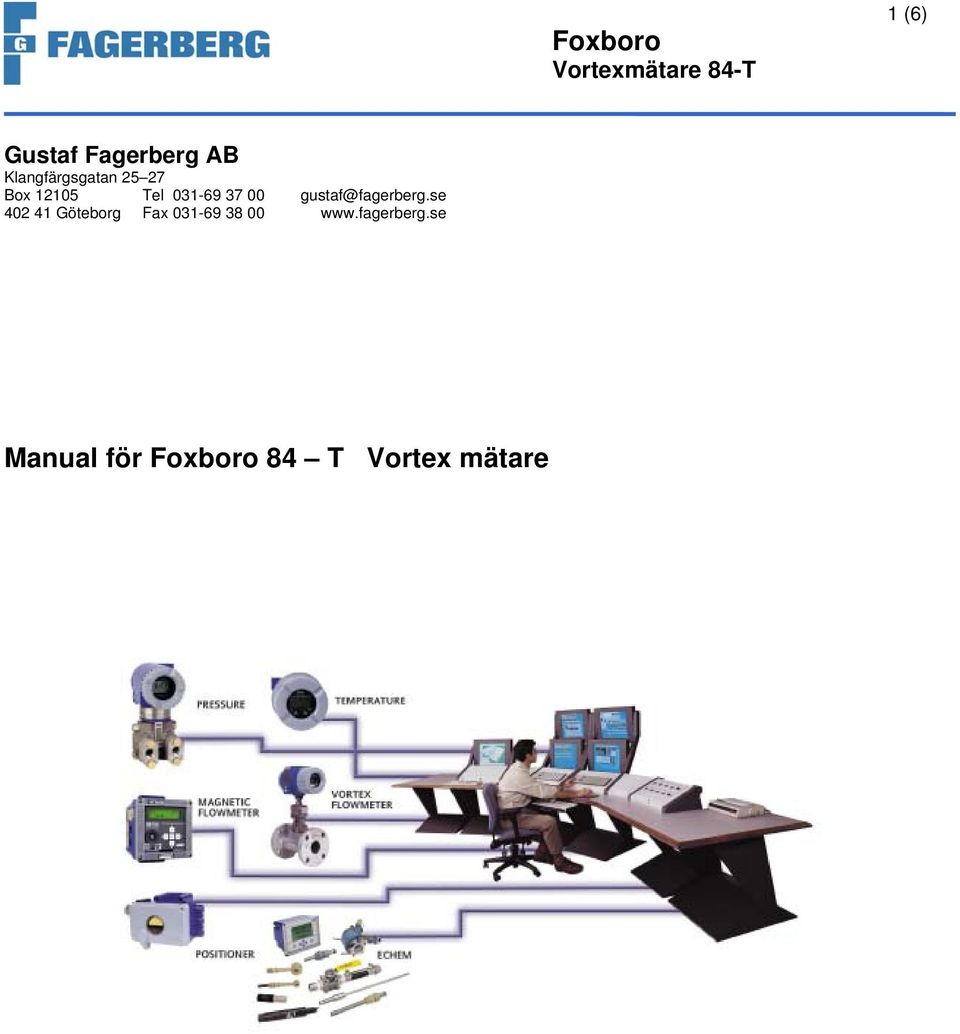

1 1 (6) Gustaf Fagerberg AB Klangfärgsgatan Box Tel Göteborg Fax Manual för Foxboro 84 T Vortex mätare

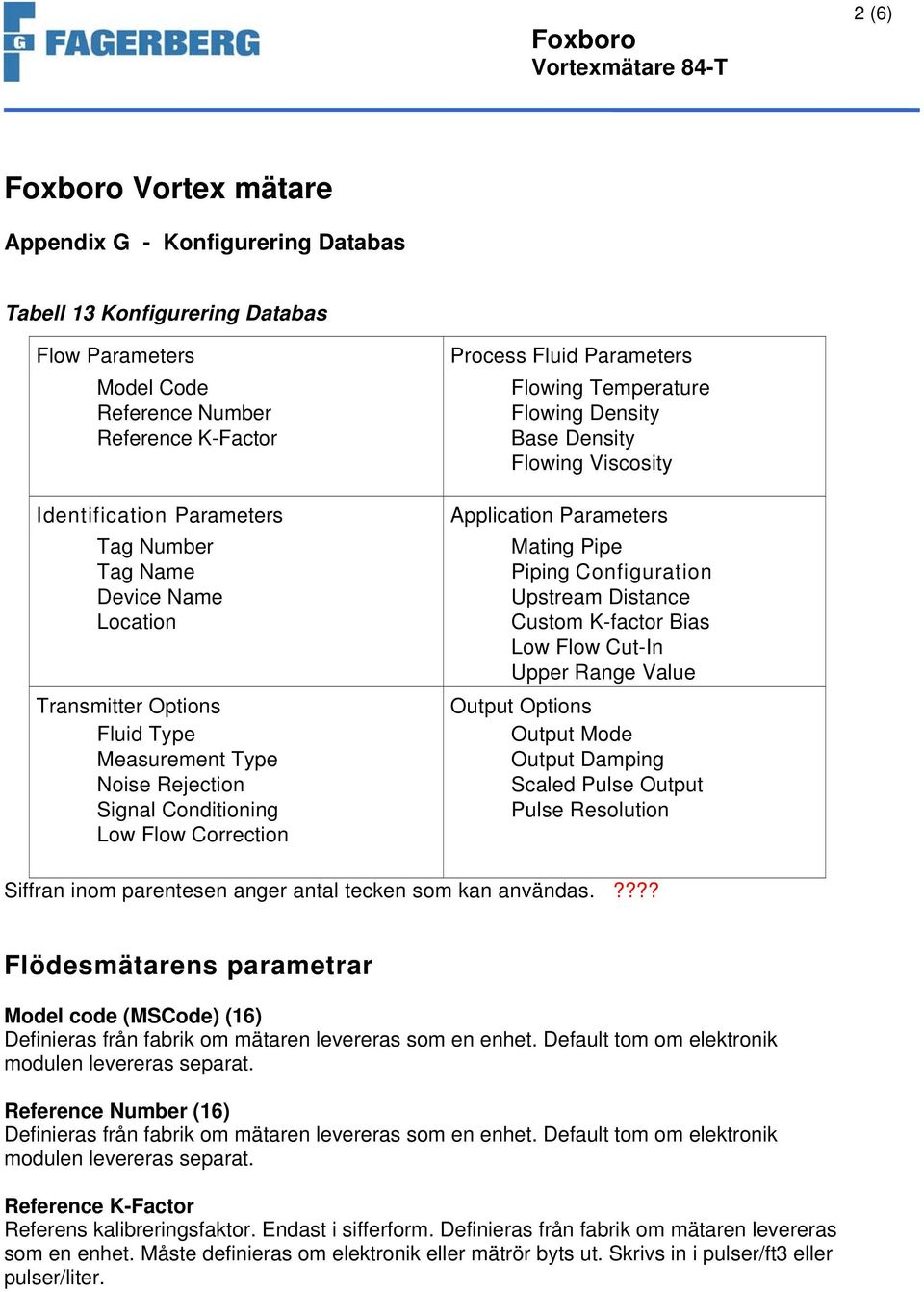

2 2 (6) Foxboro Vortex mätare Appendix G - Konfigurering Databas Tabell 13 Konfigurering Databas Flow Parameters Model Code Reference Number Reference K-Factor Identification Parameters Tag Number Tag Name Device Name Location Transmitter Options Fluid Type Measurement Type Noise Rejection Signal Conditioning Low Flow Correction Process Fluid Parameters Flowing Temperature Flowing Density Base Density Flowing Viscosity Application Parameters Mating Pipe Piping Configuration Upstream Distance Custom K-factor Bias Low Flow Cut-In Upper Range Value Output Options Output Mode Output Damping Scaled Pulse Output Pulse Resolution Siffran inom parentesen anger antal tecken som kan användas.???? Flödesmätarens parametrar Model code (MSCode) (16) Definieras från fabrik om mätaren levereras som en enhet. Default tom om elektronik modulen levereras separat. Reference Number (16) Definieras från fabrik om mätaren levereras som en enhet. Default tom om elektronik modulen levereras separat. Reference K-Factor Referens kalibreringsfaktor. Endast i sifferform. Definieras från fabrik om mätaren levereras som en enhet. Måste definieras om elektronik eller mätrör byts ut. Skrivs in i pulser/ft3 eller pulser/liter.

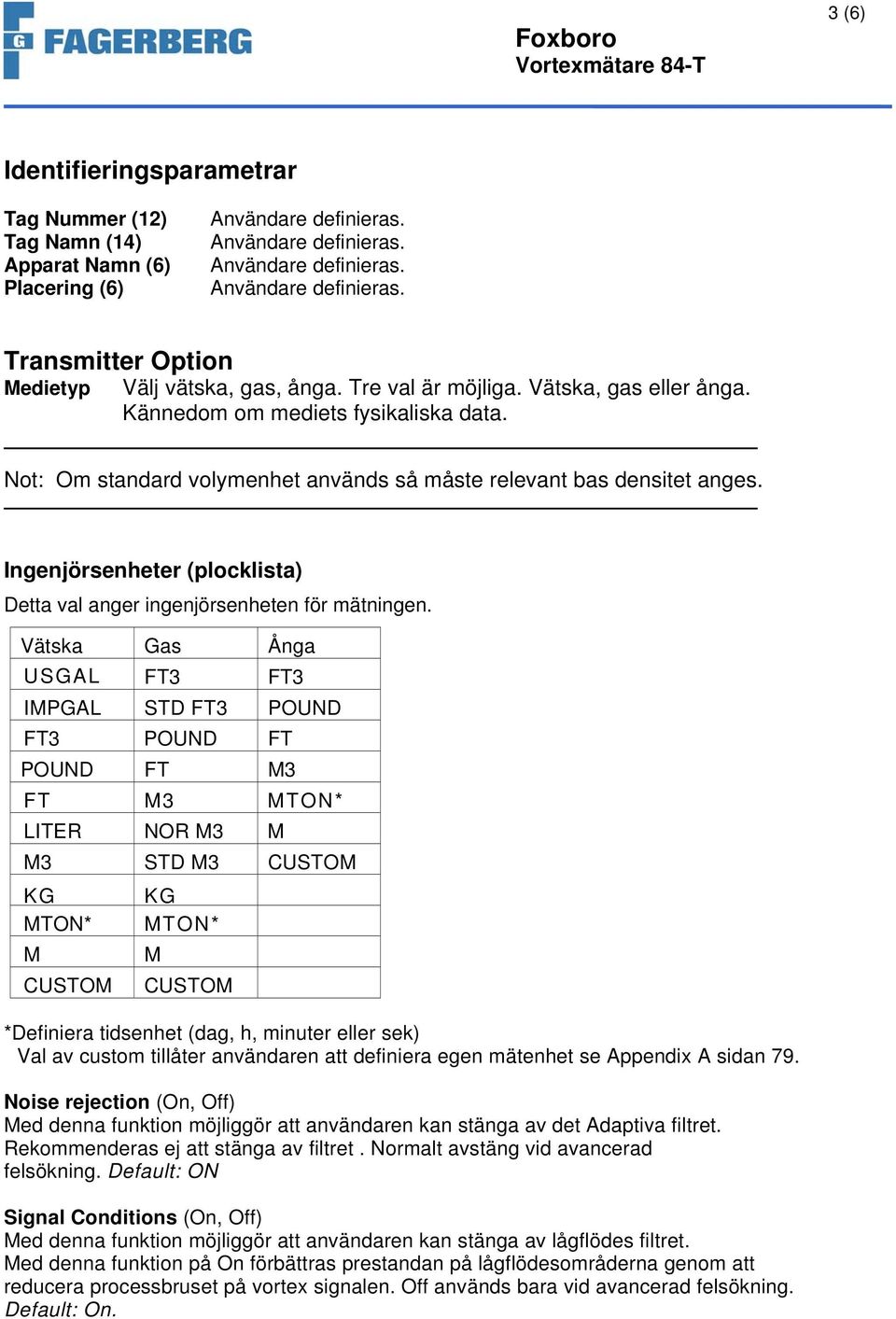

3 3 (6) Identifieringsparametrar Tag Nummer (12) Tag Namn (14) Apparat Namn (6) Placering (6) Transmitter Option Medietyp Välj vätska, gas, ånga. Tre val är möjliga. Vätska, gas eller ånga. Kännedom om mediets fysikaliska data. Not: Om standard volymenhet används så måste relevant bas densitet anges. Ingenjörsenheter (plocklista) Detta val anger ingenjörsenheten för mätningen. Vätska Gas Ånga USGAL FT3 FT3 IMPGAL STD FT3 POUND FT3 POUND FT POUND FT M3 FT M3 MTON* LITER NOR M3 M M3 STD M3 CUSTOM KG MTON* M CUSTOM KG MTON* M CUSTOM *Definiera tidsenhet (dag, h, minuter eller sek) Val av custom tillåter användaren att definiera egen mätenhet se Appendix A sidan 79. Noise rejection (On, Off) Med denna funktion möjliggör att användaren kan stänga av det Adaptiva filtret. Rekommenderas ej att stänga av filtret. Normalt avstäng vid avancerad felsökning. Default: ON Signal Conditions (On, Off) Med denna funktion möjliggör att användaren kan stänga av lågflödes filtret. Med denna funktion på On förbättras prestandan på lågflödesområderna genom att reducera processbruset på vortex signalen. Off används bara vid avancerad felsökning. Default: On.

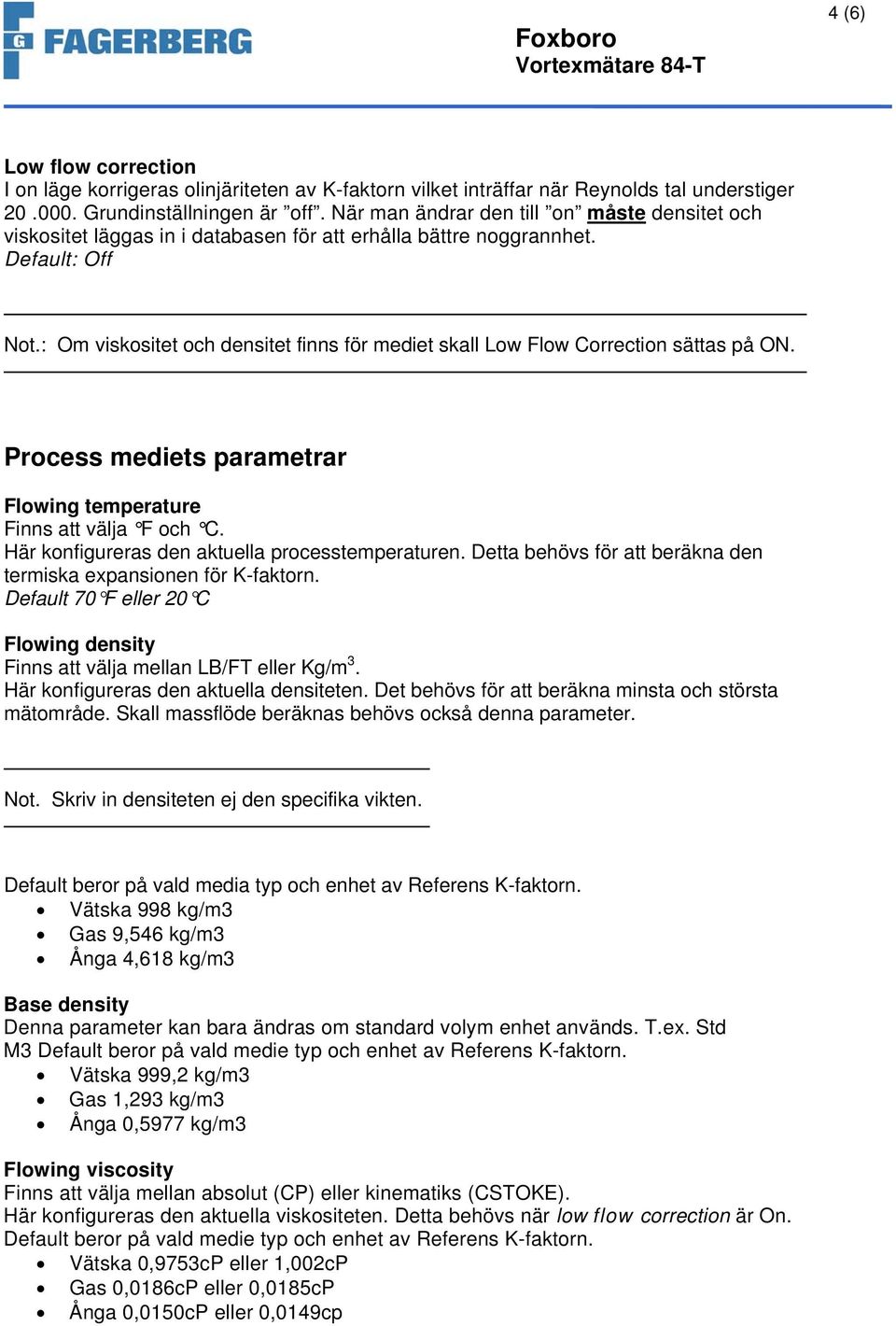

4 4 (6) Low flow correction I on läge korrigeras olinjäriteten av K-faktorn vilket inträffar när Reynolds tal understiger Grundinställningen är off. När man ändrar den till on måste densitet och viskositet läggas in i databasen för att erhålla bättre noggrannhet. Default: Off Not.: Om viskositet och densitet finns för mediet skall Low Flow Correction sättas på ON. Process mediets parametrar Flowing temperature Finns att välja F och C. Här konfigureras den aktuella processtemperaturen. Detta behövs för att beräkna den termiska expansionen för K-faktorn. Default 70 F eller 20 C Flowing density Finns att välja mellan LB/FT eller Kg/m 3. Här konfigureras den aktuella densiteten. Det behövs för att beräkna minsta och största mätområde. Skall massflöde beräknas behövs också denna parameter. Not. Skriv in densiteten ej den specifika vikten. Default beror på vald media typ och enhet av Referens K-faktorn. Vätska 998 kg/m3 Gas 9,546 kg/m3 Ånga 4,618 kg/m3 Base density Denna parameter kan bara ändras om standard volym enhet används. T.ex. Std M3 Default beror på vald medie typ och enhet av Referens K-faktorn. Vätska 999,2 kg/m3 Gas 1,293 kg/m3 Ånga 0,5977 kg/m3 Flowing viscosity Finns att välja mellan absolut (CP) eller kinematiks (CSTOKE). Här konfigureras den aktuella viskositeten. Detta behövs när low flow correction är On. Default beror på vald medie typ och enhet av Referens K-faktorn. Vätska 0,9753cP eller 1,002cP Gas 0,0186cP eller 0,0185cP Ånga 0,0150cP eller 0,0149cp

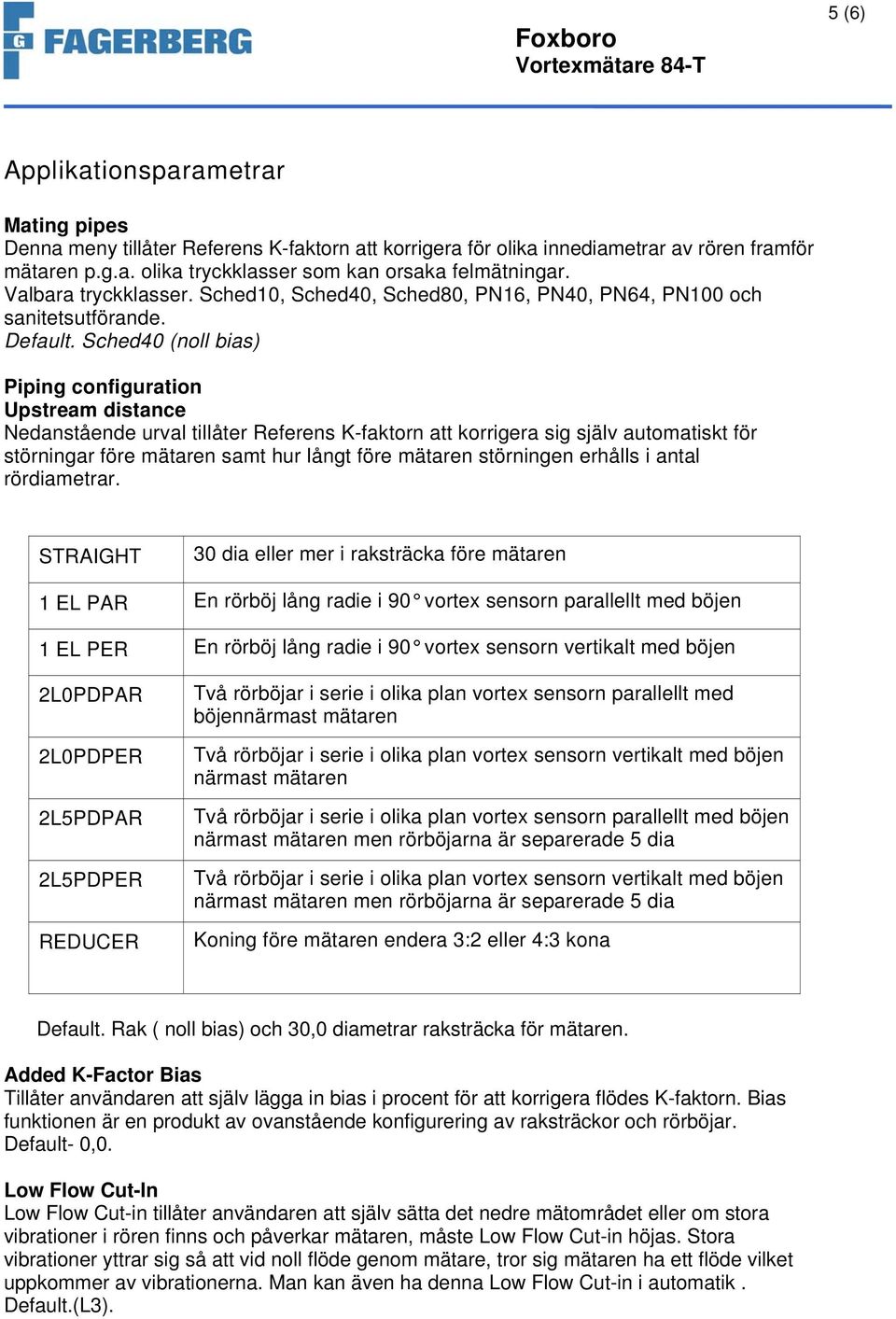

5 5 (6) Applikationsparametrar Mating pipes Denna meny tillåter Referens K-faktorn att korrigera för olika innediametrar av rören framför mätaren p.g.a. olika tryckklasser som kan orsaka felmätningar. Valbara tryckklasser. Sched10, Sched40, Sched80, PN16, PN40, PN64, PN100 och sanitetsutförande. Default. Sched40 (noll bias) Piping configuration Upstream distance Nedanstående urval tillåter Referens K-faktorn att korrigera sig själv automatiskt för störningar före mätaren samt hur långt före mätaren störningen erhålls i antal rördiametrar. STRAIGHT 30 dia eller mer i raksträcka före mätaren 1 EL PAR En rörböj lång radie i 90 vortex sensorn parallellt med böjen 1 EL PER En rörböj lång radie i 90 vortex sensorn vertikalt med böjen 2L0PDPAR 2L0PDPER 2L5PDPAR 2L5PDPER REDUCER Två rörböjar i serie i olika plan vortex sensorn parallellt med böjennärmast mätaren Två rörböjar i serie i olika plan vortex sensorn vertikalt med böjen närmast mätaren Två rörböjar i serie i olika plan vortex sensorn parallellt med böjen närmast mätaren men rörböjarna är separerade 5 dia Två rörböjar i serie i olika plan vortex sensorn vertikalt med böjen närmast mätaren men rörböjarna är separerade 5 dia Koning före mätaren endera 3:2 eller 4:3 kona Default. Rak ( noll bias) och 30,0 diametrar raksträcka för mätaren. Added K-Factor Bias Tillåter användaren att själv lägga in bias i procent för att korrigera flödes K-faktorn. Bias funktionen är en produkt av ovanstående konfigurering av raksträckor och rörböjar. Default- 0,0. Low Flow Cut-In Low Flow Cut-in tillåter användaren att själv sätta det nedre mätområdet eller om stora vibrationer i rören finns och påverkar mätaren, måste Low Flow Cut-in höjas. Stora vibrationer yttrar sig så att vid noll flöde genom mätare, tror sig mätaren ha ett flöde vilket uppkommer av vibrationerna. Man kan även ha denna Low Flow Cut-in i automatik. Default.(L3).

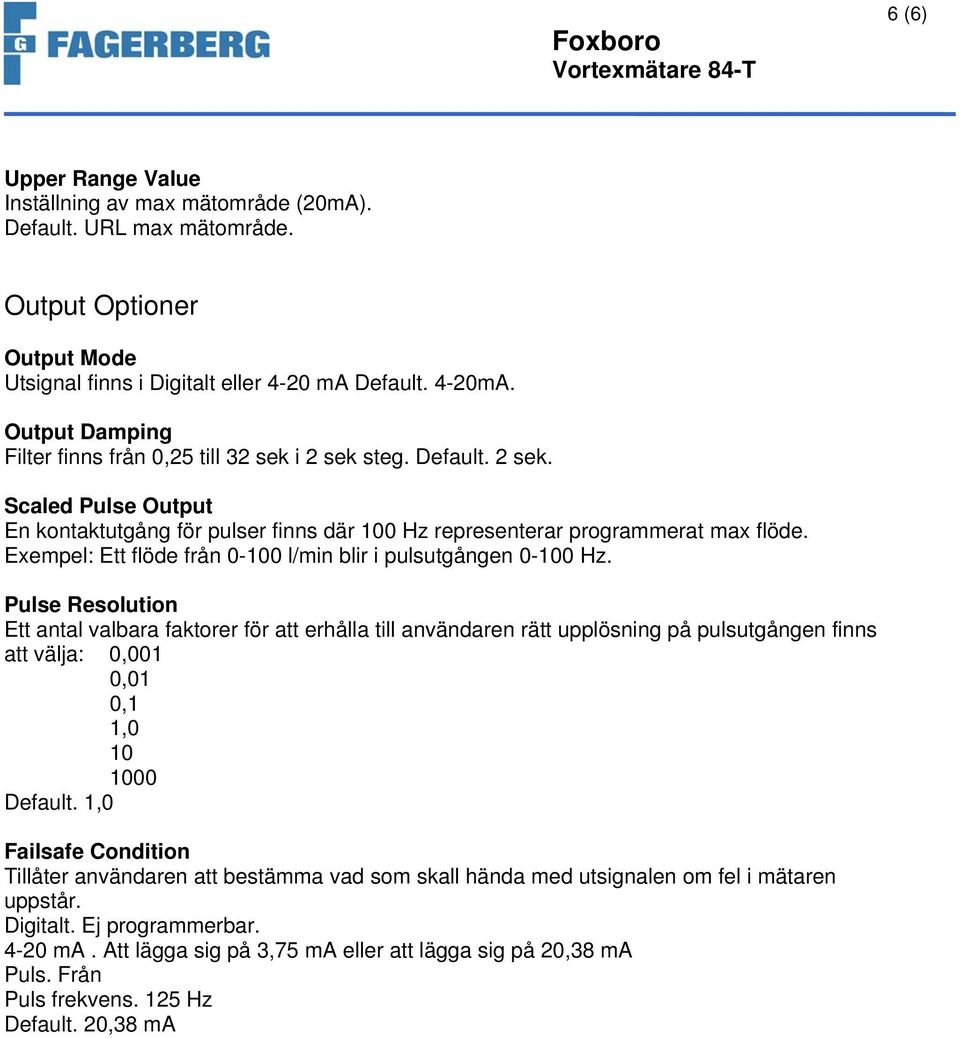

6 6 (6) Upper Range Value Inställning av max mätområde (20mA). Default. URL max mätområde. Output Optioner Output Mode Utsignal finns i Digitalt eller 4-20 ma Default. 4-20mA. Output Damping Filter finns från 0,25 till 32 sek i 2 sek steg. Default. 2 sek. Scaled Pulse Output En kontaktutgång för pulser finns där 100 Hz representerar programmerat max flöde. Exempel: Ett flöde från l/min blir i pulsutgången Hz. Pulse Resolution Ett antal valbara faktorer för att erhålla till användaren rätt upplösning på pulsutgången finns att välja: 0,001 0,01 0,1 1, Default. 1,0 Failsafe Condition Tillåter användaren att bestämma vad som skall hända med utsignalen om fel i mätaren uppstår. Digitalt. Ej programmerbar ma. Att lägga sig på 3,75 ma eller att lägga sig på 20,38 ma Puls. Från Puls frekvens. 125 Hz Default. 20,38 ma
