1 AMAX 2100 / 3000 / 4000 sv Installationsmanual

2

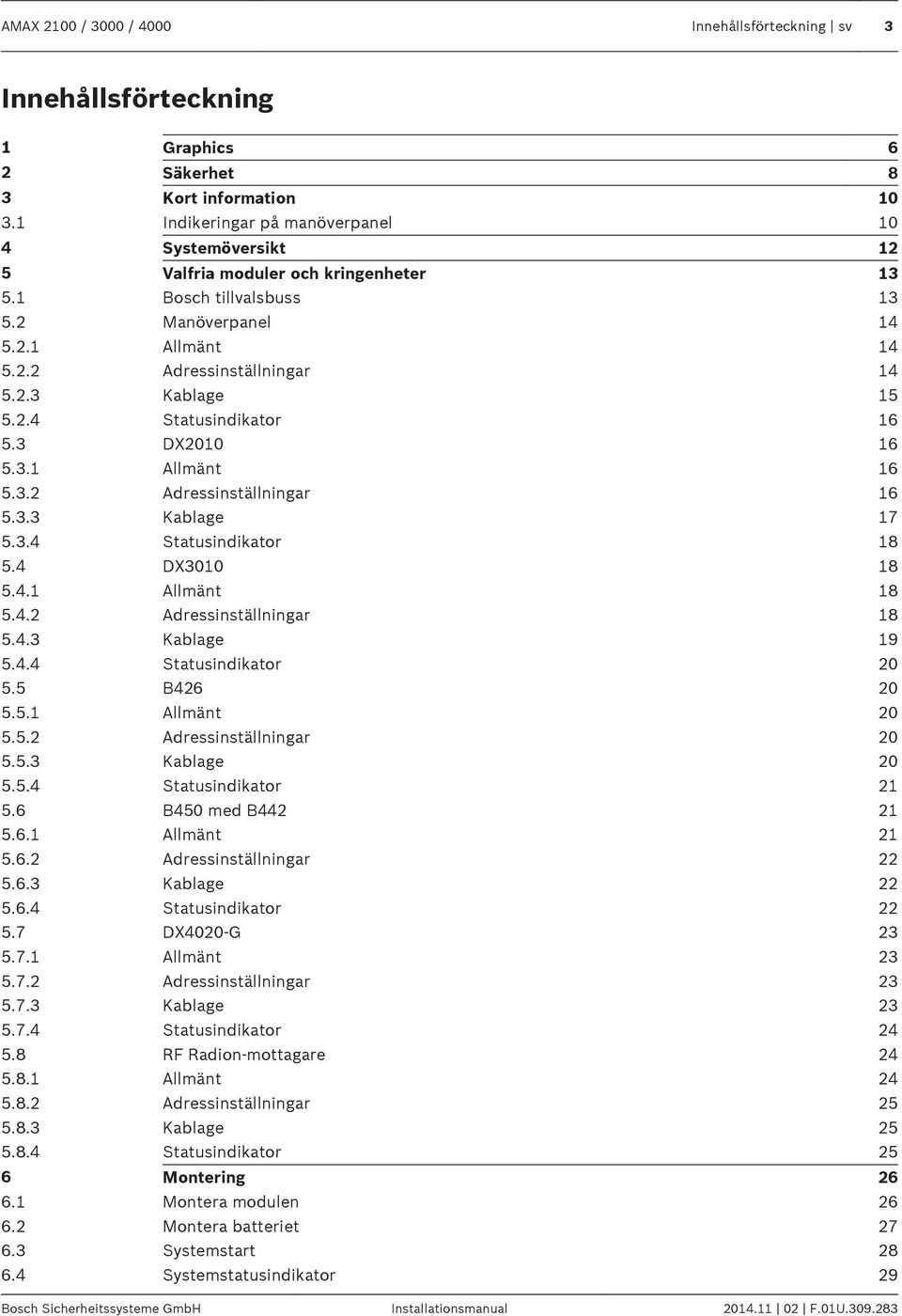

3 AMAX 2100 / 3000 / 4000 Innehållsförteckning sv 3 Innehållsförteckning 1 Graphics 6 2 Säkerhet 8 3 Kort information Indikeringar på manöverpanel 10 4 Systemöversikt 12 5 Valfria moduler och kringenheter Bosch tillvalsbuss Manöverpanel Allmänt Adressinställningar Kablage Statusindikator DX Allmänt Adressinställningar Kablage Statusindikator DX Allmänt Adressinställningar Kablage Statusindikator B Allmänt Adressinställningar Kablage Statusindikator B450 med B Allmänt Adressinställningar Kablage Statusindikator DX4020-G Allmänt Adressinställningar Kablage Statusindikator RF Radion-mottagare Allmänt Adressinställningar Kablage Statusindikator 25 6 Montering Montera modulen Montera batteriet Systemstart Systemstatusindikator 29 Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

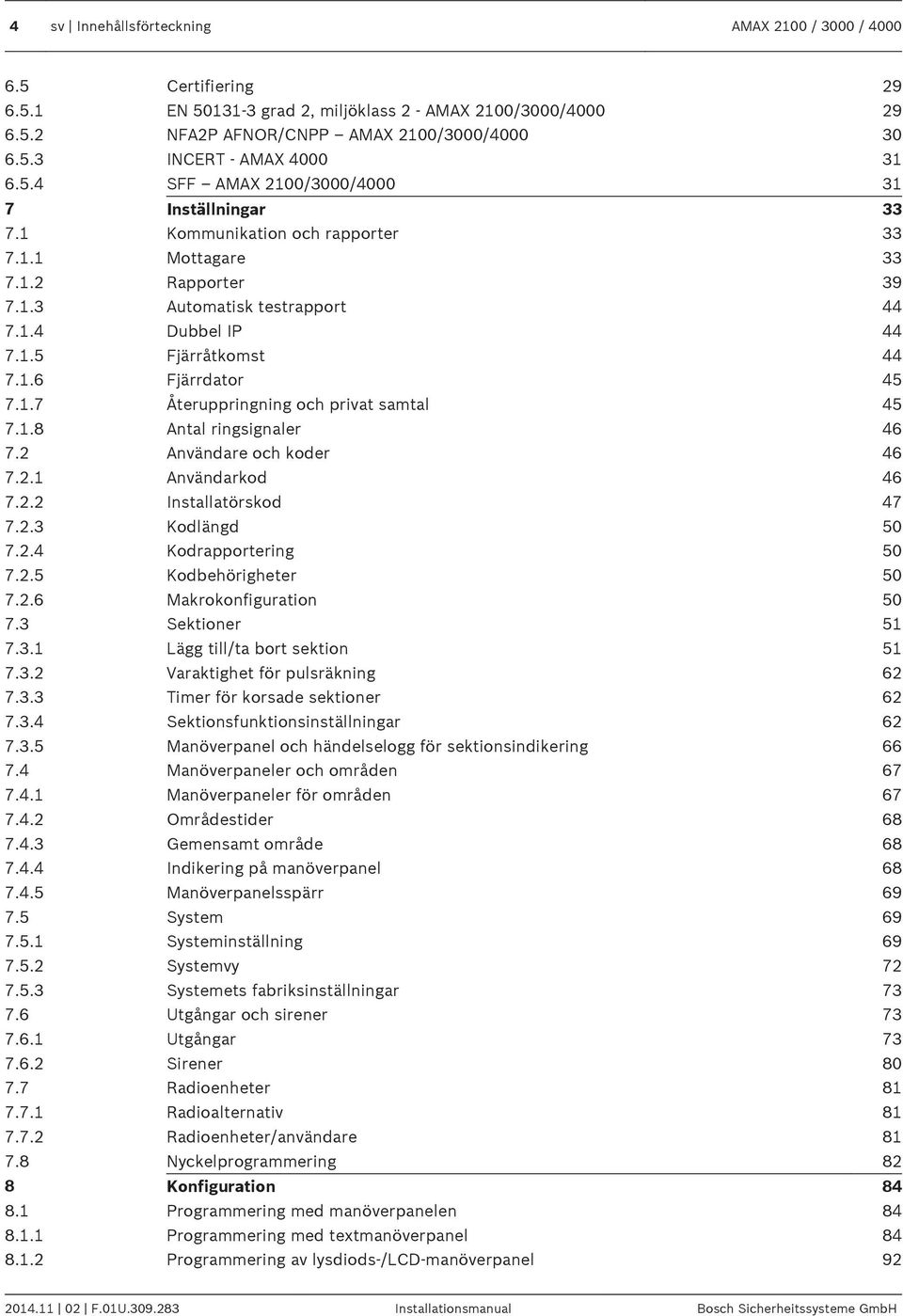

4 4 sv Innehållsförteckning AMAX 2100 / 3000 / Certifiering EN grad 2, miljöklass 2 - AMAX 2100/3000/ NFA2P AFNOR/CNPP AMAX 2100/3000/ INCERT - AMAX SFF AMAX 2100/3000/ Inställningar Kommunikation och rapporter Mottagare Rapporter Automatisk testrapport Dubbel IP Fjärråtkomst Fjärrdator Återuppringning och privat samtal Antal ringsignaler Användare och koder Användarkod Installatörskod Kodlängd Kodrapportering Kodbehörigheter Makrokonfiguration Sektioner Lägg till/ta bort sektion Varaktighet för pulsräkning Timer för korsade sektioner Sektionsfunktionsinställningar Manöverpanel och händelselogg för sektionsindikering Manöverpaneler och områden Manöverpaneler för områden Områdestider Gemensamt område Indikering på manöverpanel Manöverpanelsspärr System Systeminställning Systemvy Systemets fabriksinställningar Utgångar och sirener Utgångar Sirener Radioenheter Radioalternativ Radioenheter/användare Nyckelprogrammering 82 8 Konfiguration Programmering med manöverpanelen Programmering med textmanöverpanel Programmering av lysdiods-/lcd-manöverpanel F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

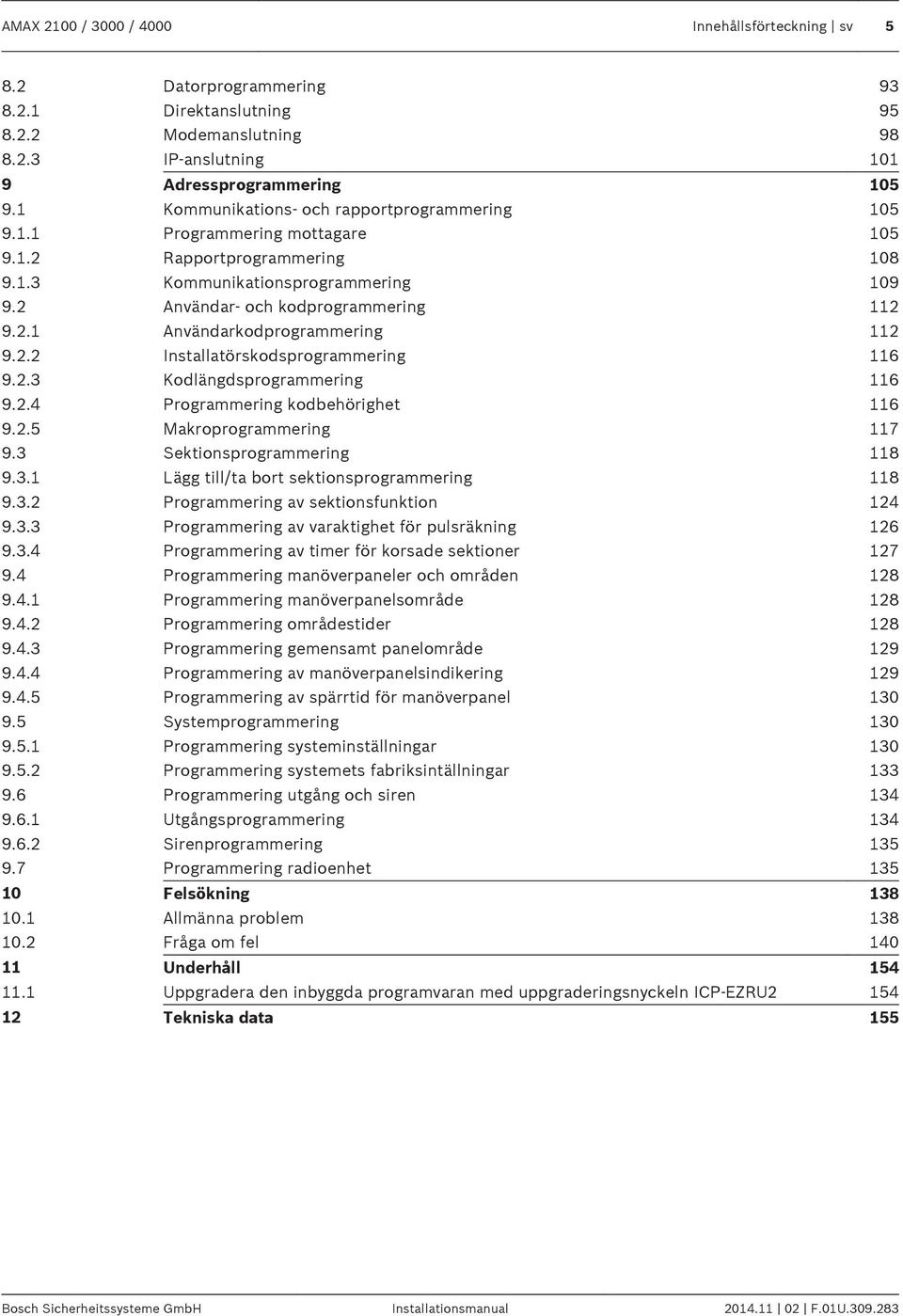

5 AMAX 2100 / 3000 / 4000 Innehållsförteckning sv Datorprogrammering Direktanslutning Modemanslutning IP-anslutning Adressprogrammering Kommunikations- och rapportprogrammering Programmering mottagare Rapportprogrammering Kommunikationsprogrammering Användar- och kodprogrammering Användarkodprogrammering Installatörskodsprogrammering Kodlängdsprogrammering Programmering kodbehörighet Makroprogrammering Sektionsprogrammering Lägg till/ta bort sektionsprogrammering Programmering av sektionsfunktion Programmering av varaktighet för pulsräkning Programmering av timer för korsade sektioner Programmering manöverpaneler och områden Programmering manöverpanelsområde Programmering områdestider Programmering gemensamt panelområde Programmering av manöverpanelsindikering Programmering av spärrtid för manöverpanel Systemprogrammering Programmering systeminställningar Programmering systemets fabriksintällningar Programmering utgång och siren Utgångsprogrammering Sirenprogrammering Programmering radioenhet Felsökning Allmänna problem Fråga om fel Underhåll Uppgradera den inbyggda programvaran med uppgraderingsnyckeln ICP-EZRU Tekniska data 155 Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

6 COM Z1 6 sv Graphics AMAX 2100 / 3000 / Graphics 1 1RING 1RING TIP TIP Tamper L8 COM Blinkar långsamt: normal status On: problemstatus Off: problemstatus L7 L6 COM Port för programmeringsnyckel Sektioner L5 L4 COM 3 2 Fabriks- Standard L3 L2 COM 2 3 OPT/SDI Manöverpaneler: IUI-AMAX4-TEXT IUI-SOL-TEXT IUI-AMAX3-LED16 IUI-AMAX3-LED8 Manöverpaneler: IUI-AMAX-LED8 IUI-AMAX-LCD8 I/O-moduler: DX2010 Adr DX3010 Adr DX4010 Adr. 253 Kommunikationsenheter: DX4020G Adr. 134 B426 Adr. 134(6) / 250(9) Radiomottagare: RF3227E 1= RFRC-OPT 1= (1) 1 = 2 = 3 = 4 = 5-8 installationsmanual 1 = 2 = Bosch tillvals-buss ma Relä PO-3: 100 ma COM COM +12 V I 1 100m A L1 G COM G G Y T R PWR GND 12 V P0-2 P0-1 P AC AC Batteri 12 V 7 Ah 18 V-22 V@20 VA PO -2: 500 ma PO -1: 500 ma Transformator G G R 100 Ω - 2,2 k Y övervakade Säkring 500 ma 230 V/50 Hz 85 ma IUI-AMAX3 +4 manöverpanel R G G Y 1 Sabotagekontakt 2 Larmkontakt 3 EOL 2,2 k 4 NO + NC Figur 1.1: Wiring diagram for AMAX panel 2100 / F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

7 COM Z1 AMAX 2100 / 3000 / 4000 Graphics sv 7 R B Y G AUX 1: < _ 900mA AUX 2: < _ 900mA TIP TH RH RING R B G Y AUX1 AUX2 AUX2 AUX1 +12V +12V - - Manöverpaneler: IUI-AMAX4-TEXT IUI-SOL-TEXT IUI-AMAX3-LED16 IUI-AMAX3-LED8 Manöverpaneler: IUI-AMAX-LED8 IUI-AMAX-LCD8 1 = 2 = 3 = 4 = 5-16 installationsmanual 1 = 2 = Bosch tillvalsbuss 2 < _ AUX-ström 900mA I _ 2000mA < Bosch tillvals- Bus 1 _ < 900mA GND A C A C - + Y G B 18VAC@50VA Batteri 12V 7Ah 12V < _ 18Ah Transformator G B Y Säkring 1 A 230 V/50 Hz 230mA I/O-moduler: DX2010 Adr DX3010 Adr DX4010 Adr V +12V R P0+4 P0+3 R Kommunikationsenheter: DX4020G Adr. 134 B426 Adr. 134(6) / 250(9) Radiomottagare: RF3227E 1= RFRC-OPT 1= (1) +12V COM COM P0+ P0-2 P0-1 L16 COM PO+4: _ < 750mA PO+3: < _ 750mA PO -2: < _ 500mA PO -1: < _ 500mA 100 Ω - 2,2 k övervakade L15 Fabriks- Standard Port för programknapp Sektioner L14 COM L13 L Blinkar långsamt: normal status On: problemstatus Off: problemstatus COM L11 L Wachdog utgång _ <100mA + 0 V Sektioner Sabotage COM L9 2 3 PO-5 +12V L1b L2 COM COM COM L1a L3 L4 L5 L6 L7 L IUI-AMAX3 +4 knappsats Sabotagekontakt 2 Zonkontakt 3 EOL 2,2 k 4 NO + NC 3 3 Brand 2 Inbrott R B G Y Figur 1.2: Wiring diagram for AMAX panel 4000 Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

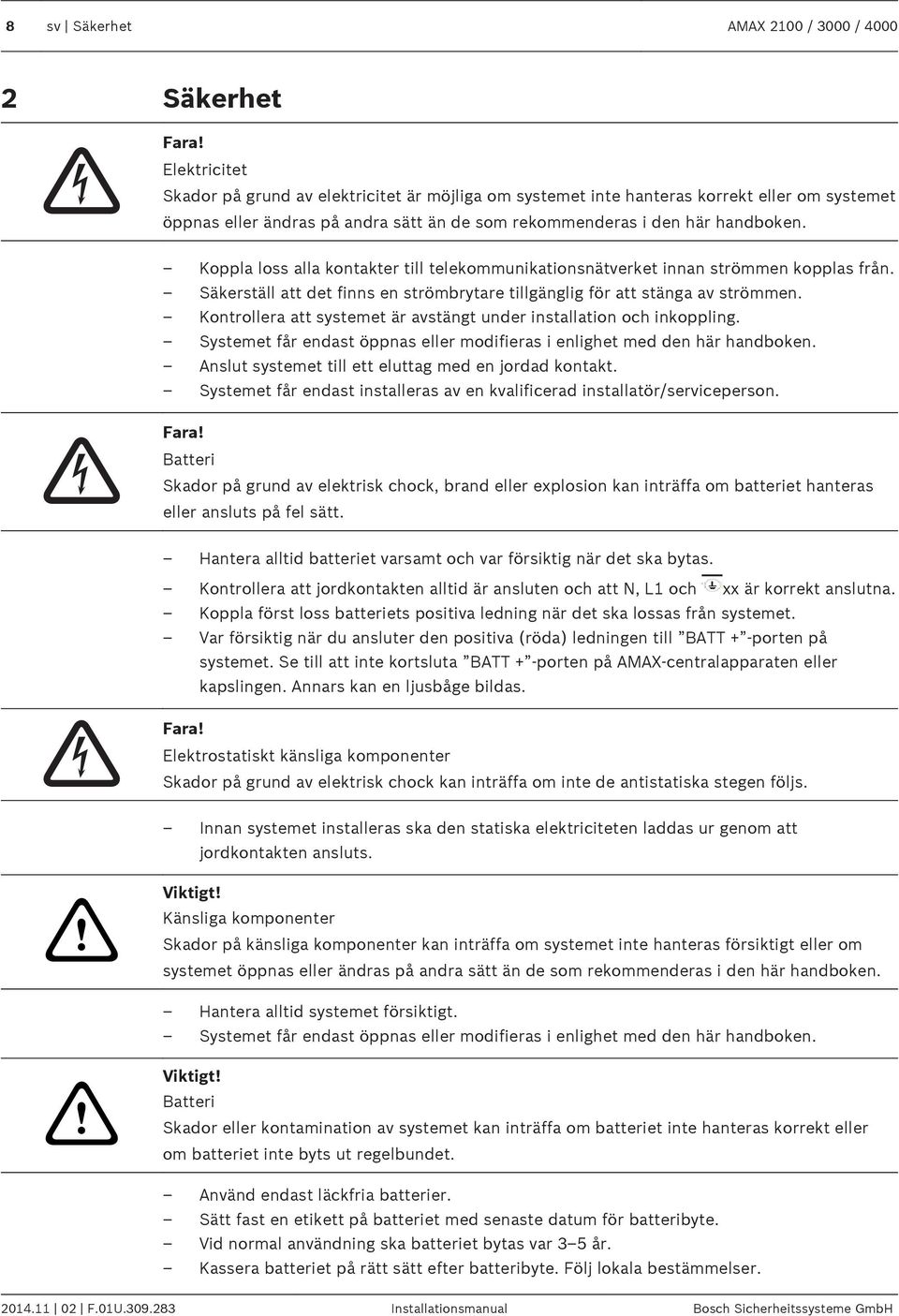

8 8 sv Säkerhet AMAX 2100 / 3000 / Säkerhet Fara! Elektricitet Skador på grund av elektricitet är möjliga om systemet inte hanteras korrekt eller om systemet öppnas eller ändras på andra sätt än de som rekommenderas i den här handboken. Koppla loss alla kontakter till telekommunikationsnätverket innan strömmen kopplas från. Säkerställ att det finns en strömbrytare tillgänglig för att stänga av strömmen. Kontrollera att systemet är avstängt under installation och inkoppling. Systemet får endast öppnas eller modifieras i enlighet med den här handboken. Anslut systemet till ett eluttag med en jordad kontakt. Systemet får endast installeras av en kvalificerad installatör/serviceperson. Fara! Batteri Skador på grund av elektrisk chock, brand eller explosion kan inträffa om batteriet hanteras eller ansluts på fel sätt. Hantera alltid batteriet varsamt och var försiktig när det ska bytas. Kontrollera att jordkontakten alltid är ansluten och att N, L1 och xx är korrekt anslutna. Koppla först loss batteriets positiva ledning när det ska lossas från systemet. Var försiktig när du ansluter den positiva (röda) ledningen till BATT + -porten på systemet. Se till att inte kortsluta BATT + -porten på AMAX-centralapparaten eller kapslingen. Annars kan en ljusbåge bildas. Fara! Elektrostatiskt känsliga komponenter Skador på grund av elektrisk chock kan inträffa om inte de antistatiska stegen följs. Innan systemet installeras ska den statiska elektriciteten laddas ur genom att jordkontakten ansluts.! Viktigt! Känsliga komponenter Skador på känsliga komponenter kan inträffa om systemet inte hanteras försiktigt eller om systemet öppnas eller ändras på andra sätt än de som rekommenderas i den här handboken. Hantera alltid systemet försiktigt. Systemet får endast öppnas eller modifieras i enlighet med den här handboken.! Viktigt! Batteri Skador eller kontamination av systemet kan inträffa om batteriet inte hanteras korrekt eller om batteriet inte byts ut regelbundet. Använd endast läckfria batterier. Sätt fast en etikett på batteriet med senaste datum för batteribyte. Vid normal användning ska batteriet bytas var 3 5 år. Kassera batteriet på rätt sätt efter batteribyte. Följ lokala bestämmelser F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

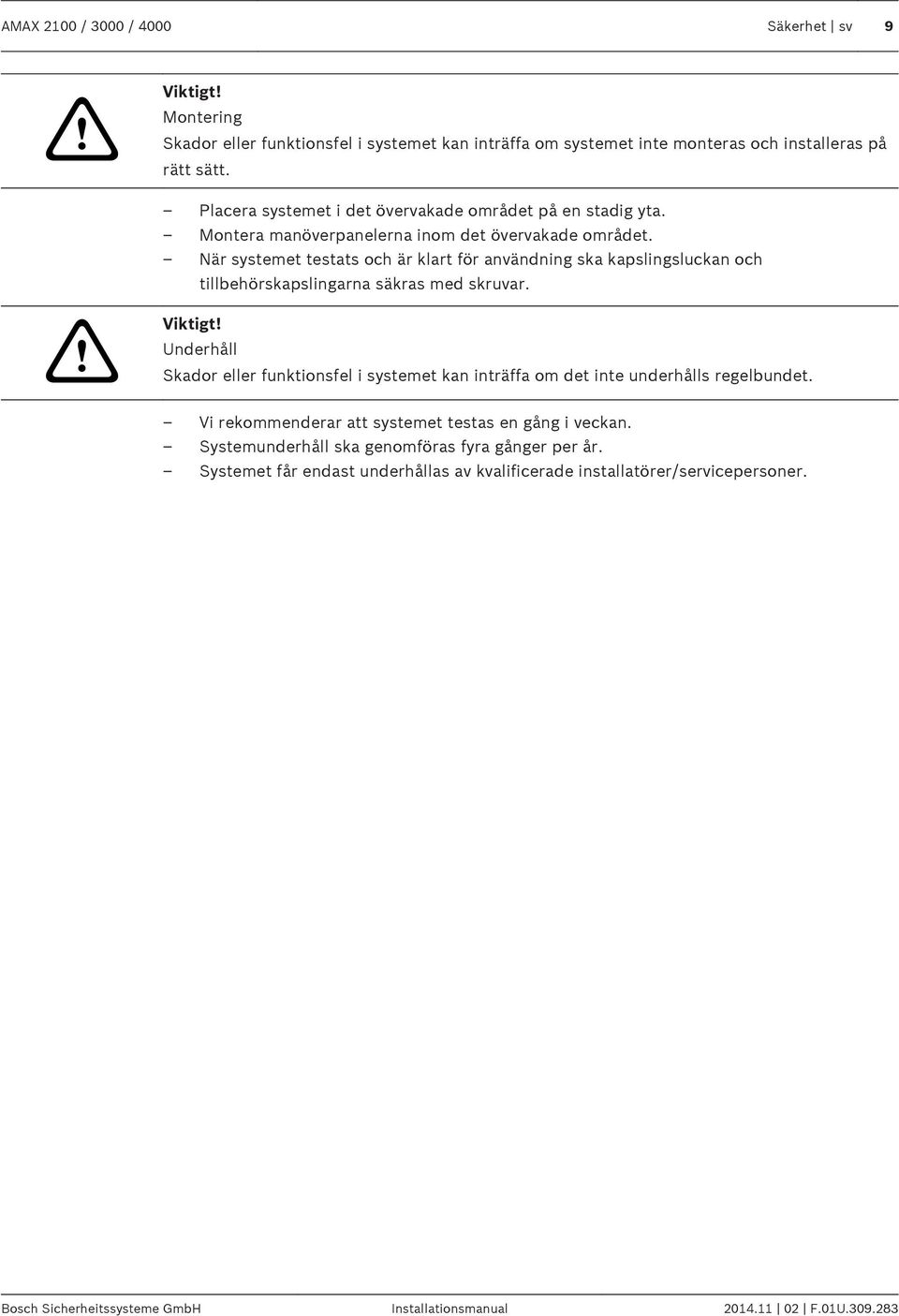

9 AMAX 2100 / 3000 / 4000 Säkerhet sv 9! Viktigt! Montering Skador eller funktionsfel i systemet kan inträffa om systemet inte monteras och installeras på rätt sätt. Placera systemet i det övervakade området på en stadig yta. Montera manöverpanelerna inom det övervakade området. När systemet testats och är klart för användning ska kapslingsluckan och tillbehörskapslingarna säkras med skruvar.! Viktigt! Underhåll Skador eller funktionsfel i systemet kan inträffa om det inte underhålls regelbundet. Vi rekommenderar att systemet testas en gång i veckan. Systemunderhåll ska genomföras fyra gånger per år. Systemet får endast underhållas av kvalificerade installatörer/servicepersoner. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

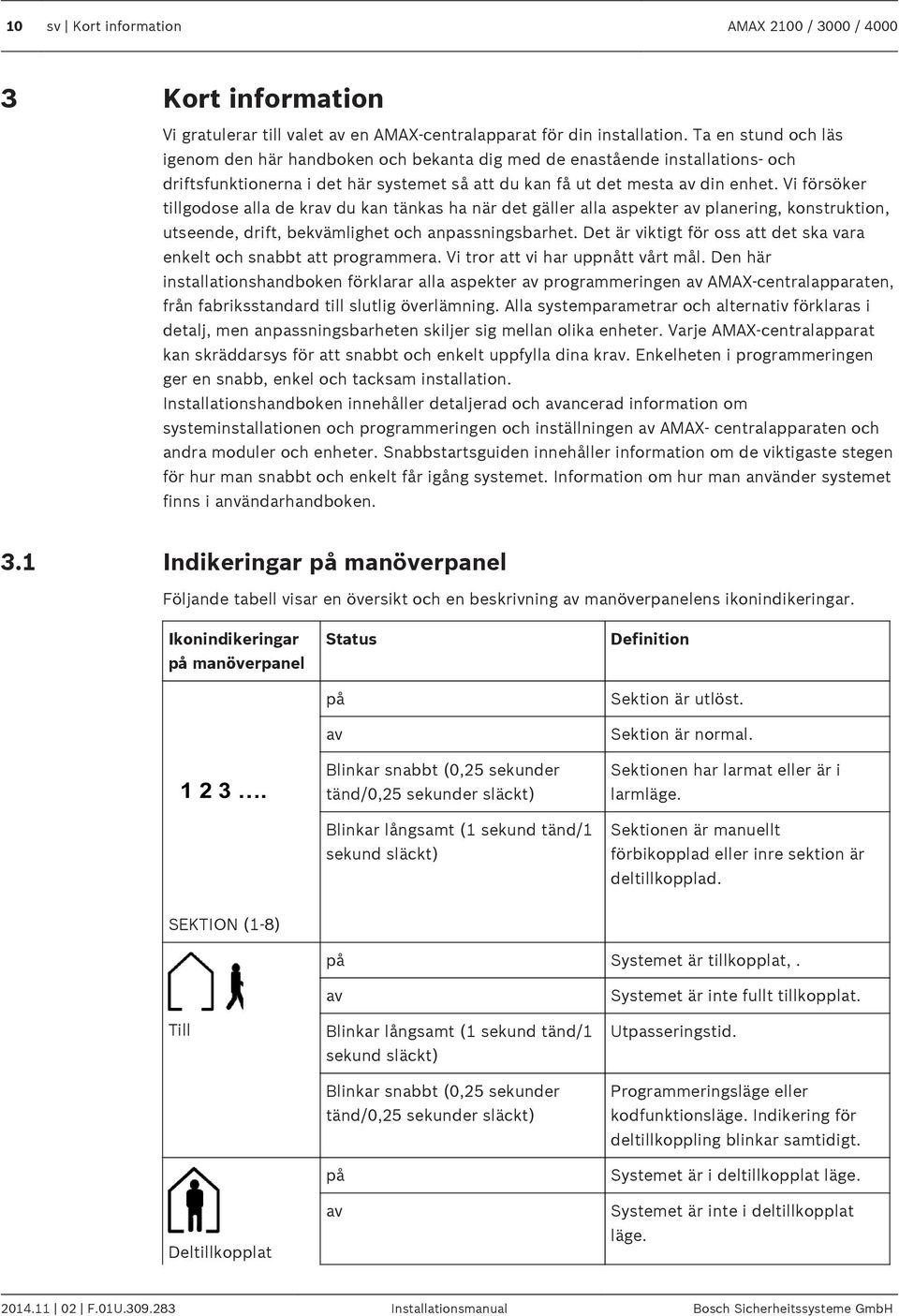

10 10 sv Kort information AMAX 2100 / 3000 / Kort information Vi gratulerar till valet av en AMAX-centralapparat för din installation. Ta en stund och läs igenom den här handboken och bekanta dig med de enastående installations- och driftsfunktionerna i det här systemet så att du kan få ut det mesta av din enhet. Vi försöker tillgodose alla de krav du kan tänkas ha när det gäller alla aspekter av planering, konstruktion, utseende, drift, bekvämlighet och anpassningsbarhet. Det är viktigt för oss att det ska vara enkelt och snabbt att programmera. Vi tror att vi har uppnått vårt mål. Den här installationshandboken förklarar alla aspekter av programmeringen av AMAX-centralapparaten, från fabriksstandard till slutlig överlämning. Alla systemparametrar och alternativ förklaras i detalj, men anpassningsbarheten skiljer sig mellan olika enheter. Varje AMAX-centralapparat kan skräddarsys för att snabbt och enkelt uppfylla dina krav. Enkelheten i programmeringen ger en snabb, enkel och tacksam installation. Installationshandboken innehåller detaljerad och avancerad information om systeminstallationen och programmeringen och inställningen av AMAX- centralapparaten och andra moduler och enheter. Snabbstartsguiden innehåller information om de viktigaste stegen för hur man snabbt och enkelt får igång systemet. Information om hur man använder systemet finns i användarhandboken. 3.1 Indikeringar på manöverpanel Följande tabell visar en översikt och en beskrivning av manöverpanelens ikonindikeringar. Ikonindikeringar på manöverpanel Status på av Blinkar snabbt (0,25 sekunder tänd/0,25 sekunder släckt) Blinkar långsamt (1 sekund tänd/1 sekund släckt) Definition Sektion är utlöst. Sektion är normal. Sektionen har larmat eller är i larmläge. Sektionen är manuellt förbikopplad eller inre sektion är deltillkopplad. SEKTION (1-8) på Systemet är tillkopplat,. Till Deltillkopplat av Blinkar långsamt (1 sekund tänd/1 sekund släckt) Blinkar snabbt (0,25 sekunder tänd/0,25 sekunder släckt) på av Systemet är inte fullt tillkopplat. Utpasseringstid. Programmeringsläge eller kodfunktionsläge. Indikering för deltillkoppling blinkar samtidigt. Systemet är i deltillkopplat läge. Systemet är inte i deltillkopplat läge F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

11 AMAX 2100 / 3000 / 4000 Kort information sv 11 NÄTSPÄNNING FEL Blinkar långsamt (1 sekund tänd/1 sekund släckt) Blinkar snabbt (0,25 sekunder tänd/0,25 sekunder släckt) på Blinkar långsamt (1 sekund tänd/1 sekund släckt) på av Blinkningar på Utpasseringstid. Programmeringsläge eller kodfunktionsläge. Tillindikeringen blinkar samtidigt. När förbikoppling görs blinkar bara indikering för deltillkoppling. Nätspänning är normal. Nätspänning felaktig. Systemfel- eller -sabotagetillstånd finns. Systemet är i normaltillstånd. Systemfel eller sabotagetillstånd måste bekräftas. Systemet är frånkopplat. Följande tabell visar en översikt och en beskrivning av manöverpanelens ljudsignaler. Ljudindikator Kort signal Kort signal, följt av en signal på en sekund Två korta signaler En kort signal varje minut En kort signal varannan sekund Definition När du trycker på en knapp på manöverpanelen. Begärd funktion avvisas. Signal för felaktig operation. Systemet accepterade koden. Systemet utförde begärd funktion. Felsignal, ej bekräftat systemfel Utpasseringstid startad. Kontinuerligt ljud Varar 10 sekunder vid utpasseringstid Signal för fel eller sabotage (fel eller sabotage måste bekräftas) Signal för manöverpanelslarm Kontinuerlig signal: på 0,5 s, av 0,5 s Fördröjningstid vid inpassering (tills larmet slutar eller systemet frånkopplas). Fördröjd utpasseringstid (slutar 10 sekunder innan utpasseringsfördröjning slutar) Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

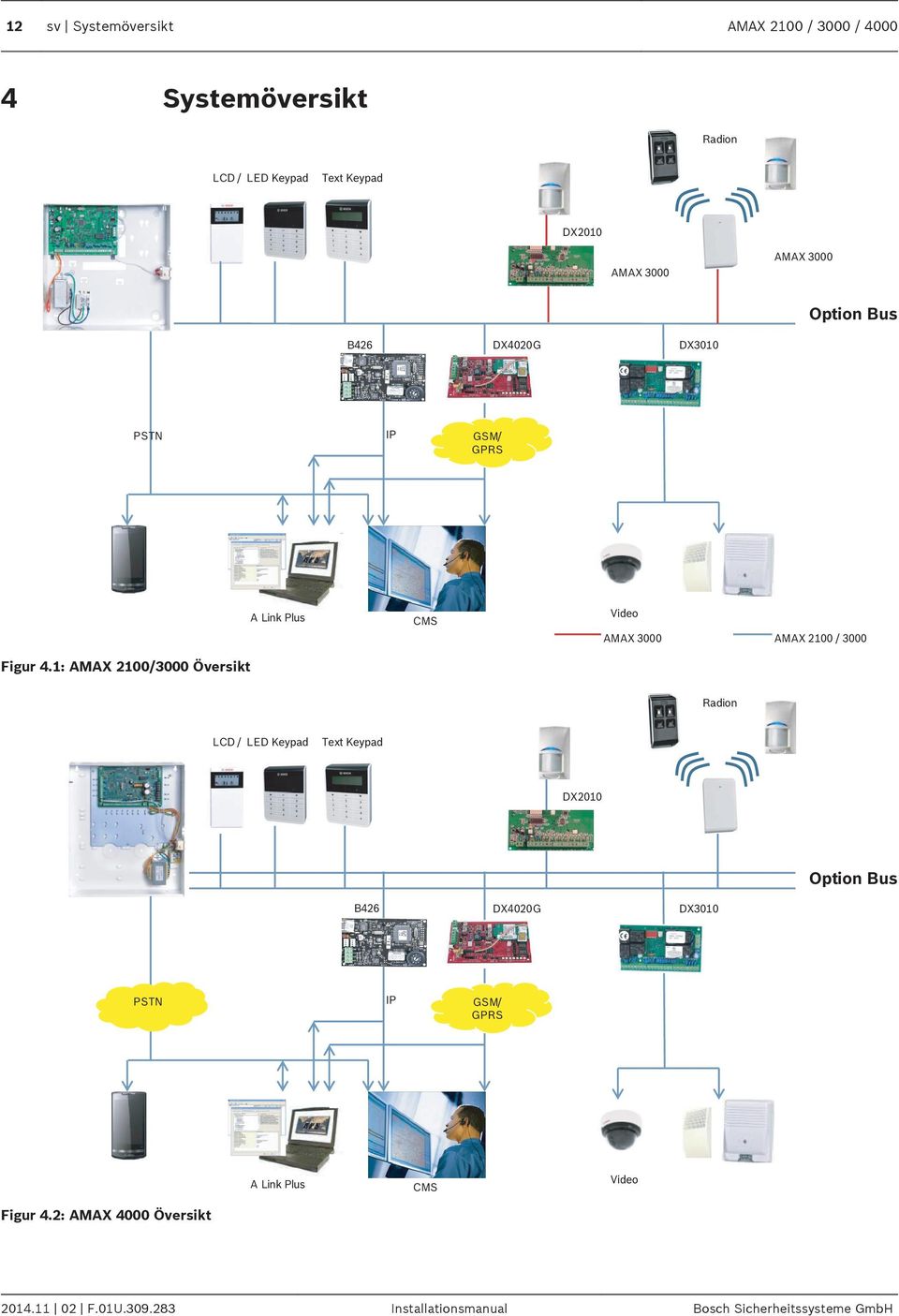

12 12 sv Systemöversikt AMAX 2100 / 3000 / Systemöversikt Radion LCD / LED Keypad Text Keypad DX2010 AMAX 3000 AMAX 3000 Option Bus B426 DX4020G DX3010 PSTN IP GSM/ GPRS Figur 4.1: AMAX 2100/3000 Översikt A Link Plus CMS Video AMAX 3000 AMAX 2100 / 3000 Radion LCD / LED Keypad Text Keypad DX2010 Option Bus B426 DX4020G DX3010 PSTN IP GSM/ GPRS A Link Plus CMS Video Figur 4.2: AMAX 4000 Översikt F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

13 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv Valfria moduler och kringenheter Bosch tillvalsbuss AMAX-centralapparaten har BOSCH:s optionsbuss 1 och optionsbuss 2 (endast för AMAX 4000) för anslutning av moduler och enheter. Varje modul kan kopplas till varje buss. Maximalt 14 moduler (8 manöverpaneler) kan anslutas till varje buss. Den totala kabellängden för anslutning av samtliga manöverpaneler och expansionsmoduler som är anslutna till en tillvalsbuss får inte överstiga 700 m. Vissa moduler kräver begränsningar i kabellängd, t.ex. så måste den sista manöverpanelen måste vara placerad inom 200 m. AMAX-centralapparaten testar kommunikationen med modulerna och skickar en rapport om kommunikationsfel om ett kommunikationsfel uppstår. Kabelinformation: R: AUX 12 V + B: 12 V G: Data Y: Data Obs! AMAX-centralapparaten 2100/3000 tillhandahåller 12 VDC strömförsörjning med ett max på 500 ma för tillvalsbuss 1. AMAX-centralapparaten 4000 tillhandahåller ett max på 900 ma för tillvalsbuss 1 resp. 2. När bussens totala ström överskrider gränsen krävs en extern strömförsörjningsenhet. Obs! När en databussadress ändras måste modulen startas om för att aktivera den nya adressen. Följande överblick visar maximalt antal moduler som kan anslutas. Modul AMAXcentralapparat AMAXcentralapparat AMAXcentralapparat 4000 Manöverpaneler DX DX B426 eller DX4020 2/1 om DX4020G används B450 med B442 1 DX4020G 1 Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

14 14 sv Valfria moduler och kringenheter AMAX 2100 / 3000 / 4000 Modul AMAXcentralapparat AMAXcentralapparat AMAXcentralapparat 4000 DX Radiomottagare 1 Tabell 5.1: Maximalt antal moduler 5.2 Manöverpanel Allmänt AMAX-centralapparaten har stöd för fem typer av manöverpaneler enligt följande: IUI-AMAX4-TEXT (LCD-manöverpanel för text) IUI-SOL-TEXT (LCD-manöverpanel för text) IUI-AMAX3-LED16 (16 sektioners lysdiodsmanöverpanel) IUI-AMAX3-LED8 (8 sektioners lysdiodsmanöverpanel) IUI-AMAX-LED8 (8 zoners lysdiodsmanöverpanel) IUI-AMAX-LCD8 (8 zoners LCD-manöverpanel) Adressinställningar Adressinställning för manöverpanelerna IUI-AMAX4-TEXT, IUI-AMAX3-LED16 och IUI- AMAX3-LED8 För manöverpanelerna IUI-AMAX4-TEXT, IUI-AMAX3-LED16 och IUI-AMAX3-LED8 är manöverpanelens adress programmerad med en DIP-omkopplare med 6 positioner. Adressen för varje manöverpanel är unik. DIP-omkopplare S1 S2 S3 S4 S5 S6 Adress för manöverpanelen På Av Av Av Av Av 2 Av På Av Av Av Av 3 På På Av Av Av Av 4 Av Av På Av Av Av 5** På Av På Av Av Av 6** Av På På Av Av Av 7** På På På Av Av Av 8** Av Av Av På Av Av 9* På Av Av På Av Av 10* Av På Av På Av Av 11* På På Av På Av Av 12* Av Av På På Av Av F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

15 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv 15 13* På Av På På Av Av 14* Av På På På Av Av 15* På På På På Av Av 16* Av Av Av Av På Av Tabell 5.2: Adressinställningar för manöverpanelen * AMAX4000 ** AMAX3000/4000 På Av Figur 5.1: DIP-omkopplare med 6 positioner DIP-omkopplare 5 och 6 används inte. Adressinställning för manöverpanelerna IUI-AMAX-LED8 och IUI-AMAX-LCD8 Manöverpanelerna IUI-AMAX-LED8 och IUI-AMAX-LCD8 kan endast ställas in på adress 1 eller 2 via adressbygeln. Adress 1 Bygel ej kortsluten Adress 2 Bygeln kortsluten (båda metallstiften är övertäckta) Tabell 5.3: Inställningar för manöverpanelsbygel Kablage Följande bild visar hur man ansluter manöverpanelen till tillvalsbussen på AMAXcentralapparaten. Den sista manöverpanelen måste vara placerad inom 200 m. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

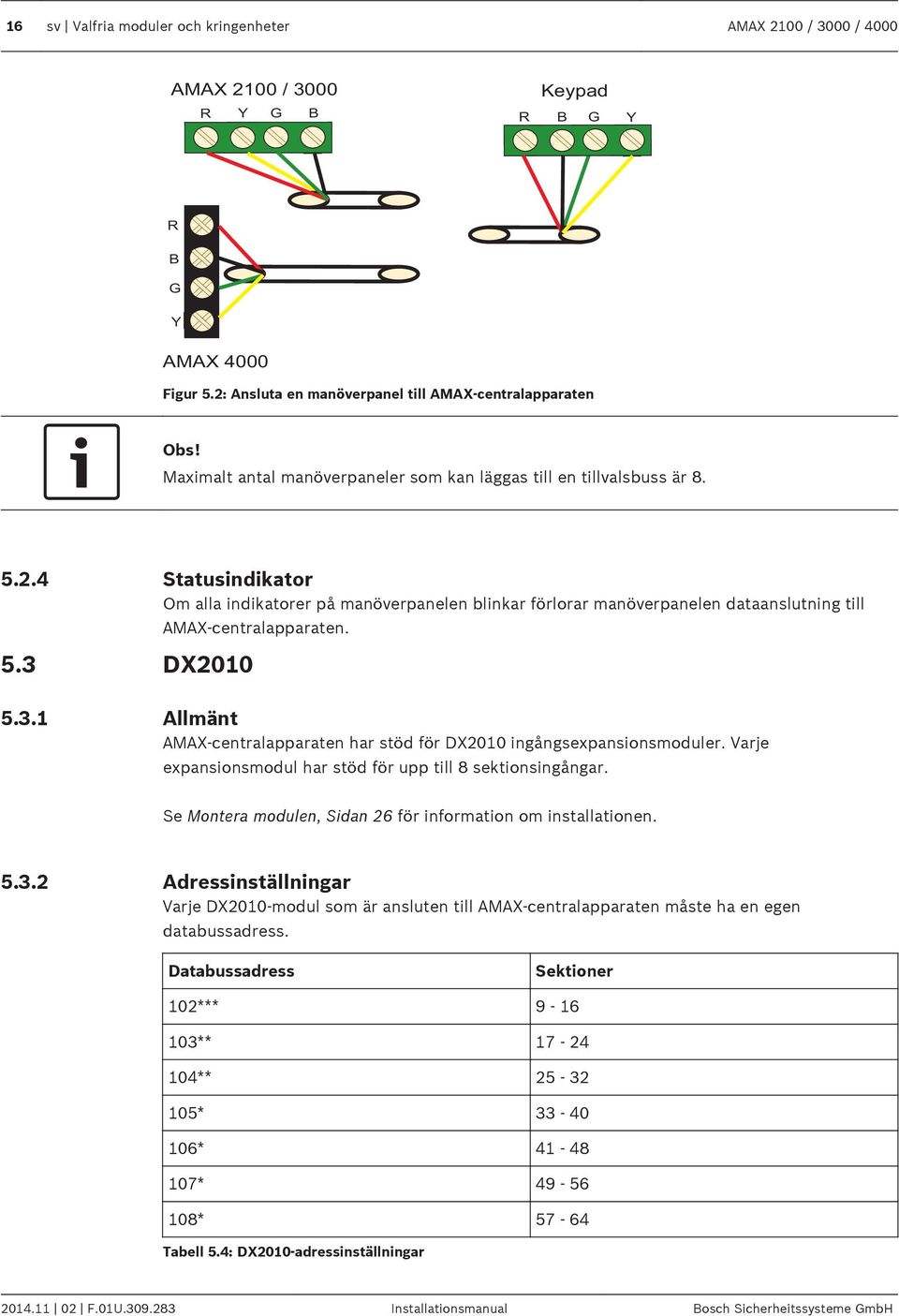

16 16 sv Valfria moduler och kringenheter AMAX 2100 / 3000 / 4000 AMAX 2100 / 3000 R Y G B Keypad R B G Y R B G Y AMAX 4000 Figur 5.2: Ansluta en manöverpanel till AMAX-centralapparaten Obs! Maximalt antal manöverpaneler som kan läggas till en tillvalsbuss är Statusindikator Om alla indikatorer på manöverpanelen blinkar förlorar manöverpanelen dataanslutning till AMAX-centralapparaten. DX Allmänt AMAX-centralapparaten har stöd för DX2010 ingångsexpansionsmoduler. Varje expansionsmodul har stöd för upp till 8 sektionsingångar. Se Montera modulen, Sidan 26 för information om installationen Adressinställningar Varje DX2010-modul som är ansluten till AMAX-centralapparaten måste ha en egen databussadress. Databussadress Sektioner 102*** ** ** * * * * Tabell 5.4: DX2010-adressinställningar F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

17 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv 17 DIP-omkopplare S1 S2 S3 S4 S5 S6 Databussadress *** Av Av Av Av Av På 103** Av Av Av Av På Av 104** Av Av Av Av På På 105* Av Av Av På Av Av 106* Av Av Av På Av På 107* Av Av Av På På Av 108* Av Av Av På På På Tabell 5.5: Inställningar för DX2010 DIP-omkopplare * AMAX 4000 ** AMAX 3000 / 4000 *** AMAX 3000 På Av Exempel : Databussplats DIP-inställningar Figur 5.3: Inställningar för DX2010 DIP-omkopplare Obs! När databussadressen ändras måste modulen och centralapparaten startas om för att aktivera den nya adressen Kablage Följande tabell och bild visar hur man ansluter DX2010 till tillvalsbussen på AMAXcentralapparaten. Använd inte partvinnade eller skärmade kablar för att ansluta DX2010 till AMAXcentralapparaten. Strömförsörjning Kabeldiameter på 0,8 mm Kabeldiameter på 1,2 mm AMAX-centralapparat 30 m 76 m Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

18 18 sv Valfria moduler och kringenheter AMAX 2100 / 3000 / 4000 AMAX-centralapparat (DX2010 ut används inte) 305 m 610 m Extern strömförsörjning 305 m 610 m Tabell 5.6: Kabellängder för DX2010 AMAX 2100 / 3000 DX2010 DX2010 R Y G B TMPR R B G Y 1 COM TMPR R B G Y 1 COM R B G Y + 12V _ AMAX 4000 Figur 5.4: Ansluta DX2010 till AMAX-centralapparaten Statusindikator Lysdiodsläge På Fast blinkning Av Betydelse Feltillstånd: Jordledare är inte ansluten eller så är det kommunikationsfel mellan modulen och AMAXcentralapparaten Inga sektioner distribuerade Fel i modulens adressinställning Normal drift Strömavbrott 5.4 DX Allmänt AMAX-centralapparaten har stöd för DX3010 utgångsexpansionsmoduler. Varje modul har stöd för 8 helt programmerbara reläutgångar. Se Montera modulen, Sidan 26 för information om installationen Adressinställningar Varje DX3010-modul som är ansluten till AMAX-centralapparaten måste ha en egen databussadress F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

19 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv 19 Databussadress Utgångar * Tabell 5.7: DX3010-adressinställningar DIP-omkopplare S1 S2 S3 S4 S5 S6 Databussadress Läge 150 På På På På På Av 151* Av På På På På Av Tabell 5.8: Inställningar för DX3010 DIP-omkopplare ** AMAX 3000/4000 På Av Exempel: Databussplats DIP-inställningar Figur 5.5: Inställningar för DX3010 DIP-omkopplare Kablage Följande tabell och bild visar hur man ansluter DX3010 till tillvalsbussen på AMAXcentralapparaten. Strömförsörjning Kabeldiameter på 0,8 mm Kabeldiameter på 1,2 mm AMAX-centralapparat 12,2 m 24,4 m Extern strömförsörjning 305 m 610 m Tabell 5.9: Kabellängder för DX3010 Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

20 20 sv Valfria moduler och kringenheter AMAX 2100 / 3000 / 4000 AMAX 2100 / 3000 R Y G B DX3010 DX3010 R B G Y R B G Y R B G + 12V _ Y AMAX 4000 Figur 5.6: Ansluta DX3010 till AMAX-centralapparaten Statusindikator Inga. 5.5 B Allmänt AMAX-centralapparaten har stöd för upp till två kommunikationsmoduler: ITS-DX4020-G och B426 eller B426 och B426 Ethernet-kommunikationsmodulen B426 har stöd för övervakad tvåvägs-ip-kommunikation via Ethernet för larmöverföring, fjärrprogrammering och styrning av AMAX-centralapparaten. Montering 1. Koppla ifrån all strömförsörjning till AMAX-centralapparaten innan du installerar B Använd standardinstallationsläget med tre hål när du installerar B426 i AMAXcentralapparatens kapsling eller en annan kapsling. Se Montera modulen, Sidan 26 och B426 Ethernet-kommunikationsmodul för mer information. 3. Använd nätverks- eller direktanslutning för att komma åt den inbyggda webbservern när du konfigurerar om modulen eller ansluter modulen till AMAX-centralapparaten med RPS Adressinställningar Ställ vridomkopplaren på 6, vilket motsvarar tillvalsbussadress 134 för den första B426. Ställ vridomkopplaren på 9, vilket motsvarar tillvalsbussadress 250 för den andra B Kablage Följande bild visar hur man ansluter B426 till optionsbuss 1 eller 2 på AMAX-centralapparaten. Se till att kabeln inte är längre än 150 meter F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

21 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv 21 AMAX 2100 / 3000 R Y G B B426 R Y G B R B G Y AMAX 4000 Figur 5.7: Ansluta B426 till AMAX-centralapparaten Statusindikator B426 har flera lysdiodindikeringar. Följande tabell beskriver systemstatusindikatorn (blå). Lysdiodsläge Betydelse På Fast blinkning Feltillstånd Normal drift 3 snabba blinkningar Kommunikationsfel Av Strömavbrott eller andra feltillstånd Tabell 5.10: B42 Systemstatusindikator 5.6 B450 med B Allmänt Använd B450 tillsammans med en plug-in-kommunikationsenhet för primär larmkommunikation eller backup, fjärrprogrammering av centralapparaten och andra fjärrfunktioner. B450 har stöd för Conettix IP-protokoll med komplett autentisering, 256-bitars AES-kryptering och skydd mot DNS-attacker. Det är ett tillförlitligt sätt att lägga till mobilnätskommunikation i befintliga eller nya kommersiella säkerhets- och brandinstallationer. För AMAX-centralapparaten används B450 tillsammans med B442, vilket tillhandahåller IPkommunikation via ett GSM-mobilnät (GPRS). Montering 1. Koppla ifrån all strömförsörjning till AMAX-centralapparaten innan du installerar B450. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

22 22 sv Valfria moduler och kringenheter AMAX 2100 / 3000 / Använd standardinstallationsläget med tre hål när du installerar B450 i AMAXcentralapparatens kapsling eller en annan kapsling. Se Montera modulen, Sidan 26 och B450 Conettix kommunikationsgränssnitt av plug-in-typ för mer information. 3. Sätt i SIM-kort i B Sätt i B442 i B50. P B442 klickar och modulkombinationen är redo att anslutas Adressinställningar Ställ vridomkopplaren på 6, vilket motsvarar tillvalsbussadress Kablage Följande bild visar hur man ansluter B450 till tillvalsbussen på AMAX-centralapparaten. AMAX 2100 / 3000 R Y G B B450 R / PWR R B G Y / A G / B B / COM Y AMAX 4000 Figur 5.8: Anslutning av B450 till en AMAX-centralapparat Statusindikator B450 och B442 har flera lysdiodindikeringar. Följande tabell beskriver heartbeat-lysdioden för B450 och statuslysdioden för B442 (blå). Lysdiodsläge Heartbeat-lysdiod för B450 På Fast blinkning Betydelse Feltillstånd Normal drift 3 snabba blinkningar Kommunikationsfel Av Strömavbrott eller andra feltillstånd Status-lysdiod för B442 Fast blinkning Normal drift 3 snabba blinkningar Kommunikationsfel Av Strömavbrott eller andra feltillstånd Tabell 5.11: B450 med B442 systemstatusindikator F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

23 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv DX4020-G Allmänt Kommunikationsmodulen Conettix ITS-DX4020-G GPRS möjliggör IP-kommunikation via kommersiella GPRS-nätverk. Överföring av larminformation via GPRS är standard för ITS- DX4020-G. Det går att välja SMS eller USB-läge för konfiguration. Det finns stöd för fjärrprogrammering och styrning av AMAX-centralapparaten. Montering 1. Koppla ifrån all strömförsörjning till AMAX-centralapparaten innan du installerar ITS- DX4020-G. 2. Sätt i SIM-kort. 3. Använd standardinstallationsläget med tre hål när du installerar ITS-DX4020-G i AMAXcentralapparatens kapsling eller i en annan kapsling. 4. Anslut magnetantennen till ITS-DX4020-G. Se Montera modulen, Sidan 26 för information om installationen Adressinställningar Ställ in bussadressen till Kablage Följande bild visar hur man ansluter ITS-DX4020-G till tillvalsbussen på AMAXcentralapparaten. Två lägen är möjliga: GPRS och GSM AMAX 2100 / 3000 R Y G B DX4020G R R B G Y G B Y AMAX 4000 Figur 5.9: GPRS-läge med stöd för IP Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

24 AMAX 2100 / 3000 AMAX sv Valfria moduler och kringenheter AMAX 2100 / 3000 / RING 1RING TIP TIP R Y G B DX4020G PNL PSTN TIP TH RH RING BUS R Y G B R B G Y Figur 5.10: GSM-läge med stöd för PSTN (Contact-ID) Statusindikator Normalt testar AMAX-centralapparaten kommunikationen med modulen. Om ett kommunikationsfel uppstår skickas en felrapport med moduladressen. Följande tabell beskriver statusindikatorn för DX4020-G. Lysdiodsläge På Blinkar Av Betydelse Normaltillstånd Feltillstånd Strömavbrott Tabell 5.12: DX4020-G Systemstatusindikator 5.8 RF Radion-mottagare Allmänt RADION-mottagaren OP är en trådlös mottagare som ansluter trådlösa RADIONsystemkomponenter till AMAX-centralapparaten 3000/4000. Följande funktioner ingår: Kapslings- och bortbrytningsskydd RFID- och konfigurationsdata lagras i det permanenta minnet Avkänning och rapportering av radiostörningar Stöd för två typer av enhetsregistrering Montering 1. Koppla ifrån all strömförsörjning till AMAX-centralapparaten innan du installerar B Använd de medföljande pluggarna och skruvarna och montera mottagaren på en vägg där den är åtkomlig för framtida underhåll. För att få bästa mottagning bör du placera mottagaren på en central plats bland sändarna. I situationer där det är ett långt avstånd mellan sändaren och mottagaren kan det bli nödvändigt att installera mottagare för optimalt resultat F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

25 AMAX 2100 / 3000 / 4000 Valfria moduler och kringenheter sv Adressinställningar Ställ vridomkopplaren på 1. AMAX-centralapparaten har endast stöd för en mottagare Kablage 1. Anslut RADION-mottagaren till tillvalsbussen. 2. Se till att kabelavståndet till AMAX-centralapparaten inte överstiger 300 meter Statusindikator Följande tabell beskriver systemstatusindikatorn för RFRC-OPT Radion-mottagaren. Lysdiodsläge Betydelse På Fast blinkning Stängs av tillfälligt Normal drift Mottagaren håller på att programmeras med sektions- och sändar-id från AMAX-centralapparaten. Mottagaren har erhållit en giltig överföring från en RADIONsändare. 3 snabba blinkningar Kommunikationsfel och/eller ett självtestfel Orsaker: Ett kommunikationsfel mellan AMAX-centralapparaten och mottagaren eller En ogiltig adressomkopplarinställning Av Strömavbrott eller kabelfel Tabell 5.13: Systemstatusindikator för RFRC-OPT Radion-mottagare Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

26 26 sv Montering AMAX 2100 / 3000 / Montering Detta kapitel beskriver hur du installerar och startar AMAX-centralapparaten. Fara! Elektricitet Skador på grund av elektricitet är möjliga om systemet inte hanteras korrekt eller om systemet öppnas eller ändras på andra sätt än de som rekommenderas i den här handboken. Koppla loss alla kontakter till telekommunikationsnätverket innan strömmen kopplas från. Säkerställ att det finns en strömbrytare tillgänglig för att stänga av strömmen. Kontrollera att systemet är avstängt under installation och inkoppling. Systemet får endast öppnas eller modifieras i enlighet med den här handboken. Anslut systemet till ett eluttag med en jordad kontakt. Systemet får endast installeras av en kvalificerad installatör/serviceperson.! Viktigt! Montering Skador eller funktionsfel i systemet kan inträffa om systemet inte monteras och installeras på rätt sätt. Placera systemet i det övervakade området på en stadig yta. Montera manöverpanelerna inom det övervakade området. När systemet testats och är klart för användning ska kapslingsluckan och tillbehörskapslingarna säkras med skruvar. Snabbstartsguiden innehåller information om de viktigaste stegen för hur man snabbt och enkelt får igång systemet. 6.1 Montera modulen Kapslingen innehåller endast kretskort och transformatorer för den fasta AMAXcentralapparaten och ingen annan utrustning. 1. Öppna hålen för ledningsdragning i modulen. 2. Positionera två övre monteringshål på installationsväggen med modulen. 3. Förinstallera skruvar på monteringshålen (tillhandahålls av installatören). 4. Montera skruvarna på modulen. 5. Fäst skruvarna. 6. Fixera de två nedre monteringshålen med skruvar. Obs! Välj lämplig positioneringsskruvsats när du installerar systemet på en icke-bärande vägg. Expansionsmoduler kan placeras i kapslingen för AMAX-centralapparaten. Det finns flera tillgängliga platser. Bild 6.1 och 6.2 visar den vanliga kapslingsinstallationen och kapslingsinstallationen med monteringsplatta F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

27 TIP TH RH RING R L1a L1b L2 L3 COM L4 L5 COM L6 L7 COM L8 B TIP G TH Y RH AUX1 +12V RING AUX2 +12V AUX2 AUX1 - - R AUX1 +12V L1a L1b L2 L3 COM L4 L5 COM L6 L7 COM L8 B G Y GND AC AC - + Y G B R P0+4 P0+3 P0+ P0-2 P0-1 L16 COM L15 L14 COM L13 L12 COM L11 L10 COM L9 AUX2 +12V AUX2 AUX1 - - GND AC AC - + Y G B R P0+4 P0+3 P0+ P0-2 P0-1 L16 COM L15 L14 COM L13 L12 COM L11 L10 COM L9 TIP B G Y R L8 L7 L6 L5 L4 L3 L2 L1 - + B A AC AC AMAX 2100 / 3000 / 4000 Montering sv E N E N Enclosure - Standard Enclosure with mounting plate Figur 6.1: Standardkapsling/kapsling med monteringsplatta 1RING 1RING TIP 1 E N P0+ P0-1 P0-2 12V GND PWR COM COM COM COM COM Figur 6.2: Standardkapsling/kapsling med monteringsplatta 6.2 Montera batteriet AMAX-centralapparaten har plats för ett återuppladdningsbart bly-/syrabatteri. När batteriet är fulladdat kan det användas som reservströmförsörjning för systemet. Se Tekniska data, Sidan 155 för mer information. Fara! Batteri Skador på grund av elektrisk chock, brand eller explosion kan inträffa om batteriet hanteras eller ansluts på fel sätt. Hantera alltid batteriet varsamt och var försiktig när det ska bytas. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

28 28 sv Montering AMAX 2100 / 3000 / 4000 Kontrollera att jordkontakten alltid är ansluten och att N, L1 och xx är korrekt anslutna. Koppla först loss batteriets positiva ledning när det ska lossas från systemet. Var försiktig när du ansluter den positiva (röda) ledningen till BATT + -porten på systemet. Se till att inte kortsluta BATT + -porten på AMAX-centralapparaten eller kapslingen. Annars kan en ljusbåge bildas.! Viktigt! Batteri Skador eller kontamination av systemet kan inträffa om batteriet inte hanteras korrekt eller om batteriet inte byts ut regelbundet. Använd endast läckfria batterier. Sätt fast en etikett på batteriet med senaste datum för batteribyte. Vid normal användning ska batteriet bytas var 3 5 år. Kassera batteriet på rätt sätt efter batteribyte. Följ lokala bestämmelser. Fästa batteriet 1. Placera batteriet på botten av kapslingen. 2. Positionera de röda och svarta kablarna. 3. Anslut ena änden av den svarta tråden till "BATT -"-porten på AMAX-centralapparaten och den andra änden till den negativa (-) polen på batteriet. 4. Anslut ena änden av den röda tråden till "BATT +"-porten på AMAX-centralapparaten och P den andra änden till den positiva (+) polen på batteriet. När installationen är klar börjar AMAX-centralapparaten att ladda batteriet. AMAX 2100 / 3000 BATTERY + _ AMAX 4000 BATT + _ + Battery _ Figur 6.3: Anslutning av batteriet för AMAX-centralapparaten 2100/3000 och AMAX-centralapparaten Systemstart 1. Slå på AMAX-centralapparaten. Språkinställningsmenyn visas. 2. Ställ in datum och tid. I annat fall visar systemet ett felmeddelande. P När AMAX-centralapparaten har startats eller återställts återgår det till sin senaste status, till- eller frånkopplat. För att minska förekomsten av falsklarm som orsakas av systemstart (eller av återställning av strömförsörjning efter fel i både elnät- och hjälpströmförsörjning) så utför AMAXcentralapparaten inte sektionstest förrän en minut efter systemstart F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

29 AMAX 2100 / 3000 / 4000 Montering sv Systemstatusindikator AMAX-centralapparaten visar systemstatusen genom lysdiodindikatorn på systemets moderkort. När den röda statusindikatorn blinkar långsamt (tänds och släcks upprepade gånger med ett intervall på en sekund) fungerar systemet normalt. 6.5 Certifiering Certifieringsgrundkrav för installation AMAX-centralapparaten är certifierad. Följande förutsättningar måste uppfyllas för att systemet ska användas i enlighet med den certifiering som beskrivs i detta kapitel: Använd en av följande möjligheter för enheter: Två övervakade varningsenheter (PO-1 PO-2 & PO+) och en ATS 2- kommunikationsenhet (larmsändare, B426, D4020 eller DX4020G) En varningsenhet med egen strömförsörjning och en ATS 2-kommunikationsenhet (larmsändare, B426, D4020 eller DX4020G) Två kommunikationsenheter, en ATS 2 (larmsändare, B426, D4020 eller DX4020G) och en ATS 1 (larmsändare, B426, D4020 eller DX4020G) En ATS 3-kommunikationsenhet (DX4020 eller B426) Anslut alla kommunikationsenheter till en larmcentral. Använd endast larmsändaren och kommunikationsenheten för tillvalsbussen för larmöverföring. Anslut ett 12 V/7 Ah-batteri eller ett 12 V/18 Ah-batteri till systemet. Säkerställ maximal ström för alla komponenter med ett 7 Ah-batteri till 550 ma. Säkerställ maximal ström för alla komponenter med ett 18 Ah-batteri till ma (standby 12 timmar, återladda batteri 80 % på 72 timmar) (PCB = 100 ma, IUI-AMAXmanöverpaneler = 31 ma, DX2010 = 35 ma, DX3010 = 10 ma, B426 = 100 ma, DX4020G = 65 ma, RF3227E = 30 ma, RFRC-OPT = 30 ma) Se till att det finns en indikering för till-/frånkopplingsstatus som är åtkomlig från utsidan av det övervakade området (indikeringen får vara tidsbegränsad). Använd någon av följande metoder för att komma åt det övervakade området: Starta inpasseringsproceduren genom att öppna en dörr Indikera till-/frånkopplingsstatus Förhindra åtkomst till det övervakade området (t.ex. mekanisk dörröppning) Använd endast kapslingslåset för konfigurationer utan EN. Använd endast telefontillkoppling för konfigurationer utan EN. Montera endast extramoduler (förutom ingångsmodulen DX2010) inuti kapslingen. Installera sabotagedekorringen på ingångsmodulens (DX2010) kretskort om ingångsmodulen är monterad på den externa kapslingen (AE20). Programmera systemet med EN-inställningarna som står angivna på programmeringsbladet. Ta bort EN-indikeringen (på etiketten) om systemet är inställt utan EN-parametrar. Anslut max 10 enheter till en sektionsingång (centralapparat, manöverpanel, ingångsmodul, RFUN ) EN grad 2, miljöklass 2 - AMAX 2100/3000/4000 Certifierande organ: Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

30 30 sv Montering AMAX 2100 / 3000 / 4000 VDS Schadenverhütung Amsterdamer Str Köln Webbplats: Centralapparaten följer följande standarder. SS-EN SS-EN EN EN NFA2P AFNOR/CNPP AMAX 2100/3000/4000 Certifierande organ: AFNOR-certifiering 11, rue Francis de Pressensé LA PLAINE Saint Denis Cedex Tel: + 33 (0) Fax: + 33 (0) Webbplats: E-post: certification@afnor.org Certifierande organ: CNPP Certification Department CNPP Cert. Route de la Chapelle Réanville CS SAINT MARCEL Tel: + 33 (0) Fax: +33 (0) Webbplats: E-post: certification@cnpp.com F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

31 AMAX 2100 / 3000 / 4000 Montering sv 31 Centralapparaten följer följande standarder. RTC NF3248H V1 RTC NF3248H V1 Referens: NF324 H Alternativ 3: Grade 2 (europeisk EN-standard) + RTC Certifieringsnummer: A0 AMAX 4000 xxxxxxxxxxxxxx AMAX 3000 xxxxxxxxxxxxxx AMAX 2100 Grundkrav för en NFa2p-installation: När en NFa2p-installation utförs är centralapparatens miljöklass INCERT - AMAX 4000 SFF AMAX 2100/3000/4000 Certifierande organ: VDS Schadenverhütung Amsterdamer Str Köln Webbplats: Certifierande organ: SSF Stöldskyddsföreningen Tegeluddsvägen Stockholm Webbplats: Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

32 32 sv Montering AMAX 2100 / 3000 / 4000 Centralapparaten följer följande standarder. SSF 1014 Edition 4 Alarm class F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

33 AMAX 2100 / 3000 / 4000 Inställningar sv 33 7 Inställningar Detta kapitel beskriver inställningarna av AMAX-centralapparaten i samma ordning som de förekommer i menystrukturen på textmanöverpanelen. Se Programmering med textmanöverpanel, Sidan 84 för en översikt över menystrukturen. Inställningarna kan konfigureras antingen via textmanöverpanelen eller via datorprogramvaran A-Link Plus. Se Programmering med textmanöverpanel, Sidan 84 för information om hur man konfigurerar inställningarna via textmanöverpanelen och hur man navigerar en textmanöverpanel. Se Datorprogrammering, Sidan 93 för information om hur man ansluter AMAXcentralapparaten till en dator. 7.1 Kommunikation och rapporter Det här avsnittet tar upp den programmeringsinformation som krävs för AMAXcentralapparaten vid kommunikation med en basstationsmottagare. De här parametrarna specificerar alternativ för telefonnummer/ip-adresser som ska ringas upp, överföringsformat och internetkommunikation Mottagare Telefonnummer till mottagare/ip-adress och port AMAX-centralapparaten kan rapportera händelseinformation från fyra larmsändare. Larmsändarna rapporterar till mottagare 1 till 4 genom programmering. Du kan programmera varje larmsändare med 4 separata telefonnummer/ip-adresser och portar, rapportera formattyp och abonnent-id-nummer och alternativ för internetkommunikation om det behövs. Exempel Du kan ställa in larmsändare 1 att rapportera till mottagare 1 i Bosch nätverksformat (Conettix) och ställa in larmsändare 2, larmsändare 3 och larmsändare 4 att rapportera till en mottagare i en central övervakningsstation i enbart Contact ID-format, om larmsändare 1 misslyckas. Så här programmerar du ett telefonnummer: För varje adress lagras en siffra i telefonnumret. Infoga "15" i slutet av ett telefonnummer för att visa för larmsändaren att slutet på telefonnumret har nåtts. Uppringningssekvensen avslutas när "15" visas. Exempel 1. För att programmera telefonnumret " " för mottagare 1 programmerar du följande sekvens i adressen : [ x x x x x x x x] (x står för valfri siffra) 2. För att infoga en 4 sekunders paus i uppringningssekvensen anger du "13". En paus kan vara nödvändig när larmsändaren kommunicerar via en äldre (långsammare) telefonväxel eller när ett PABX-system finns på plats. Exempel 4 För att programmera numret "02 paus " anger du: [ x x x x x] Följande tabell visar hur du programmerar siffror, tangenter och stöd för ett telefonnummer. Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

34 34 sv Inställningar AMAX 2100 / 3000 / 4000 Siffra som krävs Nummer att programmera Siffra som krävs Nummer att programmera * # sekunders paus Terminal Tabell 7.1: Uppringningssiffror Så här programmerar du en IP-adress och port: 1. Använd inga punkter i IP-adressen. 2. Om någon enhet i IP-adressen har färre än 3 siffror använder du 0 som utfyllnad. 3. De återstående 5 siffrorna programmerar porten. Portnummerintervallet är Om ett portnummer har färre än 5 siffror använder du 0 som utfyllnad. Exempel 4 Om du vill programmera IP-adressen " :80" som IP-adress för mottagare 1 anger du följande sekvens på adress : [ ] Obs! Programmeringsalternativen anti-replay, väntetid och pulsintervall används bara i Conettix IP. Telefonnummer för mottagare 1-4/IP-adress och port När motsvarande dataformat för ovanstående programmeringsadress är ett nätverkskommunikationsformat, förklaras det som en IP-adress och port. För ett ickenätverksformat förklaras det som ett telefonnummer. AMAX-centralapparaten kontaktar telefonnumret/ip-adressen till den centrala övervakningsstationen för att sända en rapport. Om kontakten lyckas sänds relevant information och kommunikationsenheten återgår till vänteläge. Kontakta din larmcentral för rätt telefonnummer/ip-adress innan du programmerar de här adresserna. Abonnent-ID-nummer för mottagare Abonnent-ID-nummer för mottagare 1-4 Abonnent-ID-numret sänds för att identifiera uppringande AMAX-centralapparat. Endast siffror från 0 till 9. SIA DC09 stöder bokstäver från A till F. 1. Ange abonnent-id-numret på de sex adresser som finns för varje destination. 2. Om något abonnent-id-nummer har färre än 6 siffror använder du 0 som utfyllnad. Exempel 4 Programmera abonnent-id-nummer som 4729 på sex adresser: [ ] F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

35 AMAX 2100 / 3000 / 4000 Inställningar sv 35 Överföringsformat för mottagare (Contact ID, SIA, Conettix IP) Överföringsformat för mottagare 1-4 AMAX-centralapparaten använder fyra olika överföringsformat, Contact ID-, SIA-, SIA DC09- och Conettix IP-format, för uppringning och kommunikation. Du kan välja överföringsformat med adressalternativ för att ange hur överföringen av information ska ske till basstationsmottagaren. Om Contact ID- eller SIA-format väljs överförs informationen via telefonlinjen. Om Conettix IP-format väljs sker anslutningen med B426/DX4020 eller ITS- DX4020G GPRS. Standardinställningen för överföringsformatet är Contact ID. 4 Programmera överföringsformatet för mottagare 1, 2, 3 och 4 separat på adress 023, adress 053, adress 083 och adress 113. Contact ID-format Contact ID-formatet kan identifiera hundratals sektioner genom deras unika koder. Det här formatet ger ett ensiffrigt händelseattribut och en tresiffrig händelsekod som snabbt identifierar rapporterat tillstånd. I allmänhet är Contact ID-format mycket enkelt eftersom de flesta händelsekoder och sektions- ID-koder är fördefinierade. Den centrala övervakningsstationens programvara kan oftast identifiera en larmad sektion via dess sektions-id-kod och bryr sig inte så mycket om händelsekoden. Meddelandeformat för Contact ID ACCT MT Q EEE GG CCC S ACCT = abonnent-id MT = meddelandetyp, H Q = händelseattribut 1= ny händelse eller frånkoppling 3= ny återställning eller tillkoppling 6= tidigare rapporterad onormal händelse EEE = händelsekod GG = gruppnummer (alltid 0) CCC = sektion/kontakt-id, 000 är för meddelande utan sektionsnummer S = kontrollsiffra Obs! Alla 0-värden måste skickas som en 0 x 0A. Rapportdata för Contact-ID. SIA-format AMAX-centralapparaten stöder följande SIA-format: SIA DC 03 SIA DC 09 SIA tillåter sändning av system-id, händelsekod, sektions-id, områdes-id, händelsetid och även händelsetext. Conettix IP-format AMAX-centralapparaten stöder Conettix IP-format. En AMAX-centralapparat med DX4020G och B426 kan ansluta till Bosch-mottagarna 6600/6100 via Conettix IP-formatet. se LED MAP Larms ändar händel se Händelsebeskrivning CID SIA ALLhändel ENhände lse SYSTEMÅTERSTÄLLNING INBROTTSLARM 1130 BA Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

36 36 sv Inställningar AMAX 2100 / 3000 / 4000 LED MAP Larms ändar händel se Händelsebeskrivning CID SIA ALLhändel se ENhände lse ÅTERSTÄLLNING AV INBROTTSLARM 3130 BR INBROTTSLARM 24 TIMMAR 1133 BA INBROTTSLARM 24 TIMMAR ÅTERSTÄLLT 3133 BH SENSORFEL 1380 BT SENSORFEL ÅTERSTÄLLT 3380 BJ FÖRBIKOPPLING AV SENSOR 1570 BB FÖRBIKOPPLING AV SENSOR ÅTERSTÄLLD 3570 BU SENSORSABOTAGE 1144 TT SENSORSABOTAGE ÅTERSTÄLLT 3144 TJ TILLKOPPLING 3401 CL FRÅNKOPPLING 1401 OP DELTILLKOPPLING 3441 CL FRÅNKOPPLING DELTILLK OP PANIKLARM PÅ MANÖVERPANEL 1120 PA BRANDLARM PÅ MANÖVERPANEL 1110 FA NÖDLARM PÅ MANÖVERPANEL 1100 QA HOT 1121 HA FÖR MÅNGA FÖRSÖK PÅ MANÖVERPANEL 1421 JA LÅG BATTERINIVÅ 1309 YT BATTERI ÅTERSTÄLLT 3309 YR NÄTFEL 1301 AT NÄTFEL ÅTERSTÄLLT 3301 AR AUX-STRÖM 1300 IA AUX-STRÖM ÅTERSTÄLLD 3300 IR KOMM.TEST 1602 RP KONFIG ÄNDRAD 1306 YG KOMM.FEL 1350 YC KOMMUNIKATION ÅTERSTÄLLD 3350 YK FEL PÅ EXTERN MODUL 1333 EM EXTERN MODUL ÅTERSTÄLLD 3333 EN F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

37 AMAX 2100 / 3000 / 4000 Inställningar sv 37 se LED MAP Larms ändar händel se Händelsebeskrivning CID SIA ALLhändel ENhände lse SABOTAGE EXTERN MODUL 1341 ES SABOTAGE EXTERN MODUL ÅTERSTÄLLT 3341 EJ DATUM TID INSTÄLLT 1625 JT ÄNDRING AV ANVÄNDARKOD JV PROGRAMMERINGSLÄGE STARTAT LB PROGRAMMERINGSLÄGE AVSLUTAT LX TELEFONLINJEFEL 1351 LT TELEFONLINJE ÅTERSTÄLLD 3351 LR PANIKLARM 24 TIMMAR 1120 PA PANIKLARM 24 TIMMAR ÅTERSTÄLLT 3120 PH BRAND 24 TIMMAR 1110 FA BRAND 24 TIMMAR ÅTERSTÄLLT 3110 FH UTGÅNGSFEL 1320 YA UTGÅNGSFEL ÅTERSTÄLLT 3320 YA SOMMARTID +1 tim 1625 JT SOMMARTID -1 tim 1625 JT GÅ FÖRBI FEL CENTRALAPPARATSÅTKOMST 1422 JP PROGRAMVARUUPPDATERING YZ FJÄRRLÄNK LYCKADES 1412 RB KLOCKFEL 1626 SABOTAGE I SABOTAGESEKTION 1137 TA SABOTAGE I SABOTAGESEKTION ÅTERSTÄLLT 3137 TH SEKTIONSUTPASSERINGSFEL 1150 UA SEKTIONSUTPASSERINGSFEL ÅTERSTÄLLT 3150 UR FÖRDRÖJD UTPASSERING 1134 BA FÖRDRÖJD UTPASSERING ÅTERSTÄLLD 3134 BR VERIFIERAT INBROTTSLARM 1139 BV EJ VERIFIERAT INBROTTSLARM 1130 BG Bosch Sicherheitssysteme GmbH Installationsmanual F.01U

38 38 sv Inställningar AMAX 2100 / 3000 / 4000 se LED MAP Larms ändar händel se Händelsebeskrivning CID SIA ALLhändel ENhände lse FEL PÅ IP-MODUL 1333 EM IP-MODULFEL ÅTERSTÄLLT 3333 EN SKRIVARE SAKNAS 1336 VZ SKRIVARE SAKNAS ÅTERSTÄLLT 3336 VY SKRIVARFEL 1335 VT SKRIVARFEL ÅTERSTÄLLT 3335 VR SKRIVARMODUL SAKNAS 1333 EM SKRIVARMODUL SAKNAS ÅTERSTÄLLT 3333 EN RADIOMOTTAGARE SAKNAS 1333 EM RADIOMOTTAGARE SAKNAS ÅTERSTÄLLT 3333 EN RADIOMOTTAGARSABOTAGE 1341 ES SABOTAGE RADIOMOTTAGARE ÅTERSTÄLLT 3341 EJ RADIOMOTTAGARE FEL 1333 ET RADIOMOTTAGARE FEL ÅTERSTÄLLT 3333 ER RADIOMOTTAGARE STÖRNING 1344 XQ RADIOMOTTAGARE STÖRNING ÅTERSTÄLLD RADIOMOTTAGARE KONFIGURATIONSKONFLIKT RADIOMOTTAGARE KONFIGURATIONSKONFLIKT ÅTERSTÄLLD 3344 XH RADIOSEKTION SAKNAS 1381 UY RADIOSEKTION SAKNAS ÅTERSTÄLLD 3381 UJ RADIOSEKTION BATTERIFEL 1384 XT RADIOPUNKT BATTERIFEL ÅTERSTÄLLT 3384 XR RADIOSEKTIONSFEL 1380 BT RADIOSEKTIONSFEL ÅTERSTÄLLT 3380 BJ RADIOREPEATER SAKNAS 1150 UZ RADIOREPEATER SAKNAS ÅTERSTÄLLT 3150 UH RADIOREPEATER BATTERIFEL 1384 XT F.01U Installationsmanual Bosch Sicherheitssysteme GmbH

39 AMAX 2100 / 3000 / 4000 Inställningar sv 39 se LED MAP Larms ändar händel se Händelsebeskrivning CID SIA ALLhändel ENhände lse RADIOREPEATER BATTERIFEL ÅTERSTÄLLT 3384 XR RADIOREPEATERSABOTAGE 1383 TA RADIOREPEATERSABOTAGE ÅTERSTÄLLT 3383 TH RADIOREPEATER NÄTFEL 1334 YP RADIOREPEATER NÄTFEL ÅTERSTÄLLT 3334 YR RADIOFJÄRRKONTROLL BATTERIFEL 1384 XT RADIOFJÄRRKONTROLL BATTERIFEL ÅTERSTÄLLT 3384 XR PANIKLARM PÅ RADIOFJÄRRKONTROLL 1120 PA TYST LARM PÅ RADIOFJÄRRKONTROLL 1122 HA RADIOFJÄRRKONTROLL ÄNDRAD BRAND EJ VERIFIERAD 1378 FG Tabell 7.2: Händelsebeskrivning Nätverksprogrammeringsalternativ för mottagare När AMAX-centralapparaten överför en rapport via ett nätverk ska följande alternativ programmeras förutom IP-adress och port. Anti-reply Anti-reply förhindrar att obehöriga meddelanden skickas till larmcentralen och tas emot som om de kom från centralapparaten. 4 Kontakta din centrala övervakningsstation för korrekt inställning. Väntetid på kvittens När ingen återuppringning sker från mottagaren efter att kvittenstiden löpt ut, tolkar AMAXcentralapparaten det som en misslyckad kommunikation och gör ytterligare ett försök. Tiden sträcker sig från 5 till 99 sekunder. 4 Kontakta din centrala övervakningsstation för korrekt inställning. Nätverkspollningstid Pollningen används för att både panel och fjärrmottagare ska veta om nätverksanslutningen är bra eller inte. Varje gång en pollning väntas skickar AMAX-centralapparaten ett pollningsmeddelande. Pollningstiden sträcker sig från 1 till 999 minuter. 1. För kortare tid än 3 siffror använder du 0 för att slutföra. 2. Kontakta din centrala övervakningsstation för korrekt inställning Rapporter Systemrapportering Rapportsändningssekvens Bosch Sicherheitssysteme GmbH Installationsmanual F.01U
