AMAX panel Inbrottslarmssystem AMAX panel fast anslutna sektioner/16 områden/250 användarkoder

Transkript

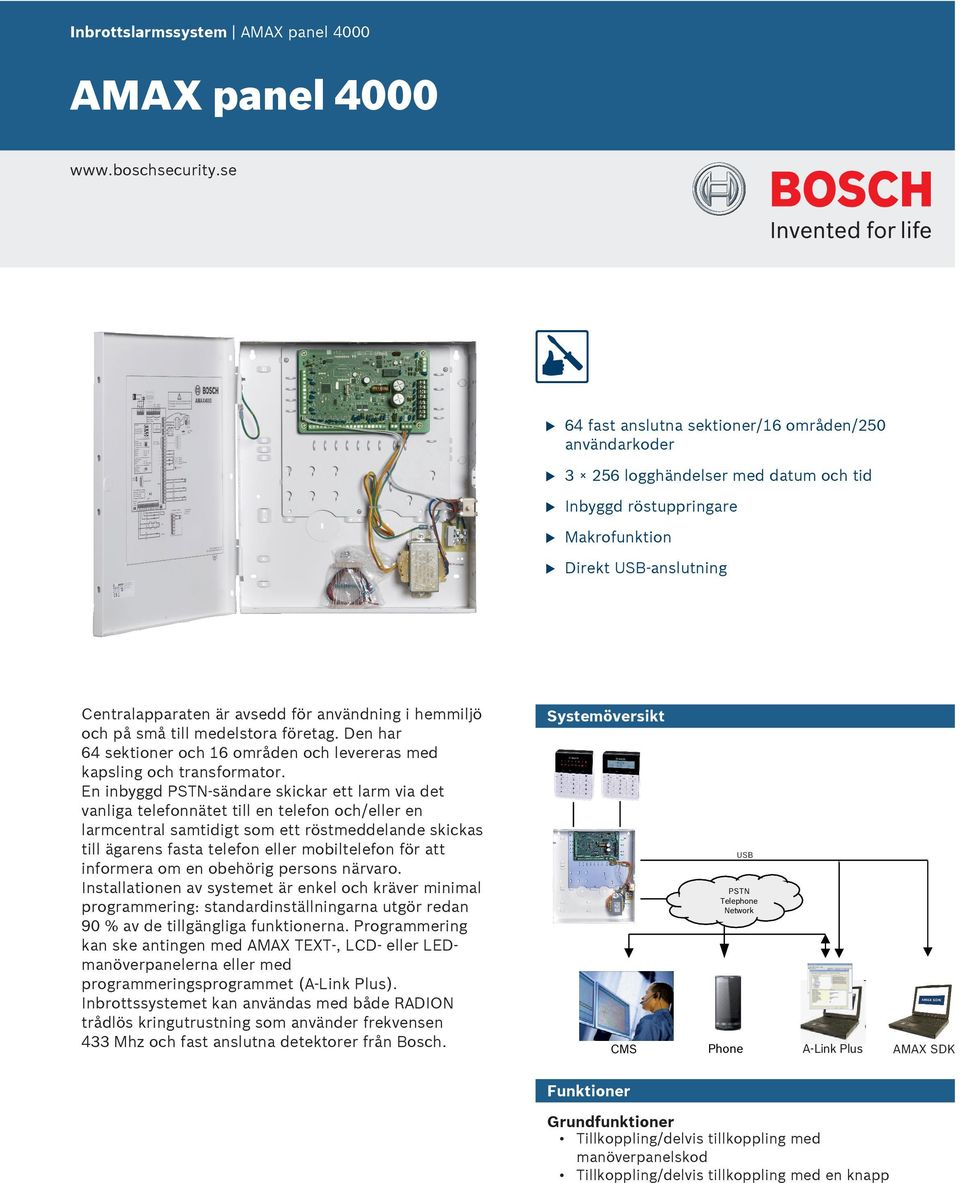

1 Inbrottslarmssystem 64 fast ansltna sektioner/16 områden/250 användarkoder logghändelser med datm och tid Inbyggd röstppringare Makrofnktion Direkt USB-ansltning Centralapparaten är avsedd för användning i hemmiljö och på små till medelstora företag. Den har 64 sektioner och 16 områden och levereras med kapsling och transformator. En inbyggd PSTN-sändare skickar ett larm via det vanliga telefonnätet till en telefon och/eller en larmcentral samtidigt som ett röstmeddelande skickas till ägarens fasta telefon eller mobiltelefon för att informera om en obehörig persons närvaro. Installationen av systemet är enkel och kräver minimal programmering: standardinställningarna tgör redan 90 % av de tillgängliga fnktionerna. Programmering kan ske antingen med AMAX TEXT-, LCD- eller LEDmanöverpanelerna eller med programmeringsprogrammet (A-Link Pls). Inbrottssystemet kan användas med både RADION trådlös kringtrstning som använder frekvensen 433 Mhz och fast ansltna detektorer från Bosch. Systemöversikt CMS PSTN Telephone Network Phone USB A-Link Pls AMAX SDK Fnktioner Grndfnktioner Tillkoppling/delvis tillkoppling med manöverpanelskod Tillkoppling/delvis tillkoppling med en knapp

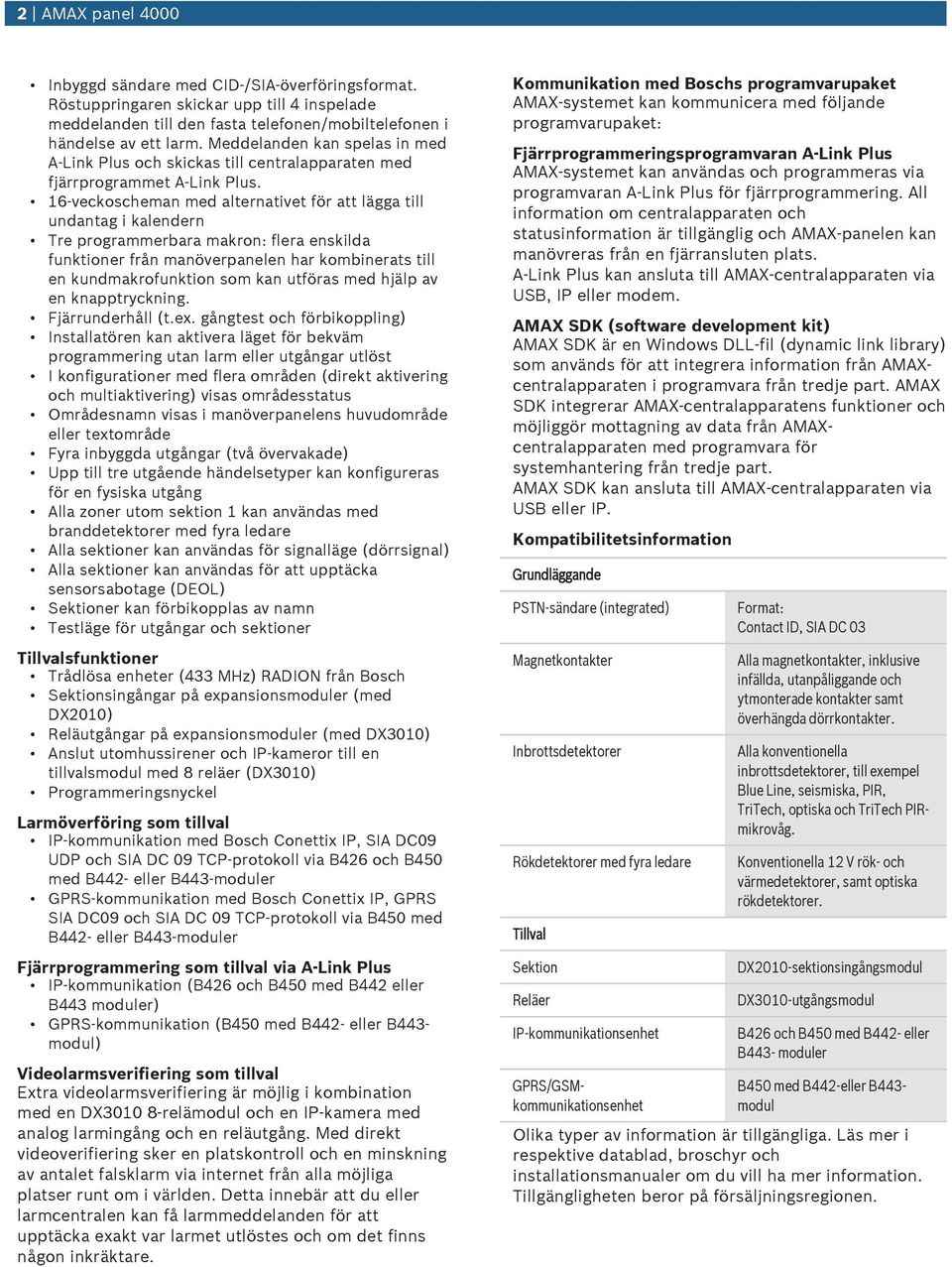

2 2 Inbyggd sändare med CID-/SIA-överföringsformat. Röstppringaren skickar pp till 4 inspelade meddelanden till den fasta telefonen/mobiltelefonen i händelse av ett larm. Meddelanden kan spelas in med A-Link Pls och skickas till centralapparaten med fjärrprogrammet A-Link Pls. 16-veckoscheman med alternativet för att lägga till ndantag i kalendern Tre programmerbara makron: flera enskilda fnktioner från manöverpanelen har kombinerats till en kndmakrofnktion som kan tföras med hjälp av en knapptryckning. Fjärrnderhåll (t.ex. gångtest och förbikoppling) Installatören kan aktivera läget för bekväm programmering tan larm eller tgångar tlöst I konfigrationer med flera områden (direkt aktivering och mltiaktivering) visas områdesstats Områdesnamn visas i manöverpanelens hvdområde eller textområde Fyra inbyggda tgångar (två övervakade) Upp till tre tgående händelsetyper kan konfigreras för en fysiska tgång Alla zoner tom sektion 1 kan användas med branddetektorer med fyra ledare Alla sektioner kan användas för signalläge (dörrsignal) Alla sektioner kan användas för att pptäcka sensorsabotage (DEOL) Sektioner kan förbikopplas av namn Testläge för tgångar och sektioner Tillvalsfnktioner Trådlösa enheter (433 MHz) RADION från Bosch Sektionsingångar på expansionsmodler (med DX2010) Relätgångar på expansionsmodler (med DX3010) Anslt tomhssirener och IP-kameror till en tillvalsmodl med 8 reläer (DX3010) Programmeringsnyckel Larmöverföring som tillval IP-kommnikation med Bosch Conettix IP, SIA DC09 UDP och SIA DC 09 TCP-protokoll via B426 och B450 med B442- eller B443-modler GPRS-kommnikation med Bosch Conettix IP, GPRS SIA DC09 och SIA DC 09 TCP-protokoll via B450 med B442- eller B443-modler Fjärrprogrammering som tillval via A-Link Pls IP-kommnikation (B426 och B450 med B442 eller B443 modler) GPRS-kommnikation (B450 med B442- eller B443- modl) Videolarmsverifiering som tillval Extra videolarmsverifiering är möjlig i kombination med en DX relämodl och en IP-kamera med analog larmingång och en relätgång. Med direkt videoverifiering sker en platskontroll och en minskning av antalet falsklarm via internet från alla möjliga platser rnt om i världen. Detta innebär att d eller larmcentralen kan få larmmeddelanden för att pptäcka exakt var larmet tlöstes och om det finns någon inkräktare. Kommnikation med Boschs programvarpaket AMAX-systemet kan kommnicera med följande programvarpaket: Fjärrprogrammeringsprogramvaran A Link Pls AMAX-systemet kan användas och programmeras via programvaran A-Link Pls för fjärrprogrammering. All information om centralapparaten och statsinformation är tillgänglig och AMAX-panelen kan manövreras från en fjärranslten plats. A-Link Pls kan anslta till AMAX-centralapparaten via USB, IP eller modem. AMAX SDK (software development kit) AMAX SDK är en Windows DLL-fil (dynamic link library) som används för att integrera information från AMAXcentralapparaten i programvara från tredje part. AMAX SDK integrerar AMAX-centralapparatens fnktioner och möjliggör mottagning av data från AMAXcentralapparaten med programvara för systemhantering från tredje part. AMAX SDK kan anslta till AMAX-centralapparaten via USB eller IP. Kompatibilitetsinformation Grndläggande PSTN-sändare (integrated) Magnetkontakter Inbrottsdetektorer Rökdetektorer med fyra ledare Tillval Sektion Reläer IP-kommnikationsenhet Alla konventionella inbrottsdetektorer, till exempel Ble Line, seismiska, PIR, TriTech, optiska och TriTech PIRmikrovåg. GPRS/GSMkommnikationsenhet Format: Contact ID, SIA DC 03 Alla magnetkontakter, inklsive infällda, tanpåliggande och ytmonterade kontakter samt överhängda dörrkontakter. Konventionella 12 V rök- och värmedetektorer, samt optiska rökdetektorer. DX2010-sektionsingångsmodl DX3010-tgångsmodl B426 och B450 med B442- eller B443- modler B450 med B442-eller B443- modl Olika typer av information är tillgängliga. Läs mer i respektive datablad, broschyr och installationsmanaler om d vill ha mer information. Tillgängligheten beror på försäljningsregionen.

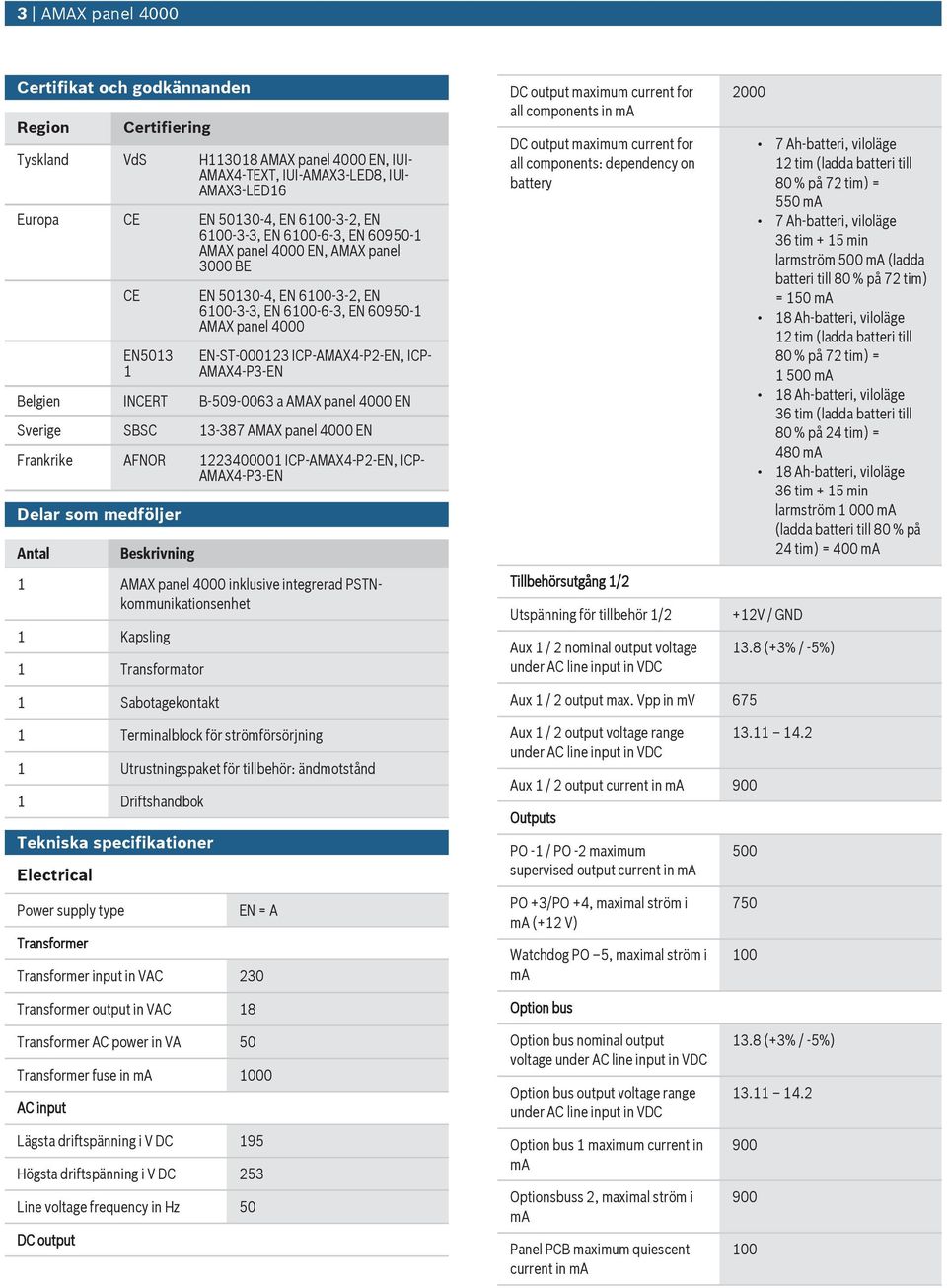

3 3 Certifikat och godkännanden Region Certifiering Tyskland VdS H EN, IUI- AMAX4-TEXT, IUI-AMAX3-LED8, IUI- AMAX3-LED16 Eropa CE EN , EN , EN , EN , EN EN, AMAX panel 3000 BE CE EN EN , EN , EN , EN , EN EN-ST ICP-AMAX4-P2-EN, ICP- AMAX4-P3-EN Belgien INCERT B a EN Sverige SBSC EN Frankrike AFNOR ICP-AMAX4-P2-EN, ICP- AMAX4-P3-EN Delar som medföljer Antal Beskrivning 1 inklsive integrerad PSTNkommnikationsenhet 1 Kapsling 1 Transformator 1 Sabotagekontakt 1 Terminalblock för strömförsörjning 1 Utrstningspaket för tillbehör: ändmotstånd 1 Driftshandbok Tekniska specifikationer Electrical Power spply type Transformer EN = A Transformer inpt in VAC 230 Transformer otpt in VAC 18 DC otpt maximm crrent for all components in DC otpt maximm crrent for all components: dependency on battery Tillbehörstgång 1/2 Utspänning för tillbehör 1/2 Ax 1 / 2 nominal otpt voltage nder AC line inpt in VDC 2000 Ax 1 / 2 otpt max. Vpp in mv 675 Ax 1 / 2 otpt voltage range nder AC line inpt in VDC Ax 1 / 2 otpt crrent in 900 Otpts PO -1 / PO -2 maximm spervised otpt crrent in PO +3/PO +4, maximal ström i (+12 V) Watchdog PO 5, maximal ström i Option bs 7 Ah-batteri, viloläge 12 tim (ladda batteri till 80 % på 72 tim) = Ah-batteri, viloläge 36 tim + 15 min larmström 500 (ladda batteri till 80 % på 72 tim) = tim (ladda batteri till 80 % på 72 tim) = tim (ladda batteri till 80 % på 24 tim) = tim + 15 min larmström (ladda batteri till 80 % på 24 tim) = V / GND 13.8 (+3% / -5%) Transformer AC power in VA 50 Transformer fse in 1000 AC inpt Lägsta driftspänning i V DC 195 Högsta driftspänning i V DC 253 Line voltage freqency in Hz 50 DC otpt Option bs nominal otpt voltage nder AC line inpt in VDC Option bs otpt voltage range nder AC line inpt in VDC Option bs 1 maximm crrent in Optionsbss 2, maximal ström i Panel PCB maximm qiescent crrent in 13.8 (+3% / -5%)

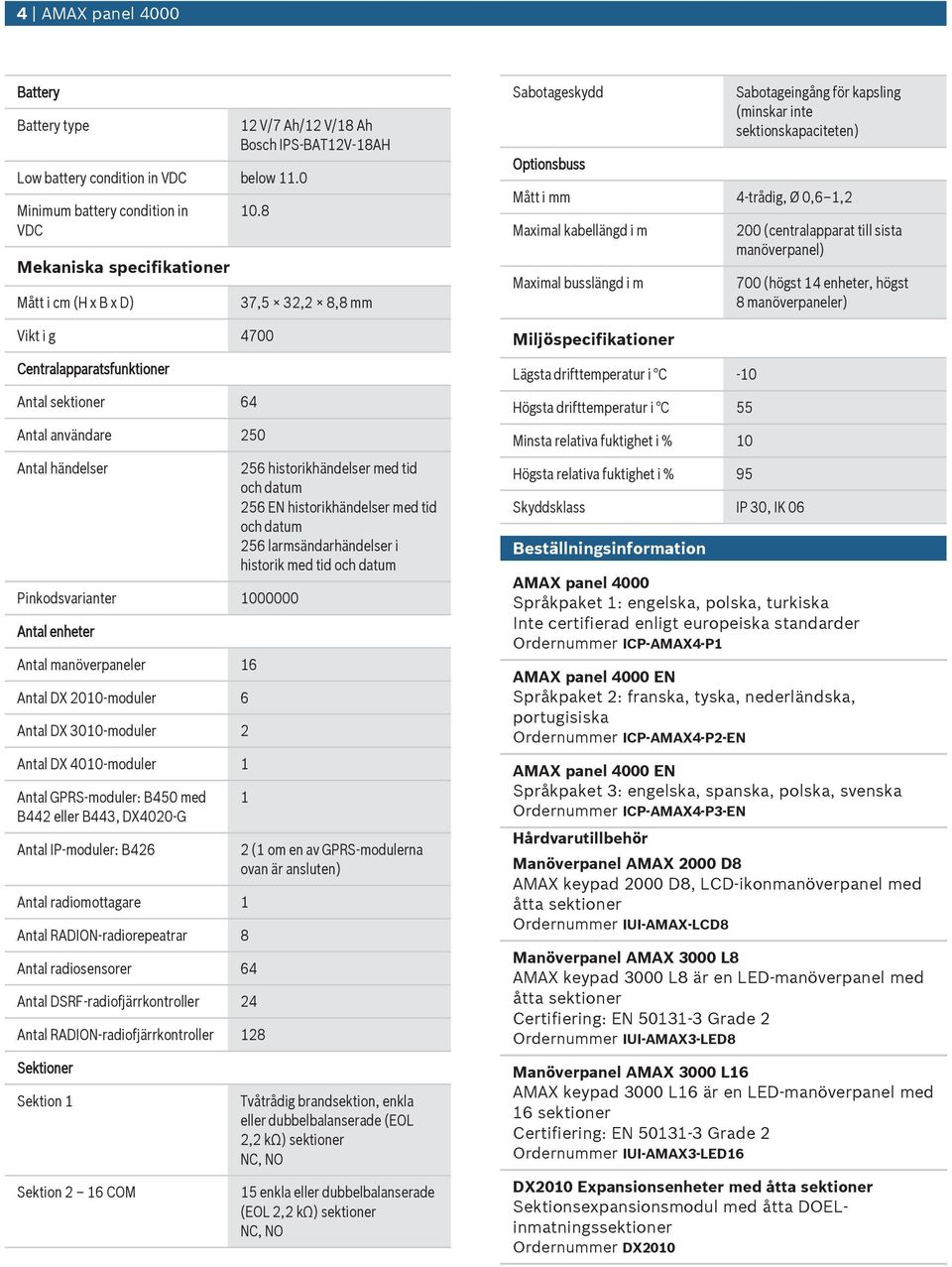

4 4 Battery Battery type Low battery condition in VDC below 11.0 Minimm battery condition in VDC Mekaniska specifikationer Mått i cm (H x B x D) 12 V/7 Ah/12 V/18 Ah Bosch IPS-BAT12V-18AH 10.8 Vikt i g 4700 Centralapparatsfnktioner Antal sektioner 64 Antal användare 250 Antal händelser Pinkodsvarianter Antal enheter Antal manöverpaneler 16 Antal DX 2010-modler 6 Antal DX 3010-modler 2 Antal DX 4010-modler 1 Antal GPRS-modler: B450 med B442 eller B443, DX4020-G Antal IP-modler: B426 Antal radiomottagare 1 Antal RADION-radiorepeatrar 8 Antal radiosensorer 64 Antal DSRF-radiofjärrkontroller 24 Antal RADION-radiofjärrkontroller 128 Sektioner Sektion 1 Sektion 2 16 COM 37,5 32,2 8,8 mm 256 historikhändelser med tid och datm 256 EN historikhändelser med tid och datm 256 larmsändarhändelser i historik med tid och datm 1 2 (1 om en av GPRS-modlerna ovan är anslten) Tvåtrådig brandsektion, enkla eller dbbelbalanserade (EOL 2,2 kω) sektioner NC, NO 15 enkla eller dbbelbalanserade (EOL 2,2 kω) sektioner NC, NO Sabotageskydd Optionsbss Sabotageingång för kapsling (minskar inte sektionskapaciteten) Mått i mm 4-trådig, Ø 0,6 1,2 Maximal kabellängd i m Maximal bsslängd i m Miljöspecifikationer Lägsta drifttemperatr i C -10 Högsta drifttemperatr i C 55 Minsta relativa fktighet i % 10 Högsta relativa fktighet i % 95 Skyddsklass IP 30, IK 06 Beställningsinformation 200 (centralapparat till sista manöverpanel) 700 (högst 14 enheter, högst 8 manöverpaneler) Språkpaket 1: engelska, polska, trkiska Inte certifierad enligt eropeiska standarder Ordernmmer ICP-AMAX4-P1 EN Språkpaket 2: franska, tyska, nederländska, portgisiska Ordernmmer ICP-AMAX4-P2-EN EN Språkpaket 3: engelska, spanska, polska, svenska Ordernmmer ICP-AMAX4-P3-EN Hårdvartillbehör Manöverpanel AMAX 2000 D8 AMAX keypad 2000 D8, LCD-ikonmanöverpanel med åtta sektioner Ordernmmer IUI-AMAX-LCD8 Manöverpanel AMAX 3000 L8 AMAX keypad 3000 L8 är en LED-manöverpanel med åtta sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED8 Manöverpanel AMAX 3000 L16 AMAX keypad 3000 L16 är en LED-manöverpanel med 16 sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED16 DX2010 Expansionsenheter med åtta sektioner Sektionsexpansionsmodl med åtta DOELinmatningssektioner Ordernmmer DX2010

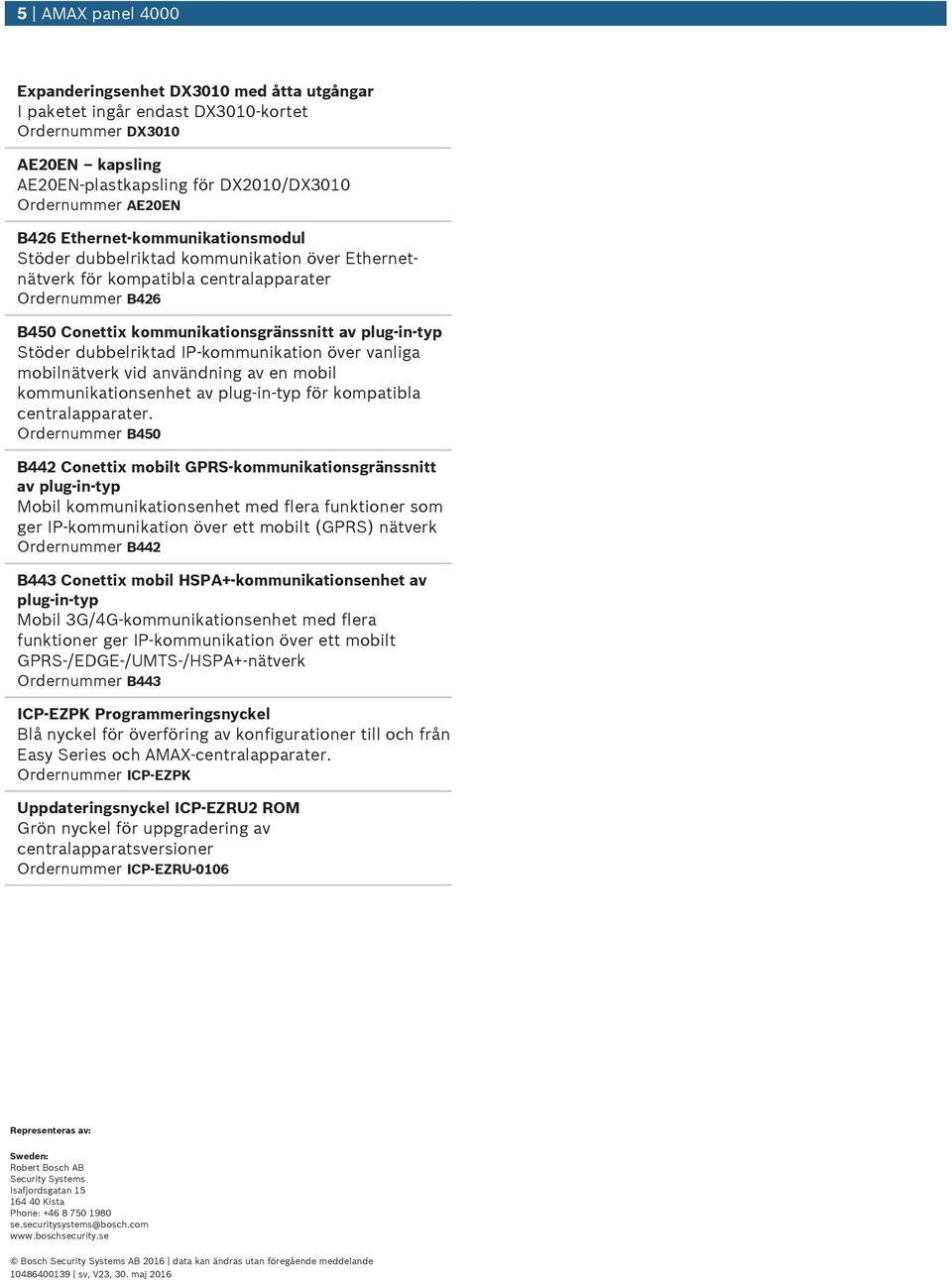

5 5 Expanderingsenhet DX3010 med åtta tgångar I paketet ingår endast DX3010-kortet Ordernmmer DX3010 AE20EN kapsling AE20EN-plastkapsling för DX2010/DX3010 Ordernmmer AE20EN B426 Ethernet-kommnikationsmodl Stöder dbbelriktad kommnikation över Ethernetnätverk för kompatibla centralapparater Ordernmmer B426 B450 Conettix kommnikationsgränssnitt av plg-in-typ Stöder dbbelriktad IP-kommnikation över vanliga mobilnätverk vid användning av en mobil kommnikationsenhet av plg-in-typ för kompatibla centralapparater. Ordernmmer B450 B442 Conettix mobilt GPRS-kommnikationsgränssnitt av plg-in-typ Mobil kommnikationsenhet med flera fnktioner som ger IP-kommnikation över ett mobilt (GPRS) nätverk Ordernmmer B442 B443 Conettix mobil HSPA+-kommnikationsenhet av plg-in-typ Mobil 3G/4G-kommnikationsenhet med flera fnktioner ger IP-kommnikation över ett mobilt GPRS-/EDGE-/UMTS-/HSPA+-nätverk Ordernmmer B443 ICP EZPK Programmeringsnyckel Blå nyckel för överföring av konfigrationer till och från Easy Series och AMAX-centralapparater. Ordernmmer ICP-EZPK Uppdateringsnyckel ICP EZRU2 ROM Grön nyckel för ppgradering av centralapparatsversioner Ordernmmer ICP-EZRU-0106 Representeras av: Sweden: Robert Bosch AB Secrity Systems Isafjordsgatan Kista Phone: se.secritysystems@bosch.com Bosch Secrity Systems AB 2016 data kan ändras tan föregående meddelande sv, V23, 30. maj 2016
