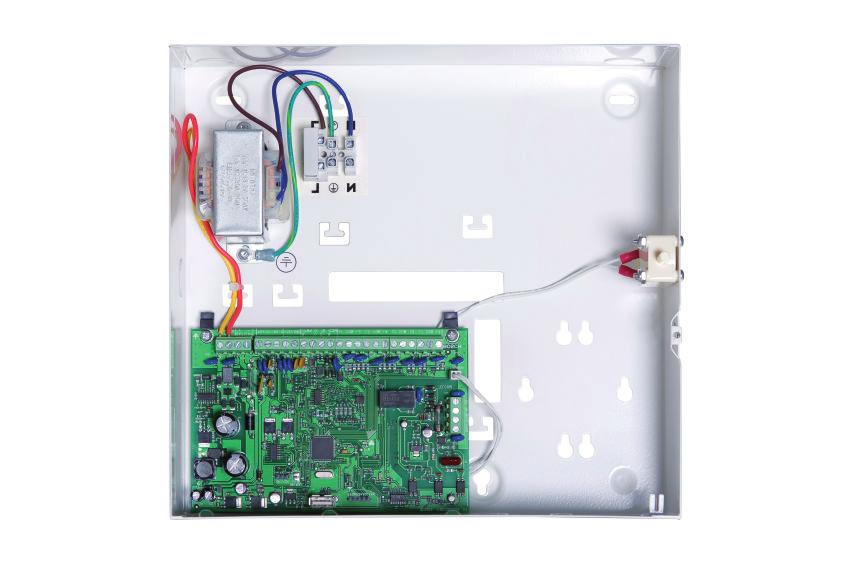

1 Inbrottslarmsystem AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS Kitet innehåller följande: En AMAX-apparat med språkpaket 1: engelska, polska, trkiska, ngerska En B450-M instickskommnikationsgränssnitt, mobil En B442 insticksmobilmodl, GPRS Centralapparaten är avsedd för användning i hemmiljö och på små till medelstora företag. Det har 8 sektioner och 2 områden och levereras med kapsling och transformator. En inbyggd PSTN-sändare skickar ett larm via det vanliga telefonnätet till en telefon och/eller en larmcentral samtidigt som ett röstmeddelande skickas till ägarens fasta telefon eller mobiltelefon för att informera om en obehörig persons närvaro. Installationen av systemet är enkel och kräver minimal programmering: standardinställningarna tgör redan 90 % av de tillgängliga fnktionerna. Programmering kan ske antingen med AMAX TEXT-, LCD- eller LEDmanöverpanelerna eller med programmeringsprogrammet (A-Link Pls). Inbrottssystemet kan användas med fast ansltna detektorer från Bosch. 8 fasta zoner / 2 områden / 64 användarkoder Inbyggd röstppringning Makrofnktion USB direct-ansltning Mobilappsfnktion B450-M Instickskommnikationsgränssnitt, mobil Conettix-instickskommnikationsgränssnittet är en strömförsörjd SDI2-, SDI- eller option-bssenhet med fyra kablar som ger dbbelriktad kommnikation med kompatibla centralapparater via kommersiella mobilnät genom en instickskommnikatör (säljs separat). B442 Insticksmobilmodl, GPRS B442 möjliggör IP-kommnikation över ett mobilt nätverk (GPRS) genom ansltning till en kompatibel BOSCH-centralapparat eller B450 Conettix Plg-in Commnicator Interface. Typiska användningsområden är: Larmrapportering till en larmcentral Fjärrprogrammering av centralapparat via fjärrprogrammeringsprogram för centralapparater som stöds Fjärrövervakning och -styrning via en mobilapp för centralapparater som stöds Personliga meddelanden via SMS för kompatibla centralapparater B442 är gjord för att säkra en mängd olika kommersiella processer och indstriprocesser. Flexibel ansltningsövervakning som täcker hela system, 128- till 256-bitars AES-kryptering och

2 2 AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS antisbstittionsfnktioner gör B442 särskilt lämpad för användning i miljöer som kräver hög säkerhet och för brandövervakning. Obs Mobilfnktioner kräver lämpligt SIM-kort och abonnemang. Systemöversikt 1 Kompatibel centralapparat från Bosch 2 Centralapparatens databss (SDI2, SDI eller option) 3 Instickskommnikationsgränssnit t 4 USB-ansltning för konfigration av instickskommnikationsgränssnit tet 5 B44x Insticksmobilkommnikatör (säljs separat) 6 ᅳ Mobilleverantörs nätverk 7 Internet/LAN/WAN 8 Arbetsstation för fjärrprogrammering 9 Kompatibel IP-mottagare (Bosch D6100IPv6 visas) USB B442 Insticksmobilmodl, GPRS PSTN Telephone Network CMS Phone A-Link Pls 1 B442 7 Nätverksansltning på fjärrdator B450-M Instickskommnikationsgränssnitt, mobil Conettix instickskommnikationsgränssnitt (B450/ B450-M) fngerar med instickskommnikatörer för primär eller sekndär larmkommnikation, fjärrprogramering och andra fjärrtillämpningar. Instickskommnikationsgränssnittet stöder Conettix IP-protokollet med fllständig atentisering, 256 bitars AES-kryptering och motstånd mot DoS-angrepp. Gränssnittet stöder även kompatibla Boschcentralapparater med SIA DC-09, CSV-IP. Gränssnittet är ett tillförlitligt sätt att lägga till mobilnätskommnikation i befintliga eller nya kommersiella säkerhetsinstallation och brandinstallationer. 1 Översikt över B450/B450-M-systemet Kompatibel centralapparat 8 Fjärr-PC som kör fjärrprogrammeringsprogram (RPS) 3 Antennkabel 9 Personliga meddelanden via SMS med centralapparater som stöds 4 Magnetisk basantenn 10 Ethernet-ansltning 5 Basstation hos nätverksoperatören 6 IP-nätverksmoln Fnktioner 11 Central larmcentral Grndfnktioner Tillkoppling/delvis tillkoppling med manöverpanelskod Tillkoppling/delvis tillkoppling med en knapp Inbyggd sändare med CID-/SIA-överföringsformat. Röstppringaren skickar pp till 4 inspelade meddelanden till den fasta telefonen/mobiltelefonen i händelse av ett larm. Meddelanden kan spelas in med A-Link Pls och skickas till centralapparaten med fjärrprogrammet A-Link Pls.

3 3 AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS 16-veckoscheman med alternativet för att lägga till ndantag i kalendern Tre programmerbara makron: flera enskilda fnktioner från manöverpanelen har kombinerats till en kndmakrofnktion som kan tföras med hjälp av en knapptryckning. Fjärrnderhåll (t.ex. gångtest och förbikoppling) Installatören kan aktivera läget för bekväm programmering tan larm eller tgångar tlöst I konfigrationer med flera områden (direkt aktivering och mltiaktivering) visas områdesstats Områdesnamn visas i manöverpanelens hvdområde eller textområde Fyra inbyggda tgångar (två övervakade) Upp till tre tgående händelsetyper kan konfigreras för en fysiska tgång Alla zoner tom sektion 1 kan användas med branddetektorer med fyra ledare Alla sektioner kan användas för signalläge (dörrsignal) Alla sektioner kan användas för att pptäcka sensorsabotage (DEOL) Sektioner kan förbikopplas av namn Testläge för tgångar och sektioner Valfria fnktioner Relätgångar på tilläggsmodl (med DX3010) Anslt tomhssirener och IP-kameror till en valfri modl med 8 reläer (DX3010) Programmeringsnyckel Armera, kringgå, isolera och använd tgångar och ställ frågor med appen RSC+ på mobila enheter (med B426-M eller B450-M med modlen B442 eller B443) Larmöverföring som tillval IP-kommnikation med protokollen Bosch Conettix IP, SIA DC09 UDP och SIA DC 09 TCP via B426-M och B450-M med modlen B442 eller B443 GPRS-kommnikation med protokollen Bosch Conettix IP, SIA DC09 UDP och SIA DC09 TCP via B450-M med modlen B442 eller B443 Fjärrprogrammering som tillval via A-Link Pls IP-kommnikation (B426-M och B450-M med modlen B442 eller B443) GPRS-kommnikation (B450-M med modlen B442 eller B443) Kommnikation med Boschs programvarpaket AMAX-systemet kan kommnicera med följande programvarpaket: Fjärrprogrammeringsprogramvaran A Link Pls AMAX-systemet kan användas och programmeras via programvaran A-Link Pls för fjärrprogrammering. All information om centralapparaten och statsinformation är tillgänglig och AMAX-panelen kan manövreras från en fjärranslten plats. A-Link Pls kan anslta till AMAX-centralapparaten via USB, IP eller modem. Kompatibilitetsinformation Grndläggande PSTN-modl (integrerad) Magnetkontakter Inbrottsdetektorer Rökdetektorer med fyra ledare Tillval Reläer IP-modl GPRS-/GSM-modl Format: Contact ID, SIA DC 03 Alla magnetkontakter, inklsive infällda, tanpåliggande och ytmonterade kontakter samt överhängda dörrkontakter. Alla konventionella inbrottsdetektorer, till exempel Ble Line, seismiska, PIR, TriTech, optiska och TriTech PIRmikrovåg. Konventionella 12 V rök-, värmeoch fotoelektriska rökdetektorer. DX3010-tgångsmodler B426-M och B450-M med modlen B442 eller B443 B450-M med modlen B442 eller B443 Det finns lite blandad litteratr. Läs databladet, broschyren och installationshandböckerna som är aktella om d vill ha mer information. Tillgängligheten beror på försäljningsregion. B450-M Instickskommnikationsgränssnitt, mobil Conettix IP-kommnikation Följande fnktioner stöds med instickskommnikatörsgränssnittet via BOSCH Conettix IP-protokollet och SIA DC-09 UDP, CSV-IP på centralapparater som stöds, däribland IP-larmkommnikation Fjärrprogrammering personliga aviseringar per SMS eller e-post med apparater som stöds. Adressering Använd adressomkopplaren för att enkelt tilldela en bssadress eller ställa in för USB- eller SMSkonfigration när så krävs. Lysdioder Tre lysdioder ger stats- och felsökningsinformation. Lysdiod Pls RX Indikation Ansltningsstats för instickskommnikatör och centralapparat Ett inkommande paket tas emot i bssen TX Ett tgående skickas i bssen

4 4 AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS B442 Insticksmobilmodl, GPRS Conettix IP-kommnikation via mobilnät B442 använder Conettix IP-protokoll, SIA DC-09 UDP och CSV-IP på centralapparater som stöds och har stöd för: Flexibla avsökningsintervall Skydd mot DNS-attacker Anti-replay-/antisbstittionsnycklar med Conettix Enkel installation och felsökning och enkelt nderhåll Ingen nätverksexpertis krävs på plats (inga brandväggs- eller roterinställningar) Dator eller specialverktyg krävs inte för installation och felsökning Diagnostiklampor för felsökning på plats Lysdiod Blå (STATUS) Röd Gl Fnktion Systemstatsindikator Oacceptabel signalstyrka Svag signalstyrka 1 Grön Bra signalstyrka 2 Grön Mycket bra signalstyrka Fjärrprogrammering av centralapparater från Bosch B442 har stöd för säker fjärrprogrammering av kompatibla centralapparater från Bosch. RSC+-mobilappsfnktion Appen RSC+ ger fjärråtkomst till kontrollpanelen via en mobil enhet. Följande fnktioner finns: Aktivering Framtvinga aktivering Inaktivering Kringgå eller slta kringgå en pnkt Isolera eller slta isolera Driftstgångar Statsfrågor Frågor om händelser eller historik RSC+-kompatibilitet Appen RSC+ kan användas med Android v5.0 eller senare. Appen RSC+ kan användas med ios v9.0 eller senare. RSC+-psh-aviseringar Som standard skickas psh-aviseringar för larm. Desstom kan psh-aviseringar aktiveras för systemhändelser och fel-/problemhändelser. Certifikat och godkännanden Region Överensstämmelse med regelverk/ kvalitetsmärkning Tyskland VdS H [AMAX 2100/3000, RFRC- OPT, RFUN, RFDW-RM, RFDW-SM, RFPR-12, RFDL-11, RFKF-TB, RFKB-FB] Eropa CE, AMAX panel 3000 Region Överensstämmelse med regelverk/ kvalitetsmärkning CE CE EMC, LVD, RoHS EMC, LVD, RoHS Installations- och konfigrationskommentarer B450-M Instickskommnikationsgränssnitt, mobil Monteringshänsyn Installera på en plats där det trådlösa nätverkets signalstyrka är acceptabel. Montera modlen på insidan av en kompatibel kapsling. Använd monteringsbilden med tre hål. Använd de medföljande monteringsskrvarna. Kabeldragningshänsyn Gränssnittet kopplas till en centralapparat med en databssansltning via modlens kopplingsplint eller dess direktansltningskontakter. Om installationen strömförsörjs via databssen tanför den kompatibla centralapparatens kapsling måste de maximala kabelavstånden i det tekniska specifikationerna följas. B442 Insticksmobilmodl, GPRS Monteringshänsyn Modlen går att koppla till en kompatibel centralapparat, som finns med ett antal olika kapslingar. Kabeldragningshänsyn Modlen går att anslta till kompatibla centralapparater tan verktyg eller några fysiska elkablar. B450/B450-M kopplas till centralapparatens databss när den används med B450/B450-M. Mobilmodlen har en skrv på SMAantennansltningen. Delar som medföljer Antal Komponent 1 En med språkpaket 1 (engelska, polska, trkiska, ngerska) med inbyggd PSTNkommnikationsmodl 1 Kapsling 1 Transformator 1 Sabotagekontakt 1 Terminalblock för strömförsörjning 1 Utrstningspaket med tillbehör: ändmotstånd 1 Handbok för AMAX-apparat 1 B450-M Instickskommnikationsgränssnitt, mobil 1 Paket med maskinvartillbehör 1 Direktansltningskablage 1 Litteratr om B450-M

5 5 AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS Antal Komponent 1 B442 Insticksmobilmodl, GPRS 1 Antenn 1 Litteratr om B442 Tekniska specifikationer Elektriska specifikationer Strömförsörjningstyp Transformator Transformator, matningsspänning i V AC EN = A 230 Transformator, tspänning i V AC 18 Transformator, nätström i VA 20 Transformatorsäkring i ma 500 Strömintag Lägsta driftspänning i V DC 195 Högsta driftspänning i V DC 253 Linjespänningsfrekvens i Hz 50 DC-tgång DC-tgång, maximal ström för alla komponenter i ma DC-tgång, maximal ström för alla komponenter: beroende av batteri Tillbehörstgång 1/2 Utspänning för tillbehör 1/2 Nominell tspänning vid tillbehör 1/2 Tillbehörstgång 1/2, maximal Vpp i mv Utspänningsområde vid tillbehör 1/2 Maximal tgående ström i ma för tillbehör 1/2 Utgångar Ah-batteri, viloläge 12 tim (ladda batteri till 80 % på 72 tim) = 550 ma 7 Ah-batteri, viloläge 36 tim + 15 min larmström 500 ma (ladda batteri till 80 % på 72 tim) = 150 ma +12 V/jord 13.8 (+3% / -5%) PO 1/PO 2, maximal övervakad tgång i ma 500 PO 3, maximal ström i ma 100 Optionsbss Nominell tspänning vid optionsbss Utspänningsområde vid optionsbss Optionsbss 1, maximal ström i ma Centralapparatens kretskort, maximal viloström i ma Batteri Batterityp 13.8 (+3% / -5%) V/7 Ah Bosch D 126 Låg batterinivå i V DC nder 11,0 Minsta batterinivå i V DC 10.8 Frekvensband för drift Energinivå för radiotrstning GSM900 Klass 4 (2 W) - GPRS klass 33 GSM1800 Klass 1 (1 W) - GPRS klass 33 UMTS2100 Klass 3 (0,25 W) Mekaniskt Mått i cm (H x B x D) 26,0 28,0 8,35 Vikt i g 1950 Apparatfnktioner Antal sektioner 8 Antal inbyggda zoner 8 Antal användare 64 Antal händelser Pinkodsvarianter Antal enheter Antal manöverpaneler 4 Antal DX 3010-modler 1 Antal GPRS-modler: B450-M med B442 eller B historikhändelser med tid och datm 256 EN-historikhändelser med tid och datm 256 larmsändarhändelser i historik med tid och datm 1

6 6 AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS Antal IP-modler: B426-M Zoner Zon 1 Zon 2 16 COM Sabotageskydd 2 (1 om 1 av GPRS-modlerna ovan är anslten) Enkel eller dbbel sltterminerad (2,2 kω) NC, NO 7 enkla eller dbbelbalanserade (EOL 2,2 kω) zoner NC, NO Sabotageingång för kapsling (minskar inte zonkapaciteten) B442 Insticksmobilmodl, GPRS Elektriska specifikationer Driftström Spänning (vid drift) 12 AWG (2,0 mm) 122 m D kan töka kabellängderna 300 m. Använd en separat strömförsörjning, t.ex. B520 Axiliary Power Spply Modle. Viloläge: 35 ma Larm: 150 ma 12 V DC, nominellt Mekaniska specifikationer Optionsbss Kortmått 50 93,5 15,25 mm Mått i mm 4-trådig, Ø 0,6 1,2 Maximal kabellängd i m Maximal bsslängd i m Miljöspecifikationer Lägsta drifttemperatr i C -10 Högsta drifttemperatr i C 55 Minsta relativa fktighet i % 10 Högsta relativa fktighet i % 95 Skyddsklass IP 30, IK (centralapparat till sista manöverpanel) 700 (högst 14 enheter, högst 8 knappsatser) B450-M Instickskommnikationsgränssnitt, mobil Omgivning Relativ lftfktighet Drifttemperatr 0 till 50 C Mekaniskt Mått Elektriska data Upp till 93 % vid 32 C, icke-kondenserande mm Antenn (ingår) Rndstrålande magnetisk basantenn Kabel på 2,5 m (8,2 fot) med SMAkontakt SIM-kort 3 V/1,8 V SIM (ppfyller rekommendationen GSM 11.12) Miljöspecifikationer Miljö Relativ lftfktighet Miljöklass III inomhs Drifttemperatr -10 till 55 C Beställningsinformation 5 93 % vid 32 C, icke-kondenserande AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS Kitet innehåller en, ett B450-M instickskommnikationsgränssnitt, mobil och en B442 insticksmobilmodl, GPRS Språkpaket 1: engelska, polska, trkiska, ngerska Inte certifierad enligt eropeiska standarder Ordernmmer AMAX2-P1G Tillbehör LCD-knappsatsen IUI-AMAX-LCD8, 8 zoner AMAX keypad 2000 D8, LCD-ikonmanöverpanel med åtta sektioner Ordernmmer IUI-AMAX-LCD8 Driftström Driftspänning Kablage Standby: Med mobilkommnikatör = 60 ma Larm: Med mobilkommnikatör = 180 ma (Bssdrift): 12 VDC nominellt LED-knappsatsen IUI-AMAX3-LED8, 8 zoner AMAX keypad 3000 L8 är en LED-manöverpanel med åtta sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED8 Databsskablarnas diameter 12 AWG till 22 AWG (2,0 till 0,06 mm) USB-kabel USB-kabel (Type A till A hane till hane) medföljer inte Databsskablarnas längd Maximal längd kabelstorlek 22 AWG (0,6 mm) 12 m 18 AWG (1,0 mm) 30 m 16 AWG (1,3 mm) 48 m LED-knappsatsen IUI-AMAX3-LCD16, 16 zoner AMAX keypad 3000 L16 är en LED-manöverpanel med 16 sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED16

7 7 AMAX2-P1G Intrångskit, en/pl/tr/h, GPRS Textknappsatsen IUI-AMAX4-TEXT AMAX keypad 4000 T, LCD-textmanöverpanel, två rader med 18 tecken vardera Ordernmmer IUI-AMAX4-TEXT Utgångstökaren DX3010, 8 reläer I paketet ingår endast DX3010-kortet Ordernmmer DX3010 AE20EN Kapsling för modl med sabotageskydd, EN AE20EN-plastkapsling för DX2010/DX3010 Ordernmmer AE20EN ICP-EZPK-programmeringsnyckel Blå nyckel för överföring av konfigrationer till och från Easy Series och AMAX-centralapparater. Ordernmmer ICP-EZPK ICP-EZRU-0106 ROM-UPPDATERINGSNYCKEL EZ V1 Grön nyckel för ppgradering av centralapparatsversioner Ordernmmer ICP-EZRU-0106 Representerad av: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Bosch Secrity Systems 2017 Data kan komma att ändras tan föregående meddelande sv, V2, 08. Dec 2017
