AMAX panel Inbrottslarmssystem AMAX panel fast anslutna sektioner/2 områden/64 användarkoder

Transkript

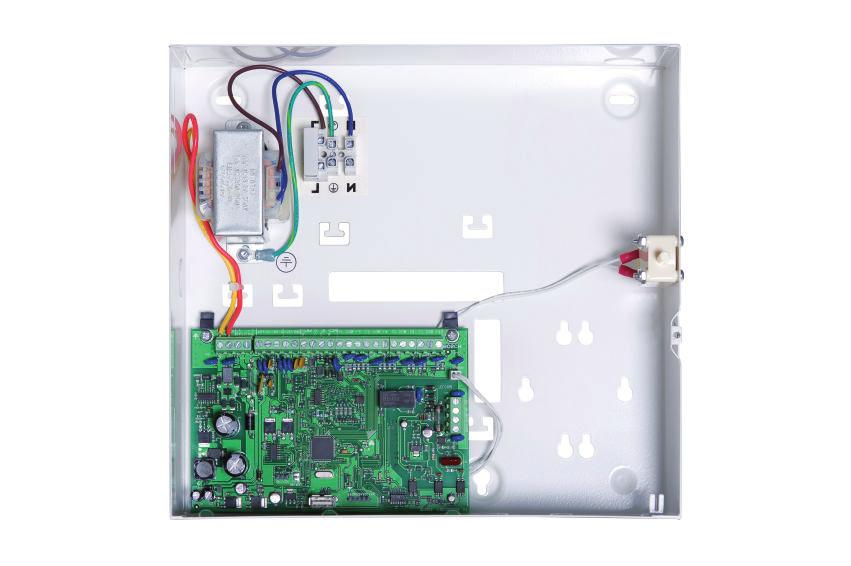

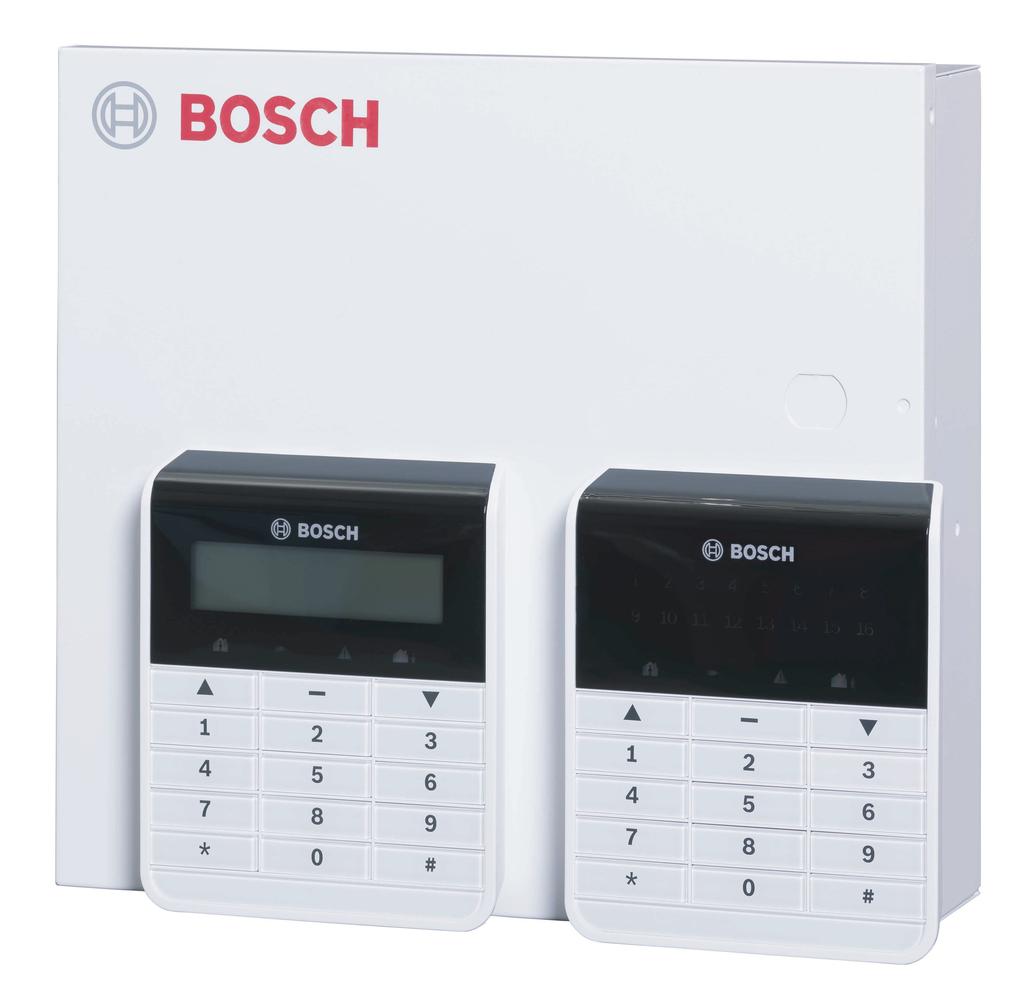

1 Inbrottslarmssystem AMAX panel 2100 AMAX panel Centralapparaten är avsedd för användning i hemmiljö och på små till medelstora företag. Det har 8 sektioner och 2 områden och levereras med kapsling och transformator. En inbyggd PSTN-sändare skickar ett larm via det vanliga telefonnätet till en telefon och/eller en larmcentral samtidigt som ett röstmeddelande skickas till ägarens fasta telefon eller mobiltelefon för att informera om en obehörig persons närvaro. Installationen av systemet är enkel och kräver minimal programmering: standardinställningarna tgör redan 90 % av de tillgängliga fnktionerna. Programmering kan ske antingen med AMAX TEXT-, LCD- eller LEDmanöverpanelerna eller med programmeringsprogrammet (A-Link Pls). Inbrottssystemet kan användas med fast ansltna detektorer från Bosch. 8 fast ansltna sektioner/2 områden/64 användarkoder logghändelser med datm och tid Inbyggd röstppringare Makrofnktion Direkt USB-ansltning Systemöversikt Option Bs PSTN Telephone Network CMS Phone Programming SW A-Link Pls

2 2 AMAX panel 2100 Fnktioner Den här centralapparaten är en inbrottscentral med 8 sektioner/2 områden, kapsling och transformator. I systemet ingår en PSTN-larmsändare som kan överföra ett larm via telefonnätet. Överför ett larm till en telefon och en larmcentral. Enkel programmering med AMAX TEXT-, LCD- och LED-manöverpanelerna eller med programvaran för fjärrprogrammering (A-Link Pls). Grndfnktioner Tillkoppling/delvis tillkoppling med manöverpanelskod Tillkoppling/delvis tillkoppling med en knapp Inbyggd sändare med CID-/SIA-överföringsformat. Röstppringaren skickar pp till fyra inspelade meddelanden till den fasta telefonen/mobiltelefonen i händelse av larm. Spela in meddelanden via datorn och skicka till centralapparaten med programvaran A- Link Pls för fjärrprogrammering. Programmera pp till 16 veckoscheman och ndantag i kalendern. Tre programmerbara makron: flera enskilda fnktioner från manöverpanelen har kombinerats till en kndmakrofnktion. Utför med hjälp av en knapptryckning. Utför fjärrnderhåll (t.ex. gångtest och förbikoppling) I konfigrationer med flera områden (direkt aktivering och mltiaktivering) visas områdesstats. Visa områdesnamnet på hvdmanöverpanelen Tre inbyggda tgångar (två övervakade) Använd valfri sektion med fyrtrådiga branddetektorer Använd valfri sektion för dörrsignalsläge (dörrsiren) Använd valfri sektion för att pptäcka detektorsabotage (DEOL) Testläge för tgångar och sektioner Tillvalsfnktioner Sektionsingångar på expansionsmodler (med DX2010) Relätgångar på expansionsmodlen (med DX3010) Anslt tomhssirener och IP-kameror till en tillvalsmodl med åtta reläer (DX3010) Programmeringsnyckel Larmöverföring som tillval IP-kommnikation med Bosch Conettix IP/SIA DC09 (UDP)-protokoll via B426-modl GPRS-kommnikation med Bosch Conettix IP I/SIA DC09 (UDP)-protokoll via B450-modl Fjärrprogrammering som tillval IP (modl B426) GPRS (modl B450) Videolarmsverifiering som tillval Erbjds tillsammans med DX3010-modlen med åtta reläer och kamerorna r IP 200-serien från Bosch. Med direkt videoverifiering sker en platskontroll och en minskning av antalet falsklarm via internet från alla möjliga platser rnt om i världen. Detta innebär att d eller larmcentralen kan få larmmeddelanden för att pptäcka exakt var larmet tlöstes och om det finns någon inkräktare. Kommnikation med Boschs programvarpaket AMAX-systemet kan kommnicera med följande programvarpaket: A-Link Pls (RPS) AMAX-systemet kan användas och programmeras via programvaran A-Link Pls för fjärrprogrammering. All information om centralapparaten och statsinformation är tillgänglig och AMAX-panelen kan manövreras från en fjärranslten plats. A-Link Pls kan anslta till AMAX-panelen via USB, IP eller modem. AMAX SDK (software development kit) AMAX SDK är en Windows DLL-fil (dynamic link library) som används för att integrera information från AMAXcentralapparaten i programvara från tredje part. AMAX SDK integrerar AMAX-centralapparatens fnktioner och möjliggör mottagning av data från AMAXcentralapparaten med programvara för systemhantering från tredje part. AMAX SDK kan anslta till AMAX-centralapparaten via USB eller IP. Kompatibilitetsinformation Grndläggande PSTN-sändare (integrerad) Magnetkontakter (1) Inbrottsdetektorer (1) Rökdetektorer med fyra kablar (1, 2) (1, 2) Tillval Sektion Reläer IP-kommnikationsenhet Alla konventionella inbrottsdetektorer, till exempel Ble Line, seismiska, PIR, TriTech, optiska och TriTech PIRmikrovåg. GPRS/GSMkommnikationsenhet Format: Contact ID, SIA Alla magnetkontakter, inklsive infällda, tanpåliggande och ytmonterade kontakter samt överhängda dörrkontakter. Konventionella 12 V rök- och värmedetektorer, samt optiska rökdetektorer. DX2010-sektionsingångsmodl DX3010-tgångsmodl B426 gränssnittsmodl för Ethernet-nätverk B450-modl Olika typer av information är tillgängliga. Läs mer i respektive datablad, broschyr och installationsgide om d vill ha mer information. Tillgängligheten beror på försäljningsregionen.

3 3 AMAX panel 2100 Certifikat och godkännanden Utspänning för +12 V/jord Region Certifiering Eropa CE AMAX panel 2100 family, AMAX panel 3000 family EN EN-ST ICP-AMAX2-P2-EN, ICP- AMAX2-P3-EN, ICP-AMAX3-P2-EN, ICP- AMAX3-P3-EN Sverige SBSC ICP-AMAX2-P3-EN Frankrike AFNOR B0 ICP-AMAX2-P2-EN, ICP-AMAX2-P3-EN Delar som medföljer CTN Antal Beskrivning AMAX panel serien Tekniska specifikationer Elektriska specifikationer Strömförsörjningstyp Transformator Transformator, matningsspänning i V AC 1 Inbrottscentral med 8 sektioner/2 områden med kapsling och transformator, sabotagesensor, integrerad PSTNkommnikationsenhet 1 Användarhandbok EN = A 230 Transformator, tspänning i V AC 18 Transformator, nätström i VA 20 Transformatorsäkring i ma Strömintag Lägsta driftspänning i V DC 195 Högsta driftspänning i V DC 253 Nominell tspänning vid Tillbehörstgång 1/2, maximal Vpp i mv Utspänningsområde vid Maximal tgående ström i ma för Utgångar PO 1/PO 2, maximal övervakad tgång i ma 13.8 (+3% / -5%) PO 3, maximal ström i ma 100 Optionsbss Nominell tspänning vid optionsbss Utspänningsområde vid optionsbss Optionsbss 1, maximal ström i ma Centralapparatens kretskort, maximal viloström i ma Batteri Batterityp 13.8 (+3% / -5%) V/7 Ah Bosch D 126 Låg batterinivå i V DC nder 11,0 Minsta batterinivå i V DC 10.8 Mekaniska specifikationer Linjespänningsfrekvens i Hz 50 Mått i cm (H x B x D) 26,0 28,0 8,35 mm DC-tgång DC-tgång, maximal ström för alla komponenter i ma DC-tgång, maximal ström för alla komponenter: beroende av batteri Tillbehörstgång 1/ Ah-batteri, viloläge 12 tim (ladda batteri till 80 % på 72 tim) = 550 ma 7 Ah-batteri, viloläge 36 tim + 15 min larmström ma (ladda batteri till 80 % på 72 tim) = 150 ma Vikt i g 1950 Centralapparatsfnktioner Antal sektioner 8 Antal användare 64 Antal händelser Pinkodsvarianter historikhändelser med tid och datm 256 EN historikhändelser med tid och datm 256 larmsändarhändelser i historik med tid och datm

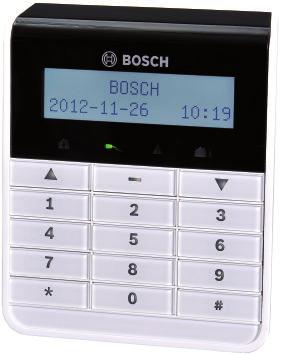

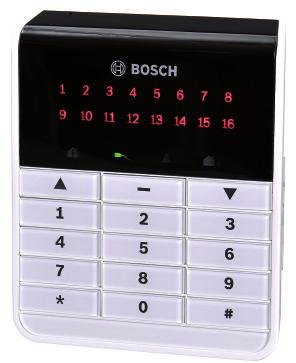

4 4 AMAX panel 2100 Antal enheter Antal manöverpaneler 4 Antal DX 3010-modler 1 Antal DX 4010-modler 1 Antal GPRS-modler: B450 med B442 eller B443, DX4020-G Antal IP-modler: B426 Sektioner Sektion 1 Sektion 2 16 COM Sabotageskydd Optionsbss Upp till 2 olika GPRS-modler, där varje GPRS-modl endast kan ansltas en gång 2 (1 om 1 av GPRS-modlerna ovan är anslten, 0 om 2 av GPRS-modlerna ovan är anslten) Enkla eller dbbelbalanserade (EOL 2,2 kω) sektioner NC, NO 7 enkla eller dbbelbalanserade (EOL 2,2 kω) sektioner NC, NO Sabotageingång för kapsling (minskar inte sektionskapaciteten) Mått i mm 4-trådig, Ø 0,6 1,2 Maximal kabellängd i m Maximal bsslängd i m Miljöspecifikationer Lägsta drifttemperatr i C -10 Högsta drifttemperatr i C 55 Minsta relativa fktighet i % 10 Högsta relativa fktighet i % 95 Skyddsklass IP 30, IK (centralapparat till sista manöverpanel) 700 (högst 14 enheter, högst 8 manöverpaneler) AMAX panel 2100 EN Språkpaket 3: engelska, spanska, polska, svenska Ordernmmer ICP-AMAX2-P3-EN Hårdvartillbehör Manöverpanel AMAX 2000 D8 AMAX manöverpanel 2000 D8, 8 sektioners LCD Iconmanöverpanel. Ordernmmer IUI-AMAX-LCD8 Manöverpanel AMAX 3000 L8 Manöverpanelen AMAX 3000 L8 är en lysdiodsmanöverpanel med 8 sektioner. Godkännande: EN nivå 2 Ordernmmer IUI-AMAX3-LED8 Manöverpanel AMAX 3000 L16 Manöverpanelen AMAX 3000 L8 är en lysdiodsmanöverpanel med 16 sektioner. Godkännande: EN nivå 2 Ordernmmer IUI-AMAX3-LED16 Manöverpanel AMAX 4000 T AMAX manöverpanel 4000 T, LCD-textmanöverpanel, två rader med 18 tecken vardera. Ordernmmer IUI-AMAX4-TEXT AMAX moderkort 2100 P4 Moderkort för AMAX panel 2100 Språkpaket 4: engelska, franska, spanska, portgisiska Ordernmmer ICP-AMAX2-PCBP4 ICP EZPK Programmeringsnyckel Blå nyckel för överföring av programmering till och från inbrottslarmet Easy Series. Ordernmmer ICP-EZPK DX2010 Expansionsenheter med åtta sektioner Sektionsexpansionsmodl med åtta DOEL-sektioner. Ordernmmer DX2010 Expanderingsenhet DX3010 med åtta tgångar I paketet ingår endast DX3010-kortet. Ordernmmer DX3010 AE20EN kapsling AE20EN-plastkapsling för DX2010/DX3010. Ordernmmer AE20EN Beställningsinformation Centralapparat AMAX 2100 Språkpaket 1: engelska, polska, trkiska Den här prodktvarianten är inte certifierad enligt eropeiska standarder. Ordernmmer ICP-AMAX2-P1 AMAX panel 2100 EN Språkpaket 2: franska, tyska, nederländska, portgisiska Ordernmmer ICP-AMAX2-P2-EN

5 5 AMAX panel 2100 Representeras av: Sweden: Robert Bosch AB Secrity Systems Isafjordsgatan Kista Phone: se.secritysystems@bosch.com Bosch Secrity Systems AB 2016 data kan ändras tan föregående meddelande sv, V20, 08. mar 2016
