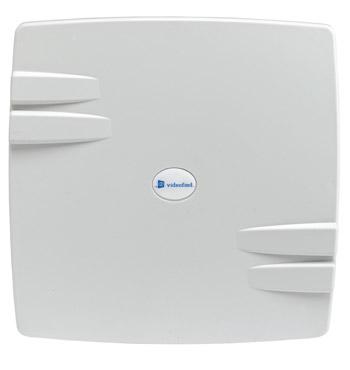

2 Centralapparat XTO-210 XTO210 är en trådlös, batteridriven, hybrid centralapparat avsett för kommersiella utomhustillämpningar av Videofied larmsystem. Systemet är ett utmärkt alternativ för byggarbetsplatser, mobilmaster, kraftverk, parkeringsplatser och andra oskyddade platser där GPRS-nätverk finns tillgängligt. FLEXIBEL STRÖMFÖRSÖRJNING, SÄKER KOMMUNIKATION XTO-210 drivs av fyra 3.6V litiumbatterier som, med normal systemaktivitet, har en livslängd på upp till fyra år. Panelen kan också anslutas till elnätet. Den dubbla sabotageskyddsfunktionen är aktiv i 24 timmar, oavsett om systemet är påkopplat eller inte. Ett larm avges om centralapparatens lock avlägsnas eller om centralapparaten bryts bort från monteringsytan. XTO-210 har IP65-kapsling. Systemet kopplas till och från genom angivande av kod via den externa fjärrkontrollen. XTO-panelen är försedd med tre programmerbara ingångar och två utgångar. Radio- och GPRS-kommunikationen på XTO-panelen förbättras ytterligare genom anslutning av externa antenner. ÖVERVAKAD TRÅDLÖS TEKNIK XTO-serien använder det patenterade S2View - Spread Spectrum Videofied Interactive AES, som med krypterad, trådlös teknik säkerställer optimal signalintegritet och säkerhet. Dubbelriktad RF-kommunikation mellan systemenheter och systemets kontrollpanel säkerställer hög signaltillförlitlighet. Integrerade antenner eliminerar utstickande trådar och stavar vilket underlättar installationen och minimerar skador. Panelen övervakar samtliga enheter (förutom fjärrkontrollen). KONFIGURERING/PROGRAMMERING Systemkonfiguration / programmering kan göras på plats med hjälp av alfanumerisk knappsats XMA-210. Via lättlästa LCD-displayer guidas du genom programmeringen med enkla ja- / nej-frågor. videoverifiering Med MotionViewer kopplat till säkerhetssystemet möjliggörs videoverifiering som del av inbrottslarmet. När systemet är aktiverat, och en inkräktare aktiverar MotionViewer, fångar den inbyggda kameran ett 10 sekunders digital videoklipp som skickas till larmcentralen. HISTORIK ÖVER HÄNDELSEFÖRLOPP Kontrollpanelen registrerar och lagrar alla systemaktiviteter och händelser i ett flashminne som inte kan rensas eller raderas. Historik / händelselogg kan visas med en alfanumerisk knappsats eller laddas ner via larmcentralen. Artikelnr: 70-XTO /5

3 Specifikationer Teknisk data Strömförsörjning (Alt 1) 12V DC / 2A Backup: 4 Alkaline 1.5V, D size, LR20 Batteritid: 1 år Strömförsörjning (Alt 2) 4 SAFT LSH 20 Batterier Batteritid: 4 år RF teknik: S2View Radiotyp: Spread Spectrum Bidirectional RF Radiofrekvens: 915 MHz Transmissionsäkerhet: AES krypteringsalgoritm Radiostörnings detektion: Ja Övervakning: Ja Antenn: Integrerad eller extern Sabotageskydd: Vägg och övertäckningsskydd Programmerbar ingång: 3 Programmerbar utgång: 2 Ingångar för tillkoppling: 2 Max brytspänning: 220VDC / 250VAC Max strömbrytning: 4A Max effektbrytning: 120VA Programmering: Alfanumeriska knappsatser eller Frontel fjärrkontrolls programvara Enheter per system: 25 per system Åtkomstkod: Max 20 Installationskoder: 1 (enbart för systemprogammering) Säkerhetsnivåer: 3 Larmningsläge: 2 Områden: 4 Kommunikationsformat: GPRS Protokoll: Frontel GPRS Överföring Kommunikationsformat: IP Kommunikaitontyp: GPRS cell Fjärrunderhåll: Enbart Frontel Downloader protokoll Videoöverföring: Genom Frontel protokoll till larmcentral Video Format: MPEG Storlek: 220 Kb Antal bilder: 5 bilder / sekund Bildformat: JPEG Bildstorlek: 320 x 240 pixlar Historik / Händelselogg: händelser lagrade på ett flashminne 3/5

4 Temperaturområde: -20 C / + 60 C Luftfuktighet: Max 95 % (icke kondenserande) Certifiering: FCC (XTO610) / UL 1023 (Ansökt för) Fysiska data Material: ABS-ULV0 Mått (b x h x d): 385 x 385 x 75 mm Potentialfri kontakt: Nej Input voltage: 12VDC (Max 15V) Input current: 3 ma max Programmerbar ingång: 3 Potentialfri kontakt: Nej Inputs voltage: 12VDC (Max15V) Programmerbar utgång: 2 4/5
