EL & AUTOMATIK. FGC 323/L Omkopplare Hand-0-Auto x x x x x Dioder for visning av drift, högnivå,

Transkript

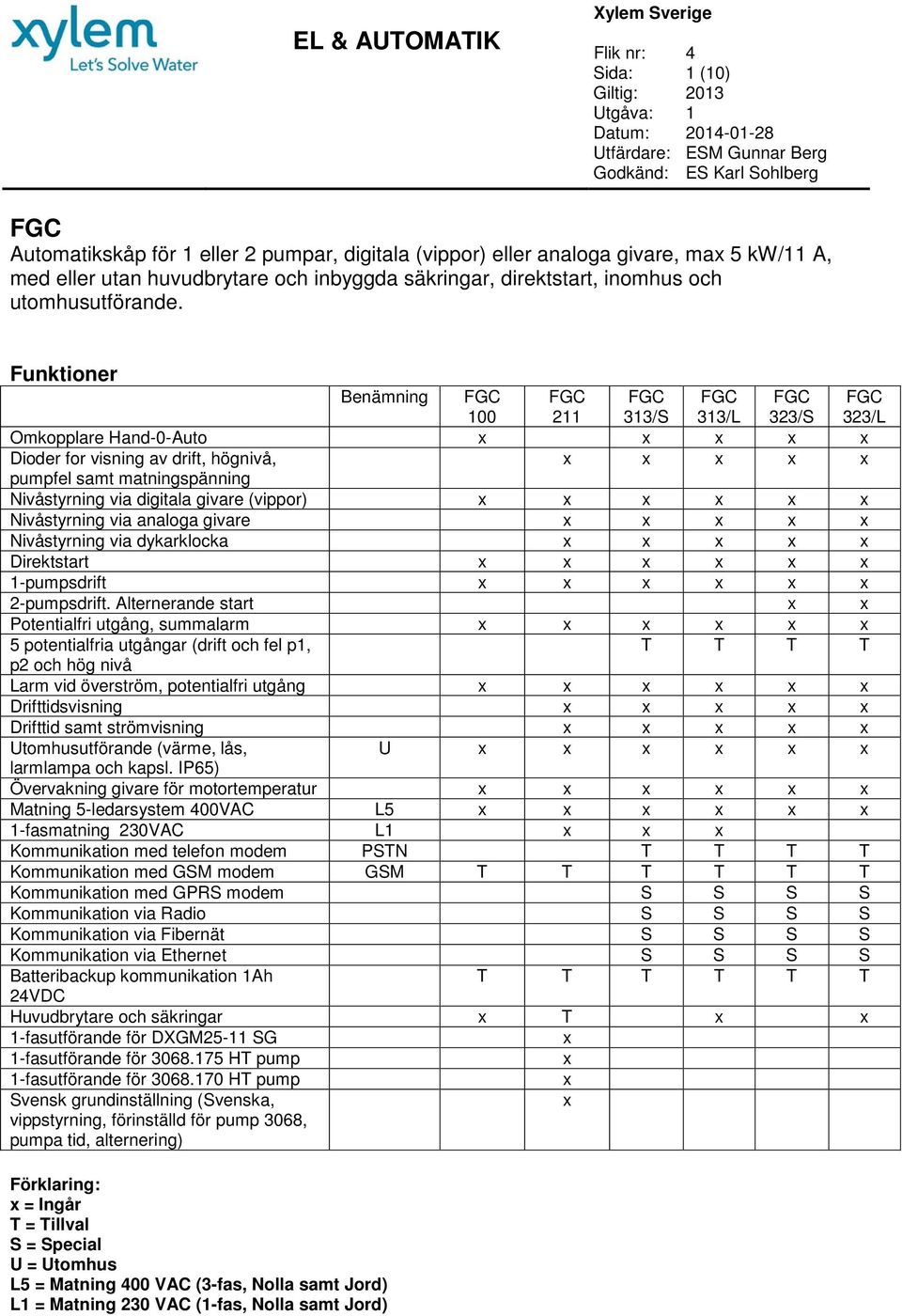

1 Sida: 1 (10) Automatikskåp för 1 eller 2 pumpar, digitala (vippor) eller analoga givare, max 5 kw/11 A, med eller utan huvudbrytare och inbyggda säkringar, direktstart, inomhus och utomhusutförande. Funktioner Benämning /S 313/L 323/S 323/L Omkopplare Hand-0-Auto x x x x x Dioder for visning av drift, högnivå, x x x x x pumpfel samt matningspänning Nivåstyrning via digitala givare (vippor) x x x x x x Nivåstyrning via analoga givare x x x x x Nivåstyrning via dykarklocka x x x x x Direktstart x x x x x x 1-pumpsdrift x x x x x x 2-pumpsdrift. Alternerande start x x Potentialfri utgång, summalarm x x x x x x 5 potentialfria utgångar (drift och fel p1, T T T T p2 och hög nivå Larm vid överström, potentialfri utgång x x x x x x Drifttidsvisning x x x x x Drifttid samt strömvisning x x x x x Utomhusutförande (värme, lås, U x x x x x x larmlampa och kapsl. IP65) Övervakning givare för motortemperatur x x x x x x Matning 5-ledarsystem 400VAC L5 x x x x x x 1-fasmatning 230VAC L1 x x x Kommunikation med telefon modem PSTN T T T T Kommunikation med GSM modem GSM T T T T T T Kommunikation med GPRS modem S S S S Kommunikation via Radio S S S S Kommunikation via Fibernät S S S S Kommunikation via Ethernet S S S S Batteribackup kommunikation 1Ah T T T T T T 24VDC Huvudbrytare och säkringar x T x x 1-fasutförande för DXGM25-11 SG x 1-fasutförande för HT pump x 1-fasutförande för HT pump x Svensk grundinställning (Svenska, vippstyrning, förinställd för pump 3068, pumpa tid, alternering) x Förklaring: x = Ingår T = Tillval S = Special U = Utomhus L5 = Matning 400 VAC (3-fas, Nolla samt Jord) L1 = Matning 230 VAC (1-fas, Nolla samt Jord)

2 Sida: 2 (10) -100 Utomhuskapsling i plast. Funktion pumpa på inställd tid samt hög nivå larm. Endast för nivåvippor typ ENM-10. Huvudbrytare, kontaktor, motorskydd, värme, larmlampa på tak. Hand-0-Auto omkopplare i skåp samt tryckknapp för återställning av summalarm. Manuell återställning vid utlöst termokontakt. 230 VAC uttag ingår i skåpet, avsäkrat 10A, jordfelsbrytare 30 ma. Avsett för 1 Pump. Matning 3-fas 400VAC, IP65-100/U/plast Dimension kapsling 400x300x180 mm (HxBxD) -100/2,5/U/PLAST 1,6 2, /4,0/U/PLAST 2,5 4, /6,3/U/PLAST 4,0 6, /U/plast/GSM Dimension kapsling 400x300x180 mm (HxBxD) GSM-Larmsändare ingår med sex digitala ingångar och två digitala utgångar. Batteri back-up ingår i modemet. Antenn monterad i skåp. Larm som ingår är spänningsbortfall, hög nivå pumpsump, termokontakt och utlöst motorskyddsbrytare. Abonnemang ingår ej, Telia telematik rekommenderas, simkort medföljer, kostnad ca 30 kr/månad. Konfigurering av larmsändarens telefonnummer ombseörjs av Bo Park AB vid order. Ej lagervara! Aktivering av simkort sker via blankett som finns på hemsidan Beskrivning Min(A) Max(A) Art nr -100/2,5/U/PLAST/GSM 1,6 2, /4,0/U/PLAST/GSM 2,5 4, /6,3/U/PLAST/GSM 4,0 6, Config Tool CD & Kabel SMS-Transciever V

3 Sida: 3 (10) 211 Styrenhet för en pump upp till 4,5kW/9A utan möjlighet till kommunikation. Automatikskåp för analog givare LTU401 alt. Vippor ENM-10 eller Dykarklocka. Vid utomhusmontage krävs ett värmeelement för att förhindra kondens. Matning 3-fas 400VAC, IP54-211/S5 med display, Small size -211/S5 0, Matning 230VAC, IP54-211/S1 med display Anpassad för pump DXGM25-11 SG -211/S1/DXGM 0,

4 Sida: 4 (10) -211 med display, utomhuskapsling i plast eller plåt. Huvudbrytare, värme, larmlampa på tak samt plintar för anslutning av pump. Matning 3-fas 400VAC, IP65-211/S5/U/plast (Small size) Dimension kapsling 300x300x180 mm (HxBxD) Motorskyddsbrytare MS116 ingår -211/S5/U/PLAST 0, /S5/U/plast/GSM (Small size) Dimension kapsling 300x300x180 mm (HxBxD) Motorskyddsbrytare MS116 ingår. GSM-Larmsändare ingår med sex digitala ingångar och två digitala utgångar. Batteri back-up ingår i modemet. Antenn monterad i skåp. Larm som ingår är spänningsbortfall, hög nivå och summalarm. Abonnemang ingår ej, Telia telematik rekommenderas, simkort medföljer. Kostnad ca 30 kr/månad. Konfigurering av larmsändarens telefonnummer ombseörjs av Bo Park AB vid order. Aktivering av simkort sker via blankett som finns på hemsidan. Ej lagervara! -211/S5/U/PLAST/GSM 0, Config Tool CD & Kabel SMS-Transciever V

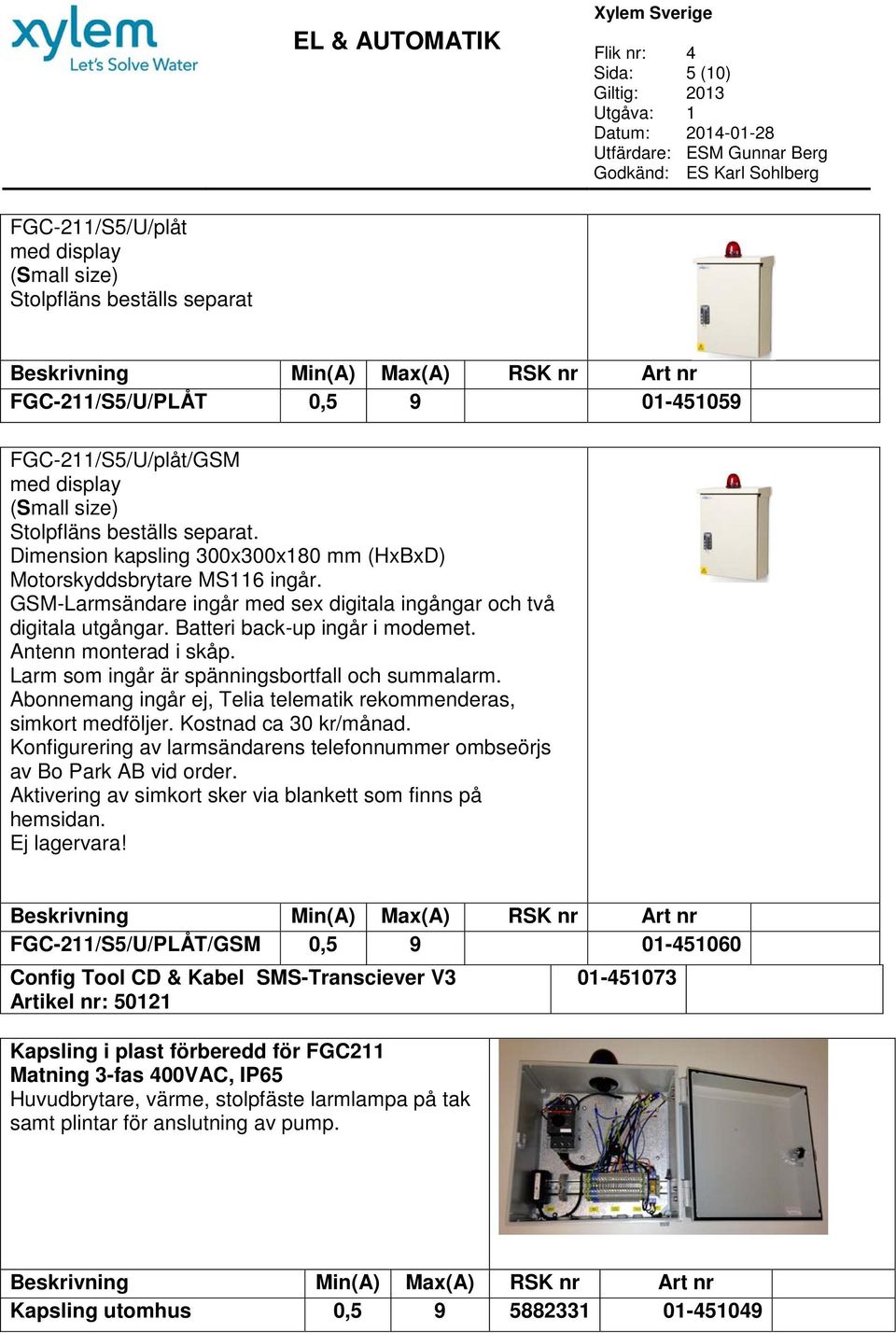

5 Sida: 5 (10) -211/S5/U/plåt med display (Small size) Stolpfläns beställs separat -211/S5/U/PLÅT 0, /S5/U/plåt/GSM med display (Small size) Stolpfläns beställs separat. Dimension kapsling 300x300x180 mm (HxBxD) Motorskyddsbrytare MS116 ingår. GSM-Larmsändare ingår med sex digitala ingångar och två digitala utgångar. Batteri back-up ingår i modemet. Antenn monterad i skåp. Larm som ingår är spänningsbortfall och summalarm. Abonnemang ingår ej, Telia telematik rekommenderas, simkort medföljer. Kostnad ca 30 kr/månad. Konfigurering av larmsändarens telefonnummer ombseörjs av Bo Park AB vid order. Aktivering av simkort sker via blankett som finns på hemsidan. Ej lagervara! -211/S5/U/PLÅT/GSM 0, Config Tool CD & Kabel SMS-Transciever V Artikel nr: Kapsling i plast förberedd för 211 Matning 3-fas 400VAC, IP65 Huvudbrytare, värme, stolpfäste larmlampa på tak samt plintar för anslutning av pump. Kapsling utomhus 0,

6 Sida: 6 (10) -211 Kapslingen innehåller kondensatorpaket. Motorskyddsbrytare, värme, larmlampa på tak samt plintar för anslutning av pump. IP65 Matning 230VAC Dimension kapsling 300x300x180 mm (HxBxD) -211/S1/U/plast för pump HT med display, utomhuskapsling i plast och kondensatorpaket. (Small size / Utomhus) ATEX mode måste parametreras i för att förhindra att pumpen går torrt. Beskrivning Min(A) Max(A) RSK Art nr nr - 211/S1/ HT/U/PLAST 0, /S1/U/plast för pump HT 1-fas 1,5kW med display, utomhuskapsling i plast och kondensatorpaket. (Small size / Utomhus) ATEX mode måste parametreras i för att förhindra att pumpen går torrt. Beskrivning Min(A) Max(A) RSK - 211/S1/ HT/U/PLAST Art nr nr 0,

7 Sida: 7 (10) 300 Styrning av upp till två pumpar upp till 5,5 kw/11a med möjlighet till kommunikation. GSM, PSTN finns som standardskåp nedan. GPRS, Radio, Fiber samt Ethernet levereras som specialorder. Automatikskåp för analog givare LTU401 alt. Vippor ENM-10 eller Dykarklocka. OBS! Max 9A per pump vid 2-pumpsdrift. Matning 3-fas 400VAC, IP54-313/S5 Small size 1 Pump -313/S /S5 med display Small size 2 Pumpar -323/S Matning 230VAC, IP54 Kapslingen innehåller kondensatorpaketet. IP54 Ej för utomhusmontage Matning 230VAC Dimension kapsling 400x300x180 mm (HxBxD) -313/L1/ HT 1,5 kw med display Large size 1 Pump ATEX mode måste parametreras i för att förhindra att pumpen går torrt. -313/L1/M3068/1-fas

8 Sida: 8 (10) Matning 400VAC, 1 eller 2 pumpar, med eller utan kommunikation, IP54 Huvudbrytare, huvudsäkring MCB 25A och separat avsäkrade pumpar MCB 16A. Batteri back-up ingår när kommunikation väljs. Åskskydd ingår för PSTN modemet. GSM-antenn ingår ej. Ej avsedd för utomhusmontage, tempererat utrymme krävs. Dimension kapsling 400x300x180 mm (HxBxD) -313/L5, med display samt med eller utan modem för kommunikation. 1 Pump Large size, Matning 3-fas (5), IP54, 1 Pump Kommunikation: GSM, PSTN. -313/L /L5/GSM /L5/PSTN /L5, med display samt med eller utan modem för kommunikation. 2 Pumpar Large size, Matning 3-fas (5), IP54, 2 Pumpar Kommunikation: GSM, PSTN. -323/L /L5/GSM /L5/PSTN

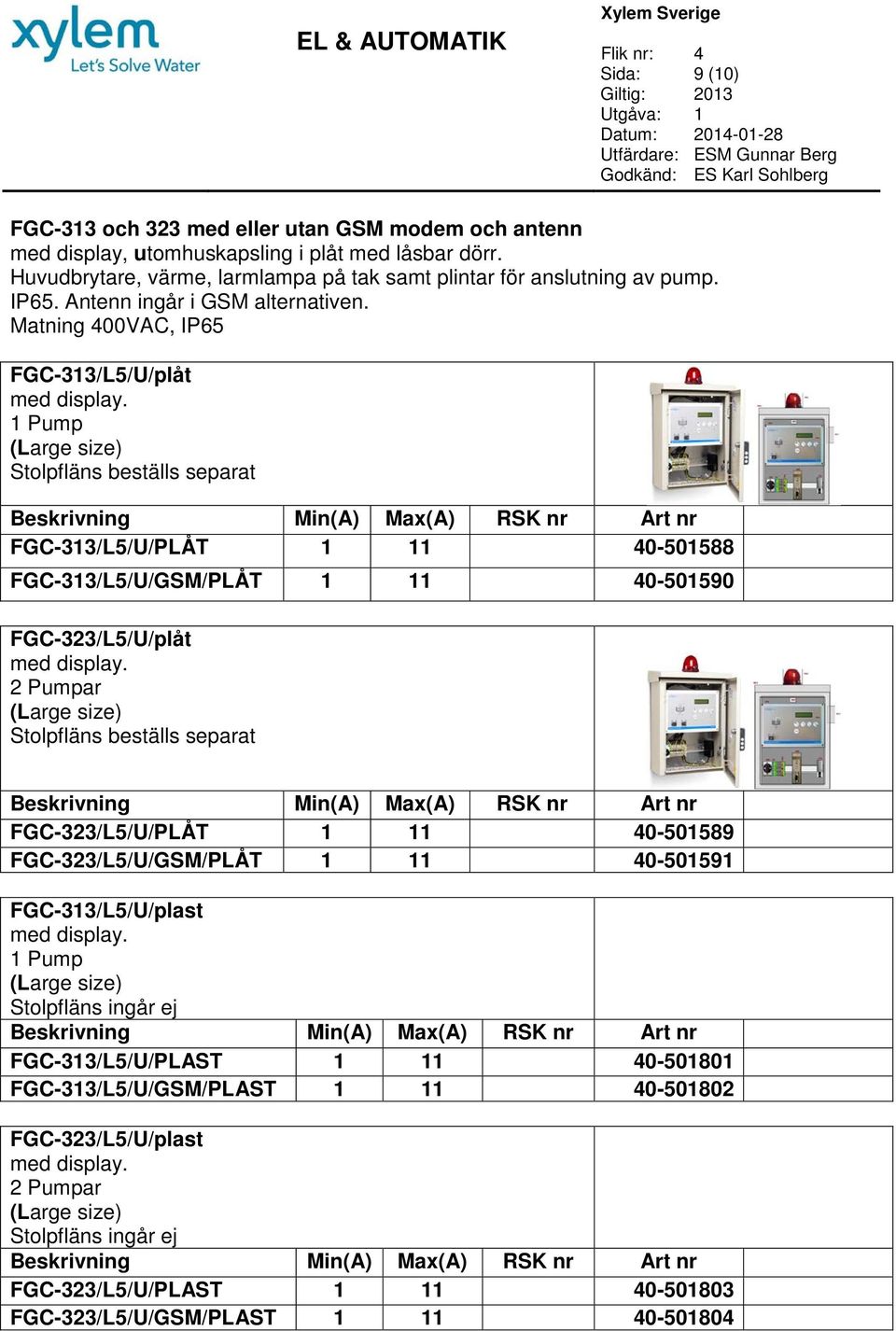

9 Sida: 9 (10) -313 och 323 med eller utan GSM modem och antenn med display, utomhuskapsling i plåt med låsbar dörr. Huvudbrytare, värme, larmlampa på tak samt plintar för anslutning av pump. IP65. Antenn ingår i GSM alternativen. Matning 400VAC, IP65-313/L5/U/plåt 1 Pump (Large size) Stolpfläns beställs separat -313/L5/U/PLÅT /L5/U/GSM/PLÅT /L5/U/plåt 2 Pumpar (Large size) Stolpfläns beställs separat -323/L5/U/PLÅT /L5/U/GSM/PLÅT /L5/U/plast 1 Pump (Large size) ej -313/L5/U/PLAST /L5/U/GSM/PLAST /L5/U/plast 2 Pumpar (Large size) ej -323/L5/U/PLAST /L5/U/GSM/PLAST

10 Sida: 10 (10)
