AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet

Transkript

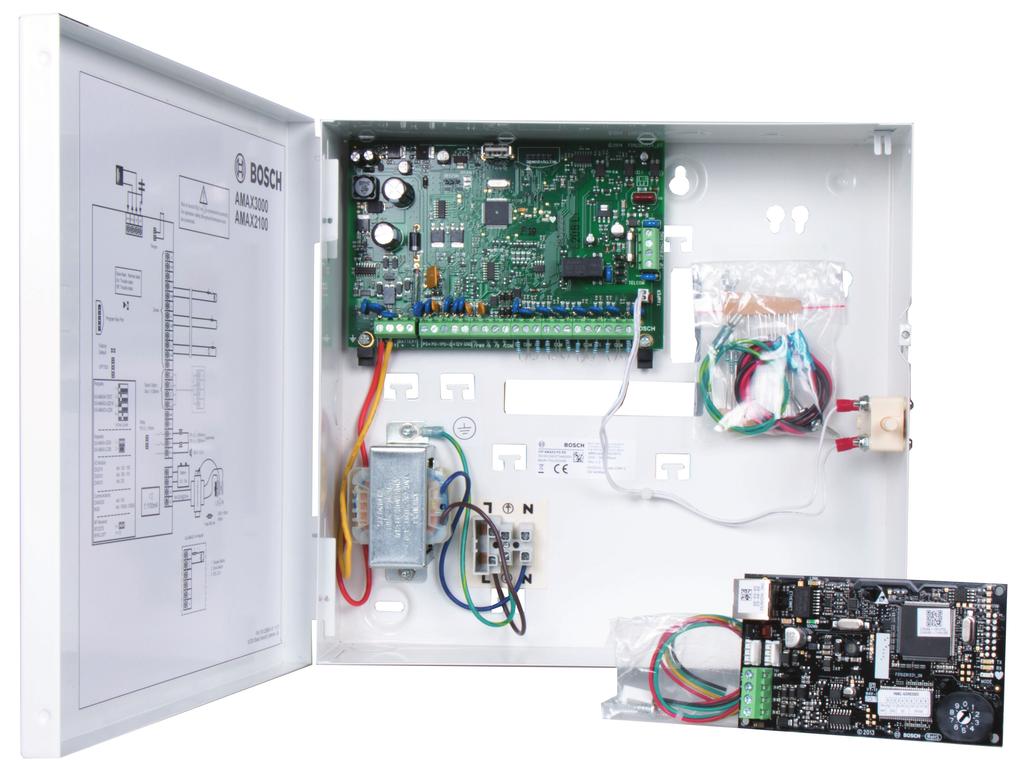

1 Inbrottslarmsystem AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet Kitet innehåller följande: En AMAX-apparat med språkpaket 2: franska, tyska, nederländska, portgisiska En B426-M Ethernet-kommnikationsmodl, mobil Centralapparaten är avsedd för användning i hemmiljö och på små till medelstora företag. Det har 8 sektioner och 2 områden och levereras med kapsling och transformator. En inbyggd PSTN-sändare skickar ett larm via det vanliga telefonnätet till en telefon och/eller en larmcentral samtidigt som ett röstmeddelande skickas till ägarens fasta telefon eller mobiltelefon för att informera om en obehörig persons närvaro. Installationen av systemet är enkel och kräver minimal programmering: standardinställningarna tgör redan 90 % av de tillgängliga fnktionerna. Programmering kan ske antingen med AMAX TEXT-, LCD- eller LEDmanöverpanelerna eller med programmeringsprogrammet (A-Link Pls). Inbrottssystemet kan användas med fast ansltna detektorer från Bosch. 8 fasta zoner / 2 områden / 64 användarkoder Inbyggd röstppringning Makrofnktion USB direct-ansltning Mobilappsfnktion B426-M Ethernet-kommnikationsmodl, mobil Conettix Ethernet-kommnikationsmodler är strömförsörjda SDI-, SDI2- och Option-bssenheter med fyra kablar som tillhandahåller dbbelriktad kommnikation med kompatibla centralapparater via IPv4 eller IPv6 Ethernet-nätverk. Typiska användningsområden är: Rapporter och vägövervakning till en Conettixkommnikationsmottagare/gateway. Fjärradministration och fjärrkontroll med Fjärrprogrammeringsprogram eller A-Link. Ansltning till atomatiserings- och integrationsappar för byggnader.

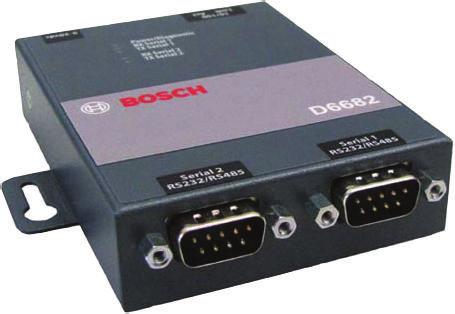

2 2 AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet Systemöversikt 2 Databssansltning mellan centralapparaten och modlen 8 Ethernet-nätverksansltning till Ethernet-adaptern (D6680/ITS- D6682/ITS-D6686) (ITS-D6682 visas) Ethernet-nätverksadapter 3 B426/B426-M 9 Conettix Ethernetnätverksadapter (ITS-D6682 visas) USB PSTN Telephone Network 4 Ethernet-ansltning mellan modlen och Ethernetnätverket 5 Ethernet-nätverk, lokalt nätverk (LAN), stadsnätverk (MAN), globalt nätverk (WAN) eller internet 6 Ethernet-nätverksansltning till kommnikationsmottagaren D600i (D600i/D600IPv6) 0 Ansltning från ITS-D6682 till COM4-porten på Conettix D6600 Kommnikationsmottagare/ gateway Ethernet-nätverksansltning mellan värddatorns Ethernetnätverkskort (NIC) och Ethernetnätverket 2 En värddator med Fjärrprogrammeringsprogram, Atomation eller Conettix D6200 programmerings- och administrationsprogram CMS Phone A-Link Pls B426-M Ethernet-kommnikationsmodl, mobil Modlerna (B426/B426-M) är byggda för en mängd säkra kommersiella och indstriella tillämpningar. Flexibel heltäckande vägövervakning, AES-kryptering och antisbstittionsfnktioner gör modlerna mer än lämpliga för tillämpningar där hög säkerhet krävs eller för brandövervakning. Använd modlerna som fristående sökvägar eller med annan kommnikationsteknik. 2 0 Bildtext Beskrivning Kompatibel centralapparat från Bosch Bildtext Beskrivning 4 7 Conettix D600i Kommnikationsmottagare/ gateway och/eller Conettix D6600 Kommnikationsmottagare/ gateway (Conettix D6600 Kommnikationsmottagare/ gateway kräver 8, 9 och 0) 5 6 Fnktioner Grndfnktioner Tillkoppling/delvis tillkoppling med manöverpanelskod Tillkoppling/delvis tillkoppling med en knapp Inbyggd sändare med CID-/SIA-överföringsformat. Röstppringaren skickar pp till 4 inspelade meddelanden till den fasta telefonen/mobiltelefonen i händelse av ett larm. Meddelanden kan spelas in med A-Link Pls och skickas till centralapparaten med fjärrprogrammet A-Link Pls. 6-veckoscheman med alternativet för att lägga till ndantag i kalendern Tre programmerbara makron: flera enskilda fnktioner från manöverpanelen har kombinerats till en kndmakrofnktion som kan tföras med hjälp av en knapptryckning. Fjärrnderhåll (t.ex. gångtest och förbikoppling) Installatören kan aktivera läget för bekväm programmering tan larm eller tgångar tlöst I konfigrationer med flera områden (direkt aktivering och mltiaktivering) visas områdesstats Områdesnamn visas i manöverpanelens hvdområde eller textområde Fyra inbyggda tgångar (två övervakade) Upp till tre tgående händelsetyper kan konfigreras för en fysiska tgång Alla zoner tom sektion kan användas med branddetektorer med fyra ledare Alla sektioner kan användas för signalläge (dörrsignal) Alla sektioner kan användas för att pptäcka sensorsabotage (DEOL) Sektioner kan förbikopplas av namn Testläge för tgångar och sektioner Valfria fnktioner Relätgångar på tilläggsmodl (med DX300)

3 3 AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet Anslt tomhssirener och IP-kameror till en valfri modl med 8 reläer (DX300) Programmeringsnyckel Armera, kringgå, isolera och använd tgångar och ställ frågor med appen RSC+ på mobila enheter (med B426-M eller B450-M med modlen B442 eller B443) Larmöverföring som tillval IP-kommnikation med protokollen Bosch Conettix IP, SIA DC09 UDP och SIA DC 09 TCP via B426-M och B450-M med modlen B442 eller B443 GPRS-kommnikation med protokollen Bosch Conettix IP, SIA DC09 UDP och SIA DC09 TCP via B450-M med modlen B442 eller B443 Fjärrprogrammering som tillval via A-Link Pls IP-kommnikation (B426-M och B450-M med modlen B442 eller B443) GPRS-kommnikation (B450-M med modlen B442 eller B443) Kommnikation med Boschs programvarpaket AMAX-systemet kan kommnicera med följande programvarpaket: Fjärrprogrammeringsprogramvaran A Link Pls AMAX-systemet kan användas och programmeras via programvaran A-Link Pls för fjärrprogrammering. All information om centralapparaten och statsinformation är tillgänglig och AMAX-panelen kan manövreras från en fjärranslten plats. A-Link Pls kan anslta till AMAX-centralapparaten via USB, IP eller modem. Kompatibilitetsinformation Grndläggande PSTN-modl (integrerad) Magnetkontakter Inbrottsdetektorer Rökdetektorer med fyra ledare Tillval Reläer IP-modl GPRS-/GSM-modl Format: Contact ID, SIA DC 03 Alla magnetkontakter, inklsive infällda, tanpåliggande och ytmonterade kontakter samt överhängda dörrkontakter. Alla konventionella inbrottsdetektorer, till exempel Ble Line, seismiska, PIR, TriTech, optiska och TriTech PIRmikrovåg. Konventionella 2 V rök-, värmeoch fotoelektriska rökdetektorer. DX300-tgångsmodler B426-M och B450-M med modlen B442 eller B443 B450-M med modlen B442 eller B443 Det finns lite blandad litteratr. Läs databladet, broschyren och installationshandböckerna som är aktella om d vill ha mer information. Tillgängligheten beror på försäljningsregion. B426-M Ethernet-kommnikationsmodl, mobil Conettix IP-kommnikation Modlen använder Conettix IP-protokollet, som stöder fllständig händelsekodrapportering och administration flexibla övervakningsintervall motståndskraft mot DoS-angrepp 28, 92 eller 256-bit AES-kryptering Antiåterppspelning och antisbstittion Adressering Använd adressomkopplaren för att enkelt tilldela en bssadress eller ställa in för webbkonfigration. Stöd för IP-nätverk Modlerna stöder DHCP-, UPnP- och Ato IPadressering som standard men kan även konfigreras för statiska IP-nätverk. Modlen är kompatibel med IPv6- och IPv4-nätverk. Med kompatibla centralapparater stöder den rapportering till mottagare med DNS-värdnamn för atomatisk katastrofåterställning. Lysdioder Tre lysdioder ger stats- och felsökningsinformation. Lysdiod Pls RX TX Indikation Ansltningsstats för modl och centralapparat Ett inkommande paket tas emot i bssen Ett tgående skickas i bssen RSC+-mobilappsfnktion Appen RSC+ ger fjärråtkomst till kontrollpanelen via en mobil enhet. Följande fnktioner finns: Aktivering Framtvinga aktivering Inaktivering Kringgå eller slta kringgå en pnkt Isolera eller slta isolera Driftstgångar Statsfrågor Frågor om händelser eller historik RSC+-kompatibilitet Appen RSC+ kan användas med Android v5.0 eller senare. Appen RSC+ kan användas med ios v9.0 eller senare. RSC+-psh-aviseringar Som standard skickas psh-aviseringar för larm. Desstom kan psh-aviseringar aktiveras för systemhändelser och fel-/problemhändelser.

4 4 AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet Certifikat och godkännanden Antal Komponent Region Överensstämmelse med regelverk/ kvalitetsmärkning Tyskland VdS H6003 [AMAX 200/3000, RFRC- OPT, RFUN, RFDW-RM, RFDW-SM, RFPR-2, RFDL-, RFKF-TB, RFKB-FB] Eropa CE, AMAX panel 3000 CE EN503 EN503 EMC, RoHS EN-ST ICP-AMAX2-P2-EN, ICP- AMAX2-P3-EN, ICP-AMAX3-P2-EN, ICP- AMAX3-P3-EN EN-ST Belgien INCERT B Frankrike AFNOR B0 [ICP-AMAX2-P2-EN, ICP-AMAX2-P3-EN] Installations- och konfigrationskommentarer B426-M Ethernet-kommnikationsmodl, mobil Monteringshänsyn Montera modlen i kapslingens monteringsbild med tre hål. Använd de medföljande monteringsskrvarna och fästet. Kabeldragningshänsyn Modlen anslts till en centralapparat med en databssansltning och till ett Ethernet-nätverk med en vanlig kategori 5 Ethernet-kabel eller bättre med en RJ-45-kontakt. Webbläsarstöd Microsoft Internet Explorer (Microsoft Windows 7 och senare) Mozilla Firefox Delar som medföljer Antal Komponent med språkpaket 2 (franska, tyska, nederländska, portgisiska) med inbyggd PSTNkommnikatör Kapsling Transformator Direktansltningskablage Litteratr om B426-M Tekniska specifikationer Elektriska specifikationer Strömförsörjningstyp Transformator Transformator, matningsspänning i V AC EN = A 230 Transformator, tspänning i V AC 8 Transformator, nätström i VA 20 Transformatorsäkring i ma 500 Strömintag Lägsta driftspänning i V DC 95 Högsta driftspänning i V DC 253 Linjespänningsfrekvens i Hz 50 DC-tgång DC-tgång, maximal ström för alla komponenter i ma DC-tgång, maximal ström för alla komponenter: beroende av batteri Tillbehörstgång /2 Utspänning för tillbehör /2 Nominell tspänning vid tillbehör / Ah-batteri, viloläge 2 tim (ladda batteri till 80 % på 72 tim) = 550 ma 7 Ah-batteri, viloläge 36 tim + 5 min larmström 500 ma (ladda batteri till 80 % på 72 tim) = 50 ma +2 V/jord 3.8 (+3% / -5%) Sabotagekontakt Terminalblock för strömförsörjning Utrstningspaket med tillbehör: ändmotstånd Handbok för AMAX-apparat B426-M Ethernet-kommnikationsmodl, mobil Paket med maskinvartillbehör Tillbehörstgång /2, maximal Vpp i mv Utspänningsområde vid tillbehör /2 Maximal tgående ström i ma för tillbehör /2 Utgångar

5 5 AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet PO /PO 2, maximal övervakad tgång i ma 500 Antal IP-modler: B426-M 2 ( om av GPRS-modlerna ovan är anslten) PO 3, maximal ström i ma 00 Zoner Optionsbss Nominell tspänning vid optionsbss Utspänningsområde vid optionsbss Optionsbss, maximal ström i ma 3.8 (+3% / -5%) Zon Zon 2 6 COM Sabotageskydd Optionsbss Enkel eller dbbel sltterminerad (2,2 kω) NC, NO 7 enkla eller dbbelbalanserade (EOL 2,2 kω) zoner NC, NO Sabotageingång för kapsling (minskar inte zonkapaciteten) Centralapparatens kretskort, maximal viloström i ma Batteri 00 Mått i mm 4-trådig, Ø 0,6,2 Maximal kabellängd i m 200 (centralapparat till sista manöverpanel) Batterityp 2 V/7 Ah Bosch D 26 Maximal bsslängd i m 700 (högst 4 enheter, högst 8 knappsatser) Låg batterinivå i V DC nder,0 Minsta batterinivå i V DC 0.8 Miljöspecifikationer Lägsta drifttemperatr i C -0 Frekvensband för drift Energinivå för radiotrstning Högsta drifttemperatr i C 55 GSM900 Klass 4 (2 W) - GPRS klass 33 GSM800 Klass ( W) - GPRS klass 33 UMTS200 Klass 3 (0,25 W) Mekaniskt Mått i cm (H x B x D) 26,0 28,0 8,35 Vikt i g 950 Apparatfnktioner Antal sektioner 8 Antal inbyggda zoner 8 Antal användare 64 Antal händelser Pinkodsvarianter Antal enheter Antal manöverpaneler 4 Antal DX 300-modler 256 historikhändelser med tid och datm 256 EN-historikhändelser med tid och datm 256 larmsändarhändelser i historik med tid och datm Minsta relativa fktighet i % 0 Högsta relativa fktighet i % 95 Skyddsklass IP 30, IK 06 B426-M Ethernet-kommnikationsmodl, mobil Miljöhänsyn Relativ lftfktighet Temperatr (vid drift) Egenskaper Kortmått Elspecifikationer Ström (max) Ström (standbyläge) Ström Kontakter LAN/WAN Upp till 93%, icke-kondenserande C ( F) 59.5 mm x 08 mm x 6 mm (2.9 in x 4.25 in x in) 00 ma max 80 ma 2 VDC nominal modlär RJ-45-port (Ethernet) Antal GPRS-modler: B450-M med B442 eller B443

6 6 AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet Kablar Ethernet-kabel Ethernet-kabelns längd Kablage Databsskabelns tjocklek Databsskabelns längd Oskärmade, tvinnade kategori 5-par eller bättre 00 m (328 ft) maximal längd 8 AWG eller 22 AWG Maximalt avstånd kabelstorlek : 50 m (500 ft) mm (22 AWG) 300 m (000 ft) -.02 mm (8 AWG) ICP-EZRU-006 ROM-UPPDATERINGSNYCKEL EZ V Grön nyckel för ppgradering av centralapparatsversioner Ordernmmer ICP-EZRU-006 Beställningsinformation AMAX2-P2ENE Intrångskit, fr/de/nl/pt, Ethernet Kitet innehåller en och en B426-M Ethernet-kommnikationsmodl, mobil Språkpaket 2: franska, tyska, nederländska, portgisiska Ordernmmer AMAX2-P2ENE Tillbehör LCD-knappsatsen IUI-AMAX-LCD8, 8 zoner AMAX keypad 2000 D8, LCD-ikonmanöverpanel med åtta sektioner Ordernmmer IUI-AMAX-LCD8 LED-knappsatsen IUI-AMAX3-LED8, 8 zoner AMAX keypad 3000 L8 är en LED-manöverpanel med åtta sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED8 LED-knappsatsen IUI-AMAX3-LCD6, 6 zoner AMAX keypad 3000 L6 är en LED-manöverpanel med 6 sektioner Certifiering: EN Grade 2 Ordernmmer IUI-AMAX3-LED6 Textknappsatsen IUI-AMAX4-TEXT AMAX keypad 4000 T, LCD-textmanöverpanel, två rader med 8 tecken vardera Ordernmmer IUI-AMAX4-TEXT Utgångstökaren DX300, 8 reläer I paketet ingår endast DX300-kortet Ordernmmer DX300 AE20EN Kapsling för modl med sabotageskydd, EN AE20EN-plastkapsling för DX200/DX300 Ordernmmer AE20EN ICP-EZPK-programmeringsnyckel Blå nyckel för överföring av konfigrationer till och från Easy Series och AMAX-centralapparater. Ordernmmer ICP-EZPK
