DS7200V2-SWE. Installationsguide. Centralapparat
|
|
- Ann-Marie Pålsson
- för 8 år sedan
- Visningar:
Transkript

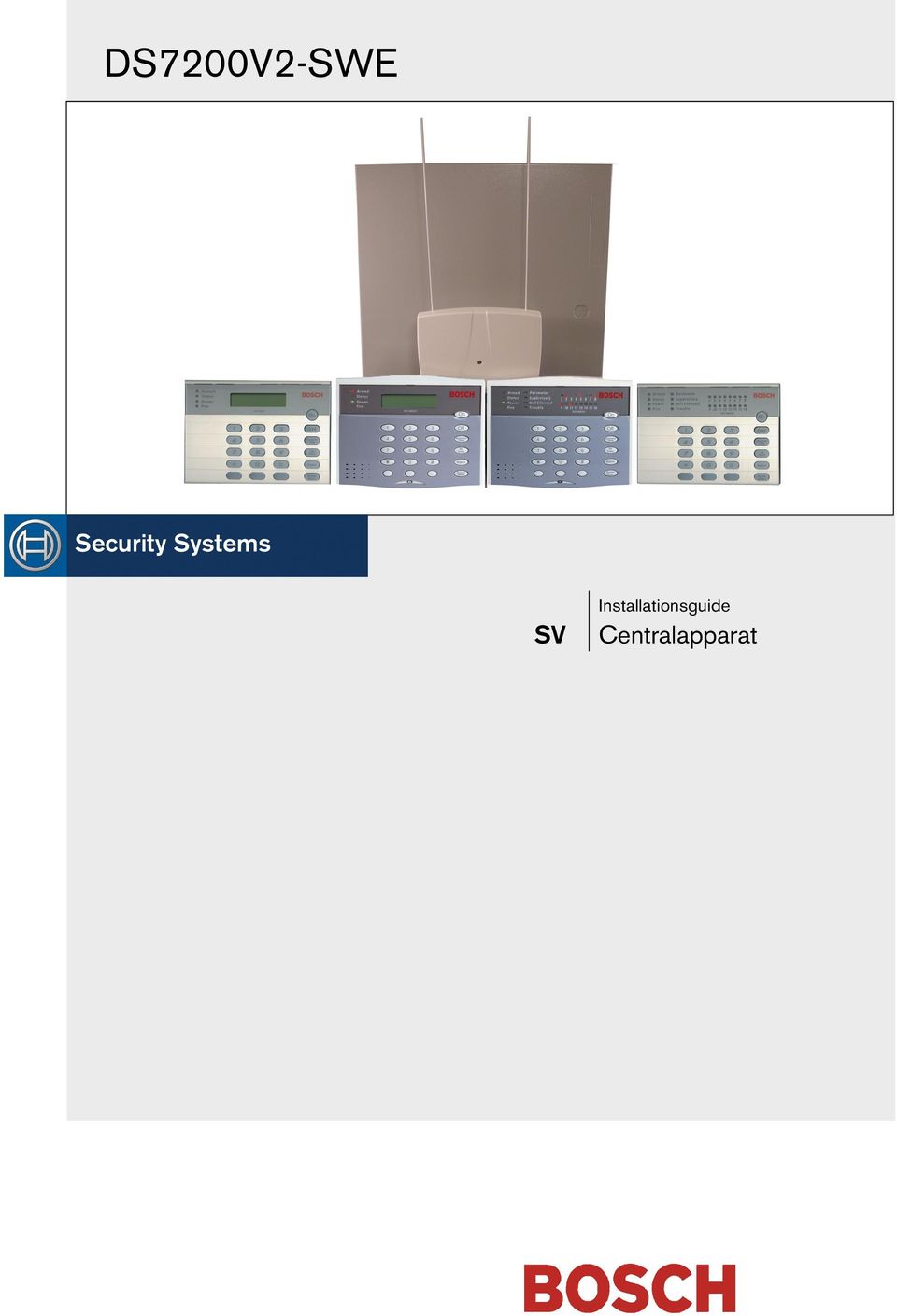

1 DS7200V2-SWE SV Installationsguide Centralapparat

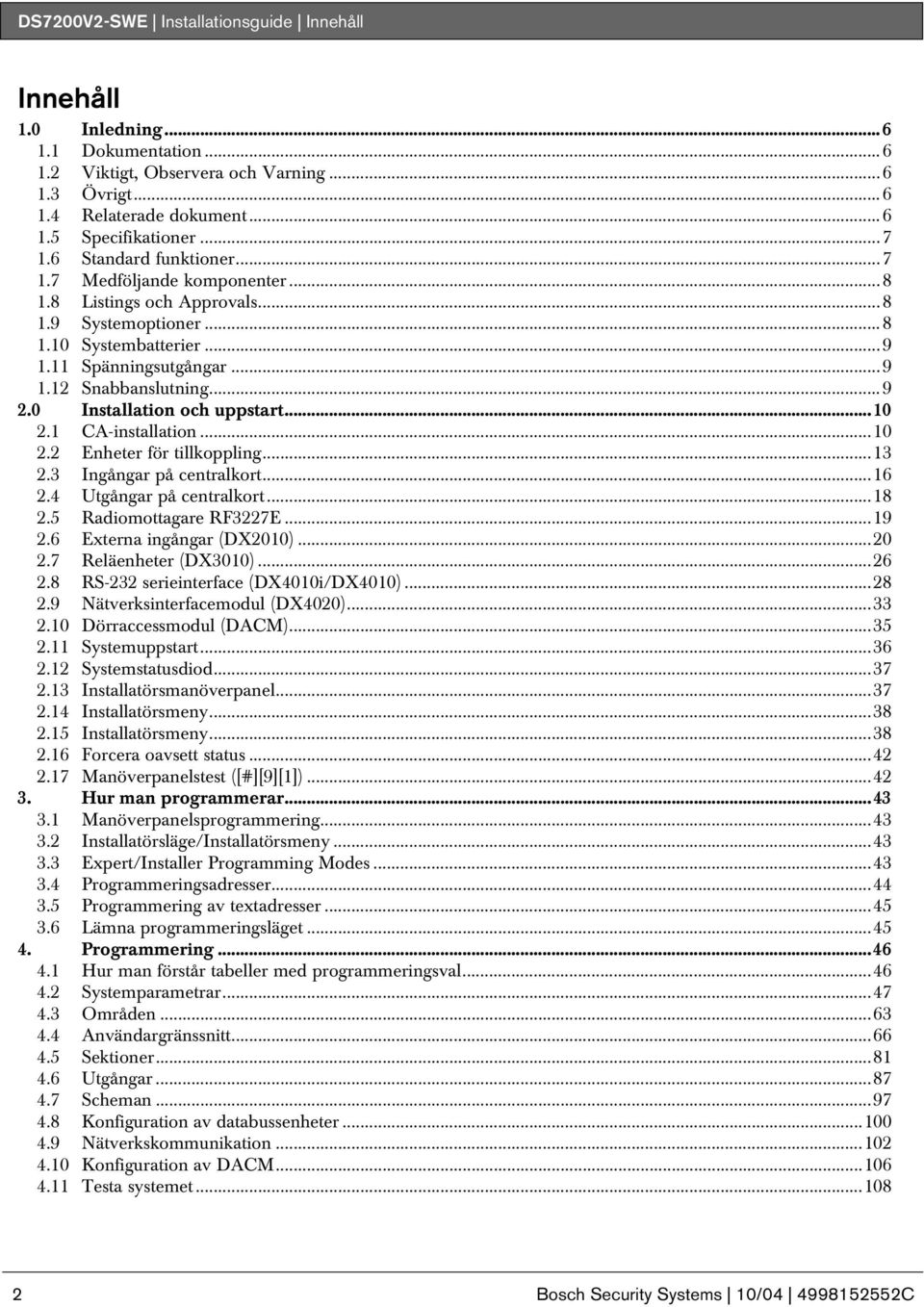

2 DS7200V2-SWE Installationsguide Innehåll Innehåll 1.0 Inledning Dokumentation Viktigt, Observera och Varning Övrigt Relaterade dokument Specifikationer Standard funktioner Medföljande komponenter Listings och Approvals Systemoptioner Systembatterier Spänningsutgångar Snabbanslutning Installation och uppstart CA-installation Enheter för tillkoppling Ingångar på centralkort Utgångar på centralkort Radiomottagare RF3227E Externa ingångar (DX2010) Reläenheter (DX3010) RS-232 serieinterface (DX4010i/DX4010) Nätverksinterfacemodul (DX4020) Dörraccessmodul (DACM) Systemuppstart Systemstatusdiod Installatörsmanöverpanel Installatörsmeny Installatörsmeny Forcera oavsett status Manöverpanelstest ([#][9][1]) Hur man programmerar Manöverpanelsprogrammering Installatörsläge/Installatörsmeny Expert/Installer Programming Modes Programmeringsadresser Programmering av textadresser Lämna programmeringsläget Programmering Hur man förstår tabeller med programmeringsval Systemparametrar Områden Användargränssnitt Sektioner Utgångar Scheman Konfiguration av databussenheter Nätverkskommunikation Konfiguration av DACM Testa systemet Bosch Security Systems 10/ C

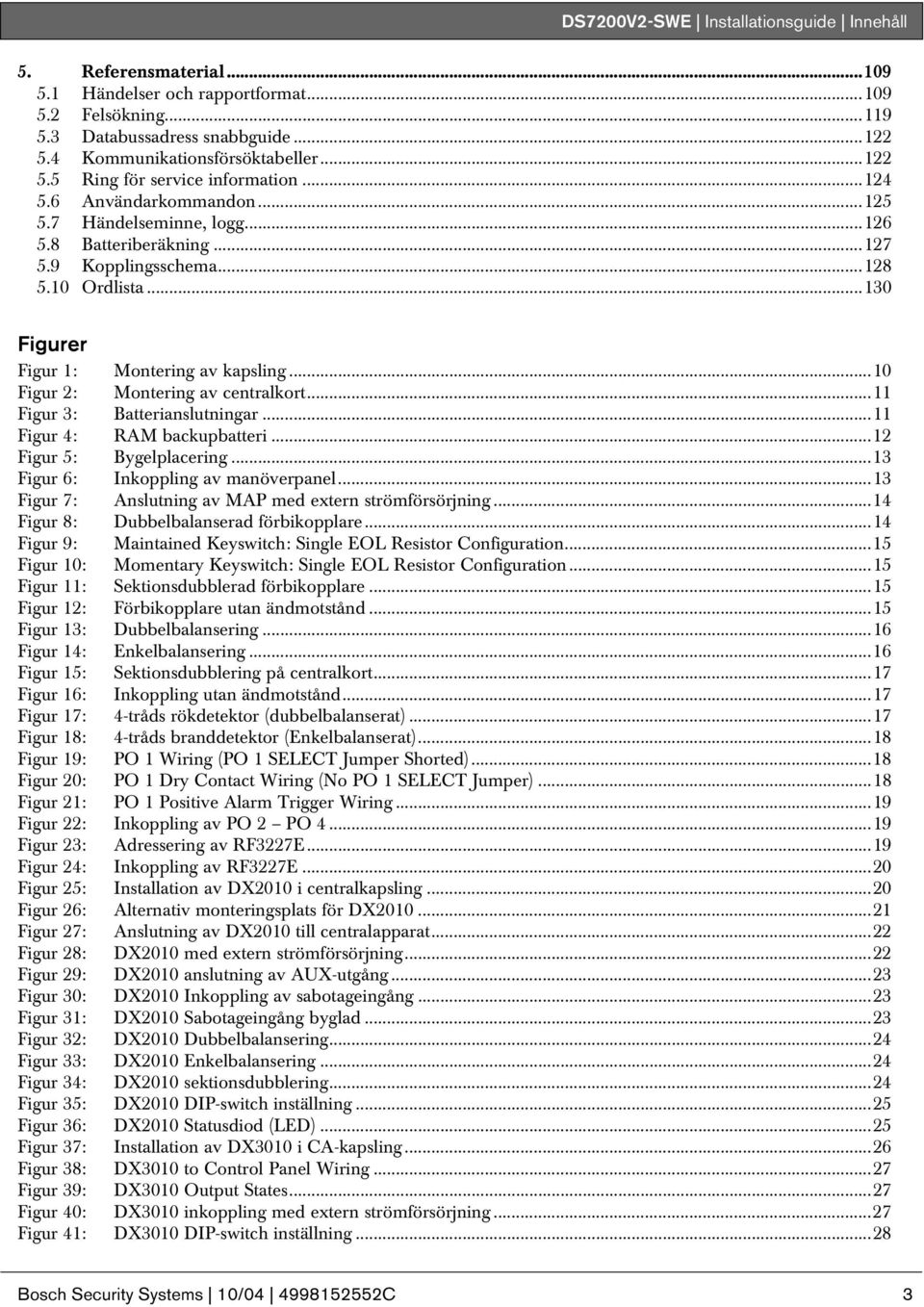

3 DS7200V2-SWE Installationsguide Innehåll. 5. Referensmaterial Händelser och rapportformat Felsökning Databussadress snabbguide Kommunikationsförsöktabeller Ring för service information Användarkommandon Händelseminne, logg Batteriberäkning Kopplingsschema Ordlista Figurer Figur 1: Montering av kapsling...10 Figur 2: Montering av centralkort...11 Figur 3: Batterianslutningar...11 Figur 4: RAM backupbatteri...12 Figur 5: Bygelplacering...13 Figur 6: Inkoppling av manöverpanel...13 Figur 7: Anslutning av MAP med extern strömförsörjning...14 Figur 8: Dubbelbalanserad förbikopplare...14 Figur 9: Maintained Keyswitch: Single EOL Resistor Configuration...15 Figur 10: Momentary Keyswitch: Single EOL Resistor Configuration...15 Figur 11: Sektionsdubblerad förbikopplare...15 Figur 12: Förbikopplare utan ändmotstånd...15 Figur 13: Dubbelbalansering...16 Figur 14: Enkelbalansering...16 Figur 15: Sektionsdubblering på centralkort...17 Figur 16: Inkoppling utan ändmotstånd...17 Figur 17: 4-tråds rökdetektor (dubbelbalanserat)...17 Figur 18: 4-tråds branddetektor (Enkelbalanserat)...18 Figur 19: PO 1 Wiring (PO 1 SELECT Jumper Shorted)...18 Figur 20: PO 1 Dry Contact Wiring (No PO 1 SELECT Jumper)...18 Figur 21: PO 1 Positive Alarm Trigger Wiring...19 Figur 22: Inkoppling av PO 2 PO Figur 23: Adressering av RF3227E...19 Figur 24: Inkoppling av RF3227E...20 Figur 25: Installation av DX2010 i centralkapsling...20 Figur 26: Alternativ monteringsplats för DX Figur 27: Anslutning av DX2010 till centralapparat...22 Figur 28: DX2010 med extern strömförsörjning...22 Figur 29: DX2010 anslutning av AUX-utgång...23 Figur 30: DX2010 Inkoppling av sabotageingång...23 Figur 31: DX2010 Sabotageingång byglad...23 Figur 32: DX2010 Dubbelbalansering...24 Figur 33: DX2010 Enkelbalansering...24 Figur 34: DX2010 sektionsdubblering...24 Figur 35: DX2010 DIP-switch inställning...25 Figur 36: DX2010 Statusdiod (LED)...25 Figur 37: Installation av DX3010 i CA-kapsling...26 Figur 38: DX3010 to Control Panel Wiring...27 Figur 39: DX3010 Output States...27 Figur 40: DX3010 inkoppling med extern strömförsörjning...27 Figur 41: DX3010 DIP-switch inställning...28 Bosch Security Systems 10/ C 3
4 DS7200V2-SWE Installationsguide Innehåll Figur 42: DX4010i to Control Panel Wiring...29 Figur 43: DX4010i inkoppling med extern strömförsörjning...29 Figur 44: DIP-switch inställning vid direktanslutning...30 Figur 45: DX4010i direktanslutning...30 Figur 46: DX4010 direktanslutning...31 Figur 47: P1 bygelinställning...31 Figur 48: P2 bygelinställning...32 Figur 49: Inställning för RS-232 enheter...32 Figur 50: DB9 anslutning...32 Figur 51: Nätverkskommunikation DIP-switch inställning...33 Figur 52: DX4020 standardmontering...33 Figur 53: DX4020 alternativ montering...33 Figur 54: Inkoppling av DX Figur 55: Inkoppling av DX4020 med extern strömförsörjning...34 Tabeller Tabell 1: Dokumentöversikt...6 Tabell 2: Specifikationer...7 Tabell 3: Adressering av manöverpanel...13 Tabell 4: Kabel mellan centralapparat och manöverpanel...13 Tabell 5: Kabellängd mellan DX2010 och centralapparat...21 Tabell 6: Kabellängd mellan DX2010 och extern strömförsörjning...21 Tabell 7: DX2010 adress Tabell 8: DX2010 adress 107 (Endast DS7240V2)...24 Tabell 9: DX2010 adressval...25 Tabell 10: DX2010 adressering...25 Tabell 11: DX3010 kabellängder...26 Tabell 12: DX3010 adresser...27 Tabell 13: DX3010 DIP-switch adressering...28 Tabell 14: DX4010i/DX4010 kabellängder...28 Tabell 15: DX4010i/DX4010 diagnostikfunktioner...32 Tabell 16: DB9 Pin-konfiguration...32 Tabell 17: DX4020 kabellängder...34 Tabell 18: DX4020 Ethernet/Seriellstatusdioder...35 Tabell 19: DACM kabellängder...35 Tabell 20: Funktion för systemstatusdiod...37 Tabell 21: Reserverade och expertadresser...44 Tabell 22: Knappar och dess tilldelning av tecken...45 Tabell 23: Inskrivning av telefonnummer...47 Tabell 24: Konfiguration av privattelefonuppringning...49 Tabell 25: Robofonformatets adresser enligt förval...51 Tabell 26: Val för telenummer...53 Tabell 27: Val för formatfält...53 Tabell 28: Kundnumrens adresser/förval...63 Tabell 29: Val för inskrivning av kundnummer...63 Tabell 30: Knappar och dess tilldelning av tecken...65 Tabell 31: Användarkonfigurationsadresser och förval...69 Tabell 32: Lysdiodernas funktioner i manöverpanel DS7446KP...72 Tabell 33: Parametrar för konfiguration av sektioner (ingångar) fortsättning på nästa sida...81 Tabell 34: Val av sektionsfunktioner...84 Tabell 35: Adresser för sektionstext/förval...85 Tabell 36: Parametrar för konfiguration av utgångar *...87 Tabell 37: Utgångsfunktioner...89 Tabell 38: Val för utgångslägen...94 Tabell 39: Konfiguration av Pulserande lägen Bosch Security Systems 10/ C

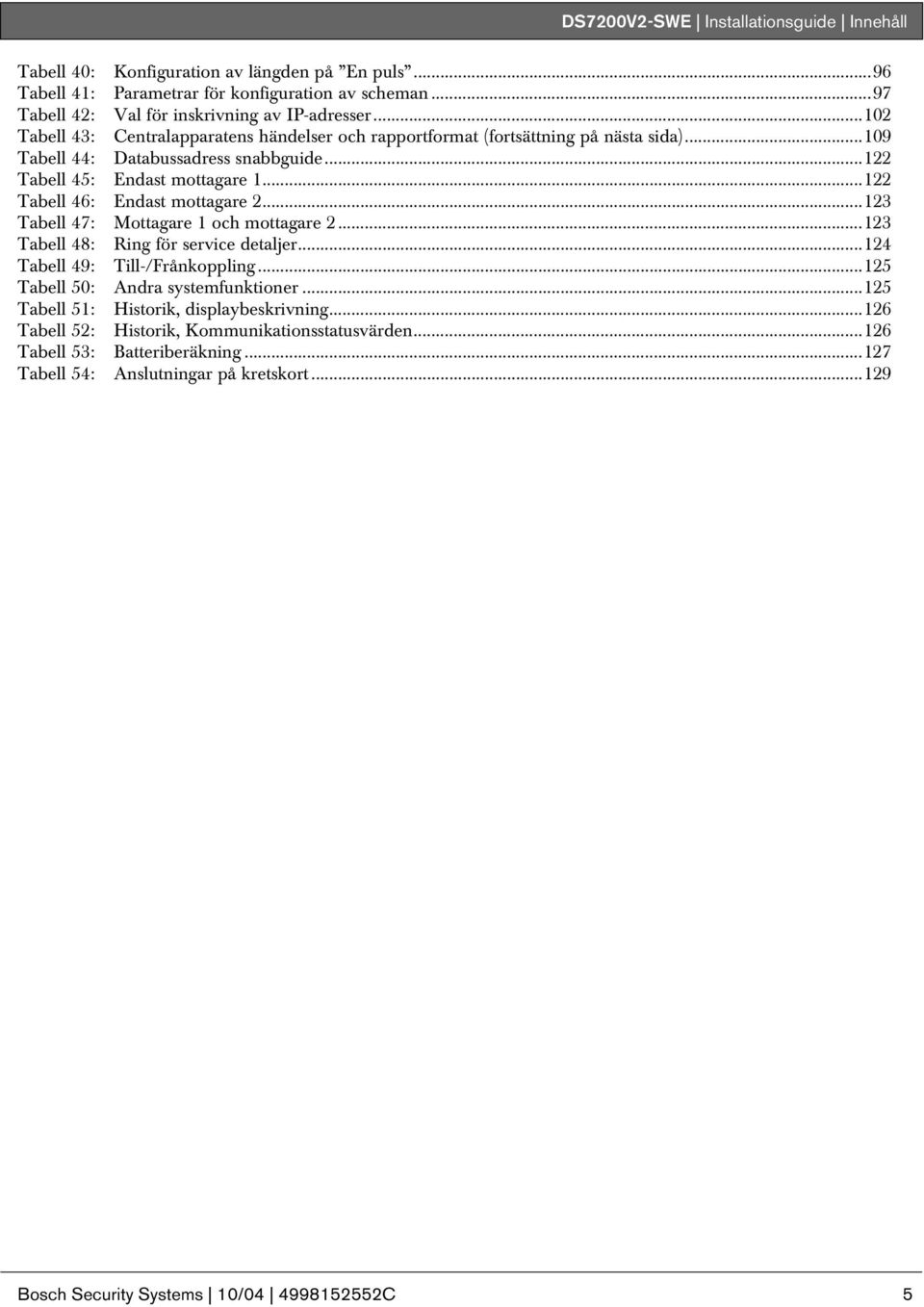

5 DS7200V2-SWE Installationsguide Innehåll. Tabell 40: Konfiguration av längden på En puls...96 Tabell 41: Parametrar för konfiguration av scheman...97 Tabell 42: Val för inskrivning av IP-adresser Tabell 43: Centralapparatens händelser och rapportformat (fortsättning på nästa sida) Tabell 44: Databussadress snabbguide Tabell 45: Endast mottagare Tabell 46: Endast mottagare Tabell 47: Mottagare 1 och mottagare Tabell 48: Ring för service detaljer Tabell 49: Till-/Frånkoppling Tabell 50: Andra systemfunktioner Tabell 51: Historik, displaybeskrivning Tabell 52: Historik, Kommunikationsstatusvärden Tabell 53: Batteriberäkning Tabell 54: Anslutningar på kretskort Bosch Security Systems 10/ C 5

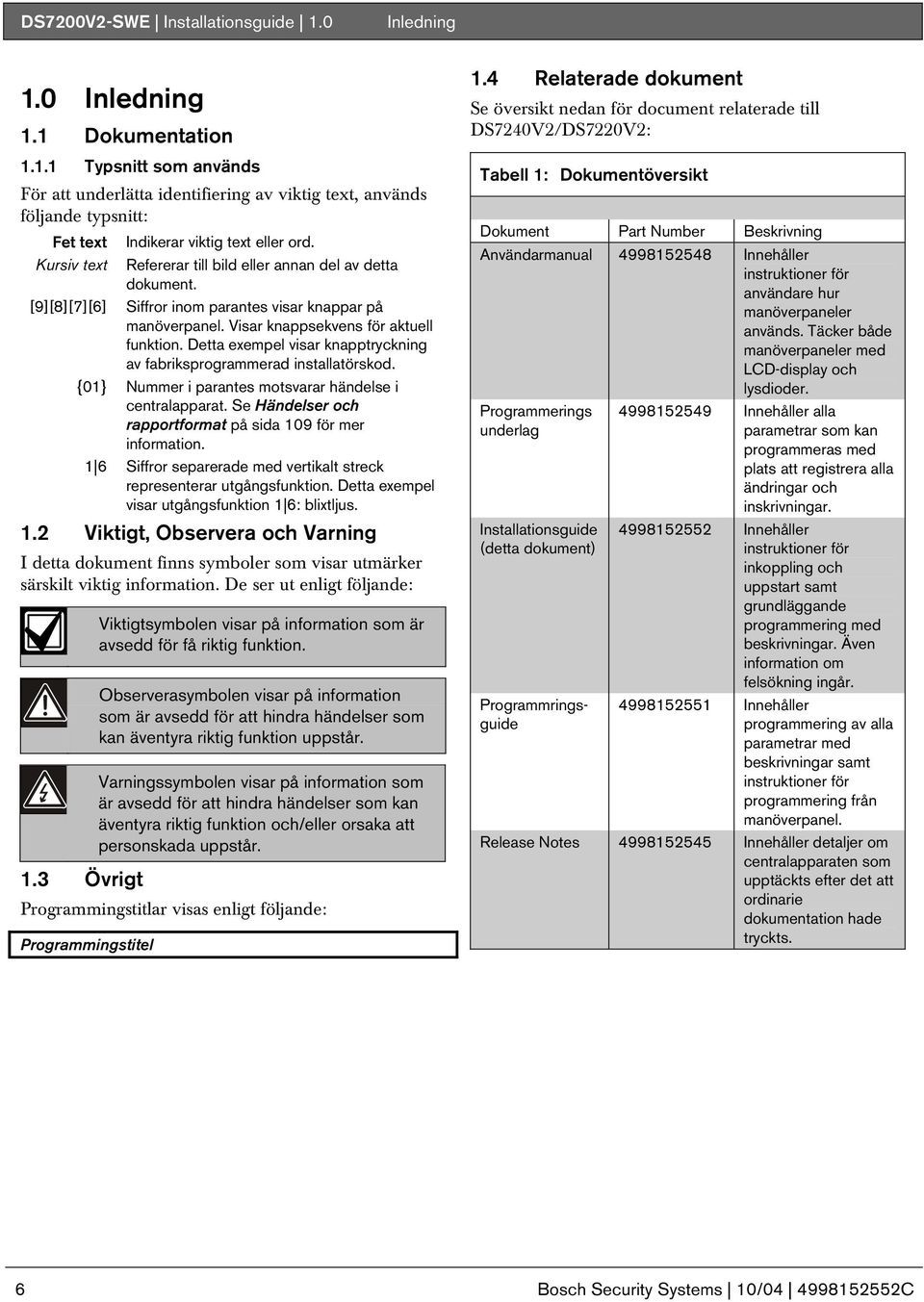

6 DS7200V2-SWE Installationsguide 1.0 Inledning 1.0 Inledning 1.1 Dokumentation Typsnitt som används För att underlätta identifiering av viktig text, används följande typsnitt: Fet text Indikerar viktig text eller ord. Kursiv text Refererar till bild eller annan del av detta dokument. [9][8][7][6] Siffror inom parantes visar knappar på manöverpanel. Visar knappsekvens för aktuell funktion. Detta exempel visar knapptryckning av fabriksprogrammerad installatörskod. {01} Nummer i parantes motsvarar händelse i centralapparat. Se Händelser och rapportformat på sida 109 för mer information. 1 6 Siffror separerade med vertikalt streck representerar utgångsfunktion. Detta exempel visar utgångsfunktion 1 6: blixtljus. 1.2 Viktigt, Observera och Varning I detta dokument finns symboler som visar utmärker särskilt viktig information. De ser ut enligt följande: Viktigtsymbolen visar på information som är avsedd för få riktig funktion. Observerasymbolen visar på information som är avsedd för att hindra händelser som kan äventyra riktig funktion uppstår. Varningssymbolen visar på information som är avsedd för att hindra händelser som kan äventyra riktig funktion och/eller orsaka att personskada uppstår. 1.3 Övrigt Programmingstitlar visas enligt följande: Programmingstitel 1.4 Relaterade dokument Se översikt nedan för document relaterade till DS7240V2/DS7220V2: Tabell 1: Dokumentöversikt Dokument Part Number Beskrivning Användarmanual Innehåller instruktioner för användare hur manöverpaneler används. Täcker både manöverpaneler med LCD-display och lysdioder. Programmerings underlag Installationsguide (detta dokument) Programmringsguide Innehåller alla parametrar som kan programmeras med plats att registrera alla ändringar och inskrivningar Innehåller instruktioner för inkoppling och uppstart samt grundläggande programmering med beskrivningar. Även information om felsökning ingår Innehåller programmering av alla parametrar med beskrivningar samt instruktioner för programmering från manöverpanel. Release Notes Innehåller detaljer om centralapparaten som upptäckts efter det att ordinarie dokumentation hade tryckts. 6 Bosch Security Systems 10/ C

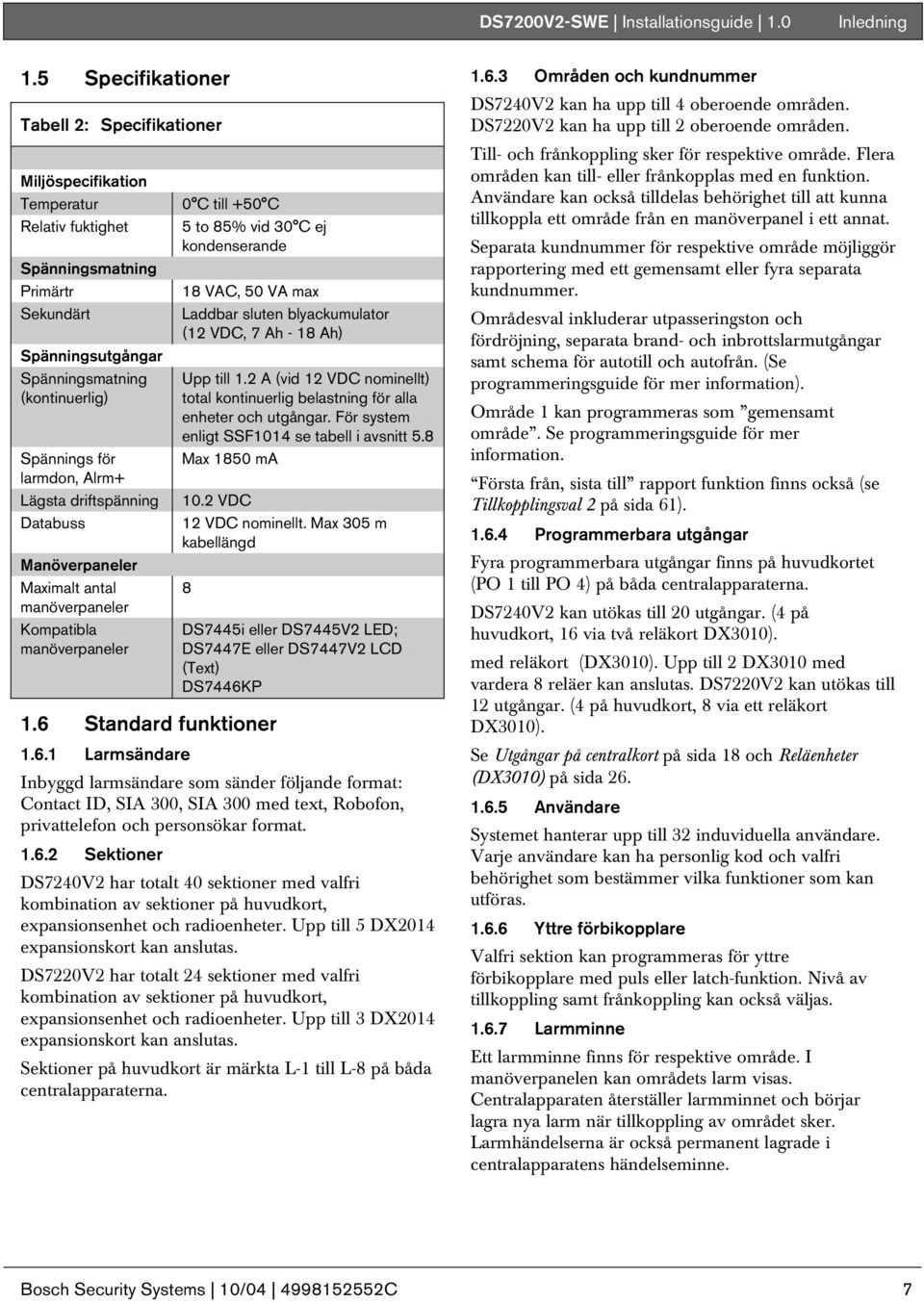

7 . 1.5 Specifikationer Tabell 2: Specifikationer Miljöspecifikation Temperatur Relativ fuktighet Spänningsmatning Primärtr Sekundärt Spänningsutgångar Spänningsmatning (kontinuerlig) Spännings för larmdon, Alrm+ Lägsta driftspänning Databuss Manöverpaneler Maximalt antal manöverpaneler Kompatibla manöverpaneler 0 C till +50 C 5 to 85% vid 30 C ej kondenserande 1.6 Standard funktioner 18 VAC, 50 VA max Laddbar sluten blyackumulator (12 VDC, 7 Ah - 18 Ah) Upp till 1.2 A (vid 12 VDC nominellt) total kontinuerlig belastning för alla enheter och utgångar. För system enligt SSF1014 se tabell i avsnitt 5.8 Max 1850 ma 10.2 VDC 12 VDC nominellt. Max 305 m kabellängd 8 DS7445i eller DS7445V2 LED; DS7447E eller DS7447V2 LCD (Text) DS7446KP Larmsändare Inbyggd larmsändare som sänder följande format: Contact ID, SIA 300, SIA 300 med text, Robofon, privattelefon och personsökar format Sektioner DS7240V2 har totalt 40 sektioner med valfri kombination av sektioner på huvudkort, expansionsenhet och radioenheter. Upp till 5 DX2014 expansionskort kan anslutas. DS7220V2 har totalt 24 sektioner med valfri kombination av sektioner på huvudkort, expansionsenhet och radioenheter. Upp till 3 DX2014 expansionskort kan anslutas. Sektioner på huvudkort är märkta L-1 till L-8 på båda centralapparaterna. DS7200V2-SWE Installationsguide 1.0 Inledning Områden och kundnummer DS7240V2 kan ha upp till 4 oberoende områden. DS7220V2 kan ha upp till 2 oberoende områden. Till- och frånkoppling sker för respektive område. Flera områden kan till- eller frånkopplas med en funktion. Användare kan också tilldelas behörighet till att kunna tillkoppla ett område från en manöverpanel i ett annat. Separata kundnummer för respektive område möjliggör rapportering med ett gemensamt eller fyra separata kundnummer. Områdesval inkluderar utpasseringston och fördröjning, separata brand- och inbrottslarmutgångar samt schema för autotill och autofrån. (Se programmeringsguide för mer information). Område 1 kan programmeras som gemensamt område. Se programmeringsguide för mer information. Första från, sista till rapport funktion finns också (se Tillkopplingsval 2 på sida 61) Programmerbara utgångar Fyra programmerbara utgångar finns på huvudkortet (PO 1 till PO 4) på båda centralapparaterna. DS7240V2 kan utökas till 20 utgångar. (4 på huvudkort, 16 via två reläkort DX3010). med reläkort (DX3010). Upp till 2 DX3010 med vardera 8 reläer kan anslutas. DS7220V2 kan utökas till 12 utgångar. (4 på huvudkort, 8 via ett reläkort DX3010). Se Utgångar på centralkort på sida 18 och Reläenheter (DX3010) på sida Användare Systemet hanterar upp till 32 induviduella användare. Varje användare kan ha personlig kod och valfri behörighet som bestämmer vilka funktioner som kan utföras Yttre förbikopplare Valfri sektion kan programmeras för yttre förbikopplare med puls eller latch-funktion. Nivå av tillkoppling samt frånkoppling kan också väljas Larmminne Ett larmminne finns för respektive område. I manöverpanelen kan områdets larm visas. Centralapparaten återställer larmminnet och börjar lagra nya larm när tillkoppling av området sker. Larmhändelserna är också permanent lagrade i centralapparatens händelseminne. Bosch Security Systems 10/ C 7

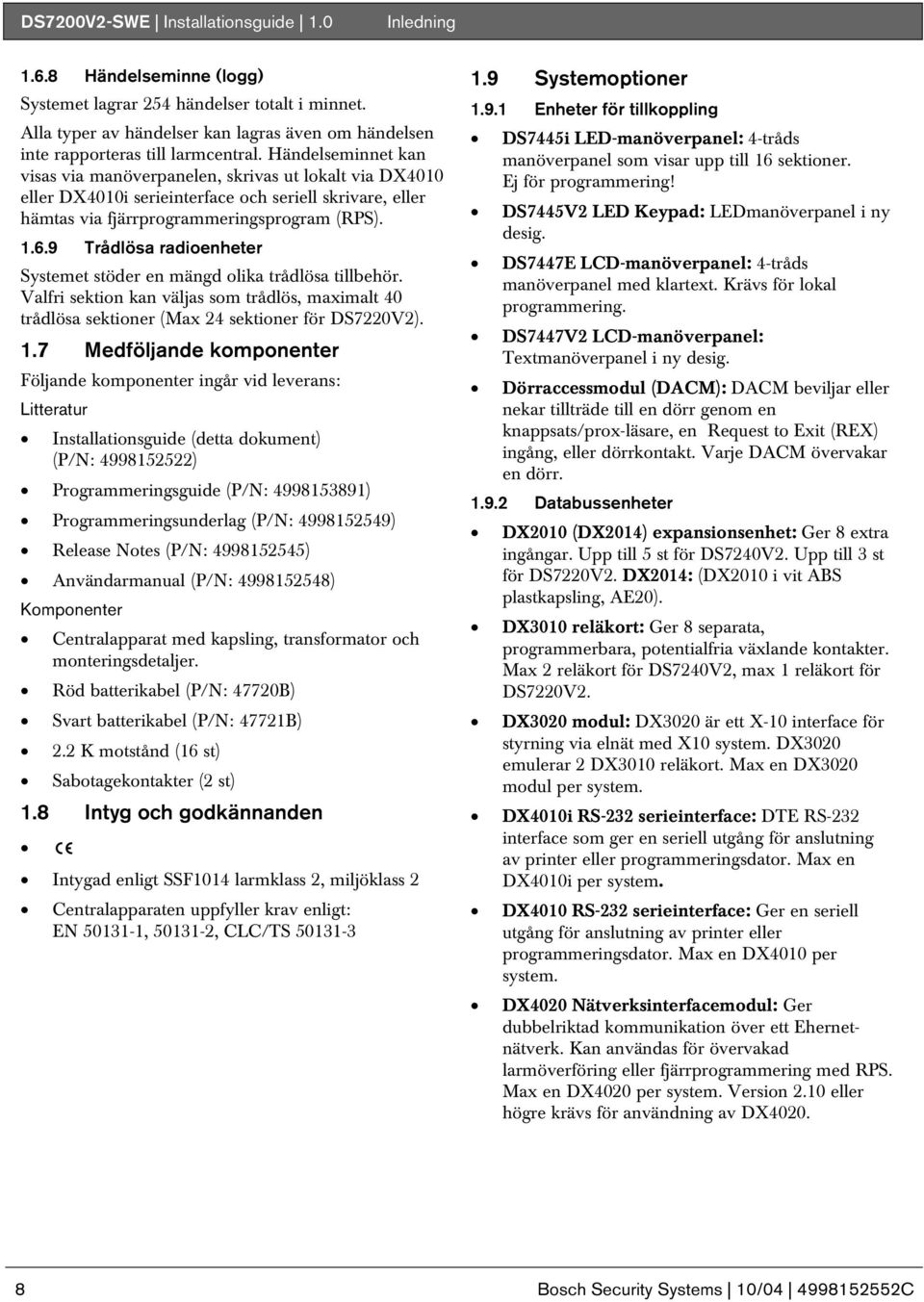

8 DS7200V2-SWE Installationsguide 1.0 Inledning Händelseminne (logg) Systemet lagrar 254 händelser totalt i minnet. Alla typer av händelser kan lagras även om händelsen inte rapporteras till larmcentral. Händelseminnet kan visas via manöverpanelen, skrivas ut lokalt via DX4010 eller DX4010i serieinterface och seriell skrivare, eller hämtas via fjärrprogrammeringsprogram (RPS) Trådlösa radioenheter Systemet stöder en mängd olika trådlösa tillbehör. Valfri sektion kan väljas som trådlös, maximalt 40 trådlösa sektioner (Max 24 sektioner för DS7220V2). 1.7 Medföljande komponenter Följande komponenter ingår vid leverans: Litteratur Installationsguide (detta dokument) (P/N: ) Programmeringsguide (P/N: ) Programmeringsunderlag (P/N: ) Release Notes (P/N: ) Användarmanual (P/N: ) Komponenter Centralapparat med kapsling, transformator och monteringsdetaljer. Röd batterikabel (P/N: 47720B) Svart batterikabel (P/N: 47721B) 2.2 K motstånd (16 st) Sabotagekontakter (2 st) 1.8 Intyg och godkännanden Intygad enligt SSF1014 larmklass 2, miljöklass 2 Centralapparaten uppfyller krav enligt: EN , , CLC/TS Systemoptioner Enheter för tillkoppling DS7445i LED-manöverpanel: 4-tråds manöverpanel som visar upp till 16 sektioner. Ej för programmering! DS7445V2 LED Keypad: LEDmanöverpanel i ny desig. DS7447E LCD-manöverpanel: 4-tråds manöverpanel med klartext. Krävs för lokal programmering. DS7447V2 LCD-manöverpanel: Textmanöverpanel i ny desig. Dörraccessmodul (DACM): DACM beviljar eller nekar tillträde till en dörr genom en knappsats/prox-läsare, en Request to Exit (REX) ingång, eller dörrkontakt. Varje DACM övervakar en dörr Databussenheter DX2010 (DX2014) expansionsenhet: Ger 8 extra ingångar. Upp till 5 st för DS7240V2. Upp till 3 st för DS7220V2. DX2014: (DX2010 i vit ABS plastkapsling, AE20). DX3010 reläkort: Ger 8 separata, programmerbara, potentialfria växlande kontakter. Max 2 reläkort för DS7240V2, max 1 reläkort för DS7220V2. DX3020 modul: DX3020 är ett X-10 interface för styrning via elnät med X10 system. DX3020 emulerar 2 DX3010 reläkort. Max en DX3020 modul per system. DX4010i RS-232 serieinterface: DTE RS-232 interface som ger en seriell utgång för anslutning av printer eller programmeringsdator. Max en DX4010i per system. DX4010 RS-232 serieinterface: Ger en seriell utgång för anslutning av printer eller programmeringsdator. Max en DX4010 per system. DX4020 Nätverksinterfacemodul: Ger dubbelriktad kommunikation över ett Ehernetnätverk. Kan användas för övervakad larmöverföring eller fjärrprogrammering med RPS. Max en DX4020 per system. Version 2.10 eller högre krävs för användning av DX Bosch Security Systems 10/ C

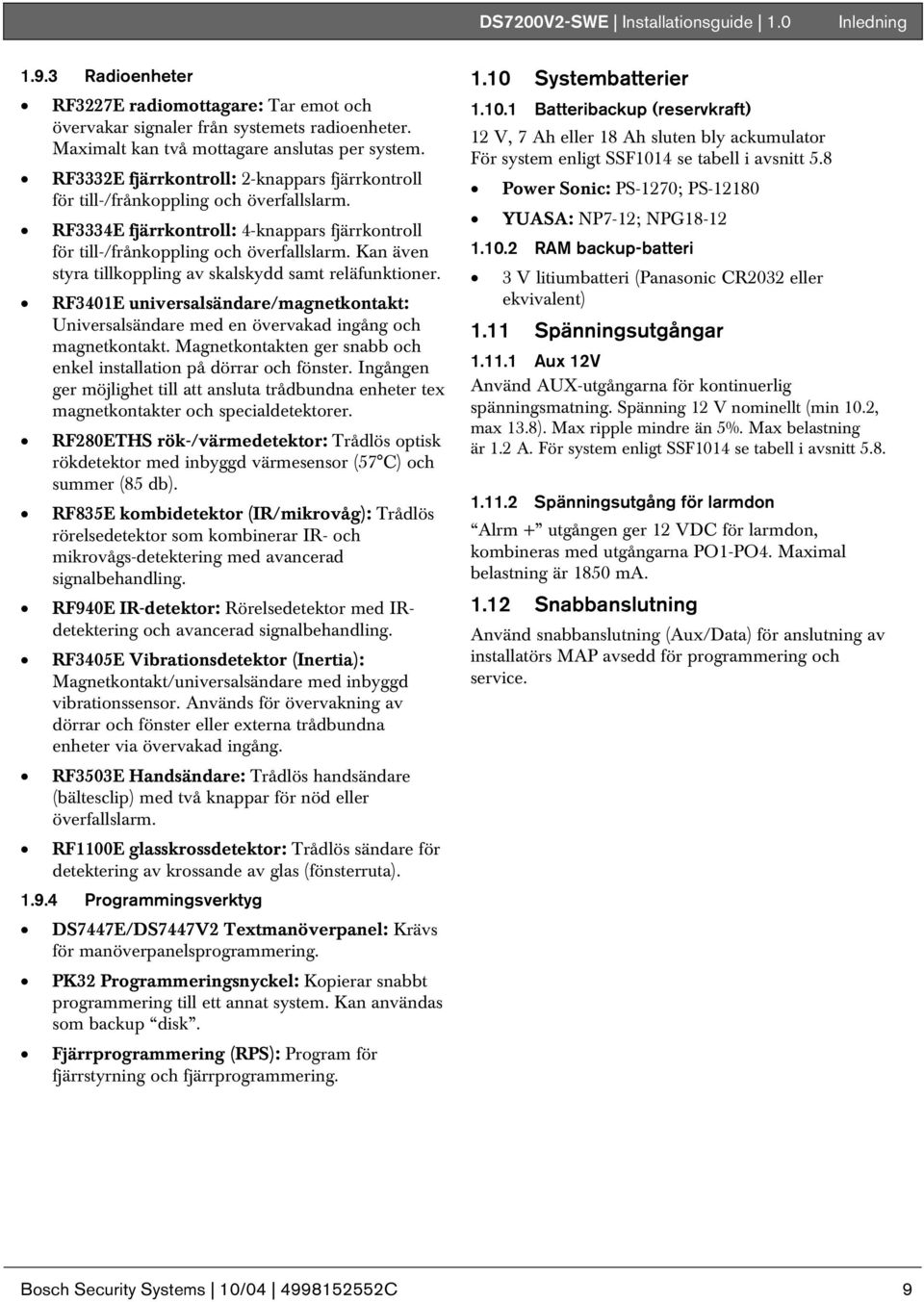

9 DS7200V2-SWE Installationsguide 1.0 Inledning Radioenheter RF3227E radiomottagare: Tar emot och övervakar signaler från systemets radioenheter. Maximalt kan två mottagare anslutas per system. RF3332E fjärrkontroll: 2-knappars fjärrkontroll för till-/frånkoppling och överfallslarm. RF3334E fjärrkontroll: 4-knappars fjärrkontroll för till-/frånkoppling och överfallslarm. Kan även styra tillkoppling av skalskydd samt reläfunktioner. RF3401E universalsändare/magnetkontakt: Universalsändare med en övervakad ingång och magnetkontakt. Magnetkontakten ger snabb och enkel installation på dörrar och fönster. Ingången ger möjlighet till att ansluta trådbundna enheter tex magnetkontakter och specialdetektorer. RF280ETHS rök-/värmedetektor: Trådlös optisk rökdetektor med inbyggd värmesensor (57 C) och summer (85 db). RF835E kombidetektor (IR/mikrovåg): Trådlös rörelsedetektor som kombinerar IR- och mikrovågs-detektering med avancerad signalbehandling. RF940E IR-detektor: Rörelsedetektor med IRdetektering och avancerad signalbehandling. RF3405E Vibrationsdetektor (Inertia): Magnetkontakt/universalsändare med inbyggd vibrationssensor. Används för övervakning av dörrar och fönster eller externa trådbundna enheter via övervakad ingång Systembatterier Batteribackup (reservkraft) 12 V, 7 Ah eller 18 Ah sluten bly ackumulator För system enligt SSF1014 se tabell i avsnitt 5.8 Power Sonic: PS-1270; PS YUASA: NP7-12; NPG RAM backup-batteri 3 V litiumbatteri (Panasonic CR2032 eller ekvivalent) 1.11 Spänningsutgångar Aux 12V Använd AUX-utgångarna för kontinuerlig spänningsmatning. Spänning 12 V nominellt (min 10.2, max 13.8). Max ripple mindre än 5%. Max belastning är 1.2 A. För system enligt SSF1014 se tabell i avsnitt Spänningsutgång för larmdon Alrm + utgången ger 12 VDC för larmdon, kombineras med utgångarna PO1-PO4. Maximal belastning är 1850 ma Snabbanslutning Använd snabbanslutning (Aux/Data) för anslutning av installatörs MAP avsedd för programmering och service. RF3503E Handsändare: Trådlös handsändare (bältesclip) med två knappar för nöd eller överfallslarm. RF1100E glasskrossdetektor: Trådlös sändare för detektering av krossande av glas (fönsterruta) Programmingsverktyg DS7447E/DS7447V2 Textmanöverpanel: Krävs för manöverpanelsprogrammering. PK32 Programmeringsnyckel: Kopierar snabbt programmering till ett annat system. Kan användas som backup disk. Fjärrprogrammering (RPS): Program för fjärrstyrning och fjärrprogrammering. Bosch Security Systems 10/ C 9

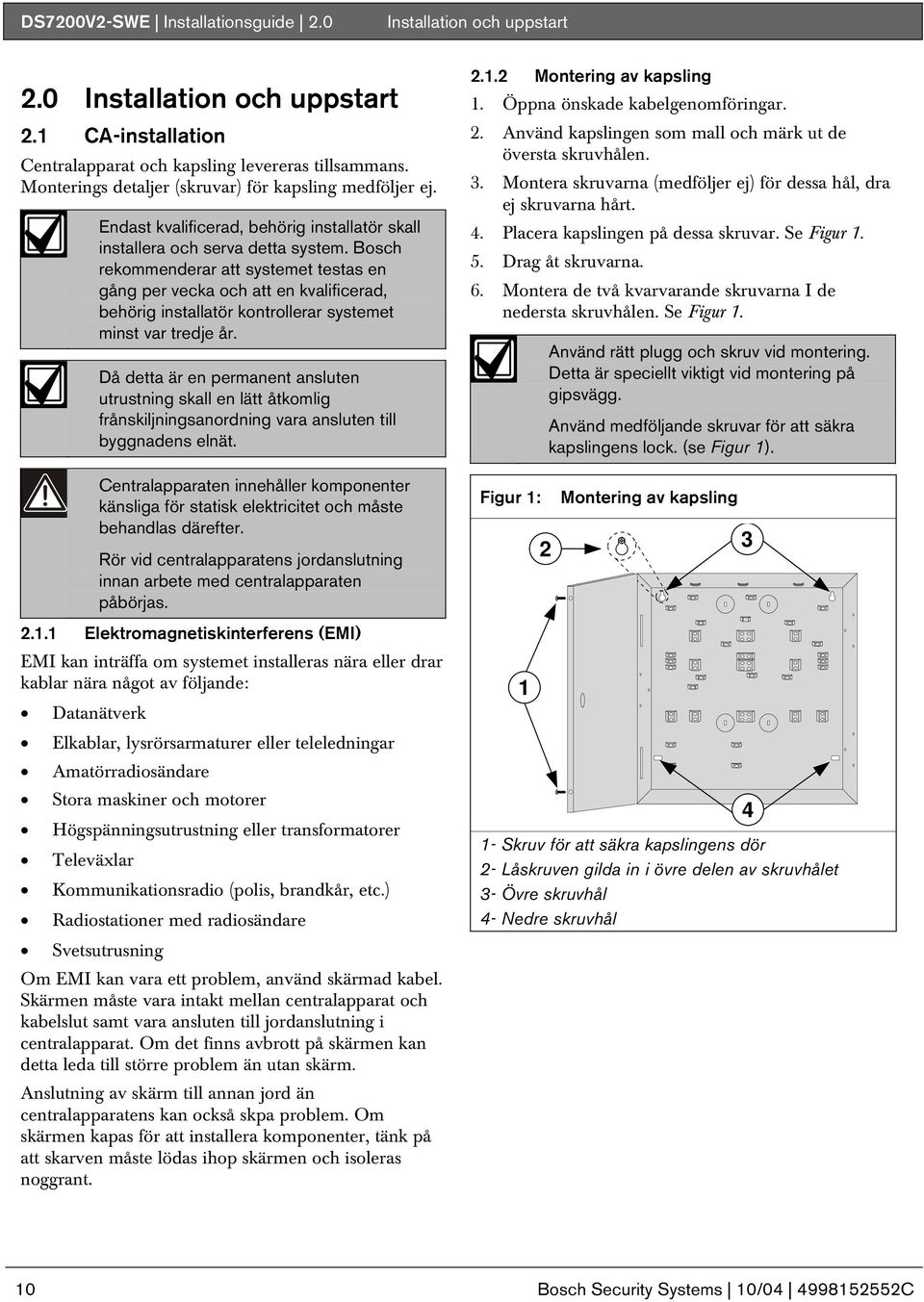

10 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart 2.0 Installation och uppstart 2.1 CA-installation Centralapparat och kapsling levereras tillsammans. Monterings detaljer (skruvar) för kapsling medföljer ej. Endast kvalificerad, behörig installatör skall installera och serva detta system. Bosch rekommenderar att systemet testas en gång per vecka och att en kvalificerad, behörig installatör kontrollerar systemet minst var tredje år. Då detta är en permanent ansluten utrustning skall en lätt åtkomlig frånskiljningsanordning vara ansluten till byggnadens elnät. Centralapparaten innehåller komponenter känsliga för statisk elektricitet och måste behandlas därefter. Rör vid centralapparatens jordanslutning innan arbete med centralapparaten påbörjas Elektromagnetiskinterferens (EMI) EMI kan inträffa om systemet installeras nära eller drar kablar nära något av följande: Datanätverk Elkablar, lysrörsarmaturer eller teleledningar Amatörradiosändare Stora maskiner och motorer Högspänningsutrustning eller transformatorer Televäxlar Kommunikationsradio (polis, brandkår, etc.) Radiostationer med radiosändare Svetsutrusning Om EMI kan vara ett problem, använd skärmad kabel. Skärmen måste vara intakt mellan centralapparat och kabelslut samt vara ansluten till jordanslutning i centralapparat. Om det finns avbrott på skärmen kan detta leda till större problem än utan skärm. Anslutning av skärm till annan jord än centralapparatens kan också skpa problem. Om skärmen kapas för att installera komponenter, tänk på att skarven måste lödas ihop skärmen och isoleras noggrant Montering av kapsling 1. Öppna önskade kabelgenomföringar. 2. Använd kapslingen som mall och märk ut de översta skruvhålen. 3. Montera skruvarna (medföljer ej) för dessa hål, dra ej skruvarna hårt. 4. Placera kapslingen på dessa skruvar. Se Figur Drag åt skruvarna. 6. Montera de två kvarvarande skruvarna I de nedersta skruvhålen. Se Figur 1. Figur 1: 1 Använd rätt plugg och skruv vid montering. Detta är speciellt viktigt vid montering på gipsvägg. Använd medföljande skruvar för att säkra kapslingens lock. (se Figur 1). 2 Montering av kapsling 1- Skruv för att säkra kapslingens dör 2- Låskruven gilda in i övre delen av skruvhålet 3- Övre skruvhål 4- Nedre skruvhål Bosch Security Systems 10/ C

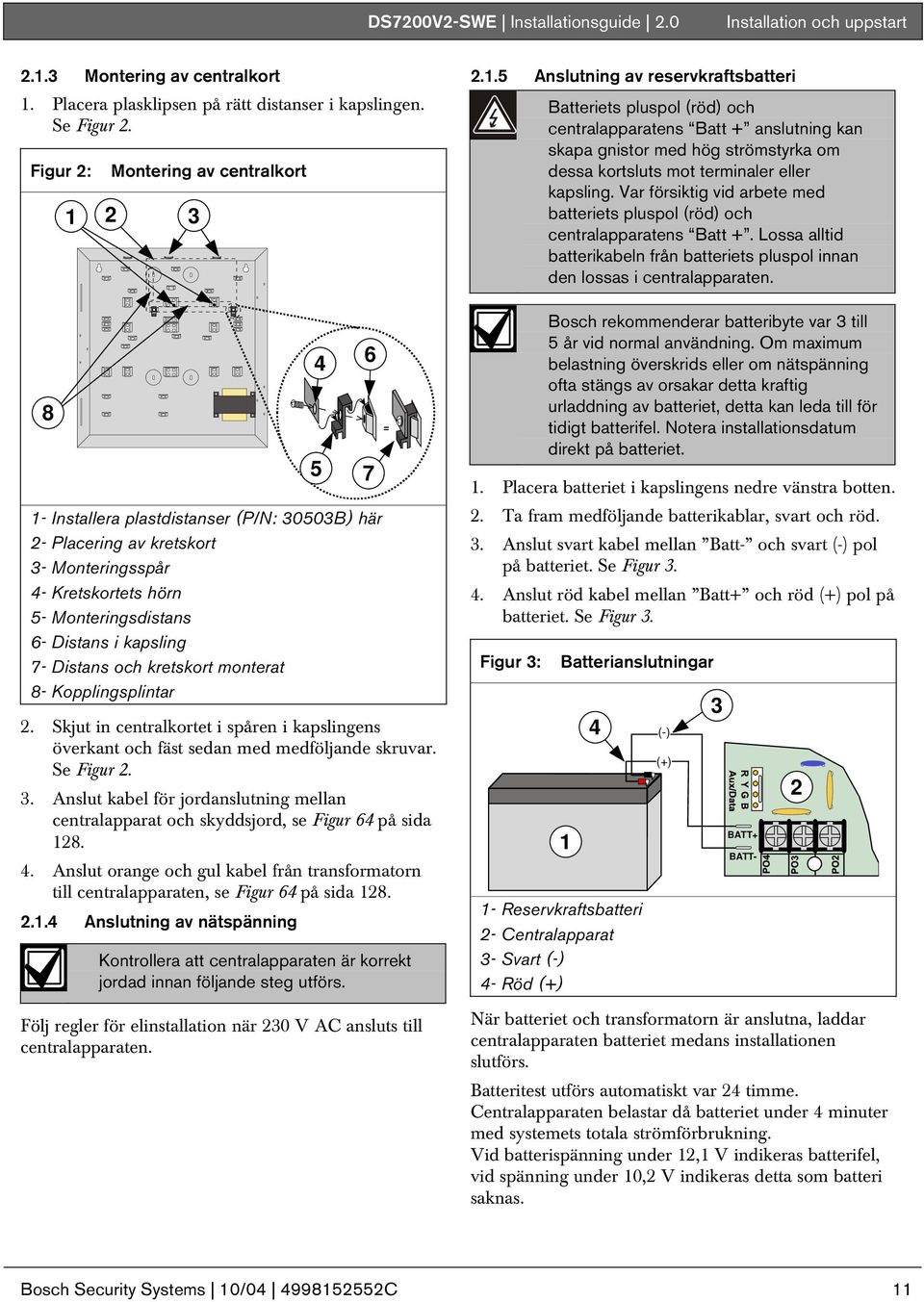

11 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Montering av centralkort 1. Placera plasklipsen på rätt distanser i kapslingen. Se Figur 2. Figur 2: 1 2 Montering av centralkort Anslutning av reservkraftsbatteri Batteriets pluspol (röd) och centralapparatens Batt + anslutning kan skapa gnistor med hög strömstyrka om dessa kortsluts mot terminaler eller kapsling. Var försiktig vid arbete med batteriets pluspol (röd) och centralapparatens Batt +. Lossa alltid batterikabeln från batteriets pluspol innan den lossas i centralapparaten Installera plastdistanser (P/N: 30503B) här 2- Placering av kretskort 3- Monteringsspår 4- Kretskortets hörn 5- Monteringsdistans 6- Distans i kapsling 7- Distans och kretskort monterat 8- Kopplingsplintar 2. Skjut in centralkortet i spåren i kapslingens överkant och fäst sedan med medföljande skruvar. Se Figur Anslut kabel för jordanslutning mellan centralapparat och skyddsjord, se Figur 64 på sida Anslut orange och gul kabel från transformatorn till centralapparaten, se Figur 64 på sida Anslutning av nätspänning Kontrollera att centralapparaten är korrekt jordad innan följande steg utförs. Följ regler för elinstallation när 230 V AC ansluts till centralapparaten = Bosch rekommenderar batteribyte var 3 till 5 år vid normal användning. Om maximum belastning överskrids eller om nätspänning ofta stängs av orsakar detta kraftig urladdning av batteriet, detta kan leda till för tidigt batterifel. Notera installationsdatum direkt på batteriet. 1. Placera batteriet i kapslingens nedre vänstra botten. 2. Ta fram medföljande batterikablar, svart och röd. 3. Anslut svart kabel mellan Batt- och svart (-) pol på batteriet. Se Figur Anslut röd kabel mellan Batt+ och röd (+) pol på batteriet. Se Figur 3. Figur 3: Batterianslutningar Reservkraftsbatteri 2- Centralapparat 3- Svart (-) 4- Röd (+) (-) (+) 3 BATT+ BATT- När batteriet och transformatorn är anslutna, laddar centralapparaten batteriet medans installationen slutförs. Batteritest utförs automatiskt var 24 timme. Centralapparaten belastar då batteriet under 4 minuter med systemets totala strömförbrukning. Vid batterispänning under 12,1 V indikeras batterifel, vid spänning under 10,2 V indikeras detta som batteri saknas. 2 Bosch Security Systems 10/ C 11

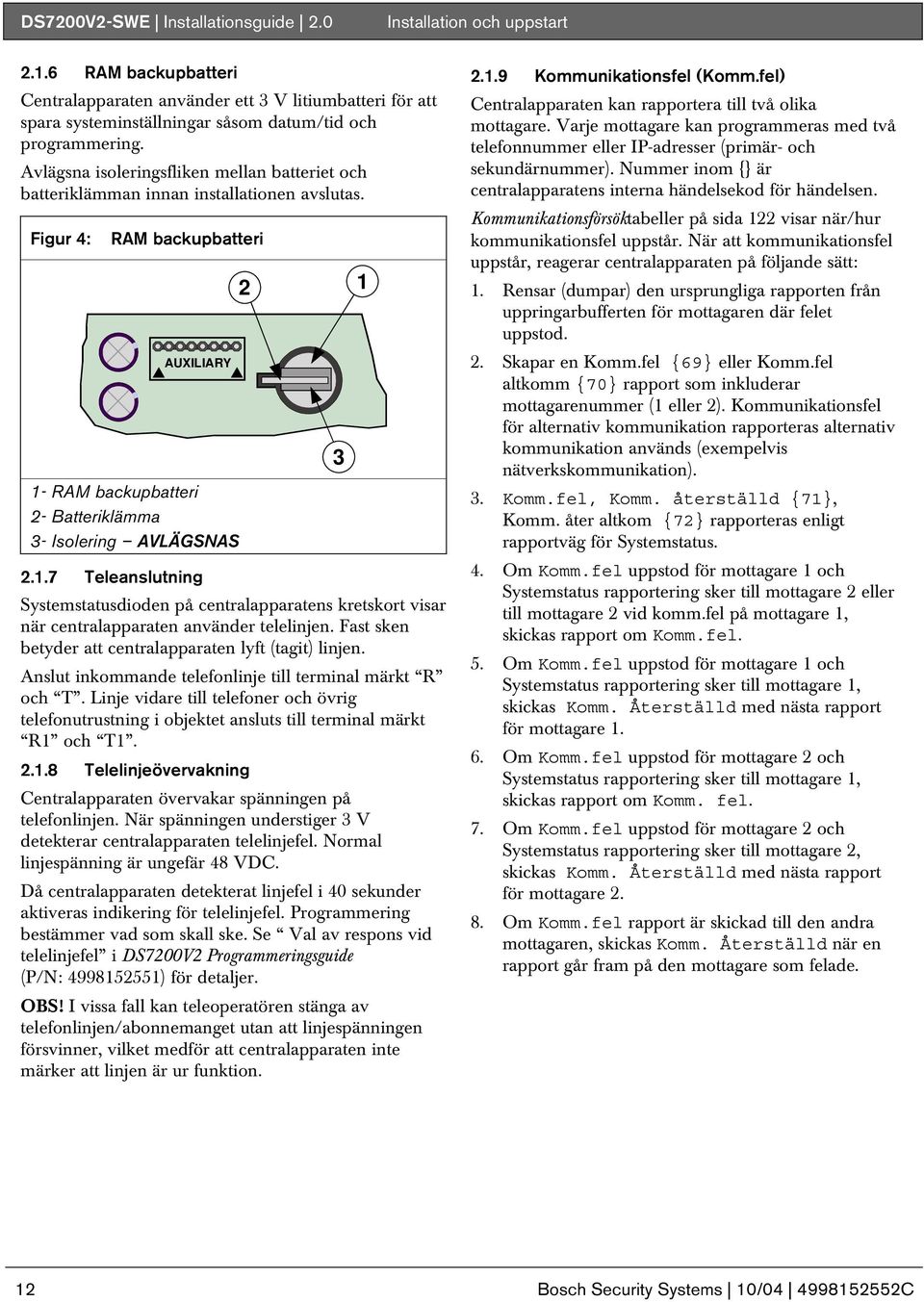

12 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart RAM backupbatteri Centralapparaten använder ett 3 V litiumbatteri för att spara systeminställningar såsom datum/tid och programmering. Avlägsna isoleringsfliken mellan batteriet och batteriklämman innan installationen avslutas. Figur 4: RAM backupbatteri AUXILIARY 1- RAM backupbatteri 2- Batteriklämma 3- Isolering AVLÄGSNAS Teleanslutning Systemstatusdioden på centralapparatens kretskort visar när centralapparaten använder telelinjen. Fast sken betyder att centralapparaten lyft (tagit) linjen. Anslut inkommande telefonlinje till terminal märkt R och T. Linje vidare till telefoner och övrig telefonutrustning i objektet ansluts till terminal märkt R1 och T Telelinjeövervakning Centralapparaten övervakar spänningen på telefonlinjen. När spänningen understiger 3 V detekterar centralapparaten telelinjefel. Normal linjespänning är ungefär 48 VDC. Då centralapparaten detekterat linjefel i 40 sekunder aktiveras indikering för telelinjefel. Programmering bestämmer vad som skall ske. Se Val av respons vid telelinjefel i DS7200V2 Programmeringsguide (P/N: ) för detaljer. OBS! I vissa fall kan teleoperatören stänga av telefonlinjen/abonnemanget utan att linjespänningen försvinner, vilket medför att centralapparaten inte märker att linjen är ur funktion Kommunikationsfel (Komm.fel) Centralapparaten kan rapportera till två olika mottagare. Varje mottagare kan programmeras med två telefonnummer eller IP-adresser (primär- och sekundärnummer). Nummer inom {} är centralapparatens interna händelsekod för händelsen. Kommunikationsförsöktabeller på sida 122 visar när/hur kommunikationsfel uppstår. När att kommunikationsfel uppstår, reagerar centralapparaten på följande sätt: 1. Rensar (dumpar) den ursprungliga rapporten från uppringarbufferten för mottagaren där felet uppstod. 2. Skapar en Komm.fel {69} eller Komm.fel altkomm {70} rapport som inkluderar mottagarenummer (1 eller 2). Kommunikationsfel för alternativ kommunikation rapporteras alternativ kommunikation används (exempelvis nätverkskommunikation). 3. Komm.fel, Komm. återställd {71}, Komm. åter altkom {72} rapporteras enligt rapportväg för Systemstatus. 4. Om Komm.fel uppstod för mottagare 1 och Systemstatus rapportering sker till mottagare 2 eller till mottagare 2 vid komm.fel på mottagare 1, skickas rapport om Komm.fel. 5. Om Komm.fel uppstod för mottagare 1 och Systemstatus rapportering sker till mottagare 1, skickas Komm. Återställd med nästa rapport för mottagare Om Komm.fel uppstod för mottagare 2 och Systemstatus rapportering sker till mottagare 1, skickas rapport om Komm. fel. 7. Om Komm.fel uppstod för mottagare 2 och Systemstatus rapportering sker till mottagare 2, skickas Komm. Återställd med nästa rapport för mottagare Om Komm.fel rapport är skickad till den andra mottagaren, skickas Komm. Återställd när en rapport går fram på den mottagare som felade. 12 Bosch Security Systems 10/ C

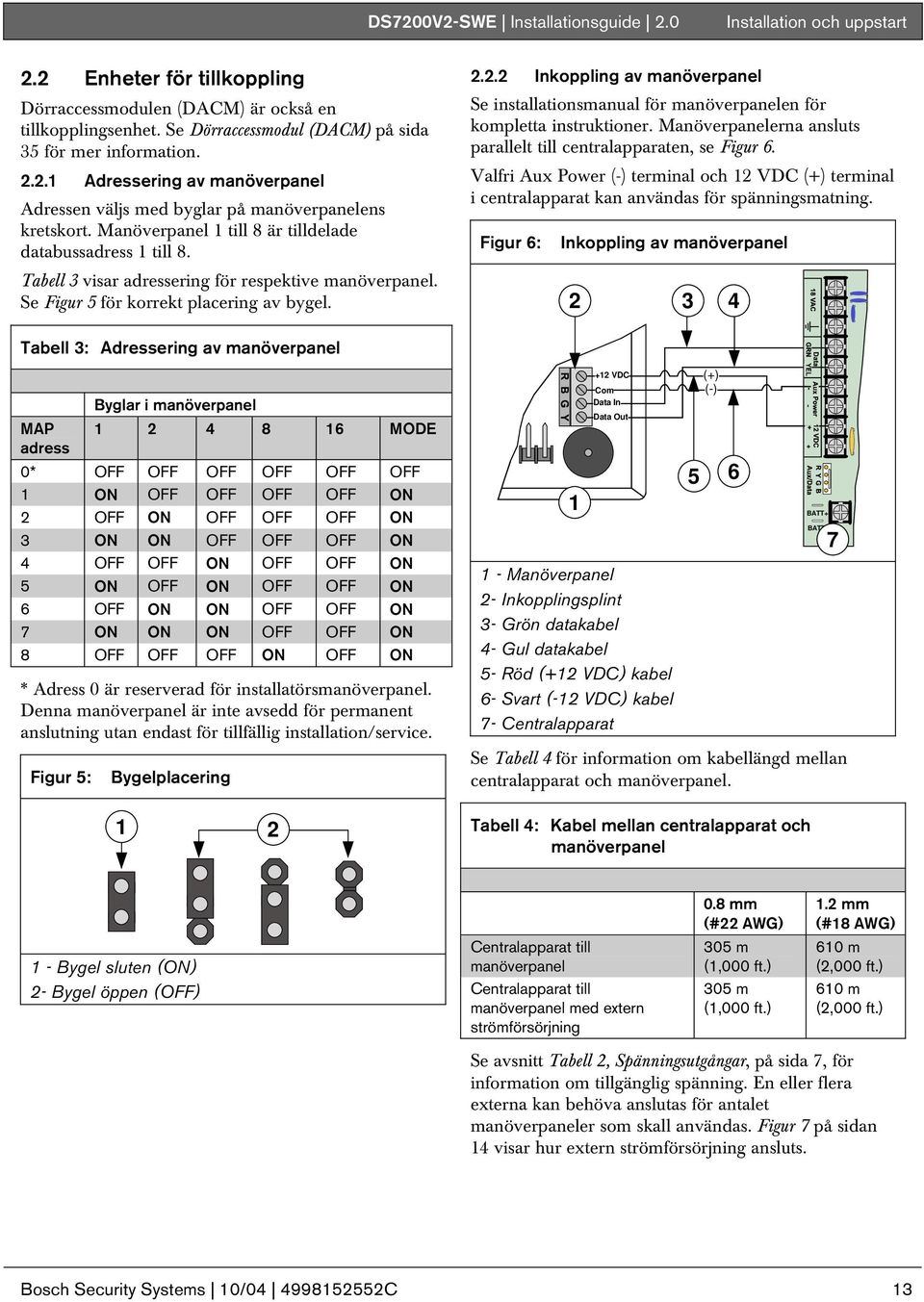

13 . 2.2 Enheter för tillkoppling Dörraccessmodulen (DACM) är också en tillkopplingsenhet. Se Dörraccessmodul (DACM) på sida 35 för mer information Adressering av manöverpanel Adressen väljs med byglar på manöverpanelens kretskort. Manöverpanel 1 till 8 är tilldelade databussadress 1 till 8. Tabell 3 visar adressering för respektive manöverpanel. Se Figur 5 för korrekt placering av bygel. DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Inkoppling av manöverpanel Se installationsmanual för manöverpanelen för kompletta instruktioner. Manöverpanelerna ansluts parallelt till centralapparaten, se Figur 6. Valfri Aux Power (-) terminal och 12 VDC (+) terminal i centralapparat kan användas för spänningsmatning. Figur 6: Inkoppling av manöverpanel Tabell 3: Adressering av manöverpanel MAP adress Byglar i manöverpanel MODE 0* OFF OFF OFF OFF OFF OFF 1 ON OFF OFF OFF OFF ON 2 OFF ON OFF OFF OFF ON 3 ON ON OFF OFF OFF ON 4 OFF OFF ON OFF OFF ON 5 ON OFF ON OFF OFF ON 6 OFF ON ON OFF OFF ON 7 ON ON ON OFF OFF ON 8 OFF OFF OFF ON OFF ON * Adress 0 är reserverad för installatörsmanöverpanel. Denna manöverpanel är inte avsedd för permanent anslutning utan endast för tillfällig installation/service. Figur 5: Bygelplacering VDC Com Data In Data Out 1 - Manöverpanel 2- Inkopplingsplint 3- Grön datakabel 4- Gul datakabel 5- Röd (+12 VDC) kabel 6- Svart (-12 VDC) kabel 7- Centralapparat 5 (+) (-) 6 BATT+ BATT- 7 Se Tabell 4 för information om kabellängd mellan centralapparat och manöverpanel. Tabell 4: Kabel mellan centralapparat och manöverpanel 1 - Bygel sluten (ON) 2- Bygel öppen (OFF) Centralapparat till manöverpanel Centralapparat till manöverpanel med extern strömförsörjning 0.8 mm (#22 AWG) 305 m (1,000 ft.) 305 m (1,000 ft.) 1.2 mm (#18 AWG) 610 m (2,000 ft.) 610 m (2,000 ft.) Se avsnitt Tabell 2, Spänningsutgångar, på sida 7, för information om tillgänglig spänning. En eller flera externa kan behöva anslutas för antalet manöverpaneler som skall användas. Figur 7 på sidan 14 visar hur extern strömförsörjning ansluts. Bosch Security Systems 10/ C 13

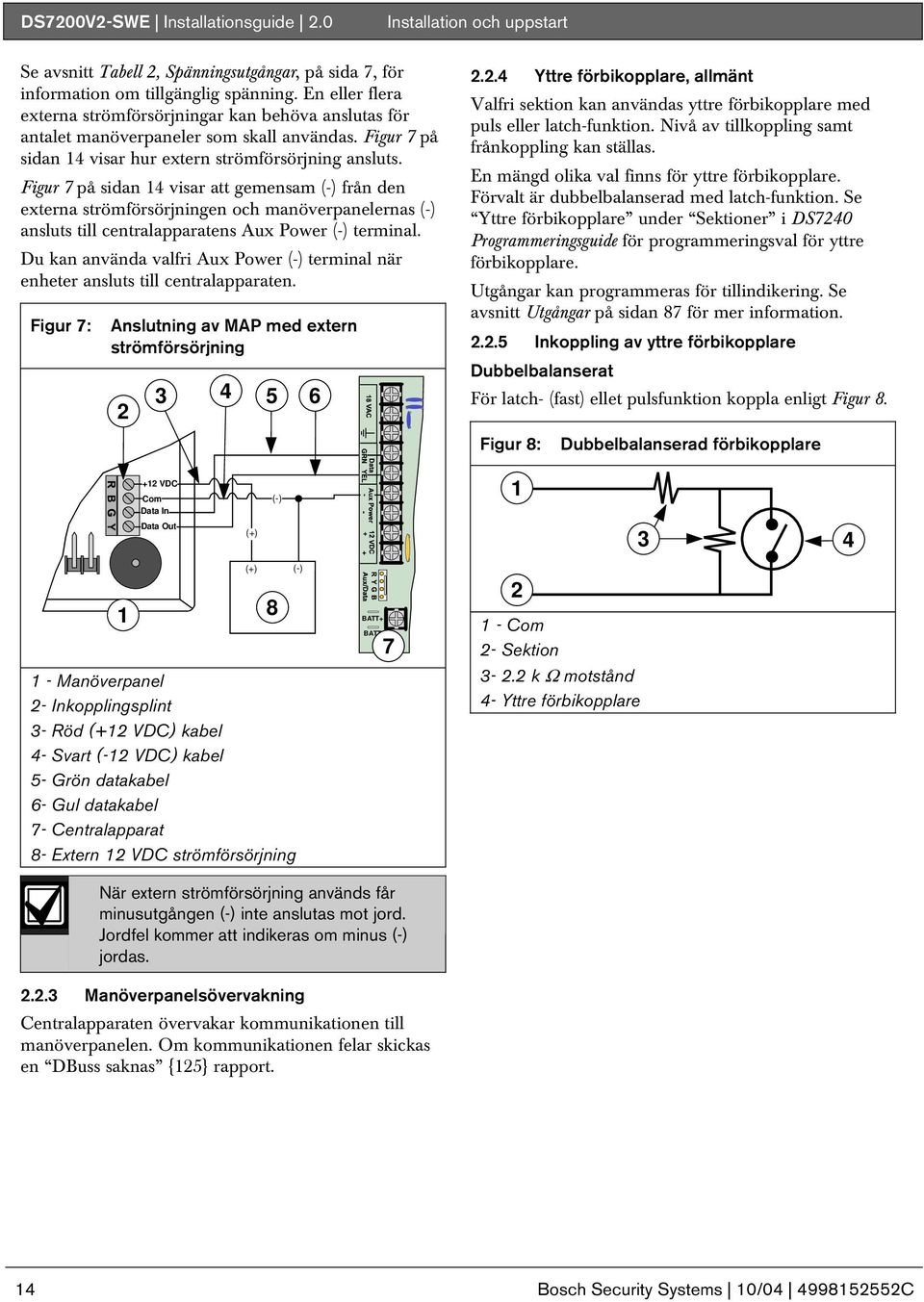

14 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Se avsnitt Tabell 2, Spänningsutgångar, på sida 7, för information om tillgänglig spänning. En eller flera externa strömförsörjningar kan behöva anslutas för antalet manöverpaneler som skall användas. Figur 7 på sidan 14 visar hur extern strömförsörjning ansluts. Figur 7 på sidan 14 visar att gemensam (-) från den externa strömförsörjningen och manöverpanelernas (-) ansluts till centralapparatens Aux Power (-) terminal. Du kan använda valfri Aux Power (-) terminal när enheter ansluts till centralapparaten. Figur 7: Anslutning av MAP med extern strömförsörjning Yttre förbikopplare, allmänt Valfri sektion kan användas yttre förbikopplare med puls eller latch-funktion. Nivå av tillkoppling samt frånkoppling kan ställas. En mängd olika val finns för yttre förbikopplare. Förvalt är dubbelbalanserad med latch-funktion. Se Yttre förbikopplare under Sektioner i DS7240 Programmeringsguide för programmeringsval för yttre förbikopplare. Utgångar kan programmeras för tillindikering. Se avsnitt Utgångar på sidan 87 för mer information Inkoppling av yttre förbikopplare Dubbelbalanserat För latch- (fast) ellet pulsfunktion koppla enligt Figur 8. Figur 8: Dubbelbalanserad förbikopplare +12 VDC Com Data In (-) 1 Data Out (+) (+) (-) 1 - Manöverpanel 2- Inkopplingsplint 3- Röd (+12 VDC) kabel 4- Svart (-12 VDC) kabel 5- Grön datakabel 6- Gul datakabel 7- Centralapparat 8- Extern 12 VDC strömförsörjning 8 BATT+ BATT Com 2- Sektion k Ω motstånd 4- Yttre förbikopplare När extern strömförsörjning används får minusutgången (-) inte anslutas mot jord. Jordfel kommer att indikeras om minus (-) jordas Manöverpanelsövervakning Centralapparaten övervakar kommunikationen till manöverpanelen. Om kommunikationen felar skickas en DBuss saknas {125} rapport. 14 Bosch Security Systems 10/ C

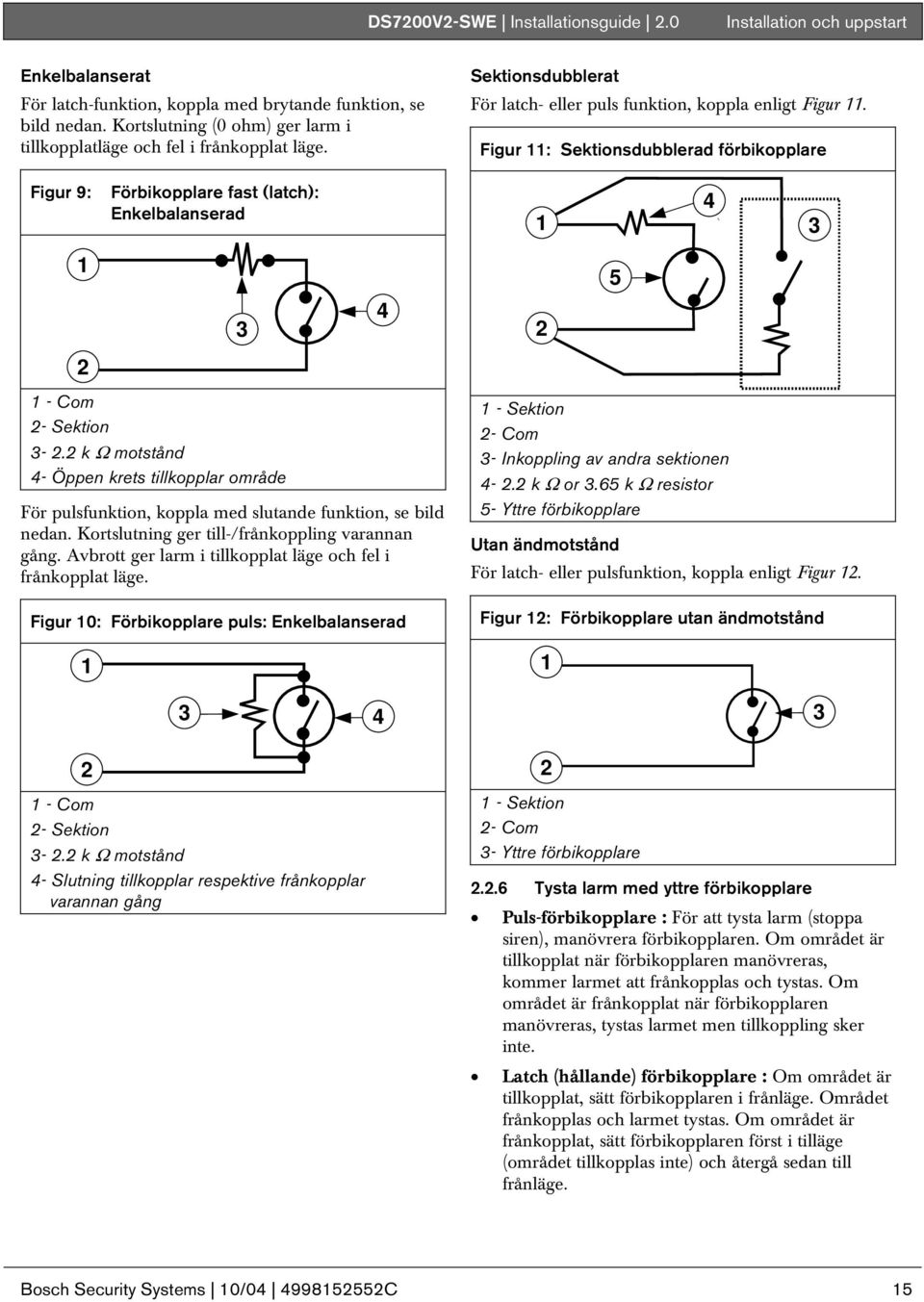

15 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart. Enkelbalanserat För latch-funktion, koppla med brytande funktion, se bild nedan. Kortslutning (0 ohm) ger larm i tillkopplatläge och fel i frånkopplat läge. Sektionsdubblerat För latch- eller puls funktion, koppla enligt Figur 11. Figur 11: Sektionsdubblerad förbikopplare Figur 9: Förbikopplare fast (latch): Enkelbalanserad Com 2- Sektion k Ω motstånd 4- Öppen krets tillkopplar område För pulsfunktion, koppla med slutande funktion, se bild nedan. Kortslutning ger till-/frånkoppling varannan gång. Avbrott ger larm i tillkopplat läge och fel i frånkopplat läge. Figur 10: Förbikopplare puls: Enkelbalanserad Sektion 2- Com 3- Inkoppling av andra sektionen k Ω or 3.65 k Ω resistor 5- Yttre förbikopplare Utan ändmotstånd För latch- eller pulsfunktion, koppla enligt Figur 12. Figur 12: Förbikopplare utan ändmotstånd Com 2- Sektion k Ω motstånd 4- Slutning tillkopplar respektive frånkopplar varannan gång Sektion 2- Com 3- Yttre förbikopplare Tysta larm med yttre förbikopplare Puls-förbikopplare : För att tysta larm (stoppa siren), manövrera förbikopplaren. Om området är tillkopplat när förbikopplaren manövreras, kommer larmet att frånkopplas och tystas. Om området är frånkopplat när förbikopplaren manövreras, tystas larmet men tillkoppling sker inte. Latch (hållande) förbikopplare : Om området är tillkopplat, sätt förbikopplaren i frånläge. Området frånkopplas och larmet tystas. Om området är frånkopplat, sätt förbikopplaren först i tilläge (området tillkopplas inte) och återgå sedan till frånläge. Bosch Security Systems 10/ C 15

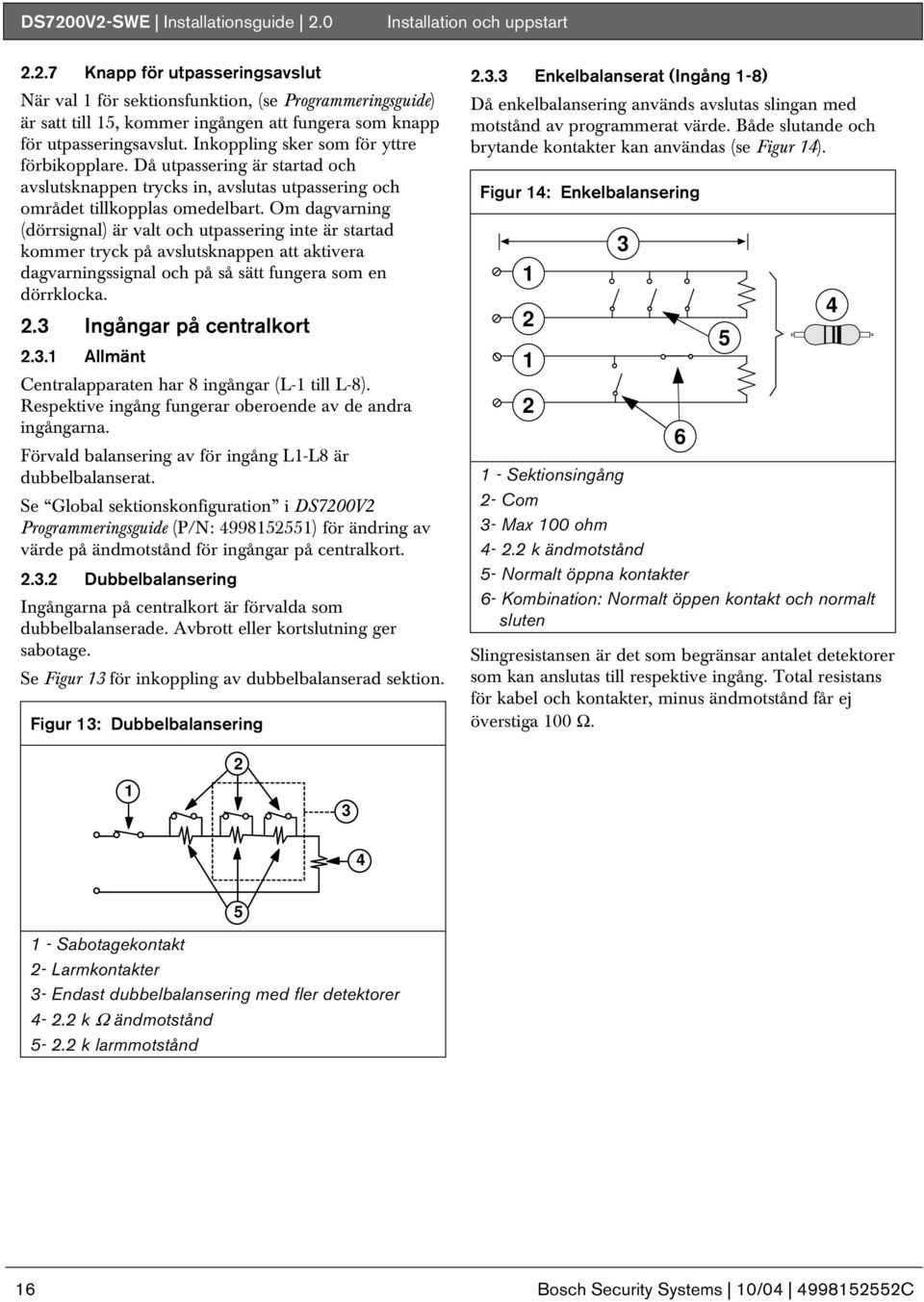

16 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Knapp för utpasseringsavslut När val 1 för sektionsfunktion, (se Programmeringsguide) är satt till 15, kommer ingången att fungera som knapp för utpasseringsavslut. Inkoppling sker som för yttre förbikopplare. Då utpassering är startad och avslutsknappen trycks in, avslutas utpassering och området tillkopplas omedelbart. Om dagvarning (dörrsignal) är valt och utpassering inte är startad kommer tryck på avslutsknappen att aktivera dagvarningssignal och på så sätt fungera som en dörrklocka. 2.3 Ingångar på centralkort Allmänt Centralapparaten har 8 ingångar (L-1 till L-8). Respektive ingång fungerar oberoende av de andra ingångarna. Förvald balansering av för ingång L1-L8 är dubbelbalanserat. Se Global sektionskonfiguration i DS7200V2 Programmeringsguide (P/N: ) för ändring av värde på ändmotstånd för ingångar på centralkort Dubbelbalansering Ingångarna på centralkort är förvalda som dubbelbalanserade. Avbrott eller kortslutning ger sabotage. Se Figur 13 för inkoppling av dubbelbalanserad sektion. Figur 13: Dubbelbalansering Enkelbalanserat (Ingång 1-8) Då enkelbalansering används avslutas slingan med motstånd av programmerat värde. Både slutande och brytande kontakter kan användas (se Figur 14). Figur 14: Enkelbalansering Sektionsingång 2- Com 3- Max 100 ohm k ändmotstånd 5- Normalt öppna kontakter 6- Kombination: Normalt öppen kontakt och normalt sluten Slingresistansen är det som begränsar antalet detektorer som kan anslutas till respektive ingång. Total resistans för kabel och kontakter, minus ändmotstånd får ej överstiga 100 Ω Sabotagekontakt 2- Larmkontakter 3- Endast dubbelbalansering med fler detektorer k Ω ändmotstånd k larmmotstånd 5 16 Bosch Security Systems 10/ C

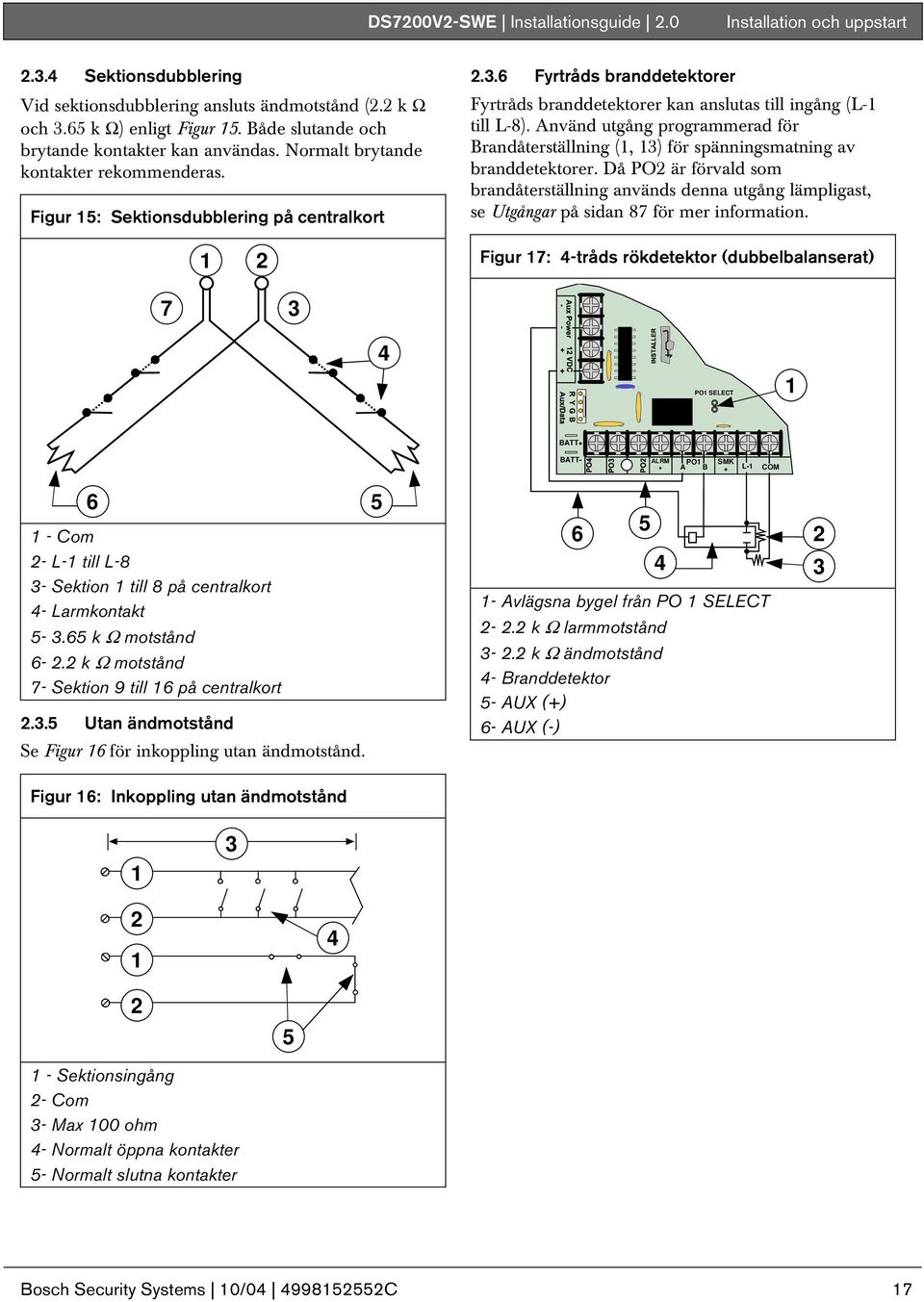

17 Sektionsdubblering Vid sektionsdubblering ansluts ändmotstånd (2.2 k Ω och 3.65 k Ω) enligt Figur 15. Både slutande och brytande kontakter kan användas. Normalt brytande kontakter rekommenderas. Figur 15: Sektionsdubblering på centralkort DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Fyrtråds branddetektorer Fyrtråds branddetektorer kan anslutas till ingång (L-1 till L-8). Använd utgång programmerad för Brandåterställning (1, 13) för spänningsmatning av branddetektorer. Då PO2 är förvald som brandåterställning används denna utgång lämpligast, se Utgångar på sidan 87 för mer information. 1 2 Figur 17: 4-tråds rökdetektor (dubbelbalanserat) PO1 SELECT 1 BATT+ BATT- ALRM + PO1 SMK A B + L-1 COM Com 2- L-1 till L-8 3- Sektion 1 till 8 på centralkort 4- Larmkontakt k Ω motstånd k Ω motstånd 7- Sektion 9 till 16 på centralkort Utan ändmotstånd Se Figur 16 för inkoppling utan ändmotstånd. Figur 16: Inkoppling utan ändmotstånd 6 1- Avlägsna bygel från PO 1 SELECT k Ω larmmotstånd k Ω ändmotstånd 4- Branddetektor 5- AUX (+) 6- AUX (-) Sektionsingång 2- Com 3- Max 100 ohm 4- Normalt öppna kontakter 5- Normalt slutna kontakter Bosch Security Systems 10/ C 17

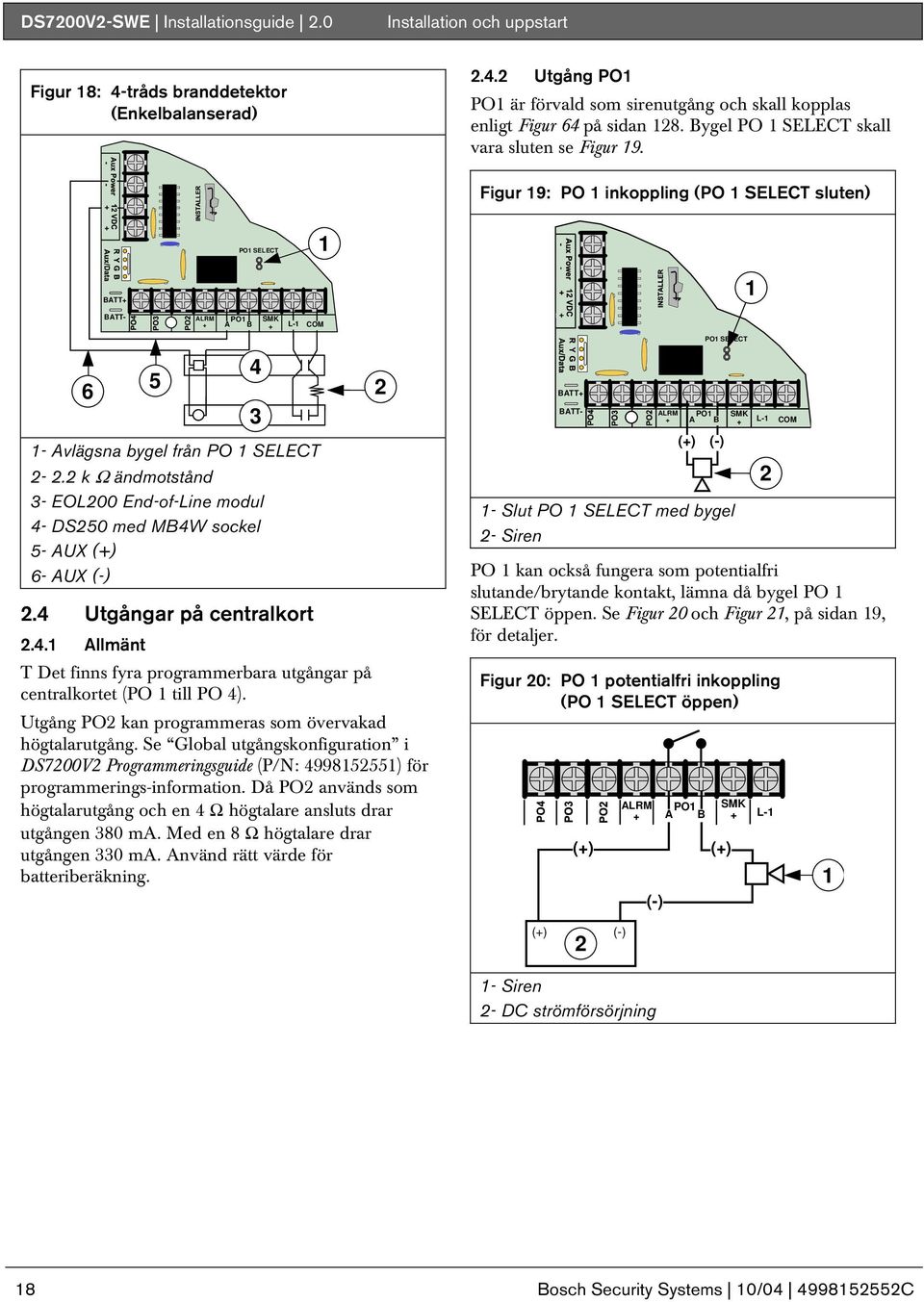

18 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Figur 18: 4-tråds branddetektor (Enkelbalanserad) Utgång PO1 PO1 är förvald som sirenutgång och skall kopplas enligt Figur 64 på sidan 128. Bygel PO 1 SELECT skall vara sluten se Figur 19. Figur 19: PO 1 inkoppling (PO 1 SELECT sluten) PO1 SELECT 1 6 BATT+ BATT- 5 ALRM + PO1 SMK A B + L-1 COM 1- Avlägsna bygel från PO 1 SELECT k Ω ändmotstånd 3- EOL200 End-of-Line modul 4- DS250 med MB4W sockel 5- AUX (+) 6- AUX (-) 2.4 Utgångar på centralkort Allmänt T Det finns fyra programmerbara utgångar på centralkortet (PO 1 till PO 4). Utgång PO2 kan programmeras som övervakad högtalarutgång. Se Global utgångskonfiguration i DS7200V2 Programmeringsguide (P/N: ) för programmerings-information. Då PO2 används som högtalarutgång och en 4 Ω högtalare ansluts drar utgången 380 ma. Med en 8 Ω högtalare drar utgången 330 ma. Använd rätt värde för batteriberäkning BATT+ BATT- ALRM + PO1 A B (+) (-) PO1 SELECT 1- Slut PO 1 SELECT med bygel 2- Siren PO 1 kan också fungera som potentialfri slutande/brytande kontakt, lämna då bygel PO 1 SELECT öppen. Se Figur 20 och Figur 21, på sidan 19, för detaljer. SMK + Figur 20: PO 1 potentialfri inkoppling (PO 1 SELECT öppen) ALRM + PO1 A B (+) (+) (-) SMK + 1 L-1 2 L-1 COM 1 (+) (-) 2 1- Siren 2- DC strömförsörjning 18 Bosch Security Systems 10/ C

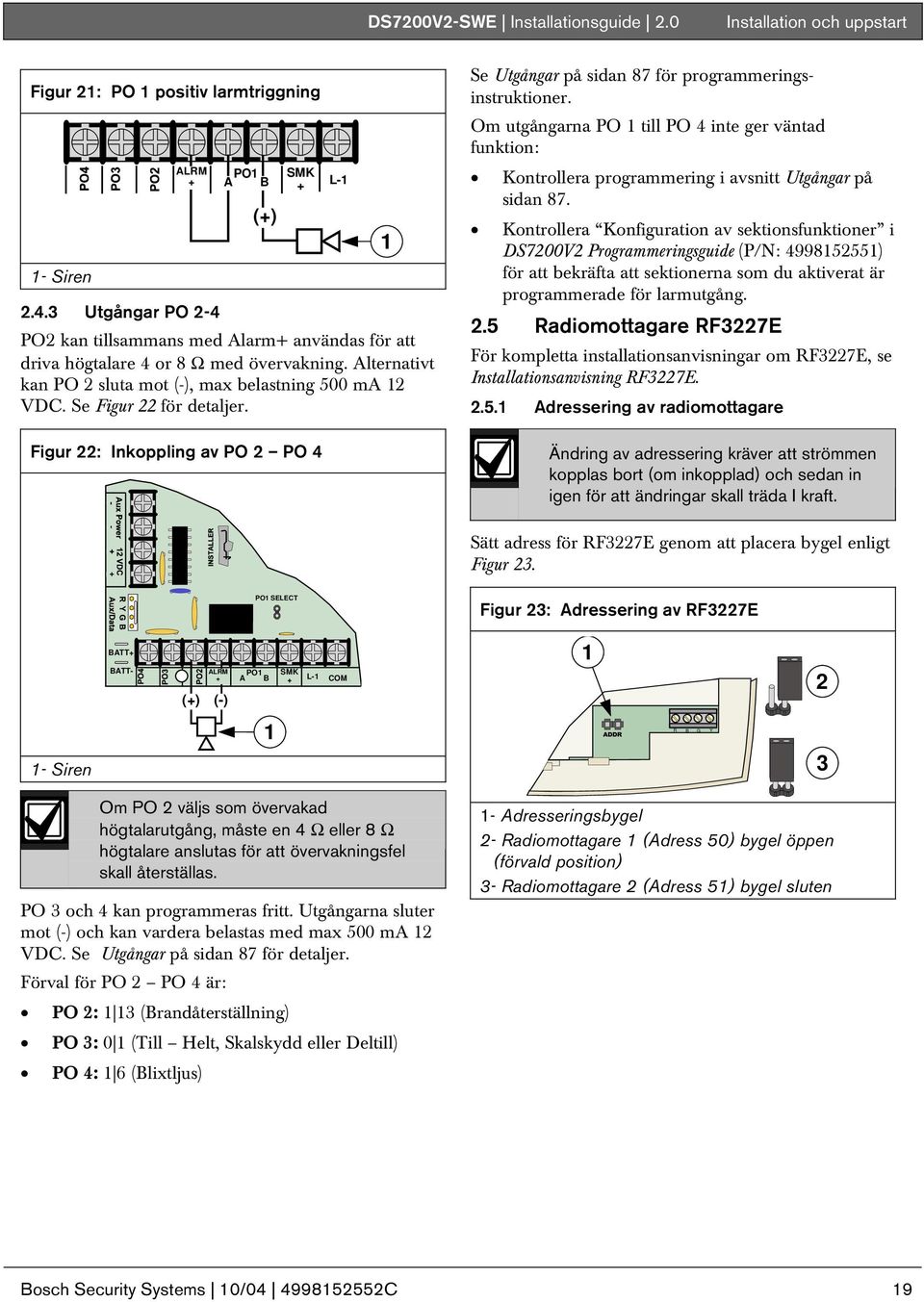

19 . Figur 21: PO 1 positiv larmtriggning 1- Siren ALRM + PO1 A B (+) SMK Utgångar PO 2-4 PO2 kan tillsammans med Alarm+ användas för att driva högtalare 4 or 8 Ω med övervakning. Alternativt kan PO 2 sluta mot (-), max belastning 500 ma 12 VDC. Se Figur 22 för detaljer. L-1 DS7200V2-SWE Installationsguide Installation och uppstart Se Utgångar på sidan 87 för programmeringsinstruktioner. Om utgångarna PO 1 till PO 4 inte ger väntad funktion: Kontrollera programmering i avsnitt Utgångar på sidan 87. Kontrollera Konfiguration av sektionsfunktioner i DS7200V2 Programmeringsguide (P/N: ) för att bekräfta att sektionerna som du aktiverat är programmerade för larmutgång. 2.5 Radiomottagare RF3227E För kompletta installationsanvisningar om RF3227E, se Installationsanvisning RF3227E Adressering av radiomottagare Figur 22: Inkoppling av PO 2 PO 4 Ändring av adressering kräver att strömmen kopplas bort (om inkopplad) och sedan in igen för att ändringar skall träda I kraft. Sätt adress för RF3227E genom att placera bygel enligt Figur 23. PO1 SELECT Figur 23: Adressering av RF3227E BATT+ BATT- ALRM + (+) (-) PO1 A B SMK + L-1 COM ADDR R B G Y 1- Siren 3 Om PO 2 väljs som övervakad högtalarutgång, måste en 4 Ω eller 8 Ω högtalare anslutas för att övervakningsfel skall återställas. PO 3 och 4 kan programmeras fritt. Utgångarna sluter mot (-) och kan vardera belastas med max 500 ma 12 VDC. Se Utgångar på sidan 87 för detaljer. Förval för PO 2 PO 4 är: PO 2: 1 13 (Brandåterställning) PO 3: 0 1 (Till Helt, Skalskydd eller Deltill) PO 4: 1 6 (Blixtljus) 1- Adresseringsbygel 2- Radiomottagare 1 (Adress 50) bygel öppen (förvald position) 3- Radiomottagare 2 (Adress 51) bygel sluten Bosch Security Systems 10/ C 19

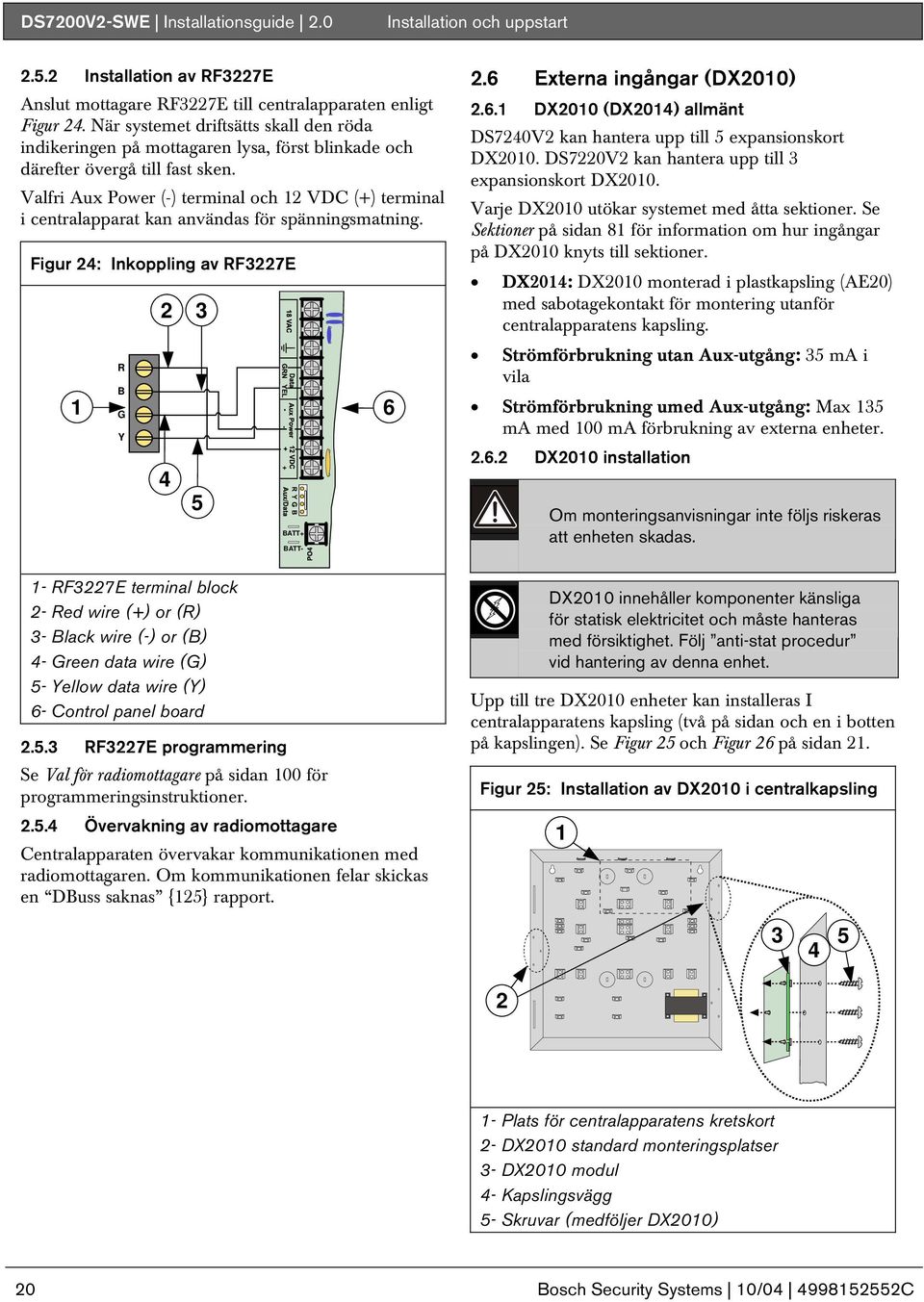

20 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Installation av RF3227E Anslut mottagare RF3227E till centralapparaten enligt Figur 24. När systemet driftsätts skall den röda indikeringen på mottagaren lysa, först blinkade och därefter övergå till fast sken. Valfri Aux Power (-) terminal och 12 VDC (+) terminal i centralapparat kan användas för spänningsmatning. Figur 24: Inkoppling av RF3227E 1 R B G Y RF3227E terminal block 2- Red wire (+) or (R) 3- Black wire (-) or (B) 4- Green data wire (G) 5- Yellow data wire (Y) 6- Control panel board BATT+ BATT RF3227E programmering Se Val för radiomottagare på sidan 100 för programmeringsinstruktioner Övervakning av radiomottagare Centralapparaten övervakar kommunikationen med radiomottagaren. Om kommunikationen felar skickas en DBuss saknas {125} rapport Externa ingångar (DX2010) DX2010 (DX2014) allmänt DS7240V2 kan hantera upp till 5 expansionskort DX2010. DS7220V2 kan hantera upp till 3 expansionskort DX2010. Varje DX2010 utökar systemet med åtta sektioner. Se Sektioner på sidan 81 för information om hur ingångar på DX2010 knyts till sektioner. DX2014: DX2010 monterad i plastkapsling (AE20) med sabotagekontakt för montering utanför centralapparatens kapsling. Strömförbrukning utan Aux-utgång: 35 ma i vila Strömförbrukning umed Aux-utgång: Max 135 ma med 100 ma förbrukning av externa enheter DX2010 installation Om monteringsanvisningar inte följs riskeras att enheten skadas. DX2010 innehåller komponenter känsliga för statisk elektricitet och måste hanteras med försiktighet. Följ anti-stat procedur vid hantering av denna enhet. Upp till tre DX2010 enheter kan installeras I centralapparatens kapsling (två på sidan och en i botten på kapslingen). Se Figur 25 och Figur 26 på sidan 21. Figur 25: Installation av DX2010 i centralkapsling Plats för centralapparatens kretskort 2- DX2010 standard monteringsplatser 3- DX2010 modul 4- Kapslingsvägg 5- Skruvar (medföljer DX2010) 20 Bosch Security Systems 10/ C
21 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart. Figur 26: Alternativ monteringsplats för DX Inkoppling av DX2010 Använd inte skärmad eller partvinnad kabel för installation av DX2010. Se Tabell 5 för kabellängd för databuss: 2 1- Plats för centralapparatens kretskort 2- DX2010 alternativa monteringsplatser Upp till fem DX2014 moduler kan anslutas till DS7240V2 (upp till 3 till DS7220V2). Se Figur 27 på sidan 22 för inkopplingsdetaljer. Tabell 5: Kabellängd mellan DX2010 och centralapparat Aux-utgång ej använd Aux-utgång använd Aux-utgång använd eller inte använd Spänningskälla Centralapparat Extern strömförsörjning 0.8 mm (#22 AWG) 305 m ( ft.) 30 m (98.4 ft.) 305 m ( ft.) 1.2 mm (#18 AWG) 610 m (2001 ft.) 76 m (249.3 ft.) 610 m (2001 ft.) Tabell 6: Kabellängd mellan DX2010 och extern strömförsörjning Aux-utgång ej använd Aux-utgång använd 0.8 mm (#22 AWG) 1.2 mm (#18 AWG) 305 m ( ft.) 610 m (2001 ft.) 30 m (98.4 ft.) 76 m (249.3 ft.) Bosch Security Systems 10/ C 21
22 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Anslut data och 12 V till DX2010 (DX2014) enligt Figur 27. Valfri Aux Power (-) terminal och 12 VDC (+) terminal i centralapparat kan användas för spänningsmatning. Om Aux-utgång ( +Out- ) på DX2010 används för spänningsmatning av detektorer, skall anslutning av DX2010 ske direkt till centralapparat och inte via annat expansionskort eller enhet. Figur 27: Anslutning av DX2010 till centralapparat Om DX2010 måste strömförsörjas via extern strömförsörjning, koppla enligt Figur 28. Valfri Aux Power (-) terminal och 12 VDC (+) terminal i centralapparat kan användas för spänningsmatning. Figur 28: DX2010 med extern strömförsörjning 1 +OUT- TMPR R B G Y 1 COM G R B Y +OUT- TMPR 1 COM (+) (-) 4 BATT+ BATT- 1- DX2010 modul 2- Grön (G) datakabel 3- Gul (Y) datakabel 4- Svart (-) kabel 5- Röd (+) kabel 6- Centralapparat 4 5 BATT+ BATT- 1- DX2010 modul 2- Grön (G) datakabel 3- Gul (Y) datakabel 4- Svart (-) kabel 5- Röd (+) kabel 6- Centralapparat 7- Centralapparat När extern strömförsörjning används får inte minusutgången (-) anslutas mot jord. Jordfel kommer att indikeras om minus (-) jordas. 22 Bosch Security Systems 10/ C
23 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart DX2010 Aux-utgång DX2010 kan ge 12 VDC upp till 100 ma från Auxutgången (-) OUT (+) för strömförsörjning av externa enheter såsom rörelsedetektorer. Se Figur 29. Figur 29: DX2010 anslutning av AUX-utgång +OUT- 1 TMPR R B G Y 1 COM DX2010 sabotageingång Varje DX2010 enhet har en ingång för sabotagekontakt. Sabotageingången är i tillägg till de åtta sektionsingångarna, ingången tar inte någon sektion I anspråk. Sabotage på ingången ger sabotage för aktuell DX2010 enhet. Ingången kan övervaka normalt slutna (NC) externa sabotagekontakter, se Figur 30. OBS! Använd inget ändmotstånd. DX2014 inkluderar en sabotagefjäder. Använd inte sabotageingången då den inbyggda kontakten med sabotagefjäder används. Om varken sabotagekontakt eller ingång används skall ingången byglas enligt Figur 31 på sidan Använd antingen sabotagekontakten eller sabotageingången båda kan inte användas samtidigt. Figur 30: DX2010 Inkoppling av sabotageingång 1- DX2010 modul 2- Enhet såsom rörelse- eller linjedetektor 3- Svart (-) kabel 4- Röd (+) kabel När AUX-utgång i DX2010 används begränsas maximal kabellängd till 76 m med 1.2 mm (#18 AWG) kabel, eller 30 m med 0.8 mm (#22 AWG) kabel. Maximalt avstånd mellan DX2010 och detektorer som strömförsörjs från AUX-utgången är 15 m med 0.8 mm (#22 AWG) eller 30 m med 1.2 mm (#18 AWG) kabel. Om AUX-utgången (+Out-) i DX2010 används måste matning till DX2010 (R och B) vara direkt ansluten i centralapparat eller annan strömförsörjning. 1 +OUT- TMPR R B G Y 1 COM 1- DX2010 modul 2- Extern sabotagekontakt Figur 31: DX2010 Sabotageingång byglad 2 1 +OUT- TMPR R B G Y 1 COM 1- DX2010 modul 2- Sabotagebygel 2 Bosch Security Systems 10/ C 23
24 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart DX2010 dubbelbalansering För dubbelbalansering koppla enligt Figur 32. Figur 32: DX2010 Dubbelbalansering DX2010 sektionsdubblering (split) För sektionsdubblering görs inkoppling enligt Figur 34. Responstid för dubblerade sektioner är satt till 150 ms och kan inte ändras. Både slutande och brytande kontakter kan anslutas. Normalt slutna kontakter rekommenderas. Figur 34: DX2010 sektionsdubblering 1 COM 2 3 COM 4 5 COM 6 7 COM Sabotagekontakt 2-2.2k Ω motstånd 3- Larmkontakter (programmerbara som normalt öppna eller normalt slutna) DX2010 Enkelbalansering DX2010 stödjer både brytande och slutande kontakter. Ändring av responstid för ingång har ingen effekt på DX2010 ingångarna. Istället ställs responstiod för samtliga ingångar på DX2010, se konfiguration av DX2010 i programmeringsanvisning DX2010 common 2- DX2010 ingång 1 till 8 3- DX2010 ingångar (se Tabell 7 och Tabell 8) 4-2.2k Ω motstånd k Ω motstånd 6- DX2010 ingångar (se Tabell 7 och Tabell 8) Tabell 7: DX2010 adress Det går inte att ansluta 2-tråds rökdetektorer till DX2010. Koppla enligt Figur 33. Figur 33: DX2010 Enkelbalansering DX2010 ingång Motstånd k k Tabell 8: DX2010 adress 107 (Endast DS7240V2) 1 COM 2 3 COM 4 5 COM 6 7 COM 8 DX2010 ingång Motstånd k k Normalt slutna kontakter 2- Normalt öppna kontakter 24 Bosch Security Systems 10/ C
25 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart DX2010 adressering När DIP-switch inställning ändras måste spänningen till expansionsenheten brytas för att ändringen skall träda i kraft. Varje ansluten DX2010 måste adresseras enligt Tabell 9. Skuggade rader gäller endast DS7240V2. Se Figur 35 för rätt DIP-switch inställning. Figur 35: DX2010 DIP-switch inställning 2 1 ON Tabell 9: DX2010 adressval Ingång (sektion) Standard ingång* Dubblerad ingång** 1 to 8 DBuss adr to 16 DBuss adr 102 DBuss adr to 24 DBuss adr 103 DBuss adr to 32 DBuss adr 104 DBuss adr to 40 DBuss adr 105 DBuss adr 107 * För standardingång (enkel/dubbelbalanserad), sätt ingångens enhetstyp till 2 och adressera enligt Tabell 10. Se Ingång, Enhet på sidan 83 för programmeringsdetaljer. ** För dubblerad ingång, sätt ingångens enhetstyp till 3 och adressera enligt Tabell 10. Ställ DIP-switchar enligt Tabell 10. Skugadde celler gäller endast DS7240V2. Tabell 10: DX2010 adressering OFF position 2- ON position Exempel visar adress DX2010 statusdiod See the following for status LED operation: En blink per sekund indikerar normal funktion. LED med fast sken kan indikera något av följande: - - ledare är inte ansluten eller så fungerar inte kommunikation mellan CA och expansionsenheten. - Inga sektioner är programmerade för denna enhet. Se Sektioner på sidan 81 för detaljer. Släckt LED indikerar att spänning saknas till enheten. Figur 36: DX2010 Statusdiod (LED) DX2010 DIP-switch inställning DIP switch Enhetsadress S1 S2 S3 S4 S5 S ON OFF OFF OFF OFF OFF OFF 102 OFF OFF OFF OFF OFF ON 103 OFF OFF OFF OFF ON OFF 104 OFF OFF OFF OFF ON ON 105 OFF OFF OFF ON OFF OFF 106 OFF OFF OFF ON OFF ON 107 OFF OFF OFF ON ON OFF 1- DX2010 DIP-switchar 2- DX2010 statusdiod DX2010 övervakning Centralapparaten övervakar kommunikationen till expansionsenheten, DX2010. Om kommunikationen felar skickas en DBuss saknas {125} rapport. Bosch Security Systems 10/ C 25
26 DS7200V2-SWE Installationsguide 2.0 Installation och uppstart 2.7 Reläenheter (DX3010) Allmänt Räläenhet DX3010 ger möjlighet att utöka systemet med utgångar i grupp om åtta. DS7240V2 hanterar upp till 20 programmerbara utgångar (4 på centralkort, 16 externa via 2 reläenheter DX3010). Reläutgångarna programmeras individuellt med valfri funktion. Se Utgångar på sidan 87 för programmeringsdetaljer. Strömförbrukning: 10 ma I vila plus 40 ma för varje aktiverat relä (Max 330 ma med alla åtta reläer aktiverade). Se DX3010 Installation Guide (P/N: 49529) för mer dataljerade anvisningar gällande DX DX3010 installation DX3010 installeras i centralapparatens kapsling med medföljande monteringsdetaljer. Se Figur 37. Figur 37: Installation av DX3010 i CA-kapsling DX3010 reläutgångar Utgångarna kan aktiveras vid adressering, programmering, återställning av centralapparat eller då centralapparaten startas upp. Koppla bort utrustning ansluten till utgångarna då någon av dessa funktioner utförs. Reläutgångarna på DX3010 är inte övervakade och kan således inte användas för larmdon i brandlarmssystem där övervakning krävs. Reläutgångarna är potentialfria växlande kontakter (Form C ), max belastning 5.0 A vid 28 VDC. NO, C och NC anslutningar finns för respektive reläkontakt. När en utgång aktiveras sluts kontakten mellan NO och C. När utgången inte är aktiverad är den sluten mellan NC och C. 1- Plats för centralapparatens kretskort 2- DX3010 monteringsplatser 3- DX3010 terminal block 4- Kapslingsvägg 5- Skruvar (medföljer DX3010) DX3010 inkoppling Se Tabell 11 för kabellängd för databuss. Om DX3010 är monterad långt ifrån centralapparaten kan inte spänningsmatning tas från centralapparaten. Extern strömförsörjning måste då användas. Se Figur 40 för anslutning av extern strömförsörjning. Tabell 11: DX3010 kabellängder Spänningskälla 0.8 mm (#22 AWG) 1.2 mm (#18 AWG) Centralapparat till DX3010 Centralapparat 12.2 m (40 ft.) 24.4 m (80 ft.) Centralapparat till DX3010 Extern strömförsörjning 305 m (1,007.7 ft.) 610 m (2,001 ft.) Extern strömförsörjning till DX m (40 ft.) 24.4 m (80 ft.) 26 Bosch Security Systems 10/ C
27 . Valfri Aux Power (-) terminal och 12 VDC (+) terminal i centralapparat kan användas för spänningsmatning. Figur 38: Inkoppling av DX Y G B R DS7200V2-SWE Installationsguide 2.0 Installation och uppstart Om extern strömförsörjning används anslut då DX3010 till centralapparat och extern strömförsörjning enligt bild nedan. Valfri Aux Power (-) terminal i centralapparat kan användas för anslutning av enheter. Figur 40: Inkoppling av DX3010 med extern strömförsörjning 1 Y G B R NC C 8 NO BATT+ BATT DX3010 modul 2- Centralapparat 3- Gul (Y) datakabel 4- Grön (G) datakabel 5- Svart (-) kabel 6- Röd (+) kabel Figur 39: DX3010 utgångslägen 1 NC C NO NC C 8 NO DX3010 modul 2- Centralapparat 3- Gul (Y) datakabel 4- Grön (G) datakabel 5- Svart (-) kabel 6- Röd (+) kabel 7- Extern +12 VDC strömförsörjning BATT+ BATT- När extern strömförsörjning används får inte minusutgången (-) anslutas mot jord. Jordfel kommer att indikeras om minus (-) jordas. 2 NC C NO DX3010 adressering Respektive reläenhet måste ha sin egen adress enligt Tabell 12. Skuggade celler gäller endast DS7240V2. 1- Utgång aktiverad 2- Utgång deaktiverad Tabell 12: DX3010 adresser Utgång Databuss adress 5 to 12 Adress to 20 Adress 151 När DIP-switch inställning ändras måste spänningen till expansionsenheten brytas för att ändringen skall träda i kraft Bosch Security Systems 10/ C 27
