1 1 TEST RAPPORT 2 DIMMER 2.1 Testsetup Jolly MD LED Lumine LD300-2WW mA Återfjädrande knapp för dimmning Av/på knapp för att simulera sensor 1-wire temp sensor DS18B Qubino Dimmer, Flush dimmer Funktioner: Utgångar: o dimmer MOSFET bakkants dimmer Ingångar: o en för återfjädrande knapp och o 2 binära ingångar o 1-wire temperatur sensor Knapp funktion: Dimmer modulen sparar 2 värden: Senaste satta dimmnivå(eg. 35%) via GUI't eller knapp Senaste knapp förändring (upp eller ner) från knappen. Nästa förändring kommmer vara tvärtemot vad man senast gjorde (tex, om första förändringen är ner blir nästa upp) Ett exempel: 1. Knapp dimma ner (tex från 35% till 0%) 2. Med GUI't slå på ( den går till 100%) 3. Du har nu 100% och senaste förändringen från knappen var ner(som du kan se i 1) 4. Man trycker knappen och håller ner, inget händer pga senaste förändring var ner så modulen vill dimma upp, men det går inte då den redan står på max, 100%. 5. Släpp knapp 6. Tryck knapp igen och den dimmar ner. Testrapport Qubino 2014 Rejoin Telematics AB Sida 1 av 6

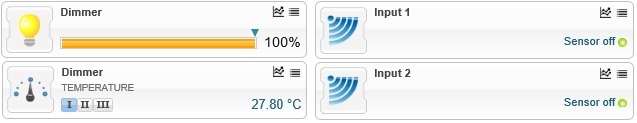

2 2.2.1 NETIChome, sw Inga problem att associera den till NETIChome. Associeras som en dimmer, med effektförbrukning och temperatur, och två binär input. Dimmer fungerar som den skall med ON/OFF och sätta dim nivåer. Effektförbrukning och temp givare fungerar Zipabox, sw version Inga problem att associera den till Zipaboxen. Associeras som en dimmer, med effektförbrukning och temperatur, och två binär input. Dimmer fungerar som den skall med ON/OFF och sätta dim nivåer. Effektförbrukning och temp givare fungerar HC Lite, sw version Inga problem att associera den till HC Lite. Testrapport Qubino 2014 Rejoin Telematics AB Sida 2 av 6

3 Associeras som en dimmer och en binär input. Dimmer fungerar som den skall med ON/OFF och sätta dim nivåer. Binära ingångarna I2 och I3 har ingen inverkan på visad binär input i HC Lite. 3 SWITCH 1 UTGÅNG 3.1 Testsetup Lampa Återfjädrande knapp för av/på Av/på knapp för att simulera sensor 3.2 Qubino Switch, Flush 1 relay Funktioner: Utgångar: o 1 av/på Ingångar: o en för knapp o 2 binära ingångar o 1-wire temperatur sensor NETIChome, sw Inga problem att associera den till NETIChome Testrapport Qubino 2014 Rejoin Telematics AB Sida 3 av 6

4 Associeras som en on/off, med effektförbrukning, och två binär input. Temp givaren hade jag inte kopplat in. Effektförbrukning fungerar Zipabox, sw version Inga problem att associera den till Zipaboxen. Associeras som en on/off, med effektförbrukning och temperatur, och två binär input. Effektförbrukning fungerar. Temp givare är ej testad men finns med HC Lite, sw version Inga problem att associera den till HC Lite. Testrapport Qubino 2014 Rejoin Telematics AB Sida 4 av 6

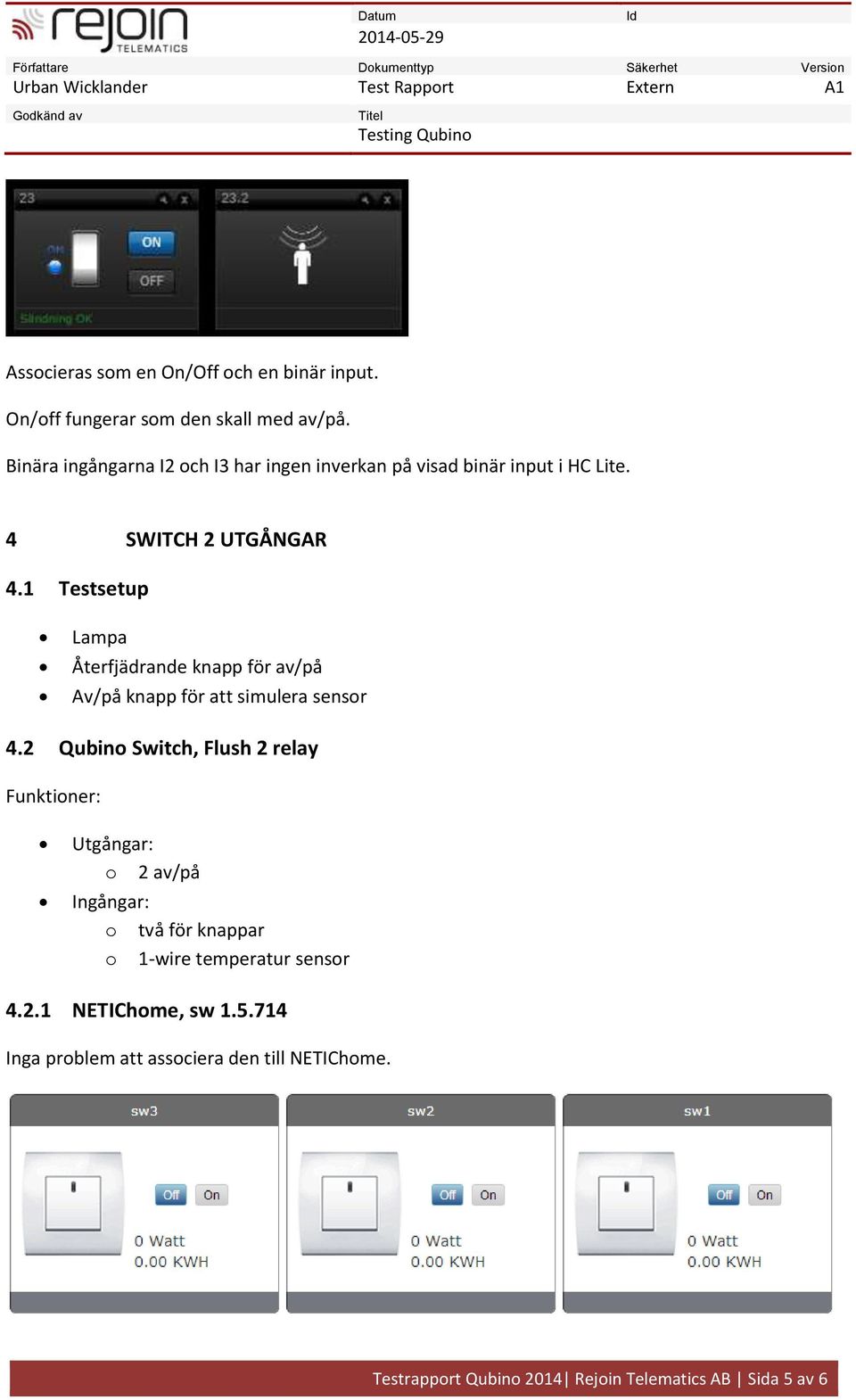

5 Associeras som en On/Off och en binär input. Binära ingångarna I2 och I3 har ingen inverkan på visad binär input i HC Lite. 4 SWITCH 2 UTGÅNGAR 4.1 Testsetup Lampa Återfjädrande knapp för av/på Av/på knapp för att simulera sensor 4.2 Qubino Switch, Flush 2 relay Funktioner: Utgångar: o 2 av/på Ingångar: o två för knappar o 1-wire temperatur sensor NETIChome, sw Inga problem att associera den till NETIChome. Testrapport Qubino 2014 Rejoin Telematics AB Sida 5 av 6

6 Associeras som tre on/off, med effektförbrukning. Temp givaren hade jag inte kopplat in så den visas inte. SW3 styr både Q1 och Q2 medans SW1 styr Q1 och SW2 styr Q2 Effektförbrukning fungerar. SW3 visar den totala medans SW1(Q1) och SW2(Q2) visar de enskilda Zipabox, sw version Inga problem att associera den till Zipaboxen. Associeras som två on/off med effektförbrukning men temperaturen hittade jag inte. Dock hade jag inte satt dit någon på enheten Effektförbrukning fungerar HC Lite, sw version Inga problem att associera den till HC Lite. Associeras som två On/Off. Denna verkar inte riktigt bete sig som den ska. Parent enheten 26.2 styr båda switcharna på GUI t men bara en utgång ändras. Child enheten 26 styr sitt GUI och ena relät. Testrapport Qubino 2014 Rejoin Telematics AB Sida 6 av 6
