1 Bildplatshållare Vormbäcksgruppen , i Vormsele 1

2 Vormbäcken Hornträskgruvan Rävlidmyrgruvorna Gruvdrift i Kriberg, utgående gruvvatten från magasin 4 Egenkontrollprogram i Vormbäcken 2

3 Hornträskgruvan För efterbehandlingen (kvalificerad täckning etapp 3) av dagbrotten N och G återstår endast insådd, vilket kommer att genomföras tidigt under våren Kartläggningen av industriplanen ( ). Detaljprojektering för resterande åtgärder genomförs. En anmälan för resterande åtgärder är under framtagande. Gällande egenkontrollprogram. 3

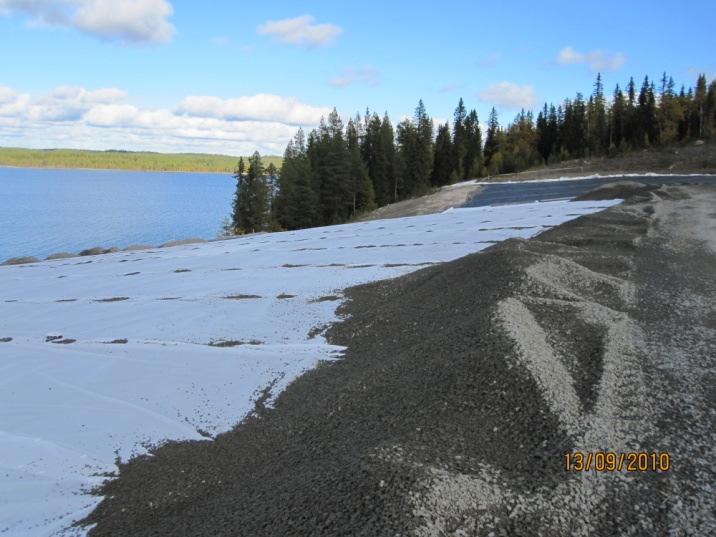

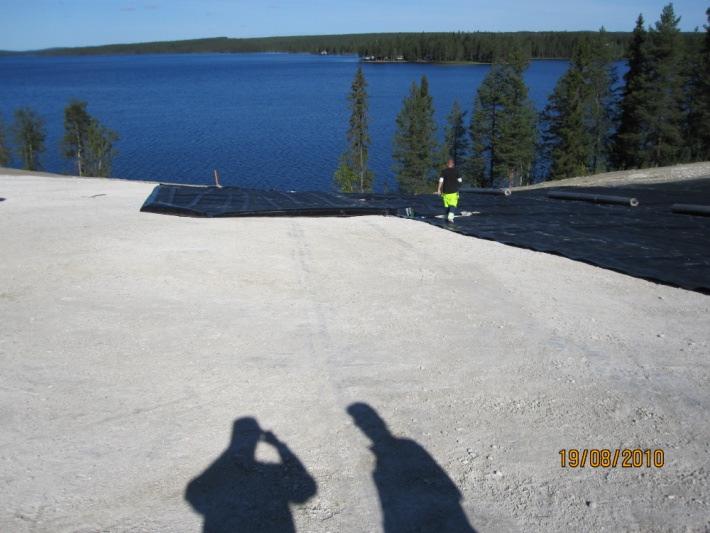

4 Hornträskgruvan - Kvalificerad täckning av dagbrotten N och G (etapp 3) Arbetet är färdigt undantaget insådd som görs tidigt under våren Arbetet har gjorts i enlighet med inkommen anmälan, dvs. packning av ospecificerad morän i lager för att uppnå viss släntvinkel (1:7), buffrande lager av mesakalk, HDPE liner, skyddsduk, dränagelager, skyddsduk, ospecificerad morän samt växtetableringslager. HDPE liner på lager av mesakalk Arbetet är väldokumenterat och har summerats i en pärm bestående av bl.a. projekteringshandlingar, protokoll från byggmöten, checklistor, fotografier, inmätningar, laboratorieanalyser, siktkurvor, besiktningsprotokoll etc. Överblivet material i form av grus, stenblock, avbaningsmassor och rötslam kommer att kunna användas för resterande åtgärder inom gruvområdet. Området bör besiktas tillsammans med tillsynsmyndigheten under barmarkssäsongen Skyddsduk ovanpå svetsad HDPE liner samt dränlager (grus) 4

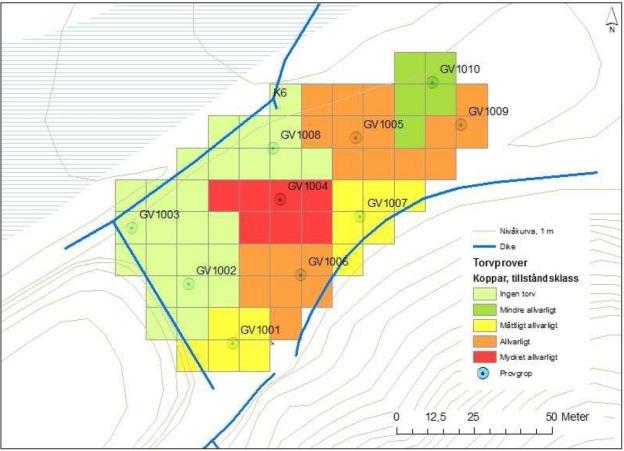

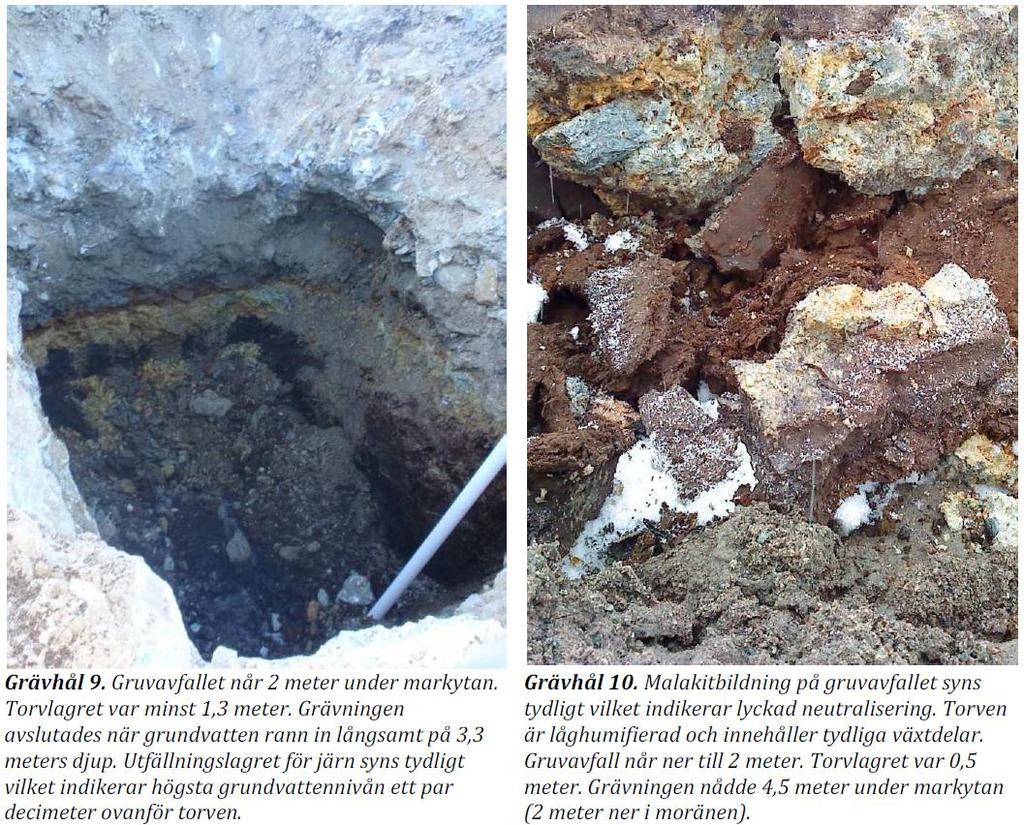

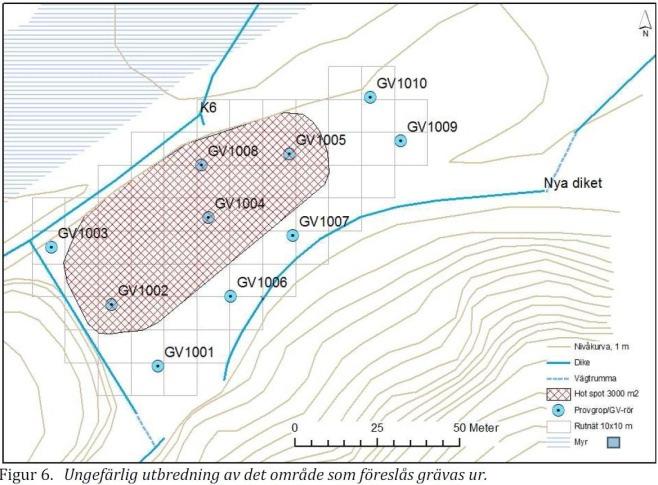

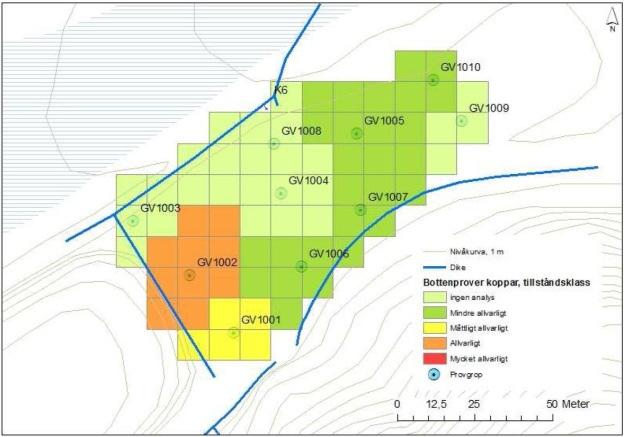

5 Hornträskgruvan Kartläggning av industriplanen (Envix) Bildserien till vänster visar på sjunkande metallhalter på djupet. dvs. utbredningen av det material som genererar höga metallhalter i källa K6. Provgropsgrävningar och totalhaltsanalyser indikerar vilket område som bör schaktas (se figur ovan). Provgropar visade karbonifierade ytor när material väl träffats av den mättade mesakalkslösningen. Området var inte tillräckligt homogent för etapp 1, dvs. infiltration. 5

6 Hornträskgruvan Detaljprojektering och anmälan för resterande åtgärder inom gruvområdet Boliden har tidigare informerat Länsstyrelsen om vad vi har sett i undersökningar/analysresultat och hur vi anser att vissa saker kan och bör lösas. Grundproblemet är att svavelförande material på industriplanen syresätts och genererar svavelsyra och metalltransporter. Ca 1,5 m av svavelförande material ligger i normalfallet ovan grundvattenytan och även vid låga, statiska flöden genererar materialet höga metallhalter. Slutsatsen är att det ytliga grundvatten som passerar materialet är syresatt, varför en kvalificerad täckning inte är att rekommendera i detta fall. Framförallt inte om man vill erhålla snabba resultat. En detaljprojektering och en anmälan för resterande åtgärder inom gruvområdet är under framtagande. Åtgärder som kan summeras i; Förbättrad täckning av gråbergsupplaget i syfte att minimera risk för erosionsskador och efterföljande oxidation av underliggande material. Svavelförande material på industriplanen grävs bort och placeras/täcks på lämplig lokal, t.ex. uppsamlingsbassängen på vattendelaren i syfte att minimera oxidation och vattentransport genom materialet. Förse industriplan och dagbrott E med okvalificerad täckning i syfte att skapa växtetablering. Dikning runt myrområdet nedströms källa K6 i syfte att minska metalltransporter från myrområdet. 6

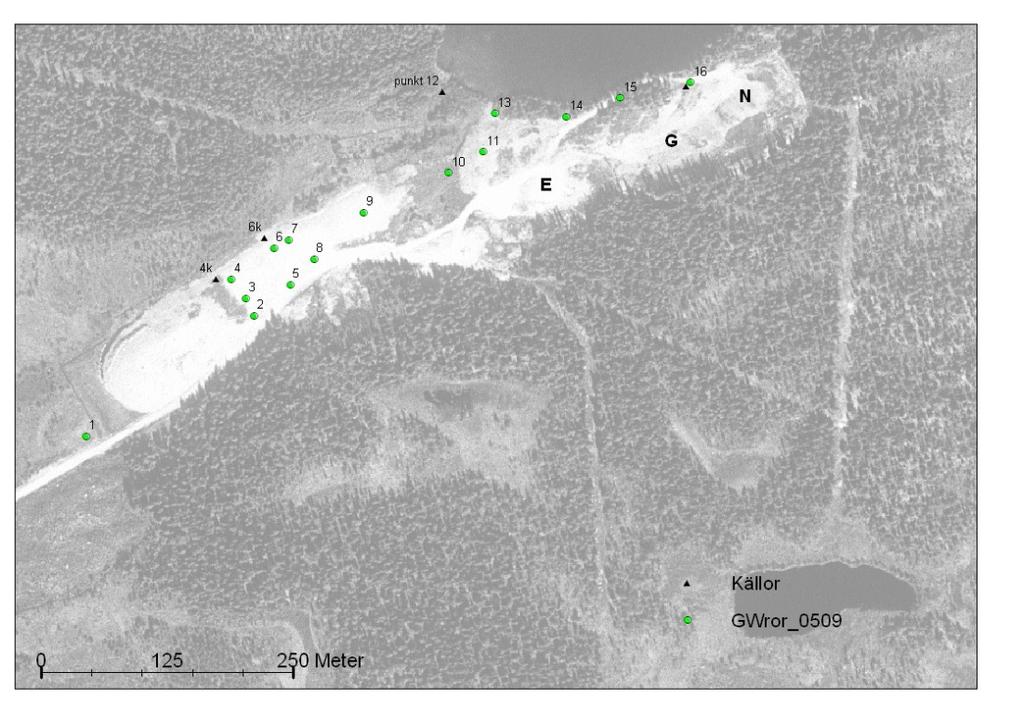

7 Hornträskgruvan Gällande egenkontrollprogram Ytvattenflöden, källorna 33PP12 och K6 provtas månadsvis med avseende på totalhalt metaller, ph och flöde. Sedan 13 månader har vi rullande 12 månaders kvantifiering av metaller ut i Norrsjön. Grundvattenrör provtas kvartalsvis med avseende på totalhalt metaller, ph samt höjd i rör. Utgående vatten från sjön (provpunkt 6300) provtas varannan månad med avseende på totalhalt metaller, ph och konduktivitet. Lösta metallhalter analyseras en gång per år. 7

8 Rävlidmyrgruvorna Genomförda åtgärder Egenkontrollprogram/Påverkan på Hornträsket Framtida åtgärder Bräddning/diffust läckage 8

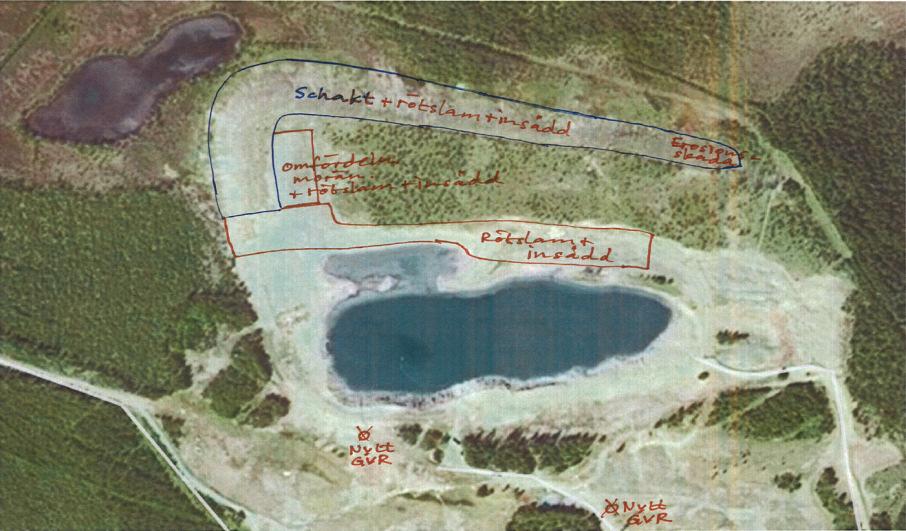

9 Rävlidmyrgruvorna Genomförda åtgärder Under så har; Hela slänten korrigerats så att släntvinkeln idag är ca 1:3 Erosionsskadan i slänten lagats och försetts med dubbla ledningar samt dränagelager (grus) och skyddsduk Morän omfördelats på vissa områden så att svavelförande material som låg ytligare numera täcks av ett mäktigare moränlager Rötslam lagts ut och såtts in på hela slänten och delar av området mellan Sturedagbrottet och slänten 2 st. grundvattenrör installerats Dagbrottet kalkats 9

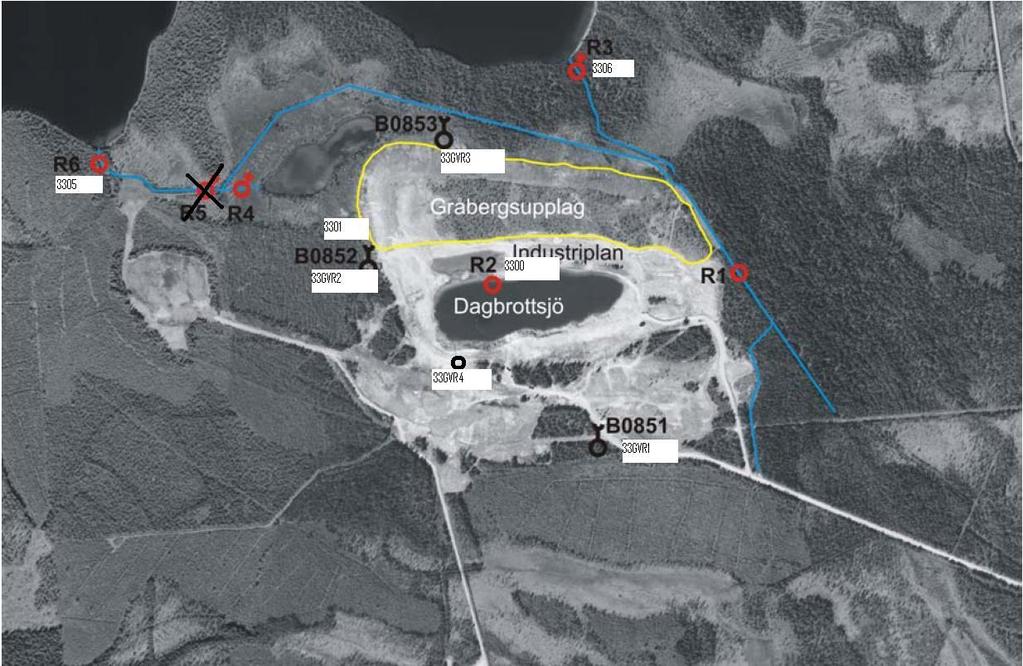

10 Rävlidmyrgruvorna Egenkontrollprogram/Påverkan på Hornträsket Ett examensarbete som görs i syfte att erhålla bl.a. en metallbalans för gruvområdet gör att vi under 2010 haft ett utökat kontrollprogram jämfört med Vi har utöver ordinarie egenkontrollprogram provtagit två ytvattenflöden och har installerat och provtagit två grundvattenrör I gällande egenkontrollprogram ingår punkterna 3305 och 3306 som mynnar i Hornträsket. För rullande 12 månader beräknas ca kg Zn och ca 100 kg Cu transporteras från gruvområdet. Jämfört med utgående halter samt antaget att ca 14E6 m3 vatten omsätts per år i sjön, så skulle bidragen vara av storleksordningen ca 1/5 (Zn) respektive ca 1/7 (Cu). Utspädningen i sjön ger halter på ca 86 ppb Zn och ca 7 ppb Cu. Genomförda åtgärder under måste följas upp med fortsatta provtagningar, framförallt i provpunkterna 3301, 3305 och

11 Rävlidmyrgruvorna Framtida åtgärder Åtgärder som genomförts under bör minska metalltransporter från området. Därför viktigt att fortsätta analysera och kvantifiera utgående metaller i 3301, 3305 och En ide som bör testas är att ph justera dagbrottet med mesakalk istället för med släckt teknisk kalk (Ca(OH)2). Mesakalken innehåller både hydroxider och karbonater. Karbonater kan ge karbonifierade ytor vid kontakt med ex vis kopparsulfider, bl.a. malakit och azurit kan bildas (Hornträskgruvan). Vatten från Sturedagbrottet perkolerar genom nedströms liggande vall. Om man kontinuerligt justerar ph i dagbrottet med mesakalk så kommer karbonater kontinuerligt att transporteras samma väg som vattnet och möjliggöra bildandet av svårlösliga karbonater. 11

12 Gruvdrift i Kriberg, utgående gruvvatten 6306 Nytt kalkningssystem för utgående gruvvatten har minskat metalltransporterna avsevärt. Idrifttagning 12

13 Egenkontrollprogram i Vormbäcken Provpunkter i Vormbäcken är 6300 (utlopp Hornträsket) 6312 (Aspliden), 6315 (Brännfors) och 6316 (utloppet i Vindelälven). Givetvis liknande trend i provpunkt
