1 Länsvattenhantering och upphandling Johan Magnusson NCC Teknik 1

2 Hantering av länsvatten Recipient Halter Funktionskrav Metoder att skydda recipienten Erosionsskydd, sedimentationsdammar, oljeavskiljare, filter o.s.v. Utförandekrav Förfrågningsunderlag Funktionskrav eller utförandekrav ska förpackas så att det blir kalkylerbart 2

3 Länsvatten Vilka reningsmetoder finns? En snabb genomgång och ett förslag till indelning efter tekniknivå (1-5) Vilka provtagningsmetoder finns? En snabb genomgång och ett förslag till indelning efter tekniknivå (1-3) 3

efter tekniknivå (1-5) Vilka provtagningsmetoder finns?

4 Rening av länsvatten Nivå 1 av 5 Enkla containrar Sedimentering Oljeavskiljning 4

5 Rening av länsvatten Nivå 2 av 5 Sedimentering med stor yta Lamellcontainrar Dammar 5

6 Rening av länsvatten Nivå 3 av 5 Filtrering Exempel med olika tillämpningsområden: Långsamfilter Snabbfilter Påsfilter 6

7 Rening av länsvatten Nivå 4 av 5 Fällning/flockning +Sedimentering eller DAF 7

8 Rening av länsvatten Nivå 5 av 5 Kombinerade reningssteg T.ex. Fällning/flockning Sedimentering Sandfilter Aktivt kolfilter 8

Sammanställning reningsteknik nivå 1-5 5. 4.

9 Sammanställning reningsteknik nivå Bättre rening, men Ökad komplexitet Ökade kostnader Ökade svårigheter att byta mitt i projekt 2. Tekniksprång mellan 2 och

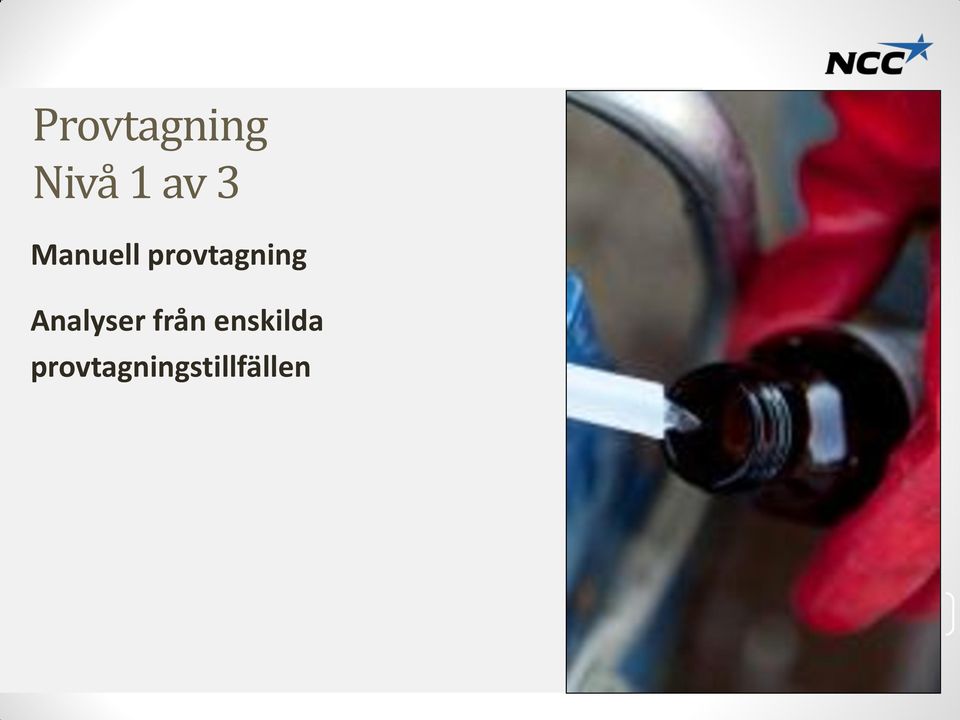

10 Provtagning Nivå 1 av 3 Manuell provtagning Analyser från enskilda provtagningstillfällen 10

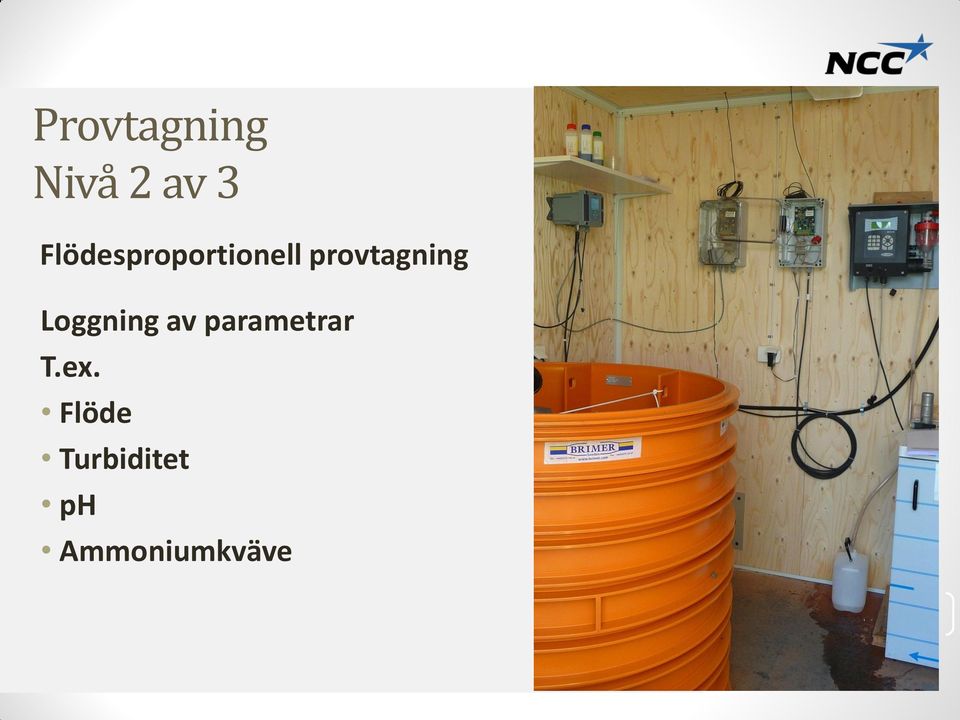

11 Provtagning Nivå 2 av 3 Flödesproportionell provtagning Loggning av parametrar T.ex. Flöde Turbiditet ph Ammoniumkväve 11

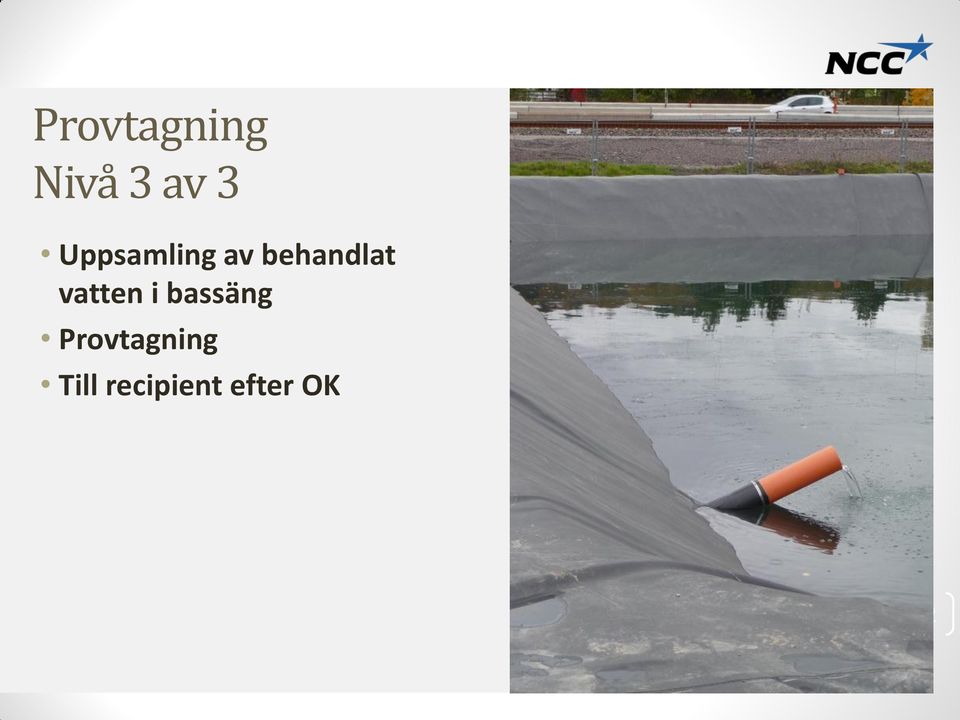

12 Provtagning Nivå 3 av 3 Uppsamling av behandlat vatten i bassäng Provtagning Till recipient efter OK 12

13 Sammanställning NCC Teknik Göteborg, Genomförda projekt

14 Upphandlingsfrågor Tillfällig spont jämfört med länsvatten Exempel tillfällig spont Utförandeentreprenad Totalentreprenad Underlag för projektering Undersökningar och underlag. Tas fram av beställaren Undersökningar och underlag. Tas fram av beställaren Förprojektering (spontlinje) Utförs av beställaren Utförs av entreprenören Detaljprojektering Utförs av entreprenören Utförs av entreprenören AB 04 kap 1 6 ABT 06 kap 1 6 För riktigheten av uppgifter, undersökningsmaterial och tekniska lösningar ansvarar den part som tillhandahållit dem. 14

Tas fram av beställaren Förprojektering (spontlinje) Utförs av beställaren Utförs av entreprenören Detaljprojektering Utförs av

15 Upphandlingsfrågor Tillfällig spont spont jämfört med länsvatten Det borde kunna fungera på samma sätt med länsvatten Exempel länsvattenrening Utförandeentreprenad Underlag för projektering Undersökningar och underlag. Tas fram av beställaren Förprojektering (val av reningsmetod) Utförs av beställaren Totalentreprenad Undersökningar och underlag. Tas fram av beställaren Utförs av entreprenören Detaljprojektering Utförs av entreprenören Utförs av entreprenören Att rena vatten är en väl känd vetenskap. Det borde fungera att få fram undersökningar och underlag som fungerar oavsett entreprenadform. 15

Tas fram av beställaren Förprojektering (val av reningsmetod) Utförs av beställaren Totalentreprenad Undersökningar och underlag.

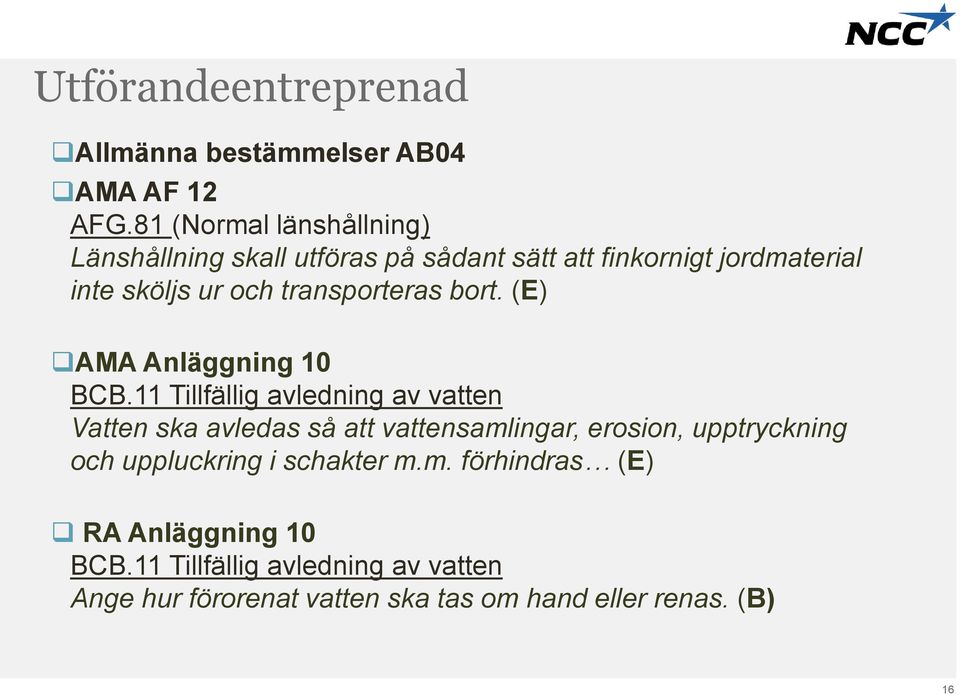

16 Utförandeentreprenad Allmänna bestämmelser AB04 AMA AF 12 AFG.81 (Normal länshållning) Länshållning skall utföras på sådant sätt att finkornigt jordmaterial inte sköljs ur och transporteras bort. (E) AMA Anläggning 10 BCB.11 Tillfällig avledning av vatten Vatten ska avledas så att vattensamlingar, erosion, upptryckning och uppluckring i schakter m.m. förhindras (E) RA Anläggning 10 BCB.11 Tillfällig avledning av vatten Ange hur förorenat vatten ska tas om hand eller renas. (B) 16

transporteras bort. (E) AMA Anläggning 10 BCB.

17 Utförandeentreprenad I en utförandeentreprenad skall beställaren ange hur entreprenören skall rena vattnet. d.v.s. vilken metod som skall användas. Exempel: Länsvatten skall renas i en sedimenteringsdamm med en maximal ytbelastning av 0,2 m 3 /m 2 tim. Utgående halt suspenderat material får max uppgå till 50 mg/l. Blandning av utförandekrav och funktionskrav. Beställarens ansvar att krav på utgående halt uppfylls. 17

Exempel: Länsvatten skall renas i en sedimenteringsdamm med en maximal ytbelastning av 0,2 m 3 /m 2 tim.

18 Totalentreprenad Allmänna bestämmelser ABT 06 Kapitel 1 6 Om inte annat föreskrivs så förutsätts beställaren i förfrågningsunderlaget ha lämnat de uppgifter som kan erhållas vid en fackmannamässig bedömning av den fastighet eller delar av fastighet som berörs av kontraktsarbetena. Kommentar till kapitel 1 6 I entreprenörens åtagande ingår normalt inte demontering, förstörande åtgärder eller markundersökningar Beställarens lämnade uppgifter skall normalt vara så kompletta att entreprenören kan projektera en vattenreningsanläggning. Kalkylerbarhet! 18

19 Rening av länsvatten i saneringsentreprenader Jämförelse av två ytterligheter Utförandeentreprenad Utförandekrav: detaljerade (Beställaren tar fullt ansvar att halter nås) + Kalkylerbart + Tydligt ansvar - Ibland svårt att använda befintlig utrustning - Tar inte tillvara entreprenörens erfarenheter Totalentreprenad Funktionskrav: Förorena inte recipienten! Entreprenören ansöker om miljödom + Lättare använda entreprenörens befintliga utrustning + Tar tillvara entreprenörens erfarenheter - Sämre kalkylerbarhet - Ansvar kan bli otydligt Båda fallen fungerar, men i båda fallen måste någon fundera hur man ska göra! Ett bra underlag är nödvändigt. 19

Funktionskrav: Förorena inte recipienten!

20 Rening av länsvatten i saneringsentreprenader Exempel på vad som kan ingå i ett underlag: Mark och grundvatten Jordanalyser Laktester Jordlagerföljder Siktkurvor Hydrometeranalys Provpumpningar Slugtest Grundvattennivåer Avrinningsområden Prover från gv-rör och provgropar: Filtrerade/ofiltrerade metallprover Organiska ämnen kopplat till susphalt ph, alkalinitet, redox, Fe Sedimenteringsanalys (utan flockning) Test i flockulator Kontaktid aktivt kolfilter Studie lösta ämnen Det är alltid bra att även låta entreprenören ta egna prover i provgropar och grundvattenrör! 20

Filtrerade/ofiltrerade metallprover Organiska ämnen kopplat till susphalt ph, alkalinitet, redox, Fe Sedimenteringsanalys (utan flockning) Test
