1 repo001.docx RAPPORT MARKS KOMMUN Skene skogs avfallsanläggning BILAGA 4 Årsrapport över vattenprovtagning Holke damm Sweco Environment Göteborg - Miljöteknik MAJ-LIS STENBERG ARVID JOGBRATT Sweco Gullbergs Strandgata 3 Box 2203 SE Göteborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Arvid Jogbratt Telefon direkt +46 (0) Mobil +46 (0) arvid.jogbratt@sweco.se

2

3 repo001.docx (1) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

4

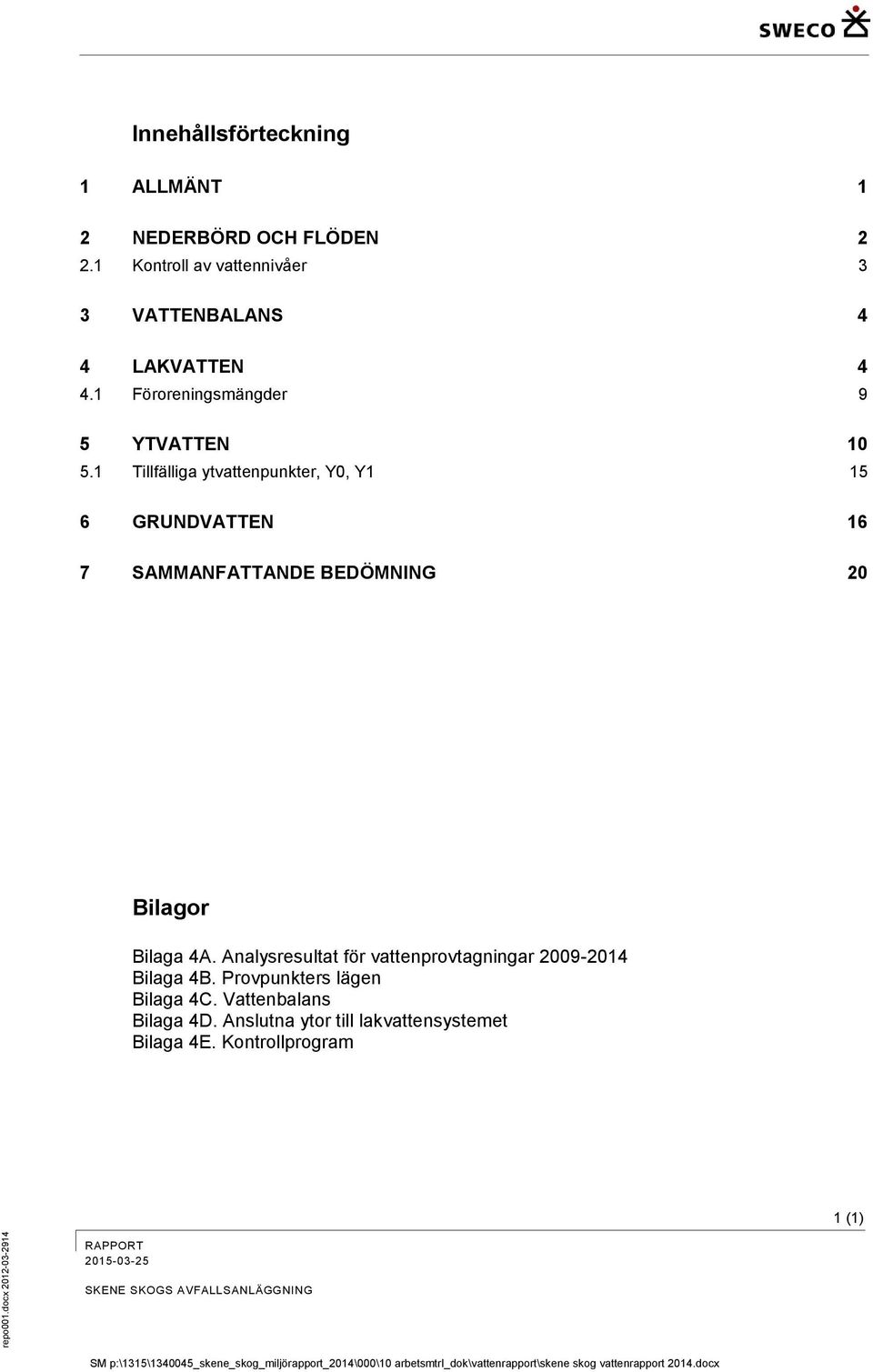

5 repo001.docx Innehållsförteckning 1 ALLMÄNT 1 2 NEDERBÖRD OCH FLÖDEN Kontroll av vattennivåer 3 3 VATTENBALANS 4 4 LAKVATTEN Föroreningsmängder 9 5 YTVATTEN Tillfälliga ytvattenpunkter, Y0, Y GRUNDVATTEN 16 7 SAMMANFATTANDE BEDÖMNING 20 Bilagor Bilaga 4A. Analysresultat för vattenprovtagningar Bilaga 4B. Provpunkters lägen Bilaga 4C. Vattenbalans Bilaga 4D. Anslutna ytor till lakvattensystemet Bilaga 4E. Kontrollprogram 1 (1) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

6

7 repo001.docx ALLMÄNT Provtagning och analyser har under 2014 genomförts i enlighet med gällande kontrollprogram. Samtliga analyser har utförts av Alcontrol. De provpunkter som ingår i kontrollprogrammet redovisas i bilaga 4B och kontrollprogrammet i sen helhet återfinns i bilaga 4E.. Nedan följer en beskrivning av de olika provpunkterna: L1: Lakvattenbrunn, med utlopp till pumpstation för pumpning till nya utjämningsmagasinet L Planket: Samlingsbrunn för lakvatten vid deponin (samma vatten som i L1) L2: Utgående lakvatten till avloppsreningsverket (finns ej längre p.g.a omläggning av ledningar mm vid lakvattendammen) Y2: Dagvatten nedströms upplaget, NV om deponin Y5: Referenspunkt för ytvatten, NV om deponin Y6: Dagvatten nedströms och SO om deponin Y10: Dagvatten nedströms lakvattendammen, NV om deponin Y11: Holke damm, sedan 2012 för att kunna spåra läckage av lakvatten mm G3: Ytligt grundvatten, SO om deponin G4: Referenspunkt för grundvatten, NV om deponin G7: Grundvatten med delvist ursprung från deponiområdet, NV om deponin G9: Ytligt grundvatten nedströms lakvattendammen, NV om deponin G12: Ytligt grundvatten öster om lakvattendammen, NV om deponin Under 2014 har provtagning även utförts på ytvatten från två ytvattendiken på deponin punkterna Y0 och Y1. Syftet har varit att bedöma om vattnet är tillräckligt rent för att släppas till ytvattenrecipienten. För närvarande är ytvattnet från större delen av den sluttäckta deponin anslutet till lakvattensystemet. Vattnet i punkten L Planket är samma lakvatten som mäts i L1. Analysresultaten från L Planket kommenteras därför inte vidare i rapporten. Bedömningsgrunder För bedömning har analysresultaten jämförts med Naturvårdsverkets bedömningsgrunder för sjöar och vattendrag (Rapport 4913), gällande miljökvalitetsnormer (MKN) för ytvatten vad gäller prioriterade ämnen (EG-direktiv 2013/39/EU) samt Naturvårdverkets förslag till gränsvärden för särskilt förorenande ämnen (SFÄ) (NV rapport 5799). Lakvattenpunkterna har jämförts med uppgifter från IVL:s rapport Handbok för 1 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

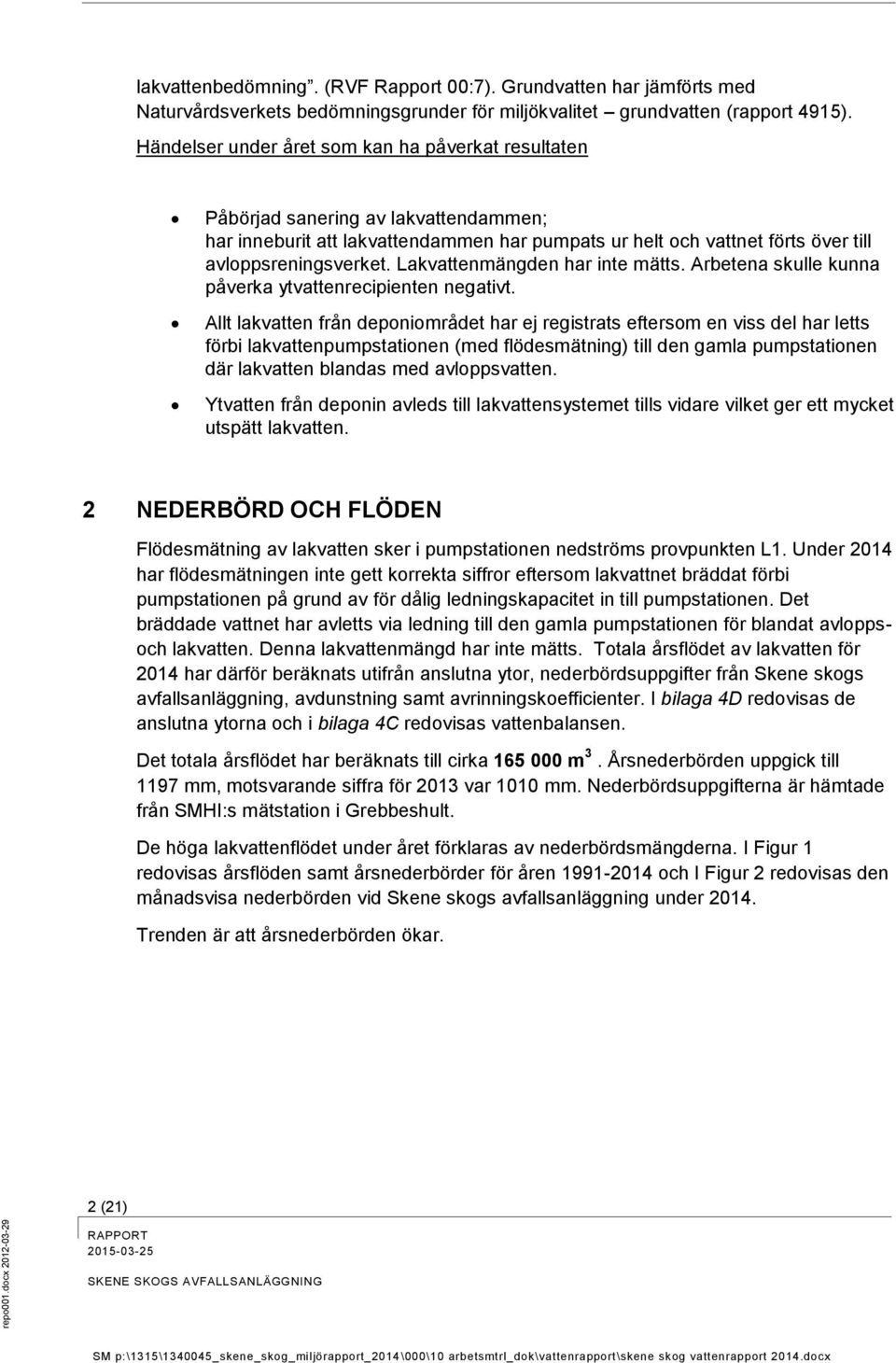

8 repo001.docx lakvattenbedömning. (RVF Rapport 00:7). Grundvatten har jämförts med Naturvårdsverkets bedömningsgrunder för miljökvalitet grundvatten (rapport 4915). Händelser under året som kan ha påverkat resultaten Påbörjad sanering av lakvattendammen; har inneburit att lakvattendammen har pumpats ur helt och vattnet förts över till avloppsreningsverket. Lakvattenmängden har inte mätts. Arbetena skulle kunna påverka ytvattenrecipienten negativt. Allt lakvatten från deponiområdet har ej registrats eftersom en viss del har letts förbi lakvattenpumpstationen (med flödesmätning) till den gamla pumpstationen där lakvatten blandas med avloppsvatten. Ytvatten från deponin avleds till lakvattensystemet tills vidare vilket ger ett mycket utspätt lakvatten. 2 NEDERBÖRD OCH FLÖDEN Flödesmätning av lakvatten sker i pumpstationen nedströms provpunkten L1. Under 2014 har flödesmätningen inte gett korrekta siffror eftersom lakvattnet bräddat förbi pumpstationen på grund av för dålig ledningskapacitet in till pumpstationen. Det bräddade vattnet har avletts via ledning till den gamla pumpstationen för blandat avloppsoch lakvatten. Denna lakvattenmängd har inte mätts. Totala årsflödet av lakvatten för 2014 har därför beräknats utifrån anslutna ytor, nederbördsuppgifter från Skene skogs avfallsanläggning, avdunstning samt avrinningskoefficienter. I bilaga 4D redovisas de anslutna ytorna och i bilaga 4C redovisas vattenbalansen. Det totala årsflödet har beräknats till cirka m 3. Årsnederbörden uppgick till 1197 mm, motsvarande siffra för 2013 var 1010 mm. Nederbördsuppgifterna är hämtade från SMHI:s mätstation i Grebbeshult. De höga lakvattenflödet under året förklaras av nederbördsmängderna. I Figur 1 redovisas årsflöden samt årsnederbörder för åren och I Figur 2 redovisas den månadsvisa nederbörden vid Skene skogs avfallsanläggning under Trenden är att årsnederbörden ökar. 2 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

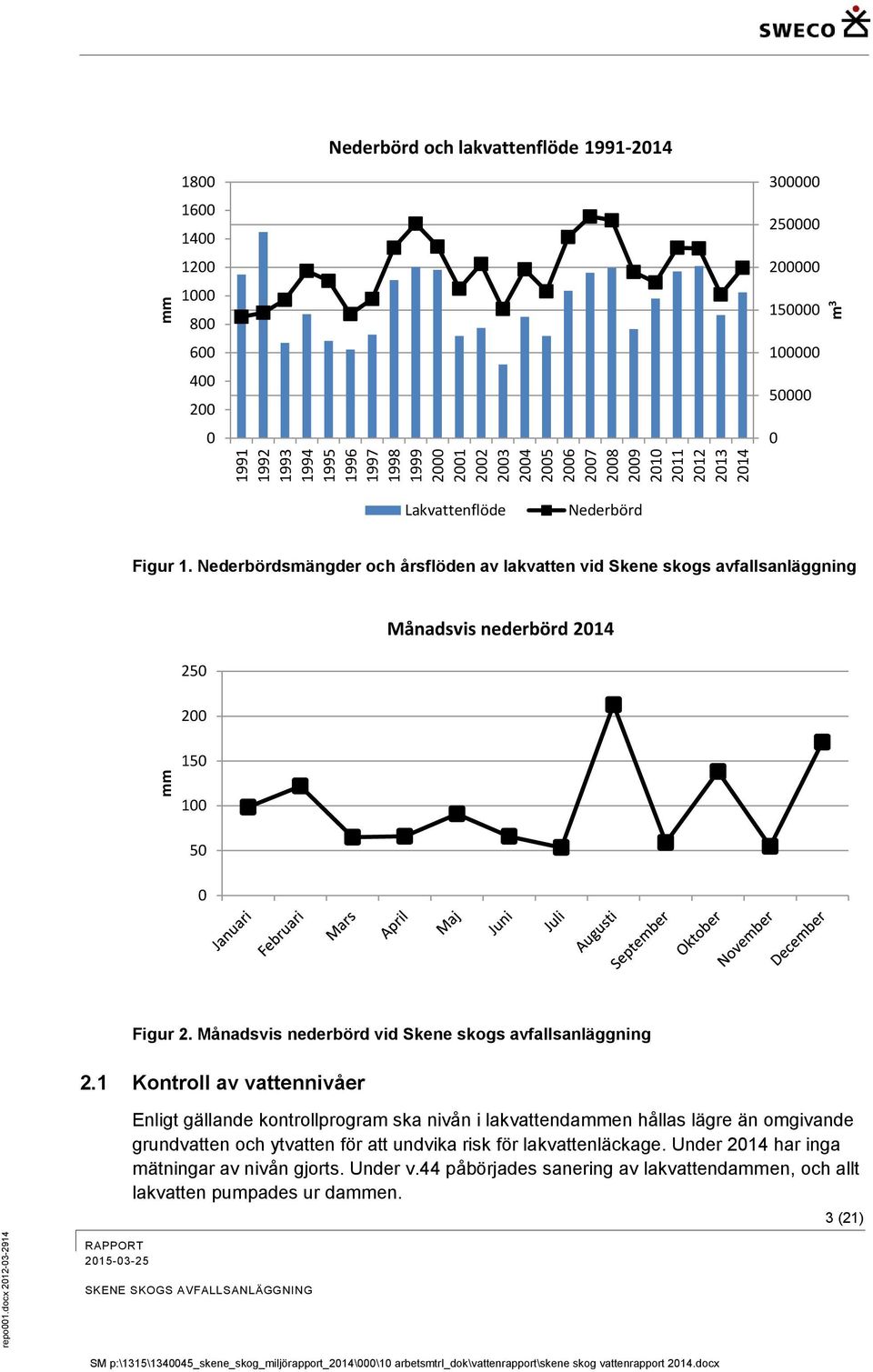

9 repo001.docx mm mm Nederbörd och lakvattenflöde m 3 Lakvattenflöde Nederbörd Figur 1. Nederbördsmängder och årsflöden av lakvatten vid Skene skogs avfallsanläggning Månadsvis nederbörd Figur 2. Månadsvis nederbörd vid Skene skogs avfallsanläggning 2.1 Kontroll av vattennivåer Enligt gällande kontrollprogram ska nivån i lakvattendammen hållas lägre än omgivande grundvatten och ytvatten för att undvika risk för lakvattenläckage. Under 2014 har inga mätningar av nivån gjorts. Under v.44 påbörjades sanering av lakvattendammen, och allt lakvatten pumpades ur dammen. 3 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

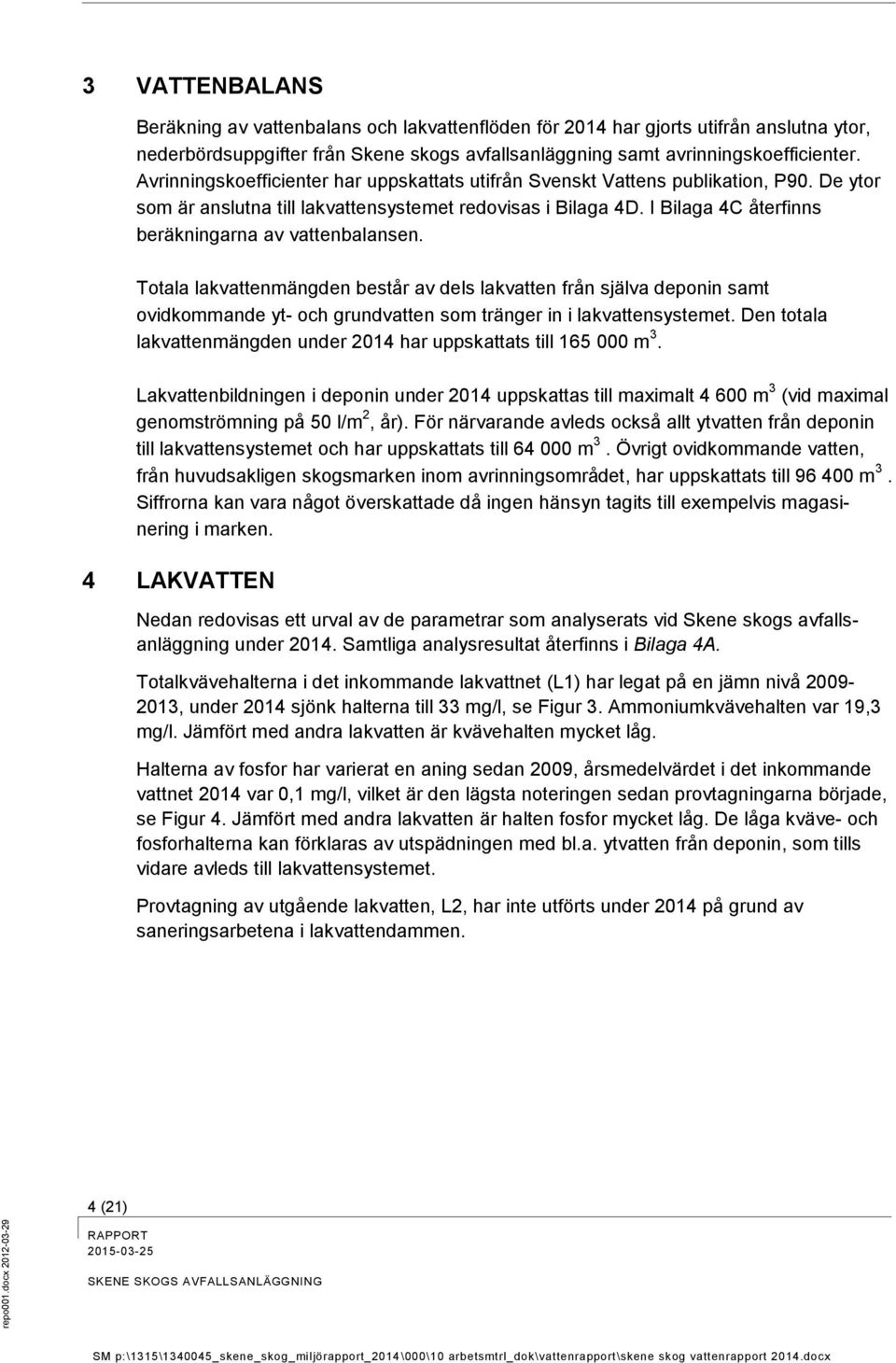

10 repo001.docx VATTENBALANS Beräkning av vattenbalans och lakvattenflöden för 2014 har gjorts utifrån anslutna ytor, nederbördsuppgifter från Skene skogs avfallsanläggning samt avrinningskoefficienter. Avrinningskoefficienter har uppskattats utifrån Svenskt Vattens publikation, P90. De ytor som är anslutna till lakvattensystemet redovisas i Bilaga 4D. I Bilaga 4C återfinns beräkningarna av vattenbalansen. Totala lakvattenmängden består av dels lakvatten från själva deponin samt ovidkommande yt- och grundvatten som tränger in i lakvattensystemet. Den totala lakvattenmängden under 2014 har uppskattats till m 3. Lakvattenbildningen i deponin under 2014 uppskattas till maximalt m 3 (vid maximal genomströmning på 50 l/m 2, år). För närvarande avleds också allt ytvatten från deponin till lakvattensystemet och har uppskattats till m 3. Övrigt ovidkommande vatten, från huvudsakligen skogsmarken inom avrinningsområdet, har uppskattats till m 3. Siffrorna kan vara något överskattade då ingen hänsyn tagits till exempelvis magasinering i marken. 4 LAKVATTEN Nedan redovisas ett urval av de parametrar som analyserats vid Skene skogs avfallsanläggning under Samtliga analysresultat återfinns i Bilaga 4A. Totalkvävehalterna i det inkommande lakvattnet (L1) har legat på en jämn nivå , under 2014 sjönk halterna till 33 mg/l, se Figur 3. Ammoniumkvävehalten var 19,3 mg/l. Jämfört med andra lakvatten är kvävehalten mycket låg. Halterna av fosfor har varierat en aning sedan 2009, årsmedelvärdet i det inkommande vattnet 2014 var 0,1 mg/l, vilket är den lägsta noteringen sedan provtagningarna började, se Figur 4. Jämfört med andra lakvatten är halten fosfor mycket låg. De låga kväve- och fosforhalterna kan förklaras av utspädningen med bl.a. ytvatten från deponin, som tills vidare avleds till lakvattensystemet. Provtagning av utgående lakvatten, L2, har inte utförts under 2014 på grund av saneringsarbetena i lakvattendammen. 4 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

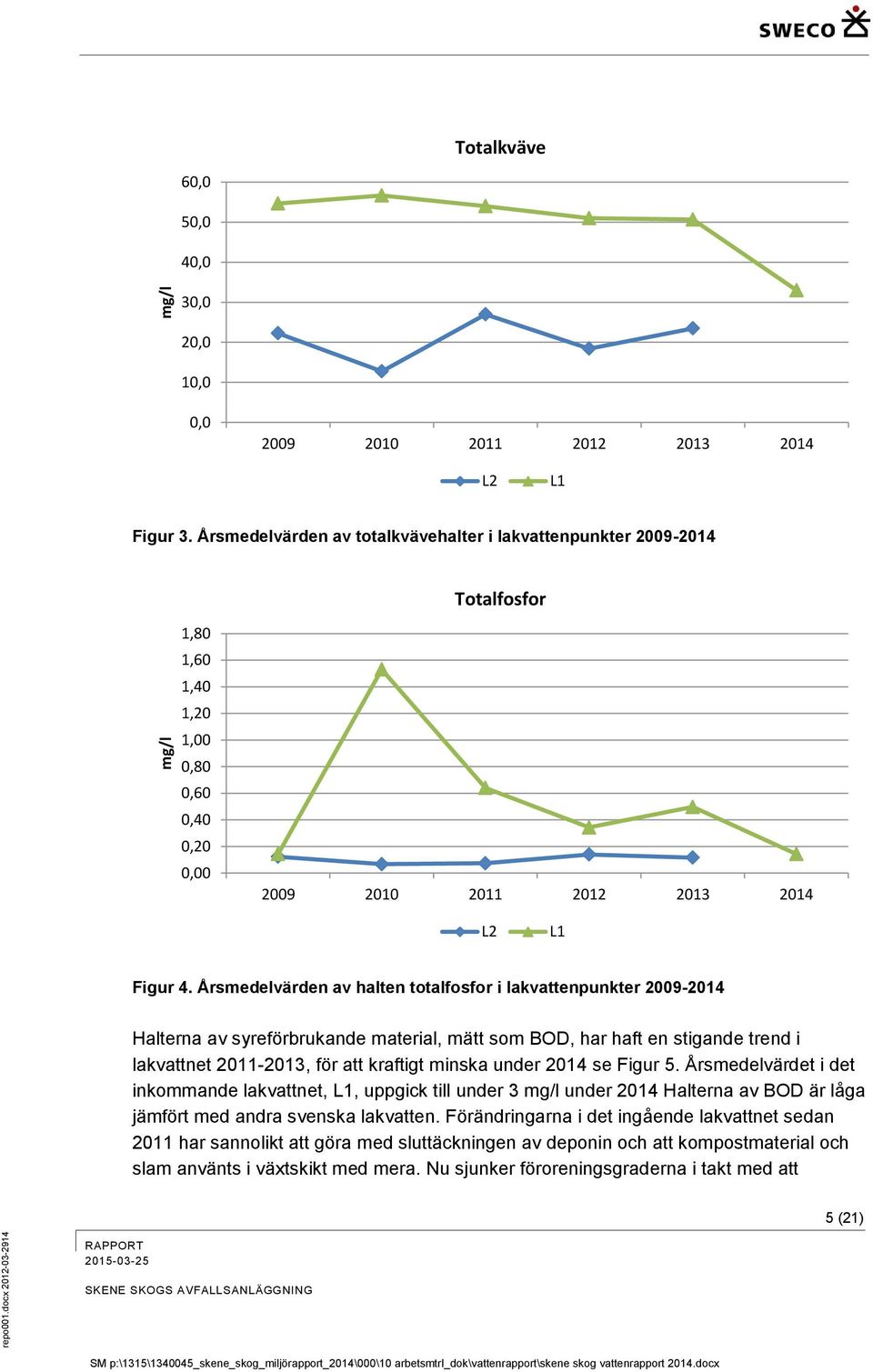

11 repo001.docx mg/l mg/l Totalkväve 60,0 50,0 40,0 30,0 20,0 10,0 0, L2 L1 Figur 3. Årsmedelvärden av totalkvävehalter i lakvattenpunkter Totalfosfor 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0, L2 L1 Figur 4. Årsmedelvärden av halten totalfosfor i lakvattenpunkter Halterna av syreförbrukande material, mätt som BOD, har haft en stigande trend i lakvattnet , för att kraftigt minska under 2014 se Figur 5. Årsmedelvärdet i det inkommande lakvattnet, L1, uppgick till under 3 mg/l under 2014 Halterna av BOD är låga jämfört med andra svenska lakvatten. Förändringarna i det ingående lakvattnet sedan 2011 har sannolikt att göra med sluttäckningen av deponin och att kompostmaterial och slam använts i växtskikt med mera. Nu sjunker föroreningsgraderna i takt med att 5 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

12 repo001.docx mg/l sluttäckningen färdigställts, vilket innebär att lakvattenbildningen minskar samtidigt som ytvattenmängden är förhållandevis stor. BOD 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0, L2 L1 Figur 5. Årsmedelvärden av BOD i lakvattenpunkter I Figur 6 redovisas konduktiviteten i lakvattnet baserat på årsmedelvärden. Konduktiviteten i det inkommande lakvattnet har på ett årsmedel legat stabilt sedan 2009 och under 2014 uppgick medelvärdet till 133 ms/m. Kloridhalterna minskade i det inkommande lakvattnet under 2014 och årsmedelvärdet var 52 mg/l, se Figur 7. Halterna av järn i det inkommande har minskat kraftigt sedan 2010 och medelhalten för 2014 var 18 mg/l, se Figur 8. Inkommande järnhalter är normala-höga jämfört med andra lakvatten. Övriga metaller, PCB m.fl parametrar ingår inte i analysprogrammet för L1 eller L Planket utan enbart för L2 som inte provtas längre. Dessa värden saknas därför för lakvattnet detta år. 6 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

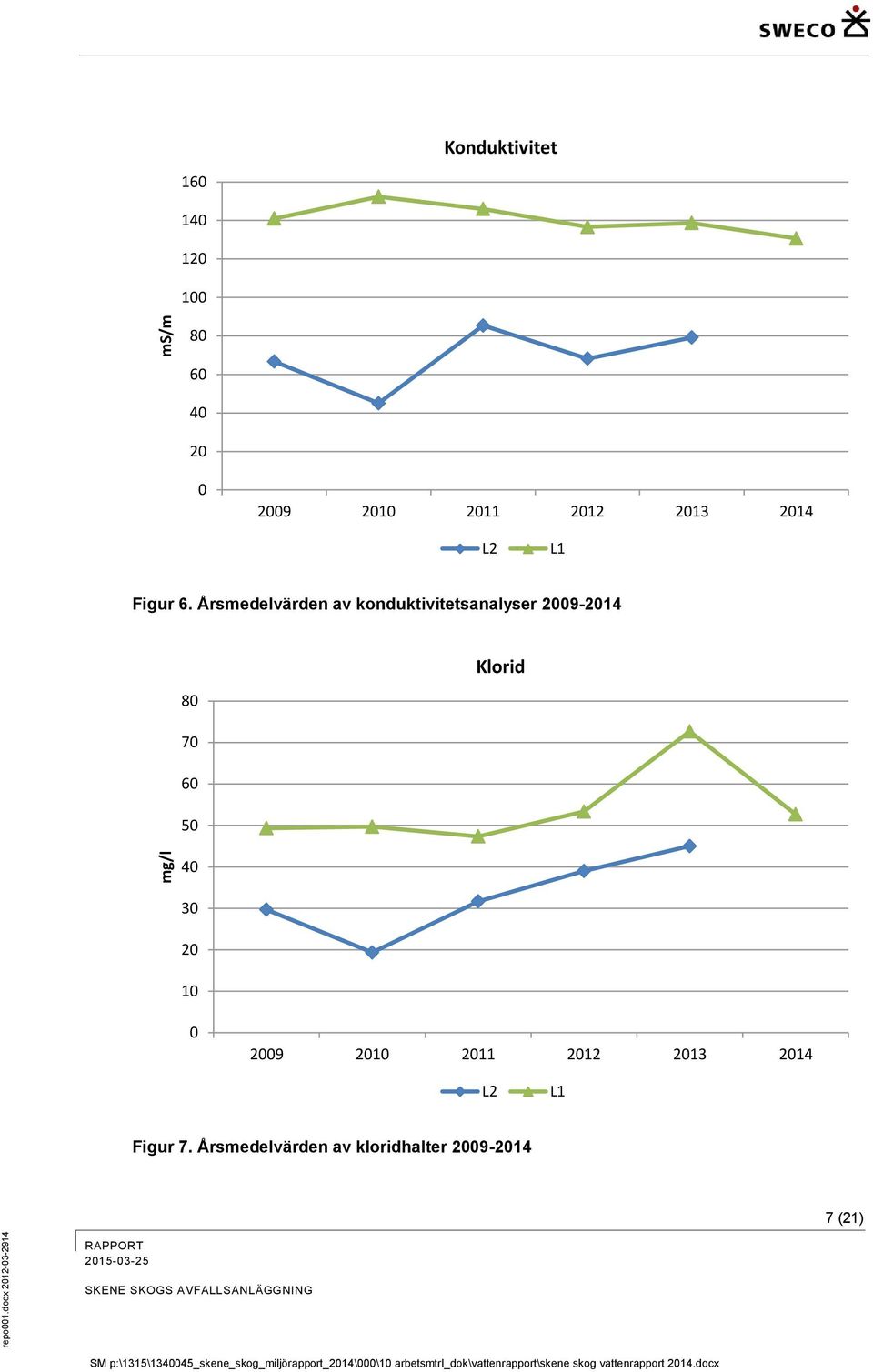

13 repo001.docx mg/l ms/m Konduktivitet L2 L1 Figur 6. Årsmedelvärden av konduktivitetsanalyser Klorid L2 L1 Figur 7. Årsmedelvärden av kloridhalter (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

14 repo001.docx mg/l Järn 160,00 140,00 120,00 100,00 80,00 60,00 40,00 20,00 0, L2 L1 Figur 8. Årsmedelvärden av järnhalter (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

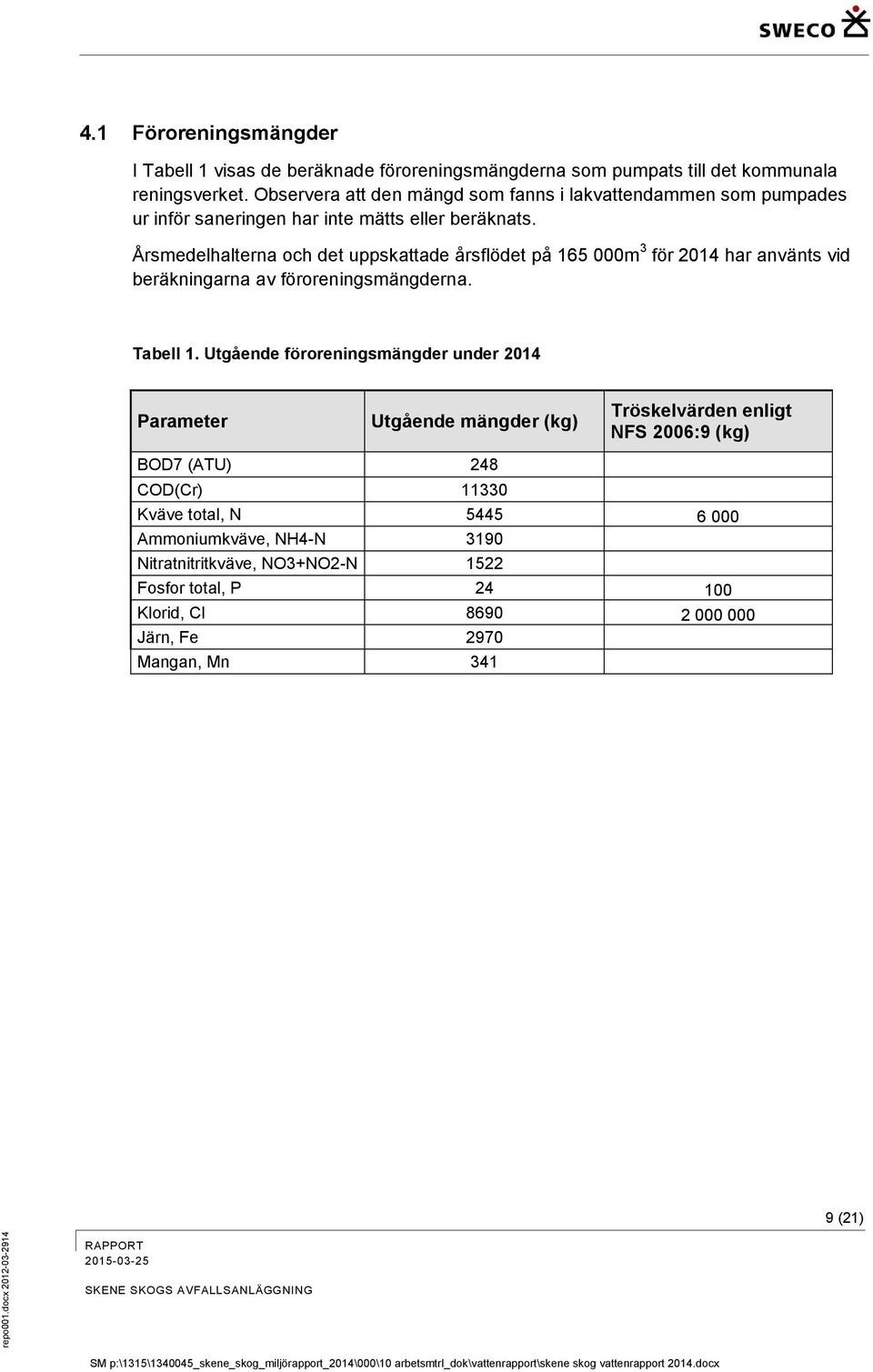

15 repo001.docx Föroreningsmängder I Tabell 1 visas de beräknade föroreningsmängderna som pumpats till det kommunala reningsverket. Observera att den mängd som fanns i lakvattendammen som pumpades ur inför saneringen har inte mätts eller beräknats. Årsmedelhalterna och det uppskattade årsflödet på m 3 för 2014 har använts vid beräkningarna av föroreningsmängderna. Tabell 1. Utgående föroreningsmängder under 2014 Parameter Utgående mängder (kg) BOD7 (ATU) 248 COD(Cr) Tröskelvärden enligt NFS 2006:9 (kg) Kväve total, N Ammoniumkväve, NH4-N 3190 Nitratnitritkväve, NO3+NO2-N 1522 Fosfor total, P Klorid, Cl Järn, Fe 2970 Mangan, Mn (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

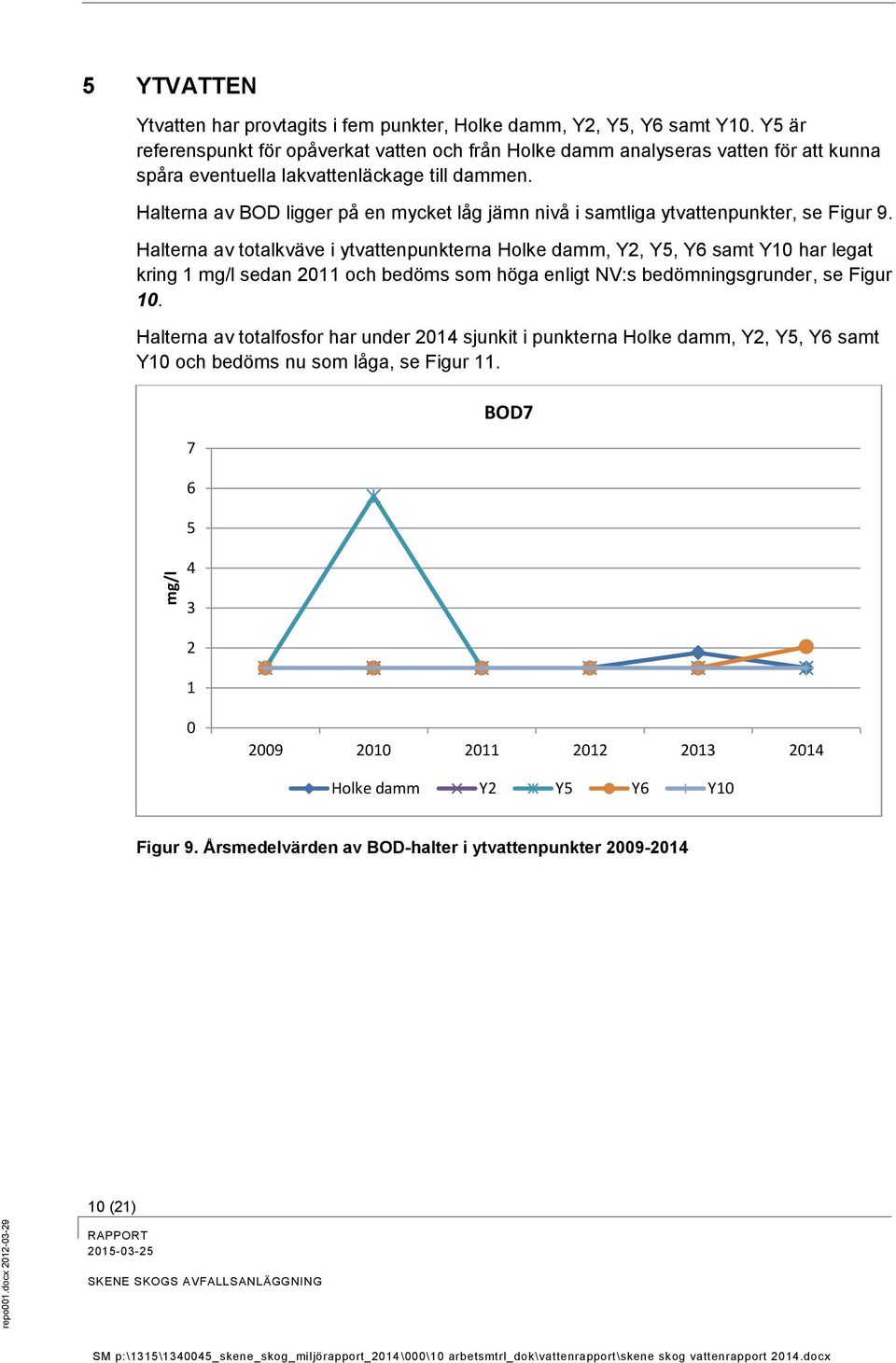

16 repo001.docx mg/l 5 YTVATTEN Ytvatten har provtagits i fem punkter, Holke damm, Y2, Y5, Y6 samt Y10. Y5 är referenspunkt för opåverkat vatten och från Holke damm analyseras vatten för att kunna spåra eventuella lakvattenläckage till dammen. Halterna av BOD ligger på en mycket låg jämn nivå i samtliga ytvattenpunkter, se Figur 9. Halterna av totalkväve i ytvattenpunkterna Holke damm, Y2, Y5, Y6 samt Y10 har legat kring 1 mg/l sedan 2011 och bedöms som höga enligt NV:s bedömningsgrunder, se Figur 10. Halterna av totalfosfor har under 2014 sjunkit i punkterna Holke damm, Y2, Y5, Y6 samt Y10 och bedöms nu som låga, se Figur BOD Holke damm Y2 Y5 Y6 Y10 Figur 9. Årsmedelvärden av BOD-halter i ytvattenpunkter (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

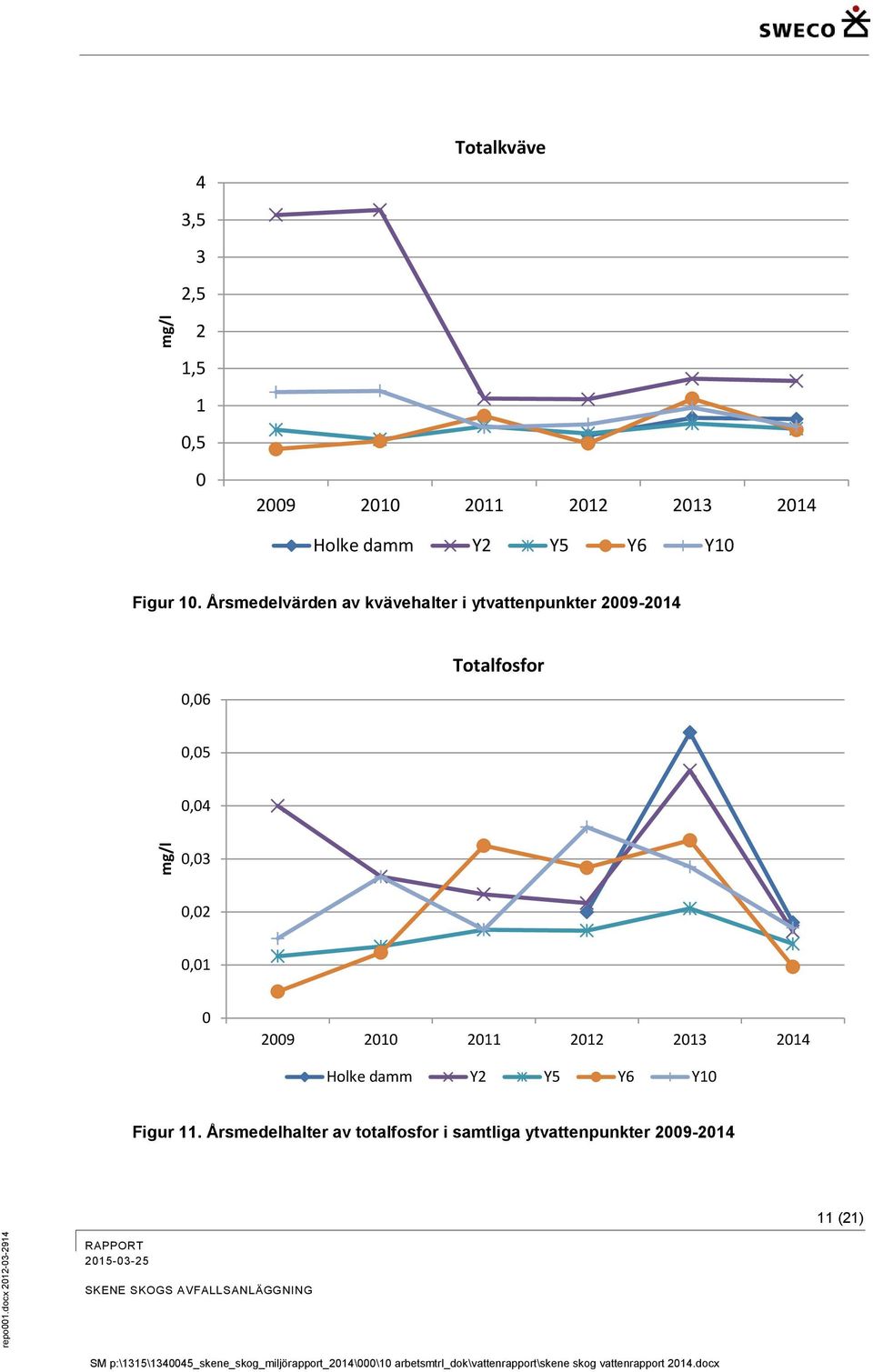

17 repo001.docx mg/l mg/l 4 3,5 3 2,5 2 1,5 1 0,5 0 Totalkväve Holke damm Y2 Y5 Y6 Y10 Figur 10. Årsmedelvärden av kvävehalter i ytvattenpunkter ,06 Totalfosfor 0,05 0,04 0,03 0,02 0, Holke damm Y2 Y5 Y6 Y10 Figur 11. Årsmedelhalter av totalfosfor i samtliga ytvattenpunkter (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

18 repo001.docx µg/l Metallhalter mäts i Y2 och Holke damm, se Figur 12 och Figur 13. I Y2 har zinkhalterna haft en sjunkande trend sedan , men halterna steg under 2014 och uppgick till 12 µg/l, vilket är något högre än föreslaget gränsvärde för särskilt förorenande ämnen (SFÄ). I Holke damm överskrids också SFÄ för zink, även om halterna är något lägre och uppgår till 10,2 µg/l. Halterna av arsenik, bly, kadmium, koppar och krom är mycket låga i Y2 och samtliga metallhalter understiger 2 µg/l. Halterna är lägre än Naturvårdsverkets förslag till gränsvärden samt gällande MKN för ytvatten. I Holke damm är övriga metallhalter mycket låga till låga och ligger under gällande MKN för ytvatten. 30,00 Metaller, Y2 25,00 20,00 15,00 10,00 5,00 0, Arsenik Bly Kadmium Koppar Krom Zink Figur 12. Årsmedelvärden av metaller i Y (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

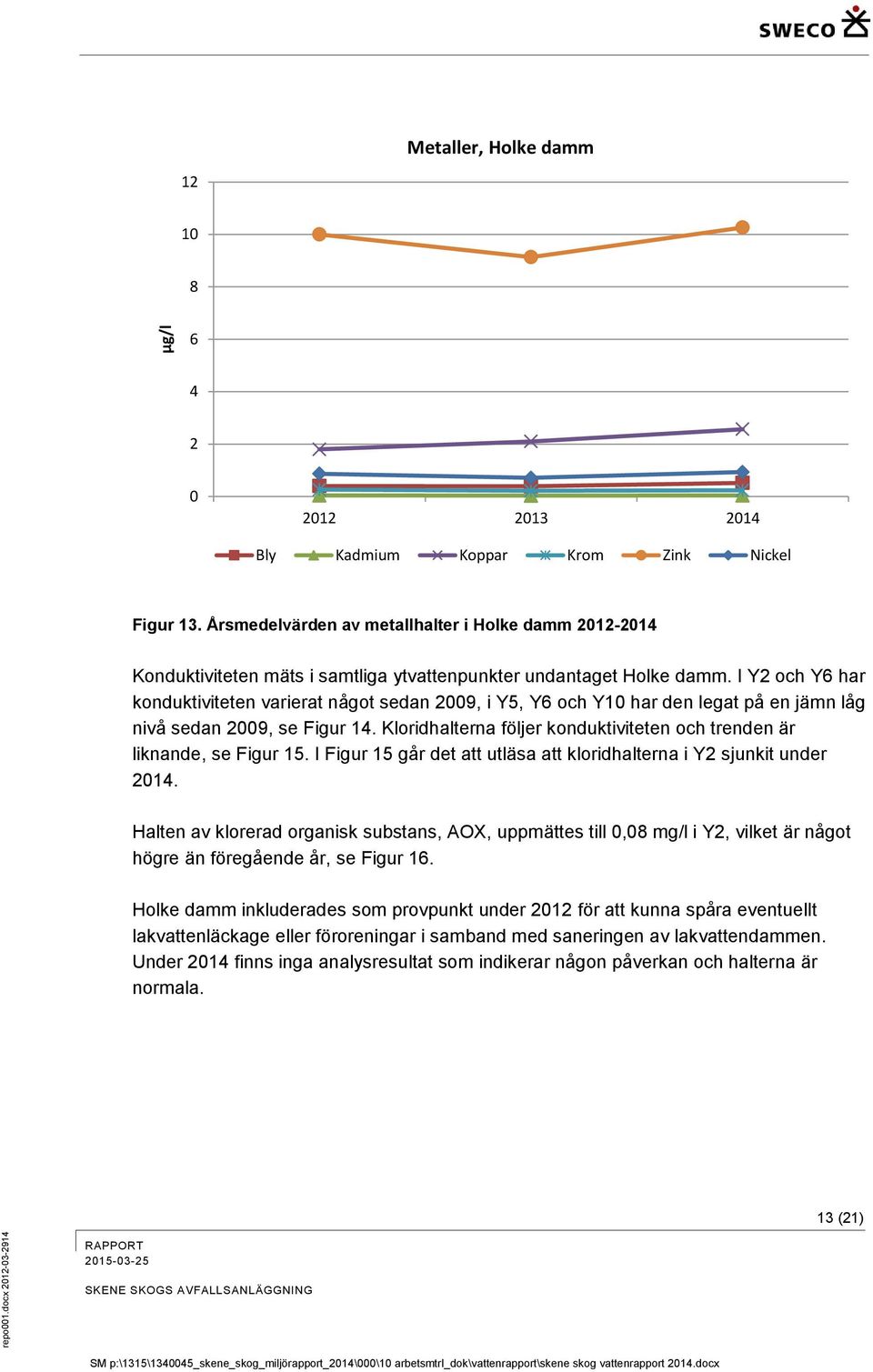

19 repo001.docx µg/l Metaller, Holke damm Bly Kadmium Koppar Krom Zink Nickel Figur 13. Årsmedelvärden av metallhalter i Holke damm Konduktiviteten mäts i samtliga ytvattenpunkter undantaget Holke damm. I Y2 och Y6 har konduktiviteten varierat något sedan 2009, i Y5, Y6 och Y10 har den legat på en jämn låg nivå sedan 2009, se Figur 14. Kloridhalterna följer konduktiviteten och trenden är liknande, se Figur 15. I Figur 15 går det att utläsa att kloridhalterna i Y2 sjunkit under Halten av klorerad organisk substans, AOX, uppmättes till 0,08 mg/l i Y2, vilket är något högre än föregående år, se Figur 16. Holke damm inkluderades som provpunkt under 2012 för att kunna spåra eventuellt lakvattenläckage eller föroreningar i samband med saneringen av lakvattendammen. Under 2014 finns inga analysresultat som indikerar någon påverkan och halterna är normala. 13 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

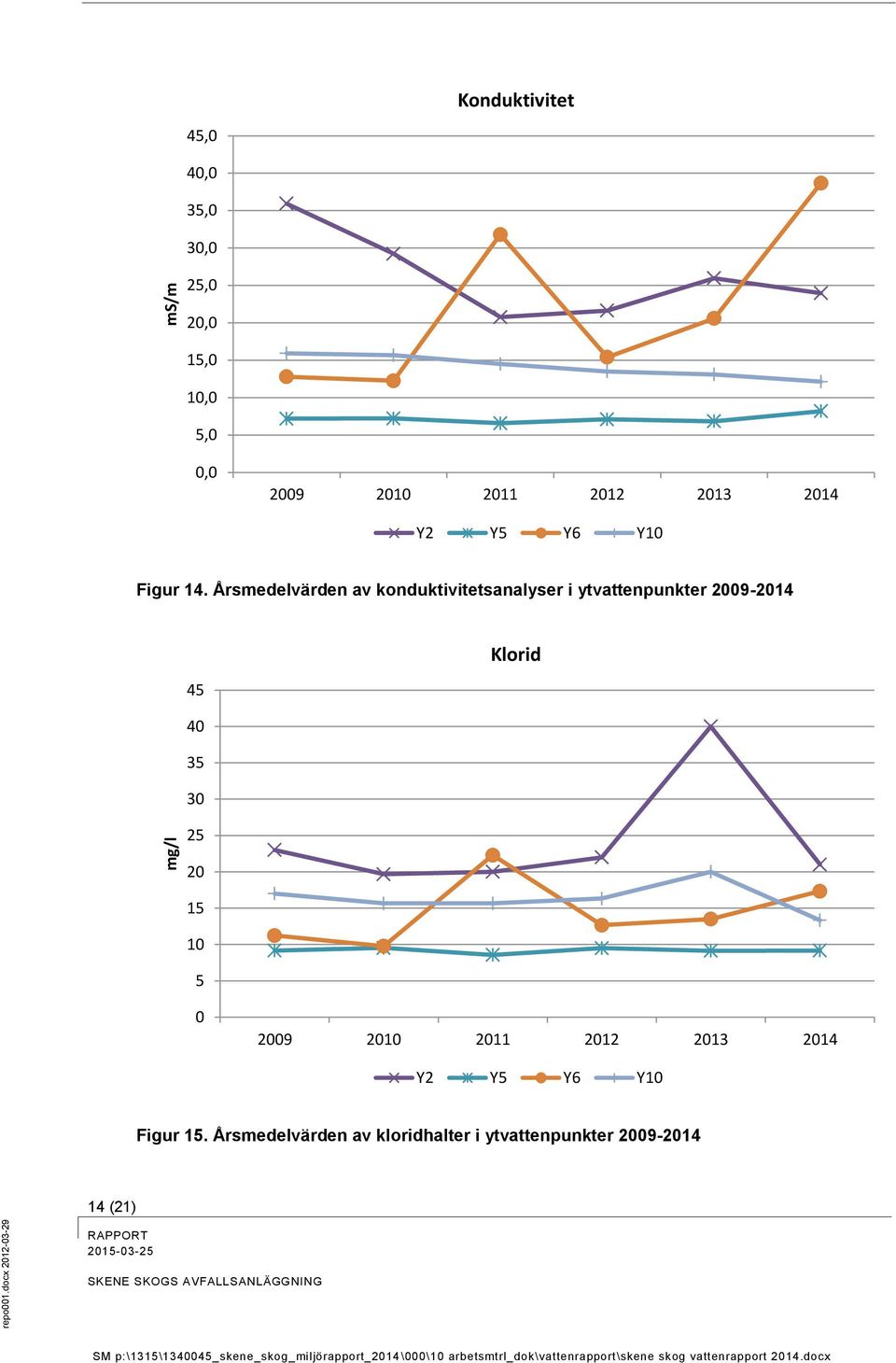

20 repo001.docx mg/l ms/m Konduktivitet 45,0 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0, Y2 Y5 Y6 Y10 Figur 14. Årsmedelvärden av konduktivitetsanalyser i ytvattenpunkter Klorid Y2 Y5 Y6 Y10 Figur 15. Årsmedelvärden av kloridhalter i ytvattenpunkter (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

21 repo001.docx mg/l AOX 0,14 0,12 0,10 0,08 0,06 0,04 0,02 0, Y2 Figur 16. Årsmedelvärden av halogenerade organiska föreningar (AOX) 5.1 Tillfälliga ytvattenpunkter, Y0, Y1 Jämfört med föregående år har under 2014 provtagning även utförts vid et tillfälle på ytvatten från deponiområdet i punkterna Y0 och Y1. Syftet har varit att bedöma om vattnet är tillräckligt rent för att släppas till ytvattenrecipienten. För närvarande är ytvattnet anslutet till lakvattensystemet. Halterna av BOD ligger på en mycket låg i de två provpunkterna, under 3 mg/l. Totalkvävehalterna i Y0 och Y1 är mycket högre och uppgick till 22 respektive 8,4 mg/l under Halterna av totalfosfor i punkterna Y0 och Y1 uppgick till 0,15 respektive 0,074 mg/l. Halterna bedöms här som mycket höga till extremt höga. Konduktiviteten i Y0 och Y1 uppmättes till 129 samt 112 ms/m. I punkterna Y0 och Y1 uppgick halterna av klorerad organisk substans, AOX, till 0,2 samt 0,12 mg/l. De förhöjda halterna i punkterna Y0, Y1, indikerar att täckningsmassorna fortfarande lakar ut näringsämnen i höga halter och avledning av ytvattnet till lakvattensystemet bör ske tills analysresultaten påvisar ett renare vatten. 15 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

22 repo001.docx ms/m 6 GRUNDVATTEN Grundvatten har provtagits i fem punkter, G3, G4, G7, G9 och G12, se bilaga 4B. G4 utgör referenspunkt och G7 avser djupt grundvatten medan G3, G4, G9 och G12 motsvarar ytligt grundvatten. Samtliga analysresultat återfinns i bilaga 4A och nedan redovisas ett urval av de analyserade parametrarna. I Figur 17 och Figur 18 redovisas kloridhalter och konduktivitet i samtliga grundvattenpunkter. Samtliga grundvattenpunkter har något högre halter av klorid samt konduktivitetsvärden än referenspunkten. Kloridhalterna har legat på relativt jämna nivåer sedan 2009, konduktiviteten har varierat något, framförallt i G3, SO om deponin. Jämfört med Naturvårdsverkets bedömningsgrunder för grundvatten är halterna i G7 måttligt höga, i övriga punkter är halterna låga. Halterna är normala för ett grundvatten. Halterna av totalkväve är relativt oförändrade gentemot föregående år. I punkterna G4, G7 och 12 har halterna sjunkit något, och i G3 och G9 har de stigit något, se Figur 19. Trenden är ökande halter i G3 och G12. Jämfört med Naturvårdsverkets bedömningsgrunder är halterna dock låga till måttligt höga. Halterna av totalfosfor har sjunkit något i samtliga grundvattenpunkter undantaget referenspunkten, där halterna stigit marginellt jämfört med föregående år Konduktivitet G3 G4 G7 G9 G12 Figur 17. Årsmedelvärden av konduktivitet i samtliga grundvattenpunkter 16 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

23 repo001.docx mg/l mg/l Klorid G3 G4 G7 G9 G12 Figur 18. Årsmedelvärden av kloridhalter i samtliga grundvattenpunkter Totalkväve 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0, G3 G4 G7 G9 G12 Figur 19. Årsmedelvärden av totalkvävehalter i samtliga grundvattenpunkter 17 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

24 repo001.docx mg/l Totalfosfor 0,12 0,1 0,08 0,06 0,04 0, G3 G4 G7 G9 G12 Figur 20. Årsmedelvärden av totalfosfor i samtliga grundvattenpunkter I punkterna G3 och G9 analyseras metaller och årsmedelvärden av dessa redovisas i Figur 21. I figuren går det utläsa att halterna av arsenik, bly, kadmium, koppar, krom och zink ligger kvar på ungefär samma nivåer som föregående år, halterna av koppar minskar dock något och zinkhalten ökar något. Jämfört med Naturvårdsverkets bedömningsgrunder för grundvatten är halterna mycket låga till låga. I punkterna G3 och G9 har även halten klorerad organisk substans (AOX) analyserats. Jämfört med föregående år är halten i G3 oförändrad och i G9 har den ökat. Årsmedelvärdet för punkten uppgår till 0,17 mg/l, jämfört med 0,04 mg/l föregående år, se Figur 23. Samtliga grundvattenpunkter utom referenspunkten bedöms vara något påverkade av deponiverksamheten främst med anledning av förhöjda totalkvävehalter, totalfosforhalter och konduktivitet jämfört med referenspunkten. Samtliga uppmätta halter i grundvattnet är dock överlag låga till måttligt höga. 18 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

25 repo001.docx µg/l µg/l Metaller, G Arsenik Bly Kadmium Koppar Krom Zink Figur 21. Årsmedelvärden av metaller i G9 Metaller, G Arsenik Bly Kadmium Koppar Krom Zink Figur 22. Årsmedelvärden av metaller i G3 19 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

26 repo001.docx mg/l AOX 0,18 0,16 0,14 0,12 0,1 0,08 0,06 0,04 0, G3 G9 Figur 23. Årsmedelvärden av halogenerade organiska föreningar (AOX) 7 SAMMANFATTANDE BEDÖMNING Lakvattenmängden för 2014 har beräknats eftersom flödesmätningen inte varit komplett. Inga direkta förändringar av lakvattnets innehåll har skett under Flera parametrar har dock inte analyserats eftersom analysomfattningen inte varit komplett. Uppmätta halter i lakvattnet är låga jämfört med andra svenska lakvatten. Sluttäckningen av deponin har ännu inte haft någon tydlig effekt på lakvattenkvaliteten eller lakvattenmängden. Vad gäller kväve- och fosforhalter är dock trenden att halterna minskar något. Allt ytvattnet från deponiytan avleds tills vidare till lakvattensystemet och ingår i den beräknade lakvattenmängden. Samtliga grundvattenpunkter har något högre halter av totalkväve, totalfosfor samt konduktivitetsvärden än referenspunkten. Jämfört med Naturvårdsverkets bedömningsgrunder är halterna låga till måttligt höga, vilket bedöms normalt för ett grundvatten. Trenden vad gäller totalkväve är ökande halter i två punkter, G3 och G12, i övrigt.är halterna stabila. Metallhalterna är stabila och jämfört med Naturvårdsverkets bedömningsgrunder är halterna mycket låga till låga. Ytvattnet i undersökta punkter visar på normala och stabila halter av uppmätta parametrar förutom totalkvävehalten som bedöms som hög i samtliga punkter inklusive referenspunkten. 20 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

27 repo001.docx Förslag till åtgärder: Analysomfattningen bör kompletteras för lakvattenpunkt L1 alternativt L Planket, som nu får representerar utgående lakvatten från avfallsanläggningen, istället för L2. Analysomfattningen bör vara minst densamma som för L2. Någon av punkterna L1 eller L Planket kan tas bort eftersom det är samma vatten som analyseras. Flödesmätningen av lakvattnet måste bli bättre och även inkludera vatten som nu bräddar förbi nuvarande lakvattenpumpstation till den gamla pumpstationen. 21 (21) RAPPORT SKENE SKOGS AVFALLSANLÄGGNING SM p:\1315\ _skene_skog_miljörapport_2014\000\10 arbetsmtrl_dok\vattenrapport\skene skog vattenrapport 2014.docx

28

29

30

31 Inga analyser Inga analyser Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt:G Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,4 8, ,7 Färg vid 405 nm mg/l Pt ,3 ph vid 20 C 6,70 6,7 6,7 6,70 6,60 6,4 6,3 6,4 6, Konduktivitet 25 C ms/m 15 15,9 30,3 21,9 25,1 24,7 27,4 28,5 26,9 BOD7 (ATU) mg/l 1,5 1,5 2,175 1,5 1,50 1,5 1,5 1,5 1,5 COD(Cr) mg/l , , Syre, O2 mg/l 10,9 10,6 3,4 4,57 4,75 1,4 7,4 2 3,6 Syremättnad % 89,5 93,0 28,5 38,67 39,60 11,8 71,9 17,3 33, Kväve total, N mg/l 0,53 0,5 1,15 1,83 1,93 2,1 1,3 3,4 2,27 Ammoniumkväve, NH4-N mg/l 0,021 0,115 0,604 1,37 1,57 1,6 1,1 2,1 1,60 Nitratnitritkväve,NO3+NO2-N mg/l 0,08 0,08 0,09 0,035 0,04 0,05 0,09 0,05 0, Fosfor total, P mg/l 0,02 0,01 0,05 0,05 0,03 0,022 0,02 0,026 0, Klorid, Cl mg/l 9,2 10,1 11, ,57 7,9 6,5 14 9,5 Järn, Fe mg/l 0,84 0,90 17, , ,3 14 9, Mangan, Mn mg/l 0,24 0,53 5,35 5,03 5,77 6,1 4,7 10 6,93 Arsenik, As µg/l 0,25 0,6 0,65 1 0,91 0,48 0,48 Bly, Pb µg/l 0,5 0,6 0,65 0,56 0,1 0,1 0,1 Kadmium, Cd µg/l 0,025 0,6 2,10 0,01 0,01 0,01 0,01 Koppar, Cu µg/l ,500 0,92 0, Krom, Cr µg/l 0,9 0,6 2,35 0,25 0,68 0,25 0,25 Zink, Zn µg/l 11 6,0 19,0 5,60 8, Kvicksilver, Hg µg/l 0,65 0,65 0,65 0,05 0,05 0,05 0,05 Totalt extr alifat ämnen mg/l 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Totalt extr aromat. ämnen mg/l 0,5 0,5 0,5 0,5 0,5 0,5 0,5 A O X mg/l 0,05 0,04 0,045 0,04 0,04 0,04 0,04 Fenoler (destillerbara) mg/l 0,001 0,001 0,07 0,001 0,005 0,001 0,001 PCB Summa 7 st vatten µg/l 0,010 0,010 0,010 0,010 0,010 0,01 0,01 PCB-28 Triklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-52 Tetraklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-101 Pentaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-118 Pentaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-138 Hexaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-153 Hexaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-180 Heptaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

32 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: G Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,5 Färg vid 405 nm mg/l Pt ph vid 20 C 6 5,9 6 6, ,2 6,1 Konduktivitet 25 C ms/m 5,69 5,19 5,54 6,17 5,995 6,15 6,58 5,16 5,87 BOD7 (ATU) mg/l 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 COD(Cr) mg/l Syre, O2 mg/l 8,4 10,8 8,7 6,73 6,6 7,1 3,1 7,8 5,45 Syremättnad % ,9 58,5 28,1 65,9 47 Kväve total, N mg/l 0,72 0,56 0,46 0,8 0,75 0,55 0,6 0,52 0,56 Ammoniumkväve, NH4-N mg/l 0,02 0,04 0,06 0,11 0,0405 0,14 0,05 0,018 0,034 Nitratnitritkväve,NO3+NO2-N mg/l 0,45 0,26 0,14 0,47 0,44 0,46 0,3 0,19 0,245 Fosfor total, P mg/l 0,03 0,04 0,04 0,05 0,03 0,032 0,034 0,024 0,029 Klorid, Cl mg/l 4,13 4,07 4,73 6,1 5,7 5,4 5,6 6,3 5,95 Järn, Fe mg/l 1,7 1,7 3 2,93 1,4 1,3 1,5 1 1,25 Mangan, Mn mg/l 0,05 0,05 0,13 0,08 0,045 0,04 0,07 0,06 0,065 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

33 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: G Medel Medel Medel 22-apr 27-aug 11-nov Medel Temperatur vid provtagning C ,33 Färg vid 405 nm mg/l Pt 25 7,5 2,5 5 2,5 2,5 3,33 ph vid 20 C 7,7 7,9 7,7 7,7 7,7 7,8 7,73 Konduktivitet 25 C ms/m 30,8 30,9 30,8 31,4 31,6 31,5 31,5 BOD7 (ATU) mg/l 2,06 1,5 1,5 1,5 1,5 1,5 1,50 COD(Cr) mg/l ,0 Syre, O2 mg/l 9,3 4,8 4,6 2,5 3,6 2,3 2,80 Syremättnad % ,6 21,6 31,9 19,9 24,5 Kväve total, N mg/l 0,05 0,08 0,13 0,05 0,13 0,05 0,08 Ammoniumkväve, NH4-N mg/l 0,05 0,05 0,07 0,058 0,047 0,1 0,07 Nitratnitritkväve,NO3+NO2-N mg/l 0,036 0,006 0,04 0,012 0,033 0,11 0,05 Fosfor total, P mg/l 0,03 0,04 0,03 0,028 0,023 0,016 0,02 Klorid, Cl mg/l 23,3 23,0 22, ,0 Järn, Fe mg/l 1,3 2,2 1,0 0,87 1,5 1 1,12 Mangan, Mn mg/l 0,36 0,36 0,35 0,36 0,36 0,37 0,36 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

34 Inga analyser Inga analyser Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: G Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C 9, ,5 7, ,00 Färg vid 405 nm mg/l Pt ,7 166, ,33 ph vid 20 C 6,6 6,6 6,8 6,9 6,8 6,5 6,7 6,6 6,60 Konduktivitet 25 C ms/m 16,4 16,0 22,6 20,5 18,9 17,5 31, ,40 BOD7 (ATU) mg/l 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,50 COD(Cr) mg/l 84,3 89,7 72,7 66,3 57, ,33 Syre, O2 mg/l 6,6 9,4 6,1 3,6 7,47 2,7 1,9 3,6 2,73 Syremättnad % 54,5 82,6 52,3 29,3 60,2 22, ,2 24,00 Kväve total, N mg/l 2,8 2,5 3,0 2,8 2,7 1,5 5,9 1,8 3,07 Ammoniumkväve, NH4-N mg/l 0, ,54 1,3733 0,95 0,29 0,068 2,2 0,064 0,78 Nitratnitritkväve,NO3+NO2-N mg/l 1,4 0,6 0,5 0,9 1,4 0,6 2,5 0,1 1,1 Fosfor total, P mg/l 0,06 0,06 0,07 0,050 0,051 0,051 0,029 0,046 0,04 Klorid, Cl mg/l 10,3 10, ,467 9,3 8,2 7, ,43 Järn, Fe mg/l 1,10 1,80 1,93 1,40 1,25 2,3 0,49 1,4 1,40 Mangan, Mn mg/l 0,06 0,12 0,17 0,11 0,28 0,06 0,06 0,1 0,07 Arsenik, As µg/l 0,6 0,6 0,65 1,3 0,66 0,68 0,68 Bly, Pb µg/l 2,5 1,6 1,8 1,7 1,2 0,66 0,66 Kadmium, Cd µg/l 0,06 0,06 0,065 0,051 0,01 0,01 0,01 Koppar, Cu µg/l ,5 6 8,9 3,90 3,90 Krom, Cr µg/l 7,9 1,6 3,2 0,95 1,4 0,25 0,25 Zink, Zn µg/l ,5 7,9 5,6 7,30 7,30 Kvicksilver, Hg µg/l 0,065 0,065 0,065 0,05 0,05 0,05 0,05 Totalt extr alifat ämnen mg/l 0,5 0,5 0,5 0,5 0,5 0,5 0,50 Totalt extr aromat. ämnen mg/l 0,5 0,5 0,5 0,5 0,5 0,5 0,50 A O X mg/l 0,05 0,11 0,05 0,06 0,04 0,17 0,17 Fenoler (destillerbara) mg/l 0,001 0,001 0,001 0,001 0,001 0,001 0,001 PCB Summa 7 st vatten µg/l 0,01 0,01 0,01 0,01 0,01 0,01 0,01 PCB-28 Triklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-52 Tetraklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-101 Pentaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-118 Pentaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-138 Hexaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-153 Hexaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-180 Heptaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

35 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: G Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,00 8, ,67 Färg vid 405 nm mg/l Pt ,67 16, ,67 ph vid 20 C 6,3 5,8 6,0 6,20 5,97 6,1 5,7 5,8 5,87 Konduktivitet 25 C ms/m 18,5 14,1 13,4 12,37 17,83 13,3 18,4 21,5 17,73 BOD7 (ATU) mg/l 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,50 COD(Cr) mg/l ,00 Syre, O2 mg/l 11,1 12,5 12,6 6,30 8,03 7, ,93 Syremättnad % 93,8 100,8 110,3 51,63 65,77 65,9 29,2 35,5 43,5 Kväve total, N mg/l 2,1 1,8 1,2 1,96 2,70 2,7 1,4 0,82 1,64 Ammoniumkväve, NH4-N mg/l 0,013 0,014 0,018 0,05 0,02 0,027 0,054 0,019 0,03 Nitratnitritkväve,NO3+NO2-N mg/l 1,81 1,28 0,78 1,53 2,27 2,3 1,1 0,48 1,29 Fosfor total, P mg/l 0,11 0,02 0,01 0,01 0,01 0,009 0,011 0,0025 0,008 Klorid, Cl mg/l 11,5 8,5 8,6 9,33 13, ,33 Järn, Fe mg/l 0,4 0,4 0,4 0,26 0,28 0,35 0,23 0,12 0,23 Mangan, Mn mg/l 0,08 0,07 0,09 0,08 0,17 0,04 0,5 0,2 0,25 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

36 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: L Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,33 8, ,3 Färg vid 405 nm mg/l Pt ,33 166, ,3 ph vid 20 C 6,9 6,7 6,8 6,90 7,07 6,9 6,9 7,1 7,0 Konduktivitet 25 C ms/m ,67 138, ,7 BOD7 (ATU) mg/l ,77 11,47 1,5 1,5 1,5 1,5 COD(Cr) mg/l ,67 175, ,7 Syre, O2 mg/l 7,7 3,7 1,0 5,15 5,33 4,2 3,5 6,2 4,6 Syremättnad % 34,1 8,8 49,20 44,10 37,2 33,2 53,7 41,4 Kväve total, N mg/l ,00 50, ,0 Ammoniumkväve, NH4-N mg/l ,33 38, ,3 Nitratnitritkväve,NO3+NO2-N mg/l 2,53 0,855 0,71 11,44 4,13 0, ,2 9,2 Fosfor total, P mg/l 0,14 1,53 0,64 0,34 0,50 0,16 0,13 0,14 0,1 Klorid, Cl mg/l ,33 72, ,7 Järn, Fe mg/l 25,3 146,3 58,3 27,00 19, ,0 Mangan, Mn mg/l 2,5 2,6 2,4 2,30 2,03 2,8 1,8 1,6 2,1 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

37 Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: L Medel Medel Medel Medel Medel 27-aug 18-nov Medel Temperatur vid provtagning C ,50 10,50 Färg vid 405 nm mg/l Pt ,00 90,00 ph vid 20 C 7,7 7,1 7,4 7,53 7,50 Konduktivitet 25 C ms/m ,20 79,20 BOD7 (ATU) mg/l 8,1 3,8 4,9 5,43 4,85 COD(Cr) mg/l 74,3 58,7 56,7 68,33 71,50 Syre, O2 mg/l 5,5 8,6 13,2 12,37 7,15 Syremättnad % 72,7 115,7 108,77 63,75 Kväve total, N mg/l 22,3 12, ,43 23,50 Ammoniumkväve, NH4-N mg/l ,40 18,15 Nitratnitritkväve,NO3+NO2-N mg/l 1,35 0,83 0,80 2,30 2,17 Fosfor total, P mg/l 0,12 0,07 0,07 0,14 0,12 Klorid, Cl mg/l ,7 39,00 45,00 Järn, Fe mg/l 0,93 2,40 1,57 0,43 2,90 Mangan, Mn mg/l 0,50 0,96 1,16 0,58 0,87 Arsenik, As µg/l 0,0006 0,0006 0,0007 0, ,71000 Bly, Pb µg/l 0,0006 0,0006 0,0007 0, ,10000 Kadmium, Cd µg/l 0, , ,001 0, ,01000 Koppar, Cu µg/l 0,003 0,0066 0,0031 0,0042 2,9 Krom, Cr µg/l 0,0018 0,0006 0,0007 0, ,00000 Zink, Zn µg/l 0,006 0,015 0,0065 0,011 8,5 Kvicksilver, Hg µg/l 0, , , , ,05000 Totalt extr alifat ämnen mg/l 1 0,5 0,5 0,5 0,5 Totalt extr aromat. ämnen mg/l 1 0,5 0,5 0,5 0,5 A O X mg/l 0,07 0,10 0,07 0,07 0,07 Fenoler (destillerbara) mg/l 0,001 0,001 0,004 0,004 0,005 PCB Summa 7 st vatten µg/l 0,010 0, ,01 0,01 0,01 PCB-28 Triklorbifenyl µg/l 0,0015 0,0015 PCB-52 Tetraklorbifenyl µg/l 0,0015 0,0015 PCB-101 Pentaklorbifenyl µg/l 0,0015 0,0015 PCB-118 Pentaklorbifenyl µg/l 0,0015 0,0015 PCB-138 Hexaklorbifenyl µg/l 0,0015 0,0015 PCB-153 Hexaklorbifenyl µg/l 0,0015 0,0015 PCB-180 Heptaklorbifenyl µg/l 0,0015 0,0015 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

38 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Planket Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,3 Färg vid 405 nm mg/l Pt ph vid 20 C 6,7 6,8 7,1 6,9 6,6 6,8 6,8 6,7 Konduktivitet 25 C ms/m ,0 BOD7 (ATU) mg/l 6 1,5 5,9 11,9 1,5 1,5 1,5 1,5 COD(Cr) mg/l Syre, O2 mg/l 3,7 1,7 2,0 5,5 0,05 2,3 3,8 2,1 Syremättnad % 34,1 11,2 18,9 46,6 0,45 22,4 33,7 18,9 Kväve total, N mg/l ,7 Ammoniumkväve, NH4-N mg/l ,7 Nitratnitritkväve,NO3+NO2-N mg/l 0,9 0,13 3,81 3,87 0, ,4 8,6 Fosfor total, P mg/l 1,53 0,21 0,29 0,47 0,18 0,14 0,13 0,2 Klorid, Cl mg/l ,7 71, ,3 Järn, Fe mg/l ,0 26, ,7 Mangan, Mn mg/l 2,6 2,6 2,5 2,0 3 1,9 1,7 2,2 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

39 Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Inga analyser Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Holke damm Medel Medel 23-jan 27-feb 31-mar 22-apr 30-maj 26-jun 31-jul 26-aug 30-sep 05-nov 18-nov 23-dec Medel Temperatur vid provtagning C 3,67 7, ,0 8,4 BOD7 (ATU) mg/l 1,5 1, ,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 x 1,5 Kväve total, N mg/l 0,6 0, ,65 0,65 0,61 0,59 0,78 0,54 0,35 2,6 0,65 0,86 0,76 0,81 0,82 Fosfor total, P mg/l 0,02 0, ,011 0,013 0,088 0,011 0,011 0,0051 0,012 0,018 0,0092 0,016 0,012 0,010 0,018 Bly, Pb µg/l 0,4 0,39 0,33 0,69 0,54 0,52 Kadmium, Cd µg/l 0,04 0, ,02 0,059 0,046 0,042 Koppar, Cu µg/l 1,8 2,1 1,8 3,6 2,3 2,567 Krom, Cr µg/l 0,26 0,22 0,28 0,18 0,25 0,237 Kvicksilver, Hg µg/l 0,05 0,05 0,1 0,05 0,05 0,067 Nickel, Ni µg/l 0,87 0, ,86 1 0,94 0,93 Zink, Zn µg/l 10 9, , ,27 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

40 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Y Medel Medel Temperatur vid provtagning C 5 5 A O X mg/l 0,2 0,2 Ammoniumkväve, NH4-N mg/l 0,02 0,02 Arsenik, As µg/l 1,4 1,4 Bly, Pb µg/l 0,16 0,16 BOD7 (ATU) mg/l 1,5 1,5 COD(Cr) mg/l Färg mg/l Pt Fenoler (destillerbara) mg/l 0,001 0,001 Fosfor total, P mg/l 0,15 0,15 Järn, Fe mg/l 0,14 0,14 Kadmium, Cd µg/l 0,027 0,027 Klorid, Cl mg/l Konduktivitet 25 C ms/m Koppar, Cu µg/l Krom, Cr µg/l 0,53 0,53 Kväve total, N mg/l Kvicksilver, Hg µg/l 0,05 0,05 Mangan, Mn mg/l 0,03 0,03 Nitrat + nitritkväve, NO23-N mg/l PCB Summa 7 st vatten µg/l 0,01 0,01 PCB-101 Pentaklorbifenyl µg/l 0,0015 0,0015 PCB-118 Pentaklorbifenyl µg/l 0,0015 0,0015 PCB-138 Hexaklorbifenyl µg/l 0,0015 0,0015 PCB-153 Hexaklorbifenyl µg/l 0,0015 0,0015 PCB-180 Heptaklorbifenyl µg/l 0,0015 0,0015 PCB-28 Triklorbifenyl µg/l 0,0015 0,0015 PCB-52 Tetraklorbifenyl µg/l 0,0015 0,0015 ph vid 20 C 8,1 8,1 Syre, O2 mg/l 11,1 11,1 Syremättnad % 86,9 86,9 Totalt extr alifat ämnen mg/l 0,5 0,5 Totalt extr aromat. ämnen mg/l 0,5 0,5 Zink, Zn µg/l 4,6 4,6 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

41 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Y Medel Medel Temperatur vid provtagning C 6 6 A O X mg/l 0,12 0,12 Ammoniumkväve, NH4-N mg/l 0,17 0,17 Arsenik, As µg/l 0,74 0,74 Bly, Pb µg/l 0,15 0,15 BOD7 (ATU) mg/l 1,5 1,5 COD(Cr) mg/l Färg mg/l Pt Fenoler (destillerbara) mg/l 0,001 0,001 Fosfor total, P mg/l 0,074 0,074 Järn, Fe mg/l 0,22 0,22 Kadmium, Cd µg/l 0,075 0,075 Klorid, Cl mg/l Konduktivitet 25 C ms/m Koppar, Cu µg/l 9,9 9,9 Krom, Cr µg/l 0,35 0,35 Kväve total, N mg/l 8,4 8,4 Kvicksilver, Hg µg/l 0,05 0,05 Mangan, Mn mg/l 0,41 0,41 Nitrat + nitritkväve, NO23-N mg/l 8,1 8,1 PCB Summa 7 st vatten µg/l 0,01 0,01 PCB-101 Pentaklorbifenyl µg/l 0,0015 0,0015 PCB-118 Pentaklorbifenyl µg/l 0,0015 0,0015 PCB-138 Hexaklorbifenyl µg/l 0,0015 0,0015 PCB-153 Hexaklorbifenyl µg/l 0,0015 0,0015 PCB-180 Heptaklorbifenyl µg/l 0,0015 0,0015 PCB-28 Triklorbifenyl µg/l 0,0015 0,0015 PCB-52 Tetraklorbifenyl µg/l 0,0015 0,0015 ph vid 20 C 7,8 7,8 Syre, O2 mg/l 10,9 10,9 Syremättnad % 87,6 87,6 Totalt extr alifat ämnen mg/l 0,5 0,5 Totalt extr aromat. ämnen mg/l 0,5 0,5 Zink, Zn µg/l Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

42 Inga analyser Inga analyser Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Y Medel Medel Medel Medel Medel 22-apr 27-aug 19-nov Medel Temperatur vid provtagning C ,00 6, Färg vid 405 nm mg/l Pt ,33 50, ,3 ph vid 20 C 7,6 7,2 7,2 7,17 7,07 7,1 7,3 7,2 7,2 Konduktivitet 25 C ms/m 35,9 29,2 20,8 21,63 25,97 22,9 24,3 24,7 24,0 BOD7 (ATU) mg/l 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 COD(Cr) mg/l ,00 30, Syre, O2 mg/l 17,3 16,0 11,7 12,50 10,83 10,8 9,1 8,8 9,6 Syremättnad % ,63 85,73 93,5 80,7 74,3 82,8 Kväve total, N mg/l 3,6 3,6 1,1 1,09 1,36 0,9 1,7 1,4 1,33 Ammoniumkväve, NH4-N mg/l 0,65 0,21 0,03 0,14 0,18 0,038 0,059 0,032 0,043 Nitratnitritkväve,NO3+NO2-N mg/l 2,29 2,7 0,6 0,56 0,68 0,48 0,71 0,91 0,7 Fosfor total, P mg/l 0,04 0,03 0,02 0,02 0,05 0,016 0,019 0,014 0, Klorid, Cl mg/l ,00 40, Järn, Fe mg/l 1,11 1,27 1,67 1,27 1,54 0,77 0,78 0,69 0, Mangan, Mn mg/l 0,44 0,49 0,45 0,41 0,28 0,19 0,2 0,12 0,17 Arsenik, As µg/l 0,55 0,75 0,45 0,31 0,2 0,4 0,4 Bly, Pb µg/l 0,10 0,57 0,33 0,1 0,061 0,15 0,15 Kadmium, Cd µg/l 0,02 0,06 0,03 0,013 0,01 0,034 0,034 Koppar, Cu µg/l 3,2 2,80 1,2 1,6 0,8 1,9 1,9 Krom, Cr µg/l 0,1 0,42 0,29 0,25 0,19 0,28 0,28 Zink, Zn µg/l 6,2 24,00 9,0 5,4 2, Kvicksilver, Hg µg/l 0,05 0,05 0,05 0,05 0,05 0,05 0,05 Totalt extr alifat ämnen mg/l 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Totalt extr aromat. ämnen mg/l 0,5 0,5 0,5 0,5 0,5 0,5 0,5 A O X mg/l 0,07 0,13 0,06 0,06 0,04 0,08 0,08 Fenoler (destillerbara) mg/l 0,001 0,001 0,001 0,001 0,005 0,001 0,001 PCB Summa 7 st vatten µg/l 0,01 0,01 0,01 0,01 0,01 0,01 0,01 PCB-28 Triklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-52 Tetraklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-101 Pentaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-118 Pentaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-138 Hexaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-153 Hexaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 PCB-180 Heptaklorbifenyl µg/l 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

43 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Y Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,00 6, ,33 Färg vid 405 nm mg/l Pt ph vid 20 C 4,20 4,1 4,2 4,20 4,27 4,3 4 4,1 4,13 Konduktivitet 25 C ms/m 7,20 7,2 6,6 7,10 6,84 6,65 9,93 8 8,19 BOD7 (ATU) mg/l 1,50 5,8 1,50 1,50 1,50 1,5 1,5 1,5 1,50 COD(Cr) mg/l ,67 93, Syre, O2 mg/l 15 15,5 9,0 9,73 10,00 7,1 5,1 7,6 6,60 Syremättnad % ,13 76,33 61,5 47,4 62,7 57,20 Kväve total, N mg/l 0,68 0,55 0,72 0,63 0,76 0,49 0,7 0,88 0,69 Ammoniumkväve, NH4-N mg/l 0,03 0,044 0,046 0,09 0,08 0,017 0,005 0,05 0,02 Nitratnitritkväve,NO3+NO2-N mg/l 0,026 0,017 0,005 0,07 0,01 0,005 0,05 0,05 0,035 Fosfor total, P mg/l 0,01 0,014 0,017 0,02 0,02 0,013 0,021 0,008 0,01 Klorid, Cl mg/l 9,2 9,5 8,6 9,50 9,13 9,3 8,8 9,4 9,17 Järn, Fe mg/l 3 1,9 3 2,47 2,80 1,8 2,2 2,1 2,03 Mangan, Mn mg/l 0,04 0,04 0,04 0,03 0,04 0,03 0,05 0,04 0,04 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

44 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Y Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C ,00 3, ,3 Färg vid 405 nm mg/l Pt ,33 32, ,3 ph vid 20 C 7,1 7,1 7,3 7,23 7,15 7,3 7,5 7,8 7,5 Konduktivitet 25 C ms/m 12,80 12,27 31,81 15,40 20,60 17,4 41,7 56,9 38,7 BOD7 (ATU) mg/l 1,5 1,5 1,5 1,5 1,5 3,1 1,5 1,5 2, COD(Cr) mg/l ,00 23, Syre, O2 mg/l ,93 16,25 9,2 9,9 7,4 8,8 Syremättnad % ,60 120,50 81, ,5 79,4 Kväve total, N mg/l 0,42 0,52 0,86 0,49 1,10 0,32 0,6 1,1 0,67 Ammoniumkväve, NH4-N mg/l 0,013 0,009 0,107 0,08 0,13 0,014 0,005 0,019 0,013 Nitratnitritkväve,NO3+NO2-N mg/l 0,10 0,11 0,25 0,10 0,21 0,039 0,13 0,41 0,193 Fosfor total, P mg/l 0,005 0,01 0,03 0,03 0,03 0,009 0,009 0,011 0,010 Klorid, Cl mg/l 11,2 9,8 22,3 12,67 13, ,3 Järn, Fe mg/l 0,25 1,0 2,15 1,26 0,57 0,18 0,09 0,2 0,16 Mangan, Mn mg/l 0,10 0,6 1,17 0,39 0,19 0,03 0,04 0,1 0,06 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

45 Bilaga 4A. Analysresultat för vattenprovtagningar Provtagningspunkt: Y Medel Medel Medel Medel Medel 22-apr 27-aug 18-nov Medel Temperatur vid provtagning C 9, ,00 3, ,3 Färg vid 405 nm mg/l Pt ,00 120, ph vid 20 C 7,0 6,8 6,8 6,67 6,60 7 6,4 6,6 6,7 Konduktivitet 25 C ms/m ,50 13,10 12,6 12,3 11,5 12,13 BOD7 (ATU) mg/l 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 COD(Cr) mg/l ,67 39, Syre, O2 mg/l 13,5 11,0 12,1 11,43 13,65 10,2 7 9,4 8,9 Syremättnad % 110,4 96,3 103,5 92,83 101,70 90,4 63,5 77,5 77,1 Kväve total, N mg/l 1,18 1,20 0,71 0,75 0,98 0,55 0,79 0,83 0,72 Ammoniumkväve, NH4-N mg/l 0,11 0,10 0,05 0,07 0,18 0,012 0,022 0,026 0,02 Nitratnitritkväve,NO3+NO2-N mg/l 0,50 0,60 0,14 0,15 0,26 0,12 0,087 0,13 0,112 Fosfor total, P mg/l 0,02 0,03 0,02 0,04 0,03 0,02 0,016 0,015 0,017 Klorid, Cl mg/l ,33 20, Järn, Fe mg/l 2 2 1,9 1,90 1,25 1,1 1,1 1,1 1,1 Mangan, Mn mg/l 0,20 0,23 0,24 0,26 0,18 0,09 0,07 0,07 0,08 Analysresultat vattenprover P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenanalyser och flöden Skene skog 2014, med diagram

46

47

48

49 Bilaga 4C. Beräkning av vattenbalans vid Skene skogs avfallsanläggning Yta Årsnederbörd Avdunstning (SMHI) Avrinningskoefficient Nettonederbörd= lakvattenbildning Ytavrinning Beräknat lakvattenflöde Ytvattenflöde till recipienten Kommentar m 2 mm mm mm mm m 3 m3 N N N V , V2 (saneringsplatta) , V2 övrig yta , D Övrig yta Saneringsplattan är ansluten till lakvattensystemet Allt ytvatten och lakvatten går f.n. till lakvattensystemet Totalt Uppmätt lakvattenmängd 2014: P:\1315\ _Skene_skog_Miljörapport_2014\000\10 Arbetsmtrl_dok\Mätn_Analys\Vattenbalans Skene skog 2014, Blad

50

51

52

53 Kontrollprogram Skene skogs avfallsanläggning i Marks Kommun RevideratKontrollprogram 2011-förslag 1

54 FÖRSLAG TILL REVIDERING AV KONTROLLPROGRAM FÖR SKENESKOGS AVFALLSANLÄGGNING I MARKS KOMMUN 2011 Avseende verksamhetens påverkan på grund- och ytvatten. Allmänna uppgifter Verksamhetsutövare: Marks Kommun Teknik- och serviceförvaltningen KINNA Telefon: Kontaktperson: Platsnamn: Gunnar Mellström Skeneskogs avfallsanläggning Fastighetsbeteckning: Berghem 8:3 SNI-kod: Översikt- Sammanfattning av provtagningsprogram Provpunkt Ja Feb Mar Apr Maj Juni Juli Aug Sept Okt Nov Dec n Lakvatten L Ut N N N N,R N N N N,R, N N N,R N K L planket N N N,R N N N,R N N,R L in N N N,R N N,R N,R Ytvatten Y 2 N N N N,R N N N N,R N N N,R N K Y 5 N N N N,R N N N N,R N N N,R N Y 6 N N N N,R N N N N,R N N N,R N Y 10 N N N N,R N N N N,R N N N,R N Grundvatten G 3 N N N N,R N N N N,R N N N,R N K G 4 N N N N,R N N N N,R N N N,R N G 7 N N N N,R N N N N,R N N N,R N G 9 N N N N,R N N N N,R N N N,R N K G 12 N N N N,R N N N N,R, N N N,R N För provtagningspunkternas placering se karta i bilagan. RevideratKontrollprogram 2011-förslag 2

55 Analysomfång N (normal): R (referens): K (komplettering): Konduktivitet Temperatur, färgtal, syremättnad, konduktivitet, ph, BOD 7 CODCr, totalfosfor, totalkväve, ammonium, nitrat, klorid, järn, mangan. Arsenik, bly, kadmium, koppar, krom, zink, kvicksilver, fenol, totalt extraherbara alifatiska och aromatiska ämnen, AOX och PCB. Avsikten med kontrollprogrammet. Avsikten är att genom regelbunden besiktning, provtagning och analys av vattenflödet i deponins omgivningar, utröna om deponiverksamheten påverkar det vatten som lämnar området på ett sådant sätt att det kan äventyra folks hälsa och miljön. Kontrollprogrammet skall även omfatta mängdberäkning, provtagning och analys av det inom deponiområdet uppsamlade lakvattnet. Detta som ett led i lakvattnets vidare omhändertagande. Verksamhetsbeskrivning Deponering av avfall upphörde under Inom deponiområdet pågår idag två huvudaktiviteter. Den ena utgörs av mottagning, mellanlagring och omlastning av återvinningsmaterial eller av avfall som skall transporteras för behandling på annan ort. Avfall som hanteras inom denna kategori är bland annat: Producentansvarsmaterial såsom glas, pappersförpackningar och elektronikprodukter. Återvinningsmaterial i form av kyl- och frysmöbler, skrot, flisbart träavfall, annat brännbart avfall och farligt avfall. För vidare transport till annan behandling omlastas osorterat verksamhetsavfall, tryckimpregnerat virke o.d. Den andra huvudaktiviteten består av sluttäckning av deponin. Avfall som hanteras för detta ändamål är schaktmassor, sandfångssand från t.ex. gatubrunnar och leror från schaktningsarbeten. Massor som kan användas för utjämning av deponiytan eller som del i tätskiktet. Park- och trädgårdsavfall som flisas och samkomposteras med avvattnat slam från avloppsreningsverket. Yt- och grundvattenkontroll Områdets geohydrologi har tidigare utretts av Scandiaconsult i Göteborg, och fått följande beskrivning. RevideratKontrollprogram 2011-förslag 3
