BILAGA 1: BULLERUTREDNING

Transkript

1 UPPDRAG Bullerutredning UPPDRAGSNUMMER 0100 Original Uppdatering Revision UPPDRAGSLEDARE Grzegorz Czul UPPRÄTTAD AV Martin Tunbjörk (Original) Johan Herzelius (Uppdatering) DATUM GRANSKAD AV Olivier Fégeant (Original) Fredrik Johansson (Uppdatering) Bullerutredning, Sjukhusområdet, Lysekil kommun har på uppdrag av Lysekil kommun genomfört en trafikbullerutredning för Lysekils sjukhusområde (Slätten 15:7). Utredningen omfattar tre bostadslängor för nyproduktion (hus A, B och D) samt två ombyggnationer där den ena byggnaden kompletteras med ett våningsplan (hus E) och den andra byggs om med befintligt antal våningsplan (hus C), se Figur 1. Översiktsbild över området och dess framtida utbyggnad redovisas i Figur 1. Utredningen har uppdaterats med följande kompletteringar: Utvärdering av fastigheten Slätten 5:1 mot trafikbullerförordningen SFS 2015:216. Se Figur 1. Inkludering av alla byggnader i anslutning till planområdets större vägar. Detta innebär första raden byggnader i direkt anslutning till Smedgatan, Långviksgatan, Lasarettgatan och Valbogatan. Utvärderas mot naturvårdsverkets riktvärden för buller från väg och spårtrafik vid befintliga bostäder 1. Separat beräkning och utvärdering av externt industribuller från skorsten vid panncentralbyggnad enligt Figur 2. Utvärderas mot naturvårdsverkets vägledning om industri- och annat verksamhetsbuller 2. Beräkningar omfattar utbyggnadsalternativet och nollalternativet. 1 Naturvårdsverket. Riktvärden för buller från väg- och spårtrafik vid befinliga bostäder. ÄNR NV Oktober Rev. Juni Naturvårdsverket. Vägledning om industri- och annat verksamhetsbuller. Rapport April memo01.docx Drottningtorget 14 Box 6 SE Malmö, Sverige Telefon + (0) Fax Org.nr -07 Styrelsens säte: Stockholm Martin Tunbjörk Akustik & Ljuddesign Telefon direkt + (0)4 016 Mobil + (0)5 26 martin.tunbjork@sweco.se HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx 1 (14)

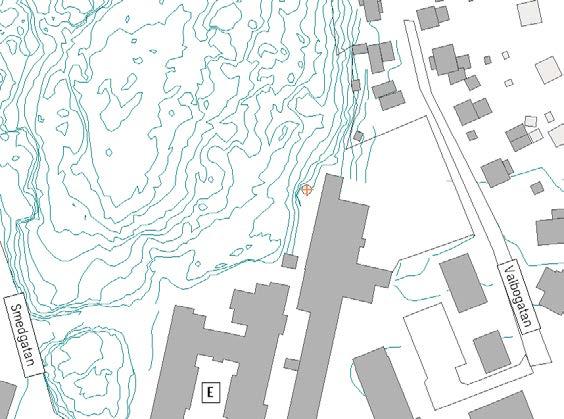

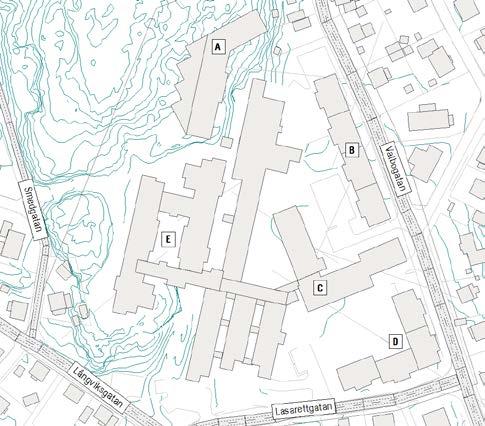

2 Slätten 5:1 Figur 1. Översikt Sjukhusområdet. Vid uppdatering inkluderas även Slätten 5:1 enligt röd markering. Underlag I detta kapitel presenteras det underlag som ligger till grund för utredningen. Kartunderlag Grundkarta är tillhandahållet av Lysekil kommun och skiss på tillkommande bebyggelse från Arkitektkompaniet AB. Grundkarta: sjukhuset1d [DWG] Skisser på om- och nybyggnad: Lysekil sjukhus 2-19 [DWG] Skisser på om- och nybyggnad: Askiss2_Lysekils_sjukhus_BTA-11 (002) [PDF] 2 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

3 Trafikuppgifter Trafikdata presenteras i Tabell 1 och är tillhandahållen Society AB 3. Tabell 1. Trafikuppgifter. VÄG ÅDT 2017 ÅDT 20 ANDEL TUNG TR. ÅR 2017 / 20 [%] HASTIGHET ÅR 2017 / 20 [KM/H] Valbogatan 18 4,7 / Lasarettsgatan 5,9 Långeviksgatan ,6 Smedgatan ,5 Skorsten vid panncentralen Inom planområdet finns en ca 20 m hög skorsten i anslutning till den befintliga panncentralen med placering enligt Figur 2. Skorsten Figur 2. Placering av skorsten, nuläge. Då ingen ljudeffektmätning utförts på skorstenen har definition och kalibrering av ljudkällan inom beräkningsmodell har gjorts med vägledning från immisionsmätningar i olika punkter utförda av Akustikforum under 2015 (utdrag mottaget av beställare via mail). 3 ÅDT final (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

4 Drift I beräkningar har det förutsatts att ljudkällan är en punktkälla som låter konstant över dygnet och är verksam i ett worst case där förbränning i anläggning sker med 9 MW effekt. Schablon för ljudkällans spektrum har tillämpats enligt Tabell 2. Tabell 2. Spektrum för skorsten. Oktav band, LW A (dba),2,6,7,2,9,8,2,3 Riktvärden - Förordningen om trafikbuller vid bostäder: SFS 2015:216 Enligt 3 Förordning (2015:216) om trafikbuller vid bostadsbyggnader enligt lydelse före-/efter den 1 juli 2017, gäller följande riktvärden för trafikbuller vid bedömningar enligt både plan- och bygglagen och miljöbalken. db(a) ekvivalentnivå inomhus db(a) maxnivå inomhus nattetid db(a) ekvivalent ljudnivå utomhus vid fasad db(a) ekvivalent ljudnivå samt db(a) maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst m 2 gäller att bullret inte bör överskrida db(a) ekvivalent ljudnivå vid bostadsbyggnadens fasad. Avvikelser Vid överskidande av db(a) ekvivalent ljudnivå vid bullerutsatt fasadsida bör minst hälften av bostadsrummen i bostad vara vända mot en dämpad sida om högst db(a) ekvivalent ljudnivå samt högst db(a) maximal ljudnivå (mellan kl. 22:00 och 06:00) vid fasaden. Om maximal ljudnivå vid uteplats om db(a) ändå överskrids, bör nivån inte överskridas mer än 10 db fem gånger per timme mellan kl. 06:00 och 22:00. Riktvärden för befintliga bostäder Enligt vägledningsdokument från Naturvårdsverket gäller de riktvärden för trafikbuller vid bedömningar som visas i Tabell 3. 4 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

5 Tabell 3. Nivåer för att i normalfallet avgöra när skyddsåtgärder eller andra försiktighetsmått behöver övervägas (frifältsvärden). ~2015 och framöver nya bostadsbyggnader ~2015 nyare befintlig miljö äldre befintlig miljö Buller från väg, vid fasad Se planbeskrivning eller bygglov dba Leq 24h dba Leq24h Buller från väg och spår, uteplats Se planbeskrivning eller bygglov dba b Leq 24h dba c Lmax - b Varken propositionen eller praxis har någon tydlig angivelse för ekvivalent nivå för vägbuller vid uteplats. Enligt Naturvårdsverket är en tänkbar nivå att nå en god miljökvalitet dba Leq24h. c Tidsvägning FAST. Får överskridas max 5 ggr/genomsnittlig maxtimme, dag och kväll (kl ). Naturvårdsverkets rapport Vägledning om industri- och annat verksamhetsbuller I Tabell 4 redovisas gällande bedömningsgrunder för industri- och annat verksamhetsbuller Tabell 4. Riktvärden för industri- och annat verksamhetsbuller L eq dag (06-18) L eq kväll (18-22) samt lör-, sön- och helgdag (06-18) L eq natt (22-06) Utgångspunkt för olägenhetsbedömning vid bostäder, skolor, förskolor och vårdlokaler dba dba dba 5 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

6 Uttrycksförklaring Bostadsrum: rum för daglig samvaro, utom kök, och rum för sömn. Ekvivalent ljudnivå: en medelljudnivå för spårtrafik och vägtrafik, beräknad som ett frifältsvärde och som ett medelvärde per dygn under ett år. Frifältsvärde: en ljudnivå som inte påverkas av reflexer vid egen fasad. Maximal ljudnivå: en ljudnivå för spårtrafik och vägtrafik av den mest bullrande fordonstypen med tidsvägning F, beräknad som ett frifältsvärde. Uteplats: en iordningställd yta avsedd för vistelse utomhus. Beräkningsmetod Beräkningarna är utförda enligt den nordiska beräkningsmodellen för vägtrafikbuller 4 och den nordiska modellen för beräkning av externt industribuller, DAL i beräkningsprogrammet Cadna/A version Spridningsberäkningarna har genomförts på en höjd ovan mark motsvarande 1,5 m och inkluderar tre fasadreflektioner för beräkningar av fasadljudnivåer och en reflex för bullerutbredning. Resultatet i fasadpunkterna redovisas som frifältsvärde. Beräkningarna är utförda mestadels med mjuk mark. Den nordiska beräkningsmodellen för vägtrafik har en spårbar noggrannhet ±3 db för avstånd upp till 0 meter under förutsättningen att underlaget överensstämmer med den faktiska situationen. Osäkerheter Då beräkningsmodellen är uppbyggd och kalibrerad efter ett antal immisionsmätningar finns det en osäkerhet i beräkningsresultaten. För att skapa en beräkningsmodell som efterliknar verkligeten bör ljudkällan definieras utifrån närfältsmätningar för att minska risken för påverkan från bland annat meterologiska fenomen. 4 Naturvårdsverket, Rapport,, nordisk beräkningsmodell. 6 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

7 Resultat Resultat av beräkningar samt fasadljudnivåer redovisas i följande bilagor: Bilagor Trafikbuller Bilaga 1A trafikbuller År 2017 Bilaga 1B Maximal ljudnivå (95% percentil) trafikbuller År 2017 Bilaga 2A trafikbuller År 20 Bilaga 2B Maximal ljudnivå (95% percentil) trafikbuller År 20 Bilaga 3A trafikbuller 0-Alt Bilaga 3B Maximal ljudnivå (95% percentil) trafikbuller 0-Alt Bilaga 4A Byggnad A 3D-vy [Dygnsekvivalent och Maximal ljudnivå] År 20 Bilaga 4B Byggnad B 3D-vy [Dygnsekvivalent och Maximal ljudnivå] År 20 Bilaga 4C Byggnad C 3D-vy [Dygnsekvivalent och Maximal ljudnivå] År 20 Bilaga 4D Byggnad D 3D-vy [Dygnsekvivalent och Maximal ljudnivå] År 20 Bilaga 4E Byggnad E 3D-vy [Dygnsekvivalent och Maximal ljudnivå] År 20 Buller från skorsten vid panncentral Bilaga 5A från skorsten År 2017 Bilaga 5B från skorsten År 20 Resultatet av beräkningarna redovisas i Tabell 5 med utgångspunkt från bedömningsgrunderna, vidare beskrivs eventuella kommentarer till resultatet under kapitel analys. Befintliga bostäder redovisas separat under analys. 7 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

8 Spridningskartor och 3D-vyer med numeriska värden redovisas i bilagor enligt bilagsförteckning. Förklaring Resultattabell Ja: Klarar riktvärdet Nej: Klarar inte riktvärdet Anmärkning: Kommenteras under rubriken analys -: Ej tillämpbart Tabell 5. Resultattabell för byggnader som utvärderas enligt SFS 2015:216. ENKELSIDIGA BULLERUTSATT LÄGENHETER OM UTEPLATS PÅ UTEPLATS SIDA DÄMPAD SIDA HÖGST M 2 BALKONG MARKPLAN LpA,eq db(a) LpA,eq db(a) LpA,eq db(a) LpA,max db(a) LpA,max db(a) LpA,eq db(a) LpA,max db(a) LpA,max db(a) BYGGNAD Ja Nej Anmärkning Ja Nej Anmärkning Ja Nej Anmärkning Ja Nej Anmärkning Ja Nej Anmärkning Hus A Hus B Hus C Hus D Hus E Slätten 5: Antal maximala ljudhändelser I Tabell 6 nedan redovisas prognostiserade antal maximala ljudhändelser från vägtrafik per timme. Dessa värden jämförs mot maximala ljudnivåer på uteplats för att bedöma hur ofta den redovisade maximala ljudnivån riskerar att uppstå. 8 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

9 Tabell 6. Antal maximala ljudhändelser under angiven tidsperiod. VÄG Antal maximala ljudhändelser/timme Kl.06:00-22:00 Antal maximala ljudhändelser/timme Kl.22:00-06:00 Valbogatan 7 st/h 0,4 st/h Lasarettsgatan 14 st/h 1,2 st/h Långeviksgatan 6 st/h 0,3 st/h Smedgatan 6 st/h 0,2 st/h Analys Under kapitlet analys redovisas eventuella avvikelser från trafikbullerriktvärden redovisade i Tabell 5. Hus A, B, C & D Uteplats på balkong Maximal ljudnivå orsakat av Valbogatan och Lasarettsgatan riskeras att överskridas mer än 5 ggr/timme vid ett flertal av byggnadernas bullerutsatta fasad. Fasadnivåer med maximal ljudnivå över db(a) kan inte nyttjas som primär uteplats. Uteplatser som inte uppnår riktvärdet kan däremot användas som komplement till den primära uteplatsen där riktvärden uppnås. Se Figur 3 till Figur 6. Uteplats på markplan Samma resonemang likt ovan gäller för uteplats på markplan. Uteplatsen bör inte placeras inom området där maximal ljudnivå db(a) överskrids. Placering av uteplats(balkong eller markplan) dimensioneras av den maximala ljudnivån då samtliga vägar runt området riskerar att överskrida 5 maximala ljudnivåer per timme mellan kl. 06:00-22:00. Vid placering av uteplatser ska även den ekvivalenta ljudnivån uppnås, db(a), detta har inte kommenterats under analys men bör beaktas. Se Figur 3 till Figur 6. Hus D Bullerutsatt sida Den ekvivalenta ljudnivån uppnår riktvärdet på samtliga fasadsidor. Dock är ljudnivån från trafikbuller hög vid bullerutsatt fasad, var av rekommenderar att lägenhetsplaneringen anpassas så att samtliga lägenheter blir genomgående med rum mot gård, se Figur 6. 9 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

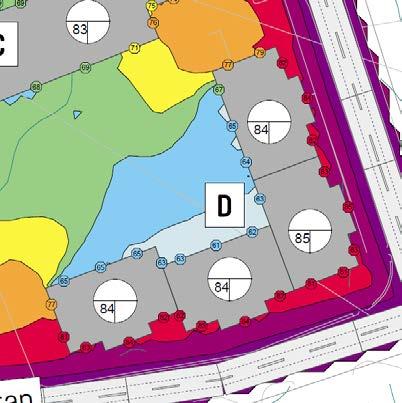

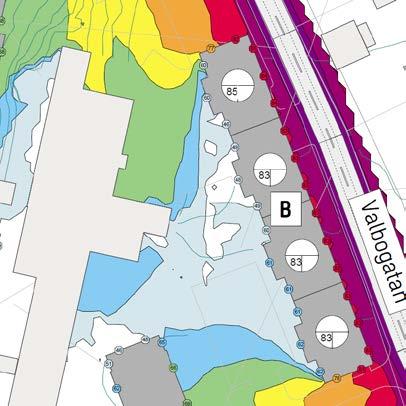

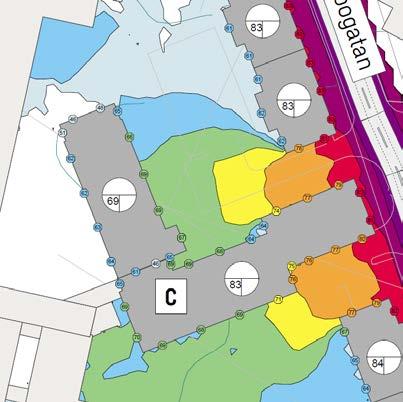

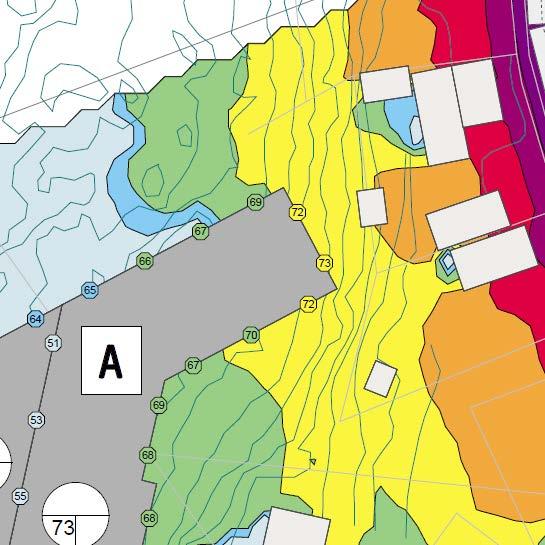

10 Figur 3. Maximal ljudnivå år 20, hus A. Figur 4. Maximal ljudnivå år 20, hus B. Figur 5. Maximal ljudnivå år 20, hus C. Figur 6. Maximal ljudnivå år 20, hus D. 10 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

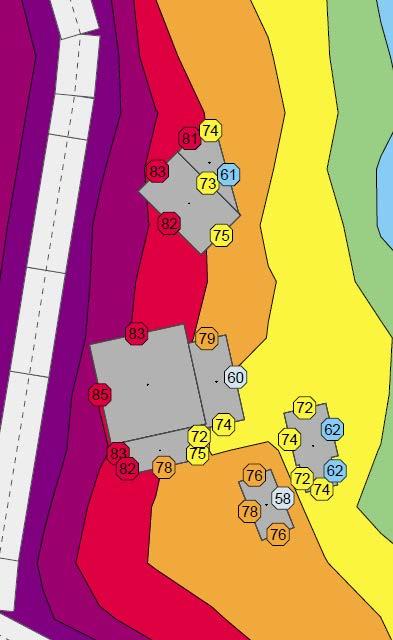

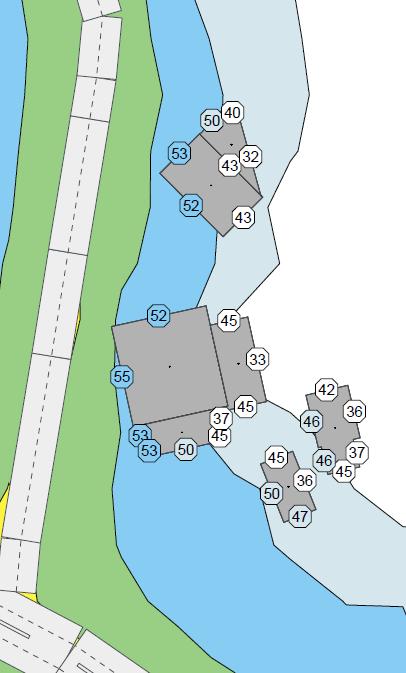

11 Slätten 5:1 Uteplats på balkong Maximal ljudnivå orsakat av Valbogatan och Lasarettsgatan riskeras att överskridas mer än 5 ggr/timme vid ett flertal av byggnadernas bullerutsatta fasader. Fasadnivåer med maximal ljudnivå över db(a) och db(a) ekvivalent ljudnivå kan inte nyttjas som primär uteplats. Uteplatser som inte uppnår riktvärdet kan däremot användas som komplement till den primära uteplatsen där riktvärden uppnås. Uteplats på markplan Samma resonemang likt ovan gäller för uteplats på markplan. Uteplatsen bör inte placeras inom området där maximal ljudnivå db(a) överskrids. I detta fallet är det inte möjligt då all yta i anslutning till fastigheten överskrider db(a) maximal ljudnivå. Om primär uteplats skall anläggas i markplan behöver åtgärder vidtas för att skapa en yta där inte maximala ljudnivåer överskrider riktvärden. Figur 7. Ekvivalenta ljudnivåer vid fasad år 20. Figur 8. Maximala ljudnivåer vid fasad år (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

12 Utlåtande om fasadisolering Bedömningen av möjligheterna till god ljudmiljö inomhus sker i denna rapport utgående från: Möjligheten att uppfylla riktvärdena om högst db(a) ekvivalent ljudnivå inomhus. Möjligheten att uppfylla riktvärdena db(a) maximal ljudnivå inomhus. Med rätt ljudisolering hos fasader bedöms krav på trafikbullernivåer inomhus kunna uppfyllas och därmed en god ljudmiljö kunna uppnås inomhus. För lägenheter som vetter mot Lasarettgatan och Valbogatan i hus B, C och D erfordras en fasad med hög ljudisolering. Vi rekommenderar att erforderlig ljudisolering hos ingående fasaddelar (fönster, yttervägg, balkongdörr och luftventiler) dimensioneras av en akustiker. Befintliga byggnader längs vägar I nuläget överskrids dba ekvivalent ljudnivå vid fasader hos befintliga byggnader söder om Lasarettgatan och längs Valbogatan. Möjlighet till uteplats vid bullerskyddad sida uppfylls för de flesta, men inte alla byggnader. Detta gällre under förutsättning att samtliga byggnader antas som nyare befintlig miljö. Inga byggnader överskrider riktvärde dba ekvivalent ljudnivå vid fasad enligt riktvärden för äldre befintlig miljö. Mellan år 2017 och prognosår 20 ökar de ekvivalenta ljudnivåerna längs de byggnader som ligger längs Smedgatan med ca 3 db. Längs Långviksgatan ökar ljudnivåerna 2-3 db samt längs Valbogatan och Lasarettgatan ökar nivåerna ca 1-2 db. För de maximala ljudnivåerna sker ingen förändring i beräknade ljudnivåer. Dock ökar sannolikheten att maxnivåerna uppstår i samband med ökad trafikmängd. Se bilagor 1A 2C. För att genomföra en mer detaljerad analys av befintliga bostadsbyggnader behövs information kring när byggnader är uppförda. 12 (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

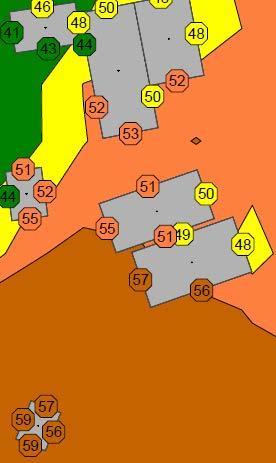

13 Buller från skorsten vid panncentral Då skorstenen beräknats med en konstant ljudemission över dygnet har ekvivalent ljudnivå beräknats över en dygnsperiod och jämförs mot riktvärden för olika tidsperioder. Se bilagor 5A och 5B. Dagtid I nuläget överskrids riktvärde dba ekvivalent ljudnivå med 2-4 dba vid närliggande befintliga bostäder utanför planområdet. Främst norr och öster om skorstenen. För år 20 överskrids riktvärdet vid alla planerade byggnader, främst i fasader som vetter mot skorstenen. För befintliga byggnader utanför planområdet kommer den förändrade utformningen av området ge en bullerskyddande effekt för byggnader till öster om byggnad B, men kommer ge upp till 3 dba högre ljudnivåer för bostadsbyggnaden öster om byggnad A. Detta beror med stor sannolikhet på att ljudet reflekteras i byggnad A och B vilket ger ett sammanvägt bidrag vid fastigheten. Se Figur 7 och Figur 8. Figur 9. Nuläge. Figur 10. År (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

14 Kväll , samt lör- sön- och helgdag I nuläget överskrids riktvärde dba ekvivalent ljudnivå vid de flesta närliggande befintliga bostäder utanför planområdet. Dock i mindre omfattning sydväst om planområdet. För år 20 överskrids riktvärdet vid alla planerade byggnader, främst i fasader som vetter mot skorstenen. Vid de flesta närliggande befintliga bostäder utanför planområdet överskids riktvärde. Dock i mindre omfattning sydväst om planområdet. Se bilagor 5A och 5B. Natt I nuläget överskrids riktvärde dba ekvivalent ljudnivå vid alla närliggande befintliga byggnader. Riktvärdet innehålls endast vid enstaka fasader, främst hos byggnader till väster och söder om byggnad E. För år 20 överskrids riktvärdet vid alla planerade byggnader. Vid de flesta närliggande befintliga bostäder utanför planområdet överskids riktvärde. Slutsats Trafikbuller Samtliga byggnader inom sjukhusområdet uppnår riktvärden för trafikbuller vid fasad. Enligt senaste uppdateringen av riktvärden för trafikbuller 2015:216 finns i detta projekt inga begränsningar gällande dämpad sida med prognostiserade trafiksiffror. Dock bör eventuell placering av uteplats begränsas med vägledning av detta PM. Buller från skorsten vid panncentral Naturvårdsverkets riktvärden för industri- och annat verksamhetsbuller uppfylls inte vid de flesta befintliga eller planerade byggnader och varierar i olika grad mellan olika tidsperioder, varav de flesta byggnader anses vara utsatta under nattetid (14) memo01.docx HJ \\semmafs001\projekt\212\10_dp_lysekil_sjukhusområdet_kompletteringen\000\19 original\pm bullerutredning _2.docx

15 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 1A - EQ [dba] E Slätten 5:1 C Smedgatan Långviksgatan Lasarettgatan Valbogatan Prognos år 2017 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

16 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 1B - MAX [dba] Maximal ljudnivå (95% percentil) E Slätten 5:1 C Smedgatan 87 Långviksgatan 87 Lasarettgatan Valbogatan Prognos år 2017 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

17 26 A Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 2A - EQ [dba] 25 Smedgatan Slätten 5:1 Långviksgatan E Lasarettgatan C B Valbogatan D Prognos år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

18 A Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 2B - MAX [dba] 89 Smedgatan Slätten 5:1 Långviksgatan E Lasarettgatan C 87 B Valbogatan D 90 Maximal ljudnivå (95% percentil) Prognos år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

19 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 3A - EQ [dba] Nollalternativ E Slätten 5:1 C Smedgatan Långviksgatan Lasarettgatan Valbogatan Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

20 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 3B - MAX [dba] Maximal ljudnivå (95% percentil) Nollalternativ E Slätten 5:1 C Smedgatan Långviksgatan Lasarettgatan Valbogatan 90 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

21 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Byggnad A Prognås år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Maximal ljudnivå (95% percentil) Maximal ljudnivå (95% percentil)

22 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Byggnad B Prognås år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Maximal ljudnivå (95% percentil) Maximal ljudnivå (95% percentil)

23 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Byggnad C Prognås år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Maximal ljudnivå (95% percentil) Maximal ljudnivå (95% percentil)

24 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Byggnad D Prognås år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Maximal ljudnivå (95% percentil) Maximal ljudnivå (95% percentil)

25 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Byggnad E Prognås år 20 Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) < db(a) > db(a) > db(a) > db(a) > db(a) > 90 db(a) Maximal ljudnivå (95% percentil) Maximal ljudnivå (95% percentil)

26 Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 5A - EQ [dba] Buller från skorsten vid panncentral År 2017 E Slätten 5:1 C Smedgatan Långviksgatan Lasarettgatan Valbogatan Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) > db(a) > db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area

27 A Projektinfo: Detaljplan Slätten 15:7 Uppdatering Kund: Lysekil Kommun Beräkningsfall Bilaga 5B - EQ [dba] B Buller från skorsten vid panncentral År 20 Smedgatan Slätten 5:1 Långviksgatan E Lasarettgatan C Valbogatan D Ljudutbredningen är beräknad 1,5 m över mark och inkluderar fasadreflexer. Fasadpunkterna är beräknade som frifältsvärden och avser högsta ljudnivå i något våningsplan. Beräknad av: Johan Herzelius Datum: Beräknade ljudnivåer i 5 db intervall < db(a) > db(a) > db(a) > db(a) > db(a) > db(a) > db(a) > db(a) Point Source Road Building Barrier Contour Line Building Evaluation Calculation Area
