1 VELLINGE KOMMUN PM VA-UTREDNING TORHÖGSVÄGEN PRINCIPLÖSNING

2 2(16) Beställare: Vellinge kommun Beställarens kontaktperson: Rickard Persson Författare: Mikael Vesterberg och Lina Trege Uppdragsnamn: VA-utredning Torhögsvägen Uppdragsnummer: 1721 Dokumentnamn: 1721 PM VA utredning Torhögsvägen Dokumenthistoria: Dagvattenutredning Version: 2.2 Datum:

3 3(16) Innehåll 1. Bakgrund Förutsättningar Underlag Planområdet Befintliga förhållanden Anslutningspunkter Anslutningspunkter för dagvatten Anslutningspunkter för spillvatten Anslutningspunkter för vatten Geoteknik Beräkningsförutsättningar Dagvatten Spillvatten Vatten Resultat och lösningsförslag Beräkningsresultat Dagvatten Spillvatten Vatten Hantering av dagvatten Förslag till dagvattenhantering Geotekniska förutsättningar vid dammarnas lägen Marknivåer och översvämningsrisker Fortsatt arbete med detaljprojektering Dagvatten Spillvatten Vatten Bilagor...16 Bilaga 1 - Ritning Dagvattenhantering Bilaga 2 - Ritning Spillvatten och vatten

4 4(16) 1. Bakgrund Vellinge kommun planerar att exploatera nordöstra delen av Östra Grevie upprättades Detaljplan för Östra Grevie 9:20, 41:2 m.fl. För denna detaljplan gjorde Ramböll en VA-utredning, daterad I skrivande stund pågår detaljplanearbete för angränsande ytor, vilket utförs av Sigma Civil på uppdrag av Vellinge kommun. I samband med detta har AquaP/EnviDan fått i uppdrag att göra en kompletterande dagvattenutredning för att visa hur dagvatten kan hanteras gemensamt för både Detaljplan för Östra Grevie 9:20, 41:2 m.fl. och det område där detaljplanearbete pågår. I samband med att detaljplanearbetet har utvecklats under januari 2018, fanns det ett behov av att även utreda spillvatten- och vattenfrågan för båda exploateringsområdena. Därför har den ursprungliga dagvattenutredningen utvecklats till en VA utredning för samma områden. I figur 1 redovisas ytorna som ingår i detaljplanen från 2013 samt ytorna i det pågående detaljplanearbetet. Båda ytorna är idag åkermark. 2. Förutsättningar 2.1 Underlag - Grundkarta/primärkarta i dwg-format innehållande nivåkurvor, Vellinge kommun - Befintlig VA-karta i dwg-format, Vellinge kommun - Lantmäteriets nationella höjddata, 10-meters rutnät, Vellinge kommun - Detaljplan för Östra Grevie 9:20, 41:2 m.fl, Dnr:Ks 2012/155, Vellinge kommun - Detaljplan för Östra Grevie Stationsområde mm., Dnr: Ks 2011/694, Vellinge kommun - Illustrationskarta 1-3 tillhörande ovanstående detaljplaner, Vellinge kommun - Översiktlig geotekniskundersökning för detaljplan över Ö Grevie stationsområde mm, , GeoSyd AB. - Karta Skyfallskartering för 100-års regn med rinnvägar, Östra Grevie, upprättad av DHI , Vellinge kommun - Karta Skyfallskartering för 100-års regn med översvämningsytor, Östra Grevie, upprättad av DHI , Vellinge kommun - PM Dagvattenutredning för Östra Grevie, , WSP - VA-utredning över fyra nya planområden samt delar av Trafikverkets nya spårområde i Östra Grevie , Ramböll. - Relationsritningar och dwg-filer för Trafikverkets utbyggnad av Grevievägen, Bolmersvägen, Korrevägen och tillhörande VA-ledningar, Daterade , Vellinge kommun - Detaljplaneförslag Torhögsvägen/Bolmersvägen i dwg-format, Skissalternativ 1, rev 2.2 upprättad , Sigma Civil - P110, Avledning av dag-, drän-, och spillvatten. Publikation utgiven av Svenskt Vatten PM Geoteknik, Torhögsvägen, Östra Grevie, , Sigma Civil - Markteknisk undersökningsrapport (MUR), Torhögsvägen, Östra Grevie, , Sigma Civil.

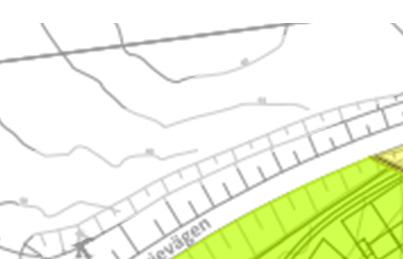

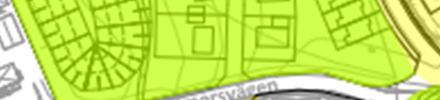

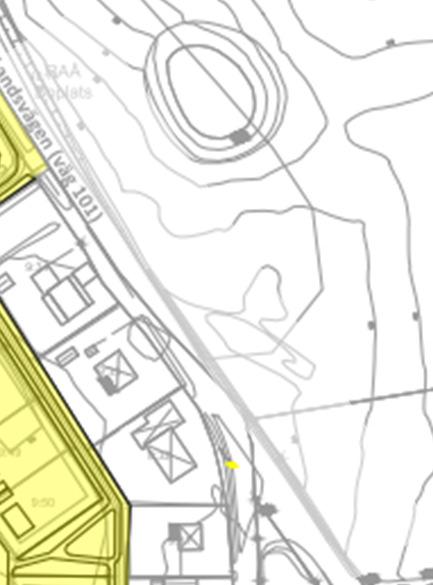

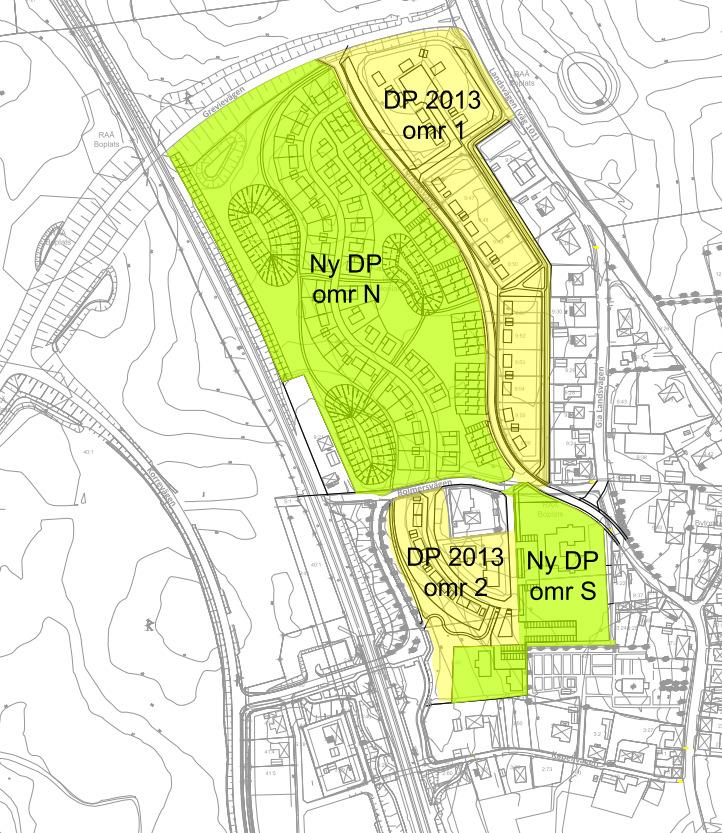

5 5(16) - Detaljplan Östra Grevie, skiss, , Vellinge kommun - Illustrationsplan Östra Grevie, Skissalternativ 5, , Vellinge kommun - Reviderad primärkarta daterad , Vellinge kommun - Inmätningar av södra delen utförd och , Geocon 2.2 Planområdet Planområdet ligger i norra delen av Östra Grevie. Det avgränsas i väster av järnvägen, i norr av Grevievägen. Åt öster och söder avgränsas området i huvudsak av befintliga bebyggda fastigheter. Figur 1.Översikt (Gult område detaljplaneområde i DP Grönt område pågående detaljplanearbete 2018)

6 6(16) Området norr om Bolmersvägen är böljande med lokala höjdpunkter och lågpunkter. Huvudsaklig marklutning är dock i sydvästlig riktning mot järnvägen. Området söder om Bolmersvägen är i öster flackt, men har brant slänt åt väster närmre järnvägen. Markhöjder inom området varierar från +40 till +47 m.ö.h. Total yta inom de två planområdena är ca 10,5 ha. Varav 3,9 ha i detaljplaneområdet från 2013 (gult i Figur 1), och ca 6,6 ha i det nya detaljplaneområdet (grönt i Figur 1). 2.3 Befintliga förhållanden Idag finns ett våtmarksområde väster om Östra Grevie som används som recipient för större delen av Ö Grevie. Ö Grevie ligger inom Albäckens avrinningsområde. Maximalt tillåtet utflöde till recipient är 1 l/s*ha, enligt uppgift från beställaren. 2.4 Anslutningspunkter Anslutningspunkter för dagvatten Dagvatten från de båda planområdena ska fördröjas inom det område som i figur 1 kallas Ny DP omr N före det avleds. Anslutning till befintligt dagvattensystem efter fördröjning ska ske till brunn intill Bolmersvägen (Se figur 2). Dagvattenledning och brunn byggdes i samband med Trafikverkets utbyggnad av stationsområdet. Figur 2. Anslutningspunkt för utlopp från fördröjningsmagasin.

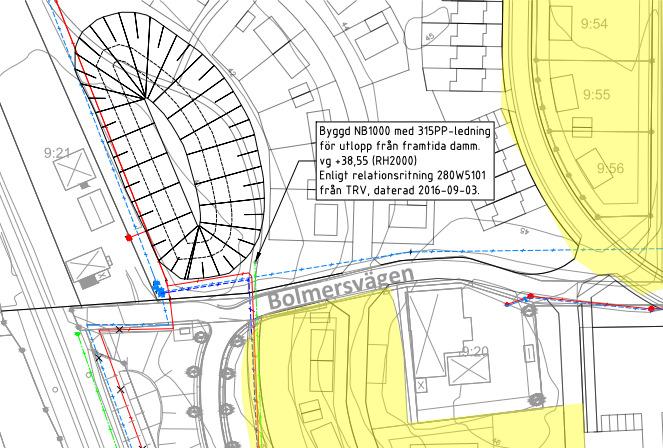

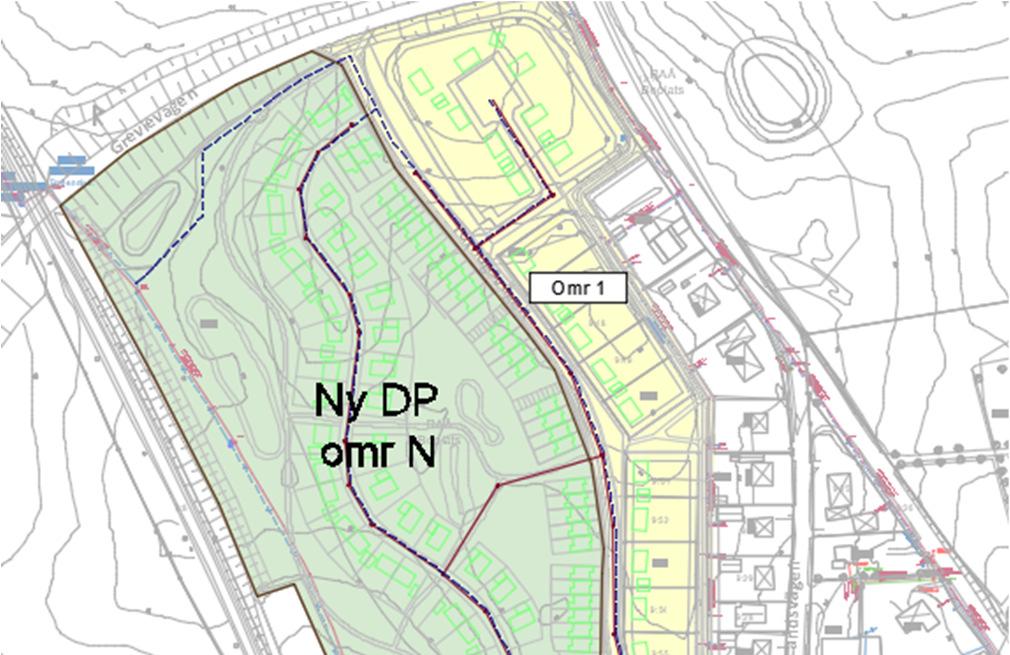

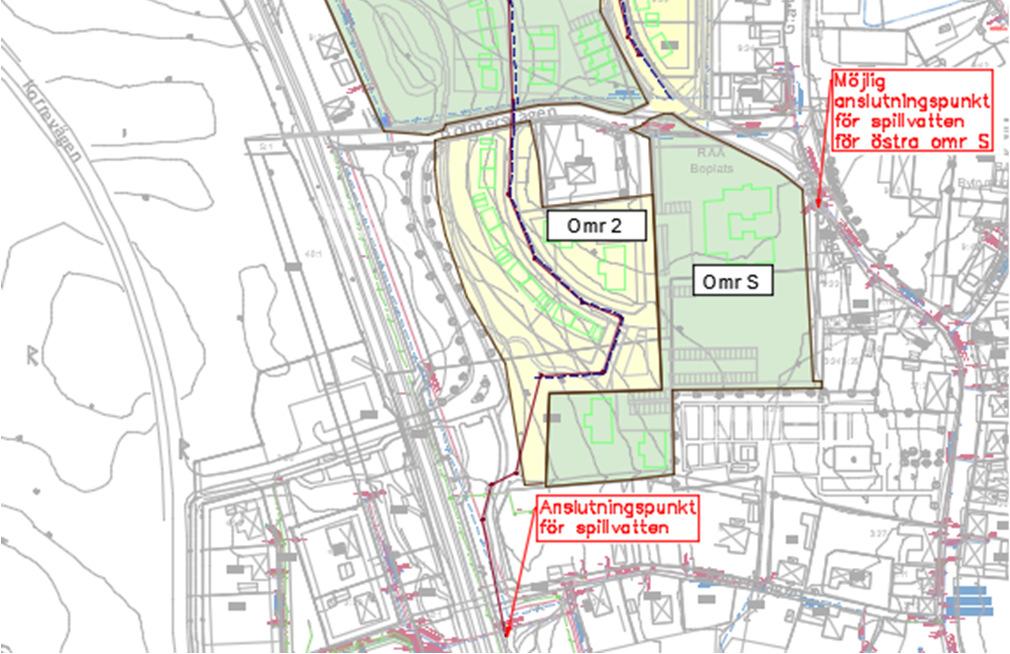

7 7(16) Anslutningspunkter för spillvatten Spillvatten från detaljplaneområdena från 2013 samt det nya detaljplaneområdet föreslås dras gemensamt söderut på området som i Figur 3 kallas Ny DP omr N, för att nå en anslutningspunkt för spillvatten som är till en befintlig 200 PP. En ny spillvattenledning föreslås anläggas söderut från Bolmersvägen genom område 2 ner till GC-väg där spillvattenledningen föreslås följa befintliga VAledningar i GC-vägen för att ansluta till befintlig spillvattenledning, se Figur 3. Till föreslagen spillvattenledningen genom område 2 föreslås att även område S ansluts. För område S östra del kan det även vara möjligt att ansluta sig till en befintlig spillvattenavsättning i Gamla landsvägen. Där dimensionen är 150 och materialet är betong. Figur 3. Anslutningspunkt för spillvatten (gröna hus i figuren är ej byggda hus) Anslutningspunkter för vatten Anslutningspunkt för vatten finns i Figur 4. För att få rundmatning föreslås det att det utförs fler anslutningar till befintliga vattenledningar. På västra sidan om det nya detaljplaneområdet, som kallas Ny DP omr N i figurer, (parallellt med järnvägen) går en befintlig vattenledning i segjärn med dimension 150. Till den föreslås en anslutning i norr längs Greivevägen till Torhögsvägen för att förse områdena både öster och väster om Torhögsvägen med vatten.

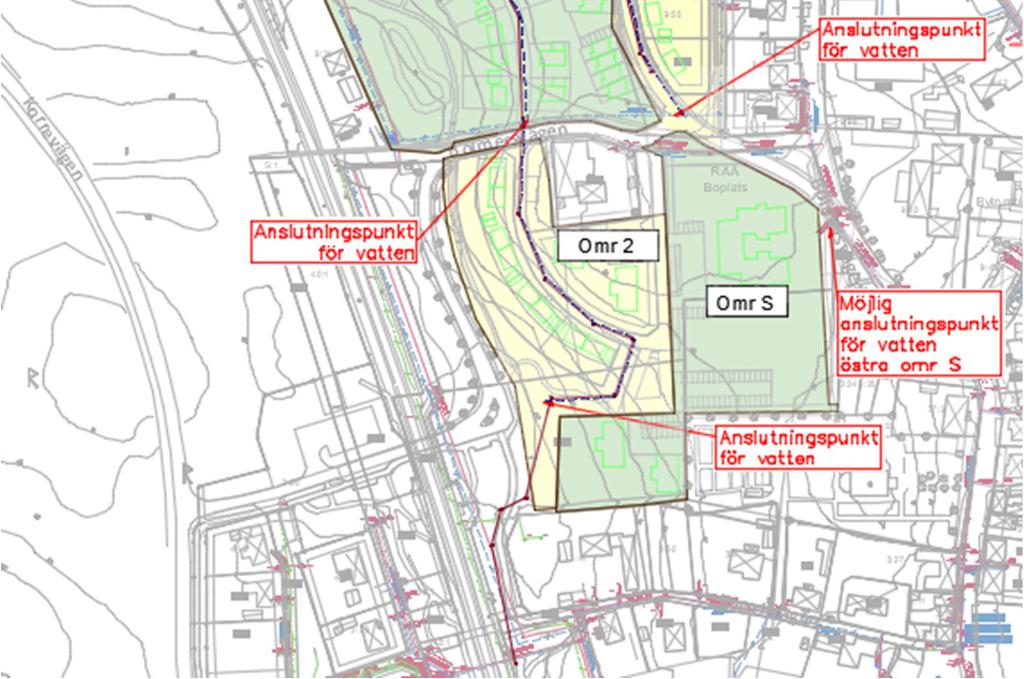

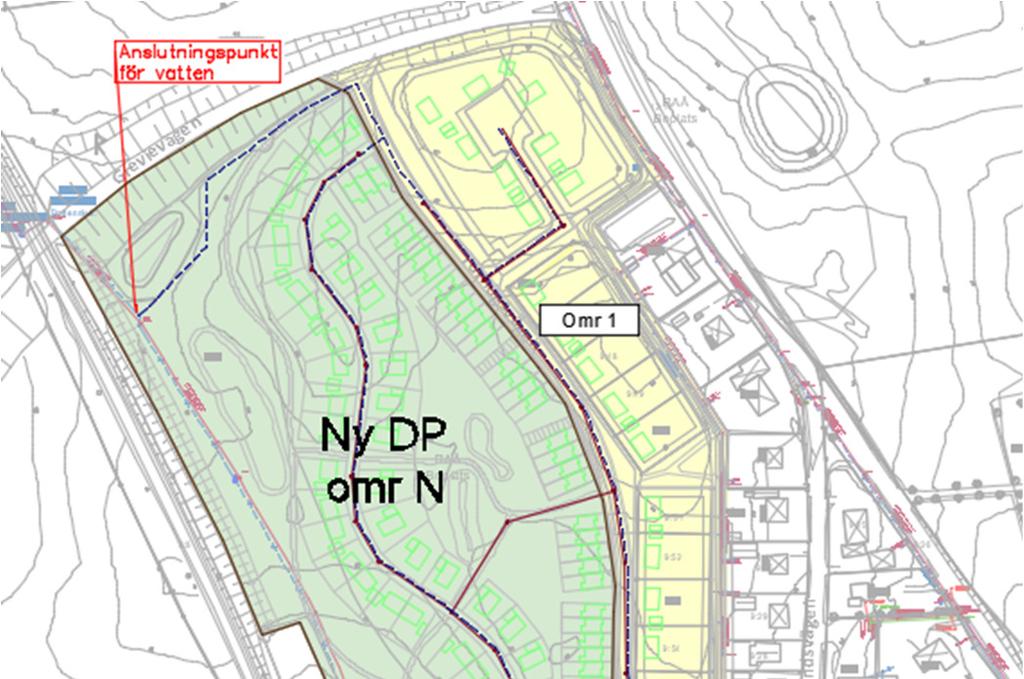

8 8(16) Längs Bolmersvägens norra kant går en befintlig vattenledning med dimension 150 i gjutjärn. Till den ledningen kan både ny vattenledning i Torhögsvägen och ny vattenledning i ny väg genom område ny DP omr N väster om Torhögsvägen ansluta sig. Slutligen föreslås att område S och område 2 ansluter sig till både befintlig vattenledning österut mot GC-väg och befintlig vattenledning längs Bolmersvägen. Östra delen av område S kan även ansluta sig till en befintlig avsättning för vatten i Gamla Landsvägen. Där dimension och material är okänd. Figur 4. Anslutningspunkter för vatten (gröna hus i figuren är ej byggda hus). 2.5 Geoteknik Geoteknisk översikt enligt undersökningar utförda 2011 och 2017 Matjordslager huvudsakligen upp till 0,5m men inom ganska stora områden uppgår lagret till 1,0m. Lokalt i lågpunkten i östra delen har matjordslager på 1,0-1,7m noterats. Matjorden inom området vilar normalt på sand, silt eller en mer eller mindre lerig och siltig morän i växlande lagerföljd. För mer detaljerad information, se vidare i de geotekniska underlag som använts enligt kap 2.1.

9 9(16) 2.6 Beräkningsförutsättningar Dagvatten Dagvatten från detaljplaneområdena från 2013 samt det nya detaljplaneområdet skall hanteras gemensamt på det område som i figur 1 kallas Ny DP omr N. Beräkningsförutsättningar från Beställaren för denna utredning är desamma som Ramböll utgått ifrån vid utredningen Beräkningar för dagvattenmängder baseras för regn med en återkomsttid på 20 år. Ledningar dimensioneras för 10-minuters regn medan magasinen dimensioneras för de 20-års regn som ger störst magasinsvolym. Befintliga dagvattenmagasin i västra delarna av Östra Grevie är fullt belastade. Fördröjning behövs därför i nya magasin innan dagvattnet når våtmarksområdet och dikningsföretaget. Vid större regn än 20-åres regn bör dagvattnet kunna brädda förbi flödesregleringen till dagvattennätet. Vi extrema regnhändelser då ledningsnätet är fullt belastat behöver bräddning från dammarna kunna ske på markytan. Utredningen har tagit i beaktande konsekvenserna av större regn och föreslagit justerade marknivåer och rinnvägar för att undvika att fastigheter översvämmas. Beräkningsmetod Enligt Svenskt vattens publikation P110 bör regn med varaktighet upp till 24h beräknas med Dahlströms nya formel 2010, (istället för den från 1979 med Z- värden i P90). Ramböll har för område 1 och 2 använt sig av den äldre beräkningsmodellen i P90 för alla regnvaraktigheter. Volymbehovet för alla områden har i denna utredning har beräknats med båda metoderna. Den metod som ger störst volymbehov har valts. Klimatpåslag Svenskt vattens publikation P110 rekommenderar även ett påslag om 20% för framtida klimatförändringar. Detta påslag har Ramböll ej med i sin utredning. Avrinningskoefficienter Rambölls utredning från , för delområde 1 och 2 Omr m 2 genomsnittlig koefficient 0,3 Omr m 2 genomsnittlig koefficient 0,4 Flöde som magasin ska tömmas med: 3,9 l/s Volymbehov för 20-års regn: 640 m 3 Rambölls avrinningskoefficienter är lågt räknade. Genomsnittskoefficient vid mätning av ytor i detaljplanen är högre. Om dessutom beräkningsmetoder enligt P110 tas i beaktande innebär det att Rambölls beräknade volymbehov 640 m 3 är för litet.

10 10(16) Beräkningsförutsättningar i denna utredning för område 1 och 2 I detaljplanen uppmätt typfastighet för respektive område (tak/hårdgjord uppfart/gräs): Typ av yta Avrinningskoefficient Fastighetsmark 0,35 för omr 1 och 0,5 för omr 2. Gata 0,8 Grönytor 0,1 Då blir genomsnittlig avrinningskoefficient för områdena: Omr 1 avrinningskoefficient 0,38 Omr 2 avrinningskoefficient 0,46 Beräkningsförutsättningar för de nya detaljplaneområdena Detaljplaneområde väster om Torhögsvägen samt söder om Bolmersvägen (intill omr 2). Dessa två områden kallas fortsättningsvis Torhögsv Ny DP N samt S. (markerade som Ny DP omr N och S i figur 1). Typ av yta Avrinningskoefficient Gata 0,8 Grönytor 0,1 Tak 0,9 (för de stora byggnaderna i södra området) Fastighetsmark (villa- och radhustomter) har genomsnittlig avrinningskoefficient 0,45 för både Torhögsv Ny DP omr N och S. Det är förhållandevis små villatomter i område norr. Därför blir koefficienten samma som för radhusområdet i söder. En del av grönområdet (ca 3870 m 2 ) längst i nordväst har avrinning mot befintlig damm tillhörande Trafikverket (TRV) i detaljplaneområdets nordvästra hörn. Detta är därför ej medräknat i nedanstående ytor och avrinning till de nya magasinen. Genomsnittlig avrinningskoefficient för hela detaljplaneorådet inkl gator och gemensamma grönytor. Torhögsv Ny DP N (exkl TRV-yta) m 2 genomsnittlig koefficient 0,34 Torhögsv Ny DP S m 2 genomsnittlig koefficient 0, Spillvatten Spillvattnet kan ledas med självfall till anslutningspunkterna. Spillvatten från detaljplaneområdet från 2013 samt det nya detaljplaneområdet (i figurer kallas Ny DP omr N ) föreslås dras gemensamt söderut genom det nya detaljplaneområdet. Utifrån senaste förslaget på utformning av detaljplaneområde Ny DP omr N från blir det tillsammans med detaljplan sedan 2013, 95 hushåll. Dessa är

11 11(16) fördelade med 52 hushåll som får sin anslutningspunkt mot Torhögsvägen (se Bilaga 2) och 43 hushåll ansluts i ny gata i för detaljplaneområde Ny DP omr N som ligger väster om Torhögsvägen. Se bilaga 2 för sträckning på spillvattenledningen. Område 2 utgörs av 10 st parhus och 2 st punkthus med vardera 8 st lägenheter. Det tillsammans blir 26 st hushåll. Område S har som förslag på 2 st punkthus med vardera 8 st lägenheter. Samt en förskola i östra delen av område S, där det förväntas bli 120 barn och matlagningsmöjlighet. Säkerhetsfaktor på 1,5 enligt Svenskt Vatten P110 har använts Vatten Då renvatten ska användas som släckvatten behöver dimensionen på ny vattenledning anpassas därefter. Räddningstjänsten önskar brandposter med ett maximalt avstånd på 150 m inom samtliga områden. Rundmatning ska eftersträvas. 3. Resultat och lösningsförslag 3.1 Beräkningsresultat Dagvatten Reviderad beräkning av område 1 och 2 Nya beräkningar av fördröjningsbehovet har gjorts för område 1 och 2 med uppmätta avrinningskoefficienter samt metoder enligt P110. Med påslag 20% för framtida klimatförändringar, vilket rekommenderas i nya P110 från Svenskt vatten, så blir volymbehovet för område 1 och 2 ca 1025 m 3 (istället för de 640 m 3 som Ramböll beräknat) Varav: Omr m 3 Omr m 3 Beräkningsresultat med ny områdesindelning För att kunna hantera dagvatten gemensamt för båda detaljplaneområdena måste dagvattnet fördröjas i flera dammar. Därför har detaljplanerna delats in i mindre delområden vilka höjdmässigt kan samlas till tre olika dammar. Se Bilaga 1, ritning Befintlig detaljplan från 2013 med område 1 och 2, där område 1 delats i två delar, 1a och 1b. Till område 1b ansluts dessutom dagvatten från korsningen Torhögsvägen/Bolmersvägen/Gamla Landsvägen som byggs om.

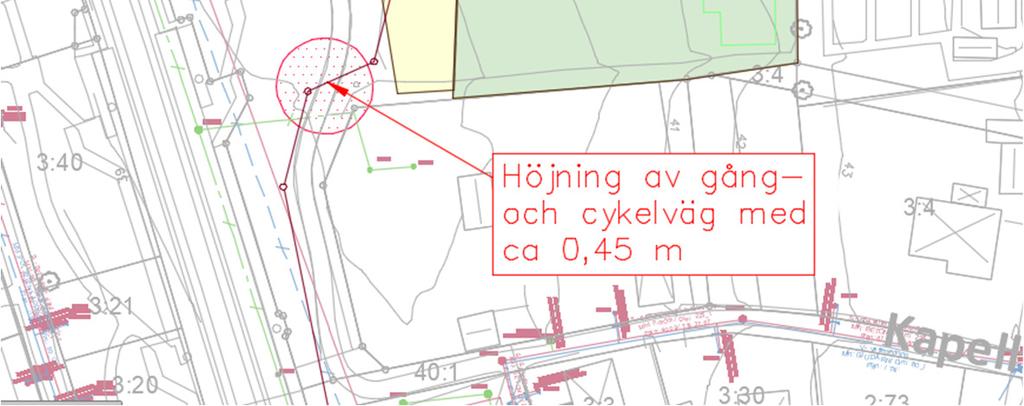

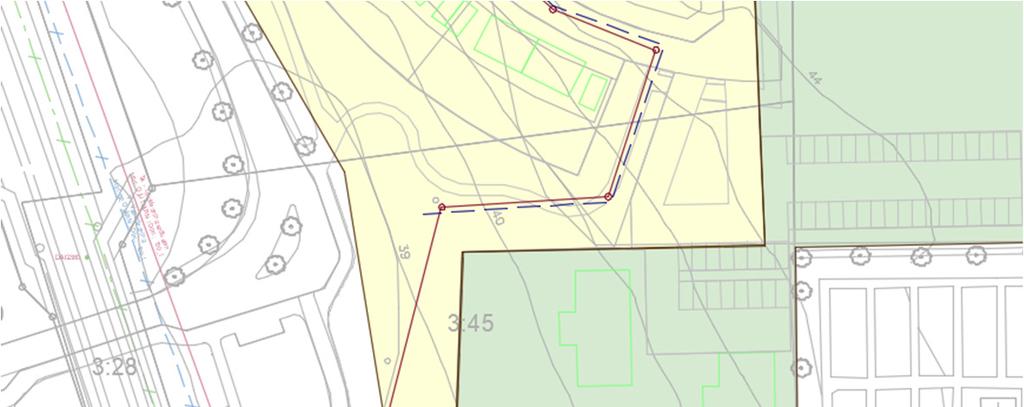

12 12(16) Pågående detaljplanearbete som ovan benämnts N och S, där område N har delats i tre delar, Na, Nb och Nc. I tabell 1 redovisas volymbehov vid 20-års regn för respektive delområde, samt vilken beräkningsmetod som varit dimensionerande. Antingen Dahlströms formel från 1979 med Z-värden som finns i P90 och gäller för regnvaraktigheter över 24h. Eller Dahlströms formel från 2010 som finns i P110 och gäller för varaktigheter upp t.o.m. 24h. Tabell 1. Utjämningsbehov för delområden i de två detaljplanerna enligt bilaga 1. Utjämningsvolym för olika delområden (m 3 ) vid 20-års regn Område 1a 1b 2 Na Nb Nc S Utjämningsvolym (m 3 ) Dim. regn varaktighet 48 h 48 h 48 h 24 h 24 h 36 h 36h Beräkningsmetod Spillvatten Minsta dimension för spillvatten är satt till 200 av Vellinge kommun för att möjliggöra filmning av ledning. Minsta lutning för den ledningsdimensionen är 4,5 för att uppnå optimal självrensning, enligt Svenskt Vatten Publikation P110. Den sista biten innan anslutningspunkten i söder krävs mindre lutning och därför rekommenderas att dimensionen ökas till 250 de sista 140 m. För att få en täckning på minst 0,6 m på föreslagen spillvattenledningen, där den föreslås korsa befintlig gång- och cykelväg, krävs att gång- och cykelvägen höjs ca 0,45 m. Se Figur 5. Figur 5. Område där höjning av gång- och cykelväg krävs för att få tillräcklig täckning på spillvattenledning.

13 13(16) Vatten Dimensionen för vatten i Torhögsvägen och i ny gata genom nytt detaljplaneområde föreslås vara 160 och material PE. På detta sätt säkerställas att släckvatten kan användas och de båda anslutningspunkterna till befintligt ledningsnät även har den dimensionen. För område 2 och S sätts två avsättningar med dimension 110 och i material PE enligt bilaga Hantering av dagvatten Förslag till dagvattenhantering För att få plats med utjämningsvolymerna i område N i det nya detaljplaneförslaget föreslås att områdena samlas i tre dammar för att utnyttja de naturliga lågpunkter som finns. Utformning av dammarna i bilaga 1, ritning är en skissad förenkling och är i huvudsak till för att redovisa det utrymmesbehov som behövs samt hur djupa dammarna blir för att fungera tillsammans med inkommande och utgående ledningar. Förslag på ledningsstråk med ledningsdimensioner redovisas också. Nedan redovisas de beräknade reglervolymer som behövs för att fördröja regn med 20-års återkomsttid. Nivåer för högvattenyta då bräddning får ske finns angivna i ritningsbilaga 1. Damm 3: Avrinningsområde 1a och Na Reglervolym 750 m 3 Reglerat utflöde 3,5 l/s Damm 2: Avrinningsområde 1b och Nb, samt ombyggd korsning Reglervolym 710 m 3 Reglerat utflöde 3,0 l /s Damm 2 kan utföras med vattenspegel, alternativt som en torr yta. Om en torr yta önskas kan dammen göras grundare men behöver då kompletteras med någon form av underjordisk fördröjning om minst 300 m 3. Underjordisk fördröjning kan utföras med dagvattenkassetter, alternativt dagvattentunnel (typ Milford Aquaton eller Uponor dagvattentunnel) i kombination med makadamfyllning för att uppnå önskad reglervolym. Den underjordiska reglervolymen rymmer i så fall regn upp till ungefär 7-års återkomsttid. Marknivån på södra sidan av damm 2 behöver justeras så att den ej överstiger +42,50. Detta för att säkerställa att ytledes avrinning från Torhögsvägens lågpunkt kan nå dammen. Damm 1: Avrinningsområde 2, S, och Nc Reglervolym 990 m 3 Reglerat utflöde 10,5 l/s

14 14(16) Regleringsbehovet för ytorna 2, S och Nc är 4,0 l/s för att uppfylla recipientens krav. Men då flöden från damm 1 och 2 ska kunna rinna rakt igenom dammen behöver det reglerade flödet ut ur dammen vara 10,5 l/s. Etappindelad utbyggnad Delområdena 1 och 2 har enligt beställaren planerad byggstart under 2018, medan områdena N och S ännu inte har fastställd detaljplan. Det innebär att dammarna kan få annorlunda utformning och möjligtvis läge då detaljplanen fastställs. Därmed bör utbyggnaden av dagvattensystemet ske i två etapper. Etapp 1 Förslagsvis byggs bara damm 1 i en första etapp. Nödvändiga dagvattenledningar byggs i Torhögsvägen för områdena 1a och 1b. Dessa kan dock avslutas strax väster om Torhögsvägen och därifrån avledas i tillfälliga diken över åkermarken ned till damm 1. Föreslagna lägen för övergång till dike är markerade med DUT1 och DUT2 i bilaga 1. Etapp 2 När det är dags för utbyggnad av område N görs anslutningar från Torhögsvägen till damm 2 och 3, och vidare till damm 1 enligt förslag i bilaga Geotekniska förutsättningar vid dammarnas lägen Geotekniska förutsättningar enligt undersökningar utförd 2011 och Grundvattennivåer uppmättes i augusti 2017 till ca 0,7m under markytan i området strax öster om damm 2. I söder vid damm 1 var grundvattenytan ca 4,5m under markytan. Längst i norr var grundvattenytan ca 2,5m under markytan. Damm 1: Matjordslagret är ca 0,6m och vilar på ett ca 1m tjockt lager av lermorän vilket underlagras av lerig siltig morän. Beroende på den siltiga moränens kvalitet och grundvattennivån kan det bli aktuellt med tätning av botten i dammen med t.ex. lermorän. Tätningslagrets tjocklek och vikt måste anpassas för att motverka eventuellt grundvattentryck. Damm 2: Matjordslagret är ca 0,4m. I området vid damm 2 varvas lager av lermorän och siltig morän med lager av grusig siltig sand. För damm 2 är det därför sannolikt aktuellt med tätning av botten i dammen med t.ex. lermorän. Tätningslagrets tjocklek och vikt måste anpassas för att motverka eventuellt grundvattentryck. Damm 3: Matjordslagret är ca 0,3-0,5m. Vid dammens norra ände vilar matjorden på ett ca 1,2m tjockt lager av lermorän vilket underlagras av något lerig siltig morän. I södra änden vilar matjorden på ett 0,5m tjockt lager sandig morän. Denna underlagras av 0,9m lermorän, och därunder siltig lerig morän.

15 15(16) Sandlagret under delar av damm 3 måste tätas med t.ex. lermorän. Beroende på den siltiga moränens kvalitet och grundvattennivån kan det bli aktuellt med tätning av hela botten i dammen med t.ex. lermorän. Tätningslagrets tjocklek och vikt måste anpassas för att motverka eventuellt grundvattentryck. 3.5 Marknivåer och översvämningsrisker Ytavrinning Vid kraftigare nederbörd än 20-års regn kommer det finnas behov av att hantera flöden på markytan. Förslag på rinnvägar är markerade med blå pilar i bilaga 1. Markhöjningsbehov Tre områden har identifierats där markhöjning är nödvändig. I område 1b behövs markhöjning för att bygga bort en lokal lågpunkt där några av fastigheterna ska placeras. Om markhöjning ej görs riskerar fastigheterna översvämmas vid kraftig nederbörd. I område 2 är det nödvändigt med markhöjning för att kunna nå damm 1 med dagvattenledning från fastigheterna. Marksänkningsbehov Marknivån intill södra sidan av damm 2 behöver sänkas något till +42,5 för att säkerställa att vatten ytledes kan rinna från Torhögsvägens lågpunkt till dammen. Minst ett av de två gångstråken från damm 2 mot damm 1 eller 3 behöver också sänkas något från nuvarande marknivå. Nivån får ej överstiga +42,5 för att vatten ytledes ska kunna rinna från damm 2 vidare till damm 1 eller 3 vid extrema regnhändelser. Antingen kan gångstråken sänkas och troligen behöver då även gatan mellan de två gångstråken sänkas. Alternativt kan marknivåerna bibehållas och istället utförs diken med nivå +42,5 eller lägre längs gångstråken, samt trumma under vägen för att nå damm 1 eller 3. Områdena där marksänkning eller dike kan bli aktuellt är markerade med en grön kraftig linje i bilaga 1. Maximalt nyttjande av fördröjningsdammar Vid nyttjande av dammarna ända upp till nivån för nödbrädd ryms volymer i dammarna motsvarande regn med ca 50-års återkomsttid. Dock skall bräddning i första hand ske vid nivån angiven som högvattenyta i bilaga 1. Nödbrädden finns till endast som en sista utväg att förhindra att fastigheter översvämmas.

16 16(16) 3.6 Fortsatt arbete med detaljprojektering Dagvatten Vid detaljprojektering är det viktigt att behovet av markhöjning och marksänkning tas i beaktande och höjdsättning görs så att alla fastigheter kan avvattnas till dammarna, och inga fastigheter översvämmas. Ledningsdimensioner behöver anpassas beroende på vilka lutningar som uppnås i detaljprojekteringen. Dammarnas utformning och gestaltning behöver bearbetas ytterligare, och samordnas med detaljplanearbetet för område Ny DP omr N där dammarna ska placeras. Dammarna 1 och 3 kan utföras utan permanent vattenyta om så önskas, med en torr botten på den nivå som angivits som normalvattenyta i bilaga 1. Även damm 2 kan utföras utan permanent vattenyta. Men för att få tillräcklig reglervolym behöver damm 2 i så fall utföras med någon form av underjordisk fördröjning. Se beskrivning i bilaga 1. Om en etappindelad utbyggnad ska göras enligt förslaget i kapitel så behövs vid detaljprojektering av Torhögsvägen även projekteras diken från punkterna DUT1 och DUT2 över åkermarken till damm Spillvatten För att säkerställa spillvattenledningens täckning och säkerhet bör det i detalj studeras hur höjningen av gång- och cykelväg och marken ska se ut och utföras, se området i Figur 5. Nivån på anslutningspunkten för spillvattenledningen i söder är inte helt fastställd. I samband med byggskedet får man fram ta den verkliga vattengången och dimension på ledningen som anslutningen ska ske till Vatten När det gäller brandposternas läge tas de fram i projekteringsskedet. Bilagor Bilaga 1: Bilaga 2: Ritning Dagvattenhantering Ritning Spillvatten och vatten

17 ge vä ds Lan 12:14 mh +47,15 vg +44,75 en äg v ie Denna grönyta ev r hamnar i bef damm G tillhörande TRV mh +45,60 vg +43,55 Delomr 1a n( g1 vä mh +46,35 vg +44,35 mh +44,70 vg +42,70 ) Bef damm tillh. TRV 01 mh +45,70 vg +43,30 Dagvattendamm Delomr xx 9:34 mh +44,50 mh ny +43,30 vg +40,70 en äg sv ög rh To mh +46,20 vg +43,15 9:46 mh +43,70 vgin +41,85 vgut +41,75 mh +46,30 vg +42,95 mh +42,90 vg +41,65 9:47 mh +42,85 vg +41,65 DUT 1 Delomr Na 9:33 mh +45,75 vg +42,85 9:40 Markhöjning till minst +43,0 för att undvika översvämning vid 100-års regn. 9:48 till minst +43,0 mh +42,90 vg +41,40 mh +43,85 vgn +41,85 vgö +41,10 vgv +41,00 mh +44,00 vg +40,90 DAMM 3 Avrinningsområde 1a + Na. reglervolym 750 m3, för 20-års regn slänter 1:5 botten +39,5 nvy +40,5 hvy +41,25 bräddnivå i utlopp +41,25 nödbrädd i kupolsilsbrunn till ledning +41,75 (till nödbrädd ryms tot 1475 m3 i dammen) släntkrön åt väst ca +42,8 släntkrön åt öst ca +45,1 mh +43,00 vg +41,30 Torhögsvägens lågpunkt mh +43,00 vg +40,20 9:31 DUT 2 9:30 9:51 mh +43,80 vg +40,85 mh +43,10 vg +39,75 9:8 Delomr 1b ANM 1 Delomr Nb 9:52 mh +43,75 vg +41,60 mh +43,40 vg +39,90 mh +43,35 vgö +40,75 vgv +39,60 vgs +39,50 9:15 9:53 9:29 Dammvarianter Med vattenspegel 9:25 Torr med dagvattentunnel och stenkross reglervolym 710 m3 reglervolym under mark 300 m3 9:26 slänter under nvy 1:2 reglervolym ovan mark 410 m3 slänter över nvy 1:5 slänter 1:5 botten +40,0 botten i damm +41,6 nvy +41,0 botten (underjordisk volym) +40,6 hvy +42,05 hvy +42,05 9:27 uppgifter Gemensamma nödbrädd på markyta eller i dike +42,5 (till nödbrädd ryms 1200 m3 i dammen) släntkrön norr ca +43,4 släntkrön söder ca +42,5 (sänkt marknivå) 9:54 9:28 mh +42,00 vg +39,35 DAMM 1 Avrinningsområde 2, omr S, samt Nc. reglervolym 990 m3, för 20-års regn slänter 1:5 botten +37,7 (ev) nvy +38,7 (alt botten) hvy +39,65 bräddnivå i utlopp +39,65 nödbrädd i kupolsilsbrunn till ledning +40,00 (till nödbrädd ryms tot 1615 m3 i dammen) släntkrön åt väst ca +40,8 släntkrön åt öst ca +42,0 Dammen kan antingen utföras med vattenspegel eller torr med reglervolym 12:16 delvis under jord. Underjordisk volym behöver vara minst 300m3 och kan utföras med dagvattenkassetter, alternativt dagvattentunnel (typ Milford Aquaton eller Uponor eller likv.) i kombination med makadamfyllning. Dammens utbredning i markytan blir densamma oavsett lösning. Marknivån vid dammens södra släntkrön får ej överstiga nivån +42,5 för att säkerställa att ytledes avrinning kan ske från Torhögsvägens lågpunkt. G:a Landsvägen Delomr Nc mh +41,60 vg +39,50 mh +44,60 vg +42,05 9:23 9:55 mh +43,75 vg +41,10 mh +44,50 vg +42,40 9:21 9:56 9:24 mh +43,50 vg +41,30 mh +41,45 vg +38,90 10:1 9:39 9:43 12:12 9:42 9:38 mh +43,60 vg +39,00 r Ko mh +45,40 vg +42,70 Ombyggd korsning Bolmersv/Torhögsv/G:a Landsvägen Avvattning sker till delområde 1b. 9:36 9:17 n rev rsväge S:1 9:18 9:44 9:20 S:1 9:10 mh +43,80 vg +39,15 Byggd NB1000 med 315PP-ledning för utlopp från damm. Enligt relationsritning 280W5101 från TRV. vg +38,55 (RH2000) 11:21 Omr 2 40:1 en S:6 9:37 9:45 kst ig n e äg Bolme mh +42,65 vg +39,30 9:41 Omr S 9:12 mh +42,80 vg +39,40 till minst +41,5 BET ANT ÄNDRINGEN AVSER DATUM SIGN Kyr 40:1 9:50 ANM 1 ANM 1 Anslutning från damm 3 till damm 1. Förslagsvis utförs sträckan med ledning från reglerat utlopp samt ett grunt dike som brädd från norra magasinet till södra. Sträckan kan också utföras med enbart ledning. Dock ej med enbart dike, då diket i så fall blir mycket djupt. Damm 2 Avrinningsområde 1b + Nb, samt ombyggda korsningen Torhögsvägen/Bolmersvägen/Gamla Landsvägen 9:32 Reglervolym 710 m3, för 20-års regn mh +43,10 vgn +41,15 vgö +41,35 vgs +41,15 vgv +41,05 mh +42,95 vg +41,25 mh +43,80 vg +40,05 mh +43,70 vgin +40,50 vgut +40,40 9:49 9:22 9:10 mh +42,60 vgin +39,65 vgut +39,50 9:19 9:37 3:25 3:24 Markhöjning till minst +41,5 för att dagvatten från fastigheterna ska kunna ledas till damm 1. 11:22 40:1 37:1 22:15 3:46 3:24 11:24 22:9 3: :8 19:2 37:2 2:60 3:28 2:60 mh +41,65 vg +39,80 3:45 42:1 19:3 UPPDRAG NR RITAD/KONSTR AV DATUM ANSVARIG SKALA RITNINGSNUMMER HANDLÄGGARE till minst +41,5 19:4 mh +40,75 vg +39,90 3:4 32:1 BET

18 Korrevägen Grevievägen Dagvattendamm 9:8 9:40 7:79 Bolmersvägen Torhögsvägen 7:43 7:8 9:4 12:14 9:34 9:46 9:47 Omr 1 9:48 Ny DP omr N 9:49 9:50 9:51 9:52 9:53 9:54 9:55 9:21 9:56 S:1 9:20 Omr 2 40:1 9:41 9:12 2:60 3:45 3:28 2:60 3:4 3:18 3:40 41:3 3:50 3:44 41:2 S:18 3:21 41:4 40:1 3:20 3:30 3:29 3:3 41:5 2:60 Skog 40:1 Landsvägen (väg 101) Kapellvägen 9:33 9:32 9:31 9:30 9:15 9:29 9:28 9:23 9:24 9:17 42:1 3:4 3:2 2:73 2:60 Ny DP omr S G:a Landsvägen 9:25 9:43 9:36 S:1 9:37 9:22 3:24 40:1 3:24 3:25 3:16 BET ANT ÄNDRINGEN AVSER DATUM SIGN UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE DATUM ANSVARIG SKALA RITNINGSNUMMER BET
