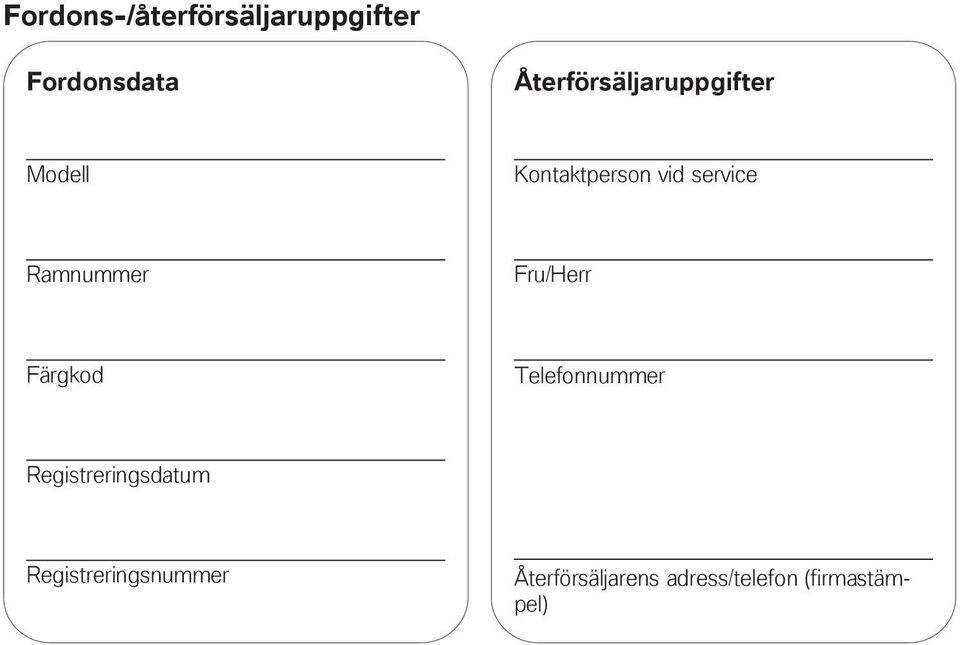

2 Fordons-/återförsäljaruppgifter Fordonsdata Återförsäljaruppgifter Modell Kontaktperson vid service Ramnummer Fru/Herr Färgkod Telefonnummer Registreringsdatum Registreringsnummer Återförsäljarens adress/telefon (firmastämpel)

3 Välkommen till BMW Vi gratulerar till ditt val av en motorcykel från BMW och hälsar dig välkommen som BMW-förare. Ju bättre du känner din motorcykel, desto säkrare blir du i trafiken. Läs denna bruksanvisning innan du startar din nya BMW. Med hjälp av boken lär du snabbt känna din BMW-motorcykel. Dessutom får du anvisningar om underhåll och skötsel, som hjälper dig att bibehålla drift- och trafiksäkerheten och det höga andrahandsvärdet. Din BMW Motorrad-återförsäljare står alltid till tjänst med att svara på frågor angående motorcykeln. Vi önskar dig mycket nöje med din BMW och säker och trevlig körning. BMW Motorrad.

4 Innehållsförteckning Med hjälp av det alfabetiska registret i slutet av instruktionsboken kan du slå upp det du söker. 1 Allmänna anvisningar... 5 Översikt Förkortningar och symboler Utrustning Tekniska data Aktualitet Översikt... 9 Sidovy vänster Sidovy vänster specialmodell med HP-paket Sidovy höger Sidovy höger specialmodell med HP-paket Kombikontakt vänster Kombikontakt höger Under sadeln Kombiinstrument Indikeringar Multifunktionsdisplay Indikeringarnas betydelse Varnings- och kontrollampor Serviceindikering Räckvidd Yttertemperatur Däcktryck Oljenivåindikering Varningsindikeringar Manövrering Styr-/tändlås Elektronisk körspärr (EWS) Klocka Indikering Ljus Blinker Varningsblinker Nödströmbrytare Handtagsvärme BMW Motorrad Integral ABS Automatisk stabilitetskontroll ASC Koppling Broms Fotstödssystem Speglar Fjäderförspänning Dämpning Elektronisk chassiinställning ESA Däck Strålkastare Sadel Hjälmkrokar Bagageremsöglor Körning Säkerhetsanvisningar Checklista Start Inkörning Växling

5 Bromsar Parkera motorcykeln Tanka Sätta fast motorcykeln för transport Teknik i detalj Bromsar med BMW Motorrad Integral ABS Motorstyrning med BMW Motorrad ASC Däcktryckskontroll RDC Electronic Suspension Adjustment ESA II Tillbehör Allmänna anvisningar Eluttag Väskor Däcklagningssats Underhåll Allmänna anvisningar Verktygsutrustning Motorolja Bromssystem Koppling Fälgar och däck Hjul Framhjulsstöd Bakhjulsstöd Lampor Starthjälp Batteri Vård Vårdprodukter Tvätt av motorcykeln Rengöra känsliga motorcykeldelar Lackvård Konservering Ställa av motorcykeln Idrifttagning av motorcykeln Tekniska data Felsökningsschema Skruvförband Motor Bränsle Motorolja Koppling Växellåda Bakhjulsdrivning Chassi Bromsar Hjul och däck Elsystem Ram Mått Vikter Körvärden Service BMW Motorrad Service BMW Motorrad Mobilitetstjänster Servicearbeten Servicebekräftelser Servicebekräftelser Alfabetiskt register

6

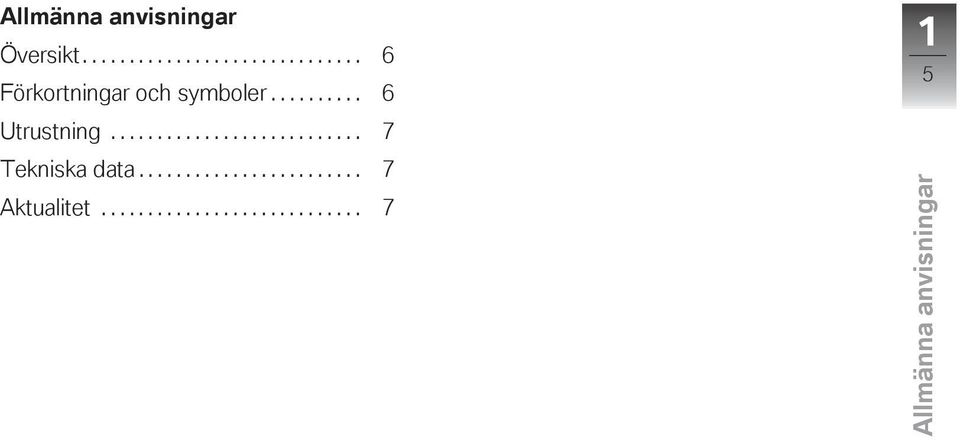

7 z Allmänna anvisningar Allmänna anvisningar Översikt Förkortningar och symboler Utrustning Tekniska data Aktualitet

8 1 6 Allmänna anvisningar z Översikt I kapitel 2 av denna instruktionsbok finns en första överblick över din motorcykel. I kapitel 11 dokumenteras alla genomförda service- och reparationsarbeten. Bevisen på att servicearbetena har genomförts är förutsättning för goodwillarbeten. Tänk på att lämna med instruktionsboken om du säljer din BMW. Den hör till motorcykeln. Förkortningar och symboler Står för varningsanvisningar som du ovillkorligen ska beakta - för din egen säkerhet, för andras säkerhet och för att undvika skador på din motorcykel. Särskilda anvisningar för bättre hantering vid manöver-, kontroll- och justeringsprocedurer samt underhåll av motorcykeln. Betecknar slutet på en anvisning. Åtgärdsanvisning. Åtgärdsresultat. Hänvisning till en sida med fortsatt information. Markerar slutet på tillbehörs- resp utrustningsrelaterad information. Åtdragningsmoment. Tekniskt datum. FE Tbh EWS Fabriksmonterad extrautrustning BMW extrautrustningarna monteras redan vid tillverkningen av motorcykeln. Tillbehör BMW tillbehör kan beställas och eftermonteras hos din BMW Motorradåterförsäljare. Startblockering DWA Stöldlarm ABS ASC ESA Låsningsfria bromsar Automatisk stabilitetskontroll. Electronic Suspension Adjustment Elektronisk chassiinställning.

9 z Allmänna anvisningar RDC Däcktryckskontroll Utrustning Du har blivit ägare till en BMWmotorcykel med individuell utrustning. Denna bruksanvisning beskriver de fabriksmonterade extrautrustningar (FE) som erbjuds av BMW och ett urval av tillbehör (Tbh). Det är därför möjligt att även utrustningsvarianter beskrivs, som inte motsvarar din motorcykel. Det är också möjligt att vissa landsutföranden inte exakt motsvarar den avbildade motorcykeln. Om din BMW skulle ha utrustningar som inte beskrivs i denna instruktionsbok, beskrivs de i en separat bok. Tekniska data Alla mått-, vikt- och effektuppgifter i bruksanvisningen är uppmätta enligt DIN med hänsyn till tillåtna toleranser. Beroende på landsutförande kan avvikelser förekomma. Aktualitet BMW-motorcyklarnas höga säkerhets- och kvalitetsnivå garanteras av den ständiga tekniska vidareutvecklingen av konstruktioner och utrustningsdetaljer. På grund av detta kan avvikelser mellan denna instruktionsbok och din motorcykel förekomma. BMW Motorrad kan inte heller utesluta felaktigheter. Sådana felaktigheter i uppgifter, avbildningar och beskrivningar kan inte läggas till grund för krav mot BMW Motorrad. 1 7

10 1 8 Allmänna anvisningar z

11 z Översikt Översikt Sidovy vänster Sidovy vänster specialmodell med HP-paket Sidovy höger Sidovy höger specialmodell med HP-paket Kombikontakt vänster Kombikontakt höger Under sadeln Kombiinstrument

12 2 10 z Översikt

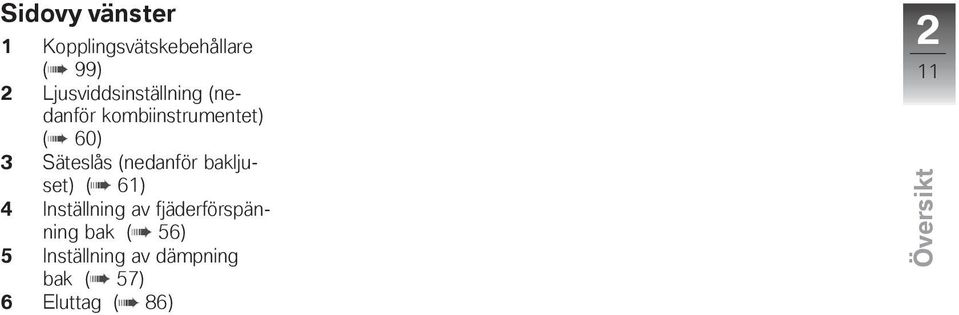

13 z Översikt Sidovy vänster 1 Kopplingsvätskebehållare ( 99) 2 Ljusviddsinställning (nedanför kombiinstrumentet) ( 60) 3 Säteslås (nedanför bakljuset) ( 61) 4 Inställning av fjäderförspänning bak ( 56) 5 Inställning av dämpning bak ( 57) 6 Eluttag ( 86) 2 11

14 2 12 z Översikt

15 z Översikt Sidovy vänster specialmodell med HPpaket med specialmodell K 1300 S med HP paket FE tonad vindruta 2 Aluminiumemblem med modellnamn och löpnummer 3 Passagerarsadelskydd i kolfiber ( 61) 4 inställbart HP-fotstöd med inställbar växelspak ( 55) 5 Framhjulsskydd i kolfiber

16 2 14 z Översikt

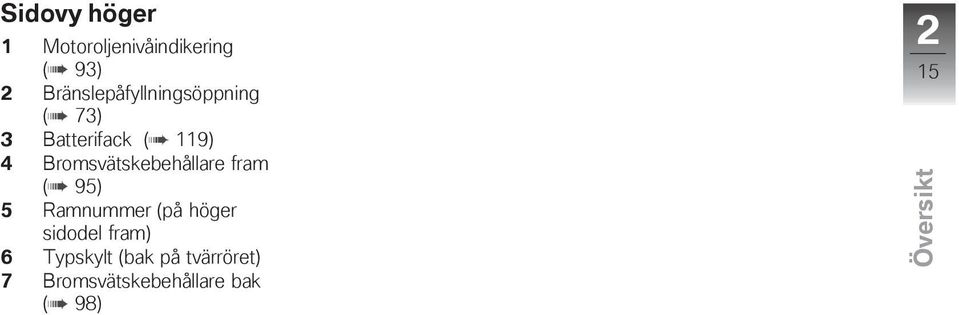

17 z Översikt Sidovy höger 1 Motoroljenivåindikering ( 93) 2 Bränslepåfyllningsöppning ( 73) 3 Batterifack ( 119) 4 Bromsvätskebehållare fram ( 95) 5 Ramnummer (på höger sidodel fram) 6 Typskylt (bak på tvärröret) 7 Bromsvätskebehållare bak ( 98) 2 15

18 2 16 z Översikt

19 z Översikt Sidovy höger specialmodell med HPpaket med specialmodell K 1300 S med HP paket FE Kåpmittdel i kolfiber 2 inställbart HP-fotstöd med inställbart bromshandtag ( 55) 3 Depåstöd Används på samma sätt som BMW bakhjulsstöd ( 110) 4 Akrapovič bakre ljuddämpare

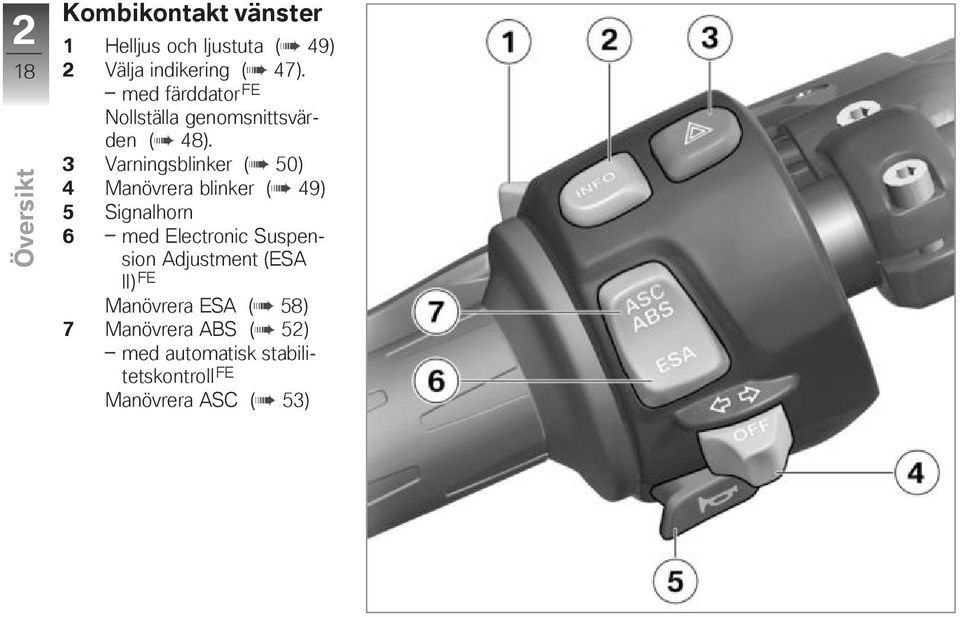

20 2 18 z Översikt Kombikontakt vänster 1 Helljus och ljustuta ( 49) 2 Välja indikering ( 47). med färddator FE Nollställa genomsnittsvärden ( 48). 3 Varningsblinker ( 50) 4 Manövrera blinker ( 49) 5 Signalhorn 6 med Electronic Suspension Adjustment (ESA II) FE Manövrera ESA ( 58) 7 Manövrera ABS ( 52) med automatisk stabilitetskontroll FE Manövrera ASC ( 53)

21 z Översikt Kombikontakt höger 1 med värmehandtag FE Manövrera handtagsvärmen ( 51) 2 Startknapp ( 68) 3 Nödströmbrytare ( 50) 2 19

22 2 20 z Översikt Under sadeln 1 Bagageremsöglor 2 Instruktionsbok 3 Däcktryckstabell 4 Lasttabell 5 Hjälmkrokar ( 62) 6 Standardverktygssats ( 92) 7 Motoroljepåfyllningsöppning ( 94)

23 z Översikt Kombiinstrument 1 Varvräknare 2 Hastighetsmätare 3 Varnings- och kontrollampor ( 25) 4 Multifunktionsdisplay ( 24) 5 Omgivningsljussensor (för anpassning av instrumentbelysningens ljusstyrka) med stöldlarm (DWA) FE Stöldlarmskontrollampa (se bruksanvisning för stöldlarm) 6 Manövrera kilometerräknare ( 47) Ställa in klocka ( 45) 2 21

24 2 22 z Översikt

25 Indikeringar Multifunktionsdisplay Indikeringarnas betydelse Varnings- och kontrollampor Serviceindikering Räckvidd Yttertemperatur Däcktryck Oljenivåindikering Varningsindikeringar Indikeringar z

26 3 24 Indikeringar z Multifunktionsdisplay 1 Tvärstaplarna visar resterande bränslemängd. 2 Växelindikering, vid tomgång visas "N". 3 Område för varningsindikeringar ( 28) 4 med automatisk stabilitetskontroll FE ASC-varnings- och kontrollindikering ( 37) 5 Varningsindikeringar ( 28) 6 Stolparna visar motortemperaturen. 7 med färddator FE Indikeringar för färddatorn ( 25) 8 med värmehandtag FE Handtagsvärmenivå ( 51) 9 med Electronic Suspension Adjustment (ESA II) FE ESA-inställning ( 58)

27 10 Kilometerräknare ( 47) 11 Klocka ( 45) med färddator FE Värdeområde för färddatorn ( 47) Indikeringarnas betydelse med färddator FE CLOCK: Klockslag Varnings- och kontrollampor 3 25 TEMP: Omgivningstemperatur ( 27) Ø SPEED: Genomsnittshastighet sedan senaste nollställning Ø FUEL: Genomsnittsförbrukning sedan senaste nollställning RANGE: Räckvidd med återstående bränslemängd ( 26) OIL: Oljenivåindikering ( 28) med däcktryckskontroll (RDC) FE RDC P: Däcktryck ( 27) 1 Kontrollampa för vänster blinker 2 Kontrollampa för helljus 3 Allmän varningslampa, i kombination med varningsmeddelanden på displayen ( 28) 4 Kontrollampa för friläge 5 ABS-varningslampa ( 37) 6 Kontrollampa för höger blinker Indikeringar z

28 3 26 Indikeringar z ABS-symbolen kan se olika ut beroende på land. Serviceindikering Om den återstående tiden till nästa service är kortare än en månad, visas servicedatumet 1 en kort stund efter Pre-Ride Check. I detta exempel visar displayen "mars 2012". För motorcyklar som körs många mil per år, kan servicen eventuellt behöva genomföras tidigare. När det återstår mindre än 1000 km till den tidigarelagda servicen, räknas den återstående sträckan nedåt 2 i steg på 100 km och indikeras en kort stund efter Pre- Ride Check. Om tidpunkten för service har överskridits, lyser förutom datum- eller kilometerindikeringen dessutom den allmänna varningslampan gul. Servicetexten visas hela tiden. Om serviceindikeringen visas mer än en månad före servicedatumet måste det datum som ställts in i instrumentkombinationen ställas in. Denna situation kan uppstå om batteriet har varit lossat en längre tid. Vänd dig till en auktoriserad verkstad för att få datumet inställt, helst till en BMW Motorrad-återförsäljare. Räckvidd Räckvidden 1 anger hur lång sträcka som kan köras med den återstående bränslemängden. Beräkningen görs med hjälp av

29 genomsnittsförbrukningen och bränslenivån. Om du tankar när reservmängden har underskridits, måste den totala mängden vara större än reservmängden för att den nya nivån ska registreras. Annars kan räckviddsindikeringen inte uppdateras. Om motorcykeln står på sidostödet, kan bränslemängden inte beräknas korrekt på grund av det sneda läget. Därför kan räckvidden bara beräknas när sidostödet är infällt. Den återstående körsträckan är endast ett ungefärligt värde. BMW Motorrad rekommenderar därför att du inte kör ända till sista kilometern. utan färddator FE Räckvidden visas inte förrän bränslereserven har nåtts. med färddator FE Genomsnittsförbrukningen för beräkning av räckvidden visas inte och kan avvika från den visade genomsnittsförbrukningen. Yttertemperatur med färddator FE När motorcykeln står stilla kan motorvärmen påverka mätningen av yttertemperaturen. Vid för hög motorvärme visas tillfälligt--. Om yttertemperaturen sjunker under 3 C, blinkar temperaturindikeringen för att varna för möjlig halka. Första gången denna temperatur underskrids skiftar displayen oberoende av inställning automatiskt till temperaturindikeringen. Däcktryck med däcktryckskontroll (RDC) FE De indikerade däcktrycken gäller för en däcktemperatur på 20 C. Värdet till vänster 1 anger däcktrycket för framhjulet, värdet till höger 2 anger däcktrycket för bakhjulet. Omedelbart efter att tändningen kopplats till visas-- --, eftersom lufttrycksvärdena visas först vid hastigheter över 30 km/h Indikeringar z

30 3 28 Indikeringar z Om även symbolen 3 visas rör det sig om ett varningsmeddelande. Det kritiska lufttrycket blinkar. Om det kritiska värdet ligger på gränsen till den tillåtna toleransen lyser dessutom den allmänna varningslampan gul. Ligger däcktrycket utanför den tillåtna toleransen blinkar den allmänna varningslampan röd. Ytterligare information om BMW Motorrad RDC finns på sidan ( 81). Oljenivåindikering med färddator FE Oljenivåindikeringen 1 informerar om oljenivån i motorn. Den kan endast visas när motorcykeln står stilla. Förutsättningar för oljenivåindikering: Motorn är driftvarm. Motorn har gått på tomgång i minst tio sekunder. Sidostödet infällt. Ställ motorcykeln lodrätt. ---: Ingen mätning möjlig (ovanstående villkor uppfylls inte). Om en annan information aktiveras i färddatorn, visas fortfarande denna symbol, tills oljenivån åter identifieras som korrekt. Nästa gång tändningen kopplas till, indikeras senaste status i fem sekunder. Varningsindikeringar Indikering Varningar visas med respektive varningslampa. Indikeringarna betyder: OK: Korrekt oljenivå. CHECK: Kontrollera oljenivån vid nästa tankning.

31 3 29 Varningar som inte tilldelats någon egen varningslampa visas med den allmänna varningslampan 1 i kombination med ett varningsmeddelande, exempelvis 2 eller en varningssymbol, exempelvis 3 på multifunktionsdisplayen. Beroende på hur allvarlig varningen är lyser den allmänna varningslampan röd eller gul. Föreligger flera varningar, indikeras alla motsvarande varningslampor och varningssymboler, varningsmeddelandena visas omväxlande. En översikt över de möjliga varningarna finns på följande sida. Indikeringar z

32 3 30 Varningsöversikt Varningslampa Displayindikeringar Betydelse lyser gult EWS! visas EWS aktiv ( 34) Indikeringar z lyser gult FUEL! visas Bränslereserv ( 34) lyser rött Temperaturindikeringen blinkar För hög kylvätsketemperatur ( 34) lyser gult visas Motorn i nödprogram ( 34) blinkar rött visas För lågt motoroljetryck ( 35) lyser rött visas Otillräcklig batteriladdning ( 35) lyser gult LAMPR! visas Bakljus defekt ( 36) LAMPF! visas Strålkastar- eller blinkerlampa defekt ( 36)

33 Varningslampa Displayindikeringar Betydelse lyser gult LAMPS! visas Lampdefekt ( 36) 3 31 visas För låg motoroljenivå ( 36) blinkar Check Oil visas visas Halkvarning ( 37) ABS-självdiagnosen inte avslutad ( 37) lyser ABS frånkopplat ( 37) Indikeringar z lyser ABS-fel ( 37) blinkar snabbt gult visas ASC-reglering ( 37) Blinkar långsamt ASC-självdiagnosen inte avslutad ( 38)

34 3 32 Varningslampa Displayindikeringar Betydelse visas ASC frånkopplat ( 38) lyser gult visas ASC-fel ( 38) Indikeringar z lyser gult visas Däcktrycket på gränsen till tillåten tolerans ( 38) Det kritiska lufttrycket blinkar blinkar rött visas Däcktrycket utanför det tillåtna toleransvärdet ( 39) Det kritiska lufttrycket blinkar "--" eller "-- --" visas Överföringsfel ( 39) lyser gult visas Sensor defekt eller systemfel ( 40) "--" eller "-- --" visas

35 Varningslampa Displayindikeringar Betydelse lyser gult RDC! visas Däcktryckssensorns batteri svagt ( 40) 3 33 lyser gult DWA! visas Stöldskyddssystemets batteri tomt ( 41) DWALO! visas Stöldlarmsbatteriet svagt ( 41) Indikeringar z

36 3 34 Indikeringar z EWS aktiv Den allmänna varningslampan lyser gult. EWS!visas. Möjlig orsak: Motorcykeln kan inte startas med den använda nyckeln eller förbindelsen mellan nyckeln och motorelektroniken är störd. Ta bort andra nycklar från tändningsnyckelns nyckelknippa. Använd reservnyckeln. Byt ut den defekta nyckeln hos en BMW Motorrad-återförsäljare. Bränslereserv Den allmänna varningslampan lyser gult. FUEL! visas. Bränslebrist kan förorsaka förbränningsmissar och oväntat motorstopp. Förbränningsmissar kan skada katalysatorn och oväntat motorstopp kan leda till olyckor. Kör inte tills tanken är tom. Möjlig orsak: I bränsletanken finns maximalt reservmängd kvar. ca 4 l Bränslereservmängd Tanka ( 73). För hög kylvätsketemperatur Den allmänna varningslampan lyser rött. Temperaturindikeringen blinkar. Om du kör vidare med överhettad motor, kan motorn skadas. Iaktta nedanstående åtgärder. Möjlig orsak: Kylvätsketemperaturen är för hög. Kör om möjligt i dellastområdet så att motorn svalnar. Stäng av motorn vid trafikstockningar, men låt tändningen vara tillslagen, så att kylarfläkten fungerar. Om kylvätsketemperaturen ofta är för hög, bör du snarast möjligt låta åtgärda felet hos en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Motorn i nödprogram Den allmänna varningslampan lyser gult. Motorsymbolen visas. Motorn går på nödprogram. Avvikande köregenskaper kan uppkomma. Anpassa körsättet. Undvik kraftig acceleration och omkörningar.

37 Möjlig orsak: Motorstyrenheten har diagnostiserat ett fel. I sällsynta fall stängs motorn av och kan inte startas igen. Annars går motorn på nödprogram. Du kan köra vidare, men möjligtvis är motoreffekten sämre än vanligt. Åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst en BMW Motorrad -återförsäljare. För lågt motoroljetryck Den allmänna varningslampan blinkar rött. Symbolen oljekanna visas. Oljetrycket i smörjoljesystemet är för lågt. Stanna omedelbart om varningslampan tänds och stäng av motorn. Varningen "otillräckligt motoroljetryck" är ingen oljenivåkontrollfunktion. Korrekt motoroljenivå kan endast kontrolleras vid oljenivåindikeringen. Möjlig orsak: Motoroljenivån är för låg. Kontrollera motoroljenivån ( 93). Vid för låg oljenivå: Fylla på motorolja ( 94). Möjlig orsak: Motoroljetrycket är otillräckligt. Körning med otillräckligt motoroljetryck kan förorsaka motorskador. Kör inte vidare. Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. Otillräcklig batteriladdning Den allmänna varningslampan lyser rött. Batterisymbolen visas. Om batteriet är urladdat fungerar inte olika system, som t ex belysning, motor och ABS. Detta kan medföra farliga situationer. Kör om möjligt inte vidare. Batteriet laddas inte. Vid fortsatt körning urladdas batteriet av elektroniken. Möjlig orsak: Generator eller generatordrivning defekt Åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst en BMW Motorrad -återförsäljare Indikeringar z

38 3 36 Indikeringar z Bakljus defekt Den allmänna varningslampan lyser gult. LAMPR! visas. Ett lampfel på motorcykeln är en säkerhetsrisk, eftersom andra trafikanter har svårt att se dig och ditt fordon. Byt ut defekta lampor snarast möjligt. Det bästa är att alltid ta med reservlampor. Möjlig orsak: Bakljus eller bromsljus defekt. Diodbakljuset måste bytas. Vänd dig till en auktoriserad verkstad, helst en BMW Motorrad-återförsäljare. Strålkastar- eller blinkerlampa defekt LAMPF! visas. Ett lampfel på motorcykeln är en säkerhetsrisk, eftersom andra trafikanter har svårt att se dig och ditt fordon. Byt ut defekta lampor snarast möjligt. Det bästa är att alltid ta med reservlampor. Möjlig orsak: En strålkastarlampa eller blinkerlampa är defekt. Byte av halvljus- och helljuslampa ( 111). Byte av parkeringsljuslampa ( 112). Byte av blinkerlampor fram ( 114). Byte av blinkerlampor bak ( 115). Lampdefekt Den allmänna varningslampan lyser gult. LAMPS! visas. Ett lampfel på motorcykeln är en säkerhetsrisk, eftersom andra trafikanter har svårt att se dig och ditt fordon. Byt ut defekta lampor snarast möjligt. Det bästa är att alltid ta med reservlampor. Möjlig orsak: En kombination av flera lampfel föreligger. Läs de nedanstående felbeskrivningarna. För låg motoroljenivå med färddator FE Oljenivåsymbolen visas. Check Oil visas. Möjlig orsak: Den elektroniska oljenivåsensorn har fastställt för låg motoroljenivå. Kontrollera motoroljenivån på oljenivåindikeringen nästa gång du tankar:

39 Kontrollera motoroljenivån ( 93). Vid för låg oljenivå: Fylla på motorolja ( 94). Halkvarning med färddator FE Iskristallsymbolen visas. Möjlig orsak: Den vid motorcykeln uppmätta yttertemperaturen ligger under 3 C. Halkvarningen utesluter inte att isfläckar kan förekomma även vid temperaturer över 3 C. Om yttertemperaturen är låg, se särskilt upp för isfläckar på broar och skuggiga vägsträckor. Kör uppmärksamt. ABS-självdiagnosen inte avslutad ABS-varningslampan blinkar. Möjlig orsak: ABS fungerar inte, eftersom självdiagnosen inte har avslutats. För att ABS-självdiagnosen ska kunna avslutas, måste motorcykeln köras i minst 5 km/h. Kör långsamt. Tänk på att ABS inte fungerar förrän självdiagnosen är klar. ABS frånkopplat ABS-varningslampan lyser. Möjlig orsak: ABS-systemet har kopplats från av föraren. Koppla till ABS-funktion ABS-fel ABS-varningslampan lyser. Möjlig orsak: ABS-styrenheten har identifierat ett fel. ABS-funktionen står inte till förfogande. Motorcykeln kan köras vidare med hänsyn till att det inte finns någon ABS-funktion. Observera ytterligare information om situationer, som kan leda till ett ABS-fel ( 79). Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. ASC-reglering med automatisk stabilitetskontroll FE Den allmänna varningslampan blinkar snabbt gult Indikeringar z

40 3 38 Indikeringar z ASC-symbolen visas. ASC har identifierat instabilitet i bakhjulet och reducerar vridmomentet. Varningslampan blinkar längre än ASC-regleringen pågår. På så sätt kan föraren även efter den kritiska situationen se att regleringen har genomförts. ASC-självdiagnosen inte avslutad med automatisk stabilitetskontroll FE ASC-symbolen blinkar. Möjlig orsak: ASC fungerar inte, eftersom självdiagnosen inte har avslutats. För att ASC-självdiagnosen ska kunna avslutas, måste motorn gå och motorcykeln köras i minst 5 km/h. Kör långsamt. Tänk på att ASC inte fungerar förrän självdiagnosen är klar. ASC frånkopplat med automatisk stabilitetskontroll FE ASC-symbolen visas. Möjlig orsak: ASC-systemet har kopplats från av föraren. Koppla till ASC-funktionen. ASC-fel med automatisk stabilitetskontroll FE Den allmänna varningslampan lyser gult. ASC-symbolen visas. Möjlig orsak: ASC-styrenheten har identifierat ett fel. ASC-funktionen står inte till förfogande. Du kan köra vidare. Tänk på att det inte finns någon ASCfunktion. Observera ytterligare information om situationer, som kan leda till ett ASC-fel ( 80). Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. Däcktrycket på gränsen till tillåten tolerans med däcktryckskontroll (RDC) FE Den allmänna varningslampan lyser gult. Däcksymbolen visas. Det kritiska lufttrycket blinkar.

41 Möjlig orsak: Det uppmätta lufttrycket i däcket ligger på gränsen till det tillåtna toleransvärdet. Justera lufttrycket i däcken enligt uppgifterna på baksidan till instruktionsboken. Observera informationerna om temperaturkompensation och anpassning av däcktrycket i kapitlet "Teknik i detalj", innan du justerar däcktrycket. Däcktrycket utanför det tillåtna toleransvärdet med däcktryckskontroll (RDC) FE Den allmänna varningslampan blinkar rött. Däcksymbolen visas. Det kritiska lufttrycket blinkar. Möjlig orsak: Det uppmätta lufttrycket i däcket ligger utanför det tillåtna toleransvärdet. Kontrollera att däcket inte är skadat och att du kan köra vidare med det. Om du kan köra vidare med däcket: Felaktigt lufttryck i däcken försämrar motorcykelns köregenskaper. Tänk alltid på att anpassa körstilen till det felaktiga däcktrycket. Justera lufttrycket i däcket vid nästa tillfälle. Observera informationerna om temperaturkompensation och anpassning av däcktrycket i kapitlet "Teknik i detalj", innan du justerar däcktrycket. Låt en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare kontrollera om däcket är skadat. Om du är osäker på om däcket fortfarande kan användas: Kör inte vidare. Informera bärgningstjänsten. Överföringsfel med däcktryckskontroll (RDC) FE "--" eller "----" visas. Möjlig orsak: Hastigheten har ännu inte överskridit ca 30 km/h. RDC-sensorerna sänder sin signal först när denna hastighet har överskridits första gången ( 81). Iaktta RDC-indikeringen vid en högre hastighet. Först när den allmänna varningslampan tänds föreligger ett permanent fel. Om så är fallet: Låt en auktoriserad verkstad åtgärda felet, helst en BMW Motorrad-återförsäljare Indikeringar z

42 3 40 Indikeringar z Möjlig orsak: Radioförbindelsen till RDC-sensorerna är störd. En möjlig orsak är radiotekniska anläggningar i närheten, som stör förbindelsen mellan RDC-styrenheten och sensorerna. Iaktta RDC-indikeringen i ett annat område. Först när den allmänna varningslampan tänds, föreligger ett permanent fel. Om så är fallet: Låt åtgärda felet hos en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Sensor defekt eller systemfel med däcktryckskontroll (RDC) FE Den allmänna varningslampan lyser gult. Däcksymbolen visas. "--" eller "----" visas. Möjlig orsak: De monterade hjulen har inga RDC-sensorer. Eftermontera en hjulsats med RDC-sensorer. Möjlig orsak: En eller två RDC-sensorer fungerar inte. Låt åtgärda felet hos en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Möjlig orsak: Det föreligger ett fel i systemet. Låt åtgärda felet hos en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Däcktryckssensorns batteri svagt med däcktryckskontroll (RDC) FE Den allmänna varningslampan lyser gult. RDC! visas. Detta felmeddelande visas endast efter pre-ride check under en kort stund. Möjlig orsak: Däcktryckssensorns batteri har inte längre full kapacitet. Däcktryckskontrollen fungerar endast en begränsad tid. Kontakta en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare.

43 Stöldskyddssystemets batteri tomt med stöldlarm (DWA) FE Den allmänna varningslampan lyser gult. DWA!visas. Detta felmeddelande visas endast efter pre-ride check under en kort stund. Möjlig orsak: Stöldlarmsbatteriet har ingen kapacitet längre. När motorcykelbatteriet är lossat, fungerar inte stöldlarmet längre. Kontakta en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Stöldlarmsbatteriet svagt med stöldlarm (DWA) FE DWALO! visas. Detta felmeddelande visas endast efter pre-ride check under en kort stund. Möjlig orsak: Stöldlarmsbatteriet har inte längre full kapacitet. När motorcykelbatteriet är lossat, fungerar stöldlarmet endast under en begränsad tid. Kontakta en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare Indikeringar z

44 3 42 Indikeringar z

45 z Manövrering Manövrering Styr-/tändlås Elektronisk körspärr (EWS) Klocka Indikering Ljus Blinker Varningsblinker Nödströmbrytare Handtagsvärme BMW Motorrad Integral ABS Automatisk stabilitetskontroll ASC Koppling Broms Fotstödssystem Speglar Fjäderförspänning Dämpning Elektronisk chassiinställning ESA Däck Strålkastare Sadel Hjälmkrokar Bagageremsöglor

46 4 44 z Manövrering Styr-/tändlås Nycklar Du får två huvudnycklar och en reservnyckel. Reservnyckeln är liten och lätt för att den ska kunna förvaras i t ex en plånbok. Man kan använda den om ingen av huvudnycklarna finns till hands, men den är inte avsedd för långvarig användning. Läs anvisningarna för startblockeringen ( 45) om du blir av med en nyckel. Samma nyckel passar till styr-/ tändlåset, tanklocket och sadellåset. med väskor Tbh Om så önskas kan samma nyckel även användas till packväskorna. Vänd dig i så fall till en auktoriserad verkstad, helst en BMW Motorrad -återförsäljare. Koppla till tändningen Vrid nyckeln till läge 1. Parkeringsljuset och alla funktionskretsar tillkopplade. Motorn kan startas. Pre-ride check genomförs. ( 69) ABS-självdiagnos genomförs. ( 69) med automatisk stabilitetskontroll FE ASC-självdiagnos genomförs. ( 70) Frånkoppling av tändning Vrid nyckeln till läge 2. Ljuset släckt. Styrlåset inte låst. Nyckeln kan dras ur. Anslutna extraapparater fungerar fortfarande under en viss tid. Batteriet kan laddas via eluttaget. Lås styrlåset När motorcykeln står på sidostödet, beror det på underlaget om det är bättre att vrida styret åt vänster eller höger. På

47 z Manövrering plant underlag står motorcykeln emellertid stabilare med styret vridet åt vänster än åt höger. Vrid alltid styret åt vänster för att låsa styrlåset när motorcykeln står på plant underlag. Vrid styret åt vänster eller höger. Elektronisk körspärr (EWS) Motorcykelns elektronik utvärderar datainformationen i fordonsnyckeln via en ringantenn i tändningslåset. Först när en nyckel känns igen som behörig ger motorstyrenheten klarsignal om att motorn kan startas. Om en reservnyckel är fäst vid tändningsnyckeln, kan elektroniken bli "irriterad" och ingen klarsignal för motorstarten avges. På multifunktionsdisplayen visas varningen EWS. Förvara därför alltid reservnyckeln åtskild från tändningsnyckeln. men en spärrad nyckel kan aktiveras på nytt. Reserv- och extranycklar kan du endast få hos en BMW Motorrad -återförsäljare. Där är man skyldig att kontrollera din legitimation, eftersom nycklarna är en del av ett säkerhetssystem. Klocka Inställning av klocka Om du ställer in klockan när du kör, kan du förorsaka en olycka. Ställ endast in klockan när motorcykeln står stilla. Koppla till tändningen Vrid nyckeln till läge 3 och rör samtidigt lite på styret. Tändning, ljus och alla funktionskretsar frånkopplade. Styrlåset låst. Nyckeln kan dras ur. Tappar du en nyckel kan få den spärrad hos din BMW Motorrad -återförsäljare. Du måste då ta med alla andra nycklar som hör till motorcykeln. Motorn går inte längre att starta med en nyckel som spärrats,

48 4 46 utan färddator FE utan däcktryckskontroll (RDC) FE med färddator FE eller med däcktryckskontroll (RDC) FE z Manövrering Tryck på knappen 1 eller 2 tills vägmätarställningen visas. Tryck flera gånger på knappen 2, tills klockan indikeras. Håll knappen intryckt tills timmarna 3 blinkar. Tryck på knappen tills timmarna som ska ställas in visas. Håll knappen intryckt tills minuterna 4 blinkar. Tryck på knappen tills minuterna som ska ställas in visas. Håll knappen intryckt tills minuterna slutar blinka. Inställningen är klar.

49 z Manövrering Indikering Välja indikering Koppla till tändningen. utan färddator FE utan däcktryckskontroll (RDC) FE Återstående körsträcka (när reservmängd finns kvar) med färddator FE eller med däcktryckskontroll (RDC) FE 4 47 Tryck på knappen 1 eller knappen 2 för att välja en kilometerräknare i området 3. Följande värden kan visas: Total kilometerställning Trippmätare 1 (Trip I) Trippmätare 2 (Trip II) Tryck på knappen 2 för att välja en kilometerräknare i området 3. Följande värden kan visas: Total kilometerställning Trippmätare 1 (Trip I) Trippmätare 2 (Trip II) Tryck på knappen 1 för att välja indikering i området 4. med färddator FE Följande värden kan visas: Klocka (CLOCK) Omgivningstemperatur (TEMP) Genomsnittshastighet (ØSPEED) Genomsnittsförbrukning (ØFUEL) Räckvidd (RANGE) Oljenivåindikering (OIL) med däcktryckskontroll (RDC) FE Följande värden kan visas:

50 4 48 z Manövrering Däcktryck (RDC P) Nollställa trippmätare Koppla till tändningen. Välj önskad trippmätare. utan färddator FE utan däcktryckskontroll (RDC) FE Håll ner knappen 1 eller knappen 2 tills trippmätaren i området 3 nollställs. med färddator FE eller med däcktryckskontroll (RDC) FE Håll ner knappen 2 tills trippmätaren i området 3 nollställs. Nollställa genomsnittsvärden med färddator FE Koppla till tändningen. Välj genomsnittsförbrukning eller genomsnittshastighet. Håll ner knappen 1 tills värdet i området 4 nollställs. Ljus Parkeringsljus Parkeringsljuset tänds automatiskt när tändningen kopplas till. Parkeringsljuset belastar batteriet. Låt därför inte tändningen vara tillkopplad för länge.

51 z Manövrering Halvljus Halvljuset tänds automatiskt när motorn startas. Du kan tända ljuset när motorn är avstängd genom att med tändningen tillkopplad tända helljuset eller använda ljustutan. Parkeringsljus Koppla ifrån tändningen. Efter ca tio sekunders körning och en sträcka på ca 300 m kopplas blinkerlamporna ifrån automatiskt Helljus och ljustuta Tryck omkopplaren 1 framåt för att slå på helljuset. Dra omkopplaren 1 bakåt för att blinka med helljuset. Koppla ifrån tändningen och tryck genast knappen 1 åt vänster och håll den i det läget tills parkeringsljuset tänds. Koppla till och sedan ifrån tändningen för att släcka parkeringsljuset. Blinker Manövrera blinker Koppla till tändningen. Tryck knappen 1 åt vänster för att koppla till vänster blinker. Tryck knappen 1 åt höger för att koppla till höger blinker. Ställ knappen 1 i mittläget för att stänga av blinkern.

52 4 50 Varningsblinker Manövrera varningsblinker Koppla till tändningen. Nödströmbrytare Varningsblinkern belastar batteriet. Tänd varningsblinkern endast en kort stund. z Manövrering Manövreras en blinkerknapp när tändningen är tillkopplad, blinkar blinkern i stället för varningsblinkern. När blinkerknappen inte längre manövreras, aktiveras åter varningsblinkerfunktionen. Tryck på knappen 1 för att aktivera varningsblinkern. Tändningen kan kopplas ifrån. Tryck på knappen 1 igen för att stänga av varningsblinkern. 1 Nödströmbrytare Om nödströmbrytaren för tändning manövreras under körning kan bakhjulet låsas och motorcykeln välta. Manövrera inte nödströmbrytaren för tändning under körning. Med hjälp av nödströmbrytaren kan man snabbt och enkelt stänga av motorn.

53 z Manövrering för att säkerställa att motorn kan startas a b Motorn avstängd Driftläge Handtagsvärme med värmehandtag FE Manövrera handtagsvärme Starta motorn. Handtagsvärmen fungerar endast när motorn går. Den högre strömförbrukningen kan medföra att batteriet urladdas vid körning på låga varvtal. Vid låg batteriladdning kopplas handtagsvärmen från Tryck flera gånger på knappen 1 tills önskad värmenivå indikeras. Styrhandtagen kan värmas upp i två steg. Det andra steget 2 är för snabb uppvärmning av greppen. När de har blivit varma bör du växla tillbaka till det första steget. 50 % värmeeffekt 100 % värmeeffekt Om inga fler ändringar görs ställs den valda värmenivån in.

54 4 52 z Manövrering BMW Motorrad Integral ABS Koppla ifrån ABSfunktionen Stanna motorcykeln eller koppla till tändningen om motorcykeln redan står stilla. Håll knappen 1 intryckt, tills indikeringen av ABS-varningslampan ändras. med automatisk stabilitetskontroll FE Först ändras indikeringen av ASC-symbolen. Håll knappen 1 intryckt, tills ABS-varningslampan reagerar. I detta fall ändras inte ASC-inställningen. ABS-varningslampan lyser. Släpp knappen 1 inom två sekunder. ABS-varningslampan fortsätter att lysa. ABS-funktionen frånkopplad, integralfunktionen är fortfarande aktiverad. Tillkoppling av ABSfunktion Håll knappen 1 intryckt, tills indikeringen av ABS-varningslampan ändras. ABS-varningslampan slocknar, vid ej avslutad självdiagnos börjar den blinka. Släpp knappen 1 inom två sekunder. ABS-varningslampan förblir släckt resp fortsätter att blinka. ABS-funktionen är tillkopplad. Alternativt kan du även koppla från och till tändningen.

55 z Manövrering Om ABS-lampan fortsätter att lysa när tändningen har kopplats från och till, föreligger ett ABS-fel. Koppla till ASCfunktionen 4 53 Automatisk stabilitetskontroll ASC med automatisk stabilitetskontroll FE Koppla från ASCfunktionen Koppla till tändningen. ASC-funktionen kan också kopplas från under körningen. Håll knappen 1 intryckt, tills indikeringen av ASC-symbolen ändras. ASC-symbolen visas. Släpp knappen 1 inom två sekunder. ASC-symbolen visas fortfarande. ASC-funktionen är frånkopplad. Håll knappen 1 intryckt, tills indikeringen av ASC-symbolen ändras. ASC-symbolen visas inte längre, vid ej avslutad självdiagnos börjar den blinka. Släpp knappen 1 inom två sekunder. ASC-symbolen visas eller blinkar sedan inte. ASC-funktionen tillkopplad. Alternativt kan man även koppla från och till tändningen.

56 4 54 z Manövrering Om ASC-varningslampan fortfarande lyser när tändningen har kopplats från och åter till och motorcykeln körts i en hastighet över 5 km/h, föreligger ett ASC-fel. Koppling Ställa in kopplingshandtag Om kopplingsvätskebehållarens läge ändras, kan luft komma in i kopplingssystemet. Vrid inte styrarmaturen. Inställning av kopplingshandtaget under körning kan förorsaka en olycka. Ställ endast in kopplingshandtaget när motorcykeln står stilla. Vrid justerskruven 1 medurs för att öka avståndet mellan kopplingsspaken och styrhandtaget. Vrid justerskruven 1 moturs för att minska avståndet mellan kopplingsspaken och styrhandtaget. Inställningsskruven kan lättare vridas om du samtidigt trycker kopplingshandtaget framåt. Broms Inställning av handbromsspak Om bromsvätskebehållarens läge förändras, kan det komma in luft i bromssystemet. Vrid inte styrarmaturen. Inställning av handbromsspaken under körning kan förorsaka en olycka. Ställ endast in handbromsspaken när motorcykeln står stilla. Vrid justerskruven 1 medurs för att öka avståndet mellan hand-

57 z Manövrering bromsspaken och styrhandtaget. Vrid justerskruven 1 moturs för att minska avståndet mellan handbromsspaken och styrhandtaget. Inställningsskruven kan lättare vridas om du samtidigt trycker handbromshandtaget framåt. Fotstödssystem med specialmodell K 1300 S med HP paket FE Ställa in fotstöd Ställ motorcykeln på ett jämnt och fast underlag. Skruva ur skruvarna 1. Ta bort fotstödet och placera det på önskat sätt. Vrid vid behov fotstödet 180. Högsta läget: pilen 2 pekar på siffran 6. Lägsta läget: pilen 2 pekar på siffran 1. Skruva i skruvarna 1 med åtdragningsmoment. Fotstöd på fäste med HP fotstödssystem Tbh 19 Nm Montera vänster och höger fotstöd i samma läge. Ställa in växelspak Ställ motorcykeln på ett jämnt och fast underlag. Skruva ur skruven 1 (håll emot skruvmutter 2). Placera fotsteget i önskat läge och skruva i skruven 1 med rätt åtdragningsmoment. Håll emot skruvmutter

58 4 56 z Manövrering Pedalstycke på pedalarm med HP fotstödssystem Tbh 10 Nm Ställa in fotbromsspak Ställ motorcykeln på ett jämnt och fast underlag. Pedalstycke på pedalarm med HP fotstödssystem Tbh 10 Nm Speglar Inställning av speglar Fjäderförspänning Inställning Bakhjulets fjäderförspänning måste anpassas till motorcykelns last. Vid tyngre last måste den ökas, vid mindre vikt måste den minskas motsvarande. Ställ in bakhjulets fjäderförspänning Parkera motorcykeln och kontrollera att den står på jämnt och fast underlag. Skruva ur skruven 1. Placera fotsteget 2 i önskat läge och skruva i skruven 1 med rätt åtdragningsmoment. Ställ in spegeln i önskat läge genom att trycka lätt vid kanten.

59 z Manövrering Vid icke anpassad inställning av fjäderförspänning och dämpning försämras motorcykelns körförhållande. Anpassa dämpningen till fjäderförspänningen. Inställning av fjäderförspänningen under körning kan förorsaka en olycka. Ställ endast in fjäderförspänningen när motorcykeln står stilla. Öka fjäderförspänningen genom att vrida ratten 1 i pilriktningen HIGH. Minska fjäderförspänningen genom att vrida ratten 1 i pilriktningen LOW. Grundinställning av fjäderförspänning bak utan Electronic Suspension Adjustment (ESA II) FE Vrid inställningsratten till ändläge i pilriktningen LOW och vrid därefter tillbaka den 13 lägen i pilriktningen HIGH. (Fulltankad, med förare 85 kg) Dämpning Inställning Dämpningen måste anpassas till vägbanans beskaffenhet och fjäderförspänningen. På ojämn vägbana behövs mjukare dämpning än på slät väg. När fjäderförspänningen ökas, behövs det en hårdare dämpning och när fjäderförspänningen minskas krävs en mjukare dämpning. Ställ in bakhjulets dämpning Parkera motorcykeln och kontrollera att den står på jämnt och fast underlag. Ställ in dämpningen via ställskruven 1 med verktyget från verktygssatsen. 4 57

60 4 58 Elektronisk chassiinställning ESA med Electronic Suspension Adjustment (ESA II) FE z Manövrering För hårdare dämpning ska ställskruven 1 vridas i pilriktningen H. För mjukare dämpning ska ställskruven 1 vridas i pilriktningen S. Bakhjulsdämpningens grundinställning utan Electronic Suspension Adjustment (ESA II) FE Vrid ställskruven till ändläge i pilriktningen H och vrid den därefter ett och ett halvt varv i pilriktningen S. (Fulltankad, med förare 85 kg) Inställningar Med hjälp av den elektroniska fjädringsinställningen ESA kan du bekvämt anpassa din motorcykel till lasten och väglaget. Tre lastvarianter kan ställas in, för vilka respektive tre dämpningsvarianter finns tillgängliga. Ytterligare information om den elektroniska chassiinställningen ESA II finns på sidan ( 82). Visa chassiinställning Koppla till tändningen. Tryck på knappen 1 för att visa aktuell inställning. Den valda dämpningen visas i området 1 på multifunktionsdisplayen, lastvarianten i området 2.

61 z Manövrering Indikeringarna har följande betydelser: COMF: komfortabel dämpning NORM: normal dämpning SPORT: sportig dämpning Solokörning Solokörning med bagage Körning med passagerare (och bagage) Visningen försvinner automatiskt efter en liten stund. Ställa in chassi Starta motorn. Tryck på knappen 1 en gång för att visa aktuell inställning. För att ställa in dämpningen, gör flera korta tryck på knappen 1 tills önskad inställning visas. Dämpningen kan ställas in under körningen. För att ställa in lasten, gör flera långa tryck på knappen 1 tills önskad inställning visas. Lasten går inte att ställa in under pågående körning. Om knappen 1 inte trycks ner under en längre tid ställs dämpningen och lasten in som visat. Sedan döljs ESA-indikeringen automatiskt. Däck Kontroll av lufttryck i däcken Felaktigt lufttryck i däcken försämrar motorcykelns köregenskaper och reducerar däckens livslängd. Kontrollera att däcken har rätt lufttryck. Vid höga hastigheter kan lodrätt monterade ventilinsatser öppnas på grund av centrifugalkrafterna. För att undvika en plötslig tryckförlust i däcket, bör du använda en ventilhatt med gummipackning på bakhjulet och skruva fast den ordentligt. 4 59

62 4 60 z Manövrering Parkera motorcykeln och kontrollera att den står på jämnt och fast underlag. Kontrollera lufttrycket i däcken med hjälp av följande värden. Däcktryck fram 2,5 bar (Med kallt däck) Däcktryck bak 2,9 bar (Med kallt däck) Vid otillräcklig lufttryck: Justera däcktrycket. Strålkastare Strålkastarinställning höger-/vänstertrafik Vid körning i länder med vänstertrafik, bländar det asymmetriska halvljuset mötande trafik. Låt ställa in strålkastaren hos en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Vanlig tejp skadar lampglaset av plast. Vänd dig till en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare så att lampglaset av plast inte skadas. Ljusvidd och fjäderförspänning Ljusvidden hålls i regel konstant genom att fjäderförspänningen anpassas till lasten. Endast vid mycket tung last, är det möjligt att fjäderförspänningen inte är tillräcklig. Ljusvidden måste då anpassas till vikten. Kontakta en auktoriserad verkstad, helst en BMW Motorrad-återförsäljare, om du inte är säker på att ljusvidden är rätt inställd. Ljusviddsinställning 1 Ljusviddsinställning Vid mycket tung last, är det möjligt att fjäderförspänningen inte är tillräcklig. Du kan ändra ljusvidden genom att ställa in svängspaken så att mötande trafik inte bländas.

63 z Manövrering Ta av sadeln och lägg den med klädseln nedåt på en ren yta. Montering av sadeln 4 61 a b Sadel Neutralt läge Läge vid tung last Demontera sätet Ställ motorcykeln på ett jämnt och fast underlag. Vrid sadellåset 1 till vänster med nyckeln och håll det i det läget, tryck samtidigt sadeln bak nedåt som stöd. Lyft upp sadeln bak och släpp nyckeln. Sätt fast sätet i hållarna 1. Tryck ned sadeln bak med kraft. Det ska höras att sätet griper tag. Demontera passagerarsadelskydd med specialmodell K 1300 S med HP paket FE Demontera sätet ( 61).

64 4 62 Vänd på sätet. z Manövrering Skruva ur skruvarna 1 och dra av passagerarsadelskyddet bakåt. Montering av sadeln ( 61). Hjälmkrokar Hjälmlåset kan repa kåpan. Kontrollera hjälmlåsets läge när hjälmen hakas fast. Haka fast hjälmen med hakremmen i hjälmhållaren 1 på vänster och höger sida. Montering av sadeln ( 61). Ta loss öglorna 1 från hållarna 2 och lägg dem utåt. Montering av sadeln ( 61). Fastsättning av hjälmen på motorcykeln Demontera sätet ( 61). Bagageremsöglor Fästa bagaget på motorcykeln Demontera sätet ( 61). Vänd på sätet. Använd öglorna 1 och hålen 3 på handtagen tillsammans med

65 z Manövrering bagageremmar för att surra fast bagage på passagerarsätet. 4 63

66 4 64 z Manövrering

67 z Körning Körning Säkerhetsanvisningar Checklista Start Inkörning Växling Bromsar Parkera motorcykeln Tanka Sätta fast motorcykeln för transport

68 5 66 Körning z Säkerhetsanvisningar Förarutrustning Kör aldrig utan denna utrustning! Använd alltid hjälm overall handskar stövlar Det gäller också för korta sträckor, oavsett årstid. Din BMW Motorrad-återförsäljare hjälper dig gärna och kan erbjuda rätt klädsel för olika användningsområden. Lastning För tung och ojämnt fördelad last kan påverka motorcykelns körstabilitet. Överskrid inte den tillåtna totalvikten och följ lastanvisningarna. Anpassa inställningen av fjäderförspänningen, dämpningen och lufttrycket i däcken till totalvikten. med väskor Tbh Packa vänster och höger väska med ungefär samma vikt. Kontrollera att vikten är jämnt fördelad mellan vänster och höger sida. Placera tungt bagage så långt ner och inåt som möjligt. Följ angivelserna om maximalt tillåten vikt och maxhastighet enligt etiketten i väskan. med lasthållare FE Observera maximalt tillåten vikt på bagagehållaren. Tillåten last på bagagehållaren med bagagehållare Tbh eller med lasthållare FE max 5 kg med tankväska Tbh Observera maximalt tillåten vikt i tankväskan och maxhastigheten. Tillåten last i tankväskan max 5 kg Maxhastighet vid körning med tankväska max 130 km/h med tankväska Tbh Observera maximalt tillåten last i tankväskan och maxhastigheten. 5 kg Tillåten last i tankväskan

69 z Körning Maxhastighet vid körning med tankväska 130 km/h Hastighet När du kör i hög hastighet kan vissa tillståndsvillkor påverka motorcykelns körförhållande negativt: Fjäder- och dämparsystemets inställning Ojämnt fördelad last Löst hängande klädsel För lågt däcktryck För litet mönsterdjup etc Risk för förgiftning Avgaserna innehåller giftig koloxid, som är färg- och luktlös. Det är farligt att andas in avgaserna, vilket kan leda till medvetslöshet och i värsta fall döden. Andas inte in avgaser. Låt aldrig motorn gå i stängda utrymmen. Risk för brännskador Under körning blir motorn och avgassystemet mycket varma. Det finns risk för brännskador vid beröring, särskilt på ljuddämparen. När man har stängt av motorn ska man därför se till att ingen kommer i nära kontakt med motorn och avgassystemet. Katalysator Om katalysatorn tillförs oförbränt bränsle på grund av tändningsmissar, finns det risk för att den överhettas och skadas. Observera därför följande punkter: Kör inte tills bränsletanken är tom. Låt inte motorn gå med tändstiftsanslutningen avdragen. Vid tändningsmissar ska motorn omedelbart stängas av. Tanka endast blyfritt bränsle. Lämna in motorcykeln regelbundet till service. Oförbränt bränsle förstör katalysatorn. Iaktta ovanstående punkter, för att skydda katalysatorn. Överhettningsrisk Om motorn går på tomgång en lång stund, är kylningen inte tillräcklig och motorn kan överhettas. I extrema fall kan motorcykeln börja brinna. Låt därför inte motorn gå på tomgång i onödan. Kör iväg direkt efter start. Manipulering Manipulering av motorcykeln (t.ex. av motorstyrenhet, gasspjäll eller koppling) kan leda till skador på berörda kom- 5 67
