1 1 (36) SERVICEMANUAL 310/350 1 SPECIELL HÅRDVARA FÖR SERVICETEKNIKER LOADERPROGRAM MED TILLHÖRANDE SERVICEKORT NYTTIG INFORMATION MTME350 (MT350) NAVIGATION MTME REDIGERING AV POSTER I MTME OMSTART MTME ZEROSTART MTME350 (ZORRO) NYTTIG INFORMATION MTME300 (MT310) NAVIGATION MTME INMATNING MTME REDIGERING AV POSTER VIA TANGENTBORD MTME OMSTART MTME ZEROSTART MTME300 (ZORRO) INSTALLATION MEGTAX 310/ SYSTEMÖVERSIKT KOPPLINGSBOX MTKB MANÖVERENHET MTME MANÖVERENHET MTME SKRIVARE MTPR PLOMBERING PLOMBERING SIGNALLEDNING (PULS) PLOMBERING STRÖMFÖRSÖRJNING PLOMBERING MTKB PLOMBERING TAKLAMPA (ENDAST VID TILLSATSANORDNING NORGE) FUNKTIONER VIA SERVICEMENYN KLOCKSTÄLLNING TAXIFÖRETAG PLOMBFÖRETAG SERIENUMMER... 19

2 2 (36) 6.5 INSTÄLLNINGAR PULSINGÅNG TAXAMETERKONST TIDMÄTNING LADDN. KONFIG DIAGNOSTIK ÅTERSTÄLL VER.HIST FABRIKSÅTERST TLED-INSTÄLLNINGAR ANSLUTNINGAR RELÄKONTAKT INKOPPLINGSEXEMPEL, TAKLAMPA PULSINSTÄLLNINGAR TABELL ÖVER PULSINSTÄLLNINGAR: PROGRAMMERING AV LOGGA (MTPR200) ANSLUTNING ÖPPNA LOGGOLOADER PROGRAMMET. INSTÄLLNING LADDA LOGO PROGRAMÄNDRING (MTPR200) INSTALLATION AV PROGRAMMET ÄNDRA/KONFIGURERA SKRIVARPROGRAMVARA PROGRAMMERA ANVÄNDARHANDLEDNING MTME300/350 BOOTLOADER START AV BOOTLOADER BOOTLOADERNS OLIKA FUNKTIONER Indikeringar för service Serviceläge MENYSYSTEM Huvudmeny LoadProgram meny Laddning av applikationsprogram Settings meny Change mode Change bank Kalibrering av pekskärm (endast MTME300) Formatering av Dataflash FELSÖKNING STATUSINDIKERING MTKB STATUSINDIKERING MTME

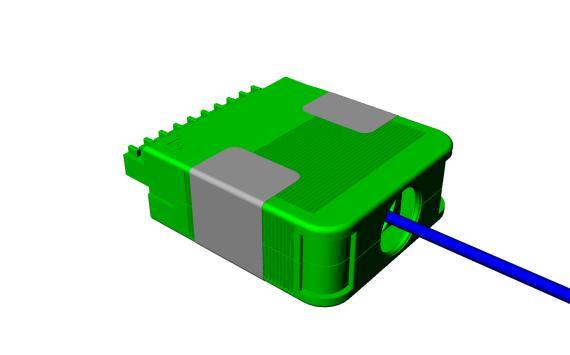

3 3 (36) 1 SPECIELL HÅRDVARA FÖR SERVICETEKNIKER 1.1 LOADERPROGRAM MED TILLHÖRANDE SERVICEKORT Detta program används främst för lagring av fordonsinställningar samt för att uppgradera taxameterns programvara och ändra trafikledningsinställningar. Se anvisningar i dokumentet Manual Loader. 2 NYTTIG INFORMATION MTME350 (MT350) Knappsatsen till höger består av piltangenter samt <OK> och <NO> tangenter för navigering och val i menyer. <NO> knappen används även för att starta och stänga av systemet. För att starta systemet trycks <NO> tangenten in. För att stänga av MegTax trycks <NO> in i 2 sekunder. NO 2.1 NAVIGATION MTME 350 En markering används i menyer för att visa användaren vad som är aktuellt för val. Val sker genom att använda <OK> knappen på knappsatsen. Markeringen flyttas med piltangenterna på knappsatsen. Generellt är markerad information ljusblå med orange ram. För att backa i menyer används <NO> knappen.

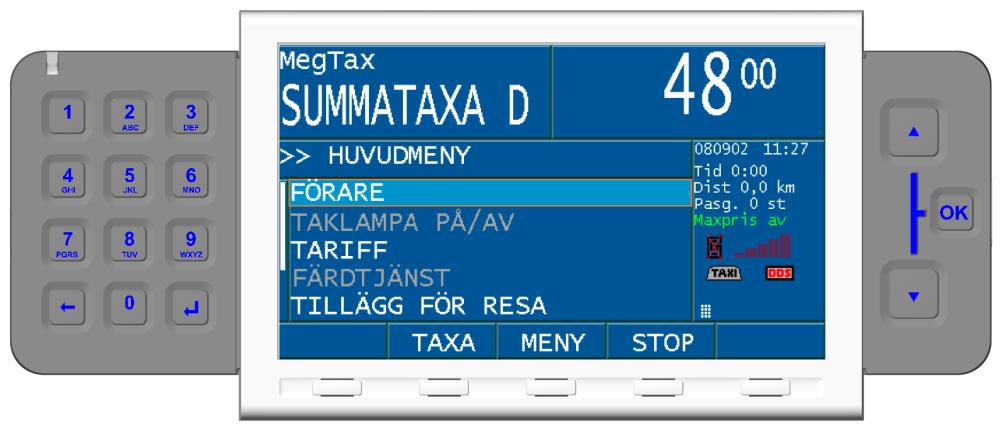

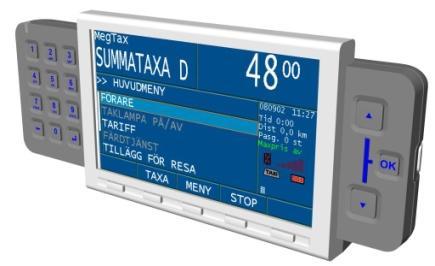

4 4 (36) 2.2 REDIGERING AV POSTER I MTME 350 Markera den rad i menyn som ska editeras. Övergång till alfanumerisk inmatning sker automatiskt då posttypen är av alfanumerisk typ. Detta visas terminalens statusfönster med ABC. Skriv in det nya värdet. För att åstadkomma tecknet B, tryck två gånger på 2:ans tangent. Ett extra statusmeddelande visas då ovanför ABC som indikerar det tecken som blir valt. Enterknappen på det numeriska tangentbordet används för att bekräfta det redigerade värdet till markerad post. Om det redigerade värdet inte är giltigt visas ett meddelande om detta annars ändras värdet för posten i formuläret och nästa post markeras för inmatning. Om nästa post inte är av alfanumerisk typ så görs automatiskt byte till det numeriska tangentbordet. Detta visas då i statusfältet med 123. I detta fall kommer bara siffror att väljas vid inmatning. 2.3 OMSTART MTME350 Genom att hålla <NO> knappen intryckt i 20 sekunder kan omstart av hela systemet framkallas. 2.4 ZEROSTART MTME350 (ZORRO) För att utföra s.k. zorro på MT350 systemet ska servicekort sitta terminalen och om knapparna Backspace ( ) och noll (0) hålls inne under tiden en omstart framkallas, kommer det att ske en zero-start. Terminalen måste även vara plomberad. Annars startar den upp i Bootloader läge! OBS! Vid detta kommando kommer taxametern att starta i utloggat läge och eventuellt innevarande körpass kommer det inte att kunna skrivas ut en körpassrapport på.

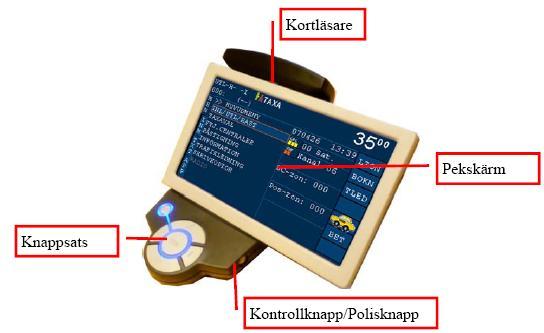

5 5 (36) 3 NYTTIG INFORMATION MTME300 (MT310) Knappsatsen består av piltangenter samt <YES> och <NO> tangenter för navigering och val i menyer. Dessutom finns en tangent som används vid kontroll av utrustningen (polisknapp). <NO> knappen används även för att starta och stänga av systemet. För att starta systemet trycks <NO> tangenten ner. För att stänga av MegTax trycks <NO> ner i 5 sekunder. Megtax kan även stängas av från menyval och snabbknappar. Pekskärmen kan användas för att navigera i menyer och utföra val av information eller funktioner. Dessutom används den för inmatning via tangentbord som kan visas på skärmen samt för val av snabbknappsfunktion. 3.1 NAVIGATION MTME300 Skärmen är utrustad med pekskärm. En markering används i menyer för att visa användaren vad som är aktuellt för val. Val sker genom att använda <YES> knappen på knappsatsen eller genom att använda pekskärmen. Val med pekskärmen görs genom att peka och släppa på det val man vill göra. Markeringen flyttas med piltangenterna på knappsatsen eller genom att använda pekskärmen. Generellt är markerad information orange. För att backa i menyer kan <NO> knappen eller pekskärmens skärmlägesflikar användas. 3.2 INMATNING MTME300 Detta visningsläge används för att mata in uppgifter som pris mm till formulär. Det finns två lägen för inmatningsfliken, inmatning via numeriskt tangentbord på skärmen och inmatning via alfanumeriskt tangentbord på skärmen. När inmatningsfliken först visas är numerisk inmatning alltid aktiv och formulär med inmatningsposter visas. Poster i formuläret kan vara av tre typer. Numerisk, alfanumerisk eller multilista. Numerisk post får endast innehålla siffror medan en alfanumerisk post också kan innehålla alfanumeriska tecken. Om det är tillåtet att

6 6 (36) mata in alfanumeriska tecken för aktuell post visas knappen för övergång till alfanumerisk inmatning. En post av typen multilista visar då den väljs en lista med ett antal ej redigerbara förhandsval. I detta fall används inte det numeriska tangentbordet för att redigera posten utan för att välja ett av förhandsvalen. När alla poster innehåller rätt information väljer man hur formuläret ska användas genom att välja en snabbknapp i snabbknappsfältet. 3.3 REDIGERING AV POSTER VIA TANGENTBORD MTME300 Inmatningsformulär Inmatningsfält Postnam n Övergång till alfanumeriskt tangentbord Enterknapp Värdena för markerad post i formuläret förs över till inmatningsfältet för redigering via det numeriska tangentbordet. När övergång till inmatningsfliken sker kan i vissa fall MegTax styra viken post som är markerad för inmatning i post/formulärlistan. Enterknappen på det numeriska tangentbordet används för att överföra det redigerade värdet till markerad post. Om det redigerade värdet inte är giltigt visas ett meddelande om detta annars ändras värdet för posten i formuläret och nästa post markeras för inmatning. <ABC> knappen används för övergång till det alfanumeriska tangentbordet.

7 7 (36) Postnam n Inmatningsfält Övergång till numeriskt tangentbord Enterknapp Övergång till alfanumerisk inmatning kan bara ske då posttypen är av alfanumerisk typ. Detta görs med <ABC> knappen på det numeriska tangentbordet. För att komma tillbaks till det numeriska tangentbordet används <NUM> knappen. Eftersom man inte ser postlistan i detta läge så visas namnet på den aktuella posten i postnamnsfältet. Värdet för aktuell post förs över till inmatningsfönstret. Enterknappen på det alfanumeriska tangentbordet används för att överföra det redigerade värdet till posten. Om det redigerade värdet inte är giltigt visas meddelande om detta annars överförs det till posten och nästa post väljs. Om nästa post inte är av alfanumerisk typ så görs automatiskt byte till det numeriska tangentbordet. 3.4 OMSTART MTME300 Genom att hålla <NO> knappen intryckt i 20 sekunder kan omstart av hela systemet framkallas. 3.5 ZEROSTART MTME300 (ZORRO) För att utföra s.k. zorro på MT310 systemet ska servicekort sitta terminalen och om knapparna PK och pil ner hålls inne under tiden en omstart framkallas, kommer det att ske en zero-start. Terminalen måste även vara luck-plomberad. Annars startar den upp i Bootloader läge! OBS! Vid detta kommando kommer taxametern att starta i utloggat läge och eventuellt innevarande körpass kommer det inte att kunna skrivas ut en körpassrapport på.

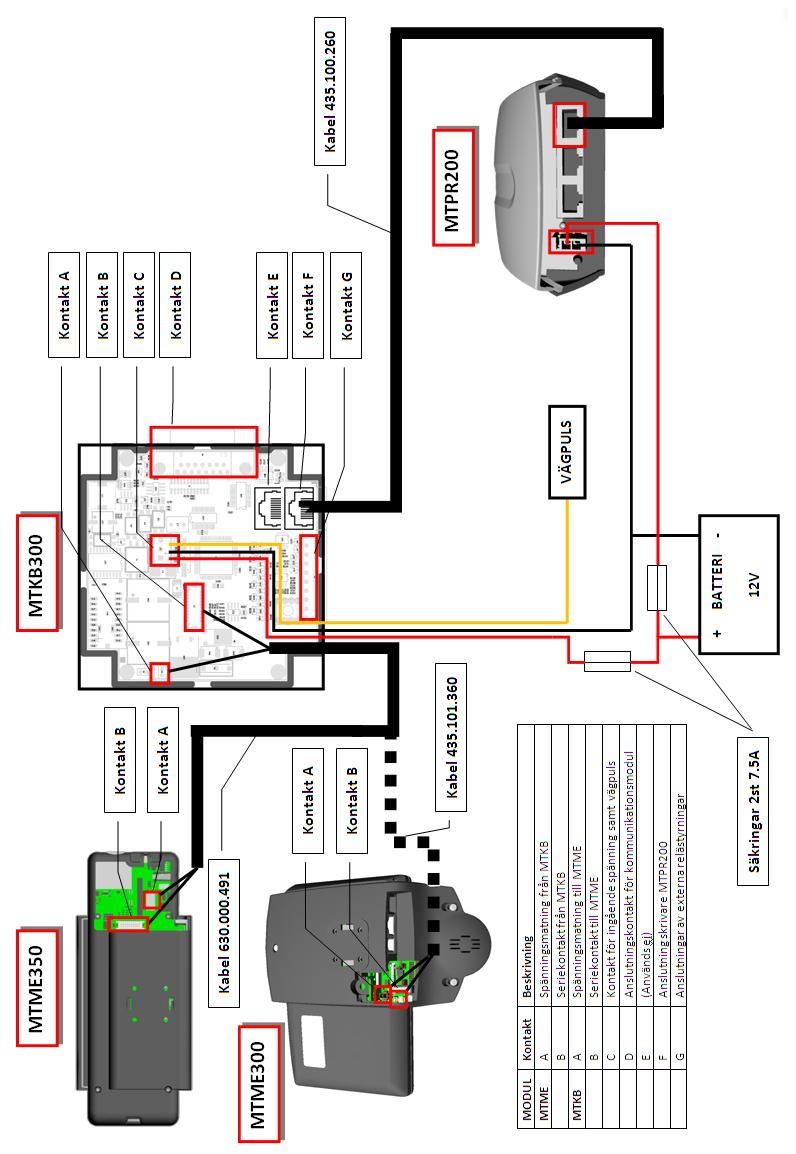

8 8 (36) 4 INSTALLATION MEGTAX 310/ SYSTEMÖVERSIKT

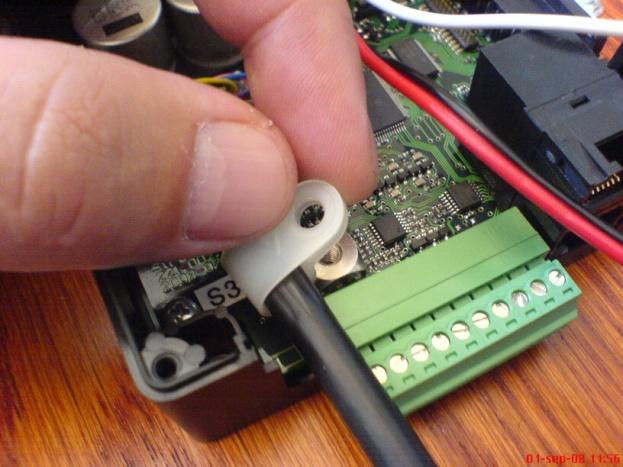

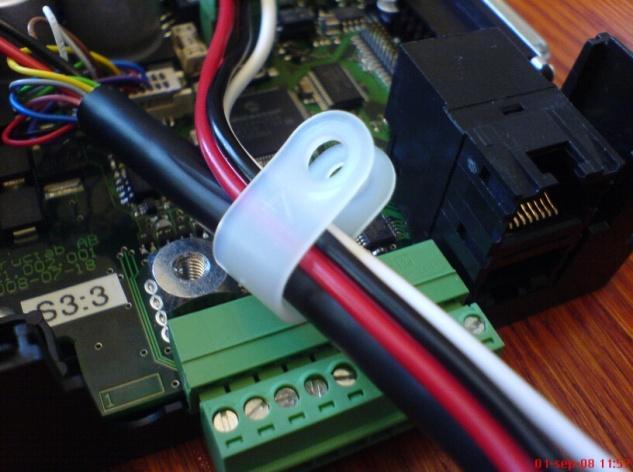

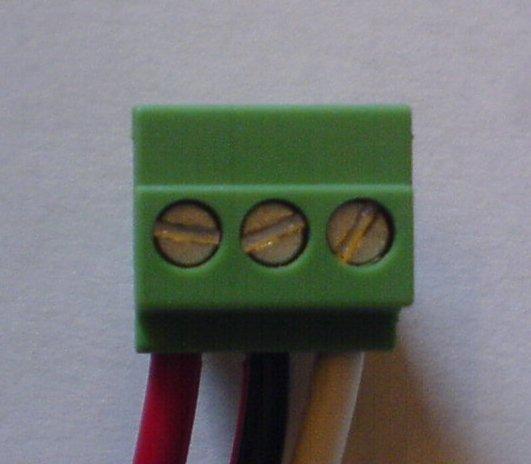

9 4.2 KOPPLINGSBOX MTKB300 9 (36) Finn en lämplig installationsplats för MTKB300 i fordonet. Tänk på att det bör finnas gott om utrymme för kabeldragningar och för att montera MTCOM300 (se separat installationsmanual). Skruva fast MTKB300 i fordonet genom hålen i lådans hörnor, använd lämplig skruv för ändamålet. Tänk på att MTKB300 måste monteras på något som är fast monterat i fordonet och med svårigheter kan tas bort. Skruvarna kan ej tas bort då locket är monterat och plomberat. 12V GND VP Anslut strömkablar och vägpuls i kopplingsplinten som bilden visar: Sätt dit kontakterna till MTME300/350. Då kabelns kontakter är lika i bägge ändar för MTME350, se till att använda den som inte har dragavlastning klämd runt isoleringen. Denna ände ska monteras i MTME350. Använd den klämma som medföljer för att dragavlasta kabeln i MTKB300. Skruva sedan fast klämman i hållare avsedd för detta. OBS! använd endast den skruv som medföljer då användande av annan längre skruv kan skada kopplingsboxens kretskort om skruven är för lång. Lägg även i kablar till spänningsmatning och vägpuls i klämman.

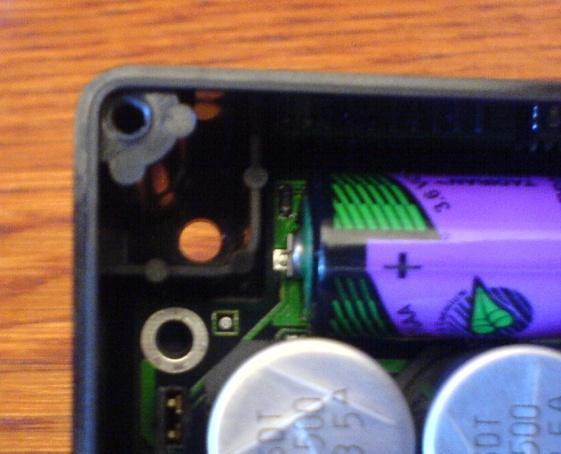

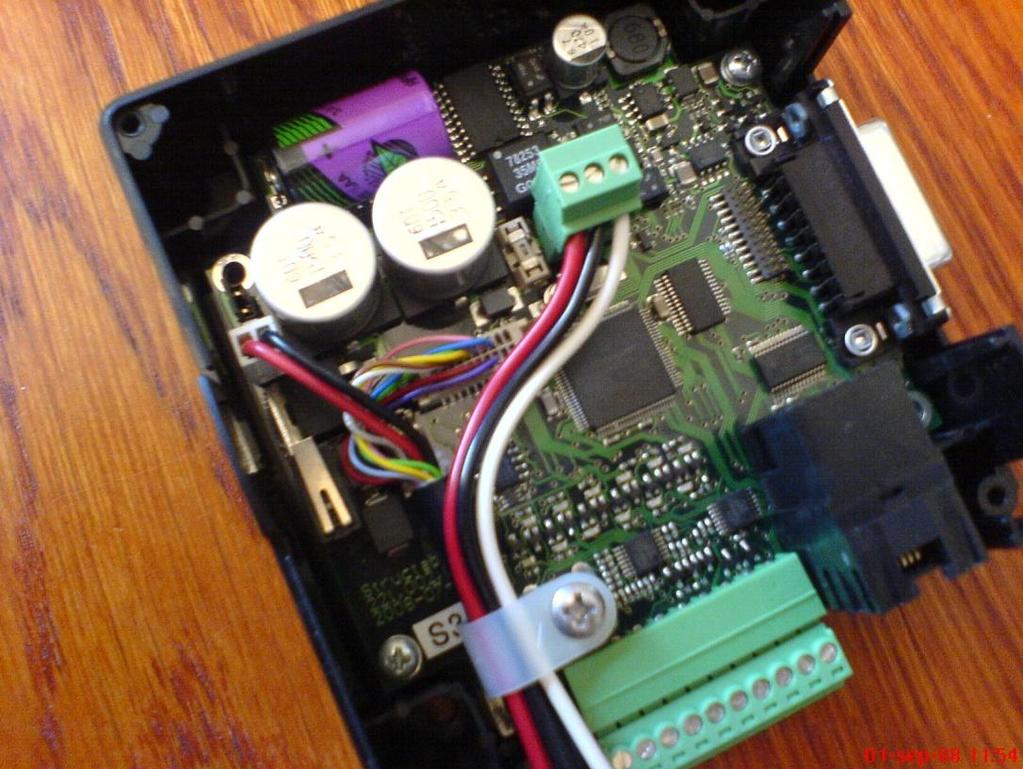

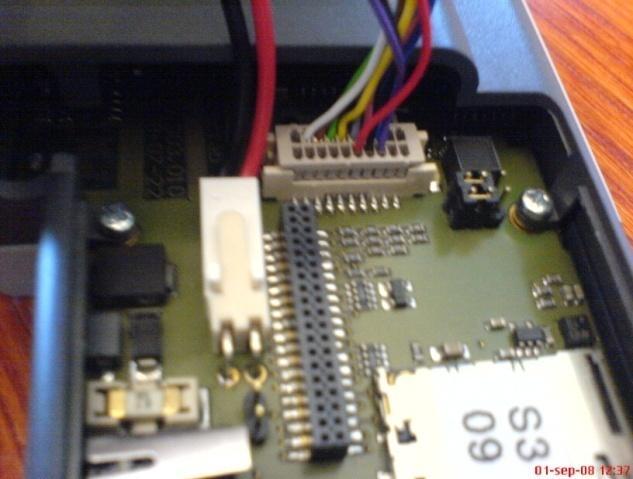

10 10 (36) Se till att ledningarna inte ligger i vägen för lysdioderna och plomberingsswitchen. Montera den medföljande kortslutningsbygeln för backupbatteriet (gul markering ovan). Lägg sedan på locket och kontrollera att rören i locket inte klämmer kablarna. 4.3 MANÖVERENHET MTME350 Anslut kablarna på avsedda platser. Kontrollera att jumprarna sitter på avsedd plats (likt bilden).

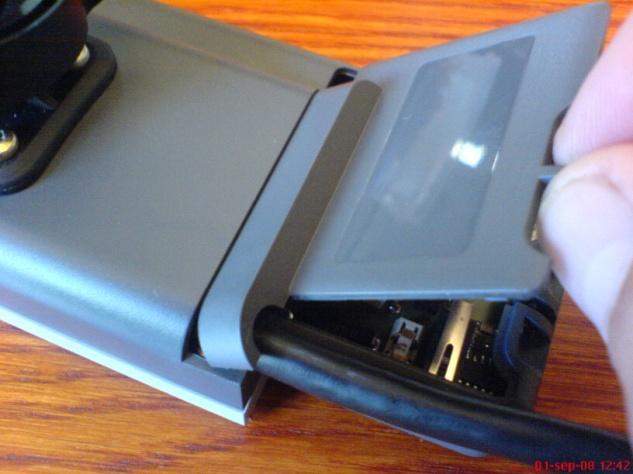

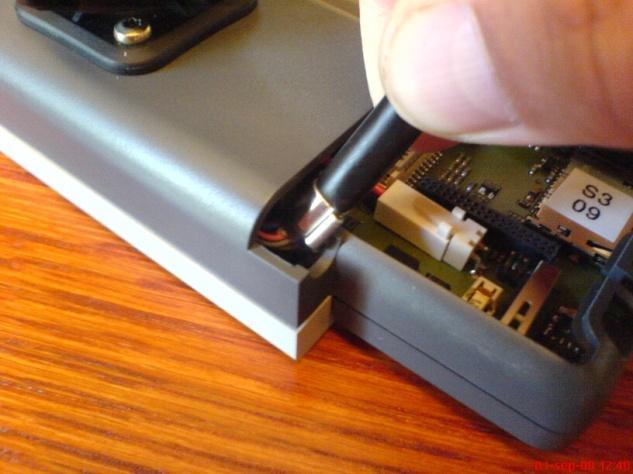

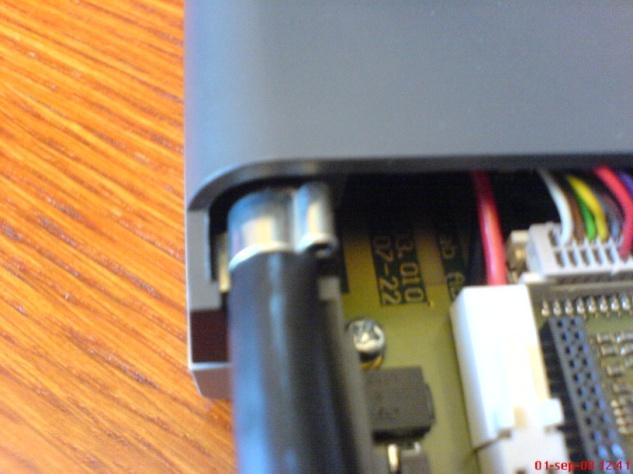

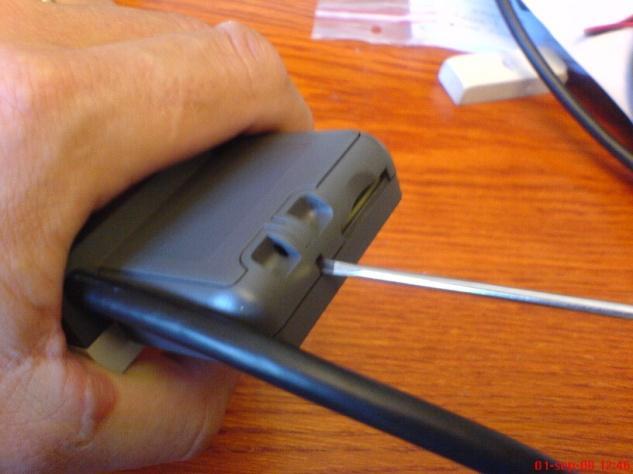

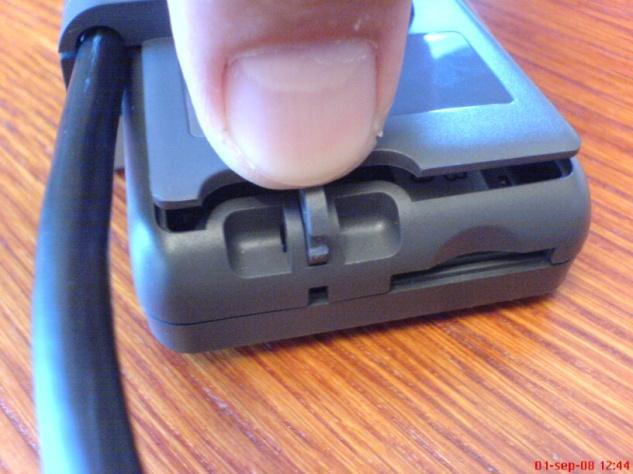

11 11 (36) För in ledningarna under bakstycket och lägg dragavlastningen på plats. Kontrollera att alla ledningar ligger i urtagningen i plasten. Lägg sedan på locket och med milt våld tryck ner låsanordningen på plats. Öppnande av luckan ska ske med specialverktyg eller en smal skruvmejsel. Användande av annat föremål kan skada elektroniken inne i manöverenheten.

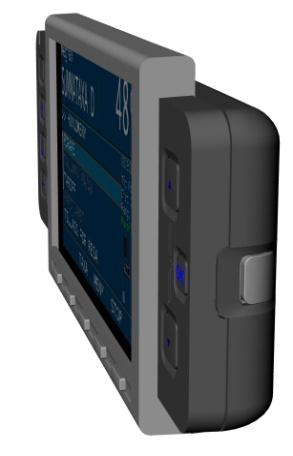

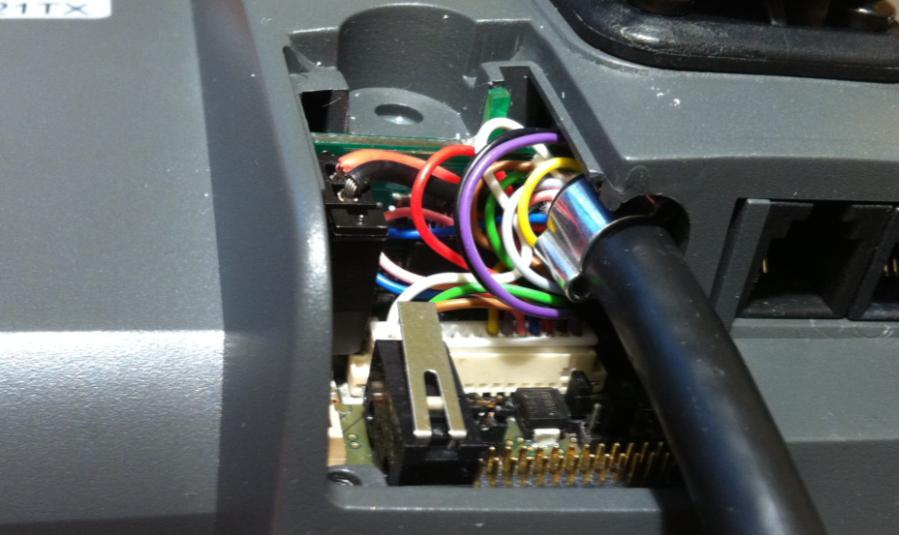

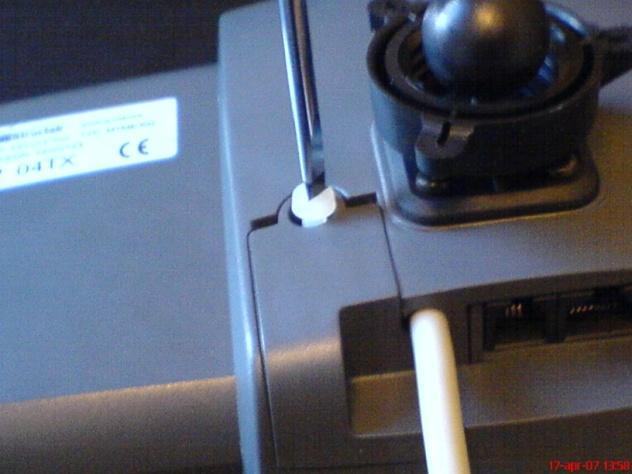

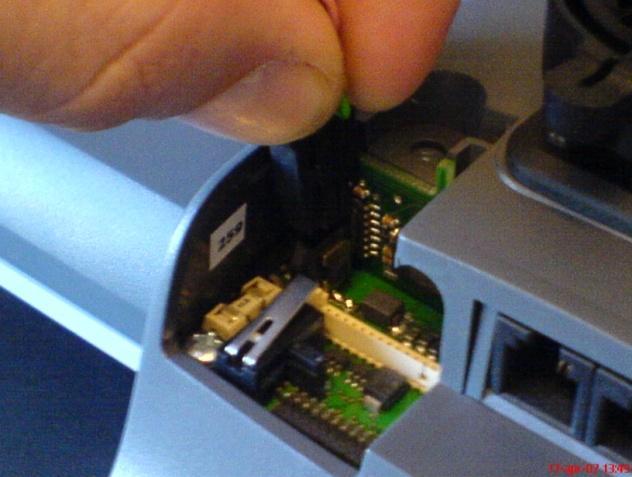

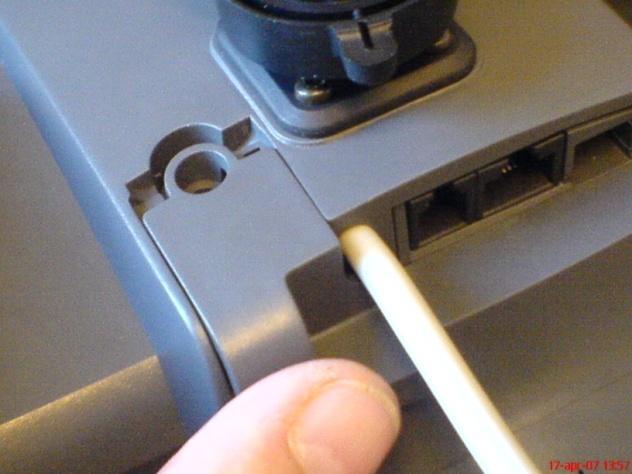

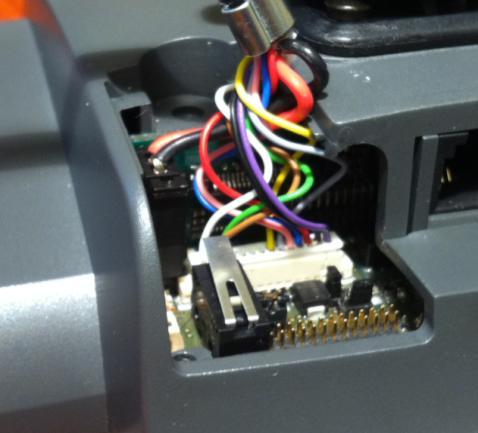

12 4.4 MANÖVERENHET MTME (36) Anslut kablarna på avsedda platser. Lägg kabelns dragavlastning innanför avsedd kabelgenomföring i skärmen. Skjut in plombluckan på plats och lås fast den med medföljande nylonskruv. OBS! Dra inte åt skruven för hårt, då gängorna lätt kan skadas. Annan skruv än den medföljande skruven får inte användas.

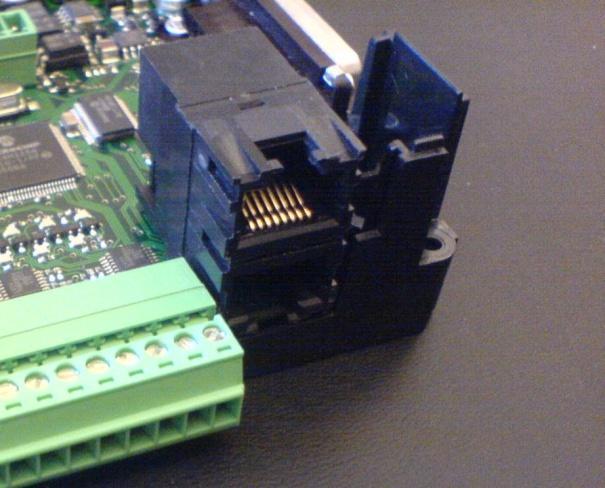

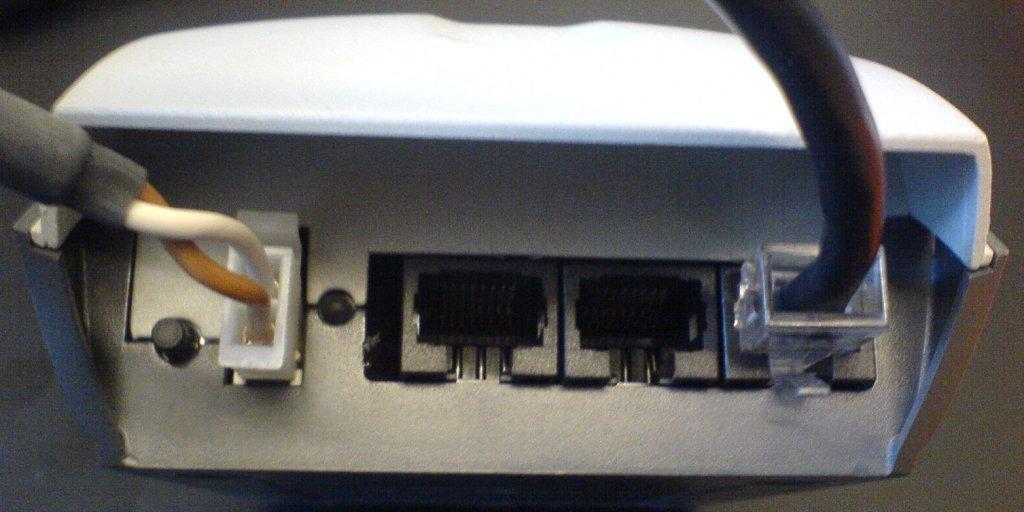

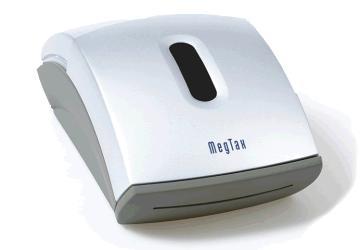

13 13 (36) 4.5 SKRIVARE MTPR200 Skrivaren MTPR200 ansluts till kopplingsboxen i den nedre modularkontakten jämte reläkontakten. Kabelns andra ända monteras i skrivarens tredje modularkontakt. Skrivaren spänningssätts sedan med eget kablage. Vit = 12V Brun = GND

14 14 (36) 5 PLOMBERING (utdrag ur STAFS 2006:19) 1. Efter installation enligt 2-4 och besiktning enligt 5-7 och 9 med godkänt resultat skall följande enheter av och funktioner hos taxameterutrustningen respektive taxifordonet plomberas. a) Den eller de enheter som innehåller de ackumulerande registren och dess fastsättning i fordonet. b) Tillgången till den eller de programmeringsnivåer och den eller de enheter som innehåller dessa, där uppgifter om taxiföretagets namn, taxiföretagets person eller organisationsnummer, taxifordonets registreringsnummer och taxameterkonstant kan ändras. c) Signalledningens anslutning till fordonet och till taxametern. d) Anslutningar för ledning för spänning och jord inklusive eventuell säkring, med undantag av anslutningar mellan fordonet och dess ackumulatorbatteri. 5.1 PLOMBERING SIGNALLEDNING (PULS) Används en obruten ledning från MTKB300 (där ledningens ena ända blir plomberad av MTKB300) räcker det att ledningen plomberas fast där signalledningen ansluts till fordonet. Detta kan i sig variera kraftigt mellan olika bilmodeller hur lätt eller svårt detta blir. I vissa fordon måste även en Canbus adapter anslutas till fordonets egna uttag, som också bör plomberas fast. Man kan i dessa fall även använda sig av plombboxar för att plombera skarvning.

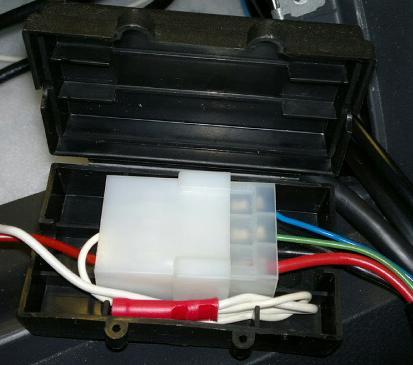

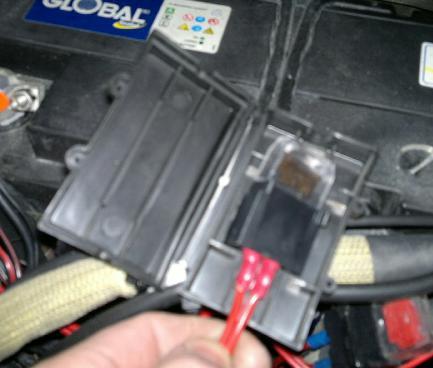

15 15 (36) 5.2 PLOMBERING STRÖMFÖRSÖRJNING Anslutningarna på batteriet ska anordnas på så vis att det går att lossa batterikabelskorna från batteriet utan att plomberingen bryts. Jordledning kan även plomberas fast direkt mot fordonets chassi. Undvik därför i det längsta att ansluta strömförsörjningskablarna på batterikabelskornas åtdragningsbult/mutter. På många bilmodeller finns pinnbultar eller gängade hål för montering av extra kablar. Dessutom ska även taxameterns säkring plomberas. Till detta används även här enklast en plombbox. Det som kraven säger är att strömförsörjningen inte ska kunna brytas utan att plombering bryts eller att fordonet görs obrukbart. Andra ändan på den obrutna strömförsörjningsledningen ansluts i MTKB300 och blir då fastplomberat av dess plombering. Mekanisk plombering skall vara så utförd att den inte kan brytas utan att tydliga spår uppkommer.

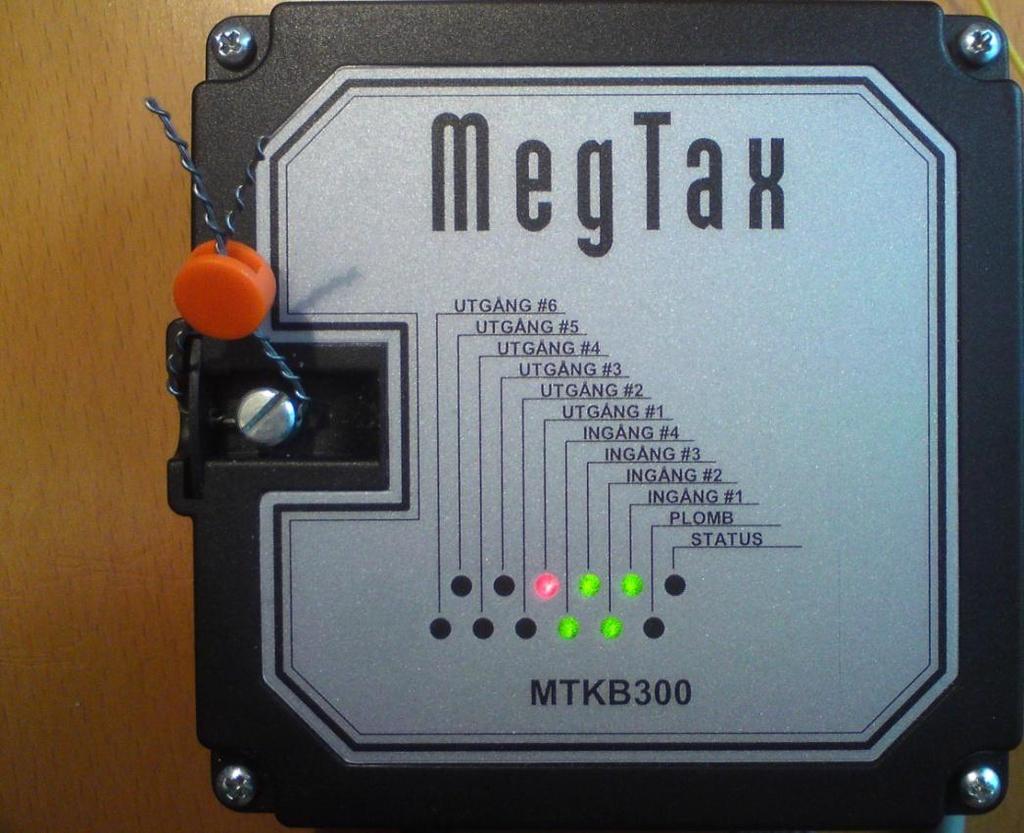

16 16 (36) 5.3 PLOMBERING MTKB300 Plomberingen utav taxametersystemet är uppbyggt så att MTME300/350 är elektroniskt plomberad till MTKB300 som i sin tur är mekaniskt plomberad i fordonet. Den elektroniska plomberingen av MTME300/350 till MTKB300 gör att MTKB300 känner av att luckan på MTME300/350 öppnas och därmed bryts plomberingen. Det här fungerar även om systemet är spänningslöst. Det finns en liknande funktion i MTKB300 som gör att plomberingen bryts om plombskruven skruvas upp eller locket tas bort. När den elektroniska plomberingen har varit bruten återställs den genom att plomberingen i MTKB300 först bryts och sedan återställs. Då måste även luckan på MTME300/MTME350 vara på plats. Den mekaniska plomberingen utförs med plomberingstråd och plomb som ska förses med verkstadens tång-nummer enligt bild nedan. Om kopplingsboxen inte är monterad enligt punkt 4.2, måste plomberingstråden även fästas i någon av fordonets fasta karossdelar. Plombindikator Den elektroniska plomberingens status visas med en lysdiod på MTKB300. Indikatorfunktionen har en periodtid på ca 5s och fungerar så att antalet blinkningar under en period varierar beroende på vilken status plomberingen har. De olika indikeringar som finns och vilken betydelse de har beskrivs i tabellen nedan. Antal blinkningar 1 Systemet är elektroniskt plomberad. Betydelse 2 Den elektroniska plomberingen har inte återställts efter att ha varit bruten. 3 Plomberingen i MTME300/350 är bruten. 4 Plomberingen i MTKB300 är bruten. 5 Plomberingen är bruten både i MTKB300 och MTME300/350.

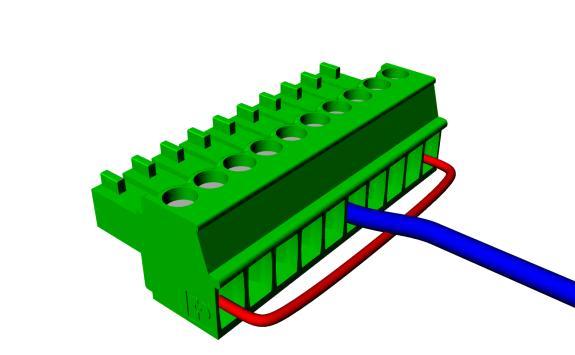

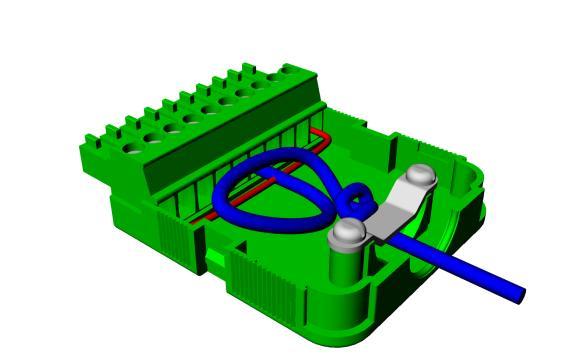

17 17 (36) 5.4 PLOMBERING TAKLAMPA (ENDAST VID TILLSATSANORDNING NORGE) För att säkerställa att taklampefunktionen följer de norska föreskriftern, ska reläkontakten på MTKB300 där plomberas. Om kontakten kopplas ur kommer taxametern att registrera detta och gå i FEL-läge. Anslut bygelsladd mellan de yttre anslutningarna i kontakten. Och anslut jordstyrningen till lediglampans relä på OUT 1. Lägg kontakten i underdelen och utför dragavlastning på lämpligt sätt. Sätt på överdelen och klistra på plomberingsetiketter över kåpans låsningar

18 18 (36) 6 FUNKTIONER VIA SERVICEMENYN Inträde i servicemenyn kan bara ske med plomskruven på MTKB urskruvad och förare utloggad. För terminal MTME 300/350 återfinns servicemenyn under FÖRARE / SERVICEMENY. I annat fall är denna rad gråmarkerad. Följande val finns tillgängliga: KLOCKSTÄLLNING TAXIFÖRETAG PLOMBFÖRETAG TYP-SERIENUMMER INSTÄLLNINGAR PULSINGÅNG TAXAMETERKONST. TIDMÄTNING LADDN.KONFIG DIAGNOSTIK. ÅTERSTÄLL VER.HIST FABRIKSÅTERST. 6.1 KLOCKSTÄLLNING Ställ tid Tid matas in med HHMM, ENTER Stall datum matas in med ÅÅMMDD, ENTER 6.2 TAXIFÖRETAG Gå in Taxiföretagsmenyn, menyval 1 i inställningsmenyn. Mata in följande uppgifter. Organisationsnummer Företagsnamn Gatuadress Postnummer Ort Taxinr Företagsnummer Registreringsnummer

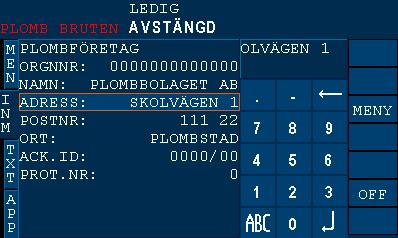

19 19 (36) 6.3 PLOMBFÖRETAG Organisationsnummer Företagsnamn Gatuadress Postnummer Ort ID-nummer på plomberingstång Protokollnummer på Swedacs kontrollrapport 6.4 SERIENUMMER Här ska taxameterns olika delars serienummer registreras. Dessa kan hämtas från enheterna genom att trycka på snabbtangent HÄMT. Tillsatstyp och språkkod skall ALLTID stå till 1 för svensk taxameter eller 2 för norsk. Flaggor: För kontroll om emv-terminal är påkopplad (Norge) sätt här Krav i norge om taxametern är konfigurerad för emv-terminal ska denna vara påkopplad. Taxameter: Kopplingsbox : Skrivare: EMV: Key: (för inmatning av aktiveringskod, används ej idag) 6.5 INSTÄLLNINGAR I denna meny ska taxametern ställas in efter påkopplade enheter och för hur taxametern ska kommunicera med olika beställningscentraler. Utförligare beskrivning om detta under punkt 6. Kan även laddas in via SD-kort. 6.6 PULSINGÅNG Utförligare beskrivning av inställningar finns under avsnitt 9. PULSINSTÄLLNINGAR Pulsformat MPF Amplifer MPF Filter Resistor MPF High Treshold MPF Low Treshold MPF Ref. Voltage MPF Pos. Voltage MPF Flags 6.7 TAXAMETERKONST. Manuellt Mätning Mätning prescaler Mätning prescaler används om pulstalet överstiger pulser/km.

20 20 (36) 6.8 TIDMÄTNING Starta tidmätningen inne i denna meny med ett tryck på <OK>/<YES>-knappen. Mätningen avslutas med ytterligare ett tryck på <OK>/<YES> då mättiden har förflutit. 6.9 LADDN. KONFIG Under denna meny kan uppgifter som registreras under servicemenyn samt trafikledningsinställningar laddas in med hjälp av ett servicekort. Uppgifterna förs över till servicekortet via mjukvara eller DIAGNOSTIK Under denna meny kan servicetekniker få information om inkommande spänning, plomberingsstatus, inkommande pulser mm ÅTERSTÄLL VER.HIST Då uppdatering via administrationsmenyn bara kan göras 4 gånger under ett år, måste detta återställas bakom plomb i servicemenyn för att fler uppdateringar ska kunna genomföras i administrationsmenyn FABRIKSÅTERST. Kan och ska endast utföras av auktoriserad personal.

21 21 (36) 7 TLED-INSTÄLLNINGAR EMV-terminal Streckpenna 0 (om streckpenna, sätt 1) Skrivare GPS MBX Modem CommBox Poll ID Poll Adress 0 = Ingen 1 = EMV-terminal Hypercom M = EMV-terminal Sagem ML-30 (kräver MTCOM310) Välj typ av skrivare 0 = Ingen (ej tillåtet för svensk eller norsk taxameter) 5 = MTPR200 0 = Ingen 3 = Globalsat 0 = Ingen (används ej) 0 = Ingen 1 = MTCOM300 2 = MTCOM310 Beställningscentralens nummer vid HD-Poll. Taxibilens unika radioadress vid HD-Poll. FLAGGOR Skall normalt stå inverterar taklampestyrningen på MTKB inverterar funktion för inloggad förare aktiverar larmfuktionen (aktiverar och inverterar alla funktioner) System Taxi Komm Taxi Adr Ext Centr 1-5 System FTJ 1-5 Länk FTJ 1-5 Ange här vilket trafikledningssystem taxi använder 0 = Inget 1 = Standard/Holmedal 2 = OTT 10 = DDS 0 = Inget 4 = GPRS (används i specialfall mot trafikledning) Ange här vilken typ av FTJ-central som taxi kör mot. 0 = inget 3 = Planet 4 = Sam 3001 Standard 5 = Sam 3001 Utökad 6 = Sam 3001 Bok 7 = Trapeze (Pass) 8= ibooking 9 = SAMPLAN Specialinställningar för externa centraler Om Ftj går via taxi system sätt 0001, annars 0000

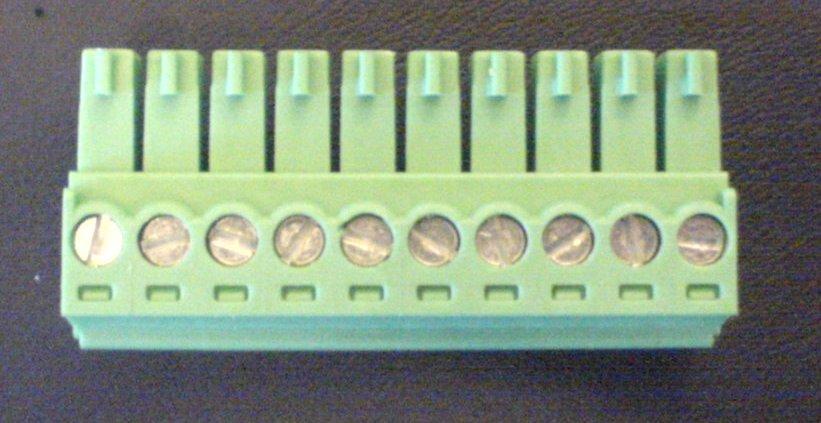

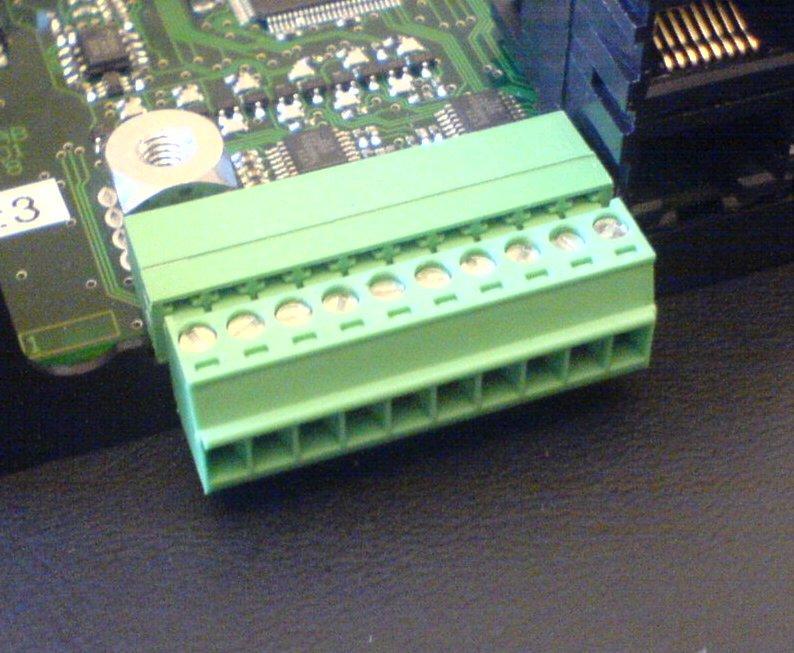

22 8 ANSLUTNINGAR 8.1 RELÄKONTAKT 22 (36) I reläkontakten finns ett antal reläfunktioner. Lediglampan styrs med yttre relä från Digital utgång relä 1, se nästa sida för inkoppling. Digital utgångrelä 6 Digital utgång relä 5 Digital utgång relä 4 Digital utgång relä 3 Digital utgång relä 2 Digital utgång relä 1 Digital ingång 4 Digital ingång 3 Digital ingång 2 Digital ingång 1

23 23 (36) 8.2 INKOPPLINGSEXEMPEL, TAKLAMPA 12 V 12 V GND MTKB300 (utgång aktivt låg) 12 V 12 V GND MTKB300 (utgång aktivt låg) 12 V GND 12 V MTKB300 (utgång aktivt hög) 12 V 12 V GND MTKB300 (utgång aktivt hög) N.O = relä av typen Normally Open, N.C = relä av typen Normally Closed. För att sätta reläutgången på MTKB300 aktivt låg, sätt FLAGGOR till eller För aktivt hög sätt FLAGGOR till

24 9 PULSINSTÄLLNINGAR 24 (36) Under denna meny kan pulsingången ställas i olika lägen. Följande pulstyper kan ställas in; open-collector, push-pull och sinus. Pulsintervallen skall ligga mellan pulser/km och pulser/km. Den första raden är till för att ställa generella värden och är till den största delen det enda som behöver ställas in. Standardinställning är 7 (open-collector, upp till pulser/km och 10kΩ pull-up). I händelse av att de inställningar som beskrivs i tabellen nedan inte skulle fungera för någon givartyp kan inställning #0 användas men då måste alla parametrar anges manuellt, det här bör endast göras på inrådan utav. Pulsinställningarna är anpassade för olika givartyper, inställning #1 och #2 är för sinusgivare. Inställning #3 och #4 är för givare med push-pull-utgång, #5 och #6 är för open-collector-givare som kräver stark pull-up (1kΏ). Inställning #7 och #8 är för opencollector-givare som behöver halv-stark pull-up (10kΏ), #9 och #10 är för opencollector-givare som bara behöver svag pull-up (100kΏ). Udda inställningar (#1, #3, #5, #7 och #9) skall användas vid låga pulstal mindre än ca pulser/km (fungerar upp till ca pulser/km). Jämna inställningar (#2, #4, #6, #8 och #10) skall användas vid höga pulstal. De här inställningarna skall fungera för pulstal upp till ca pulser/km. I tabellen nedan finns en sammanställning av pulsinställningarna.

25 25 (36) 9.1 TABELL ÖVER PULSINSTÄLLNINGAR: Inställning Givartyp Rekommenderat pulstal 0 Manuel inställning Manuel inställning 1 Sinus Upp till ca Sinus Från ca till ca Push-pull Upp till ca Push-pull Från ca till ca Open-collector (1kΏ pull-up) Upp till ca Open-collector (1kΏ pull-up) Från ca till ca Open-collector (10kΏ pull-up) Upp till ca Open-collector (10kΏ pull-up) Från ca till ca Open-collector (100kΏ pull-up) Upp till ca Open-collector (100kΏ pull-up) Från ca till ca Sinusinställningarna detekterar AC-pulser med amplitud ner till 200mV peak-to-peak. Signalens DC-nivå spelar ingen roll i det här fallet. För övrigt får signalen aldrig överstiga taxametersystemets matningsspänning eller understiga -6V. Push-pull-inställningarna kräver att den låga nivån går under 1V och att den höga nivån går över 2V. Även för de här inställningarna gäller att signalen inte får överstiga systemets matningsspänning eller undertiga -6V. När open-collector-inställningarna används gäller samma omslagsnivåer som för push-pull (1V och 2V) samt att systemets matningsspänning inte får överstigas eller att -6V inte får understigas. Eftersom open-collector-givare sänker ström gäller att den måste klara att sänka tillräckligt stor ström för att spänningsnivån skall sjunka under 1V och den får inte läcka så mycket ström att nivån inte överstiger 2V. Hur stora de här strömmarna får/måste vara beror på pull-up-motståndets storlek och systemets matningsspänning. Pull-up-motståndet kopplas till matningsspänningen.

26 26 (36) 10 PROGRAMMERING AV LOGGA (MTPR200) Programmet LogoLoader som används kan hämtas på Structabs servicesida. Detta program används för att överför logga till skrivarna. Dessa logotyper skrivs ut på anrop från taxametern. Tillverkning av logo-filer görs av ANSLUTNING Lossa först båda kablarna från skrivaren. Anslut skrivarens RS-232 port (den längst från spänningsmatningen) till datorns serieport. Om man använder programmeringskablaget skall raderabrytaren på adaptern vara i läge från. Anslut matningsspänning till skrivaren. 1 B A ÖPPNA LOGGOLOADER PROGRAMMET. INSTÄLLNING Välj önskad Comport och klicka Connect (1) 1, om porten var ledig och konfigurationen fungerade kommer en grön indikator tändas till höger om Connect-knappen. Connect-knappen(1) kommer nu att ändra funktion till Disconnect som kan användas om man av någon anledning vill släppa porten igen. Processorval Skrivarens processor är antingen av typ FA eller AFA. Dessa båda har lite olika algoritmer för programmering därför finns detta val. Grundregeln är att autodetect alltid skall användas, endast om detta inte fungerar skall typ väljas manuellt. Skrivare med serienummer under har FA-processor, 1 Siffror och bokstäver inom parantes hänvisar till numrering på bild 1 som visar skärmdump från programmet.

27 27 (36) serienummer mellan och har AFA-processorer. Serienumret är de fem sista siffrorna på typetiketten. OBS. det kan fungera att ställa in FA även för AFA men detta är inte att rekommendera då det kan skada processorns minnen!! 10.3 LADDA LOGO Ett tryck på knappen Load Logo (2) kommer att öppna en dialogruta för val av logofil, en giltig logofil har ändelsen.mpl (MegTax Printer Logo format, skapas av ). Logon kommer nu att visas i fältet A i programmet. Programmet stöder även inställning av blankrader före och efter logon, detta ställes in i fält (4) och (5). Default är 35 före och 35 efter. Överföring av logga Ett tryck på knappen ProgramLogo1 eller ProgramLogo2 (3) kommer att överföra logon i fältet till skrivaren. Information om vad programmet gör visas i loggen(b), om programmeringen lyckades resp. misslyckas så kommer detta skrivas i loggen. Oavsett om programmeringen lyckades eller inte så måste skrivaren resetas(bryt strömmen någon sekund) innan man kan göra något mera med den, gäller även innan nästa försök vid misslyckad programmering.

28 28 (36) 11 PROGRAMÄNDRING (MTPR200) Vad behövs PC med serieport + fullkopplad seriell kabel Programmeringsadapter tillhörande kabel Programmet MTPR-200 Programmerare Eventuellt Skrivarprogramvara (*.cde fil) 11.1 INSTALLATION AV PROGRAMMET Kör filen MTPR200Prog_Setup.exe, denna kommer nu att starta ett installationsprogram av standard typ. Installationsprogrammet installerar och konfigurerar även senaste (2009 v1.06) skrivareprogramvaran på PC:n. Alltså kan du om du vill använda denna, hoppa direkt till avsnittet Programmera ÄNDRA/KONFIGURERA SKRIVARPROGRAMVARA Används då/om det kommer en ny version av skrivarprogramvaran. Kopiera den önskade skrivarprogramfilen (*.cde) till installationsbiblioteket, default c:\program\structab\mtpr200prog\. Öppna filen mtpr200prog.ini med Notepad, en bit ner i denna finns en rad som börjar Program= filnamn.cde ( filnamn utbytt mot något annat) ändra det som står efter likamedtecknet till namnet på skrivarprogramfilen (*.cde). Ex. om skrivarprogramfilen heter MTPR200_106.cde skall raden se ut så här Program=MTPR200_106.cde Spara mtpr200prog.ini. Stäng Notepad PROGRAMMERA Anslut adaptern till datorns serieport, antingen direkt eller med en seriekabel. Anslut skrivaren till programmeringsadaptern m.h.a. den medföljande RJ-45 kabeln. Kabeln skall kopplas till skrivarens RS-232 port (den längst från spänningsmatningen). Sätt brytaren på programmeringsadapter i läge radera. Starta programmet, finns under Start/Programs/Structab/MTPR-200 Programmerare.

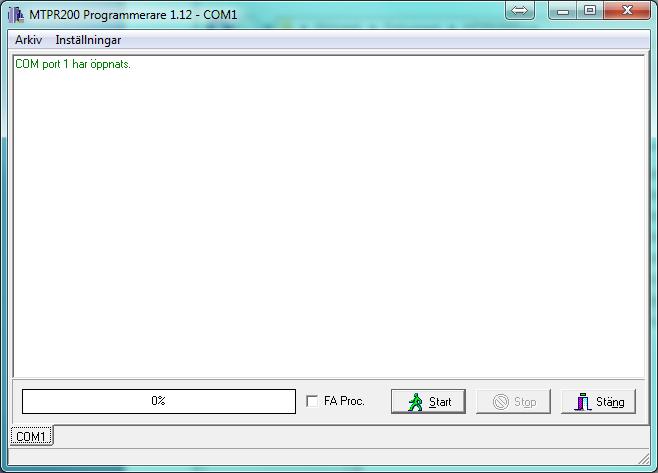

29 29 (36) Välj öppna portar i programmets arkiv meny, du får nu upp en lista på datorns tillgängliga portar. Välj den du ska använda, och klicka OK, om porten fungerade att ansluta så kommer fönstret att ändra utseende, programmet är nu klart att programmera skrivare. Klicka på Start-knappen, programmeringen startar och loggen kommer att visa lite status information. Efter ca 1 min så är programmeringen klar. (OBS Programmet kan ej avgöra vilken processortyp skrivaren är utrustad med (FA eller AFA). Om programmet ej kan programmera skrivaren, prova att bocka för i kryssboxen FA Proc.)

30 30 (36) 12 ANVÄNDARHANDLEDNING MTME300/350 BOOTLOADER Bootloadern används för självtest samt starta upp applikationsprogrammet för MTME300/350. Bootloadern har även ett användargränssnitt som används vid service. Med det kan man uppdatera applikationsprogram, ändra inställningar, kalibrera pekskärmen och formatera det interna dataflash minnet. Denna handledning beskriver de vanligaste funktionerna i Bootloadern för MTME300/350 och är avsedd för personer som installerar och servar MegTax START AV BOOTLOADER Bootloadern startas efter spänningspåslag med <NO> knappen då plombluckan på MTME300/350 är öppen. För att komma åt bootloaderns funktioner så krävs dessutom att ett giltigt servicekort då sitter i SD-kortläsaren. Servicekort erhålls av BOOTLOADERNS OLIKA FUNKTIONER Indikeringar för service Varje gång enheten startar görs en självtest. Då fel upptäcks så indikeras detta vid OK-knappen (mellan pil upp och pil ner) med ett antal röda blinkningar (MTME350) och gröna diod blinkningar vid SD-kortsläsaren (MTME300) följt av 2 sekunders paus enligt: Antal Orsak blinkningar 1 Odefinierat fel 2 Hårdvara stöds ej av bootloadern 3 FPGA revision stöds ej 4 Checksumma fel i bootloadern 5 Fel på databussen för RAM 6 Fel på adressbussen för RAM 7 Dataflash ej formaterat vid start av applikationsprogrammet Serviceläge Bootloadern har två olika servicelägen som styr vilka funktioner som är tillgängliga. Val av serviceläge görs genom att ändra jumper J22. J22 sluten: J22 öppen: Om giltigt servicekort sitter i SD kortläsaren samt plomb bruten så visas bootloadermeny på LCD skärmen (annars startar terminalens applikationsprogram) Testläge som endast används vid tillverkning eller felsökning på fabrik.

31 31 (36) 12.3 MENYSYSTEM Med hjälp av ett menysystem kan man utföra olika funktioner. Val i meny sker med hjälp av knappsatsen. För närvarande är menysystemet på engelska. Bootloaderns meny visas i fönster på LCD skärmen. Till höger i fönstret visas även status för laddade applikationsprogram, namn på programversionen, val av aktivt program mm. Enl. Figur 1. Menyrader som avslutas med tre punkter indikerar att det finns undermeny på dessa. Meny Terminaltyp Aktiv bank Programversion bank A Status för bank A Programversion bank B Status för bank B Status Serv.prg Figur 1: Menyfönster Eftersom inte intensiteten för bakgrundsbelysningen går att ställa in i bootloadern så finns en timer som släcker den efter 1 minut vid inaktivitet. Belysningen tänds nästa gång knappsatsen används.

32 Huvudmeny 32 (36) Menyval HardwareTest LoadProgram Settings Service Restart Funktion Gör en test av hårdvaran och rapporterar bootloaderns version. Ladda systemprogram i program bank. Ställ in Terminaltyp och aktiv programbank. Ladda serviceprogram som erhålls från structab vid behov.. Omstart av MTME300/ LoadProgram meny

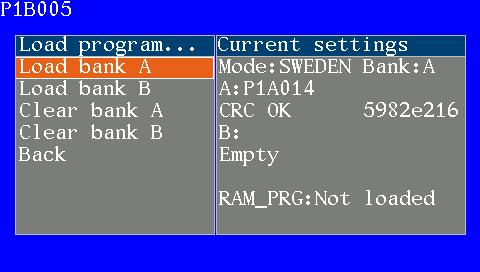

33 33 (36) Menyval Funktion Load bank Ladda systemprogram från SD-kort till programbank A eller B. Om status för aktuell bank inte är empty/tom så måste den tömmas först. Clear bank Töm programbank A eller B. Back Gå till huvudmeny Laddning av applikationsprogram Det finns möjlighet att lagra två stycken applikationsprogram i varsin programbank, A och B. Applikationsprogram erhålls vid behov från Structab. Filen med det program som ska laddas ska finnas på service SD-kortet och ha namnet mt_prg.bin. För att kunna ladda ett program till en bank måste den ha status Empty/tom. Om den inte är tom måste den först tömmas. Då programladdningen börjar visas en förloppsindikator nederst på skärmen. När den kommit till ca 80 % påbörjas överföringen till aktuell banks flashminne. Det kan ta ca 3 minuter. Under tiden programladdningen pågår kan ev. bakgrundsbelysningen slockna pga. inaktivitetstimern. Belysningen startar igen då en tangent på knappsatsen trycks ner. Programladdningen är klar när ett fönster meddelar detta. För att kvittera meddelandet Används OK tangenten. För att det laddade programmet ska användas nästa gång MTME300/350 startar måste aktuell bank ställas in som aktiv bank i settings-menyn Settings meny

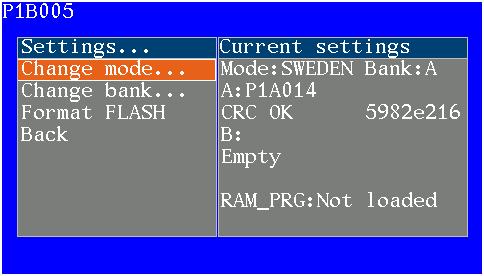

34 34 (36) Menyval Change mode Change Bank Touch Format Flash Back Funktion Ändra terminaltyp. Skall vara SLL eller SWEDEN för korrekt funktion. Ändra vilken programbank som är aktiv. Kalibrering av pekskärm (endast MTME300) Formatera dataflash Gå till huvudmeny Change mode Ändring av terminaltyp görs på följande sätt: Välj Change mode och tryck <OK>/<YES>. Lista på olika typer visas då i menyn. Välj och tryck <OK>/<YES>. Mode kommer då att visa det som valts Change bank Ändrar vilken programbank som ska var aktiv. Efter ändring visas den bank som valts till höger efter mode Kalibrering av pekskärm (endast MTME300) Kalibrering genomförs på följande sätt: Tryck på <YES>-tangenten utan att röra pekskärmen. Peka sedan på markören samtidigt som du trycker <YES>. Upprepa med de två följande markörerna. Efter detta kan kalibreringen testas genom att föra ett pekdon över skärmen. Om allt är bra, tyck <YES> för att spara kalibreringen, annars <NO> Formatering av Dataflash Data-flash är ett minne som används för att lagra permanent data. För att terminalens applikationsprogram ska kunna använda data-flash måste det formateras. Observera att en formatering av data-flash raderar all permanent data. Data som påverkas är: 1. Pågående luftladdning av terminalens applikationsprogram kommer att starta om. Används endast i ftj. konfiguration. 2. Statiska listor försvinner vilket kommer att innebära längre uppstartstid när de återställs nästa gång terminalen startar.. Då man väljer att formatera data-flash så visas ett fönster som indikerar om data-flash redan är formaterat eller inte. Oavsett vilket kan man välja att formatera data-flash genom att trycka <OK>/<YES> tangent eller <NO> för att avbryta.

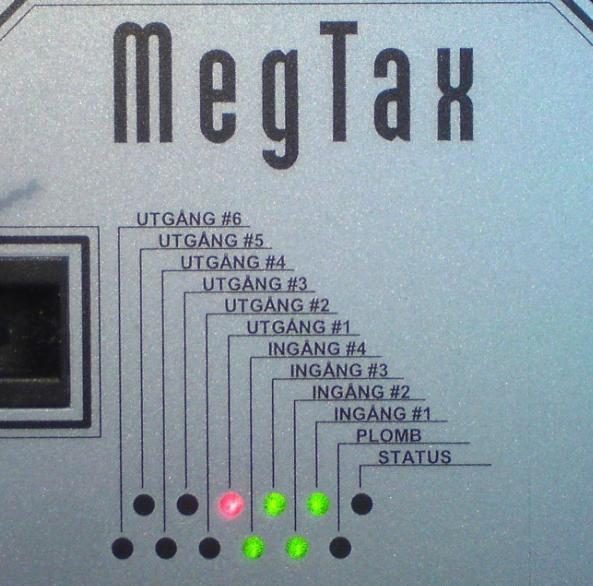

35 13 FELSÖKNING 35 (36) 13.1 STATUSINDIKERING MTKB300 På kopplingsboxen finns en grön LED som visar systemets status. Statusindikator Antal blinkningar Betydelse 1 Normal 2 Terminal ej ansluten 3 Skrivare ej ansluten 4 Backup-batteri håller på att fallera 5 Inspänningen är för låg 6 Ett fel har detekterats på kortläsaren

36 36 (36) 13.2 STATUSINDIKERING MTME350 På MTME350 finns det en grön LED innanför plombluckan. Den kan ses genom SDkortsporten när luckan är på. Följande indikeras med blinkningar och pip i högtalaren. Normal drift Avstängd Spänningstillslag 1 blink : ON-Key Reset Omstart Avstängningskommando från processorn PIC omstartad Omstart i avstängt läge Problem med spänningstillslag Oväntat problem med spänningsmatningen 2 blink i sekunden med lägre ljusstyrka emellan 1 blink var 5:e sekund 4 blink i sekunden Liten paus, ett blink, liten paus 2 blink Liten paus, längre blink 3 blink 4 blink 5 blink, och 5 pip i högtalaren 7 blink och 7 pip i högtalaren
