1 Drivsystemelektronik \ Drivsystemautomation \ Systemintegration \ Service Handbok MOVIDRIVE MDX60B/61B Funktionell säkerhet Utgåva 09/ / SV

2 SEW-EURODRIVE Driving the world

3 Innehållsförteckning 1 Viktiga anvisningar Användning av handboken Säkerhetsanvisningarnas uppbyggnad Garantianspråk Ansvarsbegränsning Upphovsrätt Dokumentets innehåll Ytterligare dokumentation Integrerad säkerhetsteknik Säkert tillstånd Säkerhetskoncept Schematisk beskrivning av "Säkerhetskoncept för MOVIDRIVE B" Säkerhetsfunktioner Begränsningar Säkerhetstekniska krav Tillåtna apparater Krav på installationen Krav på en extern säkerhetsrelaterad styrning Idrifttagningskrav Krav på drift Uppbyggnadsvarianter Allmänna anvisningar Krav Separat frånkoppling Gruppfrånkoppling Tekniska data Säkerhetsmärkvärden Elektronikdata : Signalplintrad säkerhetskontakt för STO Index Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 3

4 1 Viktiga anvisningar Användning av handboken 1 Viktiga anvisningar 1.1 Användning av handboken Handboken är en integrerad del av produkten och innehåller viktiga anvisningar för drift och underhåll. Handboken vänder sig till alla personer som arbetar med installation, idrifttagning och service på produkten. Handboken måste hållas tillgänglig i läsligt skick. Anläggnings- och driftsansvariga, samt personer som under eget ansvar arbetar med apparaten, måste läsa handboken i sin helhet och förstå dess innehåll. Vid oklarheter eller behov av ytterligare information, kontakta SEW-EURODRIVE. 1.2 Säkerhetsanvisningarnas uppbyggnad Säkerhetsanvisningarna i denna montage- och driftsinstruktion är uppbyggda på följande sätt: Symbol SIGNALORD! Typ av fara samt farokälla. Möjliga konsekvenser om anvisningen inte följs. Åtgärder för avvärjande av fara. Symbol Signalord Betydelse Konsekvenser om anvisningen inte följs Exempel: FARA! Omedelbar livsfara Dödsfall eller svåra skador VARNING! Möjlig farlig situation Dödsfall eller svåra kroppsskador Allmän fara OBS! Möjlig farlig situation Lättare kroppsskador Specifik fara, t.ex. elektriska stötar OBS! Risk för skador på utrustning och material Skador på drivsystemet eller dess omgivning OBS Nyttig information eller tips. Underlättar hanteringen av drivsystemet. 4 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

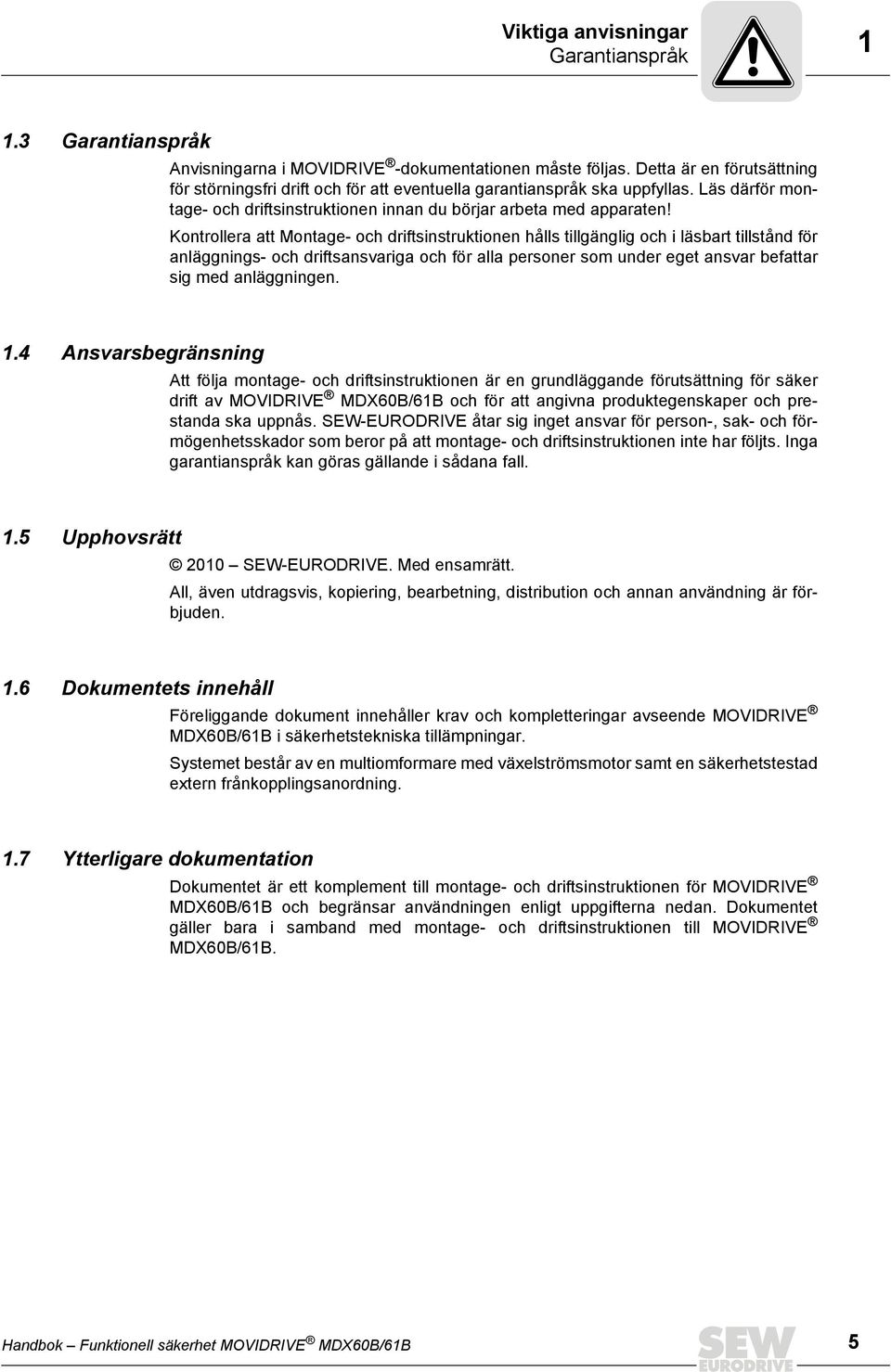

5 Viktiga anvisningar Garantianspråk Garantianspråk Anvisningarna i MOVIDRIVE -dokumentationen måste följas. Detta är en förutsättning för störningsfri drift och för att eventuella garantianspråk ska uppfyllas. Läs därför montage- och driftsinstruktionen innan du börjar arbeta med apparaten! Kontrollera att Montage- och driftsinstruktionen hålls tillgänglig och i läsbart tillstånd för anläggnings- och driftsansvariga och för alla personer som under eget ansvar befattar sig med anläggningen. 1.4 Ansvarsbegränsning Att följa montage- och driftsinstruktionen är en grundläggande förutsättning för säker drift av MOVIDRIVE MDX60B/61B och för att angivna produktegenskaper och prestanda ska uppnås. SEW-EURODRIVE åtar sig inget ansvar för person-, sak- och förmögenhetsskador som beror på att montage- och driftsinstruktionen inte har följts. Inga garantianspråk kan göras gällande i sådana fall. 1.5 Upphovsrätt 2010 SEW-EURODRIVE. Med ensamrätt. All, även utdragsvis, kopiering, bearbetning, distribution och annan användning är förbjuden. 1.6 Dokumentets innehåll Föreliggande dokument innehåller krav och kompletteringar avseende MOVIDRIVE MDX60B/61B i säkerhetstekniska tillämpningar. Systemet består av en multiomformare med växelströmsmotor samt en säkerhetstestad extern frånkopplingsanordning. 1.7 Ytterligare dokumentation Dokumentet är ett komplement till montage- och driftsinstruktionen för MOVIDRIVE MDX60B/61B och begränsar användningen enligt uppgifterna nedan. Dokumentet gäller bara i samband med montage- och driftsinstruktionen till MOVIDRIVE MDX60B/61B. Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 5

6 2 Integrerad säkerhetsteknik Säkert tillstånd 2 Integrerad säkerhetsteknik Nedan beskrivna säkerhetsteknik för MOVIDRIVE MDX60B/61B har utvecklats och kontrollerats i enlighet med följande säkerhetskrav: Kategori 3 i enlighet med EN PL d enligt EN ISO För detta ändamål har en certifiering utförts vid TÜV Nord. Kopior av TÜV-certifikatet och tillhörande rapporter översänds på begäran av SEW-EURODRIVE. 2.1 Säkert tillstånd För säkerhetstekniska tillämpningar med MOVIDRIVE MDX60B/61B har frånkopplat vridmoment definierats som säkert tillstånd (se säkerhetsfunktion STO). Säkerhetskonceptet baseras på detta. 2.2 Säkerhetskoncept Potentiellt farliga situationer med en maskin måste åtgärdas så snart som möjligt. För potentiellt farliga maskinrörelser är riskfritt tillstånd i regel detsamma som stillestånd med skydd mot återstart. Multiomformaren MOVIDRIVE MDX60B/61B kan anslutas till ett externt säkerhetsrelä. När en ansluten kommandoenhet (t.ex. nödstoppknapp med spärrfunktion) manövreras frånkopplar denna brytare alla aktiva enheter (frånkoppling av slutstegdrivningens säkerhetsanslutna 24 V-matning), som krävs för att skapa pulssekvenser i effektslutsteget (IGBT), från matningen så att de är strömlösa. Genom frånkoppling av den säkerhetsrelaterade 24 V-matningen, säkerställs att multiomformarens funktion, och därmed spänningarna för generering av ett roterande pulsmönster (som behövs för att generera ett roterande magnetfält) bryts säkert och att ingen spontan återstart är möjlig. I stället för galvanisk isolation av drivenheten från nätet med kontaktorer eller brytare, bryts 24 V-matningen för styrning av frekvensomformarens effekthalvledare på ett säkert sätt. Därmed kan inget roterande magnetfält genereras i den anslutna motorn. Den enskilda motorn kan i detta tillstånd inte utveckla något vridmoment, även om nätspänning är ansluten. 6 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

7 Integrerad säkerhetsteknik Schematisk beskrivning av "Säkerhetskoncept för MOVIDRIVE B" Schematisk beskrivning av "Säkerhetskoncept för MOVIDRIVE B" Uz+ Uz- [17] [1] SNT HV 24V int. 24V ext. SNT NV 24V int. [2] 24V ext./ 24V int. [7] 24V GND [5] [6] [4] S24V S0V24 GND 24V S0V24 S VI 24 SNT [3] MOVIDRIVE B CAN RS485 Binary IN [9] Binary OUT [16] [8] [10] Analog IN Analog OUT [15] PWM Uz+ M [11] [14] [13 ] Uz- [12] L1 L2 L [1] Switchat matningsdon för högspänning [2] Switchat matningsdon för nätspänning [3] Säkerhetsrelä/säkerhetsstyrning (extern) [4] Säkerhetsrelaterad DC-24 V-spänningsmatning [5] Switchat säkerhetsmatningsdon (SNT) [6] Potentialseparering [7] Säkerhetskrets [8] Info till säkerhetskärnan: Spänningsmatning för styrning av slutsteg OK (inte i säkerhetskretsen) [9] Spänningsmatning för styrning av effekttransistorer [10] DC-24 V-switchat säkerhetsmatningsdon frånkopplat/broms aktiv (inte i säkerhetskretsen) [11] Motor [12] Effektdel [13] Temperaturmätning [14] Positionsregistrering [15] Pulsbreddsmodulerade signaler för slutsteg [16] Säkerhetskärna [17] Fältbussanslutning Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 7

8 2 Integrerad säkerhetsteknik Säkerhetsfunktioner 2.4 Säkerhetsfunktioner Följande drivenhetsrelaterade säkerhetsfunktioner kan användas: STO (säkert frånkopplat moment i enlighet med EN ) genom frånkoppling av STO-ingången. Vid aktivering av STO-funktionen levererar frekvensomformaren ingen energi till motorn som kan ge upphov till vridmoment. Denna säkerhetsfunktion motsvarar ostyrt stopp enligt EN , stoppkategori 0. Frånkoppling av STO-ingången måste ske med lämplig extern säkerhetsrelaterad styrning/säkerhetsrelä. Följande bild visar STO-funktionen: v t 1 t v t t 1 Hastighet Tid Tidpunkt som STO löser ut vid Frånkopplingsområde 8 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

9 Integrerad säkerhetsteknik Säkerhetsfunktioner 2 SS1(c) (säkert stopp 1, funktionsvariant c i enlighet med EN ) genom lämplig extern styrning (t.ex. säkerhetsrelä med fördröjd frånkoppling). Följande procedur skall tillämpas: Drivenheten ska retarderas enligt givna börvärden längs en lämplig bromsramp. Frånkoppling av STO-ingången (= utlösning av STO-funktionen) efter en fastställd säkerhetsrelaterad fördröjning. Denna säkerhetsfunktion motsvarar styrt stopp enligt EN , stoppkategori 1. Följande bild visar SS1(c)-funktionen: v t 1 t t 2 t v t t 1 t 2 Δt Hastighet Tid Tidpunkt bromsrampen inleds vid Tidpunkt som STO löser ut vid Tid mellan det att bromsrampen inleds och STO Område för säker fördröjning Frånkopplingsområde Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 9

10 2 Integrerad säkerhetsteknik Begränsningar 2.5 Begränsningar Observera att drivenheten kan efterrotera om det inte finns någon mekanisk broms eller om bromsen är defekt (beroende på systemets friktion och masströghet). Vid generatoriska lastförhållanden kan drivenheten till och med accelerera. Detta måste observeras vid riskanalysen av anläggningen och måste eventuellt elimineras genom säkerhetstekniska tilläggsåtgärder (t.ex. säkerhetsbromssystem). Vid tillämpningsrelaterade säkerhetsfunktioner som kräver aktiv retardation (bromsning) av den farliga rörelsen, kan inte MOVIDRIVE MDX60B/61B användas ensam utan ytterligare bromssystem. Vid användning av SS1(c)-funktionen, enligt beskrivningen i kapitlet "Säkerhetsfunktioner", övervakas drivenhetens bromsramp inte på säkerhetsrelaterat sätt. I händelse av fel kan bromsfunktionen utebli under fördröjningen, eller det kan i värsta fall uppstå acceleration. I detta fall sker den säkerhetsrelaterade frånkopplingen via STO-funktionen först efter att inställd fördröjning har löpt ut (se kapitlet "Säkerhetsfunktioner"). Den därav resulterande faran måste observeras vid riskanalysen av anläggningen/maskinen, och eventuellt motverkas med säkerhetstekniska tilläggsåtgärder. FARA! Säkerhetskonceptet lämpar sig endast för att tillåta mekaniska ingrepp på driven utrustning. När STO-signalen frånkopplas finns det fortfarande spänning i mellankretsen till MOVI- DRIVE MDX60B/61B. Dödsfall eller svåra skador på grund av elektriska stötar. Frånkoppla spänningen med hjälp av en lämplig extern brytare och säkra mot oavsiktlig återinkoppling vid arbeten på drivsystemets elsystem. TIPS Vid säkerhetsrelaterad frånkoppling av DC-24 V-matningsspänningen vid (STO aktiverad) aktiveras alltid bromsen. Bromsstyrningen i MOVIDRIVE MDX60B/61B är inte säkerhetsrelaterad. 10 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

11 Säkerhetstekniska krav Begränsningar 3 3 Säkerhetstekniska krav Förutsättning för säker drift är korrekt integrering av säkerhetsfunktionerna hos MOVI- DRIVE MDX60B/61B i en överordnad säkerhetsfunktion. En anläggnings-/maskintypisk riskanalys måste alltid göras av anläggnings-/maskintillverkaren, och den måste observeras vid användning av drivsystem med MOVIDRIVE MDX60B/61B. Ansvaret för att anläggningen eller maskinen uppfyller gällande säkerhetsbestämmelser ligger hos anläggnings- eller maskintillverkaren och hos användaren. Vid installation och drift av MOVIDRIVE MDX60B/61B i säkerhetsrelaterade tillämpningar måste följande krav uppfyllas. Kraven är indelade i: Tillåtna apparater Krav på installationen Krav på extern säkerhetsrelaterad styrning och säkerhetsreläer Krav på idrifttagning Krav på drift Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 11

12 3 Säkerhetstekniska krav Tillåtna apparater 3.1 Tillåtna apparater Endast följande apparatvarianter av MOVIDRIVE MDX60B/61B är tillåtna i säkerhetsrelaterade tillämpningar: MOVIDRIVE MDX60B/61B för V AC -anslutningsspänning Effekt Byggstorlek Antal tillvalsplatser Typ kw S 0 MDX60B0005-5A3-4-XX S 0 MDX60B0008-5A3-4-XX 1.1 0M 0 MDX60B0011-5A3-4-XX 1.5 0M 0 MDX60B0014-5A3-4-XX S 2 MDX61B0005-5A3-4-XX S 2 MDX61B0008-5A3-4-XX 1.1 0M 2 MDX61B0011-5A3-4-XX 1.5 0M 2 MDX61B0014-5A3-4-XX 1.5 I 3 MDX61B0015-5A3-4-XX 2.2 I 3 MDX61B0022-5A3-4-XX 3 I 3 MDX61B0030-5A3-4-XX 4 I 3 MDX61B0040-5A3-4-XX 5.5 IIS 3 MDX61B0055-5A3-4-XX 7.5 IIS 3 MDX61B0075-5A3-4-XX 11 II 3 MDX61B0110-5A3-4-XX 15 III 3 MDX61B XX 22 III 3 MDX61B XX 30 III 3 MDX61B XX 37 IV 3 MDX61B XX 45 IV 3 MDX61B XX 55 V 3 MDX61B XX 75 V 3 MDX61B XX 90 VI 3 MDX61B XX 110 VI 3 MDX61B XX 132 VI 3 MDX61B XX 160 VII 3 MDX61B XX 200 VII 3 MDX61B XX 250 VII 3 MDX61B XX MOVIDRIVE MDX61B för 230 V AC -anslutningsspänning Effekt Byggstorlek Antal tillvalsplatser Typ kw 1.5 I 3 MDX61B0015-2A3-4-XX 2.2 I 3 MDX61B0022-2A3-4-XX 3,7 I 3 MDX61B0037-2A3-4-XX 5.5 II 3 MDX61B0055-2A3-4-XX 7.5 II 3 MDX61B0075-2A3-4-XX 11 III 3 MDX61B XX 15 III 3 MDX61B XX 22 IV 3 MDX61B XX 30 IV 3 MDX61B XX 12 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

13 Säkerhetstekniska krav Krav på installationen Krav på installationen Säkerhetsansluten DC-24 V-spänningsmatning måste förläggas EMC-riktigt och enligt följande: Utanför elinstallationsutrymmet ska skärmade ledare, fast förlagda och skyddade mot yttre påverkan, tillämpas (eller likvärdiga åtgärder). Inom ett elinstallationsutrymme kan enskilda ledare förläggas. Följ alla specifika föreskrifter för tillämpningen. Matningsledare och säkerhetsrelaterade styrledare måste löpa i separata kablar. Se till att inga spänningar induceras i de säkerhetsrelaterade styrledningarna. Kablarna måste förläggas enligt EN Endast jordade spänningskällor med säker isolation (PELV) enligt VDE0100 och EN får användas. Dessutom får vid enstaka fel spänningen mellan utgångarna eller mellan en godtycklig utgång och jordade komponenter inte överstiga 60 V DC. För EMC-riktigt kablage ska anvisningarna i montage- och driftsinstruktionen till "MOVIDRIVE MDX60B/61B" följas. Observera att skärmen för den säkerhetsrelaterade DC-24 V-matningsledningen måste anslutas till kapslingens båda sidor. Ledningarna för den säkerhetsrelaterade DC-24 V-spänningsmatningen (plint ) måste anslutas till skärmklämman för signalelektronik. För tillämpningar med säkerhetsrelaterad frånkoppling av drivenheten måste byglingarna på :1 till :4 tas bort ( bilden nedan). Vid installationsplaneringen ska de tekniska data för MOVIDRIVE MDX60B/61B följas. Vid säkerhetskretskonstruktionen måste de specificerade värdena för säkerhetsrelaterade komponenter ovillkorligen uppfyllas. Ledningarna för säkerhetsrelaterad DC-24 V-matningsspänning får max. vara 100 m långa. Den säkerhetsrelaterade DC-24 V-matningsspänningen får inte användas för feedback. SVI SOV 24V GND Ta bort byglingarna Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 13

14 3 Säkerhetstekniska krav Krav på en extern säkerhetsrelaterad styrning 3.3 Krav på en extern säkerhetsrelaterad styrning [6] [3] [1] [2] U [4] [5] [1] Säkerhetsrelä med godkännande [2] DC-24 V-spänningsmatning [3] Säkringar i enlighet med tillverkardata för säkerhetsrelät [4] Säkerhetsrelaterad DC-24 V-spänningsmatning [5] Återställningsknapp för manuell återställning [6] Godkänd nödstoppanordning Som alternativ till säkerhetsrelaterad styrning kan även säkerhetsrelä användas. Följande krav gäller, i mån av tillämplighet. Säkerhetsstyrningen samt alla andra säkerhetsrelaterade delsystem måste minst vara godkända för säkerhetsklassen som krävs för varje säkerhetsfunktion i det totala systemet. Följande tabell visar exempel på säkerhetsstyrningens nödvändiga säkerhetsklass: Applikation Performance-Level d i enlighet med EN ISO Krav på säkerhetsstyrningen Performance Level d enligt EN ISO SIL 2 i enlighet med EN Kategori 3 i enlighet med EN Performance Level d enligt EN ISO Kategori 3 i enlighet med EN SIL 2 i enlighet med EN Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

15 Säkerhetstekniska krav Idrifttagningskrav 3 Kabeldragningen för den säkerhetsrelaterade styrningen måste lämpa sig för eftersträvad säkerhetsklass (se tillverkardokumentation). Om C-24 V-matningsspänningen uteslutande frånkopplar på pluspolen får inga testpulser komma från denna när den är frånkopplad. Om DC-24 V-matningsspänningen frånkopplar två poler får inte testpulserna komma samtidigt från plus- och minusutgången. Testpulserna måste förskjutas. SEW-EURODRIVE rekommenderar att 24 V-matningsspänningen frånkopplas tvåpoligt. Vid kretskonstruktionen måste de för den säkerhetsrelaterade styrningen specificerade värdena ovillkorligen uppfyllas. Säkerhetsreläernas eller reläutgångarnas brytkapacitet måste minst motsvara maximalt tillåten begränsad utström för 24 V-matningen. Tillverkarens anvisningar för säkerhetsbrytare, med avseende på tillåten kontaktbelastning och eventuellt nödvändig avsäkring för säkerhetskontakterna, ska följas. Om inga tillverkaranvisningar finns att tillgå skall kontakterna avsäkras för 0,6 x märkvärdet för den av tillverkaren angivna maximala kontaktbelastningen. För att uppfylla kraven i EN 1037 avseende skydd mot oväntad start måste det säkra styrsystemet vara så utfört så att återställning av manöveranordningen i sig inte kan medföra återstart. Återstart får alltså endast ske efter manuell återställning av säkerhetskretsen. 3.4 Idrifttagningskrav Som bevis på att säkerhetsfunktionerna realiserats måste de kontrolleras och dokumenteras efter idrifttagningen (validering). Därvid måste begränsningarna av säkerhetsfunktionerna i kapitlet "Begränsningar" observeras. Ej säkerhetsrelaterade komponenter, som påverkar resultatet av valideringskontrollen (t.ex. motorbroms), ska vid behov försättas ur funktion. För tillämpning av MOVIDRIVE MDX 60B/61B i säkerhetsrelaterade tillämpningar är det obligatoriskt att kontrollera frånkopplingsanordning och korrekt kabeldragning samt att protokollföra resultatet. 3.5 Krav på drift Drift tillåts endast inom de begränsningar som anges av databladen. Detta gäller både för extern säkerhetsstyrning och MOVIDRIVE MDX60B/61B samt godkända tillval. Säkerhetsfunktionerna ska regelbundet kontrolleras med avseende på korrekt funktion. Kontrollfrekvensen ska fastställas med hjälp av riskanalysen. Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 15

16 STOP RUN 4 Uppbyggnadsvarianter Allmänna anvisningar 4 Uppbyggnadsvarianter 4.1 Allmänna anvisningar Alla anslutningsvarianter som anges i detta dokument får användas för säkerhetsrelevanta tillämpningar när det grundläggande säkerhetskonceptet uppfylls. Det innebär att DC-24 V-säkerhetsingångarna alltid måste brytas med ett externt säkerhetsrelä eller en säkerhetsstyrning och att en automatisk återinkoppling kan uteslutas. För val av, installation och användning av säkerhetskomponenter, t.ex. säkerhetsreläer, NÖDSTOPP-brytare etc., och godkända anslutningsvarianter ska i första hand alla säkerhetstekniska krav i kapitel 2, 3 och 4 följas Anslutning på MOVIDRIVE Följande bild visar anslutning på undersidan av styrenheten. XT S11 S12 S13 S14 X12 X11 DEL OK X /- 0 X16 [1] X10 [1] * * Bild av apparatens undersida [1] : Signalplintrad säkerhetskontakter för STO 16 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

17 Uppbyggnadsvarianter Krav Krav Användning av säkerhetsreläer Kraven från tillverkarna av säkerhetsreläer (t.ex. skydda utgångskontakterna mot svetsning) eller andra säkerhetskomponenter måste följas exakt. För kabelförläggning gäller de grundläggande kraven i det här dokumentet. Observera kraven på installationen i kapitel "Krav på installationen" ( sid 13) när MOVIDRIVE ansluts till säkerhetsreläerna. Övrig information från tillverkaren av säkerhetsreläet (som används vid varje tillämpningsfall) ska observeras Användning av PLC-FDO När en säkerhets-plc (SPLC) används måste TVÅ specifikationer för säkerhetsgivare följas. Till- och frånkopplingspulsen för de säkra digitala utgångarna (F-DO) måste vara 1 ms. Förhållandet 1:1000 får inte unerskridas. High <1ms >1000ms Low t TIPS Om DC-24 V-matningsspänningen vid frånkopplas säkerhetsrelaterat (STO är aktiverat), måste kapitlet "Krav på en extern säkerhetsrelaterad styrning ( sid 14)" följas för testpulserna. Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 17

18 4 Uppbyggnadsvarianter Separat frånkoppling 4.3 Separat frånkoppling STO enligt PL d (EN ISO ) Förloppet är enligt nedan: Rekommendation: X13:1 och X13:4 frånkopplas samtidigt, t.ex. vid NÖDSTOPP. 24 V-säkerhetsingången frånkopplas. Motorn rullar ut om ingen broms finns. STO Safe Torque Off (EN ) X13:1 X13:4 n t TIPS De visade STO-frånkopplingarna kan användas till och med PL d enligt EN ISO Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

19 Uppbyggnadsvarianter Separat frånkoppling 4 Digital styrning med säkerhetsrelä Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem PLC IN OUT Nätanslutning L1 L2 L Säkerhetsrelä Reläkontroll Svar nödstopp Återställning X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Digital styrning med säkerhets-plc Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem Standard Säker IN OUT IN OUT Nätanslutning L1 L2 L X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 19

20 4 Uppbyggnadsvarianter Separat frånkoppling Fältbusstyrning med säkerhets-plc Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem Standard Säker IN IN PROFINET PROFIsafe Nätanslutning DFS 21B X30 X31 (F_DO_M) (F_DO_P) (GND) (24 V_LS) (GND) (24 V_PS) GND 1 DGND 2 VO24 3 SOV24 4 SVI24 L1 L2 L X1 MDX60B/61B X U V W M TIPS Styrningen av reglerspärr/frigivning och snabbstopp/frigivning sker via fältbussen. Se fältbusshandböckerna, t.ex. Fältbussgränssnitt DFS11B PROFIBUS DP-V1 med PROFIsafe Fältbussgränssnitt DFS21B PROFINET IO med PROFIsafe 20 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

21 Uppbyggnadsvarianter Separat frånkoppling SS1(c) enligt PL d (EN ISO ) Förloppet är enligt nedan: X13:1 får inte frånkopplas. X13:4 frånkopplas, t.ex. vid NÖDSTOPP. Under säkerhetstiden t 1 kör motorn sitt varvtal enligt rampen tills den stannat. När t 1 gått ut frånkopplas säkerhetsingången. Den säkra tiden t 1 måste projekteras så att motorn hinner stanna på denna tid. SS1(c) Safe Stop 1 (EN ) X13:1 X13:4 n t 1 t TIPS De visade SS1(c)-frånkopplingarna kan användas till och med PL d enligt EN ISO Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 21

22 4 Uppbyggnadsvarianter Separat frånkoppling Digital styrning med säkerhetsrelä Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem PLC IN OUT Nätanslutning L1 L2 L Säkerhetsrelä Reläkontroll t 1 Svar nödstopp Återställning X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Digital styrning med säkerhets-plc Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem Standard Säker IN OUT IN OUT Nätanslutning L1 L2 L X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

23 Uppbyggnadsvarianter Separat frånkoppling 4 Fältbusstyrning med säkerhets-plc Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem Standard Säker IN IN PROFINET PROFIsafe Nätanslutning DFS 21B X30 X31 (F_DO_M) (F_DO_P) (GND) (24 V_LS) (GND) (24 V_PS) GND 1 DGND 2 VO24 3 SOV24 4 SVI24 L1 L2 L X1 MDX60B/61B X U V W M TIPS Styrningen av reglerspärr/frigivning och snabbstopp/frigivning sker via fältbussen. Se fältbusshandböckerna, t.ex. Fältbussgränssnitt DFS11B PROFIBUS DP-V1 med PROFIsafe Fältbussgränssnitt DFS21B PROFINET IO med PROFIsafe Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 23

24 4 Uppbyggnadsvarianter Gruppfrånkoppling 4.4 Gruppfrånkoppling Det här kapitlet beskriver hur flera MOVIDRIVE MDX60B/61B kan frånkopplas säkert. TIPS SEW-EURODRIVE rekommenderar inte gruppfrånkoppling via en SPLC Krav På gruppdrivenheter kan 24 V-säkerhetsingångar för flera MOVIDRIVE MDX60B/61B matas via ett enda säkerhetsrelä. Det maximala antalet axelmoduler beror på säkerhetsreläts eller säkerhetsstyrningens maximala kontaktbelastning. Övriga krav från tillverkarna av säkerhetsreläer (t.ex. skydda utgångskontakterna mot svetsning) eller andra säkerhetskomponenter måste följas exakt. För kabelförläggning gäller de grundläggande kraven i "Krav på installationen" ( sid 13). Observera kraven på installationen i kapitlet "Krav på installationen" ( sid 13) när MOVIDRIVE ansluts till säkerhetsreläerna. Övrig information från tillverkaren av säkerhetsreläet (som används vid varje tillämpningsfall) ska observeras. Beräkning av maximalt antal MOVIDRIVE -apparater vid gruppfrånkoppling Antalet (styck) MOVIDRIVE MDX60B/61B som kan frånkopplas med gruppfrånkoppling begränsas av följande punkter: 1. Säkerhetsreläernas brytkapacitet. En säkring med data som specificeras av tillverkaren av säkerhetsrelät måste placeras före säkerhetskontakterna för att skydda dessa mot svetsning. Följ exakt uppgifterna om brytförmåga i EN , 02/1 och EN , 11/97 och om kontaktsäkring i bruksanvisningarna till säkerhetsreläerna. Detta är projekterarens ansvar. 2. Max. tillåtet spänningsfall i 24 V-matningsledningen. När axlar planeras ska värdena för kabellängd och tillåtna spänningsfall observeras. 3. Max. ledararea uppgår till 1 1,5 mm 2 eller 2 0,75 mm Effektförbrukning, säker frånkoppling : se "Tekniska data" ( sid 28). 24 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

25 Uppbyggnadsvarianter Gruppfrånkoppling Realisering av gruppfrånkoppling med säkerhetsrelä Gruppfrånkoppling med ett säkerhetsrelä Med ett säkerhetsrelä kan säkerhetsingångarna på alla MOVIDRIVE MDX60B/61B styras. Elskåp Säkerhetsrelä MOVIDRIVE SG1 MDX61B MDX61B MDX61B MDX60B/61B MDX60B/61B BG3 BG3 BG3 BG0 BG0 Gruppfrånkoppling med två säkerhetsreläer Med flera säkerhetsreläer kan säkerhetsingångarna på de tilldelade MOVIDRIVE MDX60B/61B styras. I exemplet nedan är MOVIDRIVE MDX61B i byggstorlek 3 och MOVIDRIVE MDX60B/61B i byggstorlek 0 sammanfattade i en grupp vardera och styrs av ett säkerhetsrelä vardera. Elskåp Säkerhetsrelä MOVIDRIVE SG1 SG1 MDX61B MDX61B MDX61B MDX60B/61B MDX60B/61B BG3 BG3 BG3 BG0 BG0 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 25

26 4 Uppbyggnadsvarianter Gruppfrånkoppling STO enligt PL d (EN ISO ) Förloppet är enligt nedan: Rekommendation: X13:1 och X13:4 frånkopplas samtidigt, t.ex. vid NÖDSTOPP. 24 V-säkerhetsingången frånkopplas. Motorn rullar ut om ingen broms finns. STO Safe Torque Off (EN ) X13:1 X13:4 n t TIPS De visade STO-frånkopplingarna kan användas till och med PL d enligt EN ISO Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

27 Uppbyggnadsvarianter Gruppfrånkoppling 4 Exempel: Gruppfrånkoppling med tre MOVIDRIVE MDX60B/61B Nät +24 V GND Nödstopp Stopp Start Överordnat styrsystem PLC IN OUT Nätanslutning L1 L2 L Säkerhetsrelä Reläkontroll Svar nödstopp Återställning X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Nätanslutning L1 L2 L X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Nätanslutning L1 L2 L X13 X1 1 '0'=reglerspärr '1'=reglerfrigivning '0'=stopp 2 '1'=START höger '0'=snabbstopp 4 '1'=frigivning 7 DCOM MDX60B/61B 1 DGND 2 VO24 3 SOV24 4 SVI24 X U V W M Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 27

28 5 kva i P f n Hz Tekniska data Säkerhetsmärkvärden 5 Tekniska data Följande tabell visar tekniska data för MOVIDRIVE MDX60B/61B med avseende på integrerad säkerhetsteknik. Observera dessutom de tekniska data och godkännanden i montage- och driftsinstruktionen till aktuell MOVIDRIVE MDX60B/61B. 5.1 Säkerhetsmärkvärden Säkerhetsmärkvärden Provad säkerhetsklass/standarder Kategori 3 i enlighet med EN Performance Level d enligt EN ISO Sannolikhet för bortfall som kan medföra fara 0 (feluteslutning) per timme (PFH-värde) Brukstid 20 år, därefter måste komponenten bytas mot en ny. Säkert tillstånd Frånkopplat vridmoment (STO) Säkerhetsfunktion STO, SS1 1) enligt EN ) Med lämplig extern styrning 5.2 Elektronikdata : Signalplintrad säkerhetskontakt för STO MOVIDRIVE MDX60/61B Säkerhetskontakt :1 :2 Tillåten ledararea :3 :4 Effektförbrukning :4 Ingångskapacitet :4 Tid till återstart Tid till spärrning av slutsteg Allmänna elektronikdata DGND: Referensspänning för :2 VO24: U OUT = 24 V DC, endast för matning av :4 på samma apparat, matning av andra apparater är inte tillåten SOV24: Referensspänning för DC+24 V-ingången "STO" (säkerhetskontakt) SVI24: DC+24 V-ingång "STO" (säkerhetskontakt) En ledare per plint: 0,08...1,5 mm 2 (AWG ) Två ledare per plint: 0, ,0 mm 2 (AWG ) Byggstorlek 0: 3 W Byggstorlek 1: 5 W Byggstorlek 2, 2S: 6 W Byggstorlek 3: 7,5 W Byggstorlek 4: 8 W Byggstorlek 5: 10 W Byggstorlek 6: 6 W Byggstorlek 7: 6 W Byggstorlek 0: 27 µf Byggstorlek 1...7: 270 µf t A = 200 ms t S 100 ms Tekniska data, STO-ingång Min. Typiskt Max. Enhet Inspänningsområde V DC Inspänning för TILL-tillstånd (STO) 19,2 V Inspänning för FRÅN-tillstånd (STO) 5,0 V 28 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B

29 Index Index A Ansvarsbegränsning...5 Anvisningar, viktiga...4 Användning av handboken...4 B Brytkapacitet, säkerhetsrelä...15 D Dokumentation, ytterligare...5 Dokumentets innehåll...5 Drift, krav...15 E Extern säkerhetsstyrning...14 G Gruppfrånkoppling...24 Krav...24 Max. antal MOVIDRIVE -apparater...24 Med säkerhetsrelä...25 STO enligt PL d (EN )...26 I Idrifttagning, krav...15 Installation Instruktioner för förläggning av styrledningar...13 Krav...13 K Kontrollera frånkopplingsanordningen...15 Krav Drift...15 Extern säkerhetsstyrning...14 Idrifttagning...15 Installation...13 Säkerhetsanvisningar, uppbyggnad... 4 Säkerhetskoncept... 6 Begränsningar Schematisk beskrivning... 7 Säkerhetsreläer, krav Säkerhetsstyrning, extern Krav Säkerhetsteknik Säkert tillstånd... 6 Säkerhetstekniska krav Säkert frånkopplat moment (STO)... 8 Säkert stopp 1, funktionsvariant c (SS1(c))... 9 Säkert tillstånd... 6 T Tillåtna apparater MOVIDRIVE MDX60B/61B ( V AC) MOVIDRIVE MDX61B (230 VAC) U Uppbyggnadsvarianter Upphovsrätt... 5 V Validering Verifiering av säkerhetsfunktioner Å Åberopande av garanti... 5 P PLC-FDO, krav...17 S Separat frånkoppling...18 Krav...17 SS1 enligt PL d (EN )...21 STO enligt PL d (EN )...18 SS1 enligt PL d (EN )...21 SS1(c) (säkert stopp 1, funktionsvariant c)...9 STO enligt PL d (EN )... 18, 26 STO (säkert frånkopplat moment)...8 STO-ingång...28 Säkerhetsanvisningarnas uppbyggnad...4 Handbok Funktionell säkerhet MOVIDRIVE MDX60B/61B 29

30

31

32 SEW-EURODRIVE Driving the world SEW-EURODRIVE Driving the world SEW-EURODRIVE AB Gnejsvägen JÖNKÖPING Tel Fax
