GEODATASPECIFIKATION. Höjd. Version Markanvändning och Marktäcke. Väg och järnväg Byggnad Adress Stompunkter

Transkript

1 GEODATASPECIFIKATION Höjd Version Bild Vatten Markanvändning och Marktäcke Markdetaljer Höjd Väg och järnväg Byggnad Adress Stompunkter

2 SVERIGES KOMMUNER OCH LANDSTING UPPHOVSMAN Dokumentnummer Beteckning Dnr /3032 DOKUMENTANSVARIG Åsa Sehlstedt, Lantmäteriet Höjd DOKUMENTDATUM VERSION Version FASTSTÄLLD VERSION DOKUMENTDATUM ÄNDRING NAMN Grundversion framtagen Kompletterad med punkthöjder och nivåkurvor Slutversion från projektet Svensk geoprocess. Testversion Modeller anpassade till XMLscheman samt rättningar. Bilaga A. Mindre korrigeringar Uppdragsledare: Åsa Sehlstedt (Lantmäteriet) Arbetsgrupp: Alexander Winkler (Göteborgs stad) Mathias Linell (Järfälla kommun) Mikael Johansson (Linköpings kommun) Joakim Fransson (Trafikverket) Andreas Berg (Lantmäteriet) Elin Skoog (Lantmäteriet) Mirja Dellgar Hagström (Lantmäteriet) Alexander Winkler (Göteborgs kommun) Marie Malmberg (Falu kommun) Andreas Rönnberg (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Projektet avslutades juni 2016 och Samverkan ansvarar nu för förvaltning och vidareutveckling av geodataspecifikationerna. I version har förbättringar och vidareutvecklingar gjorts jämfört med version 2.0. Inför kommande versioner kommer fortsatta tester att genomföras, vilket kan komma att påverka innehållet i geodatasspecifikationerna. XML-scheman finns tillgängliga för tester på hemsida

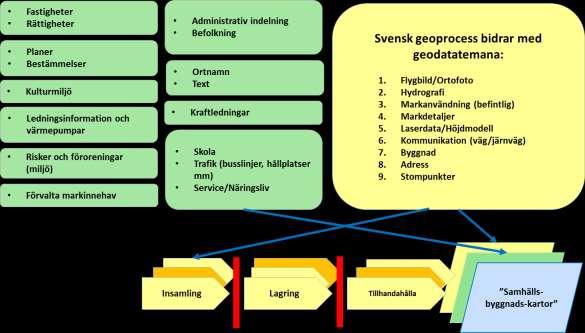

3 1 (244) Styrgruppen Bakgrund I samverkansprojektet utarbetas geodataspecifikationer för nio utvalda geodatateman. Målet med arbetet är att kunna leverera enhetliga geodata oavsett administrativa gränser, vilket bidrar till enklare och effektivare myndighetsutövning för till exempel planarbete, fastighetsbildning och bygglovshantering, miljö- och krisarbete samt infrastrukturbyggande. Figur 1: bidrar med geodatateman till Samhällsbyggnadskartor. För att nå målen ingår även en samverkansprocess där samverkansaktiviteter beskrivs och där geodataspecifikationen används i processtegen. Arbetet med att utforma och förvalta specifikationerna bedrivs i samverkan mellan kommuner, Lantmäteriet och beroende på tema andra berörda myndigheter. Specifikationerna baseras i stort på standarden SS-EN ISO 19131:2008, Geografisk information Specifikation av datamängder även om avsteg görs. Specifikationerna utnyttjar både internationella och svenska standarder samt är i möjligaste mån överensstämmande med Inspires dataspecifikationer för motsvarande geodatateman.

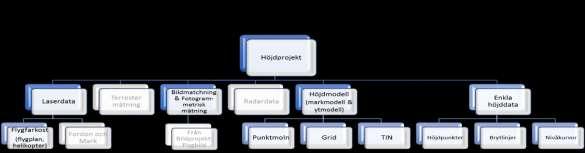

4 2 (244) Styrgruppen Introduktion till Geodataspecifikationen för Höjd är ett dokument som tagits fram i samverkan mellan SKL, Lantmäteriet och kommunerna. Specifikationen innehåller informationsmodell och krav på geodata som beskriver höjddata. Geodataspecifikationen skildrar tillsammans med processen ett framtida scenario av temat Höjd och ett arbetsflöde där flera aktörer samverkar för att effektivisera samhällsbyggnadsprocessen. Processen innehåller en redogörelse av hur samverkan kring insamling, lagring och tillhandahållande ska gå till och har tagits fram inom. Med termen Höjddata, skrivet med versal som första bokstav, avses de höjddata som följer denna specifikation. Figur 2: Avgränsning av temat Höjd. De grå rutorna visar höjddata som inte beskrivs i denna specifikation, men som är möjliga att lägga till senare. Geodataspecifikationen avser höjdinformation som Lantmäteriet, kommunerna och Trafikverket samlar in, lagrar och tillhandahåller. Specifikationen omfattar i dagsläget höjddata från flygburen laserskanning, bildmatchning och fotogrammetrisk mätning samt vidareutvecklat höjddata i form av punktmoln, höjdmodeller i Grid och TIN, höjdpunkter, brytlinjer och nivåkurvor. Höjdmodeller omfattar både mark- och ytmodeller. Geodataspecifikationen kan utökas med fler typer av höjddata än de som beskrivs i denna version av specifikationen. Specifikationen går också att utvidga till att inkludera djupdata (batymetri), såsom skanning med grön laser, andra former av djupmätning samt djupmodeller. Flygburen laserskanning är för närvarande den förhärskande insamlingsmetoden för höjdinformation för vidare produktion av punktmoln och höjdmodeller. De data som skapas från insamlingsmetoderna bildmatchning och fotogrammetrisk mätning kan vara komplement till flygburen laserskanning vid ajourhållning och skapande av höjdmodell. Det förekommer också att produkter baseras helt och hållet på dessa metoder. Höjdinformation från insamlingsmetoder såsom radar, terrester mätning, laserskanning från fordon eller mark, ingår inte i geodataspecifikationen, men kan ingå till del i de punktmoln, höjdpunkter, brytlinjer och höjdmodeller som beskrivs. Vidarebearbetade höjdprodukter såsom terrängskuggning och lutningsbilder ingår inte heller. En informationsmodell för höjddata redovisas i avsnitt 5. Informationsmodellen innehåller en grafisk i UML (Unified Modelling Language) samt en objekttypskatalog med ingående objekttyper, deras attribut och relationer till andra objekttyper. Vilka objekttyper och attribut som är obligatoriska eller frivilliga framgår såväl av UML-modellen som av objekttypskatalogen.

5 3 (244) Styrgruppen Informationsmodellen är i stor utsträckning baserad på informationsmodellerna från Lantmäteriet samt INSPIRE Data Specification on Elevation. Specifikationen har koordinerats med HMK Handbok i mät- och kartfrågor. Specifikationer, informationsmodeller och XML-scheman som tas fram i är tänkta att kunna användas för utbyte av geodata i många olika sammanhang. Detta medför att de i mångt och mycket har karaktären av en bruttolista av allt som kan tänkas utbytas enligt specifikationernas teman. Verksamhetsregler som i många fall kan ses som tekniska realiseringar av avtal eller överenskommelser är inte en del av då det skulle begränsa möjliga användningsområden för specifikationer med mera. Detta innebär dock att man i många fall kommer att behöva göra begränsningar av vad ur specifikationer som får utbytas och tydligare regler kring hur detta ska ske. Visar det sig att samma begränsningar och striktare regler kring utbyte återkommer i många fall nationellt sett så är det en fråga för Samverkan att besluta om dessa begränsningar och striktare regler ska införlivas i specifikationer, informationsmodeller och XML-scheman. Krav på Höjddata uttrycks i respektive tillämpligt avsnitt av geodataspecifikationen. Krav skrivs på egen rad med fet stil i röd färg undantaget datakvalitetskrav. Rekommendationer skrivs på egen rad med fet stil i blå färg. Datakvalitetskrav uttrycks i tabellform enligt den internationella datakvalitetsstandarden SS-EN ISO 19157:2013, Geografisk information Datakvalitet under avsnitt 6 i geodataspecifikationen. Denna geodataspecifikation är tillgänglig som ett dokument (.pdf) från

6 Styrgruppen 4 (244) INNEHÅLLSFÖRTECKNING 1 GEODATASPECIFIKATIONENS OMFATTNING 6 2 ÖVERSIKT Information om geodataspecifikationen Information om Höjddata 14 3 HÖJDDATAS OMFATTNINGAR Omfattning Höjddata Delomfattning Laserdata Delomfattning Bildmatchning Delomfattning Fotogrammetrisk mätning Delomfattning Punktmoln Delomfattning Höjdmodell Grid Delomfattning Höjdmodell TIN Delomfattning Nivåkurvor 22 4 IDENTIFIERING AV HÖJDDATA 23 5 DATAINNEHÅLL OCH STRUKTUR Beskrivande text Informationsmodell Objekttypskatalog 92 6 REFERENSSYSTEM KVALITETSKRAV Datakvalitet METADATA Övergripande nivå höjddata 209

7 Styrgruppen 5 (244) 8.2 Höjdpunkter Brytlinjer Punktmoln Höjdmodell Grid Höjdmodell TIN Nivåkurvor TILLHANDAHÅLLANDE Från leverantör till beställare Till höjddataanvändare DATAFÅNGST Datafångstkrav Underhåll av data PRESENTATIONSREGLER ÖVRIG INFORMATION 220 REFERENSER 221 BILAGA A. TEST AV SPECIFIKATIONSUPPFYLLELSE 223 BILAGA B. BESKRIVNING AV UML FÖR SVENSK GEOPROCESS INFORMATIONSMODELLER 225 BILAGA C. FULLSTÄNDIG INFORMATIONSMODELL 230 BILAGA D. KRAV OCH REKOMMENDATIONER 240

8 Styrgruppen 6 (244) 1 Geodataspecifikationens omfattning Detta dokument utgör en gemensam geodataspecifikation för utbyte av Höjddata som framställs på uppdrag av Lantmäteriet, kommunerna, SKL och andra myndigheter, främst Trafikverket.

9 7 (244) Styrgruppen 2 Översikt 2.1 Information om geodataspecifikationen Titel Datum Ansvarig part Lantmäteriet i samverkan med kommuner och SKL Lantmäteriet, Division Geodata, enheten Geografisk information och sektionen Bild- och höjddata Adress Gävle Telefon E-post URL specifikationer@lm.se Språk Svenska Ämnesområde 006 Höjddata Syfte Specifikation av de nationella krav som ställs på utbyte av enhetliga nationella leveranser av höjddata i olika former oavsett huvudman. Utbyte kan avse både från producent till datalager eller från datalager till användare. Specifikationen riktar sig i första hand till dataproducenter (inklusive konsulter), systemleverantörer och systemutvecklare som ansvarar för att utbyta datamängder enligt denna geodataspecifikation. Höjddata avser data från laserskanning, bildmatchning och fotogrammetrisk mätning och höjddata i form av punktmoln, höjdmodell i Grid eller TIN, höjdpunkter, brytlinjer samt nivåkurvor. Höjdmodell avser såväl markmodell som ytmodell. Med utbyte av höjddata avses utbyte av data samt tillhörande metadata. Metadata för höjddata har delats in i två typer: Metadata enligt ISO Metadata Höjdmetadata En målsättning är att höjdmetadata skall kunna nyttjas för att bygga upp ett framtida nationellt register avseende höjdprojekt och ingående höjddata. Höjdmetadata ska vara en dokumentation av utfört projekt. Användare ska också kunna få upplysning om vilket område

10 Styrgruppen 8 (244) som täcks av höjdinformation i det aktuella projektet, aktualitet osv. I HMK (Handbok i mät- och kartfrågor), dokumenten Laserdata, Fotogrammetrisk detaljmätning respektive Höjddata beskrivs insamling samt vilka krav som ska ställas för olika detaljeringsnivåer på slutprodukten. Därför hänvisar denna specifikation till HMK i vissa avsnitt Termer och ar Termerna är uppdelade i två tabeller. Tabell 1 beskriver termer från denna specifikation, Tabell 2 innehåller generella termer som används i flera specifikationer. Källa om annan än anges inom hakparentes [ ] efter definition. Tabell 1: Temaspecifika termer Term Vektordata Rasterdata Tesselering Gridpunkter Grid Gridcell Triangelnät Trajectory Pixelvärde Flyghöjd (och eventuella kommentarer) Objektens geometri i planet eller rymden lagras med hjälp av punkter. Linjer som om sammanbinder med punkter kallas vektorer. Vektordata kan vara punkter, linjer eller ytor (polygoner). Regelbunden datastruktur med mätvärden ordnade i rader och kolumner. [HMK-Ordlista] Exempel på rasterdata är bildfiler och höjdgrid. Indelning av ett godtyckligt område med hjälp av räta linjer. Detta kan göras regelbundet eller oregelbundet. Exempel på regelbunden tesselering är kvadratiska och hexagonala grid. TIN är ett exempel på oregelbunden tesselering. Punkter belägna vid skärningspunkterna i en regelbunden tessselering. Ett grid är uppbyggt av regelbundna celler kallade pixlar. Ett grid är vanligen 4-sidigt (kvadrilateralt), men kan även vara 6-sidigt (hexagonalt). Beteckningen avser formen på enskilda celler pixlar. 4-sidigt grid kallas även raster. Kallas vanligen pixel. Ytan mellan skärningspunkterna i en regelbunden tesselering. Gridcellerna bildar tillsammans ett grid. Oregelbunden datastruktur som byggs upp av trianglar. Förkortas TIN. Vanligen används enbart förkortningen. Den vanligaste användningen av TIN är skapandet av höjd- och djupmodeller. Trianguleringen kan se ut på olika sätt. Engelska för den bana som en farkost färdas längs, jfr stråk. [HMK-Ordlista] Grid är uppbyggd av celler pixlar. 4-sidiga grid (raster) har pixlar ordnade i rader och kolumner. Till varje pixel hör ett värde, som för ett höjdgrid representerar höjdvärdet i pixelns mitt (vanligtvis) eller hörn. Med flyghöjd menas flygfarkostens höjd över mark eller havsnivå vid laserskanning eller flygfotografering.

11 Styrgruppen 9 (244) Standardosäkerhet Lägesosäkerhet Punktmoln Höjdmodell Markmodell Ytmodell Fotogrammetri Bildmatchning Ekvidistans Coverage HMK (Handbok i mät- och kartfrågor) För allmänna termer Flyghöjd över mark är viktig vid stråkplanering eftersom den i kombination med sensorns upplösning styr vilken markupplösning det blir. Flyghöjd över havsnivå är det som används i flygkommunikationssammanhang. Term från mätstandarden GUM. Standardosäkerhet anges som medelfel 1σ (sigma). Mätosäkerhet vid positionsbestämning; mäts vanligen med hjälp av standardosäkerhet i plan eller höjd. [HMK-Ordlista] Termen kommer från standarden GUM och ersätter i detta dokument den äldre termen lägesnoggrannhet, förutom i avsnittet om datakvalitet. Stor mängd tredimensionella positioner, vanligen insamlade med laserskanning eller bildmatchning. [HMK-Ordlista] Övergripande term för bland annat markmodeller (terrängmodeller) och ytmodeller. [HMK-Ordlista] Höjdmodell som beskriver markytan utan broar, byggnader, vegetation och andra från markytan uppstickande objekt; markmodell är vanligen liktydigt med terrängmodell. [HMK-Ordlista] Höjdmodell som beskriver markytan, inklusive broar, byggnader, vegetation och andra från markytan uppstickande objekt; i Bygghandlingar 90, del 7, har ytmodell en annan betydelse. [HMK-Ordlista] Mätning i fotografiska bilder. [HMK-Ordlista] Metod att ur fotografiska bildpar skapa tredimensionella punktmoln. Anger höjdskillnaden mellan två nivåkurvor på en karta. Termen coverage i samband med geografisk information har ingen allmänt spridd svensk översättning. I ISO definieras coverage på följande sätt: Feature that acts as a function to return values from its range for any direct position within its spatial, temporal or spatiotemporal domain. Exempel som anges är rasterbild, polygon-lager, digital höjdmatris. Det pågår arbete inom SIS att ta fram en svensk term och definition. Begreppet blir tillgängligt i termdatabasen Ekvator när det är färdigt. I översättningen av Inspires terminologi används termen yttäcke. Yttäcke ska inte förväxlas med marktäcke eller landtäcke. Handbok i mät- och kartfrågor som har tagits fram i samverkan mellan Lantmäteriet och andra myndigheter, främst kommuner och Trafikverket. Se HMK:s hemsida SIS termdatabas Ekvator URL:

12 10 (244) Styrgruppen Se även HMK-Ordlista: under rubriken Aktuella HMK-dokument Tabell 2: Generella termer i Term Abstrakt objektklass Abstraktion Applikationsschema Association Attribut Attributtyp Baskarta Baskarteområde Begreppsmodell Datamodell Egenskap Företeelse (och eventuella kommentarer) Klass som inte motsvarar en verklig företeelse [Termweb] Kommentar: representerar gemensamma egenskaper för klasser t.ex. attribut och associationer. Teoretisk konstruktion av verkligheten Avser inom modellering en teoretisk av företeelser med gemensamma egenskaper i form av objekt- och attribut- typer. Syftar till att möjliggöra förståelse och kommunikation. Formell av datastruktur, regler och innehåll för information inom ett visst tillämpningsområde [GIS-Ordbok] Samband mellan klasser Egenskap för en klass beskriven genom de värden den kan anta [Termweb] Kommentar: Ett värde som representerar det observerade värdet av en Egenskap hos en Företeelse Typ av karakteristik eller för en objekttyp [Termweb] Karta som har ett för ändamålet anpassat innehåll och som utgör underlag för fortsatt kartframställning vid planering, projektering och redovisning [GIS-ordbok] Område som ajourhålls med storskalig kartinformation, t.ex. inom tätortsområde eller inom område där kartunderlag för grundkarta, nybyggnadskarta eller förrättningskarta tas fram. Modell som beskriver begrepp, deras egenskaper och inbördes relationer [GIS-ordbok] Beskrivning på logisk nivå över hur data är organiserade i en databas [GIS-ordbok] Specifikation av värdedomän och de operationer som är tilllåtna på värdena [Termweb] Kommentar: I UML representeras en datatyp av en klass vars dataförekomster inte har egen identitet Exempel: Textsträng, Heltal, Decimaltal, Sanningstyp (Ja/Nej) Inneboende karakteristik hos en företeelse som kan användas för att beskriva företeelsen och/eller särskilja en företeelse från en annan Någonting som finns i den verkliga världen eller en tänkt värld och som kan avgränsas som en egen enhet [Termweb]

13 11 (244) Styrgruppen Företeelsetyp Geodataspecifikation Informationsmodell Kvalitetsmått Kvalitetsparameter Kvalitetstema Kodlista Metadata Modellelement Objekt Objekttyp Objekttypskatalog Yttäcke Grupp av Företeelser med samma egenskaper Ett dokument som beskriver alla krav som ställs på datamängder. Krav avser struktur på data vid utbyte, obligatoriska element, hur data ska produceras och tillhandahållas samt datakvalitetskrav. Begreppsmodell som beskriver de olika objekttyper som är av intresse för en viss verksamhet [GIS-ordboken] Kvantitativ bestämning som ligger till grund för utvärderingen av en kvalitetsparameter [HMK-Ordlista] Detaljerad indelning av geodatakvalitetens olika aspekter; grupperas ihop till kvalitetsteman och mäts med kvalitetsmått [HMK-Ordlista] Övergripande indelning av geodatakvalitetens olika aspekter (aktualitet, fullständighet, användbarhet etc.); delas in i kvalitetsparameterar, som mäts med kvalitetsmått [HMK-Ordlista] Diskret värdedomän där varje värde tilldelats en inom listan unik beteckning [Termweb] Kommentar: Implementeras oftast i konceptuella modeller som <<codelist>> (utökningsbar) eller <<enumeration>> (icke utökningsbar). Data som definierar och beskriver andra data [GIS-ordbok] Kommentar: Metadata kan förekomma både på datamängdsnivå och objekttypsnivå samt av tjänster. Komponent som bygger upp en modell. Exempel: Objekttyper, associationer och datatyper. Representation av en företeelse i den verkliga världen [Termweb] Abstraktion av en grupp av företeelser med likartade egenskaper [Termweb] Exempel: Lövträd Vedartade växter förteckning över objekttyper samt deras attribut- och sambandsanalyser [Termweb] (Coverage): ett rumsligt objekt som genom sin funktion returnerar värden från sin värdemängd för alla direkta positioner inom sin rumsliga, och/eller tidsmässiga utsträckning, i enlighet med ISO 19123:2007. [Inspire 1089/2010 tillägg 1289]

14 12 (244) Styrgruppen Tabell 3: Källor GIS-Ordbok GIS-Ordbok SIS/STANLI (TK 323) Samverkande GIS med ISO En handbok om tekniskt ramverk för geografisk information, utg 1, 2004, dessa finns även i termweb HMK Ordlista HMK Ordlista och förkortningar, juni Förkortningar EPSG GML OGC XML UUID GUM GPS GALILEO GLONASS GNSS DGNSS INS European Petroleum Survey Group. Kodlista för olika referenssystem i plan och höjd Geographic Markup Language En profil av XML med fördefinierad hantering av geometrier och referenssystem med mera. The Open Geospatial Consortium extensible Markup Language. Standard för textbaserad av data. [HMK-Ordlista] Ett textbaserat överföringsformat för data där man själv definierar struktur och regler för data med hjälp av ett XMLschema (.xsd). I huvudsak avsett för att vara maskinläsbart men kan även läsas av människor. Universal Unique IDentifier Guide to the Expression of Uncertainty in Measurement. Standard för mätning. Uttrycket standardosäkerhet kommer från GUM. Standard för redovisning av mätosäkerhet vid olika slags vetenskapliga mätningar. Global Positioning System. Satellitbaserat positioneringssystem från USA. System för satellitnavigering som utvecklas på uppdrag av EU och Europeiska rymdorganisationen (ESA). Globalnaja navigatsionnaja sputnikovaja sistema. Ryskt satellitnavigeringssystem. Global Navigation Satellite Systems. Samlingsbegrepp för GPS, GLONASS och GALILEO. Differentiell GNSS. Relativ GNSS-mätning där korrektioner för systematiska felkällor beräknas på referensstation och sänds till mobila GNSS-mottagare, som korrigerar sina mätningar. Inertial Navigation System. Elektronisk utrustning för att kontinuerligt bestämma positionen, riktningen och hastigheten för t.ex. en flygfarkost.

15 Styrgruppen 13 (244) IMU RH 2000 SWEREF 99 SWEREF 99 TM SWEREF 99 dd mm TIN RTK Nätverks-RTK UAS UAV HMK INSPIRE SOSI LAS ASPRS SKL KSL Inertial measurement unit. Elektronisk utrustning bestående av t.ex. accelerometer och gyroskop. Huvudkomponent i ett INS. Rikets höjdsystem Det nya riksnätet i höjd och den svenska realiseringen av EVRS. [HMK-Ordlista] Swedish Reference Frame Det nya, globalt anpassade nationella referenssystemet; den svenska realiseringen av det europeiska ETRS89, med epok [HMK-Ordlista] Swedish Reference Frame 1999 Transversal Mercator. Nationell kartprojektion till SWEREF 99. [HMK-Ordlista] Swedish Reference Frame Transversal Mercator. Lokala projektionszoner i (svenskt tredimensionellt) referenssystem där dd anger grader och mm minuter. Triangulated Irregular Network. Datastruktur för representation av ytor. [HMK-Ordlista] Real Time Kinematic. Bärvågsmätning i realtid. Bärvågsmätning i realtid med flera permanent placerade referensstationer som samverkar för att optimera hanteringen av felkällor Unmanned Aerial Systems. Farkosten (drönaren) samt dess kringutrustning som är nödvändig för att starta, flyga och landa det obemannade luftfartyget. Unmanned Aerial Vehicle. Synonymt med drönare, dvs ett samlingsnamn på motorförsedda luftfartyg utan pilot ombord som kan flyga autonomt eller fjärrstyras. Handbok i Mät- och Kartfrågor. T.o.m Handbok till Mätningskungörelsen, som sedan upphävdes. [HMK-Ordlista] Infrastructure for Spatial Information in Europe Samordnet Opplegg for Stedfestet Informasjon. Norsk standard för geografisk information. [HMK-Ordlista] LASer file format. Filformat för laserdata. [HMK-Ordlista] Filformatet kan även användas till punktmoln generellt, exempelvis bildmatchad data. American Society for Photogrammetry and Remote Sensing. [HMK-Ordlista] Sveriges Kommuner och Landsting. Är en intresseförening för kommuner och landsting. Kommunförbundet Stockholms Län

16 14 (244) Styrgruppen 2.2 Information om Höjddata Namn Höjd Förkortning - Beskrivning av innehåll Avser höjddata som tas fram av statliga och kommunala myndigheter. Följande varianter av höjddata ingår: Höjdpunkter insamlade vid laserskanning. Höjdpunkter insamlade vid bildmatchning. Höjdpunkter och brytlinjer från fotogrammetrisk mätning i stereomodeller. Klassificerat punktmoln. Höjdmodell av typen markmodell i grid eller TIN framställd ur markklassificerat laserpunktmoln, från andra insamlingsmetoder eller en kombination av olika metoder. Höjdmodell av typen ytmodell i grid eller TIN framställd ur ett punktmoln framtaget genom laserskanning eller bildmatchning. Nivåkurvor genererade av befintlig höjdmodell eller av insamlade höjdpunkter oavsett insamlingsmetod. Höjdmetadata kopplat till ytgeometri (projektområde, skanningsområde etc.) och till linjegeometri (stråk). Metadatabilder som visar punkttäthet och stråköverlapp för laserdata. Utsträckning i tid och rum Hela Sverige. Nya data tas fram med olika tidsintervall i olika områden beroende på användarbehoven eller vid förändringar. Mer information finns i avsnitt 10.2). Syfte Punktmoln och höjdmodeller tas fram för bland annat följande syften: Miljöövervakning, exempelvis bedömning av översvämningsrisker Planering och projektering av infrastrukturprojekt Planläggning för skogsbruk och annan markanvändning Samhällsplanering Husbyggande Förändringsstudier Framställning av nivåkurvor Framställning av lutningsbilder, terrängskuggning och andra kartprodukter

17 15 (244) Styrgruppen Framställning av 3D-visualiseringar Höjdsättning för landskapsmodellering Siktanalyser för mobiltelefonmaster Användare av höjddata är kommuner, statliga myndigheter, företag och allmänhet Datakällor Huvudsaklig insamlingsmetod är laserskanning av marken från flygplan eller helikopter utrustade med specifika positioneringssystem. Som alternativ eller komplement kan bildmatchning från flygbilder eller fotogrammetrisk mätning användas. Höjdpunkter och brytlinjer från ovannämnda insamlingsmetoder är i sin tur datakälla till höjdmodeller i form av punktmoln, grid och TIN samt till nivåkurvor. De största offentliga beställarna/producenter av höjddata för mätändamål är Lantmäteriet, kommuner och Trafikverket. Produktionsprocesser Insamlade höjdpunkter från laserskanning eller bildmatchning kvalitetskontrolleras, passas in mot stödpunkter/-ytor på marken, klassificeras och sekretessgranskas och sammanställs till ett punktmoln. Höjdpunkter och brytlinjer tas fram via fotogrammetri eller andra metoder. En höjdmodell i Grid framställs ur ett punktmoln. Detta kan ske genom interpolering av punktmolnet eller via linjär interpolering i ett TIN. En höjdmodell i TIN framställs via triangulering av punkter och brytlinjer. Dessa kan komma från punktmoln eller från fotogrammetrisk mätning eller geodetisk mätning. Nivåkurvor genereras vanligen från grid eller TIN. Ajourhållning Lantmäteriet ajourhåller markmodellen (Nationell Höjdmodell), med olika metoder, medan ytmodellen nyproduceras vid varje projekt. Kommunernas ajourhållning varierar mellan olika kommuner. Exempel: Göteborg planerar att genomföra ny skanning vart 6:e år, med start Markmodell från denna skanning kommer att ajourhållas efter behov, dvs. på beställning, med hjälp av fotogrammetrisk mätning, bildmatchning och/eller terrester laserskanning. Linköping, som tidigare utnyttjat Nationell höjdmodell, ajourhåller via etappvis skanning så att allt ersätts med en nyproducerad markhöjdmodell. Det

18 16 (244) Styrgruppen finns också planer på att inkludera fältmätta höjder från t.ex. projekteringsmätningar, för att ajourhålla mindre område med den typen av data. Falun har gjort egen laserskanning och planerar ajourhållning. Metoder för detta utreds, såsom marklaserskanning, fotogrammetrisk markmätning och UAS. På Trafikverket sker ingen ajourhållning av höjddata.

19 17 (244) Styrgruppen 3 Höjddatas omfattningar Omfattningarna delar in informationen i delmängder där översta nivån är helheten. En delomfattning ska ha något som är gemensamt för en del av informationsmängden. Omfattningarna används för hänvisning från annan information t.ex. kvalitetskrav, kvalitetsuppföljning och metadatarapportering. Förutom hela datamängden har 7 delomfattningar identifierats som beskrivs nedan. Notera att paketindelningen i informationsmodellen inte följer omfattningarna. Delomfattningarna Laserdata, Bildmatchning och Fotogrammetrisk mätning är i informationsmodellen integrerade i andra delar. 3.1 Omfattning Höjddata Identifiering av omfattning Hierarkisk nivå Höjddata 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Coverages Höjddata Höjddata framtaget med olika insamlingsmetoder och vidarebearbetat till olika dataformat. Enligt nationella höjddataprofilen ingår höjddata i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Lantmäteriets nationella höjdmodell, vilket är en markmodell och ett laserpunktmoln, täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Kommunala höjddata finns i några av landets större kommuner, såsom Stockholm, Göteborg, Malmö, Linköping m.fl. I medelstora och mindre kommuner finns höjddata i begränsad omfattning. Trafikverket samlar in höjddata i anslutning till större infrastrukturprojekt för projektering. I hela datamängden ingår olika typer av coverage. Se närmare under respektive delomfattning. Ingående omfattningar Delomfattning Laserdata Delomfattning Bildmatchning Delomfattning Fotogrammetrisk mätning höjdpunkter och brytlinjer Delomfattning Punktmoln Delomfattning Höjdmodell Grid Delomfattning Höjdmodell TIN Delomfattning Nivåkurvor

20 18 (244) Styrgruppen 3.2 Delomfattning Laserdata Identifiering av omfattning Hierarkisk nivå Laserdata 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Coverages Överordnad omfattning Laserdata Höjddata insamlad genom flygburen (flygplan, helikopter) laserskanning. Laserdata ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Laserdata ingår i modellen för Punktmoln. Lantmäteriets laserdata täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Kommunala laserdata finns i några av landets större kommuner, såsom Stockholm, Göteborg, Malmö, Linköping samt i några medelstora kommuner såsom Järfälla. Trafikverket samlar in laserdata i anslutning till större infrastrukturprojekt för projektering. Laserpunkter enligt denna specifikation är ett diskret coverage av typen punkt. Hela datamängden 3.3 Delomfattning Bildmatchning Identifiering av omfattning Hierarkisk nivå Bildmatchning 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Bildmatchning Höjddata insamlat genom bildmatchning. Bildmatchning från andra bilder än flygbilder ingår inte i omfattningen. Höjddata från bildmatchning ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas.

21 19 (244) Styrgruppen Bildmatchning ingår i modellen för Punktmoln. Utsträckning Coverages Överordnad omfattning Höjddata framtaget genom bildmatchning planeras att användas vid ajourhållning av den Nationella Höjdmodellen samt andra tillämpningar. Lantmäteriet producerar en ytmodell via bildmatchning, vilket är avsedd att täcka landet. Flera kommuner är på gång att ta fram höjddata via bildmatchning, bland annat Göteborg och Linköping. Metoden blir allt vanligare och kommer sannolikt att användas i fler kommuner, exempelvis Järfälla. På Trafikverket sker ingen insamling av höjddata via bildmatchning. Bildpunkter enligt denna specifikation är ett diskret coverage av typen punkt. Hela datamängden 3.4 Delomfattning Fotogrammetrisk mätning Identifiering av omfattning Hierarkisk nivå Fotogrammetrisk mätning höjdpunkter och brytlinjer 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Fotogrammetrisk mätning Höjdpunkter och brytlinjer insamlade genom fotogrammetrisk mätning. Höjdpunkter och brytlinjer ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Fotogrammetrisk mätning ingår i modellerna för Höjdpunkter och Brytlinjer. Inom Lantmäteriet har fotogrammetriskt mätta höjdpunkter och brytlinjer i viss utsträckning använts till att skapa TIN. Fotogrammetrisk mätning planeras att användas vid ajourhållning av den Nationella Höjdmodellen. Den gamla höjdmodellen är skapad fotogrammetriskt, men ingår inte i denna specifikation. Fotogrammetriskt mätta nivåkurvor ingår inte heller i denna delomfattning. Kommunala höjddata från fotogrammetrisk mätning finns ibland annat i Göteborg. Linköpings kommun planerar att införa fotogrammetrisk insamling av punkter och brytlinjer. Järfälla har använt metoden lite de senaste åren.

22 20 (244) Styrgruppen På Trafikverket sker ingen insamling av höjddata genom fotogrammetrisk mätning. Coverages Överordnad omfattning Fotogrammetriska höjdpunkter enligt denna specifikation är ett diskret coverage av typen punkt. Fotogrammetriska brytlinjer enligt denna specifikation är ett diskret coverage av typen linje. Hela datamängden 3.5 Delomfattning Punktmoln Identifiering av omfattning Hierarkisk nivå Punktmoln 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Coverages Överordnad omfattning Punktmoln Höjdmodell i form av punktmoln. Höjdmodeller ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Punktmoln ingår tillsammans med laserdata och bildmatchning i modellen Punktmoln. Lantmäteriets punktmoln täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Kommunala höjdmodeller i form av punktmoln finns bland annat heltäckande i Göteborg, Järfälla och över tätorten i Linköping Trafikverket producerar punktmoln från laserskanning i anslutning till större infrastrukturprojekt för projektering. Punktmoln i denna specifikation är ett diskret coverage av typen punkt. Hela datamängden 3.6 Delomfattning Höjdmodell Grid Identifiering av omfattning Hierarkisk nivå Höjdmodell Grid 005 Datamängd

23 21 (244) Styrgruppen Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Coverages Höjdmodell Grid Höjdmodeller (mark- och ytmodeller) i grid. Höjdmodeller ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Lantmäteriets nationella höjdmodell täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Den nationella höjdmodellen är en markmodell. Kommunala höjdmodeller i form av grid finns ibland annat kommuntäckande i Göteborg, Järfälla samt över tätorten i Linköping. Trafikverket producerar sällan höjdmodeller i form av grid. Höjdmodellen i denna specifikation ett kontinuerligt coverage av typen 4-sidigt grid. Överordnad omfattning Hela datamängden 3.7 Delomfattning Höjdmodell TIN Identifiering av omfattning Hierarkisk nivå Höjdmodell i TIN 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Höjdmodell i TIN Höjdmodeller (mark- och ytmodeller) i TIN. Höjdmodeller ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Lantmäteriets nationella höjdmodell är ett grid, men framställs via ett TIN. Detta TIN är endast ett mellansteg och tillhandahålls inte som produkt. Kommunala höjdmodeller i form av TIN finns sporadiskt. I Göteborg skapas TIN från laserpunktmoln efter behov, dvs. på beställning. I Järfälla finns TIN kommuntäckande. Trafikverket producerar höjdmodeller i form av TIN i anslutning till större infrastrukturprojekt för projektering. Coverages Höjdmodellen i denna specifikation ett kontinuerligt coverage av typen TIN.

24 22 (244) Styrgruppen Överordnad omfattning Hela datamängden 3.8 Delomfattning Nivåkurvor Identifiering av omfattning Hierarkisk nivå Nivåkurvor 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Coverages Överordnad omfattning Nivåkurvor Nivåkurvor framställda ur höjdmodeller, punktmoln eller annat höjddata. Nivåkurvor tas i huvudsak fram för kartografiska ändamål. Nivåkurvor ingår i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. På Lantmäteriet finns nivåkurvor som rikstäckande information i de allmänna kartorna. Än så länge finns enbart fotogrammetriskt mätta kurvor, men generering av nivåkurvor från Nationell höjdmodell planeras. Kommunala nivåkurvor finns i tätorter på baskartor, grundkartor och nybyggnadskartor. Trafikverket tar fram nivåkurvor till projekteringsunderlag. Nivåkurvor i denna specifikation är ett diskret coverage av typen linje. Hela datamängden

25 23 (244) Styrgruppen 4 Identifiering av Höjddata Titel Höjd Alternativ titel Höjd Versionsnummer Sammanfattning Syfte Höjddata beskriver: höjdpunkter och/eller brytlinjer insamlade via olika metoder laserskanning, bildmatchning, fotogrammetri - med tillhörande metadata punktmoln och höjdmodell med tillhörande höjdmetadata nivåkurvor med tillhörande höjdmetadata Höjdmodellen kan vara en markmodell eller en ytmodell. Höjdmodellen kan vara i grid- eller TIN-format. Höjddata används till underlag för miljöanalyser, kartering, planläggning, projektering mm. Nivåkurvor ingår i kartprodukter. Användare är kommuner, statliga myndigheter, företag och allmänhet. Ämnesområde Höjddata (006 Elevation) Metod för rumslig representation Höjdpunkter och brytlinjer vektor Punktmoln 001 vektor Höjdmodell Grid grid Höjdmodell TIN TIN Nivåkurvor 001 vektor Geometriska objekt som representerar höjddatats utsträckning på markytan och stråkens positioner 001 vektor Rumslig upplösning Punkttäthet i Lantmäteriets laserpunktmoln är 0,5 1 punkter per kvadratmeter (ner till 0,25 punkter per kvadratmeter i kalfjällsområden). Punkttäthet i kommunernas laserpunktmoln är vanligen mellan 6-12 punkter per kvadratmeter. Enligt KSL:s ramavtal ska punkttätheten i laserpunktmolnet ligga inom intervallet 4-20 punkter per kvadratmeter. Punkttätheten i Trafikverkets laserpunktmoln är punkter per kvadratmeter.

26 24 (244) Styrgruppen Upplösningen för Lantmäteriets markmodell i grid är 2 m. Markupplösningen för höjdmodeller producerade i kommunal regi är vanligen 0,5 meter. Enligt KSL:s ramavtal ska markupplösningen vara högst 1 meter. Ekvidistans för nivåkurvor är relaterad till presentationsskala. Ekvidistansen på kommunala kartor är normalt 1 meter. Geografisk utsträckning Kompletterande information Sveriges territorium begränsat av riksgräns och territorialvattengräns. Öppet vatten får exkluderas när det saknas objekt ovanför vattenytan. Detta gäller utanför de yttersta öarna i skärgården, samt större insjöar och fjärdar. -

27 25 (244) Styrgruppen 5 Datainnehåll och struktur 5.1 Beskrivande text I detta avsnitt av specifikationen beskrivs datainnehåll och struktur med en informationsmodell. En informationsmodell består av en grafisk (paket- och klassdiagram) och en objekttypskatalog. Informationsmodellen består av ett gemensamt paket för alla typer av höjddata samt sex specifika paket för olika former av höjddata. Den enklaste formen av höjddata är höjdpunkter och linjer i form av brytlinjer och nivåkurvor. Dessa har sedan länge samlats in med fotogrammetriska metoder och geodetisk mätning. Höjddata förekommer numera även i olika komplexa former, uppbyggda av olika datastrukturer. En typ är punktmoln som består av en mängd punkter som ligger oregelbundet i ett 3D-koordinatsystem. De enskilda punkterna i ett punktmoln är en form av vektordata. En annan typ av datastruktur är 4-sidigt grid - även kallat raster. Beteckningen 4-sidig syftar på gridcellens (pixelns) form. Till varje pixel i ett grid kan ett värde kopplas, vilket för höjdgrid är höjdvärdet. Höjdvärdet motsvarar en mätpunkt i pixelns mitt eller hörn. Regelbundet samlade punkter brukar ibland också kallas grid. I denna specifikation används benämningen gridpunkter för att undvika förväxling med grid uppbyggt av celler. Den tredje typen av datastruktur som förekommer i denna specifikation är TIN, vilket är ett speciellt format för höjdmodeller uppbyggt av trianglar. Samtliga ovan nämnda datastrukturer finns infogade i informationsmodellen. I termordlistan avsnitt definieras begreppen rasterdata, grid, gridpunkt, TIN och vektordata. Figur 3: Bilden visar en stråköversikt för ett laserskanningprojekt. Skanningområden är inramade med blått. Genom skanningområdena löper skanningstråk som visas som gröna linjer. Det finns också enstaka tvärstråk som går vinkelrätt mot övriga skanningstråk.

28 26 (244) Styrgruppen Informationsmodellen innehåller även de objekttyper och attribut som behövs för att generera de metadata som vanligtvis brukar redovisas för höjdinformation. Dessa egenskaper kan relateras till ett helt höjdprojekt, stråk som skannas eller området som täcks av en laserfil eller annan höjddatafil. Därför innehåller informationsmodellen objekttyper med geometrisk representation i form av yta eller linje som visar geografiskt läge för skanningsområde, skanningsstråk, molnfilområde, andra delområden och ett helt höjdprojekt (Figur 3). Dessa geometrier är olika typer av vektordata. Vektorobjekten kan med sina attribut betraktas som metadata till punktmoln, höjdmodeller samt andra typer av höjddata. I denna specifikation används därför termen höjdmetadata, för att inte förväxlas med metadata som avses i standarden SS-EN ISO 19115:2005 Geographic information Metadata (se avsnitt 8). Informationsmodellen är användbar för såväl planering av höjdprojekt, som utfall av laserskanning, annan typ av höjddatainsamling och för höjdmodellproduktion. Detta möjliggör utbyte av information och samplanering. De geometriattribut som finns i informationsmodellen projektområde (yta), skanningsområde (yta), skanningsstråk (linje) m.m. kan användas för att generera en produktionsöversikt som kan användas vid planering och utfall. En liknande produktionsöversikt kan också göras för ett höjdmodellprojekt. I avsnitten Informationsmodell 5.2 och Objekttypskatalog 5.3 nedan beskrivs i detalj alla ingående klasser, attribut och associationer som ingår i Höjddata. Beskrivning sker med hjälp av figurer (UML-diagram), förklarande text och en objekttypskatalog. Informationsmodellen är dokumenterad med UML ( och är framförallt avsedd att vara läsbar för människor och är därför i vissa avseenden inte konsekvent eller tekniskt korrekt modellerad. En närmare av hur UML har tillämpats inom Svensk Geoprocess finns i Bilaga B. Beskrivning av UML för informationsmodeller. Där beskrivs också de vanligaste generella UML-begreppen som används i detta dokument Förändringar sedan version 2.0 I version har ytterligare anpassning gjorts till de XML-scheman som togs fram inför version 2.0. De informationsmodeller som nu redovisas här är informationsutbytesmodeller. Detta märks främst på att prefixet för klasserna följer paketindelning och inte som tidigare generellt betecknas med SG_. En annan skillnad är att relationerna mellan klasserna är enkelriktade. Namn på klasser (objekttyper, datatyper, kodlistor) och objekttyper har anpassats så långt det är möjligt till principen: Klass = UpperUpperCamelCase. Exempel HH_HöjdProjekt. Attribut, rollnamn = loweruppercamelcase. Uppdelning av sammansatta ord utom i etablerade sammansättningar. Exempel insamlingmetod. Element hämtade från andra standarder får behålla originalbenämningar och formatering. Exempel på detta är attribut från LAS-standarden som har engelska namn. "s" som håller ihop ord sammansatt ord tas bort, när det delas upp enligt ovan. Exempel insamlingmetod.

29 27 (244) Styrgruppen XML-scheman använder inte tecknen å, ä, ö, med undantag av värden i kodlistor. De XML-scheman som togs fram till version 2.0 är nu granskade och uppdaterade. Paketet HF_FotogrammetriskMätning är borttaget som eget paket. Resterande objekttyper ingår i HH_GemensammaKlasser eftersom det används såväl till höjdpunkter som till brytlinjer. Paketet HP_Punkthöjder är borttaget som eget paket och informationen är inarbetad i paketet HO_Höjdpunkter. Information från paketet HP_Punkthöjder har kopierats in i HO_Höjdpunkter men även kopierats till HI_Brytlinjer för att HO_Höjdpunkter och HI_Brytlinjer ska ha likartad struktur. Attributet hårdgjordyta, som tidigare karaktäriserade specifika punkthöjder ligger nu i den generella objekttypen HO_Höjdpunkt. Insamlingsmetoderna laserskanning och bildmatchning resulterar i punktmoln. Av den orsaken har paketen HL_Laserskanning, HB_Bildmatchning och HM_Punktmoln slagits ihop till paketet HM_Punktmoln. De tre objekttyper för konceptuella representationer av LAS-filen har samlats i paketet HM_Punktmoln samt fått avkortade namn. Punktmolnens punkter är kan vara klassificerade enligt olika versioner av LAS-standarden som utarbetats av ASPRS. Värdet för bro saknas i versioner för LAS 1.4 men har i svenskt höjddata tilldelats värdet 11. Detta värde är reserverad för ASPRS definitioner och betecknar från och med LAS 1.4 vägyta. version har av den anledningen kompletterats med ett ytterligare attribut för klassificering med tillhörande kodlista. Detta möjliggör att data klassificerad enligt LAS-standarden äldre än version 1.4 fungerar i. Punktmoln som saknar värde bro, kan dock använda den nyare mer korrekta kodlistan för version 1.4. SG_Projekt som ingår i paketet gemensamma klasser är inte längre en subtyp till SG_BasKlass och ärver inte längre attribut därifrån. Attributen i den gemensamma klassen SG_Datamängd är förändrade. Id för vektorobjekttyperna HO_Höjdpunkt, HI_Brytlinje och HK_Nivåkurva använder datatypen Identifier från Inspire, istället för som tidigare SG_Id från gemensamma klasser. I version 2.0 HH_HöjdProjekt fanns ett antal subtyper definierade. Dessa subtyper har tagits bort i version och attributen har överförts till andra objekttyper. I övrigt har enstaka korrektioner av attributnamn, rollnamn och multipliciteter gjorts. 5.2 Informationsmodell Inom finns nio teman Bild, Vatten, Marktäcke/Markanvändning, Markdetaljer, Höjd, Väg/Järnväg, Byggnad, Adress samt Stompunkter. Varje temas informationsmodell är indelad i ett eller flera paket. Utöver detta finns även ett gemensamt paket som används av alla informationsmodeller.

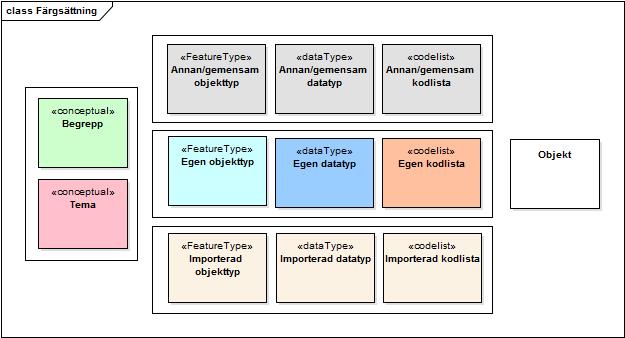

30 28 (244) Styrgruppen Informationsmodellen är uppdelad i flera figurer för att belysa de olika delarna av modellen. Hela informationsmodellen återfinns i Bilaga C. Fullständig informationsmodell. För mer detaljerade definitioner och ar hänvisas till avsnitt 5.3. informationsmodeller är ursprungligen skapade för att visa informationen utifrån ett verksamhetsperspektiv vilket redovisats i tidigare versioner av specifikationerna. För att kunna skapa datautbytesmodeller i form av XML-scheman motsvarande informationsmodellerna har en del avgränsningar och uppdelningar behövt göras. Dessa nya informationsmodeller är de som från och med version 3 redovisas i specifikationen för höjddata. De tillhandahålls även tillsammans med XML-scheman, kodlistor och exempel via projektets hemsida Informationsmodellerna tillhandahålls även som en.eap-fil (Sparx systems Enterprise Architecht). I informationsmodeller används benämningen kodlista för att beskriva tillåtna värden ett attribut kan anta. Kodlistorna är utökningsbara. Färgsättning av modellelement görs enligt Figur 4. Figur 4: Färgsättning av klasser i diagram. Informationsmodellen för Höjddata innehåller ett antal obligatoriska attribut, t.ex. av typen Id. Obligatoriska attribut har multipliciteten en (1) eller en till många (1..*). De flesta attribut har multipliciteten noll till många (0..*) eller noll till en (0..1) och är därmed valfria att ange. Krav 1. Informationsmodellens obligatoriska attribut och associationer ska finnas med i datamängd enligt denna specifikation. Krav 2. Informationsmodellens angivelser om multiplicitet ska följas för datamängder enligt denna specifikation.

31 Styrgruppen 29 (244) Krav 3. Endast värden från kodlistor ska användas för attribut vars typ är en kodlista. Krav 4. Kodlistor är utökningsbara. Utökad kodlista ska tillhandahållas av ansvarig part. Krav 5. Koder/värden i utökade kodlistor ska inte stå i konflikt med värden i ursprunglig kodlista. Krav 6. Utökning av kodlistor ska ske i samverkan mellan alla identifierade intressenter. Rekommendation 1. Gemensamma kodlistor ska förvaltas av Lantmäteriet. Rekommendation 2. Valfria attribut ska användas om informationen finns tillgänglig Okända värden I specifikationer används inte okänt, ospecificerat eller liknande värden i kodlistor. Istället används den inbyggda funktionen nillable från XMLschemaspecifikationen från W3C (World Wide Web Consortium). Detta har gjorts med tanke på att det huvudsakliga utbytet som förväntas ske enligt specifikationerna är maskin till maskin. Det är sedan upp till respektive organisation att i sitt eget system hantera detta på lämpligt sätt utifrån egna behov. Att ett element (huvudsakligen en objekttyp eller ett attribut) är nillable betyder att de inte behöver fyllas med ett värde utan kan få attributet xsi:nil= true. Till detta hör också ett annat attribut nilreason (Tabell 4), orsaken till att värdet saknas. Alla element i XML-scheman är nillable. Tabell 4: nilreasontype. nilreason inapplicable missing template unknown withheld other<briefexplanation> Betydelse Värde saknas. Värdet kan inte med enkelhet levereras av dataproducenten. Ett korrekt värde kan dessutom saknas. Värdet finns och kommer att kompletteras senare. Värdet är inte känt och kan inte beräknas av dataproducenten. Men ett värde finns troligen. Avslöjas ej av sekretesskäl. Annat skäl, där text är en textsträng med minst 2 tecken och utan mellanrum.

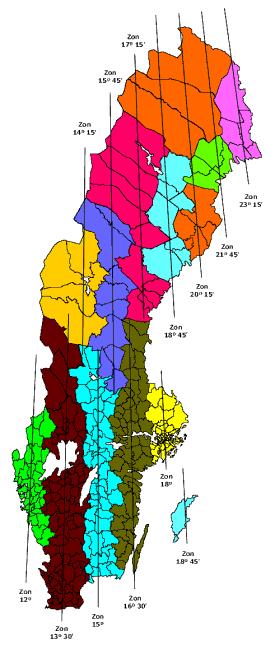

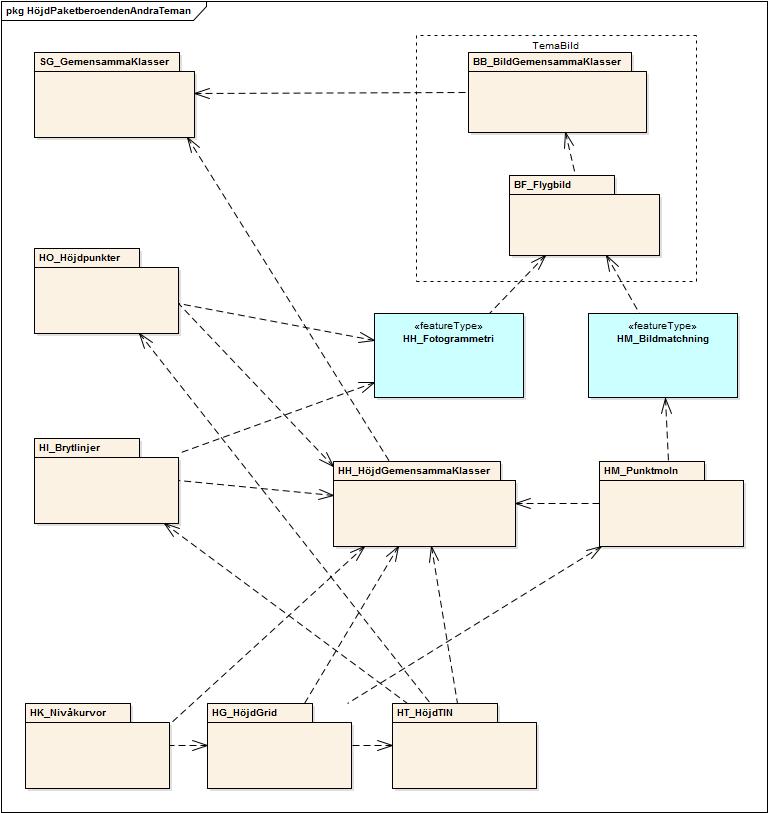

32 Styrgruppen 30 (244) Rumsliga referenssystem För att hantera rumsliga referenssystem för data enligt specifikationer används de inbyggda funktionerna i GML där varje geometri har ett referenssystem. Detta innebär att referenssystem inte behöver hanteras som ett eget attribut på den objekttyp som bär en geometri. Referenssystemet anges med EPSG-kod (se Tabell 12) Beroenden till andra specifikationer Figur 5: Paketdiagram som visar de beroenden som objekttyperna HM_Bildmatchning och HH_Fotogrammetri har till tema Bild.

33 31 (244) Styrgruppen Höjddata utnyttjar andra standarder och modeller. Höjddatas objekttyper har relationer till objekttyper som återfinns i andra specifikationer. Beroende finns till Bilddata, främst genom att höjddata kan tas fram genom bildmatchning och fotogrammetrisk mätning. Detta illustreras genom paketberoenden till Bilddata (Figur 5). Bilddata har i sin tur även beroende till Höjddata genom den höjdmodell som används vid ortofotoframställningen. Höjdmodeller beskrivs i Geodataspecifikation Bild. Figur 6: Paketdiagram visande Höjddatas beroenden till Inspire Elevation och bastyper från Inspire Generic Conceptual Model. Notera att några paket i temat Höjd även har egna beroenden till olika paket i Inspire Elevation. Alla beroenden mellan olika paket inom höjddata visas inte i denna figur.

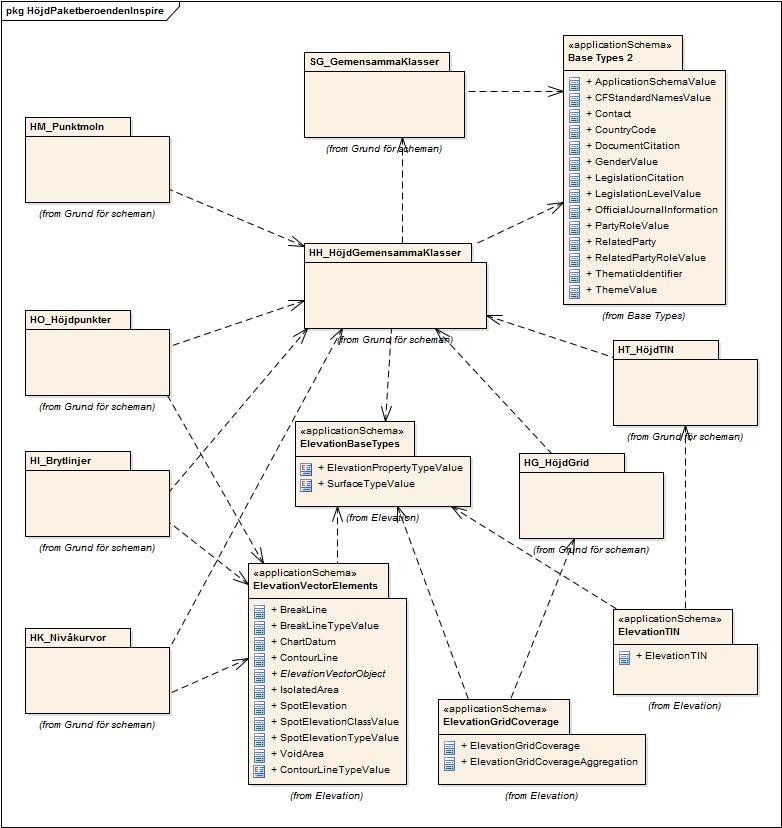

34 32 (244) Styrgruppen Höjddata har även ett beroende till Inspire-temat Elevation (se Figur 6). En rad olika attribut ärvs från Inspires objekttyper till objekttyper i Svensk Geoprocess (se avsnitt ) Gemensamma klasser För att skapa enhetlighet bland de geodataspecifikationer som tas fram inom Svensk geoprocess har en uppsättning gemensamma objekttyper skapats som kan användas av alla geodataspecifikationer. De gemensamma klasserna medger att identifierare, livscykelinformation, geometrier för vektordata och av datamängder och metadata hanteras enhetligt. I tema Höjd används SG_Projekt i alla paket, direkt genom arv av attribut eller indirekt via relationer. SG_InsamlingMetod i används i de paket som beskriver vidarebearbetat data, medan SG_Datamängd enbart används för vektordata. SG_BasKlass och SG_ExternReferens används i andra teman som innehåller modeller för topografiska data (kartdata). Se ar av SG_Datamängd, SG_Projekt samt SG_InsamlingMetod under respektive rubrik. Klasser från Inspires Generic conceptual model, Inspire Elevation samt den gemensamma klassen SG_Datamängd används i tema Höjd för att hantera identifierare, livscykelinformation och metadata. Detta beskrivs i separata avsnitt SG_Datamängd Figur 7: SG_Datamängd och datatypern Identifier från Inspire Generic Conceptual Model. För att visa hur datamängder sätts ihop av objekttyper i teman inom har en gemensam objekttyp för datamängder av vektortyp - SG_Datamängd - skapats (Figur 7). SG_Datamängd har ett obligatoriskt attribut id. Id använder datatypen Identifier (Figur 7) som kommer från Inspire och består av en namnrymd (namespace) och ett id (localid) som tillsammans ger ett unikt id vilket förklaras närmare i Se ytterligare om id i avsnitt SG_Datamängd håller samman datamängder av vektortyp och ingår därför endast i modellerna för höjdpunkter, brytlinjer, punktmoln och nivåkurvor. I modellerna för höjdmodell Grid, höjdmodell TIN samt i modellerna som tillhör Tema Bild används inte SG_Datamängd.

35 33 (244) Styrgruppen Identifierare på datamängds- och objektsnivå Figur 8: Figuren visar attributen för identifierare på datamängdsnivå. Grid och TIN använder Inspires objekttyper. Vektorobjekt såsom höjdpunkter, brytlinjer och nivåkurvor använder Svensk geoprocess gemensamma objekttyp SG_Datamängd. I samtliga fall ingår datatypen Identifier från Inspires Generic Conceptual Model vilken är en gemensam överordnad modell för Inspires olika teman. Attributen ärvs vidare till objekttyper för Höjddata. I detta avsnitt beskrivs enbart hur identifierare hanteras. Övriga attribut som syns i diagram beskrivs under rubrik för respektive objekttyp. Inspire har skapat attributet inspireid och definierat datatypen Identifier som används för unika identifierare till datamängder. För vektordata i hanteras identifierare på datamängdsnivå i objekttypen SG_Datamängd i attributet id och Inspires datatyp Identifier För grid och TIN hanteras identifierare av attributet inspireid av objekttyper tillhörande Inspire Elevation. Dessa attribut ärvs vidare till objekttyper för grid och TIN. Inspire tema Elevation saknar attributet inspireid på objektsnivå. Därför har id-attribut lagts till på objektnivå för vektorobjekten höjdpunkter, brytlinjer och nivåkurvor. För andra datastrukturer såsom grid, TIN och punktmoln är inte vektornivå relevant och saknas följaktligen i informationsmodellen.

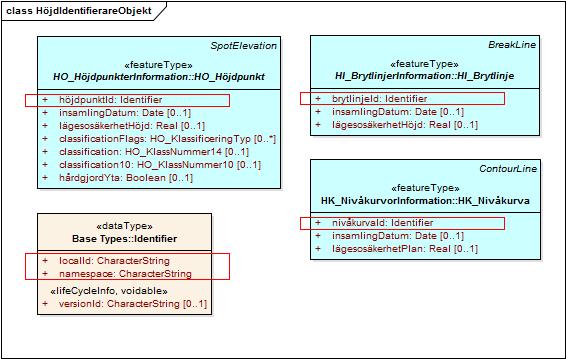

36 Styrgruppen 34 (244) Figur 9: Figuren visar attributen för identifierare på objektnivå. Vektorobjekt såsom höjdpunkter, brytlinjer och nivåkurvor använder datatypen Identifier från Inspires Generic Conceptual Model vilken är en gemensam överordnad modell för Inspires olika teman. Unika identifierare kan uppnås på olika sätt, antingen med UUID som är en universellt unik identifierare bestående av 32 hexadecimala tecken separerade i fem grupper av bindestreck (-). Ett annat sätt är att med en URI (Unique Resource Identifier) identifiera en datamängd i något som kallas Namespace och därefter identifiera ett objekt i datamängden med en för datamängden unik identifierare. Det senare sättet används av typen Identifier från Inspire med hjälp av attributen namespace och localid. Trots att localid inte måste vara universellt unik så rekommenderar denna geodataspecifikation att UUID används. Arbete pågår i Sverige med att ta fram riktlinjer för namespace for geodata. Arbetet leds av Lantmäteriet. Föreslaget är en lösning enligt nedan: identifier}/{localid} Krav 7. I datamängder av vektortyp (höjdpunkter, brytlinjer och nivåkurvor) ska alla objekt enligt denna specifikation ha en identifierare (Id). Krav 8. Identifierare skall vara av typen Identifier (Inspire - Generic conceptual model - BaseTypes). Gäller objekt och datamängder av vektortyp. Krav 9. Identifieraren skall vara unik och stabil över objektets livstid.

37 35 (244) Styrgruppen Rekommendation 3. LocalId som är ett attribut till typen Identifier skall vara av typen UUID (ISO/IEC :2005) Livscykelinformation för datamängd och objekt Figur 10: Figuren visar versionshantering (lifecycleinfo) för Höjddata på datamängdsnivå. Grid, TIN och vektordata får sin versionshantering från Inspires objekttyper för respektive datastruktur. I samtliga fall är datatypen Identifier inblandad då den används såväl i SG_Datamängd (vektordata) som i ElevationTIN och ElevationGridCoverage från Inspire. I detta avsnitt beskrivs enbart hur livscykelinformation hanteras. Övriga attribut som syns i diagram beskrivs under rubrik för respektive objekttyp. Inspire använder attributen beginlifespanversion och endlifespanversion som tillsammans med ett versionsnummer, valfritt attribut på identifieraren Identifier, på ett objekt kan användas vid versionshantering och medger åtkomst till äldre versioner av objektet. Livscykelattributen redovisar tidpunkter för ändring i databas fram till nästa uppdatering. Datum för laserskanning och flygfotografering s.k. acquisition date, redovisas i andra attribut. Flygfotodatum kan härledas ur referens till Geodataspecifikation Bild. Livscykelinformation på objektsnivå är relevant för vektorstrukturer såsom höjdpunkter, brytlinjer och nivåkurvor. Även här hanteras versionerna av Inspires livscykelversion samt i id via Inspires datatyp Identifier.

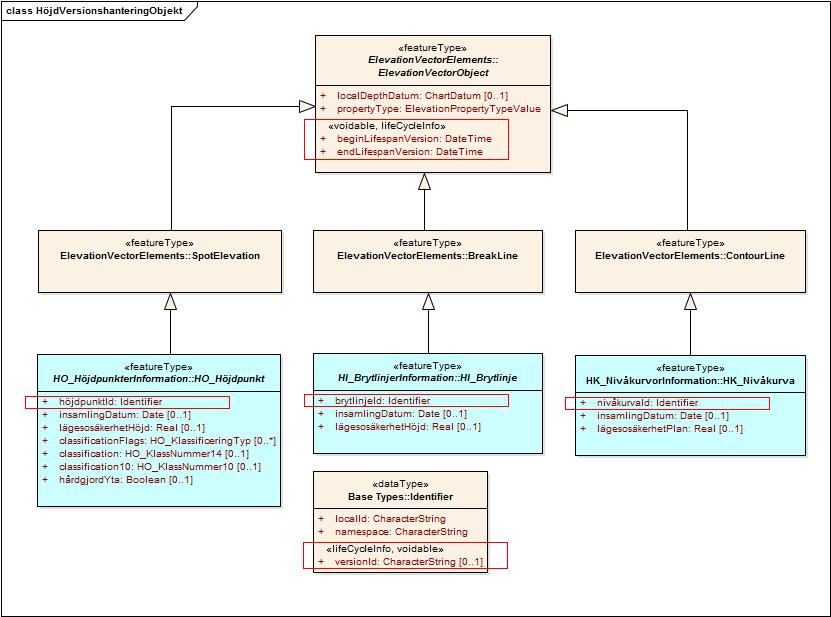

38 Styrgruppen 36 (244) Figur 11: Figuren visar versionshantering (lifecycleinfo) för Höjddata på objektnivå. Inspires livscykelattribut används. Versionsnummer kommer in via id. Krav 10. Då attributet endlifespanversion förekommer får dess värde inte inträffa före värdet attributet beginlifespanversion. Rekommendation 4. Attributet beginlifespanversion skall finnas för samtliga objekt i datamängd av vektortyp enligt denna specifikation. Rekommendation 5. Datum när objekt skapades i databas hos ansvarig part skall användas för attributet beginlifespanversion för alla objekt i datamängd av vektortyp enligt denna specifikation.

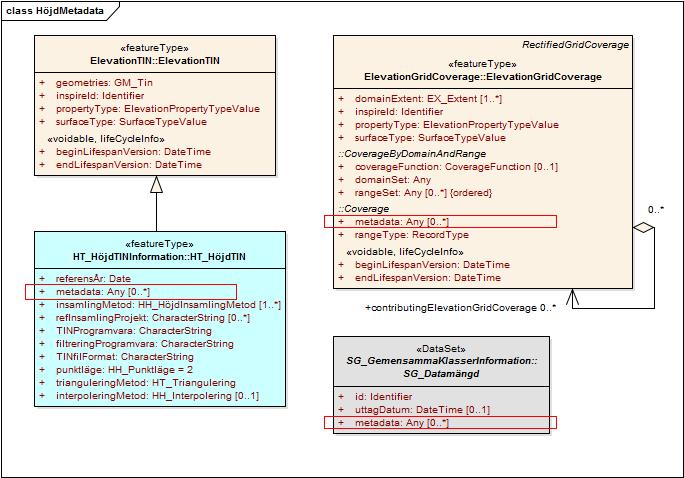

39 37 (244) Styrgruppen Metadata på datamängdsnivå Figur 12: Figuren visar metadata för Höjddata på datamängdsnivå. Vektorobjekt såsom höjdpunkter, brytlinjer och nivåkurvor använder gemensamma objekttyp SG_Datamängd. HG_HöjdGrid ärver sitt metadataattribut från coveragemodellen i Inspires Generic Conceptual Model via ElevationGridCoverage. I detta avsnitt beskrivs enbart hur metadata hanteras. Övriga attribut som syns i diagram beskrivs under rubrik för respektive objekttyp. Metadata finns såväl på objektnivå som på datamängdsnivå. I informationsmodellen ligger specifik höjdmetadata på objekttyperna. För vektordata anges metadata enligt den nationella metadataprofilen i attributet metadata som ligger på SG_Datamängd. HG_HöjdGrid ärver sitt metadataattribut från coveragemodellen i Inspires Generic Conceptual Model via ElevationGridCoverage. För objektttyp HT_HöjdTIN har ett metadataattribut lagts till eftersom Inspire inte har definierat något metadataattribut för TIN. I attributet metadata anges metadata enligt den nationella metadataprofilen. Hur det tillämpas inom kommer att beskrivas i eget dokument som ska publiceras under våren I avsnitt 8 beskrivs mer formellt hur metadata hanteras.

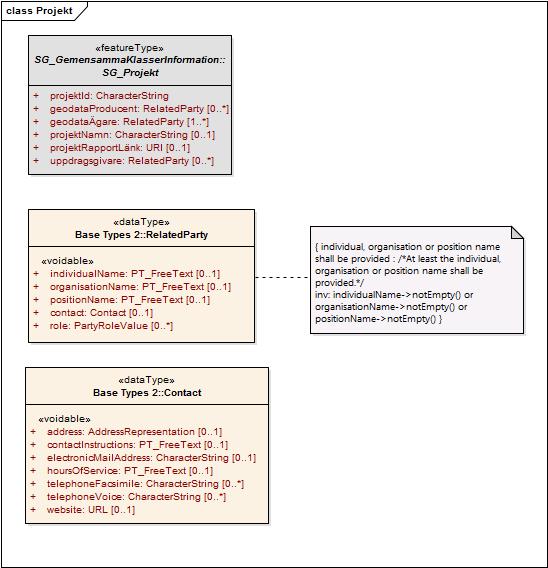

40 38 (244) Styrgruppen SG_Projekt Figur 13: SG_Projekt är en gemensam objekttyp för. SG_Projekt är en objekttyp som kan användas i olika teman som behandlas inom. Det innebär inte att höjddata med nödvändighet behöver vara framtaget med ett projektinriktat arbetssätt, men attributen projektid och geodataägare är nödvändiga för att hålla samman datamängder och definiera unika Id för vissa temaspecifika klasser. SG_Projekt innehåller flera attribut som redovisar myndigheter, kommuner och företag som på något sätt deltar i projekten som utförare eller beställare. Informationen lagras i en datatyp RelatedParty, vilken importerats från Inspire Generic Conceptual Model. Den fullständiga modellen av datatypen RelatedParty återfinns i Bilaga C. Fullständig informationsmodell. SG_Projekt har flera subtyper som används i underordnade nivåer i informationsmodellen. Med undantag av de obligatoriska attributen geodataägare och projektid är attributen frivilliga. I datatypen RelatedParty finns villkor att ett av attributen individual-

41 39 (244) Styrgruppen Name, organisationname och positionname ska anges. I de allra flesta fall är organisationname det mest relevanta och rekommenderas därför av. För de obligatoriska attributen som hanterar roller är det ett krav att använda organisationname. Role ska inte användas för SG_Projekt då andra attribut utnyttjas för att uttrycka roller i projekt. Kontaktinformationen i contact är frivillig, men här rekommenderas att ange website och electronicmailaddress (Tabell 5). NOTERA att det frivilliga attributet address leder till Inspires tema Adresser och vidare till temat Geografiska Namn med en mängd obligatoriska attribut. Därför ska attributet address inte användas i datatypen Contact. I konsekvens med detta innehåller inte utbytesschemana heller attributet address. projektid är också en viktig komponent för att bygga upp unika identiteter för enskilda identiteter tillhörande filer och delområden. Se syntax för projektid i avsnitt Tabell 5: Hantering av attribut från Inspire för SG_Projekt. Objekttyp Inspire Attribut Vad göra i? RelatedParty individualname Se krav och rekommendation 6-7 RelatedParty organisationname Se krav och rekommendation 6-7 RelatedParty positionname Se krav och rekommendation 6-7 RelatedParty contact Går att använda RelatedParty role Ska ej användas Contact address Ska ej användas Contact contactinstructions Går att använda Contact electronicmailaddress Rekommenderas Contact hoursofservice Går att använda Contact telephonefacsimile Går att använda Contact telephonevoice Går att använda Contact website Rekommenderas Krav 11. För det obligatoriska attributet geodataägare ska genom datatypen RelatedParty attributet organisationname anges. Krav 12. Om något av de frivilliga attributen som redovisar roller (geodataproducent, uppdragsgivare) används ska genom datatypen RelatedParty minst ett av attributet individualname, organisationname eller positionname anges. Rekommendation 6. De attribut som använder datatypen RelatedParty och därmed datatypen Contact ska ange attributen electronicmailaddress och website.

42 Styrgruppen 40 (244) Rekommendation 7. De attribut som använder datatypen RelatedParty och därmed datatypen Contact ska INTE ange attributet adress SG_InsamlingMetod Figur 14: Kodlistor som används för att beskriva insamlingsmetod inom. De som tillhör gemensamma klasser är färgade i grått. Attribut visas endast för kodlista tillhörande tema Höjd. För att kunna ange insamlingsmetoder har en överordnad kodlista SG_InsamlingMetod med fyra olika subtyper skapats. HH_HöjdInsamlingMetod används i flera av paketen som ingår i informationsmodellen för Höjddata.

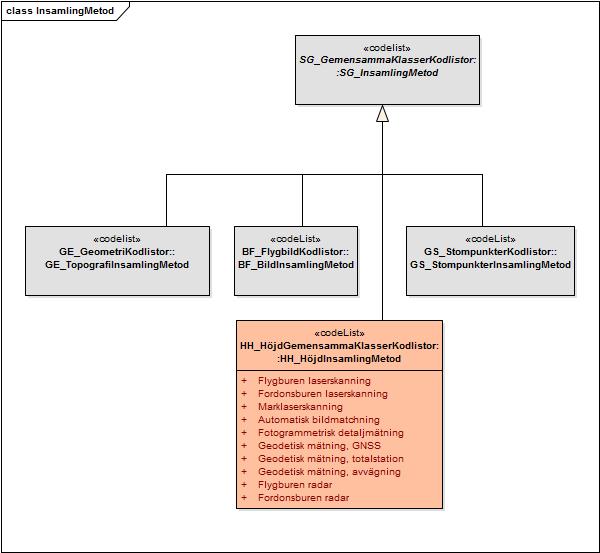

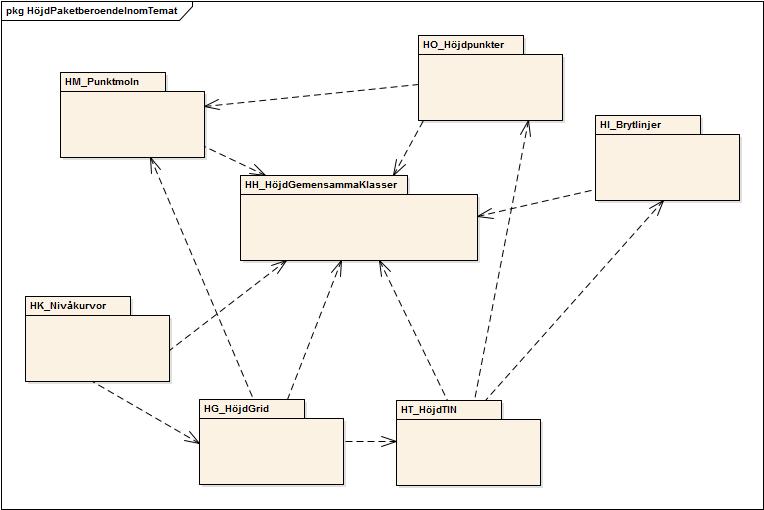

43 41 (244) Styrgruppen Översiktlig informationsmodell Figur 15: Bilden visar olika paket inom höjddata och hur dessa är beroende av varandra. Fler beroenden än de som visas i bilden är tänkbara. Eftersom det är flera olika typer av höjddata som ska utbytas har informationsmodellen indelats i olika paket. HO_Höjdpunkter och HI_Brytlinjer hanterar enklare typer av höjddata oberoende av metod. HM_Punktmoln, HG_HöjdGrid och HT_HöjdTIN behandlar mera komplexa höjddata, såsom höjdmodeller. HK_Nivåkurvor beskriver höjddata som kan betraktas som följdprodukt av grundläggande höjddata men som är betydelsefull i olika kartprodukter. I temat Höjd inom behandlas olika typer av höjddata. Punktmoln, höjdmodell som grid eller TIN samt höjdpunkter, brytlinjer och nivåkurvor är representerade i modellen. Information från insamlingsmetoderna laserskanning, bildmatchning och fotogrammetri är finns också med i informationsmodellen. Andra typer av höjddata såsom radardata och höjddata framtaget via terrester mätning ingår inte i temauppdraget för närvarande. Modellen är öppen för att expanderas till dessa eller andra typer av höjddata. Det är också möjligt att lägga till batymetriskt data. Inspire innefattar såväl höjd- som djupdata. Eftersom denna specifikation har relationer till Inspire kan även utbyte av insamlat och bearbetat djupdata med mindre kompletteringar av modellen läggas till.

44 42 (244) Styrgruppen HH_HöjdProjekt Figur 16: HH_HöjdProjekt och datatypen RelatedParty. I anteckningen nertill ställs villkor på att minst ett av attributen som räknas upp ska användas. Figuren visar också arvet från den överordnade objekttypen SG_Projekt från gemensamma klasser i informationsmodellen för Svensk geoprocess. HH_HöjdProjekt är den centrala objekttypen för Höjddata, där alla egenskaper som är allmängiltiga på projektnivå är samlade. Objekttypen har relationer till någon objekttyp i de flesta paket som ingår i informationsmodellen. Objekttypen HH_HöjdProjekt är en subtyp av SG_Projekt och ärver därigenom ett antal projektattribut, gemensamma för flera teman i. Med undantag av de obligatoriska attributen geodataägare och projektid är attributen frivilliga. Attributet projektid är en viktig komponent för att bygga upp unika identiteter för enskilda flygbilder och ortofoton. Se syntax för projektid i avsnitt I HH_HöjdProjekt tillkommer attribut som är gemensamma för flera olika typer av höjdprojekt. projektområde är ett geometriattribut som visar utsträckningen av projektområdet. De referenssystem som används anges med EPSG-kod i attributen referenssystemplan respektive referenssystemhöjd (se avsnitt ). Attributen kommun och län underlättar sökningar i ett gemensamt söksystem.

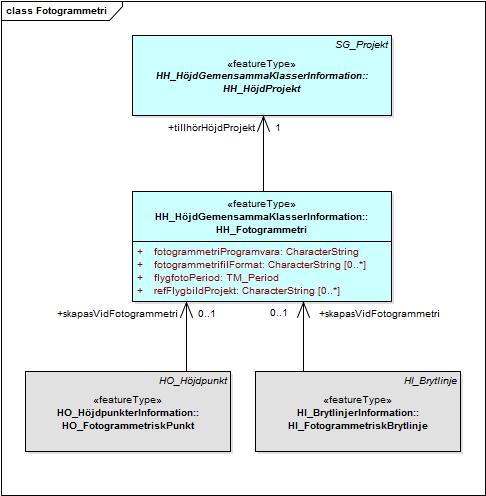

45 43 (244) Styrgruppen HH_Fotogrammetri Figur 17: Översikt som visar objekttyperna som berör fotogrammetrisk mätning och dess relationer. I övre högra hörnet på varje klass namnges överordnad supertyp. Attributen visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. Med fotogrammetrisk mätning i denna specifikation avses mätning av höjdpunkter och brytlinjer i stereomodeller. HH_Fotogrammetri innehåller attribut för den information som är gemensam för fotogrammetrisk mätning och tillför denna information till modellerna för höjdpunkter respektive brytlinjer via relationer. HH_Fotogrammetri har en referens till projektid för det flygbildsprojekt som använda bilder fotograferats inom. Objekttypen HO_FotogrammetriskPunkt och HI_FotogrammetriskBrytlinje redovisar information tillhörande de enskilda höjdpunkterna och brytlinjerna. Objekttypen HO_FotogrammetriskPunkt som ingår i paketet Höjdpunkter beskrivs i avsnittet Objekttypen HI_FotogrammetriskBrytlinje som ingår i paketet Brytlinjer beskrivs i avsnittet

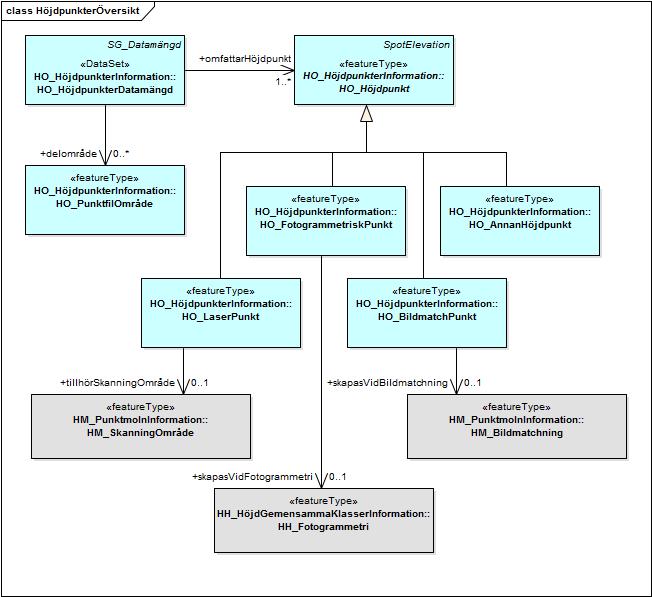

46 44 (244) Styrgruppen Höjdpunkter Figur 18: Översikt över de objekttyper som ingår i paketet HO_Höjdpunkter. De tre nedersta objekttyperna tillhör andra paket men har relationer till objekttyper i HO_Höjdpunkter. Attributen visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. I paketet HO_Höjdpunkter beskrivs höjdpunkter oavsett insamlingsmetod. Objekttyperna som beskriver höjdpunkter består av en överordnad typ HO_Höjdpunkt, med fyra subtyper samt HO_HöjdpunkterDatamängd och HO_PunktfilOmråde. Uppdelningen av subtyper är baserad på olika insamlingsmetoder. Höjdpunkter kan även ingå i ett punktmoln, användas till att skapa höjdmodeller eller användas för att generera nivåkurvor. Dessa olika typer av höjddata åskådliggörs i andra delar av informationsmodellen för höjddata.

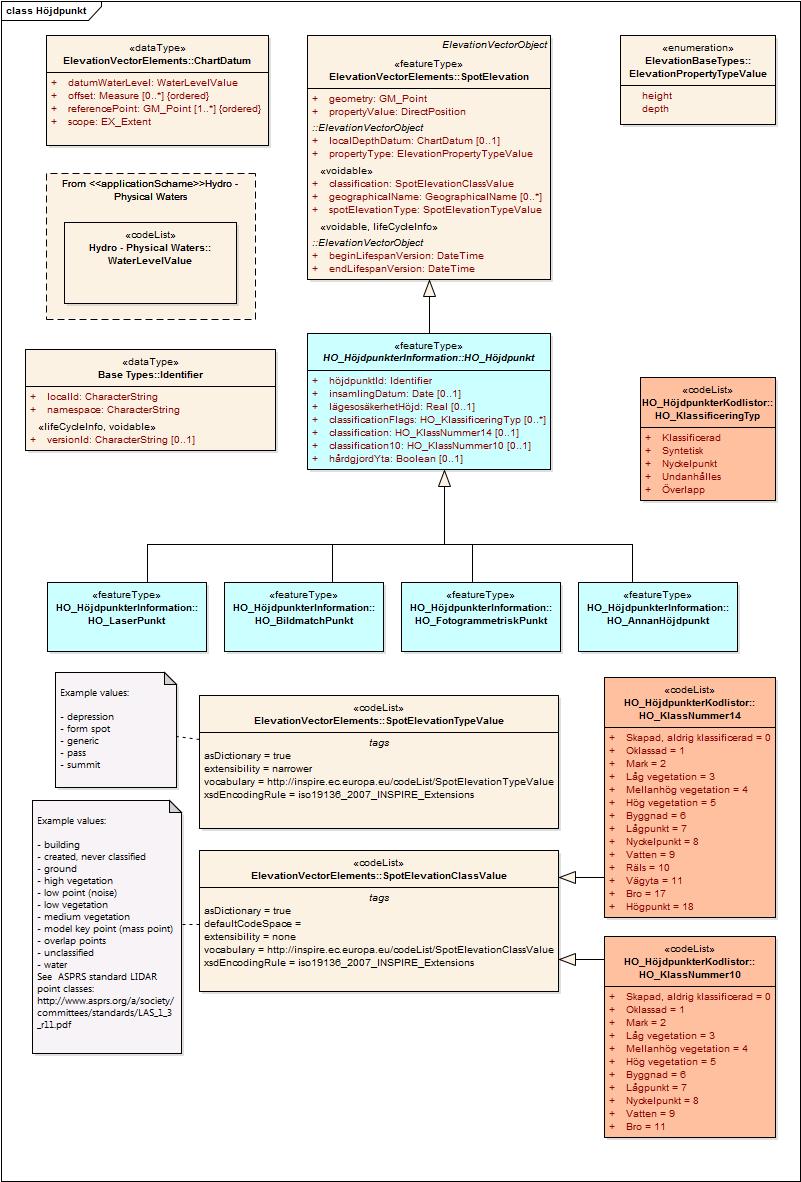

47 Styrgruppen 45 (244) HO_Höjdpunkt Figur 19: HO_Höjdpunkt är en överordnad objekttyp i informationsmodellen. Höjdpunkt är samtidigt en subtyp till SpotElevation i Inspire. Nedanför syns de fyra definierade subtyperna. I Figuren ses också de element som importerats från Inspire Elevation beigefärgade - och hur de hör samman med HO_Höjdpunkt och dess kodlistor.

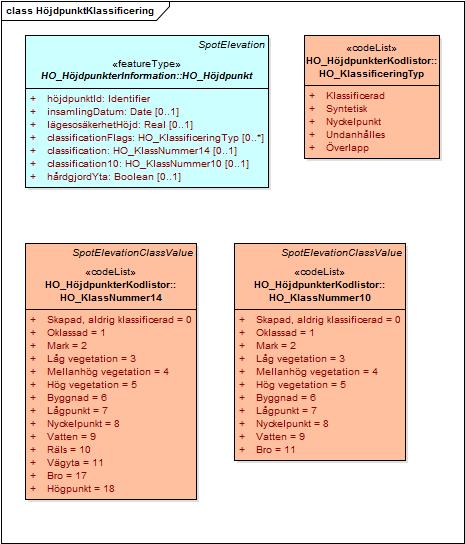

48 46 (244) Styrgruppen HO_Höjdpunkt är en överordnad objekttyp för enskilda höjdpunkter insamlade med olika metoder. Höjdpunkter kan mätas in fotogrammetrisk eller geodetiskt. Höjdpunkter kan även plockas ut ur ett punktmoln insamlat via laserskanning eller bildmatchning. Ett punktmoln lagras i filformatet las eller komprimerat i laz. Formatet beskrivs i en standard för laserfiler utarbetat av ASPRS. Standarden för las finns i flera versioner. Det som skiljer versionerna åt är bland annat en lista för klassificerade punkter. De äldre versionerna hade en kortare lista med fler reserverade men obestämda värden. Versionerna före 1.4 saknade värde för broar. I Sverige har praxis varit att beteckna broar med värdet 11. Figur 20: Bilden visar de kodlistor som hör till klassificering av höjdpunkter enligt olika versioner av standard för laserfiler. På grund av denna skillnad på versioner har skapats två kodlistor och definierat två alternativa attribut. Attributet classification och kodlistan HO_Klassnummer14 är gjord efter kodlistan i las version 1.4 men fungerar även för äldre las-

49 47 (244) Styrgruppen versioner förutsatt att man inte klassificerat broar. Attributet classification10 och kodlistan HO_Klassnummer10 som används för las-versionerna har en nummerbeteckning för bro som inte överensstämmer med standarden. I Figur 20 kan man jämföra de bägge kodlistorna. I Inspire Elevation namnges motsvarande kodlista som SpotElevationClassValue men är tom. Kodlistorna i har modellerats som subtyper till SpotElevationClassValue vilket framgår av Figur 19. Attributet classificationflags använder kodlistan HO_KlassificeringTyp som även den följer ASPRS standard för laserfiler. Notera att en punkt kan samtidigt ha fler än ett värde, exempelvis Klassificerad och Syntetisk. Värdet Klassificerad innebär att punkten är klassificerad enligt ASPRS standard som anger typ av mark och vegetation. En punkt med värde Klassificerad i attributet classificationflags har ett värde i attributet classification alternativt classification10. Dessa klassificeringsattribut classification/classification10 och classificationflags - från standarden kan användas för att klassificera höjdpunkter även om dessa inte kommer från punktmoln. Attributet hårdgjordyta möjliggör ett urval av specifika höjdpunkter för olika kommunala tillämpningar. En rad attribut finns i Inspires objekttyper SpotElevation och ElevationVectorObject. Tabellen nedan visar om de kan eller ska användas i denna version av specifikation och informationsutbytesmodell. Tabell 6: Hantering av attribut från Inspire för HO_Höjdpunkt. Objekttyp Inspire Attribut Vad göra i? SpotElevation geometry Ska användas SpotElevation propertyvalue Går att använda SpotElevation classification Används ej. Finns i HO_Höjdpunkt! SpotElevation geographicalname Används ej SpotElevation spotelevationtype Kan inte användas i denna version ElevationVectorObject localdepthdatum Kan inte användas i denna version ElevationVectorObject propertytype Kan inte användas i denna version ElevationVectorObject beginlifespanversion Går att använda ElevationVectorObject endlifespanversion Går att använda De attribut som närvarande inte kan hanteras är sådana med tillhörande kodlistor. Detta är beroende av lagringsmiljö för kodlistor. Interna kodlistor skapade inom projektet går att använda. Ett specialfall är classification som ersätts av två liknande attribut i HO_Höjdpunkt. Det frivilliga attributet geographicalname, vilket är frivilligt i Inspire, bygger på hela Inspires ortnamnsmodell och kommer inte att tas med i kommande versioner av praktiska skäl.

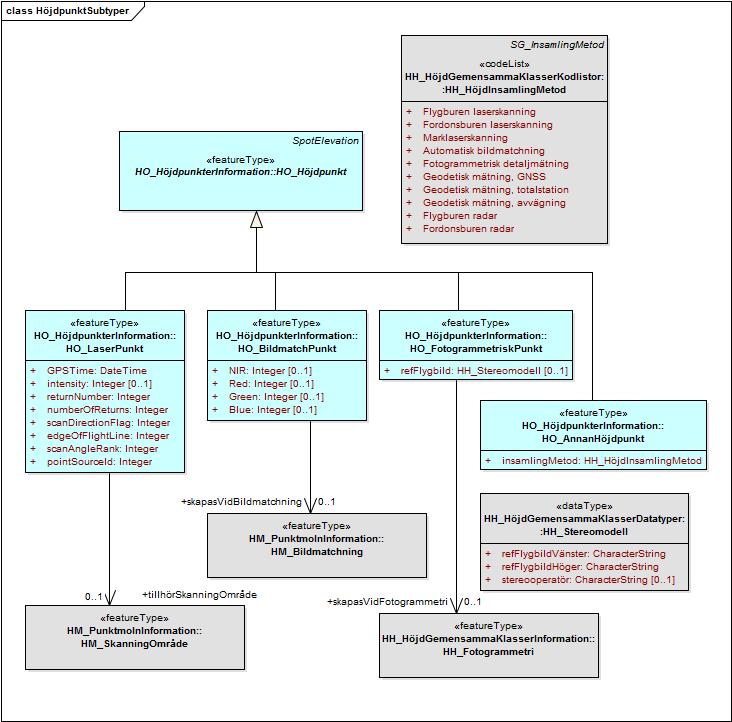

50 Styrgruppen 48 (244) Det frivilliga localdepthdatum, vilket anger vattenytans referensdatum, är komplex och leder in på Inspires hydrografimodell inklusive en kodlista med vattenståndsnivåer relaterade till tidvatten. Den delen av modellen kommer inte heller med i kommande versioner. Närmare av Inspires attribut och finns i avsnitt Figur 21: Detaljbild över HO_Höjdpunkt och subtyperna HO_LaserPunkt, HO_BildmatchPunkt, HO_FotogrammetriskPunkt och HO_AnnanHöjdpunkt samt datatyp respektive kodlista som används. Tre av subtyperna har relationer till objekttyper andra paket. Krav 13. För objekttypen HO_Höjdpunkt ska attributen classificationflags och classification alternativt classification10 anges, om höjdpunkten tillhör någon av subtyperna HO_LaserPunkt respektive HO_BildmatchPunkt.

51 49 (244) Styrgruppen HO_LaserPunkt HO_LaserPunkt innehåller en rad attribut från ASPRS standard för laserfiler. Av dessa attribut är endast attributet intensity frivilligt, vilket korresponderar med laserfilstandarden. Attributet pointsourceid pekar på den fil som innehåller punkter från ett visst skanningstråk, och finns därför också i objekttypen HM_Skanningstråk. HO_Laser- Punkt har en relation till HM_Flygsession i paketet HM_Punktmoln. Se även av laserskanning och dess olika objekttyper i paketet Punktmoln avsnitten till HO_BildmatchPunkt Objekttypen HO_BildmatchPunkt beskriver de punkter genereras i ett automatiskt bildmatchningsprojekt. HO_BildmatchPunkt innehåller en rad attribut från ASPRS standard för laserfiler. Dessa fyra attribut anger intensitet för de olika färgbanden och är ursprungligen avsedda för färgsättning av laserpunkter. HO_BildmatchPunkt har en relation till HM_Bildmatchning i paketet HM_Punktmoln. Se av HM_Bildmatchning i paketet Punktmoln avsnitt Krav 14. För objekttypen HO_BildmatchPunkt ska minst tre av attributen NIR, Red, Green och Blue alltid anges HO_FotogrammetriskPunkt Objekttypen HO_FotogrammetriskPunkt beskriver de punkter som mäts in i fotogrammetriska mätningsprojekt. Det frivilliga attributet stereomodell med tillhörande datatyp HH_Stereomodell redovisar vilka flygbilder som använts vid mätningen, via referens till flygbildid. En fotogrammetrisk punkt kan komplettera ett punkmoln som tagits fram med laserskanning och/eller bildmatchning. Tillsammans med fotogrammetriskt mätta brytlinjer kan fotogrammetriska punkter användas för att skapa ett TIN. HO_FotogrammetriskPunkt har en relation till HH_Fotogrammetri. Se av HH_Fotogrammetri i avsnitt HO_AnnanHöjdpunkt För att kunna redovisa även höjdpunkter som insamlats med metoder som inte beskrivits inom har objekttypen HO_AnnanHöjdpunkt tillkommit. Den innehåller endast ett attribut insamlingmetod.

52 50 (244) Styrgruppen HO_HöjdpunkterDatamängd Figur 22: HO_HöjdpunkterDatamängd och dess relationer. Figuren visar också arv från SG_Datamängd tillhörande paketet gemensamma klasser. HO_HöjdpunkterDatamängd är en objekttyp som kan innehålla höjdpunkter av olika typ och därmed möjliggör kombination av data från olika insamlingsprojekt och geodataägare. Utbredningen visas i attributet footprint. HO_HöjdpunkterDatamängd ärver även attribut från SG_Datamängd (se avsnitt ).

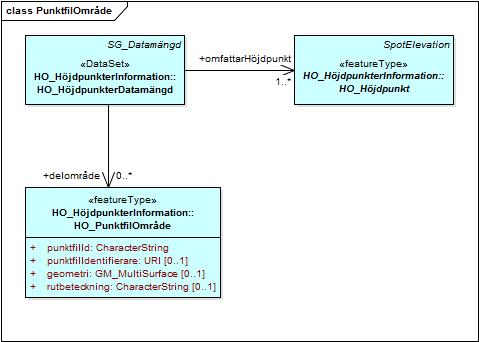

53 51 (244) Styrgruppen HO_PunktfilOmråde Figur 23: Objekttypen HO_PunktfilOmråde och de objekttyper som den har relationer till. Ett punktfilområde har definierats som det område som avbildas av en punktfil. Punktfilområdet redovisas som en yta av geometriattributet geometri. Vilken form eller storlek ett område har beror på projektets karaktär. En vanlig områdesuppdelning är indexrutor med kantlängd av 2,5 eller 1 km eller korridorer runt vägar och järnvägar. Attributet rutbeteckning visar beteckning för ruta och i vilken zon som objekttypen HO_PunktfilOmråde är belägen. Numera finns indexrutor i olika storlek för alla lokala SWEREF-zoner. Varje punktfilområde har en unik identifierare i form av en textsträng - punktfilid, som samtidigt är filnamnet för området (se närmare i avsnitt ). Krav 15. För objekttypen HO_PunktfilOmråde ska minst ett av attributen rutbeteckning eller geometri alltid anges.

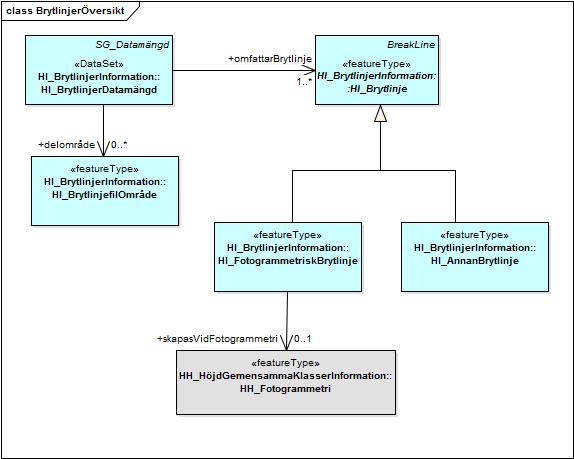

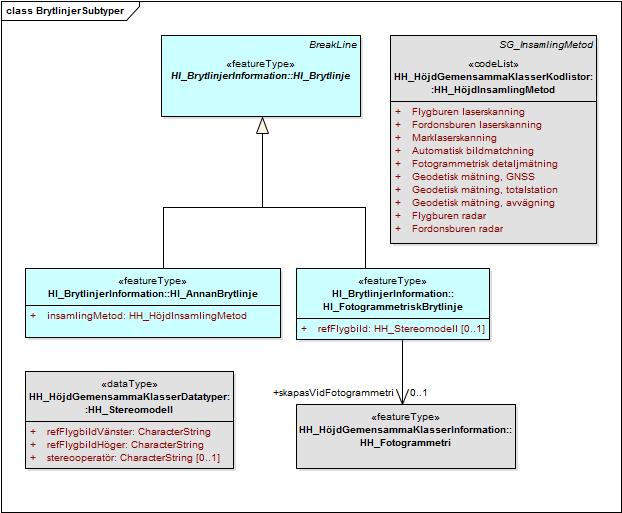

54 52 (244) Styrgruppen Brytlinjer Figur 24: Översikt över de objekttyper som ingår i paketet HI_Brytlinjer. I figuren syns supertypen HI_Brytlinje och dess olika subtyper indelade efter olika insamlingsmetoder. Den nedersta objekttypen HH_Fotogrammetri tillhör ett annat paket. Attributen visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. I paketet brytlinjer beskrivs brytlinjer oavsett insamlingsmetod. I paketet brytlinjer beskrivs brytlinjer oavsett insamlingsmetod. Objekttyperna som beskriver brytlinjer består av en överordnad typ HI_Brytlinje, med två subtyper samt HI_BrytlinjerDatamängd samt HI_BrytlinjefilOmråde. Uppdelningen av subtyper är baserad på olika insamlingsmetoder och kan utökas. Brytlinjer kan användas tillsammans med höjdpunkter för att skapa höjdmodeller i grid eller TIN. Dessa olika typer av höjddata åskådliggörs i andra delar av informationsmodellen för höjddata.

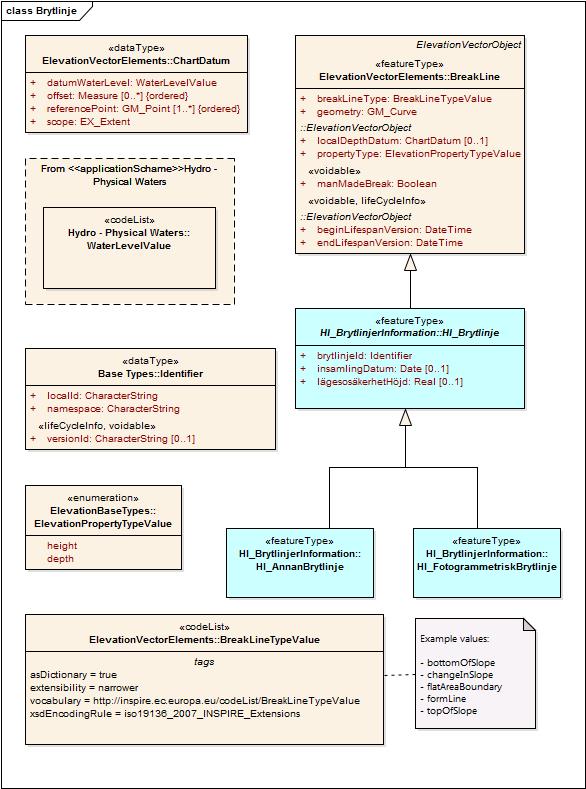

55 Styrgruppen 53 (244) HI_Brytlinje Figur 25: HI_Brytlinje är en överordnad objekttyp i informationsmodellen. HI_Brytlinje är samtidigt en subtyp till BreakLine i Inspire. Nedanför syns de två definierade subtyperna. Element från Inspire är redovisade i beige färg.

56 54 (244) Styrgruppen HI_Brytlinje är en överordnad objekttyp för enskilda brytlinjer insamlade med olika metoder, såsom HI_FotogrammetriskBrytlinje och HI_AnnanBrytlinje. I denna version av specifikationen är endast två subtyper definierade, men kan komma att utökas om behov finns. Förutom de definierade attributen ärvs ett flertal attribut, bl.a. geometri från BreakLine i Inspire Elevation. Brytlinjer används ofta tillsammans med annat höjddata för att generera TIN. En rad attribut finns i Inspires objekttyper BreakLine och ElevationVectorObject. Tabellen nedan visar om de kan eller ska användas i denna version av specifikation och informationsutbytesmodell. Tabell 7: Hantering av attribut från Inspire för HI_Brytlinje. Objekttyp Inspire Attribut Vad göra i? BreakLine geometry Ska användas BreakLine breaklinetype Går att använda BreakLine manmadebreak Går att använda ElevationVectorObject localdepthdatum Kan inte användas i denna version ElevationVectorObject propertytype Kan inte användas i denna version ElevationVectorObject beginlifespanversion Går att använda ElevationVectorObject endlifespanversion Går att använda De attribut som närvarande inte kan hanteras är beroende av lagringsmiljö för kodlistor. Interna kodlistor skapade inom projektet går att använda. Det frivilliga attributet localdepthdatum, vilket anger vattenytans referensdatum, är komplex och leder in på Inspires hydrografimodell inklusive en kodlista med vattenståndsnivåer relaterade till tidvatten. Den delen av modellen kommer inte heller med i senare versioner. Närmare av Inspires attribut finns i avsnitt

57 55 (244) Styrgruppen Figur 26: Detaljbild över HI_Brytlinje och subtyperna HI_FotogrammetriskBrytlinje samt HO_AnnanBrytlinje samt datatyp respektive kodlista som används. HI_FotogrammetriskBrytlinje har relation till HH_Fotogrammetri som ligger i ett gemensamt paket HI_FotogrammetriskBrytlinje Objekttypen HI_FotogrammetriskBrytlinje beskriver de brytlinjer som mäts in i fotogrammetriskt. Det frivilliga attributet stereomodell med tillhörande datatyp HH_Stereomodell redovisar vilka flygbilder som använts vid mätningen, via referens till flygbildid. Tillsammans med fotogrammetriskt mätta punkter kan fotogrammetriska brytlinjer användas för att skapa ett TIN. HI_FotogrammetriskBrytlinje har en relation till HH_Fotogrammetri. Se av HH_Fotogrammetri i avsnitt HI_AnnanBrytlinje För att kunna redovisa även brytlinjer som insamlats med metoder som inte beskrivits inom har objekttypen HI_AnnanBrytlinje tillkommit. Den innehåller endast ett attribut insamlingmetod.

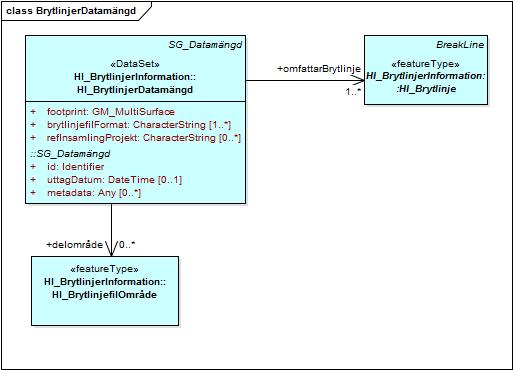

58 56 (244) Styrgruppen HI_BrytlinjerDatamängd Figur 27: HI_BrytlinjerDatamängd är en objekttyp som omfattar brytlinjer från olika typer av insamlingsprojekt. HI_BrytlinjerDatamängd är en objekttyp som kan innehålla brytlinjer av olika typ och därmed möjliggör kombination av data från olika insamlingsprojekt och geodataägare. Utbredningen visas i attributet footprint. HI_BrytlinjerDatamängd ärver även attribut från SG_Datamängd (se avsnitt ).

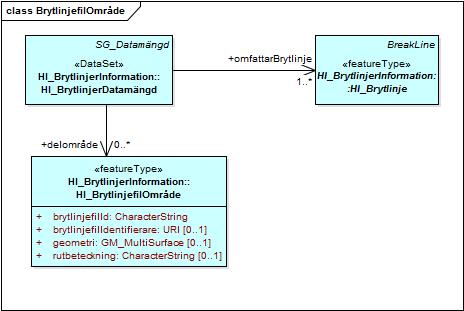

59 57 (244) Styrgruppen HI_BrytlinjefilOmråde Figur 28: Objekttypen HI_BrytlinjefilOmråde och de objekttyper som den har relationer till. Ett brytlinjefilområde har definierats som det område som avbildas av en brytlinjefil. Brytlinjefilområdet redovisas som en yta av geometriattributet geometri. Vilken form eller storlek ett område har beror på projektets karaktär. En vanlig områdesuppdelning är indexrutor med kantlängd av 2,5 eller 1 km eller korridorer runt vägar och järnvägar. Attributet rutbeteckning visar beteckning för ruta och i vilken zon som objekttypen HI_BrytlinjefilOmråde är belägen. Numera finns indexrutor i olika storlek för alla lokala SWEREF-zoner. Varje brytlinjefilområde har en unik identifierare i form av en textsträng - brytlinjefilid, som samtidigt är filnamnet för området (se närmare i avsnitt ). Krav 16. För objekttypen HI_BrytlinjefilOmråde ska minst ett av attributen rutbeteckning eller geometri alltid anges.

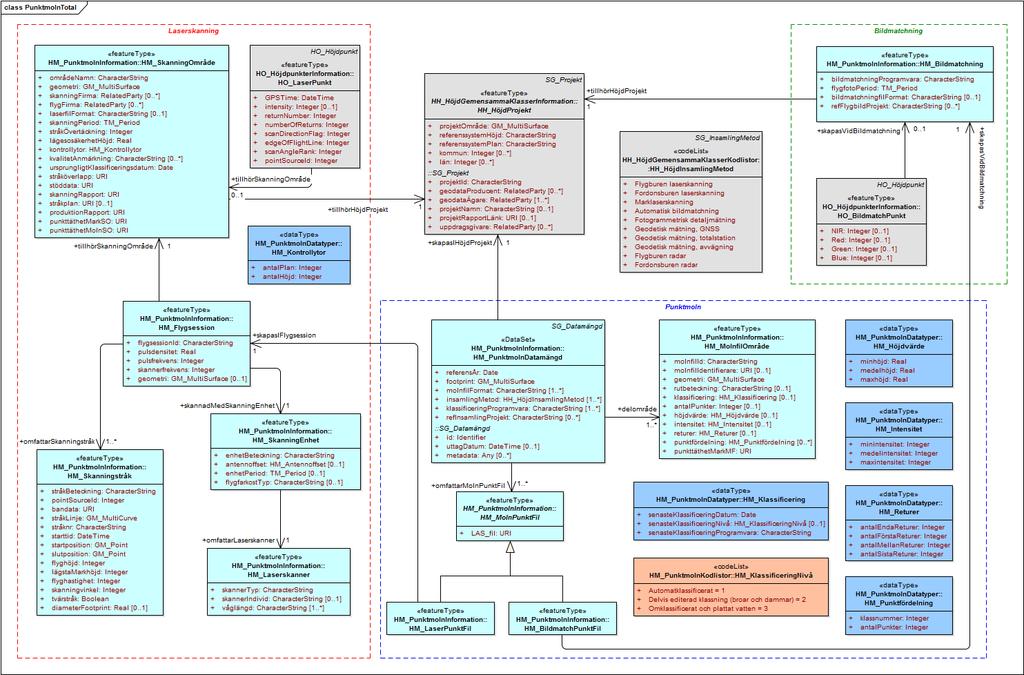

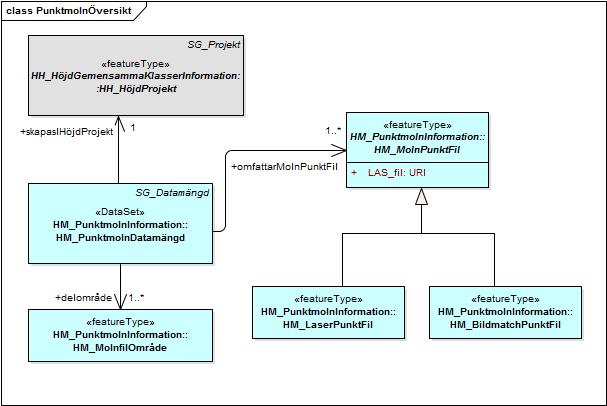

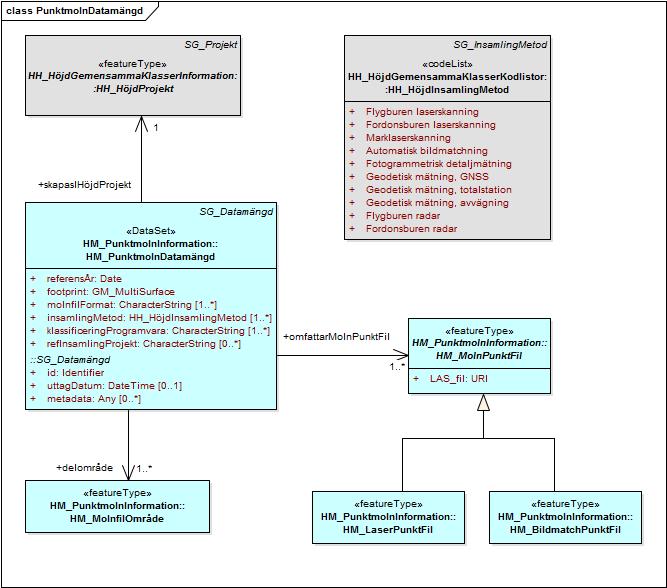

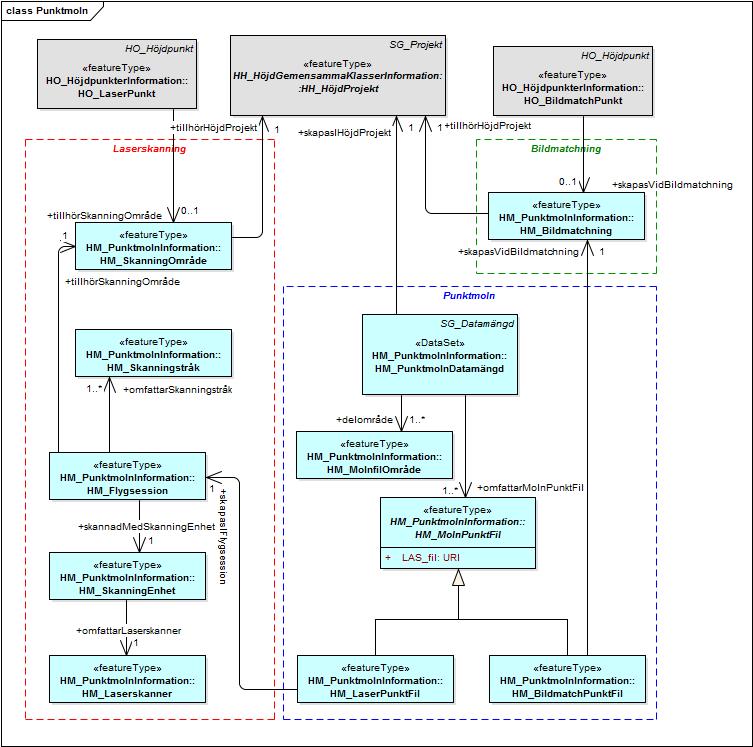

60 58 (244) Styrgruppen Punktmoln Figur 29: Modellen för punktmoln omfattar insamling via laserskanning eller bildmatchning samt efterföljande bearbetning och klassificering. De olika delarna av modellen är inramade med streckade boxar. Övriga objekttyper i modellen ingår i paketen HH_HöjdGemensammaKlasser och HO_Höjdpunkter. Ett punktmoln kan skapas via olika insamlingsmetoder, främst laserskanning och bildmatchning. Punkterna i molnet kan också ha blandat ursprung. Efter insamling sker vanligtvis bearbetning och klassificering av punktmolnet. Objekttyperna tillhörande paketet punktmoln grupperas i insamlingsmetoder enligt Figur 29. Av figuren framgår att relationer till HH_HöjdProjekt finns från Laserskanning, Bildmatchning och Punktmoln. Utbyte av punktmoln kan på olika sätt. En utförare kan leverera ett oklassificerat punktmoln direkt från laserskanning eller bildmatchning eller ett komplett klassificerat punktmoln. Utbyte kan också ske av ett blandat klassificerat punktmoln.

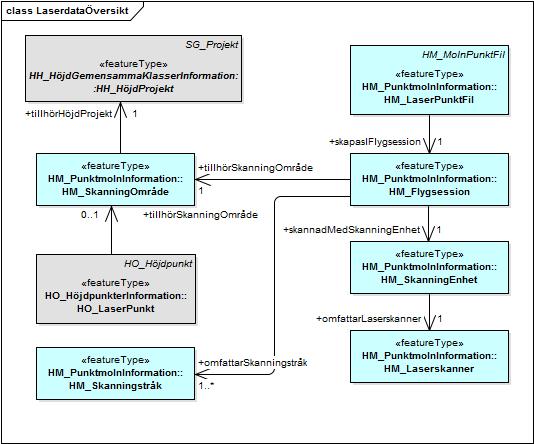

61 59 (244) Styrgruppen Figur 30: Översikt av objekttyper som beskriver insamling av laserdata. I figuren ser man relationer mellan de olika objekttyperna. HO_LaserPunkt i vänstra raden tillhör paketet med höjdpunkter. Överordnade s.k. supertyper är namngivna i övre högra hörnet av respektive objekttypssymbol. Attributen visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. Laserdata i denna specifikation avser luftburen skanning av laserdata. Objekttyperna HM_SkanningOmråde, HM_Flygsession, HM_Skanningstråk, HM_SkanningEnhet och HM_Laserskanner är typer som har information relaterad till laserskanningen. Från attribut i dessa objekttyper hämtas en stor mängd höjdmetadata. Laserskanningen resulterar i ett punktmoln med laserpunkter och har därför en association till HM_LaserPunktFil som hör till punktmolnets objekttyper. Objekttypen HO_LaserPunkt som ingår i paketet Höjdpunkter beskrivs i avsnittet

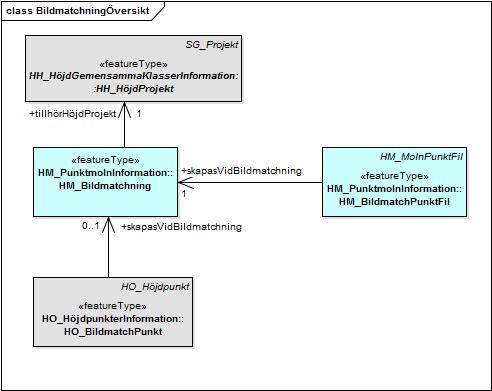

62 60 (244) Styrgruppen Figur 31: Översikt som visar objekttyper som berör bildmatchning och dess relationer till objekttyper inom och Inspire. Överordnade s.k. supertyper är namngivna i övre högra hörnet av respektive objekttypssymbol. Attribut visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. HO_BildmatchPunkt tillhör paketet för höjdpunkter. Med bildmatchning i denna specifikation avses bildmatchning från flygbilder. Bildmatchning resulterar i ett punktmoln som ligger i en bildmatchpunktfil i las- eller lazformat. Objekttyper som beskriver automatiskt bildmatchning består endast av HM_Bildmatchning. Eftersom bildmatchningen resulterar i ett punktmoln med bildmatchpunkter så finns association till HM_BildmatchPunktFil som hör till punktmolnets objekttyper. Objekttypen HO_BildmatchPunkt som ingår i paketet Höjdpunkter beskrivs i avsnittet

63 61 (244) Styrgruppen Figur 32: Översikt som visar objekttyperna som berör HM_Punktmoln och dess relationer till objekttyper inom och Inspire. Överordnade s.k. supertyper är namngivna i övre högra hörnet av respektive objekttypssymbol. Attribut visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. Med Punktmoln i denna specifikation avses skapandet av ett punktmoln oberoende av vilka insamlingsmetoder som använts. Punktmoln insamlas genom laserskanning eller bildmatchning av flygbilder. Ett punktmoln lagras i en las-fil eller laz-fil i komprimerat skick. Objekttyperna som beskriver ett punktmoln och bearbetning efter insamling består av HM_MolnfilOmråde och HM_PunktmolnDatamängd. I modellen finns också objekttyper för höjdpunktfilen (las-filen) och dess subtyper för laserskanning respektive bildmatchning.

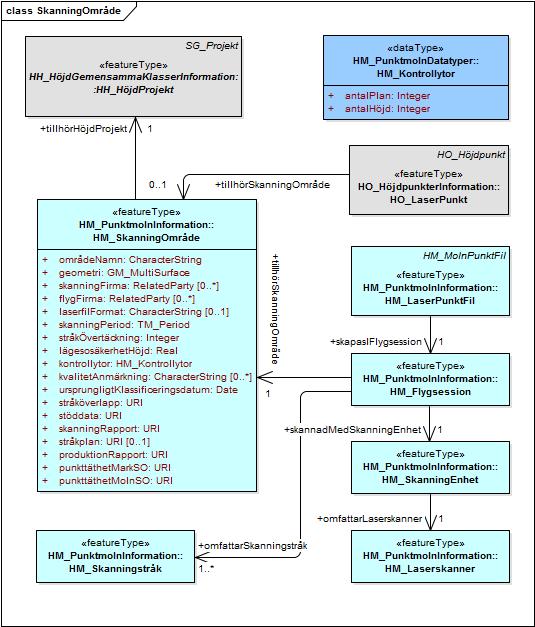

64 62 (244) Styrgruppen HM_SkanningOmråde Figur 33: Bilden visar HM_SkanningOmråde och dess relationer till HH_HöjdProjekt, HM_Flygsession och HO_LaserPunkt. en HM_Kontrollytor redovisar de komplexa attributet kontrollytor. Ett skanningområde är ett område som definierats för att skannas som en enhet. I ett skanningområde skannas terrängen av i linjära överlappande stråk. I varje område brukar det också finnas tvärstråk. Till skanningområde hör en produktionsrapport, skanningrapport samt flera olika rasterbilder som visar egenskaper för området, såsom punkttäthetsbilder och stråköverlapp. Med stråköverlapp avses en bild som visualiserar överlapp mellan stråken i området. Det finns också information om vem som utfört skanning och flygning.

65 63 (244) Styrgruppen Skanningområdet representeras geometriskt av en yta, vilken kan användas för redovisning av planer och utfall för laserskanning. en HM_Kontrollytor, som innehåller sammanställning av kontrollytor i plan och i höjd, vilket redovisas i attributet kontrollytor. Krav 17. Om något av de frivilliga attributen som redovisar roller (flygfirma, skanningfirma) används ska genom datatypen RelatedParty minst ett av attributet individualname, organisationname eller positionname anges HM_Flygsession Ett skanningsområde flygs under en eller flera flygsessioner. Under en flygsession skannas ett antal stråk som ingår i ett skanningsområde. En flygsession resulterar i en las-fil som sedan bearbetas vidare i ett punktmoln. Figur 34: HM_Flygsession och dess relationer till övriga objekttyper HM_SkanningOmråde, HM_Skanningstråk och HM_SkanningEnhet.

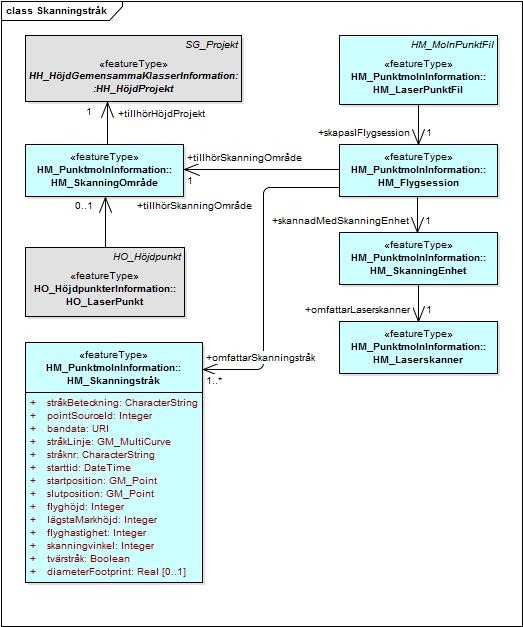

66 64 (244) Styrgruppen HM_Skanningstråk Figur 35: Figuren visar objekttypen HM_Skanningstråk och dess relationer. Den linje på marken efter vilken skanningen i ett stråk utförs, redovisas av det geometriska attributet stråklinje. Relativt många egenskaper hos laserdata är beroende av förhållandet under skanningen av varje enskilt stråk. För objekttypen HM_Skanningstråk har därför en lång rad attribut definierats som i huvudsak har koppling till det enskilda stråket. Attributet bandata länkar till en så kallad trajectory -fil som innehåller koordinater och rotationsvinklar. PointSourceId är referensen till bandata. Vissa stråk är s.k. tvärstråk vilket anges av attributet tvärstråk.

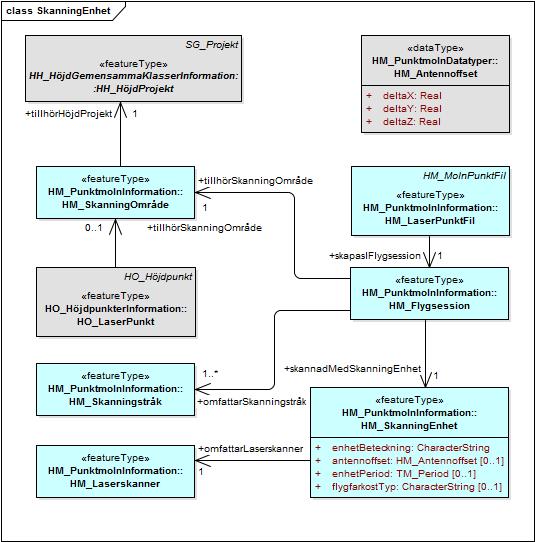

67 Styrgruppen 65 (244) HM_SkanningEnhet Figur 36: HM_SkanningEnhet har en relation till objekttypen HM_Flygsession och HM_Laserskanner. Attributet antennoffset använder sig av datatypen HM_Antennoffset som redovisar förskjutning mellan antenn och skanner i tre dimensioner. Vid varje flygburen laserskanning krävs en skanningenhet. Skanningenheten är en kombination av en specifik flygfarkost och en laserskanner. Om flygfarkosten har flera skannrar så är varje skanner tillsammans med flygfarkosten, antenn och annan utrustning en egen skannerenhet så länge de är fast monterade vid varandra. Vid ommontering räknas enheten som en ny enhet med nya parametrar och därmed uppdaterade attributvärden. De attribut som definierats för HM_SkanningEnhet är enhetbeteckning, antennoffset, flygfarkosttyp och enhetperiod. EnhetPeriod är den period som skanningsenheten finns utan isärmontering, och därför är antennoffset konstant under perioden. Typen av flygfarkost är frivillig att ange, men finns med för att det i vissa fall kan vara intressant vid planeringen.

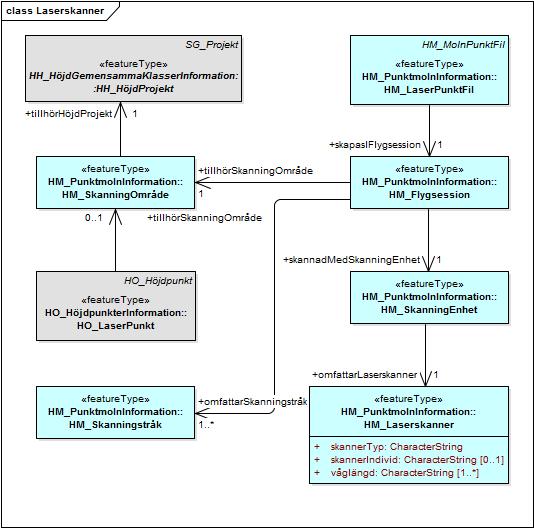

68 Styrgruppen 66 (244) HM_Laserskanner Figur 37: HM_Laserskanner, dess relationer och attribut. En laserskanner ingår i en skanningsenhet och beskrivs i objekttypen HM_Laserskanner. Attribut som definierats är skannertyp (fabrikat och beteckning) och skannerindivid. Därtill finns attributet våglängd, där våglängdsintervall i nanometer anges som en textsträng.

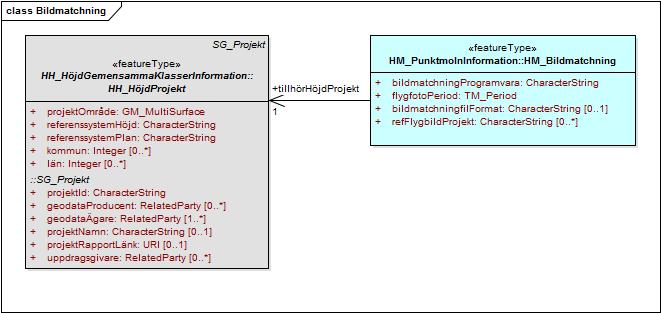

69 Styrgruppen 67 (244) HM_Bildmatchning Figur 38: Bilden visar objekttypen HM_Bildmatchning, dess attribut och relationen till HH_Höjd- Projekt. Objekttypen HM_Bildmatchning innehåller attribut som är specifika för insamling av punktmoln via bildmatchning. Attributet refflygbildprojekt refererar till projektid för det eller de flygfotograferingar varifrån de flygbilder som används vid bildmatchningen är tagna.

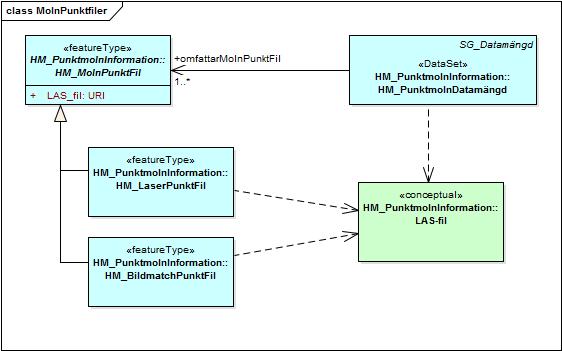

70 68 (244) Styrgruppen HM_PunktmolnDatamängd Figur 39: HM_PunktmolnDatamängd och dess attribut och relationer. Objekttypen HM_PunktmolnDatamängd omfattar punktmoln från olika typer av insamlingsprojekt, såsom laserskanning och bildmatchning. HM_PunktmolnDatamängd möjliggör kombination av data från olika insamlingsprojekt och geodataägare. Ett punktmoln kan täcka hela landet, såsom i Nationell höjdmodell, eller enskilda regioner. Om man vill skapa ett punktmoln med högsta möjliga upplösning som täcker mer än en enskild kommun eller region kan det bli nödvändigt att kombinera data av olika aktualitet. Därför pratar man om referensår, som är mitten av årsintervallet eller det år då mest data är insamlad. Det innebär att insamlingsåret för en del av höjdskiktet avviker från det angivna referensåret. De punkter som ingår i ett punktmoln kan ha samlats in med olika metoder, även från metoder som inte omfattas av denna specifikation. Insamlingsmetoden redovisas i attributet insamlingmetod. För att kunna härleda metadata från insamlingsprojekten används attributet refinsamlingprojekt.

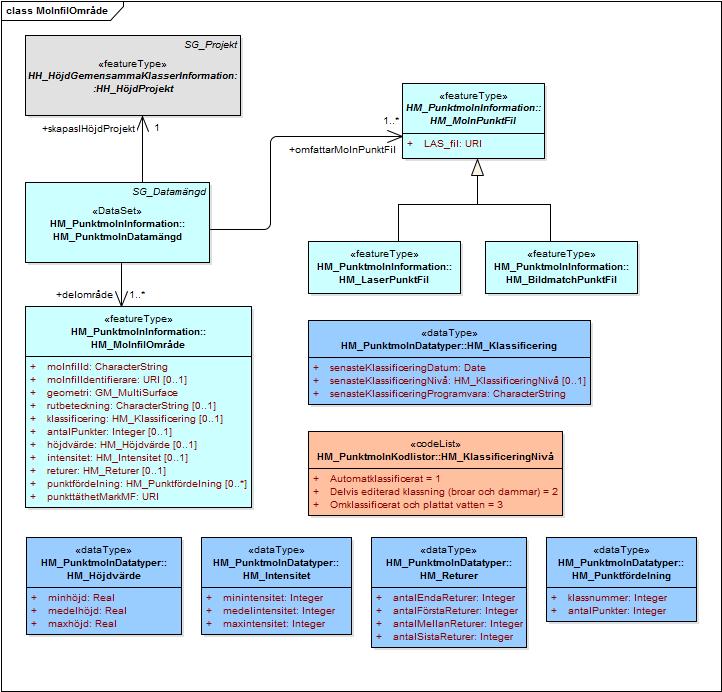

71 69 (244) Styrgruppen HM_MolnfilOmråde Figur 40: Objekttypen HM_MolnfilOmråde redovisar egenskaper som är gemensamma för punktmolnet i det område som molnfilen täcker. Till höger syns alla de komplexa attributens datatyper, som hör till objekttypens attribut. Ett molnfilområde har definierats som det område som avbildas av en molnfil. Molnfilområdet redovisas som en yta av attributet geometri. Vilken form eller storlek ett område har beror på projektets karaktär. En vanlig områdesuppdelning är indexrutor med kantlängd av 2,5 eller 1 km eller korridorer runt vägar och järnvägar. Attributet rutbeteckning visar beteckning för ruta och i vilken zon som molnfilområdet är beläget. Numera finns indexrutor i olika storlek för alla lokala SWEREF-zoner. De egenskaper som utmärker ett molnfilområde har grupperats i några samlingsattribut höjdvärde, intensitet, punktfördelning och returer. Till varje sådant samlingsattribut hör en datatyp som i sin tur innehåller flera sammanhörande attribut. Attributet punkttäthetmarkpf relaterar via en länk till en rasterbild som visar punkttäthet på mark för molnfilområden, vilket inte ska förväxlas med punkttäthetsbilder i moln och på mark för ett skanningområde.

72 70 (244) Styrgruppen Attributet senasteklassificeringnivå kommer från Lantmäteriet och är frivilligt. Varje molnfilområde har en unik identifierare i form av en textsträng - molnfilid, som samtidigt är filnamnet för området (se närmare i avsnitt ). Krav 18. För objekttypen HM_MolnfilOmråde ska minst ett av attributen rutbeteckning eller geometri alltid anges Molnpunktfiler och LAS-fil Resultatet av insamling via laserskanning och bildmatchning lagras som ett punktmoln i en las-fil (laz-fil i komprimerat skick). Las-formatet kommer från ASPRS (American Society for Photogrammetry and Remote Sensing) och finns i olika versioner, med lite olika format PDFR av olika nummerbeteckningar. Lantmäteriets Nationella höjdmodell använder sig av version 1.2, SOSI av 1.3. För att få med alla fyra band från en 4-kanalsbild vid bildmatchning krävs version 1.4, vilket är den enda version hittills som har attribut för NIR (nära infrarött). Version 1.4 är även den enda som har med klassificering av broar. I har speciella objekttyper tagits fram som representerar las-filer. Dessa objekttyper har relationer till såväl objekttyper för produktion som till datamängden punktmoln. Dessa objekttyper finns därför även med i de översiktliga diagrammen för laserskanning, bildmatchning och punktmoln i avsnitt Figur 41: Representationer av molnpunktfiler med laserpunkter eller bildmatchade punkter och dess relationer till ett punktmoln.

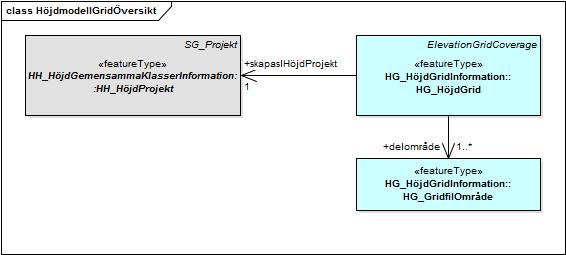

73 71 (244) Styrgruppen Höjdmodell Grid Figur 42: Översikt som visar objekttyperna som berör grid och dess relationer till överordnade objekttyper inom och Inspire. Överordnade s.k. supertyper är namngivna i övre högra hörnet av respektive objekttypssymbol. Attribut visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. Med Höjdmodell Grid i denna specifikation avses skapandet av en höjdmodell i grid oberoende av vilka insamlingsmetoder som använts. Objekttyperna som beskriver höjdmodell i grid består av HG_HöjdGrid och HG_Gridfil- Område HG_HöjdGrid Objekttypen HG_HöjdGrid är en subtyp till ElevationGridCoverage i Inspire Elevation. Ett antal attribut ärvs från ElevationGridCoverage i Inspire men även från en standard för coverage (EN ISO 19123:2007 Geographic Information Schema for coverage geometry and functions) som Inspire använder sig av. Ett höjdgrid kan täcka hela landet, såsom Nationell höjdmodell, eller enskilda regioner. Om man vill skapa ett högupplöst höjdgrid som täcker mer än en enskild kommun eller region kan det bli nödvändigt att kombinera data av olika aktualitet. Därför pratar man om referensår, som är mitten av årsintervallet eller det år då mest data är insamlad. Det innebär att insamlingsåret för en del av höjdskiktet avviker från det angivna referensåret. HG_HöjdGrid är en objekttyp som möjliggör kombination av data från olika insamlingsprojekt och geodataägare. I skapandet av ett höjdgrid konverteras höjddata i annat format punktmoln eller TIN - till grid. Attributet insamlingmetod anger vilken eller vilka metoder som används för att samla in det höjddata som används som indata till skapande av grid. Insamlingsmetoden redovisas i attributet insamlingmetod. För att kunna härleda metadata från insamlingsprojekten används attributet refinsamlingprojekt. Attributet punktläge avser läget för höjdangivelsen i förhållande till gridets rutnät - mittpunkt eller hörn.

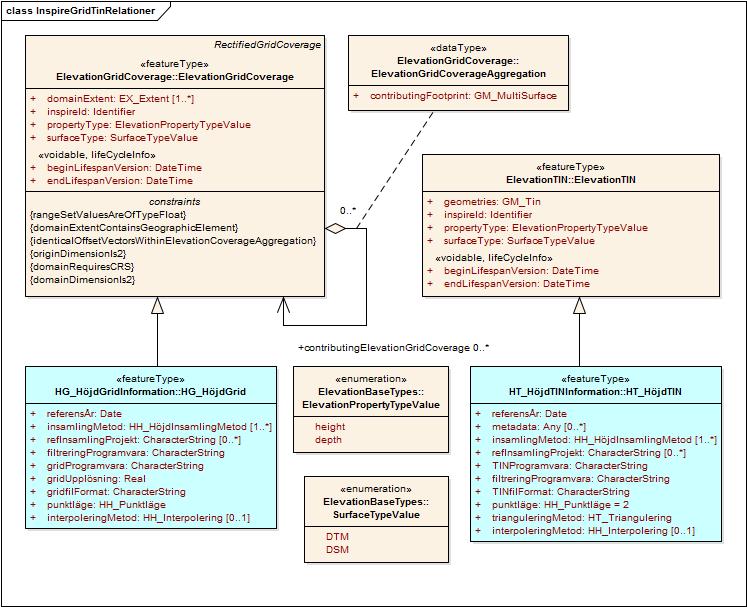

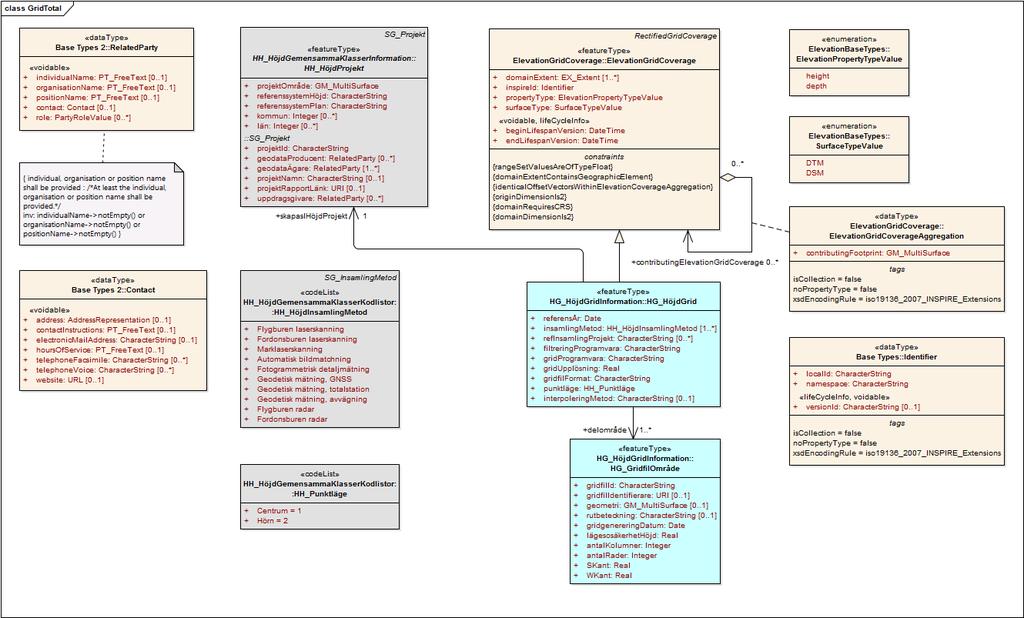

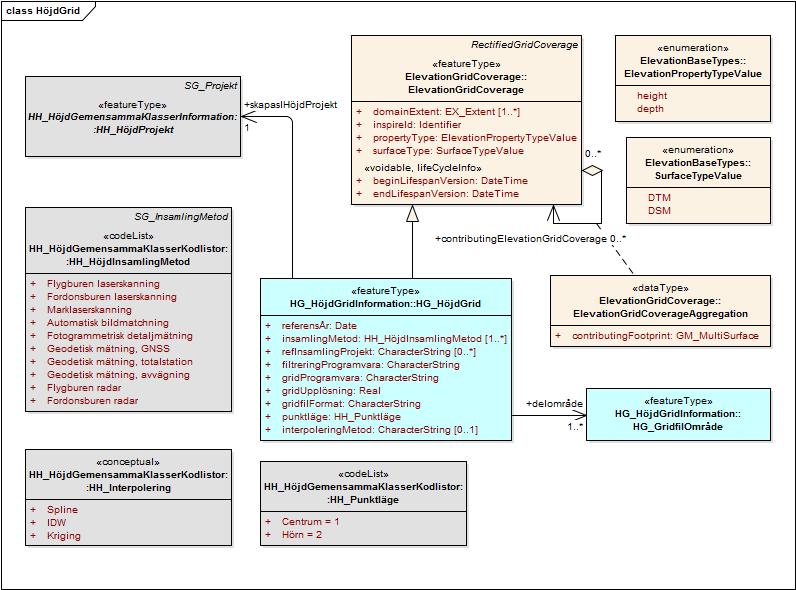

74 Styrgruppen 72 (244) Figur 43: Objekttypen HG_HöjdGrid möjliggör att höjdmodeller från olika projekt läggs samman. I bilden syns även objekttyper från Inspire samt kodlistor som används av HG_HöjdGrid. En rad attribut finns i Inspires objekttyp ElevationGridCoverage. Tabellen nedan visar om de kan eller ska användas i denna version av specifikation och informationsutbytesmodell. Tabell 8: Hantering av attribut från Inspire för HG_HöjdGrid. Objekttyp Inspire Attribut Vad göra i? ElevationGridCoverage domainextent Ska användas ElevationGridCoverage inspireid Ska användas ElevationGridCoverage propertytype Går inte att använda i denna version ElevationGridCoverage surfacetype Går inte att använda i denna version ElevationGridCoverage beginlifespanversion Går att använda ElevationGridCoverage endlifespanversion Går att använda De attribut som närvarande inte kan hanteras är sådana med tillhörande kodlistor. Detta är beroende av lagringsmiljö för kodlistor. Interna kodlistor skapade inom projektet går att använda.

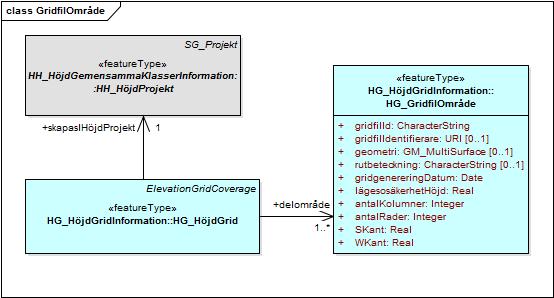

75 73 (244) Styrgruppen Rekommendation 8. Höjdvärdet ska representera höjden i mitten på varje pixel i ett grid HG_GridfilOmråde Figur 44: Bilden visar objekttypen HG_GridfilOmråde och dess relation till HG_HöjdGrid. Ett gridfilområde har definierats som det område som avbildas av en gridfil. Attributet rutbeteckning visar beteckning för ruta och i vilken zon som gridfilområdet är beläget. Numera finns indexrutor i olika storlek för alla lokala SWEREF-zoner. Varje gridfilområde har en unik identifierare i form av en textsträng - gridfilid, som samtidigt är filnamnet för området (se närmare i avsnitt ). Krav 19. För objekttypen HG_GridfilOmråde ska minst ett av attributen rutbeteckning eller geometri alltid anges.

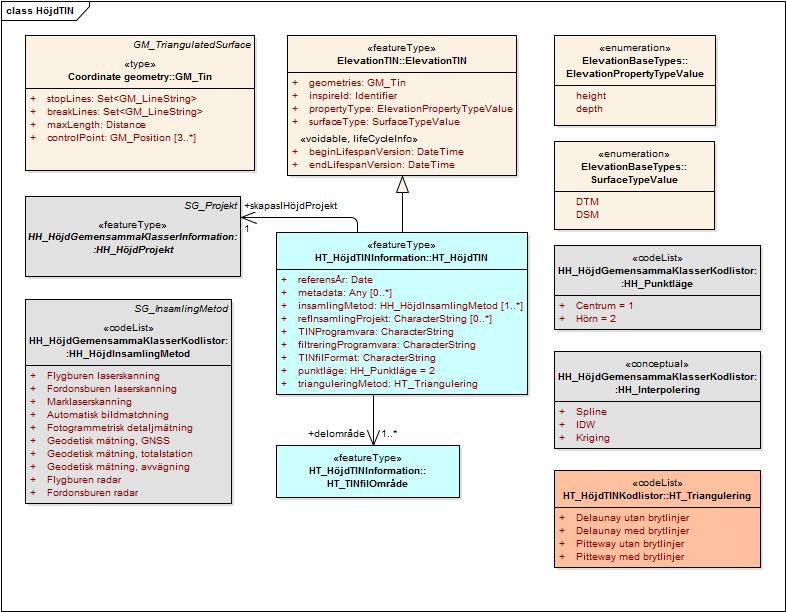

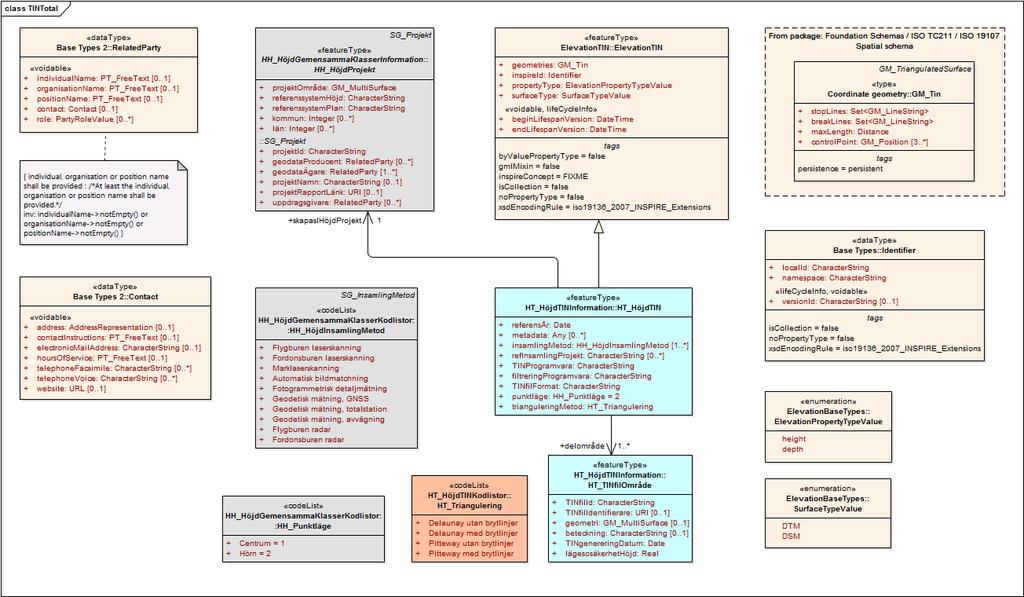

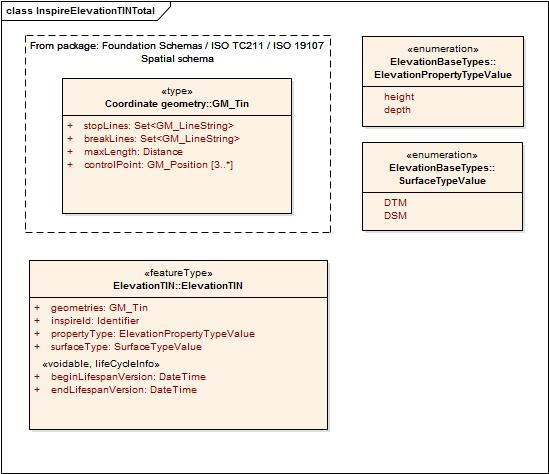

76 74 (244) Styrgruppen Höjdmodell TIN Figur 45: Översikt som visar objekttyperna som berör TIN och dess relationer till överordnade objekttyper inom och Inspire. Överordnade s.k. supertyper är namngivna i övre högra hörnet av respektive objekttypssymbol. Attribut visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. Med Höjdmodell TIN i denna specifikation avses skapandet av en höjdmodell i TIN oberoende av vilka insamlingsmetoder som använts. Objekttyperna som beskriver höjdmodell i TIN består av HT_HöjdTIN och HT_TINfil- Område.

77 75 (244) Styrgruppen HT_HöjdTIN Figur 46: Objekttypen HT_HöjdTIN möjliggör att höjdmodeller från olika projekt läggs samman. Objekttypen HT_HöjdTIN är en subtyp till ElevationTIN i Inspire Elevation. Ett TIN kan täcka små eller stora områden. Om man vill skapa ett högupplöst TIN som täcker mer än en enskild kommun eller region kan det bli nödvändigt att kombinera data av olika aktualitet. Därför pratar man om referensår, som är mitten av årsintervallet eller det år då mest data är insamlad. Det innebär att insamlingsåret för en del av höjdskiktet avviker från det angivna referensåret. HT_HöjdTIN är en objekttyp som möjliggör kombination av data från olika insamlingsprojekt och geodataägare. TIN är uppbyggt av en samling vektorgeometrier såsom kontrollpunkter med känt höjdvärde, brytlinjer och stopplinjer. Dessa vektorgeometrier är vanligen insamlade vid fotogrammetrisk mätning eller i samband med blocktriangulering av flygbilder. Av dessa objekt bygger man sedan trianglar. Attributet insamlingmetod anger vilken eller vilka metoder som används för att samla in det höjddata som används som indata till skapande av TIN. Insamlingsmetoden redovisas i attributet insamlingmetod. För att kunna härleda metadata från insamlingsprojekten används attributet refinsamlingprojekt. Attributet punktläge avser läget för höjdangivelsen, triangelns hörn eller om det finns ett höjdvärde kopplat till triangelns yta.

78 Styrgruppen 76 (244) I SS-ISO 19123:2007 Geographic information Schema för geometri och funktioner för yttäckande representation, är höjdvärdet kopplat till varje triangel. Inspire Elevation använder sig inte av den standarden utan istället geometritypen GM_Tin från SS- EN ISO 19107:2005 Geographic information Modell för att beskriva rumsliga aspekter. Där finns ett höjdvärde i varje brytpunkt (triangelhörn) och i varje kontrollpunkt. En rad attribut finns i Inspires objekttyp ElevationGridCoverage. Tabellen nedan visar om de kan eller ska användas i denna version av specifikation och informationsutbytesmodell. Tabell 9: Hantering av attribut från Inspire för HT_HöjdTIN. Objekttyp Inspire Attribut Vad göra i? ElevationTIN geometries Ska användas ElevationTIN domainextent Ska användas ElevationTIN inspireid Ska användas ElevationTIN propertytype Går inte att använda i denna version ElevationTIN surfacetype Går inte att använda i denna version ElevationTIN beginlifespanversion Går att använda ElevationTIN endlifespanversion Går att använda De attribut som närvarande inte kan hanteras är sådana med tillhörande kodlistor. Detta är beroende av lagringsmiljö för kodlistor. Interna kodlistor skapade inom projektet går att använda. Krav 20. Höjdvärdet ska representera höjden i hörnen på trianglarna i ett TIN.

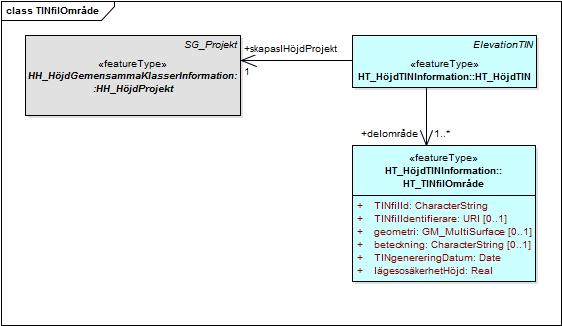

79 77 (244) Styrgruppen HT_TINfilOmråde Figur 47: Bilden visar objekttypen HT_TINfilOmråde och dess relation till HT_HöjdTIN. Ett TINfilområde har definierats som det område som avbildas av en TINfil. Attributet beteckning betecknar för geografiskt läge för objekttypen HT_TINfilOmråde. Om detta motsvarar någon indexruta, anges indexrutans beteckning, annars anges egendefinierad beteckning. Varje TINfilområde har en unik identifierare i form av en textsträng - tinfilid, som samtidigt är filnamnet för området (se närmare i avsnitt ). Krav 21. För objekttypen HT_TINfilOmråde ska minst ett av attributen beteckning eller geometri alltid anges.

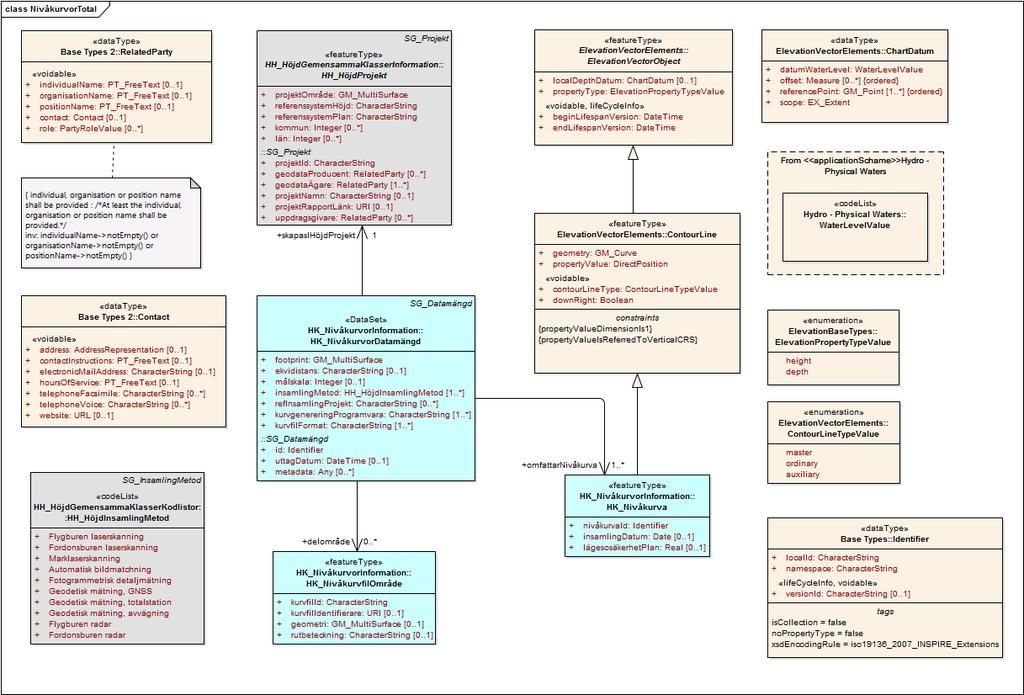

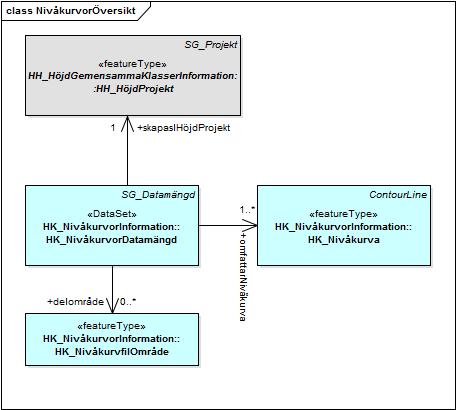

80 78 (244) Styrgruppen Nivåkurvor Figur 48: Översikt som visar objekttyperna som berör nivåkurvor och dess relationer till överordnade objekttyper inom och Inspire. Överordnade s.k. supertyper är namngivna i övre högra hörnet av respektive objekttypssymbol. Attribut visas inte i figuren utan presenteras i detaljbilder för respektive objekttyp. Med nivåkurvor i denna specifikation avses skapandet av nivåkurvor oberoende av vilka insamlingsmetoder som använts. Nivåkurvor interpoleras normalt fram från en höjdmodell i form av TIN eller Grid. Tidigare var fotogrammetrisk mätning den vanligaste insamlingsmetoden. Nivåkurvor är i allmänhet framtagna för att användas kartografiskt. Objekttyperna som beskriver ett nivåkurvor består av HK_NivåkurvorDatamängd, HK_NivåkurvfilOmråde och HK_Nivåkurva.

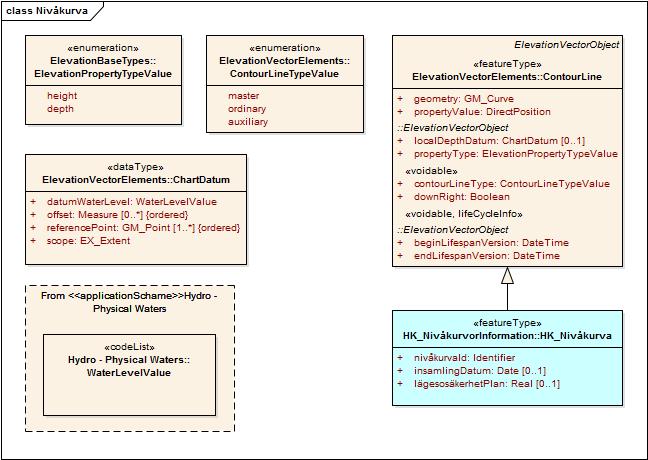

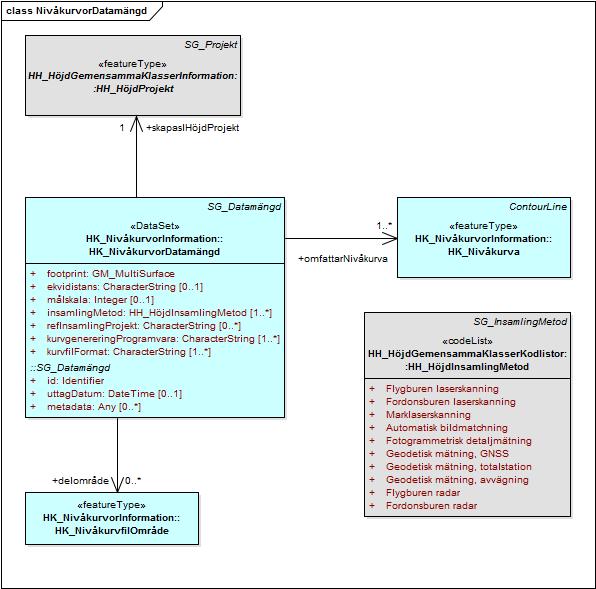

81 79 (244) Styrgruppen HK_Nivåkurva Figur 49: HK_Nivåkurva är en subtyp till ContourLine i Inspire och ärver därför attribut från Inspire. Objekttypen HK_Nivåkurva beskriver varje enskild kurva som genereras i ett höjkurveprojekt. Förutom de definierade attributen insamlingdatum och lägesosäkerhet- Plan ärvs ett flertal attribut, bl.a. geometri från ContourLine i Inspire Elevation. HK_Nivåkurva är tillsammans med HO_Höjdpunkt objekttyper som redovisar kartografiskt höjddata. En rad attribut finns i Inspires objekttyper ContourLine och ElevationVectorObject. Tabell 10 nedan visar om de kan eller ska användas i denna version av specifikation och informationsutbytesmodell. De attribut som närvarande inte kan hanteras är beroende av lagringsmiljö för kodlistor. Interna kodlistor skapade inom projektet går att använda. Det frivilliga attributet localdepthdatum, vilket anger vattenytans referensdatum, är komplex och leder in på Inspires hydrografimodell inklusive en kodlista med vattenståndsnivåer relaterade till tidvatten. Den delen av modellen kommer inte heller med i senare versioner. Närmare av Inspires attribut finns i avsnitt

82 Styrgruppen 80 (244) Tabell 10: Hantering av attribut från Inspire för HK_Nivåkurva. Objekttyp Inspire Attribut Vad göra i? ContourLine geometry Ska användas ContourLine propertyvalue Ska användas ContourLine contourlinetype Kan inte användas i denna version ContourLine downright Går att använda ElevationVectorObject localdepthdatum Kan inte användas i denna version ElevationVectorObject propertytype Kan inte användas i denna version ElevationVectorObject beginlifespanversion Går att använda ElevationVectorObject endlifespanversion Går att använda

83 81 (244) Styrgruppen HK_NivåkurvorDatamängd Figur 50: HK_NivåkurvorDatamängd är en objekttyp som omfattar nivåkurvor från olika typer av insamlingsprojekt. HK_NivåkurvorDatamängd är en överordnad objekttyp som omfattar nivåkurvor från olika typer av insamlingsmetoder, såsom fotogrammetrisk mätning, geodetisk mätning. HK_ Nivåkurvor är en objekttyp som möjliggör kombination av data från olika insamlingsprojekt och geodataägare. Nivåkurvor kan täcka hela landet, eller enskilda regioner, kommuner eller mindre områden. Utbredningen visas i attributet footprint. Nivåkurvor genereras vanligtvis från grid eller TIN. Det höjddata som används vid nivåkurvegenerering kan ha samlats in med olika metoder före framställning av nivåkurvor via grid, TIN eller punktmoln. Det kan även vara metoder som inte omfattas av denna specifikation. Insamlingsmetoden redovisas i attributet insamlingmetod. För att kunna härleda metadata från insamlingen används attributet refinsamlingprojekt.

84 82 (244) Styrgruppen HK_NivåkurvfilOmråde Figur 51: Objekttypen HK_NivåkurvfilOmråde redovisar egenskaper som är gemensamma för en fil med nivåkurvor. Varje nivåkurvfilområde har en unik identifierare i form av en textsträng - kurvfilid, som samtidigt är filnamnet för området (se närmare i avsnitt ). Ett nivåkurvfilområde har definierats som det område som avbildas av en kurvfil. Kurvfilområdet redovisas som en yta av geometriattributet geometri. Vilken form eller storlek ett område har beror på projektets karaktär. En vanlig områdesuppdelning är indexrutor med kantlängd av 2,5 eller 1 km eller korridorer runt vägar och järnvägar. Attributet rutbeteckning visar beteckning för ruta och i vilken zon som objekttypen HK_NivåkurvfilOmråde är belägen. Numera finns indexrutor i olika storlek för alla lokala SWEREF-zoner. Krav 22. För objekttypen HK_NivåkurvfilOmråde ska minst ett av attributen rutbeteckning eller geometri alltid anges.

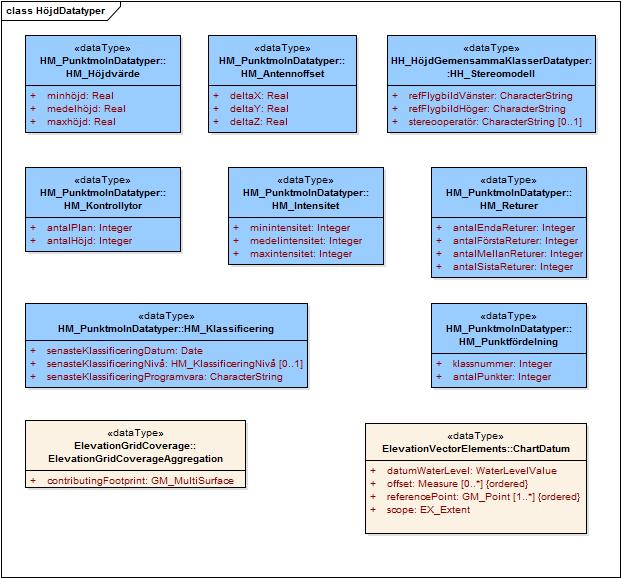

85 83 (244) Styrgruppen er Figur 52: er för de komplexa attributen i informationsmodellen för temat Höjd. Två datatyper från Inspire Elevations grid- respektive vektormodell syns också på bilden. er underlättar hanteringen av attribut när man definierat grupper av attribut som hör nära samman med varandra. HH_Stereomodell används i HO_FotogrametriskHöjdpunkt och HI_Fotogrammetrisk- Brytlinje och tillhör de gemensamma klasserna. De resterande sju datatyperna hör till modellen för Punktmoln.

86 Styrgruppen 84 (244) Kodlistor Figur 53: Kodlistor som används i informationsmodellen för temat Höjd. De beige-färgade kodlistorna kommer från Inspires vektor- resp. basmodell för temat Elevation. WaterLevelValue från Inspire Hydrography används i Inspire Elevation, men ska inte användas i. Kodlistorna är av två typer. Typen enumeration är inte utökningsbar, medan code- List kan kompletteras efterhand. HO_KlassNummer14, HO_KlassNummer10 och HO_KlassificeringTyp används av överordnade objekttypen HO_Höjdpunkt. HM_KlassificeringNivå hör till modellen för Punktmoln, medan HH_Punktläge hör till gemensamma klasser och används av Höjdmodell Grid och till Höjdmodell TIN. HH_Höjd- InsamlingMetod används av Punktmoln, Höjdmodell Grid, Höjdmodell TIN och Nivåkurvor samt objekttyperna HO_AnnanHöjdpunkt och HI_AnnanBrytlinje. HT_Triangulering hör till Höjdmodell TIN.

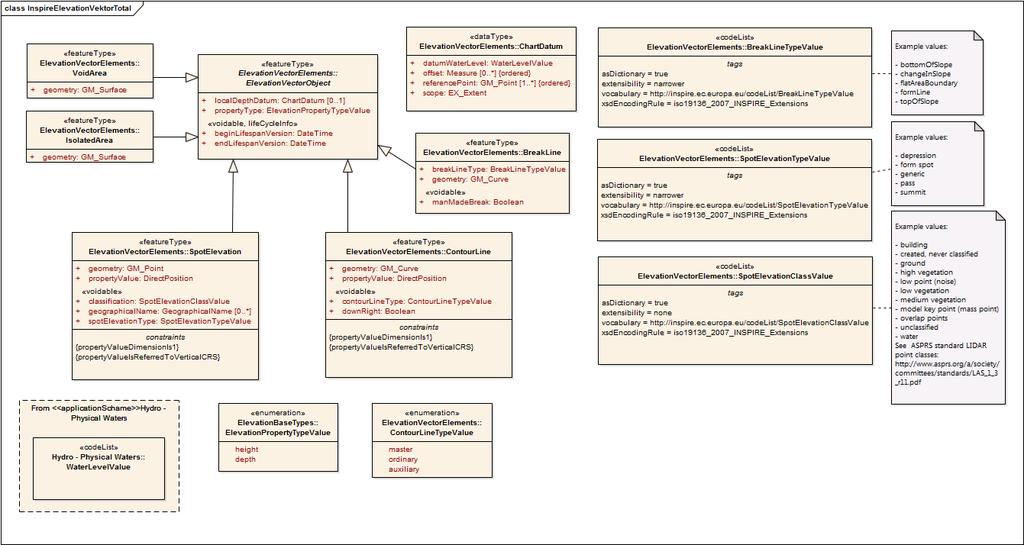

87 85 (244) Styrgruppen Inspire Elevation Höjd- och djupförhållanden redovisas i dataspecifikationen Inspire Elevation. Applikationsschemat är uppdelat i tre scheman samt en övergripande bas - ElevationBaseTypes. Basen består endast av två kodlistor som används ihop med de tre övriga schemana, vilka är ElevationGridCoverage, ElevationVectorElements och ElevationTIN, d.v.s. scheman för grid, vektordata och TIN. Figur 54: Bilden visar de två kodlistor som är gemensamma för olika scheman i Inspire Elevation. ElevationPropertyTypeValue anger om höjddata visar höjd eller djup. ElevationSurfaceTypeValue anger om höjddata visar markmodell eller ytmodell och används av Elevation- GridCoverage och ElevationTIN. För vissa paket som ingår i temat Höjd finns en objekttyp som definierats som underordnad typ (subtyp) till någon objekttyp i Inspire Elevation. Objekttypen HO_Höjdpunkt, HI_Brytlinje och HK_Nivåkurva har anpassats till och bedömts fungera som subtyper till objekttyper i Inspire Elevation Vector Model. Objekttyperna HG_HöjdGrid och HT_HöjdTIN har anpassats till och bedöms fungera som subtyper till objekttyper i Inspire Elevation Grid Model respektive Inspire Elevation TIN Model.

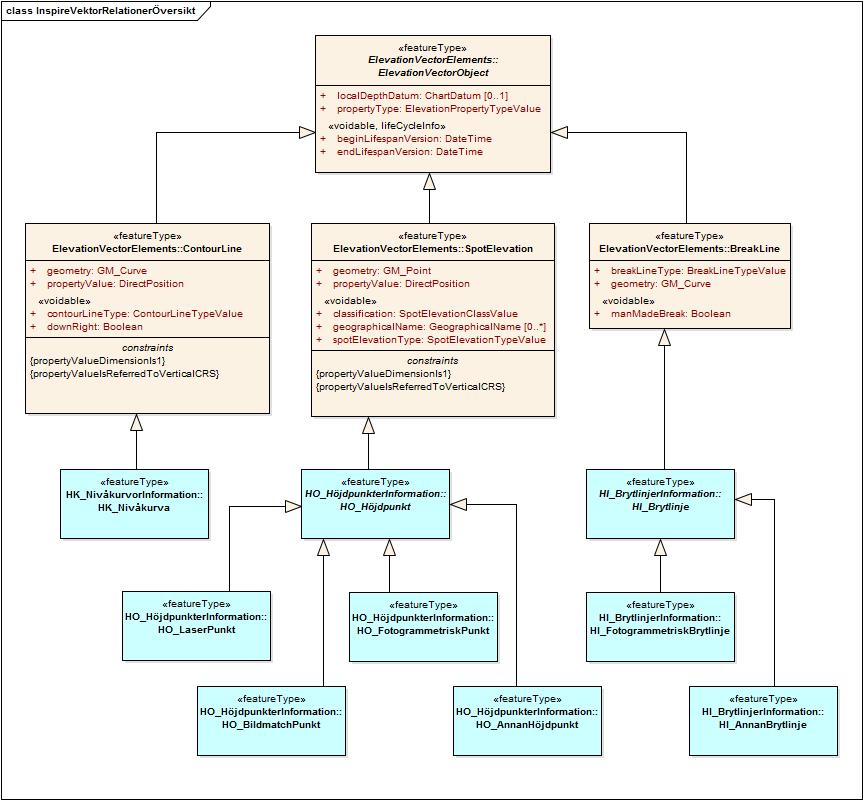

88 Styrgruppen 86 (244) Relationer med Inspire Elevations vektordatamodell Figur 55: Bilden visar punkt- och linjeobjekttyper inom som har relaterats till Inspire Elevation. Objekttyperna HO_Höjdpunkt, HI_Brytlinje och HK_Nivåkurva har relationer till vektormodellen i Inspire Elevation. Vektormodellen består av en supertyp ElevationVectorObject med fem olika subtyper som representerar olika typer av höjddata. Till tre av dessa, SpotElevation, BreakLine och ContourLine finns relationer från objekttyper i temat Höjd. De övriga två VoidArea, IsolatedArea används ej inom tema Höjd för närvarande. I de avsnitt i denna specifikation som beskriver HO_Höjdpunkt, HI_Brytlinje och HK_Nivåkurva finns tabeller som redovisar vilka attribut från Inspire som ska användas, kan användas och vilka som ska undvikas. Geometriinformationen finns redovisad i två attribut geometry och propertyvalue vilka finns i alla subtyperna. Utöver dessa finns även localdepthdatum, som

89 87 (244) Styrgruppen relaterar till typ av vattenstånd samt propertytype som anger om det är höjd eller djupdata. I respektive subtyp finns också attribut som är voidable, d.v.s. de ska anges om de kan tillhandahållas och motiveras med orsak om så ej är fallet. Vissa attribut har tillhörande kodlistor som anger olika typer av höjdpunkter, brytlinjer och kurvor. Till SpotElevation finns en tom kodlista SpotElevationClassValue som ska innehålla punktklassificering enligt ASPRS standard. har skapat två alternativa kodlistor som subtyper till dennna kodlista (avsnitt ). BreakLine har även ett attribut som anger om brytlinjen är skapad av människor eller ej. Figur 56: En detaljerad bild av de punkt- och linjeobjekttyper i tema Höjd som har definierats har relationer till objekttyper i Inspire Elevation Vector model.

90 88 (244) Styrgruppen Inspire Elevation har två olika sätt att hantera geometri: 2D redovisar plankoordinaterna i attributet geometry och höjdkoordinat i attributet propertyvalue. 2,5 D redovisar plankoordinater och höjdkoordinat i geometriattributet. Inspire rekommenderar att brytlinjer ska redovisas i 2,5 D eftersom användbarheten i 2D är begränsad. I 2D får hela brytlinjen ett och samma höjdvärde. Inom redovisas höjdpunkter och brytlinjer i 2,5D, vilket innebär att attributet propertyvalue ej används. Nivåkurvor redovisas dock i 2D, där varje enskild kurva har ett fast värde i attributet propertyvalue Relationer med Inspire Elevations grid- och TIN-modeller Figur 57: Av bilden framgår att HG_HöjdGrid och HT_HöjdTIN är definierade som subtyper till objekttyper i Inspires grid- respektive TIN-schema. De två kodlistorna nedtill används såväl i grid- som i TIN-modellen. HG_HöjdGrid och HT_HöjdTIN är objekttyper i tema Höjd som har relaterats till objekttyper i Inspire Elevation. Inspire har förutom generella attribut endast två specifika attribut med tillhörande kodlistor. Attributet propertytype skiljer på höjd- och

91 89 (244) Styrgruppen djupdata, och används även av vektormodellen. Attributet surfacetype skiljer mellan markmodell (DTM) och ytmodell (DSM). I de avsnitt i denna specifikation som beskriver HG_HöjdGrid och HT_HöjdTIN finns tabeller som redovisar vilka attribut från Inspire som ska användas, kan användas och vilka som ska undvikas. En skillnad mellan Inspires Grid- respektive TIN-scheman är att Grid använder sig av en mer komplex coverage-standard (SS-ISO 19123:2007 Geographic information Schema för geometri och funktioner för yttäckande representation) medan TIN använder sig av en standard för enklare geometriska objekt (EN ISO 19107:2005 Geographic information Modell för att beskriva rumsliga aspekter).

92 90 (244) Styrgruppen Id-hantering Unika identiteter krävs för några av objekttyperna inom informationsmodellen. Ofta finns etablerad praxis för vissa av dessa identiteter, t ex flygsessionid. De Id som finns specificerade för (avsnitt ) är av generell karaktär och har koppling till Inspire. projektid är en unik identifierare för projekt. Den kan och bör ingå som en del i textsträngen för Id till andra objekttyper. Samma textsträng kan med fördel samtidigt bilda även namnet på höjdfilen. Utformningen måste därför göras på ett standardiserat sätt som ger varje projekt ett unikt Id hållbart över tiden. Inom ramen för samverkan bör även standardiserade Id tas fram för de objekttyper som hanterar utbytespaket, såsom molnfil-, gridfil-, TINfil-, punktfil-, brytlinjefil- och nivåkurvfilområden Höjdprojekt För att uppnå kravet på helt unika identiteter för höjddata är det viktigaste att projektid är unikt. Organisationsnummer är en del av syntaxen vilket möjliggör för varje geodataägare att styra de unika identiteterna för varje höjddatafil. De höjddatafiler som finns sedan tidigare har sannolikt redan en unik identifierare, vilken i kombination med projektid möjliggör att höjddata i samverkan kan läggas in i samma tillhandahållandesystem. Det är upp till varje geodataägare att modifiera projektid via projektstartår och löpnummer och säkerställa att eventuella brister i gamla identifierare åtgärdas. Krav 23. Identiteten för ett höjdprojekt (projektid) ska byggas upp på ett enhetligt sätt med följande syntax: TTyyyy_orgnr_löpnr Tabell 11: Förklaring till kodning av identifierare av höjdprojekt TT yyyy orgnr löpnr Typ av projekt. HH=höjd generellt, HL=laserskanning, HB=bildmatchning, HF=fotogrammetrisk mätning, HM=punktmoln, HG=grid, HT=TIN, HO=höjdpunkter, HI_Brytlinjer och HK=nivåkurvor. Fler typer kan läggas till. Siffrorna för projektets startår. Definieras av ägaren. Kan t ex vara det år då man startade eller då en ny plan för försörjning av höjddata trädde i kraft. Organisationsnummer som alla myndigheter, föreningar och företag har. Anges för projektägaren/beställaren Löpnummer för att separera projekt av samma typ beställt av samma organisation, som har samma startår (1-flera siffror) Ett höjdprojekt kan bestå i att ta fram flera typer av höjddata. I sådana fall använder man sig av flera projekttyper eller ett generellt höjdprojekt. När man definierar flera sammanhörande projekt kan det av praktiska själv kan det vara lämpligt att synka projektid så att endast projekttyp (TT) skiljer sig åt.

93 91 (244) Styrgruppen Id för höjdfilområden De objekttyper som beskriver höjdfilområden i informationsmodellen är HM_Molnfil- Område, HG_GridfilOmråde, HT_TINfilOmråde, HO_PunktfilOmråde, HI_BrytlinjefilOmråde och HK_NivåkurvfilOmråde. Attributen som innehåller Id är molnfilid, gridfilid, tinfilid, punktfilid brytlinjefilid och kurvfilid. För dessa fem attribut finns behov av att specificera ett standardiserat sätt för namngivning i form av en textsträng. Samma textsträng bör också användas för att namnge de enskilda filerna. I nuläget finns ingen standard för namngivning av filerna. För att garantera ett unik Id måste filnamnet på höjddatafilerna internt hos varje geodataägare vara unikt. Genom att kombinera det ovan definierade sättet att namnge projektid med filnamn på höjddatafilen kan Id för de olika typerna av höjdfilområden göras unika. Befintlig beteckning på höjddatafilen benämns nedan som orginalid. Krav 24. Värdena i attributen punktfilid, brytlinjefilid, molnfilid, gridfilid, tinfilid och kurvfilid ska vara unika för projektet Rekommendation 9. För befintligt punktfilområde, kodas punktfilid enligt nedanstående princip: projektid_orginalid Rekommendation 10. För befintligt brytlinjefilområde, kodas brytlinjefilid enligt nedanstående princip: projektid_orginalid Rekommendation 11. För befintligt molnfilområde, kodas molnfilid enligt nedanstående princip: projektid_orginalid Rekommendation 12. För befintligt gridfilområde, kodas gridfilid enligt nedanstående princip: projektid_orginalid Rekommendation 13. För befintligt TINfilområde, kodas tinfilid enligt nedanstående princip: projektid_orginalid Rekommendation 14. För befintligt nivåkurvfilområde, kodas kurvfilid enligt nedanstående princip: projektid_orginalid Inom samverkan bör en gemensam standard tas fram, som styr även den del i textsträngen som följer efter projektid.

94 92 (244) Styrgruppen 5.3 Objekttypskatalog Denna objekttypskatalogen definierar objekttyper (klasser) som representerar information om höjddata. Den redovisar objekttypernas benämningar, deras definitioner, attributtyper med definitioner och domäner, samt andra relevanta uppgifter. NOTERA! Informationsmodellen använder sig av bokstäverna å, ä, ö, vilket inte är fallet med XML-schemana Gemensamma klasser för Nedan redovisas de gemensamma klasser som används i geodataspecifikation Höjd SG_Datamängd Stereotyp Specialisering featuretype Superklass för: HO_HöjdpunkterDatamängd, HI_Brytlinjer- Datamängd, HK_NivåkurvorDatamängd, HM_Punktmoln- Datamängd, MT_MarktäckeDatamängd, MA_MarkanvändningDatamängd, ML_MarkdetaljDatamängd, VN_VattenDatamängd, VJ_JärnvägDatamängd, VJ_VägDatamängd, AR_AdressDatamängd, BY_ByggnadDatamängd, GS_StompunkterDatamängd. Sammanhållande abstrakt klass på datamängdsnivå för attribut som är grundläggande vid utbyte av geodata och som kan användas som superklass. Kommentar Används för vektordata Attribut id Identifierare. Identifier uttagdatum Multiplicitet 0..1

95 93 (244) Styrgruppen Datum för uttag av datamängd ur lager. DateTime Multiplicitet 0..* metadata Metadata enligt Svensk metadataprofil. Kommentar Svensk metadataprofil kommer i ny version under Any SG_Projekt Stereotyp Specialisering featuretype Superklass för: BB_BildProjekt, HH_HöjdProjekt, GS_StompunktProjekt. Information om dataskapande/-insamlande verksamhet Attribut projektid Unik identitet för projekt. CharacterString geodataproducent Multiplicitet 0..* Organisation som producerar geodata. RelatedParty

96 94 (244) Styrgruppen geodataägare..* Rättighetsinnehavare till datamängd. RelatedParty Multiplicitet 0..1 projektnamn Namn på projekt. CharacterString projektrapportlänk Multiplicitet 0..1 Länk till en adress där projektrapport är tillgänglig. URI Multiplicitet 0..* uppdragsgivare Beställare av projekt. RelatedParty SG_InsamlingMetod Stereotyp Specialisering codelist Superklass för: HH_HöjdInsamlingMetod, GS_StompunkterInsamlingMetod, BF_BildInsamlingMetod, GE_Topografi- InsamlingMetod.

97 95 (244) Styrgruppen Överordnad kodlista för insamlingsmetoder. Håller samman fyra specifika kodlistor för Topografi, Bild, Höjd och Stompunkter Gemensamma klasser för höjddata Här presenteras gemensamma klasser för olika typer av höjddata HH_HöjdProjekt Stereotyp Specialisering featuretype Subklass till: SG_Projekt. Överordnad typ till olika typer av höjdprojekt Attribut projektområde Geografiskt objekt som täcker projektområdet. GM_MultiSurface referenssystemhöjd Referenssystem i höjd angivet i EPSG-kod. Beskrivning Vanligen används RH 2000, men under en övergångsperiod kan RH 70 eller lokalt höjdsystem förekomma. CharacterString referenssystemplan

98 96 (244) Styrgruppen Referenssystem i plan, angivet i EPSG-kod. Beskrivning Referenssystem i plan är vanligen i SWEREF 99 TM eller i lokal SWEREF-zon. Under en övergångsperiod förekommer även någon av zonerna i RT 90 eller lokalt system. CharacterString kommun Multiplicitet 0..* Kommunkod från SCB för den eller de kommuner som ingår i projektet. Integer län Multiplicitet 0..* Länskod från SCB för det eller de län som ingår i projektet. Integer Relationer Typ Roll Association HM_SkanningOmråde tillhörhöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HM_PunktmolnDatamängd skapasihöjdprojekt 1 HH_HöjdProjekt

99 97 (244) Styrgruppen Typ Roll Association HG_HöjdGrid skapasihöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HT_HöjdTIN skapasihöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HK_NivåkurvorDatamängd skapasihöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HM_Bildmatchning tillhörhöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HH_Fotogrammetri tillhörhöjdprojekt 0..1 HH_HöjdProjekt HH_Fotogrammetri Stereotyp featuretype Specialisering Information om insamling av höjddata via fotogrammetrisk detaljmätning.

100 98 (244) Styrgruppen Beskrivning I detta sammanhang avses endast fotogrammetrisk detaljmätning med avsikt att mäta in höjdpunkter och brytlinjer. Kommentar Nivåkurvor som mätts in fotogrammetriskt kan redovisas med attribut för insamlingsmetod Attribut fotogrammetriprogramvara Namn och versionsnummer på programvara som används för fotogrammetrisk insamling av linjer och punkter. CharacterString fotogrammetrifilformat Multiplicitet 0..* Filformat och version för punkter och brytlinjer som mäts med fotogrammetriska metoder. CharacterString flygfotoperiod Period under vilken de använda bilderna är tagna. Beskrivning Perioden redovisas med start- och slutdatum i formatet yyyymmdd. TM_Period refflygbildprojekt

101 99 (244) Styrgruppen Multiplicitet 0..* Referens i form av projektid för flygbildsprojekt där flygbilder som används vid fotogrammetrisk detaljmätning är fotograferade. CharacterString Relationer Typ Roll Association HI_FotogrammetriskBrytlinje skapasvidfotogrammetri 0..1 HH_Fotogrammetri Typ Roll Association HO_FotogrammetriskPunkt skapasvidfotogrammetri 0..1 HH_Fotogrammetri Typ Roll Dependency HH_Fotogrammetri BF_Flygbild Typ Roll Association HH_Fotogrammetri tillhörhöjdprojekt 0..1 HH_HöjdProjekt HH_Stereomodell Stereotyp datatype Specialisering

102 100 (244) Styrgruppen Ett bildpar, fotograferat med övertäckning, som utnyttjas för stereobetraktning Attribut refflygbildvänster Referens i form av flygbildid för vänster bild i en stereomodell. CharacterString refflygbildhöger Referens i form av flygbildid för höger bild i en stereomodell. CharacterString stereooperatör Multiplicitet 0..1 Den person som utfört detaljmätningen i stereoinstrument eller utfört automatisk bildmatchning. Kommentar Det företag som utfört arbetet redovisas i attributet geodataproducent i objekttypen SG_Projekt. CharacterString HH_HöjdInsamlingMetod Stereotyp Specialisering codelist Subklass till: SG_InsamlingMetod. Metod för insamling och ajourföring av olika typer av höjddata.

103 Styrgruppen 101 (244) Värden Namn Default value Flygburen laserskanning Namn Default value Fordonsburen laserskanning Namn Default value Marklaserskanning Namn Default value Automatisk bildmatchning Namn Default value Fotogrammetrisk detaljmätning Namn Default value Geodetisk mätning, GNSS Namn Default value Geodetisk mätning, totalstation

104 102 (244) Styrgruppen Namn Default value Geodetisk mätning, avvägning Namn Default value Flygburen radar Namn Default value Fordonsburen radar HH_Punktläge Stereotyp codelist Specialisering Läge på enskild pixel i grid eller läge i triangelnät (TIN) där höjdvärdet är mätt Värden Namn Centrum Höjdvärdet representerar höjden i mitten på pixeln eller triangeln. Default value 1 Kommentar En triangel eller pixel med höjdvärdet angivet i mitten innebär att hela triangelns/pixelns yta representeras av ett höjdvärde. Detta värde behöver inte komma från den geometriska mittpunkten. Namn Hörn

105 103 (244) Styrgruppen Höjdvärdet representerar höjden i hörnen på en pixel eller en triangel. Default value 2 Kommentar I ett TIN finns höjdvärden lagrade till brytpunkter (triangelhörn) och kontrollpunkter Höjdpunkter HO_Höjdpunkt Stereotyp Specialisering featuretype Subklass till: SpotElevation. Superklass för: HO_FotogrammetriskPunkt, HO_BildmatchPunkt, HO_LaserPunkt, HO_AnnanHöjdpunkt. Punktobjekt som beskriver höjden på jordytan vid en specifik plats och ger ett enskild höjdvärde Attribut höjdpunktid Identifierare för höjdpunkt. Identifier insamlingdatum Multiplicitet 0..1 Datum för ursprunglig insamling av höjdpunkt. Date lägesosäkerhethöjd Multiplicitet 0..1

106 104 (244) Styrgruppen Lägesosäkerheten för höjdpunktens höjdvärde angivet i meter med två decimaler. Beskrivning Beräknat RMS - Root Mean Square, kvadratiskt medelvärde. Real classificationflags Multiplicitet 0..* Betecknar hur en punkt är klassificerad och hur den kan användas från ASPRS standard enligt "Classification Bit Field Encoding". HO_KlassificeringTyp classification Multiplicitet 0..1 Klassnummer och definitioner från ASPRS standard LIDAR punktklasser. Beskrivning Urval från den kompletta punktlistan från ASPRS version 1.4. HO_KlassNummer14 classification10 Multiplicitet 0..1 Klassnummer och definitioner från ASPRS standard LIDAR punktklasser LAS version Beskrivning Urval från den kompletta punktlistan från ASPRS version HO_KlassNummer10

107 105 (244) Styrgruppen hårdgjordyta Multiplicitet 0..1 Anger om en höjdpunkt är belägen på hårdgjord yta eller ej. Beskrivning För att skapa ett lager med höjdpunkter på hårdgjord yta kan märkning av höjdpunkten underlätta urval. Boolean Relationer Typ Roll Association HO_HöjdpunkterDatamängd omfattarhöjdpunkt 1..* HO_Höjdpunkt HO_LaserPunkt Stereotyp Specialisering featuretype Subklass till: HO_Höjdpunkt. Tredimensionell punkt insamlad genom laserskanning. Kommentar Attribut är hämtade från ASPRS standard version 1.4 PDRF Attribut GPSTime Den tid när laserpulsen sänds ut, vilken anges som Adjusted Standard GPS Time.

108 106 (244) Styrgruppen Beskrivning Justeringen av tid är GPS-tid minus 1 * 10^9 för att reducera storleken på flyttalet, enligt LAS specifikationen. Kommentar Alla ekon från samma puls får samma tidsangivelse eftersom den anger laserpulsens utsändningstid. DateTime intensity Multiplicitet 0..1 Värde på returens styrka. Integer returnnumber Nummer på retur från en given laserpuls. Integer numberofreturns Antalet returer för en given laserpuls. Integer scandirectionflag Beteckning för den riktning i vilken skannerspegeln rör sig vid tiden för utgående puls. Beskrivning

109 107 (244) Styrgruppen Värdet 1 är positiv skanningsriktning och värdet 0 är negativ skanningsriktning. Positiv riktning är skanning som rör sig från vänster sida av stråkbredden till höger sida och negativ riktning är motsatsen. Integer edgeofflightline Beteckning för när punkten är i slutkanten av skanningslinjen innan skanningen ändrar riktning. Integer scananglerank Vinkeln på laserpulsens riktning i förhållande till lodlinjen inkluderande vridning hos flygplanskroppen längs rörelseriktningen (omega). Beskrivning Vinkeln anges med 1 grads noggrannhet, varierande från +90 till - 90 grader. Vinkeln 0 grader betecknar lodlinjen med negativt värde till vänster och positivt värde till höger. Integer pointsourceid Värdet betecknar filen som punkten härstammar från. Beskrivning Skanningsstråket som punkten ingår i innehåller samma beteckning. Integer

110 108 (244) Styrgruppen Relationer Typ Roll Association HO_LaserPunkt tillhörskanningområde 0..1 HM_SkanningOmråde HO_BildmatchPunkt Stereotyp Specialisering featuretype Subklass till: HO_Höjdpunkt. Tredimensionell punkt insamlad genom automatisk bildmatchning. Kommentar Attribut är hämtade från ASPRS standard version 1.4 PDRF 8. Minst 3 färger måste anges Attribut NIR Multiplicitet 0..1 Den nära infraröda kanalens färgvärde för denna punkt. Kommentar Värdet ska alltid normaliseras till 16 bitar. Integer Red Multiplicitet 0..1 Röda kanalens färgvärde för denna punkt. Kommentar Värdet ska alltid normaliseras till 16 bitar. Integer

111 109 (244) Styrgruppen Green Multiplicitet 0..1 Gröna kanalens färgvärde för denna punkt. Kommentar Värdet ska alltid normaliseras till 16 bitar. Integer Blue Multiplicitet 0..1 Blå kanalens färgvärde för denna punkt. Kommentar Värdet ska alltid normaliseras till 16 bitar. Integer Relationer Typ Roll Association HO_BildmatchPunkt skapasvidbildmatchning 0..1 HM_Bildmatchning HO_FotogrammetriskPunkt Stereotyp Specialisering featuretype Subklass till: HO_Höjdpunkt. Tredimensionell punkt framtagen via fotogrammetrisk detaljmätning Attribut

112 110 (244) Styrgruppen refflygbild Multiplicitet 0..1 Referens till den stereomodell som använts för att generera punkten via fotogrammetrisk mätning. HH_Stereomodell Relationer Typ Roll Association HO_FotogrammetriskPunkt skapasvidfotogrammetri 0..1 HH_Fotogrammetri HO_AnnanHöjdpunkt Stereotyp Specialisering featuretype Subklass till: HO_Höjdpunkt. Tredimensionell höjdpunkt insamlad med annan metod än laserskanning, fotogrammetri eller bildmatchning Attribut insamlingmetod Den metod som höjdpunkten samlats in med. HH_HöjdInsamlingMetod HO_HöjdpunkterDatamängd Stereotyp Specialisering featuretype Subklass till: SG_Datamängd.

113 111 (244) Styrgruppen En samling punktobjekt som redovisar höjdvärden på jordytan Attribut footprint Geometriskt objekt som visar den samlade utbredningen av höjdpunkter på marken. GM_MultiSurface punktfilformat..* Filformat och version som används till höjdpunkterna. CharacterString refinsamlingprojekt Multiplicitet 0..* ProjektId för det eller de projekt där höjdpunkter insamlats. CharacterString Relationer Typ Roll Association HO_HöjdpunkterDatamängd omfattarhöjdpunkt 1..* HO_Höjdpunkt Typ Association

114 112 (244) Styrgruppen Roll HO_HöjdpunkterDatamängd delområde 0..* HO_PunktfilOmråde HO_PunktfilOmråde Stereotyp featuretype Specialisering Område motsvarande utbredningen av en enskild fil med höjdpunkter, med de egenskaper som är gemensamma för området. Beskrivning Kan täcka en indexruta av någon storlek vilket anges i attributet rutbeteckning, eller annan utbredning såsom exempelvis korridorer Attribut punktfilid Unikt Id för punktfilområdet. CharacterString punktfilidentifierare Multiplicitet 0..1 Länk till punktfil. URI geometri Multiplicitet 0..1 Geometriskt objekt som visar vilket område på marken som täcks av punktfilområdet.

115 113 (244) Styrgruppen Beskrivning Ett punktfilsområde motsvarar vanligen en indexruta eller av en korridor. GM_MultiSurface rutbeteckning Multiplicitet 0..1 Beteckning för aktuell indexruta enligt Lantmäteriets indexsystem, eller egendefinierad beteckning om punktfilområdet inte utgörs av en indexruta. CharacterString Relationer Typ Roll Association HO_HöjdpunkterDatamängd delområde 0..* HO_PunktfilOmråde HO_KlassificeringTyp Stereotyp codelist Specialisering Betecknar hur en punkt är klassificerad enligt standard för ASPRS. Kommentar Ska ej förväxlas med standard för punktklasser enligt ASPRS Värden Namn Klassificerad Beskrivning Klassificerad enligt ASPRS standard.

116 114 (244) Styrgruppen Default value Namn Syntetisk Beskrivning Punkt tillkommen genom annan metod än laserskanning. Default value Namn Nyckelpunkt Beskrivning Denna punkt är betraktad som nyckelpunkt och ska inte undanhållas vid filtrering. Default value Namn Undanhålles Beskrivning Denna typ av punkt ska inte inkluderas i vidareprocessning. Default value Namn Överlapp Beskrivning Denna punkt ligger inom övertäckningszonen mellan två eller flera stråk eller tagningar. Default value HO_KlassNummer10 Stereotyp Specialisering codelist Subklass till: SpotElevationClassValue. Klassnummer och definitioner från ASPRS standard LIDAR punktklasser versioner med modifiering. Beskrivning Klassnummer från den punktlistan ASPRS Standard LIDAR Point Classes version med tillägg av bro. Kommentar

117 Styrgruppen 115 (244) Bro betecknas med klassnummer 11, vilket i standarden är reserverad för ASPRS definitioner Värden Namn Default value 0 Skapad, aldrig klassificerad Namn Default value 1 Oklassad Namn Default value 2 Mark Namn Default value 3 Låg vegetation Namn Default value 4 Mellanhög vegetation Namn Default value 5 Hög vegetation Namn Byggnad

118 116 (244) Styrgruppen Default value 6 Namn Lågpunkt Default value 7 Namn Nyckelpunkt Default value 8 Namn Vatten Default value 9 Namn Bro Default value HO_KlassNummer14 Stereotyp Specialisering codelist Subklass till: SpotElevationClassValue. Klassnummer och definitioner från ASPRS standard LIDAR punktklasser version 1.4. Beskrivning Urval från den kompletta punktlistan enligt tabell 17 ASPRS Standard LIDAR Point Classes Värden

119 Styrgruppen 117 (244) Namn Default value 0 Skapad, aldrig klassificerad Namn Default value 1 Oklassad Namn Default value 2 Mark Namn Default value 3 Låg vegetation Namn Default value 4 Mellanhög vegetation Namn Default value 5 Hög vegetation Namn Default value 6 Byggnad Namn Lågpunkt

120 Styrgruppen 118 (244) Default value 7 Namn Default value 8 Nyckelpunkt Namn Default value 9 Vatten Namn Räls Default value 10 Namn Default value 11 Vägyta Namn Bro Default value 17 Namn Default value 18 Högpunkt Brytlinjer HI_Brytlinje Stereotyp Specialisering featuretype Subklass till: BreakLine. Superklass för: HI_FotogrammetriskBrytlinje, HI_AnnanBrytlinje.

121 119 (244) Styrgruppen En linje som beskriver formen av en skarp kant i terrängen och indikerar en diskontinuitet i lutning av en yta Attribut brytlinjeid Identifierare för brytlinje. Identifier Multiplicitet 0..1 insamlingdatum Datum för ursprunglig insamling av brytlinje. Date lägesosäkerhethöjd Multiplicitet 0..1 Lägesosäkerheten för brytlinjens höjdvärden angivet i meter med två decimaler. Beskrivning Beräknat RMS - Root Mean Square, kvadratiskt medelvärde. Real Relationer Typ Roll Association HI_BrytlinjerDatamängd omfattarbrytlinje 1..*

122 120 (244) Styrgruppen HI_Brytlinje HI_FotogrammetriskBrytlinje Stereotyp Specialisering featuretype Subklass till: HI_Brytlinje. Tredimensionell brytlinje framtagen via fotogrammetrisk detaljmätning Attribut refflygbild Multiplicitet 0..1 Referens till den stereomodell som använts för att generera brytlinjen via fotogrammetrisk mätning. HH_Stereomodell Relationer Typ Roll Association HI_FotogrammetriskBrytlinje skapasvidfotogrammetri 0..1 HH_Fotogrammetri HI_AnnanBrytlinje Stereotyp Specialisering featuretype Subklass till: HI_Brytlinje. Tredimensionell brytlinje framtagen via någon annan metod än fotogrammetri Attribut

123 121 (244) Styrgruppen insamlingmetod Den metod som brytlinjen samlats in med. HH_HöjdInsamlingMetod HI_BrytlinjeDatamängd Stereotyp Specialisering featuretype Subklass till: SG_Datamängd. En samling linjeobjekt som beskriver skarpa förändringar i terrängen Attribut footprint Geometriskt objekt som visar den samlade utbredningen av brytlinjer på marken. GM_MultiSurface brytlinjefilformat..* Filformat och version som används till brytlinjerna. CharacterString Multiplicitet 0..* refinsamlingprojekt Höjdprojekt där brytlinjer hämtas till ett brytlinjelager.

124 122 (244) Styrgruppen Beskrivning Indata kan komma från olika insamlingsmetoder. CharacterString Relationer Typ Roll Association HI_BrytlinjerDatamängd omfattarbrytlinje 1..* HI_Brytlinje Typ Roll Association HI_BrytlinjerDatamängd delområde 0..* HI_BrytlinjefilOmråde HI_BrytlinjefilOmråde Stereotyp featuretype Specialisering Område motsvarande utbredningen av en enskild fil med brytlinjer, med de egenskaper som är gemensamma för området. Beskrivning Kan täcka en indexruta av någon storlek vilket anges i attributet rutbeteckning, eller annan utbredning såsom exempelvis korridorer Attribut brytlinjefilid Unikt Id för brytlinjefilområdet.

125 123 (244) Styrgruppen CharacterString brytlinjefilidentifierare Multiplicitet 0..1 Länk till brytlinjefil. URI geometri Multiplicitet 0..1 Geometriskt objekt som visar vilket område på marken som täcks av brytlinjefilområdet. Beskrivning Ett brytlinjefilområde motsvarar vanligen en indexruta eller av en korridor. GM_MultiSurface rutbeteckning Multiplicitet 0..1 Beteckning för aktuell indexruta enligt Lantmäteriets indexsystem, eller egendefinierad beteckning om brytlinjefilområdet inte utgörs av en indexruta. CharacterString Relationer Typ Roll Association HI_BrytlinjerDatamängd delområde 0..* HI_BrytlinjefilOmråde

126 124 (244) Styrgruppen Punktmoln HM_SkanningOmråde Stereotyp featuretype Specialisering Område som planeras och skannas som en sammanhållen enhet. Beskrivning Ett produktionsområde delas in i skanningsområden av leverantören. En vanlig storlek i nationell skanning är 25 x 50 km Attribut områdenamn Skanningområdets unika beteckning. Kommentar Exempel på värden i Lantmäteriets skanningsverksamhet: 09P001 (där 09 = flygår, P = namn på produktionsområde, 001 = unikt löpnummer för skanningsområdet). CharacterString geometri Geometriskt objekt som visar vilket område på marken som täcks av skanningsområdet. GM_MultiSurface skanningfirma Multiplicitet 0..*

127 125 (244) Styrgruppen Firmabeteckning på företag som utför laserskanning. RelatedParty Multiplicitet 0..* flygfirma Företag som flyger planet som ingår i skanningenheten. Beskrivning Flygfirman kan vara annat företag än det som utför skanningen. RelatedParty laserfilformat Multiplicitet 0..1 Filformat och version för laserpunkterna i skanningområdet. CharacterString skanningperiod Den period under vilken laserskanningen av skanningområdet genomförts. Beskrivning Perioden redovisas med start- och slutdatum i formatet yyyymmdd. TM_Period stråkövertäckning Övertäckning i procent mellan stråk.

128 126 (244) Styrgruppen Beskrivning I förväg planerat värde. Integer lägesosäkerhethöjd Beräknad lägesosäkerhet för hela skanningsområdet angivet i meter med två decimaler. Beskrivning Beräknat RMS - Root Mean Square, kvadratiskt medelvärde. Beräknas utifrån skillnaden mellan laserdata och mätningar i fält. Värdet bygger på ett antal mätningar inom ett skanningsområde och gäller generellt för laserdata inom hela området. Real kontrollytor Antal kontrollytor i plan och i höjd. HM_Kontrollytor kvalitetanmärkning Multiplicitet 0..* Anger att man under bearbetningen upptäckt avvikelser eller problem som användaren bör vara uppmärksam på. Kommentar Exempel: "Stor mängd felaktigt markklassad låg vegetation". CharacterString

129 127 (244) Styrgruppen ursprungligtklassificeringsdatum Datum för den ursprungliga klassificeringen. Date stråköverlapp Redovisning av det faktiska överlappet mellan flygstråk för/inom ett skanningsområde. Beskrivning Lagras som georefererade rasterbilder enligt presentationsregler. Namnges enligt principen: <skanningsområde>_tasq_bild.tif/tfw. Kommentar Beteckningen för skanningsområdet måste vara unik. URI stöddata Länk (URL) till en adress där stöddata är tillgängligt. URI skanningrapport Ett dokument som innehåller en rapport från skanningleverantören om utförd skanning, viss framtagen statistik tillsammans med resultat från kontroller, med eventuella avvikelser. Beskrivning Lagras i en fil för varje skanningområde.

130 128 (244) Styrgruppen Namnges enligt principen: <skanningområde>_skanningsrapport.<extension> URI stråkplan Multiplicitet 0..1 Länk till stråkplanering för ett skanningsområde. URI produktionrapport Ett dokument som innehåller en rapport från produktionen efter själva skanningmomentet, viss framtagen statistik tillsammans med resultat från kontroller, med eventuella avvikelser. Beskrivning Lagras i en fil för varje skanningsområde. Namnges enligt principen: <skanningområde>_produktionsrapport.<extension>. Kommentar Jämför Skanningrapport. URI punkttäthetmarkso Redovisning av punkttätheten med markpunkter för ett skanningområde, utifrån skanningleverantörens täckningskontroll. Beskrivning Lagras som georefererade rasterbilder. Använd färgskala beskrivs separat enligt presentationsregler. Filerna namnges enligt principen: <skanningområde>_density.tif/.tfw.

131 129 (244) Styrgruppen URI punkttäthetmolnso Redovisning av punkttätheten beräknad på en enda och sista retur för ett skanningområde, utifrån skanningleverantörens täckningskontroll. Beskrivning Lagras som georefererade rasterbilder. Filerna namnges enligt principen: <skanningområde>_coverage.tif/.tfw. URI Relationer Typ Roll Association HM_Flygsession tillhörskanningområde 1 HM_SkanningOmråde Typ Roll Association HM_SkanningOmråde tillhörhöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HO_LaserPunkt tillhörskanningområde 0..1 HM_SkanningOmråde

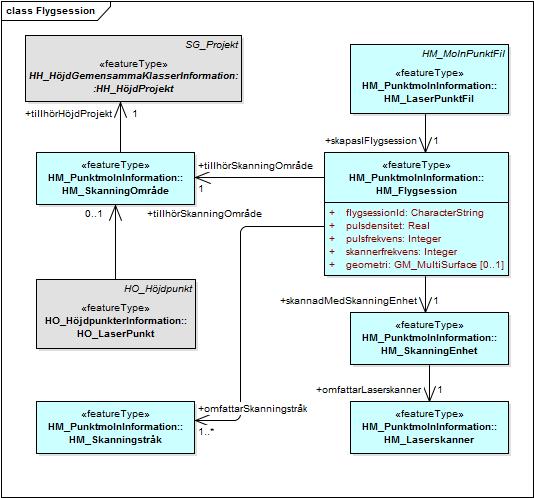

132 130 (244) Styrgruppen HM_Flygsession Stereotyp featuretype Specialisering Den period då en flygfarkost som utför laserskanning är i luften Attribut flygsessionid Unik identitet för flygsessionen. Beskrivning Byggs upp av GPS-day, skanningsenhet, session. Kommentar Exempel på värden: 09149UN69A. Varje enskilt flygpass omfattar flera flygstråk inom ett skanningområde. Flygsessionen kan omfatta ett eller flera skanningområden. CharacterString pulsdensitet Punkttäthet per kvadratmeter på marken. Beskrivning I förväg planerat värde. Real pulsfrekvens Pulsfrekvens i Hz.

133 131 (244) Styrgruppen Beskrivning I förväg inställt värde. Integer skannerfrekvens Skannerns svängningsfrekvens i Hz. Integer Multiplicitet 0..1 geometri Geometriskt objekt som visar vilket område på marken som täcks av flygsessionen från det att skanning påbörjas till dess att den avslutats. GM_MultiSurface Relationer Typ Roll Association HM_Flygsession tillhörskanningområde 1 HM_SkanningOmråde Typ Roll Association HM_Flygsession skannadmedskanningenhet 1 HM_SkanningEnhet Typ Roll Association HM_LaserPunktFil

134 132 (244) Styrgruppen skapasiflygsession 1 HM_Flygsession Typ Roll Association HM_Flygsession omfattarskanningstråk 1..* HM_Skanningstråk HM_Skanningstråk Stereotyp featuretype Specialisering De realiserade stråk som har använts vid laserskanning Attribut stråkbeteckning Unik beteckning för stråket. Beskrivning Till beteckningen kan även fogas UTC-tid för stråkstart: <yymmdd>_<hhmmss> som motsvarar attributet starttid. CharacterString pointsourceid Unikt stråknummer. Integer

135 133 (244) Styrgruppen bandata Beräknade bandata för laserskanner, koordinater och rotationsvinklar, som har sitt ursprung i GNSS- och IMU-registreringar. Beskrivning Lagras i en trajectory-fil för varje flygstråk (komplett). Namnges enligt principen: <ssssss>_<ssssss>.trj där ssssss är tid i sekunder räknat från midnatt lördag-söndag för stråkstart respektive slut. URI stråklinje Geometriskt objekt som visar flygrutten för ett skanningstråk från startpunkt till slutpunkt. GM_MultiCurve stråknr Nummer på skanningstråk. Beskrivning Är vanligen en sifferbeteckning CharacterString starttid Starttidpunkt för skanningstråket, datum och klockslag. DateTime

136 134 (244) Styrgruppen startposition Startpunkt för stråket angivet i SWEREF99 och RH2000. Kommentar Vilken SWEREF-zon som används anges i projektattribut. GM_Point slutposition Slutpunkt för stråket i SWEREF99 och RH2000. Kommentar Vilken SWEREF-zon som används anges i projektattribut. GM_Point flyghöjd Genomsnittlig flyghöjd i meter över havet. Integer lägstamarkhöjd Lägsta markhöjd utefter stråket, i meter över havet. Integer flyghastighet

137 135 (244) Styrgruppen Genomsnittlig flyghastighet i knop. Integer skanningvinkel Skanningvinkel i grader (FDV - Field of View). Beskrivning I förväg inställt värde. Integer tvärstråk Anger om stråket är ett tvärstråk eller ej. Kommentar Tvärstråket kan skära över flera skanningsområden men relateras till den flygsession det flygs i och därmed det skanningsområde som flygsessionen tillhör. Boolean diameterfootprint Multiplicitet 0..1 Laserstrålens genomsnittliga diameter på marken mätt enligt 1/e 2. Real Relationer Typ Roll Association HM_Flygsession

138 136 (244) Styrgruppen omfattarskanningstråk 1..* HM_Skanningstråk HM_SkanningEnhet Stereotyp featuretype Specialisering Enhet med givna resurser, flygplan, skanner, operatör, INS/IMU, som används för att skanna. Beskrivning Om flera skannrar finns i ett flygplan betraktas varje skanner med antenn och flygplan som en egen enhet Attribut antennoffset Multiplicitet 0..1 Antennoffset i specifik flygfarkost med specifik laserskanner och specifik antenn. Beskrivning Sätter antennoffset, d.v.s. förskjutning mellan antenn som mäter position och laserskannern. Kommentar Mäts på nytt efter varje ommontering av skanner eller utbyte av antenn. Koordineras med enhetperiod. HM_Antennoffset enhetbeteckning Beteckning för hela skanningsenheten.

139 137 (244) Styrgruppen CharacterString enhetperiod Multiplicitet 0..1 Period under vilken specifik laserskanner är fast monterad i specifik flygfarkost. Beskrivning Ny period påbörjas om skanner eller antenn ommonteras och därmed får nytt antennoffset. Perioden redovisas med start- och slutdatum i formatet yyyymmdd. TM_Period flygfarkosttyp Multiplicitet 0..1 Typ av flygfarkost som ingår i skanningsenheten. Beskrivning Flygfarkost avser flygplan, helikopter eller annan typ av luftfarkost i rörelse. Kommentar Ingen kodlista finns. Grad av precision på beteckning avgörs av utförare efter behov CharacterString Relationer Typ Roll Association HM_Flygsession skannadmedskanningenhet 1 HM_SkanningEnhet

140 138 (244) Styrgruppen Typ Roll Association HM_SkanningEnhet omfattarlaserskanner 1 HM_Laserskanner HM_Laserskanner Stereotyp Specialisering featuretype Laserskanner som används till insamling för kartläggningsändamål Attribut skannertyp Fabrikat (märke) och modellbeteckning för använd skanner. CharacterString Multiplicitet 0..1 skannerindivid Beteckning på specifik skanner. Beskrivning Beteckningen bör om möjligt vara serienummer. CharacterString..* våglängd Beteckning för våglängdsområde.

141 139 (244) Styrgruppen Beskrivning Formuleras som ett intervall med text enligt följande: "<nedre våglängdsgränsvärde> nm - <övre våglängdsgränsvärde> nm". CharacterString Relationer Typ Roll Association HM_SkanningEnhet omfattarlaserskanner 1 HM_Laserskanner HM_Bildmatchning Stereotyp featuretype Specialisering Information om insamling av höjddata via bildmatchning Attribut bildmatchningprogramvara Namn och versionsnummer på programvara som används för automatisk bildmatchning. CharacterString flygfotoperiod Period under vilken de använda bilderna är tagna.

142 140 (244) Styrgruppen Beskrivning Perioden redovisas med start- och slutdatum i formatet yyyymmdd. TM_Period bildmatchningfilformat Multiplicitet 0..1 Filformat och version för punkterna som skapas vid automatisk bildmatchning. CharacterString refflygbildprojekt Multiplicitet 0..* Referens i form av projektid för bildprojekt där flygbilder som används vid automatisk bildmatchning är fotograferade. CharacterString Relationer Typ Roll Association HM_BildmatchPunktFil skapasvidbildmatchning 1 HM_Bildmatchning Typ Roll Dependency HM_Bildmatchning BF_Flygbild Typ Roll Association HO_BildmatchPunkt skapasvidbildmatchning

143 141 (244) Styrgruppen 0..1 HM_Bildmatchning Typ Roll Association HM_Bildmatchning tillhörhöjdprojekt 1 HH_HöjdProjekt HM_PunktmolnDatamängd Stereotyp Specialisering featuretype Subklass till: SG_Datamängd. Stor mängd tredimensionella positioner, vanligen insamlade med laserskanning eller bildmatchning Attribut referensår Ett referensår är ett år som får representera årsangivelse för hela punktmolnet. Det är vanligen året i mitten av årsintervallet, eller det år där den mesta laserskanningen gjorts eller de flesta bilder tagits. Beskrivning Ett punktmoln kan basera sig på insamling under ett antal år. Därför kan man istället ange ett referensår som är året i mitten av årsintervallet. Oftast tillsamman med +/- x antal år. Det innebär att insamlingsåret för en del av punktmolnet avviker från det angivna referensåret. Date footprint

144 142 (244) Styrgruppen Geometriskt objekt som visar punktmolnets utbredning på marken. GM_MultiSurface molnfilformat..* Filformat och version som används till punktmolnet. CharacterString insamlingmetod..* Den eller de metoder som används för att insamla punkter i ett punktmoln. Beskrivning Kan vara laserskanning eller bildmatchning. Kommentar Notera att fler än en metod kan anges. HH_HöjdInsamlingMetod Metod Laserskanning eller bildmatchning. klassificeringprogramvara..* Namn och versionsnummer på programvara som använts för att klassificera punkterna enligt ASPRS definitioner. Kommentar Exempel: TerraScan CharacterString refinsamlingprojekt

145 143 (244) Styrgruppen Multiplicitet 0..* ProjektId för det eller de projekt där de höjdpunkter insamlats som hämtats till punktmolnet. CharacterString Relationer Typ Roll Dependency HM_PunktmolnDatamängd LAS-fil Typ Roll Association HM_PunktmolnDatamängd skapasihöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HM_PunktmolnDatamängd delområde 1..* HM_MolnfilOmråde Typ Roll Association HM_PunktmolnDatamängd omfattarmolnpunktfil 1..* HM_MolnPunktFil HM_MolnfilOmråde Stereotyp Specialisering featuretype

146 144 (244) Styrgruppen Område motsvarande utbredningen av en enskild molnfil, med de egenskaper som är gemensamma för området. Beskrivning Kan täcka en indexruta av någon storlek vilket anges i attributet rutbeteckning, eller annan utbredning såsom exempelvis korridorer Attribut molnfilid Unikt Id för molnfilsområdet. CharacterString molnfilidentifierare Multiplicitet 0..1 Länk till molnfil. URI geometri Geometriskt objekt som visar vilket område på marken som täcks av molnfilsområdet. Beskrivning Ett molnfilsområde motsvarar vanligen en indexruta eller av en korridor. GM_MultiSurface rutbeteckning

147 145 (244) Styrgruppen Multiplicitet 0..1 Beteckning för aktuell indexruta enligt Lantmäteriets indexsystem, eller egendefinierad beteckning om molnfilsområdet inte utgörs av en indexruta. CharacterString Multiplicitet 0..1 klassificering Uppgifter om klassificering i form av senaste klassificeringsnivå, senaste klassificeringsdatum och senaste klassificeringsprogramvara. HM_Klassificering Multiplicitet 0..1 antalpunkter Antal punkter, som ingår i en molnfil. Integer höjdvärde Multiplicitet 0..1 Min-, medel- och maxvärde. HM_Höjdvärde Multiplicitet 0..1 intensitet Min-, medel- och maxintensitet. HM_Intensitet

148 146 (244) Styrgruppen returer Multiplicitet 0..1 Statistisk på returer vad gäller antal enda returer, första-, mellanoch sistareturer. HM_Returer punktfördelning Multiplicitet 0..* Redovisar fördelningen av antal punkter per klass. HM_Punktfördelning punkttäthetmarkmf Redovisning av punkttätheten med markpunkter för en molnfil, utifrån skanningleverantörens täckningskontroll. Beskrivning Lagras som georefererade rasterbilder. Filerna namnges enligt principen: <molnfilsid>_density.tif/.tfw. URI Relationer Typ Roll Association HM_PunktmolnDatamängd delområde 1..* HM_MolnfilOmråde HM_MolnPunktFil Stereotyp featuretype

149 147 (244) Styrgruppen Specialisering Superklass för: HM_BildmatchPunktFil, HM_LaserPunktFil Attribut LAS_fil Beskrivning Länk till LAS-fil med data. URI Relationer Typ Roll Association HM_PunktmolnDatamängd omfattarmolnpunktfil 1..* HM_MolnPunktFil HM_LaserPunktFil Stereotyp Specialisering featuretype Subklass till: HM_MolnPunktFil Relationer Typ Roll Association HM_LaserPunktFil skapasiflygsession 1 HM_Flygsession Typ Dependency

150 148 (244) Styrgruppen Roll HM_LaserPunktFil LAS-fil HM_BildmatchPunktFil Stereotyp Specialisering featuretype Subklass till: HM_MolnPunktFil. Minst 3 färger måste anges Relationer Typ Roll Association HM_BildmatchPunktFil skapasvidbildmatchning 1 HM_Bildmatchning Typ Roll Dependency HM_BildmatchPunktFil LAS-fil HM_Kontrollytor Specialisering Antal kontrollytor i plan och höjd för kvalitetskontroll av höjddata Attribut antalplan

151 149 (244) Styrgruppen Antal kontrollytor som använts för kontroller i plan. Integer antalhöjd Antal kontrollytor som använts för kontroller i höjd. Integer HM_Antennoffset Specialisering Antennoffset i specifik flygfarkost med specifik laserskanner och specifik antenn. Beskrivning Sätter antennoffset, d.v.s. förskjutning mellan antenn som mäter position och laserskannerns sensorer i använt referenssystem Attribut deltax Förskjutning i x-led. Real deltay Förskjutning i y-led. Real

152 150 (244) Styrgruppen deltaz Förskjutning i z-led. Real HM_Höjdvärde Specialisering Medel- och ytterlighetsvärden för höjd inom angivet område Attribut minhöjd Det lägsta höjdvärdet i meter, som ingår i aktuell molnfil. Real medelhöjd Medelhöjd för höjdvärden i meter, som ingår i aktuell molnfil. Real maxhöjd Det högsta höjdvärdet i meter, som ingår i aktuell molnfil. Real

153 151 (244) Styrgruppen HM_Intensitet Specialisering Medel- och ytterlighetsvärden med för intensitet inom angivet område Attribut minintensitet Det lägsta intensitetsvärdet, som ingår i aktuell molnfil. Integer medelintensitet Medelvärde för intensitetsvärden, som ingår i aktuell molnfil. Integer maxintensitet Det högsta intensitetsvärdet, som ingår i aktuell molnfil. Integer HM_Returer Specialisering Antal returer redovisat per kategori.

154 152 (244) Styrgruppen Attribut antalendareturer Antal enda returer, som ingår i aktuell molnfil. Integer antalförstareturer Antal första returer, som ingår i aktuell molnfil. Integer antalmellanreturer Antal mellanreturer, som ingår i aktuell molnfil. Integer antalsistareturer Antal sista returer, som ingår i aktuell molnfil. Integer HM_Klassificering Specialisering Egenskaper för klassificering av höjdpunkter.

155 153 (244) Styrgruppen Attribut senasteklassificeringdatum Datum som anger när den aktuella klassningen gjordes. I praktiken när man påbörjat bearbetningen för ett område. Date senasteklassificeringnivå Multiplicitet 0..1 Nivå av klassificering av punktmolnet. HM_KlassificeringNivå senasteklassificeringprogramvara Namn och versionsnummer på programvara som använts för klassificeringen. CharacterString HM_Punktfördelning Specialisering Redovisar fördelningen av antalet punkter per klass Attribut klassnummer Nummer på klassen.

156 154 (244) Styrgruppen Beskrivning För översättning av respektive klassnummer (1-32) till motsvarande typ av företeelse, se den tekniska en för laserskanningen eller produkten. Integer antalpunkter Antal punkter som ingår i den aktuella klassen. Integer HM_Klassificeringnivå Specialisering Kodlista som används av Lantmäteriet för att ange nivån av bearbetning av punktmolnet Värden Namn Automatklassificerat Default value 1 Namn Delvis editerad klassning (broar och dammar) Default value 2 Namn Omklassificerat och plattat vatten Default value 3

157 155 (244) Styrgruppen Höjdmodell Grid HG_HöjdGrid Stereotyp Specialisering featuretype Subklass till: ElevationGridCoverage. Höjdmodell i gridformat som kan vara aggregerad av flera höjdmodeller från olika projekt, insamlingsmetoder, utförare och geodataägare. Kommentar Möjliggör samverkan och utbyte Attribut referensår Ett referensår är ett år som får representera årsangivelse för hela höjdgridskiktet. Det är vanligen året i mitten av årsintervallet, eller det år där största andelen av området insamlats. Beskrivning Ett heltäckande grid kan basera sig på insamling under ett antal år. Därför kan man istället ange ett referensår som är året i mitten av årsintervallet. Oftast tillsamman med +/- x antal år. Det innebär att insamlingsåret för en del av gridskiktet avviker från det angivna referensåret. Date insamlingmetod..* Insamlingsmetoder för de punkter och brytlinjer som används för att skapa höjdmodellen. HH_HöjdInsamlingMetod refinsamlingprojekt

158 156 (244) Styrgruppen Multiplicitet 0..* ProjektId för det eller de projekt där de höjddata insamlats som använts för att skapa en höjdmodell. CharacterString filtreringprogramvara Programvara, inklusive version, som används för att filtrera fram punkter som ska användas i en höjdmodell. CharacterString gridprogramvara Namn och versionsnummer på programvara som har använts för att skapa grid från annat höjddata. CharacterString gridupplösning Gridets upplösning/täthet (cellstorlek). Beskrivning Anges i meter. Real gridfilformat Filformat som används till gridfilerna.

159 157 (244) Styrgruppen CharacterString punktläge Läget för höjdpunkterna i förhållande till gridets rutnät. HH_Punktläge interpoleringmetod Multiplicitet 0..1 Interpoleringsmetod som använts vid skapande av grid. CharacterString Relationer Typ Roll Association HG_HöjdGrid delområde 1..* HG_GridfilOmråde Typ Roll Association HG_HöjdGrid skapasihöjdprojekt 1 HH_HöjdProjekt HG_GridfilOmråde Stereotyp featuretype Specialisering

160 158 (244) Styrgruppen Område motsvarande utbredningen av en enskild grid-fil, med de egenskaper som är gemensamma för området. Beskrivning Kan täcka en indexruta av någon storlek eller annan utbredning. Kan lagras i ASCII Grid. Se separat formatspecifikation. Kommentar Höjdpunkter på marken (Height/z) med positioner enligt ett 2-dimensionellt definierat rutnät/grid (East, North) med viss täthet/upplösning och enhetlig cellstorlek Attribut gridfilid Unikt Id för gridfilområdet. Kommentar Namnges i lantmäteriet enligt principen: <beteckning>_<gridupplösning>.>extension>. CharacterString gridfilidentifierare Multiplicitet 0..1 Gridfilidentifierande länk mellan gridfil och höjdmetadata. URI geometri Multiplicitet 0..1 Geometriskt objekt som visar vilket område på marken som täcks av gridfilområdet. Beskrivning

161 159 (244) Styrgruppen Ett gridfilområde motsvarar vanligen en indexruta. GM_MultiSurface rutbeteckning Multiplicitet 0..1 Beteckning för aktuell indexruta eller egendefinierad beteckning om indexruta inte används. CharacterString gridgenereringdatum Det datum då den aktuella gridfilen skapades. Date lägesosäkerhethöjd Beräknad osäkerhet för höjdvärden i gridfilen angivet i meter med två decimaler. Beskrivning Beräknat RMS - Root Mean Square, kvadratiskt medelvärde. Real antalkolumner Antalet kolumner som gridfilen är indelad i. Integer

162 160 (244) Styrgruppen antalrader Antal rader som gridfilen är indelad i. Integer SKant Koordinat för gridets södra kant. Real WKant Koordinat för gridets västra kant. Real Relationer Typ Roll Association HG_HöjdGrid delområde 1..* HG_GridfilOmråde Höjdmodell TIN HT_HöjdTIN Stereotyp Specialisering featuretype Subklass till: ElevationTIN. Höjdmodell i TINformat som kan vara aggregerad av flera höjdmodeller från olika projekt, insamlingsmetoder, utförare och geodataägare.

163 161 (244) Styrgruppen Kommentar Möjliggör samverkan och utbyte Attribut referensår Ett referensår är ett år som får representera årsangivelse för hela TIN-skiktet. Det är vanligen året i mitten av årsintervallet, eller det år där största andelen av området insamlats. Beskrivning Ett heltäckande TIN kan basera sig på insamling under ett antal år. Därför kan man istället ange ett referensår som är året i mitten av årsintervallet. Oftast tillsamman med +/- x antal år. Det innebär att insamlingsåret för en del av ett TIN avviker från det angivna referensåret. Date metadata Multiplicitet 0..* Metadata enligt Svensk metadataprofil. Kommentar Svensk metadataprofil kommer i ny version under Any insamlingmetod..* Insamlingsmetoder för de punkter och brytlinjer som används för att skapa höjdmodellen. HH_HöjdInsamlingMetod

164 162 (244) Styrgruppen refinsamlingprojekt Multiplicitet 0..* ProjektId för det eller de projekt där de höjddata insamlats som använts för att skapa en höjdmodell. CharacterString filtreringprogramvara Programvara, inklusive version, som används för att filtrera fram punkter som ska användas i en höjdmodell. CharacterString TINProgramvara Namn och versionsnummer på programvara som använts för att skapa TIN. CharacterString TINfilFormat Filformat som används till TINfilerna. CharacterString punktläge Läget för höjdkoordinaten i förhållande till triangelns geometri.

165 163 (244) Styrgruppen Beskrivning Höjdkoordinaterna kan vara placerade i trianglarnas hörn eller bestå av interpolerade höjdvärden som representerar varje triangel. Kommentar Höjdkoordinater i triangelhörnen är att föredra eftersom de ursprungligt mätta koordinaterna finns bevarade. HH_Punktläge trianguleringmetod Metod som används för att skapa ett TIN. HT_Triangulering Relationer Typ Roll Association HT_HöjdTIN skapasihöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HT_HöjdTIN delområde 1..* HT_TINfilOmråde HT_TINfilOmråde Stereotyp featuretype Specialisering Område motsvarande utbredningen av en enskild TINfil, med de egenskaper som är gemensamma för området.

166 164 (244) Styrgruppen Attribut TINfilId Unikt Id för TINfilområdet. CharacterString TINfilIdentifierare Multiplicitet 0..1 TINfilidentifierande länk mellan TINfil och höjdmetadata. URI geometri Multiplicitet 0..1 Geometriskt objekt som visar vilket område på marken som täcks av TINfilområdet. GM_MultiSurface beteckning Multiplicitet 0..1 Beteckning för området enligt indelning från utförare eller geodataägare. Beskrivning Områdesindelning redovisas i projektrapporten som hör till projektet. CharacterString

167 165 (244) Styrgruppen TINgenereringDatum Det datum då den aktuella TINfilen skapades. Date lägesosäkerhethöjd Beräknad osäkerhet för höjdvärden i TINfilen angivet i meter med två decimaler. Beskrivning Beräknat RMS - Root Mean Square, kvadratiskt medelvärde. Real Relationer Typ Roll Association HT_HöjdTIN delområde 1..* HT_TINfilOmråde HT_Triangulering Stereotyp codelist Specialisering Metod för triangulering av punkter och brytlinjer för att skapa ett TIN Värden Namn Delaunay utan brytlinjer

168 166 (244) Styrgruppen Default value Namn Default value Delaunay med brytlinjer Namn Default value Pitteway utan brytlinjer Namn Default value Pitteway med brytlinjer Nivåkurvor HK_Nivåkurva Stereotyp Specialisering featuretype Subklass till: ContourLine. Ett kartografiskt linjeobjekt som följer en viss nivå i terrängen Attribut nivåkurvaid Identifierare för nivåkurva. Identifier insamlingdatum

169 167 (244) Styrgruppen Multiplicitet 0..1 Datum för ursprunglig insamling av det höjddata som används för att generera nivåkurvan. Date lägesosäkerhetplan Multiplicitet 0..1 Lägesosäkerheten för nivåkurvans läge i plan med höjdvärdet angivet i meter med två decimaler. Beskrivning Beräknat RMS - Root Mean Square, kvadratiskt medelvärde. Real Relationer Typ Roll Association HK_NivåkurvorDatamängd omfattarnivåkurva 1..* HK_Nivåkurva HK_NivåkurvorDatamängd Stereotyp Specialisering featuretype Subklass till: SG_Datamängd. En samling linjeobjekt som beskriver terrängens form kartografiskt genom att följa fasta nivåer med jämna intervall Attribut footprint

170 168 (244) Styrgruppen Geometriskt objekt som visar den samlade utbredningen av nivåkurvor. GM_MultiSurface ekvidistans Multiplicitet 0..1 Avstånd i höjdmeter mellan nivåkurvor. CharacterString målskala Multiplicitet 0..1 Den tänkta presentationsskala som nivåkurvorna är anpassade för. Integer insamlingmetod..* Den eller de metoder som används för att insamla de höjddata som är indata till nivåkurvor. HH_HöjdInsamlingMetod refinsamlingprojekt Multiplicitet 0..* ProjektId för det eller de projekt där de höjdpunkter insamlats alternativt grid eller TIN skapats som används till att generera kurvor. CharacterString kurvgenereringprogramvara

171 169 (244) Styrgruppen..* Programvara, inklusive version, som används för att generera nivåkurvor. CharacterString kurvfilformat..* Filformat som används till kurvfilerna. CharacterString Relationer Typ Roll Association HK_NivåkurvorDatamängd skapasihöjdprojekt 1 HH_HöjdProjekt Typ Roll Association HK_NivåkurvorDatamängd delområde 0..* HK_NivåkurvfilOmråde Typ Roll Association HK_NivåkurvorDatamängd omfattarnivåkurva 1..* HK_Nivåkurva HK_NivåkurvfilOmråde Stereotyp featuretype Specialisering

172 170 (244) Styrgruppen Område motsvarande utbredningen av en enskild nivåkurvfil, med de egenskaper som är gemensamma för området. Beskrivning Kan täcka en indexruta av någon storlek vilket anges i attributet rutbeteckning, eller annan utbredning Attribut kurvfilid Unikt Id för kurvfilområdet. CharacterString kurvfilidentifierare Multiplicitet 0..1 Länk till kurvfil. URI geometri Multiplicitet 0..1 Geometriskt objekt som visar vilket område på marken som täcks av kurvfilområdet. Beskrivning Ett kurvfilområde motsvarar vanligen en indexruta. GM_MultiSurface rutbeteckning Multiplicitet 0..1

173 171 (244) Styrgruppen Beteckning för aktuell indexruta enligt Lantmäteriets indexsystem, eller egendefinierad beteckning om kurvfilområdet inte utgörs av en indexruta. CharacterString Relationer Typ Roll Association HK_NivåkurvorDatamängd delområde 0..* HK_NivåkurvfilOmråde Inspire Elevation Base Objekttypskatalog för de basala kodlistor i Inspire Elevation som gäller för flera typer av höjddata ElevationPropertyTypeValue Stereotyp codelist Specialisering Uppräkningstyp som fastställer den höjdegenskap som har mätts eller beräknats Värden Multiplicitet depth En höjdegenskap som beräknas längs en lodlinje i riktning mot jordens tyngdkraftsfält (nedåt). Default value Multiplicitet height

174 172 (244) Styrgruppen En höjdegenskap som beräknas längs en lodlinje i motsatt riktning till jordens tyngdkraftsfält (uppåt). Default value SurfaceTypeValue Stereotyp codelist Specialisering Uppräkningstyp som fastställer höjdytan i fråga om dess relativa anslutning till den rena jordytan Värden DSM Multiplicitet Digital ytmodell Default value DTM Multiplicitet Digital terrängmodell Default value Inspire Elevation Vector Objekttypskatalog för Inspire Elevations vektorobjekt ElevationVectorObject Stereotyp Specialisering featuretype Superklass för: BreakLine, ContourLine, VoidArea, SpotElevation, IsolatedArea. Elevation spatial object forming part of a vector data set, which participates in the description of the elevation property of a real world surface. It consists of an identity base for all vector objects which can be included as part of an elevation data set.

175 173 (244) Styrgruppen Attribut beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime localdepthdatum Multiplicitet 0..1 Identification of a local vertical coordinate reference system not included in a registry, which is used to refer depth measurements. ChartDatum propertytype Attribute categorizing the elevation vector object as a land-elevation or a bathymetry spatial object. It determines the elevation property represented by the object. ElevationPropertyTypeValue

176 174 (244) Styrgruppen SpotElevation Stereotyp Specialisering featuretype Subklass till: ElevationVectorObject. Superklass för: HO_Höjdpunkt. Point spatial object which describes the elevation of an Earth's surface at a specific location. It provides a single elevation property value. propertyvaluedimensionis1 /*The dimension of the property value coordinate shall be 1*/ inv: propertyvalue.dimension=1 propertyvalueisreferredtoverticalcrs /*The property value shall be expressed referring to a vertical coordinate reference system*/ inv: propertyvalue.coordinatereferencesystem.ocliskindof(sc_verticalcrs) Attribut classification Class of spot elevation according to the LAS specification of the American Society for Photogrammetry and Remote Sensing (ASPRS). SpotElevationClassValue geographicalname Multiplicitet 0..* A geographical name that is used to identify a named land or water body's floor location in the real world, which is represented by the spot elevation spatial object. GeographicalName geometry

177 175 (244) Styrgruppen Represents the geometric properties of the spatial object. GM_Point propertyvalue Value of the elevation property of the spatial object referred to a specific vertical coordinate reference system. DirectPosition spotelevationtype The type of elevation spot. SpotElevationTypeValue BreakLine Stereotyp Specialisering featuretype Subklass till: ElevationVectorObject. Superklass för: HI_Brytlinje. A line of a critical nature which describes the shape of an elevation surface and indicates a discontinuity in the slope of the surface (i.e. an abrupt change in gradient). Triangles included within a TIN model must never cross it Attribut breaklinetype

178 176 (244) Styrgruppen The type of break line with regard the natural or man-made real world characteristic it represents, or the specific function it has in calculating a Digital Elevation Model (DEM). BreakLineTypeValue geometry Represents the geometric properties of the spatial object. GM_Curve manmadebreak Line which represents an elevation break due to an artificial or man-made construction present on the terrain. Boolean ContourLine Stereotyp Specialisering featuretype Subklass till: ElevationVectorObject. Superklass för: HK_Nivåkurva. Linear spatial object composed of a set of adjoining locations characterized by having the same elevation property value. It describes, together with other contour lines present in the area, the local morphology of the Earth's surface. propertyvaluedimensionis1 /*The dimension of the property value coordinate shall be 1*/ inv: propertyvalue.dimension=1 propertyvalueisreferredtoverticalcrs /*The property value shall be expressed referring to a vertical coordinate reference system*/

179 177 (244) Styrgruppen inv: propertyvalue.coordinatereferencesystem.ocliskindof(sc_verticalcrs) Attribut contourlinetype The type of contour line with regard to the normal contour vertical interval (if any). ContourLineTypeValue downright Property indicating that the contour line spatial object is digitized in a way that the height of the elevation surface is lower at the right side of the line. Boolean geometry Represents the geometric properties of the spatial object. GM_Curve propertyvalue Value of the elevation property of the spatial object referred to a specific vertical coordinate reference system. DirectPosition

180 178 (244) Styrgruppen IsolatedArea Stereotyp Specialisering featuretype Subklass till: ElevationVectorObject. Delimitation of an area of the Earth's surface where an isolated part of the elevation model exists. Its outside surroundings have no elevation information Attribut geometry Represents the geometric properties of the spatial object. GM_Surface VoidArea Stereotyp Specialisering featuretype Subklass till: ElevationVectorObject. Area of the Earth's surface where the elevation model is unknown because of missing input data. This area shall be excluded from a DEM Attribut geometry Represents the geometric properties of the spatial object. GM_Surface ChartDatum Stereotyp datatype

181 179 (244) Styrgruppen Specialisering Local vertical coordinate reference system which is used to refer and portray depth measurements as property values Attribut datumwaterlevel Water level determining the origin of depth measurements for the chart datum. WaterLevelValue offset Multiplicitet 0..* Relative difference between the height of each reference point and the height of the water level determining the chart datum. Measure referencepoint..* Geographical position(s) of: - Case A: a single point which is used to refer depth values within the geographical scope of the chart datum. - Case B: a set of points where water level measurements are performed to determine the water level of the chart datum. GM_Point scope

182 180 (244) Styrgruppen Geographic scope in which the local depth datum is practically used. EX_Extent SpotElevationClassValue Stereotyp Specialisering codelist Superklass för: HO_KlassNummer14, HO_KlassNummer10. Möjliga klassificeringsvärden för höjdpunkter baserade på LASspecifikationen från det amerikanska förbundet för fotogrammetri och fjärranalys (ASPRS). Kommentar NOTE These classes are proposed regardless of the acquisition method of the spot elevation. They correspond to the ASPRS Standard LIDAR Point Classes SpotElevationTypeValue Stereotyp codelist Specialisering Möjliga värden för höjdpunkter som beskriver en singularitet i ytan Värden generisk Multiplicitet Rumsligt höjdpunktsobjekt som inte stämmer in på en av något av de övriga värdena i denna kodlista. Default value interpolerad höjdpunkt

183 181 (244) Styrgruppen Multiplicitet En extra höjd som beräknas eller interpoleras från omgivande höjder i områden där det finns få konturlinjer eller annan höjdinformation. Kommentar NOTE 1 Used to control the creation of DEMs. NOTE 2 This value is only applicable to spot heights, not to spot depths. Default value pass Multiplicitet Lägre punkt i en sänka i en ås, i allmänhet en öppning i kammen, som gör att man kan ta sig från ena sidan av sluttningen till den andra. Kommentar NOTE A pass is a point of double curvature, one in the direction of the crest line and another in the direction of the thalwegs born in this point (i.e. with two maximum curvatures - concave and convex, respectively). Default value Boolean sänka Multiplicitet Punkt som representerar en del av markyta eller en vattenförekomsts yta som är lägre än omgivande punkter. Kommentar EXAMPLE Trough or basin. Default value topp Multiplicitet

184 182 (244) Styrgruppen Högsta punkten på en förhöjning i markytan eller bottenytan i en vattenförekomst. Kommentar EXAMPLE The top of a hill or a mountain. Default value BreakLineTypeValue Stereotyp codelist Specialisering Lista över möjliga typvärden för brytlinjer baserade på brytlinjens fysiska kännetecken [på höjdytan] Värden brytlinje Multiplicitet Brytlinje som representerar en lokal riktning där den beskrivna höjdytan har mest sluttning. Kommentar NOTE 1 Form lines are always perpendicular to contour lines describing the same elevation surface. NOTE 2 This special case of break line is often used to describe troughs and ridges of the terrain surface. EXAMPLE Ridge line, thalweg. Default value Gräns i platt område Multiplicitet Brytlinje som avgränsar en isolerad del av territoriet där höjdmodellen måste avgränsas till samma höjdvärde. Kommentar NOTE The boundary of a flat area shall be closed. EXAMPLE Boundary of an inland water body (e.g. lake).

185 183 (244) Styrgruppen Default value Sluttningens fot Multiplicitet 0 Brytlinje som representerar den nedre gränsen på ett område med en konstant sluttning i terrängen, som oftast varierar mellan ungefär 2 och 40. Default value Sluttningens topp Multiplicitet Brytlinje som representerar den övre gränsen på ett område med en konstant sluttning i terrängen, som oftast varierar mellan ungefär 2 och 40. Default value Sluttningsförändring Multiplicitet Brytlinje som representerar en samling angränsande punkter där terrängen har en kraftig sluttningsförändring. Default value ContourLineTypeValue Stereotyp codelist Specialisering Lista över möjliga kategorier konturlinjer baserade på parametern ekvidistans i datamängden Värden auxillary Multiplicitet

186 184 (244) Styrgruppen En kompletterande kontur, som inte motsvarar den normala konturens vertikala intervall, och som beräknas eller interpoleras från omgivningens konturer. Den används för områden där det inte finns tillräckligt med höjdinformation för att göra höjdkartor eller för att kontrollera skapandet av en digital höjdmodell. Default value master Multiplicitet Kontur för ett vertikalt avstånd som är en multipel till parametern ekvidistans (motsvarar en viss multipel i normala konturens vertikala intervall) associerad till nominalskalan. Default value ordinary Multiplicitet Kontur för parametern ekvidistans (motsvarar den normala konturens vertikala intervall) associerad till nominalskalan, och som inte är en masterkontur. Default value Inspire Elevation Grid Coverage Objekttypskatalog för Inspire Elevations gridmodell ElevationGridCoverage Specialisering Subklass till: RectifiedGridCoverage. Superklass för: HG_HöjdGrid. Continuous coverage which uses a systematic tessellation based on a regular rectified quadrilateral grid to cover its domain, where the elevation property value is usually known for each of the grid points forming this domain. domaindimensionis2 /* The grid dimension shall always be 2 for an elevation grid coverage */ inv: domainset.dimension=2

187 185 (244) Styrgruppen domainextentcontainsgeographicelement /* The domainextent shall be at least populated with a subtype of EX_GeographicExtent */ inv: domainextent.geographicelement->size()>=1 domainrequirescrs /* The coordinate reference system used to reference the grid shall be provided */ inv: domainset.origin.coordinatereferencesystem->notempty identicaloffsetvectorswithinelevationcoverageaggregation /* All the ElevationGridCoverage instances to which an aggregated ElevationGridCoverage instance refers, shall share the same orientation of grid axes and the same grid spacing in each direction*/ Inv: contributingelevationcoverage->forall(v v.domainset.offsetvectors = self.domainset.offsetvectors) origindimensionis2 /* The origin of the grid shall be described in two dimensions */ inv: domainset.origin.dimension=2 rangesetvaluesareoftypefloat /* The values in the range set shall be described by the Float type */ inv: rangeset->forall(v v.ocliskindof(float)) Attribut beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime domainextent

188 186 (244) Styrgruppen..* Extent of the spatiotemporal domain of the coverage. EX_Extent endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime inspireid External object identifier of the spatial object. Identifier propertytype Attribute determining the elevation property represented by the elevation grid coverage. ElevationPropertyTypeValue surfacetype Attribute indicating the type of elevation surface that the coverage describes in relation to the Earth's bare surface. SurfaceTypeValue

189 187 (244) Styrgruppen Relationer Typ Association Roll 0..* ElevationGridCoverage 0..* ElevationGridCoverage ElevationGridCoverageAggregation Specialisering Geometrical characteristics of the elevation grid coverage aggregation Attribut contributingfootprint Multi polygon delineating the geographic area of the elevation grid coverage that contributes to the aggregated elevation grid coverage. GM_MultiSurface Inspire Elevation TIN Objekttypskatalog för Inspire Elevations TIN-modell ElevationTIN Specialisering Superklass för: HT_HöjdTIN. Collection of elevation spatial objects forming a particular tessellation of the space based on a Triangulated Irregular Network (TIN) according the geometry GM_Tin (defined in ISO 19107:2003). Its components are a set of control points whose elevation property values are known, and a set of break lines and stop lines.

190 188 (244) Styrgruppen Attribut beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime geometries Represents the collection of geometric properties of the elevation TIN spatial object. GM_Tin inspireid External object identifier of the spatial object. Identifier propertytype Attribute determining the elevation property represented by the elevation TIN.

191 189 (244) Styrgruppen ElevationPropertyTypeValue surfacetype Attribute indicating the type of elevation surface that the elevation TIN describes in relation to the Earth's bare surface. SurfaceTypeValue Inspire Base Types Nedan listas det urval ur Inspire Base Types som används i geodataspecifikationen för Höjd Identifier Specialisering External unique object identifier published by the responsible body, which may be used by external applications to reference the spatial object Attribut localid A local identifier, assigned by the data provider. The local identifier is unique within the namespace that is no other spatial object carries the same unique identifier. CharacterString namespace Namespace uniquely identifying the data source of the spatial object.

192 190 (244) Styrgruppen CharacterString versionid Multiplicitet 0..1 The identifier of the particular version of the spatial object, with a maximum length of 25 characters. If the specification of a spatial object type with an external object identifier includes life-cycle information, the version identifier is used to distinguish between the di f- ferent versions of a spatial object. Within the set of all versions of a spatial object, the version identifier is unique. CharacterString Inspire Base Types 2 Nedan listas det urval ur Inspire Base Types 2 som används i geodataspecifikation höjd RelatedParty Stereotyp datatype Specialisering An organisation or a person with a role related to a resource. individual, organisation or position name shall be provided /*At least the individual, organisation or position name shall be provided.*/ inv: individualname->notempty() or organisationname->notempty() or positionname->notempty() Attribut individualname Multiplicitet 0..1 Name of the related person. PT_FreeText

193 191 (244) Styrgruppen organisationname Multiplicitet 0..1 Name of the related organisation. PT_FreeText positionname Multiplicitet 0..1 Position of the party in relation to a resource, such as head of department. PT_FreeText contact Multiplicitet 0..1 Contact information for the related party. Contact role Multiplicitet 0..* Role(s) of the party in relation to a resource, such as owner. PartyRoleValue Contact Stereotyp datatype Specialisering Communication channels by which it is possible to gain access to someone or something.

194 192 (244) Styrgruppen Attribut address Multiplicitet 0..1 An address provided as free text. Kommentar Detta attribut används inte i. AddressRepresentation contactinstructions Multiplicitet 0..1 Supplementary instructions on how or when to contact an individual or organisation. PT_FreeText electronicmailaddress Multiplicitet 0..1 An address of the organisation's or individual's electronic mailbox. CharacterString Multiplicitet 0..1 hoursofservice Periods of time when the organisation or individual can be contacted. PT_FreeText telephonefacsimile Multiplicitet 0..*

195 193 (244) Styrgruppen Number of a facsimile machine of the organisation or individual. CharacterString telephonevoice Multiplicitet 0..* Telephone number of the organisation or individual. CharacterString website Multiplicitet 0..1 Pages provided on the World Wide Web by the organisation or individual. URL PartyRoleValue Stereotyp Specialisering codelist Superklass för: RelatedPartyRoleValue. Roles of parties related to or responsible for a resource RelatedPartyRoleValue Stereotyp Specialisering codelist Subklass till: PartyRoleValue. Klassificering av ansvarig parts roll Värden

196 194 (244) Styrgruppen Multiplicitet myndighet En part med juridisk behörighet att övervaka en resurs och/eller parter knutna till en resurs. Default value operatör Multiplicitet En part som driver en resurs. Default value ägare Multiplicitet En part som äger en resurs, dvs. äger den i rättslig bemärkelse. Default value Inspire Base Models Coverages Den del av Inspire Base Models för Coverages som berör kontinuerliga coverages och används Gridmodellen Coverage Stereotyp Specialisering featuretype Superklass för: CoverageByDomainAndRange, DiscreteCoverage- GeometryValuePairs. Spatial object that acts as a function to return values from its range for any direct position within its spatial, temporal or spatiotemporal domain Attribut metadata Multiplicitet 0..*

197 195 (244) Styrgruppen Application specific metadata of the coverage. Any rangetype Description of the structure of the range values. RecordType CoverageByDomainAndRange Stereotyp Specialisering featuretype Subklass till: Coverage. Superklass för: RectifiedGridCoverage, ReferenceableGridCoverage, SpeciesDistributionCoverage, ExposedElementCoverage, RiskCoverage, HazardCoverage, ObservedEventCoverage, HabitatDistribution- Coverage, RenewableAndWastePotentialCoverage. Coverage which provide the domain and range as separate properties. gridfunctionrequiresgriddomain /*The grid function shall only be valid for domains that are grids */ inv: coveragefunction.gridfunction.notempty() implies domain- Set.oclIsKindOf(CV_Grid) Attribut coveragefunction Multiplicitet 0..1 Description of how range values at locations in the coverage domain can be obtained. CoverageFunction domainset

198 196 (244) Styrgruppen Configuration of the domain of the coverage described in terms of coordinates. Any rangeset Multiplicitet 0..* Set of feature attribute values associated by a function with the elements of the domain of the coverage. Any RectifiedGridCoverage Stereotyp Specialisering featuretype Subklass till: CoverageByDomainAndRange. Superklass för: SoilThemeCoverage, SoilThemeDescriptiveCoverage, ExistingLandUseGrid, OrthoimageCoverage, LandCoverGridCoverage, ElevationGridCoverage. Coverage whose domain consists of a rectified grid domainisrectifiedgrid /*The domain shall be a rectified grid.*/ inv: domainset.ocliskindof(cv_rectifiedgrid) grid points shall coincide with grid cell centres /*Grid points of a RectifiedGridCoverage shall coincide with the centres of cells of the geographical grids defined in Section 2.2 of Annex II at any resolution level.*/ ReferenceableGridCoverage Stereotyp Specialisering featuretype Subklass till: CoverageByDomainAndRange. Coverage whose domain consists of a referenceable grid domainisreferenceablegrid

199 197 (244) Styrgruppen /*The domain shall be a referenceable grid.*/ inv: domainset.ocliskindof(cv_referenceablegrid) CoverageFunction Stereotyp union Specialisering Description of how range values at locations in the coverage domain can be obtained Attribut rule A formal or informal description of the coverage function as text. CharacterString rulereference A formal or informal description of the coverage function as reference. URI gridfunction Mapping rule for grid geometries. GridFunction GridFunction Stereotyp datatype

200 198 (244) Styrgruppen Specialisering An explicit mapping rule for grid geometries Attribut sequencerule Multiplicitet 0..1 Description of how the grid points are ordered for association to the elements of the values in the range set of the coverage. CV_SequenceRule startpoint Multiplicitet 0..* The grid point to be associated with the first record in the range set of the coverage. Integer

201 199 (244) Styrgruppen 6 Referenssystem Rumsligt referenssystem Tabell 12: EPSG-koder för de svenska referenssystemen och deras projektionszoner EPSG-kod EPSG:3006 EPSG:3007 EPSG:3008 EPSG:3009 EPSG:3010 EPSG:3011 EPSG:3012 EPSG:3013 EPSG:3014 EPSG:3015 EPSG:3016 EPSG:3017 EPSG:3018 EPSG:5613 EPSG:5845 EPSG:5846 EPSG:5847 EPSG:5848 EPSG:5849 EPSG:5850 EPSG:5851 EPSG:5852 EPSG:5853 EPSG:5854 EPSG:5855 EPSG:5856 EPSG:5857 EPSG:3019 EPSG:3020 EPSG:3021 EPSG:3022 EPSG:3023 EPSG:3024 EPSG:5718 EPSG:7404 Benämning SWEREF 99 TM SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF SWEREF RH 2000 SWEREF 99 TM + RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 SWEREF RH 2000 RT gon V RT 90 5 gon V RT gon V RT 90 0 gon RT gon O RT 90 5 gon O RH 70 RT 90 + RH 70

202 200 (244) Styrgruppen Figur 58: De regionala SWEREF-zonerna Temporalt referenssystem Gregorianska kalendern UTC +2 (CEST), sommartid UTC +1 (CET), normaltid Referenssystemets omfattning Höjddata som ingår Lantmäteriets nationella höjdmodell produceras i referenssystem SWEREF 99, kartprojektion SWEREF 99 TM (EPSG:3006) och höjdsystem RH 2000 (EPSG:5613).

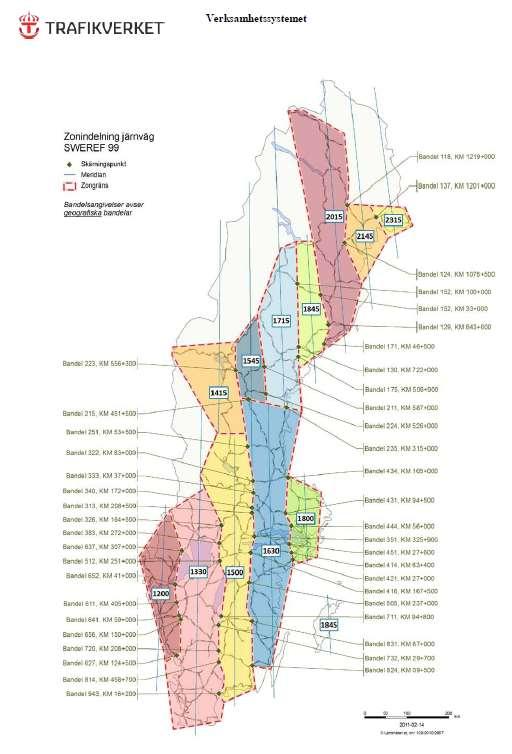

203 201 (244) Styrgruppen Höjddata som tas fram på uppdrag av kommuner görs vanligen i någon av de lokala SWEREF-zonerna, samt i höjdsystem RH Höjddata som tas fram på trafikverket produceras i olika zoner beroende på typ av projekt, d.v.s. väg- eller järnvägsprojekt. Figur 59: Trafikverkets tillämpning av Sweref-zonerna för järnväg Mer om referenssystem kan läsas på Samma temporala referenssystem används i hela landet.

204 Styrgruppen 202 (244) EPSG-koder för referenssystem finns på Krav 25. Höjddata ska produceras i referenssystem SWEREF 99 och höjdsystem RH 2000.

205 203 (244) Styrgruppen 7 Kvalitetskrav 7.1 Datakvalitet Referenser inom parentes anger tabeller i bilaga D i ISO för vilka mått som ska användas. I HMK-Geodatakvalitet beskrivs utförligare teori och terminologi rörande geodatakvalitet samt exempel på metoder för kvalitetsutvärdering. För kvalitetskrav, som inte uttrycks via standarden, se HMK-Flygburen laserskanning 2017, respektive HMK-Höjddata Där finns bland annat krav på ekvidistans i höjdkurvor. Inom kvalitetsstandarden används termen lägesnoggrannhet, vilket i GUM motsvarar termen lägesosäkerhet. I nedanstående tabeller som följer ISO har termen lägesnoggrannhet använts, för att inte avvika från kvalitetsstandardens terminologi. Kvalitetsmåtten från HMK är uppdaterade enligt HMK-versionerna som utges 2017 HMK-Flygburen laserskanning och HMK-Höjddata Laserdata - Punktmoln Tabell 13. Datakvalitetskrav för punktmoln insamlade via laserskanning Kvalitetstema Fullständighet Datamängdens innehållsmässiga överensstämmelse med geodataspecifikationen; brist eller övertalighet för objekt, attribut eller relationer. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Kvalitets-parameter Brist För få Absolut läges-noggrannhet I förhållande till referenssystemet. Kvalitetsmått Delomfattning Laserdata (D.7, Id 7) HMK-Standardnivå 1: Punktätheten i 2D ska inte understiga 0,5-2 punkter/m 2 för sista eller enda retur HMK-Standardnivå 2: Punktätheten i 2D ska inte understiga 6-12 punkter/m 2 för sista eller enda retur HMK-Standardnivå 3: Punktätheten i 2D ska inte understiga punkter/m 2 för sista eller enda retur Delomfattning Laserdata Horisontell komponent (D.49, Id 47) HMK-Standardnivå 1: RMS i plan ska inte överstiga 0,30 m på väldefinierade objekt HMK-Standardnivå 2: RMS i plan ska inte överstiga 0,15 m på väldefinierade objekt HMK-Standardnivå 3: RMS i plan ska inte överstiga 0,05 m på väldefinierade objekt

206 204 (244) Styrgruppen Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Lägesosäkerhet I förhållande till referenssystemet. Noggrannhet/mätosäkerhet i position. Absolut läges-noggrannhet Relativ lägesnoggrannhet Mellan objekt. Delomfattning Laserdata Vertikal komponent (D.41, Id 39) HMK-Standardnivå 1: RMS i höjd ska inte överstiga 0,10, m på öppna plana hårdgjorda ytor HMK-Standardnivå 2: RMS i höjd ska inte överstiga 0,05 m på öppna plana hårdgjorda ytor HMK-Standardnivå 3: RMS i höjd ska inte överstiga 0,02 m på öppna plana hårdgjorda ytor Delomfattning Laserdata Max 0,1 m skillnad i höjd mellan angränsande stråk efter utjämning, (från lantmäteriet krav för NH) Bildmatchning - Punktmoln Tabell 14: Datakvalitetskrav för punktmoln insamlade via bildmatchning Kvalitetstema Fullständighet Datamängdens innehållsmässiga överensstämmelse med geodataspecifikationen; brist eller övertalighet för objekt, attribut eller relationer. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Kvalitets-parameter Brist För få Absolut läges-noggrannhet I förhållande till referenssystemet. Kvalitetsmått Delomfattning Bildmatchning (D.7, Id 7) HMK-Standardnivå 1: Punktätheten i 2D ska ligga i intervallet 0,40 1,00 punkter/m 2 HMK-Standardnivå 2: Punktätheten i 2D ska ligga i intervallet 0,16 0,24 punkter/m 2 HMK-Standardnivå 3: Punktätheten i 2D ska ligga i intervallet 0,02 0,05 punkter/m 2 Delomfattning Bildmatchning Horisontell komponent HMK-Standardnivå 1: RMS i plan ska ligga mellan 0,20-0,50 m HMK-Standardnivå 2: RMS i plan ska ligga mellan 0,08-0,12 m HMK-Standardnivå 3: RMS i plan ska ligga mellan 0,02-0,05 m (D.49, Id 47)

207 205 (244) Styrgruppen Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Absolut läges-noggrannhet Delomfattning Bildmatchning Vertikal komponent HMK-Standardnivå 1: RMS i höjd ska ligga mellan 0,30-0,75 m HMK-Standardnivå 2: RMS i höjd ska ligga mellan 0,12-0,18 m HMK-Standardnivå 3: RMS i plan ska ligga mellan 0,03-0,07 m (D.41, Id 39) Fotogrammetrisk mätning - Vektorstrukturer Tabell 15: Datakvalitetskrav för delomfattning fotogrammetrisk mätning i stereomodell - höjdpunkter och brytlinjer Kvalitetstema Kvalitets-parameter Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. I förhållande till referenssystemet. Absolut läges-noggrannhet I förhållande till referenssystemet. Absolut läges-noggrannhet I förhållande till referenssystemet. Kvalitetsmått Delomfattning Fotogrammetrisk mätning vid mätning i stereomodell Horisontell komponent HMK-Standardnivå 1: RMS i plan ska ligga mellan 0,20 0,50 m HMK-Standardnivå 2: RMS i plan ska ligga mellan 0,08 0,12 m HMK-Standardnivå 3: RMS i plan ska ligga mellan 0,02 0,05 m (D.49, Id 47) Delomfattning Fotogrammetrisk mätning vid mätning i stereomodell Vertikal komponent HMK-Standardnivå 1: RMS i höjd ska ligga mellan 0,30 0,75 m HMK-Standardnivå 2: RMS i höjd ska ligga mellan 0,12 0,18 m HMK-Standardnivå 3: RMS i höjd ska ligga mellan 0,03 0,07 m (D.41, Id 39) Höjdmodell Grid Tabell 16: Datakvalitetskrav för delomfattningarna höjdmodell Grid. Kvalitetstema Kvalitets-parameter Kvalitetsmått Fullständighet Brist Delomfattning Höjdmodell Grid

208 206 (244) Styrgruppen Datamängdens innehållsmässiga överensstämmelse med geodataspecifikationen; brist eller övertalighet för objekt, attribut eller relationer. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. För få Lägesnoggrannhet för rasterdata I förhållande till referenssystemet. Absolut läges-noggrannhet I förhållande till referenssystemet. Andelen 0-pixlar (pixlar som saknar höjdvärde) ska vara 0 %. (D.7, Id 7) Delomfattning Höjdmodell Grid HMK-Standardnivå 1: RMS i plan ska inte överstiga 1,0 m HMK-Standardnivå 2: RMS i plan ska inte överstiga 0,50 m HMK-Standardnivå 3: RMS i plan ska inte överstiga 0,25 m RMS i plan ska ej överstiga värdet för den geometriska upplösningen delat med 6. (Inspire Elevation, rekommendation) (D.49, Id 47) Delomfattning Höjdmodell Vertikal komponent HMK-Standardnivå 1: RMS i höjd ska ligga mellan 0,25-0,50. HMK-Standardnivå 2: RMS i höjd ska ligga mellan 0,10-0,25. HMK-Standardnivå 3: RMS i höjd ska ligga mellan 0,02-0,10 m. RMS för den vertikala komponenten ska ej överstiga värdet för den geometriska markupplösningen delat med 3. (Inspire Elevation, rekommendation) (D.41, Id 39) Höjdmodell TIN Tabell 17. Datakvalitetskrav för delomfattningarna höjdmodell TIN (Från HMK-Flygfotografering). Kvalitetstema Fullständighet Datamängdens innehållsmässiga överensstämmelse med geodataspecifikationen; brist eller övertalighet för objekt, attribut eller relationer. Kvalitets-parameter Brist För få Kvalitetsmått Delomfattning Höjdmodell TIN Antalet saknade trianglar ska vara 0 innanför stopplinje. Andelen brytpunkter/triangelhörn som saknar höjdvärde ska vara 0 % (D.7, Id 7)

209 207 (244) Styrgruppen Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Absolut läges-noggrannhet I förhållande till referenssystemet. Absolut läges-noggrannhet I förhållande till referenssystemet. Delomfattningar Höjdmodell TIN Horisontell komponent (D.49, Id 47) HMK-Standardnivå 1: RMS i plan ska inte överstiga 0,30 m på väldefinierade objekt HMK- Standardnivå 2: RMS i plan ska inte överstiga 0,15 m på väldefinierade objekt HMK-Standardnivå 3: RMS i plan ska inte överstiga 0,05 m på väldefinierade objekt Delomfattning Höjdmodell TIN Vertikal komponent HMK-Standardnivå 1: RMS i höjd ska ligga mellan 0,25-0,50. HMK-Standardnivå 2: RMS i höjd ska ligga mellan 0,10-0,25. HMK-Standardnivå 3: RMS i höjd ska ligga mellan 0,02-0,10 m. RMS för den vertikala komponenten ska ej överstiga värdet för den geometriska upplösningen delat med 3. (Inspire Elevation, rekommendation) (D.41, Id 39) Nivåkurvor Tabell 18. Datakvalitetskrav för delomfattning nivåkurvor Kvalitetstema Logisk konsistens Överensstämmelse med logiska regler för datastruktur, attribut eller relationer (till exempel sammanhängande nätverk och slutna ytor). Logisk konsistens Överensstämmelse med logiska regler för datastruktur, attribut eller relationer (till exempel sammanhängande nätverk och slutna ytor). Kvalitets-parameter Topologisk konsistens Följer angivna topologiska regler Topologisk konsistens Följer angivna topologiska regler Kvalitetsmått Delomfattning Nivåkurvor Missade anslutningar pga. undershoots får inte finnas (D.24, Id 23) Delomfattning Nivåkurvor Missade anslutningar pga. overshoots får inte finnas (D.25, Id 24)

210 208 (244) Styrgruppen Logisk konsistens Överensstämmelse med logiska regler för datastruktur, attribut eller relationer (till exempel sammanhängande nätverk och slutna ytor). Logisk konsistens Överensstämmelse med logiska regler för datastruktur, attribut eller relationer (till exempel sammanhängande nätverk och slutna ytor). Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Lägesnoggrannhet Noggrannhet/mätosäkerhet i position. Topologisk konsistens Följer angivna topologiska regler Topologisk konsistens Följer angivna topologiska regler Absolut läges-noggrannhet I förhållande till referenssystemet. Absolut läges-noggrannhet I förhållande till referenssystemet. Delomfattning Nivåkurvor Inga kurvor får korsa sig själv eller korsa andra kurvor (D.27, Id 26) Delomfattning Nivåkurvor Inga kurvor får överlappa sig själv (D.28, Id 27) Delomfattning Nivåkurvor Horisontell komponent RMS i plan ska inte överstiga avsedd kartskala delat med (D.49, Id 47) Delomfattning Nivåkurvor Vertikal komponent RMS i höjd ska inte överstiga ekvidistans delat med 6. I områden med tät skog kan RMS ökas med 50 % tolereras. (D.41, Id 39)

211 209 (244) Styrgruppen 8 Metadata Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). För detaljplanering, fastighetsbildning och bygglovshantering, miljö- och krisarbete samt infrastrukturbyggande, är aktualitet en mycket viktig parameter. Aktualitet betraktas i många fall som ett datakvalitetselement, dock inte i ISO Eftersom denna geodataspecifikation använder ISO för att beskriva datakvalitet hanteras aktualitet som en del av metadata som inte avser datakvalitet. Metadata kan även sättas på objektnivå och uttrycks då vanligen som attribut på enskilda objekttyper. I Höjddata beskrivs metadata på objektnivå för samtliga objekttyper. Inom Samverkan kommer ett separat dokument som preciserar hur metadata på datamängdsnivå används enligt den Nationella metadataprofilen. Dokumentet publiceras efter att den nya versionen av profilen är klar. Krav 26. Aktualitet för datamängder enligt denna specifikation ska anges, vilket avser uttagsdatum. Krav 27. Specifikationsuppfyllelse ska anges i metadata för datamängd enligt denna specifikation. 8.1 Övergripande nivå höjddata Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatal ogen avseende översiktlig informationsmodell i avsnitt och Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). 8.2 Höjdpunkter Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatalogen avseende översiktlig informationsmodell i avsnitt Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). 8.3 Brytlinjer Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatalogen avseende översiktlig informationsmodell i avsnitt

212 Styrgruppen 210 (244) Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). 8.4 Punktmoln Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatalogen avseende punktmoln i avsnitt Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). 8.5 Höjdmodell Grid Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatalogen avseende höjdmodell Grid i avsnitt Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). 8.6 Höjdmodell TIN Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatalogen avseende höjdmodell TIN i avsnitt Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). 8.7 Nivåkurvor Höjdmetadata Innehåll i höjdmetadata framgår av informationsmodellen och objekttypskatalogen avseende nivåkurvor i avsnitt Metadata enligt nationella metadataprofilen Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version).

213 211 (244) Styrgruppen 9 Tillhandahållande Notera att hänvisningarna till avsnitt i HMK inte är klickbara. 9.1 Från leverantör till beställare Höjdpunkter Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Höjddata Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt och 3.6. Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Brytlinjer Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Höjddata Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt och 3.6. Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Laserdata Referenssystem Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Stråk- och stödplan Om beställaren har krav på leverans av stråk- och stödplan med produktionsdokumentation levereras det enligt HMK-Flygburen laserskanning 2017, avsnitt

214 212 (244) Styrgruppen Markstöd Om beställaren har krav på leverans av markstöd med produktionsdokumentation levereras det enligt HMK-Flygburen laserskanning 2017, avsnitt Laserdata och orienteringsdata ur GNSS/INS Leverans av laserdata och orienteringsdata ur GNSS/INS med produktionsdokumentation och höjdmetadata levereras enligt HMK-Flygburen laserskanning 2017, avsnitt Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Bildmatchning Referenssystem Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Stråk- och stödplan Om beställaren har krav på leverans av stråk- och stödplan med produktionsdokumentation levereras det enligt HMK-Flygfotografering 2017, avsnitt Markstöd Om beställaren har krav på leverans av markstöd med produktionsdokumentation levereras det enligt HMK-Flygfotografering 2017, avsnitt Höjddata och orienteringsdata ur GNSS/INS Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt och 3.6. Leverans av orienteringsdata ur GNSS/INS levereras enligt HMK-Flygfotografering 2017, avsnitt Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Orienteringsdata ur blocktriangulering Om beställaren har krav på leverans av orienteringsdata ur blocktriangulering med produktionsdokumentation levereras det enligt HMK-Flygfotografering 2017, avsnitt Möjliga val av format för orienteringsdata framgår av BF_Blocktriangulering i avsnitt i Geodataspecifikation Bild Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt

215 213 (244) Styrgruppen Fotogrammetrisk mätning Referenssystem Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Stråk- och stödplan Om beställaren har krav på leverans av stråk- och stödplan med produktionsdokumentation levereras det enligt HMK-Flygfotografering 2017, avsnitt Markstöd Om beställaren har krav på leverans av markstöd med produktionsdokumentation levereras det enligt HMK-Flygfotografering 2017, avsnitt Höjddata och orienteringsdata ur GNSS/INS Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt 3.6 alternativt HMK-Fotogrammetrisk detaljmätning 2017, avsnitt 3.5. Leverans av orienteringsdata ur GNSS/INS levereras enligt HMK-Flygfotografering 2017, avsnitt Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt 8.2.1, och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Orienteringsdata ur blocktriangulering Om beställaren har krav på leverans av orienteringsdata ur blocktriangulering med produktionsdokumentation levereras det enligt HMK-Flygfotografering 2017, avsnitt Möjliga val av format för orienteringsdata framgår av BF_Blocktriangulering i avsnitt i Geodataspecifikation Bild Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt 8.2.2, samt Punktmoln Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Höjddata Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt 3.2 och 3.6. Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges.

216 214 (244) Styrgruppen Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Höjdmodell Grid Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Höjddata Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt 3.4 och3.6. Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Höjdmodell TIN Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt i denna geodataspecifikation Höjddata Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt 3.4 och 3.6. Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Nivåkurvor Alla koordinat-och höjduppgifter levereras i de(t) referenssystem som angetts av beställaren. Möjliga val av referenssystem framgår av avsnitt 0 i denna geodataspecifikation Höjddata Leverans av höjddata med produktionsdokumentation och höjdmetadata levereras enligt HMK-Höjddata 2017, avsnitt och 3.6. Leverans av höjdmetadata levereras med obligatoriska uppgifter enligt avsnitt och i denna geodataspecifikation och med de frivilliga uppgifter som särskilt anges.

217 215 (244) Styrgruppen Metadata enligt den svenska metadataprofilen Om beställaren har krav på leverans av metadata enligt den svenska metadataprofilen levereras det enligt avsnitt samt Till höjddataanvändare Punktmoln och höjdmodeller tillhandahålls från kommuner, extern part upphandlad av kommun eller Lantmäteriet genom nedladdning (uttag av kopia) eller som visningstjänst (via e-tjänst på internet eller via maskin till maskin gränssnitt). Information om tillhandahållande och format på laserdata och höjdgrid från Lantmäteriet fås på Lantmäteriets hemsida Information om tillhandahållande av höjddata som tas fram i kommunal regi finns på respektive kommuns hemsida.

218 216 (244) Styrgruppen 10 Datafångst I detta kapitel beskrivs de krav som finns på de processer som skapar Höjddata. Lantmäteriets datafångst för Nationell höjdmodell är i huvudsak laserskanning och viss ajourhållning med hjälp av bildmatchning och fotogrammetrisk mätning kan användas vid behov. Insamlat data resulterar i höjdmodeller i form av punktmoln och grid. Kommunernas datafångst är oftast laserskanning men även bildmatchning och fotogrammetri är vanligt. Höjdmodellerna kan vara såväl punktmoln, grid som TIN. Trafikverket bedriver laserskanning och tar fram höjdmodeller som punktmoln och TIN. Ingen ajourhållning förekommer på Trafikverket Datafångstkrav Följande tre HMK-standardnivåer är aktuella vid datafångst för denna geodataspecifikation: Tabell 19: av HMK:s standardnivåer. Kraven lägesosäkerheten kan variera mellan olika insamlingsmetoder. Se tabeller i avsnitt 7. Nr och definition Ändamål Lägesosäkerhet 1. Nationell/regional mätning och kartläggning 2. Mätning och kartläggning av tätort 3. Projektinriktad mätning och kartläggning Översiktlig planering och dokumentation av byggande, infrastruktur, miljö, naturvård, risker, skogsbruk m.m. Kommunal detaljplanering och dokumentation Projektering, byggande och förvaltning av bebyggelse, vägar och övrig infrastruktur samt för byggoch relationshandlingar. Läs mer i HMK-Geodatakvalitet 2017, avsnitt Höjdpunkter 1m 0,1 m 0,05m Planering, genomförande och leverans av Höjdpunkter och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata Brytlinjer Planering, genomförande och leverans av Brytlinjer och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata Laserdata Planering, genomförande och leverans av punktmoln och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Flygburen laserskanning 2017.

219 Styrgruppen 217 (244) Bildmatchning Planering, genomförande och leverans av punktmoln och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata Fotogrammetrisk mätning Planering, genomförande och leverans av höjddata framtagen genom fotogrammetrisk mätning och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Fotogrammetrisk detaljmätning 2017 och i HMK-Höjddata Punktmoln Planering, genomförande och leverans av Punktmoln och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata Höjdmodell Grid Planering, genomförande och leverans av höjdmodell i Grid och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata Höjdmodell TIN Planering, genomförande och leverans av höjdmodell i TIN och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata Nivåkurvor Planering, genomförande och leverans av Nivåkurvor och efterföljande bearbetning görs enligt tekniska specifikationer som formulerats enligt principerna i avsnitt 2 och genomförandekraven i avsnitt 3 i HMK-Höjddata 2017.

220 218 (244) Styrgruppen 10.2 Underhåll av data Lantmäteriet, Trafikverket och vissa kommuner skapar ny/uppdaterar höjddata genom laserskanning eller genom fotogrammetriska metoder. Nuläge Lantmäteriet har sedan efter att ha fått regeringens uppdrag att framställa en nationell höjdmodell (markmodell) med mindre lägesosäkerhet än den då befintliga fotogrammetriska markmodellen - laserskannat landet med syftet att ta fram en markmodell som särskilt beaktar de krav som ställs för användning inom klimatanpassnings- och andra miljöändamål, t.ex. översvämningskartering. Arbetet som utförs både internt och externt planeras vara klart Efter insamlingen ska den nationella markmodellen ajourhållas löpande. De flesta kommuner använder sig av Lantmäteriets nationella markmodell i sina verksamheter. De större kommunerna upphandlar dock laserskanning själva över sina tätortsdelar och använder nationella markmodellen i områden där den uppfyller kraven t.ex. där det sker små eller obetydliga förändringar i markytan eller utanför tätort. UAS:er med kameror och fotogrammetriska metoder används alltmer för kompletteringar av kommunernas höjdmodeller över mindre områden som t.ex. en soptipp eller ett exploateringsområde. Trafikverket upphandlar laserskanning, fordonsburet eller flygburet med helikopter, vid investering i ny infrastruktur som vägar, järnvägar, hamnar och kraftledningar. Beroende på var i planerings- och genomförandefasen man befinner sig så ökar kraven på låg lägesosäkerhet. Målbild framtida samverkan Målet med samverkan är att en användare inom stat och kommun samt privat aktör ska ha tillgång till enhetliga, aktuella och kvalitetssäkrade höjddata oavsett vem som producerat data. Förutsättning för samverkan är den nationella geodataspecifikationen som ger möjligheter till utbyte av information samt samnyttjande av system och rutiner mellan kommuner, Lantmäteriet, Trafikverket, flygleverantörer och användare. Lantmäteriet och främst kommunerna, men även Trafikverket och andra aktörer, samverkar för att få en aktuell nationell markmodell, bl.a. genom att få åtkomst till kommunala och andra myndigheters data (laserdata och flygbilder) inom tätorter och där det finns bebyggelse samt infrastruktur. Inför kommunernas och Lantmäteriets planering av insamling görs en behovsinventering på var det har skett förändringar som påverkat markytan och/eller planerade projekt som kommer att påverka markytan. Kommuner och myndigheter, t.ex. Trafikverket, SMHI och SGI signalerar om förändringar i markytan, befintliga eller planerade, som innebär att ny markmodell behöver tas fram eller att befintlig eventuellt behöver ajourhållas.

221 219 (244) Styrgruppen 11 Presentationsregler För leveranskontroll, kvalitetssäkring och visualisering i GIS-program kan bland annat följande metadatakartor tas fram: Punkttäthetskartor Kartor som visar avvikelser i höjd i övertäckningszonen mellan stråk Intensitetskartor Punkttäthetskartor och kartor som visar avvikelse i höjd i stråkövertäckning används för kontroll av data och att uppnått resultat överensstämmer med kravspecifikation. Intensitetskartor indikerar att instrumentet fungerar och kan användas som hjälp vid klassning och kartering. Dessa metadatakartor ska presenteras på ett enhetligt sätt. Rekommendation 15. Punkttäthetskartor och kartor som visar avvikelse i höjd i stråkövertäckning redovisas som georefererade tiff-bilder, eller liknande, i relativ färgskala och upplösning enligt kap. HMK-Flygburen laserskanning Rekommendation 16. Intensitetskartor redovisas som georefererade tiffbilder, eller liknande, där intensitetsvärden räknats om till 8 bitars gråskala.

222 Styrgruppen 220 (244) 12 Övrig information

223 221 (244) Styrgruppen Referenser Standarder SS-EN ISO 19107:2005 Geographic information Modell för att beskriva rumsliga aspekter SS-EN ISO 19108:2005 Geographic information Modell för att beskriva tidsaspekter SS-EN ISO 19109:2006 Geografisk information för applikationsschema SS-EN ISO 19110:2006 Geografisk information - Struktur för katalogisering av objekttyper SS-EN ISO 19115:2014 Geographic information Metadata Del 1: Grunder SS-EN ISO :2010 Geographic information Metadata Del 2: Metadata för rasterdata SS-ISO 19123:2007 Geographic information Schema för geometri och funktioner för yttäckande representation SS-EN ISO 19131:2008 Geographic information Specifikation av datamängder SS-EN ISO 19131:2008/A1: Geografisk information - Specifikation av datamängder - Tillägg 1: Krav gällande införandet av applikationsscheman och objekttypskataloger samt hantering av yttäckande representation i applikationsscheman SIS-CEN ISO/TS 19139:2009 Geografisk information Metadata implementering med XML-schema (ISO/TS 19139:2007) SIS-ISO/TS :2012 Geografisk information Metadata Implementering med XML-schema Del 2: XML-implementering för rasterdata och rutnät (ISO/TS :2012, IDT) SS-EN ISO 19157:2013 Geographic information Datakvalitet SIS-TR 14:2012 Geografisk information Metadata på svenska SIS/TK 489 N247 Geodata- Nationell metadataprofil Specifikation och vägledning version SIS-TR 40:2015 Geografisk information Tekniskt ramverk Handbok för Geodataspecifikation HMK HMK-Flygfotografering 2017 HMK-Flygburen laserskanning 2017 HMK-Höjddata 2017 HMK-Fotogrammetrisk detaljmätning 2017 HMK-Geodatakvalitet 2017 HMK-Ordlista och förkortningar HMK-Introduktion 2017 HMK Teknisk rapport 2016:3 Lägesosäkerheten i geodata likheter och olikheter Länk till dokument:

224 222 (244) Styrgruppen Specifikationer D2.8.II.1_v INSPIRE Data Specification on Elevation Technical Guidelines D2.5: Generic conceptual Model, Version Statens kartverk 2013 februar: Produktspesifikasjon FKB-Laser Versjon pdf LAS Specification version 1.4 R13 15 July Geodataspecifikation Bild

225 223 (244) Styrgruppen Bilaga A. Test av specifikationsuppfyllelse Kapitlet behandlar i första hand hur en leverantör validerar att Svensk Geoprocess följs i leveransen samt att mottagare validerar att möjligheterna finns att ta emot datamängder levererade enligt Svensk Geoprocess. Genomför följande kontroller och arbetssteg för att kontrollera att leveransen (levererande eller mottagande system) följer Svensk Geoprocess. Avvikelser i leveranser (levererande system) rapporteras i metadata. Kontroll av dataformat/datastruktur Kontrollera att obligatoriska attribut och associationer finns med i leverans (krav 1) Kontrollera mot XML-schema att informationsmodellens angivelser för multiplicitet och tillåtna värden följs (krav 2) Kontrollera att värdet i endlifespanversion inte är före värdet i beginlifespanversion om endlifespanversion anges (krav 10). Kontrollera att de klasser som har attribut vilka använder datatypen RelatedParty har minst ett av attributen individualname, organisationname och positionname (Krav 12, 17). Kontrollera att attributet geodataägare i datatypen RelatedParty har attributet organisationname (Krav 11). Kontrollera att klasserna HO_LaserPunkt och HO_BildmatchPunkt, i de paket de används, har attributet classificationflags och ett av attributen classification och classification10 (Krav 13). Kontrollera att klassen HO_BildmatchPunkt har minst tre av attributen NIR, Red, Green och Blue (Krav 14). Kontrollera att klasserna HO_PunktfilOmråde, HI_BrytlinjefilOmråde, HM_MolnfilOmråde, HG_GridfilOmråde, HT_TINfilOmråde och HK_NivåkurvfilOmråde, i de paket de används, har minst ett av attributen rutbeteckning/beteckning och geometri (Krav 15, 16, 18, 19, 21, 22). Kontrollera att attributen punktfilid, brytlinjefilid, molnfilid, gridfilid, tinfilid och kurvfilid, i de paket de används, har unika identiteter inom det enskilda höjdprojektet (Krav 24). Kontrollera att ett projektid för höjdprojekt har konstruerats enligt TTyyyy_orgnr_löpnr för att möjliggöra unika identiteter (Krav 23). Kontrollera att höjdvärdet i TIN representerar hörnen på trianglarna (Krav 20). Kontroll av domänkonsistens Kontrollera att datamängdens värden överensstämmer med de värden som finns uppräknade i värdelistor (krav 3). Kontrollera att utökade värden i värdelistor inte konkurrerar med värden i ursprunglig värdelista (krav 5).

226 224 (244) Styrgruppen Samverka med andra intressenter om utökning av kodlistor (krav 6). Kontrollera att datamängden är levererad enligt Tabell 12 - tillåtna referenssystem (SWEREF 99 inkl. lokala zoner och RH 2000) - (krav 25). Kontroll av datakvalitet Kontrollera datakvalitet mot specificerade krav i geodataspecifikationen. Kontroll av fullständighet Kontrollera att alla vektorobjekt höjdpunkter, brytlinjer, nivåkurvor - har identitet (krav 7). Kontroll av aktualitet Kontrollera att uttagsdatum på datamängd är angivet enligt geodataspecifikationen (krav 26). Metadata Kontrollera att specifikationsuppfyllelse är angett i metadata (krav 27).

227 225 (244) Styrgruppen Bilaga B. Beskrivning av UML för informationsmodeller I detta avsnitt följer en av de i använda modellelementen. Modellerna visualiseras av modellelementen i olika diagram (vyer) utifrån vilken aspekt av temat de skall belysa. class Beskriv ning av UML Klass 1 +kännertill +kännertill Klass * Klass 2 Figur 60. Klasser, associationer och generaliseringar. De vanligast förekommande elementen i informationsmodellen är klasser, associationer och generaliseringar/specialiseringar. En klass motsvarar en objekttyp i informationsmodellen och representeras vanligen av en tabell i en databas för en datamängd. En klass har ett namn. Associationer uttrycker att en klass känner till en annan klass (exempel Klass 1 kännertill Klass 3 i Figur 60). Hur klasserna känner till varandra ges av rollerna de har i associationen. Man kan även specificera multiplicitet för parterna i associationen, i Figur 60 uttrycks att Klass 1 känner till noll till många (0..*) av Klass 3 medan Klass 3 endast känner till en och endast en (1) av Klass 1. Om ingen multiplicitet är angiven förutsätts den vara en och endast en (1). En generalisering/specialisering är en vanligt förekommande association, så vanlig att en egen symbol skapats för associationen, en ofylld triangel som pekar ut generaliseringsriktningen. Generaliseringar/specialiseringar skapas oftast då flera klasser har gemensamma egenskaper, istället för att upprepa egenskaperna på varje klass så skapar men en superklass (Klass 1 i Figur 60) med de gemensamma egenskaperna. De specialiserade klasserna (Klass 2 i Figur 60) ärver då superklassens egenskaper (attribut och associationer med mera). Om det inte finns något behov av superklassen i övrigt så görs den ofta abstrakt vilket innebär att man inte kan skapa objekt (instanser) av den. Att en klass är abstrakt syns på att klassens namn är skrivet med kursiv stil. Om man har behov av att kunna skapa objekt av olika konceptuella detaljeringsnivåer i en modell kan man använda generaliseringar/specialiseringar, ett exempel kan vara träd och barrträd. I vissa fall kanske man kan säga att det är ett barrträd som avses men i vissa andra fall kanske man bara vet att det är ett träd. På så vis kan man bygga upp

228 226 (244) Styrgruppen en struktur som motsvarar den bild av verkligheten som en datamängd sedan kommer att beskriva/representera. class Beskriv ning av UML «FeatureType» Klass 10 + attribut a :Boolean + attribut b :Klass 11 + attribut c :CharacterString [0..*] «DataType» Klass 11 + attribut x :Klass 12 «voidable» + attribut y :Integer «codelist» Klass 12 + värde 1 + värde 2 + värde 3 + värde 4 Figur 61. Attribut, stereotyper, datatyper och kodlistor. Klasser kan ha andra egenskaper än associationer, i Figur 61 visas stereotyper, attribut, datatyper och kodlistor. Attribut på en klass beskriver enkla eller komplexa egenskaper på klassen. I de enklaste fallen så är de av enkla fördefinierade typer. Attribut a på Klass 10 i Figur 61 är av datatypen Boolean (kan anta värdena true eller false ), attribut c är av datatypen CharacterString vilket motsvarar en textsträng. Man kan även ange multiplicitet på ett attribut vilket talar om hur många gånger attributet får förekomma på ett objekt/attribut c på Klass 10 i Figur 61 för förekomma noll till många gånger, 0..*). Ett attribut kan också spegla en mer komplex egenskap som inte kan anges med en siffra, en text eller liknande. Man kan då ange en komplex datatyp som typ för attributet (attribut b på Klass 10 i Figur 61). Den komplexa datatypen kan man definiera själv som en klass med stereotypen <<datatype>> (se nedan) eller så kan man använda någon av de i standarder fördefinierade komplexa datatyperna. Exempelvis finns i metadatastandarden ISO :2014 en komplex datatyp för att tala om ansvarig part för en datamängd eller del av datamängd (CI_ResponsibleParty). Attribut kan också vara av en typ som kallas kodlista. En kodlista är en lista med värden som attributet får anta. Kodlistor är utökningsbara under premissen att utökningen görs tillgänglig tillsammans med datamängden. Stereotyper (exempel <<featuretype>> på Klass 10 i Figur 61) är ett sätt att gruppera klasser, attribut och associationer i en modell. I modeller förekommer fyra stereotyper på klasser och en stereotyp på attribut eller associationer (<<voidable>>). De är: <<conceptual>>, anger att klassen motsvarar ett begrepp som identifierats vid skapandet av den helhetsbild som använts för att avgränsa ett tema i.

229 227 (244) Styrgruppen <<featuretype>>, anger att klassen är en rumsligt förekommande objekttyp med en identitet. <<datatype>>, anger att klassen är en identitetslös datatyp som ofta används för att beskriva komplexa egenskaper på klasser. <<codelist>>, anger att klassen innehåller tillåtna värden för ett attribut. Kodlistor förutsätts finnas tillgängliga. class Beskriv ning av UML Klass 4 Klass 6 1 Klass 5 0..* Klass 7 Figur 62. Aggregering och komposition Det finns även andra associationer som är så vanligt förekommande att de har fått egna symboler. Aggregering representeras av en ofylld diamant och innebär att Klass 4 i Figur 62 består av en Klass 5. Om en instans av klass 4 raderas kan ändå instansen av klass 5 finnas kvar. En komposition representeras av en fylld diamant och innebär på liknande sätt som en aggregering att Klass 6 kan bestå av en Klass 7. Om en instans av klass 6 raderas skall instansen av klass 7 också raderas. Exempelvis så kan inte ett personnummer finnas utan att det finns en person att koppla det till. class Beskriv ning av UML Klass 8 Klass 9 Klass 12 Figur 63. Beroende och realisering Beroende och realisering (Figur 63) är två andra specialiserade associationer som förekommer i modeller. Dessa associationer används för att belysa vissa aspekter men de implementeras inte själva direkt i en datamodell som övriga associationer. Ett beroende (streckad pil med öppen spets) innebär att Klass 8 har ett beroende till Klass 9. Ett konkret exempel är att respektive tema pekar ut de standarder som används i temat, detta görs med ett beroende, tema Vatten är till exempel

230 228 (244) Styrgruppen beroende av den svenska vattensystemstandarden (SS637008:201x). Realisering (streckad pil med stängd, ofylld spets) i Figur 63 innebär att Klass 12 implementeras som Klass 9 i informationsmodell eller datamodell. I används realiseringar framförallt för att tala om hur de konceptuella begreppen realiseras i informationsmodellen. Figur 64. Paketstruktur i Alla modellelement är indelade i paket (mappar). I förekommer följande paket under huvudpaketet (Figur 64, hela modellen = SvenskGeoprocess): SG_Paketberoenden Innehåller diagram som visar hur olika paket är beroende av varandra och av andra standarder och modeller. SG_GemensammaKlasser Innehåller gemensamma klasser och egenskaper som återkommer i alla teman i. Exempel, geometrier och identifierare. <prefix>_temanamn Innehåller den enskilda modellen för varje tema inklusive kringinformation. o o o o o TemanamnAnvändningsfall Innehåller användningsfall för aktuellt tema, antingen uppräknade eller mer fullständigt modellerade, efter behov. Användningsfallen är underlag vid avgränsande av temat. TemanamnHelhetsbild Innehåller en helhetsbild (begreppsmodell) över alla de för temat identifierade viktiga företeelser. I helhetsbilden framgår också vilka företeelser som bedömts ligga utanför ett tema. I diagrammet TemanamnHelhetRealisering visas hur respektive företeelse från helhetsbilden som ska ingå i temat realiseras i informationsmodellen. <prefix>_temanamninformation Innehåller ett eller flera diagram som visar den informationsmodell som beskriver temat. Informationsmodellen utgöt underlag för datamodell. <prefix>_temanamner Innehåller de egendefinierade komplexa datatyper som används i temat. <prefix>_temanamnkodlistor Innehåller de egendefinierade kodlistor som används i temat.

231 229 (244) Styrgruppen I informationsmodellen för Höjd finns i varje paket på nästa nivå, paketen <prefix>_temanamninformation, <prefix>_temanamner och <prefix>_temanamnkodlistor. För förtydliganden eller andra skäl kan varje tema dessutom innehålla andra paket, till exempel importerade datatyper och kodlistor från standarder eller Inspire-specifikationer eller hur observationer på temats företeelser med hjälp av ISO Observations & Measurements - skall beskrivas. En del paket föregås av prefix vilket indikerar att de är normativa delar av geodataspecifikationen, de paket som inte bär prefix är endast informativa.

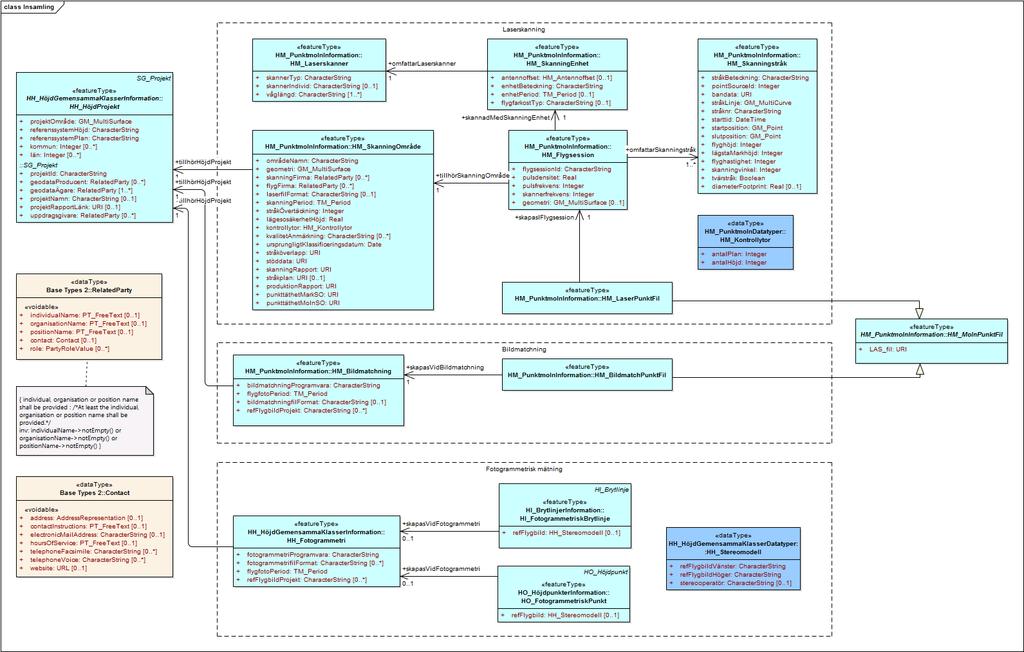

232 Styrgruppen 230 (244) Bilaga C. Fullständig informationsmodell Figur 65: Detta diagram tillhör inte någon av utbytesmodellerna utan är en sammanställning av de tre olika inramade metoder som berör insamling av höjddata laserskanning, bildmatchning och fotogrammetrisk detaljmätning i. Insamlingen via laserskanning och bildmatchning resulterar i punktmoln och ingår i samma utbytespaket som punktmoln. Fotogrammetrisk insamling levererar till paketen höjdpunkter respektive brytlinjer.

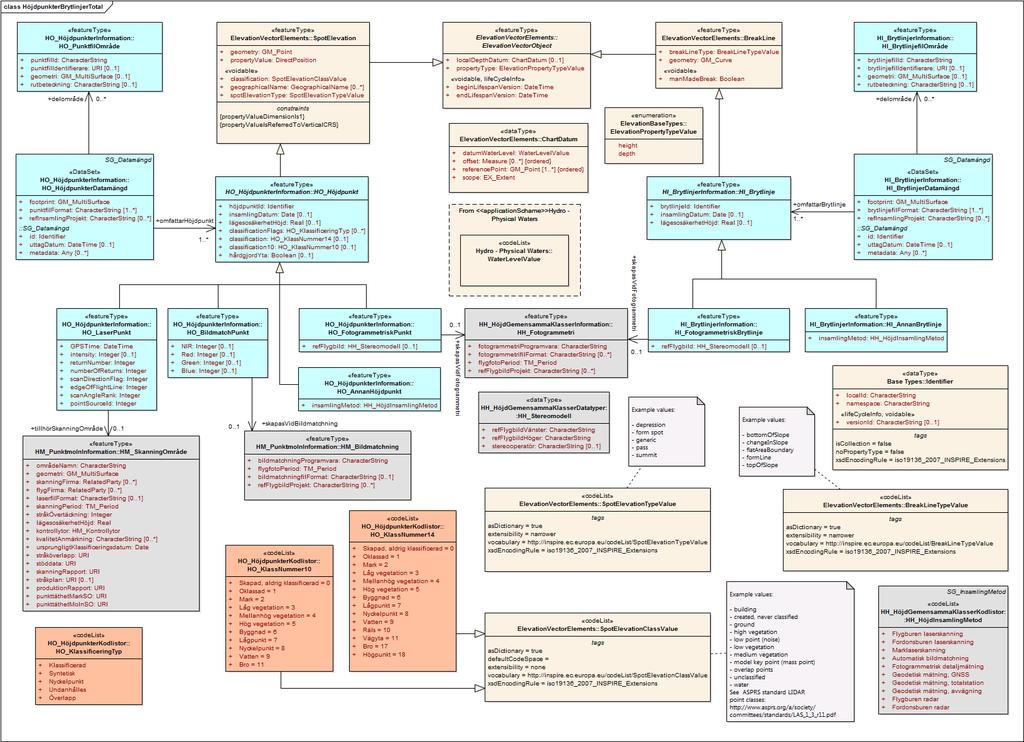

233 Styrgruppen 231 (244) Figur 66: Komplett diagram med klasser (objekttyper, datatyper och kodlistor) som ingår i de två paketen höjdpunkter och brytlinjer inklusive de som kommer från Inspire och från andra paket i.

234 Styrgruppen 232 (244) Figur 67: Komplett diagram över utbytespaketet Punktmoln och dess olika delar Laserskanning, Bildmatchning och Punktmoln för temat Höjd inom.

235 Styrgruppen 233 (244) Figur 68: Komplett diagram över paketet Grid för temat Höjd inom.

236 Styrgruppen 234 (244) Figur 69: Komplett diagram över paketet TIN för temat Höjd inom.

237 Styrgruppen 235 (244) Figur 70: Komplett diagram över paketet Nivåkurvor för temat Höjd inom.

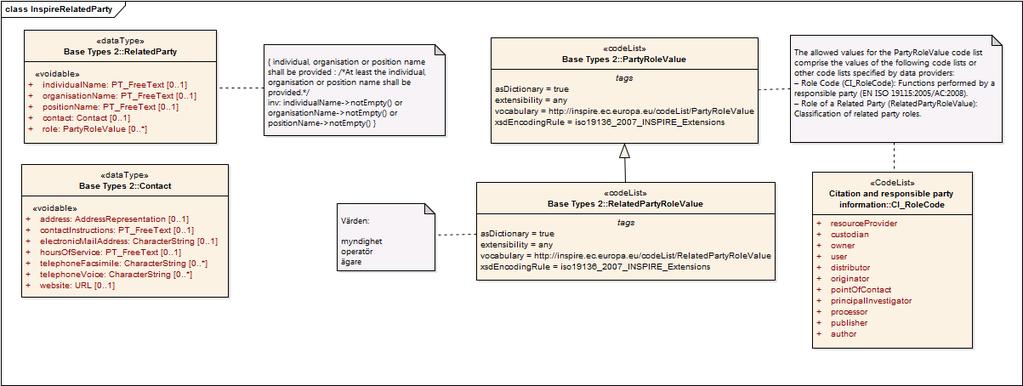

238 Styrgruppen 236 (244) Figur 71: en RelatedParty är framtagen i Inspire Generic Conceptual Model och används i objekttyp SG_Projekt och dess subtyper. Attributet address i datatypen Contact medför att Inspires modeller för adresser och för ortnamn också införlivas. Attributet address ska därför inte användas i. Istället rekommenderas website och electronicmailaddress som finns i datatypen Contact.

239 Styrgruppen 237 (244) Figur 72: Den fullständiga vektormodellen från Inspire Elevation.

240 Styrgruppen 238 (244) Figur 73: Den fullständiga gridmodellen från Inspire Elevation

241 Styrgruppen 239 (244) Figur 74: Den fullständiga TINmodellen från Inspire Elevation
