GEODATASPECIFIKATION. Vatten. Version Markanvändning och Marktäcke. Bild. Vatten. Väg och järnväg Byggnad Adress Stompunkter

Transkript

1 GEODATASPECIFIKATION Vatten Version Bild Vatten Markanvändning och Marktäcke Markdetaljer Höjd Väg och järnväg Byggnad Adress Stompunkter

2 LANTMÄTERIET SVERIGES KOMMUNER OCH LANDSTING UPPHOVSMAN DOKUMENTANSVARIG Åsa Sehlstedt, Lantmäteriet DOKUMENTNUMMER DOKUMENTDATUM BETECKNING /3029 VERSION FASTSTÄLLD VERSION DOKUMENTDATUM ÄNDRING NAMN Förslag till styrgrupp Slutversion från projektet Svensk geoprocess. TEST 1 Förändring av informationsutbytesmodell Informationsutbytesmodell som utökning av Inspire Hydrography och SeaRegions. Ändringar efter remissynpunkter. Uppdragsledare: Olov Johansson (Metria AB) Arbetsgrupp: Linnéa Söderblom (Lantmäteriet) Maria Andersson (Lantmäteriet) Helen Eriksson (Lantmäteriet) Britt-Marie Eriksson (Lantmäteriet) Lars-Håkan Bengtsson (Hammarö kommun) Marie Malmberg (Falu kommun) Per Arvidsson (Kristianstads kommun) Jakob Nisell (SGU) Håkan Olsson (SMHI) Olov Johansson (Metria AB) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Projektet avslutades juni 2016 och Samverkan ansvarar nu för förvaltning och vidareutveckling av geodataspecifikationerna. I version har förbättringar och vidareutvecklingar gjorts jämfört med version 2.0 och version TEST 1. Fortsättningsvis kan det komma att tas fram uppdaterade versioner. Se hemsida för mer information. Även XML-scheman finns tillgängliga för tester på hemsida

3 1 (147) Styrgruppen Samverkan I samverkansprojektet utarbetas geodataspecifikationer för nio utvalda geodatateman. Målet med arbetet är att kunna leverera enhetliga geodata oavsett administrativa gränser, vilket bidrar till enklare och effektivare myndighetsutövning för till exempel planarbete, fastighetsbildning och bygglovshantering, miljö- och krisarbete samt infrastrukturbyggande. Figur 1. Enhetliga geodata bidrar till enklare myndighetsservice För att nå målen ingår även en samverkansprocess där samverkansaktiviteter beskrivs och där geodataspecifikationen används i processtegen. Arbetet med att utforma och förvalta specifikationerna bedrivs i samverkan mellan kommuner, Lantmäteriet och för temat andra berörda myndigheter.

4 2 (147) Styrgruppen Introduktion Specifikationens dokumentation baseras i stort på standarden SS-EN ISO 19131:2008, Geografisk information Specifikation av datamängder även om avsteg görs. Specifikationerna utnyttjar både internationella och svenska standarder samt är i möjligaste mån överensstämmande med Inspires dataspecifikationer för motsvarande geodatateman. Inspire är ett EU-direktiv med regler för hur infrastruktur för geodata i EU ska byggas upp. Geodataspecifikationen Vatten är ett dokument som tagits fram i samverkan mellan SKL, Lantmäteriet och kommunerna. Specifikationen innehåller informationsmodell och krav på geodata som beskriver vattenföreteelser samt företeelser relaterade till vatten. Med Vatten avses naturliga företeelser av vatten ( stillastående - sjöar och med betydande flödeshastighet vattendrag, Figur 2), nätverk av de naturliga företeelserna samt företeelser i anslutning till vatten (exempel: dammbyggnad, sluss, observationsplats med flera). I Vatten ingår inte dricksvattenanläggningar eller -distributionsnät, inte heller avloppsanläggningar eller -distributionsnät eller anlagda simbassänger, fontäner etc. Bassänger, fontänder mm ingår i geodataspecifikation för Markdetaljer. I Vatten ingår inte heller terrängmodeller och deras förlängning under vattenytan eller batymetriska modeller. Figur 2. Centrala delar av innehållet i Geodatapecifikation Vatten. Geodataspecifikationen avser de geodata om Vatten som Lantmäteriet, kommunerna och övriga aktörer t.ex. entreprenörer och andra statliga myndigheter utbyter information om. Hur strukturen på de geodata ska se ut för att utbytet ska fungera presenteras i två informationsutbytesmodeller en för fysiskt vatten en för hydrologiskt geometriskt nätverk. Informationsutbytesmodellerna redovisas i avsnitt 5 samt i Bilaga B. Fullständig informationsmodell samt i Bilaga C. Objekttypskatalog. Informationsutbytesmodellen innehåller en grafisk i UML (Unified Modelling Language) samt en objekttypskatalog med ingående objekttyper, deras attribut, datatyper och relationer till andra objekttyper. Vilka objekttyper och attribut som är obligatoriska eller frivilliga framgår såväl av UML-modellen som av objekttypskatalogen.

5 3 (147) Styrgruppen Från och med denna version av specifikationen är informationsutbytesmodellerna utformad som en utökning av Inspires dataspecifikationer för hydrografi fysiskt vatten (Hydrography Physical-Waters) och hydrologiskt nätverk (Hydrography Hydro- Network). Det innebär att datamängder som utbyts enligt utbytesmodeller också är godkända som Inspire-datamängder. Tidigare versioner var gjorda som utökningar av den svenska standarden SS :2015, Geografisk information Vattensystem för nationella tilllämpningar och för Inspires hydrografitema, nedan kallad vattensystemstandarden (WS). Vattensystemstandarden är en ganska komplex men kompetent modell för att beskriva Vatten. Vattensystemstandarden i sig är anpassad till Inspire Hydrography men är mer omfattande än Inspires modeller. De objekttyper som utökats av finns i både i Inspire och i Svensk vattenstandard. För att erbjuda en enklare modell för de organisationer som inte har behov av den komplexa modellen i denna specifikation så har geodataspecifikationen Markanvändning och Marktäcke utökats med vattenobjekttyper beskrivna som marktäcketyper i en kodlista. LM SGP SMHI Lst WS SGU HaV Figur 3 Vattensystemstandarden pusslar ihop utbytet av hydrologisk information. I figuren saknas Inspire. Specifikationer, informationsutbytesmodeller och XML-scheman som tas fram i är tänkta att kunna användas för utbyte av geodata i många olika sammanhang. Detta medför att de i mångt och mycket har karaktären av en bruttolista av allt som kan tänkas utbytas enligt specifikationernas teman. Verksamhetsregler som i många fall kan ses som tekniska realiseringar av avtal eller överenskommelser är inte en del av då det skulle begränsa möjliga användningsområden för specifikationer med mera. Detta innebär dock att

6 4 (147) Styrgruppen man i många fall kommer att behöva göra begränsningar av vad ur specifikationer som får utbytas och tydligare regler kring hur detta ska ske. Visar det sig att samma begränsningar och striktare regler kring utbyte återkommer i många fall nationellt sett så är det en fråga för Samverkan att besluta om dessa begränsningar och striktare regler ska införlivas i specifikationer, informationsutbytesmodeller och XML-scheman. Krav och rekommendationer på dataenligt denna specifikation uttrycks i respektive tillämpligt avsnitt av specifikationen. Krav skrivs på egen rad med fet stil i röd färg undantaget datakvalitetskrav. Rekommendationer skrivs på egen rad med fet stil i blå färg. Datakvalitetskrav uttrycks i tabellform enligt den internationella datakvalitetsstandarden SS-EN ISO 19157:2013, Geografisk information Datakvalitet under avsnitt 7 i geodataspecifikationen. Denna geodataspecifikation är tillgänglig som ett dokument (.pdf) från

7 Styrgruppen (147) INNEHÅLLSFÖRTECKNING 1 GEODATASPECIFIKATIONENS OMFATTNING 8 2 ÖVERSIKT Information om geodataspecifikationen Information om Vatten 14 3 VATTENDATAS OMFATTNINGAR Omfattning A - Vattendata Delomfattning B - Vattendata Nationell kartering Delomfattning C - Vattendata Översiktsplanering Delomfattning D - Vattendata Detaljplanering Delomfattning E - Vattendata Projektering 18 4 IDENTIFIERING AV VATTEN 20 5 DATAINNEHÅLL OCH STRUKTUR Beskrivande text Informationsutbytesmodell och objekttypskatalog Beskrivning av basmodell Beskrivning av Vatten Ordning på attribut och associationer 56 6 REFERENSSYSTEM 57 7 KVALITETSKRAV Datakvalitet 58 8 METADATA 60 9 TILLHANDAHÅLLANDE 61

8 Styrgruppen (147) 10 DATAFÅNGST OCH UNDERHÅLL PRESENTATIONSREGLER ÖVRIG INFORMATION REFERENSER HMK Handbok i mät- och kartfrågor Standarder och tekniska rapporter utgivna genom SIS Övriga referenser 64 BILAGA A. TEST AV SPECIFIKATIONSUPPFYLLELSE 66 BILAGA B. FULLSTÄNDIG INFORMATIONSMODELL 67 BILAGA C. OBJEKTTYPSKATALOG 71 Gemensamma klasser från Basmodell 71 Vatten 71 Geometriskt Nätverk 92 Importerade klasser från Inspire Generic Conceptual Model - Base Types 95 Importerade klasser från Inspire Hydro-PhysicalWaters och Hydro-Base 96 Importerade klasser från Inspires generella och hydrografiska nätverksmodeller 119 Importerade klasser från SeaRegions 129 BILAGA D. KODLISTOR 133 BILAGA E. KRAV OCH REKOMMENDATIONER 134 Bilaga E1. Krav 134 Bilaga E2. Rekommendationer 135

9 Styrgruppen (147) BILAGA F. OBSERVATIONSEXEMPEL 136 BILAGA G. BESKRIVNING AV GEOMETRISKT OCH LOGISKT NÄTVERK 137 Geometriskt nätverk 137 Logiskt nätverk 138 BILAGA H. GEODATASPECIFIKATIONENS FÖRHÅLLANDE TILL ANDRA SPECIFIKATIONER 141

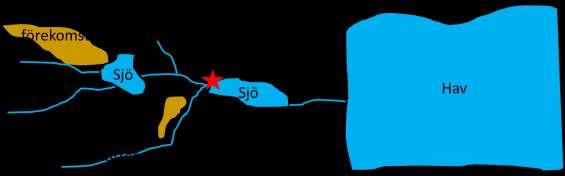

10 8 (147) Styrgruppen Geodataspecifikationens omfattning Detta dokument utgör en gemensam geodataspecifikation för utbyte av geodata som framställts på uppdrag av Lantmäteriet, kommunerna, SKL och andra myndigheter. 2 Översikt 2.1 Information om geodataspecifikationen Titel Datum Ansvarig part Lantmäteriet i samverkan med kommuner och SKL Lantmäteriet, Division Geodata, enheten Geografisk information och sektionen Topografiska data Adress Gävle Telefon E-post URL svenskgeoprocess@lm.se Språk Svenska Ämnesområde 012 Sjöar och vattendrag 008 Geovetenskap Syfte Specifikation av de nationella krav som ställs på utbyte av Vattendata mellan kommuner, leverantörer och myndigheter. Utbyte kan avse både från producent till informationsägare och från informationsägare till användare. Med utbyte av Vattendata avses utbyte av information om vatten samt associerade objekttyper, naturliga såsom konstgjorda samt utbyte av information om geometriska flödesnätverk. Denna geodataspecifikation riktar sig i första hand till dataproducenter, systemleverantörer och systemutvecklare som ansvarar för att utbyta datamängder enligt denna specifikation. Geodataspecifikationen ska också kunna vara ett stöd för användare av data i att få större förståelse för framförallt levererade datamängders användbarhet.

11 9 (147) Styrgruppen Termer och definitioner Termerna är uppdelade i två tabeller. Tabell 1 beskriver termer från denna specifikation, Tabell 2 innehåller generella termer som används i flera specifikationer. Källa om annan än anges inom hakparentes [ ] efter. UML-specifika termer och vissa modelleringstekniska termer beskrivs i Svensk geoprocess Basmodell. Tabell 1. Termer för Vatten Termer för Vatten Term Batymetri Grundvatten Grundvattenförekomst Källa Mottagningsplats Mättad zon Ytvatten Ytvattenförekomst (och eventuella kommentarer) mätning av djupförhållanden allt vatten som finns under markytan i den mättade zonen och som har kontakt med markytan eller omgivande geologiska formationer en avgränsad volym grundvatten i en eller flera akviferer. [Vattendirektivet] Grundvattenförekomst kan också definieras som grundvatten i ett grundvattenmagasin. [ordbok: Havs- och Vattenmyndigheten] plats där vatten övergår från att vara grundvatten till att vara ytvatten Kommentar: I en del fall bildas en liten ytvattenansamling vilken vanligen också benämns källa. plats eller anläggning där vatten tillförs en vattenförekomst del av marken där porerna är helt fyllda med vatten stillastående eller strömmande vatten beläget ovan mark en avgränsad och betydande vattenförekomst som till exempel en sjö, ett magasin, en å, flod eller kanal, ett vatten i övergångszon eller en kustvattensträcka. [Vattendirektivet] En vattenförekomst är också, enligt Vattendirektivet, den minsta storheten för och bedömning av vatten. [ordbok: Havs- och Vattenmyndigheten] Tabell 2. Generella termer i Generella termer Term

12 10 (147) Styrgruppen Abstrakt klass Applikationsschema Association Attribut Attributtyp Baskarta Baskarteområde Begreppsmodel Coverage Datamodell klass som inte motsvarar en verklig företeelse [Ekvator] Kommentar: representerar gemensamma egenskaper för klasser t.ex. attribut och associationer. formell av datastruktur, regler och innehåll för information inom ett visst tillämpningsområde [Ekvator] samband mellan klasser egenskap för en klass beskriven genom de värden den kan anta [Ekvator] Kommentar: Ett värde som representerar det observerade värdet av en Egenskap hos en Företeelse typ av karakteristik eller för en objekttyp [Ekvator] karta som har ett för ändamålet anpassat innehåll och som utgör underlag för fortsatt kartframställning vid planering, projektering och redovisning [Ekvator] område som ajourhålls med storskalig kartinformation, t.ex. inom tätortsområde eller inom område där kartunderlag för grundkarta, nybyggnadskarta eller förrättningskarta tas fram. modell som beskriver begrepp, deras egenskaper och inbördes relationer [Ekvator] Termen coverage i samband med geografisk information har ingen allmänt spridd svensk översättning. I ISO definieras coverage på följande sätt: Feature that acts as a function to return values from its range for any direct position within its spatial, temporal or spatiotemporal domain. Exempel som anges är rasterbild, polygon-lager, digital höjdmatris. Det pågår arbete inom SIS att ta fram en svensk term och definition. Begreppet blir tillgängligt i termdatabasen Ekvator när det är färdigt. på logisk nivå över hur data är organiserade i en databas [GIS-ordbok] specifikation av värdedomän och de operationer som är tillåtna på värdena [Ekvator] Kommentar: I UML representeras en datatyp av en klass vars dataförekomster inte har egen identitet Exempel: SG_Namn, String (textsträng), Integer (heltal), Boolean (sant/falskt)

13 11 (147) Styrgruppen Egenskap Företeelse Företeelsetyp Generic Conceptual Model Geodataspecifikation Informationsmodell Kvalitetsmått (engelska, quality measure) Kvalitetsparameter (engelska, quality element) Kvalitetstema (engelska, data quality element category) Kodlista Metadata Modellelement Multiplicitet Objekt Objekttyp inneboende karakteristik hos en företeelse som kan användas för att beskriva företeelsen och/eller särskilja en företeelse från en annan någonting som finns i den verkliga världen eller en tänkt värld och som kan avgränsas som en egen enhet [Ekvator] grupp av Företeelser med samma egenskaper motsvarande basmodell i Inspire dokument som beskriver alla krav som ställs på datamängder. Krav avser struktur på data vid utbyte, obligatoriska element samt datakvalitetskrav begreppsmodell som beskriver de olika objekttyper som är av intresse för en viss verksamhet [Ekvator] kvantitativ bestämning som ligger till grund för utvärderingen av en kvalitetsparameter [HMK-Ordlista] detaljerad indelning av geodatakvalitetens olika aspekter; grupperas ihop till kvalitetsteman och mäts med kvalitetsmått [HMK-Ordlista] övergripande indelning av geodatakvalitetens olika aspekter (aktualitet, fullständighet, användbarhet etc.); delas in i kvalitetsparametrar, som mäts med kvalitetsmått [HMK-Ordlista] diskret värdedomän där varje värde tilldelats en inom listan unik beteckning [Ekvator] data som definierar och beskriver andra data [Ekvator] Kommentar: Metadata kan förekomma både på datamängdsnivå och objekttypsnivå samt av tjänster komponent som bygger upp en modell Exempel: Objekttyper, associationer och datatyper. anger hur många förekomster som ska eller kan förekomma representation av en företeelse i den verkliga världen [Ekvator] abstraktion av en grupp av företeelser med likartade egenskaper [Ekvator]

14 12 (147) Styrgruppen Objekttypskatalog Yttäcke förteckning över objekttyper samt deras attribut- och sambandsanalyser [Ekvator] ett rumsligt objekt som genom sin funktion returnerar värden från sin värdemängd för alla direkta positioner inom sin rumsliga, och/eller tidsmässiga utsträckning. [ISO 19123:2007] [Inspire 1089/2010 tillägg 1289] Kommentar: den svenska översättningen av Coverage kan ge syftningsfel, även linje och punkt-format kan förekomma Tabell 3. Källor GIS-Ordbok GIS-Ordbok SIS/STANLI (TK 323) Samverkande GIS med ISO En handbok om tekniskt ramverk för geografisk information, utg. 1, 2004 HMK-Ordlista HMK-Ordlista och förkortningar, juni 2015 Inspire 1089/2010 Ekvator förordning (EU) nr 1089/2010 om genomförande av direktiv 2007/2/EG vad gäller interoperabilitet för rumsliga datamängder och datatjänster termdatabas med geodatarelaterade termer från svenska standarder, tekniska rapporter, tekniska specifikationer och andra rapporter på geodataområdet samt översatta termer från ISO/TC 211 Multi-lingual glossary of terms. Exempel: Svensk standard (SS), för geografisk information i serien och tekniska rapporter (TR) utgivna av SIS, t.ex. 23, 24, 25, Förkortningar Tabell 4. Förkortningar BSAB DGNSS EPSG EVRS GALILEO Byggandets Samordning AB, kodsystem för beteckning av byggdelar eller produktionsresultat Differentiell GNSS. Relativ GNSS-mätning där korrektioner för systematiska felkällor beräknas på referensstation och sänds till mobila GNSSmottagare, som korrigerar sina mätningar. European Petroleum Survey Group, Allmänt använd databas med koder över referenssystem [HMK-ordlista modifierad] European Vertical Reference System. Europeiskt höjdsystem. [HMK-Ordlista] Europeiskt satellitbaserat positioneringssystem [HMK-Ordlista]

15 13 (147) Styrgruppen GLONASS GML GNSS GPS GUM HMK Nätverks-RTK OGC RH 2000 RTK SWEREF 99 SWEREF 99 TM SWEREF 99 dd mm UUID Globalnaja navigatsionnaja sputnikovaja sistema Ryskt satellitbaserat positioneringssystem Geographic Markup Language En profil av XML med fördefinierad hantering av geometrier och referenssystem med mera. Global Navigation Satellite System. Samlingsbegrepp för GPS, GLONASS och GALILEO. Global Positioning System Amerikanskt satellitbaserat positioneringssystem [HMK-Ordlista] Guide to the Expression of Uncertainty in Measurement. Internationell standard för mätosäkerhet. [HMK-ordlista] Handbok i mät- och kartfrågor. Samverkan mellan Lantmäteriet och andra myndigheter, främst kommuner och Trafikverket, som arbetar för enhetlig och standardiserad insamling av geodata i form av handböcker. Se HMK:s hemsida Bärvågsmätning i realtid med flera permanent placerade referensstationer som samverkar för att optimera hanteringen av felkällor The Open Geospatial Consortium Det nya riksnätet i höjd och den svenska realiseringen av EVRS. [HMK-Ordlista] Real Time Kinematic. Bärvågsmätning i realtid. Swedish Reference Frame Det nya, globalt anpassade nationella referenssystemet; den svenska realiseringen av det europeiska ETRS89, med epok [HMK-Ordlista] Swedish Reference Frame 1999 Transversal Mercator. Nationell kartprojektion till SWEREF 99. [HMK-Ordlista] Swedish Reference Frame Transversal Mercator. Lokala projektionszoner i (svenskt tredimensionellt) referenssystem där dd anger grader och mm minuter. Universal Unique IDentifier

16 Styrgruppen (147) XML extensible Markup Language Ett textbaserat överföringsformat för data där man själv definierar struktur och regler för data med hjälp av ett XML-schema (.xsd). I huvudsak avsett för att vara maskinläsbart men kan även läsas av människor. 2.2 Information om Vatten Namn Vatten Förkortning - Beskrivning av innehåll Vatten innehåller de beståndsdelar som har identifierats utgöra underlag vid planering, bygglovshantering, miljöarbete, krisarbete, infrastrukturbyggande och fastighetsbildning. Specifikationen kan användas för att beskriva (sammanhängande eller enskilda) vatten, deras egenskaper, flödet dem emellan samt relaterade företeelser. Utsträckning i tid och rum Syfte Uppgifterna beskrivs i de metadata som följer leveransen. Vatten beskriver data om de olika vatten- och vattenrelaterade företeelser som behövs som underlag vid framförallt planering, bygglovshantering, miljöarbete, krisarbete, infrastrukturbyggande och fastighetsbildning. Tillsammans med andra specifikationer ska Vatten möjliggöra en kommunal baskarta. Baskartan ska utgöra grund för framställning av kommunens olika kartprodukter, t.ex. nybyggnadskarta och grundkarta för detaljplanering samt kunna tillgodose förrättningsverksamhetens krav på information från baskartan. Genom enkelt tillgängliga och väl beskrivna data ökar möjligheterna att både snabbt och effektivt fatta rätt beslut och minimera riskerna att felaktiga beslut fattas i brist på underlag eller på grund av att underlaget tolkas fel. Vatten kan också bidra till att annan myndighetsutövning underlättas. Datakällor Beskrivs i levererande organisations egen dokumentation eller i teknisk specifikation för upphandling. Produktionsprocesser Beskrivs i levererande organisations egen dokumentation eller i teknisk specifikation för upphandling.

17 Styrgruppen (147) Ajourhållning Beskrivs i levererande organisations egen dokumentation eller i teknisk specifikation för upphandling.

18 16 (147) Styrgruppen Vattendatas omfattningar Detta kapitel beskriver hur Vattendata kan delas in i olika delar, delomfattningar, vilket medför att olika krav kan ställas på de olika delarna ur olika aspekter. Omfattningarna kan användas som hänvisning vid specificering av egna krav som påverkar kvaliteten i levererade datamängder liksom koppling till metadata tillhörande leverans. Förutom hela Vattendata har fyra delomfattningar identifierats som beskrivs nedan. Delomfattningarna är inte gjorda av geografisk/geometriska skäl utan utav de organisationer och verksamheter som skapar data i de olika delomfattningarna. 3.1 Omfattning A - Vattendata Identifiering av omfattning Hierarkisk nivå Vattendata 005 Datamängd Namn på hierarkisk nivå Vattendata Beskrivning av hierarkisk nivå Datamängder beskrivande vatten och relaterade företeelser oavsett detaljeringsgrad. Utsträckning Data förekommer rikstäckande. Coverages - Ingående omfattningar Delomfattning Vattendata Nationell kartering Delomfattning Vattendata Översiktsplanering Delomfattning Vattendata Detaljplanering Delomfattning Vattendata Projektering 3.2 Delomfattning B - Vattendata Nationell kartering Identifiering av omfattning Hierarkisk nivå Vattendata Nationell kartering 005 Datamängd Namn på hierarkisk nivå Vattendata Nationell kartering

19 17 (147) Styrgruppen Beskrivning av hierarkisk nivå Utsträckning Data om vatten och relaterade företeelser som samlas in på nationell nivå. Data samlas in rikstäckande på Lantmäteriet. Samverkan sker mellan Lantmäteriet och Sjöfartsverket kring Nationell Strandlinje (NSL). För temat Vatten innebär det att inom dessa områden redovisas även öar som är mindre än i övriga delar av landet. Samverkan sker mellan Lantmäteriet och SMHI kring uppbyggnaden av ett geometriskt hydrografiskt nätverk. Överordnad omfattning Vattendata 3.3 Delomfattning C - Vattendata Översiktsplanering Identifiering av omfattning Vattendata Översiktsplanering (HMK-Standardnivå 1) Hierarkisk nivå 005 Datamängd Namn på hierarkisk nivå Vattendata Översiktsplanering Beskrivning av hierarkisk nivå Data om vatten och relaterade företeelser som samlas in av kommunal verksamhet för översiktlig planering, detaljplanering på landsbygd eller fritidsområden samt dokumentation av byggande, infrastruktur, miljö, naturvård, risker, skogsbruk med mera. Utsträckning Data förekommer spritt över hela Sverige men är inte heltäckande. Vanligtvis finns kommunala data inom en region (flera kommuner) eller inom respektive kommun eller delar av kommunen. Överordnad omfattning Vattendata

20 18 (147) Styrgruppen Delomfattning D - Vattendata Detaljplanering Identifiering av omfattning Vattendata Detaljplanering (HMK-Standardnivå 2) Hierarkisk nivå 005 Datamängd Namn på hierarkisk nivå Vattendata Detaljplanering Beskrivning av hierarkisk nivå Data om vatten och relaterade företeelser som samlas in för kartläggning av tätort i samband med kommunal detaljplanering, fastighetsreglering, bygglovshantering. Utsträckning Data förekommer spritt över hela Sverige men är inte heltäckande. Vanligtvis finns kommunala data inom respektive kommuns baskarteområde (vanligen där kommunalt vatten och avlopp finns) eller vid utökning av baskarteområdet. Men även i små öar utanför baskarteområde där exempelvis fastighetsbildning skett eller nybyggnadskarta upprättats. Överordnad omfattning Vattendata 3.5 Delomfattning E - Vattendata Projektering Identifiering av omfattning Hierarkisk nivå Vattendata Projektering (HMK-Standardnivå 3) 005 Datamängd Namn på hierarkisk nivå Vattendata Projektering Beskrivning av hierarkisk nivå Data om vatten och relaterade företeelser som samlas in i samband med projektinriktad mätning och kartläggning för projektering, byggande och förvaltning av bebyggelse, vägar och övrig infrastruktur samt för bygg- och relationshandlingar.

21 Styrgruppen (147) Utsträckning Data förekommer spritt över hela Sverige men är inte heltäckande. Vanligtvis finns kommunala data inom respektive kommuns baskarteområde (vanligen där kommunalt vatten och avlopp finns) men även i små öar utanför baskarteområde där exempelvis projektering skett. Överordnad omfattning Vattendata

22 Styrgruppen (147) 4 Identifiering av Vatten Titel Vatten Alternativ titel Vatten Versionsnummer Sammanfattning Vatten beskriver sjöar, vattendrag, hav med flera typer vatten, geometriska flödesnätverk. Även konstgjorda företeelser som dammbyggnader och slussar ryms inom geodataspecifikationen Vatten. Syfte Vatten beskriver data om de olika vatten- och vattenrelaterade företeelser som underlag vid planering, bygglovshantering, miljöarbete, krisarbete, infrastrukturbyggande och fastighetsbildning. Genom enkelt tillgängliga och väl beskrivna data ökar möjligheterna att både snabbt och effektivt fatta rätt beslut och minimera riskerna att felaktiga beslut fattas i brist på underlag eller på grund av att underlaget tolkas fel. Vattendata kan också bidra till att annan myndighetsutövning underlättas. Vatten kan, tillsammans med andra grundläggande specifikationer, också användas vid bedömning av risk för översvämning, provtagning i och observationer av vatten exempel avseende vattenkvalitet och vattendjup, modellering av föroreningsspridning med mera. Ämnesområde 012 Sjöar och vattendrag 008 Geovetenskap Metod för rumslig representation 001 Vektor Rumslig upplösning - Geografisk utsträckning Beskrivs i metadata medföljande leveransen. Kompletterande information -

23 21 (147) Styrgruppen Datainnehåll och struktur 5.1 Beskrivande text Vatten innehåller två informationsutbytesmodeller. De är nationella utökningar till Inspires dataspecifikationer Hydrography (inlandsvatten) och SeaReagions (hav). Modellerna hanterar enskilda objekt och hur de sätts samman till en datamängd för utbyte. För att kunna hantera observationer (exempel djupmätning) som görs på vatten och relaterade företeelser så har diagram skapats som visar hur ISO 19156, Observations & Measurements kan användas för att hantera observationer. Mätning av djup förekommer i olika syften kopplat till de objekttyper som ingår i denna specifikation. Syftena omfattar allt från heltäckande sjökartläggning som huvudsakligen utförs av Sjöfartsverket, enligt FSIS-44, till handlodning av ett vattendrag. För att kunna hantera data om vattendjup mätt med olika metoder och för olika syften och hur dessa data uttrycks rekommenderar denna specifikation Nominellt djup. Detta speglar oftast endast en aspekt av djup och anges vanligen som ett eget attribut på aktuell objekttyp, till exempel maxdjup i en sjö. Vid sjömätning med krav som framförallt ställs utifrån navigerbarhet av farvatten så rekommenderas Sjöfartsverkets anvisning för hur sjömätningen ska planeras, genomföras och hur resultaten ska uttryckas för att underlätta lagring i Sjöfartsverkets djupdatabas. Vid laserskanning med grön laser, som kan ge data ner till ett djup motsvarande 2-3 gånger siktdjupet och annan yttäckande djupmätning (exempel ekolodning) rekommenderas att djupdata redovisas som en höjdmodell/djupmodell enligt Geodatapecifikation Höjd. Höjdmodeller/djupmodeller är användbara vid till exempel översvämningsriskbedömning. Vid projekt där djupmätning utförs med till exempel handlod eller ekolod rekommenderas att SS-EN ISO Observationer och mätningar används vid utbyte av data (se ). I avsnittet Informationsutbytesmodell nedan beskrivs i detalj alla ingående objekttyper, attribut och associationer som ingår i Vatten. Beskrivning sker med hjälp av figurer (UML-diagram, förklarande text och en objekttypskatalog (Bilaga C. Objekttypskatalog). En fullständig modell och objekttypskatalog för alla teman presenteras även på webbplatsen. Informationsmodellen är framförallt avsedd att vara läsbar för människor och är därför i vissa avseenden inte konsekvent eller tekniskt korrekt modellerad. Informationsutbytesmodellen är dokumenterad med UML ( och är framförallt avsedd att vara läsbar för människor och är därför i vissa avseenden inte konsekvent eller tekniskt korrekt modellerad. Se bilaga B i Specifikation för Basmodell för information om hur UML har använts i Förändringar sedan version test En nyhet i version är att Vatten är modellerad som en utökning av Inspire Hydrography, närmare bestämt modellerna Hydro-PhysicalWaters, Hydro-Network

24 22 (147) Styrgruppen samt Hydro-base samt SeaRegions. I de tidigare versionerna 1.0, 2.0 samt version Test1 var modellen för det fysiska vatten en utökning av vattensystemstandarden. I flera avsnitt i denna specifikation fanns ar ur standarden för vattenled. Vattenleder ingår specifikationen Övrig väg, vilken tillhör tema Väg/Järnväg. Beskrivningen av vattenled har därför tagits bort ur specifikationen för Vatten. I namn på klasser, attribut och associationer har å, ä, ö ersatts med a, a, o för att överensstämma med namn i xml-scheman. Värden i kodlistorna behåller å, ä, ö men har ändrats så att de börjar med liten bokstav, utom när värdet står för egennamn. I version har ett principiella ändringar på objekttypsnivå gjorts så att man i utbytet inte måste ta ställning om ett vatten är naturligt eller anlagt: Sjö och damm ingår i objekttypen VT_StillastaendeVatten och separeras åt på attributnivå med ny kodlista. Naturliga vattendrag, kanal och dike ingår i objekttypen VT_Vattendrag och separeras åt på attributnivå med ny kodlista. Kodlistor har skapats för typ av stillastående vatten respektive vattendrag. Nya objekttyper för vattenfall (VT_Vattenfall), fors (VT_Fors) och våtmark (VT_Vatmark) har lagts till. Nya objekttyper för anlagda hydroobjekt samt strandlinje har lagts till för att utbyte av strandlinjer, slussar, dammbyggnader etc. ska fungera som tänkt. Attributen maximumstage och minimumstage för i objekttypen VT_Vattendrag har tagits bort då de redan förekommer på överordnad nivå i Inspire. en _VT_Vattendom med associationer till objekttyper för vattendrag och stillastående vatten har ersatts med attribut på respektive objekttyp. Ytvattentäkt och grundvattentäkt har bedömts höra till tema Markanvändning/Marktäcke och ingår nu som värden i kodlistan för Markanvändning. Sjömärke har tagits bort och finns sedan tidigare i tema Markdetaljer. Informationsutbytesmodellen MT Marktacke från tema Markanvändning/Marktäcke importerar ytvatten med ytgeometri till sin kodlista för marktäcketyp. Förändringar har därför även skett i Marktäcke för att synkronisera mot ändringar i tema Vatten Avgränsningar mot andra specifikationer Avgränsningen mellan olika teman i är i första hand tematiskt, inte beroende på vilken organisation som förvaltar data. Det finns stora likheter med Inspires avgränsningar av teman.

25 23 (147) Styrgruppen Höjd- och djupförhållanden redovisas i geodataspecifikation Höjd. Djupförhållanden är inte närmare beskrivet i specifikationen men informationsutbytesmodellen tillåter utbyten av punktmoln för bottenytor, punktvärden och brytlinjer för djup samt djupmodeller i som grid eller TIN. Utökning av dessa modeller är möjligt. Företeelser som relaterar till sjötransport redovisas inte heller i tema Vatten. Se Bilaga H. Geodataspecifikationens förhållande till andra specifikationer för en av hur denna specifikation förhåller sig till NSL-specifikationen. Notera att NSL-specifikationen även innehåller objekten övervattenssten, bränning, kaj, vågbrytare/pir, brygga och dykdalb som i ingår i tema Markdetaljer. 5.2 Informationsutbytesmodell och objekttypskatalog Inom finns nio teman Bild, Vatten, Marktäcke/Markanvändning, Markdetaljer, Höjd, Väg/Järnväg, Byggnad, Adress samt Stompunkter. Varje temas informationsutbytesmodell är indelad i ett eller flera paket. Utöver detta finns även ett gemensamt paket som används av alla informationsmodeller och beskrivs i specifikation Basmodell. informationsmodeller är ursprungligen skapade för att visa informationen utifrån ett verksamhetsperspektiv vilket redovisats i tidigare versioner av specifikationerna. För att kunna skapa datautbytesmodeller i form av XML-scheman motsvarande informationsmodellerna har en del avgränsningar och uppdelningar behövt göras. Dessa nya informationsmodeller är de som från och med version 3 redovisas i alla specifikationer. Informationsmodellerna beskriver hur utbytet av information sker och tillhandahålls tillsammans med XML-scheman via projektets hemsida Informationsutbytesmodellen är uppdelad i flera figurer för att belysa de olika delarna av modellen. Fullständig informationsmodell inklusive objekttypskatalog återfinns på webbplatsen med kopia i Bilaga B. Fullständig informationsmodell och i Bilaga C. Objekttypskatalog. Informationsutbytesmodellerna beskriver hur strukturen ser ut i utbytet av information. I objekttypskatalogen för temat Vatten ingår endast klasser (objekttyper, datatyper och kodlistor) och importerade klasser skapade för Vatten eller klasser som inte beskrivs i dokumentet Basmodell. Gemensamma klasser för och importerade objekttyper, kodlistor och datatyper från standarder och Inspire Generic Conceptual Model (förutom Network) beskrivs i dokumentet Basmodell. Kodlistorna är utökningsbara men för att datautbyte ska kunna ske smidigt inom samverkan svensk geoprocess ska egna versioner av kodlistor avstämmas med intressenter för samsyn. Färgsättning av modellelement görs enligt Figur 4.

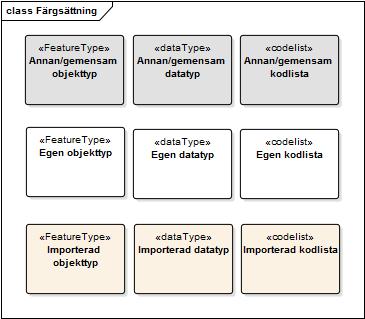

26 Styrgruppen (147) Figur 4. Färgsättning av klasser i diagram. Krav 1. Informationsmodellens obligatoriska attribut och associationer ska finnas med i datamängd enligt denna geodataspecifikation. Krav 2. Krav 3. Krav 4. Krav 5. Krav 6. Informationsmodellens angivelser om multiplicitet ska följas för datamängder enligt denna geodataspecifikation. Endast värden från kodlistor ska användas för attribut vars typ är en kodlista. Kodlistor är utökningsbara. Utökad kodlista ska tillhandahållas av ansvarig part. Koder/värden i utökade kodlistor ska inte stå i konflikt med värden i ursprunglig kodlista. Utökning av kodlistor ska ske i samverkan mellan alla identifierade intressenter. Rekommendation 1. Gemensamma kodlistor ska förvaltas av Lantmäteriet. 5.3 Beskrivning av basmodell För att skapa enhetlighet bland de specifikationer som tas fram inom har en uppsättning gemensamma objekttyper, datatyper och kodlistor skapats som kan användas av alla specifikationer. Gemensamma klasser, datatyper och kodlistor har prefixet SG_.

27 25 (147) Styrgruppen De gemensamma klasserna medför att identifierare, livcykelinformation, geometrier och av datamängder och metadata hanteras enhetligt. De gemensamma modellerna beskrivs tillsammans med importerade element från Inspire i specifikationen Svensk Geoprocess Basmodell med motsvarande numrering Basklass SG_BasKlass är en abstrakt klass som äger de mest grundläggande attributen som krävs vid utbyte av geodata. Attributen i SG_BasKlass är desamma som finns i Inspires objekttyper id, beginlifespanversion och endlifespanversion. SG_BasKlass tillför via arv dessa attribut till objekttyper som inte är en utökning av Inspire såsom objekttyper tillhörande Markdetaljer och vissa objekttyper i andra teman. Informationsutbytesmodellerna för Vatten har utformats som en utökning av Inspire Hydrography och därmed fungerar Inspires objekttyper som basklasser. SG_BasKlass används i detta tema enbart för ett par klasser som beskriver observationer samt för vattentäkt. För övriga klasser används basklasser från Inspire. Se avsnitt Identifierare Alla objekt som levereras enligt Svensk Geoprocess ska ha en unik identitet som inte byts ut under dess giltighetstid. Med objekt menas den realisering av det verkliga objektet. Vid förändringar av objektet behålls den unika identiteten men objektet representeras av en ny version. Svensk Geoprocess utnyttjar Inspires datatyp Identifier som med namespace och localid bygger upp en unik identitet. UUID är en universellt unik identifierare bestående av 32 hexadecimala tecken separerade i fem grupper av bindestreck (-). Krav 7. Alla vektorobjekt i en datamängd enligt denna geodataspecifikation ska ha en identifierare (Id). Krav 8. Identifierare ska vara av typen Identifier [Inspire - Generic conceptual model BaseTypes]. Krav 9. Identifieraren ska vara unik och stabil över objektets livstid. [Inspire Base Types:Identifier, note 3]. Rekommendation 2. LocalId som är ett attribut till typen Identifier ska vara av typen UUID [ISO/IEC :2005] Livscykelinformation Vid nyskapande av objekt anges skapandedatum i beginlifespanversion, om versionid i datatypen Identifier används ska 1 anges för den första versionen. Då en ny version skapas anges datum och tid för endlifespanversion på den utbytta versionen av objektet. I den nya versionen räknas talet i versionid upp +1 och beginlifespanversion får det datum när den nya versionen blir gällande. Denna version ska vara unik, localid och namespace behålls.

28 26 (147) Styrgruppen Krav 10. Då attributet endlifespanversion förekommer får dess värde inte inträffa före värdet attributet beginlifespanversion. Rekommendation 3. Datum, för när objekt skapades i databas hos ansvarig part, ska användas för attributet beginlifespanversion och alla objekt i en datamängd enligt denna geodataspecifikation Textfält Det finns olika sätt att representera text. Vanlig text representeras av datatypen CharacterString. Inspire använder datatypen PT_FreeText där språkkod ska anges. CharacterString i Svensk Geoprocess är en vanlig textsträng Projekt Används inte i detta tema Kontaktuppgifter Ansvarig organisation registreras på olika sätt inom Svensk Geoprocess. För projekt inom flygbild, höjd och stompunkter kan uppgifter om ansvarig organisation anges för ägare, producent och uppdragsgivare. För levererade datamängder anges grundläggande metadata enligt den svenska metadataprofilen. För geometrierna kan ansvarig organisation och utförare anges för inmätningen Extern referens Används inte i detta tema Okända värden För okända eller utelämnade värden används den inbyggda funktionen nillable från XML-schemaspecifikationen från W3C. Funktionen med nill ersätter det utelämnade värde och anges med booleanvärdet true och anledningen till utelämnandet enligt värdelistan nilreason. Anledningen visar t.ex. att värdet saknas eller är okänt. Alla obligatoriska element i XML-scheman är nillable. Alla obligatoriska attribut i utom identiteten är nillable Koordinatsystem För att hantera koordinatsystem används de inbyggda funktionerna i GML där varje geometri har ett koordinatsystem. Referenssystemet för plankoordinater anges med EPSG-kod, (se avsnitt 6) och dimension =2. För 3D-geometrier anges plansystemet men dimension sätts =3. Höjdsystem anges med attribut för datamängd. Koordinatsystem för plan och dimension anges även för Datamängd. Värden för EPSG_koder finns i tabell i Basmodell avsnitt 6.

29 27 (147) Styrgruppen CoClass CoClass ersätter under hösten 2017 BSAB 96. CoClass användningsområde är den byggda miljön. Om det finns en korresponderande CoClass-kod anges denna. Klassificering sker med 7 tabeller där tabellerna innehåller 3 generaliseringsnivåer. CoClass används på anlagda hydroobjekt Geometri Grundtanken i är att en företeelses representation inte är knuten till hur den representeras geometriskt. Detta ger möjlighet att representera en företeelse på flera olika sätt. Ett dike kan ha både två kantlinjer, en mittlinje och en yta. Det finns möjlighet att beskriva lägesosäkerheten för en enskild geometri i både plan och höjd. Specifika metadata för inmätningen kan anges för respektive geometri. Svensk Geoprocess använder begreppet lägesosäkerhet för geometrier. Lägesosäkerhet uttrycks som standardosäkerhet, RMSE och beskrivs i HMK-Geodatakvalitet. För kvalitetsrapportering används begreppet noggrannhet för att stämma överens med kvalitetsstandarden. Hur begreppen förhåller sig till varandra finns beskrivet på Lantmäteriets webbplats Kropp Geometri som har utbredning i 3 dimensioner Ytor Ytor kan representeras av informationsbärande polygoner men eventuella uteslutande inre polygoner (öar). Ytor kan även representeras av slutna linjeobjekt tillsammans med en informationsbärande centroidpunkt. Linjen kan i sig bära information och vara ett eget objekt. Centroidpunkten ska ligga inom ytan och det måste finnas omkringliggande kantlinjer runt centroidpunkten för att kunna bilda en yta. För att bilda en sluten yta där kantlinjer saknas används tätningslinje, dvs en fiktiv linje utan information Linjer Linjeobjekt representeras av koordinatsatta brytpunkter sammanbundna med linjer. Kontinuerliga linjeobjekt t.ex. kurvor, cirkelbågar och klotoider transformeras till denna form för utbyte. Enbart utvalda linjer kan representera de objekt som i sig kan klassificeras som ytor men inte har krav på ytbildning. I specifikation för Markdetaljer finns exempel på mittlinjer och kantlinjer Punkter Punktobjekt representeras geometriskt med ett koordinatpar samt med höjdvärde om det är 3D-representation.

30 28 (147) Styrgruppen Metadata för geometri Geometrins kvalitet beror till stor del på hur inmätning skett samt var på objektet inmätning skett, detta anges med attribut. I dokumentet Mätningsanvisningar beskrivs hur objekten representeras geometriskt. I vissa fall kan en företeelse vara skymd, helt eller delvis, i en flygbild eller ett ortofoto och den som skapar geometrin gör en uppskattning av geometrin utifrån erfarenhet, regler och/eller andra indikatorer i bilden. När så inträffar skall attributet osäkertläge sättas till True och attributet osäkertlägeanledning skall anges Höjd och 3D Objektets höjd över havet och objekt beskrivna med 3 dimensioner beskrivs med olika modeller. Höjd mäts idag inom olika verksamheter och på olika sätt, allt ifrån enstaka objekt till flygburen laserskanning över stora områden. Höjd som ett attribut (2D). Ett objekts höjd kan beskrivas på 2 sätt o o Absolut höjd beskriver objektets höjd över havet Relativ höjd beskriver objektets höjd över marken Geometri med höjdvärden. o o Höjd kan anges som ett höjdvärde på en punkt och på brytpunkter ingående i en linje eller en yta (2,5D). Höjd kan representeras av en tredimensionell geometri, s.k. kropp (3D). I de fall mer yttäckande höjddatainsamling görs rekommenderas att resultatet uttrycks som en höjdmodell enligt geodataspecifikationen Höjd. För mer information om punkthöjder som referenshöjder se geodataspecifikationerna Höjd och Stompunkter. Hur höjd redovisas på objekt beskrivs i dokumentet Mätningsanvisningar Namn Ett gemensamt sätt för flera objekttyper att beskriva namn är genom SG_Namn. En datatyp som beskriver namnets status, språk och beslutande myndighet Datamängd Geodata levereras som en datamängd som kan variera i storlek alltifrån enstaka objekt till större datamängder. Att leverera geodata via tjänster av fråga-svar-karaktär beskrivs inte i Svensk Geoprocess. Datamängd används av vektordata men inte för bild och vissa höjddata-leveranser och när en datamängd från Inspire ingår i modellen t.ex. Markanvändning och Marktäcke. En identitet för datamängden är obligatorisk och metadata är frivilligt men rekommenderas Metadata för datamängd Grundläggande metadata i enlighet med svensk metadataprofil för datamängden ger en överblick över datamängden med syfte, ämnesområde samt identitet och kontaktuppgifter.

31 29 (147) Styrgruppen Beskrivning av Vatten Beroenden till andra specifikationer pkg VattenPaketberoenden «applicationschema» Base Types «applicationschema» Network (from Base Types) Hydrography (from Base Models) (from Annex I) VN_HydrografiNatverk «applicationschema» Base Types 2 ISO Observations and Measurements (from Informationsutbytesmodell) (from Base Types) (from ISO TC211) VT_Vatten Sea Regions SS (from Informationsutbytesmodell) (from Annex III) (from Svenska Standarder) SG_Bas MT_Marktacke (from Informationsutbytesmodell) (from Informationsutbytesmodell) Figur 5. Paketdiagram visande Vattens beroenden till andra specifikationer och standarder. Vatten utnyttjar andra standarder och modeller. Detta illustreras genom paketberoenden. Figur 5 visar dessa relationer som beroenden från Vatten till andra specifikationer och standarder. Andra teman i har även beroenden till Vatten. Vattenytor och våtmark från tema Vatten används även i utbytesmodellen för Marktäcke där de ingår som värden i en kodlista.

32 30 (147) Styrgruppen HydroObject och basklasser i Inspire class HydroObjekt Hydro - base::hydroobject «voidable» + geographicalname: GeographicalName [0..*] + hydroid: HydroIdentifier [0..*] +relatedhydroobject 0..* «datatype» Hydro - base::hydroidentifier + classificationscheme: CharacterString [0..1] + localid: CharacterString + namespace: CharacterString Figur 6. HydroObject från Inspire Hydrography fungerar som överordnad basklass för specifikationen Vatten. Som identifierare i HydroObject används Hydroidentifier som påminner om datatypen Identifier från Inspire Generic Conceptual Model. Detta ska inte sammanblandas med Identifier som är identifierare i alla subtyper. I Inspire används stereotypen voidable för att tala om att attribut eller associationer får lämnas tomma om data saknas även om attributet eller associationen är obligatoriskt, men skälet till att data saknas ska då anges. Stereotypen voidable ingår i Vattens informationsmodell för de objekttyper som är importerade från Inspire. I svensk geoprocess egna klasser är inte stereotypen voidable implementerad, utan majoriteten av attribut är valfria. I är det ett krav att alla objekt ska ha en identifierare. Hydroidentifier är i väsentliga delar uppbyggd på samma sätt som Identifier från Generic Conceptual Model men attributet som använder Hydroidentifier är voidable och ska inte blandas ihop med inspireid som är obligatoriskt för alla objekttyper som följer Inspirespecifikationer. Objekttypen HydroObject har spatiala subtyper för olika företeelser med anknytning till vatten såsom ytvatten, våtmark, strand, avrinningsområde, hav samt hydrologiskt intressant plats. Gemensamt för dessa är att de alla innehåller attribut för geometri, identifierare (inspireid) och livscykelinformation. inspireid använder identifieraren Identifier från Generic Conceptual Model. Se mer om identifierare i avsnitt och om livscykelinformation i avsnitt I Tabell 8 nedan redovisas attribut från HydroObject. Tabell 5. Inspire-attribut i HydroObject Attribut Översättning/Beskrivning Användning geographical- Name hydroid Geografiskt namn Identifierare för hydroobjektet som medger flera förekomster Voidable - frivilligt voidable frivilligt

33 Styrgruppen (147) attribut som är voidable behöver ej utbytas men ska hanteras med nilreason class HydroObjektSubtyper AbstractObservedEvent Floods_Example_Model::InundatedLand Hydro - Physical Waters::ManMadeObject Hydro - Physical Waters::Wetland «placeholder,featuretype» Examples::GlacierSnowfield Hydro - Physical Waters::LandWaterBoundary Sea Regions::SeaArea +subarea 0..* Hydro - Physical Waters::Shore Hydro - base::hydroobject +relatedhydroobject 0..* +bank «voidable» 0..* +neighbour «voidable» 0..* +containsbasin «voidable» 0..* Hydro - Physical Waters::HydroPointOfInterest Hydro - Physical Waters::SurfaceWater +outlet «voidable» 1..* 1..* +drainsbasin «voidable» Hydro - Physical Waters::DrainageBasin Figur 7. Inspires basklasser för olika vattenrelaterade företeelser. Till några av dessa har skapat utökningar. Till några av Inspires objekttyper har skapat utökningar. Inspires attribut och hur de ska användas beskrivs under respektive utökning. Utökningen görs genom att lägga till en motsvarande objekttyp som ärver från Inspire. De delar av Inspire modell som inte utökas kommer sålunda inte med i utbytet. Vid behov kan dessa delar utökas senare, t ex avrinningsområde. Tabell 6. Objekttyper i PhysicalWaters och användning i Objekttyp PhysicalWaters SurfaceWater (StandingWater + Watercourse) SeaArea Wetland Shore LandWaterBoundary VT_StillastaendeVatten VT_Vattendrag VT_Hav VT_Vatmark VT_Strand VT_Strandlinje

34 32 (147) Styrgruppen HydroPointOfInterest: FluvialPoints (Rapids + Falls) ManMadeObject (7 subtyper) DrainageBasin InundatedLand GlacierSnowfield VT_Fors VT_Vattenfall Motsvarigheter till alla subtyper. Avrinningsområde. Utökas inte för närvarande i. VT_OversvammningsRiskOmrade Objekttyperna i Inspire PhysicalWaters har ett antal identiska attribut samt några få specifika. I Tabell 7 visas attribut som är gemensamma för objekttyperna i Figur 7. Tabell 7. Inspire-attribut i ett antal objekttyper I PhysicalWaters och SeaRegions Attribut Översättning/Beskrivning Användning inspireid Inspires identifierare obligatoriskt geometry Geometri obligatoriskt Ingår inte längre i PhysicalWaters utan ska implementeras i LandCovers kodlista. beginlifespan- Version endlifespanversion Tidpunkt när objektet skapades eller ändrades i datasetet Tidpunkt när objektet ersattes eller togs bort i datasetet voidable frivilligt voidable - frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason inundatedland ärver sina attribut från en annan modell (från modell i Inspire-temat NaturalRiskZones) geometry är voidable i HydropointOfInterest. Se närmare i avsnitt geometrin i SeaArea är inbyggt i ett attribut

35 Styrgruppen (147) Vatten datamängd class VattenDatamängd «DataSet» SG_BasObjekttyper::SG_Datamangd + id: Identifier + uttagdatum: DateTime + metadata: Any [0..*] + koordinatsystemplan: GE_KoordinatsystemPlan + hojdsystem: GE_Hojdsystem [0..1] + dimension: GE_Dimension «DataSet» VT_VattenObjekttyper::VT_VattenDatamangd VT_VattenObjekttyper::VT_Hav SeaArea +bestarav 0..* +bestarav 0..* VT_VattenObjekttyper::VT_Ranna Sluice VT_VattenObjekttyper::VT_Strand Shore +bestarav 0..* +bestarav 0..* VT_VattenObjekttyper::VT_Sluss Lock LandWaterBoundary +bestarav VT_VattenObjekttyper::VT_Strandlinje 0..* +bestarav 0..* DamOrWeir VT_VattenObjekttyper::VT_Dammbyggnad StandingWater +bestarav VT_VattenObjekttyper::VT_StillastaendeVatten 0..* +bestarav 0..* Embankment VT_VattenObjekttyper::VT_Skyddsvall Watercourse VT_VattenObjekttyper::VT_Vattendrag +bestarav 0..* +bestarav 0..* VT_VattenObjekttyper::VT_Korsning Crossing VT_VattenObjekttyper::VT_Fors Rapids +bestarav 0..* +bestarav 0..* ShorelineConstruction VT_VattenObjekttyper::VT_Strandskoning VT_VattenObjekttyper::VT_Vattenfall Falls +bestarav 0..* +bestarav 0..* VT_VattenObjekttyper::VT_Vad Ford VT_VattenObjekttyper::VT_Vatmark Wetland +bestarav 0..* +bestarav 0..* VT_VattenObjekttyper:: VT_YtvattenObservationsPlats SG_BasKlass VT_VattenObjekttyper:: VT_OversvamningsRiskOmrade InundatedLand +bestarav 0..* +bestarav 0..* VT_VattenObjekttyper:: VT_GrundvattenObservationsPlats SG_BasKlass Figur 8. Vattendatamängd och objekttyper för de företeelser som utbyts.

36 34 (147) Styrgruppen VT_VattenDatamängd är en objekttyp som används för utbyte av vattendata. Samtliga attribut som ingår är ärvda från den gemensamma klassen SG_Datamangd. En av SG_Datamangd finns i avsnitt och mer detaljerat i Basmodell Ytvatten Ytvatten i Inspire och i avser inlandsvatten. Inspires basklass för ytvatten är SurfaceWater. Den innehåller grundläggande attribut såsom geometri, identifierare och livscykelinformation. Det finns även ett attribut - origin som anger om ytvattnet är naturligt eller skapat av människan. Attributet persistance anger ytvattnets persistens, dvs uppehållstid, enligt kodlista. Tidvatten anges i tidal (ja/nej). Vanliga benämningar på ytvatten som till exempel Bäck ska anges i attributet localtype. Det är ofta svårt att entydigt definiera bäck och kriterierna för att avgränsa en bäck kan skilja sig åt. Detta har lett till att bäck och andra svårdefinierade företeelsetyper som å och älv med flera inte blir egna objekttyper i informationsutbytesmodellen för vatten. I Tabell 8 nedan redovisas attribut från SurfaceWater, med undantag för geometri, livscykelinformation och identifierare, vilka hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej. Tabell 8. Inspire-attribut i SurfaceWater Attribut Översättning/Beskrivning Användning levelofdetail localtype origin Upplösning angiven i skala eller längdmått (för pixel) Egen beteckning, exempelvis bäck, å, älv, tjärn, göl etc. Anger om ytvattnet är naturligt eller skapat av människan frivilligt voidable kan användas vid behov voidable - frivilligt persistence Vatttenbalans, uppehållstid voidable frivilligt tidal Påverkat av tidvattnet eller ej voidable frivilligt inspireid, geometry samt lifecycleinfo utbyts attribut som är voidable behöver ej utbytas men ska hanteras med nilreason SurfaceWater har i sin tur två subtyper Watercourse (vattendrag) och Standing- Water (stillastående vatten). Dessa två klasser har inom utökats med var sin subtyp med fyra identiska attribut reglerad (ja/nej), vattendom URI, vattentyp samt geometrimetadata. ade sjöar, diken och vattendrag har en vattendom som styr hur nivån och flödet i vattnet får regleras. Vattendomen är en juridisk handling. Om vattendomen är känd kan en referens anges i attributet vattendom.

37 Styrgruppen (147) class Ytvatten «enumerati... Hydro - Physical Waters:: OriginValue natural manmade +neighbour «voidable» 0..* HydroObject Hydro - Physical Waters::SurfaceWater + geometry: GM_Primitive + inspireid: Identifier + levelofdetail: MD_Resolution [0..1] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + localtype: LocalisedCharacterString [0..1] + origin: OriginValue + persistence: HydrologicalPersistenceValue + tidal: Boolean «codelist» Hydro - Physical Waters:: HydrologicalPersistenceValue + dry + ephemeral + intermittent + perennial Hydro - Physical Waters::Watercourse «voidable» + condition: ConditionOfFacilityValue [0..1] + delineationknown: Boolean + length: Length + level: VerticalPositionValue + streamorder: HydroOrderCode [0..1] + width: WidthRange Hydro - Physical Waters::StandingWater «voidable» + elevation: Length + meandepth: Length + surfacearea: Area constraints {geometryissurfaceorpoint} constraints {geometryiscurveorsurface} {banksshallbedifferentshoreobjects} {onlymanmadehasconditionattr} VT_VattenObjekttyper::VT_StillastaendeVatten VT_VattenObjekttyper::VT_Vattendrag + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_VattendragTyp [0..1] + geometrimetadata: GE_GeometriMetadata [0..1] «codelist» VT_VattenKodlistor:: VT_VattendragTyp + vattendrag + uträtat vattendrag + kanal + dike + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_StillastaendeVattenTyp [0..*] + geometrimetadata: GE_GeometriMetadata [0..1] «codelist» VT_VattenKodlistor:: VT_StillastaendeVattenTyp + sjö + regleringsmagasin + damm + dagvattendamm + spillvattendamm + lakvattendamm + branddamm Figur 9. Figuren visar klasser som beskriver Ytvatten. Notera att attributen i VT_Vattendrag och i VT_Stilllastaende Vatten är desamma.

38 Styrgruppen (147) Typen av vatten anges i det frivilliga attributet vattentyp med separata kodlistor för vattendrag respektive stillastående vatten. Geometrimetadata redovisas i geometrimetadata vars datatyp GE_GeometriMetadata ingår i geometrimodellen och beskrivs i Basmodell. class Vattendrag SurfaceWater Hydro - Physical Waters::Watercourse «voidable» + condition: ConditionOfFacilityValue [0..1] + delineationknown: Boolean + length: Length + level: VerticalPositionValue + streamorder: HydroOrderCode [0..1] + width: WidthRange constraints {geometryiscurveorsurface} {banksshallbedifferentshoreobjects} {onlymanmadehasconditionattr} «codelist» Base Types:: ConditionOfFacilityValue + disused + functional + projected + underconstruction + decommissioned «datatype» Hydro - Physical Waters:: HydroOrderCode + order: CharacterString + orderscheme: CharacterString + scope: CharacterString VT_VattenObjekttyper::VT_Vattendrag + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_VattendragTyp [0..1] + geometrimetadata: GE_GeometriMetadata [0..1] «datatype» Hydro - Physical Waters:: WidthRange + lower: Length + upper: Length «codelist» VT_VattenKodlistor:: VT_VattendragTyp + vattendrag + uträtat vattendrag + kanal + dike «enumeration» Base Types:: VerticalPositionValue ongroundsurface suspendedorelevated underground Figur 10. Klasser för Vattendrag. Till höger syns Inspires datatyper. Inspires objekttyp Watercourse (vattendrag) har ett antal attribut för rinnande vatten som samtliga är voidable. Vissa av dessa kan vara av intresse för. har gjort en utökning av Watercourse i form av VT_Vattendrag. Det finns möjlighet till att precisera typen av vattendrag i attributet

39 Styrgruppen (147) vattentyp enligt kodlistan VT_VattendragTyp. Inspires attribut ger möjlighet att redovisa strömordning, högsta och lägsta vattennivå etc. Se en lista på attribut och ar i Tabell 9. Tabell 9. Inspire-attribut i Watercourse Attribut Översättning/Beskrivning Användning conditionoffacility Beskriver status för anlagda vatten delineationknown Känt läge för vattendrag. Okänt eller osäkert läge kan vara underjordiskt, variabelt eller ett avsnitt som översilar på bred front. Voidable - frivilligt voidable - frivilligt length Längd voidable frivilligt level streamorder Nivå; datatypen VerticalPosition- Value med högsta och lägsta nivå Strömordning; datatypen HydroOrderCode voidable - frivilligt voidable frivilligt width Bredd voidable frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason

40 Styrgruppen (147) class StillaståendeVatten SurfaceWater Hydro - Physical Waters::StandingWater «voidable» + elevation: Length + meandepth: Length + surfacearea: Area constraints {geometryissurfaceorpoint} «codelist» VT_VattenKodlistor:: VT_StillastaendeVattenTyp VT_VattenObjekttyper::VT_StillastaendeVatten + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_StillastaendeVattenTyp [0..*] + geometrimetadata: GE_GeometriMetadata [0..1] + sjö + regleringsmagasin + damm + dagvattendamm + spillvattendamm + lakvattendamm + branddamm Figur 11. Klasser för Stillastående vatten. Inspires objekttyp StandingWater (stillastående vatten) har ett antal attribut för som samtliga är voidable. har gjort en utökning av Standing- Water i form av VT_StillastaendeVatten. Det finns möjlighet till att precisera typen av vattendrag i attributet vattentyp enligt kodlistan VT_StillastaendeVattenTyp. Där ingår såväl sjö, regleringsmagasin och dammtyper. För damm kan man ange vilken typ av vatten som dammen innehåller eller för vilket ändamål dammen skapats. Inspires attribut ger en möjlighet att redovisa mätvärden höjd över havet, medeldjup och area. Se en lista på attribut och ar i Tabell 10. Tabell 10. Inspire-attribut i StandingWater Attribut Översättning/Beskrivning Användning elevation Höjd över havet voidable - frivilligt meandepth Medeldjup voidable - frivilligt surfacearea Area voidable frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason Ytvatten kan representeras av olika geometrier. rekommenderar följande:

41 39 (147) Styrgruppen Rekommendation 4. Vattendrag ska representeras av antingen ytgeometri eller linjegeometri. Rekommendation 5. Stillastående vatten ska representeras av ytgeometri Hav class Hav +subarea 0..* Sea Regions::SeaArea VT_VattenObjekttyper::VT_Hav HydroObject + inspireid: Identifier + seaareatype: SeaAreaTypeClassificationValue [0..1] + extent: MarineExtent [1..*] + parametervalue: ParameterValuePair [0..*] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] + geometrimetadata: GE_GeometriMetadata [0..1] «datatype» Sea Regions::MarineExtent + geometry: GM_MultiSurface + waterlevel: WaterLevelValue [0..1] «codelist» Sea Regions:: SeaAreaTypeClassificationValue «codelist» Hydro - Physical Waters:: WaterLev elvalue + equinoctialspringlowwater + higherhighwater + higherhighwaterlargetide + highestastronomicaltide + highesthighwater + highwater + highwatersprings + indianspringhighwater + indianspringlowwater + localdatum + lowerlowwater + lowerlowwaterlargetide + lowestastronomicaltide + lowestlowwater + lowestlowwatersprings + lowwater + lowwaterdatum + lowwatersprings + meanhigherhighwater + meanhigherhighwatersprings + meanhigherlowwater + meanhighwater + meanhighwaterneaps + meanhighwatersprings + meanlowerhighwater + meanlowerlowwater + meanlowerlowwatersprings + meanlowwater + meanlowwaterneaps + meanlowwatersprings + meansealevel + meantidelevel + meanwaterlevel + nearlyhighesthighwater + nearlylowestlowwater + tropichigherhighwater + tropiclowerlowwater «datatype» Sea Regions::ParameterValuePair + parameter: AbstractObservableProperty + value: Measure «voidable» + validtime: TM_Object «type» Observable Properties:: AbstractObservableProperty + label: CharacterString [0..*] Figur 12. Hav. Endast id, livscykelinformation och geometri är obligatoriska. Havsområden och dess egenskaper redovisas i Inspire SeaRegions. Objekttypen SeaArea i SeaRegions är subtyp till HydroObject i Hydrography. SeaArea har i sin tur subtyper, men dessa används inte i. har utökat SeaArea med den egna objekttypen VT_Hav. VT_Hav innehåller endast ett attribut geometrimetadata vilket beskrivs i Basmodell. Resterande attribut ärvs från Inspire. I Tabell 11 nedan redovisas attribut från SeaArea, med undantag för geometri, livscykelinformation och identifierare, vilka hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej.

42 40 (147) Styrgruppen Tabell 11. Inspire-attribut i SeaArea Attribut Översättning/Beskrivning Användning seaareatype extent Beskriver typ av havsområde. Använder tom kodlista som fylls av ansvarig organisation, men rekommenderade värden finns MarineExtent för utbredning. Innehåller två attribut geometry och waterlevel. Medger multipla geometrier för att ange utbredning vid olika vattenstånd. frivilligt obligatoriskt se respektive attribut. extent::geometry geometri obligatoriskt extent::waterlevel parametervalue vattennivå en ParameterValuePair med tre attribut varav 2 obligatoriska och 1 voidable. används för observationer. frivilligt rekommenderas ej då listan är anpassad till tidvatten frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason inspireid, geometry samt lifecycleinfo utbyts alltid och är de enda obligatoriska attributen i modellen multipla geometrier via extent används normalt inte i parametervalue används normalt inte i waterlevel har en kodlista vars ar av värden är relaterade till tidvatten, även om vissa värden skulle kunna användas seaareatype har kodlista med rekommenderade värde där vissa är användbara för svenska förhållanden

43 41 (147) Styrgruppen Våtmark och strand class VåtmarkOchStrand Hydro - Physical Waters::Wetland + inspireid: Identifier + geometry: GM_Surface «voidable» + localtype: LocalisedCharacterString [0..1] + tidal: Boolean «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] HydroObject Hydro - Physical Waters::Shore + inspireid: Identifier + geometry: GM_MultiSurface «voidable» + composition: ShoreTypeValue + delineationknown: Boolean «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] HydroObject «codelist» VT_VattenKodlistor::VT_StrandMaterial + block + sten + klapper + grus + svallgrus + sand + silt + lera + organisk jordart + morän eller annan osorterad jordart VT_VattenObjekttyper::VT_Vatmark + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_Strand + strandmaterial: VT_StrandMaterial + strandskoning: CharacterString + forekomstavvegetation: Boolean + geometrimetadata: GE_GeometriMetadata [0..1] Figur 13. Våtmark och strand. Våtmarker och stränder ligger där vatten och mark möts. De finns i allmänhet med i specifikationer för såväl hydrografi som för marktäcke. Gemensamt är att de består av substrat med eller utan vegetation och i nära kontakt med ytvatten eller grundvatten. Våtmark och strand kan också ingå i ett flödesnätverk. Inspires basklass för strand är Shore och basklassen för våtmark är Wetland. De innehåller grundläggande attribut såsom geometri, identifierare och livscykelinformation. Det finns även ett par ytterligare attribut i respektive objekttyp. Shore (strand) har också en frivillig association till SurfaceWater (ytvatten). har skapat subtyperna VT_Vatmark och VT_Strand. Attributet geometrimetadata som finns i bägge objekttyperna beskrivs i Basmodell. VT_Strand har attributen strandmaterial, strandskoning och forekomstavvegetation. strandmaterial beskriver vilken fraktionsstorlek som materialet som bygger upp stranden har. strandskoning används för att beskriva om några åtgärder tagits för att skydda stranden mot erosion i form av beklädnad av stranden med olika material. Finindelning av våtmark avseende marktäcke finns beskrivs av Geodatapecifikation Markanvändning/Marktäcke. I Tabell 12 och Tabell 13 nedan redovisas attribut från Wetland respektive Shore, med undantag för geometri, livscykelinformation och identifierare, vilka hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej. Tabell 12. Inspire-attribut i Wetland Attribut Översättning/Beskrivning Användning localtype Egen beteckning, exempelvis myr, mosse, kärr, sumpskog etc. voidable - frivilligt

44 42 (147) Styrgruppen tidal Anger om våtmarken är påverkad av tidvatten eller ej voidable - frivilligt Tabell 13. Inspire-attribut i Shore Attribut Översättning/Beskrivning Användning composition delineationknown Sammansättning på strandmaterial enligt kodlista, som tagits fram utifrån militära behov. Känt läge för strand. Okänt läge kan bero på osäkerhet i vattenståndsnivå vid insamlingstillfället. voidable användning avråds; ersätts av strandmaterial voidable - frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason inspireid, geometry samt lifecycleinfo utbyts alltid composition använder kodlista som strider mot standardardiserade ar på strandmaterial. Attributet ersätts av strandmaterial i VT_Strand Sambandet Vatten och Marktäcke Marktäcke är ett heltäckande lager av ytor som beskriver markens fysiska och biofysiska egenskaper. För att ett marktäcke ska vara heltäckande behöver vattenytor ingå. Samma ytor som ingår i tema Vatten används som vattenytor i tema Marktäcke men all information följer inte med. I Marktäcke finns vattenytorna med i kodlistan för alla marktäcketyper. Det innebär att inga attribut från Vatten finns med. Den fullständiga modellen finns att finna enbart i Vattens egen informationsutbytesmodell.

45 Styrgruppen (147) class VattenMarktäcke +relatedhydroobject 0..* Hydro - base::hydroobject +neighbour «voidable» 0..* Hydro - Physical Waters:: Wetland Hydro - Physical Waters:: SurfaceWater Sea Regions::SeaArea +subarea 0..* VT_VattenObjekttyper:: VT_Vatmark VT_VattenObjekttyper::VT_Hav «codelist» VT_VattenKodlistor:: VT_VattendragTyp + vattendrag + uträtat vattendrag + kanal + dike Hydro - Physical Waters:: Watercourse Hydro - Physical Waters:: StandingWater «codelist» VT_VattenKodlistor:: VT_StillastaendeVattenTyp + sjö + regleringsmagasin + damm + dagvattendamm + spillvattendamm + lakvattendamm + branddamm VT_VattenObjekttyper::VT_Vattendrag + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_VattendragTyp [0..1] + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_StillastaendeVatten + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_StillastaendeVattenTyp [0..*] + geometrimetadata: GE_GeometriMetadata [0..1] Figur 14. De objekttyper i Inspire Hydrography, SeaRegions och i Tema Vatten (inklusive kodlistor) som har motsvarigheter i kodlistan för Marktäcketyper. Tabell 14. Jämförelse mellan redovisning av vattenytor i Vatten och i Marktäcke TEMA VATTEN MARKTÄCKE Nivå 1 Nivå 2 Nivå 3 Nivå 4 vatten Hav vatten hav Stillastående vatten: vatten stillastående vatten

46 44 (147) Styrgruppen Stillastående vatten: sjö; origin=natural vatten stillastående vatten sjö Stillastående vatten: ingsmagasin; origin=manmade vatten stillastående vatten regleringsmagasin Stillastående vatten: vatten damm; origin=manmade stillastående vatten damm Vattendrag vatten vattendrag Vattendrag: vattendrag; origin=natural Vattendrag: origin=manmade Vattendrag: kanal; origin=manmade Vattendrag: dike; origin=manmade Våtmark vatten vattendrag naturligt vattendrag vatten vattendrag anlagt vattendrag vatten vattendrag anlagt vattendrag kanal vatten vattendrag anlagt vattendrag dike sankmark Våtmark sankmark skogklädd fast sankmark Våtmark sankmark öppen fast sankmark Våtmark sankmark skogklädd våt sankmark Våtmark sankmark öppen våt sankmark Våtmark sankmark fast sankmark på kalfjäll Våtmark sankmark våt sankmark på kalfjäll Strand saknas

47 45 (147) Styrgruppen Strandlinje class Strandlinje Hydro - Physical Waters::LandWaterBoundary + geometry: GM_Curve + inspireid: Identifier «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + origin: OriginValue + waterlevelcategory: WaterLevelValue «enumeration» Hydro - Physical Waters:: OriginValue natural manmade VT_VattenObjekttyper::VT_Strandlinje + geometrimetadata: GE_GeometriMetadata [0..1] Figur 15. Strandlinje. Till attributet waterlevelcategory en lång kodlista som är anpassad för redovisning av tidvattennivåtyp. rekommenderar att detta attribut inte ska användas. Strandlinje skapas av olika organisationer vilket betyder att det kan finnas flera representationer av samma naturliga företeelse, till exempel Nationella strandlinjen som utvecklas av Lantmäteriet och Sjöfartsverket. LandWaterBoundary är Inspires objekttyp för strandlinje. Den är fristående från HydroObject men har frivilliga associationer till SurfaceWater (ytvatten) och till SeaArea (hav). Attributen berör vattenstånd och strandlinjens naturlighet. Svensk geoprocess har skapat objekttypen VT_Strandlinje som ärver attributen från LandWaterBoundary. VT_Strandlinje har också det egna attributet geometrimetadata som använder en datatyp med en rad frivilliga attribut. Detta beskrivs i Basmodell samt i avsnitt i denna specifikation. Ett av dessa frivilliga attribut är osakertlage som kan användas bl. a. för diffus strandlinje. Rekommendation 6. Attributet osakertlage i geometrimetadata ska användas för att beteckna diffus strandlinje. I Tabell 15 nedan redovisas attribut från LandWaterBoundary, med undantag för geometri, livscykelinformation och identifierare, vilka hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej.

48 46 (147) Styrgruppen Tabell 15. Inspire-attribut i LandWaterBoundary Attribut Översättning/Beskrivning Användning origin waterlevelcategory Anger om strandlinjen är naturlig eller skapad av människan Vattennivå. Använder lång kodlista varav många värden är relaterade till tidvatten voidable frivilligt voidable - frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason inspireid, geometry samt lifecycleinfo utbyts alltid

49 Styrgruppen (147) Hydrologiskt intressanta platser class HydrologisktIntressantaPlatser HydroObject Hydro - Physical Waters::HydroPointOfInterest + inspireid: Identifier + levelofdetail: MD_Resolution [0..1] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + geometry: GM_Primitive Hydro - Physical Waters::FluvialPoint Hydro - Physical Waters::Rapids Hydro - Physical Waters::Falls «voidable» + height: Length VT_VattenObjekttyper::VT_Fors + geometrimetadata: GE_GeometriMetadata [0..1] + referensytvatten: CharacterString [0..1] VT_VattenObjekttyper::VT_Vattenfall + geometrimetadata: GE_GeometriMetadata [0..1] + referensytvatten: CharacterString [0..1] Figur 16. Hydrologiskt intressanta platser, beskrivet i HydroPointOfInterest och i subtyper VT_Fors och VT_Vattenfall.

50 48 (147) Styrgruppen Inspire definierar HydroPointOfInterest som naturliga platser där vatten kommer fram, försvinner eller ändrar sitt flöde. Geometrin är voidable för dessa objekttyper, vilket ger möjlighet att koppla företeelserna till en geometri för ytvatten. I Svensk geoprocess subtyper finns attributet referensytvatten där man kan ange id, dvs inspireid för det objekt där forsen eller vattenfallet ligger. Rekommendation 7. Attributet referensytvatten ska användas för Fors och Vattenfall om geometri saknas. I Tabell 16 nedan redovisas attribut från HydroPointOfInterest, med undantag för livscykelinformation och identifierare, vilket hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej. Tabell 16. Inspire-attribut i HydroPointOfInterest Attribut Översättning/Beskrivning Användning levelofdetail Upplösning angiven i skala eller längdmått (för pixel) frivilligt geometry geometri voidable - frivilligt height (Falls) Fallhöjd för vattenfall voidable - frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason inspireid, samt lifecycleinfo utbyts alltid och är de enda obligatoriska attributen i modellen geometry är i detta undantagsfall voidable

51 Styrgruppen (147) Anlagt hydroobjekt class AnlagtHydroobjekt «codelist» Base Types:: ConditionOfFacilityValue + disused + functional + projected + underconstruction + decommissioned HydroObject Hydro - Physical Waters::ManMadeObject + inspireid: Identifier + levelofdetail: MD_Resolution [0..1] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + condition: ConditionOfFacilityValue + geometry: GM_Primitive Hydro - Physical Waters::Crossing «voidable» + type: CrossingTypeValue Hydro - Physical Waters::Sluice Hydro - Physical Waters::Lock Hydro - Physical Waters::DamOrWeir Hydro - Physical Waters:: Embankment Hydro - Physical Waters:: ShorelineConstruction VT_VattenObjekttyper::VT_Ranna + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper::VT_Sluss + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper::VT_Dammbyggnad + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper::VT_Skyddsvall + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper::VT_Strandskoning + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper::VT_Korsning + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] Hydro - Physical Waters::Ford VT_VattenObjekttyper::VT_Vad + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] «codelist» Hydro - Physical Waters:: CrossingTypeValue + aqueduct + bridge + culvert + siphon Figur 17. Olika typer av anlagda hydroobjekt i Inspire. Inspire har basklassen ManMadeObject för olika typer av anlagda hydroobjekt. ManMadeObject har i sin tur ett antal subtyper som beskriver olika typer av anläggningar. har gjort utökningar till dessa typer och kompletterat med attributen geometrimetadata och coclass (se Basmodell).

52 50 (147) Styrgruppen De anlagda hydroobjekten i modellen är följande: Pipe: Rörledning, ett större rör som vanligen leder vatten till en anläggning. Sluice: Ränna, en öppen, lutande ledning med en port för att reglera vattenflödet. Lock: Sluss, ett par eller en serie portar med syfte att flytta fartyg mellan olika vattennivåer DamOrWeir: Dammbyggnad, en permanent barriär över ett vattendrag som dämmer upp vatten eller kontrollerar dess flöde Embankment: Skyddsvall, med syfte att förhindra översvämning Crossing: Korsning, där vatten kan passera ovanför eller under ett hinder ShorelineConstruction: En konstruktion som förstärker strandlinje Ford: Ett grunt parti i ett vattendrag där fordon kan passera. I Tabell 17 nedan redovisas attribut från ManMadeObject, med undantag för livscykelinformation och identifierare, vilket hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej. Tabell 17. Inspire-attribut i ManMadeObject Attribut Översättning/Beskrivning Användning levelofdetail condition Upplösning angiven i skala eller längdmått (för pixel) Status för anlagt objekt enligt kodlista frivilligt voidable - frivilligt type (Crossing) Typ av korsning enligt kodlista voidable - frivilligt attribut som är voidable behöver ej utbytas men ska hanteras med nilreason inspireid, geometry samt lifecycleinfo utbyts alltid och är de enda obligatoriska attributen i modellen

53 Styrgruppen (147) Översvämmningsriskområde class Översvämmningsriskområde VT_VattenObjekttyper::VT_OversvamningsRiskOmrade + skredrisk: Boolean [0..1] + flodesommotiverarrisk: Real [0..1] + typavflode: VT_OversvamningsRiskFlode + geometrimetadata: GE_GeometriMetadata [0..1] + lagstagolvnivaforbyggnation: VT_LagstaGolvnivaForByggnation [0..1] «datatype» VT_Vattener:: VT_LagstaGolvnivaForByggnation + lagstavarde: Real + kommun: CharacterString Floods_Example_Model::InundatedLand + dateofobservation: DateTime + observedconsequences: ObservedConsequences [1..*] constraints {The generic risk or hazard category is "Flood" for all inundated lands} «datatype» Floods_Example_Model::ObservedConsequences + typeofconsequence: ExposedElementCategoryValue + assessmentofconsequence: CharacterString AbstractObservedEvent HydroObject «codelist» VT_VattenKodlistor:: VT_OversvamningsRiskFlode + dimensionerande flöde årsFlöde årsFlöde «codelist» NaturalRiskZones:: ExposedElementCategoryValue Figur 18. Översvämningsriskområde ärver både attribut från HydroObject samt från InundatedLand som kommer från Inspire-temat NaturalRiskZones. För att kunna utbyta information om områden som löper risk för översvämning används VT_OversvamningsRiskOmrade. Översvämningsriskområdet är beräknat utifrån ett visst flöde som kan vara ett verkligt uppmätt flöde eller en beräkning/prognos. Till översvämningsriskområdet kan kopplas en lägsta golvnivå för byggnation. Lägsta golvnivå för byggnation är den lägsta höjd man får bygga på i en viss kommun eller en del av kommunen och är beräknat utifrån översvämningsriskerna i kommunen. Lägsta golvnivå för byggnation är alltid kopplad till ett Översvämningsriskområde och anges som höjd över havet i RH VT_OversvamningsRiskOmrade är en utökning av InundatedLand vilken är en typ av hydroobjekt enligt Inspire Hydrography. InundatedLand används även i Inspire-temat NaturalRiskZones. Krav 11. Lägsta golvhöjd för byggnation ska anges som höjd över havet i RH I Tabell 18 nedan redovisas attribut från InundatedLand, med undantag för livscykelinformation och identifierare, vilket hanteras lika i alla teman oavsett om modellen är en utökning av Inspire eller ej. Tabell 18. Inspire-attribut i InundatedLand Attribut Översättning/Beskrivning Användning dateofobservation Observationsdatum obligatoriskt

54 52 (147) Styrgruppen observedconsequences Observerade konsekvenser, datatyp med de två attributen nedan obligatoriskt typeofconsequence Typ av konsekvens enligt kodlista assessmentconsequence obligatoriskt obligatoriskt inspireid, geometry samt lifecycleinfo utbyts alltid och ärvs från överordnade objekttyper Observationsplatser class Observationsplatser SG_BasObjekttyper::SG_BasKlass + id: Identifier + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] VT_VattenObjekttyper::VT_YtvattenObservationsPlats + geometri: GM_Object + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_GrundvattenObservationsPlats + geometri: GM_Object + geometrimetadata: GE_GeometriMetadata [0..1] Figur 19. Observationsplatser. Inspire Hydrography innehåller inte några klasser som beskriver observationer av vatten utan detta beskrivs mer generellt i Generic Conceptual Model, i standarden Observations and Measurements och till viss del i Inspire Natural Risk Zones. Till version har ingen utökning av dessa modeller gjorts, utan objekttyper är fristående och innehåller därför inga specifika attribut. I vattensystemstandarden finns även en generell objekttyp som hanterar såväl ytvattensom grundvattenobservationer. har definierat två objekttyper för observationsplatser som avser ytvatten respektive grundvatten. Förutom de attribut som ärvs från SG_BasKlass finns attribut för geometri och geometrimetadata. Avsnitt och Bilaga F. Observationsexempel innehåller några tankegångar hur man kan gå till väga.

55 53 (147) Styrgruppen Observationer av vatten har inte tagit fram någon informationsutbytesmodell eller xmlschema för utbyte av observationer. För att utbyta data om observationer av egenskaper på vatten har istället två exempel på observationer av ytvatten och grundvatten tagits fram. De är baserade på delar av den internationella standarden SS-EN ISO 19156, Observationer och mätningar (O&M). O&M erbjuder ett enkelt och standardiserat sätt att tillhandahålla observationsdata/data från mätningar med mera. Inspire har i sin basmodell Generic Conceptual Model också tagit fram modeller som baserar sig på ovanstående standard. Hav kan även observeras på likartat sätt. I Inspire SeaRegions applikationsschema finns datatyper från Observable Properties i Generic Conceptual Model. För mer information om hur ObservableProperties ska användas se Inspire D2.9 samt Inspire Generic Conceptual Model/Base Models/Observations (Inspire consolidated UML-model). class Ytvattenobservation VT_VattenObjekttyper:: VT_Ytv attenobserv ationsplats SG_BasKlass + geometri: GM_Object + geometrimetadata: GE_GeometriMetadata [0..1] +featureofinterest «FeatureType» observ ation::om_observ ation «FeatureType» observation:: OM_Process 1 ProcessUsed +generatedobservation 0..* +procedure + phenomenontime: TM_Object + resulttime: TM_Instant + validtime: TM_Period [0..1] + resultquality: DQ_Element [0..*] + parameter: NamedValue [0..*] constraints {observedproperty shall be a phenomenon associated with the feature of interest} {procedure shall be suitable for observedproperty} {result type shall be suitable for observedproperty} {a parameter.name shall not appear more than once} +relatedobservation 0..* 0..* «union» Ytv attenegenskap + nivå: WS_WaterLevel + djup: WS_WaterDepth + längd: WS_LengthMeasure + lutning: WS_GradientMeasure + volym: WS_VolumeMeasure + halt: WS_Concentration + area: WS_SurfaceMeasure +observedproperty +result Range «type» Records and Class Metadata::Any {root} «DataType» observ ation:: NamedValue + name: GenericName + value: Any Figur 20. Ytvattenobservation.

56 54 (147) Styrgruppen class Grundvattenobservation SG_BasKlass VT_VattenObjekttyper:: VT_GrundvattenObservationsPlats + geometri: GM_Object + geometrimetadata: GE_GeometriMetadata [0..1] +featureofinterest «FeatureType» observation:: OM_Process 1 ProcessUsed +procedure «FeatureType» observation::om_observation +generatedobservation 0..* + phenomenontime: TM_Object + resulttime: TM_Instant + validtime: TM_Period [0..1] + resultquality: DQ_Element [0..*] + parameter: NamedValue [0..*] +relatedobservation 0..* 0..* constraints {observedproperty shall be a phenomenon associated with the feature of interest} {procedure shall be suitable for observedproperty} {result type shall be suitable for observedproperty} {a parameter.name shall not appear more than once} +observedproperty «union» GrundvattenEgenskap + grundvattennivå: WS_LengthMeasure +result Range «type» Records and Class Metadata::Any {root} «DataType» observation::namedvalue + name: GenericName + value: Any Figur 21. Grundvattenobservation Figur 20 och Figur 21 visar observation av de egenskaper för vilkas resultat Vattensystemstandarden tillhandahåller datatyper. Om ytterligare egenskaper ska läggas till i listan med observerbara egenskaper bör Inspires klass ObservableProperties användas. Figur 20 beskriver observation av ytvatten. Figur 21 beskriver på motsvarande sätt en observation av grundvatten. I Bilaga F. Observationsexempel, finns två objektmodeller som exemplifierar observation/mätning. Krav 12. Vid utökning av tillgängliga egenskaper för observation ska INSPIRE ObservableProperties [INSPIRE Generic conceptual model Base Models Observation] användas Nätverk I Vattensystemstandarden finns möjlighet att representera ett flödesnätverk mellan vatten på två olika sätt: 1. Med ett geometriskt nätverk. Det geometriska nätverket är hämtat från Inspires specifikation för

57 55 (147) Styrgruppen Hydrografi och är ett traditionellt sätt att hantera nätverk med stomlinjer som representerar flödet och dessutom har en koppling till et vattenområde med ytrepresentation. Figur 22 illustrerar det geometriska nätverket. 2. Med ett logiskt nätverk. Det logiska nätverket är utvecklat i Vattensystemstandarden. Med det logiska nätverket behöver ingående vattens geometri inte vara känd. Det logiska nätverket talar endast om att vattnet flödar från vatten A till vatten B till vatten C och så vidare. Till det logiska nätverket kan man dessutom knyta egenskaper som: vattenflöde, transport av olika ämnen etc. En mer detaljerad av de två nätverkstyperna finns Bilaga G. Beskrivning av geometriskt och logiskt nätverk. I tema Vatten ingår enbart en geometrisk nätverksmodell. Nätverksmodellen är gjord som en utökning av Inspires hydrografinätverk. class HydrografiGeometrisktNätverkÖversikt Network::Network 1..* +innetwork «voidable» +elements 0..* Network:: NetworkElement +element 2..* {ordered} Network:: GeneralisedLink «codelist» Network:: ConnectionTypeValue Network:: NetworkConnection Network::Node +endnode startnode spokeend «voidable» +spokestart «voidable» 0..* 0..* Network::Link «codelist» Network:: LinkDirectionValue «codelist» Hydro - Network:: HydroNodeCategoryValue HydroObject Hydro - Network:: HydroNode HydroObject Hydro - Network:: WatercourseLink «codelist» VN_HydrografiNatverkKodlistor:: VN_StomlinjeTyp VN_HydrografiNatverkObjekttyper:: VN_HydrologisktGeometrisktNatverk +tillhornatverk +natverkelementnod VN_HydrografiNatverkObjekttyper:: VN_Nod VN_HydrografiNatverkObjekttyper:: VN_Stomlinje VN_HydrografiNatverkObjekttyper:: VN_Konnektionspunkt 1..* 1..* +natverkelementstomlinje 1..* +tillhornatverk 1..* +tillhornatverk 1..* +natverkelementkonnektionspunkt 1..* Figur 22. Översikt på Geometriskt nätverk. En mer läsbar bild med attribut finns i Bilaga B. Fullständig informationsmodell. Krav 13. Stomlinjer ska alltid ligga inom ytrepresenterade vattens geometri.

58 Styrgruppen (147) Krav 14. I ett nätverk ska inga glapp större än 0,002 m finnas mellan stomlinjer som ska sitta ihop. Krav 15. Om stomlinjer i nätverk inte ska sitta ihop ska avståndet dem emellan vara större än 5 m. 5.5 Ordning på attribut och associationer I geodataspecifikationens motsvarande XML-schema hanteras attribut på objekttyper och datatyper på samma sätt som relationer med roller mellan objekttyper. Kodlistor hanteras i ett separat XML-schema. Ordningen på attribut och roller är densamma som i informationsutbytesmodellen och XML-schemana är skrivna med funktionen <sequence> vilket innebär att ordningen alltid ska följas. Attribut på ett modellelement beskrivs alltid först och därefter eventuella roller till andra modellelement.

59 57 (147) Styrgruppen Referenssystem Referenssystemen SWEREF 99 och RH 2000 används inom. Koordinatsystem för plan anges som attribut för datamängd i de flesta fall. Lista på godkända koordinatsystem finns i dokumentet Basmodell i form av tabell med figur för utbredning av lokala zoner. Koordinatsystem i plan anges med EPSG-kod. Temporalt referenssystem anges med UTC +1 eller +2 vintertid/sommartid i de fall det är aktuellt. Transformation till andra referenssystem eller överräkning till andra projektionszoner ska ske med Gtrans eller annan programvara som innehåller godkända algoritmer. Referenssystemets omfattning rapporteras enligt exempel: Data enligt omfattning A görs i referenssystem SWEREF 99, kartprojektion SWEREF 99 TM (EPSG:3006) och höjdsystem RH 2000 (EPSG:5613). Data enligt delomfattning B1 och C1 utbyts i referenssystem SWEREF 99, kartprojektion SWEREF 99 TM (EPSG:3006) och höjdsystem RH 2000 (EPSG:5613). Data enligt delomfattning B2 och C2 utbyts antingen i referenssystem SWEREF 99, kartprojektion SWEREF 99 TM (EPSG:3006) och höjdsystem RH 2000 (EPSG:5613) eller i RH 2000 i höjd samt lokal zon av referenssystem i plan (EPSG:3007 EPSG:3018, EPSG:5846 EPSG:5857). Samma temporala referenssystem används för alla omfattningar enligt gregorianska kalendern UTC +1 (CET) eller UTC +2 (CEST). Tabellen med EPSG-koder återfinns i Basmodell. Tabell 19. Benämning på plankoordinater Koordinatsystem Nordlig koordinat Östlig koordinat Sweref 99 N E RT 90 X Y Inom används SWEREF 99. I kommunala tillämpningar används lokala zoner. Äldre ortofoto och stomnät använder RT 90. I RH 2000 benämns höjden över havet (Normaal Amsterdam Peil) med H. För ytterligare av höjd se motsvarande kapitel i geodataspecifikation Stompunkter. Krav 16. Datamängder enligt denna geodataspecifikation ska tillhandahållas med referenssystem Sweref 99 inklusive dess lokala zoner och RH 2000.

60 58 (147) Styrgruppen Kvalitetskrav 7.1 Datakvalitet Tabell 20 anger datakvalitetskrav för Vattendata. Referenser inom parentes anger Id i bilaga D i ISO för vilka kvalitetsmått som ska användas vid redovisning av datakvalitet. I HMK-Geodatakvalitet beskrivs utförligare teori och terminologi rörande geodatakvalitet samt exempel på metoder för kvalitetsutvärdering. Flertalet kvalitetsparametrar uttrycks som % vid stickprovskontroll eller kontroll av helheten alternativt som del av helheten vid kontroll av hela datamängden eller en specifik objekttyp, resultatet för respektive datamängd rapporteras i datamängdens metadata. Kvalitetsutvärdering görs mot specifikationens krav för aktuellt tema Tabell 20. Datakvalitetskrav Kvalitetstema Fullständighet en datamängds innehållsmässiga överensstämmelse med dataproduktspecifikationen Logisk konsistens överensstämmelse med logiska regler för en datamängd Inom kvalitetsstandarden används termen lägesnoggrannhet, vilket i GUM motsvarar termen lägesosäkerhet. I nedanstående tabeller som följer ISO har termen lägesnoggrannhet använts, för att inte avvika från kvalitetsstandardens terminologi. Kvalitets-parameter Brist saknade förekomster i en datamängd Övertalighet för många förekomster i en datamängd Konceptuell konsistens grad av överensstämmelse avseende det konceptuella (begreppsmässiga) schemat Domän-konsistens grad av överensstämmelse avseende värdedomän (tillåtna värden) Topologisk konsistens Kvalitetsmått Omfattning A För anlagda hydroobjekt får högst 5 % av företeelserna saknas i datamängden (D.7, id 7). För inga objekt i en datamängd får geometri saknas (D.6, Id 6). Omfattning A Övertalighet ska ej förekomma (D.1, Id 1). Omfattning A 100 % av förekomsterna ska överensstämma med informationsmodellen. (D.13, Id 13). Omfattning A 100 % av förekomsterna ska överensstämma med värden i kodlistor. (D.17, Id 17). Delomfattning B

61 59 (147) Styrgruppen grad av korrekthet i topologiska egenskaper Det får inte finnas glapp större än 0,002 m (D.24, Id 23). Det får inte finnas överhäng större än 0,002 m (D.25, Id 24). Inga linjer får korsa sig själv (D.27, Id 26) Inga linjer får överlappa sig själv (D.28, Id 27) Lägesnoggrannhet osäkerhet i positionsangivelser Absolut lägesnoggrannhet osäkerhet i positionsangivelser i förhållande till referenssystemet Delomfattning B Krav på RMS i plan är 5 m för Strandlinje, ej osäkert läge (D.49 Id 47) Krav på RMS i plan är 10 m för strandlinje, osäkert läge (D.49 Id 47) Krav på RMS i höjd är 2 m i höjd för Strandlinje (D.41, Id 39) Delomfattning C (HMK-Standardnivå 1) Krav på RMS i plan är 1 m (D.49 Id 47) Delomfattning D (HMK-Standardnivå 2) Krav på RMS i plan är 0,1 m (D.49 Id 47) Krav på RMS i höjd är 0,1 m (D.41 Id 39) Delomfattning E (HMK-Standardnivå 3) Krav på RMS i plan är 0,05 m (D.49 Id 47) Krav på RMS i höjd är 0,05 m (D.41 Id 39)

62 60 (147) Styrgruppen Metadata Metadata anges på datamängdsnivå enligt den Nationella metadataprofilen (aktuell version). Grundläggande metadata beskriver innehåll i data som kan erhållas samt var och vem som ansvarar för leverans. Titel, referensdatum, språk, ämnesområde, sammanfattning samt kontakt och datum för metadatat är obligatoriskt. För planering, bygglovshantering, miljöarbete, krisarbete, infrastrukturbyggande och fastighetsbildning är aktualitet en mycket viktig parameter. Uttagsdatum för datamängd speglar till viss del aktualitet. Metadata kan anges på objektnivå framförallt när det gäller geometrier (se avsnitt ). Metadata kan även sättas på objektnivå och uttrycks då vanligen som attribut på enskilda objekttyper. I Vatten har inga metadataelement på objektnivå identifierats. Krav 17. Specifikationsuppfyllelse ska anges i metadata för datamängd enligt denna geodataspecifikation.

63 61 (147) Styrgruppen Tillhandahållande Detta kapitel innehåller rekommenderade sätt för att tillhandahålla datamängder enligt denna specifikation. De rekommenderade formaten och leveransmedierna är de som kommer att kunna testas i samband med framtagandet av specifikationen. Användande av andra sätt för tillhandahållande sker utifrån överenskommelse mellan leverantör och mottagare. Det är framförallt aktuella data som ska tillhandahållas via de medium och format som anges i detta kapitel. Historiska data kan med fördel följa denna specifikation men åtkomst behöver inte vara allmän utan kan göras utifrån specialiserade anrop till en tjänst eller via beställning av datauttag från ansvarig part. Beteckning XML (extensible Markup Language) Version 1.0 Specifikation Filstruktur Språk Teckenuppsättning Exempel för tema: Svenska Utf-8 Rekommendation 8. Leverans ska ske enligt Svensk Geoprocess XMLschema.

64 Styrgruppen (147) 10 Datafångst och underhåll Hur geometrisk representation av objekt ska ske är beskrivet i Mätningsanvisningar med sammanställda och fastställa regler för inmätning, skapande av objekt och geometrier för geodata både på en nationell nivå och för geodata som skapas i kommunala verksamheter. I HMK finns kompletterande tekniska anvisningar om mätning och insamling med andra flygburna och markbaserade metoder. Krav 18. Vid insamling av data inom kommunala verksamheter ska lokala SWEREF 99 zoner användas vid mätning för att uppnå tillräcklig lägesosäkerhet. Krav 19. Dokumenterade insamlingsprocesser för kommunal verksamhet ska användas för delomfattningar C, D och E. Rekommendation 9. Kommunala insamlingsprocesser ska utgå ifrån HMK.

65 Styrgruppen (147) 11 Presentationsregler har inga regler för presentation men rekommendationer har tagits fram i geodataspecifikationerna för Bild, Höjd samt Stompunkter. 12 Övrig information

66 64 (147) Styrgruppen Referenser 13.1 HMK Handbok i mät- och kartfrågor HMK-Fotogrammetrisk detaljmätning HMK-Geodatakvalitet HMK-Ordlista HMK-Introduktion Länk till dokument: Standarder och tekniska rapporter utgivna genom SIS Svensk standard SS637008:2015 Geografisk information Vattensystem för nationella tilllämpningar och för Inspires hydrografitema. SIS/TK 489 N247 Geodata- Nationell metadataprofil Specifikation och vägledning version SIS-TR 14:2012 Geografisk information Metadata på svenska SIS-TR 40:2012 Geografisk information Tekniskt ramverk Handbok för Dataproduktspecifikation Internationell standard SS-EN ISO 19107:2005 Geografisk information Modell för att beskriva rumsliga aspekter SS-EN ISO 19108:2005 Geografisk information Modell för att beskriva tidsaspekter SS-EN ISO 19115:2014 Geografisk information Metadata Del 1:Grunder SS-EN ISO 19131:2008 Geografisk information Specifikation av datamängder SS-EN ISO 19156:2013 Geografisk information Observationer och mätningar SS-EN ISO 19157:2013 Geografisk information Datakvalitet 13.3 Övriga referenser Geodataspecifikation Basmodell Geodatapecifikation Markanvändning och Marktäcke Geodatapecifikation Markdetaljer Geodatapecifikation Höjd Geodatapecifikation Stompunkter Mätningsanvisningar () D2.8.I.8_v3.2 INSPIRE Data Specification on Hydrography Technical Guidelines D2.8.III.16 INSPIRE Data Specification on Sea Regions Technical Guidelines

67 65 (147) Styrgruppen Inspire D2.9 Guidelines for the use of Observations & Measurements and Sensor Web Enablement-related standards in INSPIRE Sjöfartsverkets anvisning för sjömätning FSIS-44 W3C XML Schema Language (XSD) OGC Geography Markup Language,

68 Styrgruppen (147) Bilaga A. Test av specifikationsuppfyllelse Genomför följande kontroller och arbetssteg för att kontrollera att leveransen (levererande eller mottagande system) följer Svensk Geoprocess. Avvikelser i leveranser (levererande system) rapporteras i metadata. Kontroll av dataformat/datastruktur Kontrollera mot XML-schema inklusive värdelistor att leverans kan ske i enlighet med dessa (uppdatera krav id mot respektive tema) Kontrollera att obligatoriska attribut och associationer finns med i leverans (krav 1) Kontrollera att informationsmodellens angivelser för multiplicitet följs (krav 2) Kontrollera att värdet i endlifespanversion inte är före värdet i beginlifespan- Version om endlifespanversion anges (krav 10) Kontrollera att klasser generaliserade från SG_BasKlass har id och beginlifespanversion Kontrollera att klasser generaliserade från Inspire-klass har inspireid och beginlifespanversion Kontrollera att attributet lägstagolvnivaforbyggnation anges i meter över havet och i referenssystemet RH2000 (Krav 11) Kontrollera att utökning av tillgängliga egenskaper för observation följer IN- SPIRE ObservableProperties (INSPIRE Generic Conceptual Model Base Models Observation) (krav 12) Kontroll av domänkonsistens Kontrollera att datamängdens värden överensstämmer med de värden som finns uppräknade i värdelistor (krav 3) Kontrollera att utökade värden i värdelistor inte konkurrerar med värden i ursprunglig värdelista (krav 5) Samverka med andra intressenter om utökning av kodlistor (krav 6) Kontrollera att datamängden är levererad tillåtna referenssystem (SWEREF 99 TM inkl. lokala zoner och RH 2000) enligt Basmodell (krav 16) Kontroll av datakvalitet Kontrollera datakvalitet mot specificerade krav i geodataspecifikationen. Kontrollera att alla stomlinjer i ett geometriskt nätverk ligger helt inom ytrepresenterande vattens geometri (krav 13) Kontrollera att avståndet mellan sammankopplade stomlinjers noder i ett geometriskt nätverk aldrig överstiger 0,002 m (krav 14) Kontrollera att avståndet mellan icke sammankopplade stomlinjers noder i ett geometriskt nätverk aldrig understiger 5 m (krav 15) Metadata Kontrollera att specifikationsuppfyllelse är angett i metadata (krav 17)

69 Styrgruppen 67 (147) Bilaga B. Fullständig informationsmodell class FysisktVattenObjekttyper VT_VattenObjekttyper::VT_OversvamningsRiskOmrade + skredrisk: Boolean [0..1] + flodesommotiverarrisk: Real [0..1] + typavflode: VT_OversvamningsRiskFlode + geometrimetadata: GE_GeometriMetadata [0..1] Hydro - Physical Waters::Wetland + inspireid: Identifier + geometry: GM_Surface «voidable» + localtype: LocalisedCharacterString [0..1] + tidal: Boolean «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] VT_VattenObjekttyper::VT_Vatmark + geometrimetadata: GE_GeometriMetadata [0..1] Hydro - Physical Waters::Shore + inspireid: Identifier + geometry: GM_MultiSurface «voidable» + composition: ShoreTypeValue + delineationknown: Boolean «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] VT_VattenObjekttyper::VT_Strand + strandmaterial: VT_StrandMaterial + strandskoning: CharacterString + forekomstavvegetation: Boolean + geometrimetadata: GE_GeometriMetadata [0..1] Hydro - Physical Waters::LandWaterBoundary + geometry: GM_Curve + inspireid: Identifier «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + origin: OriginValue + waterlevelcategory: WaterLevelValue 0..* +bank «voidable» Hydro - Physical Waters::Watercourse «voidable» + condition: ConditionOfFacilityValue [0..1] + delineationknown: Boolean + length: Length + level: VerticalPositionValue + streamorder: HydroOrderCode [0..1] + width: WidthRange constraints {geometryiscurveorsurface} {banksshallbedifferentshoreobjects} {onlymanmadehasconditionattr} Floods_Example_Model::InundatedLand + dateofobservation: DateTime + observedconsequences: ObservedConsequences [1..*] constraints {The generic risk or hazard category is "Flood" for all inundated lands} Hydro - base::hydroobject Hydro - Physical Waters::SurfaceWater + geometry: GM_Primitive + inspireid: Identifier + levelofdetail: MD_Resolution [0..1] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + localtype: LocalisedCharacterString [0..1] + origin: OriginValue + persistence: HydrologicalPersistenceValue + tidal: Boolean AbstractObservedEvent «voidable» + geographicalname: GeographicalName [0..*] + hydroid: HydroIdentifier [0..*] +neighbour «voidable» 0..* +relatedhydroobject 0..* +outlet «voidable» 1..* Hydro - Physical Waters:: StandingWater «voidable» + elevation: Length + meandepth: Length + surfacearea: Area constraints {geometryissurfaceorpoint} +drainsbasin «voidable» 1..* +containsbasin «voidable» 0..* Hydro - Physical Waters::DrainageBasin + geometry: GM_Surface + inspireid: Identifier «voidable» + area: Area + basinorder: HydroOrderCode [0..1] + origin: OriginValue «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] constraints {largestbasinisriverbasin} Hydro - Physical Waters::RiverBasin VT_VattenObjekttyper:: VT_Korsning + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper:: VT_Strandskoning + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] Sea Regions::SeaArea + inspireid: Identifier + seaareatype: SeaAreaTypeClassificationValue [0..1] + extent: MarineExtent [1..*] + parametervalue: ParameterValuePair [0..*] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] +subarea 0..* Hydro - Physical Waters::HydroPointOfInterest + inspireid: Identifier + levelofdetail: MD_Resolution [0..1] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + geometry: GM_Primitive Hydro - Physical Waters::Rapids Hydro - Physical Waters::Crossing «voidable» + type: CrossingTypeValue Hydro - Physical Waters:: ShorelineConstruction Hydro - Physical Waters::FluvialPoint VT_VattenObjekttyper::VT_Hav + geometrimetadata: GE_GeometriMetadata [0..1] Hydro - Physical Waters::Falls VT_VattenObjekttyper:: VT_Skyddsvall + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] Hydro - Physical Waters:: Embankment Hydro - Physical Waters::ManMadeObject + inspireid: Identifier + levelofdetail: MD_Resolution [0..1] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «voidable» + condition: ConditionOfFacilityValue + geometry: GM_Primitive VT_VattenObjekttyper:: VT_Vad + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] Hydro - Physical Waters::Ford Hydro - Physical Waters::Sluice Hydro - Physical Waters::DamOrWeir SG_BasObjekttyper::SG_BasKlass + id: Identifier + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] VT_VattenObjekttyper:: VT_Sluss + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] Hydro - Physical Waters::Lock VT_VattenObjekttyper::VT_YtvattenObservationsPlats + geometri: GM_Object + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_GrundvattenObservationsPlats + geometri: GM_Object + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper:: VT_Ranna + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] VT_VattenObjekttyper:: VT_Dammbyggnad + geometrimetadata: GE_GeometriMetadata [0..1] + coclass: SG_CoClass [0..1] «voidable» + height: Length VT_VattenObjekttyper::VT_Strandlinje + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_Vattendrag + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_VattendragTyp [0..1] + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_StillastaendeVatten + reglerad: Boolean [0..1] + vattendom: URI [0..*] + vattentyp: VT_StillastaendeVattenTyp [0..*] + geometrimetadata: GE_GeometriMetadata [0..1] VT_VattenObjekttyper::VT_Fors + geometrimetadata: GE_GeometriMetadata [0..1] + referensytvatten: CharacterString [0..1] VT_VattenObjekttyper::VT_Vattenfall + geometrimetadata: GE_GeometriMetadata [0..1] + referensytvatten: CharacterString [0..1] Figur 23. Objekttyper för fysiskt vatten. Vita objekttyper är skapade i medan de med beige färg kommer från Inspire. 67

70 Styrgruppen 68 (147) class FysisktVattenerOchKodlistor «datatype» Hydro - Physical Waters::WidthRange + lower: Length + upper: Length «datatype» Sea Regions::MarineExtent + geometry: GM_MultiSurface + waterlevel: WaterLevelValue [0..1] «datatype» Sea Regions::ParameterValuePair + parameter: AbstractObservableProperty + value: Measure «voidable» + validtime: TM_Object «datatype» Hydro - Physical Waters:: HydroOrderCode + order: CharacterString + orderscheme: CharacterString + scope: CharacterString «datatype» Floods_Example_Model::ObservedConsequences + typeofconsequence: ExposedElementCategoryValue + assessmentofconsequence: CharacterString «type» Observable Properties:: AbstractObservableProperty + label: CharacterString [0..*] «datatype» Geographical Names::GeographicalName + spelling: SpellingOfName [1..*] «voidable» + language: CharacterString + nativeness: NativenessValue + namestatus: NameStatusValue + sourceofname: CharacterString + pronunciation: PronunciationOfName + grammaticalgender: GrammaticalGenderValue [0..1] + grammaticalnumber: GrammaticalNumberValue [0..1] «datatype» Geographical Names::SpellingOfName + text: CharacterString «datatype» VT_Vattener:: VT_LagstaGolvnivaForByggnation + lagstavarde: Real + kommun: CharacterString «voidable» + script: CharacterString + transliterationscheme: CharacterString [0..1] «codelist» Hydro - Physical Waters:: WaterLevelValue + equinoctialspringlowwater + higherhighwater + higherhighwaterlargetide + highestastronomicaltide + highesthighwater + highwater + highwatersprings + indianspringhighwater + indianspringlowwater + localdatum + lowerlowwater + lowerlowwaterlargetide + lowestastronomicaltide + lowestlowwater + lowestlowwatersprings + lowwater + lowwaterdatum + lowwatersprings + meanhigherhighwater + meanhigherhighwatersprings + meanhigherlowwater + meanhighwater + meanhighwaterneaps + meanhighwatersprings + meanlowerhighwater + meanlowerlowwater + meanlowerlowwatersprings + meanlowwater + meanlowwaterneaps + meanlowwatersprings + meansealevel + meantidelevel + meanwaterlevel + nearlyhighesthighwater + nearlylowestlowwater + tropichigherhighwater + tropiclowerlowwater «codelist» Hydro - Physical Waters:: CrossingTypeValue + aqueduct + bridge + culvert + siphon «codelist» Hydro - Physical Waters:: HydrologicalPersistenceValue + dry + ephemeral + intermittent + perennial «codelist» Sea Regions::SeaAreaTypeClassificationValue «codelist» Base Types:: ConditionOfFacilityValue + disused + functional + projected + underconstruction + decommissioned «codelist» NaturalRiskZones:: ExposedElementCategoryValue «enumeration» Hydro - Physical Waters::OriginValue natural manmade «codelist» VT_VattenKodlistor:: VT_OversvamningsRiskFlode + dimensionerande flöde årsFlöde årsFlöde «codelist» VT_VattenKodlistor::VT_StrandMaterial + block + sten + klapper + grus + svallgrus + sand + silt + lera + organisk jordaro + morän eller annan osorterad jordart «enumeration» Base Types:: VerticalPositionValue ongroundsurface suspendedorelevated underground «codelist» VT_VattenKodlistor:: VT_StillastaendeVattenTyp + sjö + regleringsmagasin + damm + dagvattendamm + spillvattendamm + lakvattendamm + branddamm «codelist» VT_VattenKodlistor:: VT_VattendragTyp + vattendrag + uträtat vattendrag + kanal + dike Figur 24. er och kodlistor som används i informationsutbytesmodellen för Vatten. Klasser med beige och grön färg kommer från Inspire och vita är skapade för. Många av datatyperna och kodlistorna tillhör attribut som är voidable eller frivilliga. 68

71 69 (147) Styrgruppen class SeaRegions +relatedhydroobject 0..* Areas of Sea Contours e.g. Areas of equal salinity. «codelist» Hydro - Physical Waters::WaterLevelValue + equinoctialspringlowwater + higherhighwater + higherhighwaterlargetide + highestastronomicaltide + highesthighwater + highwater + highwatersprings + indianspringhighwater + indianspringlowwater + localdatum + lowerlowwater + lowerlowwaterlargetide + lowestastronomicaltide + lowestlowwater + lowestlowwatersprings + lowwater + lowwaterdatum + lowwatersprings + meanhigherhighwater + meanhigherhighwatersprings + meanhigherlowwater + meanhighwater + meanhighwaterneaps + meanhighwatersprings + meanlowerhighwater + meanlowerlowwater + meanlowerlowwatersprings + meanlowwater + meanlowwaterneaps + meanlowwatersprings + meansealevel + meantidelevel + meanwaterlevel + nearlyhighesthighwater + nearlylowestlowwater + tropichigherhighwater + tropiclowerlowwater + extent: MarineExtent Sea Regions::Sea Hydro - base::hydroobject «voidable» + geographicalname: GeographicalName [0..*] + hydroid: HydroIdentifier [0..*] +subarea 0..* Sea Regions::SeaArea + inspireid: Identifier + seaareatype: SeaAreaTypeClassificationValue [0..1] + extent: MarineExtent [1..*] + parametervalue: ParameterValuePair [0..*] «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] «OCL» {extent.waterlevel must be meanhighwater : /* Sea is defined at Mean High Water. This constraint can be relaxed if there is not significant tidal variation in water level */ inv: self.extent.waterlevel = 'meanhighwater'} Sea Regions::MarineCirculationZone + zonetype: ZoneTypeValue + extent: MarineExtent «codelist» Sea Regions::ZoneTypeValue «datatype» Sea Regions::MarineExtent + geometry: GM_MultiSurface + waterlevel: WaterLevelValue [0..1] Sea Regions::InterTidalArea + highwaterlevel: WaterLevelValue + lowwaterlevel: WaterLevelValue «codelist» Sea Regions::SeaAreaTypeClassificationValue «datatype» Sea Regions::ParameterValuePair + parameter: AbstractObservableProperty + value: Measure «voidable» + validtime: TM_Object Hydro - Physical Waters::Shore + inspireid: Identifier + geometry: GM_MultiSurface «voidable» + composition: ShoreTypeValue + delineationknown: Boolean «voidable, lifecycleinfo» + beginlifespanversion: DateTime + endlifespanversion: DateTime [0..1] Sea Regions::MarineContour + isoline: MarineIsoline [1..*] + phenomenon: AbstractObservableProperty + validtime: TM_Instant «datatype» Sea Regions::MarineIsoline + geometry: GM_MultiCurve + value: Measure Observation References::ObservationSet + inspireid: Identifier + extent: EX_Extent MarineLayer +sourceobservations 0..* Sea Regions::MarineLayer + segment: ShoreSegment [1..*] «voidable» + waterlevel: WaterLevelValue Sea Regions::Shoreline ::HydroObject + geographicalname: GeographicalName [0..*] + hydroid: HydroIdentifier [0..*] Sea Regions::Coastline Shore and Coast + geometry: GM_Curve Sea Regions::ShoreSegment «voidable» + shoreclassification: ShoreTypeClassificationValue [0..1] + shorestability: ShoreStabilityValue [0..1] «Invariant» {coastline is special case of shoreline at Mean High Water Level : /*Coastline is a special case of shoreline at Mean High Water Level. Coastline is the boundary between land and sea to be used for viewing, discovery and general purpose applications where a land/marine boundary is required. Where there is not significant variation in water level, MSL can be used as a substitute for MHW */} + spelling: SpellingOfName [1..*] Controlled Vocabulary of Sea names «datatype» Geographical Names::GeographicalName «voidable» + language: CharacterString + nativeness: NativenessValue + namestatus: NameStatusValue + sourceofname: CharacterString + pronunciation: PronunciationOfName + grammaticalgender: GrammaticalGenderValue [0..1] + grammaticalnumber: GrammaticalNumberValue [0..1] +sublayer 0..* + geometry: GM_Object [0..1] + validtime: TM_Period Sea Regions::SeaSurfaceArea + surfacetype: SeaSurfaceClassificationValue «codelist» Sea Regions::SeaSurfaceClassificationValue Figur 25. Inspire Sea Regions. använder endast SeaArea och tillhörande datatyp MarineExtent. 69

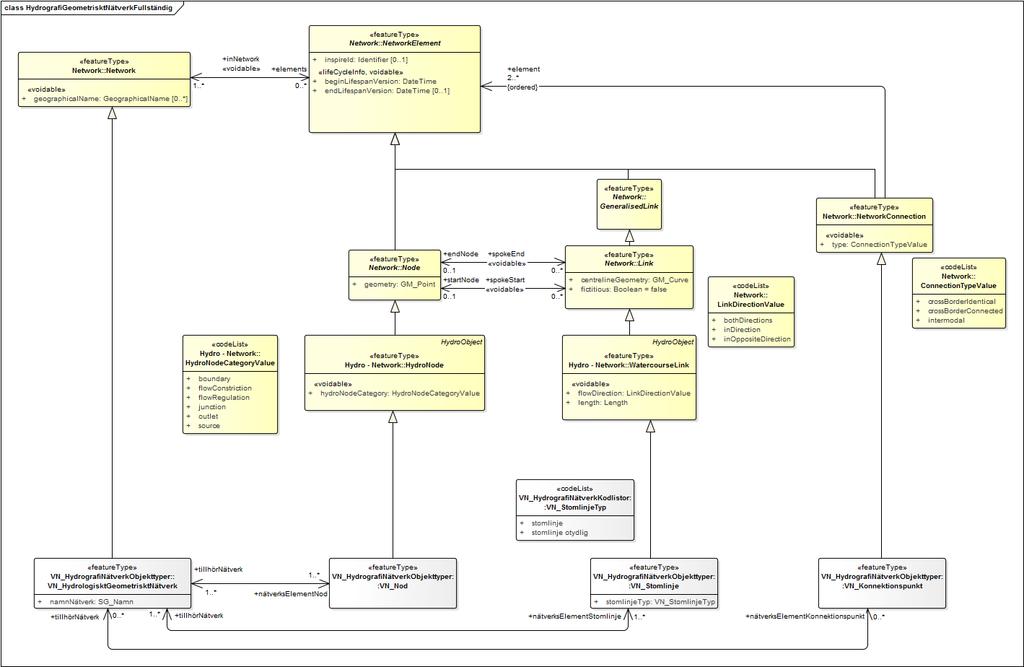

72 Styrgruppen 70 (147) Figur 26. Den geometriska nätverksmodellen inklusive de klasser från Inspire Hydrography som ingår i modellen. 70

73 71 (147) Styrgruppen Bilaga C. Objekttypskatalog Gemensamma klasser från Basmodell Gemensamma klasser från basmodellen som används av Vatten är SG_Datamangd, SG_CoClass, SG_Namn, GE_GeometriMetadata, Identifier samt ett antal kodlistor. Identifier kommer från Inspire Generic Conceptual Model. Dessa klasser beskrivs i dokumentet Basmodell. Vatten VT_VattenDatamangd Stereotype Specialisering featuretype Subklass till: SG_Datamangd. datamängd specificerad inom vilken motsvarar ett exemplar av en dataprodukt Roll Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_StillastaendeVatten Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Vattendrag Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Hav 71

74 Styrgruppen 72 (147) Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_GrundvattenObservationsPlats Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_YtvattenObservationsPlats Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Strand Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_OversvamningsRiskOmrade Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Fors Rollnamn Multiplicitet 0..* bestarav 72

75 Styrgruppen 73 (147) Objekttyp VT_Vattenfall Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Vatmark Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Vad Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Strandskoning Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Korsning Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Skyddsvall Rollnamn bestarav 73

76 Styrgruppen 74 (147) Multiplicitet 0..* Objekttyp VT_Dammbyggnad Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Sluss Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Ranna Rollnamn Multiplicitet 0..* Objekttyp bestarav VT_Strandlinje VT_Hav Stereotype Specialisering featuretype Subklass till: SeaArea. vatten som tar emot vatten från vatten belägna på land och som är sammanhängande med övriga hav Attribut geometrimetadata Multiplicitet

77 Styrgruppen 75 (147) metadata om geometrin för hav GE_GeometriMetadata VT_StillastaendeVatten Stereotype Specialisering featuretype Subklass till: StandingWater. permanent, utbrett reglerat eller oreglerat ytvatten på land utan signifikant strömningshastighet Beskrivning Omfattar såväl naturliga som anlagda vatten. Kommentar Naturliga och skapade förekomster skiljs åt genom attributet "origin" i "SurfaceWater" från Inspire. Attribut Multiplicitet 0..1 reglerad anger om sjön är reglerad. Boolean Multiplicitet 0..* vattendom juridisk handling med beslut om tillåtna nivåer för ett reglerat Ytvatten URI Multiplicitet 0..* vattentyp 75

78 Styrgruppen 76 (147) typ av vatten eller ändamål för anlagt vatten. VT_StillastaendeVattenTyp: sjö regleringsmagasin damm dagvattendamm spillvattendamm lakvattendamm branddamm Multiplicitet 0..1 geometrimetadata metadata om geometrin för stillastående vatten GE_GeometriMetadata VT_Vattendrag Stereotype Specialisering featuretype Subklass till: Watercourse. naturligt eller anlagt rinnande vatten Beskrivning Omfattar såväl naturliga som anlagda vatten. Kommentar Naturliga och skapade förekomster skiljs åt genom attributet "origin" i "SurfaceWater" från Inspire. Täckdiken eller andra täckta vattendrag urskiljs genom attributet "level" i "Watercourse" från Inspire. Attribut Multiplicitet 0..1 reglerad anger om vattendraget är reglerat. 76

79 Styrgruppen 77 (147) Kommentar Attributet level från Inspire med datatyp VerticalPositionValue anger lågvatten- resp högvattennivå. För reglerade vattendrag ska nivåerna i vattendom anges. Boolean Multiplicitet 0..* vattendom juridisk handling med beslut om tillåtna nivåer för ett reglerat Ytvatten URI Multiplicitet 0..1 vattentyp typ av vatten eller ändamål för anlagt vatten. VT_VattendragTyp: vattendrag uträtat vattendrag kanal dike Multiplicitet 0..1 geometrimetadata metadata om geometrin för vattendrag GE_GeometriMetadata VT_Vatmark Stereotype Specialisering featuretype Subklass till: Wetland. 77

80 Styrgruppen 78 (147) dåligt dränerad eller periodisk översvämmad mark där jorden är vattenmättad och vegetationen anpassad till dessa förhållanden Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för våtmark GE_GeometriMetadata VT_Strand Stereotype Specialisering featuretype Subklass till: Shore. den smala remsa av land som ligger i omedelbar kontakt med vattnet och området mellan låg- och högvatten Attribut Multiplicitet 1 strandmaterial det material som stranden består av VT_StrandMaterial: block sten klapper grus svallgrus sand silt lera organisk jordart morän eller annan osorterad jordart strandskoning 78

81 Styrgruppen 79 (147) Multiplicitet 1 erosionsskydd för strandområde CharacterString Multiplicitet 1 forekomstavvegetation anger förekomst av vegetation i strandområdet Boolean Multiplicitet 0..1 geometrimetadata metadata om geometrin för strandområde GE_GeometriMetadata VT_Strandlinje Stereotype Specialisering featuretype Subklass till: LandWaterBoundary. linjen där en landmassa möter vatten Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för våtmark GE_GeometriMetadata VT_Vattenfall Stereotype featuretype 79

82 Styrgruppen 80 (147) Specialisering Subklass till: Falls. vertikalt fallande del av ett vattendrag där vattnet faller från en höjd Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för vattenfall GE_GeometriMetadata Multiplicitet 0..1 referensytvatten referens till id för det ytvattenobjekt där vattenfallet är beläget CharacterString VT_Fors Stereotype Specialisering featuretype Subklass till: Rapids. del av ett strömmande vatten där strömmen accelererar och vattendraget sänker sig snabbt men utan avbrott och där botten inte sluttar tillräckligt för att bilda ett vattenfall Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för fors GE_GeometriMetadata 80

83 Styrgruppen 81 (147) Multiplicitet 0..1 referensytvatten referens till id för det ytvattenobjekt där forsen är belägen CharacterString VT_Ranna Stereotype Specialisering featuretype Subklass till: Sluice. öppen, lutande ledning med en port för att reglera vattenflödet Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för ränna GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst SG_CoClass VT_Sluss Stereotype Specialisering featuretype Subklass till: Lock. ett par eller en serie av portar med syfte att flytta fartyg mellan olika vattennivåer 81

84 Styrgruppen 82 (147) Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för sluss GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst SG_CoClass VT_Dammbyggnad Stereotype Specialisering featuretype Subklass till: DamOrWeir. permanent barriär över ett vattendrag som dämmer upp vatten eller kontrollerar dess flöde Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för dammbyggnad GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst 82

85 Styrgruppen 83 (147) SG_CoClass VT_Skyddsvall Stereotype Specialisering featuretype Subklass till: Embankment. skyddsvall med syfte att förhindra översvämning Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för skyddsvall GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst SG_CoClass VT_Korsning Stereotype Specialisering featuretype Subklass till: Crossing. korsning, där vatten kan passera ovanför eller under ett hinder Attribut geometrimetadata Multiplicitet

86 Styrgruppen 84 (147) metadata om geometrin för korsning GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst SG_CoClass VT_Strandskoning Stereotype Specialisering featuretype Subklass till: ShorelineConstruction. konstruktion som förstärker strandlinje Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för strandskoning GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst SG_CoClass 84

87 Styrgruppen 85 (147) VT_Vad Stereotype Specialisering featuretype Subklass till: Ford. grunt parti i ett vattendrag där fordon kan passera Attribut Multiplicitet 0..1 geometrimetadata metadata om geometrin för vad GE_GeometriMetadata Multiplicitet 0..1 coclass namn på klassifikationssystem för byggd miljö Källa: Svensk Byggtjänst SG_CoClass VT_OversvamningsRiskOmrade Stereotype Specialisering featuretype Subklass till: InundatedLand. område som genom analyser identifierats riskera översvämmas vid höga vattenflöden Attribut Multiplicitet 0..1 skredrisk anger om risk för skred föreligger. Boolean 85

88 Styrgruppen 86 (147) Multiplicitet 0..1 flodesommotiverarrisk flöde som använts vid analys av översvämningsriskområde. Real Multiplicitet 1 typavflode typ av flöde som ligger till grund för analys av översvämningsområde. VT_OversvamningsRiskFlode: dimensionerande flöde 100-årsFlöde 200-årsFlöde Multiplicitet 0..1 geometrimetadata metadata om geometrin för översvämmningsriskområde GE_GeometriMetadata Multiplicitet 0..1 lagstagolvnivaforbyggnation inom kommun minsta tillåtna bygghöjd utifrån översvämningsrisk. Den lägsta höjd över en referensvattenförekomst som nybyggnation tillåts VT_LagstaGolvnivaForByggnation VT_YtvattenObservationsPlats Stereotype featuretype 86

89 Styrgruppen 87 (147) Specialisering Subklass till: SG_BasKlass. vattenplats där observationer, provtagning och/eller mätningar av ytvatten utförs Attribut Multiplicitet 1 geometri geometri för ytvattenobservationsplats GM_Object Multiplicitet 0..1 geometrimetadata metadata om geometrin för ytvattenobservationsplats GE_GeometriMetadata VT_GrundvattenObservationsPlats Stereotype Specialisering featuretype Subklass till: SG_BasKlass. vattenplats där observationer, provtagning och/eller mätningar av grundvatten utförs Attribut Multiplicitet 1 geometri geometri för grundvattenobservationsplats GM_Object 87

90 Styrgruppen 88 (147) Multiplicitet 0..1 geometrimetadata metadata om geometrin för grundvattenobservationsplats GE_GeometriMetadata VT_LagstaGolvnivaForByggnation Stereotype Specialisering datatype inom kommun minsta tillåtna bygghöjd utifrån översvämningsrisk kopplat till översvämningsområde (-n). Den lägsta höjd över en referensvattenförekomst som nybyggnation tillåts. Attribut Multiplicitet 1 lagstavarde värde för lägsta golvnivå för byggnation Real Multiplicitet 1 kommun kommun inom vilken "lägsta golvnivå för byggnation" gäller CharacterString VT_StillastaendeVattenTyp Stereotype Specialisering codelist anger typ av vatten eller ändamål med anlagt vatten. 88

91 Styrgruppen 89 (147) Värden Namn Default value sjö Namn Default value regleringsmagasin Namn Default value damm Namn Default value dagvattendamm Namn Default value spillvattendamm Namn Default value lakvattendamm Namn Default value branddamm 89

92 Styrgruppen 90 (147) VT_VattendragTyp Stereotype Specialisering codelist anger typ av vattendrag Värden Namn Default value vattendrag Namn Default value uträtat vattendrag Namn Default value kanal Namn Default value dike VT_StrandMaterial Stereotype Specialisering codelist det material som stranden består av/är sammansatt av. Värden Namn block 90

93 Styrgruppen 91 (147) Default value Namn Default value sten Namn Default value klapper Namn Default value grus Namn Default value svallgrus Namn Default value sand Namn Default value silt Namn Default value lera 91

94 Styrgruppen 92 (147) Namn Default value organisk jordart Namn Default value morän eller annan osorterad jordart VT_OversvamningsRiskFlode Stereotype Specialisering codelist typ av flöde som ligger till grund för analys av Översvämnings- RiskOmråde Värden Namn Default value dimensionerande flöde Namn Default value 100-årsFlöde Namn Default value 200-årsFlöde Geometriskt Nätverk VN_HydrologisktGeometrisktNatverk Stereotype featuretype 92

95 Styrgruppen 93 (147) Specialisering Subklass till: Network. ett flödesnätverks som representeras av geometrier Attribut Multiplicitet 1 namnnatverk namn på nätverk SG_Namn Roll Rollnamn Multiplicitet 1..* Objekttyp natverkelementnod VN_Nod Rollnamn Multiplicitet 1..* Objekttyp natverkelementstomlinje VN_Stomlinje Rollnamn Multiplicitet 1..* Objekttyp natverkelementkonnektionspunkt VN_Konnektionspunkt VN_Stomlinje Stereotype featuretype 93

96 Styrgruppen 94 (147) Specialisering Subklass till: WatercourseLink. linjegeometri som representerar flödet genom sammanhängande vattenförekomster i ett flödesnätverk Attribut Multiplicitet 1 stomlinjetyp typ av stomlinje VN_StomlinjeTyp VN_Nod Stereotype Specialisering featuretype Subklass till: HydroNode. punkt som används för att bryta en stomlinje eller där flera stomlinjer möts VN_Konnektionspunkt Stereotype Specialisering featuretype Subklass till: NetworkConnection. punkt för anslutning av nätverk över administrativa gränser VN_StomlinjeTyp Specialisering typ av stomlinje 94

97 Styrgruppen 95 (147) Värden Namn Default value stomlinje Namn Default value stomlinje otydlig Importerade klasser från Inspire Generic Conceptual Model - Base Types Enumeration VerticalPositionValue redovisas ej. ConditionOfFacilityValue Specialisering The status of a facility with regards to its completion and use. Värden Namn Default value disused The facility is no longer used, but is not being or has not been decommissioned. Namn Default value functional The facility is functional. Namn Default value projected The facility is being designed. Construction has not yet started. 95

98 Styrgruppen 96 (147) Namn Default value underconstruction The facility is under construction and not yet functional. This applies only to the initial construction of the facility and not to maintenance work. Namn Default value decommissioned The facility is no longer used and is being or has been decommissioned. Importerade klasser från Inspire Hydro-PhysicalWaters och Hydro- Base Enumeration OriginValue redovisas ej. HydroObject Stereotype Specialisering featuretype Superklass för: Wetland, SurfaceWater, HydroPointOfInterest, WatercourseLink, SeaArea, Shoreline, GlacierSnowfield, Shore, InundatedLand, WatercourseSeparatedCrossing, HydroNode, ManMadeObject, WatercourseLinkSequence, DrainageBasin. An identity base for hydrographic (including man-made) objects in the real world. Attribut Multiplicitet 0..* geographicalname A geographical name that is used to identify a hydrographic object in the real world. It provides a 'key' for implicitly associating different representations of the object. GeographicalName Multiplicitet 0..* hydroid 96

99 Styrgruppen 97 (147) An identifier that is used to identify a hydrographic object in the real world. It provides a 'key' for implicitly associating different representations of the object. HydroIdentifier Roll Rollnamn Multiplicitet 0..* Objekttyp relatedhydroobject A related hydrographic object representing the same real-world entity. HydroObject HydroIdentifier Stereotype Specialisering datatype A hydrographic thematic identifier. Attribut Multiplicitet 0..1 classificationscheme A description of the identification scheme (National, European, etc.) being used. CharacterString Multiplicitet 1 localid A local identifier, assigned by some authority. CharacterString 97

100 Styrgruppen 98 (147) Multiplicitet 1 namespace An indicator of the scope for the local identifier. CharacterString SurfaceWater Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: Watercourse, StandingWater. Any known inland waterway body. Attribut Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime Multiplicitet 1 geometry The geometry of the surface water: - either a curve or surface for a watercourse; 98

101 Styrgruppen 99 (147) - either a point or surface for a standing water. GM_Primitive Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 0..1 levelofdetail Resolution, expressed as the inverse of an indicative scale or a ground distance. MD_Resolution Multiplicitet 0..1 localtype Provides 'local' name for the type of surface water. LocalisedCharacterString Multiplicitet 1 origin Origin of the surface water. OriginValue Multiplicitet 1 persistence The degree of persistence of water. HydrologicalPersistenceValue 99

102 Styrgruppen 100 (147) Multiplicitet 1 tidal Identifies whether the surface water is affected by tidal water. Boolean Roll Rollnamn Multiplicitet 0..* Objekttyp neighbour An association to another instance of the same real-world surface water in another data set. SurfaceWater Rollnamn bank Multiplicitet 0..* Objekttyp The bank(s) associated to a surface water. Shore StandingWater Stereotype Specialisering featuretype Subklass till: SurfaceWater. Superklass för: VT_StillastaendeVatten. A body of water that is entirely surrounded by land. geometryissurfaceorpoint /* Standing water geometry may be a surface or point */ inv: self.geometry.oclistypeof(gm_surface) or self.geometry.oclistypeof(gm_point) Attribut elevation Multiplicitet 1 100

103 Styrgruppen 101 (147) Elevation above mean sea level. Length Multiplicitet 1 meandepth Average depth of the body of water. Length Multiplicitet 1 surfacearea Surface area of the body of water. Area Watercourse Stereotype Specialisering featuretype Subklass till: SurfaceWater. Superklass för: VT_Vattendrag. A natural or man-made flowing watercourse or stream. banksshallbedifferentshoreobjects /*The shores on either side of a watercourse shall be provided (using the bank property) as two separate Shore objects.*/ geometryiscurveorsurface /* Watercourse geometry may be a curve or surface */ inv: self.geometry.oclistypeof(gm_curve) or self.geometry.oclistypeof(gm_surface) onlymanmadehasconditionattr /* A condition attribute may be specified only for a man-made watercourse */ inv: (self->count(condition)=1) implies (self.origin=origintype::manmade) 101

104 Styrgruppen 102 (147) Attribut Multiplicitet 0..1 condition The state of planning, construction, repair, and/or maintenance of a watercourse. ConditionOfFacilityValue Multiplicitet 1 delineationknown An indication that the delineation (for example: limits and information) of a spatial object is known. Boolean Multiplicitet 1 length Length of the watercourse. Length Multiplicitet 1 level Vertical location of watercourse relative to ground. VerticalPositionValue Multiplicitet 0..1 streamorder Number (or code) expressing the degree of branching in a stream system. HydroOrderCode 102

105 Styrgruppen 103 (147) Multiplicitet 1 width Width of watercourse (as a range) along its length. WidthRange Shore Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: InterTidalArea, VT_StrandOmrade. The narrow strip of land in immediate contact with any body of water including the area between high and low water lines. Attribut Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 1 geometry The geometry of the shore. GM_MultiSurface Multiplicitet 1 composition The primary type(s) of material composing a spatial object, exclusive of the surface. ShoreTypeValue 103

106 Styrgruppen 104 (147) Multiplicitet 1 delineationknown An indication that the delineation (for example: limits and information) of a spatial object is known. Boolean Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime LandWaterBoundary Stereotype Specialisering featuretype Superklass för: VT_Strandlinje. The line where a land mass is in contact with a body of water. Attribut Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. 104

107 Styrgruppen 105 (147) DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime Multiplicitet 1 geometry The geometry of the land-water boundary, as a curve. GM_Curve Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 1 origin Origin of the land-water boundary. OriginValue Multiplicitet 1 waterlevelcategory Water-level defining the land-water boundary. WaterLevelValue 105

108 Styrgruppen 106 (147) Wetland Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: VT_Vatmark. A poorly drained or periodically flooded area where the soil is saturated with water, and vegetation is supported. Attribut Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 1 geometry The geometry of the wetland, as a surface. GM_Surface Multiplicitet 0..1 localtype Provides 'local' name for the type of wetland. LocalisedCharacterString Multiplicitet 1 tidal Identifies whether the wetland is affected by tidal water. Boolean 106

109 Styrgruppen 107 (147) Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime DrainageBasin Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: RiverBasin. Area having a common outlet for its surface runoff. largestbasinisriverbasin /* A river basin may not be contained in any other basin */ inv: self.containsbasin->forall(c not c.oclistypeof(riverbasin)) Attribut Multiplicitet 1 area Size of the drainage basin area. Area Multiplicitet 0..1 basinorder 107

110 Styrgruppen 108 (147) Number (or code) expressing the degree of branching/dividing in a drainage basin system. HydroOrderCode Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime Multiplicitet 1 geometry The geometry of the drainage basin, as a surface. GM_Surface Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 1 origin 108

111 Styrgruppen 109 (147) Origin of the drainage basin. OriginValue Roll Rollnamn Multiplicitet 0..* Objekttyp containsbasin A smaller sub-basin contained within a larger basin. DrainageBasin Rollnamn outlet Multiplicitet 1..* Objekttyp The surface water outlet(s) of a drainage basin. SurfaceWater RiverBasin Stereotype Specialisering featuretype Subklass till: DrainageBasin. The area of land from which all surface run-off flows through a sequence of streams, rivers and, possibly, lakes into the sea at a single river mouth, estuary or delta. HydroPointOfInterest Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: FluvialPoint A natural place where water appears, disappears or changes its flow. 109

112 Styrgruppen 110 (147) Attribut Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime Multiplicitet 1 geometry The geometry of the hydro point of interest, as a point, curve or surface. GM_Primitive Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 0..1 levelofdetail Resolution, expressed as the inverse of an indicative scale or a ground distance. MD_Resolution 110

113 Styrgruppen 111 (147) FluvialPoint Stereotype Specialisering featuretype Subklass till: HydroPointOfInterest. Superklass för: Rapids, Falls. A hydro point of interest that affects the flow of a watercourse. Falls Stereotype Specialisering featuretype Subklass till: FluvialPoint. Superklass för: VT_Vattenfall. A vertically descending part of a watercourse where it falls from a height. Attribut Multiplicitet 1 height Distance measured from the lowest point of the base at ground or water level (downhill side/downstream side) to the tallest point of the spatial object. Length Rapids Stereotype Specialisering featuretype Subklass till: FluvialPoint. Superklass för: VT_Fors. Portions of a stream with accelerated current where it descends rapidly but without a break in the slope of the bed sufficient to form a waterfall. 111

114 Styrgruppen 112 (147) ManMadeObject Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: Ford, Crossing, Sluice, ShorelineConstruction, Embankment, Lock, DamOrWeir. An artificial object which lies inside a body of water and has one of the following types of function: - Retains the water; - Regulates the quantity of water; - Alters the course of the water; - Allows watercourses to cross each other. Attribut Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 1 condition The state of planning, construction, repair, and/or maintenance of the structures and/or equipment comprising a facility and/or located at a site, as a whole. ConditionOfFacilityValue Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. 112

115 Styrgruppen 113 (147) DateTime Multiplicitet 1 geometry The geometry of the man-made object, as a point, curve or surface. GM_Primitive Multiplicitet 1 inspireid External object identifier of the spatial object. Identifier Multiplicitet 0..1 levelofdetail Resolution, expressed as the inverse of an indicative scale or a ground distance. MD_Resolution Crossing Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Korsning. A man-made object allowing the passage of water above or below an obstacle. Attribut type Multiplicitet 1 113

116 Styrgruppen 114 (147) The type of physical crossing. CrossingTypeValue DamOrWeir Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Dammbyggnad. A permanent barrier across a watercourse used to impound water or to control its flow. Embankment Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Skyddsvall. A man-made raised long mound of earth or other material. Ford Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Vad. A shallow part of a watercourse used as a road crossing. Lock Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Sluss. 114

117 Styrgruppen 115 (147) An enclosure with a pair or series of gates used for raising or lowering vessels as they pass from one water level to another. ShorelineConstruction Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Strandskoning. An artificial structure attached to land bordering a body of water and fixed in position. Sluice Stereotype Specialisering featuretype Subklass till: ManMadeObject. Superklass för: VT_Ranna. An open, inclined conduit fitted with a gate for regulating water flow. HydroOrderCode Stereotype Specialisering datatype A hydrologically meaningful 'order code' for ordering hierarchies of watercourses and drainage basins. Attribut Multiplicitet 1 order Number (or code) expressing the degree of branching or dividing in a stream or drainage basin system. CharacterString 115

118 Styrgruppen 116 (147) Multiplicitet 1 orderscheme A description of the concept for ordering. CharacterString Multiplicitet 1 scope An indicator of the scope or origin for an order code (including whether it is national, supranational or European). CharacterString WidthRange Stereotype Specialisering datatype The range of a watercourse's horizontal width along its length. Attribut Multiplicitet 1 lower Lower bound of width. Length Multiplicitet 1 upper Upper bound of width. Length 116

119 Styrgruppen 117 (147) HydrologicalPersistenceValue Stereotype Specialisering codelist Categories of hydrological persistence of a body of water. Värden Namn Default value dry Filled and/or flowing infrequently, generally only during and/or immediately after heavy precipitation. Namn Default value ephemeral Filled and/or flowing during and immediately after precipitation. Namn Default value intermittent Filled and/or flowing for part of the year. Namn Default value perennial Filled and/or flowing continuously throughout the year as its bed lies below the water table. WaterLevelValue Stereotype Specialisering codelist 117

120 Styrgruppen 118 (147) The tidal datum / waterlevel to which depths and heights are referenced. Kommentar CrossingTypeValue Stereotype Specialisering codelist Man-made physical watercourse crossing types. Värden Namn Default value aqueduct A pipe or artificial channel that is designed to transport water from a remote source, usually by gravity, for freshwater supply, agricultural, and/or industrial use. Namn Default value bridge A structure that connects two locations and provides for the passage of a transportation route over a terrain obstacle. Namn Default value culvert An enclosed channel for carrying a watercourse under a route. Namn Default value siphon A pipe used for conveying liquid from one level to a lower level, using the liquid pressure differential to force a column of the liquid up to a higher level before it falls to the outlet. 118

121 119 (147) Styrgruppen Importerade klasser från Inspires generella och hydrografiska nätverksmodeller Här har endast tagits med klasser från Inspires modeller som importerats till Svensk geoprocess modell för vattennätverk. WatercourseLink Stereotype Specialisering featuretype Subklass till: Link, HydroObject. Superklass för: VN_Stomlinje. A segment of a watercourse within a hydrographic network. Attribut flowdirection Multiplicitet 1 Direction of water flow in the segment relative to digitization of segment geometry. LinkDirectionValue length Multiplicitet 1 Length of network segment. Length HydroNode Stereotype Specialisering featuretype Subklass till: Node, HydroObject. Superklass för: VN_Nod. A node within the hydrographic network. 119

122 120 (147) Styrgruppen Attribut hydronodecategory Multiplicitet 1 Nature of the hydro node. HydroNodeCategoryValue HydroNodeCategoryValue Stereotype codelist Specialisering Defines categories for different types of hydrographic network nodes. Värden Namn boundary Node used to connect different networks. Default value Namn flowconstriction A network node unrelated to the network topology per se, but associated with a hydrographic point of interest or facility, or a man-made object, that affects the network flow. Default value Namn flowregulation A network node unrelated to the network topology per se, but associated with a hydrographic point of interest or facility, or a man-made object, that regulates the network flow. 120

123 121 (147) Styrgruppen Default value Namn Default value junction Node where three or more links are coincident. Namn Default value outlet Ending node of a series of interconnected links. Namn source Starting node of a series of interconnected links. Default value Network Stereotype Specialisering featuretype Superklass för: UtilityNetwork, TransportNetwork, VN_HydrologisktGeometrisktNätverk. A network is a collection of network elements. Attribut geographicalname Multiplicitet 0..* Geographical name for this network. Kommentar Använd istället namnattributet på subtypen VN_Hydrologiskt- GeometrisktNätverk. GeographicalName 121

124 122 (147) Styrgruppen Relationer Typ Association Roll 1..* Network elements 0..* NetworkElement NetworkElement Stereotype Specialisering featuretype Superklass för: GeneralisedLink, NetworkArea, NetworkConnection, Node, LinkSet, GradeSeparatedCrossing, Transport- Point. Abstract base type representing an element in a network. Every element in a network provides some function that is of interest in the network. Attribut beginlifespanversion Multiplicitet 1 Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime inspireid Multiplicitet 0..1 External object identifier of the spatial object. Identifier 122

125 123 (147) Styrgruppen endlifespanversion Multiplicitet 0..1 Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime Relationer Typ Roll Association NetworkConnection element 2..* NetworkElement Typ Roll Association CrossReference element 2 NetworkElement Typ Roll Association NetworkReference element 1 NetworkElement Typ Association Roll 1..* Network elements 0..* NetworkElement 123

126 124 (147) Styrgruppen Node Stereotype featuretype Specialisering Subklass till: NetworkElement. Superklass för: UtilityNode, TransportNode, HydroNode. Represents a significant position in the network that always occurs at the beginning or the end of a link. Attribut geometry Multiplicitet 1 The location of the node. GM_Point Relationer Typ Association Roll 0..* Link startnode 0..1 Node Typ Association Roll 0..* Link endnode 0..1 Node Typ Roll Association NodeLocationReference node 1 124

127 125 (147) Styrgruppen Node GeneralisedLink Stereotype Specialisering featuretype Subklass till: NetworkElement. Superklass för: Link, LinkSequence. Abstract base type representing a linear network element that may be used as a target in linear referencing. Relationer Typ Aggregation Roll 1..* GeneralisedLink LinkSet Link Stereotype Specialisering featuretype Subklass till: GeneralisedLink. Superklass för: UtilityLink, TransportLink, WatercourseLink. Curvilinear network element that connects two positions and represents a homogeneous path in the network. The connected positions may be represented as nodes. Attribut centrelinegeometry Multiplicitet 1 The geometry that represents the centreline of the link. GM_Curve 125

128 126 (147) Styrgruppen fictitious Multiplicitet 1 Indicator that the centreline geometry of the link is a straight line with no intermediate control points unless the straight line represents the geography in the resolution of the data set appropriately. Boolean Relationer Typ Roll Association GradeSeparatedCrossing element 2..* Link Typ Association Roll 0..* Link startnode 0..1 Node Typ Association Roll 0..* DirectedLink link 1 Link Typ Association Roll 0..* Link endnode 126

129 127 (147) Styrgruppen 0..1 Node NetworkConnection Stereotype Specialisering featuretype Subklass till: NetworkElement. Superklass för: VN_Konnektionspunkt. Represents a logical connection between two or more network elements in different networks. Elements in different networks /* All elements have to be in different networks */ inv: element->forall( e1, e2 e1<>e2 implies e1.innetwork- >excludesall(e2.innetwork) ) Attribut type Multiplicitet 1 Categorisation of the network connection. ConnectionTypeValue Relationer Typ Roll Association NetworkConnection element 2..* NetworkElement ConnectionTypeValue Stereotype codelist Specialisering Types of connections between different networks. 127

130 128 (147) Styrgruppen Värden Namn crossborderidentical Connection between two network elements in different networks of the same type, but in adjacent areas. The referenced network elements represent the same real-world phenomena. Default value Namn crossborderconnected Connection between two network elements in different networks of the same type, but in adjacent areas. The referenced network elements represent the different, but spatially connected real-world phenomena. Default value Namn intermodal Connection between two network elements in different transport networks that use a different transport mode. The connection represents a possibility for the transported media (people, goods, etc.) to change from one transport mode to another. Default value LinkDirectionValue Stereotype codelist Specialisering List of values for directions relative to a link Värden Namn bothdirections In both directions. 128

131 129 (147) Styrgruppen Default value Namn Default value indirection In direction of the link. Namn Default value inoppositedirection In the opposite direction of the link. Importerade klasser från SeaRegions Här har endast tagits med klasser från Inspires modeller som importerats till Svensk geoprocess. SeaArea Stereotype Specialisering featuretype Subklass till: HydroObject. Superklass för: MarineCirculationZone, Sea, VT_Hav. An area of sea defined according to its physical and chemical characteristics. It may have multiple geometries (extent) to represent different tidal states. Attribut Multiplicitet 1 inspireid "External object identifier of the spatial object.". Identifier Multiplicitet 0..1 seaareatype 129

132 Styrgruppen 130 (147) Type of the sea area according to the classifications in the SeaAreaTypeClassificationValue codelist. e.g. Estuary SeaAreaTypeClassificationValue extent Multiplicitet 1..* The extent of the Sea Area at a particular tidal state. MarineExtent Multiplicitet 0..* parametervalue A value of some parameter assigned to the SeaArea. E.g. Annual Mean Sea Surface Temperature = 12 degrees Celsius ParameterValuePair Multiplicitet 1 beginlifespanversion Date and time at which this version of the spatial object was inserted or changed in the spatial data set. DateTime Multiplicitet 0..1 endlifespanversion Date and time at which this version of the spatial object was superseded or retired in the spatial data set. DateTime Roll Rollnamn 130

133 Styrgruppen 131 (147) Multiplicitet Objekttyp SeaArea MarineExtent Stereotype Specialisering datatype The extent of a sea area for a given tidal state Attribut Multiplicitet 1 geometry The geometry of the Marine Extent. GM_MultiSurface Multiplicitet 0..1 ParameterValuePair waterlevel Water level at which the extent is valid. WaterLevelValue Stereotype Specialisering datatype A parameter value pair contains a value of some observed property. e.g. Annual Mean Sea Surface Temperature. Attribut parameter 131

134 Styrgruppen 132 (147) Multiplicitet 1 A definition of the observed parameter (e.g. mean temperature). AbstractObservableProperty Multiplicitet 1 value the value of the observed parameter, e.g. 12 degrees Celsius. Measure Multiplicitet 1 validtime The time for which the attributed value is valid. This may be a time instant or a duration. TM_Object SeaAreaTypeClassificationValue Stereotype Specialisering codelist Classification type of the SeaArea, e.g. estuary, openocean Kommentar 132

135 Styrgruppen 133 (147) Bilaga D. Kodlistor class Kodlistor «codelist» VT_VattenKodlistor:: VT_StillastaendeVattenTyp + sjö + regleringsmagasin + damm + dagvattendamm + spillvattendamm + lakvattendamm + branddamm «codelist» VT_VattenKodlistor::VT_StrandMaterial + block + sten + klapper + grus + svallgrus + sand + silt + lera + organisk jordart + morän eller annan osorterad jordart «codelist» VT_VattenKodlistor:: VT_VattendragTyp + vattendrag + uträtat vattendrag + kanal + dike «codelist» VT_VattenKodlistor:: VT_OversvamningsRiskFlode + dimensionerande flöde årsFlöde årsFlöde «codelist» VN_HydrografiNatverkKodlistor:: VN_StomlinjeTyp + stomlinje + stomlinje otydlig «enumeration» Hydro - Physical Waters::OriginValue natural manmade «codelist» Hydro - Physical Waters:: CrossingTypeValue + aqueduct + bridge + culvert + siphon «codelist» Hydro - Physical Waters:: HydrologicalPersistenceValue + dry + ephemeral + intermittent + perennial «codelist» Base Types:: ConditionOfFacilityValue + disused + functional + projected + underconstruction + decommissioned «enumeration» Base Types:: VerticalPositionValue ongroundsurface suspendedorelevated underground Figur 27. Kodlistor som används i Vatten. Ytterligare kodlistor från Inspire som i normalfallet inte används i har utelämnats i figuren. 133

136 134 (147) Styrgruppen Bilaga E. Krav och rekommendationer Sammanställning av alla krav och rekommendationer som förekommer i textform för Vattendata. Bilaga E1. Krav Krav 1. Krav 2. Krav 3. Krav 4. Krav 5. Krav 6. Krav 7. Krav 8. Krav 9. Krav 10. Krav 11. Krav 12. Krav 13. Krav 14. Krav 15. Krav 16. Krav 17. Informationsmodellens obligatoriska attribut och associationer ska finnas med i datamängd enligt denna geodataspecifikation. 24 Informationsmodellens angivelser om multiplicitet ska följas för datamängder enligt denna geodataspecifikation. 24 Endast värden från kodlistor ska användas för attribut vars typ är en kodlista. 24 Kodlistor är utökningsbara. Utökad kodlista ska tillhandahållas av ansvarig part. 24 Koder/värden i utökade kodlistor ska inte stå i konflikt med värden i ursprunglig kodlista. 24 Utökning av kodlistor ska ske i samverkan mellan alla identifierade intressenter. 24 Alla vektorobjekt i en datamängd enligt denna geodataspecifikation ska ha en identifierare (Id). 25 Identifierare ska vara av typen Identifier [Inspire - Generic conceptual model BaseTypes]. 25 Identifieraren ska vara unik och stabil över objektets livstid. [Inspire Base Types:Identifier, note 3]. 25 Då attributet endlifespanversion förekommer får dess värde inte inträffa före värdet attributet beginlifespanversion. 26 Lägsta golvhöjd för byggnation ska anges som höjd över havet i RH Vid utökning av tillgängliga egenskaper för observation ska INSPIRE ObservableProperties [INSPIRE Generic conceptual model Base Models Observation] användas. 54 Stomlinjer ska alltid ligga inom ytrepresenterade vattens geometri. 55 I ett nätverk ska inga glapp större än 0,002 m finnas mellan stomlinjer som ska sitta ihop. 56 Om stomlinjer i nätverk inte ska sitta ihop ska avståndet dem emellan vara större än 5 m. 56 Datamängder enligt denna geodataspecifikation ska tillhandahållas med referenssystem Sweref 99 inklusive dess lokala zoner och RH Specifikationsuppfyllelse ska anges i metadata för datamängd enligt denna geodataspecifikation

137 135 (147) Styrgruppen Krav 18. Krav 19. Vid insamling av data inom kommunala verksamheter ska lokala SWEREF 99 zoner användas vid mätning för att uppnå tillräcklig lägesosäkerhet. 62 Dokumenterade insamlingsprocesser för kommunal verksamhet ska användas för delomfattningar C, D och E. 62 Bilaga E2. Rekommendationer Rekommendation 1. Rekommendation 2. Rekommendation 3. Rekommendation 4. Rekommendation 5. Rekommendation 6. Rekommendation 7. Gemensamma kodlistor ska förvaltas av Lantmäteriet. 24 LocalId som är ett attribut till typen Identifier ska vara av typen UUID [ISO/IEC :2005]. 25 Datum, för när objekt skapades i databas hos ansvarig part, ska användas för attributet beginlifespanversion och alla objekt i en datamängd enligt denna geodataspecifikation. 26 Vattendrag ska representeras av antingen ytgeometri eller linjegeometri. 39 Stillastående vatten ska representeras av ytgeometri. 39 Attributet osakertlage i geometrimetadata ska användas för att beteckna diffus strandlinje. 45 Attributet referensytvatten ska användas för Fors och Vattenfall om geometri saknas. 48 Rekommendation 8. Leverans ska ske enligt Svensk Geoprocess XML-schema. 61 Rekommendation 9. Kommunala insamlingsprocesser ska utgå ifrån HMK

138 Styrgruppen 136 (147) Bilaga F. Observationsexempel object VattenObserv ationexempel Storsjön :WS_WaterBody referencewaterbody +place 0..* Plats 1 :SG_YtvattenObservationsPlats Ekoloda :Process +featureofinterest +generatedobservation 0..* +procedure 1 ProcessUsed Observation 2 : OM_Observ ation +observedproperty «union» Djup :YtvattenEgenskap +result Range «Type» 6 :Any Figur 28. Observation av djup i en Sjö object HydrografiObserv ationexempel_2 Lillån :SG_Vattendrag Mätplatsen : SG_Ytv attenobserv ationsplats +featureofinterest Observation 3 :OM_Observation +generatedobservation 0..* 1 ProcessUsed Ytflottör : OM_Process +procedure +observedproperty «union» Flöde :SG_YtvattenEgenskap Range «datatype» Väder :NamedValue +result «Type» 100 :Any Figur 29. Observation av flöde i ett vattendrag 136

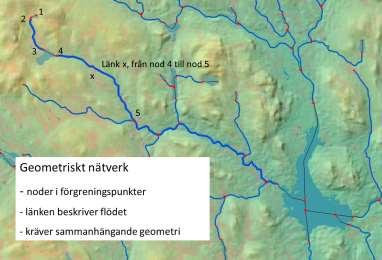

139 Styrgruppen 137 (147) Bilaga G. Beskrivning av geometriskt och logiskt nätverk Nedan ges en av ett geometriskt och ett logiskt nätverk. Geometriskt nätverk Inspires dataspecifikation för Hydrografi använder ett geometriskt nätverk. Det beskriver det traditionella sättet att hantera ett nätverk med stomlinjer som representerar flödet och kopplas ihop via noder. Det är även möjligt att ha med en koppling till de vattenobjekt en stomlinje tillhör. Figur 30 ger en illustration av det geometriska nätverket. Figur 30 Geometriskt nätverk Det geometriska nätverket förutsätter en sammanhängande geometri, dvs. det får inte finnas några glapp mellan sjöar och vattendrag eller mellan delar av ett vattendrag. Genom sjöar och breda vattendrag som representeras som en yta skapas det stomlinjer. Stomlinjen och vattendrag som representeras som en linje blir länkarna i nätverket. Noder skapas i förgreningspunkterna. 137

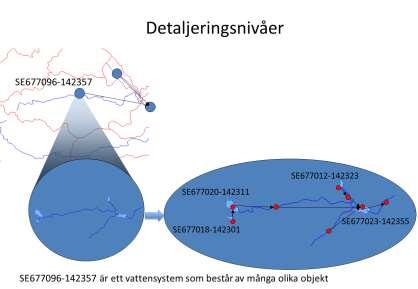

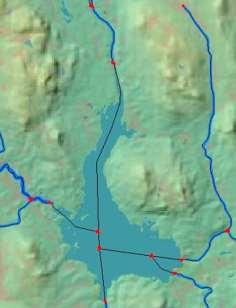

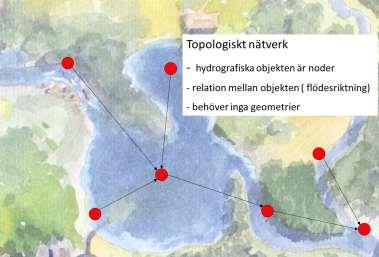

140 Styrgruppen 138 (147) stomlinje noder Figur 31 Stomlinjer och noder i ett geometriskt nätverk Ett geometriskt nätverk används ofta vid modelleringar och analyser. Det kan relativt enkelt översättas till ett logiskt nätverk. Däremot går det inte att visa samband mellan detaljeringsnivåer med ett geometriskt nätverk. Det är även svårare att visa samband mellan ytvatten och grundvatten. Logiskt nätverk Vattensystemstandarden använder ett logiskt nätverk och illustreras i Figur 32. Figur 32 Logiskt nätverk 138
