2 SVERIGES KOMMUNER OCH LANDSTING UPPHOVSMAN Dokumentnummer Beteckning Dnr /3032 DOKUMENTANSVARIG Åsa Sehlstedt, Lantmäteriet Höjd DOKUMENTDATUM VERSION Version FASTSTÄLLD VERSION DOKUMENTDATUM ÄNDRING NAMN Grundversion framtagen Kompletterad med punkthöjder och nivåkurvor Slutversion från projektet Svensk geoprocess Modeller anpassade till XMLscheman samt rättningar. Bilaga A. Synkronisering mot andra teman. Förenklingar. Uppdragsledare: Åsa Sehlstedt (Lantmäteriet) Arbetsgrupp: Alexander Winkler (Göteborgs stad) Mathias Linell (Järfälla kommun) Mikael Johansson (Linköpings kommun) Joakim Fransson (Trafikverket) Andreas Berg (Lantmäteriet) Elin Skoog (Lantmäteriet) Mirja Dellgar Hagström (Lantmäteriet) Alexander Winkler (Göteborgs stad) Marie Malmberg (Falu kommun) Andreas Rönnberg (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Åsa Sehlstedt (Lantmäteriet) Andreas Rönnberg (Lantmäteriet) Projektet avslutades juni 2016 och Samverkan ansvarar nu för förvaltning och vidareutveckling av geodataspecifikationerna. XML-scheman finns tillgängliga för tester på hemsida

3 1 (215) Styrgruppen Samverkan Svensk Geoprocess I samverkansprojektet utarbetades geodataspecifikationer för nio utvalda geodatateman. Målet med arbetet var att kunna leverera enhetliga geodata oavsett administrativa gränser, vilket bidrar till enklare och effektivare myndighetsutövning för till exempel planarbete, fastighetsbildning och bygglovshantering, miljöoch krisarbete samt infrastrukturbyggande. Figur 1. bidrar med geodatateman till Samhällsbyggnadskartor. För att nå målen ingår även en samverkansprocess där samverkansaktiviteter beskrivs och där geodataspecifikationen används i processtegen. Arbetet med att utforma och förvalta specifikationerna bedrivs i samverkan mellan kommuner, Lantmäteriet och beroende på tema andra berörda myndigheter.

4 2 (215) Styrgruppen Introduktion till Specifikationens dokumentation baseras i stort på standarden SS-EN ISO 19131:2008, Geografisk information Specifikation av datamängder även om avsteg görs. Specifikationen utnyttjar både internationella och svenska standarder samt är i möjligaste mån överensstämmande med Inspires dataspecifikationer för motsvarande geodatateman. Geodataspecifikationen för Höjd är ett dokument som tagits fram i samverkan mellan SKL, Lantmäteriet och kommunerna. Specifikationen innehåller informationsutbytesmodeller och krav på geodata som beskriver höjddata inklusive djupdata. Geodataspecifikationen skildrar tillsammans med processen ett framtida scenario av temat Höjd och ett arbetsflöde där flera aktörer samverkar för att effektivisera samhällsbyggnadsprocessen. Processen innehåller en redogörelse av hur samverkan kring insamling, lagring och tillhandahållande ska gå till och har tagits fram inom. Med termen Höjddata, skrivet med versal som första bokstav, avses de höjd- och djupdata som följer denna specifikation. Enligt nationella metadataprofilen avser höjddata höjd över eller under havsytan. Termen höjdmodell avser i denna specifikation modeller över och under vattenytan. Höjdprojekt Punktmoln Radardata Höjdmodell (markmodell ytmodell) Terrester mätning Vektordata Laserdata Bildmatchning Grid TIN Höjd- och djuppunkter Brytlinjer Höjd- och djupkurvor Flygfarkost Fordon och Mark Punktmoln, fotogrammetri, terrester mätning Fotogrammetri mm Höjdmodell, fotogrammetri Figur 2. Avgränsning av temat Höjd. De grå rutorna visar höjddata som inte beskrivs i denna specifikation, men som är möjliga att lägga till senare. Vektordata kan hämtas ur indata vars insamlingsmetod inte beskrivs i specifikationen. Understa raden visar ursprung. Geodataspecifikationen avser höjdinformation som Lantmäteriet, kommunerna och övriga aktörer t.ex. entreprenörer och andra statliga myndigheter utbyter information om. Djupdata nämns bara sporadiskt i arna. Specifikationen omfattar i dagsläget höjddata från flygburen laserskanning, bildmatchning och fotogrammetrisk mätning samt vidareutvecklat höjddata i form av punktmoln, höjdmodeller i Grid och TIN, höjd- och djuppunkter, brytlinjer samt höjd- och djupkurvor. Höjdmodeller omfattar både mark- och ytmodeller. Geodataspecifikationen kan utökas med fler typer av höjddata än de som beskrivs i denna version av specifikationen. Flygburen laserskanning är för närvarande den förhärskande insamlingsmetoden för höjdinformation för vidare produktion av punktmoln och höjdmodeller.

5 3 (215) Styrgruppen De data som skapas från insamlingsmetoderna bildmatchning och fotogrammetrisk mätning kan vara komplement till flygburen laserskanning vid ajourhållning och skapande av höjdmodell. Det förekommer också att produkter baseras helt och hållet på dessa metoder. Specifikationen går också att tillämpa på djupdata (batymetri) såsom skanning med grön laser för punktmoln och djupmodeller. Emellertid saknas rena djupmätningsmetoder i en kodlista för insamlingsmetoder vilket bör kompletteras till kommande versioner. Metadata från insamlingsmetoder såsom radar, terrester mätning, laserskanning från fordon eller mark, ingår inte i geodataspecifikationen, men punktmoln, höjd- och djuppunkter, brytlinjer och höjdmodeller som beskrivs kan ändå vara insamlade med dessa metoder. Vidarebearbetade höjdprodukter såsom terrängskuggning och lutningsbilder ingår inte. Informationsutbytesmodeller för Höjddata redovisas i avsnitt 5. Informationsutbytesmodellerna innehåller en grafisk i UML (Unified Modelling Language) samt en objekttypskatalog med ingående objekttyper, deras attribut och relationer till andra objekttyper. Vilka objekttyper och attribut som är obligatoriska eller frivilliga framgår såväl av UML-modellen som av objekttypskatalogen. Informationsutbytesmodellerna är i stor utsträckning baserad på informationsmodellerna från Lantmäteriet samt INSPIRE Data Specification on Elevation. Specifikationen har koordinerats med HMK Handbok i mät- och kartfrågor. Specifikationer, informationsutbytesmodeller och XML-scheman som tas fram i Svensk geoprocess är tänkta att kunna användas för utbyte av geodata i många olika sammanhang. Detta medför att de i mångt och mycket har karaktären av en bruttolista av allt som kan tänkas utbytas enligt specifikationernas teman. Verksamhetsregler som i många fall kan ses som tekniska realiseringar av avtal eller överenskommelser är inte en del av då det skulle begränsa möjliga användningsområden för specifikationer med mera. Detta innebär dock att man i många fall kommer att behöva göra begränsningar av vad ur specifikationer som får utbytas och tydligare regler kring hur detta ska ske. Visar det sig att samma begränsningar och striktare regler kring utbyte återkommer i många fall nationellt sett så är det en fråga för Samverkan att besluta om dessa begränsningar och striktare regler ska införlivas i specifikationer, informationsutbytesmodeller och XML-scheman. Krav på Höjddata uttrycks i respektive tillämpligt avsnitt av geodataspecifikationen. Krav skrivs på egen rad med fet stil i röd färg undantaget datakvalitetskrav. Rekommendationer skrivs på egen rad med fet stil i blå färg. Datakvalitetskrav uttrycks i tabellform enligt den internationella datakvalitetsstandarden SS-EN ISO 19157:2013, Geografisk information Datakvalitet under avsnitt 7.1 i geodataspecifikationen. Denna geodataspecifikation är tillgänglig som ett dokument (.pdf) från

6 4 (215) Styrgruppen INNEHÅLLSFÖRTECKNING 1 GEODATASPECIFIKATIONENS OMFATTNING 7 2 ÖVERSIKT Information om geodataspecifikationen Information om Höjddata 15 3 HÖJDDATAS OMFATTNINGAR 18 Omfattning Höjddata Delomfattning Laserdata - Punktmoln Delomfattning Bildmatchning - Punktmoln Delomfattning Fotogrammetrisk mätning Delomfattning Grid Delomfattning TIN Delomfattning Höjd- och djupkurvor genererade ur höjdmodeller22 4 IDENTIFIERING AV HÖJDDATA 23 5 DATAINNEHÅLL OCH STRUKTUR Beskrivande text Informationsutbytesmodeller 34 6 REFERENSSYSTEM 89 7 KVALITETSKRAV Datakvalitet 91 8 METADATA Höjdmetadata på objektnivå Metadata enligt nationella metadataprofilen 97

7 5 (215) Styrgruppen 9 TILLHANDAHÅLLANDE Från leverantör till beställare DATAFÅNGST Datafångstkrav Underhåll av data PRESENTATIONSREGLER ÖVRIG INFORMATION REFERENSER HMK Handbok i mät- och kartfrågor Standarder och tekniska rapporter utgivna genom SIS Övriga referenser 108 BILAGA A. TEST AV SPECIFIKATIONSUPPFYLLELSE 109 BILAGA B. FULLSTÄNDIGA INFORMATIONSUTBYTESMODELLER 111 BILAGA C. OBJEKTTYPSKATALOG 122 Gemensamma klasser för 122 Gemensamma klasser för höjddata 129 Höjd- och djuppunkter 136 Brytlinjer 150 Höjd- och djupkurvor 154 Punktmoln 158 Höjdmodell Grid 178 Höjdmodell TIN 183 Inspire Elevation Base 187

8 6 (215) Styrgruppen Inspire Elevation Vector 188 Inspire Elevation Grid Coverage 201 Inspire Elevation TIN 204 Inspire Base Types och Base Types BILAGA D. KRAV OCH REKOMMENDATIONER 212 Bilaga D.1 Krav 212 Bilaga D.2 Rekommendationer 214

9 7 (215) Styrgruppen 1 Geodataspecifikationens omfattning Detta dokument utgör en gemensam geodataspecifikation för utbyte av Höjddata som framställs på uppdrag av Lantmäteriet, kommunerna, SKL och andra myndigheter, främst Trafikverket. 2 Översikt 2.1 Information om geodataspecifikationen Titel Datum Ansvarig part Lantmäteriet i samverkan med kommuner och SKL Lantmäteriet, Division Geodata, enheten Geografisk information och sektionen Bild- och höjddata Adress Gävle Telefon E-post URL svenskgeoprocess@lm.se Språk Svenska Ämnesområde 006 Höjddata Syfte Specifikation av de nationella krav som ställs på utbyte av enhetliga nationella leveranser av höjddata, inklusive djupdata, i olika former oavsett huvudman. Utbyte kan avse både från producent till datalager eller från datalager till användare. Höjddata avser data från laserskanning, bildmatchning och fotogrammetrisk mätning och höjd- och djupdata i form av punktmoln, höjdmodell i Grid eller TIN, höjd- och djuppunkter, brytlinjer samt höjd- och djupkurvor. Höjdmodell avser såväl markmodell som ytmodell över och under havsytan. Med utbyte av höjddata avses utbyte av data samt tillhörande metadata. Metadata för höjddata har delats in i två typer: Metadata enligt ISO Metadata Höjdmetadata En målsättning är att höjdmetadata skall kunna nyttjas för att bygga upp ett framtida nationellt register avseende höjdprojekt och ingående höjd- och djupdata.

10 8 (215) Styrgruppen Termer och ar Höjdmetadata ska vara en dokumentation av utfört projekt. Användare ska också kunna få upplysning om vilket område som täcks av höjdinformation i det aktuella projektet, aktualitet osv. I HMK (Handbok i mät- och kartfrågor), dokumenten HMK- Flygburen Laserskanning, HMK-Fotogrammetrisk detaljmätning respektive HMK-Höjddata beskrivs insamling samt vilka krav som ska ställas för olika detaljeringsnivåer på slutprodukten. Därför hänvisar denna specifikation till HMK i vissa avsnitt. Denna geodataspecifikation riktar sig i första hand till dataproducenter, systemleverantörer och systemutvecklare som ansvarar för att utbyta datamängder enligt denna specifikation. Geodataspecifikationen ska också kunna vara ett stöd för användare av data i att få större förståelse för framförallt levererade datamängders användbarhet. Termerna är uppdelade i två tabeller. Tabell 1 beskriver termer från denna specifikation, Tabell 2 innehåller generella termer som används i flera specifikationer. Källa om annan än anges inom hakparentes [ ] efter definition. Tabell 1. Temaspecifika termer Term Bandata Bildmatchning Coverage Ekvidistans Flyghöjd (och eventuella kommentarer) (inom GNSS) data som beskriver en satellits position och orientering i ett globalt referenssystem som en funktion av tiden [HMK-Ordlista] metod att ur fotografiska bildpar skapa tredimensionella punktmoln Termen coverage i samband med geografisk information har ingen allmänt spridd svensk översättning. I ISO definieras coverage på följande sätt: Feature that acts as a function to return values from its range for any direct position within its spatial, temporal or spatiotemporal domain. Exempel som anges är rasterbild, polygon-lager, digital höjdmatris. Det pågår arbete inom SIS att ta fram en svensk term och definition. Begreppet blir tillgängligt i termdatabasen Ekvator när det är färdigt. I översättningen av Inspires terminologi används termen yttäcke. Yttäcke ska inte förväxlas med marktäcke eller landtäcke. Anger höjdskillnaden mellan två kurvor på en karta. Med flyghöjd menas flygfarkostens höjd över mark eller havsnivå vid laserskanning eller flygfotografering. Flyghöjd över mark är viktig vid stråkplanering eftersom den i kombination med sensorns upplösning styr vilken markupplösning det blir. Flyghöjd över havsnivå är det som används i flygkommunikationssammanhang.

11 9 (215) Styrgruppen Fotogrammetri Grid Gridcell Gridpunkter Höjdmetadata Höjdmodell Lägesosäkerhet Markmodell Pixelvärde Punktmoln Raster(data) Rådata Sensor Standardosäkerhet mätning i fotografiska bilder [HMK-Ordlista] regelbunden datastruktur med mätvärden ordnade i ett rutnät; vanligen 4-sidigt, men kan även vara 6- sidigt (hexagonalt); i vardagsspråk liktydigt med raster [HMK-Ordlista] Kallas ofta pixel. Ytan mellan skärningspunkterna i ett grid. Skärningspunkterna i i ett grid. Uttryck som definierats inom, för att skilja metadata för höjddata från metadataelement som kommer från metadatastandarden SS-EN ISO 19115:2005 Geographic information Metadata övergripande term för bland annat markmodeller (terrängmodeller) och ytmodeller [HMK-Ordlista] osäkerhet i positionsangivelser; en utvidgning av termen mätosäkerhet till att även omfatta positioner beräknade ur mätdata [HMK-Ordlista] Termen kommer från standarden GUM och ersätter i detta dokument den äldre termen lägesnoggrannhet, förutom i avsnittet om datakvalitet. höjdmodell som beskriver markytan utan broar, byggnader, vegetation och andra från markytan uppstickande objekt; vanligen liktydigt med terrängmodell. [HMK-Ordlista] Grid är uppbyggd av celler pixlar. 4-sidiga grid (raster) har pixlar ordnade i rader och kolumner. Till varje pixel hör ett värde, som för ett höjdgrid representerar höjdvärdet i pixelns mitt (vanligtvis) eller hörn. stor mängd tredimensionella positioner, vanligen insamlade med laserskanning eller bildmatchning [HMK-Ordlista] regelbunden datastruktur med mätvärden ordnade i rader och kolumner; i vardagsspråk liktydigt med grid [HMK-Ordlista] Exempel på rasterdata är bildfiler och höjdgrid. insamlade data som ej genomgått bearbetning eller annan manipulering [HMK-Ordlista] apparat som reagerar på fysiska storheter, exempelvis elektromagnetisk strålning, och konverterar dem till avläsbara signaler [HMK-Ordlista] statistiskt spridningsmått som används i HMK (och GUM) i stället för det äldre medelfel, t.ex. som mått på mätosäkerhet och lägesosäkerhet [HMK-Ordlista]

12 10 (215) Styrgruppen Teknisk specifikation Tesselering Trajectory Triangelnät Vektordata Ytmodell HMK (Handbok i mät- och kartfrågor) ett dokument som beskriver en produkt och dess egenskaper; vid upphandling är det en av föremålet för upphandlingen och kan utformas med hänvisning till standarder eller som funktions- eller egenskapskrav, se LOU 6 kap [HMK-Ordlista] Indelning av ett godtyckligt område med hjälp av räta linjer. Detta kan göras regelbundet eller oregelbundet. Exempel på regelbunden tesselering är kvadratiska och hexagonala grid. TIN är ett exempel på oregelbunden tesselering. engelska för den bana som en farkost färdas längs, jfr. flygstråk/stråk och körspår [HMK-Ordlista] Oregelbunden datastruktur som byggs upp av trianglar. Förkortas TIN. Vanligen används enbart förkortningen. Den vanligaste användningen av TIN är skapandet av höjd- och djupmodeller. Trianguleringen kan se ut på olika sätt. Objektens geometri i planet eller rymden lagras med hjälp av punkter. Linjer som om sammanbinder med punkter kallas vektorer. Vektordata kan vara punkter, linjer eller ytor (polygoner). höjdmodell som beskriver markytan, inklusive broar, byggnader, vegetation och andra från markytan upp-stickande objekt; i Bygghandlingar 90, del 7, har yt-modell en annan betydelse [HMK-Ordlista] Handbok i mät- och kartfrågor som har tagits fram i samverkan mellan Lantmäteriet och andra myndigheter, främst kommuner och Trafikverket. Se HMK:s hemsida Tabell 2. Generella termer i Term Abstrakt objektklass Applikationsschema Association Attribut Attributtyp (och eventuella kommentarer) klass som inte motsvarar en verklig företeelse [Ekvator] Kommentar: representerar gemensamma egenskaper för klasser t.ex. attribut och associationer. formell av datastruktur, regler och innehåll för information inom ett visst tillämpningsområde [HMK-Ordlista] samband mellan klasser Kommentar: beskrivs med roller i uppgifter om ett objekts egenskaper, vanligen lagrade i tabellform och knutna till objektet via ett objekt-id [HMK-Ordlista] Kommentar: Ett värde som representerar det observerade värdet av en Egenskap hos en Företeelse typ av karakteristik eller för en objekttyp

13 11 (215) Styrgruppen [Ekvator] Baskarta Baskarteområde Begreppsmodell Datamodell Egenskap Företeelse Företeelsetyp Generic Conceptual Model Geodataspecifikation Informationsmodell Kvalitetsmått (engelska, quality measure) Kvalitetsparameter (engelska, quality element) Kvalitetstema (engelska, data quality element category) Kodlista Metadata karta som har ett för ändamålet anpassat innehåll och som utgör underlag för fortsatt kartframställning vid planering, projektering och redovisning [GIS-ordbok] område som ajourhålls med storskalig kartinformation, t.ex. inom tätortsområde eller inom område där kartunderlag för grundkarta, nybyggnadskarta eller förrättningskarta tas fram modell som beskriver begrepp, deras egenskaper och inbördes relationer [GIS-ordbok] på logisk nivå över hur data är organiserade i en databas [GIS-ordbok] specifikation av värdedomän och de operationer som är tillåtna på värdena [Ekvator] Kommentar: I UML representeras en datatyp av en klass vars dataförekomster inte har egen identitet Exempel: Textsträng, Heltal, Decimaltal, Sanningstyp (Ja/Nej) inneboende karakteristik hos en företeelse som kan användas för att beskriva företeelsen och/eller särskilja en företeelse från en annan egenskap någonting som finns i den verkliga världen eller en tänkt värld och som kan avgränsas som en egen enhet [Ekvator] grupp av företeelser med samma egenskaper motsvarande basmodell i Inspire som beskriver gemensamma objekttyper, datatyper och kodlistor svensk synonym till dataproduktspecifikation; används av [HMK-Ordlista] begreppsmodell som beskriver de olika objekttyper som är av intresse för en viss verksamhet [Ekvator] kvantitativ bestämning som ligger till grund för utvärderingen av en kvalitetsparameter [HMK-Ordlista] detaljerad indelning av geodatakvalitetens olika aspekter; grupperas ihop till kvalitetsteman och mäts med kvalitetsmått [HMK-Ordlista] övergripande indelning av geodatakvalitetens olika aspekter (aktualitet, fullständighet, användbarhet etc.); delas in i kvalitetsparametrar, som mäts med kvalitetsmått [HMK-Ordlista] diskret värdedomän där varje värde tilldelats en inom listan unik beteckning [Ekvator] strukturerad tilläggsinformation till data; data om data

14 12 (215) Styrgruppen [HMK-Ordlista] Kommentar: Metadata kan förekomma både på datamängdsnivå och objekttypsnivå samt av tjänster. Modellelement Multiplicitet Nätverks-RTK Objekt Objekttyp Objekttypskatalog Yttäcke komponent som bygger upp en modell Exempel: Objekttyper, associationer och datatyper. anger hur många förekomster som ska eller kan förekomma den vanligaste metoden för relativ GNSS-mätning i realtid där flera referensstationer utnyttjas [HMK-Ordlista] representation av en företeelse i den verkliga världen [Ekvator] abstraktion av en grupp av företeelser med likartade egenskaper [Ekvator] sammanställning av ett urval av objekttyper och deras attribut mm för en viss verksamhet [HMK-Ordlista] ett rumsligt objekt som genom sin funktion returnerar värden från sin värdemängd för alla direkta positioner inom sin rumsliga, och/eller tidsmässiga utsträckning [ISO 19123:2007] [Inspire 1089/2010 tillägg 1289] Kommentar: Den svenska översättningen av Coverage kan ge syftningsfel. Även linje och punkt-format kan förekomma. Tabell 3. Källor GIS-Ordbok GIS-Ordbok SIS/STANLI (TK 323) Samverkande GIS med ISO En handbok om tekniskt ramverk för geografisk information, utg 1, 2004 HMK-Ordlista HMK-Ordlista och förkortningar december 2017 Inspire 1089/2010 Ekvator förordning (EU) nr 1089/2010 om genomförande av direktiv 2007/2/EG vad gäller interoperabilitet för rumsliga datamängder och datatjänster termdatabas med geodatarelaterade termer från svenska standarder, tekniska rapporter, tekniska specifikationer och andra rapporter på geodataområdet samt översatta termer från ISO/TC 211 Multi-lingual glossary of terms. Exempel: Svensk standard (SS), för geografisk information i serien och tekniska rapporter (TR) utgivna av SIS, t.ex. 23, 24, 25, Förkortningar Tabell 4. Förkortningar ASPRS American Society for Photogrammetry and Remote Sensing. [HMK-Ordlista]

15 13 (215) Styrgruppen dgps, dgnss EPSG EVRS GALILEO GDPR GLONASS GML GNSS GPS GUID GUM HMK Differentiell GPS (GNSS). Kodmätning som korrigeras med det uppskattade felet från annan, samtidig kodmätning på en känd position. [HMK-Ordlista] European Petroleum Survey Group. EPSG var en vetenskaplig organisation med anknytning till den europeiska oljeindustrin, som gav ut EPSG Geodetic Parameter Set en allmänt använd databas över olika referenssystem. [HMK-Ordlista] European Vertical Reference System. Europeiskt höjdsystem. [HMK-Ordlista] europeiskt satellitbaserat positioneringssystem [HMK-Ordlista] System för satellitnavigering som utvecklas på uppdrag av EU och Europeiska rymdorganisationen (ESA). General Data Protection Regulation. Globalnaja Navigatsionnaja Sputnikovaja Sistema. Ryskt satellitbaserat navigeringssystem. [HMK-Ordlista] Geographic Markup Language. Grammatik för av geodata med XML. [HMK-Ordlista] Global Navigation Satellite System. Ett samlingsnamn för satellitbaserade navigations- och positioneringssystem [HMK-Ordlista] Global Positioning System. Amerikanskt satellitbaserat positioneringssystem [HMK-Ordlista] Globally Unique Identifier. Version av UUID. Guide to the Expression of Uncertainty in Measurement. Internationell standard för mätosäkerhet [HMK-ordlista]. Kommentar: Uttrycket standardosäkerhet kommer från GUM. Standard för redovisning av mätosäkerhet vid olika slags vetenskapliga mätningar. Handbok i Mät- och Kartfrågor. T.o.m Handbok till Mätningskungörelsen, som sedan upphävdes. [HMK-Ordlista] Kommentar: Samverkan mellan Lantmäteriet och andra myndigheter, främst kommuner och Trafikverket, som arbetar för enhetlig och standardiserad insamling av geodata i form av handböcker.

16 14 (215) Styrgruppen IMU INS INSPIRE KSL LAS NNH OGC PDRF Inertial measurement unit. En enhet som med hjälp av accelerometrar och gyroskop mäter acceleration och vinkel-hastighet. [HMK-Ordlista] Inertial Navigation System. Ett navigationssystem som med hjälp av en IMU kontinuerligt beräknar position, orientering och hastighet för en plattform. Positionen beräknas genom död räkning och startpositionen måste därför vara känd. [HMK-Ordlista] Infrastructure for Spatial Information in Europe. EU-direktiv som skapar en infrastruktur för medlemsländernas till-handahållande av geodata. [HMK-Ordlista] Kommunförbundet Stockholms Län LASer file format. Filformat för laserdata. [HMK-Ordlista] Filformatet kan även användas till punktmoln generellt, exempelvis bildmatchad data. Ny Nationell Höjdmodell. Nationellt täckande terrängmodell framställd genom flygburen laserskanning. Under 2013 har prefixet ny utmönstrats och benämningen är helt enkelt den nationella höjdmodellen. [HMK-Ordlista] The Open Geospatial Consortium. Internationell standardiseringsorganisation för geodata [HMK-Ordlista] Point Data Record Format. RH 2000 Rikets höjdsystem Det nya riksnätet i höjd och den svenska realiseringen av EVRS. [HMK-Ordlista] RMS RTK SKL SOSI SWEREF 99 SWEREF 99 TM SWEREF 99 dd mm Root Mean Square. En typ av (kvadratiskt) medeltal [HMK-Ordlista] Real Time Kinematic. Bärvågsmätning i realtid. Sveriges Kommuner och Landsting. Är en intresseförening för kommuner och landsting. Samordnet Opplegg for Stedfestet Informasjon. Norsk standard för geografisk information. [HMK-Ordlista] Swedish Reference Frame Den svenska realiseringen av det europeiska referenssystemet ETRS89, med epok [HMK- Ordlista] Swedish Reference Frame 1999 Transversal Mercator. Nationell kartprojektion till SWEREF 99. [HMK-Ordlista] Swedish Reference Frame Lokala projektionszoner SWEREF 99. Lantmäteriet definierar 12 zoner där dd mm motsvarar medelmeridianen i grader (dd) och minuter (mm). [HMK-Ordlista]

17 15 (215) Styrgruppen TIN UAS UAV URI UUID XML Triangulated Irregular Network. Datastruktur för representation av ytor. [HMK-Ordlista] Unmanned Aerial Systems. Ett obemannat luftfartyg samt de komponenter som behövs för att kunna kontrollera luft-fartyget på avstånd av en eller flera personer. Benämns även RPAS. [HMK-Ordlista] Unmanned Aerial Vehicle. En av flera benämningar på obemannat luftfartyg. Benämns även drönare eller RPA. Se även UAS. [HMK-Ordlista] Uniform Resource Identifier, identifierare av resurs Universal Unique IDentifier extensible Markup Language. Standard för textbaserad av data. [HMK-Ordlista] Kommentar: Ett textbaserat överföringsformat för data där man själv definierar struktur och regler för data med hjälp av ett XMLschema (.xsd). I huvudsak avsett för att vara maskinläsbart men kan även läsas av människor. 2.2 Information om Höjddata Namn Höjd Förkortning - Beskrivning av innehåll Avser höjddata som tas fram av statliga och kommunala myndigheter. Följande varianter av höjddata ingår: Höjd- och djuppunkter insamlade vid laserskanning. Höjd- och djuppunkter insamlade vid bildmatchning. Höjd- och djuppunkter, brytlinjer samt höjd- och djupkurvor från fotogrammetrisk mätning i stereomodeller. Klassificerat punktmoln. Höjdmodell av typen markmodell i grid eller TIN framställd ur markklassificerat laserpunktmoln, från andra insamlingsmetoder eller en kombination av olika metoder. Höjdmodell av typen ytmodell i grid eller TIN framställd ur ett punktmoln framtaget genom laserskanning eller bildmatchning. Höjd- och djupkurvor genererade av befintlig höjdmodell eller av punkter oavsett insamlingsmetod. Höjdmetadata kopplat till ytgeometri (projektområde, skanningsområde etc.) och till linjegeometri (stråk).

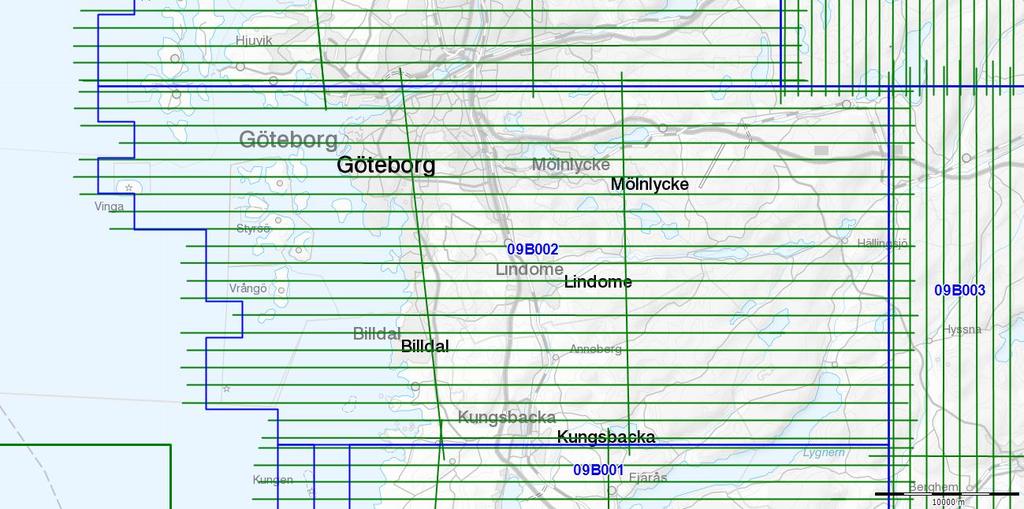

18 16 (215) Styrgruppen Metadatabilder som visar punkttäthet och stråköverlapp för laserdata. Utsträckning i tid och rum Hela Sverige. Nya data tas fram med olika tidsintervall i olika områden beroende på användarbehoven eller vid förändringar. Mer information finns i avsnitt 10.2). Syfte Punktmoln och höjdmodeller tas fram för bland annat följande syften: Miljöövervakning, exempelvis bedömning av översvämningsrisker Planering och projektering av infrastrukturprojekt Planläggning för skogsbruk och annan markanvändning Samhällsplanering Husbyggande Förändringsstudier Framställning av höjd- och djupkurvor Framställning av lutningsbilder, terrängskuggning och andra kartprodukter Framställning av 3D-visualiseringar Höjdsättning för landskapsmodellering Siktanalyser för mobiltelefonmaster Användare av höjddata är statliga och kommunala myndigheter, konsultföretag och andra externa användare. Datakällor Huvudsaklig insamlingsmetod är laserskanning av marken från flygplan eller helikopter utrustade med specifika positioneringssystem. Som alternativ eller komplement kan bildmatchning från flygbilder eller fotogrammetrisk mätning användas. Höjdpunkter och brytlinjer från ovannämnda insamlingsmetoder är i sin tur datakälla till höjdmodeller i form av punktmoln, grid och TIN samt till höjdkurvor. Djupdata samlas in med delvis andra metoder, utöver skanning med grön laser. De största offentliga beställarna/producenter av höjddata för mätändamål är Lantmäteriet, kommuner och Trafikverket. Motsvarande för djupdata är främst Sjöfartsverket. Produktionsprocesser Insamlade punkter från laserskanning eller bildmatchning kvalitetskontrolleras, passas in mot stödpunkter/-ytor, klassificeras och sekretessgranskas och sammanställs till ett punktmoln.

19 17 (215) Styrgruppen Ajourhållning Höjdpunkter och brytlinjer tas fram via fotogrammetri eller andra metoder. En höjdmodell i Grid framställs ur ett punktmoln, med eller utan brytlinjer. Detta kan ske genom interpolering av punktmolnet eller via linjär interpolering i ett TIN. En höjdmodell i TIN framställs via triangulering av punkter och brytlinjer. Dessa kan komma från punktmoln eller från fotogrammetrisk mätning eller geodetisk mätning. Numera genereras kurvor vanligen från grid eller TIN. Tidigare mättes höjdkurvor in fotogrammetriskt. Lantmäteriet ajourhåller markmodellen (Nationell Höjdmodell), med olika metoder, medan ytmodellen nyproduceras vid varje projekt genom bildmatchning. Kommunernas ajourhållning varierar mellan olika kommuner. Exempel: Göteborg planerar att genomföra ny skanning vart 6:e år, med start Markmodell från denna skanning kommer att ajourhållas efter behov, dvs. på beställning, med hjälp av fotogrammetrisk mätning, bildmatchning och/eller terrester laserskanning. Linköping, som tidigare utnyttjat Nationell höjdmodell, ajourhåller via etappvis skanning så att allt ersätts med en nyproducerad markmodell. Det finns också planer på att inkludera fältmätta höjder från t.ex. projekteringsmätningar, för att ajourhålla mindre område med den typen av data. Falun har gjort egen laserskanning och planerar ajourhållning. Metoder för detta utreds, såsom marklaserskanning, fotogrammetrisk markmätning och UAS. På Trafikverket sker ingen ajourhållning av höjddata.

20 18 (215) Styrgruppen 3 Höjddatas omfattningar Omfattningarna delar in informationen i delmängder där översta nivån är helheten. En delomfattning ska ha något som är gemensamt för en del av informationsmängden. Omfattningarna används för hänvisning från annan information t.ex. kvalitetskrav, kvalitetsuppföljning och metadatarapportering. Förutom hela datamängden har 6 delomfattningar identifierats som beskrivs nedan. Notera att paketindelningen i informationsytbytesmodellen inte följer omfattningarna. Omfattning Höjddata Identifiering av omfattning Hierarkisk nivå Höjddata 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Coverages Höjddata Höjddata framtaget med olika insamlingsmetoder och vidarebearbetat till olika dataformat. Enligt nationella metadataprofilen ingår höjddata i informationsgruppen Höjd, objektklass Höjddata, där höjd över eller under havsytan omfattas. Lantmäteriets nationella höjdmodell, vilket är en markmodell och ett laserpunktmoln, täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Kommunala höjddata finns i några av landets större kommuner, såsom Stockholm, Göteborg, Malmö, Linköping m.fl. I medelstora och mindre kommuner finns höjddata i begränsad omfattning. Trafikverket samlar in höjddata i anslutning till större infrastrukturprojekt för projektering. I följder endast höjdmodeller i grid standarden för coverage. Vektordata (höjd- och djuppunkter, brytlinjer, höjd- och djupkurvor) samt TIN är av typen simple feature (enklare objekt). Ingående omfattningar Delomfattning Laserdata - Punktmoln Delomfattning Bildmatchning - Punktmoln Delomfattning Fotogrammetrisk mätning Delomfattning Grid Delomfattning TIN Delomfattning Höjd- och djupkurvor genererade ur höjdmodeller

21 19 (215) Styrgruppen 3.2 Delomfattning Laserdata - Punktmoln Identifiering av omfattning Hierarkisk nivå Laserdata 005 Datamängd Namn på hierarkisk nivå Laserdata Beskrivning av hierarkisk nivå Utsträckning Coverages - Höjddata insamlad genom flygburen (flygplan, helikopter, UAV) laserskanning. Laserdata ingår i informationsutbytesmodellen för Punktmoln. Lantmäteriets laserdata täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Kommunala laserdata finns i några av landets större kommuner, såsom Stockholm, Göteborg, Malmö, Linköping samt i några medelstora kommuner såsom Järfälla. Trafikverket samlar in laserdata i anslutning till större infrastrukturprojekt för projektering. Överordnad omfattning Höjddata 3.3 Delomfattning Bildmatchning - Punktmoln Identifiering av omfattning Hierarkisk nivå Bildmatchning 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Utsträckning Bildmatchning Höjddata insamlat genom bildmatchning. Bildmatchning från andra bilder än flygbilder ingår inte i omfattningen. Bildmatchning ingår i informationsutbytesmodellen för Punktmoln. Höjddata framtaget genom bildmatchning planeras att användas vid ajourhållning av den Nationella Höjdmodellen samt andra tillämpningar.

22 20 (215) Styrgruppen Coverages - Lantmäteriet producerar en ytmodell via bildmatchning, vilken är avsedd att täcka landet. Flera kommuner är på gång att ta fram höjddata via bildmatchning, bland annat Göteborg och Linköping. Metoden blir allt vanligare och kommer sannolikt att användas i fler kommuner, exempelvis Järfälla. På Trafikverket sker ingen insamling av höjddata via bildmatchning. Överordnad omfattning Höjddata 3.4 Delomfattning Fotogrammetrisk mätning Identifiering av omfattning Hierarkisk nivå Fotogrammetri 005 Datamängd Namn på hierarkisk nivå Fotogrammetri Beskrivning av hierarkisk nivå Utsträckning Coverages - Vektorobjekt (punkter, brytlinjer och kurvor) insamlade genom fotogrammetrisk mätning. Fotogrammetri ingår i informationsutbytesmodellerna för Höjd- och djuppunkter, Brytlinjer samt Höjd- och djupkurvor. Inom Lantmäteriet har fotogrammetriskt mätta höjdpunkter och brytlinjer i viss utsträckning använts till att skapa TIN. Fotogrammetrisk mätning planeras att användas vid ajourhållning av den Nationella Höjdmodellen. Den gamla höjdmodellen är skapad fotogrammetriskt. Fotogrammetriskt mätta höjdkurvor är fortfarande vanliga. Kommunala höjddata från fotogrammetrisk mätning finns ibland annat i Göteborg. Linköpings kommun planerar att införa fotogrammetrisk insamling av punkter och brytlinjer. Järfälla har använt metoden lite de senaste åren. På Trafikverket sker ingen insamling av höjddata genom fotogrammetri. Överordnad omfattning Höjddata

23 21 (215) Styrgruppen 3.5 Delomfattning Grid Identifiering av omfattning Hierarkisk nivå Grid 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Grid Höjd- och djupmodeller (mark- och ytmodeller) i grid oberoende av vilket indata som använts och hur det samlats in. Utsträckning Coverages Lantmäteriets nationella höjdmodell täcker hela landet när datainsamlingen är färdig. För närvarande saknas delar av fjällkedjan. Den nationella höjdmodellen är en markmodell. Kommunala höjdmodeller i form av grid finns ibland annat kommuntäckande i Göteborg, Järfälla samt över tätorten i Linköping. Trafikverket producerar sällan höjdmodeller i form av grid. Höjd- och djupmodeller i denna specifikation ett kontinuerligt coverage av typen 4-sidigt grid. Överordnad omfattning Höjddata 3.6 Delomfattning TIN Identifiering av omfattning Hierarkisk nivå TIN 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå TIN Höjd- och djupmodeller (mark- och ytmodeller) i TIN oberoende av vilket indata som använts och hur det samlats in. Utsträckning Lantmäteriets nationella höjdmodell är ett grid, men framställs via ett TIN. Detta TIN är endast ett mellansteg och tillhandahålls inte som produkt. Kommunala höjdmodeller i form av TIN finns sporadiskt. I Göteborg skapas TIN från laserpunktmoln efter behov, dvs. på beställning. I Järfälla finns TIN kommuntäckande.

24 22 (215) Styrgruppen Trafikverket producerar höjdmodeller i form av TIN i anslutning till större infrastrukturprojekt för projektering. Coverages - Överordnad omfattning Höjddata 3.7 Delomfattning Höjd- och djupkurvor genererade ur höjdmodeller Identifiering av omfattning Hierarkisk nivå Höjd- och djupkurvor genererade ur höjdmodeller 005 Datamängd Namn på hierarkisk nivå Beskrivning av hierarkisk nivå Hojd- och djupkurvor genererade ur höjdmodeller Kurvor framställda ur höjd- eller djupmodeller, punktmoln eller annat höjd- och djupdata. Kurvor framtagna direkt via fotogrammetri ingår i annan delomfattning. Kurvor tas i huvudsak fram för kartografiska ändamål. Utsträckning Coverages - På Lantmäteriet finns kurvor som rikstäckande information i de allmänna kartorna. Än så länge finns enbart fotogrammetriskt mätta höjdkurvor (delomfattning Fotogrammetri), men generering av höjdkurvor från Nationell höjdmodell planeras. Djupkurvor finns på sjökort. Djupkurvor från Sjöfartverket har funnits på de allmänna kartorna men kommer att tas bort när kartorna blir öppna data 1 juli Kommunala kurvor finns i tätorter på baskartor, grundkartor och nybyggnadskartor. Trafikverket tar fram kurvor till projekteringsunderlag. Överordnad omfattning Höjddata

25 23 (215) Styrgruppen 4 Identifiering av Höjddata Titel Höjd Alternativ titel Höjd Versionsnummer Sammanfattning Syfte Höjddata beskriver: höjd- och djuppunkter, brytlinjer, höjd- och djupkurvor insamlade med olika metoder med tillhörande höjdmetadata punktmoln och höjdmodeller med tillhörande höjdmetadata Höjdmodellen kan vara en markmodell eller en ytmodell. Höjdmodellen kan vara i grid- eller TIN-format. Höjddata används till underlag för miljöanalyser, kartering, planläggning, projektering mm. Höjd- och djuppunkter samt höjd- och djupkurvor ingår i kartprodukter. Användare är kommuner, statliga myndigheter, företag och allmänhet. Ämnesområde Höjddata (006 Elevation) Metod för rumslig representation Höjd- och djuppunkter vektor Brytlinjer vektor Höjd- och djupkurvor 001 vektor Punktmoln 001 vektor Höjdmodell Grid grid Höjdmodell TIN TIN Geometriska objekt som representerar höjddatats utsträckning på markytan/havsytan och stråkens positioner 001 vektor Rumslig upplösning Punkttäthet i Lantmäteriets laserpunktmoln är 0,5 1 punkter per kvadratmeter (ner till 0,25 punkter per kvadratmeter i kalfjällsområden). Punkttäthet i kommunernas laserpunktmoln är vanligen mellan 6-12 punkter per kvadratmeter. Enligt KSL:s ramavtal ska punkttätheten i laserpunktmolnet ligga inom intervallet 4-20 punkter per kvadratmeter.

26 24 (215) Styrgruppen Punkttätheten i Trafikverkets laserpunktmoln är punkter per kvadratmeter. Upplösningen för Lantmäteriets markmodell i grid är 2 m. Markupplösningen för höjdmodeller producerade i kommunal regi är vanligen 0,5 meter. Enligt KSL:s ramavtal ska markupplösningen vara högst 1 meter. Ekvidistans för kurvor är relaterad till presentationsskala. Ekvidistansen på kommunala kartor är normalt 1 meter. Geografisk utsträckning Sveriges territorium begränsat av riksgräns och territorialvattengräns. Kompletterande information -

27 25 (215) Styrgruppen 5 Datainnehåll och struktur 5.1 Beskrivande text I avsnittet Informationsutbytesmodeller nedan beskrivs i detalj alla ingående klasser, attribut och associationer som ingår i Bild. Beskrivning sker med hjälp av förklarande text, figurer (UML-diagram, i detta avsnitt samt i Bilaga B. Fullständiga informationsutbytesmodeller och en objekttypskatalog i Bilaga C. Objekttypskatalog. På webbplatsen presenteras även fullständiga modeller och objekttypskatalog för alla teman. Informationsutbytesmodellerna är dokumenterad med UML ( och är framförallt avsedd att vara läsbar för människor och är därför i vissa avseenden inte konsekvent eller tekniskt korrekt modellerad. Se bilaga B i Specifikation för Basmodell för information om hur UML har använts i. Figur 3. Bilden visar en stråköversikt för ett laserskanningprojekt. Skanningområden är inramade med blått. Genom skanningområdena löper skanningstråk som visas som gröna linjer. Det finns också enstaka tvärstråk som går vinkelrätt mot övriga skanningstråk. Inom tema Höjd behandlas olika typer av höjddata. Den enklaste formen av höjd- och djupdata är punkter, linjer i form av brytlinjer samt kurvor. Dessa har sedan länge samlats in med fotogrammetriska metoder och geodetisk mätning. Höjd- och djupdata förekommer numera även i olika komplexa former, uppbyggda av olika datastrukturer. En typ är punktmoln som består av en mängd punkter som ligger oregelbundet i ett 3D-koordinatsystem. De enskilda punkterna i ett punktmoln är en form av vektordata. En annan typ av datastruktur är grid, även kallat raster eller ibland rutnät. Gridet består av regelbundet ordnade gridpunkter eller celler (pixlar). Till varje gridpunkt eller cell är ett värde kopplat, vilket för höjdgrid är höjdvärdet. Höjdvärdet motsvarar den genom interpolering beräknade höjden i gridpunkten eller cellens mitt. Den tredje typen av datastruktur som förekommer i denna specifikation är TIN, vilket är ett speciellt format för höjdmodeller uppbyggt av trianglar.

28 26 (215) Styrgruppen Informationsutbytesmodeller finns för samtliga ovan nämnda datastrukturer. I termordlistan avsnitt definieras begreppen rasterdata, grid, gridcell, gridpunkt, TIN och vektordata. Eftersom det är flera olika typer av höjddata som ska utbytas finns flera informationsutbytesmodeller och flera olika paket. Varje informationsutbytesmodell har ett egen paket med klasser (objekttyper, datatyper och kodlistor). Informationsutbytesmodellerna innehåller även de objekttyper och attribut som behövs för att generera de metadata som vanligtvis brukar redovisas för höjdinformation. Dessa egenskaper kan relateras till ett helt höjdprojekt, stråk som skannas eller området som täcks av en laserfil eller annan höjddatafil. Därför innehåller informationsutbytesmodellerna objekttyper med geometrisk representation i form av yta eller linje som visar geografiskt läge för skanningsområde, skanningsstråk, molnfilområde, andra delområden och ett helt höjdprojekt (Figur 3). Dessa geometrier är olika typer av vektordata. Vektorobjekten kan med sina attribut betraktas som metadata till punktmoln, höjdmodeller samt andra typer av höjddata. I denna specifikation används därför termen höjdmetadata, för att inte förväxlas med metadata som avses i standarden SS-EN ISO 19115:2005 Geographic information Metadata (se avsnitt 8). Informationsytbytesmodellerna är förutom ett rent datautbyte även användbara för såväl planering av höjdprojekt, som utfall av laserskanning, annan typ av höjddatainsamling och för höjdmodellproduktion. Detta möjliggör utbyte av information och samplanering. De geometriattribut som finns i informationsutbytesmodellen för punktmoln projektområde (yta), skanningsområde (yta), skanningsstråk (linje) m.m. kan användas för att generera en produktionsöversikt som kan användas vid planering och utfall. En liknande produktionsöversikt kan också göras för ett höjdmodellprojekt Förändringar från version 3.0 till version Ändringar har gjorts av följande anledningar: Ändringar i Basmodellen som fått konsekvenser för Höjd Inkomna synpunkter Rättningar i text och definitioner Generella ändringar i alla teman Förenkling och vidareutveckling av informationsutbytesmodeller Generella ändringar: namn på UML-klasser, attribut och rollnamn skrivs inte med å, ä, ö utan ändras till a, a, o för att överensstämma med XML värden i kodlistor skrivs med gemener utom för egennamn och förkortningar Färgsättningen av klasser i UML-diagrammen har ändrats Metadata-attributet i rotelement redovisas i en länk som kan gå till en websida eller en fil. Vad som ska redovisas beskrivs i Basmodell. Användandet av olika typer av EPSG-koder för referenssystem: Förtydligande i hur EPSG-koderna används på objekt, respektive geometrier i XML-schemat. o Separata attribut för plan- och höjdsystem använder de nya kodlistorna med EPSG-koder för plan respektive höjd.

29 27 (215) Styrgruppen o Kombinerade EPSG-koder för plan- och höjdsystem används för 3D-geometrier i XML-schemat men endast där. Övriga förändringar redovisas i tabeller men kan sammanfattas under följande punkter: Rollnamn i associationer har standardiserats Ändringar som konsekvens av förändringar i basmodellen för (berör vektordata) Ändringar i modellen för gemensamma klasser för höjd Ändring av terminologi för att jämställa höjd och djup Förenkling av modeller, framför allt punktmoln, grid och TIN koordinerade med andra temans attribut Tabell 5. Förändringar som föranletts av ändringar i basmodell samt förändringar i gemensamma klasser för höjd Nivå Ändringstyp Gäller Ändring Associationer Ändrade roller Alla associationer Uttrycks som attribut Associationer Ändrad multiplicitet Roll delomrade till följande: HM_MolnfilOmrade HG_GridfilOmrade HT_TINfilOmrade 0..* Attribut Ny datatyp och multiplicitet på attribut i SG_Datamangd metadata: HO_HojdDjuppunkterDatamangd HI_BrytlinjerDatamangd HK_HojdDjupKurvorDatamangd HM_PunktmolnDatamangd [1] URI Attribut Nya attribut i SG_Datamangd och kodlistor från basmodellens geometrimodell HO_HojdDjuppunkterDatamangd HI_BrytlinjerDatamangd HK_HojdDjupKurvorDatamangd HM_PunktmolnDatamangd koordinatsystemplan (GE_KoordinatsystemPlan) hojdsystem (GE_Hojdsystem) dimension (GE_Dimension) Attribut Ny regel Ovanstående objekttyper hojdsystem obligatoriskt Attribut Ändrad datatyp HH_Hojd(Djup)Projekt: referenssystemplan referenssystemhojd Attribut Ändrad datatyp HH_Hojd(Djup)Projekt: lan kommun GE_KoordinatsystemPlan GE_Hojdsystem Ändrat från Integer till CharacterString Objekttyp Ny objekttyp och associationer Modellerna HG_Grid och HT_TIN HH_Ursprung Kodlista Borttagen kodlista HH_Punktlage (användes av modellerna för grid och TIN) Attribut Flytt av attribut från objekttyp till högre nivå i basmodell projektomrade Från HH_Hojd(Djup)Projekt (motsvarande i andra teman) till SG_Projekt Attribut Ändrad multiplicitet fotogrammetriprogramvara (på HH_Fotogrammetri) 0..1

30 28 (215) Styrgruppen Tabell 6. Förändringar som syftar till att jämställa höjd och djup Nivå Ändringstyp Gäller Ändring Modell Namnändring för att likställa höjd och djup HH_HojdGemensammaKlasser HO_Hojdpunkter HK_Nivakurvor HG_HojdGrid HT_HojdTIN HH_HojdDjupGemensammaKlasser HO_HojdDjupPunkter HK_HojdDjupKurvor HG_Grid HT_TIN Objekttyp Namnändring för att likställa höjd och djup HH_HojdProjekt HO_Hojdpunkt HO_AnnanHojdPunkt HO_HojdpunkterDatamangd HK_Nivakurva HK_NivakurvorDatamangd HG_HojdGrid HT_HojdTIN HH_HojdDjupProjekt HO_HojdDjupPunkter HO_AnnanHojdDjupPunkt HK_HojdDjupKurva HO_HojdDjupPunkterDatamangd HK_HojdDjupKurvorDatamangd HG_GridSkikt HT_TINskikt Attribut Namnändring på id för att likställa höjd och djup hojdpunktid (HO_HojdPunkt) nivakurvaid (HK_Nivakurva) punktid kurvaid Associationer Ändrad multiplicitet till HH_HojdDjupProjekt från: HH_Fotogrammetri (fotogrammetriprojekt) HM_SkanningOmrade (skanningprojekt) HM_Bildmatchning (bildmatchningprojekt) HG_GridSkikt (gridprojekt) HT_TINSkikt (TINProjekt) 0..1 (tidigare 1) Tabell 7. Förändringar i modellerna för vektordatata (hojd- och djuppunkter, brytlinjer, höjdoch djupkurvor) Nivå Ändringstyp Gäller Ändring Attribut Nya attribut som harmoniserar mot vektordata i andra specifikationer HO_HojdDjupPunkt HI_Brytlinje HK_HojdDjupKurvorDatamangd geoidmodell utforandeorganisation ansvarigorganisation HMK-Standardniva Attribut Nytt attribut för multilinjer HK_Brytlinje HK_HojdDjupKurva geometri (GM_MultiCurve) Attribut Flytt av attribut från objekttyp till annan insamlingdatum lagesosakerhetplan Från HK_HojdDjupKurva till HK_HojdDjupKurvorDatamangd Attribut Ändrad datatyp insamlingdatum (HK_ HojdDjup- KurvorDatamangd) TM_Period

31 29 (215) Styrgruppen Attribut Ändrad datatyp ekvidistans (HK_ HojdDjupKurvorDatamangd) Real (decimaltal) Association Borttagen association Från HK_HojdDjupKurvorDatamangd till HH_HojdDjupProjekt Association Ny association Från HK_HojdDjupKurva till HH_Fotogrammetri Attribut Ändrad multiplicitet kurvgenereringprogramvara (HK_HojdDjupKurvorDatamangd) fotogrammetri * Attribut Nytt attribut HO_BildmatchPunkt PAN 0..1 Objekttyp Korrigerad regel pga nytt attribut HO_BildmatchPunkt Attribut Flytt av attribut från objekttyp till annan insamlingmetod Från HO_AnnanHojd- DjupPunkt till HO_Hojd- DjupPunkt Från HI_AnnanBrytlinje till HI_Brytlinje Attribut Borttagna attribut filformat för utbyte ej relevant HO_HojdDjupPunkterDatamangd HI_BrytlinjerDatamangd HojdDjupKurvorDatamangd punkfilformat brytlinjefilformat kurvfilformat Objekttyp Borttagna objekttyper behövs ej HO_PunktfilOmrade HI_BrytlinjefilOmrade HK_KurvfilOmrade Tabell 8. Förändringar i modellen för punktmoln Nivå Ändringstyp Gäller Ändring Objekttyp Ändrad stereotyp HM_Laserskanner datatyp Attribut Ändrad multiplicitet vaglangd (HM_Laserskanner) 0..1 Attribut Nytt attribut HM_Laserskanner kalibreringrapport 0..1 URI Attribut Nytt attribut HM_Skanningstrak skannerinformation (datatyp HM_Laserskanner) Attribut Flytt av attribut från objekttyp till annan flygfarkosttyp Från HM_SkanningEnhet till HM_Skanningstrak Objekttyp Borttagen objekttyp inklusive berörda associationer HM_SkanningEnhet Attribut Nytt attribut HM_PunktmolnDatamangd hojdfilidentifierare Objekttyp Borttagna konceptuella objekttyper ersätts av filidentifierande attribut HM_MolnPunktFil HM_LaserPunktFil HM_BildmatchPunktFil (ersätts av ovanstående attribut) Attribut Ny regel hojdfilidentifierare (HM_PunktmolnDatamangd) Attribut Ändrat multiplicitet molnfilidentifierare (HM_Molnfil- Omrade) måste användas om molnfilområde saknas 1 (obligatorisk) Association Omdragna associationer flygsession 1..* Från HM_PunktmolnDatamangd till HM_Flygsession
