PowerCell Sweden AB. Presentation 20 minuter Robert Gustafsson, Produktionsansvarig

Transkript

1 PowerCell Sweden AB Presentation 20 minuter Robert Gustafsson, Produktionsansvarig

2 Bränsleceller Teknik Användningsområden

3 Framtidens teknik idag Mercedes F-cell 400 km range 2 minuter tanktid 100 kw Lansering

4 Coca Cola driver ett flertal anläggningar med bränsleceller East Hartford bottling plant UTC Power bränsleceller 800 kw Reformerad naturgas

5 Bränslecell för fritidsbruk 105 W Batteriladdare Metanolblandning som bränsle

6 Bränsleceller omvandlar kemiskt lagrad energi till elektrisk energi samt värme FUEL CELL Direkt energiomvandling Source: Micro-vett Hög verkningsgrad Bränsleceller direktomvandlar vätgas och syre (ur luften) katalytiskt till elektrisk energi och värme Hög verkningsgrad (30-60%) Inga skadliga restprodukter (vatten) Cirka 0,7 Volt per cell Uteffekt bestäms av antal celler och av cellareans storlek

7 Bränsleceller finns i många effektområden och applikationer Används både för centraliserad och distribuerad elgenerering 1mW 1W 1kW 10kW 100 kw 1MW Mobile devices Laptop Household mchp Telecom Material handling Car propulsion Power plant Military stationary Vehicle APU Thermo transport Truck propulsion Industrial Powercell Military vehicle Small generator Range extenders Bus propulsion Power to Gas

8 Bränslecell för elektrolys av vatten till vätgas El och vatten in Vätgas, Syre och värme ut

9 Elektrolysör

10 Powercells Bränsleceller

11 Powercell S1 fuel cell 1 6 kw elektrisk uteffekt Vätgas eller reformatgas (>45% H 2,<50ppm CO) Vattenkyld Kompakt Applikationer: mchp, Backup-telecom, Range extender Marknader: Kina, Japan, Korea, Taiwan, Tyskland, USA

12 3 kw elgenerator 230 VAC UPS funktion Vätgasdrift 13 kwh på en 50 liters vätgasflaska

13 Bränslefrihet Vätgas Flaska Elektrolysör Överskottsvätgas i industrin Diesel Biodiesel Methanol Naturgas Biogas Reformer Reformer Reformer Reformer Reformer vätgas Bränslecell El

14 Auxiliary Power Unit till lastbil En tank och ett bränsle! Reformer Bränslecell Reformer Funktion: Konverterar diesel till vätgas. Argument för Powercell APU Miljö emissioner av NO X, CO och partiklar elimineras Bränslebesparing avsevärt bättre verkningsgrad än huvudmotor på tomgång Lagkrav förbud mot tomgångskörning skärps i USA och även i EU kommer lagar som förbjuder tomgångskörning Arbetsmiljö lägre ljudvolym förbättrar arbetsmiljön Auxiliary för förare vid power vila unit Bränslecell Funktion: Omvandlar vätgas och luft till elektricitet och värme

15 Dieseldriven, Auxiliary Power Unit, Powerpac 3 kw 24 Volt 1,2 l Diesel per timme

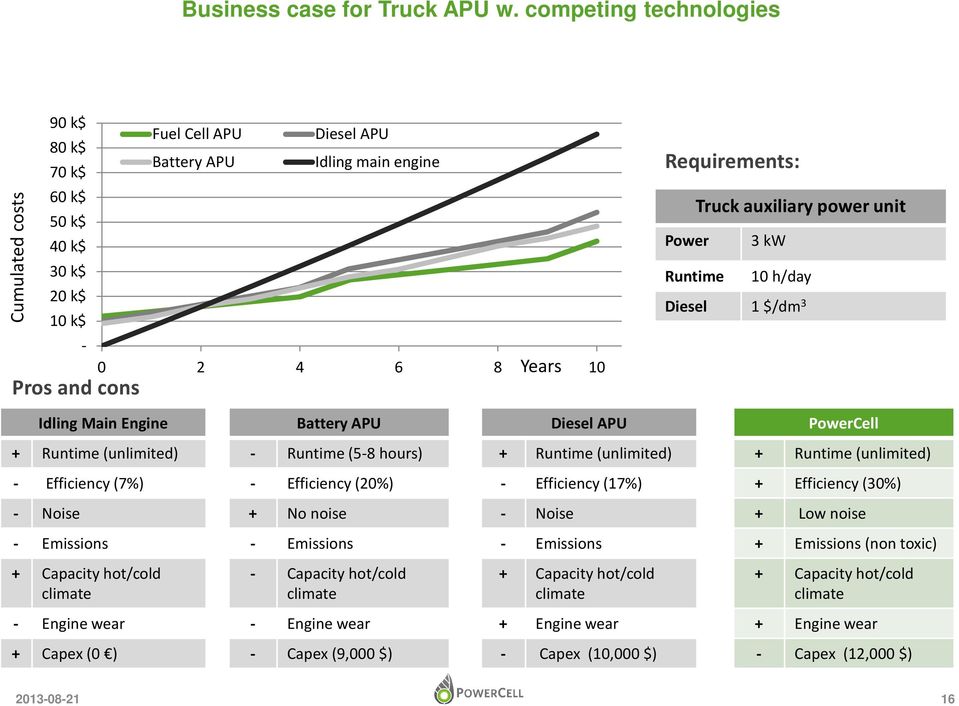

16 Business case for Truck APU w. competing technologies Cumulated costs 90 k$ Fuel Cell APU Diesel APU 80 k$ Battery APU Idling main engine 70 k$ 60 k$ 50 k$ 40 k$ 30 k$ 20 k$ 10 k$ Pros and cons Years Requirements: Truck auxiliary power unit Power 3 kw Runtime 10 h/day Diesel 1 $/dm 3 Idling Main Engine Battery APU Diesel APU PowerCell + Runtime (unlimited) - Runtime (5-8 hours) + Runtime (unlimited) + Runtime (unlimited) - Efficiency(7%) - Efficiency(20%) - Efficiency(17%) + Efficiency(30%) - Noise + No noise - Noise + Low noise - Emissions - Emissions - Emissions + Emissions (non toxic) + Capacity hot/cold climate - Capacity hot/cold climate + Capacity hot/cold climate + Capacity hot/cold climate - Engine wear - Engine wear + Engine wear + Engine wear + Capex (0 ) - Capex (9,000 $) - Capex (10,000 $) - Capex (12,000 $)

17 Energilagring i vätgas Teknik Alternativ

18 Energilagringsmetoder Pumpstation för vatten Tryckluft Batterier Svänghjul Vätgas

19 Hybridsystem för elgenerering Energikälla Fuel cell Användare H2 tank Battery pack Electrolyser Powerpac Power management Energilagring Property of Powercell Sweden AB Copyright 2012 PowerCell Sweden AB. All rights reserved 19

20 Utsira utanför Stavanger 150 kw vindgenerator, 48 kw elektrolysör. 12 m3 vätgaslagring, 10 kw bränslecell, 55 kw vätgasmotor med generator samt power managment

21 Power to gas H2 Hawaii Hydrogen Power Park

22 Pilotprojekt backup-el Drift 24 timmar per vecka Bränslecell system för backup el 20 kw Elektrolysör som tillverkar vätgas under 6 dagar Tank 12 m3, 30 Bar, för lagring av vätgas 480 kwh Omformare 3-fas Installation, projektering, utveckling 1,0 MSEK 0,5 MSEK 0,2 MSEK 0,5 MSEK 0,8 MSEK Totalt cirka 3,0 MSEK Elkostnad elektrolysör 70 KSEK/år Jämförelse traditionell diesel genset Besparing diesel, 17,000 liter/år = 170,000 SEK/år Minskad CO2 utsläpp med 37 ton/år

23 PowerCell Sweden AB

24 Powercell Hisingen, Göteborg 20 anställda

25 Provanläggning State-of-the-art Bränslecell-laboratorium

26 Ägare Corporate Venture Capital company founded in 1983 VTT main focus: Bring the Volvo group closer to new technologies or new services by investing in companies and projects of high technical and commercial interests. Support the development of businesses based on Volvo technology with a business potential outside the Volvo Group. Support the development of entrepreneurship Midroc New Technology AB is a Swedish Private Equity Company focusing on ground-braking, clean technologies with an emerged window of opportunity. The company is part of Europe. Midroc Governmental Venture Capital Company founded in 2008 FourierTransform s mission: To contribute in strengthening of the competitiveness and vitalization of the Swedish Automotive Cluster. OCAS Ventures manages a seed and early stage venture fund set up by ArcelorMittal and the Flemish Region to invest in high-potential ideas and innovations from the material world to build outstanding businesses,

27 Demonstration av 3 kw Diesel-APU Tisdag 17/9, är reserverad för intresserade som vill komma på demonstration på Powercell Anmälan till Robert Gustafsson robert.gustafsson@powercell.se eller Andreas Bodén andreas.boden@powercell.se

28 Slut Powercell Sweden AB Ruskvädersgatan 12, Gothenburg, Sweden p: e: w:
