Blyfri elektronik. Lisa Nyström, Volvo 3P. Volvo 3P Lisa Nyström

Transkript

1 Blyfri elektronik,

2 Verifieringsingenjör - Miljöprovning av Elektronik Blyfria grupp Kemiingenjör och Elektronikproduktion

3 Organization

4

5 Utmaningarna Volvo tillverkar lastbilar inte elektronik!!! Vila i frid Provning??? Volvo Group Corporate Values Whiskers

6 Bakgrund Blyfria arbetsgruppen

7 Blyfria arbetsgruppen Tvärfunktionell: Kvalitet Konstruktion Verifiering Fokus Kravställning som även gäller för blyfritt Kunskapsnivån Kontrollerad introduktion av blyfri elektronik Testmetoder

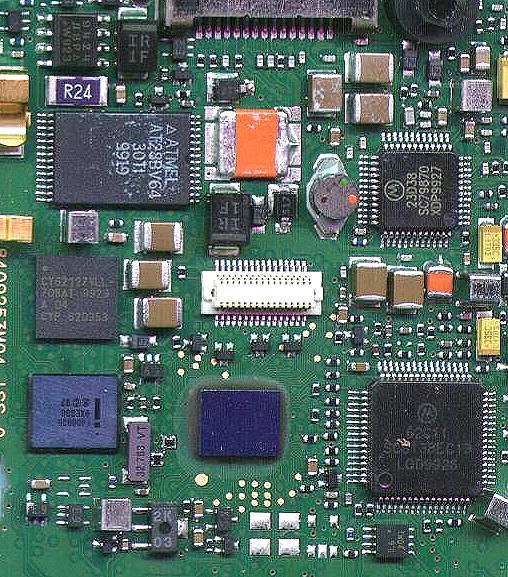

8 Vad är blyfritt? Definition av blyfri elektronik: Produkterna löds med blyfritt lod Inte produkter som innehåller Blyfria komponenter (SMD, THD) lödda med blyat lod

9 Våra farhågor Leverantörerna kort erfarenhet Har de koll på de förändrade produktionsförutsättningarna? Reklamationer följs endast upp ett eller två år tillbaka. Produkter på marknaden 5-10 år men livslängd för lastbil är 15 år. Verifiering är gjord för personbilar 24V istället för 12V Elektronik i lastbilar utsätts för mer vibration, mer smuts, fler temperatur cykler per dag och så vidare Utnyttjandegraden av en lastbil är mycket högre än för en personbil. En mjölkbil kan vara igång 24h/dygn En lastbil är ett verktyg. Stillestånd kostar mycket pengar! Intemitenta fel Tillförlitligheten på lång sikt

10 Legal situation

11 Lagkrav? ELV End of Life Vehicle Directive 2000/53 I EU: Gäller inte för fordon > 3,5ton I Kina kommer ELV eventuellt att gälla kommersiella fordon Sedan Feb 2010 finns generösa undantag för lödning RoHS Restriction of Hazardous Substances Gäller idag inte för fordon Diskussioner pågår att införliva kommersiella fordon GADSL Global Automotive Declearable Substance List IMDS Implementerar ELV

12 Volvo Group Corporate Values

13 Environmental policy The Group is to be ranked as a leader in terms of Environmental Care among the world s top producers of transport related products, equipment and systems. Holistiskt arbete Lisa Department, NyströmName, Security Class Date

14 A holistic approach Environmental requirements for suppliers Fuel efficiency Emissions Alternative fuels Hybrid solutions 1. Product planning & development 2. Purchasing 3. Production 4. Marketing & sales CO2-neutral production Energy efficiency Low solvent emissions Black and grey list of chemicals Water recycling Dealership standards Packaging Seminars Truck 90% recyclable Re-used parts Manuals for dismantling 6. Recycling 5. Soft offers Driver training Dynafleet Fuel Watch

15 Material Implementerat GADSL Tungmetaller Från 2012 följer vi ELV

16 Implementerade åtgärder Nära sammanbete med leverantör Utbildningar Riskanalys Checklistor process och design Förändrad/noggrannare kravställning för blyfria komponenter Plätering i pressfit kontakter Lackning!!! BGA/underfill Etc Ny provplan

17 Verifiering Det finns inga färdiga svar på hur man bäst testar blyfri elektronik. Vi vet att vi har en bra provning för blyad elektronik Tinwhiskers ett mysterium Blyfri lödning inte ett utan flera material! Endast SAC 305 och 405 är något så när karakteriserad Produktnivå eller testkort? Ny provplan Ökning av tempcykling för att motsvara antalet cykler i lastbil Tin whiskers Jedec* eller IEC** or Supplier suggestion *JESD22-A121A **IEC

18 Förväntningar på bra blyfrileverantör Material och processer är verifierade före de introduceras I våra produkter Utmärkta kvalitetsprocesser Öppenhet med riskanalys och tidigare erfarenheter Väl medvetna om de förändrade förutsättningarna t.ex.: Alla material tål den högre temperaturen upprepade gånger Fluss, laminat och lack är bevisat kompatibla Nära samarbete med utvalda leverantörer visar stort kunnande inom de nya processerna Stor spridning I leverantörernas kunskaper. Långtidseffekterna fortfarande okända

19
