Produktgrupper. Utrustningar för: Hålmontering Ytmontering Avsyning och Test Kablagetillverkning Specialprojekt

Transkript

1 Låt mig presentera

2 Produktgrupper Utrustningar för: Hålmontering Ytmontering Avsyning och Test Kablagetillverkning Specialprojekt

3 Produktgrupp Hålmontering Komponentbearbetning Våglödning Flussmedel Selektivlödning Lödpaletter Lödprofilanalys Tvätt

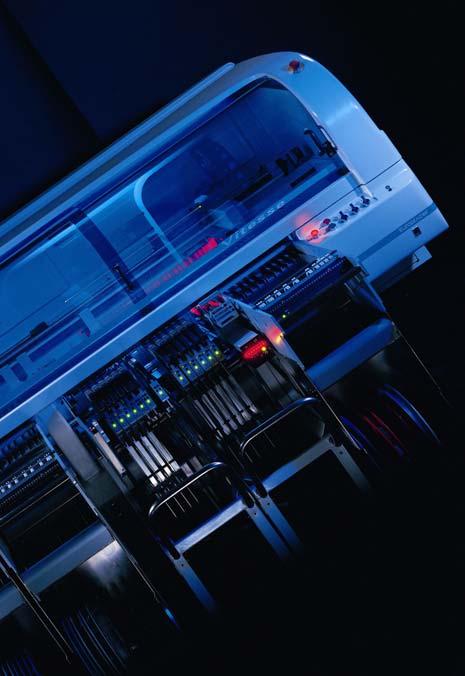

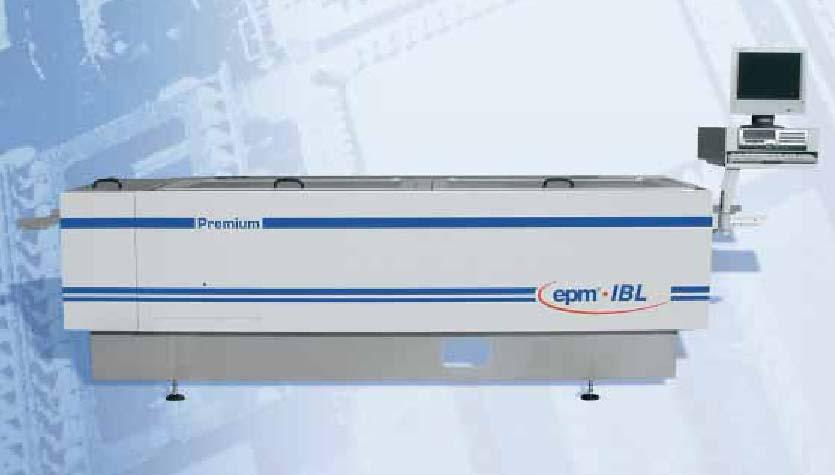

4 Produktgrupp Ytmontering Stenciltryckning Lodpasta Solder paste inspection Pick & Place Reflowlödning; konvektion och kondensation Tvätt CIM-mjukvaror Temperaturprofilanalys Rework Korthantering

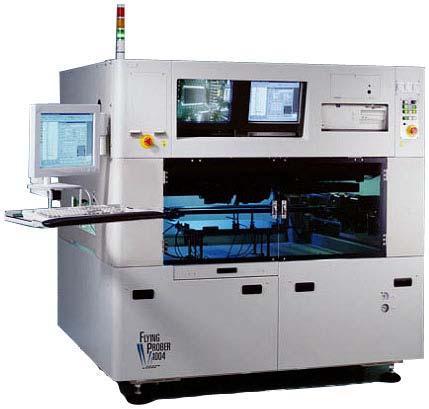

5 Produktgrupp Avsyning & Test AOI Röntgen Boundary Scan Flying prober Incircuittest Funktionstest CIM-mjukvaror Testoptimering Testprobar ASTER Ingenierie

6 Produktgrupp Kablagetillverkning Klipp & Skalning Märkning Terminering Krimpkraftsanalys Förbindelsetest Isolationstest

7 Produktgrupp Specialprojekt Montering udda komponenter Montering Macro/Micro Micro Depanelisering Selektivlödning Robotlödning Dispensering Automotiv Flexfolie Termosystem

8 LEADFREE TOUR

9 Varför blyfritt? Lagar: blyförbud inom EU 1 juli 2006 Miljö: gröna produkter. Tekniskt: högre smältpunkt, bättre utmattningshållfasthet (t ex bilelektronik) Kommersiellt: Japan övergår till blyfritt.

10 Bly i elektroniken ton PB bryts årligen i världen Ungefär lika mycket recirkuleras Ca 7500 ton Pb används i lödfogar Pb i elektronik är ca 0,5-0,6% av totalen. Ackumulatorer - 81% Pigment/glas - 5% Ammunition - 5% Plattor/kabelskydd/rör - 4% Gjutgods/mässing/brons - 2% Annat lod - 0,7% Elektroniklod - 0,5% Övrigt

11 Article 4 1. Member States shall ensure that, from 1 July 2006, new electrical and electronic equipment put on the market does not contain lead, mercury, cadmium, hexavalent chromium, polybrominated biphenyls (PBB) or polybrominated diphenyl ethers (PBDE)

12 Vad menas med en blyfri produkt? <0.1 vikt-% Pb Beräknat för varje delkomponent i den färdiga produkten, t ex i varje kretskort

13 Tidplan Ref. Soldertec: Second European lead-free soldering technology roadmap, Feb 2003 < Material Komp. Alla prod Första prod 50% av prod Färdiga prod Alla prod Första prod 50% av prod Alla prod

14 Vad innebär det för ert företag? Plan för implementering Meddela leverantörer och kunder om tidsplan Säkra leveranser Använda blyfria komponenter i befintlig process Tillgängligheten på Pb-komponenter kommer att vara begränsad Kunna etikettera produkter Kunder, Reparation, Recirkulering

15 Blyfri Produktion; vad blir skillnaden mot idag? Material? Maskiner? Produktion?

16 MATERIAL MÖNSTERKORT För vissa produkter kan nya material behövas, ytbeläggning måste vara blyfri KOMPONENTER Termineringar måste vara blyfria LODPASTA Nya blyfria legeringar FLUSS Vissa av nuvarande No-Clean flusserna klarar inte de högre temperaturerna och måste bytas LODTRÅD Nya blyfria legeringar

17 Legeringsalternativ SnAg3.5: Standardlegering C SnAg3.0-4,0Cu0.5-1,0: -217 C -lägre smpunkt SnCu0.7(Ni): Billigare, men högre smpunkt C Sn43Bi57: Lägre smältpunkt C (för låg) SnAg3Bi5: lägre smältpunkt C, men med en pasty range risk för lågsmältande faser SnZn9: smp 198 C, men för reaktiv; fluss- & slaggproblem In-lod: för dyra, lågsmältande faser

18 MASKINER Pastatryckare Ingen principiell skillnad mot idag Pick & Place Ingen skillnad mot idag Omsmältning; konvektion Måste klara högre temperaturer ( C) Bör ha >= 6 zoner Kondensation (Vapour Phase, Ångzon) Våglödning Lodgryta som tål blyfria material, chip våg samt möjlighet att öka förvärmning C samt temperaturen på lodet till C Avsyning Justeringar avseende volym, utseende och reflektion kan behövas

19 PRODUKTION DESIGN Måste anpassas till blyfri produktion TILLVERKNING Operatörer bör utbildas för att förstå skillnaden mellan olika material och dess inbördes påverkan på slutresultatet AVSYNING Utbildning av avsynings personal måste ske så inga extra kostnader uppstår. REWORK Utbildning samt träning med nya blyfria material säkerställer hög kvalité på utförda reparationer

20 Blyfritt på webben

21 Är du redo för blyfritt?

22 Tack för uppmärksamheten! Lycka till i en ny blyfri värld!
