1 IPC Del: 2 Systematiskt användning av IPC Standarder! Villkor för att nå IPC Klass 3!
2 Varför använder Vi Standarder? I produktion Rent allmännt? av Elektronik? Vi önskar ordning och reda!
3
4 Vi behöver verktyg! Blankett nummer 1
5
6
7 Vi skall ha det bästa men det får inte kosta något! Projektledaren!
8 Produkt spec Komponent data Projektledaren Inköpare Elektronik schema Nät lista BOM IPC-2141A IPC-2251 IPC-2152 IPC-7093 IPC-7094 J-STD-609A J-STD-002D IPC-1752A IPC-2610(15) Footprints IPC-2221B IPC-2222A IPC-7351B IPC-7095C IPC-7525B Routing Gerber filer Borr filer Mönsterkort Spec Komponent placering IPC-2581 IPC-7527 Program for: -Laser Plotter -Borrning -Fräsning -AOI -El test Till Mönsterkort Produktion
9 Kunden! Mekanikföretg!
10 Att det ska ta sådan tid att ta fram en plastbit med lite komponenter på! Försäljningschefen!
11 Test Kort nummer X KRAV IPC Klass 3 genom hela Produktionskedjan!
12

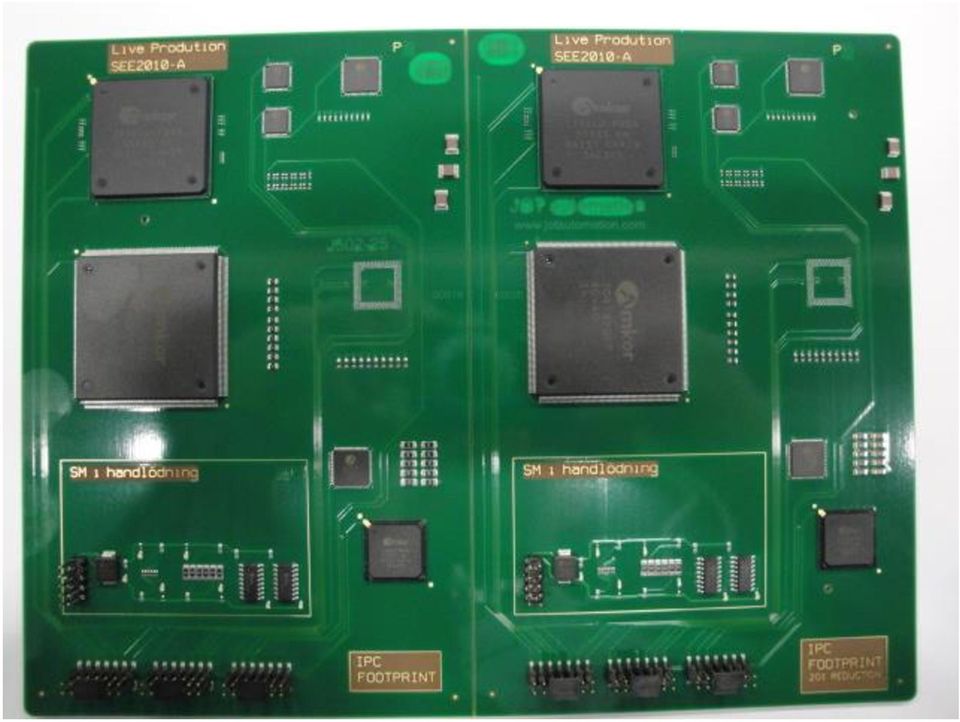

13 190 mm 250 mm
14 Komponentlista TK X PBGA1156 P:1,0mm S:35mm DC LF305 PBGA256 P:1,0mm S:17mm DC LF305 QFP304 P:0,5mm S:40mm DC LF QFN48 P:0,5mm S:7mm DC LF QFN72 P:0,5mm S:10mm DC LF BGA353 P:0,5mm DC LF Chip 1812, 1206, 0803, 0402 och Kontakter, både HMT och SMT.
15 Artikel: Testkort nummer X Antal kort: 1000 stycken
16 Test kort nummer X 1000
17 Artikel: Testkort nummer X Antal kort: 1000 stycken Kostnader: - Mönsterkort: 30 kr/styck? - Komponenter (BOM): 200 kr/kort? - Montering, Lödning & Avsyning: 40/PCB? 15% Summa: 1000 x ( ) = kr.
18 Vi skall ha det bästa men det får inte kosta något! Projektledaren! (EMS)
19 Test Kort nummer X Projektledaren RoHS 1 Kompatibel? RoHS 2? Konflikt Mineraler? MSL Nivå? EMC krav? Reparation tillåten? Projektledaren Enligt IPC Klass 3! Nivå A, B eller C? Undantag?

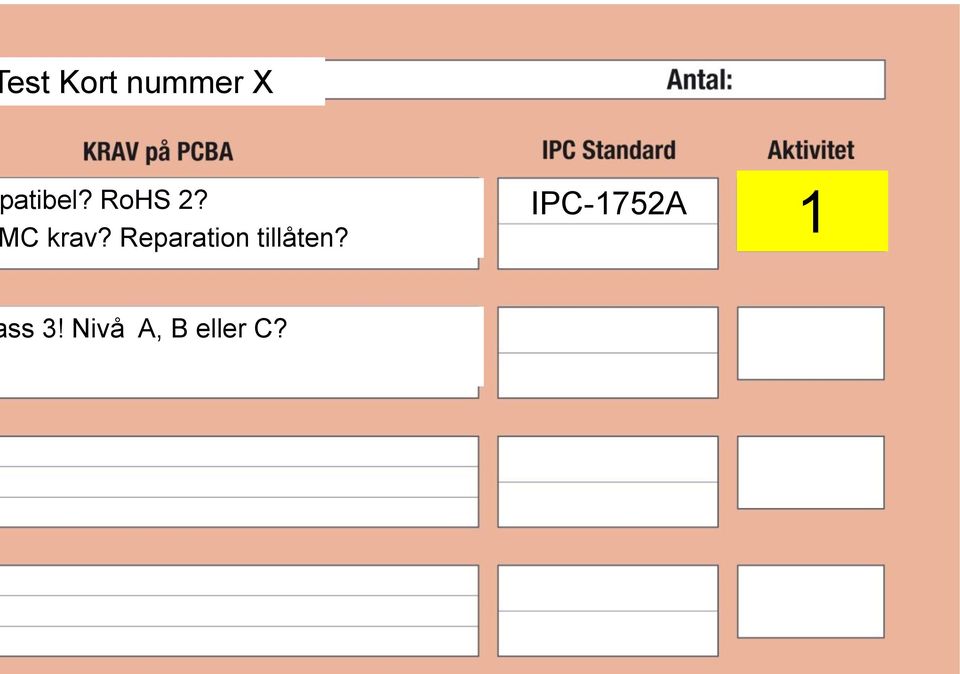

20 est Kort nummer X atibel? RoHS 2? C krav? Reparation tillåten? IPC-1752A 1 ss 3! Nivå A, B eller C?
21 Inköp av Komponenter
22 Test Kort nummer X Projektledaren RoHS 1 Kompatibel? RoHS 2? MSL Nivå? EMC krav? Reparation tillåten? Projektledaren Enligt IPC Klass 3! Nivå A, B eller C? Undantag? Inköp av Komponenter Ytbehandlingar på komponenter? EMC krav på komponenter?
23 Test Kort nummer X Kompatibel? RoHS 2? vå? EMC krav? Reparation tillåten? IPC-1752A 1 C Klass 3! Nivå A, B eller C? ag? dlingar på komponenter? av på komponenter? J-STD-002D 2
24 Jag gillar komplicerade funktioner gjorda av sofistikerade material på en liten yta! Elektronik Konstruktören
25 Projektledaren Enligt IPC Klass 3! Nivå A, B eller C? Undantag? Inköp av Komponenter Ytbehandlingar på komponenter? EMC krav på komponenter? Elektronik konstruktion Elektronik konstruktion Krav på Impedans anpassning? Höga hastigheter/frekvenser? Hur många Ampere i kopparledarna? Märkning och skyltar? Elektronik konstruktion BTC komponenter? BGA komponenter?
26 A, B eller C? ponenter? ter? J-STD-002D 2 ssning? nser? IPC-2141A IPC-2251 pparledarna? IPC-2152 J-STD-609A IPC-7093 IPC-7095C 3
27 Samband mellan IPC Standarder Låt oss ta ett exempel
28 Samband mellan 610 och 609?
29
30 Samband nummer 1 610
31 Samband nummer For lead-free end product, the labeling requirements of J-STD-609 shall be met.
32 Samband nummer 1 609
33 Samband nummer 2 610
34 Samband nummer APPLICABLE DOCUMENTS The following documents, of the issue in effect on the invitation for bid, form a part of this specification to the extent specified herein. IPC-6011 Generic Performance Specification of Printed Boards IPC-6012 Qualification and Performance Specification for Rigid Printed Boards
35 Samband nummer For lead-free end product, the labeling requirements of J-STD-609 shall be met.
36 Samband nummer 2 609
37 Elektronik konstruktion Elektronik konstruktion Krav på Impedans anpassning? Höga hastigheter/frekvenser? Hur många Ampere i kopparledarna? Märkning och skyltar? Elektronik konstruktion Elektronik konstruktion QFN komponenter? BGA komponenter? Krav på mönsterkortet i form av: Material, Mekaniska/Elektriska/Termiska Egenskaper, Hål, mönster och Ritningar/Dokumentation.
38 dans anpassning? eter/frekvenser? pere i kopparledarna? skyltar? enter? enter? terkortet i form av: Material, ektriska/termiska Egenskaper, Hål, itningar/dokumentation. IPC-4101C IPC-2221B IPC
39 Vad är IPC-7351B Mina footprints är från 1903! CADDAREN
40
41 CAD CAD CAD Footprints enligt Nivå A, B eller C? Design IPC Klass 3 & Nivå A, B eller C? Voids IPC Klass 3? Stencilens utformning? Routing för EMC anpassning? Mönsterkortspecifikation?
42 ints enligt Nivå A, B eller C? IPC Klass 3 & Nivå A, B eller C? PC Klass 3? ens utformning? IPC-7351B IPC-2221B IPC-2222A IPC-7095C IPC-7525B (Utleggning) för EMC anpassning? 5 rkortspecifikation?
43 Är Mönsterkortet OK?
44 Mönsterkort Producenten!
45 Var är Kopparn?
46 Mina mönsterkort är det inget fel på!
47 Vi skall ha det bästa men det får inte kosta något! Projektledaren! (EMS)
48 Inköparen
49 CAD CAD CAD Footprints enligt Nivå A, B eller C? Design IPC Klass 3 & Nivå A, B eller C? Voids IPC Klass 3? Stencilens utformning? Routing (Utleggning) för EMC anpassning? Mönsterkortspecifikation? Projektledare och Inköp Klarar tillverkaren Mönsterkortspecifikationen? Audit hos Mönsterkorttillverkaren?
50 ints enligt Nivå A, B eller C? IPC Klass 3 & Nivå A, B eller C? PC Klass 3? ens utformning? IPC-7095C IPC-7525B g (Utleggning) för EMC anpassning? rkortspecifikation? 5 tillverkaren Mönsterkortspecifikationen? os Mönsterkorttillverkaren? IPC-6011 IPC-6012C 6
51 CAD Routing (Utleggning) för EMC anpassning? Mönsterkortspecifikation? Projektledare och Inköp Projektledare och Inköp Projektledare och Inköp Mönsterkorttillverkaren Klarar tillverkaren Mönsterkortspecifikationen? Audit hos Mönsterkorttillverkaren? Material och Cu typ? CAF? Lödmask? Ytbehandling? Protokoll, Snittprover och förpackning? Accept krav IPC Klass 3 och lödprov?
52 g (Utleggning) för EMC anpassning? rkortspecifikation? tillverkaren Mönsterkortspecifikationen? os Mönsterkorttillverkaren? l och Cu typ? IPC-6011 IPC-6012C IPC-4101C, 4562 IPC-9691A 6 sk? ndling? oll, Snittprover och förpackning? och lödprov (Vätning)? IPC-SM-840E IPC-4552, 53A, 54 & 56 IPC-6012C & IPC-1601 IPC-600H & J-STD-003C
53 Test kort nummer X 1000 Sidan 3
54 Kretskortstillverkning
55 Test kort nummer X (EMS) Kretskortstillverkaren Ankomstkontroll av komponenter & mönsterkort? Lödtest med komponenter?
56 Test kort nummer X ntroll av komponenter & mönsterkort? d komponenter? IPC-6012C,-600H J-STD-003C 7
57 Vilka krav finns det på kretskortet? Projektledaren! (EMS)
58 Test kort nummer X (EMS) Kretskortstillverkaren Projektledaren (EMS) Ankomstkontroll av komponenter & mönsterkort? Lödtest med komponenter? Vilka krav skall ställas på Kretskortsproduktionen?
59 Test kort nummer X ntroll av komponenter & mönsterkort? d komponenter? IPC-6012C,-600H J-STD-003B 7 kall ställas på roduktionen? J-STD-001E
60 Låt oss starta här! Lodpastan!
61 Test kort nummer X (EMS) Kretskortstillverkaren Projektledaren (EMS) Ankomstkontroll av komponenter & mönsterkort? Lödtest med komponenter? Vilka krav skall ställas på Kretskortsproduktionen? (EMS) Kretskortstillverkaren Vilken lodpasta, Legering, Fluss & Bollstorlek?
62 Test kort nummer X ntroll av komponenter & mönsterkort? d komponenter? IPC-6012C,-600H J-STD-003B 7 kall ställas på roduktionen? J-STD-001E 8 pasta, Legering, Fluss & Bollstorlek? J-STD-004B J-STD-005A J-STD-006C
63 Vi fortsätter här!
64 (EMS) Kretskortsproduktionen? (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren Vilken lodpasta, Legering, Fluss & Bollstorlek? Stencilens utformning?
65 roduktionen? 8 pasta, Legering, Fluss & Bollstorlek? utformning? J-STD-004B J-STD-005A J-STD-006C IPC-7525B
66 DEK 265
67 DEK 265 Behövs SPI när en DEK 265 används?
68 (EMS) Kretskortsproduktionen? (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren Vilken lodpasta, Legering, Fluss & Bollstorlek? Stencilens utformning? Screentryckets utformning och precision? Finns det QFN och/eller BGA?
69 roduktionen? 8 pasta, Legering, Fluss & Bollstorlek? utformning? J-STD-004B J-STD-005A J-STD-006C IPC-7525B ets utformning och precision? FN och/eller BGA? IPC-7527 IPC-7093 & 7095C
70 Vi fortsätter här!
71 (EMS) Kretskortsproduktionen? (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren Vilken lodpasta, Legering, Fluss & Bollstorlek? Stencilens utformning? Screentryckets utformning och precision? Finns det QFN och/eller BGA? (EMS) Kretskortstillverkaren Omsmältningsprocessen och komponenter?
72 roduktionen? 8 pasta, Legering, Fluss & Bollstorlek? utformning? J-STD-004B J-STD-005A J-STD-006C IPC-7525B ets utformning och precision? FN och/eller BGA? gsprocessen och komponenter? IPC-7527 IPC-7093 & 7095C J-STD-020D J-STD-075
73 Vi fortsätter här!
74 (EMS) Kretskortsproduktionen? (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren Vilken lodpasta, Legering, Fluss & Bollstorlek? Stencilens utformning? Screentryckets utformning och precision? (EMS) Kretskortstillverkaren Projektledaren (EMS) Omsmältningsprocessen och komponenter? Krav på MSL (Moisture Sensitive Level)
75 roduktionen? 8 pasta, Legering, Fluss & Bollstorlek? utformning? J-STD-004B J-STD-005A J-STD-006C IPC-7525B ets utformning och precision? FN och/eller BGA? gsprocessen och komponenter? L (Moisture Sensitive Level) IPC-7527 IPC-7093 & 7095C J-STD-020D J-STD-075 J-STD-033C Sidan 3
76 Vi fortsätter här!
77 Sidan 4
78 (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren (EMS) Kretskortstillverkaren Reparation av mönster- och kretskort? Acceptans av PCBA och reparationer? Tvätt? Kablage?
79 tion av mönster- och kretskort? IPC-7711/21B ans av PCBA och reparationer? BGA och CSP? IPC-610E IPC-7095C IPC-CH-65B e? IPC-620B
80
81
