FÖRSVARETS MATERIELVERK FÖRSVARSSTANDARD FSD 5139

Transkript

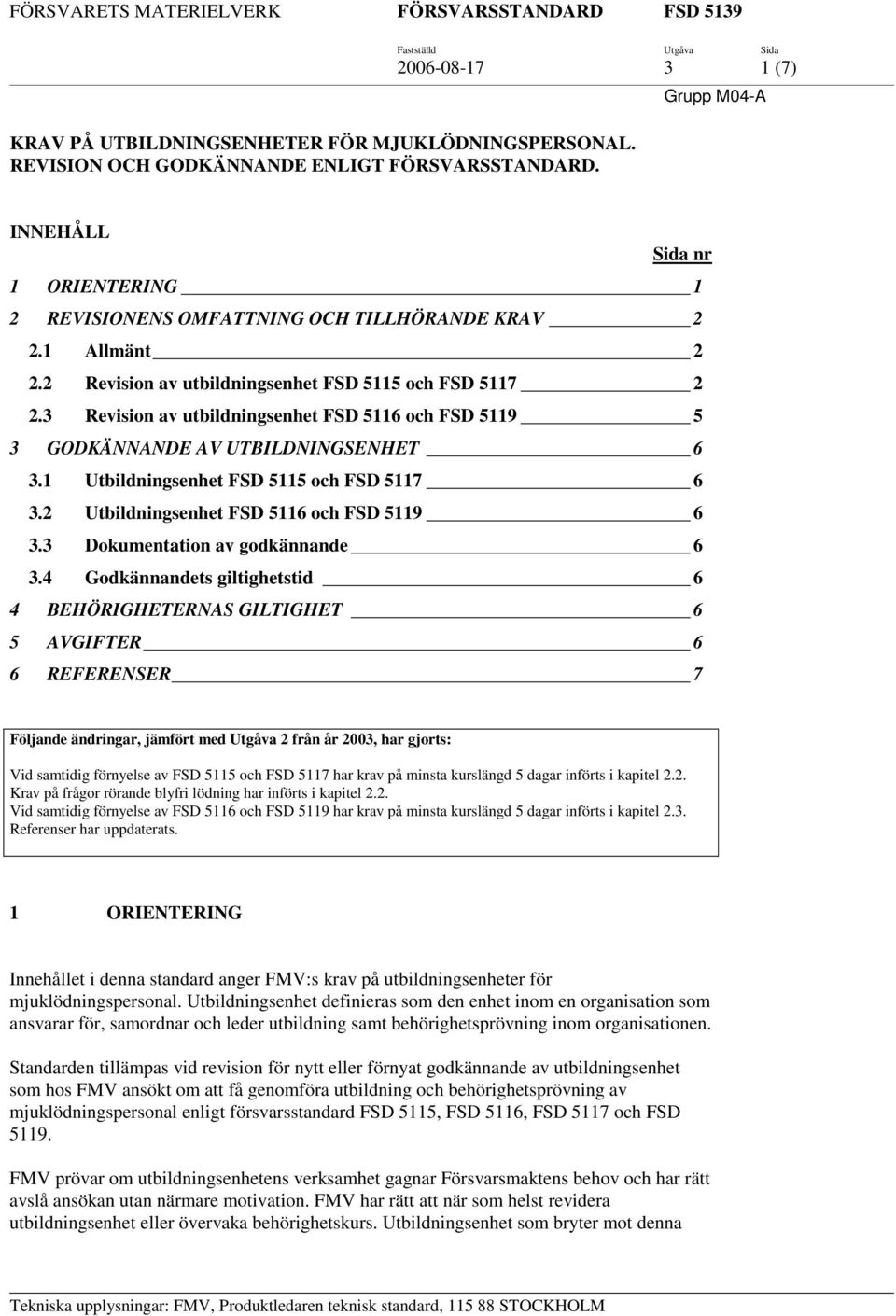

1 (7) KRAV PÅ UTBILDNINGSENHETER FÖR MJUKLÖDNINGSPERSONAL. REVISION OCH GODKÄNNANDE ENLIGT FÖRSVARSSTANDARD. Grupp M04-A INNEHÅLL Sida nr 1 ORIENTERING 1 2 REVISIONENS OMFATTNING OCH TILLHÖRANDE KRAV Allmänt Revision av utbildningsenhet FSD 5115 och FSD Revision av utbildningsenhet FSD 5116 och FSD GODKÄNNANDE AV UTBILDNINGSENHET Utbildningsenhet FSD 5115 och FSD Utbildningsenhet FSD 5116 och FSD Dokumentation av godkännande Godkännandets giltighetstid 6 4 BEHÖRIGHETERNAS GILTIGHET 6 5 AVGIFTER 6 6 REFERENSER 7 Följande ändringar, jämfört med Utgåva 2 från år 2003, har gjorts: Vid samtidig förnyelse av FSD 5115 och FSD 5117 har krav på minsta kurslängd 5 dagar införts i kapitel 2.2. Krav på frågor rörande blyfri lödning har införts i kapitel 2.2. Vid samtidig förnyelse av FSD 5116 och FSD 5119 har krav på minsta kurslängd 5 dagar införts i kapitel 2.3. Referenser har uppdaterats. 1 ORIENTERING Innehållet i denna standard anger FMV:s krav på utbildningsenheter för mjuklödningspersonal. Utbildningsenhet definieras som den enhet inom en organisation som ansvarar för, samordnar och leder utbildning samt behörighetsprövning inom organisationen. Standarden tillämpas vid revision för nytt eller förnyat godkännande av utbildningsenhet som hos FMV ansökt om att få genomföra utbildning och behörighetsprövning av mjuklödningspersonal enligt försvarsstandard FSD 5115, FSD 5116, FSD 5117 och FSD FMV prövar om utbildningsenhetens verksamhet gagnar Försvarsmaktens behov och har rätt avslå ansökan utan närmare motivation. FMV har rätt att när som helst revidera utbildningsenhet eller övervaka behörighetskurs. Utbildningsenhet som bryter mot denna Tekniska upplysningar: FMV, Produktledaren teknisk standard, STOCKHOLM

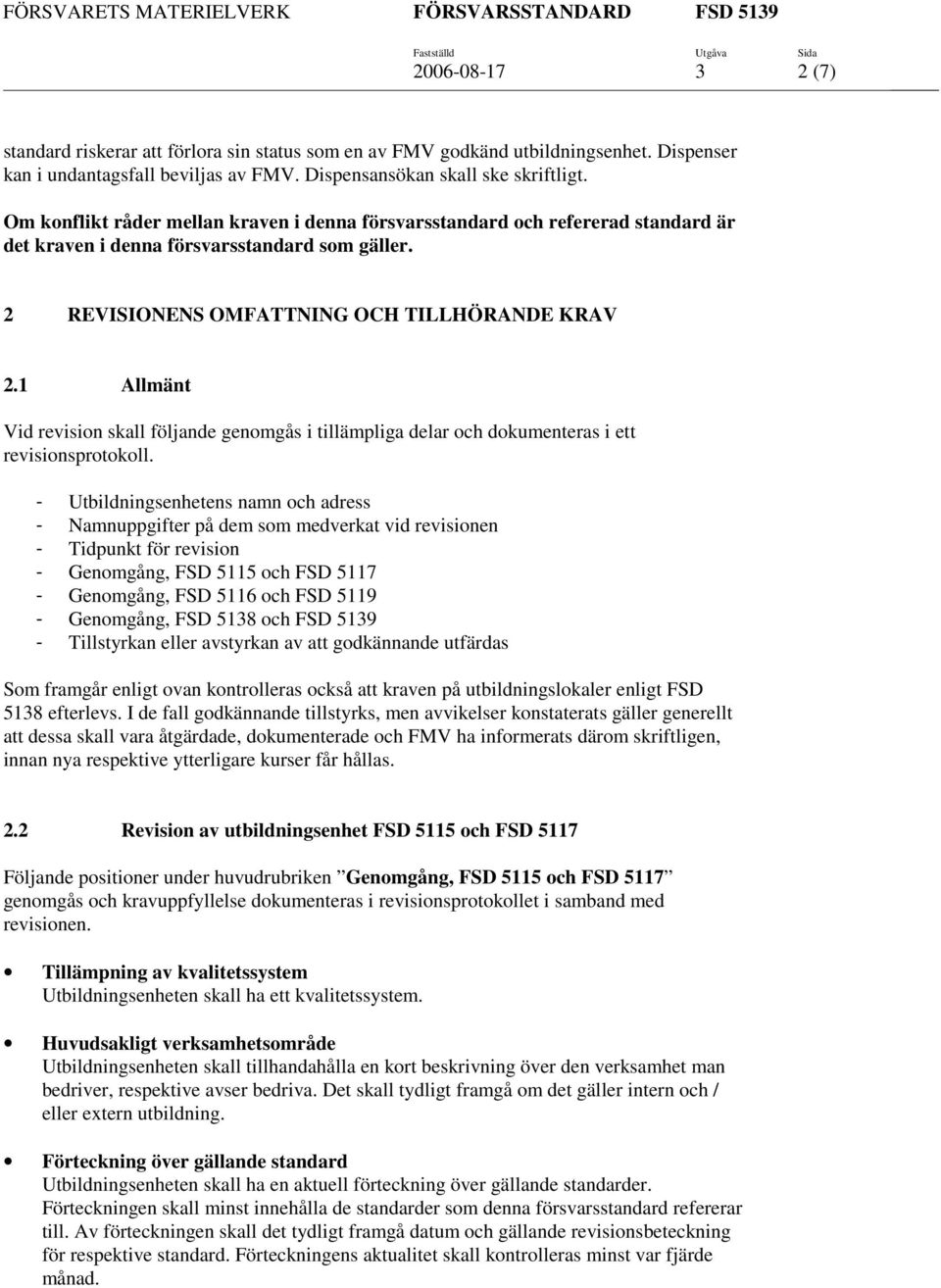

2 (7) standard riskerar att förlora sin status som en av FMV godkänd utbildningsenhet. Dispenser kan i undantagsfall beviljas av FMV. Dispensansökan skall ske skriftligt. Om konflikt råder mellan kraven i denna försvarsstandard och refererad standard är det kraven i denna försvarsstandard som gäller. 2 REVISIONENS OMFATTNING OCH TILLHÖRANDE KRAV 2.1 Allmänt Vid revision skall följande genomgås i tillämpliga delar och dokumenteras i ett revisionsprotokoll. - Utbildningsenhetens namn och adress - Namnuppgifter på dem som medverkat vid revisionen - Tidpunkt för revision - Genomgång, FSD 5115 och FSD Genomgång, FSD 5116 och FSD Genomgång, FSD 5138 och FSD Tillstyrkan eller avstyrkan av att godkännande utfärdas Som framgår enligt ovan kontrolleras också att kraven på utbildningslokaler enligt FSD 5138 efterlevs. I de fall godkännande tillstyrks, men avvikelser konstaterats gäller generellt att dessa skall vara åtgärdade, dokumenterade och FMV ha informerats därom skriftligen, innan nya respektive ytterligare kurser får hållas. 2.2 Revision av utbildningsenhet FSD 5115 och FSD 5117 Följande positioner under huvudrubriken Genomgång, FSD 5115 och FSD 5117 genomgås och kravuppfyllelse dokumenteras i revisionsprotokollet i samband med revisionen. Tillämpning av kvalitetssystem Utbildningsenheten skall ha ett kvalitetssystem. Huvudsakligt verksamhetsområde Utbildningsenheten skall tillhandahålla en kort beskrivning över den verksamhet man bedriver, respektive avser bedriva. Det skall tydligt framgå om det gäller intern och / eller extern utbildning. Förteckning över gällande standard Utbildningsenheten skall ha en aktuell förteckning över gällande standarder. Förteckningen skall minst innehålla de standarder som denna försvarsstandard refererar till. Av förteckningen skall det tydligt framgå datum och gällande revisionsbeteckning för respektive standard. Förteckningens aktualitet skall kontrolleras minst var fjärde månad.

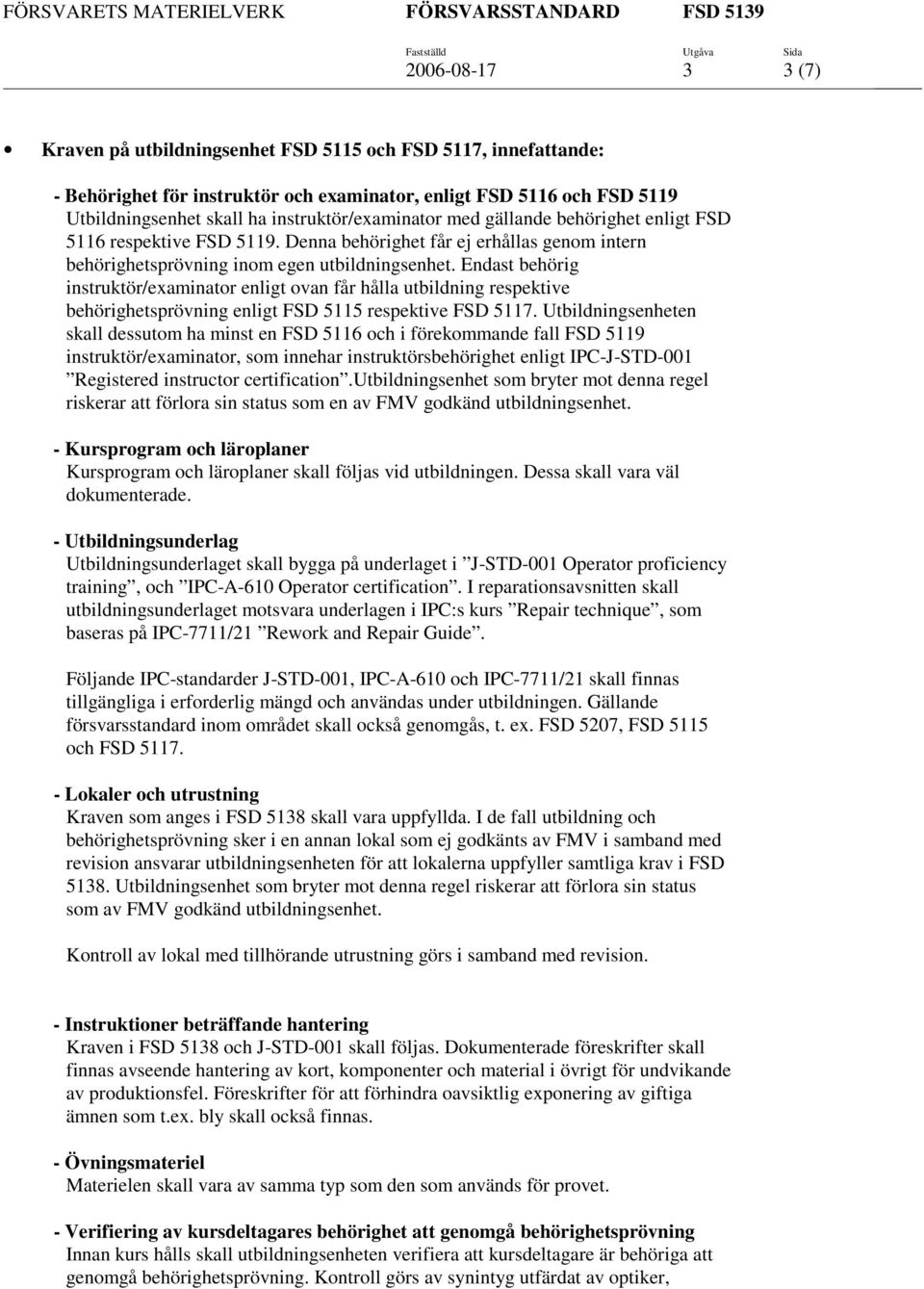

3 (7) Kraven på utbildningsenhet FSD 5115 och FSD 5117, innefattande: - Behörighet för instruktör och examinator, enligt FSD 5116 och FSD 5119 Utbildningsenhet skall ha instruktör/examinator med gällande behörighet enligt FSD 5116 respektive FSD Denna behörighet får ej erhållas genom intern behörighetsprövning inom egen utbildningsenhet. Endast behörig instruktör/examinator enligt ovan får hålla utbildning respektive behörighetsprövning enligt FSD 5115 respektive FSD Utbildningsenheten skall dessutom ha minst en FSD 5116 och i förekommande fall FSD 5119 instruktör/examinator, som innehar instruktörsbehörighet enligt IPC-J-STD-001 Registered instructor certification.utbildningsenhet som bryter mot denna regel riskerar att förlora sin status som en av FMV godkänd utbildningsenhet. - Kursprogram och läroplaner Kursprogram och läroplaner skall följas vid utbildningen. Dessa skall vara väl dokumenterade. - Utbildningsunderlag Utbildningsunderlaget skall bygga på underlaget i J-STD-001 Operator proficiency training, och IPC-A-610 Operator certification. I reparationsavsnitten skall utbildningsunderlaget motsvara underlagen i IPC:s kurs Repair technique, som baseras på IPC-7711/21 Rework and Repair Guide. Följande IPC-standarder J-STD-001, IPC-A-610 och IPC-7711/21 skall finnas tillgängliga i erforderlig mängd och användas under utbildningen. Gällande försvarsstandard inom området skall också genomgås, t. ex. FSD 5207, FSD 5115 och FSD Lokaler och utrustning Kraven som anges i FSD 5138 skall vara uppfyllda. I de fall utbildning och behörighetsprövning sker i en annan lokal som ej godkänts av FMV i samband med revision ansvarar utbildningsenheten för att lokalerna uppfyller samtliga krav i FSD Utbildningsenhet som bryter mot denna regel riskerar att förlora sin status som av FMV godkänd utbildningsenhet. Kontroll av lokal med tillhörande utrustning görs i samband med revision. - Instruktioner beträffande hantering Kraven i FSD 5138 och J-STD-001 skall följas. Dokumenterade föreskrifter skall finnas avseende hantering av kort, komponenter och material i övrigt för undvikande av produktionsfel. Föreskrifter för att förhindra oavsiktlig exponering av giftiga ämnen som t.ex. bly skall också finnas. - Övningsmateriel Materielen skall vara av samma typ som den som används för provet. - Verifiering av kursdeltagares behörighet att genomgå behörighetsprövning Innan kurs hålls skall utbildningsenheten verifiera att kursdeltagare är behöriga att genomgå behörighetsprövning. Kontroll görs av synintyg utfärdat av optiker,

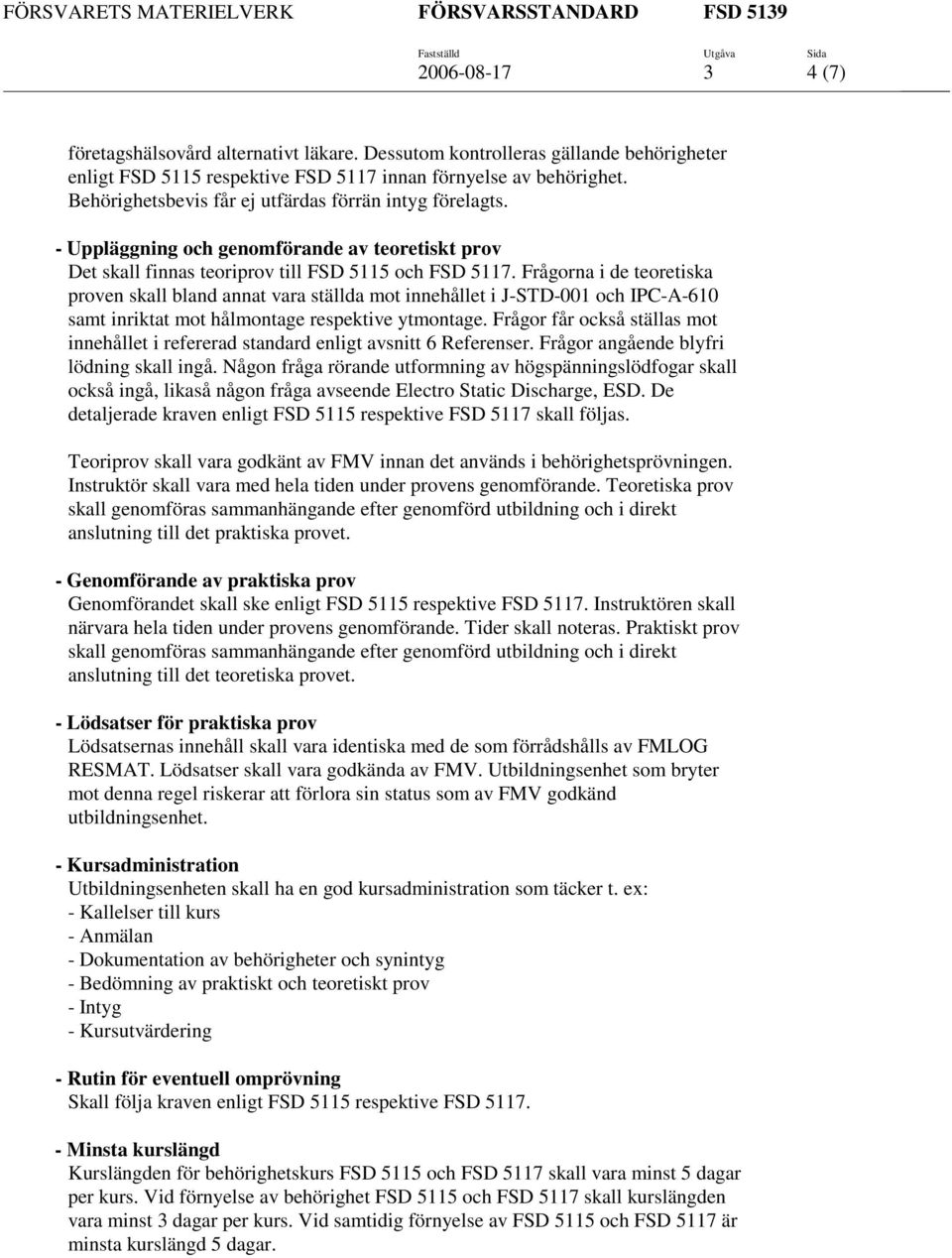

4 (7) företagshälsovård alternativt läkare. Dessutom kontrolleras gällande behörigheter enligt FSD 5115 respektive FSD 5117 innan förnyelse av behörighet. Behörighetsbevis får ej utfärdas förrän intyg förelagts. - Uppläggning och genomförande av teoretiskt prov Det skall finnas teoriprov till FSD 5115 och FSD Frågorna i de teoretiska proven skall bland annat vara ställda mot innehållet i J-STD-001 och IPC-A-610 samt inriktat mot hålmontage respektive ytmontage. Frågor får också ställas mot innehållet i refererad standard enligt avsnitt 6 Referenser. Frågor angående blyfri lödning skall ingå. Någon fråga rörande utformning av högspänningslödfogar skall också ingå, likaså någon fråga avseende Electro Static Discharge, ESD. De detaljerade kraven enligt FSD 5115 respektive FSD 5117 skall följas. Teoriprov skall vara godkänt av FMV innan det används i behörighetsprövningen. Instruktör skall vara med hela tiden under provens genomförande. Teoretiska prov skall genomföras sammanhängande efter genomförd utbildning och i direkt anslutning till det praktiska provet. - Genomförande av praktiska prov Genomförandet skall ske enligt FSD 5115 respektive FSD Instruktören skall närvara hela tiden under provens genomförande. Tider skall noteras. Praktiskt prov skall genomföras sammanhängande efter genomförd utbildning och i direkt anslutning till det teoretiska provet. - Lödsatser för praktiska prov Lödsatsernas innehåll skall vara identiska med de som förrådshålls av FMLOG RESMAT. Lödsatser skall vara godkända av FMV. Utbildningsenhet som bryter mot denna regel riskerar att förlora sin status som av FMV godkänd utbildningsenhet. - Kursadministration Utbildningsenheten skall ha en god kursadministration som täcker t. ex: - Kallelser till kurs - Anmälan - Dokumentation av behörigheter och synintyg - Bedömning av praktiskt och teoretiskt prov - Intyg - Kursutvärdering - Rutin för eventuell omprövning Skall följa kraven enligt FSD 5115 respektive FSD Minsta kurslängd Kurslängden för behörighetskurs FSD 5115 och FSD 5117 skall vara minst 5 dagar per kurs. Vid förnyelse av behörighet FSD 5115 och FSD 5117 skall kurslängden vara minst 3 dagar per kurs. Vid samtidig förnyelse av FSD 5115 och FSD 5117 är minsta kurslängd 5 dagar.

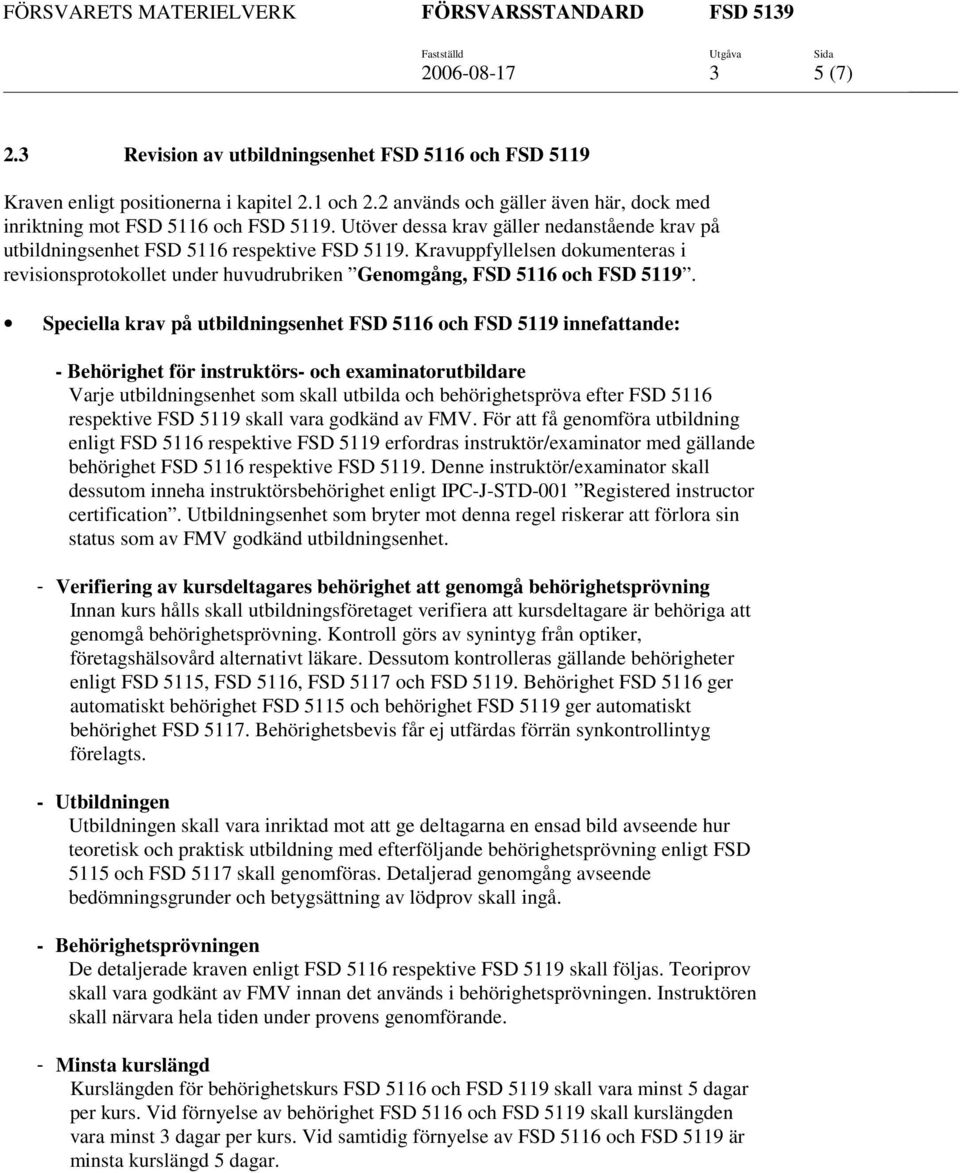

5 (7) 2.3 Revision av utbildningsenhet FSD 5116 och FSD 5119 Kraven enligt positionerna i kapitel 2.1 och 2.2 används och gäller även här, dock med inriktning mot FSD 5116 och FSD Utöver dessa krav gäller nedanstående krav på utbildningsenhet FSD 5116 respektive FSD Kravuppfyllelsen dokumenteras i revisionsprotokollet under huvudrubriken Genomgång, FSD 5116 och FSD Speciella krav på utbildningsenhet FSD 5116 och FSD 5119 innefattande: - Behörighet för instruktörs- och examinatorutbildare Varje utbildningsenhet som skall utbilda och behörighetspröva efter FSD 5116 respektive FSD 5119 skall vara godkänd av FMV. För att få genomföra utbildning enligt FSD 5116 respektive FSD 5119 erfordras instruktör/examinator med gällande behörighet FSD 5116 respektive FSD Denne instruktör/examinator skall dessutom inneha instruktörsbehörighet enligt IPC-J-STD-001 Registered instructor certification. Utbildningsenhet som bryter mot denna regel riskerar att förlora sin status som av FMV godkänd utbildningsenhet. - Verifiering av kursdeltagares behörighet att genomgå behörighetsprövning Innan kurs hålls skall utbildningsföretaget verifiera att kursdeltagare är behöriga att genomgå behörighetsprövning. Kontroll görs av synintyg från optiker, företagshälsovård alternativt läkare. Dessutom kontrolleras gällande behörigheter enligt FSD 5115, FSD 5116, FSD 5117 och FSD Behörighet FSD 5116 ger automatiskt behörighet FSD 5115 och behörighet FSD 5119 ger automatiskt behörighet FSD Behörighetsbevis får ej utfärdas förrän synkontrollintyg förelagts. - Utbildningen Utbildningen skall vara inriktad mot att ge deltagarna en ensad bild avseende hur teoretisk och praktisk utbildning med efterföljande behörighetsprövning enligt FSD 5115 och FSD 5117 skall genomföras. Detaljerad genomgång avseende bedömningsgrunder och betygsättning av lödprov skall ingå. - Behörighetsprövningen De detaljerade kraven enligt FSD 5116 respektive FSD 5119 skall följas. Teoriprov skall vara godkänt av FMV innan det används i behörighetsprövningen. Instruktören skall närvara hela tiden under provens genomförande. - Minsta kurslängd Kurslängden för behörighetskurs FSD 5116 och FSD 5119 skall vara minst 5 dagar per kurs. Vid förnyelse av behörighet FSD 5116 och FSD 5119 skall kurslängden vara minst 3 dagar per kurs. Vid samtidig förnyelse av FSD 5116 och FSD 5119 är minsta kurslängd 5 dagar.

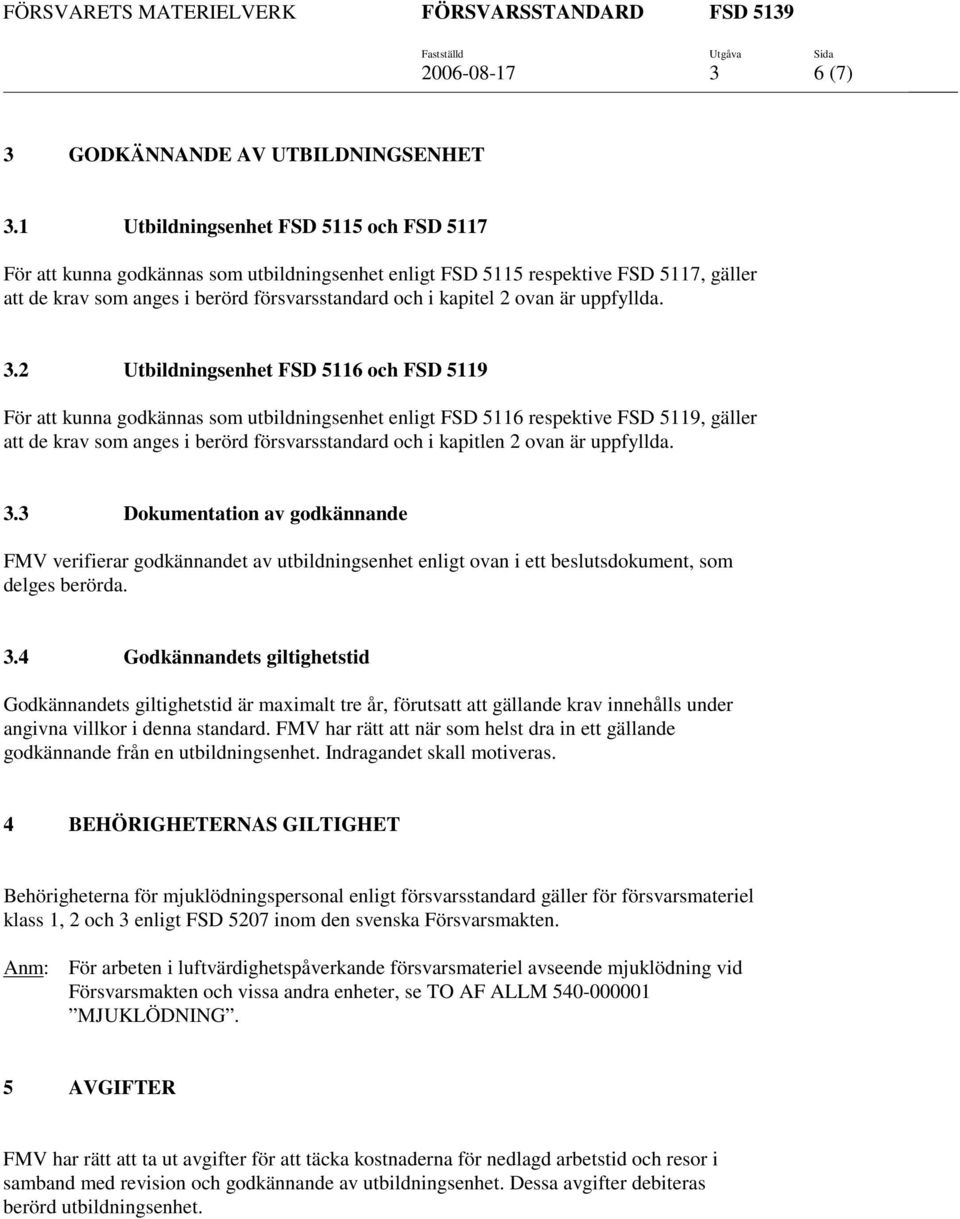

6 (7) 3 GODKÄNNANDE AV UTBILDNINGSENHET 3.1 Utbildningsenhet FSD 5115 och FSD 5117 För att kunna godkännas som utbildningsenhet enligt FSD 5115 respektive FSD 5117, gäller att de krav som anges i berörd försvarsstandard och i kapitel 2 ovan är uppfyllda. 3.2 Utbildningsenhet FSD 5116 och FSD 5119 För att kunna godkännas som utbildningsenhet enligt FSD 5116 respektive FSD 5119, gäller att de krav som anges i berörd försvarsstandard och i kapitlen 2 ovan är uppfyllda. 3.3 Dokumentation av godkännande FMV verifierar godkännandet av utbildningsenhet enligt ovan i ett beslutsdokument, som delges berörda. 3.4 Godkännandets giltighetstid Godkännandets giltighetstid är maximalt tre år, förutsatt att gällande krav innehålls under angivna villkor i denna standard. FMV har rätt att när som helst dra in ett gällande godkännande från en utbildningsenhet. Indragandet skall motiveras. 4 BEHÖRIGHETERNAS GILTIGHET Behörigheterna för mjuklödningspersonal enligt försvarsstandard gäller för försvarsmateriel klass 1, 2 och 3 enligt FSD 5207 inom den svenska Försvarsmakten. Anm: För arbeten i luftvärdighetspåverkande försvarsmateriel avseende mjuklödning vid Försvarsmakten och vissa andra enheter, se TO AF ALLM MJUKLÖDNING. 5 AVGIFTER FMV har rätt att ta ut avgifter för att täcka kostnaderna för nedlagd arbetstid och resor i samband med revision och godkännande av utbildningsenhet. Dessa avgifter debiteras berörd utbildningsenhet.

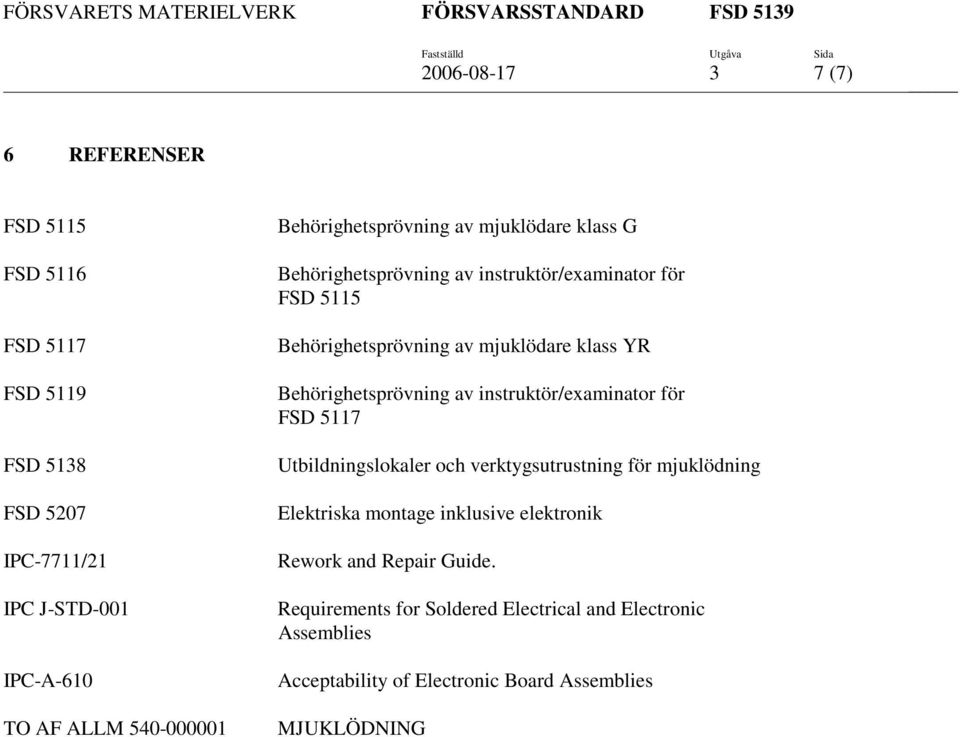

7 (7) 6 REFERENSER FSD 5115 FSD 5116 FSD 5117 FSD 5119 FSD 5138 FSD 5207 IPC-7711/21 IPC J-STD-001 IPC-A-610 TO AF ALLM Behörighetsprövning av mjuklödare klass G Behörighetsprövning av instruktör/examinator för FSD 5115 Behörighetsprövning av mjuklödare klass YR Behörighetsprövning av instruktör/examinator för FSD 5117 Utbildningslokaler och verktygsutrustning för mjuklödning Elektriska montage inklusive elektronik Rework and Repair Guide. Requirements for Soldered Electrical and Electronic Assemblies Acceptability of Electronic Board Assemblies MJUKLÖDNING
