1 LUFTKONDITIONERING VÄRMEPUMP Manual Trådlös Fjärrkontroll Typ MR-CH01 MR-CH01 D99272R DB A(1) 1(14) Med reservation för ändring

2 Innehåll Tr å d l ö s f j ä r r k o n t r o l l - Kn a p pa r o c h Di s p l ay... 3 In s ä t t n i n g av b at t e r i e r... 4 Sta r t... 5 Vä l j Au t o l ä g e (Au to m o d e)... 6 Vä l j Kylläge (Co o l m o d e)... 7 Vä l j Vä r m e l ä g e (He at m o d e )... 8 Vä l j Av f u k t n i n g s l ä g e (Dr y m o d e)... 9 Vä l j Fl ä k t l ä g e (Fa n m o d e ) Ju s t e r i n g av l u f t r i kta r e Vä l j Starttid Ti m e r Vä l j Stopp tid Ti m e r (14)

.. 6 Vä l j Kylläge (Co o l m o d e)... 7 Vä l j Vä r m e l ä g e (He at m o d e ).

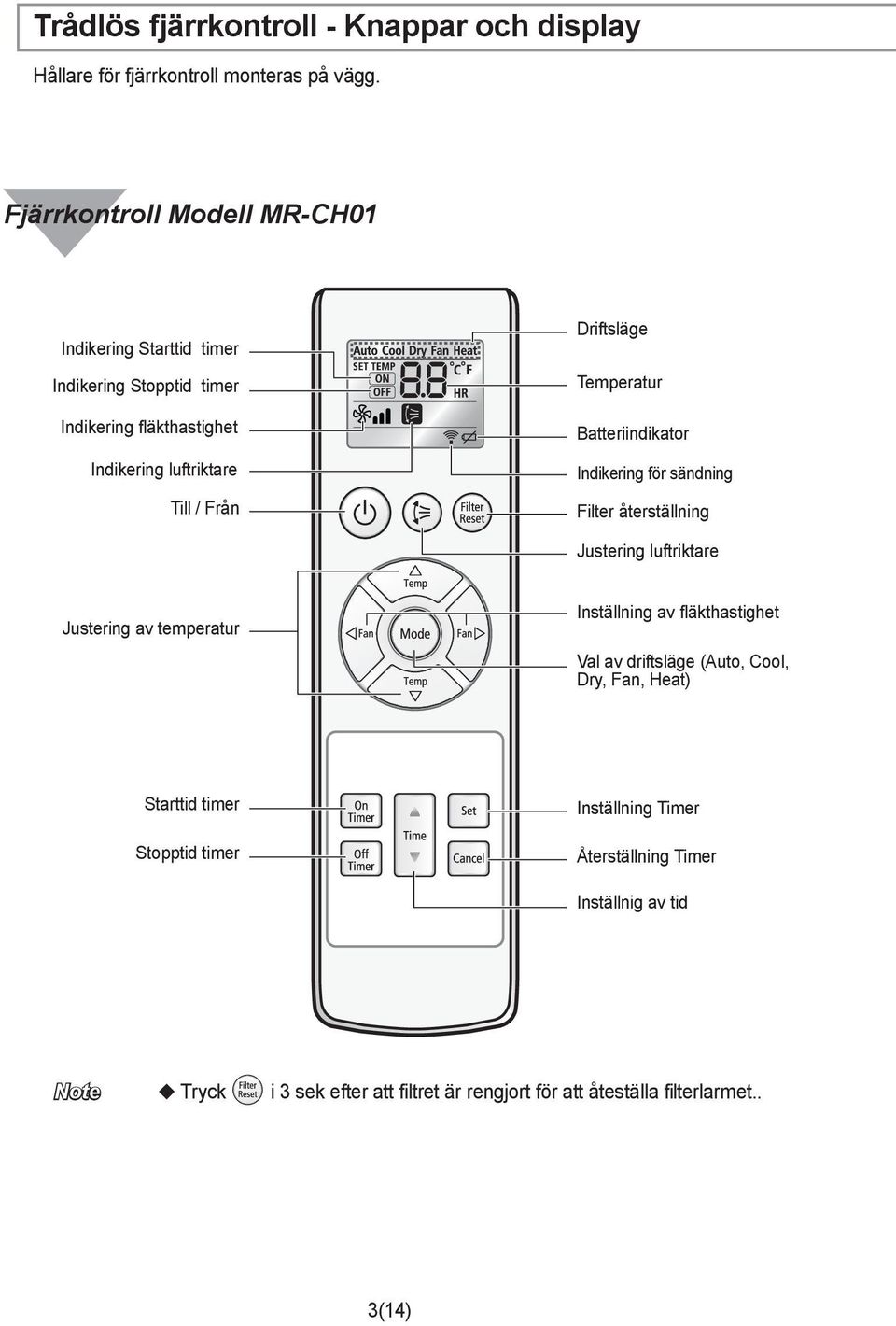

3 Trådlös fjärrkontroll - Knappar och display Hållare för fjärrkontroll monteras på vägg. Fjärrkontroll Modell MR-CH01 Indikering Starttid timer Indikering Stopptid timer Indikering fläkthastighet Indikering luftriktare Till / Från Driftsläge Temperatur Batteriindikator Indikering för sändning Filter återställning Justering luftriktare Justering av temperatur Inställning av fläkthastighet Val av driftsläge (Auto, Cool, Dry, Fan, Heat) Starttid timer Stopptid timer Inställning Timer Återställning Timer Inställnig av tid Note Tryck i 3 sek efter att filtret är rengjort för att åteställa filterlarmet.. 3(14)

Temperatur Batteriindikator Indikering för sändning Filter återställning Justering luftriktare Justering av temperatur Inställning av fläkthastighet Val

4 Isättning av batterier I följande fall måste batterier sättas in eller bytas: Vid nyinstallation När fjärrkontrollen slutat att fungera Note Använd 2 st AAA, LR03 1.5V batterier. Blanda ej gamla och nya batterier, använd helst samma fabrikat. Sätt i batterierna enl + och symbolerna. 1 Tryck upp luckan enl pilens indikering på baksidan av kontrollen och drag uppåt. 2 Sätt i batterierna enl + och symbolerna. 3 Sått tillbaka luckan. Note Fjärrkontrollen indikerar batteriets kondition för att uppmärksamma brukaren när det är dags att byta batterier. Om inte kontrollen skall användas på en längre tid placera kontrollen i vägghållaren. Correct disposal of batteries in this product ( Applicable in the European Union and other European countries with separate battery return systems.) This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please separate batteries from 4(14)

2 Sätt i batterierna enl + och symbolerna. 3 Sått tillbaka luckan. Note Fjärrkontrollen indikerar batteriets kondition för att uppmärksamma brukaren när det är dags att byta batterier.

5 Start Användarmanualen innehåller värdefull information hur Du använder din fjärrkontroll. Ta dig tid och läs instruktionen noga så att Du får ut mesta möjliga av ditt aggregat. Nedanstående tre symboler används i följande instruktioner: TRYCK SKJUT HÅLL NER 5(14)

Ta dig tid och läs instruktionen noga så att Du får ut mesta

6 Val av Auto mode (Autoläge) Rumstemperturen och fläkthastigheten kontrolleras automatiskt för att hålla inställd temperatur. 1 Tryck (ON/OFF). Resultat: Aggregatet startar med det senast valda driftläget Caution För att föhindra skador på aggregatet har den en inbyggd startfördröjning som förhindrar täta starter som kan skada kompressorn. Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Auto mode, tryck på tills Auto syns i displayen. Resultat: Aggregatet går i Auto mode (Autoläge) I Auto mode går aggregatet i kyl- eller värme läge beroende på önskad temperatur. 3 För att justera temperaturen, tryck på tills önskad temperatur är inställd. Temperaturen kan ställas in mellan 18 C och 30 C Resultat: Temperaturen ändras med 1 C när trycks in. 4 För att justera utblåsningsriktning se sid 11. 6(14)

Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Auto mode, tryck på tills Auto syns i displayen.

7 Val av kylläge (Cool mode) Välj kylläge (Cool mode) för att sänka rumstemperaturen. 1 Tryck (ON/OFF) Resultat: Aggregatet startar med det senast valda driftäget Caution För att föhindra skador på aggregatet har den en inbyggd startfördröjning som förhindrar täta starter som kan skada kompressorn. Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Cool mode, tryck på tills Cool syns displayen. Resultat: Aggregatet går i Cool mode (kylläge). 3 För att justera temperaturen, tryck på tills önskad temperatur är inställd. Temperaturen kan ställas in mellan 18 C och 30 C Resultat: Temperaturen ändras med 1 C när trycks in. 4 Tryck på för att välja fläktläge. Automatisk( ) Låg Medium Hög 5 För att justera utblåsningsriktning se sid 11. 7(14)

kan skada kompressorn. Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Cool mode, tryck på tills Cool syns displayen. Resultat: Aggregatet går i Cool mode (kylläge).

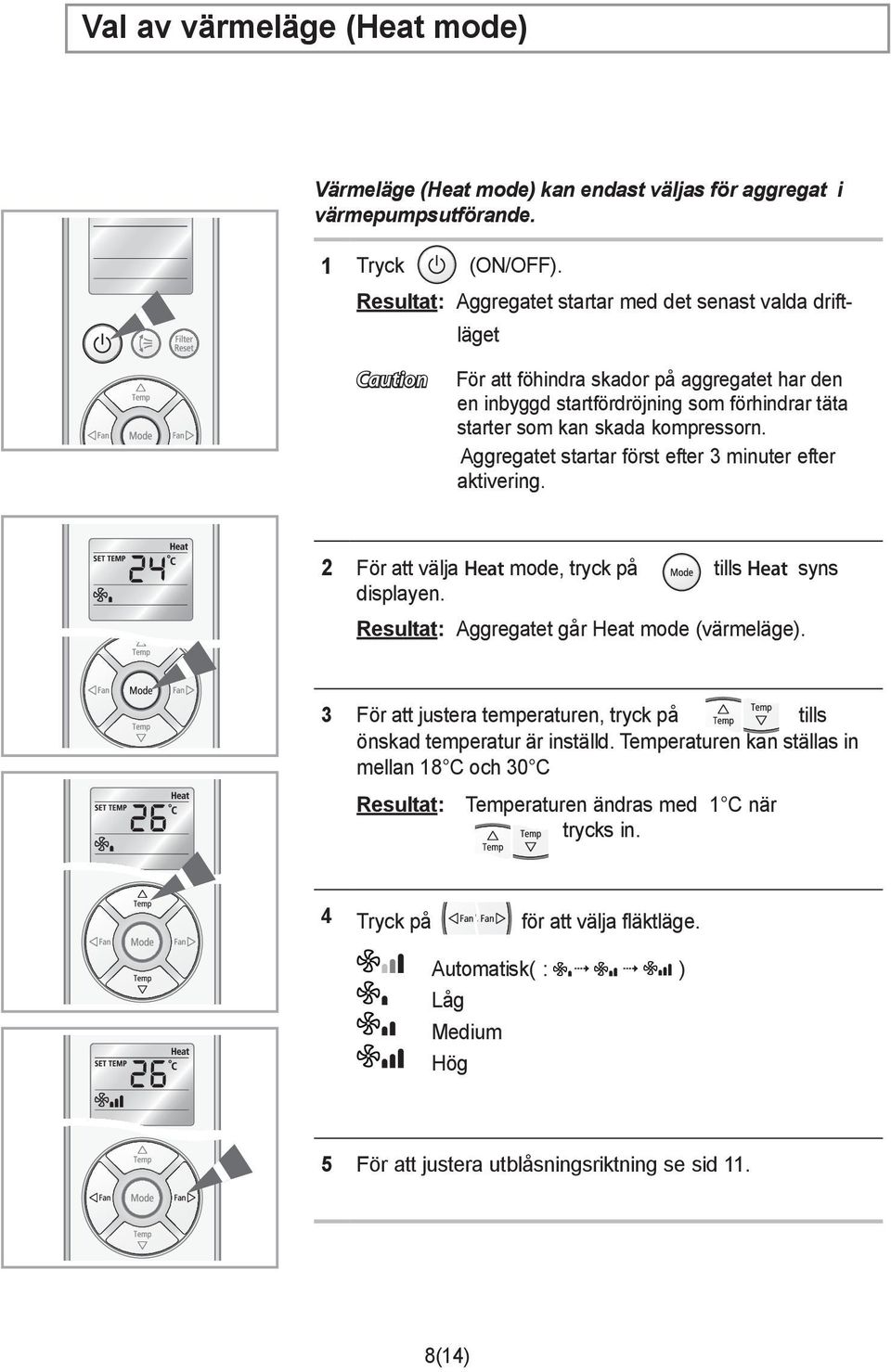

8 Val av värmeläge (Heat mode) Värmeläge (Heat mode) kan endast väljas för aggregat i värmepumpsutförande. 1 Tryck (ON/OFF). Resultat: Aggregatet startar med det senast valda driftläget Caution För att föhindra skador på aggregatet har den en inbyggd startfördröjning som förhindrar täta starter som kan skada kompressorn. Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Heat mode, tryck på tills Heat syns displayen. Resultat: Aggregatet går Heat mode (värmeläge). 3 För att justera temperaturen, tryck på tills önskad temperatur är inställd. Temperaturen kan ställas in mellan 18 C och 30 C Resultat: Temperaturen ändras med 1 C när trycks in. 4 Tryck på för att välja fläktläge. Automatisk( : ) Låg Medium Hög 5 För att justera utblåsningsriktning se sid 11. 8(14)

Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Heat mode, tryck på tills Heat syns displayen. Resultat: Aggregatet går Heat mode (värmeläge).

9 Val av avfuktningsläge (Dry mode) Välj Dry mode (avfuktning) om rummet är fuktigt. I detta läge är temperatursänkningen reducerad. 1 Tryck (ON/OFF). Caution Resultat: Aggregatet startar med det senast valda driftläget. För att föhindra skador på aggregatet har den en inbyggd startfördröjning som förhindrar täta starter som kan skada kompressorn. Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Dry mode, tryck på tills Dry syns i displayen.. Resultat: Agregatet går i Dry mode (avfukningsläge). 3 För att justera temperaturen, tryck på tills önskad temperatur är inställd. Temperaturen kan ställas in mellan 18 C och 30 C. Resultat: Temperaturen ändras med 1 C när trycks in. Fläktläget justeras automatiskt i Dry mode. 4 För att justera utblåsningsriktning se sid 11. 9(14)

Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Dry mode, tryck på tills Dry syns i displayen.. Resultat: Agregatet går i Dry mode (avfukningsläge).

10 Val av Fläktläge (Fan mode) Välj Fläkt-läge( Fan mode) för att cirkulera luften utan att förändra temperaturen. 1 Tryck på (ON/OFF). Resultat: Aggregatet startar med det senast valda driftläget. Caution För att föhindra skador på aggregatet har den en inbyggd startfördröjning som förhindrar täta starter som kan skada kompressorn. Aggregatet startar först efter 3 minuter efter aktivering. 2 För att välja Fläktläge tryck på tills Fan visas i displayen. Resultat: Aggregatet går i Fläktläge 3 Tryck på tills önskad fläkthastighet visas i displayen. Låg Medium Hög 4 För att justera utblåsningsriktning se sid (14)

Caution För att föhindra skador på aggregatet har den en inbyggd startfördröjning som förhindrar täta starter som kan skada kompressorn.

11 Justering av utblåsningsriktning (Gäller ej aggregat för kanalanslutning) Utblåsningen kan justeras upp och ner. 1 Tryck på Resultat: Spjällbladet rör sig vertikalt. 2 För att stoppa, tryck på Note För att låsa spjället i ett önskat läge, tryck när önskat läge är uppnått. 11(14)

1 Tryck på Resultat: Spjällbladet rör sig vertikalt.

12 Inställning av Timer / Starttid Med knappen On Timer aktiveras automatisk start av aggregatet.tiden kan väljas från 30 min till 24 timmar. 1 Tryck på Resultat: blinkar. 2 Tryck tills önskad tid visas i displayen. Resultat: Tiden ändras med 30 minuter eller 1 timme genom att trycka på. Min tid tillstart är 30 minuter och max tid är 24 timmar. 3 Tryck för att avsluta inställningen. Resultat: Blinkningen slutar och återstående tid till start visas. Trycker du inte inom 10 sek försvinner det inställda värdet. För att återställa, tryck på igen. 4 Tryck på tills önskat driftläge visas i dispalyen. Resultat: Aggregatet startar i valt driftsläge. När knappen trycks in visas, Auto Cool Dry Fan Heat gång på gång. 5 För att justera temperaturen, tryck för att ställa in önskad temperatur. Resultat: Tryck på tills önskad temperatur visas i displayen. 12(14)

3 Tryck för att avsluta inställningen. Resultat: Blinkningen slutar och återstående tid till start visas. Trycker du inte inom 10 sek försvinner det inställda värdet.

13 Inställning av Timer / Stopptid Med knappen Off Timer aktiveras automatisk stopp av aggrgatet.tiden kan väljas från 30 min till 24 timmar. 1 Tryck på Resultat: blinkar 2 Tryck tills önskad tid visas i displayen. Resultat: Tiden ändras med 30 minuter eller 1 timme genom att trycka på. Min tid till stopp är 30 minuter och max tid är 24 timmar. 3 Tryck för att avsluta inställningen. Resultat: Blinkningen stopp visas. Trycker du inte det inställda värdet. För att återställa, tryck på slutar och återstående tid till inom 10 sek försvinner igen. Note Om du trycker när On och Off Timer är inställda fösvinner inställda tider. 13(14)

Min tid till stopp är 30 minuter och max tid är 24 timmar. 3 Tryck för att avsluta inställningen. Resultat: Blinkningen stopp visas.

14 14(14)
