Rosemount 214C-sensor. Snabbstartguide , vers. BC Mars 2019

Transkript

1 Rosemount 214C-sensor , vers. BC

2 OBS! Denna guide innehåller grundläggande anvisningar om Rosemount 214C-sensormodeller. Se tillämplig produktlitteratur för information om konfiguration och intyg om användning i explosionsfarliga miljöer om sensorn beställdes monterad på en temperaturmätficka eller transmitter. VARNING! Explosioner kan orsaka dödsfall eller allvarliga personskador Installation av denna sensor i explosionsfarliga miljöer måste ske i enlighet med tillämpliga lokala, nationella och internationella standarder och normer samt vedertagen praxis. Kabelrör/kabelanslutningar Om inte kabelrören/kabelanslutningarna i transmitterhuset är märkta på annat sätt har de en 12,7-mm ( 1 /2 tum) NPT-gänga (14 gängor/tum). Kabelanslutningar märkta M20 har M20 1,5-gänga. På utrustning med flera kabelanslutningar har alla anslutningar samma gängtyp. Vid installation i farliga miljöer ska endast tillämpliga listade eller Ex-godkända flamsäkra/dammsäkra pluggar, adaptrar eller kabelförskruvningar användas i kabelrör/kabelanslutningar. Använd endast blindpluggar, adaptrar, kabelförskruvningar och kabelrör med en passande gängtyp när dessa anslutningar tillsluts. Innehållsförteckning Kopplingsschema för resistansgivare Kopplingsschema för termokopplingar Produktintyg Installationsritningar

3 1.0 Kopplingsschema för resistansgivare Figur 1. Konfiguration av resistansgivarens ledartråd enligt IEC Singelelement, 3 trådar Singelelement, 4 trådar Dubbelelement, 3 trådar Röd Red Röd Red Röd Red Röd Red Svart Black Svart Black Vit White Vit White Vit White Gul Yellow Röd Red Röd Red Vit White OBS! Konfigurera ett singelelement med 4-tråds resistansgivare som ett 3-trådssystem genom att ansluta endast en vit ledare. Isolera eller avsluta den outnyttjade vita ledaren på ett sätt som förhindrar kortslutning till jord. Konfigurera ett singelelement, 4-tråds resistansgivare som ett 2-trådssystem genom att ansluta ledare med matchande färger först och sedan ansluta de parade ledarna till anslutningen. 3

4 2.0 Kopplingsschema för termokopplingar Figur 2. Ledartrådskonfiguration för termokoppling Enkel termokoppling, 2 trådar Dubbel termokoppling, 4 trådar ( ) ( ) ( + ) ( + ) ( ) ( + ) IEC 60584:s termokopplingsfärger ASTM E-230:s termokopplingsfärger Typ POS (+) NEG ( ) POS (+) NEG ( ) J Svart Vit Vit Röd K Grön Vit Gul Röd T Brun Vit Blå Röd OBS! Dubbla termokopplingssensorer levereras med ett ledarpar sammanfogade med krympfolie. 4

5 3.0 Produktintyg Vers Intyg för användning i icke-explosionsfarliga miljöer Rosemount 214C har undersökts och testats för att kontrollera att utförandet uppfyller grundläggande elektriska, mekaniska och brandskyddsmässiga krav av ett nationellt erkänt testlaboratorium [Nationally Recognized Testing Laboratory, NRTL]) auktoriserat av Federal Occupational Safety and Health Administration (OSHA, USA:s motsvarighet till Arbetsmiljöverket). 3.2 Nordamerika Enligt amerikanska NEC (National Electrical Code) och CEC (Canadian Electrical Code) får divisionsmärkt utrustning användas i zoner och zonmärkt utrustning i divisioner. Märkningen måste vara lämplig för områdesklassificering, gastyp, och temperaturklass. Denna information definieras tydligt i respektive norm. E5 Explosionssäker (XP) och dammgnistsäker (DIP) Intygs-nr: Standarder: FM 3600:2011, FM 3615:2006, UL 50E:2007, UL :2010, ANSI/ISA 60529:2004 Märkdata: Explosionssäker KL. I, DIV. 1, GR. B, C, D; dammgnistsäker KL. II, DIV. 1, GR. E, F, G; KL. III; T6 ( 50 C T a +80 C), T5 ( 50 C T a +95 C); försegling krävs inte; vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max Särskilda förhållanden för säker användning (X): 1. Flamsäkra fogar kan inte repareras. 2. Kabelanslutningar som upprätthåller skyddskåpans kapslingsklass måste användas. Oanvända kabelanslutningar måste fyllas med lämpliga blindpluggar. N5 Division 2 (gnistfri) Intygs-nr: Standarder: FM 3600:2011, FM 3611:2004, UL 50E:2007, UL :2010, ANSI/ISA 60529:2004 Märkdata: Gnistfri KL. I, DIV. 2, GR. A, B, C, D; T6 ( 50 C T a +80 C), T5 ( 50 C T a +95 C) vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max E6 Explosionssäker och dammgnistsäker Intygs-nr: Standarder: CAN/CSA C22.2 nr 0:2010, CAN/CSA nr , CAN/CSA C22.2 nr 30-M1986, CAN/CSA C22.2 nr 94-M1991, CAN/CSA C22.2 nr :2012 Märkdata: Explosionssäker KL. I, DIV. 1, GR. B, C, D; dammgnistsäker KL. II, DIV. 1, GR. E, F, G; KL. III; T6 ( 50 C T a +80 C), T5 ( 50 C T a +95 C); försegling krävs inte; vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max Särskilda förhållanden för säker användning (X): 1. Flamsäkra fogar kan inte repareras. 2. Kabelanslutningar som upprätthåller skyddskåpans kapslingsklass måste användas. Oanvända kabelanslutningar måste fyllas med lämpliga blindpluggar. 5

6 N6 Division 2 intygs-nr: Standarder: CAN/CSA C22.2 nr 0:2010, CAN/CSA C22.2 nr 94-M1991, CAN/CSA nr 213-M1987, CAN/CSA C22.2 nr :2012 Märkdata: KL. I, DIV. 2, GR. A, B, C, D; T6; ( 50 C T a +80 C), T5 ( 50 C T a +95 C); vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max Fjäderbelastad indikator har minskat märkvärdena för kapslingsklass och dammskydd. Fjäderbelastade sensorer måste installeras i en temperaturmätficka för att märkvärdena för kaplingsklass och dammskydd ska bibehållas. Omålade aluminiumhöljen är märkvärdesklassade som typ Europa E1 Flamsäker Intygs-nr: DEMKO 16 ATEX 1677X Standarder: SS-EN : A , SS-EN :2014 Märkdata: II 2 G Ex db IIC T6 T1 Gb V max = 45 VDC, P max = 750 mw ND Damm Intygs-nr: DEMKO 16 ATEX 1677X Standarder: SS-EN : A , SS-EN :2014 Märkdata: II 2 D Ex tb IIIC T 130 C Db V max = 45 VDC, P max = 750 mw Installationsanvisningar: 1. Utför fältinkoppling som är lämplig både för lägsta och högsta driftstemperatur. 2. Dessa produkter levereras utan kabelförskruvningar/kabelförseglingar/blindpluggar. Val av lämpliga kabelförskruvningar/kabelförseglingar/blindpluggar görs på fältet. 3. Oanvända öppningar ska förslutas med lämpliga blindpluggar. 4. Skyddskåporna kan levereras med högst tre 1 /2-tums (12,7 mm, 14 gängor/tum) NPT-gängor, 3 /4-tums (19,05 mm, 14 gängor/tum) NPT-gängor eller M20 1,5-gängade anslutningar, där platsen för dessa anges i dokumentet med installationsanvisningar. Särskilda förhållanden för säker användning (X): 1. Se intyget för information om process- och omgivningstemperaturgränser. 2. När Rosemount 214C-sensorn levereras med ett hölje med displayskydd är högsta omgivningstemperatur 95 C. 3. Den icke-metalliska dekalen kan lagra statisk elektricitet och utgöra en antändningskälla i grupp III-miljöer. Försiktighet ska iakttas för att minska ansamlingen av statisk elektricitet. Den icke-metalliska dekalen kan t.ex. gnuggas med en fuktad duk. 4. Displayskydden utsattes för en slagenergi på 4 J, vilket motsvarar en mekanisk fara med låg risk. Skydda displayens kåpa mot slagenergier som överstiger 4 J. 5. Flamsäkra fogar kan inte repareras. 6. Fristående Rosemount 214C-sensorer utan skyddskåpa måste monteras i ett lämpligt Ex-certifierat hölje vars volym inte överstiger 0,55 l för att även i fortsättning uppfylla skyddstyp db respektive tb. 7. De fjäderbelastade sensorerna och DIN-sensorerna måste installeras i en temperaturmätficka för att upprätthålla en kapslingsklass på IP6X. 8. Kontaktindikerande sensorer uppfyller inte kraven för skyddstyp tb och därför inte heller märkvärde tb. 6

7 3.4 Övriga världen E7 Flamsäker Intygs-nr: IECEx UL X Standarder: IEC :2011, IEC :2014 Märkdata: Ex db IIC T6 T1 Gb V max = 45 VDC, P max = 750 mw NK Damm Intygs-nr: IECEx UL X Standarder: IEC :2011, IEC :2013 Märkdata: Ex tb IIIC T 130 C Db V max = 45 VDC, P max = 750 mw Installationsanvisningar: 1. Utför fältinkoppling som är lämplig både för lägsta och högsta driftstemperatur. 2. Dessa produkter levereras utan kabelförskruvningar/kabelförseglingar/blindpluggar. Val av lämpliga kabelförskruvningar/kabelförseglingar/blindpluggar görs på fältet. 3. Oanvända öppningar ska förslutas med lämpliga blindpluggar. 4. Skyddskåporna kan levereras med högst tre 1 /2-tums (12,7 mm, 14 gängor/tum) NPT-gängor, 3 /4-tums (19,05 mm, 14 gängor/tum) NPT-gängor eller M20 1,5-gängade anslutningar, där platsen för dessa anges i dokumentet med installationsanvisningar. Särskilda förhållanden för säker användning (X): 1. Se intyget för information om process- och omgivningstemperaturgränser. 2. När Rosemount 214C-sensorn levereras med ett hölje med displayskydd är högsta omgivningstemperatur 95 C. 3. Den icke-metalliska dekalen kan lagra statisk elektricitet och utgöra en antändningskälla i grupp III-miljöer. Försiktighet ska iakttas för att minska ansamlingen av statisk elektricitet. Den icke-metalliska dekalen kan t.ex. gnuggas med en fuktad duk. 4. Displayskydden utsattes för en slagenergi på 4 J, vilket motsvarar en mekanisk fara med låg risk. Skydda displayens kåpa mot slagenergier som överstiger 4 J. 5. Flamsäkra fogar kan inte repareras. 6. Fristående Rosemount 214C-sensorer utan skyddskåpa måste monteras i ett lämpligt Ex-certifierat hölje vars volym inte överstiger 0,55 l för att även i fortsättning uppfylla skyddstyp db respektive tb. 7. De fjäderbelastade sensorerna och DIN-sensorerna måste installeras i en temperaturmätficka för att upprätthålla en kaplingsklass på IP6X. 8. Kontaktindikerande sensorer uppfyller inte kraven för skyddstyp tb och därför inte heller märkvärde tb. 7

8 4.0 Installationsritningar Figur 3. Rosemount 214C i farliga miljöer ( ) 8

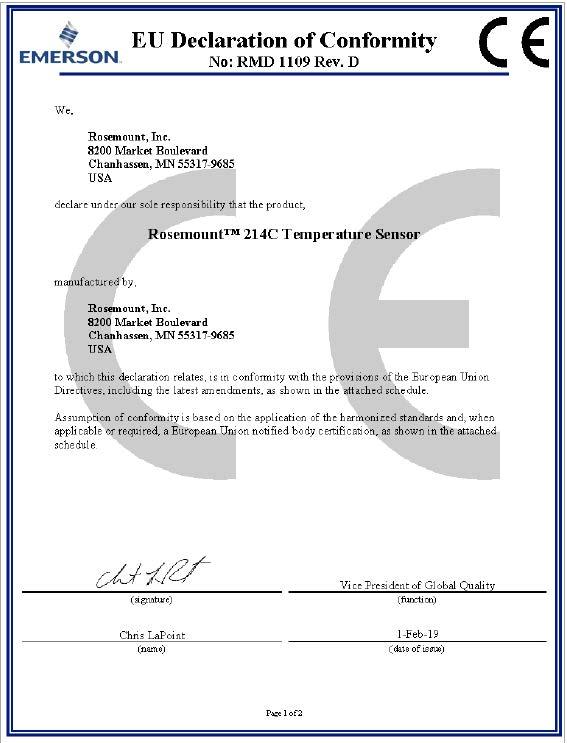

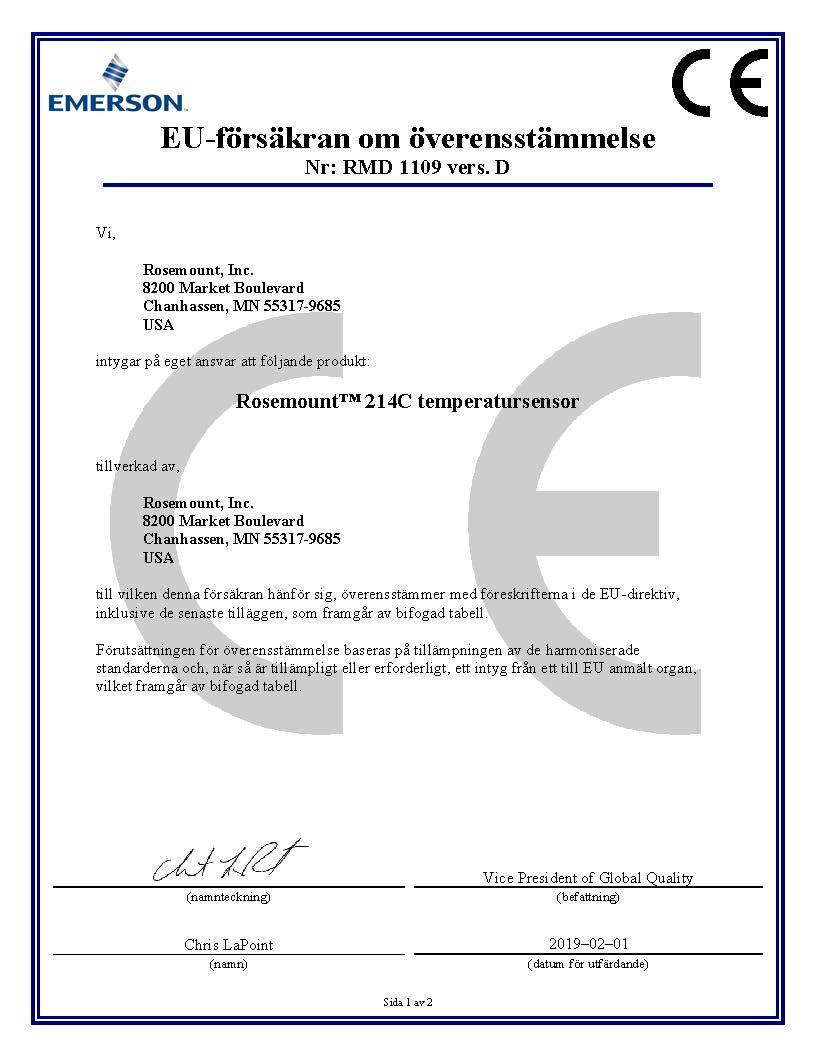

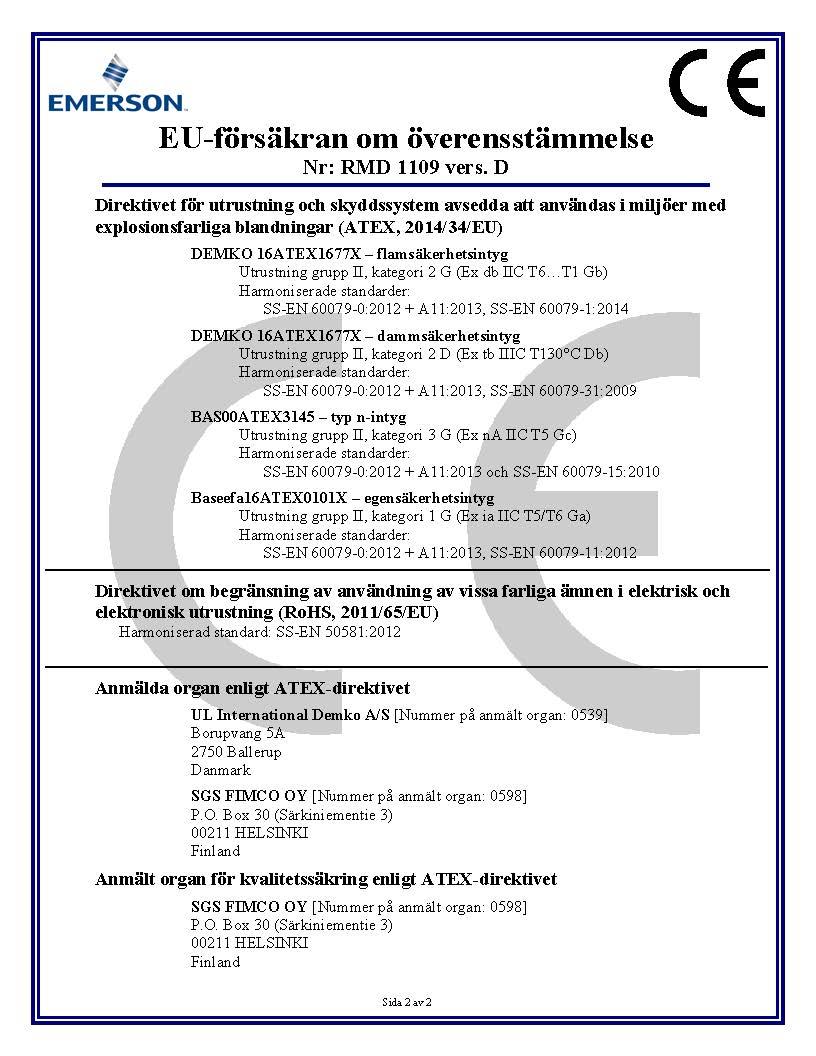

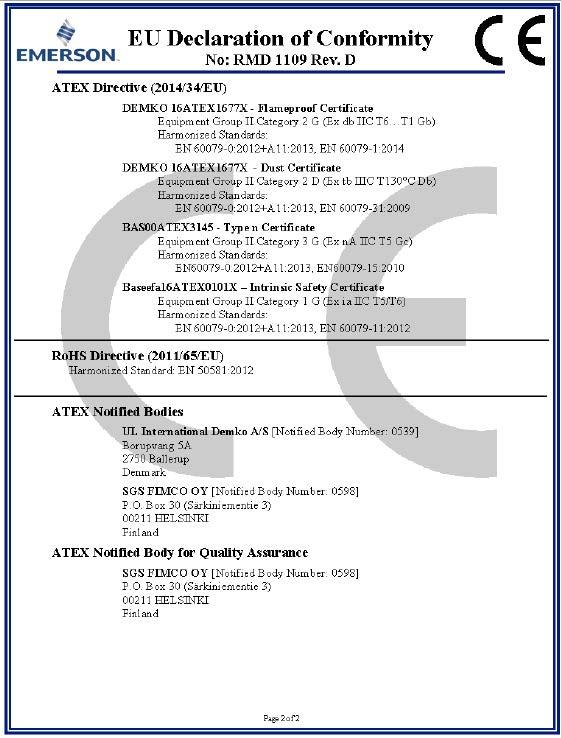

9 Figur 4. Försäkran om överensstämmelse för Rosemount 214C 9

10 10

11 11

12 12

13 Part Name China RoHS Rosemount 214 List of Rosemount 214 Parts with China RoHS Concentration above MCVs Hazardous Substances Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent Chromium (Cr +6) Polybrominated biphenyls (PBB) Polybrominated diphenyl ethers (PBDE) Electronics Assembly Housing Assembly X O O O O O O O O X O O Sensor Assembly X O O O O O SJ/T11364 This table is proposed in accordance with the provision of SJ/T O: GB/T O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T X: GB/T X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T
