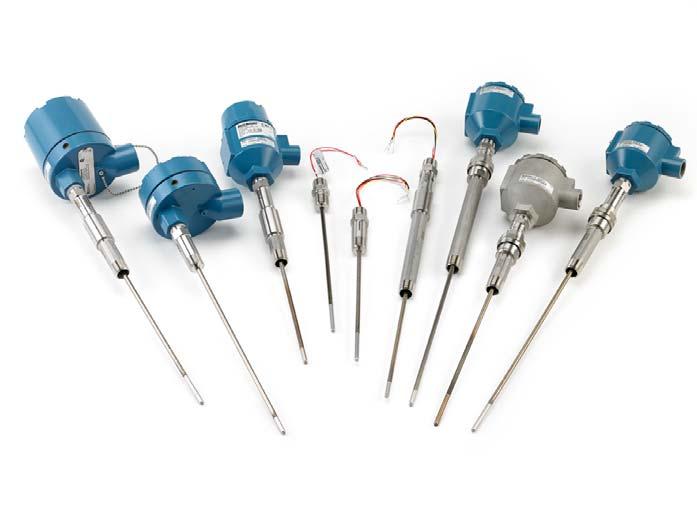

Rosemount 214C-sensor. Snabbstartguide , vers. AE April 2017
|
|
- Axel Öberg
- för 5 år sedan
- Visningar:
Transkript
1 Rosemount 214C-sensor , vers. AE
2 OBS! Denna guide innehåller grundläggande anvisningar om Rosemount 214C-sensormodeller. Se tillämplig produktlitteratur för information om konfiguration och intyg om användning i explosionsfarliga miljöer om sensorn beställdes monterad på en temperaturmätficka eller transmitter. VARNING! Explosioner kan orsaka dödsfall eller allvarliga personskador Installation av denna sensor i explosionsfarliga miljöer måste ske i enlighet med tillämpliga lokala, nationella och internationella standarder och normer samt vedertagen praxis. Kabelrör/kabelanslutningar Om inte kabelrören/kabelanslutningarna i transmitterhuset är märkta på annat sätt har de en 12,7-mm ( 1 /2 tum) NPT-gänga (14 gängor/tum). Kabelanslutningar märkta M20 har M20 1,5-gänga. På utrustning med flera kabelanslutningar har alla anslutningar samma gängtyp. Vid installation i farliga miljöer ska endast tillämpliga listade eller Ex-godkända flamsäkra/dammsäkra pluggar, adaptrar eller kabelförskruvningar användas i kabelrör/kabelanslutningar. Använd endast blindpluggar, adaptrar, kabelförskruvningar och kabelrör med en passande gängtyp när dessa anslutningar tillsluts. Innehållsförteckning Kopplingsschema för resistansgivare Kopplingsschema för termokopplingar Produktintyg Installationsritningar
3 1.0 Kopplingsschema för resistansgivare Figur 1. Konfiguration av resistansgivarens ledartråd enligt IEC Singelelement, 3 trådar Singelelement, 4 trådar Dubbelelement, 3 trådar Röd Red Röd Red Röd Red Röd Red Svart Black Svart Black Vit White Vit White Vit White Gul Yellow Röd Red Röd Red Vit White OBS! Konfigurera ett singelelement med 4-tråds resistansgivare som ett 3-trådssystem genom att ansluta endast en vit ledare. Isolera eller avsluta den outnyttjade vita ledaren på ett sätt som förhindrar kortslutning till jord. Konfigurera ett singelelement, 4-tråds resistansgivare som ett 2-trådssystem genom att ansluta ledare med matchande färger först och sedan ansluta de parade ledarna till anslutningen. 3
4 2.0 Kopplingsschema för termokopplingar Figur 2. Ledartrådskonfiguration för termokoppling Enkel termokoppling, 2 trådar Dubbel termokoppling, 4 trådar ( ) ( ) ( + ) ( + ) ( ) ( + ) IEC 60584:s termokopplingsfärger ASTM E-230:s termokopplingsfärger Typ POS (+) NEG ( ) POS (+) NEG ( ) J Svart Vit Vit Röd K Grön Vit Gul Röd T Brun Vit Blå Röd OBS! Dubbla termokopplingssensorer levereras med ett ledarpar sammanfogade med krympfolie. 4
5 3.0 Produktintyg Vers Information om EU-direktiv En kopia av EU-försäkran om överensstämmelse finns i slutet av snabbstartguiden. För den senaste versionen av EU-försäkran om överensstämmelse, se Emerson.com/Rosemount. 3.2 Intyg för användning i icke-explosionsfarliga miljöer Rosemount 214C har undersökts och testats för att kontrollera att utförandet uppfyller grundläggande elektriska, mekaniska och brandskyddsmässiga krav av ett nationellt erkänt testlaboratorium [Nationally Recognized Testing Laboratory, NRTL]) auktoriserat av Federal Occupational Safety and Health Administration (OSHA, USA:s motsvarighet till Arbetsmiljöverket). 3.3 Nordamerika Enligt amerikanska NEC (National Electrical Code) och CEC (Canadian Electrical Code) får divisionsmärkt utrustning användas i zoner och zonmärkt utrustning i divisioner. Märkningen måste vara lämplig för områdesklassificering, gastyp, och temperaturklass. Denna information definieras tydligt i respektive norm. E5 Explosionssäker (XP) och dammgnistsäker (DIP) Intygs-nr: Standarder: FM 3600:2011, FM 3615:2006, UL 50E:2007, UL :2010, ANSI/ISA 60529:2004 Märkdata: Explosionssäker KL. I, DIV. 1, GR. B, C, D; dammgnistsäker KL. II, DIV. 1, GR. E, F, G; KL. III; T6 ( 50 C T a +80 C), T5 ( 50 C T a +95 C); försegling krävs inte; vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max Särskilda förhållanden för säker användning (X): 1. Flamsäkra fogar kan inte repareras. 2. Kabelanslutningar som upprätthåller skyddskåpans kapslingsklass måste användas. Oanvända kabelanslutningar måste fyllas med lämpliga blindpluggar. N5 Division 2 (gnistfri) Intygs-nr: Standarder: FM 3600:2011, FM 3611:2004, UL 50E:2007, UL :2010, ANSI/ISA 60529:2004 Märkdata: Gnistfri KL. I, DIV. 2, GR. A, B, C, D; T6 ( 50 C T a +80 C), T5 ( 50 C T a +95 C) vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max E6 Explosionssäker och dammgnistsäker Intygs-nr: Standarder: CAN/CSA C22.2 nr 0:2010, CAN/CSA nr , CAN/CSA C22.2 nr 30-M1986, CAN/CSA C22.2 nr 94-M1991, CAN/CSA C22.2 nr :2012 Märkdata: Explosionssäker KL. I, DIV. 1, GR. B, C, D; dammgnistsäker KL. II, DIV. 1, GR. E, F, G; KL. III; T6 ( 50 C T a +80 C), T5 ( 50 C T a +95 C); försegling krävs inte; vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max 5
6 Särskilda förhållanden för säker användning (X): 1. Flamsäkra fogar kan inte repareras. 2. Kabelanslutningar som upprätthåller skyddskåpans kapslingsklass måste användas. Oanvända kabelanslutningar måste fyllas med lämpliga blindpluggar. N6 Division 2 intygs-nr: Standarder: CAN/CSA C22.2 nr 0:2010, CAN/CSA C22.2 nr 94-M1991, CAN/CSA nr 213-M1987, CAN/CSA C22.2 nr :2012 Märkdata: KL. I, DIV. 2, GR. A, B, C, D; T6; ( 50 C T a +80 C), T5 ( 50 C T a +95 C); vid installation i enlighet med Rosemount-ritning ; typ 4X ; V max 35 VDC, 750 mw max Fjäderbelastad indikator har minskat märkvärdena för kapslingsklass och dammskydd. Fjäderbelastade sensorer måste installeras i en temperaturmätficka för att märkvärdena för kaplingsklass och dammskydd ska bibehållas. Omålade aluminiumhöljen är märkvärdesklassade som typ Europa E1 Flamsäker Intygs-nr: DEMKO 16 ATEX 1677X Standarder: SS-EN : A , SS-EN :2014 Märkdata: II 2 G Ex db IIC T6 T1 Gb V max = 45 VDC, P max = 750 mw Installationsanvisningar: 1. Utför fältinkoppling som är lämplig både för lägsta och högsta driftstemperatur. 2. Dessa produkter levereras utan kabelförskruvningar/kabelförseglingar/blindpluggar. Val av lämpliga kabelförskruvningar/kabelförseglingar/blindpluggar görs på fältet. 3. Oanvända öppningar ska förslutas med lämpliga blindpluggar. 4. Skyddskåporna kan levereras med högst tre 1 /2-tums (12,7 mm, 14 gängor/tum) NPT-gängor, 3 /4-tums (19,05 mm, 14 gängor/tum) NPT-gängor eller M20 1,5-gängade anslutningar, där platsen för dessa anges i dokumentet med installationsanvisningar. Särskilda förhållanden för säker användning (X): 1. Se intyget för information om process- och omgivningstemperaturgränser. 2. När Rosemount 214C-sensorn levereras med ett hölje med displayskydd är högsta omgivningstemperatur 95 C. 3. Den icke-metalliska dekalen kan lagra statisk elektricitet och utgöra en antändningskälla i grupp III-miljöer. Försiktighet ska iakttas för att minska ansamlingen av statisk elektricitet. Den icke-metalliska dekalen kan t.ex. gnuggas med en fuktad duk. 4. Displayskydden utsattes för en slagenergi på 4 J, vilket motsvarar en mekanisk fara med låg risk. Skydda displayens kåpa mot slagenergier som överstiger 4 J. 5. Flamsäkra fogar kan inte repareras. 6. Fristående Rosemount 214C-sensorer utan skyddskåpa måste monteras i ett lämpligt Ex-certifierat hölje vars volym inte överstiger 0,55 l för att även i fortsättning uppfylla skyddstyp db respektive tb. 7. De fjäderbelastade sensorerna och DIN-sensorerna måste installeras i en temperaturmätficka för att upprätthålla en kapslingsklass på IP6X. 8. Kontaktindikerande sensorer uppfyller inte kraven för skyddstyp tb och därför inte heller märkvärde tb. 6
7 I1 ATEX egensäkerhet Intygs-nr: Baseefa16ATEX0101X Tillämpade standarder:ss-en : A11:2013 och SS-EN :2012 Märkdata: II 1 G Ex ia IIC T5/T6 (SE TABELLEN I INTYGET) Termoelement, Pi = 500 mw T6 60 C Ta +70 C Resistansgivare, Pi = 192 mw T6 60 C Ta +70 C Resistansgivare, Pi = 290 mw T6 60 C Ta +60 C T5 60 C Ta +70 C Särskilda användningsförhållanden (X): 1. Utrustningen måste installeras i ett hölje som ger ett skydd på minst kapslingsklass IP20. N1 ATEX typ n med kapsling Intygs-nr: BAS00ATEX3145 Tillämpade standarder: SS-EN : A11:2013, SS-EN :2010 Märkdata: II 3 G Ex na IIC T5 Gc T5 ( 40 C Ta 70 C) ND Damm Intygs-nr: DEMKO 16 ATEX 1677X Tillämpade standarder: SS-EN : A och SS-EN :2014 Märkdata: II 2 D Ex tb IIIC T 130 C Db V max = 45 VDC, P max = 750 mw Installationsanvisningar: 1. Utför fältinkoppling som är lämplig både för lägsta och högsta driftstemperatur. 2. Dessa produkter levereras utan kabelförskruvningar/kabelförseglingar/blindpluggar. Val av lämpliga kabelförskruvningar/kabelförseglingar/blindpluggar görs på fältet. 3. Oanvända öppningar ska förslutas med lämpliga blindpluggar. 4. Skyddskåporna levereras med upp till tre ½-tums (12,7 mm [14 gängor/tum]) NPT-gängor, ¾-tums (19,05 mm [14 gängor/tum]) NPT-gängor eller M20 x 1,5-gängade kabelanslutningar (placeringen av anslutningarna anges i dokumentet med installationsanvisningar). Särskilda förhållanden för säker användning (X): 1. Se intyget för information om process- och omgivningstemperaturgränser. 2. När Rosemount 214C-sensorn levereras med ett hölje med displayskydd är högsta omgivningstemperatur 95 C. 3. Den icke-metalliska dekalen kan lagra statisk elektricitet och utgöra en antändningskälla i grupp III-miljöer. Försiktighet ska iakttas för att minska ansamlingen av statisk elektricitet. Den icke-metalliska dekalen kan t.ex. gnuggas med en fuktad duk. 4. Displayskydden utsattes för en slagenergi på 4 J, vilket motsvarar en mekanisk fara med låg risk. Skydda displayens kåpa mot slagenergier som överstiger 4 J. 5. Flamsäkra förband är inte avsedda att repareras. 6. Fristående Rosemount 214C-sensorer utan skyddskåpa måste monteras i ett lämpligt Ex-certifierat hölje vars volym inte överstiger 0,55 l för att även i fortsättning uppfylla skyddstyp db respektive tb. 7. De fjäderbelastade sensorerna och DIN-sensorerna måste installeras i en temperaturmätficka för att upprätthålla en kaplingsklass på IP6X. 8. Kontaktindikerande sensorer uppfyller inte kraven för skyddstyp tb och därför inte heller märkvärde tb. 7
8 3.5 Övriga världen E7 Flamsäker Intygs-nr: IECEx UL X Standarder: IEC :2011, IEC :2014 Märkdata: Ex db IIC T6 T1 Gb V max = 45 VDC, P max = 750 mw Installationsanvisningar: 1. Utför fältinkoppling som är lämplig både för lägsta och högsta driftstemperatur. 2. Dessa produkter levereras utan kabelförskruvningar/kabelförseglingar/blindpluggar. Val av lämpliga kabelförskruvningar/kabelförseglingar/blindpluggar görs på fältet. 3. Oanvända öppningar ska förslutas med lämpliga blindpluggar. 4. Skyddskåporna kan levereras med högst tre 1 /2-tums (12,7 mm, 14 gängor/tum) NPT-gängor, 3 /4-tums (19,05 mm, 14 gängor/tum) NPT-gängor eller M20 1,5-gängade anslutningar, där platsen för dessa anges i dokumentet med installationsanvisningar. Särskilda förhållanden för säker användning (X): 1. Se intyget för information om process- och omgivningstemperaturgränser. 2. När Rosemount 214C-sensorn levereras med ett hölje med displayskydd är högsta omgivningstemperatur 95 C. 3. Den icke-metalliska dekalen kan lagra statisk elektricitet och utgöra en antändningskälla i grupp III-miljöer. Försiktighet ska iakttas för att minska ansamlingen av statisk elektricitet. Den icke-metalliska dekalen kan t.ex. gnuggas med en fuktad duk. 4. Displayskydden utsattes för en slagenergi på 4 J, vilket motsvarar en mekanisk fara med låg risk. Skydda displayens kåpa mot slagenergier som överstiger 4 J. 5. Flamsäkra fogar kan inte repareras. 6. Fristående Rosemount 214C-sensorer utan skyddskåpa måste monteras i ett lämpligt Ex-certifierat hölje vars volym inte överstiger 0,55 l för att även i fortsättning uppfylla skyddstyp db respektive tb. 7. De fjäderbelastade sensorerna och DIN-sensorerna måste installeras i en temperaturmätficka för att upprätthålla en kaplingsklass på IP6X. 8. Kontaktindikerande sensorer uppfyller inte kraven för skyddstyp tb och därför inte heller märkvärde tb. I7 IECEx egensäkerhet Intygs-nr: IECEx BAS X Tillämpade standarder: SS-EN : A11:2013 och SS-EN :2012 Märkdata: Ex ia IIC T5/T6 (SE TABELLEN I INTYGET) Termoelement, Pi = 500 mw T6 60 C Ta +70 C Resistansgivare, Pi = 192 mw T6 60 C Ta +70 C Resistansgivare, Pi = 290 mw T6 60 C Ta +60 C T5 60 C Ta +70 C Särskilda användningsförhållanden (X): 1. Utrustningen måste installeras i ett hölje som ger ett skydd på minst kapslingsklass IP20. N7 IECEx typ n med kapsling Intygs-nr: IECEx BAS Tillämpade standarder:iec :2011 och IEC :2010 Märkdata: Ex na IIC T5 Gc; T5 ( 40 C Ta +70 C) 8
9 NK Damm Intygs-nr: IECEx UL X Tillämpade standarder:iec :2011 och IEC :2013 Märkdata: Ex tb IIIC T 130 C Db V max = 45 VDC, P max = 750 mw Installationsanvisningar: 1. Utför fältinkoppling som är lämplig både för lägsta och högsta driftstemperatur. 2. Dessa produkter levereras utan kabelförskruvningar/kabelförseglingar/blindpluggar. Val av lämpliga kabelförskruvningar/kabelförseglingar/blindpluggar görs på fältet. 3. Oanvända öppningar ska förslutas med lämpliga blindpluggar. 4. Skyddskåporna levereras med upp till tre 1 /2-tums (12,7 mm [14 gängor/tum]) NPT-gängor, 3 /4-tums (19,05 mm [14 gängor/tum]) NPT-gängor eller M20 x 1,5-gängade kabelanslutningar (placeringen av anslutningarna anges i dokumentet med installationsanvisningar). Särskilda förhållanden för säker användning (X): 1. Se intyget för information om process- och omgivningstemperaturgränser. 2. När Rosemount 214C-sensorn levereras med ett hölje med displayskydd är högsta omgivningstemperatur 95 C. 3. Den icke-metalliska dekalen kan lagra statisk elektricitet och utgöra en antändningskälla i grupp III-miljöer. Försiktighet ska iakttas för att minska ansamlingen av statisk elektricitet. Den icke-metalliska dekalen kan t.ex. gnuggas med en fuktad duk. 4. Displayskydden utsattes för en slagenergi på 4 J, vilket motsvarar en mekanisk fara med låg risk. Skydda displayens kåpa mot slagenergier som överstiger 4 J. 5. Flamsäkra förband är inte avsedda att repareras. 6. Fristående Rosemount 214C-sensorer utan skyddskåpa måste monteras i ett lämpligt Ex-certifierat hölje vars volym inte överstiger 0,55 l för att även i fortsättning uppfylla skyddstyp db respektive tb. 7. De fjäderbelastade sensorerna och DIN-sensorerna måste installeras i en temperaturmätficka för att upprätthålla en kaplingsklass på IP6X. 8. Kontaktindikerande sensorer uppfyller inte kraven för skyddstyp tb och därför inte heller märkvärde tb. 3.6 Kombinationsintyg KA Kombination av E1 och E6 KB Kombination av E5 och E6 KC Kombination av E1 och E5 KD Kombination av E1, E5 och E6 KN Kombination av N1, N5, N6 och N7 9
10 4.0 Installationsritningar Figur 3. Rosemount 214C i farliga miljöer ( ) 10
11 Figur 4. Försäkran om överensstämmelse för Rosemount 214C EU Declaration of Conformity No: RMD 1109 Rev. B We, Rosemount, Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, Rosemount 214C Temperature Sensor manufactured by, Rosemount, Inc Market Boulevard Chanhassen, MN USA to which this declaration relates, is in conformity with the provisions of the European Union Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Union notified body certification, as shown in the attached schedule. (signature) Vice President of Global Quality (function) Chris LaPoint (name) 17-Apr-2017 (date of issue) Page 1 of 2 11
12 EU Declaration of Conformity No: RMD 1109 Rev. B ATEX Directive (2014/34/EU) DEMKO 16ATEX1677X - Flameproof Certificate Equipment Group II Category 2 G (Ex db IIC T6 T1 Gb) Harmonized Standards: EN :2012+A11:2013, EN :2014 DEMKO 16ATEX1677X - Dust Certificate Equipment Group II Category 2 D (Ex tb IIIC T130 C Db) Harmonized Standards: EN :2012+A11:2013, EN :2009 BAS00ATEX Type n Certificate Equipment Group II Category 3 G (Ex na IIC T5 Gc) Harmonized Standards: EN :2012+A11:2013, EN :2010 Baseefa16ATEX0101X Intrinsic Safety Certificate Equipment Group II Category 1 G (Ex ia IIC T5/T6) Harmonized Standards: EN :2012+A11:2013, EN :2012 RoHS Directive (2011/65/EU) Effective from 22 July 2017 The Model 214C is in conformity with Directive 2011/65/EU of the European Parliament and of the Council on the restriction of the use of certain hazardous substances in electrical and electronic equipment. ATEX Notified Bodies UL International Demko A/S [Notified Body Number: 0539] Borupvang 5A 2750 Ballerup Denmark SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park Staden Lane SK17 9RZ Buxton United Kingdom Page 2 of 2 12
13 EU-försäkran om överensstämmelse Nr: RMD 1109 vers. B Vi, Rosemount, Inc Market Boulevard Chanhassen, MN USA intygar på eget ansvar att följande produkt: tillverkad av Rosemount 214C-temperatursensor Rosemount, Inc Market Boulevard Chanhassen, MN USA till vilken denna försäkran hänför sig, överensstämmer med föreskrifterna i de EU-direktiv, inklusive de senaste tilläggen, som framgår av bifogad tabell. Förutsättningen för överensstämmelse baseras på tillämpningen av de harmoniserade standarderna och, när så är tillämpligt eller erforderligt, ett intyg från ett till EU anmält organ, som framgår av bifogad tabell. Vice President of Global Quality (befattning) Chris LaPoint (namn) 17 april 2017 (datum för utfärdande) Sidan 1 av 2 13
14 EU-försäkran om överensstämmelse Nr: RMD 1109 vers. B Direktivet för utrustning och skyddssystem avsedda att användas i miljöer med explosionsfarliga blandningar (ATEX, 2014/34/EU) DEMKO 16ATEX1677X Flamsäkerhetsintyg Utrustning grupp II kategori 2 G (Ex db IIC T6 T1 Gb) Harmoniserade standarder: SS-EN : A11:2013, SS-EN :2014 DEMKO 16ATEX1677X Dammsäkerhetsintyg Utrustning grupp II, kategori 2 D (Ex tb IIIC T130 C Db) Harmoniserade standarder: SS-EN : A11:2013, SS-EN :2009 BAS00ATEX3145 typ n-intyg Utrustning grupp II, kategori 3 G (Ex na IIC T5 Gc) Harmoniserade standarder: SS-EN : A11:2013 och SS-EN :2010 Baseefa16ATEX0101X egensäkerhetsintyg Utrustning grupp II, kategori 1 G (Ex ia IIC T5/T6 Ga) Harmoniserade standarder: SS-EN : A11:2013 och SS-EN :2012 Direktivet om begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning (RoHS2, 2011/65/EU) gäller fr.o.m. den 22 juli 2017 Modell 214C uppfyller kraven i Europaparlamentets och rådets direktiv 2011/65/EU om begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning. Anmälda organ enligt ATEX-direktivet UL International Demko A/S [Nummer på anmält organ: 0539] Borupvang 5A 2750 Ballerup Danmark SGS Baseefa Limited [nummer på anmält organ: 1180] Rockhead Business Park Staden Lane Buxton Derbyshire SK17 9RZ, Storbritannien Anmält organ för kvalitetssäkring enligt ATEX-direktivet SGS Baseefa Limited [nummer på anmält organ: 1180] Rockhead Business Park Staden Lane SK17 9RZ Buxton Storbritannien Sidan 2 av 2 14
15 Part Name China RoHS Rosemount 214 List of Rosemount 214 Parts with China RoHS Concentration above MCVs Hazardous Substances Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent Chromium (Cr +6) Polybrominated biphenyls (PBB) Polybrominated diphenyl ethers (PBDE) Electronics Assembly O O O O O O Housing Assembly O O O O O O Sensor Assembly O O O O O O SJ/T11364 This table is proposed in accordance with the provision of SJ/T O: GB/T O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T X: GB/T X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T
16 * * , vers. AE Huvudkontor Emerson Automation Solutions 6021 Innovation Blvd. Shakopee, MN 55379, USA eller Emerson Process Management AB Box 1053 S Karlstad Sverige +46 (54) (54) Regionkontor för Nordamerika Emerson Automation Solutions 8200 Market Blvd. Chanhassen, MN 55317, USA eller Regionkontor för Latinamerika Emerson Automation Solutions 1300 Concord Terrace, Suite 400 Sunrise, FL, 33323, USA Linkedin.com/company/Emerson-Automation-Solutions Regionkontor för Europa Emerson Automation Solutions Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Schweiz +41-(0) (0) Regionkontor för Asien och Stillahavsregionen Emerson Automation Solutions 1 Pandan Crescent Singapore Enquiries@AP.Emerson.com Regionkontor för Mellanöstern och Afrika Emerson Automation Solutions Emerson FZE P.O. Box 17033, Jebel Ali Free Zone South 2 Dubai, Förenade Arabemiraten RFQ.RMTMEA@Emerson.com Twitter.com/Rosemount_News Facebook.com/Rosemount Youtube.com/user/RosemountMeasurement Google.com/+RosemountMeasurement För standardförsäljningsvillkor, se avsnittet Terms and Conditions på Sale-sidan. Emersons logotyp är ett varu- och servicemärke som tillhör Emerson Electric Co. Rosemount och Rosemount-logotypen är varumärken som tillhör Emerson. National Electrical Code är ett registrerat varumärke som tillhör National Fire Protection Association, Inc. Övriga märken tillhör sina respektive ägare. 04/17 Emerson. Med ensamrätt.
