1 Lennart Swanström ABB Corporate Research Miljöaspekter i produktutveckling ABB AB, Corporate Research - 1 9/14/2005

2 Upplägg ABB AB, Corporate Research - 2 Kort introduktion - ABB och ABBs produkter Exempel LCA/miljöprofil för 2 olika typer av ABB produkter Hur integrerats miljöaspekter i ABBs produktutveckling Verktyg, arbetsprocesser & erfarenheter Exempel på jämförande LCA i ett avslutat utvecklingsprojekt Exempel på hur arbetet med miljöanpassning bedrivits inom affärsområdet robotsystem Kort demo av ett lättanvänt LCA verktyg som är tillgängligt för alla på

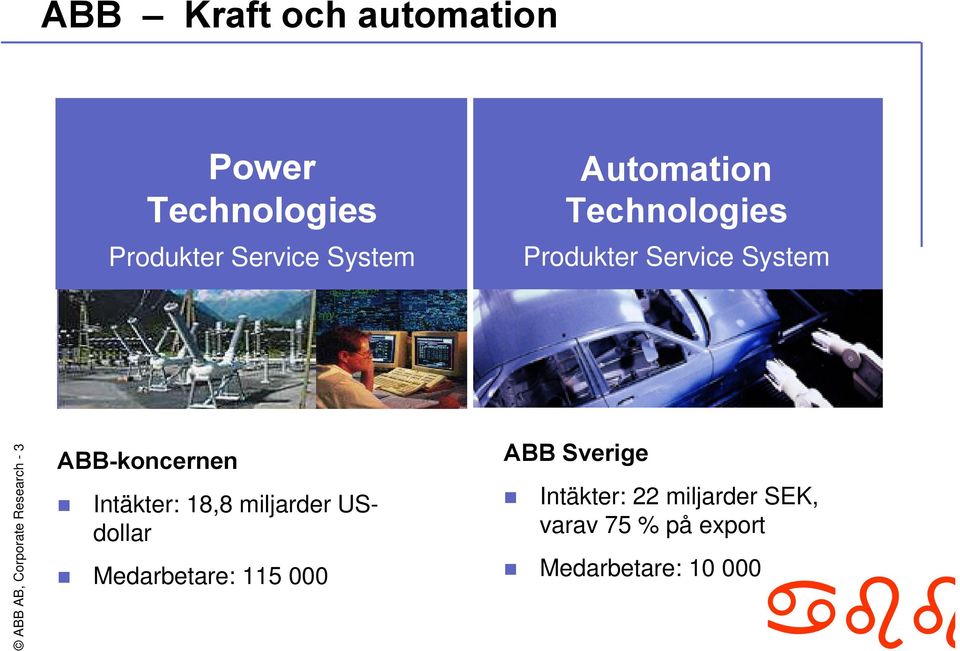

3 ABB Kraft och automation Power Technologies Produkter Service System Automation Technologies Produkter Service System ABB AB, Corporate Research - 3 ABB-koncernen Intäkter: 18,8 miljarder USdollar Medarbetare: ABB Sverige Intäkter: 22 miljarder SEK, varav 75 % på export Medarbetare:

4 Power Technologies från genering till konsument Krafttransformatorer AC Kablar Reaktiv effektkompensering HVDC ABB AB, Corporate Research - 4 Mellanspänningsutrustning Distributionstransformatorer Elkonsumenter Distributionssystem

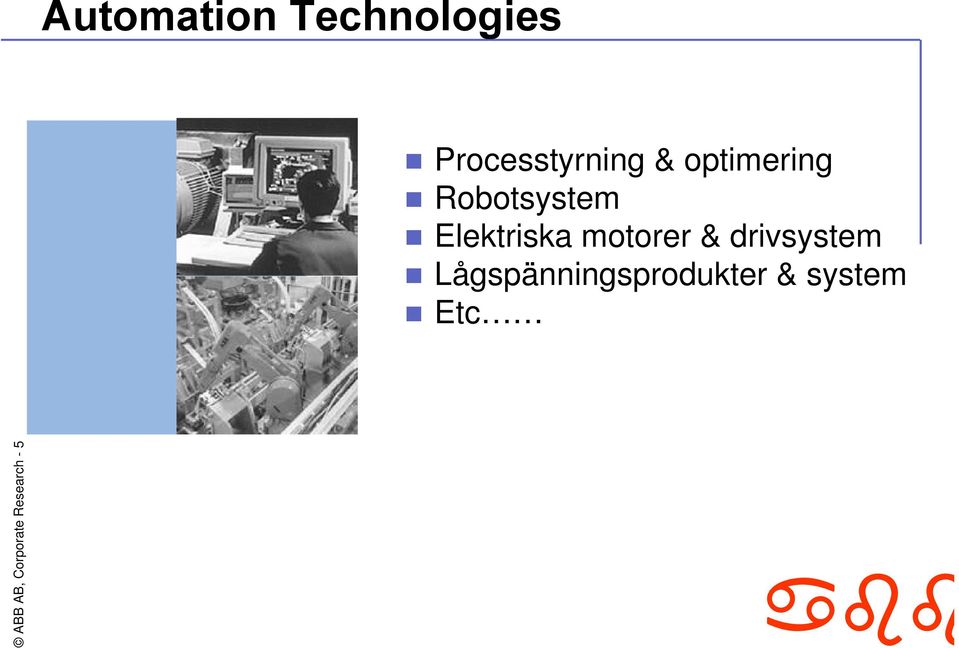

5 Automation Technologies Processtyrning & optimering Robotsystem Elektriska motorer & drivsystem Lågspänningsprodukter & system Etc ABB AB, Corporate Research - 5

6 LCA 1 Power transformer TrafoStar 500MVA Input data for LCA study: Material (kg) - Copper Electrical steel Steel Transformer oil Wood Porcelain Polyurethane Total weight Manufacturing (in Ludvika/Sweden) El Combusted oil kwh kg ABB AB, Corporate Research - 6 Operation at customer site Life time 40 year Operation Continual Electric power losses 505 kw Product assumed to be used in Germany Recycling It is assumed that 90% of the metals are recycled (Bar colors on the following two LCA result pages)

7 LCA 1 Power transformer TrafoStar 500MVA ABB AB, Corporate Research - 7

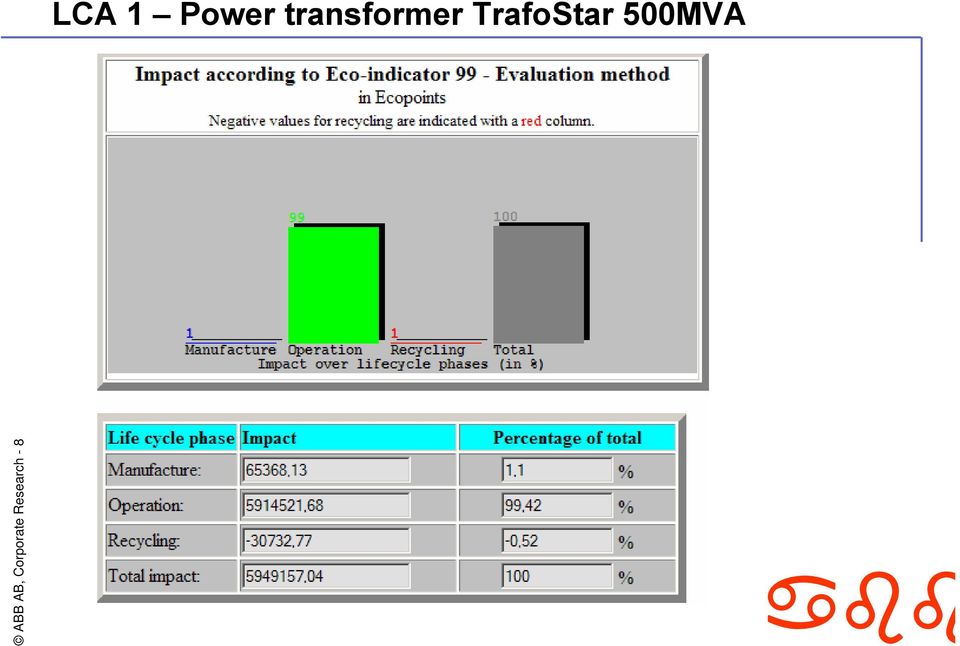

8 LCA 1 Power transformer TrafoStar 500MVA ABB AB, Corporate Research - 8

9 LCA 2 Low voltage circuit beaker TmaxT1 Input data for LCA study: Material use (g) - ABS 5,7 - Copper Steel Silver 2,8 - Polycarbonate 41,6 -Polyamide 17,7 - Polyester resin 446 Total weight 953,8 Assembly (in Milano/Italy) Electric energy consumption (Italy) 9,7 kwh ABB AB, Corporate Research - 9 Operation Life time Operation Electric power losses Product assumed to be used in France Recycling It is assumed that 70% of the copper is recycled (Bar colors on the following two LCA result pages) 15 years 4380 hours/year 9,4 W

10 LCA 2 Low voltage circuit beaker TmaxT1 ABB AB, Corporate Research - 10

11 LCA 2 Low voltage circuit beaker TmaxT1 ABB AB, Corporate Research - 11

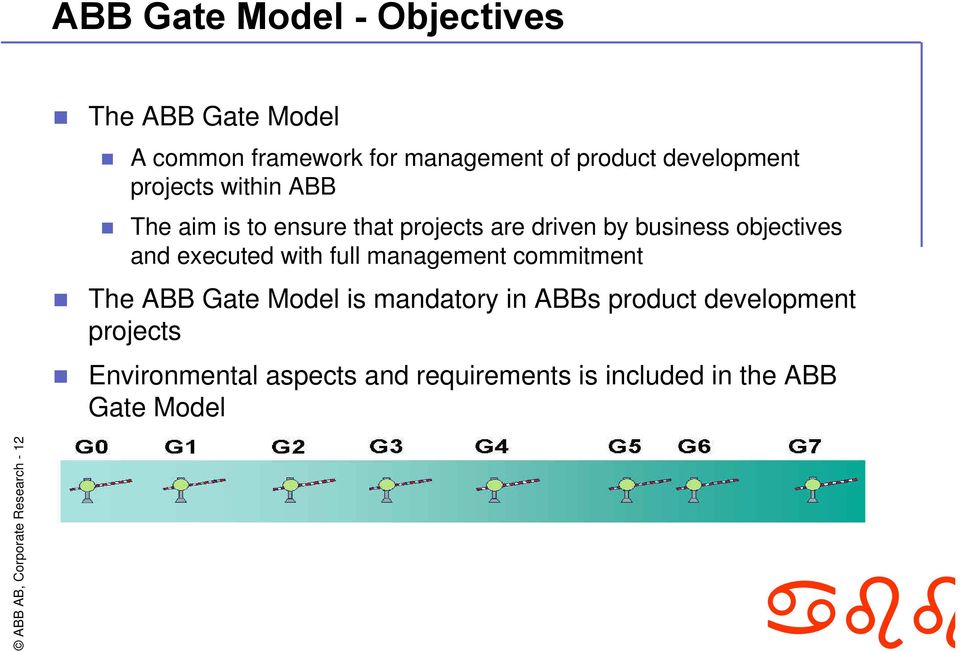

12 ABB Gate Model - Objectives The ABB Gate Model A common framework for management of product development projects within ABB The aim is to ensure that projects are driven by business objectives and executed with full management commitment The ABB Gate Model is mandatory in ABBs product development projects Environmental aspects and requirements is included in the ABB Gate Model ABB AB, Corporate Research - 12

13 Environmental aspects in the ABB Gate model Identify potential environmental issues/risks Identify environmental benefits and take care of problems from checklist control Checklist control Screening LCA Improvement work ABB AB, Corporate Research - 13 Conducted checklist control? Two environmental check points in the ABB Gate model Conducted LCA? Taken care of problems from checklist control?

14 GATE 2 checklist ABB AB, Corporate Research - 14 Check and when applicable include actions in project plan: ABBs list of prohibited and restricted substances Environmental related legislation that could have impact on product design, e.g. the EU-directives RoHS, WEEE and EuP. Improvement of energy efficiency during product operation Risk for emissions, leakage of oil, noise, EMF, explosion, fire and other local effects Occupational health and safety (OHS) risks The possibility to reduce product weight and material use The possibility to improve the products recycling and scrapping properties and increase the product life time (e.g. improving reparability and upgrading)

15 Gate 5 Comparative LCA for 10 years of operation (Example from a product development project completed Q2 2005) Life cycle phase Manufacture Operation (10 years) Recycling Total Impact (10 years) Heat pipe Active Cooler 72.7 ton CO 2 -equivalent ABB AB, Corporate Research Impact according to Global warming potential (in kg CO 2 -equivalents)

16 Gate 5 Check for possible selling argument (Example from a product development project completed Q2 2005) The passive heat pipe has a lower environmental impact than the active cooler: ABB AB, Corporate Research - 16 The difference between installing the two systems and running them for 10 years is 72.7 ton CO 2 -equivalent per phase. Having always three phases per generator 218 ton CO 2 - equivalent can be saved by choosing the heat pipe solution. With an average emission of 0.2 kg CO 2 /km for a normal car these 218 ton CO 2 is the equivalent of km car driving which is the equivalent of driving a car 27 times around the earth(!).

17 Robotics & Manufacturing in Sweden Supplying units Product Responsible Units Front End Front-end Robots, Arc welding, BiW, Robot Waterjet Software, Robots & Peripherals Arc Welding Press, BIW, Press Automation, automation, E&T, cutting Parts Software products & Power Robot train Automation Service and Service Track motions ABB AB, Corporate Research empl. 145 empl. 470 empl. Västerås, Laxå Västerås, Göteborg, Göteborg, Olofström, Umeå Stockholm Total revenue: 4, 000 MSEK

18 Organisation av miljöarbetet på Robotics ABB AB, Corporate Research - 18 På alla avdelningar som har miljöpåverkan finns en miljösamordnare. Totalt ca 15 personer. Samtliga medarbetare får information om vårt miljöarbete. Gäller även konsulter och praktikanter. Vi har specialister, miljösamordnare med djupare kompetens Gemene utvecklare har en mer allmän kunskap Hemsida med länkar till bl.a. miljöinformation Vi får kontinuerlig information från centrala miljöstaben om nya eller ändrade miljölagar samt tillgång till LCA kunskap och annan specifik miljösupport genom Corporate Research

19 Betydande miljöaspekter ABB AB, Corporate Research - 19 Farligt avfall (olja och tvättvatten) Bly (motvikter och lod) Kadmium (laddningsbara batterier) Bromerade flamskyddsmedel Energiförbrukning, robotar Leverantörer Transporter Tjänsteresor

20 Resultat miljömål 2004 ABB AB, Corporate Research - 20 Vattenburen färg IRB 140, 6600 och 7600 målas med vattenburen färg. (Ej Foundry) Ni-Cd batterier På samtliga mekar utom Rex har Ni-Cd batterierna ersatts med miljövänligare variant I det nya styrskåpet IRC 5 har Ni-Cd batterierna ersatts med kondensatorer Förbrukningen av kadmium minskade med 265 kg från 1565 till 1300 kg

21 Resultat miljömål 2004 ABB AB, Corporate Research - 21 Bly Bly finns nu bara i de äldsta typerna av IRB 6400 Förbrukningen minskade marginellt jämfört med 2003 Total förbrukning under året ca 200 ton Leverantörer 42 av våra 59 strategiska leverantörer är miljöcertifierade - 71% ( %). Ytterligare 7 har som mål att bli det inom en snar framtid.

22 Resultat miljömål 2004 ABB AB, Corporate Research - 22 Transporter Alla våra stora transportörer är certifierade. Samarbete pågår med andra BAU inom både AT och PT för att samordna transporter. Bromerade flamskyddsmedel Utredning genomförd. Berörda leverantörer kontaktade. Inget av de allra farligaste medlen finns i våra produkter. Utveckling och försök med miljövänligare alternativ pågår hos våra leverantörer. Vi följer utvecklingen.

23 Miljömål 2005 ABB AB, Corporate Research - 23 Färg Farligt avfall Leverantörer Senast kvartal tre skall samtliga robotmodeller utom foundry målas med vattenburen färg. Minska till 5 Kg per producerad robot Samtliga strategiska leverantörer skall uppnå acceptabel nivå dvs 50 poäng enl. ABB s EMS modell

24 Bevaknings mål, miljö 2005 Transporter Produkter Bly Kartläggning av miljöpåverkan från transporter Upprätta miljödeklarationer (enklare variant) för IRB 140 Utredning av användning av bly i lod genomföres. ABB AB, Corporate Research - 24

25 The DANTES web site ABB AB, Corporate Research - 25
