1 Transformator konferens Stavanger /4 Sammanställning av kunskapsläget I Vattenfall och utvecklingen I Sverige 1

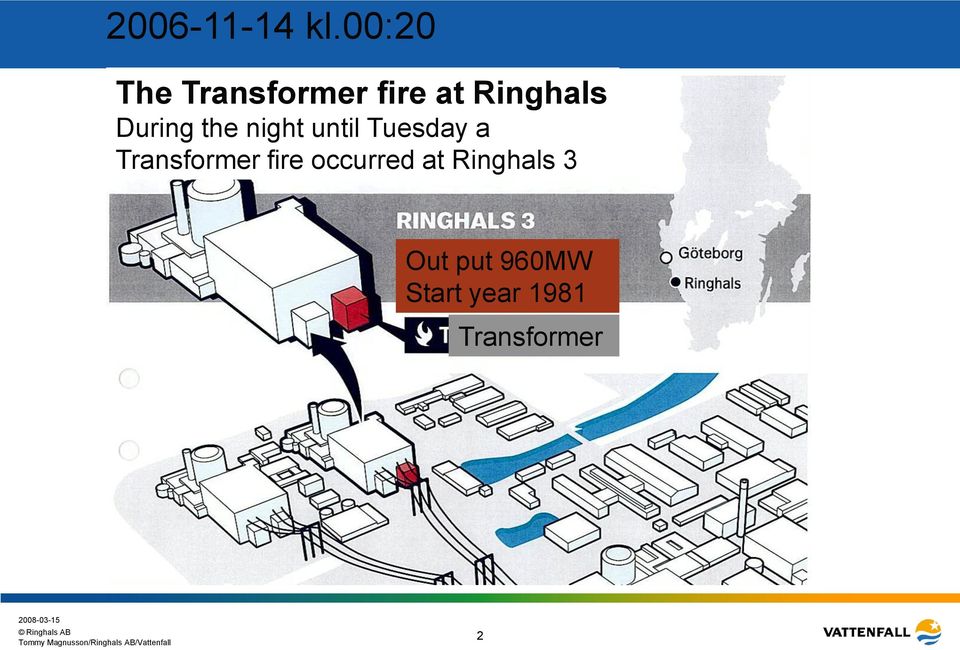

2 kl.00:20 The Transformer fire at Ringhals During the night until Tuesday a Transformer fire occurred at Ringhals 3 Out put 960MW Start year 1981 Transformer 2

3 Transformer with the transformer box of concreate 22m 8m 0.3m Oljevolym 65/ 11m3 Collecting volym is resp 11>169m3 170m3 ext. Water in 2 h. 3

4 Damage on transformer 4

5 Transformer fire at Ringhals 5

6 Situation of LT310 and T31 Sump, common for T31 and LT310 Main generator transformer, T31 Unit transformer, LT 310 Stone bed 6

7 Contamination of Stone bed The stone bed for both LT310 and T31 was contaminated by oil, soot and material. (approx. 35 cm) Complete stone bed was changed including the supporting steel beams and latticework. 7

8 Damage on bus duct The 21.5 kv bus ducts between transformer and main bus duct was completely melted and evaporated by electric arc an fire. Approx. 3 meter length, cover dia. 700 mm and connector dia. 150 mm. 8

9 Root cause, theory Areas where connections for phase A and C are close to each other. Top phase C to bottom phase A cross top phase A to bottom phase B Top phase C to bottom phase A cross connections to regulation for phase C 9

10 Krummel transformer fire June

11 Krummel transformer fire June

12 Krummel transformer fire june Power operation Shut down Suppression time - 7h external fire - 73h internal fire Fire detection Fixed autmatic Sprinkler system with foam Smoke effect in the control room Tempertures in the transformer 800 down to 400 with foam 12.4m3 foam, 1600m3 pulloted water, 12

13 Oljegropar och brandskydd vid transformatorer med brännbar isolerolja, 1971 H d 2 d 4 H d 1 d 3 d 2 d 1 d 4 d 3 Fire distinguish layer minimum 250mm Space for oil volume Density warm oil 0,8 Fire distinguish layer minimum 250mm Space for oil volume Density warm oil 0,8 Rainwater d 1, d 2, d 3 and d 4 shall be minimum 0,2 H according to SS Rainwater d 1 and d 2 H d 3 and d 4 > 3 > 200 mm according to Oljegropar och Brandskydd (1971) 13

14 Environmental upgrading of oil collector system Double layer in each box in the transformer box Air between the layers Air-regulator for filling up air One door for inspections in each box 14

15 Skyddsmål Miljö Miljö kombinerat med EXPLOSION EXPLOSION Personsäkerhet Miljö kombinerat med EXPLOSION och BRAND TYP Ringhals 10m3 olja/250m3 olja släcvatten Miljö kombinerat med EXPLOSION och BRAND TYP /Krummel ca 10m3 olja och 1700m3 Omgivande risker andra trafo/byggnader - ekonomiska risker (kritiska komponenter) 15

16 Olika Scenarion 16

17 Utredning av för Vattenfall riskmanagement SERGI system with rupture disk and N2 gas Lösning som presenterades först känner vi igen. Menade också på att statistiken inte ger högre sannolikhet ju äldre transformator är. 17

18 HSB conducted two failure surveys within two different periods respectively from 1988 through 1997 and from 1997 through Number of failures to 5 years 6 to to to to 25 Over 25 years Age unknown 1.1 The Hartford Steam Boiler (HSB) Inspection & Insurance Co s Survey 18

19 Brandrisker i transformatorer och reläverksamhet med support Elforsk rapport 08:72 Rapporten förväntas bli klar i februari Transformatorer Vi föreslår ett antal studier för att bedöma konsekvensen av transformatorexplosioner samt hur man kan lindra denna konsekvens med hjälp av släckmetoder eller genom mekanisk modifiering av själva transformatorn. Tidsskala för explosion Lämpligt släcksystem 19

20 Insatsberedskapsåtgärder erfarenheter Samlat forskning och erfarenheter i TYPBRÄNDER Sätta in TYPBRÄNDER i sitt sammanhang TYPHÄNDELSER Skapat ett insatsverktyg där man kan få den information som behövs. Oljevolym kvalitet skyddssystem, invallningsvolymer etc - Första information - Stabsinformation Detta har möjliggjort material för - utbildning på brandmannanivå - stab och ledningsnivå - underlag för fastställa skyddsmål konstruktion 20

21 De typbränder som studerats är ; Vätgasbrand/deflagration inomhus vid läckage Poolbrand Olja under tryck Autoxidation Dieselolja Brand efter ljusbåge / Vätgasbrand i transformator vid ljusbåge Kablar Elskåp Overaller Batterirum Kolfilter 21

22 TYPBRÄNDER 22

23 STABSINFORMATION 23

24 STABSINFORMATION 24

25 25

26 Handlingsprogram för Ringhals/Vattenfall Fastställa skyddsmål Undvika brand med Fosfatester Torra transformatorer Online övervakning av vätgas Flame arrester/avskiljning gemensamma uppsamlingsbassänger Manuella fasta uppkopplingar för räddningstjänsten Värdera fast detektering och släcksystem. Mer en diskussion med försäkringsgivaren Rökpåverkan på dieslar/isolatorer/restvärde Reservtransformatorer/leveranstider 26
