1 Installation manual for pool enclosure Installationsmanual för pooltak

Skär av 3cm av skyddsplasten BÅDA sidor av polykarbonat skivan runt kanten.

2 Assembling a module Ihopsättning av en modul Cut careful 3cm of the plastic protection folie from BOTH sides of the polycarbonate sheet around the edge. Skär av 3cm av skyddsplasten BÅDA sidor av polykarbonat skivan runt kanten. Put the end profile on a soft surface to avoid scratches meanwhile mounting the module. Lägg slutprofilen på en mjuk yta för att undvika att profilen skadas eller repas under ihopsättning.

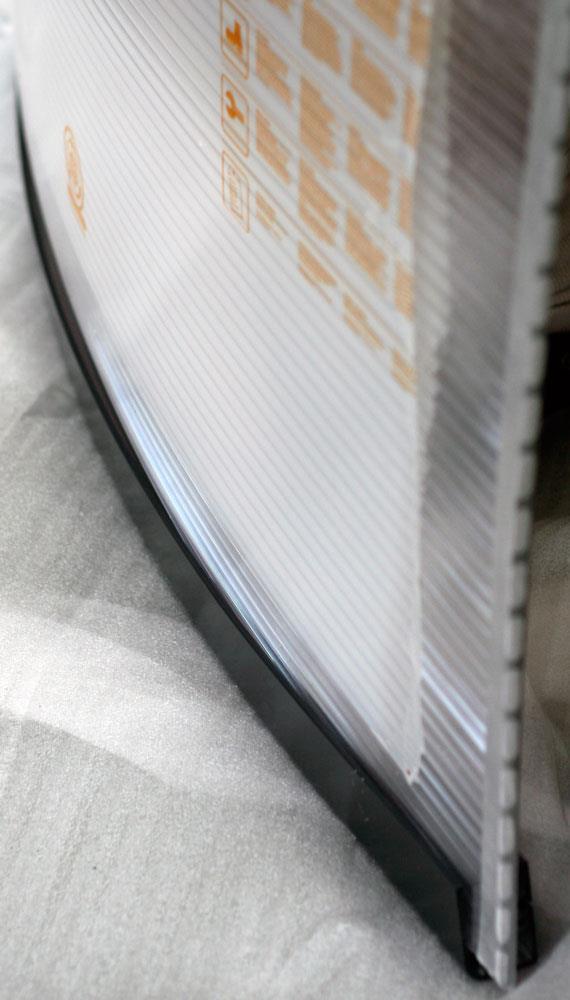

3 Put the polycarbonate sheet in to the profile from one end to the other so that 2cm of the polycarbonate sheet is outside the end profile. Sätt i polykarbonatskivan till end-profilen från ena sidan till den andra så att 2cm av polykarbonat skivan hamnar utanför ändprofilen.

way. Sätt mittprofilen på polykarbonatskivan från

polykarbonat skivan hamnar utanför mittprofilen.

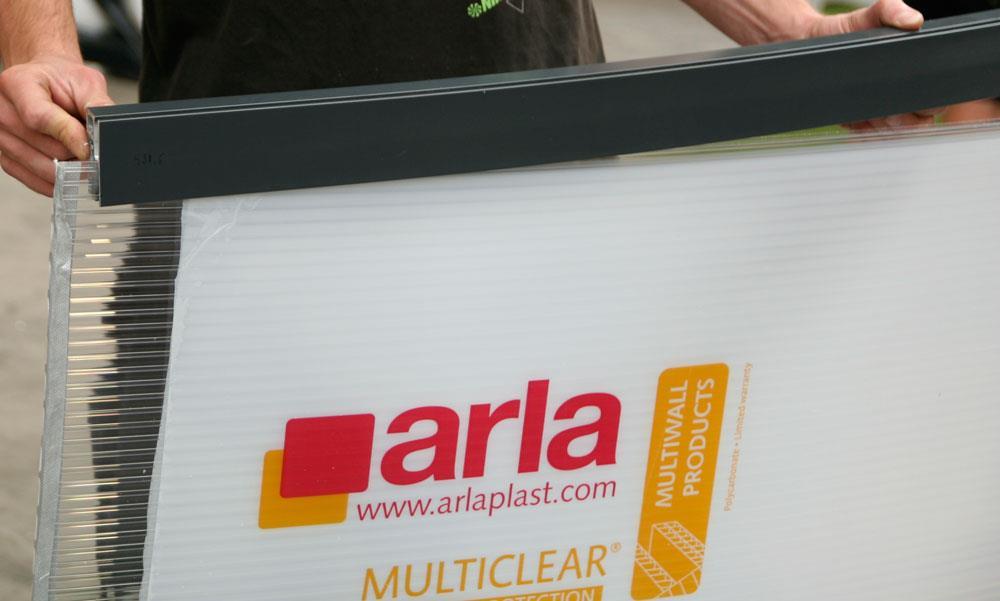

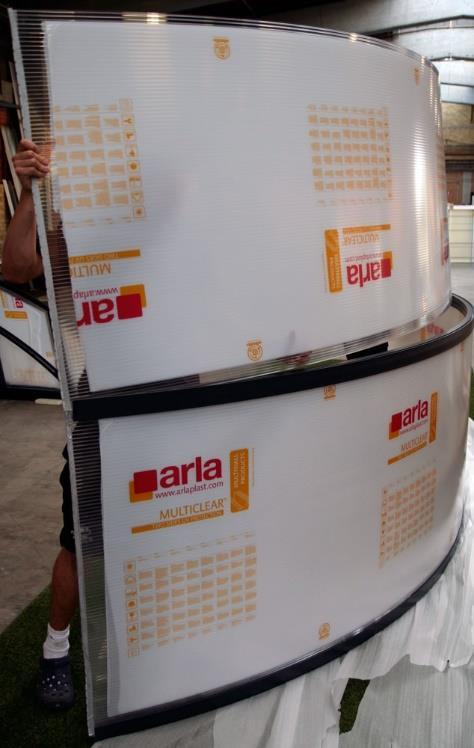

4 Put the middle profile on the polycarbonate sheet from one end to the other so that 2cm of the polycarbonate sheet is outside the middle profile. Put the second polycarbonate sheet on the same way. Sätt mittprofilen på polykarbonatskivan från ena sidan till den andra sidan så att 2cm av polykarbonat skivan hamnar utanför mittprofilen. Sätt nästa polykarbonatskivan på samma sätt som tidigare.

Sätt i ändprofilen på polykarbonatskivan från ena sidan till den andra så att 2cm av

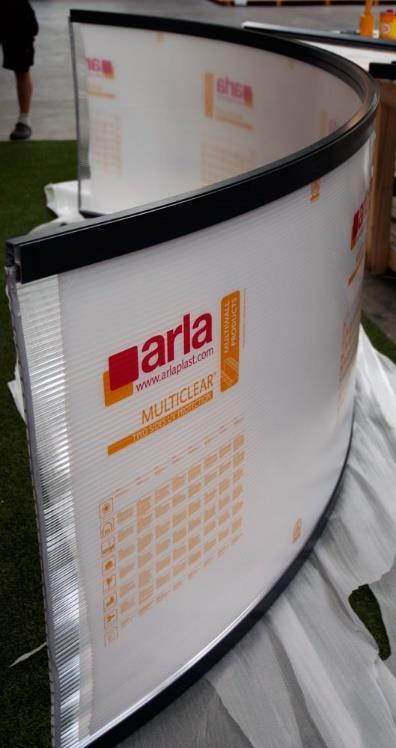

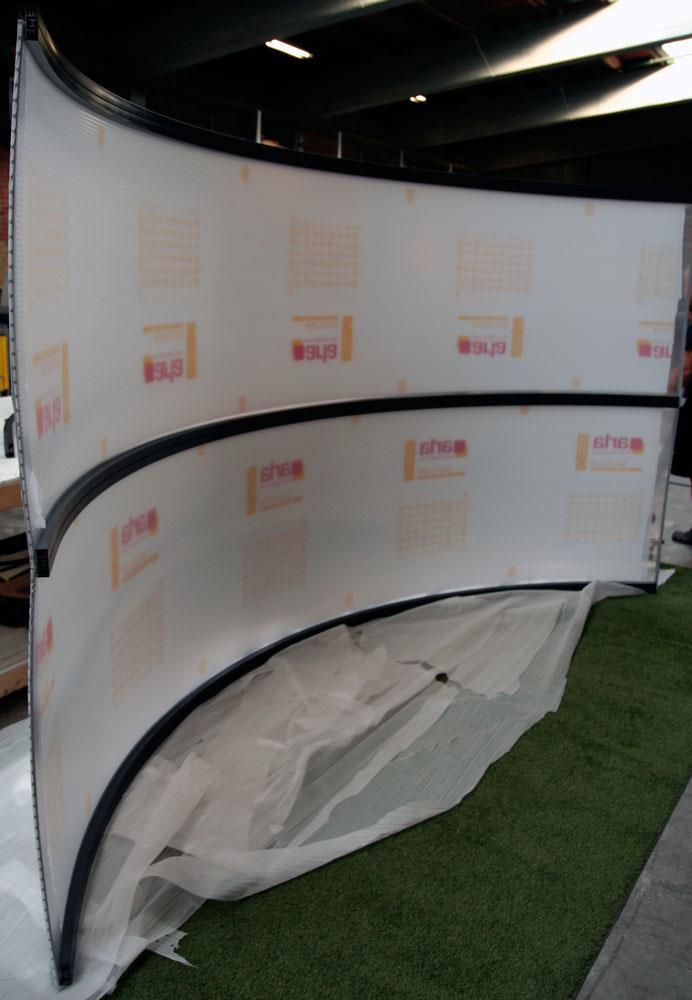

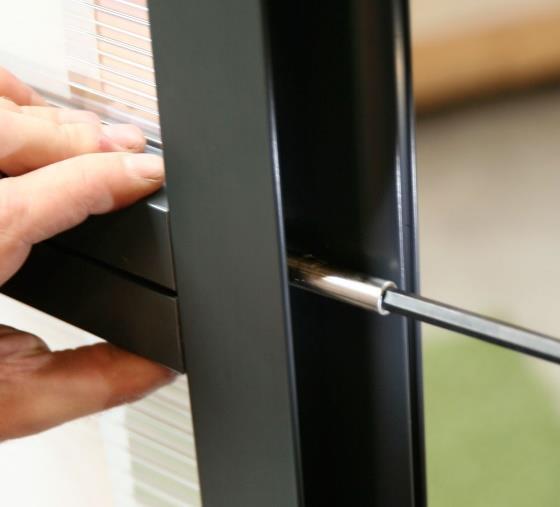

5 Put the end profile on the polycarbonate sheet from one end to the other so that 2cm of the polycarbonate sheet is outside the end profile. Sätt i ändprofilen på polykarbonatskivan från ena sidan till den andra så att 2cm av polykarbonat skivan hamnar utanför ändprofilen. Take the wheel profile and connect it from the bottom to the top. Montera fast hjulprofilen från botten och uppåt.

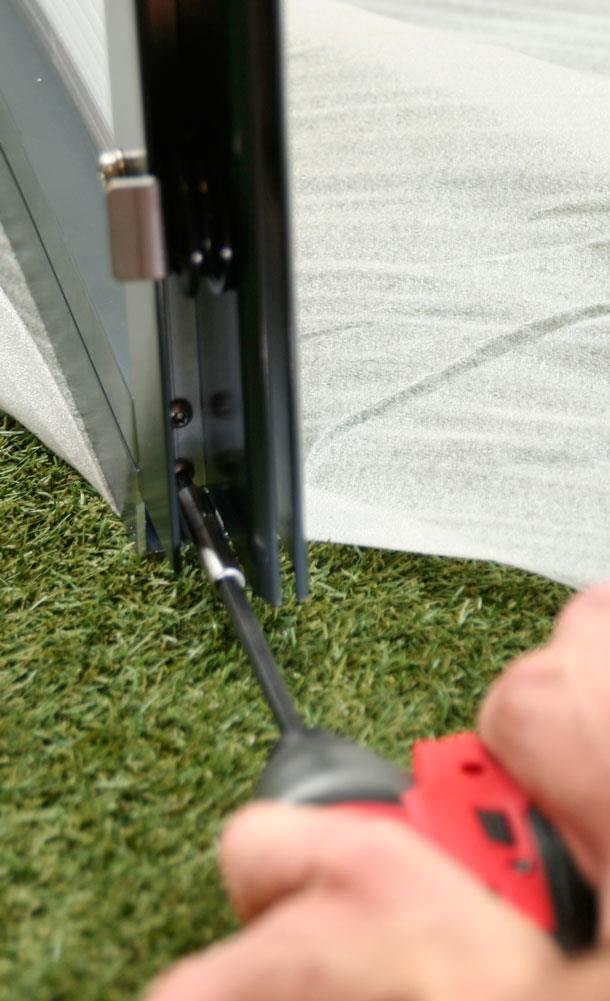

6 Screw the wheel profile to the middle profile. Skruva fast hjulprofilen till mittprofilen. Screw the wheel profile to the both end profiles and repeat the procedure for the other side of the module. Skruva fast hjulprofilen till de båda ändprofilerna och upprepa denna procedur för andra sidan av modulen.

Förstäkrningsprofilens placering är markerad på ändprofilen.

Sätt fast förstärkningsprofilen till ändprofilen med en 4mm

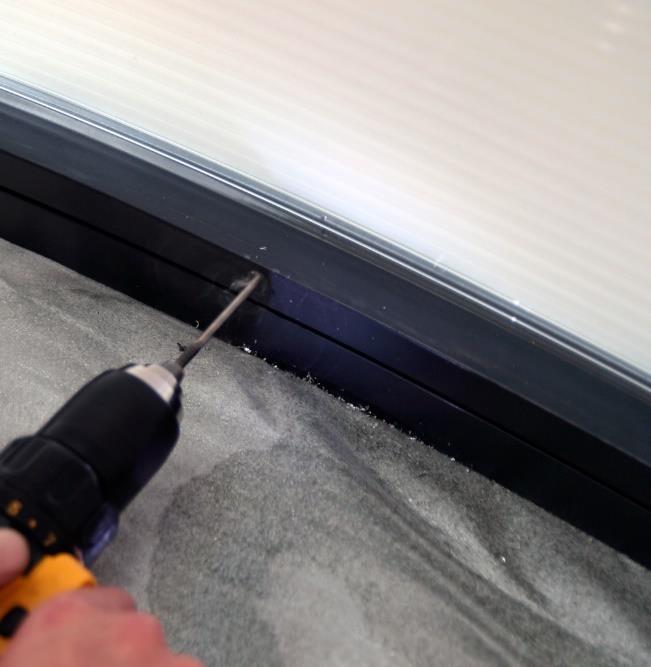

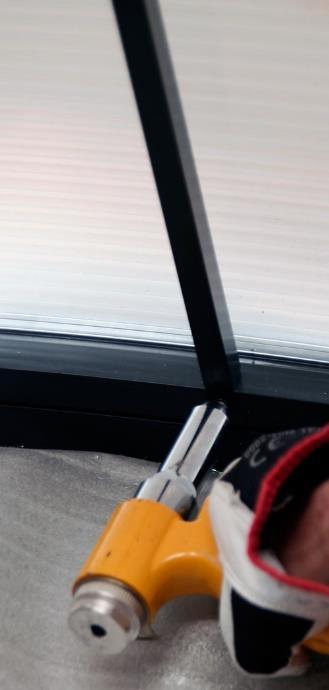

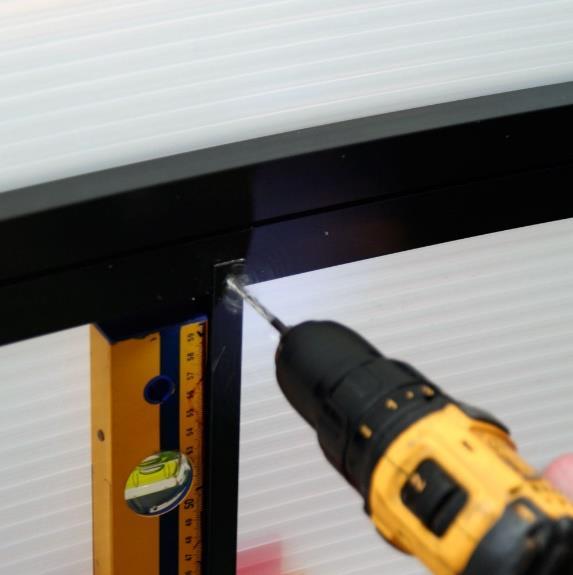

7 There are small markings on the profile where the reinforcement profiles is needed. Place the reinforcement profile to the marking and drill a 4mm hole at these marks. Förstäkrningsprofilens placering är markerad på ändprofilen. Lägg förstärkningen vid markeringen och borra ett 4mm hål. Fix the reinforcement profile to the end profile with a 4mm pop rivet. Sätt fast förstärkningsprofilen till ändprofilen med en 4mm popnit. Make sure the reinforcement is in water level and drill the hole in the middle profile. Se till att förstärkningsprofilen är i våg och borra nytt hål i mittprofilen.

reinforcement profiles are on the place.

förstärkningsprofilerna tills alla är på

Mount the lock with the screws and cover

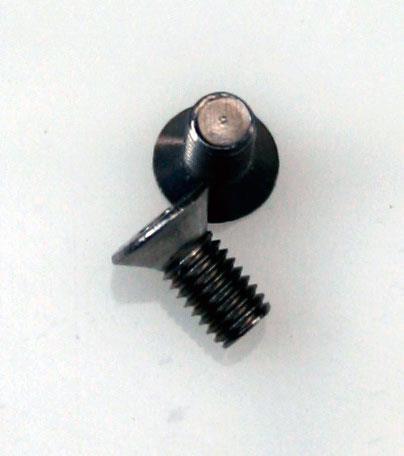

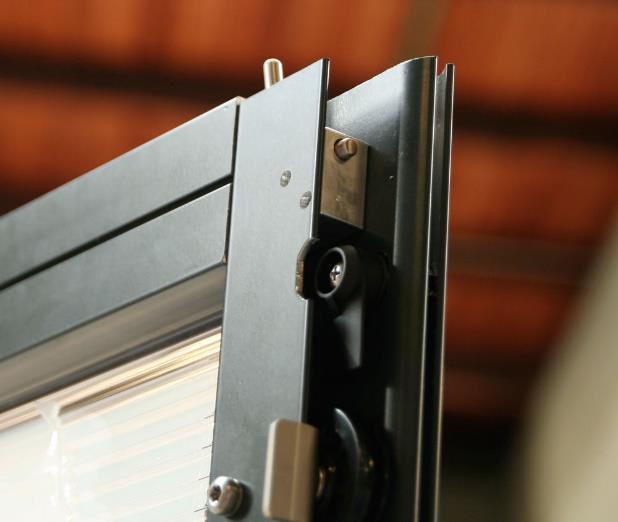

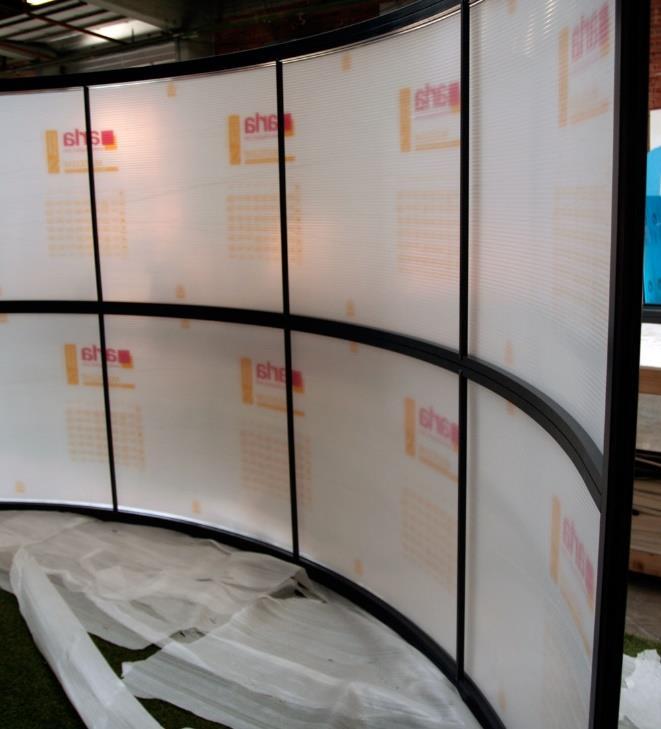

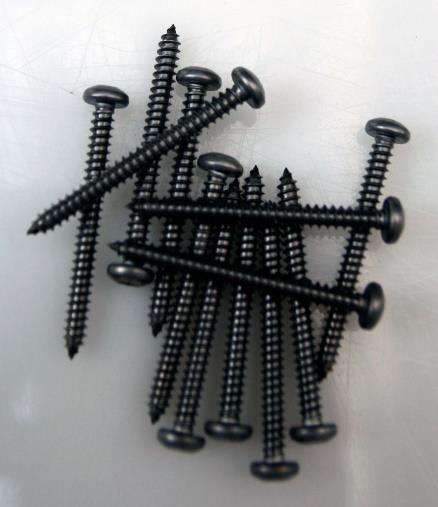

8 Continue on the same way fixing the reinforcement profiles until all reinforcement profiles are on the place. Fortsätt att sätta fast förstärkningsprofilerna tills alla är på plats. Mount the lock with the screws and cover the corners with the plastic parts. Sätt fast locket med skruvarna och täck hörnen med plastdetaljer.

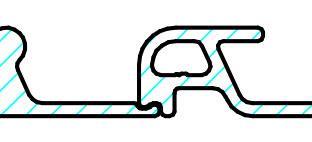

9 Placement of the tracks Placering av skenor Before placing out any tracks make sure that the ground where the tracks will be place are in water level and solid to handle the pressure. Differences up the 1mm each meter is acceptable. Innan man lägger ut skenorna måste man kontrollera att ytan är jämn och är i våg. Grunden måste vara hård och stabil utan risk för sättningar. Skillnad upp till 1mm på varje meter är acceptabel. A covers inner width is given from the fabric. This dimension is measured between the inner side of the tracks. Innermått för pooltaket är givet från fabriken. Denna dimension är mätt från skenornas inre sidor. The covers are mounted with single tracks or double tracks. The number of tracks is depended on the number of modules the cover has. Place the double tracks at the inside and hook the tracks followed according to the picture: 2- modules: double tracks 3- modules: double tracks + single track 4- modules: double tracks + double tracks 5- modules: double tracks + double tracks + single track 6- modules: double tracks + double tracks + double tracks.. Pooltaket monteras med enkel, samt dubbla skenor. Antalet skenor som behövs vid montering är beroende på antalet pooltaksmoduler. Placera dubbelskenorna innerst och haka på följande skenorna enligt bild. 2- moduler: dubbelskenor 3- moduler: dubbelskenor + enkelskena 4- moduler: dubbelskenor + dubbelskenor 5- moduler: dubbelskenor + dubbelskenor + enkelskena 6- moduler: dubbelskenor + dubbelskenor + dubbelskenor..

Place the tracks according to the given inner width and verify that the diagonals are equal. Placera skenorna enligt given innermått och verifiera att diagonalen är samma.

10 Place the tracks according to the given inner width and verify that the diagonals are equal. Placera skenorna enligt given innermått och verifiera att diagonalen är samma. Fix the tracks to the ground. It s important that the tracks are strongly fixed to the ground, because a strong wind can lift the cover with the tracks and causing damages to your cover. Fixera skenorna till underlaget. Det är viktigt att skenorna är ordentligt fastmonterade i underlaget då starka vindar kan lyfta pooltaket tillsammans med skenorna och orsaka skador på ditt pooltak samt omgivning.

11 Installation of the modules Installation av modulerna Cut the small rubber sealing to the dimension of the cover +5cm and insert it to the modules pointed up. Repeat this procedure for all the modules beside the biggest one. Klipp av det smala gummiskyddet till samma mått som pooltaket +5cm. Tryck in den till modulen så att den pekar uppåt. Upprepa detta till alla moduler förutom den största. Put the smallest module to the tracks. Place the module lock to the tracks for the smallest module. Placera den smalaste modulen till skenorna. Placera modullåset till skenorna för den smala modulen. Put the next module to the tracks and place the module lock for the following modules. The overlap is 4cm between the modules. Lägg nästa modul till skenorna och lägg modullåset för följande moduler. Överlappningen mellan modulerna är 4cm. Mount the plastic parts to the edge of the profiles. (Preferable to put a little silicone so for longer fixation) alternatively drill a small hole and fix the plastic details with small rivets. Montera plastdetaljerna till kanten av profilerna. (fördelaktigt att använda mindre silikon för längre fixering) alternativt borra ett mindre hål och fixera plastdetaljerna med mindre popnitar. Mount the end-locks to the end of the tracks to prevent that the pool enclosure is rolling down from the tracks. Montera end-stop till skenornas slut för att undvika att pooltaket rullar av skenorna vid öppning av poolområdet.

12 Installation of the frontal/backwall Installation av front och bakre gavelväggar Place the frontal and back wall to the module and drill small holes to fix the frontal and back wall with rivets. Placera front- och bakre gavelsidor till modulerna och borra små hål till att fixera gavelsidor för moduler med popnitar. Installation of the sidedoor Installation av skutdörren Mount the tracks for the sidedoor to the down wheel profile. Montera skenorna till sidodörren på nedre delen av hjulprofilen. Assemble the sidedoor and measure the distance between the wheels (up and down). Sätt ihop sidodörren och mät avståndet mellan hjulen (upp och ner). Mount the upper tracks for the sidedoor to the top of the module and verify that the distance is the same +2mm as on the sidedoor. Drill hole and fix the tracks with rivets. Montera de övre skenorna till sidodörren på mitten av modulen och verifiera att avståndet är samma (+2mm) som på sidodörren. Borra hål och fixera skenorna med popnitar. Put the sidedoor on the tracks and mount the end-stops for sidedoor. Placera sidodörren på skenorna och montera end-stop för sidodörren.

13 Finalizing of the installation Färdigställa installationen To avoid water and algae growth in the polycarbonate cells add a thin layer of silicone on the outside of the module between the connection of the polycarbonate and the aluminum profile. This step is applicable only when all the modules and doors are on place. För att undvika vatten- och algtillväxt i polikarbonatens celler, dra en tunn silikon skikt på utsidan av modulen vid anslutningen mellan polikarbonat och aluminiumprofilen. Detta steg är tillämplig endast efter att moduler och dörrar är på plats. Handles are not mounted because of the transport. Please mount the included handles to every module. Handtagen till modulerna är inte monterade i fabriken för att undvika transportskador. Montera bifogade handtag till varje modul. Detta steg är tillämplig endast efter att moduler och dörrar är på plats.
