1 Carl Lilliehöök

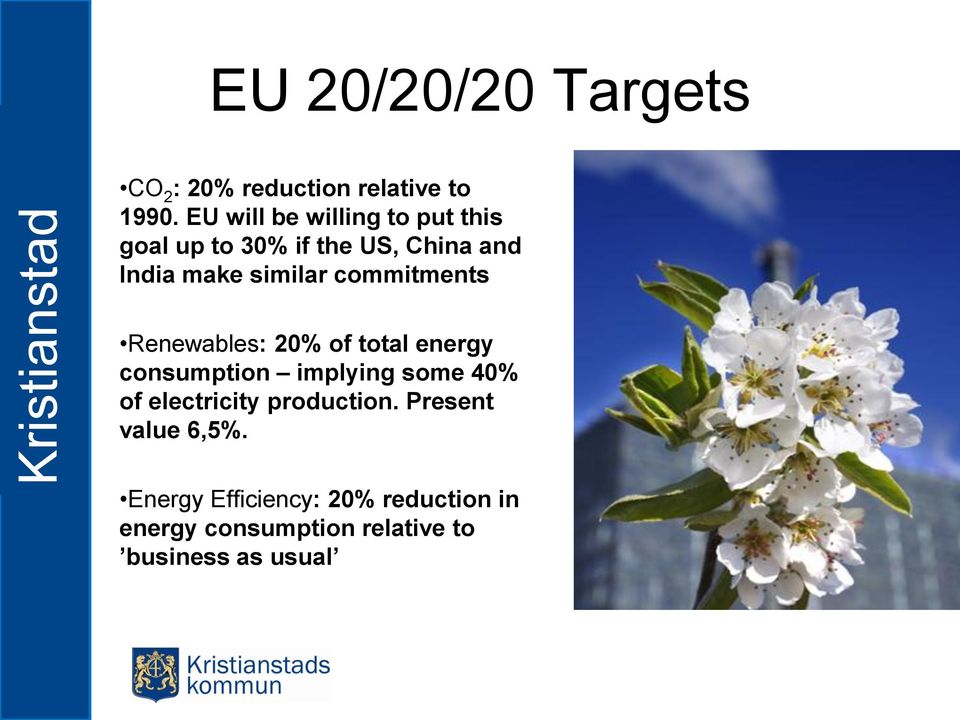

2 EU 20/20/20 Targets CO 2 : 20% reduction relative to EU will be willing to put this goal up to 30% if the US, China and India make similar commitments Renewables: 20% of total energy consumption implying some 40% of electricity production. Present value 6,5%. Energy Efficiency: 20% reduction in energy consumption relative to business as usual

3 Background CO 2 Achievements in Linköping EU target % reduction of CO 2 relative to 1990 Linköping % reduction of CO 2 relative to 1990

4

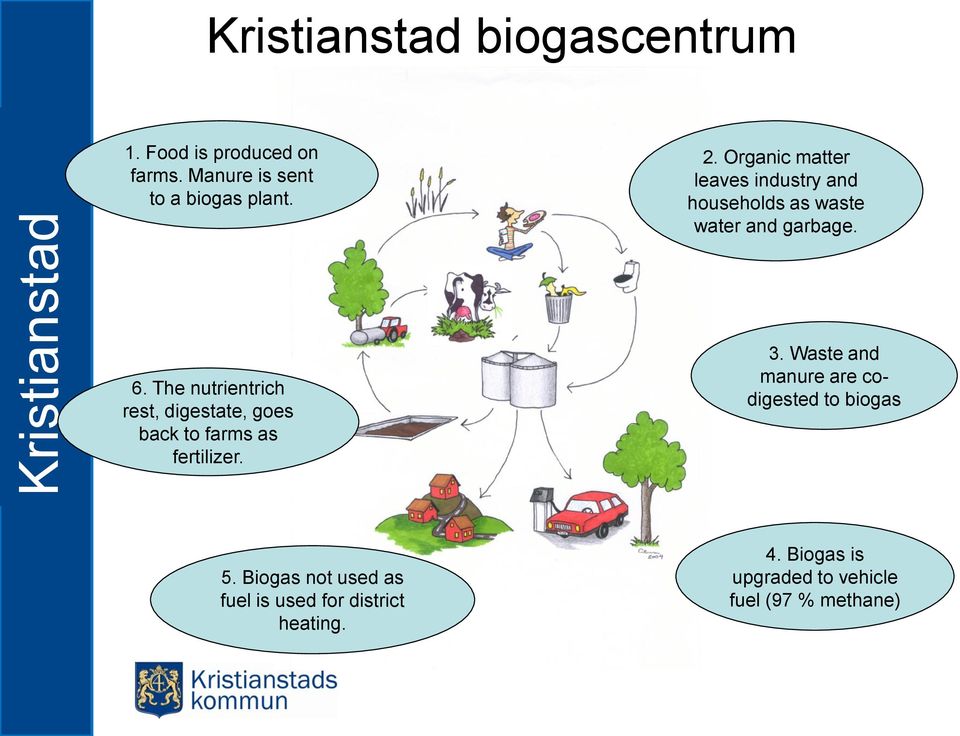

5 Kristianstad biogascentrum 1. Food is produced on farms. Manure is sent to a biogas plant. 2. Organic matter leaves industry and households as waste water and garbage. 6. The nutrientrich rest, digestate, goes back to farms as fertilizer. 3. Waste and manure are codigested to biogas 5. Biogas not used as fuel is used for district heating. 4. Biogas is upgraded to vehicle fuel (97 % methane)

6 Biogas Kristianstad Slutet på 1980-talet Soptippen ska stängas och planeras ersättas bl a av avfallsförbränning Enigheten om sopförbränning bryts innan beslut fattas i fullmäktige Fokus flyttas till källsortering och återvinning

7 Härlövstippen Biogas till fjärrvärme 1989 Soptippen numera stängd

8 Framgångsfaktorer - många är delaktiga Kommunen koordinator (produktion och rening av gas, föregångare med gasdriven bilpool, technical visits, Lip och Klimp) Renhållningsbolaget (Karpalund, avfallsinformation) E.ON (tankstationer, marknadsföring) Skånetrafiken stark drivkraft genom målet om fossilfri trafik

9 Framgångsfaktorer - många är delaktiga Livsmedelsindustrin (Scan, Kronfågel m fl) Hushåll (utsortering av organiskt avfall) Lantbrukare (gödsel in - rötrest ut) Malmberg Water leverantör som utvecklat exportindustri C4 Energi tar hand om överskottsgas Staten LIP och Klimp 8 gånger till Kristianstad

10 Dagens system UPPGRADERINGSA NL TANKSTATION RENINGSVER TANKSTATION K

11 Svensk Biogas i Linköping Helägt dotterbolag till Tekniska Verken i Linköping 14 års erfarenhet av storskalig produktion Produktion i Norrköping och Linköping, samt lokala samarbeten på flera orter Tankställen i Östergötland, Närke och Södermanland 14 mackar och en bussdepå Försäljning 2009: 8,7 milj Nm 3 CO 2 -reduktion 2009 > ton

12 Produktion i Linköping Biogasanläggningen 2 x m 3 rötningsvolym ton/år klass 3 avfall 10,5 milj. Nm 3 /år rågas Reningsverket m 3 rötningsvolym m 3 /år primärslam 2,4 milj. Nm 3 /år rågas Nyinvesteringar under Ökad kapacitet till 25 Mm 3 rågas/år Total volym fordonsgas 16,8 Mm 3 /år

13 Gasnätet i Linköping

14 Example from Åby (Linköping)

15 Kortfattat om processen Anaerob (utan syre) mesofil (~37 C) mikrobiologisk process. ORGANISKA POLYMERER Cellulosa, proteiner, fett, etc. Bred bas för organiskt material (råvara): Lågrisk avfall Livsmedelsavfall Energigrödor MONO- OCH OLIGOMERER Glykos, aminosyror, glycerol, etc Patenterat rötningsrecept möjliggör kraftigt ökad belastning och mindre anläggningar. FLYKTIGA FETTSYROR Propion-, smör-, mjölksyra etc. Lokal produktion för såväl råvara som produkter ger väsentligt minskat importberoende av drivmedel. H 2 + CO 2 Acetat CH 4 + CO 2

16 Biogödsel Biogödsel har blivit en eftertraktad restprodukt Kvalitetscertifierad Produktblad till lantbrukarna

17 Gas distribution in Linköping Bus filling depot WWTP Compressor station Trailer filling Biogas plant Up grading Gas grid Public filling Public station filling Public station filling Public station filling station Public filling station Public filling station Public filling station

18 Garbage collecting trucks

19

20

21 Today 102 filling stations

22 Gas vehicles in the world

23 Global Environmental Benefits Global Possibilities We have just one earth to take care of - and we must handle: Increasing urbanisation Limited resources Global warming

24 Har du planterat ett träd har du inte levt förgäves. (kinesiskt ordspråk) Har du grävt ner en biogasledning har du inte levt förgäves. (Carl ordspråk)
