1 Smart Energisystem IVA Internet of Things 10 April 2013 Bo Normark

2 Ett nytt energilandskap formas Demand response Reliability and efficiency Integration of renewables Integration of electric vehicles network management - real time pricing - underground power cables increasing grid capacity and stability increasing grid capacity home automation increasing grid capacity, asset utilization and power flow control energy storage for back up power network management load management real time pricing energy storage meter data based outage management Adapt load to supply plug-in vehicles integration charging billing grid operation with distributed generation network management cyber security remote fault location remote monitoring and control of wind/solar farms energy storage plug in vehicles Källa: ABB

3 Vad vill man åstadkomma med Smarta Elnät? Effektivare energianvändning Integration av förnybar energi Effektivare användning av elsystemet Aktiva konsumenter

4 Europa bygger nytt energisystem

5 Transformering av Europas energisystem Ny elgenerering Källa: EWEA 2013

6 Konsumenterna blir producenter

7 Solel konkurrenskraftig i Tyskland för hushåll i dag och för industrier 2016?

8 5-6 % av Tysklands elproduktion privatägd!

9 0 Men privatpersoner i Sverige investerar i Energibesparing/Energiproduktion Sverige har ca 1 miljon värmepumpar Nettoproduktion av energi ca TWh Motsvarar ca 5-6 % av energianvändningen i Sverige Total investering ca MSEK * Då inte alla som säljer luft luftvärmepumpar rapporterar försäljningsstatistik, har SVEP gjort en bedömning av den totala försäljningen av luft luftvärmepumpari Sverige. Uteluft vatten Frånluft vatten Slutna vätskesystem Luft luft* Försäljningen av värmepumpar i Sverige

10 Det smarta huset

11 Det smarta huset 2.0 Intelligent kommunikation Varvtalsstyrd Värmepump Batteri Källa: Elforsk rapport 09:70

12 Smarta nät, lokal skala Exempel, Energilager ca:25 kwh 300 kg vatten 250 kg Li-Ion- Batteri

13 Med hjälp av en värmepump kan batteriet ge fem gånger mer energi..

14 Exempel förbrukning villa

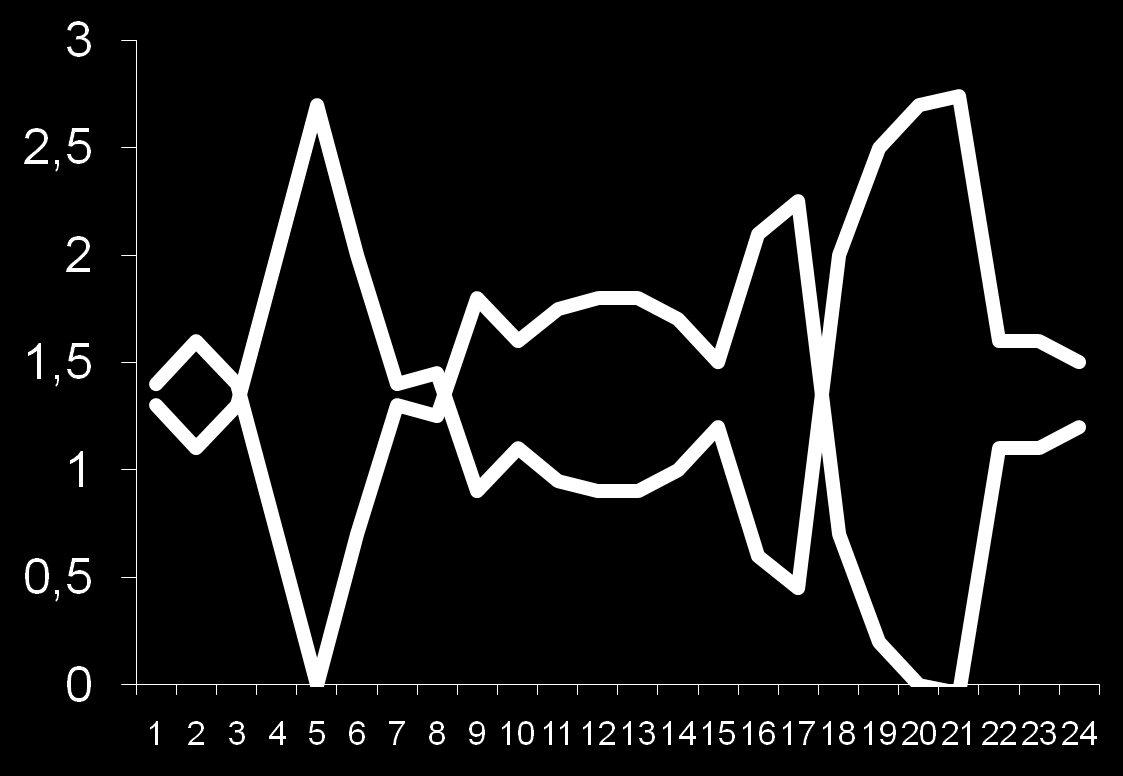

15 kw Med kombinerat el och värmelager kan det se ut så här Orginal Efter

16 Kan det löna sig?

17 Exempel på tariffer Vanlig säkringstariff Effekttariff Dynamisk tidstariff Tidstariff

18 Värdet av att flytta förbrukningen Om den huvudsakliga uppvärmningen dessutom förläggs under natten och elpriset under dessa timmar är 20 % lägre än under dagtid innebärdet en sammanlagd kostnadsbesparing med upp emot 40 %. det går att reducera kundens uttag med 4 kw under de kritiska timmarna, att abonnemanget till överliggande nät kostar 200 kronor per kw Källa: Elforsk rapport 09:70

19 Så kan elpriset variera över dygnet Källa: Elforsk rapport 09:70

20 Högpris: November-mars, mån-fre klockan 06:00-22:00 Lågpris: Övrig tid Exempel på tidstariff

21 Möjlig årlig besparing Förutsättning kwh / år Besparing fast avgift kr Besparing rörlig avgift 1) kr Totalt kr 1) öre x 1.4 (skatt) mortsvarar öre/kwh

22 Lite om teknikutveckling

23 Tänk om det blir sant

24 5 gånger bättre på 5 år..

25 Utveckling av belysning Steg 1 Ersätt lampan Steg 2 Helt nya LEDarmaturer Steg 3 Nästa generation OLED

26 Hur bra kan LED-belysning bli? Svar: Upp till tre gånger så bra!! Source:Michael A. Fury, Ph.D., is director & senior technology analyst, Techcet Group in North Plains, OR.

27 Bäst i klassen kylskåp Maxeffekt 70W Medeleffekt 8 W

28 Effektiva TV-apparater Effektförbrukning 40 TV ? Plasma LCD LED OLED

29 Möjlig besparing hushållsel Före: 4000 kwh, Efter: 1200kWh, Besparing 2800 kwh Typiskt 90-tal Bästa teknik i dag

30 1200 kwh / år innebär Medelenergi / dygn Medeleffektuttag 3,3 kwh 0,14 kw 1 A huvudsäkring är i pricip tillräcklig!!

31 Möjligheter till laststyrning, hushåll Sett från maxeffekt Frys (4 milj / 0,125 kw) Kyl (4 milj/ 0,050 kw) Diskmaskin (3 milj/ 2 kw) Tvättmaskin ( 3 milj/ 2 kw) Varmvattenberedare (2 milj/ 3kW) Värmepump (1,0 milj / 10 kw) Elbil (1 milj / 10 kw) 500 MW 200 MW MW MW MW MW MW

32 Sammanfattning Europa ställer om energisystemet i snabb takt Elektrifiering nyckel till hållbart energisystem Smarta elnät är en komponent i ett smart energisystem men samverkan med t.ex. värmesystem är Enskilda konsumenter får allt större inflytande i energisystemet, även som investerare! Lösningar finns på lokal och central nivå, balansen avgörs av teknik, regelverk och kundagerande.. Se upp med teknikutvecklingen
