1 Hållbart Energisystem Smarta Elnät Energinätverk 21 Mars 2013 Bo Normark

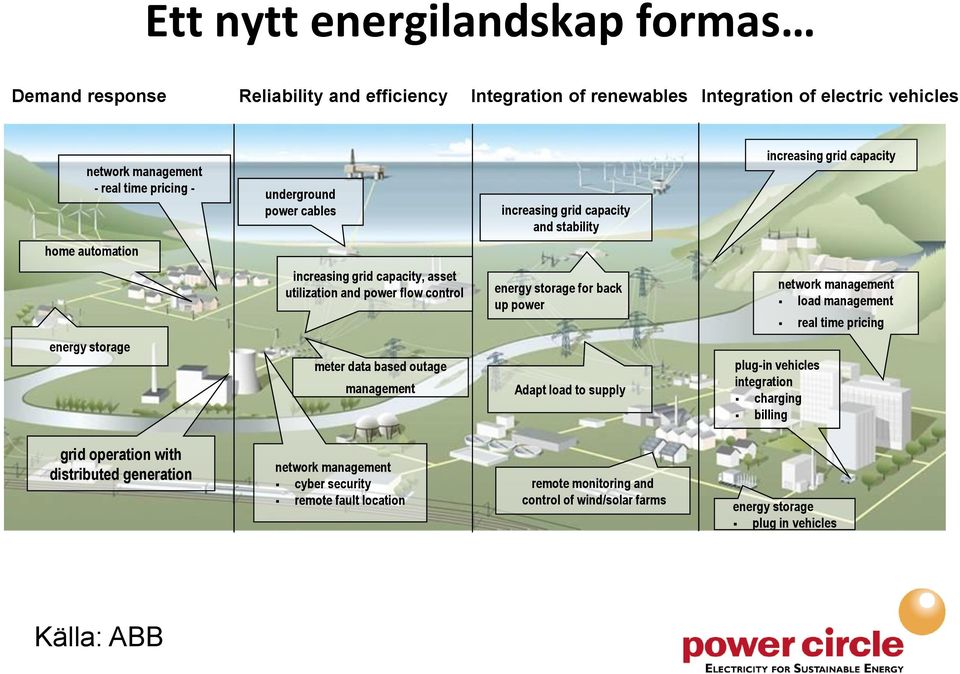

2 Ett nytt energilandskap formas Demand response Reliability and efficiency Integration of renewables Integration of electric vehicles network management - real time pricing - underground power cables increasing grid capacity and stability increasing grid capacity home automation increasing grid capacity, asset utilization and power flow control energy storage for back up power network management load management real time pricing energy storage meter data based outage management Adapt load to supply plug-in vehicles integration charging billing grid operation with distributed generation network management cyber security remote fault location remote monitoring and control of wind/solar farms energy storage plug in vehicles Källa: ABB

3 Vad vill man åstadkomma med Smarta Elnät? Effektivare energianvändning Integration av förnybar energi Effektivare användning av elsystemet Aktiva konsumenter

4 Europa bygger nytt energisystem

5 Transformering av Europas energisystem Ny elgenerering Källa: EWEA 2013

6 Transformering av Europas energisystem Nettoinstallation elgenerering Källa: EWEA 2013

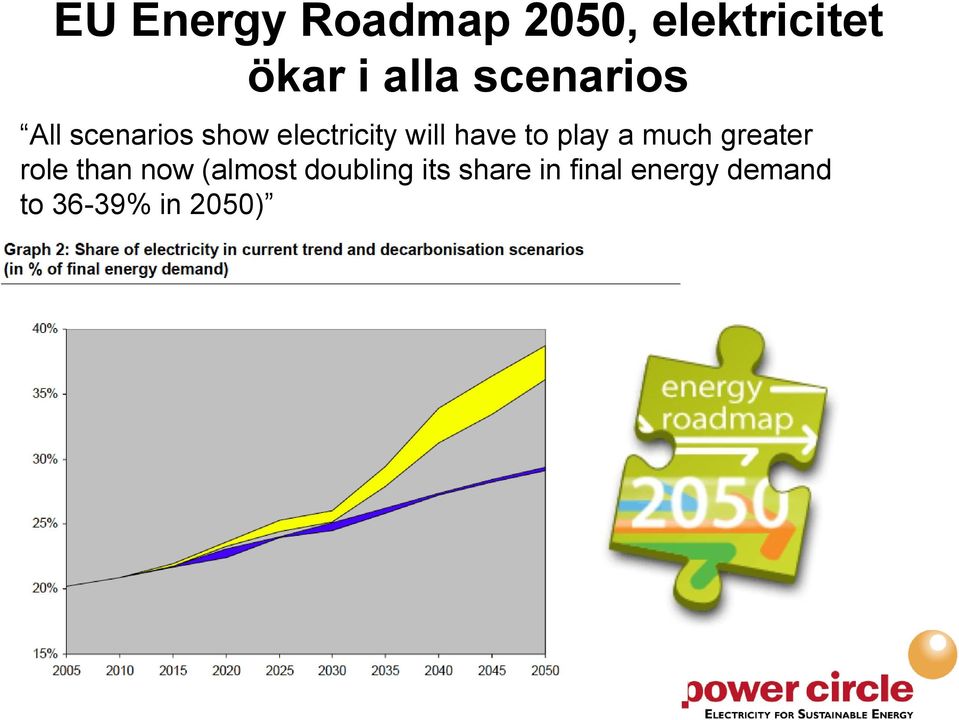

7 EU Energy Roadmap 2050, elektricitet ökar i alla scenarios All scenarios show electricity will have to play a much greater role than now (almost doubling its share in final energy demand to 36-39% in 2050)

8 Solel konkurrenskraftig i Tyskland för hushåll i dag och för industrier 2016?

9 Konsumenterna blir producenter

10 5-6 % av Tysklands elproduktion privatägd!

11 0 Men privatpersoner i Sverige investerar i Energibesparing/Energiproduktion Sverige har ca 1 miljon värmepumpar Nettoproduktion av energi ca TWh Motsvarar ca 5-6 % av energianvändningen i Sverige Total investering ca MSEK * Då inte alla som säljer luft luftvärmepumpar rapporterar försäljningsstatistik, har SVEP gjort en bedömning av den totala försäljningen av luft luftvärmepumpari Sverige. Uteluft vatten Frånluft vatten Slutna vätskesystem Luft luft* Försäljningen av värmepumpar i Sverige

12 Även Sverige förändras och vi är inte ensamma!

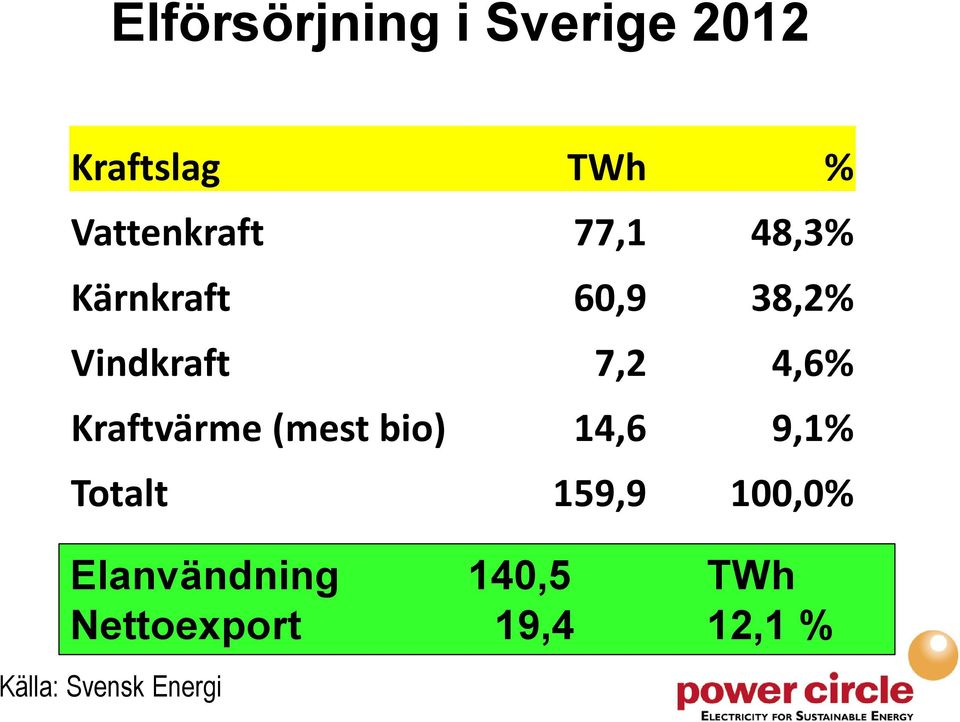

13 Elförsörjning i Sverige 2012 Kraftslag TWh % Vattenkraft 77,1 48,3% Kärnkraft 60,9 38,2% Vindkraft 7,2 4,6% Kraftvärme (mest bio) 14,6 9,1% Totalt 159,9 100,0% Elanvändning 140,5 TWh Nettoexport 19,4 12,1 % Källa: Svensk Energi

14

15

16 Det smarta huset

17 Källa: Elforsk rapport 09:70 Det smarta huset

18 Så kan elpriset variera över dygnet Källa: Elforsk rapport 09:70

19 Det smarta huset 2.0 Intelligent kommunikation Varvtalsstyrd Värmepump Batteri Källa: Elforsk rapport 09:70

20 Smarta nät, lokal skala Exempel, Energilager ca:25 kwh 300 kg vatten 250 kg Li-Ion- Batteri

21 Med hjälp av en värmepump kan batteriet ge fem gånger mer energi..

22 Exempel förbrukning villa

23 Varmvattenproduktionen viktig.. kw Totalt Varmvatten

24 kw Nu styr vi varmvattenproduktionen. Totalt Varmvatten

25 Men även ett elbatteri kan jämna ut.. Laddning Urladdning

26 Och resultatet blir konstant eluttag från nätet.. Från Elnätet

27 kw Om vi kombinerar batteri och styr varmvattnet kan det bli så här.. Efter Orginal

28 Eller så här.. kw Orginal Efter

29 Kan det löna sig?

30 Exempel på tariffer Vanlig säkringstariff Effekttariff Dynamisk tidstariff Tidstariff

31 Värdet av att flytta förbrukningen Om den huvudsakliga uppvärmningen dessutom förläggs under natten och elpriset under dessa timmar är 20 % lägre än under dagtid innebärdet en sammanlagd kostnadsbesparing med upp emot 40 %. det går att reducera kundens uttag med 4 kw under de kritiska timmarna, att abonnemanget till överliggande nät kostar 200 kronor per kw Källa: Elforsk rapport 09:70

32 Högpris: November-mars, mån-fre klockan 06:00-22:00 Lågpris: Övrig tid Exempel på tidstariff

33 Möjlig årlig besparing Förutsättning kwh / år Besparing fast avgift kr Besparing rörlig avgift 1) kr Totalt kr 1) öre x 1.4 (skatt) mortsvarar öre/kwh

34 Lite om teknikutveckling

35 Pris/Prestanda Li-Ion-batterier

36 Tänk om det blir sant

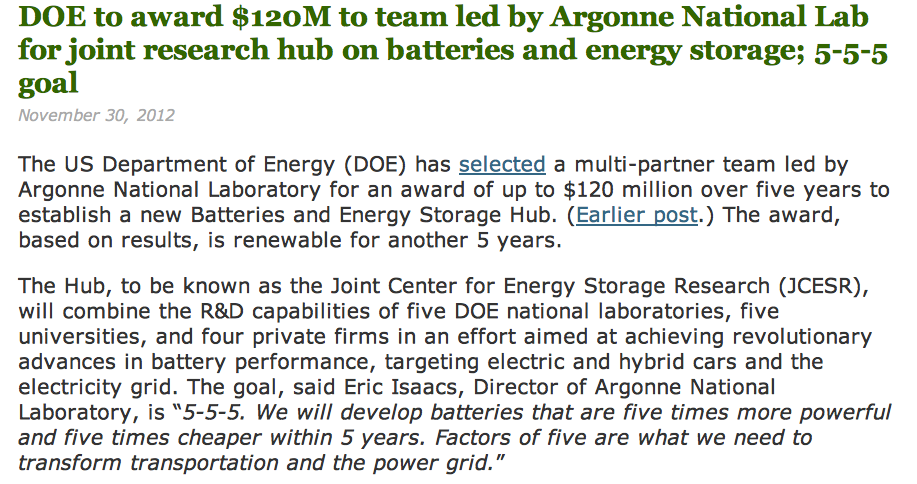

37 5 gånger bättre på 5 år..

38 Värdet av lokalt energilager exempel USA

39 Hur bra kan LED-belysning bli? Svar: Upp till tre gånger så bra!! Source:Michael A. Fury, Ph.D., is director & senior technology analyst, Techcet Group in North Plains, OR.

40 Bäst i klassen kylskåp Medeleffekt 8 W

41 Effektiva TV-apparater Effektförbrukning 40 TV ? Plasma LCD LED OLED

42 Möjlig besparing hushållsel Före: 4000 kwh, Efter: 1200kWh, Besparing 2800 kwh Typiskt 90-tal Bästa teknik i dag

43 1200 kwh / år innebär Medelenergi / dygn Medeleffektuttag 3,3 kwh 0,14 kw 1 A huvudsäkring är i pricip tillräcklig!!

44 Möjligheter till laststyrning, hushåll Sett från maxeffekt Frys (4 milj / 0,125 kw) Kyl (4 milj/ 0,050 kw) Diskmaskin (3 milj/ 2 kw) Tvättmaskin ( 3 milj/ 2 kw) Varmvattenberedare (2 milj/ 3kW) Värmepump (1,0 milj / 10 kw) Elbil (1 milj / 10 kw) 500 MW 200 MW MW MW MW MW MW
