1 Anton Dahlgren Lokal Energisystem Pilotprojektet i Simris Elsäkerhetsdagarna

2 E.ON i världen en global förändringskraft Vår koncern har bolag i främst Europa, men även i USA och Turkiet. Vårt huvudkontor ligger i Essen, Tyskland 38,2 miljarder Euro i omsättning 22 miljoner kunder 43 tusen medarbetare

3 E.ON Energidistribution i siffror km regionnät och km lokalnät 685 st transformatorstationer och st nätstationer km ledning har vädersäkrats sedan etableringar, 12 orter. Malmö, Hässleholm, Halmstad (Andertorp), Nässjö, Växjö, Kalmar, Norrköping, Örebro, Upplands Väsby, Sundsvall (Sollefteå). Två driftscentraler Malmö och Norrköping Under perioden investerar E.ON Energidistribution cirka 12 miljarder kronor för att öka leveranskvaliten och möjliggöra framväxten av förnybar energi E.ON Vattenfall Fortum Övriga

4 Presentatör: Anton Dahlgren Kontakt Namn: Anton Dahlgren Bolag: E.ON Energidistribution AB Avdelning: Anläggningsförvaltning Position: Ingenjör inom gruppen Kraftsystemanalys Ort: Malmö Tel: Epost: Bakgrund Relativt ny inom elnätsbranschen (2006) Arbetar med felbortkoppling för produktionslanslutningar, främst vindkraft, men även reservkraft och solceller Varit med i LES-projektet från start (hösten 2014) Civilingenjör från LTH Insert Picture/s

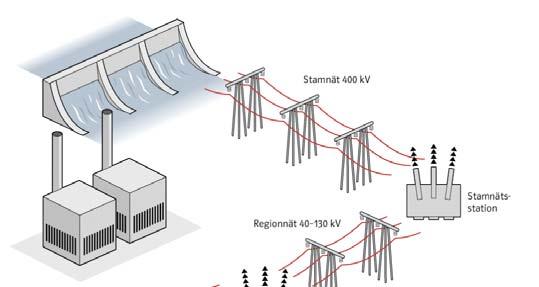

5 Bakgrund Ändringar i elsystemen Ny utmaningar på energimarknaden Elnäten: En ökande urbanisering leder till överdimensionerade nät på landsbygden Samtidigt finns flaskhalsproblem i andra delar elnätet Traditionellt har elen producerats i centrala anläggningar med stor svängmassa Elproduktion: Förnyelsebar elproduktion ökar och batteritekniken blir allt mer marknadsmogen Småskalig och lokal energiproduktion ökar till exempel solpaneler på hustak Med LES bygger vi ett lokalt system utan svängmassa Kunderna: Ett ökat intresse för energieffektivisering, lokal produktion och självförsörjning

6 Bakgrund - EUs Winter package I EU:s förslag till nytt direktiv (Winter package) finns tydliga krav på att lokala energisamfälligheter (Local Energy Communities) ska tillåtas: Om detta slår igenom är det sannolikt att geografiskt begränsade områden kommer att vilja ha en energisamfällighet i syfte att: Minimera sin elkostnad Maximera sin egenförsörjning

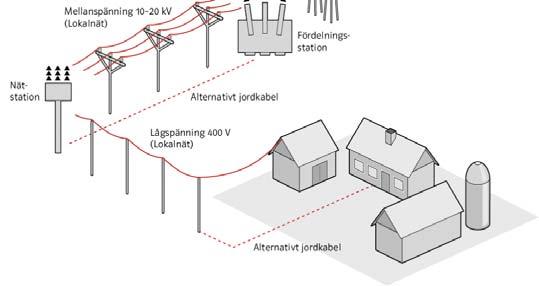

7 Vad är ett Lokalt Energisystem Vad är ett Lokalt EnergiSystem? Ett lokalt energi system i vår mening är ett Mikronät, dvs. ett elnät med småskalig elproduktion som används lokalt Det lokala energisystemet kan vara helt självförsörjande. Men vi tycker att det överliggande elnätet är en trygg reserv att ta hjälp av om det skulle behövas Komponenterna i det lokala energisystemet är energilager (t.ex. batteri), elproduktion (t.ex. sol och vind), kraftelektronik (omriktare mm) och förbrukning (kunderna) Vi vill prova men varför Simris? Här finns redan befintlig förnyelsebar produktion av el Det finns redan idag en fin balans mellan konsumtion och produktion i Simris elnät Tack vare ett väl utbyggt elnät, finns möjlighet att koppla ifrån det centrala elnätet och driva Simris som ett Mikronät eller i s.k. ö-drift

8 Syftet med projektet Med projektet vill vi kunna svara på frågan: Är ett lokalt energisystem ett alternativ till dagens centraliserade nät nu eller i framtiden, och hur kan vi göra det lönsamt för oss och för kunden? Syftet är att lära oss mer om: De tekniska utmaningarna och möjligheter Kundernas påverkan och inställning Potentiella affärsmöjligheter Potentiella kunder: 1. Back-up- Industrikunder där LES svarar för säker elförsörjning 2. Gröna bostadsområden Områden där kunderna efterfrågar grön och närproducerad el. 3. Avlägsna byar Långa dyra ledningar eller avsaknad av elnät

9 Vad är ett lokalt energisystem? EONs definition av Lokala energisystem innehåller: Småskalig energiproduktion Lokal förbrukning Energilager Styrutrustning E.ONs Lokala energisystem i Simris Elproduktion baserad på förnybara energikällor vind och sol Förbrukning 150 kunder: 2.1 GWh, maxlast ~700 kw Batterisystem för balanshållning i ö-drift och artificiell svängmassa Styrning av produktion, konsumtion och batteri

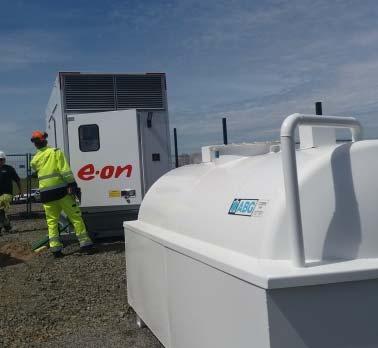

10 Det Lokala Energisystemet i Simris Fas1 Byggnation av Mikronät Byggnationen av de ingående komponenterna ute på plats vid solcellsanläggningen och vindkraftverket färdigställdes under juni EON har även installerat flertalet elkvalitetsmätare i nätstationerna runt om i Simris för att närmare kunna följa energiflöden och kvaliteten på elen (spänning, frekvens, övertoner mm) De första skarpa testerna av mikronätet har genomförts under september och oktober. I ett första steg testar vi mot en lastbank, (simulerade kunder) och om det faller väl ut så testar vi skarpt att köra Simris i Ö-drift. Planerat fullskaletest i mitten av december

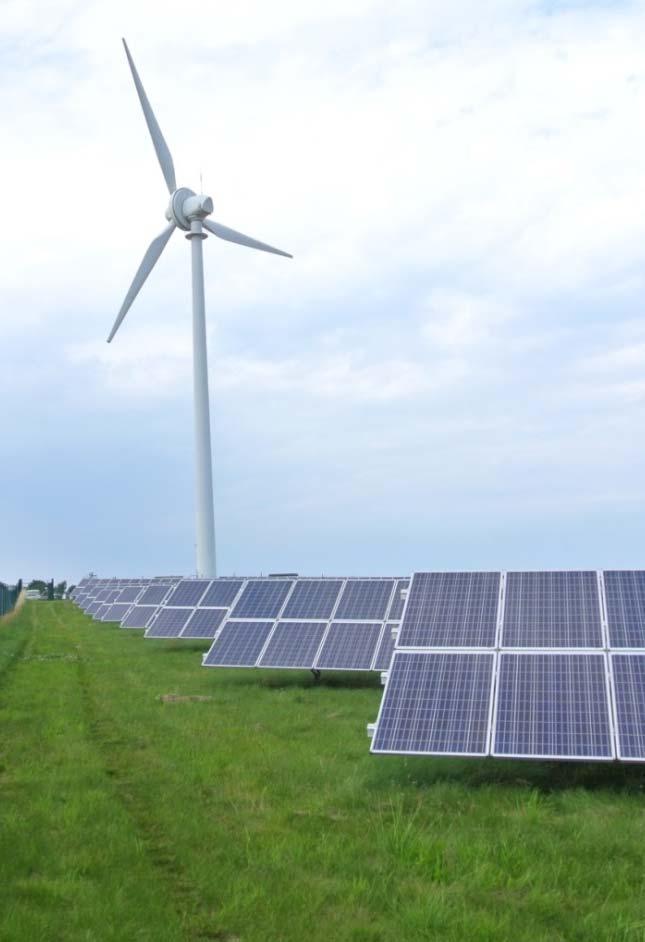

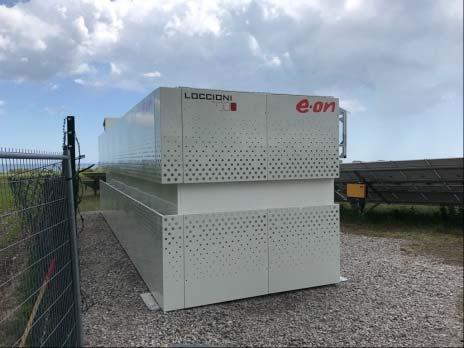

11 Lokalt Energisystem i Simris LES Simris Fas 1 Byggnation (Q Q4 2017) Vad är Nytt Styrsystem för mikronät Encorp (USA) Reservgenerator Coromatic (Sverige) Batterisystem Loccioni (Italien) Avancerad nätstation Holtab (Sverige) 440 kw 0,45 GWh/a 500 kw 1,5 GWh/a 480 kw Vad är Befintligt 800 kw 2,1 GWh/a 800 kw/ 0,33 MWh Vindkraftverk (Enercon 1996) Solcellsanläggning (Solect 2012) Elnät (10 kv), kablifierat Anslutna kunder, 150 st

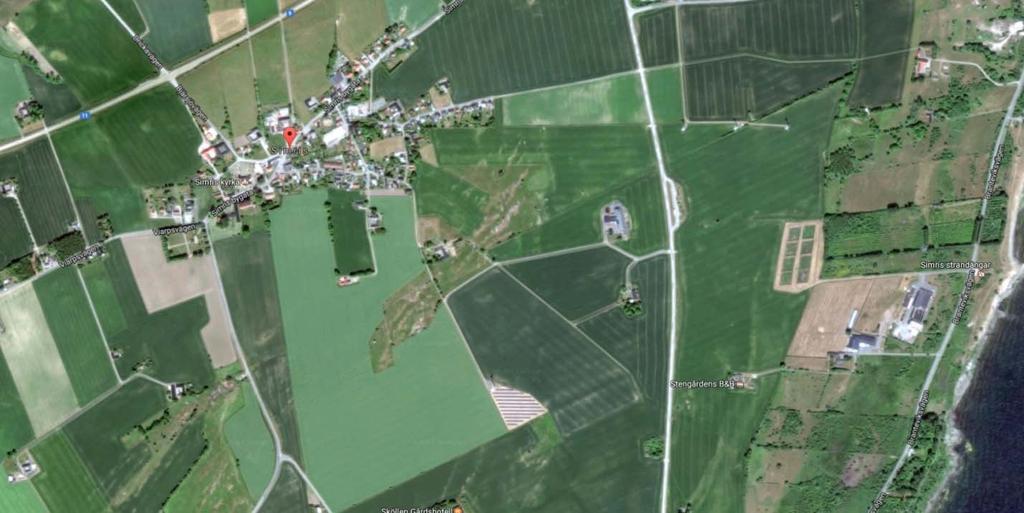

12 Simris Simrishamns kommun

13 Simris Simrishamns kommun

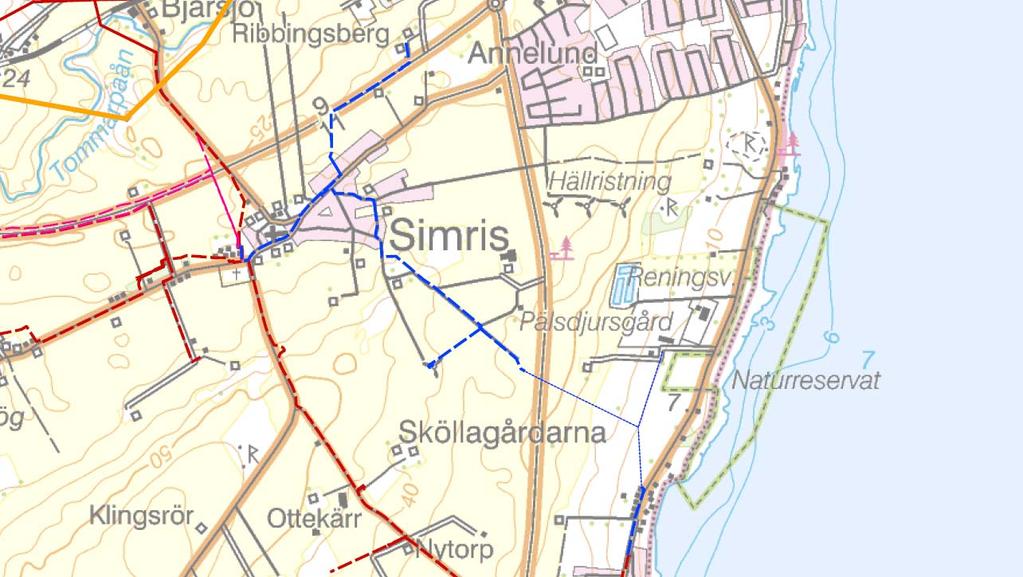

14 Simris Simrishamns kommun Det lokala elnätet omfattar byn Simris samt några enstaka kunder utanför byn. Antalet kunder är ca 150 st

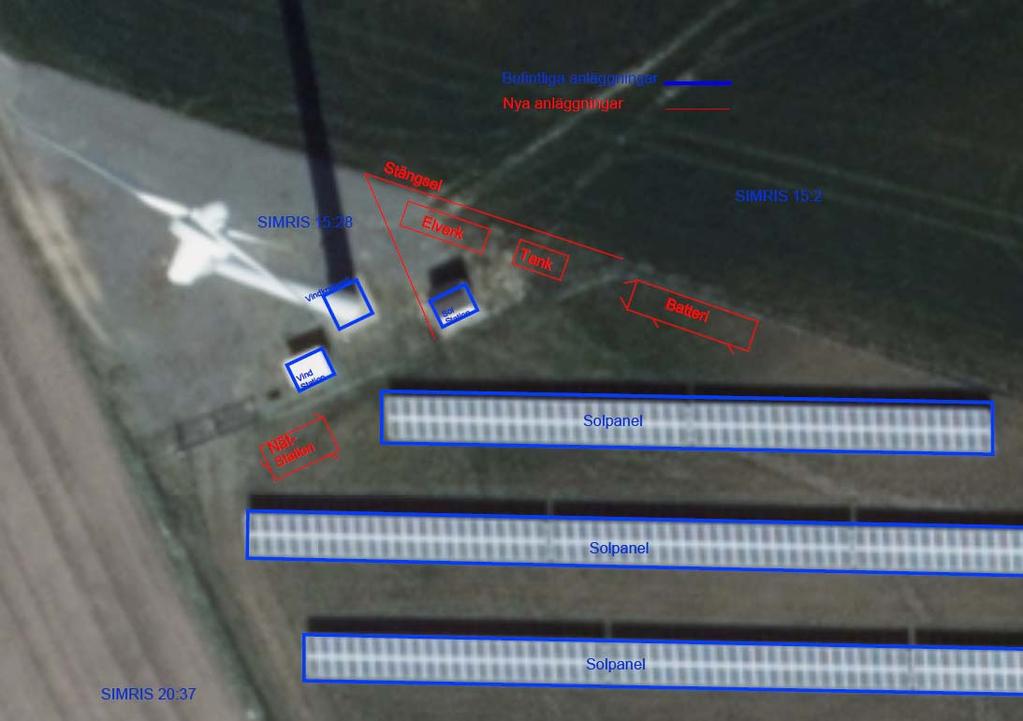

15 Här byggs projektets nödvändiga anläggningar

16

17 Pilottester och användningsmöjligheter Genomförande av pilottester: Pilottesterna skall utvärdera de tekniska Spänningsreglering i ett elnät utan svängmassa Maximera egenanvändninge n av el Utreda kostnaden för lokal energiproduktion möjligheterna med systemet Pilottester kommer att genomföras under specifika testveckor under årets alla årstider; 2018 och 2019 Pilottesterna kommer att omfatta både FAS1 och FAS2 av projektet Hantering av över- och underproduktion Med LES vill vi demonstrera Problemfritt skifte mellan ö-drift och återanslutning till nätet Alla use case skall demonstreras, mätas och bedömas efter satta KPI:er Tester kan genomföras både i ö-nätsläge eller genom att systemet kör ett nollutbyte mot överliggande nät Nyttja förbrukningsstyrning hos kund FAS2 Utbyte av olika effektnivåer med överliggande nät FAS

18 EU-projektet InterFlex Fas 2 InterFlex är en del av EU-programmet Horizon 2020 Skall främja smarta nätlösningar och utforska nya sätt att använda olika former av flexibilitet i syfte att optimera kraftsystemet på lokal nivå I projektet deltar 5 nätägare Projektet innehåller demonstrationsprojekt inom 6 olika teknikområden: Energilager Laststyrning Automation i näten Synergier mellan energibärare Laddning av elbilar Ö-drift

19 Demand side response DSR eller Kundengagemang Vi behöver hjälp med balansen Dagar med hög/låg produktion över-/underskott Delaktig Icke delaktig Med befintlig styrbar utrustning Utan befintlig styrbar utrustning Avtal Flex + styrsystem Avtal Flex + styrsystem Elnätsfaktura Fast del Rörlig del Styrbar anläggning Varmvattenbereda re Värmepump Solceller + batteri Vi behöver veta mer om kunderna i Simris Effektbalans

20 Kunderna Från kundundersökning, våren 2017 Svarsfrekvens ca 50% Majoriteten har en positiv syn på E.ON och projektet ~60% kan tänka sig att vara en aktiv del av projektet Miljömedvetna Ekonomin spelar roll Separat varmvattenberedare: 50% Existerande värmepumpar: 40% Vattenbaserade värmesystem: ~60% Internetanslutning: 80% Förbrukning/år Hög medelålder med moderat tekniskt intresse 34% 3% 13% 50% > kwh kwh kwh < kwh 38 % 62 % 62% året runt-boende 150 anslutningspunkter

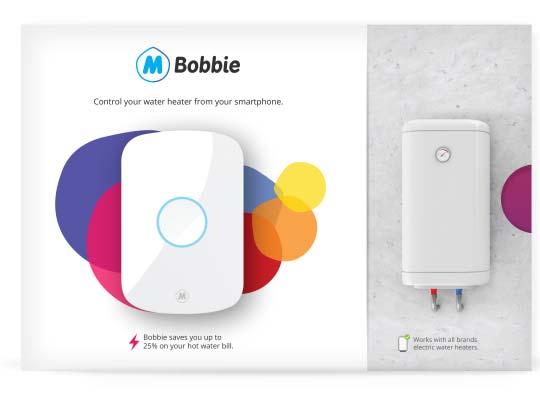

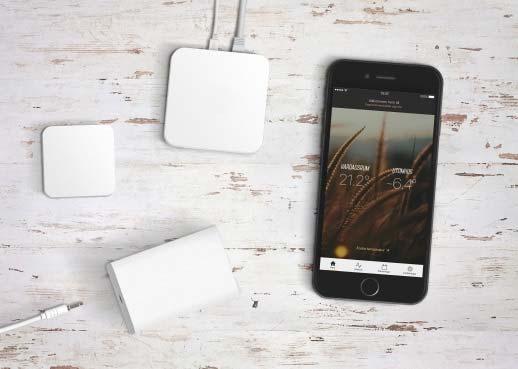

21 Tekniska lösningar för kundstyrning Produkter för befintliga Produkter ny anläggningar anläggningar Styrutrustning till varmvattenberedare Ny styrbar värmepump Styrutrustning till värmepump Stryrbart hemmabatteri till solceller

22 Vart står projektet nu? idag Byggnation Driftsättning Utveckling Kundstyrning Installation hos kund Testperiod 12 m utvärdering Projektavslu t

23 Partners LES-projektet finansieras av E.ON och EU (InterFlex) Leverantörer från Italien, England, USA, Sverige, Tyskland och Bulgarien Flertalet har varit villiga till att medverka med egna resurser och tillgångar i projektet Politiker på lokal- och riksdagsnivå stödjer projektet Stort intresse i media där det redan har blivit uppmärksammat i tidningar, radio och TV, främst regionalt men även nationellt. Invigning med Skånes landshövding med flera ägde rum 18:e oktober

24 Om man inte sätter igång att testa olika saker händer inget. Det här är känslan av en framtid för barnbarnen Kund i Simris, hösten

25 Tack för visat intresse! les.eon.se Frågor?
