FRISTÅENDE SPISHÄLL HIC-ELEKTRONIK

Transkript

1 FRISTÅENDE SPISHÄLL HIC-ELEKTRONIK 1

2 Vad är HIC? HIC = Hob Independent Control, dvs. oberoende styrning av spisplattorna Ny pekkänslig elektronik för fristående spishällar, med ny inställningsmetod Smalare moduler med lägre konstruktionshöjd möjliggör nytt monteringskoncept 2

3 Montering Mekanisk montering Märkesspecifik design Kontrollpanel variant 1 / 2 / 3 MACS-BUS Strömförsörjningskort Elektrisk montering 3

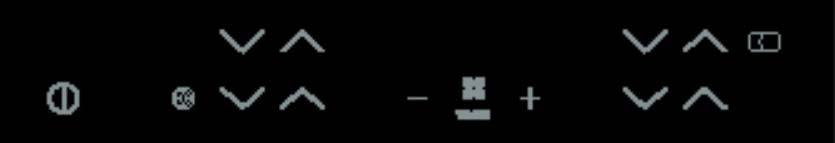

4 HIC pekkänslig styrning Funktionssätt Den pekkänsliga styrningen är inte längre kapacitiv, utan fungerar med infraröd-reflexion * 4

5 Kompakt horisontal modell 60 cm, kontrollpanel nedtill (höger) 5

6 Kompakt horisontal modell 60 cm, KP nedtill (höger) 6

7 Delad ("split") vertikal modell 68 cm, KP på båda sidor 7

8 Delad ("split") vertikal modell 68 cm, KP på båda sidor 8

9 Kompakt horisontal modell* 60 cm, KP nedtill (höger) Ram Keramiskt glas och symboler Arbetsplatta Protection Box Skyddslåda Strömförsörjningskort Bärram Låda för strömförsörjningskort och kontrollpanel Höger och vänster sida av möbeln 2 varianter för att placera innerlådan beroende på plastlådor och positionering av strömförsörjningskortet och kablarna Ram nivå 2 Bärram Nätterminal Kokplatta Kokplatta Kablar Variant 1 (touch 2) * även "split" Kokplatta Kokplatta Tätning 2 Kontrollpanel vä Strömförsörjn.kort Kontrollpanel hö Kontrollpanel Strömförsörjningskort Låda kontrollpanel & strömförs.kort 9

10 Delad ("split") vertikal modell 68 cm, KP på båda sidor Stöd Glas/stöd Keramiskt glas och symboler Stöd Arbetsplatta Vänster sida av låda Skruvar - bärram Skyddslåda Nitlådor Arbetsplatta Bärram Höger sida av låda Höger och vänster sida av möbeln Höger och vänster sida av möbeln Hållare t. kontrollpanel Kontrollpanel vä Strömf.- kort Mylarfolie Bärram Hållare t. kontrollpanel Kontrollpanel hö Nätterminal Kabel Tätning 2 Mylarfolie Strömf.-kort Kokplatta Heaters Kokplatta Heaters Tätning 1 Tätning 2 Hållare t. kontrollpanel Kontrollpanel vä Heaters Kokplatta Heaters Kokplatta Skruvar - bärram 10

11 Kompakt vertikal modell 68 cm, KP på sidan till höger Stöd Keramiskt glas och symboler Glas/stöd Stöd Arbetsplatta Vänster sida av låda Skruvar - Bärram Skyddslåda Nitlåda Arbetsplatta Bärram Höger sida av låda Höger och vänster sida av möbeln Höger och vänster sida av möbeln Hållare t. kontrollpanel Strömf.- kort Mylarfolie Bärram Kontrollpanel hö Nätterminal Kabel Tätning 2 Mylarfolie Strömf.-kort Kokplatta Kokplatta Tätning 1 Tätning 2 Kokplatta Kokplatta 11

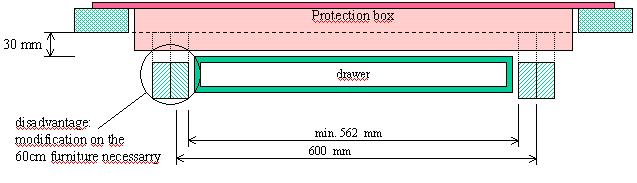

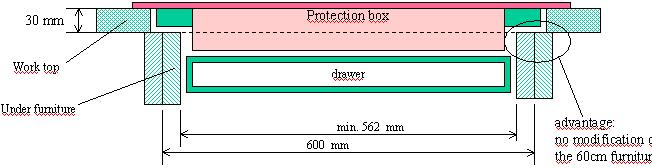

12 Montering 68 cm-spishäll Spishällstråg 68cm-spishäll: HIC-split-variant Arbetsplatta Möbel Fördel: Inga urtag krävs i möblerna! 75-90cm-spishäll: Standardmontering Nackdel: Urtag krävs I möblerna! Spishällstråg Spishällens sidor är inte tjockare än arbetsplattan Angränsande skåp kan utnyttjas fullt ut: t ex för diskmaskiner! 12

13 Manövrering Varm zon, uppkokningsfunktion inte möjlig! Tryck på båda knapparna för att koppla ifrån kokzonen H 0 3 A Sänka kokvärme Höja kokvärme Uppkokningsfunktion inkopplad 13

14 TILL/FRÅN Tryck på TILL/FRÅN under ca 2 sek Säkerhetsfrånkoppling om varken timern eller en kokplatta aktiveras inom de närmaste 10 sekunderna För manuell frånkoppling, håll TILL/FRÅN intryckt ca 1 sek Om knappen hålls intryckt under längre tid, dvs. mer än 10 sek (t ex duk på kontrollpanel) utförs även säkerhetsfrånkoppling 14

15 Stopp & Start / Varmhållning U U U U När den andra knappen trycks in (om den har konfigurerats som "Stopp & Start") skiftar spisen till varmhållningsläge u Nästa gång knappen trycks in skiftar spisen tillbaka till det föregående läget 15

16 Funktionsspärr (nyckelsymbol) Vid vissa modeller har den andra knappen konfigurerats som funktionsspärr (nyckel) Om knappen trycks in kommer alla andra knappar att spärras, förutom TILL/FRÅN och "Nyckel" Spärren avaktiveras nästa gång den andra knappen trycks in 16

17 Uppkokningsfunktion A A A A Aktivering beroende av modell: Separat knapp Eller om fortsatt kokning har valts endast med + Inte möjligt om zonen fortfarande är varm (H) Se tabell för information om tid (folie 24) 17

18 Timer Ställ in tiden med + eller - Välj kokzon(er) genom att trycka flera gånger på timersymbolen (aktiv zon indikeras med en blinkande punkt) Frånkopplingstimer för inkopplad(e) kokzon(er) Korttids-väckarklocka om ingen kokzon har kopplats in 18

19 Indikering av restvärme H H H Tidsrymden beräknas av programvaran beroende av föregående till- och från-tider Slocknar vid strömavbrott! 19

20 Barnskydd L L L L Slå på spisen Tryck på den andra knappen (olika funktioner beroende på variant: spärr, varmhållning, Stopp & Start) ca 3 sek En av + knapparna L visas Avaktivera: samma metod, men med - Överbrygga en gång: Tryck samtidigt på + och för en kokzon under ca 1 sek 20

21 Demo- och serviceläge J- S Håll TILL/FRÅN intryckt tills displayen slocknar (signalton) Tryck på + och på de båda främre zonerna samtidigt under 3 sek (signalton) Tryck på TIMER d och S visas Därefter kan ett av de båda lägena väljas 21

22 Demo-Mode J. - S Tryck på + bredvid d en punkt visas på displayen (d.) Displayen slocknar Kontrollpanelens funktion kan nu simuleras utan att värmeelementen behöver kopplas in Avaktivera i samma följd Demoläget förblir aktivt om spisen åtskiljs från strömförsörjningen 22

23 Serviceläge J- S Tryck på + bredvid S automatiskt testprogram startar Reläerna kopplar efter varandra under 3 sek Alla lysdioder är tända Programversionen visas på timerdisplayen Inga störningsindikeringar!! Efter att testprogrammet har avslutats kopplas spisen ifrån 23

24 Värmeinställning värmeinställn ing (10 steg) ej AEG värmeinställn ing (15 steg) "AEG effektnivå MACS ED (%) taktintervall normal (s) till (s) från (s) taktintervall Paellazon (s) starttid (min) automatisk frånkoppling (h) U U

25 flatpak blockdiagram; intelligent Power Board bj` ÑáäíÉê ~ effektbrytare 2 allpolig & 8 relä max. OMâeò=mtj NP=s oéëéí oéëéí ` pqtopnq QQ=éáå=ncm Uâ=olj ^a p`f j~ëâ= `=[=OMh cä~ëü=eñäéñáäéäf ledarplattans temperatur 25 RMeò R=s dka bj` ÑáäíÉê pjmp detektor nollgenom gång ui-förbindelse 3polig

26 Relais 1 BR4 L2 17.4A max. L1 N HOC2000 Power Board mçïéê=_ç~êç 26 BR13 APD Relais 10 APD Relais 9 BR14 BR12 BR16 Relais 8 BR10 värmeelement 8 5.2A max. Relais 7 Relais 6 Relais 5 Relais 4 BR9 BR8 BR7 BR6 BR5 L1-17.4A max. värmeelement 7 10A max. värmeelement 6 10A max. värmeelement 5 5.2A max. värmeelement 4 5.2A max. Relais 3 Relais 2 BR3 BR2 BR1 värmeelement 3 10A max. värmeelement 2 10A max. värmeelement 1 5.2A max. L2

27 Strömförsörjningskort Felaktig anslutning (400 V): Ingen detektering möjlig (kopplingsnätdel förstörs snabbt) Frånkoppling vid korttemperatur >130 C 27

28 Kommunikation KP - SK 28 BR14 BR13 BR12 BR11 BR10 BR9 BR8 BR7 BR6 BR5 BR4 BR3 BR2 BR1 Neutral Fas Kontrollpanel vänster Kontrollpanel höger Kontrollpanel Rast 2,5 Nätanslutning L1 Nätanslutning "N" Försörjning av förbrukande enhet Försörjning av förbrukande enhet Förbrukande enhet Nätanslutning L2 + 5V MACS BUS Strömförsörjningskort (flatpak) Nätanslutning Försörjning av förbrukande enhet Jord Stiftvägg

29 Varianter maximal strömbelastning 29

30 Varianter maximal strömbelastning 30

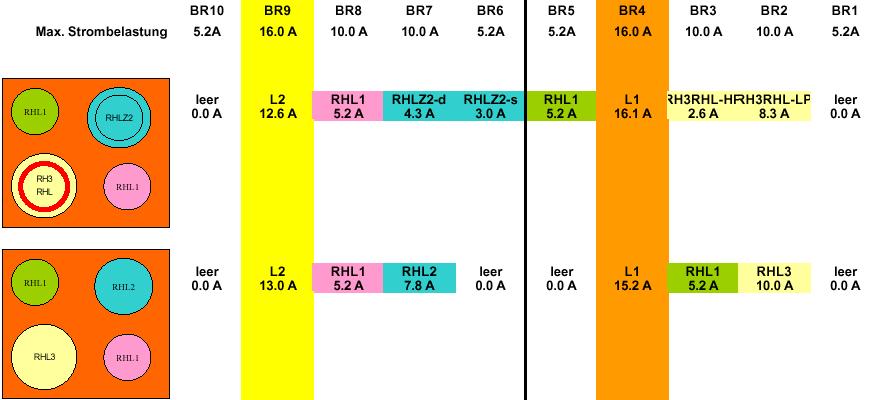

31 Varianter maximal strömbelastning 31

32 Varianter maximal strömbelastning 32

33 Varianter maximal strömbelastning 33

34 Varianter EvärmeelementF 1200 W RHL1 5.2 A 1800 W RHL2 7.8 A 2300 W RHL A 800 W RHLD3-s 3.5 A 800 W RHLD3-d 3.5 A 700 W RHLD3-t 3.0 A 700 W RHLZ2-s 3.0 A 1000 W RHLZ2-d 4.3 A 600 W RHLZ20-s 2.6 A 1100 W RHLZ20-d 4.8 A 750 W RHLZ3-s 3.3 A 1450 W RHLZ3-d 6.3 A 1000 W RHLZ31-s 4.3 A 1200 W RHLZ31-d 5.2 A 1500 W RHLZ7-s 6.5 A 700 W RHLZ7-d 3.0 A 600 W RH3RHL-hp 2.6 A 1900 W RH3RHL-lp 8.3 A 34

35 Effektmanagement värmezonerna taktas omväxlande I den mån detta är möjligt Hzg 1 L 1 Hzg 2 state state state or T state or T T T 35

36 Störningsbilder Kokzoner aktiva efter frånkoppling KP= Kontrollpanel SK= Strömförsörjningskort Störningar kan åtgärdas med från- och tillkoppling: Kommunikationsfel (ev. EM-störning) KP reagerar inte längre, zoner förblir aktiva Knapparna reagerar inte resp. ständigt aktiva Troligen defekt SK KP reagerar, zoner reagerar inte: Troligen defekt SK 36

37 Störningsbilder Kokzoner från, KP fortfarande aktiv KP= Kontrollpanel SK= Strömförsörjningskort Störningar kan åtgärdas med från- och tillkoppling: SK har utlöst kommunikationslarm och kopplat ifrån reläet Störningen kan INTE åtgärdas med från- och tillkoppling EEPROM-fel, byt ut SK KP kan inte slås ifrån: Troligen defekt SK Även möjligt att KP är defekt KP ev. i felaktigt monteringsläge Obs! Om KP byts ut måste detta alltid ske komplett (inkl. fäste). Borrade fästen kan leda till felaktigt läge. 37

38 Störningsbilder Kokzoner och KP från KP= Kontrollpanel SK= Strömförsörjningskort Spishällen kan användas på nytt efter ca 30 sek: SK- eller KP-reset Knappar övertäckta, säkerhetsfrånkoppling har utlösts (pipton) Knappar inte övertäckta, säkerhetsfrånkoppling har utlösts (pipton) eftersom kontinuerlig intryckning av knapparna har detekterats. Efter frånkoppling återkalibreras knapparna. Spishällen reagerar inte längre: Troligen defekt SK KP i felaktigt monteringsläge Även möjligt att KP är defekt Spishällen kan användas på nytt efter en viss tid: Överhettning av nätdel 38
