1 Avkänningssystem för kastruller POT 2000 HIC Pot detection Frontline Pot detection

2 PNCs HIC Kastrullavkänning Frontline Kastrullavkänning

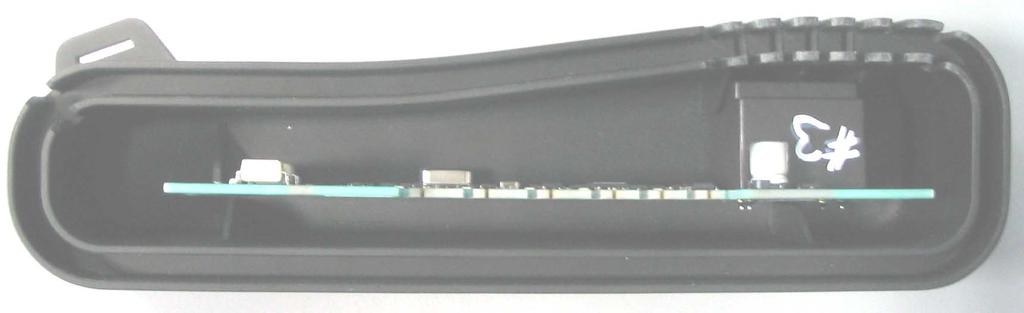

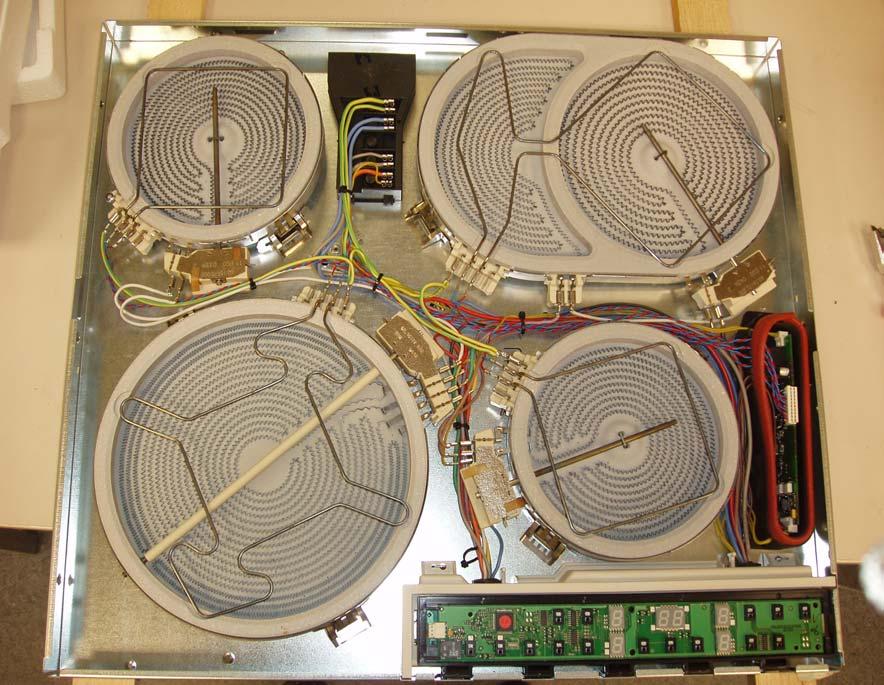

3 HIC systemets uppbyggnad Sensorer Kastrullavkänning med kåpa Effektdel med kåpa Interface,Interfacekort 3

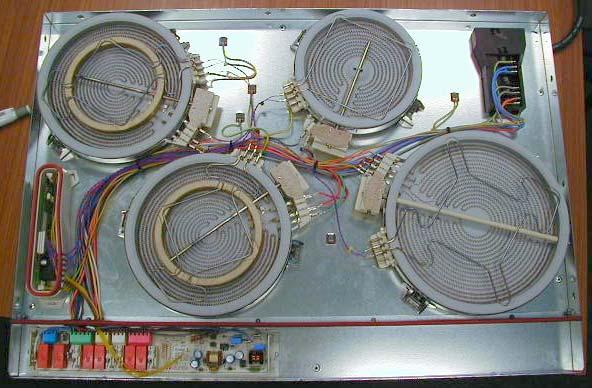

4 Systemets uppbyggnad Frontline Sensorer Sensorledningar Effektdel Buskontakt 6-polig 4

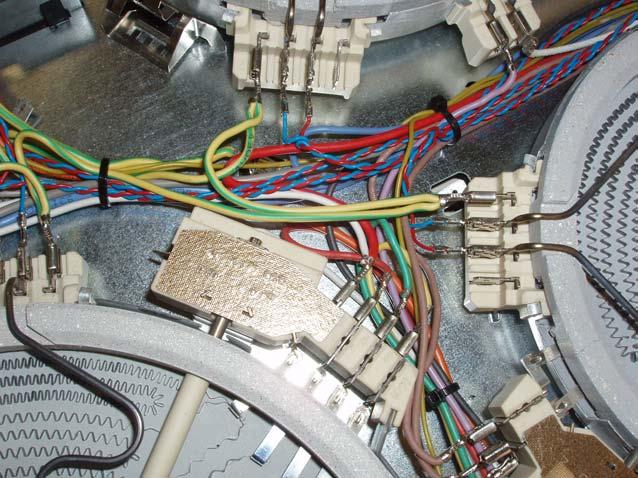

5 Anslutning av sensorer Anslutningsställe av sensorerna Anvisningar för installationen: De båda vänstra och högra stickkontakterna är var och en överkopplade. De båda sensorledningarna fästas vid de mellersta kontakterna. Kabelbindarna markerar värmeelementets position. Skyddsledaren måste alltid fästas bredvid den blåa ledningen. Färgpositioner: Framtill vänster röd, baktill vänster vit, baktill höger svart, framtill höger gul/brun 5

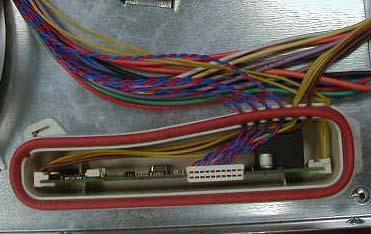

6 Anslutningar och genomförningar vid kastrullavkänningen Gula ledningar av 6pol. kabel genomförs Bruna ledningar av 6pol. kabel genomförs Tätningsskarv Sensorernas båda dubbelledare genomförs på var sin sida Nätspg. Busledning 6-polig Anslutningsställe sensorer Nät, 3-pol. 6

7 System (1) Analys Rörsensorer i värmeelementen under glaskeramiken analyseras genom ihoptvinnade ledare av en liten elektronik i form av svängningskrets. Genom metalliska kokkärl analyseras av elektroniken en från kastrullstorleken avhängig signal och tillordnas bestämda kopplingsparametrar i fastställda gränser (1.,2. eller tredje zon). 7

8 System (2) Kommunikation Den redan tillgängliga elektroniken av zongenerationen HIC kopplas ihop via MACSbussystemet. Kastrullavkänningen kopplas emellan bussystemet och leder analyserna vidare till Interface och effektdelen. Alla kommandon mellan elektroniken förmedlas via MACS-bussystemet. 8

9 System (3) Systemets gränser - Kastruller eller pannor som är ojämna eller smutsiga i botten avkänns sämre. Detta förorsakas genom avståndet till glaskeramiken. - Icke metalliska kastrullmaterial som glas, keramik eller sintermaterial identifieras inte eftersom sensorerna detekterar induktiva förändringar. - Känslighet på olika kastrullmaterial kan resultara i att det aktiveras en kopplingskrets som är för liten eller för stor. Här når systemet sina tekniska gränser. 9

10 System (4) Kalibrering Kalibrering rekommenderas alltid om spisen har öppnats eftersom systemet reagerar mycket känsligt på förändringar. Även om värmeelement är lika på utsidan så kan karakteristiken vara mycket olika. Viktiga hänvisningar: - Vid ny kastrullavkänningselektronik sker kalibreringen automatiskt efter den har kopplats på för första gången. - Vid byte av värmeelement, elektronik eller ledningar måste alltid kalibreras. - Värmeelement, effektdelen och sensorledningen levereras med en kort bruksanvining för kalibrering. - Vid kalibrering/servicemode får inget kokkärl stå på kokzonen. 10

11 Orsaker (1) - Kokzonen aktiveras inte fast det står ett kokkärl på zonen. Kastrullen är för liten eller av icke metalliskt material. Av säkerhetsskäl måste kastrullen ha en minimal storlek för att undvika en självaktivering pga spridning. För att använda sådana kastruller skall kastrullavkänning stängas av (symbol med kastrull och liten hake). LED lampan ovanför knappen slocknar och kokzonen kan användas som vanligt. Aktivera flerzon om det behövs. 11

12 Orsaker (2) Det har tillkopplats en för stor eller för liten kokzon. Om kastrullen inte står centrerat täcks sensorytan inte tillräckligt. Avgörande för inkopplingsdiametern är plana kastrullbottnar (utan rundningar). Kastrullmaterialet är i jämförelse med sensorn för känslig eller för okänslig. Kastrullerna bör stå centrerat i zonerna. För kastruller som är för känsliga eller okänsliga bör kastrullavkänning deaktiveras. 12

13 Orsaker (3) Lätt skallrande ljud under glaskeramiken. Värmeelementen har inbyggda sensorer i form av rörbygel. Pga lätt måttolerans vid ursparningen i värmeelementen och de små metallrören kan uppstå lätt skallrande ljud vid vibrationer. För detta finns det ingen hjälp som rekommenderas. Ett byte av värmeelement garanterar ingen förbättring. Det finns en möjlighet att lyfta sensorn lätt uppåt. (max. 3-5mm) för att sensorn skall kunna ligga mot glaskeramiken Detta rekommenderas dock uttryckligen inte!! 13

14 Orsaker (4) Display E3 Fel vid kalibreringen, kalibreringen har inte genomförts fullständigt. Kastrullavkänningselektroniken har inte konfigurerats. Genomför manuell kalibrering. Finns felet fortforande skall kastrullavkänningssystemet bytas ut. Kontrollera Display E8 Kommunikationsfel vid elektroniken. En engångsföreteelse tyder på datakollision. Vid upprepade uppkomst kontrollera stickkontakter. 14

15 Orsaker (5) Värmeelement blir inte varm Display F med kastrull - Deaktivera kastrullavkänning Värmeelement blir varm Kontrollera kastrullavkänning Kontrollera sensorledningar om kontakt finns. Kontrollera värmeelementernas sensorer om brott finns. Byt kastrullavkänningselektronik Display u 9 - Kontrollera motstånd av värmeelement Byts ut om defekt, kalibrera. - Byt ut effektdel, kalibrera 15

16 Orsaker (6) Knappkänslighet Bakre knappar är svåra att ställa in - Tryck på knapparna med fingret i rak vinkel - Kontrollera installationen av Interfaces och Interfacekort. Signalton Kokzon signaliserar ihållande - Spishällen är övertäckt av föremål. Handdukar eller andra föremål får inte läggas på spishällen. 16

17 Orsaker (7) Display återgår till 0 - Om det inte finns någon kastrull på kokzonen ( F ) så återställs kokzonen på 0 genom att trycka återigen på plus/minus-knappen. Effekten ställs först in när kastrullen står på kokzonen. Annars regleras enbart genom långtidsmanövrering fram till vald koktid. Kokzon uppvärms utan kastrull under en kort tid - Om kastrullen tas bort från en aktiv kokzon kan den eftervärmas i max 10 sekunder. Inget fel stäng av kokzon dessförinnan. 17
