1 Dokumenttyp Verksamhetsområde Trafiksäkerhetsinstruktion Jernhusens järnvägsverksamhet 1 (7) Upprättad av Kristina Blomqvist, , kristina.blomqvist@jernhusen.se Beslutas av CTFI, Maria Denize Giltigt fr o m Jernhusens Infrastruktur VÄSTERÅS VÄSTERÅS VÄSTRA (Motorvagnsverkstaden) VÄSTERÅS VÄSTRA (Hackstaterminalen) TILLBERGA DEPÅ

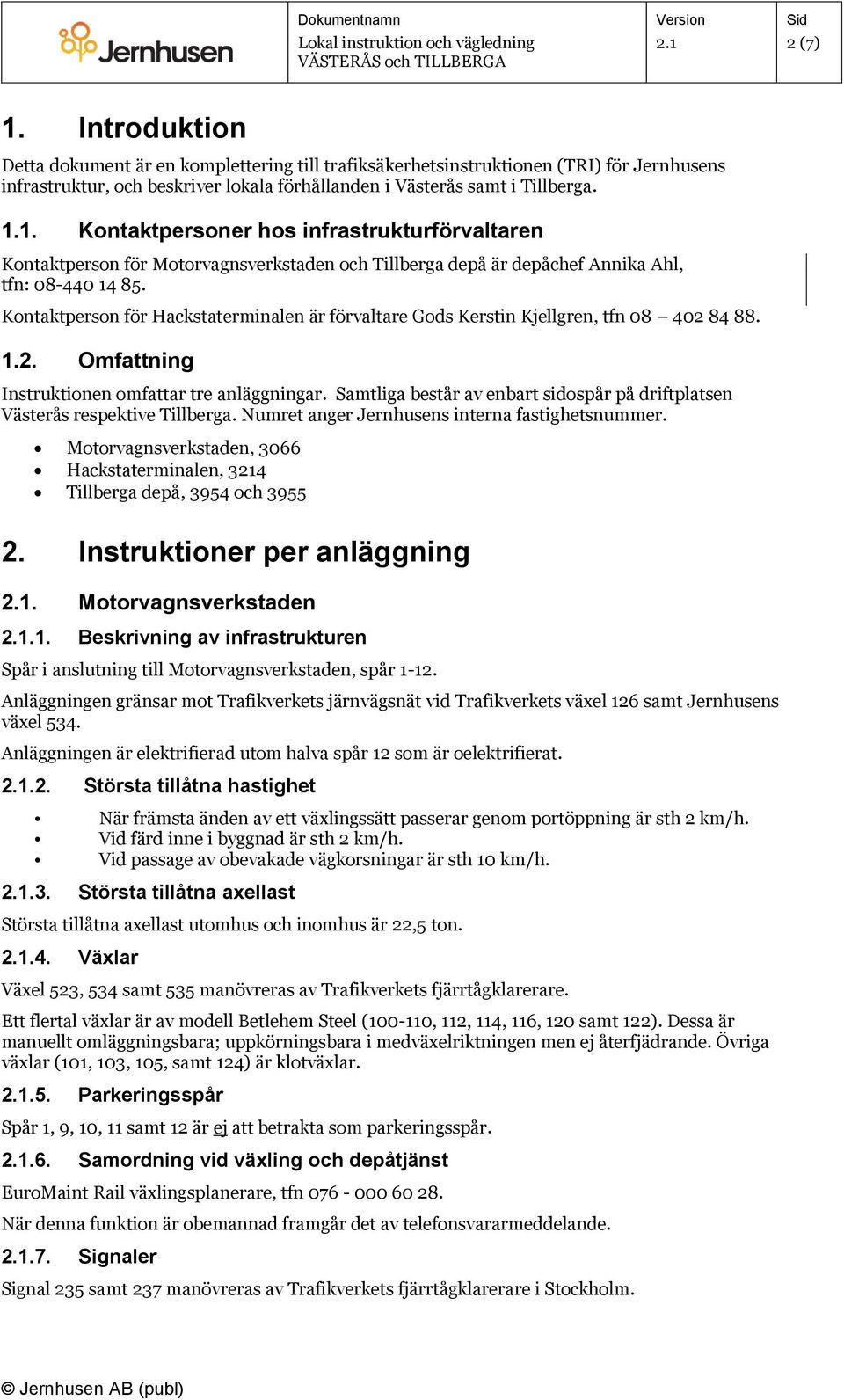

2 2 (7) 1. Introduktion Detta dokument är en komplettering till trafiksäkerhetsinstruktionen (TRI) för Jernhusens infrastruktur, och beskriver lokala förhållanden i Västerås samt i Tillberga Kontaktpersoner hos infrastrukturförvaltaren Kontaktperson för Motorvagnsverkstaden och Tillberga depå är depåchef Annika Ahl, tfn: Kontaktperson för Hackstaterminalen är förvaltare Gods Kerstin Kjellgren, tfn Omfattning Instruktionen omfattar tre anläggningar. Samtliga består av enbart sidospår på driftplatsen Västerås respektive Tillberga. Numret anger Jernhusens interna fastighetsnummer. Motorvagnsverkstaden, 3066 Hackstaterminalen, 3214 Tillberga depå, 3954 och Instruktioner per anläggning. Motorvagnsverkstaden.1. Beskrivning av infrastrukturen Spår i anslutning till Motorvagnsverkstaden, spår Anläggningen gränsar mot Trafikverkets järnvägsnät vid Trafikverkets växel 126 samt Jernhusens växel 534. Anläggningen är elektrifierad utom halva spår 12 som är oelektrifierat..2. Största tillåtna hastighet När främsta änden av ett växlingssätt passerar genom portöppning är sth 2 km/h. Vid färd inne i byggnad är sth 2 km/h. Vid passage av obevakade vägkorsningar är sth 10 km/h..3. Största tillåtna axellast Största tillåtna axellast utomhus och inomhus är 22,5 ton..4. Växlar Växel 523, 534 samt 535 manövreras av Trafikverkets fjärrtågklarerare. Ett flertal växlar är av modell Betlehem Steel ( , 112, 114, 116, 120 samt 122). Dessa är manuellt omläggningsbara; uppkörningsbara i medväxelriktningen men ej återfjädrande. Övriga växlar (101, 103, 105, samt 124) är klotväxlar..5. Parkeringsspår Spår 1, 9, 10, 11 samt 12 är ej att betrakta som parkeringsspår..6. Samordning vid växling och depåtjänst EuroMaint Rail växlingsplanerare, tfn När denna funktion är obemannad framgår det av telefonsvararmeddelande..7. Signaler Signal 235 samt 237 manövreras av Trafikverkets fjärrtågklarerare i Stockholm.

3 3 (7).8. Varningssignalering i hall Akustisk varningssignal och blinkande ljus finns i lokalen. Innan fordonsrörelse påbörjas ska systemet aktiveras..9. Ankommande fordonssätt Då EuroMaints växlingsplanerare är i tjänst ska samråd med denne ske innan fordonsrörelse på den sista signalsträckan mot depån påbörjas..10. Avgående fordonssätt Då EuroMaints växlingsplanerare är i tjänst ska samråd med denne ske innan avgående fordonsrörelse påbörjas..11. Tvättanläggning Tvättanläggningen på spår 2 fungerar på följande sätt: När tvätten startas aktiveras tvättanläggningens signaler och vitt sken tänds. Fordon kan då köras in i tvätthallen med sth 2 km/h. När rött sken tänds ska fordonsrörelsen stoppas för tvätt av fordonets främre del. När vitt sken åter tänds kan fordonet köra framåt till rött sken tänds i de yttre. signalerna. Då ska fordonsrörelsen stoppas så att den bakre delen av fordonet kan tvättas Hackstaterminalen 2.. Beskrivning av infrastrukturen Spår i anslutning till godsterminalen. Anläggningen gränsar mot Trafikverkets järnvägsnät vid Trafikverkets växel 203. Anläggningen är oelektrifierad Största tillåtna hastighet Största tillåtna hastighet är 20 km/h Största tillåtna axellast Den största tillåtna axellasten utomhus är 22,5 ton Parkeringsspår Spåravsnittet mellan Trafikverkets anslutningsväxel 203 till växel 206 är ej att betrakta som parkeringsspår Tillberga depå Beskrivning av infrastrukturen Anläggningen gränsar mot Trafikverkets järnvägsnät vid Trafikverkets växlar 12 samt 17. Anläggningen är delvis elektrifierad Största tillåtna axellast Svarvområdet utomhus samt inomhus: 25 ton Övriga spår utomhus samt inomhus: 22,5 ton Parkeringsspår Spår mellan växlarna 1, 5 och 7 ned till vägövergång och grindar in mot verkstadsutrymme är ej parkeringsspår.

4 4 (7) Försiktighet vid växling Spår mellan växlarna 1, 5 och 7 och grindar in till verkstadsområde har en lutning som överstiger 10. Särskild försiktighet ska iakttagas vid växling på dessa spår. Fordonssätt ska ha minst bromstal 15 vid växling på detta område Växling från marktravers Vid växling från marktravers får fordon släppas om dessa kan bromsas men bromssläde Anmälan vid ankomst till Swedtracs nyttjade spår Fordon får ej föras in i verkstadsdepån utan att ha anmält detta till växlingen på tfn (kl 07:00 15:30) Svarvanläggningen Allmänt Framdragning av fordon under svarvprocessen, från en axel till nästa, får ske utan uppsikt i rörelseriktningen. Detta gäller så länge någon del av fordonet befinner sig inne i svarvbyggnaden. Maximal fordonslängd 165 meter, största tillåtna hastighet 4 km/h. Närmaste växel i rörelseriktningen (901 eller 902) ska ligga i läge in mot svarven (spår 11) Passage genom svarvbyggnad Genom svarvbyggnaden får endast fordon som ska nyttja svarven framföras. Fordonen ska dras av en särskild lokomotor, sk shunter.

5 5 (7) 3. Översikt över spåranläggningen 3.1. Områdesöversikt 3.2. Spåröversikt per anläggning 3.. Motorvagnsverkstaden Grön markering visar gränserna för Jernhusens infrastrukturförvaltning.

6 6 (7) Hackstaterminalen Fig. Grön ruta markerar Trafikverkets anslutningsväxel Tillberga depå

7 7 (7) 4. Larmning i händelse av olycka/tillbud på Jernhusens järnvägsanläggning: I händelse av inträffad olycka eller tillbud ska infrastrukturförvaltaren larmas. Detta görs genom att kontakta larmmottagare hos Jernhusens Kundservice: Larmnummer: Vid behov av omedelbar nödfrånkoppling av kontaktledningsanläggning kontaktas direkt Trafikverkets driftledning, tfn: Det är av största vikt att den som larmar uppger om händelsen är allvarlig (döda eller skadade personer eller stora materiella skador). Anm: Järnvägsföretaget ska även i förekommande fall larma allmänna räddningsinstanser, samt i händelse av utsläpp larma respektive kommunalt miljökontor. Jernhusen utser i egenskap av infrastrukturförvaltare olycksplatsansvarig (OPA) för olycksplatsen. För denna uppgift har överenskommelse träffats med entreprenör som på Jernhusens uppdrag inhämtar röjningsmedgivanden och lämnar röjningstillstånd. På olycksplatsen råder röjningsförbud till dess att OPA lämnat röjningstillstånd. 5. Fel på spåranläggningen, anmälan Den som upptäcker ett fel på infrastrukturen ska anmäla detta till Jernhusens Kundservice: Felavhjälpning: Arbete på spåranläggning och elanläggning 6.1. Kontaktperson för arbeten Spårförvaltare vid Jernhusen, Pierre Sundström, tfn Elförvaltare vid Jernhusen, Michael Rönnerfjäll, tfn Arbetens godkännande och avslut Arbeten ska planeras så att arbetsplan kan godkännas av infrastrukturförvaltaren i god tid innan start. Arbetsplanen godkännas av Jernhusens spårförvaltare. Avslutsanmälan för arbeten lämnas till spårförvaltaren eller till annan utpekad person som spårförvaltaren meddelat i godkännandet. Det åligger den som ska utföra arbeten att innan arbetet startar ta kontakt med berörda verksamhetsutövare för överenskommelse, om det tänkta arbetet påverkar kapacitetet inom eller invid spårområdet. Om dessa inte går att nå får arbetet ändå påbörjas. 6.. Direktplanerade arbeten För direktplanerade arbeten för akut felavhjälpning har entreprenören infrastrukturförvaltarens mandat att godkänna start- och sluttid med gränspunkter.
