Bilaga till Järnvägsnätsbeskrivning anläggningsspecifikation: Depå Hagalund

Transkript

1 Bilaga till Järnvägsnätsbeskrivning anläggningsspecifikation: Depå Hagalund Uppdaterad Nedan presenteras detaljerade uppgifter om rubricerad anläggning. Kontakta infrastrukturförvaltaren för ytterligare information om anläggningen alternativt förfrågningar kring behov av ytterligare tjänster etc. Namn: Depå Hagalund Juridisk fastighetsbeteckning: Loket 1, Solna Järva 3:14, Solna Järva 3:15 Jernhusens fastighetsnummer: 3911, 3912, 3180 Anläggningens öppettider: Anläggningen i huvudsak avsedd för: Kontaktvägar vid affärsförfrågan från ny resp. befintlig kund: Dygnet runt, alla årets dagar Fjärr- och regionaltåg Depåchef Mikael Borg Besöksadress: Skeppsbron 5 B Tfn: E-post: mikael.borg@jernhusen.se Ekonomisk förvaltare Mattias Lindén, Besöksadress: Växlarevägen 29 Tfn: E-post: mattias.linden@jernhusen.se Försäljningschef Carl Jonasson Besöksadress: Kungsbron 13 Tfn: E-post: carl.jonasson@jernhusen.se Anläggningens gränspunkter Anläggningens gränspunkter (infrastrukturförvaltare för berörd växel inom parantes, JH = Jernhusen, TrV = Trafikverket): Vagn- och heltågsverkstaden - växel 290/371, leder mot spår från söder (JH) - växel 377, leder mot spår 45 från söder (JH) - växel 401, leder mot spår 57 från söder (TrV) - växel 325a/327, leder mot spår 46 frå norr (TrV) - växel 331, leder mot spår från norr (TrV) Vagnvårdsanläggningen - växel 206 och 204, leder mot Nya Vagnhallen från söder (JH) - växel 231/230, södra ändan av Nya Vagnhallen Sidan 1 av 10

2 (JH) - växel 291, leder till spår 18/19 från norr (JH) - växel 299 (JH) - växel 311b, Vagntvätthallsspår (JH) - växel 325b, Vagntvätthallsspår (TrV) Lokskötselhallen - växel 171, leder mot Gamla vagnhallen (JH) - växel 156, leder mot mellanbangården från norr (TrV) - växel 154, leder mot mellanbangården från norr (TrV) - växel 146, leder mot spår D1 från norr (TrV) - växel 149, leder mot Euromaints svarv (JH) - växel 193, leder mot Euromaints svarv (JH) - växel 195, leder mot Swedtrac s diesellokverkstad (JH) Vacuumanläggningen - växel 112, leder mot spår 18 från norr (TrV) - växel 118, leder mot spår 18 från norr (TrV) - växel 121, leder mot spår 19 från norr (TrV) - växel 104, leder mot spår 19 från söder (JH) - växel 106, leder mot spår 19 från söder (JH) Anslutande järnvägsnät Spårvidd Största tillåtna axellast (stax) Största tillåtna hastighet (sth) Lutningar Elektrifiering Farligt gods Anläggningen gränsar mot Trafikverkets, Euromaint Rails och Swedtracks infrastrukturförvaltningar. Normalspår 1435 mm Största tillåtna axellast utomhus är: 25 ton Största tillåtna axellast inomhus är: 22, 5 ton i Vagn-/heltågsverkstaden och Vagnskötselhallen. För stax inomhus i övriga hallar: kontakta Depåchef Hagalund. 30 km/h (se vidare Jernhusens kompletterande bestämmelser till JTF) Uppmätning av lutningar pågår. Se vidare Jernhusens Instruktion med kompletterande bestämmelser till JTF rörande det som i JTF benämns parkeringsspår. Anläggningen är elektrifierad, huvudsakligen även inomhus. Det finns på vissa spår svängbara kontaktledningsskenor. Här presenteras eventuella ytterligare restriktioner eller villkor beträffande hantering av farligt gods på anläggningen (se vidare avsnitt rörande detta i järnvägsnätsbeskrivningens huvuddokument): Farligt gods får ej förekomma på anläggningen. Sidan 2 av 10

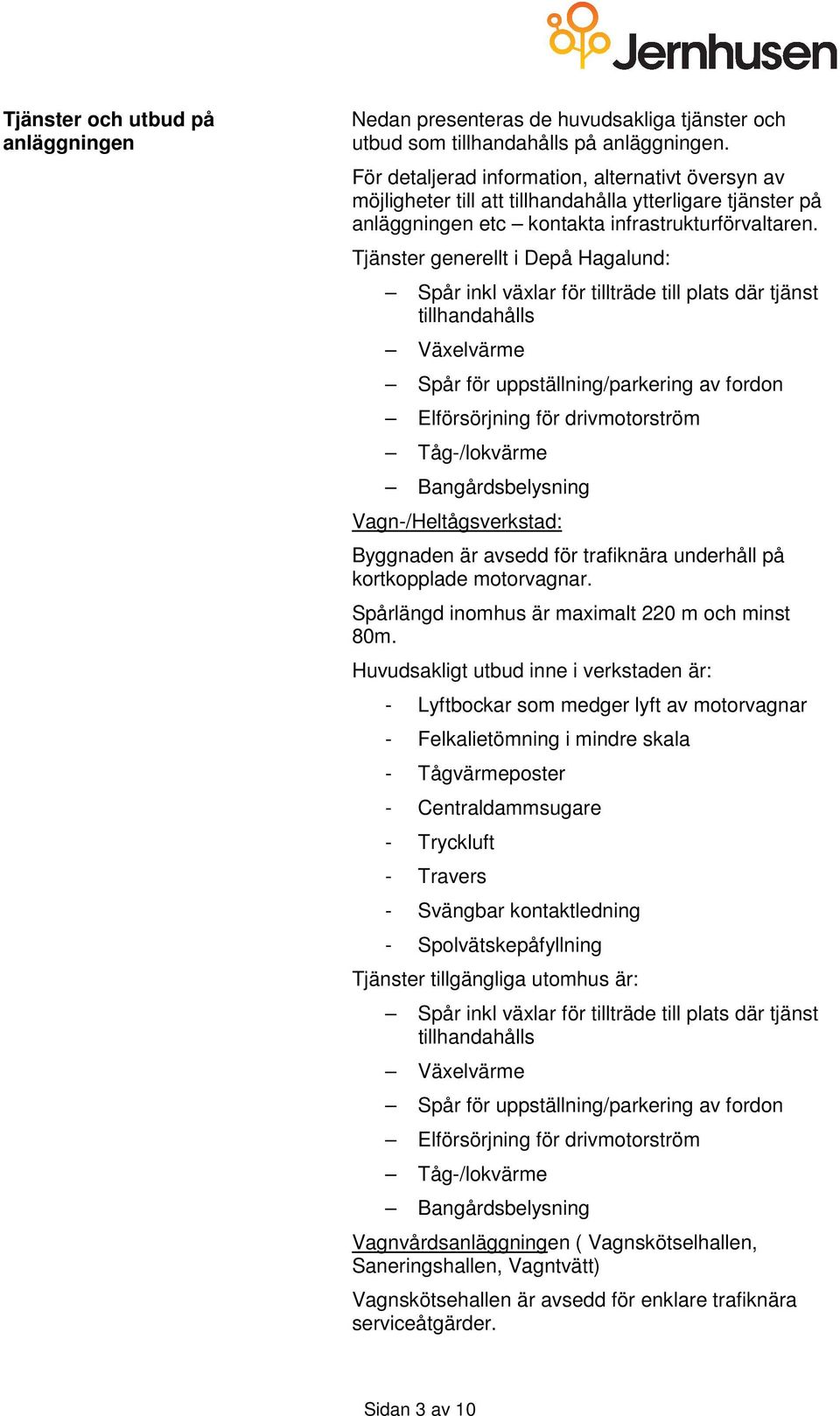

3 Tjänster och utbud på anläggningen Nedan presenteras de huvudsakliga tjänster och utbud som tillhandahålls på anläggningen. För detaljerad information, alternativt översyn av möjligheter till att tillhandahålla ytterligare tjänster på anläggningen etc kontakta infrastrukturförvaltaren. Tjänster generellt i Depå Hagalund: Spår inkl växlar för tillträde till plats där tjänst tillhandahålls Växelvärme Spår för uppställning/parkering av fordon Elförsörjning för drivmotorström Tåg-/lokvärme Bangårdsbelysning Vagn-/Heltågsverkstad: Byggnaden är avsedd för trafiknära underhåll på kortkopplade motorvagnar. Spårlängd inomhus är maximalt 220 m och minst 80m. Huvudsakligt utbud inne i verkstaden är: - Lyftbockar som medger lyft av motorvagnar - Felkalietömning i mindre skala - Tågvärmeposter - Centraldammsugare - Tryckluft - Travers - Svängbar kontaktledning - Spolvätskepåfyllning Tjänster tillgängliga utomhus är: Spår inkl växlar för tillträde till plats där tjänst tillhandahålls Växelvärme Spår för uppställning/parkering av fordon Elförsörjning för drivmotorström Tåg-/lokvärme Bangårdsbelysning Vagnvårdsanläggningen ( Vagnskötselhallen, Saneringshallen, Vagntvätt) Vagnskötsehallen är avsedd för enklare trafiknära serviceåtgärder. Sidan 3 av 10

4 Spårlängd inomhus är 380 meter. Huvudsakligt utbud inne i vagnskötselhallen är: - Städplattformar - Fronttvätt - Avisning med luft - Gravspår - Värmeposter Saneringshallen Saneringshallen är avsedd för sanering av fordon. Huvudsakligt utbud inne i Saneringshallen är: - Klottersanering - Kadaversanering För bokning och prislista se hemsida: Vagntvätten Vagntvätten är en tvättanläggning. Huvudsakligt utbud i vagntvätten är: - Tvätt Gör Det Själv-hallen ( GDS-hallen ) Huvudsakligt utbud i GDS-hallen: - grav - vattenposter - tryckluft - avskiljningsbar kontaktledning För bokning och prislista se hemsida: Gamla vagnhallen Huvudsakligt utbud i Gamla Vagnhallen: - Tågvärmeposter Lokskötselhallen Huvudsakligt utbud i Lokskötselhallen: - takarbeten - gravar Vacuumanläggningen (fekalieanläggning ) Tjänster i vacuumanläggning - Tömning av fekalietankar - Automatiserad hjulkontroll Sidan 4 av 10

5 Övrigt Klotter och kadaversanering får endast förekomma i saneringshallen. Tvättning av fordon får endast förekomma i vagntvätten och Gör Det Själv-hallen ( GDS-hallen ). Fekalietömning får endast förekomma i vacuumanläggningen. Uppgifter om bl.a. hyreskostnad, användaranvisningar m.m. för GDS-hall och Saneringshall: se Sidan 5 av 10

6 Spårskiss Befintliga kunder kan ladda ner spårskiss i pdf-format på (inloggning med användarnamn och lösenord), för att på så vis kunna zooma etc. i kartan. Övriga kontaktar infrastrukturförvaltaren för att få tillgång till behövligt kartmaterial. Översiktsbilder: Sidan 6 av 10

7 Sidan 7 av 10

8 Sidan 8 av 10

9 Jernhusen Sidan 9 av 10

10 Översikt, anläggningsdelar enligt listning av tjänster och utbud Vacuumanläggningen Vagn-/Heltågsverkstaden Lokbangården Vagnvårdsanläggningen Sidan 10 av 10
