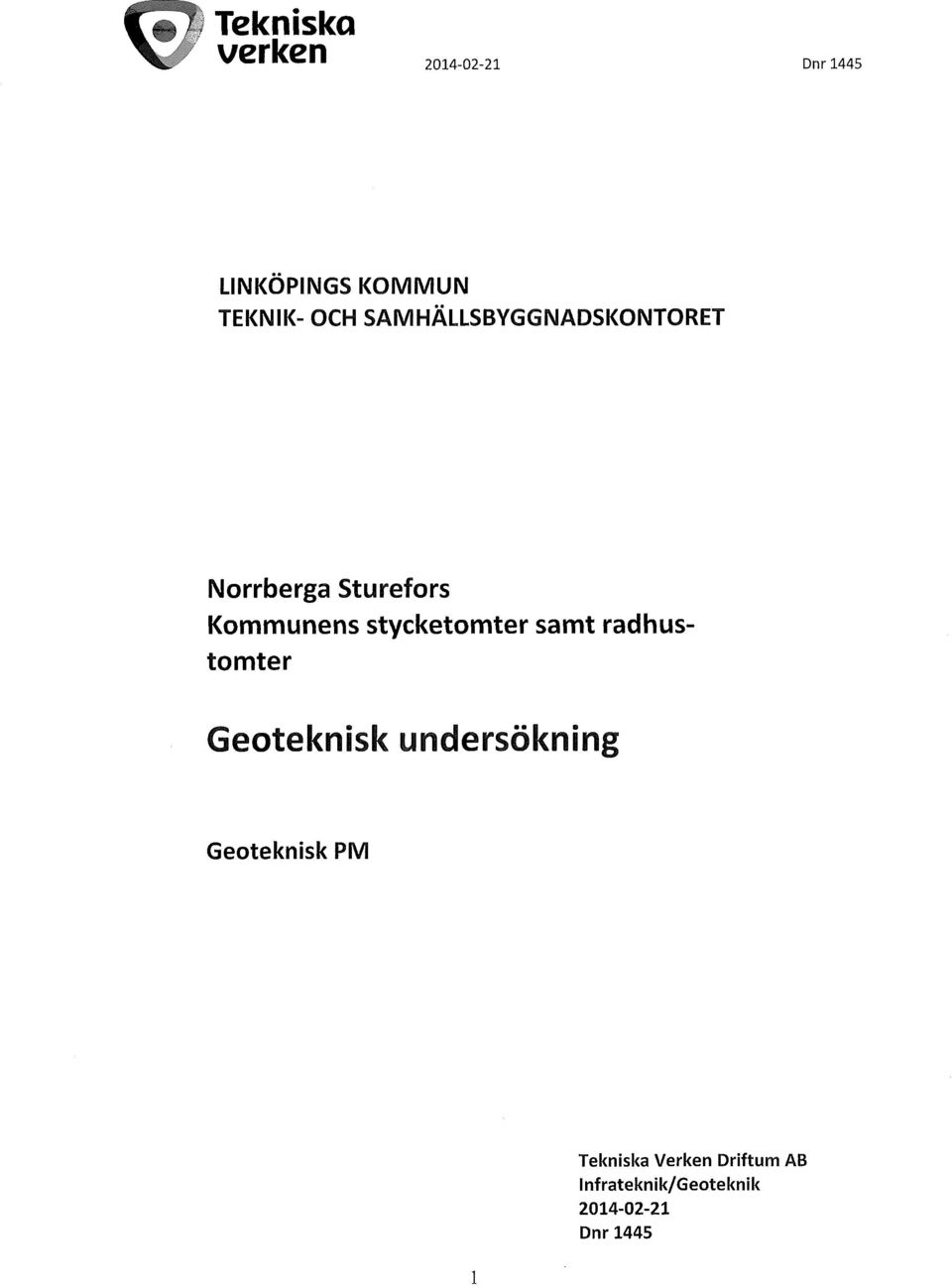

1 Tekniska verken Dnr 1445 LINKÖPINGS KOMMUN TEKNIK- OCH SAMHÄLLSBYGGNADSKONTORET Norrberga Sturefors Kommunens stycketomter samt radhustomter Geoteknisk undersökning Geoteknlsk PM Tekniska Verken Driftum AB Infrateknik/Geoteknik Dnr 1445

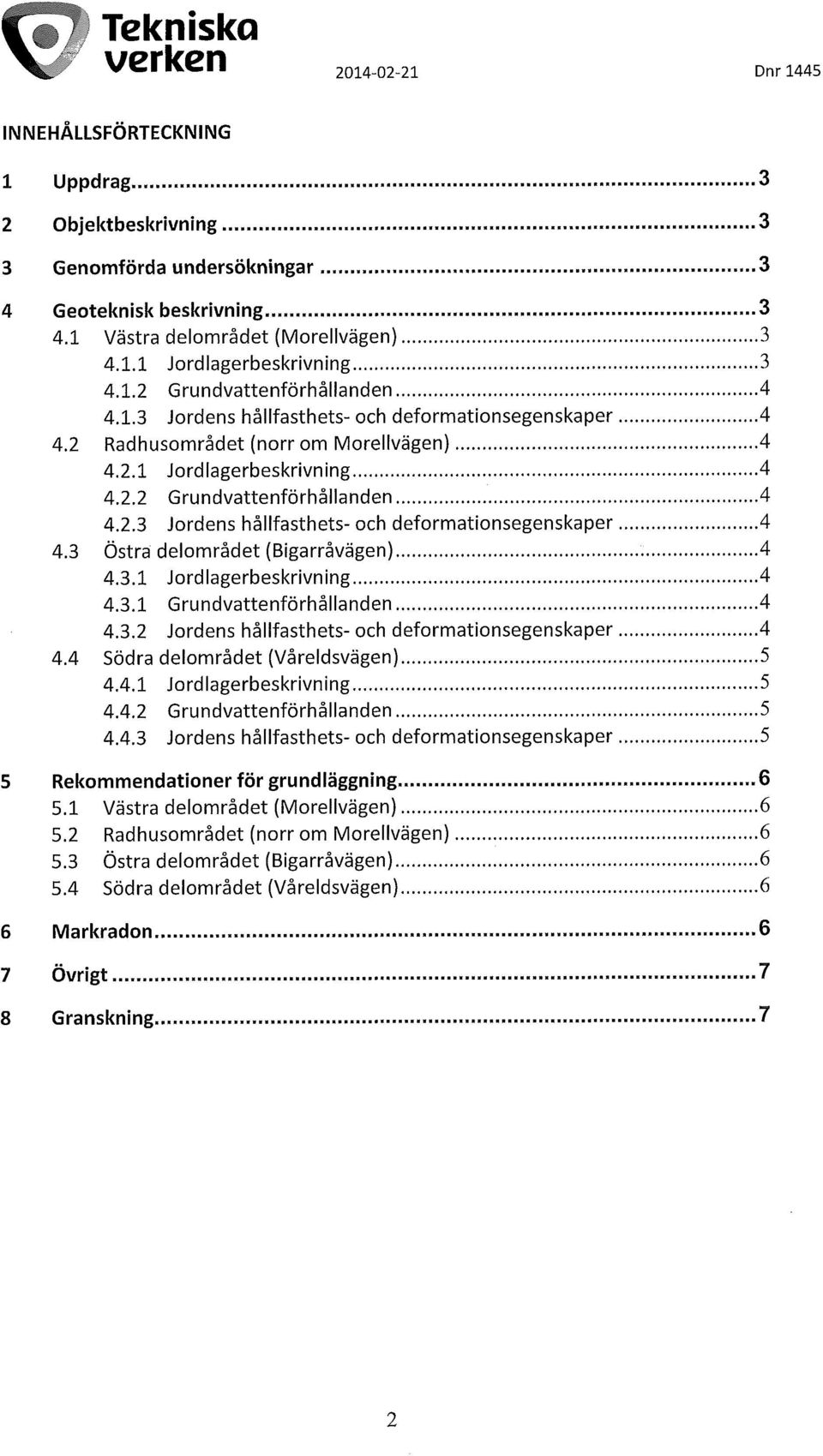

2 Tekniska verken Dnr 1445 INNEHÅLLSFÖRTECKNING 1 Uppdrag 3 2 Objektbeskrivning 3 3 Genomförda undersökningar 3 4 Geoteknisk beskrivning Västra delområdet (Morellvägen) Jordlagerbeskrivning Grundvattenförhållanden Jordens hållfasthets- och deformationsegenskaper Radhusområdet (norr om Morellvägen) Jordlagerbeskrivning Grundvattenförhållanden Jordens hållfasthets- och deformationsegenskaper Östra delområdet (Bigarråvägen) Jordlagerbeskrivning Grundvattenförhållanden Jordens hållfasthets- och deformationsegenskaper Södra delområdet (Våreldsvägen) Jordlagerbeskrivning Grundvattenförhållanden Jordens hållfasthets- och deformationsegenskaper 5 5 Rekommendationer för grundläggning Västra delområdet ((VI o re11 vägen) Radhusområdet (norr om Morellvägen) Östra delområdet (Bigarråvägen) Södra delområdet (Våreldsvägen) 6 6 Markradon 6 7 Övrigt 7 8 Granskning 7

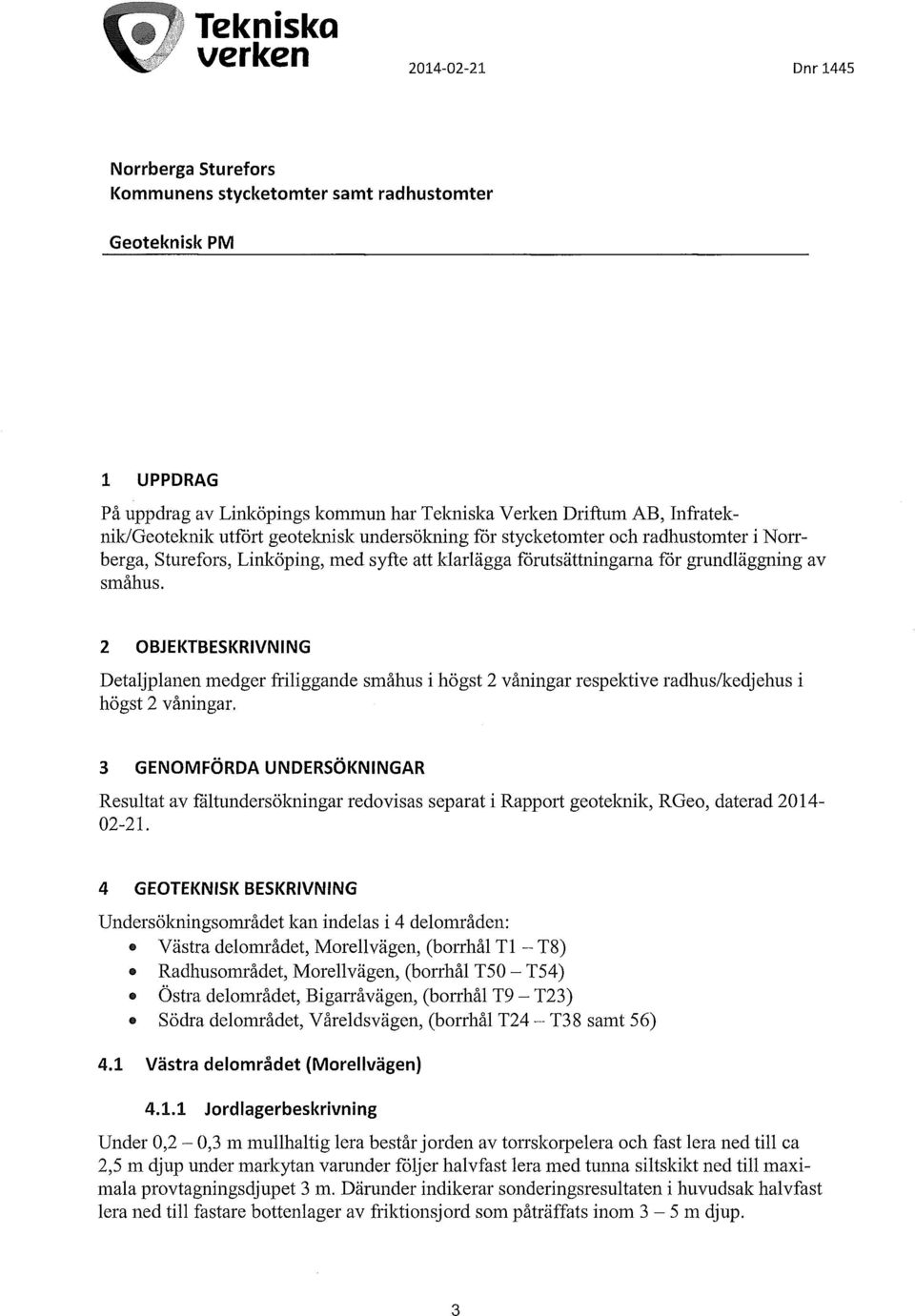

3 / Tekniska verken Dnr 1445 Norrberga Sturefors Kommunens stycketomter samt radhustomter Geoteknisk PM 1 UPPDRAG På uppdrag av Linlcöpings kommun har Telcniska Verken Driftum AB, Infrateknil<yGeotelaiik utfört geoteicnisk undersökning för stycketomter och radhustomter i Norrberga, Sturefors, Linköping, med syfte att klarlägga förutsättningarna får grundläggning av småhus. 2 OBJEKTBESKRIVNING Detaljplanen medger fiiliggande småhus i högst 2 våningar respektive radhus/l<edjehus i högst 2 våningar. 3 GENOIVIFORDA UNDERSÖKNINGAR Resultat av fältundersölcningar redovisas separat i Rapport geotelmik, RGeo, daterad GEOTEKNISK BESKRIVNING Undersölmingsområdet kan indelas i 4 delområden: Västra delområdet, Morellvägen, (borrhål TI - T8) Radhusområdet, Morellvägen, (borrhål T50 - T54) Östra delområdet. Bigarråvägen, (borrhål T9 - T23) Södra delområdet, Våreldsvägen, (borrhål T24 - T38 samt 56) 4.1 Västra delområdet (Morellvägen) Jordlagerbeskrivning Under 0,2-0,3 m muuhaltig lera består jorden av torrskorpelera och fast lera ned till ca 2,5 m djup under markytan varunder följer halvfast lera med tunna siltsldkt ned till maximala provtagningsdjupet 3 m. Därunder indikerar sonderingsresultaten i huvudsak halvfast lera ned till fastare bottenlager av friktionsjord som påträffats inom 3-5 m djup.

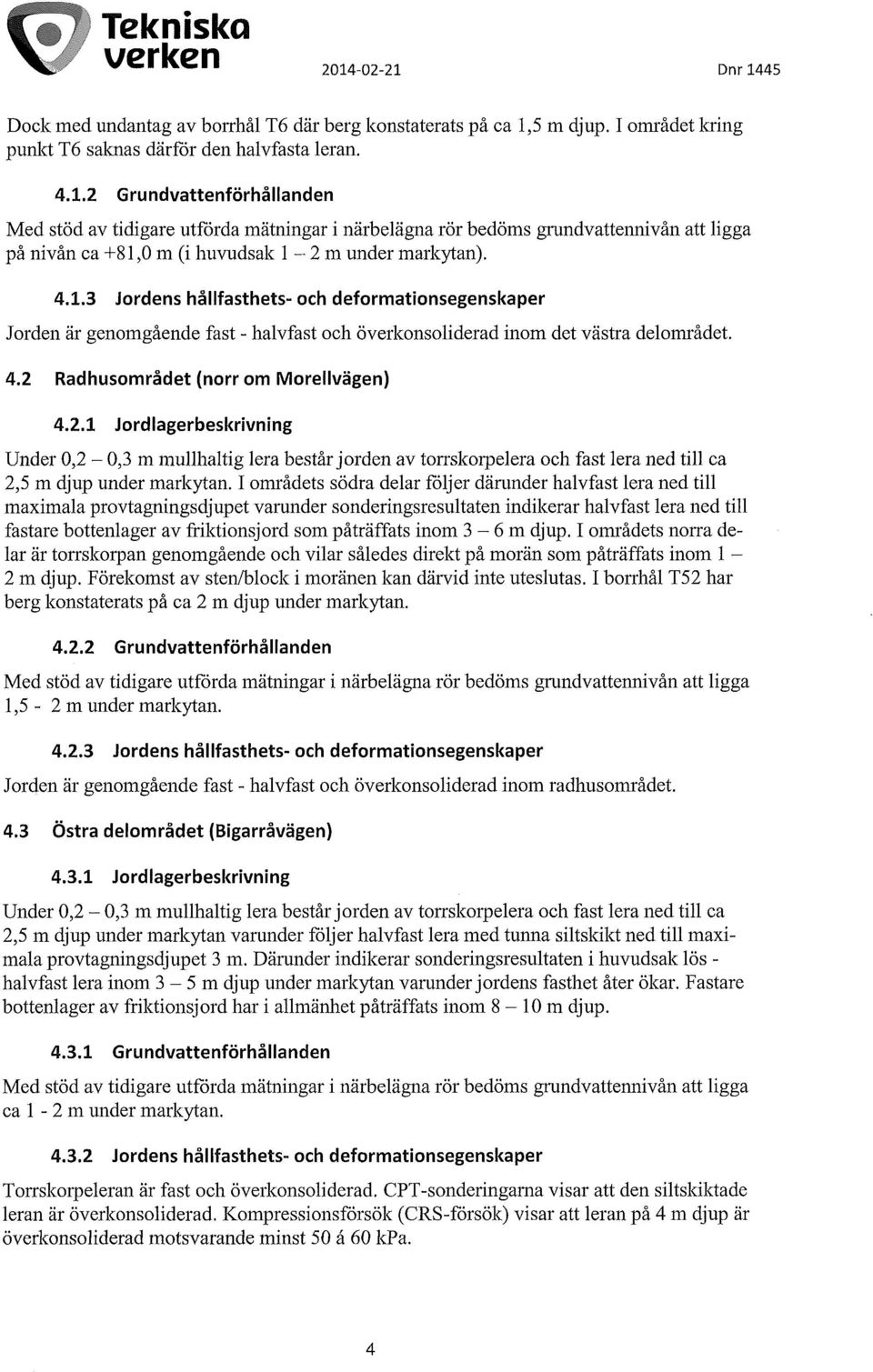

4 Tekniska verken Dnr 1445 Dock med undantag av borrhål T6 där berg konstaterats på ca 1,5 m djup. I området Icring punkt T6 saloias därför den halvfasta leran Grundvattenförhållanden Med stöd av tidigare utförda mätningar i närbelägna rör bedöms grundvattennivån att ligga på nivån ca +81,0 m (i huvudsak 1-2 m under markj^an) Jordens hållfasthets- och deformationsegenskaper Jorden är genomgående fast - halvfast och överkonsoliderad inom det västra delområdet. 4.2 Radhusområdet (norr om Morellvägen) Jordlagerbeskrivning Under 0,2-0,3 m mullhaltig lera består jorden av torrskorpelera och fast lera ned till ca 2,5 m djup under markytan. I områdets södra delar följer därunder halvfast lera ned till maximala provtagningsdjupet varunder sonderingsresultaten indikerar halvfast lera ned till fastare bottenlager av friktionsjord som påträffats inom 3-6 m djup. I områdets norra delar är torrskorpan genomgående och vilar således direkt på morän som påträffats inom 1-2 m djup. Förekomst av sten/block i moränen kan därvid inte uteslutas. I borrhål T52 har berg konstaterats på ca 2 m djup under markytan Grundvattenförhållanden Med stöd av tidigare utförda mätningar i närbelägna rör bedöms grundvattennivån att ligga 1,5-2 m under markytan Jordens hållfasthets- och deformationsegenskaper Jorden är genomgående fast - halvfast och överkonsoliderad inom radhusområdet. 4.3 Östra delområdet (Bigarråvägen) Jordlagerbeskrivning Under 0,2-0,3 m muuhahig lera består jorden av torrskorpelera och fast lera ned till ca 2,5 m djup under markytan varunder följer halvfast lera med tunna siltskikt ned till maximala provtagningsdjupet 3 m. Därunder indikerar sonderingsresultaten i huvudsak lös - halvfast lera inom 3-5 m djup under markytan varunder jordens fasthet åter ökar. Fastare bottenlager av friktionsjord har i allmänhet påträffats inom 8-10 m djup Grundvattenförhållanden Med stöd av tidigare utförda mätningar i närbelägna rör bedöms grundvattennivån att ligga ca 1-2 m under markytan Jordens hållfasthets- och deformationsegenskaper Torrslcorpeleran är fast och överkonsoliderad. CPT-sonderingama visar att den siltskiktade leran är överkonsoliderad. Kompressionsförsök (CRS-försölc) visar att leran på 4 m djup är överkonsoliderad motsvarande minst 50 å 60 kpa.

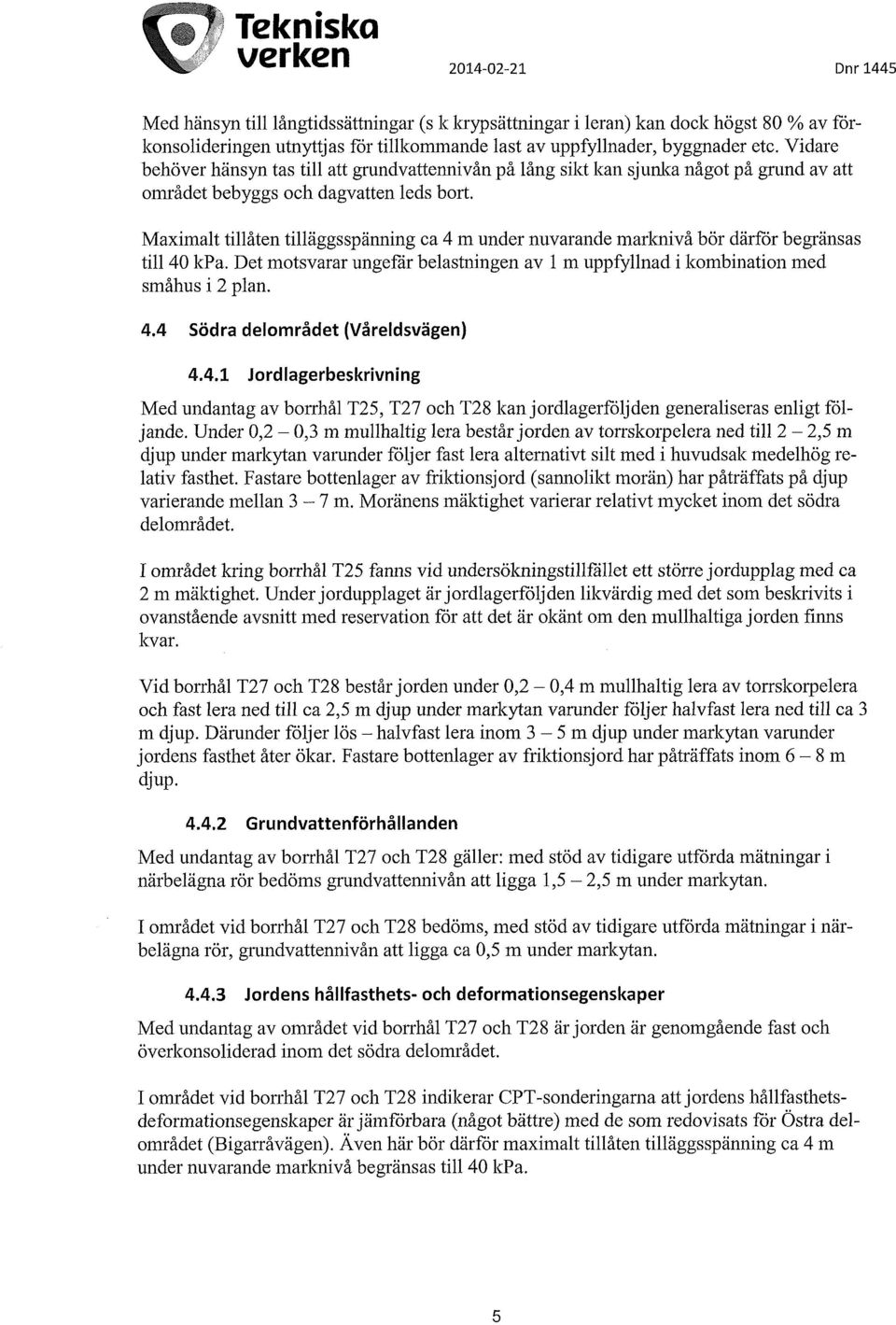

5 Tekniska verken Dnr 1445 Med hänsyn tiu långtidssättningar (s k krypsättningar i leran) kan dock högst 80 % av förkonsolideringen utnyttjas för tillkommande last av uppfyllnader, byggnader etc. Vidare behöver hänsyn tas till att grundvattennivån på lång sikt kan sjunlca något på grund av att området bebyggs och dagvatten leds bort. Maximalt tillåten tilläggsspänning ca 4 m under nuvarande marknivå bör därför begränsas till 40 kpa. Det motsvarar ungefär belastningen av 1 m uppfyllnad i kombination med småhus i 2 plan. 4.4 Södra delområdet (Våreldsvägen) Jordlagerbeskrivning Med undantag av borrhål T25, T27 och T28 kan jordlagerfoljden generaliseras enligt följande. Under 0,2-0,3 m mullhaltig lera består jorden av torrskorpelera ned till 2-2,5 m djup under markytan vamnder följer fast lera alternativt silt med i huvudsak medelhög relativ fasthet. Fastare bottenlager av firiktionsjord (sannolikt morän) har påträffats på djup varierande mellan 3-7 m. Moränens mäktighet varierar relativt mycket inom det södra delområdet. 1 området kring borrhål T25 farms vid undersökningstillfallet ett större jordupplag med ca 2 m mäktighet. Underjordupplaget är jordlagerföljden likvärdig med det som beskrivits i ovanstående avsnitt med reservation för att det är okänt om den muuhaltiga jorden fiims kvar. Vid borrhål T27 och T28 består jorden under 0,2-0,4 m mullhaltig lera av torrskorpelera och fast lera ned till ca 2,5 m djup under markytan varunder följer halvfast lera ned till ca 3 m djup. Därunder följer lös - halvfast lera inom 3-5 m djup under markytan varunder jordens fasthet åter ökar. Fastare bottenlager av friktionsjord har påträffats inom 6-8 m djup Grundvattenförhållanden Med undantag av borrhål T27 och T28 gäller: med stöd av tidigare utförda mätningar i närbelägna rör bedöms grundvattennivån att ligga 1,5-2,5 m under markytan. I området vid borrhål T27 och T28 bedöms, med stöd av tidigare utförda mätningar i närbelägna rör, grundvattennivån att ligga ca 0,5 m under markytan Jordens hållfasthets- och deformationsegenskaper Med undantag av området vid borrhål T27 och T28 är jorden är genomgående fast och överkonsoliderad inom det södra delområdet. I området vid borrhål T27 och T28 indikerar CPT-sonderingarna att jordens hållfasthetsdeformationsegenskaper är jämförbara (något bättre) med de som redovisats for Östra delområdet (Bigarråvägen). Även här bör därför maximalt tillåten tilläggsspänning ca 4 m under nuvarande marknivå begränsas till 40 kpa.

6 Tekniska verken Dnr REKOMMENDATIONER FÖR GRUNDLÄGGNING 5.1 Västra delområdet (Morellvägen) Föreslcrivna gatuhöjder i detaljplanen indikerar att tomtmarken kan forväntas att fyllas upp ca 0,5 m eller något mera från nuvarande marlaiivåer. Grundläggning av småhus i 1-2 plan kan ske med hel kantförstyvad bottenplatta av betong alternativt på långsträckta sulor av betong. Uppfyllnader/terrasseringar i storleksordningen 0,5-1 m kan utforas utan restriktioner med avseende på sättningar. Vid grundläggning på torrskorpelera bör maximala grundtrycket under vouter, sulor etc begränsas till 100 kpa. 5.2 Radhusområdet (norr om Morellvägen) Föreskrivna gatuhöjder i detaljplanen indikerar att tomtmarken kan förväntas att fyllas upp med högst ca 0,5 m från nuvarande marknivåer. Grundläggning av småhus i 1-2 plan kan ske med hel kantförstyvad bottenplatta av betong alternativt på långsträckta sulor av betong. Uppfyllnader/terrasseringar i storleksordningen 0,5-1 m kan utforas utan restriktioner med avseende på sättningar. Vid grundläggning på torrskorpelera bör maximala grundtrycket under vouter, sulor etc begränsas till 100 kpa. 5.3 Östra delområdet (Bigarråvägen) Föreskrivna gatuhöjder i detaljplanen indikerar att tomtmarken kan förväntas att fyllas upp med 0,5-1 m från nuvarande marlmivåer. Grundläggning av småhus i 1-2 plan kan ske med hel kantförstyvad bottenplatta av betong alternativt på långsträckta sulor av betong. Uppfyllnader/terrasseringar som inte är större än 1 m kan utföras utan restriktioner med avseende på sättningar. Vid grundläggning på torrskorpelera bör maximala grundtrycket under vouter, sulor etc begränsas till 100 IcPa. 5.4 Södra delområdet (Våreldsvägen) Föreskrivna gatuhöjder i detaljplanen indikerar att tomtmarken kan förväntas att fyllas upp med 0,2-0,8 m från nuvarande marlaiivåer. Grundläggning av småhus i 1-2 plan kan ske med hel kantförstyvad bottenplatta av betong alternativt på långsträckta sulor av betong. Uppfyllnader/terrasseringar i storleksordningen 1 m kan utforas utan restriktioner med avseende på sättningar (gäller även tomterna vid borrhål T27 och T28). Vid grundläggning på torrskorpelera bör maximala grundtrycket under vouter, sulor etc begränsas till 100 kpa. 6 MARKRADON Den översiktliga undersöloiingen indikerar såväl normal- som högradonmark i området. Kompletterande mätningar bör därför utföras. Det har dock inte varit möjligt att utföra markradonundersökningar med tillförlitliga resultat under den kalla årstiden (främst p g a tjäle). Mätningarna utförs därför lämpligen separat under våren/sommaren 2014 och redovisas i separat rapport. Om kompletterande undersökningar inte utförs ska all grundläggning för bostäder utforas radonsäker.

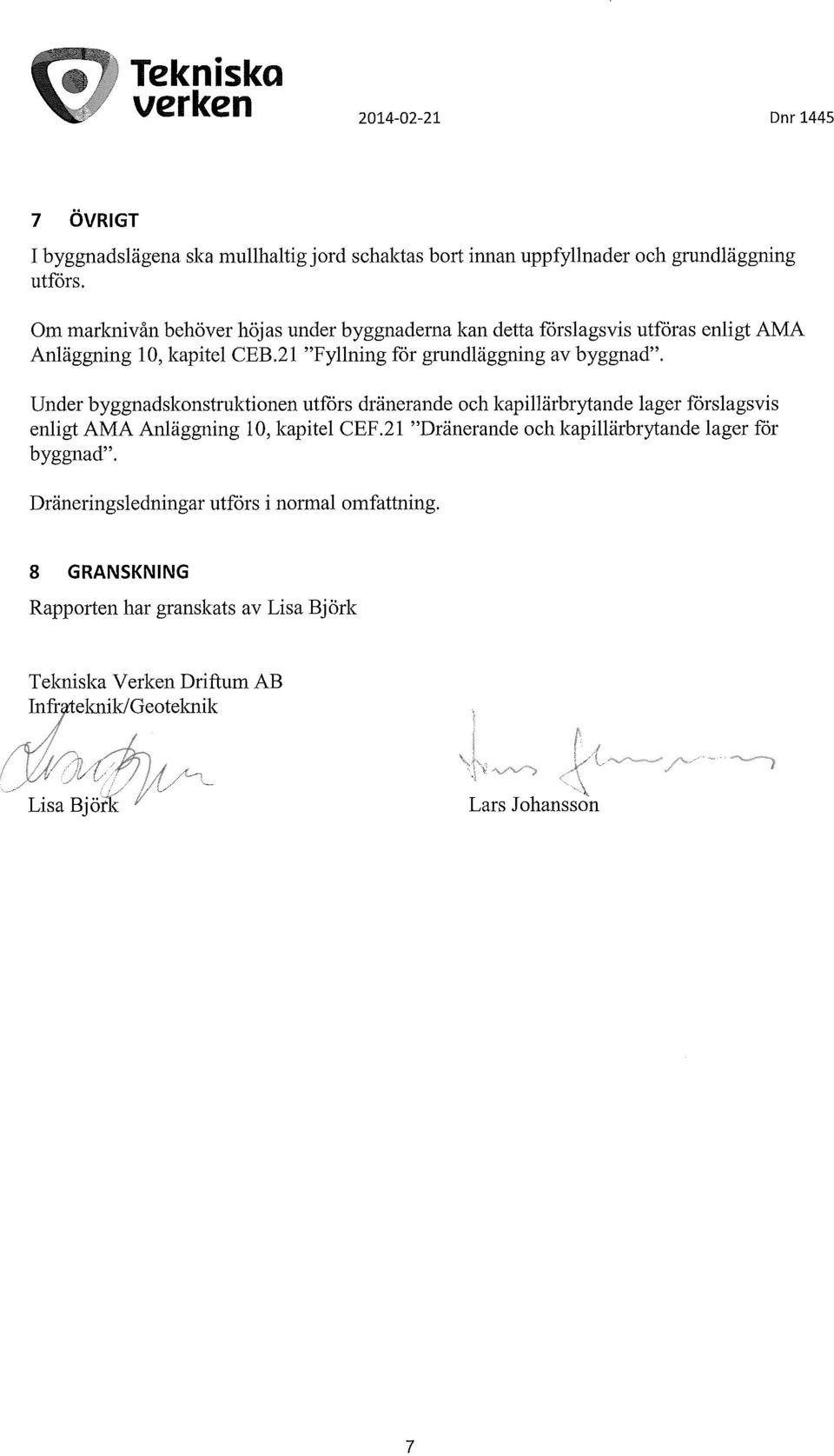

7 Tekniska verken Dnr ÖVRIGT I byggnadslägena ska mullhaltig jord schaktas bort innan uppfyllnader och grundläggning utförs. Om marknivån behöver höjas under byggnaderna kan detta förslagsvis utföras enligt AMA Anläggning 10, kapitel CEB.21 "Fyllning för grundläggning av byggnad". Under byggnadskonstruktionen utförs dränerande och kapillärbrytande lager förslagsvis enligt AMA Anläggning 10, kapitel CEF.21 "Dränerande och kapillärbrytande lager för byggnad". Dräneringsledningar utförs i normal omfattaing. 8 GRANSKNING Rapporten har granskats av Lisa Björk Teloiiska Verken Driftum AB Infr^elaiik/ Geoteknik Lisa Björk ^ Lars Johansson

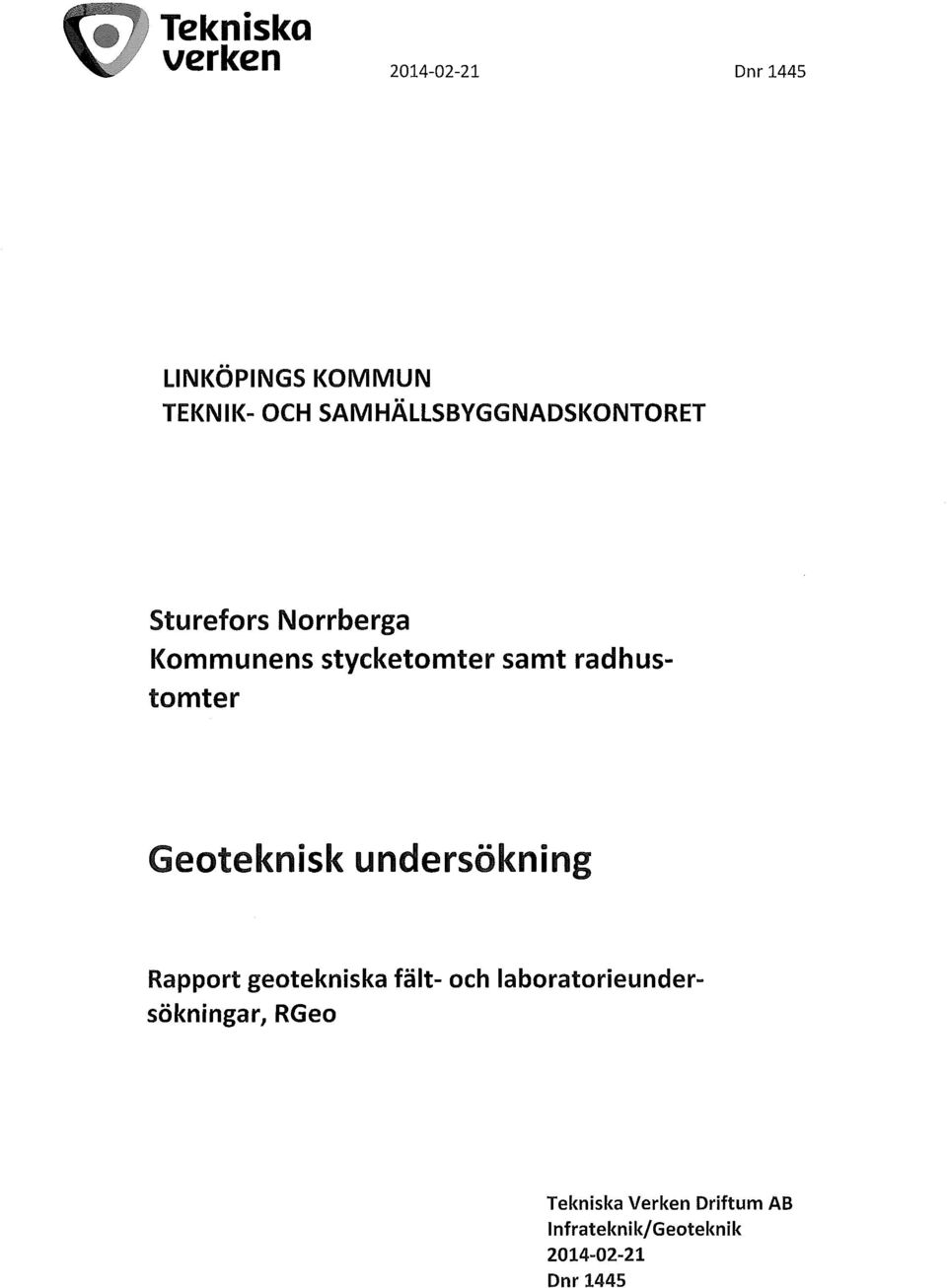

8 Tekniska verken Dnr 1445 LINKÖPINGS KOMMUN TEKNIK- OCH SAMHÄLLSBYGGNADSKONTORET Sturefors Norrberga Kommunens stycketomter samt radhustomter Geoteknisk undersökning Rapport geotekniska fält- och laboratorieundersökningar; RGeo Tekniska Verken Driftum AB Infrateknik/Geoteknik Dnr 1445

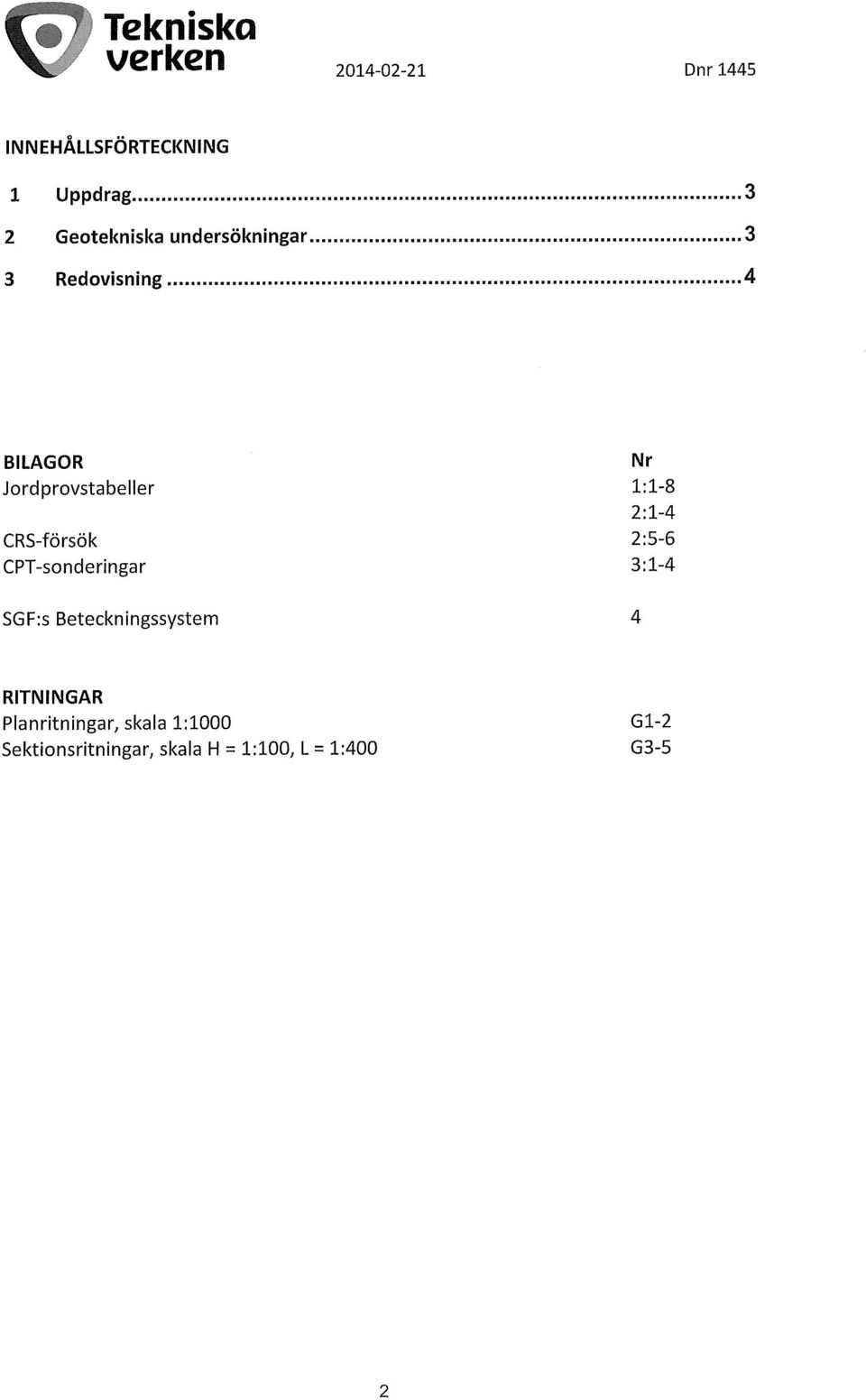

9 Tekniska verken Dnr 1445 INNEHALLSFÖRTECKIMING 1 Uppdrag 3 2 Geotekniska undersökningar 3 3 Redovisning 4 BILAGOR Nr Jordprovstabeller 1:1-8 2:1-4 CRS-försök 2:5-6 CPT-sonderingar 3:1-4 SGF:s Beteckningssystem 4 RITNINGAR Planritningar, skala 1:1000 Gl-2 Sektionsritningar, skala H = 1:100, L = 1:400 G3-5

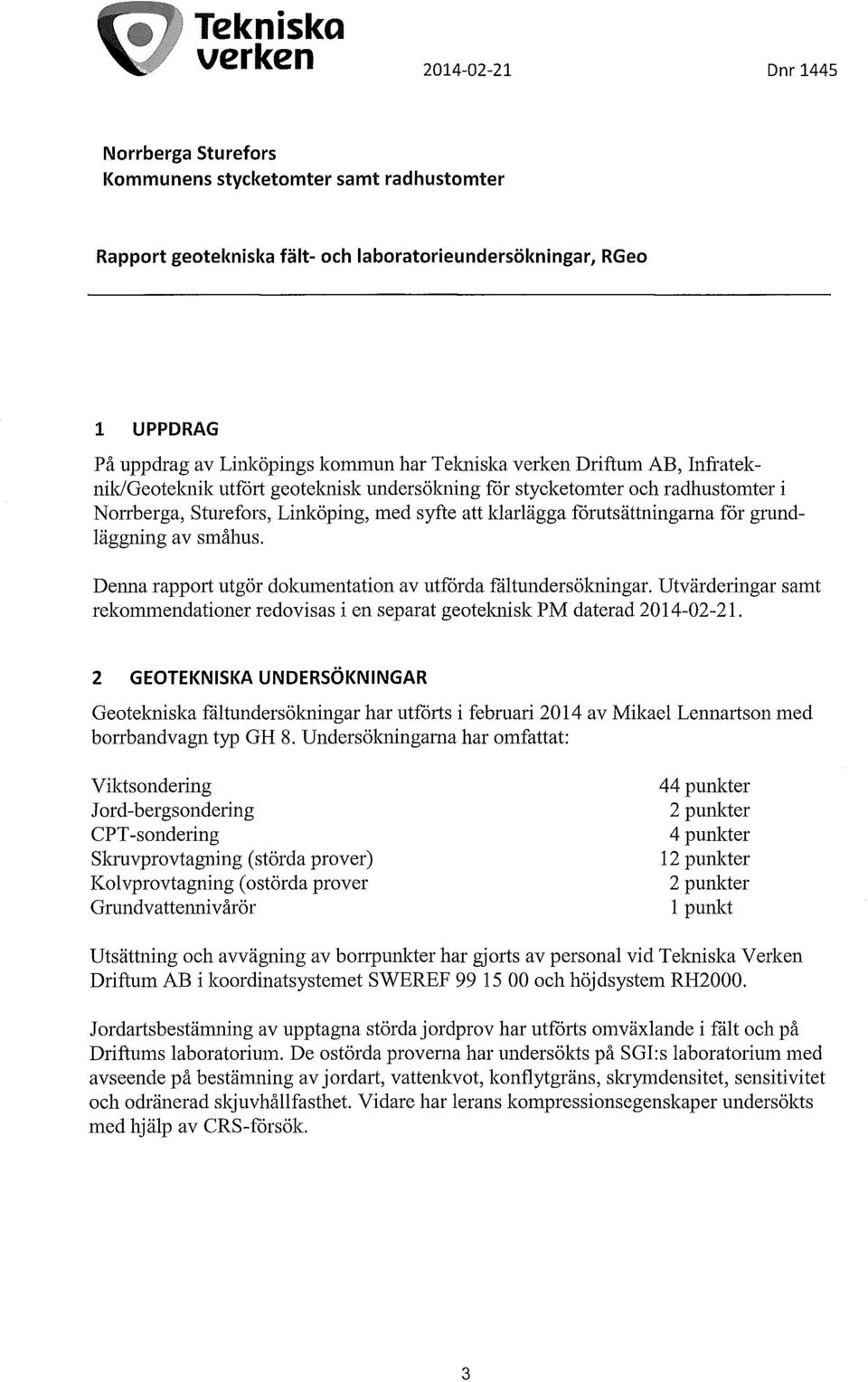

10 TekniskQ verken Dnr 1445 Norrberga Sturefors Kommunens stycketomter samt radhustomter Rapport geotekniska fält- och laboratorieundersökningar, RGeo 1 UPPDRAG På uppdrag av Linlcöpings kommun har Telaiiska verken Driftum AB, Infi-atelcnilc/Geoteknik utfört geoteicnisk undersölaiing för stycketomter och radhustomter i Norrberga, Sturefors, Linköping, med syfte att klarlägga förutsättningarna för grundläggning av småhus. Denna rapport utgör dokumentation av utförda fältundersölcningar. Utvärderingar samt rekommendationer redovisas i en separat geoteicnisk PM daterad GEOTEKNISKA UNDERSÖKNINGAR Geotekniska fältundersökningar har utförts i februari 2014 av Mikael Lennartson med borrbandvagn typ GH 8. Undersölcningama har omfattat: Viktsondering Jord-bergsondering CPT-sondering Sla-uvprovtagning (störda prover) Kolvprovtagning (ostörda prover Grundvattennivårör 44 punkter 2 punlcter 4 punlcter 12 punlcter 2 punlcter 1 punlct Utsättning och avvägning av borrpunkter har gjorts av personal vid Tekniska Verken Driftum AB i koordinatsystemet SWEREF och höjdsystem RH2000. Jordartsbestämning av upptagna störda jordprov har utförts omväxlande i fält och på Driftums laboratorium. De ostörda proverna har undersökts på SGl:s laboratorium med avseende på bestämning av jordart, vattenlcvot, konflytgräns, sla-ymdensitet, sensitivitet och odränerad skjuvhållfasthet. Vidare har lerans kompressionsegenskaper undersökts med hjälp av CRS-försölc.

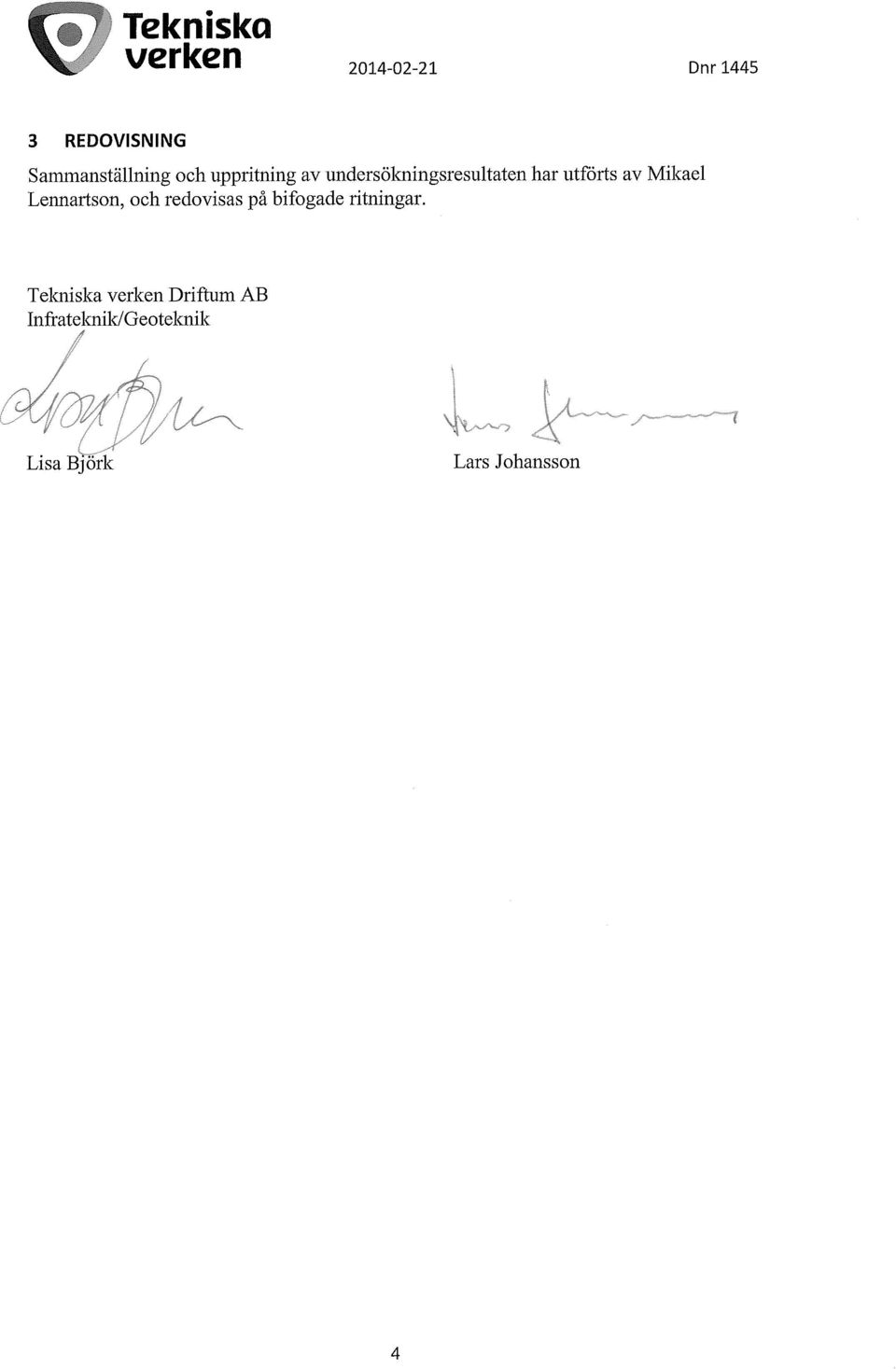

11 Tekniska verken Dnr REDOVISNING Sammanställning och uppritning av undersökningsresultaten har utförts av Mikael Lennartson, och redovisas på bifogade ritningar. Telcniska verken Driftum AB Infrateknik/ Geotelcnik Lisa Björk Lars Johansson

12 Tekniska verken Bilaga 1:1 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning TJälfarlighetsklass T5 Skr 0-0,3 Brun mullhaltig lera med växtdelar - 0,3-1,4 Brun rostfläckig torrskorpelera med tunna rottrådar 3 1,4-2,3 Brun lera med sandkorn (fast) 3 2,3-3,0 Brun lera med enstaka sandkorn (halvfast) 3 T16 Skr 0-0,3 Brun mullhaltig lera med växtdelar - 0,3-1,2 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,2-2,4 Brun varvig lera med tunna siltskikt och enstaka sandkorn (fast) 4 2,4-3,0 Brun lera med siltskikt och enstaka sand- och gruskorn (halvfast-fast) 4 4,0 Se SGI labprotokoll

13 TekniskQ verken Bilaga 1:2 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarlighetsklass T27 Skr 0-0,2 Brun mullhaltig lera med växtdelar - 0,2-0,4 Brun något mullhaltig lera med tunna rottrådar 3 0,4-1,1 Brun rostfläckig varvig torrskorpelera med rottrådar 3 1,1-1,6 Brun varvig lera med tunna siltskikt och enstaka sand- och gruskorn, torrskorpekaraktär 4 1,6-2,4 Brun varvig lera (fast) 3 2,4-3,0 Brungrå varvig lera (halvfast) 3 3,7 Se SGI labprotokoll T51 Skr 0-0,3 Brun mullhaltig lera med växtdelar - 0,3-1,2 Brun rostfläckig torrskorpelera med tunna rottrådar 3 1,2-2,3 Brun lera med sand- och gruskorn (fast) 3 2,3-3,0 Brun lera med tunna siltskikt (halvfast) 4

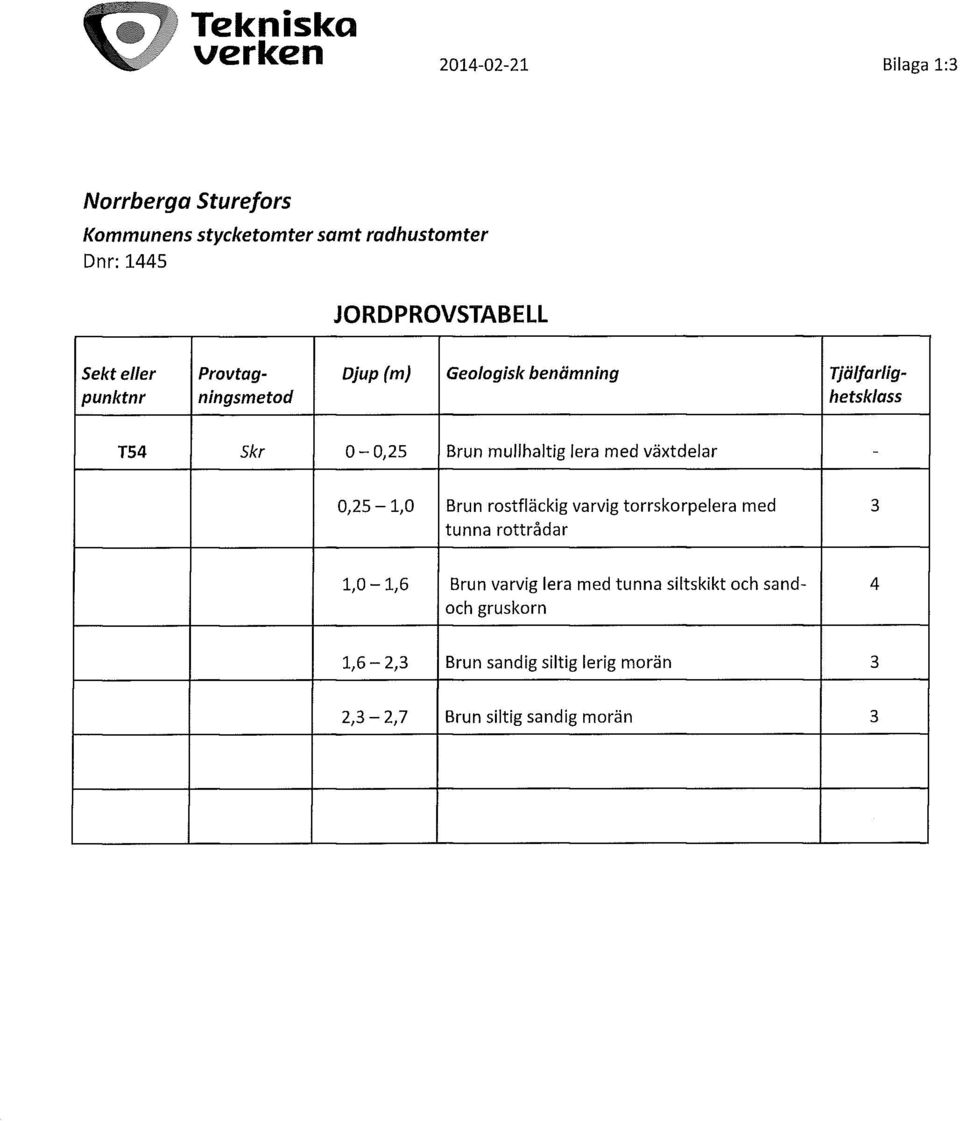

14 Tekniska v/erken Bilaga 1:3 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarlighetsklass T54 Skr 0-0,25 Brun mullhaltig lera med växtdelar - 0,25-1,0 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,0-1,6 Brun varvig lera med tunna siltskikt och sandoch gruskorn 4 1,6-2,3 Brun sandig siltig lerig morän 3 2,3-2,7 Brun siltig sandig morän 3

15 Tekniska verken Bilaga 1:4 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarlighetsklass G55 Skr 0-0,25 Brun mullhaltig lera med växtdelar - 0,25-1,2 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,2-2,2 Brun något rostfläckig varvig lera med sandoch gruskorn, inslag av grå siltkörtlar (fast) 4 2,2-3,0 Brun lera med siltskikt och sand- och gruskorn (halvfast) 4 G125 Skr 0-0,25 Brun mullhaltig lera med växtdelar - 0,25-1,2 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,2-2,0 Brun något rostfläckig lera med sand- och gruskorn (fast) 3 2,0-3,0 Brun lera med tunna siltskikt och sand- och gruskorn (fast) 3 G185 Skr 0-0,25 Brun mullhaltig lera med växtdelar - 0,25-0,4 Brun något mullhaltig lera med rottrådar 3 0,4-1,2 Brun rostfläckig varvig torrskorpelera 3 1,2-2,0 Brun varvig lera med sand- och gruskorn (fast) 3 2,0-3,0 Brun lera med tunna siltskikt och enstaka sand- och gruskorn (halvfast) 3

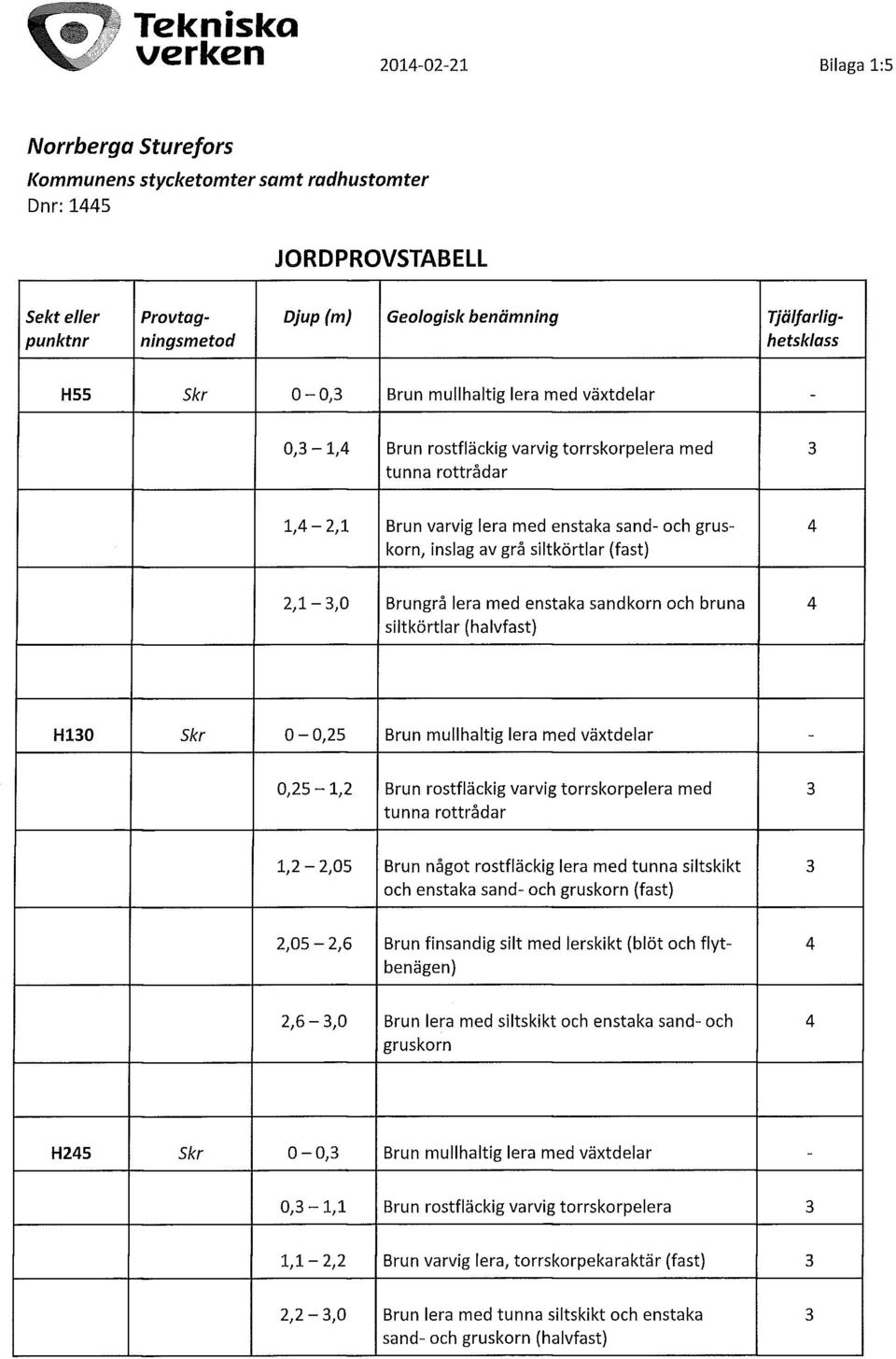

16 Tekniska verken Bilaga 1:5 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarllghetsklass H55 Skr 0-0,3 Brun mullhaltig lera med växtdelar - 0,3-1,4 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,4-2,1 Brun varvig lera med enstaka sand- och gruskorn, inslag av grå siltkörtlar (fast) 4 2,1-3,0 Brungrå lera med enstaka sandkorn och bruna siltkörtlar (halvfast) 4 H130 Skr 0-0,25 Brun mullhaltig lera med växtdelar - 0,25-1,2 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,2-2,05 Brun något rostfläckig lera med tunna siltskikt och enstaka sand- och gruskorn (fast) 3 2,05-2,6 Brun finsandig silt med lerskikt (blöt och flytbenägen) 4 2,6-3,0 Brun lera med siltskikt och enstaka sand- och gruskorn 4 H245 Skr 0-0,3 Brun mullhaltig lera med växtdelar - 0,3-1,1 Brun rostfläckig varvig torrskorpelera 3 1,1-2,2 Brun varvig lera, torrskorpekaraktär (fast) 3 2,2-3,0 Brun lera med tunna siltskikt och enstaka sand- och gruskorn (halvfast) 3

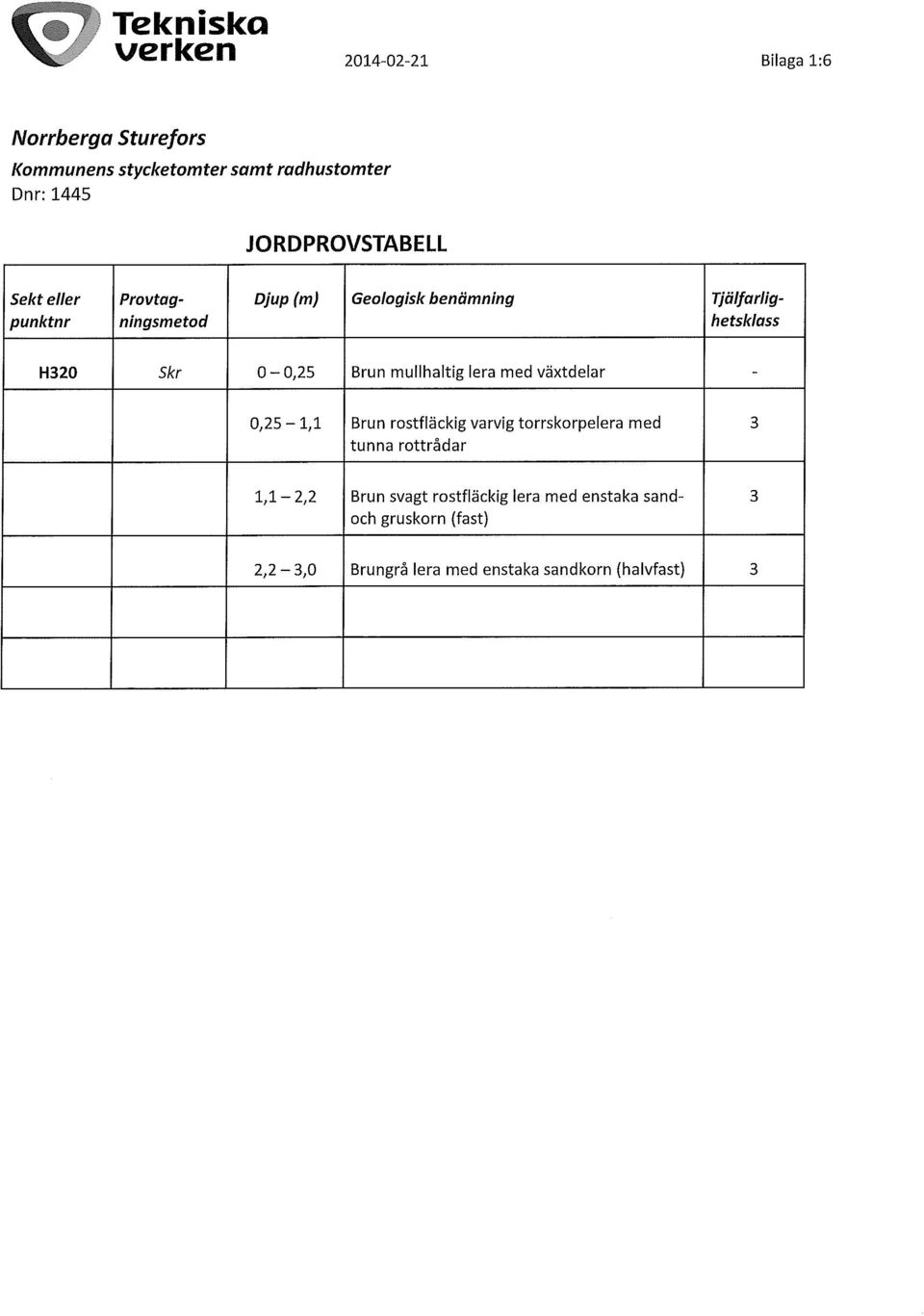

17 Tekniska verken Bilaga 1:6 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarllghetsklass H320 Skr 0-0,25 Brun mullhaltig lera med växtdelar - 0,25-1,1 Brun rostfläckig varvig torrskorpelera med tunna rottrådar 3 1,1-2,2 Brun svagt rostfläckig lera med enstaka sandoch gruskorn (fast) 3 2,2-3,0 Brungrå lera med enstaka sandkorn (halvfast) 3

18 Tekniska verken Bilaga 1-7 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarlighetsklass 150 Skr 0,0-0,3 Brun mullhaltig lera med växtdelar och rottrådar - 0,3-1,2 Brun torrskorpelera med enstaka tunna sandskikt och siltkörtlar 3 1,2-1,8 Brun något finsandig silt 4

19 Tekniska verken Bilaga 1:8 Norrberga Sturefors Kommunens stycketomter samt radhustomter Dnr: 1445 JORDPROVSTABELL Sekt punktnr eller Provtagningsmetod Djup (m) Geologisk benämning Tjälfarlighetsklass 240 Skr 0-0,3 Brun mullhaltig lera med växtdelar och rottrådar - 0,3-0,4 Brun torrskorpelera med sandskikt 3 0,4-1,2 Brun varvig torrskorpelera 3 1,2-2,0 Brun varvig torrskorpelera med siltskikt och enstaka siltkörtlar, rostfläckig 4 2,0-3,0 Brun siltig lera med siltskikt och enstaka sandskikt Skr 0-0,2 Brun mullhaltig lera med växtdelar och rottrådar - 0,2-1,0 Brun varvig torrskorpelera 3 1,0-2,0 Brun varvig torrskorpelera, enstaka sandkorn Skr 0-0,3 Brun mullhaltig lera med växtdelar och rottrådar - 0,3-1,4 Brun varvig torrskorpelera 3 1,4-2,3 Brun varvig torrskorpelera, enstaka sandskikt 3 2,3-3,0 Brun siltig lera med siltskikt, enstaka sandkorn 4

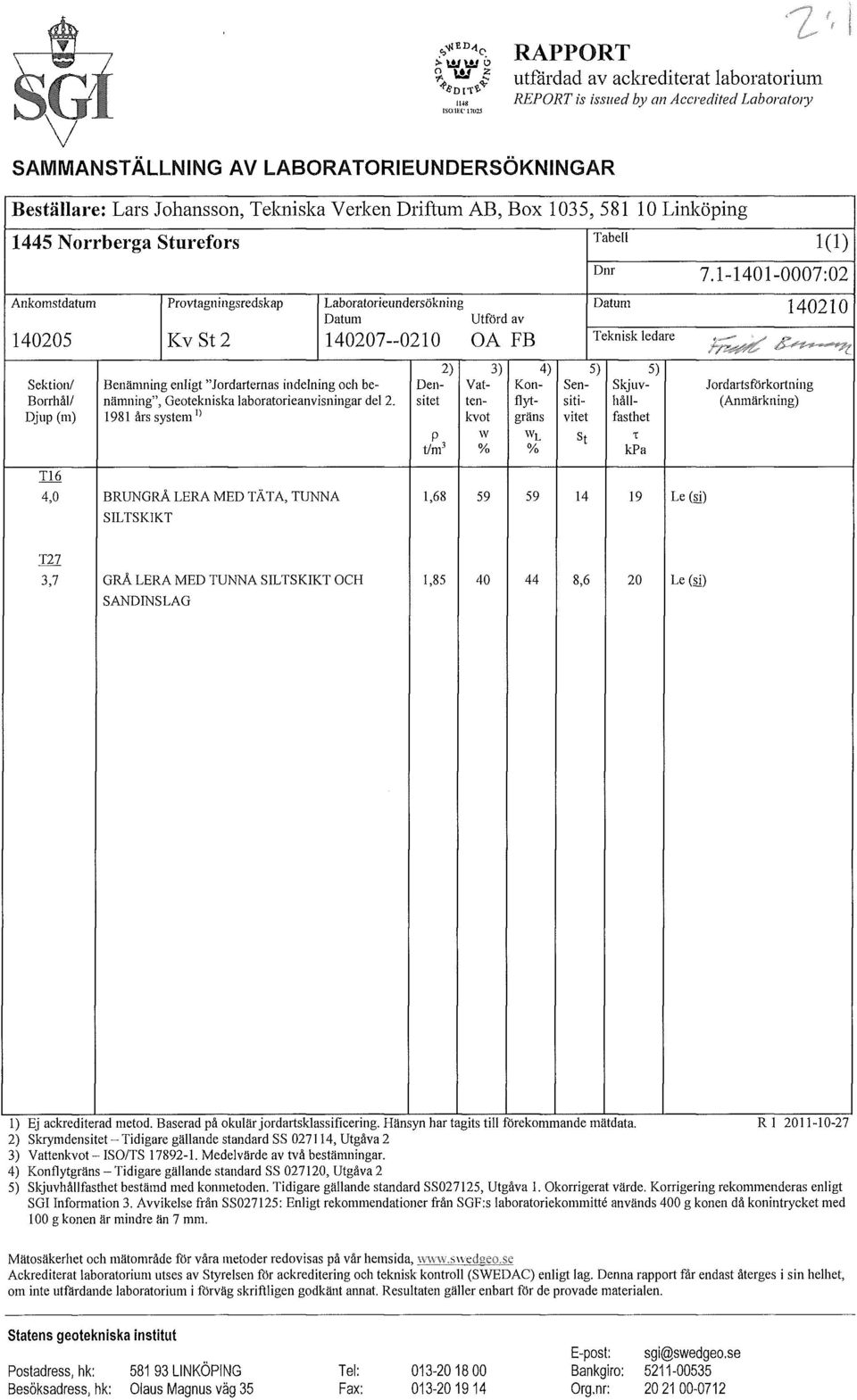

20 fjw^. RAPPORT % ^ S utfärdad av acla-editerat laboratorium 1,4, REPORT is issiied by an Accvedited Laboratory SAMMANSTÄLLNING AV LABORATORIEUNDERSOKNINGAR Beställare: Lars Johansson, Telcniska Verken Driftum AB, Box 1035, Linlcöping 1445 Norrberga Sturefors Tabell J^J) Ankomstdatum Provtagniugsredskap Kv St 2 Laboratorieundersökning Datum Utförd av D'" :02 Datum OA FB Teknisk ledare <,.--,» 2) 3) 4) 5) 5) Sektion/ Benämning enligt "Jordarternas indelning och be Den Vat Kon Sen Skjuv Jordarts förkortning Borrhål/ nämning", Geotekniska laboratorieanvisningar del 2. sitet ten- flyt siti håll (Anmärkning) Djup (m) 1981 års system" kvot gräns vitet fasthet P, w WL St T t/m' % % kpa 116 4,0 BRUNGRÅ LERA MED TÄTA, TUNNA 1, Le (si) SILTSKIKT T27 3,7 GRÅ LERA MED TUNNA SILTSKIKT OCH 1, ,6 20 Le (si) SANDINSLAG 1) Ej ackrediterad metod. Baserad på okulär jordartsklassificering. Hänsyn har tagits till förekommande mätdata. R ) Skrymdensitet - Tidigare gällande standard SS , Utgåva 2 3) Vattenkvot - ISO/TS Medelvärde av tvä bestämningar. 4) Konflytgräns - Tidigare gällande standard SS , Utgåva 2 5) Skjuvhållfasthet bestämd med konmetoden. Tidigare gällande standard SS027125, Utgåva 1. Okorrigerat värde. Korrigering rekommenderas enligt SGI Information 3. Avvikelse från SS027125: Enligt rekommendationer frän SGF:s laboratoriekommitté används 400 g könen dä konintrycket med 100 g könen är mindre än 7 mm. Mätosäkerhet och mätområde för våra metoder redovisas på vår hemsida, Ackrediterat laboratorium utses av Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt lag. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller enbart för de provade materialen. Statens geotekniska Institut Postadress, hk: Besöksadress, hk: LINKÖPING Olaus Magnus väg 35 Tel: Fax: E-post; sgi@swedgeo,se Bankgiro: Org.nr:

21 ^jj^l^ LABORATORIET ^^HED4^ RAPPORT utfärdad av ackrediterat laboratorium REPORT is issued by an Aceredited Laboratory 1148 ISO/IKC SAMMANSTÄLLNING AV LABORATORIEUNDERSÖKNINGAR Beställare: Gösta Hydén, Stadspartner AB Box Linköping Tabell \ Sturefors Ankomstdatum Sektion/ Borrhål/ Djup Provtagningsredskap Skr Benämning enligt "Jordartemas indelning och benämning", Geotekniska laboratorieanvisningar del års system" Laboratorieundersökning Datum Utförd av Tekniskledare IMK SZ 2) Densitet P, t/m' 3) Vattenkvot 4) Konflytgräns w % % 5) Sensitivitet St Dnr Datum ) Skjuvhållfasthet T kpa Jordartsbenämning (Anmärkning) 0,0-0,2 "BlOTNriERIG MULUORD MED VÄXTDELAR lemijjv»-"-^'' 0,2-1,0 BRUN TORRS^JRm-EgAMED ROTTRÅDAR, ROSTFLÄCKIG ^ Let vx -"""""[ 1,0-1,9 BRUN LERA MED SILTKÖRTLAR OCH GRUS^ fo^ 75 Le INSLAG, ROSTFLÄCKIG 1,9-2,7 BRUNGRÅ LERAMEB,TÖNNXsn^SKIKT 39 Le (si) 2,7-3,05 BIUJN ÄNBI?!BDLÉRSKIKT TFRÅ, SILTIG LERA MED TUNNA SILTSKIKT si Le (si) M 0,0-0,15 BRUN. SILTIG MULLJORD MED VÄXTDELAR simuvx 0,15-1,0 BRUN TORRSKORPELERA MED ROTTRÅDAR, Let vx ROSTFLÄCKIG 1,0-2,7 BRUN LERA MED TUNNA SILTSKIKT OCH Le (si) GRUSINSLAG 2,7-3,3 BRUNGRÅ SKIKTAD LERA OCH SAND MED Le Sa GRUSINSLAG 3,3-4,0 BRUN, NÅGOT GRUSIG, SILTIG SAND (gr) si Sa 12 0,0-0,2 BRUN, LERIG MULUORD MED VÄXTDELAR le Mu vx 0,2-1,0 BRUN TORRSKORPELERA MED ROTTRÅDAR, ROSTFLÄCKIG Letvx 1,0-2,5 BRUN LERA MED TUNNA SILTSKIKT Le (si) 2,5-3,3 GRÅ LERA MED SILTSKIKT, ROTTRÅDAR, GRUSINSLAG Lesi vx 3,3-4,5 GRÅ LERA Le 4,5-5,0 GRÅ SKIKTAD LERIG SILT OCH SILTIG LERA le Si si Le 5,0-6,0 GRÅ SKIKTAD LERIG SILT OCH SILTIG LERA le Si si Le 1) Baserad pä okulär jordartsklassificering. Hänsyn har tagits tillförekommandemätdata. R ) Sktyradensitet-Tidigare gällande standard SS , Utgåva 2 3) Vattenkvot - Tidigare gällande standard SS , Utgåva 3 4) Konflytgräns - Tidigare gällande standard SS , Utgåva 2 5) Skjuvhållfasthet bestämd med konmetoden. SS027125, Utgåva 1. Okorrigerat värde. Korrigering rekommenderas enligt SGI Information 3 Mätosäkerhet och mätområdeförvåra metoder redovisas pä vår hemsida, wvw.swedgeo.se Ackrediterat laboratorium utses av Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt lag. Denna rapport fsr endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat Resultaten gäller enbartförde provade materialen. Statens geotekniska institut Linköping, telefon , telefax

22 LABORATORIET ^^^^A^ RAPPORT ' ^ utfärdad av ackrediterat laboratorium II4S ISO/fKO REPORT is issued by an Aceredited Laboratory SAMMANSTÄLLNING AV LABORATORIEUNDERSOKNINGAR Beställare: Gösta Hydén, Stadspartner AB Box Linköping Sturefors Tabell 2 Ajikomstdatum , Sektion/ Borrhål/ Djup Provtagningsredskap Skr ochkvstl Benämning enligt "Jordartemas indelning och benämning", Geotekniska laboratorieanvisningar del års system " Laboratorieundersökning Datum Utförd av Dnr Datum SZ IMK Teknisk ledare 1. a K \ ^,, 2) Densitet P t/m' 3) Vattenkvot w % 4) Konflytgräns WL % 5) Sensitivitet St 5) Skjuvhållfasthet T kpa 1 \^^. yh^ vcqiu^ Jordartsbenämning (Anmärkning) 2å 0,0-0,2 BRUN, LERIG MULLJORD MED ROTIRADAR lemu vx 0,2-1,0 BRUN TORRSKORPELERA MED ROTTRÅDAR, ROSTFLÄCKIG 1,0-2,2 BRUN LERA MED TUNNA SILTSKIKT, GRUS INSLAG 2,2-3,1 BRUNGRÅ LERA Le 3,1-3,4 BRUNSAND Sa 3,4-4,0 GRÅ, SILTIG SAND si Sa ^^23 0^ ^ BRUN MULLJORD MED VÄXTDELAR OCH Mu VX / mu Let ^^'^ Ä;H BRUN, MULLHALTIG TORRSKORPELERA 0,2-0,8 BfeMTORRSKORPELERA MED SILTINSLAG OCH VA^ITOLAR, ROSTFLÄCKIG Letvx Le (si) Letvx 0,8-1,3 BRUN LERAJ^ÖfiJTLÄCKIG Xe 1,3-2,5 GRÅ LERA Le 3,0 GRÅ, VARVIG LERA 1, v I-e 5,0 GRÅ, VARVIG LERA MED TUN^A^TSKIKT 1, v Le (si) -pr 43 0,0-0,3 BRUN, SANDIG, LERIG MULLJORD MED VÄXTDELAR 0,3-1,1 BRUN TORRSKORPELERA Let 1,1-2,1 BRUN LERA MED INSLAG AV Sip^-^AND OCH GRUS, ROSTFLÄCKIG 2,1-2,3 BRUNGRÅ SILT ME^^mO- OCH LERSKIKT, sa le Mu vx GRUSINSLAGJiOSTFLÄCKIG v. 2,3-4,0 BRUN, ^USra, LERIG SAND >1«^ Le Si sa le 1) Baserad på okulär jordartsklassificering. Hänsyn har tagits tillförekommandemätdata. Rl ) Skrymdensitet - Tidigare gällande standard SS , Utgåva 2 3) Vattenkvot - Tidigare gällande standard SS , Utgåva 3 4) Konflytgräns - Tidigare gällande standard SS , Utgåva 2 5) Skjuvhållfasthet bestämd med konmetoden. SS027125, Utgåva 1. Okorrigerat värde. Korrigering rekommenderas enligt SGI Information 3. Mätosäkerhet och mätområdeförvåra metoder redovisas på vår hemsida, Ackrediterat laboratorium utses av Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt lag. Denna rapport fär endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat Resultaten gäller enbart för de provade materialen. Statens geotekniska institut Linköping, telefon , telefax

23 5i LABORATORIET 1SO/1KC) RAPPORT " utfärdad av ackrediterat laboratorium REPORT is issued by an Aceredited Laboratory SAMMANSTÄLLNING AV LABORATORIEUNDERSOKNINGAR Beställare: Gösta Hydén, Stadspartner AB Box Linköping Sturefors Tabell 3 Ankomstdatum Sektion/ Borrhål/ Djup Provtagningsredskap Skr Benämning enligt "Jordartemas indelning och benämning", Geotekniska laboratorieanvisningar del års system" Laboratorieundersökning Datum Utförd av IMK Teknisk ledare 1 * j t/, 11, 2) Densitet P, fm' 3) Vattenkvot w % 4) Konflytgräns WL % 5) Sensitivitet St 5) Skjuvhållfasthet T kpa Jordartsbenämning (Anmärkning) 0,0-0^^ BRUN, SILTIG MULLJORD MED LERINSLAG, si Mu vx ^.---' '''''^ 0,2-1,3 BRUN TORRSKÖRfBLgRA MED ROTTRÅDAR, ROSTFLÄCKIG 1,3-2,0 BRUN LERA MED TUNNA SILTSKI&rGRIiS- INSLAG 2,0-3,4 BRUN LERA MED TUNNA SILTSKIKTGgUBi^ INSLAG ^^^'' ''''''''''''^ 3,4-4,0 BRUN SILT MED I^RSjagTROSTFLÄCKIG "^""" '-^ Si le 4,0-4,8 GRÄ,LERp«IT^ 4,8-6,0 JjftjSC^JÄGOT GRUSIG, SANDIG SILT MED NÅGOT LERINSLAG (gr) sast^-^-j^än? Letvx Le (si) Le (si) 61 0,0-0,2 BRUN, LERIG MULUORD MED VÄXTDELAR lemu vx 0,2-1,0 BRUN TORRSKORPELERA, ROSTFLÄCKIG Let 1,0-1,5 BRUN TORRSKORPELERA, ROSTFLÄCKIG OCH BRUN LERA MED INSLAG AV SILT OCH Let/Le GRUS 1,5-2,6 BRUN, SANDIG SILT MED SANDSKIKT OCH sa Si53 (le) TUNNA LERSKIKT 2,6-3,0 BRUNSAND Sa 1) Baserad pä okulär jordartsklassificering. Hänsyn har tagits tillförekommandemätdata. Rl ) Skrymdensitet - Tidigare gällande standard SS , Utgåva 2 3) Vattenkvot- Tidigare gällande standard SS , Utgåva 3 4) Konflytgräns - Tidigare gällande standard SS , Utgåva 2 5) Skjuvhållfasthet bestämd med konmetoden. SS027125, Utgåva 1. Okorrigerat värde. Korrigering rekommenderas enligt SGI Information 3. Mätosäkerhet och mätområde för vära metoder redovisas pä vår hemsida, Ackrediterat laboratorium utses av Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt lag. Denna rapport fär endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller enbartförde provade materialen. Statens geotekniska institut Linköping, telefon , telefax

24 f;:z% RAPPORT ^ ^ <^ utfärdad av aclaediterat laboratorium IMS REPORT is issued by an Aceredited Laboratoiy SAMMANSTÄLLNING AV CRS-FORSOK SS , utgåva 1 Beställare: Lars Johansson, Tekniska Verken Driftum AB, Box 1035, Linköping 1445 Norrberga Sturefors Tabell Ankomstdatum Provtaj ;ningsredskap Laboratorieundersökning Datum Utförd av KvSt MH Teknisk ledare Sektion/ Borrhål/ Djup Densitet CRS a' c ML Permeabilitet Pk c min v 1(1) Dnr :02 Datum Diagram a,b,c m fm^ kpa kpa lipa m/s m'/s Nr Jordartsbenämning (Anmärkning) T16 4,0 1, ,0 5,8'10'' 4,9 1 Le (si) Mätosäkerhet ej framtagen, ej relevant. R Ackrediterat laboratorium utses av Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt lag. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller enbart för de provade materialen. Statens geotekniska institut Postadress, hk: Besöksadress, hk: LINKÖPING Olaus Magnus väg 35 Tel: Fax: E-post: sgi@swedgeo,se Bankgiro: Org.nr:

25 SGI statens Geotekniska Institut ÖDOMETERFORSOK CRS Datum Diagram J A _, C/ SS , utgåva 1 Ödometer nr 1 Projekt Defhast. %/h 0.7 Sekt/hål Densitet 1.66 Djup/nivå H=20 mm D=50 mm Prel. ben Utrustningens egendeformation beaktad H H H :02 T16 4.0m Le (_si_) H Sigmaeff kpa o -p B o 0) Q 20 t > > > > \ I? > > t>» > > > ^ > > f > I> t> > t> I» CV + Def 10- e X B > 7^ 4-1 Ö (D -H O -H M-l M-l OJ O M m ö o I ^10-5 Sigma'C ML Sigma'L M' Perm. k Beta-k IIO kpa Sié kpa i 5' kpa Ib.O ; *#c» 2

26 SGI statens Geotekniska Institut Datum ÖDOMETERFORSOK CRS SS , utgåva 1 Ödometer nr 1 Projekt Defhast. %/h 0.7 Sekt/hål Densitet 1.66 Djup/nivå H=20 mm D=50 mm Prel. ben Utrustningens egendeformation beaktad Diagram :02 T16 4.0m Le (_si_) 1.03 Sigmaeff kpa FM M 5500 O CO 5000 o ih m w 0) fö PM M M O 4-) O CM M 4000 O ^

27 SGI statens Geotekniska Institut ÖDOMETERFORSOK CRS Datum SS , utgåva 1 Ödometer nr 1 Projekt Defhast. %/h 0.7 Sekt/hål Densitet 1.66 Djup/nivå H=20 mm D=50 mm Prel. ben Utrustningens egendeformation beaktad Diagram :02 T16 4.0m Le (_si_) 1.03 Permeabilitet m/s O I 1 I I I lllll 1 I I I I 1 I I I lllll 1 I I I I I I I I 1 I I I I 1 Il 1 I I I Ull 10 ö o -H; 120 ns o H-l (D Q Perra fhö:

28 CPT-sondering utförd enligt EN ISO Förbormingsdjup 1,00 m Start djup 1,00 m Stopp djup 8,37 m Grundvattemiivå 1,00 m Referens my Nivå vid referens 76,84 m Förborrat material mule Geometri Normal Vätska i filter Olja Borrpunktens koord. Utrustning ENVI MemoconI Sond nr Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål T9 Datum Spetstryck (MPa) O O Friktion (kpa) Portryck u, u^, Au (kpa) O 500 Friktionskvot R^^ (%) Portrycl<sparameter B Lutning (grader) ) ,0 0,5 1,0 1,5 O 5 10 j! s 1 i i a a T3 i j r > G:\Geotekiiik\GEOARKIVU445\STACK\Bh T9.cpw

29 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens my Nivå vid referens 76,84 m Grundvattenyta 1,00 m Startdjup 1,00 m Förbormingsdjup 1,00 m Förborrat material mule Utrustning ENVI Memocone Geometri Normal Utvärderare Lisa Björk Dattmi för utvärdering Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål T9 Datum ,0- - rau L Odränerad skjuvhållfasthet t y... (kpa) ^1 Friktionsvinkel \ \ \ \ 1 1 r r r 1 Relativ lagringstäthet 1^ (%) O O 10 1 Modul (MPa) I 1 0, KO 1,5- -_ Sa vl K 0 Xo 2,0-2,5- -_ Si " L (W) () ) () KO Xo 3,0- vl ((>!) [} SO W X Svensk erapiri 3,5- NCSi o Lurine, överkons iiderad Lunne. normalko nsoliderad 4,0- - NC D NCSi {X) l'4,5- ~-'5,0 Cl L NC NCSi ('") [X) [X) 5,5- - NC -_ 6,0- Si () xo - 6,5- Cl NCSi {A 7,0- Si SI Med L () xo X 0 X 0 ) - vl 7,5 Si til ^ X)) xo V-Sa 1 x-^ O:\Oeoteknilc\OEOARKrV\1445\STACK\BhT9.cpw

30 C P T - sondering Projekt Plats Sturefors Norrberga S t u r e f o r s N o r r b e r g a K o m m u n a l a s t y c k e t o m t e r 1445 Borrhål T9 Datum Förboixningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivä vid referens 1,00 m 1.00 m 8,37 m 1.00 m my m Kalibreringsdata Spets Datum Areafaktor a Areafaktor b 0,006 Skalfaktorer Portryck Område Faktor Friktion Område Faktor Förborrat material mu Le Geometri Normal Vätska i filter Olja Operatör Mikae! Lennartson Utrustning ENVI Memocone [x] Portryck registrerat vid sondering Inre friktion Inre friktion Of Cross talk c, Cross talk c. Spetstryck Område Faktor 0,0 kpa 0.0 kpa 0, Nollvärden, IcPa Portryck Friktion Spetstryck Före , Efter 100,00 0,00 0,00 Diff 0,00 0, Korrigering Portryck Friktion Spetstiyck (ingen) (ingen) (inaen) Bedömd sonderingsklass K i I I Använd skalfaktorer vid beräkning Portrycksobservationer SIdktgränser Klassificering Diup (m) Portryck (kpa) ,0-0 Djup (m) Från Till Densitet (ton/m') Flytgräns Jordart mu Le Anmärkning 3EOARKIW14.!5\ST.ACK\BhT9,cp'»

31 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens my Nivå vid referens 76,84 m Grundvattenyta 1,00 m Startdjup 1,00 m Förbormingsdjup 1,00 m Förborrat material mule Utrastaing ENVI Memocone Geometri Normal Utvärderare Lisa Björk Datum för utvärdering Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål T9 Datum ,0- - mu L Klassificering Effektivtryck (kpa) O Odränerad skjuvtiållfasthet t (kpa) r r 1 1 I I 1 r r 1 1 0,5-- 1,0-1,5- Sa vl (x)l Si L «x)l ax» ((x)) 3,0- vl M ( () 3,5- NCSi w o 4,0- - NC NCSi 4,5- Cl NC 3 ^5,0- L NCSi 5,5- -_ NC 6,0-6,5 -_ Si 7,0 ) - Si Cl Sa si i Med L NCSi (x) ((X» () x» V-Sa Med j:\geotelmik\oeoarkiv\1445\stack\bh T9.CPW

32 c P T - sondering Projekt Sturefors Norrberga Kommunala stycketomter 1445 Plats Sturefors Norrberga Borrhål T9 Datum Sida 1 av 1 Djup (m) P ^.0 OCR ID E MQC MNC Frän Till Klassificering t/m' kpa 0 kpa kpa kpa % MPa MPa MPa 0, mu Le ,4 0,30 1, ,20 Sav L ,40 Sa L 1,70 37,1 20,7 17, ,8 7,0 1, Sa L 1,70 37, , , Sa v L 1,70 36,5 27,4 20,4 38, ,00 Si L 1.70 {(103,31) ,20 Si L 1,70 ({113.1)) , ,7 2, Si L 1.70 ((89.8)) , ,7 5,4 2, Si L 1,70 ((69.5)) SivL 1,60 ((55.2)) , ,00 SivL 1.60 ((47.4)) 47,1 28, , ,00 3,20 Cl L NCSi 1.85 (36,7) -50,5 29, ,20 3,40 Cl L NCSi 1.85 (35.4) , ,40 3,60 Cl L NCSi 1.60 (34.3) , C! L NCSi 1.60 (30.8) , CIL NC 1,60 (27.7) ,00 4,20 Ci L NC 1.60 (27.3) 66, ,40 Cl L NCSi 1,60 (31,2) 70,0 37,0 1, Ci L NC 1.60 (31,2) , Cl L NC 1,60 (32.9) , ,80 5,00 Cl L NC 1,85 (33,3) ,20 Cl L NCSi 1,85 (34.8) 83,3 42, , Cl L NCSi 1.85 (38,8) 87,0 44, Cl L NC 1.60 (24.9) ,80 Cl L NC 1.60 (26.0) 93, ,00 5,80 6,00 Cl L NC 1.60 (25.2) 96, Ci L NC 1.60 (29,4) 99, ,40 StL 1.70 ((75.4)) , Cl L NCSi 1.60 (33.1) , Ci L NCSi 1.85 l'37.4) 109, Si L 1.70 ((73.1)) ,0 5, ,20 Si Med 1.80 ((220,0)) , , Sa L ,1 57, , Sa L ,3 123, ,0 8, Si L 1.70 ((101.8)) 126, ,7 8, ,00 Sa Med 1,90 36,9 130,4 61,4 57,8 21,6 28, Sa Med 1, ,1 63.1, , Sa Med , ,6 G:\Geoleknik\GEOARKIV\1445\STACK\Bh T9,cpw

33 CPT-sondering utförd enligt EN ISO Projekt Sturefors Norrberga Kommunal p^wycketäteefors Norrberga Projektnummer 1445 Borrhål J9 Borrföretag Tekriiska Verken Driftym AB Borrningsledare Mikael Lentiartson Datum Förbormingsdjup Start djup Stopp djup Grundvattennivä Referens Nivä vid referens O 2 1,00 m 1,00 m 8,37 m 1,00 m my 76,84 m I I L J I L Förborrat material mu Le Geometri Normal Vätska i filter OSja Borrpunktens koord. Utrustning ENVI Memocone Sond Nr xl Portryck registrerat vid sondering _ J I I 1 l _ q.mpa J I I I I O u.kpa I I I I I I I I I I I M I I I I I I I I I I I I I I I I I I I I I I I I I ^ I I I I I I I I I I I O f.kpa O Q Q I I I I r I I I I I I I I r I I I I I I I I I I r I I I I I I I r I I I I I I I I I I I I I I I tdptalitiätti$t9ttpif*lj,c ^, IMP* Registrerat spetstryck, MPa Registrerad mantelfriktlon, f, kpa Lutning (grader) J I I I! I L oteknittgeoarkiv M-i5'STAC»Bri T9x

34 CPT-sondering utförd enligt EN ISO Förbormingsdjup 1,00 m Start djup 1,00 m Stopp djup 7,44 m Grundvattermivå 2,26 m Referens my Nivå vid referens 76,57 m Förborrat material Let Geometri Normal Vätska i filter Olja Borrpunktens koord. Utrustning ENVI MemoconI Sond nr Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål TI 6 Datum Spetstryck (MPa) O O 0,0- I I I I I I I I I I I I I I I I I I I I I 1 I I Friktion f, (kpa) Portryck u, u^,, Au (kpa) O 500 Portrycksparameter Lutning (grader) 6 0,0 0,5 1,0 1,5 O ,5' 1,0 1,5 2,0 ( \ 2,5 3,0 \ 3,5 p c-4,0- \ '4,5-5,0-5,5-6,0-6,5-7,0- G:\Geoteknik\GEOARKIV\1445\STACK\BhT16.cpw

35 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens my Förbormingsdjup 1,00 m Utvärderare Lisa Björk Nivå vid referens 76,57 m Förborrat material Let Datum för utvärdering Grundvattenyta 2,26 m Utmstning ENVI Memocone Startdjup 1,00 m Geometri Normal Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål TI 6 Datum Odränerad skjuvhållfasthet T (kpa) Friktionsvinkel ( ) Relativ lagringstäthet 1^ (%) Klassificering O O O O r 1 r r r 1 r 1 r 1 r 1 r 1 T 1 till 1 r 1 ( ' I I ' ' I ' ' r r 1 ( - mu L Modul (MPa) < r 1 r 1 r 1 r 1 t 1 r 0,0-0,5-1,0- - v Let 1,5-- 2,0- v Le (1 1 2,5-3,0- Le si 1 NCSi 1 M X Svensk erapiri 0 Lunne. överkons iiderad + Lunne. normalko nsoliderad 3,5- - -g 4,0- Cl - Le(s L NC X X W M 4,5-5,0- - Cl L NC 5,5- - M NCSi X) \ 6,0-1 Si Cl Med L M NCSi ((X» ((X» X 0 6,5 )- Si \ J - L Med Cl 1 1 M Si. L NCSi ((x» (( 1) X Cl M 1 EH NCSi G:\Geoleknik\OEOARKIV\144S\STACK\BhT16.cpw

36 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens my Nivå vid referens 76,57 m Grundvattenyta 2,26 m Startdjup 1,00 m Förbormingsdjup 1,00 m Förborrat material Let Utrustning ENVI Memocone Geometri Normal Utvärderare Lisa Björk Datum för utvärdering Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål TI 6 Datum ,0- - mu L Klassificering ^ Effektivtryck (kpa) Odränerad skjuvliållfasthet x^^ (kpa) 140 O I ! 1 1 t t r ,5- v Let (> v Le; (> 2,0-- 2,5- Le si 3,0- NCSi (K) 3,5- CI L NC (x) p "c' -a - Le (s: - (x) X X CI L NC 5,5- M NCSi 6,0- Si Cl 1 Med L M NCSi ((x» (l 6,5-- ::: L - Si ::: Med ((x)l «1 1 J Cl M M NCSi Si L (l Cl 1 1 E H NCSi G:\Geotelmik\GEOARKIV\1445\STAClC\Bh T16.CPW

37 c P T - sondering Projekt Sturefors Norrberga Kommunala stycketomter 1445 Plats Sturefors Norrberga Borrhål T16 Datum Sida 1 av 1 Djup (m) P \ - T - OCR ID E ^^OC MNC Från Till Klassificering t/ni3 kpa 0 kpa kpa kpa % MPa MPa MPa 0,00 0,30 niu Le , v Let 1.70 ' ) , v Let 1,70 (72,4) 18,1 18, v Le si 1,70 (84,4) 21, , ,60 v Le si 1,90 (98.2) 24, ,80 Le si 1.90 (98.3) 28,6 28,6 1, Le si 1,90 (88,7) ,00 2,20 v Le si 1.90 (83,0) ,40 v Le si 1.85 (74,3) , Le si 1,85 (64,3) ,00 2, Le si 1.85 (55,1) , Le si 1,85 (42.0) 50,7 44,3 1,00 3, Cl L NCSi 1,85 (37.9) 54, , Cl L NC 1.85 (34,6) , Cl L NC 1,85 (33.8) 61,6 49,2 1, ,80 Cl L NC 1,60 (30.5) 64, , ,00 Le (si) 1,68 0,59 22,5 68, ,20 Le (si) 1,68 0, , , ,40 Cl L NC 1.60 (26,9) 74, , Ci L NC 1,60 (28.6) 77, ,80 Cl L NC 1,60 (32.1) 81, , Cl L NC 1.60 (32,9) 84, ,00 5, Cl L NC 1,60 (31.2) , Cl L NC 1,60 (31.5) , Cl M NCSi 1,85 (53.1) ,4 1,00 5,60 5,80 Si Med 1,80 ((178.7)) , ,4 10,8 5,80 6,00 SI L 1,70 ((88.2)) , Cl L NCSi 1,60 (32.7) , ,40 Ci M NCSi 1.85 (56,9) ,0 1, Si L 1,70 ((81.5)) , , Si Med 1,80 {(248,7)) ,80 7,00 Cl M NCSI 1.85 (43.0) , , Si L 1,70 ((87.4)) 121,4 73, , Cl EH NCSi 1,90 (443.0) 124,2 74, G:\Geotekniic\GEOARKIV\1445\STACK\Bh T16,cp«i

38 C P T - sondering Projekt Sturefors Norrberga stycketomter 1445 Kommunala Plats Sturefors Norrberga Borrhål T16 Datum GmndvatLyta Nivå vid referens 1,00 m 1,00 m 7,44 m 2,26 m my m Spets Datum 20134J6-l Areafaktor a Areafaktor b 0,006 Inre friktion O, Inre friktion O f Cross talk c, Cross talk e, FörboiTat material Geometri Vätska i filter Let Normal Oija Mikael Lennartson ENVI Memocone [x] Portryck registrerat vid sondering 0.0 kpa 0,0 kpa 0, Nollvärden, lipa Portryck Friktion Spetstryck Före 100,00 0,00 0,00 Efter 100, ,00 Diff 0, ,00 Poitiyck Område Faktor Frildion Omi-äde Faktor Spetstryck Område Faktor Korrigering Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Djup (m) Portryck (kpa) ,00 Djup (m) Densitet Från Till (ton/m') Flytgräns Jordart 0,00 0,30 1,60 nnu Le 0,30 1,20 1,70 v Let 1,20 2,40 v Le si ,00 Le si 3, ,59 Le (si) Anmärkning G'\G5c!ekn(k>GEOARKIV\144S&^ACK>Bh T16 ce

39 CPT-sondering utförd enligt EN ISO Projekt Projektnummer i 445 Sturefors Norrberga Kommunal Borrföretag Tekniska verken Driftum AB Borrningsledare Mikael Lennailson WycketoftltHBfors Norrberga Borrhål ; g Datum Förbormingsdjup Start djup Stopp djup Grundvattennivä Referens Nivå vid referens 1,00 m 1,00 m 7.44 m 2,26 m my 76,57 m Förborrat material Geometri Vätska i filter Borrpunktens koord. tjtrustning Sond Nr Let Normal Olja ENVS Eviemocone J 1 I I L J I I I L [x] Portryck registrerat vid sondering 20 q.mpa O u.kpa I I ' I I I I I ' I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I f.kpa O I I I Lutning (grader) 5 10 Registrerat spetstryck, q IVlPa Registrerad mantelfriktion, f, kpa 0ARKir1445\STACK

40 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens my Nivå vid referens 76,73 m Grundvattenyta 2,00 m Startdjup 1,00 m Förbormingsdjup 1,00 m Förborrat material mule Utrustning ENVI Memocone Geometri Normal Utvärderare Lisa Björk Datum för utvärdering Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål T23 Datum mu L Klassificering Effektivtryck (kpa) Odränerad skjuvtiållfasttiet z^^ (kpa) 140 O I 1 1 t r v Let v Le 0,0-2,0-- 2,5- Le {s 3,0- M NCSi xl M o -o 3,5- - W - CI L NC 5,0- -_ )- [xl M NCSi (Xl 1 vl ) L NC (l j - Si _ MM! Med (l ( 01 J G:\Geoteknik\GEOARKIV\1445\STACK\Bh T23-cpw

41 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens my Nivå vid referens 76,73 m Grundvattenyta 2,00 m Startdjup 1,00 m Förbormingsdjup 1,00 m Förborrat material mule Utmstning ENVI Memocone Geometri Normal Utvärderare Lisa Björk Datum för utvärdering Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål T23 Datum Odränerad skjuvhållfasthet t (kpa) Friktionsvinkel ( ) Klassificering mu L I 1 I 1 1 r r t 1 ) 1 1 r t Relativ lagringstäthet 1^ (%) O O Modul (MPa) t t 1 t t 1 1 r 1 r v Let - v Le 0,0-2,0-- M 2,5-- 3,0- Le(s NCSi W xl X Svensk empiri 0 Lunne. överkons Iiderad + Lunne. normalko nsoliderad M M 3,5- - W M -4,0- - M M - Cl L NC «M m M - M W 5,5- - M M NCSi \ 1 vl L NC M (l X - ) - Si Med (l x+ - ( 01 X ) - G:\Geoteknik\GEOARKIV\1445\STACK\BhT23.cpw

42 c P T - sondering Sida 1 av 1 Projekt Sturefors Norrberga Kommunala stycketomter 1445 Plats Sturefors Norrberga Borrhål T23 Datum Djup (m) P 0\ OCR ID E MNC Från Till Klassificering t/m' kpa 0 kpa kpa kpa % MPa MPa MPa 0,00 0,30 mu Le ,00 v Let 1, ) ,00 1,20 v Lef 1,75 (105.5) 18, ,20 1,40 v Le 1,70 (120,3) 21, ,60 v Le 1,70 (130.5) ,2 1,00 1,60 1,80 v Le 1,70 (134.5) 28,5 28,5 1,00 1, v Le 1,70 (128.8) , , v Le 1,70 (124,4) , Le (si) 1.90 (91,1) l.ioo 2, Le (Si) 1,90 (84,9) , Le (si) 1.85 (75.7) 46, ,00 Le (si) 1,85 (64.2) ,00 3, C! M NCSi 1,85 (52,6) , ,40 Cl M NC 1,85 (43.7) ,0 1,00 3,40 3,60 Cl L NC 1,85 (35,1) 60, Cl L NC 1,80 (31,7) , ,00 Cl L NC 1,80 (31,6) 67, , Cl L NC 1,80 (29.2) ,40 Cl L NC 1,80 (28,2) Cl L NC 1.-S0 (26.9) , , Cl L NC 1.80 (25,8) 81,9 54,9 1, ,00 Cl L NC 1.80 (24.1) 85, ,5,00 5,20 Cl L NC 1,75 (24,1) 88, ,00 5, Cl L HC 1,85 (33.9) , Cl L NC 1.75 (23,8) , ,80 Cl M NCSi 1,85 {66.6) ,00 5,80 6,00 CIvL NC 1,75 (20,0) 103,0 64, Si L 1.70 ((87.7)) , Si Med 1,80 ((341,8)) 109, ,4 25, ,60 Si Med 1,80 ((342,1)) (36.1) , ,3 6, Si Med 1.80 ((272.3)) (35,2) 116, , ,3 6,80 7,00 Si Med 1,80 ((200.4)) , , SI L 1.70 ((93.2)) ,9 G:lGeoieknlk\GEOARKIV\M45iSTACK\BhT23,cpw

43 CPT-sondering utförd enligt EN ISO Projekt Styrefors Norrberga Kommunal fmycketätefors Norrberga Projektnummer 1445 Borrhål T23 Borrföretag Tekniska verken Driftum AB Borrningsledare Mikael Lennartson Datum Förbormingsdjup Start djup Stopp djup Grundvattennivä Referens Nivå vid referens O 2 -J I L. 1,00 ni 1,00 m 7,17 m 2,00 m my m _i O I I I I I I I I I I I I I 6 t_ Förborrat material Geometri Vätska i filter BoiTpunktens koord. Utrustning Sond Nr mu Le Normal Olja ENVI Memocone [x] Portryck registrerat vid sondering q.lvlpa - J I I I 1 I I 1 I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I u,l<pa f,l<pao l l l l l Lutning (grader) Registrerat spetstryck, MPa Registrerad mantelfriktion, f, kpa DARKiV U.ib^STACK^Bh T21

44 C P T - sondering Projekt Sturefors Norrberga Kommunala stycketomter 1445 Plats Styrefors Norrberga Borrhål T23 Datum Grandvattenyta Nivå vid referens Spets ,00 m 1, ,17 m 2,00 m my m ^18 0,680 0,006 Förborrat material Geometri Vätska i filter Operatör E Inre friktion Oj Cross talk o, Cross talk mu Le Normal Olja Mikael Lennartson ENVI Memocone Portryck registrerat vid sondering Nollvärden, IcPa 0,0 kpa 0.0 kpa 0,000 0,000 Portryck Friktion Spetstryck Före 0,00 0,00 0,00 Efter 0,00 0,00 0,00 Diff ,00 0,00 Portryck Område Faktor Friktion Område Faktor Spetstryck Område Faktor Portryck Friktion Spetstiyck (ingen) (ingen) (ingen) Djup (m) Portryck (kpa) 2,00 0,00 Djup (m) Densitet Från Till (ton/m') Flytgräns Jordart ,60 mu Le , v Let 1,10 2,20 v Le 2,20 3,00 Le (si) ',Geo!eknik\GEOARK;7'l4,:f'STHCi<\Bh T23 ca-ri

45 CPT-sondering utförd enligt EN ISO Förbormingsdjup 1,00 m Start djup 1,00 m Stopp djup 5,80 m Grundvattermivå 0,43 m Referens my Nivå vid referens 75,33 m Förborrat material mule Geometri Normal Vätska i filter Olja Borrpunktens koord. Utrustning ENVI MemoconI Sond nr Projekt Sturefors Norrberga Kommunala stycketomter Projekt nr 1445 Plats Sturefors Norrberga Borrhål T27 Datum Spetstryck Qj (MPa) O , Friktion f, (kpa) 15 O Portryck u, UQ, AU (kpa) O 500 Friktionskvot (%) Portrycksparameter Lutning (grader) O ,0 0,5 1,0 1,5 O 5 10 I I I I I I I I I 0, \ \ ] < as } -D 3' - j j ) "' 1 j ) 1,0-1,5-2,0-2,5-,g3,0- -^3,5-4,0-4,5-5,0-5,5- G:\Geoteknik\GEOARKIV\1445\STACK\BllT27.cpw
