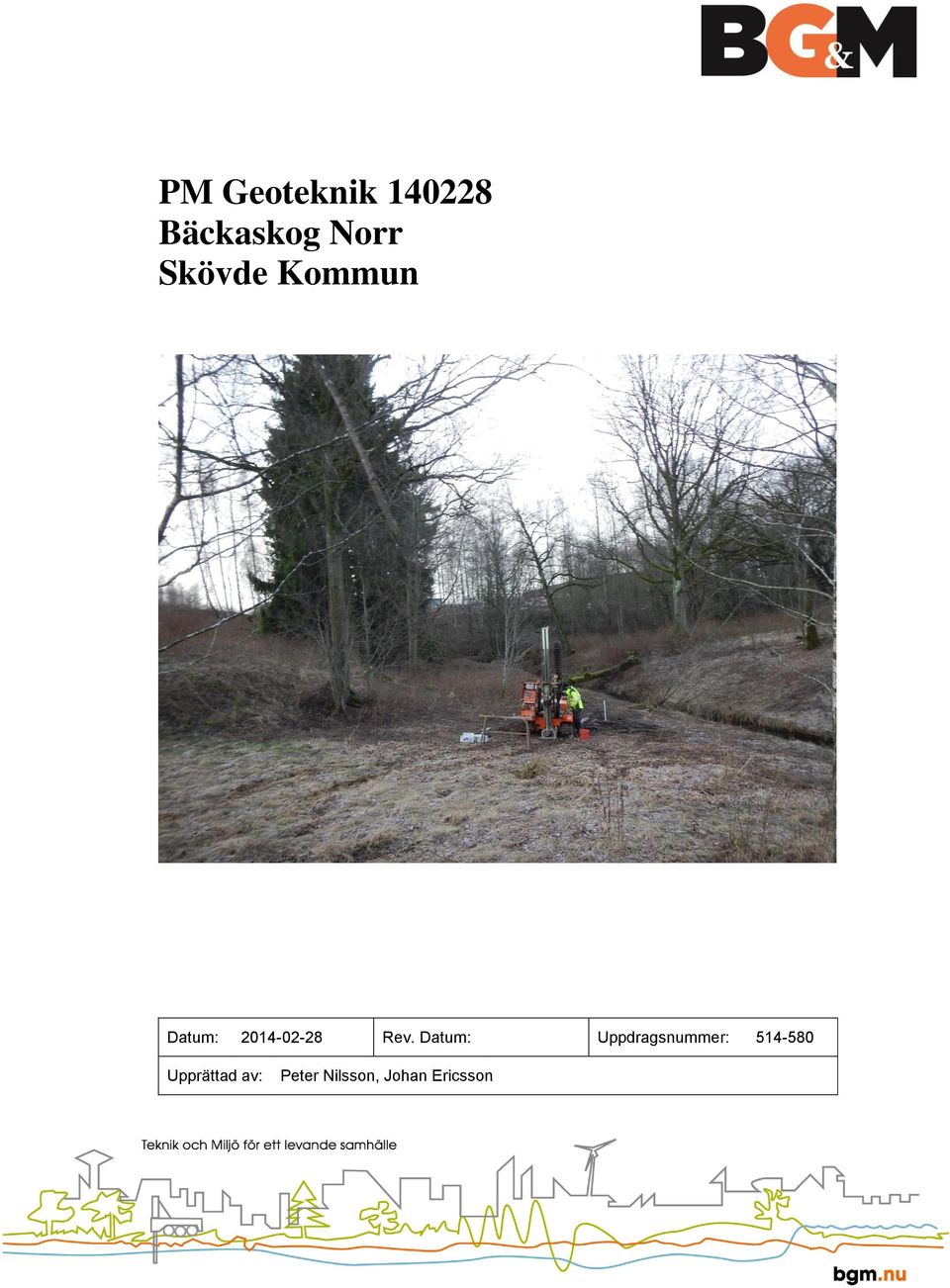

1 PM Geoteknik Bäckaskog Norr Skövde Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilsson, Johan Ericsson

2 Bäckaskog Norr, Skövde kommun PM Geoteknik Innehåll 1 UPPDRAG PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING STABILITET GEOTEKNISKA REKOMMENDATIONER FÖRORENINGAR (12)

3 Bäckaskog Norr, Skövde kommun PM Geoteknik UPPDRAG BGM, BG&M Konsult AB har av Swerotec Invest AB fått i uppdrag att utföra en geoteknisk undersökning vid Bäckaskog Norr, Skövde Kommun. 2 PLANERAD BYGGNATION Swerotec Invest AB planerar att eploatera området som är cirka 2,9 ha stort med en tillbyggnad av nuvarande försäljningslokaler samt lager. Tillbyggnaden skall uppföras som en hallkonstruktion. Vid undersökningstillfället var tillbyggnadens storlek ej helt fastställd. Borrhålens läge framgår av bifogad ritning G:1. 3 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Magnus Green/ Martin Bergman, BGAB. Den utgörs av följande undersökningar: 10 st trycksonderingspunkter (borrvagn typ GM 50 combi) 3 st CPT-sonderingspunkter Tagning av störda jordprov med skruvborr i 10 punkter Tagning av ostörda jordprov med kolvprovtgagare i 1 punkt Montering av 1 grundvattenrör Registrering av vattenytor Utsättning av borrpunkterna har utförts med GNSS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på BGAB:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, konflytgräns, vattenkvot o. tjälfarlighetsklass. De ostörda jordproverna har rutinanalyserats på 3 nivåer, innebärande bl.a. bestämning av skjuvhållfasthet, sensitivitet, konflytgräns och densitet. Därjämte har kompressionsegenskaperna bedömts för två lerprov genom CRS-försök. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G:1 - G:4 samt i provtabell, CRS-försök samt utvärdering CPT o. analysrapporter. 4 MARKFÖRHÅLLANDEN Det aktuella området är beläget vid Timboholms industriområde i östra utkanten av Skövde. Området gränsar i väster mot Väg 26 och i norr öster mot Norra Aspelundsvägen. I söder gränsar marken mot en tidigare gatusträckning av Östergatan som togs ur bruk under 80-talet då Väg 26 fick sin nuvarande sträckning. 3 (12)

4 Bäckaskog Norr, Skövde kommun PM Geoteknik Området utgörs huvudsakligen av ett glesbevuet skogsområde, huvudsakligen blandskog. Marken är relativt kuperad inom området, i den södra delen sluttar marken kraftigt ner mot en bäckravin, i ravinbotten rinner en bäck. Marken sluttar även ner mot dikesbottnar från både från Norra Aspelundsvägen och Väg 26, de avvägda nivåerna varierar mellan +122, ,8. Jorden består under ytskiktet huvudsakligen av finsediment som direkt eller via skikt av friktionsjord med varierande mäktighet vilar på för trycksondering fast botten troligen morän, block eller fast lagrad friktionsjord. Inom delar av området har organiskt material påträffats direkt under ytskiktet (ravinbotten). Ytskiktet består i provtagningspunkterna 1 o. 2 samt 8 av mullhaltig grusig sandig silt/ mullhaltig siltig lera till ca. 0,2 0,3 m djup. I provtagningspunkt 4, 6, 7 utgörs ytskiktet av grusig sandig mulljord/ siltig mulljord/ mullhaltig silt/ mullhaltig sandig silt och har en tjocklek varierande mellan 0,1 0,3 m. Härunder följer i borrhål 8, 9 o. 10 finsediment innehållande organiskt material såsom mullhaltig siltig torrskorpelera/ organisk sandig silt/ mullhaltig sandig silt ner till mellan 0,7 1,0 m djup. I provtagningspunkt 5 o. 8 påträffades torv/ gyttjig silt ner till 2,7 1,5 m djup. De underliggande finsedimenten utgörs av siltig lera/ lerig silt som delvis överst är utbildad som torrskorpa. Leran är siltig och delvis varvig. Lerans mäktighet bedöms understiga 10 m. Siltskikt med större mäktigheter påträffades. I ravinbotten består finsedimenten överst huvudsakligen av silt med varierande inblandning av lera och delvis sand. Finsedimenten bedöms huvudsakligen som halvfast med inslag av lösare lagring. Friktionsjorden bedöms som halvfast - fast lagrad. Utförda sonderingars nedträngningsdjup varierade mellan 2,4 och 17,8 m. Vy mot norr (utmed Norra Aspelundsvägen) 4 (12)

5 Bäckaskog Norr, Skövde kommun PM Geoteknik Tidigare Östergatan befintlig byggnation i söder Bäckravin Sydöstra hörnet av området 5 (12)

6 Bäckaskog Norr, Skövde kommun PM Geoteknik Sydöstra hörnet av området 5 GRUNDVATTEN I de öppna provtagningspunkterna 4-10 har den fria vattenytan påträffats på nivåer mellan +119,4 113,0 (motsvarande 0,0 1,9 m under befintlig markyt. I provtagningspunkterna 1 o. 2 har inget vatten påträffats. I det öppna grundvattenröret nr 3 påträffades den fria grundvattenytan på nivån +113,0 (motsvarande 0,7 m under befintlig markyt. Inom området förekommer artesiskt vatten, troligen har detta påträffats i borrhål 5 (vatten påträffades i markytan). 6 TJÄLFARLIGHET Jorden bedöms huvudsakligen tillhöra tjälfarlighetsklass 4 och materialgrupp 5A enligt AMA Anläggning. 7 STABILITET 8 RADON Det bedöms ej föreligga några stabilitetsproblem inom området. Radonmätning har ej utförts. Då marken till största del kommer att fyllas upp under byggnaden bedöms att radonmätning skall utföras efter uppfyllning. 9 SÄTTNINGAR På grund av höga silthalter har CRS- försöken ej kunnat utvärderats. Intilliggande undersökningar samt utvärdering av CPT-sonderingen visar dock att underliggande lera är överkonsoliderad. 6 (12)

7 Bäckaskog Norr, Skövde kommun PM Geoteknik Det ska beaktas att belastningsökning som ger upphov till sättningar kan förutom belastning från byggnad även utgöras av fyllning och/eller orsakas av grundvattensänkning. Eempelvis ger 1 m grundvattensänkning upphov till en motsvarande belastningsökning på 10 kpa. Lerans skjuvhållfasthet har bestämts utifrån samt utvärderade CPTsonderingar samt konförsök. Lerans okorrigerade skjuvhållfasthet har i laboratorium (konförsök) uppmätts till cirka kpa, vid CPTutvärderingen har skjuvhållfastheten bedömts till kpa. Lerans densitet har bestämts till mellan 1,82-1,91 t/m GRUNDLÄGGNING 10.1 Allmänt Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt BKR geoteknikklass GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 50 kpa i nuvarande markyta, tryckökningen begränsas dock till 30 kpa vid nivån Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Grundläggning kan även ske enligt GK2. Vid dimensionering används följande karakteristiska värden: Djup under befintlig markyta [m] Fiktionsvinkel, k [ ] Elasticitetsmodul, Ek [MPa] Odränerad skjuvhållfasthet, Cuk [kpa] Tunghet, Gk [kn/m 3 ] Ned till Under På grund av sättningsrisken begränsas tryckökningen dock till 30 kpa vid nivån Följande värden på partialkoefficienten m tillämpas översiktligt: Egenskap/Parameter Partialkoefficient, m Brottgräns Bruksgräns Modul 1,6 1,4 Tan 1,2 1,1 Övriga hållfasthetsparametrar 1,8 1,6 Vid högre laster än tillåtna värden ovan skall pålning användas. Vid pålning skall hänsyn tas till intilliggande byggnader vid val av pålmetod. Pålning skall dock ske med stödpålar till fast botten. Pållängder kan bestämmas genom provpålning. För en preliminär kostnadsbedömning kan pålstopp för stödpålar antas ner till nivån (12)

8 Bäckaskog Norr, Skövde kommun PM Geoteknik Vidare ska belysas att jorden är erosionbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA CEB.211 respektive CEB.212. Geotetil på schaktbotten som materialskiljande lager förordas. Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig Dimensionering enligt Eurocodes Framtagning av η, karakteristiska värden (medelvärden) och dimensionerande värden avseende friktionsvinkel, E-modul och tunghet Övergripande uppgifter Geoteknisk kategori 2 avses. Dimensionering av plattor ska ske i både brott- och bruksgränstillstånd enligt SSEN , kapitel 6 (IEG Rapport 7:2008). Grundläggningsmetod avser plattor, vilket ger dimensioneringssätt DA3. Friktionsvinkel ska tas fram för beräkning i brottgränstillstånd. E-modulen ska tas fram för beräkning i bruksgränstillstånd, avseende sättningar. Gränstillstånd i brottgräns är STR/GEO. Partialkoefficienter tas fram i enlighet med BFS 2010:28, EKS 7, Avdelning I * 1. Allmänt gäller Xd = (1/ γm) η XMedelvärde Framtagning av omräkningsfaktorn, η Utförs enligt avsnitt i Tillämpningsdokument EN kapitel 6 Plattgrundläggning* 2 η1 η2 η3 η4 = 0,95 väljs η5 η6 = 0,95 väljs vid långsträckt platta och η5 η6 = 0,95 väljs vid kvadratisk/rektangulär platta η7 η8 = 1,0 η1 η2 η3 η4 η5 η6 η7 η8 = η = 0,95 0,95 1,0 = 0,9 Omräkningsfaktorn, η = 0,9 Framtagning av friktionsvinkel φ Friktionsvinkel tan φ {Tabell A.4 (S) i * 1 } Partialkoefficient γm = 1,3 Xd = arctan (η 1/γM tan XMedelvärde) η = 0,9 och XMedelvärde = 32 ned till nivån +117 och XMedelvärde = 29 under nivån (12)

9 Bäckaskog Norr, Skövde kommun PM Geoteknik Framtagning av Elasticitetsmodul Xd = (1/γM) η XMedelvärde eller Ed = Ek/γM γm = 1,0 {Enligt avsnitt 4.4 i bilaga A (Beräkningseempel friktionsjord) i * 2. η = 0,9 enligt ovan och XMedelvärde = 10 MPa ned till nivån +117 och 7 kpa under nivån En faktor beroende på modellosäkerhet, Rd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i * 2. Framtagning av odränerad skjuvhållfasthet η = 0,9 enligt ovan och Xd = (1/γM) η XMedelvärde Partialkoefficient γcu = 1,5 (=γm), enligt tabell A4 (S) i *1. Framtagning av tunghet Xd = (1/γM) η XMedelvärde XMedelvärde = Väljs till 18 kn/m 3 η = 1,0 γm = 1,0 enligt A.2.2 i bilaga A (Beräkningseempel friktionsjord) i * 2. Sammanfattningsvis, vid dimensionering enligt Eurocodes används följande dimensionerande värden: Not: Djup under befintlig markyta [m] Friktionsvinkel, d [ ] Elasticitetsmodul, Ed [MPa] Odränerad skjuvhållfasthet, Cud [kpa] Tunghet, Gk [kn/m 3 ] Ned till ,4 9* A Under ,0 6,3* A 9 18 * A En faktor beroende på modellosäkerhet, Rd = 1,3 ska inkluderas vid beräkning i bruksgräns. Detta enligt tabell 4.4 avsnitt 4.6 i * 2. Övrigt På grund av sättningsrisken begränsas tryckökningen till 30 kpa vid nivån +117 meter under nuvarande markyta. Dimensionering av pålar ska ske enligt SSEN , kapitel 7 (IEG Rapport 8:2008, Rev 2)* 1. Partialkoefficienter tas fram i enlighet med BFS 2010:28, EKS 7, Avdelning I * 2. Geoteknisk kategori 2 avses. 9 (12)

10 Bäckaskog Norr, Skövde kommun PM Geoteknik Grundläggningsmetod avseende pålar, ger dimensioneringssätt DA2/DA3. Dimensionering av pålar ska utföras avseende konstruktiv bärförmåga och geoteknisk bärförmåga i gränstillstånden STR respektive GEO. 11 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5.Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t e regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. Schaktning i lera kan ske med slänt i lutning 2:1 till ca 3 m djup under den obelastade markytan. Belastas markytan intill schaktet med t e 10 kpa (dock ej närmare släntkrön än 1 m) minskar det tillåtna schaktdjupet till ca 2,5 m. Schakter på mindre yta, t e för plintar och ledningar kan eventuellt ske till större djup än de ovan angivna och får då beräknas för varje enskilt fall. All schaktning skall utföras enligt Arbetsmiljöverkets/ SGI:s handbok Schakta säkert. 12 STABILITET Utifrån rådande topografi och jordlager bedöms ej några stabilitetsproblem föreligga. Detta förutsätter dock att fyllning påbörjas i ravinbotten. 13 GEOTEKNISKA REKOMMENDATIONER Områdets ravin planeras att fyllas upp. Detta arbete ska planeras väl och utföras med eftertanke och med varsamhet. Fyllning skall utföras i lager och med materialval i enlighet med Anläggnings AMA. Syftet med utfyllningen är att möjliggöra en utbyggnad av befintlig lagerhall. Lagerhallen har en befintlig golvninvå på cirka +123,3 medan ravinbotten ligger mellan +113, En utfyllnad kommer att innebära sättningar i underliggande jordlager. Sättningarnas storlek kommer att uppgå till mellan ca 0,2-0,5 m. De största sättningarna bedöms uppkomma inom en tvåårsperiod efter utfyllningen utförts. För att påskynda sättningarna kan eempelvis överlast användas. 10 (12)

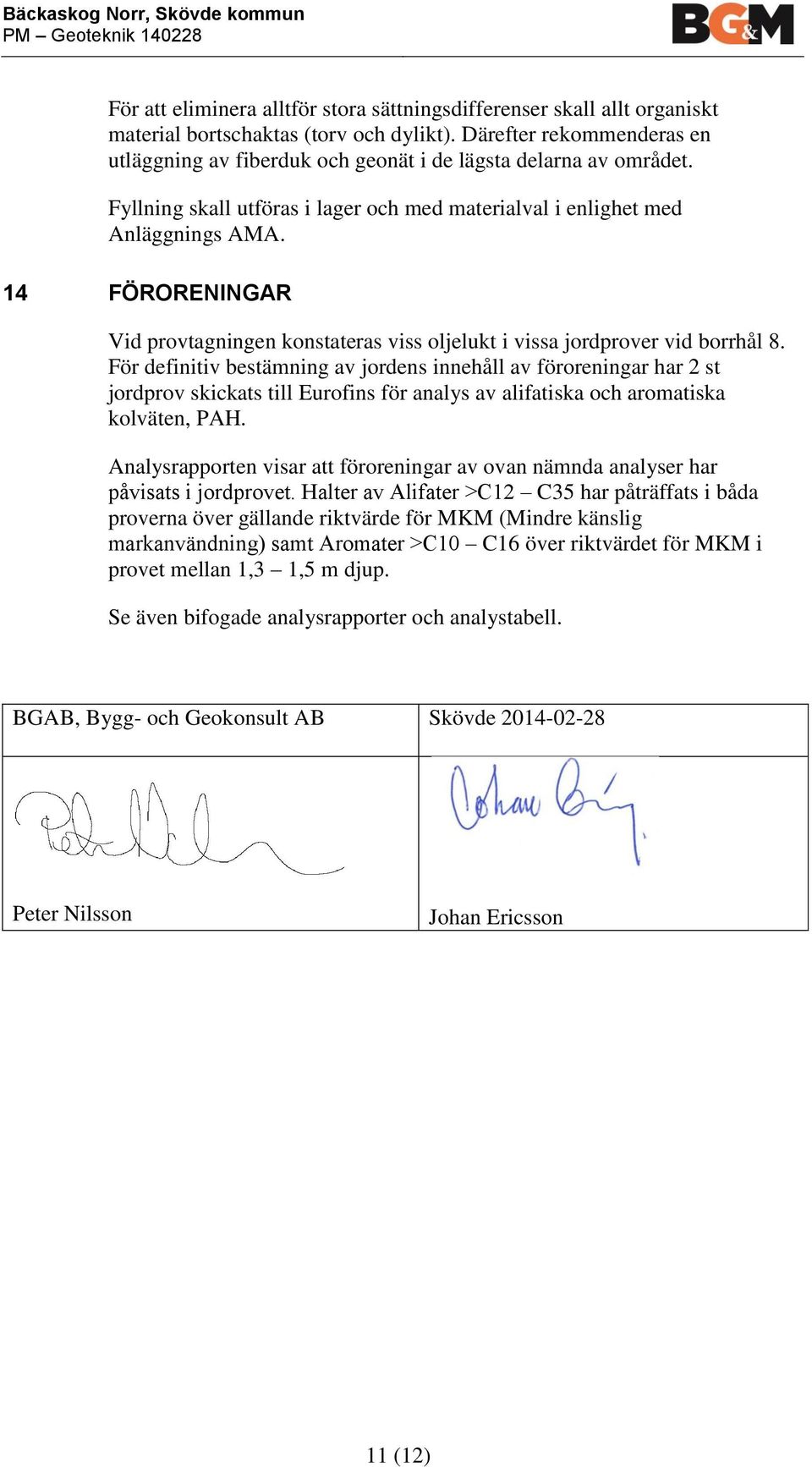

11 Bäckaskog Norr, Skövde kommun PM Geoteknik För att eliminera alltför stora sättningsdifferenser skall allt organiskt material bortschaktas (torv och dylikt). Därefter rekommenderas en utläggning av fiberduk och geonät i de lägsta delarna av området. Fyllning skall utföras i lager och med materialval i enlighet med Anläggnings AMA. 14 FÖRORENINGAR Vid provtagningen konstateras viss oljelukt i vissa jordprover vid borrhål 8. För definitiv bestämning av jordens innehåll av föroreningar har 2 st jordprov skickats till Eurofins för analys av alifatiska och aromatiska kolväten, PAH. Analysrapporten visar att föroreningar av ovan nämnda analyser har påvisats i jordprovet. Halter av Alifater C12 C35 har påträffats i båda proverna över gällande riktvärde för MKM (Mindre känslig markanvändning) samt Aromater C10 C16 över riktvärdet för MKM i provet mellan 1,3 1,5 m djup. Se även bifogade analysrapporter och analystabell. BGAB, Bygg- och Geokonsult AB Skövde Peter Nilsson Johan Ericsson 11 (12)

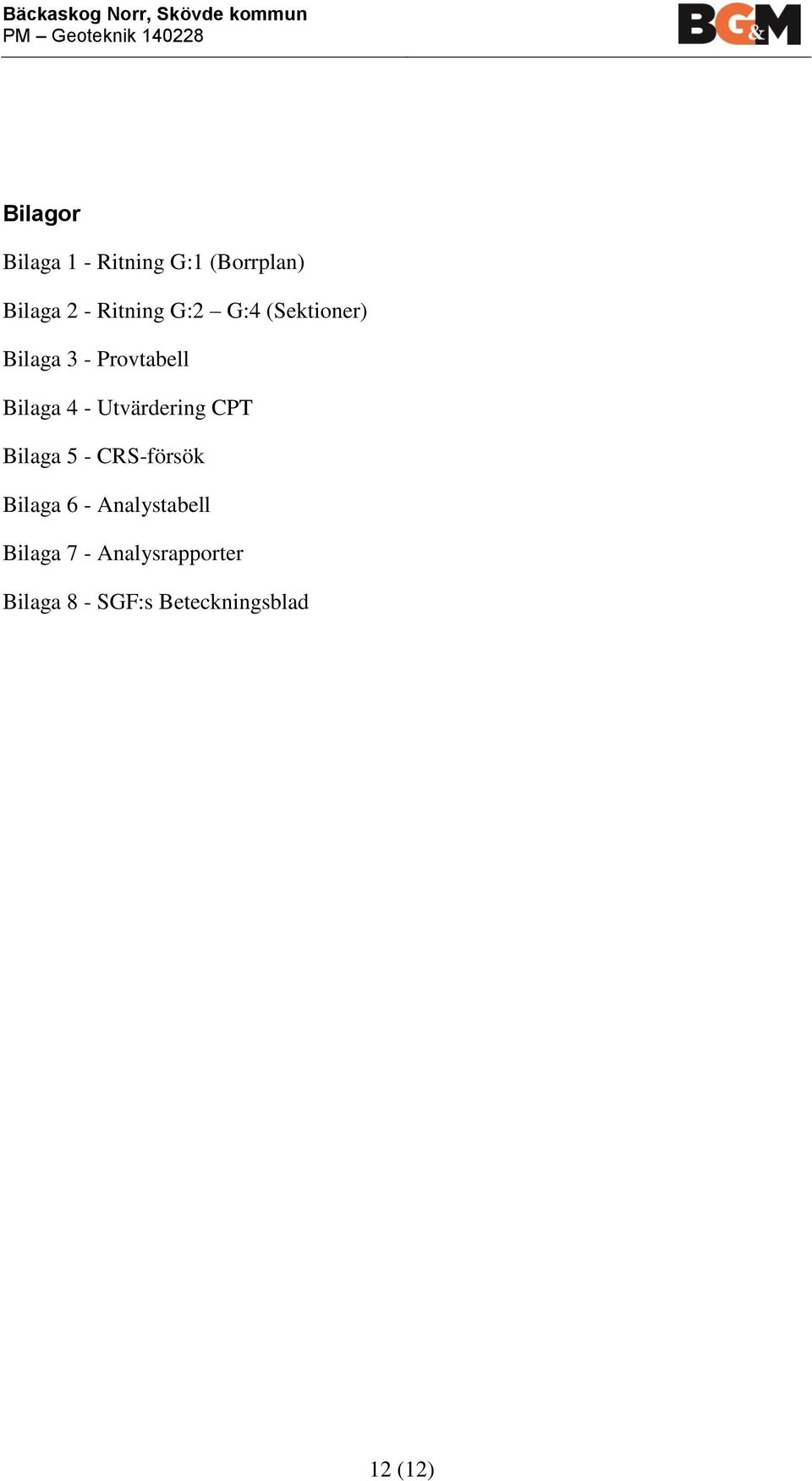

12 Bäckaskog Norr, Skövde kommun PM Geoteknik Bilagor Bilaga 1 - Ritning G:1 (Borrplan) Bilaga 2 - Ritning G:2 G:4 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Utvärdering CPT Bilaga 5 - CRS-försök Bilaga 6 - Analystabell Bilaga 7 - Analysrapporter Bilaga 8 - SGF:s Beteckningsblad 12 (12)

13 Bygg, Geo, Vatten och Miljö

14 τ ρ Bygg, Geo, Vatten och Miljö

15 Bygg, Geo, Vatten och Miljö

16 Bygg, Geo, Vatten och Miljö

17 Sammanställning av LABORATORIEUNDERSÖKNINGAR BGAB Bygg och Geokonsult AB Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning /13 M.B Benämning Uppdrag Laboratorieundersökning M.M Vattenkvot w % Bäckaskog norr Skövde Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 10 Anm Bh1 Uppmätt vy i bh torrt (140213) 0-0,3 Brun mullhaltig siltig LERA rötter B -2,0 Brun sandig varvig SILT / LERA A sanden finns i silten -3,0 Brun sandig lerig SILT A Bh 2 Uppmätt vy i bh torrt (140213) 0-0,3 Brun mullhaltig siltig LERA rötter 4 5B -2,0 Brun rostfl varvig SILT / LERA A -3,0 Brun siltig LERA tjocka siltskikt A Bh 4 Uppmätt vy i bh inga uppgifter (140213) 0-0,1 Mörkbrun grusig sandig MULLJORD väterster -0,4 Brun grusig siltig SAND 2 3B -0,7 Brun ngt sandig SILT B -1,0 Brun rostfl ngt sandig SILT A -2,0 Brun rostfl siltig TORRSKORPELERA siltskikt A -2,3 Brun rostfl varvig SILT / LERA A -3,0 Brun rostfl varvig SILT / LERA A -3,4 Brun ngt grusig sandig siltig LERA A lös -3,6 Brun rostfl grusig siltig LERA siltskikt A fast -4,0 Brungrå rostfl grusig sandig siltig LERA tjocka siltskikt A -5,0 Gråbrun ngt grusig ngt sandig siltig LERA A Bh 5 Uppmätt vy i bh 0,0 mumy (140213) 0-0,7 Brunsvart ngt sandig högförmulltnad TORV A -1,0 Gråsvart högförmulltnad TORV B -1,3 Mörkbrun högförmulltnad TORV B -2,0 Grå gyttjig SILT trärester B -2,7 Grå gyttjig ngt sandig SILT trärester B -3,0 Grå grusig sandig SILT A löst Bh 6 Uppmätt vy i bh 1,40 mumy (140213) 0-0,3 Brun siltig MULLJORD A -1,0 Brun rostfl siltig TORRSKORPELERA siltskikt A -2,0 Brungrå rostfl sandig SILT tjocka lerskikt A finsand -3,0 Grå brun siltig LERA siltskikt A Bh 7 Uppmätt vy i bh 1,9 mumy (140212) 0-0,2 Brun svart mullhaltig SILT rötter tegelrester 4 5B -1,0 Ljusbrun rostfl SILT lerskikt A varvig -2,1 Ljusbrun SILT lerskikt A varvig -3,4 Brun siltig LERA / sandig SILT A kontakt -3,6 Gråbrun varvig SILT / LERA A -4,0 Brungrå ngt sandig siltig LERA A Fortsätt

18 Sammanställning av LABORATORIEUNDERSÖKNINGAR BGAB Bygg och Geokonsult AB Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning /13 M.B Benämning Uppdrag Laboratorieundersökning M.M Vattenkvot w % Bäckaskog norr Skövde Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 10 Anm Bh 8 Uppmätt vy i bh 0,5 mumy (140212) 0-0,3 Mörkbrun mullhaltig grusig sandig SILT rötter 4 5B -0,7 Brun rosfl mullhaltig sandig lerig SILT rötter alla proverna -1,3 Mörkbrun svart TORV luktar olja i olika -1,5 Mörkbrun sandig TORV vätrester grad. -1,8 Grå brun organisk grusig sand SILT lös -2,1 Grå svart ngt grusig sandig SILT -3,0 Mörkgrå grusig sandig SILT lös Bh 9 Uppmätt vy i bh 0,5 mumy (140212) 0-0,2 Brun mullhaltig grusig sandig SILT rötter 4 5B -0,5 Brun rostfl mullhaltig siltig TORRSKORPELERA rötter tegelrester 4 5B -0,8 Mörkbrun organisk ngt grusig sandig SILT B -1,2 Brun ngt grusig siltig SAND tjocka leriga siltskikt 21-2,0 Grå siltig LERA siltskikt A varvig -2,2 Brun ngt grusig ngt sandig siltig LERA A -3,0 Grå siltig LERA sandskikt A Bh 10 Uppmätt vy i bh 0,6 mumy (140212) 0-0,2 Mörkbrun mullhaltig ngt sandig SILT vätrester 4 5B -1,0 Mörkbrun organisk sandig SILT mkt vätrester B -3,0 Grå varvig SILT / LERA vätrester A

19 Sektion/borrhål Djup/nivå Benämning Densitet ρ Vattenkvot W Bh 3 Uppmätt vy i bh 0,7 mumy (140213) 0-0,1 Brun mullhaltig siltig LERA vätrester -0,4 Brun mullhaltig siltig LERA siltskikt trärester -1,0 Mörkbrun gyttjig sandig SILT 68-1,2 Mörkbrun gyttjig siltig LERA vätrester 58-1,6 Svart sandig siltig gyttjig TORV 72-2,0 Brungrå siltig LERA sand- & siltskikt 45-3,0 Grå sandig siltig LERA rötter 42-4,0 Grå lerig SILT lerskikt 46-5,0 Grå lerig SILT lerskikt 60 Konflytgräns W L Sensitivitet enl.konp Skjuvhållfasthet (oreducerad) τ fu kpa *) Omrörd skjuvhållf Korrekt. faktor µ t/m³ % % St tryckprov konprov kpa enl SGI BGAB Bygg och Geokonsult AB Rådmansgatan Skövde 1,83-6,4 Grå lerig SILT lerskikt 1, ,82 0,74 ca 1,5 cm tjocka lerskikt 1,83 1,84-8,0 Grå varvig SILT/LERA 1, ,30 0,81 ca 1,5 cm tjocka lerskikt 1,82 och siltskikt Godkänd den Mari Manderstedt Uppdrag Bäckaskog norr Skövde Sammanställning av LABORATORIEUNDERSÖKNINGAR *) Skjuvhållfastheten, karakteristiskt värde, har utvärderats enl. SGF.s laboratoriekommittè Skjuvhållfastheten har ej reducerats med hänsyn till gyttjehalt eller konflytgräns

20 C P T - sondering Projekt Bäckaskog Norr Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3590 Datum Areafaktor a 0,588 Areafaktor b 0,013 Skalfaktorer 0,70 m 0,70 m 8,86 m 0,70 m my 117,90 m Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Plats Borrhål Datum Normal Glycerin Peter Nilsson 1-tonsspets Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Skövde Portryck Friktion Spetstryck 405,60 393,90-11,70 (ingen) (ingen) (ingen) Bedömd sonderingsklass 79,60 79,80 0,20 7,48 7,52 0,04 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 0,70 Portryck (kp 0,00 Djup (m) Djup (m) Från Till 0,00 0,10 0,10 0,40 0,40 0,70 0,70 1,00 1,00 2,00 2,00 2,30 2,30 3,00 3,00 3,40 3,40 3,60 3,60 4,00 4,00 5,00 Densitet (ton/m 3 ) 1,80 1,90 1,90 1,90 1,80 1,80 1,80 1,80 1,80 1,80 1,80 Flytgräns 0,39 0,42 Jordart gr sa Mu gr si Sa (s Si (s Si Crust varvig Si/Le varvig Si/Le (gr) sa si Le gr si Le gr sa si Le (gr) (s si Le Anmärkning \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt.cpw

21 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Bäckaskog Norr BGAB Peter Nilsson 0,70 m 0,70 m 8,86 m 0,70 m my 117,90 m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Normal Glycerin Borrhål Datum 1-tonsspets 3590 Skövde Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa ,0 Uppmätt portryck, u, kpa Totalt spetstryck, q 0,5 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa 1, q,mpa 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Djup (m) 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt.cpw

22 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 0,70 m 0,70 m 8,86 m 0,70 m Referens Nivå vid referens Förborrat material Geometri my 117,90 m Normal Vätska i filter Glycerin Borrpunktens koord. Utrustning 1-tonsspets Sond nr 3590 Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Spetstryck q t (MP Friktion f t (kp Portryck u, u o, u (kp Friktionskvot R ft (%) Portrycksparameter B q ,0 0,2 0,4 0 Lutning (grader) U U o 3 U 4 U o Djup (m) 5 U U o 6 U 7 U o U 8 U \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt.cpw

23 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 117,90 m 0,70 m 0,70 m Förborrningsdjup Förborrat material Utrustning Geometri 0,70 m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Klassificering gr sa Mu gr si Sa Odränerad skjuvhållfasthet fu (kp Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MP (s Si Crust 2 varvig Si/Le 3 (gr) sa si Le Djup (m) gr si Le gr sa si Le (gr) (s si Le Si Sa L Si Sa v L L Si v L () () () () () + o + o + o + o + o + o + o + o Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 7 8 Cl Si Cl Si Cl M v L L M v L L M NCSi NCSi NCSi () () () () + o + o + o + o Sa H L + o \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt.cpw

24 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 117,90 m 0,70 m 0,70 m Förborrningsdjup Förborrat material Utrustning Geometri 0,70 m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Klassificering gr sa Mu gr si Sa Effektivtryck (kp Odränerad skjuvhållfasthet fu (kp (s Si Crust 2 varvig Si/Le 3 (gr) sa si Le gr si Le Djup (m) 4 5 gr sa si Le (gr) (s si Le Si Sa L Si Sa v L o o o o o o o () () 6 Si L v L () () () 7 8 Cl Si Cl Si Cl M v L L M v L L M NCSi NCSi NCSi () () () () Sa H L \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt.cpw

25 C P T - sondering Projekt Bäckaskog Norr Djup (m) Från Till 0,00 0,10 0,40 0,70 0,90 1,10 1,30 1,50 1,70 1,90 2,10 2,30 2,50 2,70 2,90 3,10 3,30 3,50 3,70 3,90 4,10 4,30 4,50 4,70 4,90 5,10 5,30 5,50 5,70 5,90 6,10 6,30 6,50 6,70 6,90 7,10 7,30 7,50 7,70 7,90 8,10 8,30 8,50 8,70 0,10 0,40 0,70 0,90 1,10 1,30 1,50 1,70 1,90 2,10 2,30 2,50 2,70 2,90 3,10 3,30 3,50 3,70 3,90 4,10 4,30 4,50 4,70 4,90 5,10 5,30 5,50 5,70 5,90 6,10 6,30 6,50 6,70 6,90 7,10 7,30 7,50 7,70 7,90 8,10 8,30 8,50 8,70 8,75 Klassificering gr sa Mu gr si Sa (s Si (s Si (s Si Crust Crust Crust Crust Crust varvig Si/Le varvig Si/Le varvig Si/Le varvig Si/Le (gr) sa si Le (gr) sa si Le gr si Le gr sa si Le gr sa si Le (gr) (s si Le (gr) (s si Le (gr) (s si Le (gr) (s si Le (gr) (s si Le Si L Sa L Si L Sa v L Si L Si L Si v L Cl M Cl M Cl M Cl M Si v L Si L Cl M Si v L Si L Cl M Cl M Cl H Sa L NCSi NCSi NCSi NCSi NCSi NCSi NCSi NCSi t/m 3 1,80 1,90 1,90 1,90 1,90 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,70 1,80 1,70 1,70 1,70 1,70 1,60 1,85 1,85 1,85 1,85 1,60 1,70 1,85 1,60 1,70 1,85 1,85 1,90 1,80 w L 0,39 0,39 0,42 0,42 0,42 0,42 0,42 fu kpa ((-6897,8)) (58,2) (47,0) (50,0) (52,5) (37,8) (36,4) (29,0) 24,8 24,0 23,9 26,0 28,6 39,0 49,1 ((72,7)) ((92,8)) ((103,6)) ((104,6)) ((50,4)) (40,3) (45,4) (41,6) (45,9) ((55,5)) ((80,1)) (52,8) ((61,8)) ((130,5)) (70,7) (64,5) (107,4) Plats Borrhål Datum o 36,1 (32,4) 33,7 (32,6) 35,1 0,9 4,6 10,2 14,6 18,3 22,2 25,7 29,2 32,8 36,3 39,8 43,4 46,9 50,4 54,0 57,5 61,0 64,5 68,1 71,6 75,1 78,7 82,2 85,7 89,2 92,6 96,0 99,4 102,7 106,0 109,3 112,7 116,3 119,9 123,6 126,9 130,2 133,7 137,0 140,3 143,8 147,4 151,1 153,4 Skövde vo ' vo ' c kpa kpa kpa 0,9 4,6 10,2 13,6 15,3 17,2 18,7 20,2 21,8 23,3 24,8 26,4 27,9 29,4 31,0 32,5 34,0 35,5 37,1 38,6 40,1 41,7 43,2 44,7 46,2 47,6 49,0 50,4 51,7 53,0 54,3 55,7 57,3 58,9 60,6 61,9 63,2 64,7 66,0 67,3 68,8 70,4 72,1 73,1 177,0 168,7 159,8 175,7 195,8 286,0 378, Sida 1 av 1 OCR I D E M OC M NC % MPa MPa MPa 1,00 1,00 1,00 1,00 1,00 1,00 1,00 4,98 4,55 4,14 4,38 4,70 6,62 8,45 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 47,6 27,4 45,8 4,9 13,8 6,0 7,4 6,7 6,7 3,7 4,0 5,5 4,4 8,3 15,9 5,7 17,5 7,2 8,9 8,0 8,1 4,2 4,7 6,5 5,2 10,2 20,4 4,6 14,0 5,8 7,1 6,4 6,5 3,4 3,7 5,2 4,1 8,1 16,3 \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt.cpw

26 C P T - sondering Projekt Bäckaskog Norr Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3590 Datum Areafaktor a Areafaktor b Skalfaktorer 0.70 m 0.70 m 8.86 m 1.00 m my m Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Plats Borrhål Datum Normal Glycerin Peter Nilsson 1-tonsspets Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Skövde Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 1.00 Portryck (kp 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart gr sa Mu gr si Sa (s Si (s Si Crust varvig Si/Le varvig Si/Le (gr) sa si Le gr si Le gr sa si Le (gr) (s si Le Anmärkning \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 4.cpw

27 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Bäckaskog Norr BGAB Peter Nilsson 0.70 m 0.70 m 8.86 m 1.00 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Normal Glycerin Borrhål Datum 1-tonsspets 3590 Skövde Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 0.5 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa Djup (m) \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 4.cpw

28 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 0.70 m 0.70 m 8.86 m 1.00 m Referens Nivå vid referens Förborrat material Geometri my m Normal Vätska i filter Glycerin Borrpunktens koord. Utrustning 1-tonsspets Sond nr 3590 Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Spetstryck q t (MP Friktion f t (kp Portryck u, u o, u (kp Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) U U o 3 U 4 U o Djup (m) 5 U U o 6 U 7 U o U 8 U \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 4.cpw

29 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 1.00 m 0.70 m Förborrningsdjup Förborrat material Utrustning Geometri 0.70 m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Klassificering gr sa Mu gr si Sa Odränerad skjuvhållfasthet fu (kp Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MP (s Si () () + o + o Crust 2 varvig Si/Le 3 (gr) sa si Le Djup (m) gr si Le gr sa si Le (gr) (s si Le Si Sa L Si Sa v L L Si v L () () () () () + o + o + o + o + o + o + o + o Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 7 8 Cl Si Cl Si Cl M v L L M v L L M NCSi NCSi NCSi () () () () + o + o + o + o Sa H L + o \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 4.cpw

30 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 1.00 m 0.70 m Förborrningsdjup Förborrat material Utrustning Geometri 0.70 m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Klassificering gr sa Mu gr si Sa Effektivtryck (kp Odränerad skjuvhållfasthet fu (kp (s Si () () Crust 2 varvig Si/Le 3 (gr) sa si Le gr si Le Djup (m) 4 5 gr sa si Le (gr) (s si Le Si Sa L Si Sa v L o o o o o o o () () 6 Si L v L () () () 7 8 Cl Si Cl Si Cl M v L L M v L L M NCSi NCSi NCSi () () () () Sa H L \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 4.cpw

31 C P T - sondering Projekt Bäckaskog Norr Djup (m) Från Till Klassificering gr sa Mu gr si Sa (s Si (s Si (s Si Crust Crust Crust Crust Crust varvig Si/Le varvig Si/Le varvig Si/Le varvig Si/Le (gr) sa si Le (gr) sa si Le gr si Le gr sa si Le gr sa si Le (gr) (s si Le (gr) (s si Le (gr) (s si Le (gr) (s si Le (gr) (s si Le Si L Sa L Si L Sa v L Si L Si L Si v L Cl M Cl M Cl M Cl M Si v L Si L Cl M Si v L Si L Cl M Cl M Cl H Sa L NCSi NCSi NCSi NCSi NCSi NCSi NCSi NCSi t/m w L fu kpa (( )) ((82.6)) ((168.1)) (58.3) (47.1) (50.1) (52.7) (38.0) (36.5) (29.1) ((72.9)) ((93.0)) ((103.7)) ((104.8)) ((50.5)) (40.4) (45.6) (41.8) (46.1) ((55.6)) ((80.2)) (53.0) ((62.0)) ((130.7)) (70.8) (64.7) (107.6) Plats Borrhål Datum o (38.0) 36.1 (32.3) 33.6 (32.5) Skövde vo ' vo ' c kpa kpa kpa Sida 1 av 1 OCR I D E M OC M NC % MPa MPa MPa \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 4.cpw

32 C P T - sondering Projekt Bäckaskog Norr Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3590 Datum Areafaktor a Areafaktor b Skalfaktorer 0.00 m 0.00 m 2.36 m 0.00 m my m Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Plats Borrhål Datum Normal Glycerin Peter Nilsson 1-tonsspets Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Skövde Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 0.00 Portryck (kp 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart P Med P Med P Med gy Si gy (s Si gr sa Si Anmärkning \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 5.cpw

33 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Bäckaskog Norr BGAB Peter Nilsson 0.00 m 0.00 m 2.36 m 0.00 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Normal Glycerin Borrhål Datum 1-tonsspets 3590 Skövde q,mpa Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t MPa Registrerat spetstryck, q c MPa 0.2 Registrerad mantelfriktion, f s, kpa Djup (m) \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 5.cpw

34 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 0.00 m 0.00 m 2.36 m 0.00 m Referens Nivå vid referens Förborrat material Geometri my m Normal Vätska i filter Glycerin Borrpunktens koord. Utrustning 1-tonsspets Sond nr 3590 Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Spetstryck q t (MP Friktion f t (kp Portryck u, u o, u (kp Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) U U o U 1.0 U o Djup (m) U U o 1.6 U 1.8 U o 2.0 U 2.2 \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 5.cpw

35 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 0.00 m 0.00 m Förborrningsdjup Förborrat material Utrustning Geometri 0.00 m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Klassificering Odränerad skjuvhållfasthet fu (kp Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MP P Med o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad Djup (m) () + o 1.6 gy Si () + o 1.8 () + o 2.0 gy (s Si () + o 2.2 () + o \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 5.cpw

36 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 0.00 m 0.00 m Förborrningsdjup Förborrat material Utrustning Geometri 0.00 m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Bäckaskog Norr Skövde Klassificering Effektivtryck (kp Odränerad skjuvhållfasthet fu (kp P Med Djup (m) () 1.6 gy Si () 1.8 () 2.0 gy (s Si () 2.2 () \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 5.cpw

37 C P T - sondering Projekt Bäckaskog Norr Djup (m) Från Till Klassificering P Med P Med P Med P Med P Med P Med P Med P Med gy Si gy Si gy Si gy (s Si gy (s Si t/m w L fu kpa ((15.1)) ((16.5)) ((136.6)) ((64.2)) ((301.3)) Plats Borrhål Datum o (31.9) (31.3) (38.3) (35.9) (38.6) Skövde vo ' vo ' c kpa kpa kpa Sida 1 av 1 OCR I D E M OC M NC % MPa MPa MPa \\ \gemensam\Nya BGM\Projekt\R, S\Skövde kommun\2014\swerotec\cpt bh 5.cpw

38 Ramböll Sverige AB, Division Syd Vädursgatan 6 BOX 5343, GÖTEBORG Tel geolab.goteborg@ramboll.se Datum Lennart Nilsson Sektion/borrhål Djup/nivå Jordart Densitet t/m³ Vattenkvot w % Uppdrag : Uppdragsnummer : C kpa M L kpa L kpa M Sammanställning av CRS Skövde Bäckaskog norr C V m 2 /s k i m/s k 3 3,4 v Si/Le 1, ,3 8,3E-07 3,5E-09 1,5

39 Redovisning av ödometerförsök, CRS-försök Projekt: Skövde Bäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 3,4 m Ödometer nr: 1 Densitet: 1,82 t/m 3 Vattenkvot: 23,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Provhöjd: 20 mm Def.hastighet: 0,70 %/h Effektivt vertikaltryck, ' v, [kpa] ,0E- 10 ' v 1,0E ,0E- 8 [%] c v [m 2 /s] 1,0E ,0E- 6 c v 60 1,0E Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. ' c, kpa M L, kpa ' L, kpa M' c v, min, m 2 /s k i, m/s k ,3 8,3E-7 3,5E-9 1,5 Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFA13372.crs (4)

40 Utvärdering av modultal och kontroll av portryck Projekt: Skövde Bäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 3,4 m Ödometer nr: 1 Densitet: 1,82 t/m 3 Vattenkvot: 23,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Provhöjd: 20 mm Def.hastighet: 0,70 %/h Effektivt vertikaltryck, ' v, [kpa] M M [MPa] u [kpa] b u 0 b Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' ' L, kpa Anm. 23,3 130 Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFA13372.crs (4)

41 Utvärdering av permeabilitet Projekt: Skövde Bäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 3,4 m Ödometer nr: 1 Densitet: 1,82 t/m 3 Vattenkvot: 23,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Permeabilitet, k, [m/s] Provhöjd: 20 mm Def.hastighet: 0,70 %/h 1,0E-12 1,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS k i, m/s k 3,5E-9 1,5 Anm. Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFA13372.crs (4)

42 Utvärdering av förkonsolideringstryck och linjär modul Projekt: Skövde Bäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 3,4 m Ödometer nr: 1 Densitet: 1,82 t/m 3 Vattenkvot: 23,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Provhöjd: 20 mm Def.hastighet: 0,70 %/h Effektivt vertikaltryck, ' v, [kpa] ' v 10 [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. 300 ' c, kpa M L, kpa ' L, kpa Anm Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFA13372.crs (4)

43 Redovisning av ödometerförsök, CRS-försök Projekt: Skövde Böäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 8,0 m Ödometer nr: 2 Densitet: 2 t/m 3 Vattenkvot: 30,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Provhöjd: 20 mm Def.hastighet: 0,63 %/h Effektivt vertikaltryck, ' v, [kpa] ,0E- 10 ' v 1,0E ,0E- 8 [%] c v [m 2 /s] 1,0E ,0E c v 1,0E Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. ' c, kpa M L, kpa ' L, kpa M' c v, min, m 2 /s k i, m/s k Anm. Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFB13373.crs (4)

44 Utvärdering av modultal och kontroll av portryck Projekt: Skövde Böäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 8,0 m Ödometer nr: 2 Densitet: 2 t/m 3 Vattenkvot: 30,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Provhöjd: 20 mm Def.hastighet: 0,63 %/h Effektivt vertikaltryck, ' v, [kpa] M M [MPa] u [kpa] b u 0 b Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' ' L, kpa Anm. Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFB13373.crs (4)

45 Utvärdering av permeabilitet Projekt: Skövde Böäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 8,0 m Ödometer nr: 2 Densitet: 2 t/m 3 Vattenkvot: 30,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Permeabilitet, k, [m/s] Provhöjd: 20 mm Def.hastighet: 0,63 %/h 1,0E-12 1,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS k i, m/s k Anm. Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFB13373.crs (4)

46 Utvärdering av förkonsolideringstryck och linjär modul Projekt: Skövde Böäckaskog norr Uppdragsnummer: Uppdragsgivare: BGM Datum/Sign: Löp-nr/Gransk.: / LN Sektion/borrhål: 3 Djup: 8,0 m Ödometer nr: 2 Densitet: 2 t/m 3 Vattenkvot: 30,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: Varvig Silt / Lera Provhöjd: 20 mm Def.hastighet: 0,63 %/h Effektivt vertikaltryck, ' v, [kpa] ' v 10 [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. 300 ' c, kpa M L, kpa ' L, kpa Anm. Ramböll Sverige AB Bo 5343, Göteborg, Telefon Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFB13373.crs (4)

47 Bäckaskog norr, Skövde Tabell 1a Analysresultat på jordprover tagna ,vid Bäckaskog norr, Skövde. Redovisning av halter och jmf med riktvärden, mg/kg TS. Parameter Prov Riktvärde* 1 Bh 8 1,3-1,5 m Bh 8 1,5-1,8 m KM mg/kg TS MKM mg/kg TS Torrsubstans 22,90% 60,40% Alifater och aromater Alifater >C5-C Alifater >C8-C Alifater >C10-C Alifater >C12-C Alifater >C16-C Aromater >C8-C10 enl NV < 10 < Aromater >C10-C16 enl NV Metylkrysener/benzo( antracener 1,3 1 Metylpyren/fluoranten er 3,4 2,2 Aromater >C16-C35 4,9 3,

48 Parameter Prov Riktvärde* 1 KM mg/kg TS MKM mg/kg TS Oljetyp Diesel, ospec Motorolja, ospec PAH Benzo(antracen 0,38 0,52 Krysen 0,57 1 Benzo(b,k)fluoranten 0,8 0,95 Benzo(pyren 0,31 0,3 Indeno(1,2,3- cd)pyren/ 0,19 0,17 Dibenzo(a,h)antracen Summa cancerogena 0,047 0,043 PAH 2,3 3 Naftalen 0,14 0,43 Acenaftylen 0,28 0,13 Fluoren 1,3 0,3 Acenaften 0,54 0,13 Fenantren 1,5 0,91 Antracen 0,52 0,43 Fluoranten 1,6 1,2 Pyren 1,3 1,6

49 Parameter Prov Riktvärde* 1 KM mg/kg TS MKM mg/kg TS Benzo(g,h,i)perylen 0,19 0,26 Summa övriga PAH 7,4 5,5 Summa PAH med låg molekylvikt 0,97 0, Summa PAH med medelhög molekylvikt Summa PAH med hög 6,2 4, molekylvikt 2,5 3, Noter för tabell 1: *1 Riktvärden enligt Naturvårdsverket riktlinjer , generella riktvärden för förorenad mark. Riktvärde anges för Känslig Markanvändning (KM) och Mindre känslig markanvändning (MKM). < Innebär halter under laboratoriets detetektionsgräns. Rödmarkerad innebär att aktuellt riktvärde för MKM överskrids. Gulmarkerad innebär att aktuellt riktvärde för KM överskrids.

50 Eurofins Environment Sweden AB (Lidköping) Bo 887 Sjöhagsg. 3 SE Lidköping Tlf: Fa: BGAB Bygg- och Geokonsult AB Mari Manderstedt Rådmansgatan SKÖVDE AR-14-SL EUSELI Í%R%^ÂÂK0ÇJÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: Swerotec Bh8 1,3-1,5 m Skövde Djup (m) Provtagare 1,3-1,5 Marie Manderstedt Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 22.9 % 5% SS EN Alifater >C8-C10 80 mg/kg Ts LidMiljö.0A * Alifater >C10-C mg/kg Ts 20% LidMiljö.0A Alifater >C12-C mg/kg Ts 20% LidMiljö.0A Alifater >C16-C mg/kg Ts 20% LidMiljö.0A Aromater >C8-C10 < 10 mg/kg Ts LidMiljö.0A * Aromater >C10-C mg/kg Ts 20% LidMiljö.0A Metylkrysener/benzo(antracener 1.3 mg/kg Ts 25% LidMiljö.0A Metylpyren/fluorantener 3.4 mg/kg Ts 25% LidMiljö.0A Aromater >C16-C mg/kg Ts LidMiljö.0A Oljetyp Diesel. ospec * Benso(antracen 0.38 mg/kg Ts 25% LidMiljö.0A Krysen 0.57 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 0.80 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.31 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.19 mg/kg Ts 25% LidMiljö.0A Dibenso(a,h)antracen mg/kg Ts 25% LidMiljö.0A Summa cancerogena PAH 2.3 mg/kg Ts LidMiljö.0A Naftalen 0.14 mg/kg Ts 25% LidMiljö.0A Acenaftylen 0.28 mg/kg Ts 25% LidMiljö.0A Acenaften 0.54 mg/kg Ts 25% LidMiljö.0A Fluoren 1.3 mg/kg Ts 25% LidMiljö.0A Fenantren 1.5 mg/kg Ts 25% LidMiljö.0A Antracen 0.52 mg/kg Ts 25% LidMiljö.0A Fluoranten 1.6 mg/kg Ts 25% LidMiljö.0A Pyren 1.3 mg/kg Ts 25% LidMiljö.0A Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

51 AR-14-SL EUSELI Í%R%^ÂÂK0ÇJÎ Benzo(g,h,i)perylen 0.19 mg/kg Ts 25% LidMiljö.0A Summa övriga PAH 7.4 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt 0.97 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 6.2 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 2.5 mg/kg Ts LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Kopia till: Peter Nilsson Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2
