1 PM Geoteknik Kv. Munin Skara Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilsson, Johan Ericsson Rådmansgatan Skövde

2 Kv. Munin, Skara Kommun PM - Geoteknik Innehåll 1 UPPDRAG ORIENTERING GEOTEKNISKA UNDERSÖKNINGAR Tidigare undersökningar... Fel! Bokmärket är inte definierat. 3.2 Utförda undersökningar... Fel! Bokmärket är inte definierat. 4 MARKFÖRHÅLLANDEN GEOHYDROLOGI TJÄLFARLIGHET RADON... Fel! Bokmärket är inte definierat. 8 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING STABILITET GEOTEKNISKA REKOMMENDATIONER... 7 Bilagor (8)

3 Kv. Munin, Skara Kommun PM - Geoteknik UPPDRAG I samband med upprättande av detaljplan för kvarteret Munin i Skara har BGAB, Bygg- och Geokonsult AB av Skara kommun fått i uppdrag att utföra en översiktlig geoteknisk undersökning för området. Syftet med undersökningen var att utreda de geotekniska förhållandena inför planerad byggnation. Den planerade byggnationen kommer att omfatta byggande av bostäder och handel. 2 ORIENTERING Undersökningsområdet omfattar fastigheten kvarteret Munin (före detta del av S:t Anne Äng) i Skara och utgörs av en yta på cirka 1800 kvm. Området är beläget mellan Sven Hofsgatan S:t Larsgatan och Skaraborgsgatan i centrala Skara. 3 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Magnus Green, BGAB. Den består av följande undersökningar: 4 st trycksonderingspunkter (borrvagn typ GM50) 1 st CPT-sonderingspunkt Tagning av störda jordprov med skruvborr i 4 punkter Montering av 1 st grundvattenrör 2 st asfaltsprov (PAH 16) Registrering av vattenytor Inmätning av borrpunkterna har utförts med GPS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på BGAB:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, konflytgräns, vattenkvot, tjälfarlighetsklass och materialtyp. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G:1 - G:2 samt i provtabell, utvärdering CPT samt analysrapport. 4 MARKFÖRHÅLLANDEN Området utgörs huvudsakligen av parkmark en del av området utgörs dock av en parkeringsyta. Marken är relativt plan inom området. De avvägda nivåerna vid borrhålen varierar mellan +112, ,2. 3 (8)

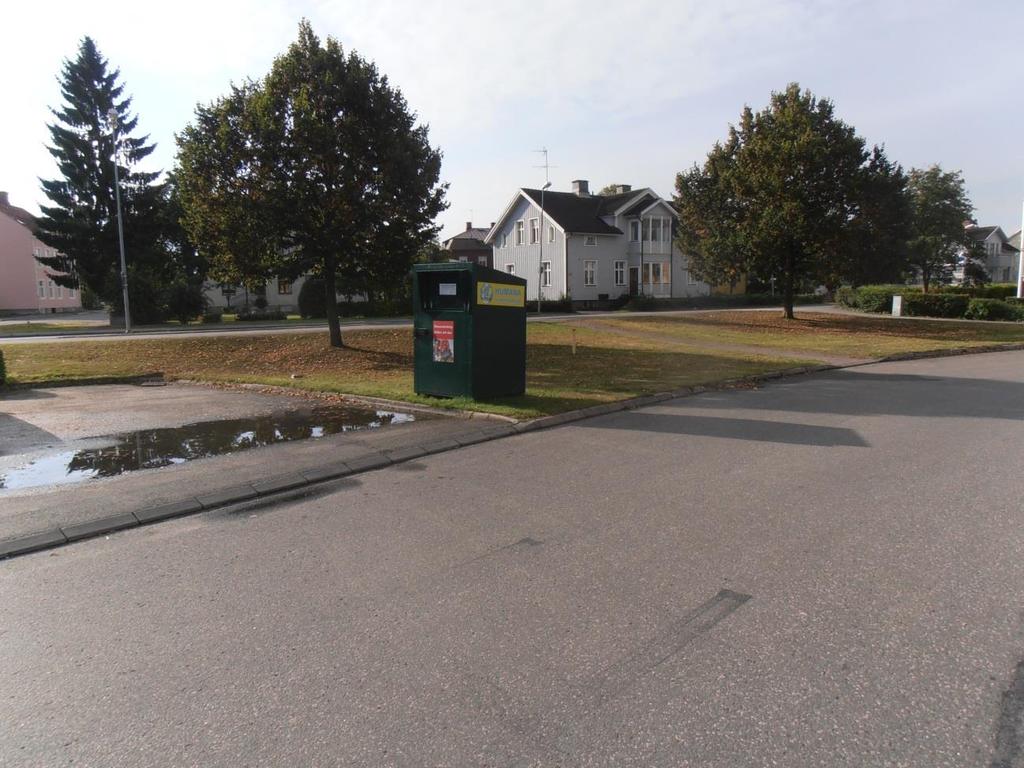

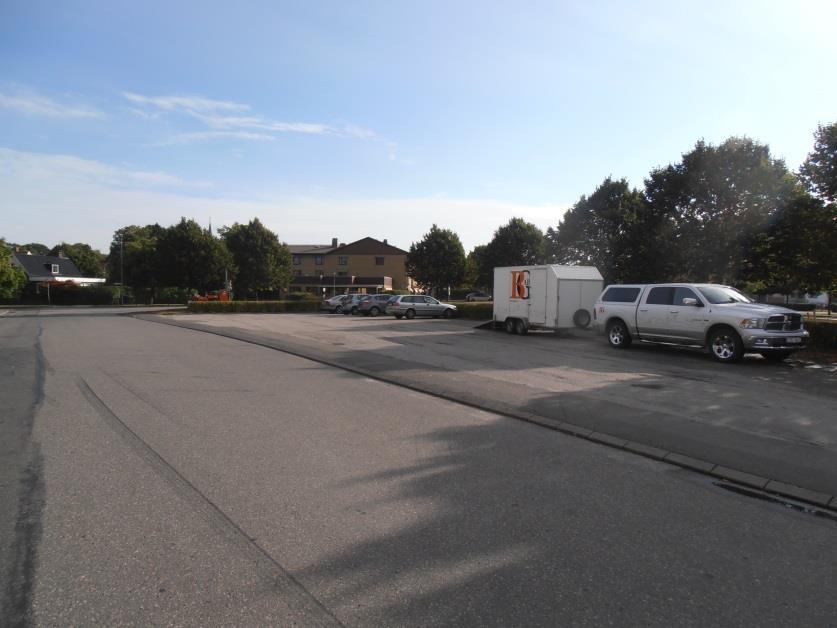

4 Kv. Munin, Skara Kommun PM - Geoteknik Vy mot södra delen Vy mot parkeringen Skaraborgsgatan i bakgrunden 4 (8)

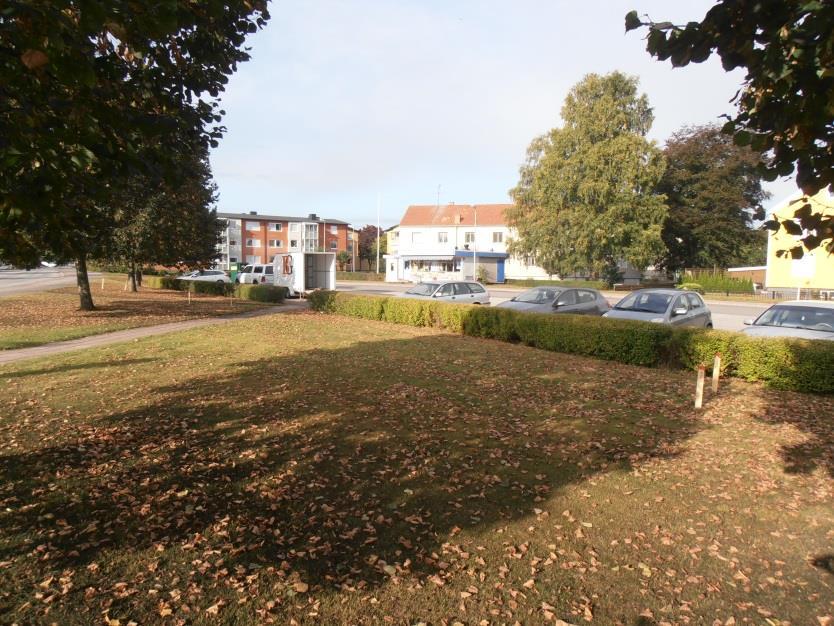

5 Kv. Munin, Skara Kommun PM - Geoteknik Vy mot S:t Larsgatan Jorden består under ytskiktet av finsediment, såsom silt och lera, som direkt eller via skikt av friktionsjord, vilar på för utförda sonderingar fast botten troligen morän, block, berg eller fast lagrad friktionsjord. Ytskiktet består i provtagningspunkterna av fyllning (grusig mullhaltig sandig silt/ grusig sand) till mellan 0,2-0,6 m djup. Underliggande fyllning utgörs av grusig mullhaltig sandig silt/ grusig siltig sand/ grusig sandig siltig lera ner till mellan 0,7 1,5 m djup. Finsedimenten utgörs av silt och lera. Leran och silten är överst utbildad som torrskorpa ner till i huvudsak mellan 2 3 m djup. Leran är siltig. Lerans mäktighet bedöms understiga 4 m. Leran bedöms som halvfast medan underliggande friktionsjord bedöms som fast lagrad. Utförda sonderingars nedträngningsdjup varierade mellan 3,6 och 5,4 m. 5 GEOHYDROLOGI Det har ej påträffats något grundvatten i de öppna provtagningspunkterna eller i det öppna grundvattenröret. Detta tyder på att grundvattenströmningen är långsam i jorden. 6 TJÄLFARLIGHET Den siltiga leran bedöms tillhöra tjälfarlighetsklass 4 och materialgrupp 5A enligt AMA Anläggning. 7 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) Med hänsyn till de tätare jordlagren (leran) inom området bedöms LOD genom infiltration som mindre lämpligt. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar är att föredra. 5 (8)

6 Kv. Munin, Skara Kommun PM - Geoteknik SÄTTNINGAR Enligt utvärderad CPT-sondering är underliggande lera överkonsoliderad. Det ska beaktas att belastningsökning som ger upphov till sättningar kan förutom belastning från byggnad även utgöras av fyllning och/eller orsakas av grundvattensänkning. Exempelvis ger 1 m grundvattensänkning upphov till en motsvarande belastningsökning på 10 kpa. Lerans skjuvhållfasthet har bestämts utifrån utvärderade CPT-sonderingar. Lerans okorrigerade skjuvhållfasthet har uppmätts till kpa enligt CPT-utvärderingen. Den naturliga vattenkvoten i leran varierar i upptagna jordprover mellan 26 och 41 %. Konflytgränsen ligger i upptagna jordprover på 52 %. 9 GRUNDLÄGGNING Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt BKR geoteknikklass GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 100 kpa i nuvarande markyta, tryckökningen begränsas dock till 70 kpa 3 m under befintlig markyta. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. 10 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5.Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. Schaktning i lera kan ske med slänt i lutning 2:1 till ca 3,5 m djup under den obelastade markytan. Belastas markytan intill schaktet med t ex 10 kpa (dock ej närmare släntkrön än 1 m) minskar det tillåtna schaktdjupet till ca 3 m. Schakter på mindre yta, t ex för plintar och ledningar kan eventuellt ske till större djup än de ovan angivna och får då beräknas för varje enskilt fall. 11 STABILITET Det bedöms ej att föreligga några stabilitetsproblem inom området. 6 (8)

7 Kv. Munin, Skara Kommun PM - Geoteknik FÖRORENINGAR 2 st asfaltsprov från området har analyserats, de visar att asfalten inte utgör farligt avfall eller innehåller stenkolstjära. Halterna av PAH är generellt låga, även om asfalten har något högre halter av PAHhög (överskrider riktvärde för mindre än ringa risk vid återanvändning av avfall 1 ). Not: 1 Riktvärde vid återanvändning av avfall vid anläggningsändamål, Naturvårdsverket Handbok 2010:1. 13 GEOTEKNISKA REKOMMENDATIONER Det skall observeras att undersökningen är översiktlig. Detaljerade undersökningar erfordras för planerad byggnation. BGAB, Bygg- och Geokonsult AB Skövde Peter Nilsson Johan Ericsson 7 (8)

8 Kv. Munin, Skara Kommun PM - Geoteknik BILAGOR Bilaga 1 - Ritning G:1 (Borrplan) Bilaga 2 - Ritning G:2 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Utvärdering CPT Bilaga 5 - Analysrapporter asfalt Bilaga 6 - SGF:s Beteckningsblad 8 (8)

9 B 11 B 3 A B 2 S:t Larsgatan S:T ANNE ÄNG BGAB Bygg och Geokonsult AB

10 BGAB Bygg och Geokonsult AB

11 BGAB Bygg och Geokonsult AB Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning M.G & E.S Benämning Uppdrag Laboratorieundersökning M.M Vattenkvot w % Sammanställning av LABORATORIEUNDERSÖKNINGAR Konflytgräns w L % Kv. Munin Skara Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA - 10 Bh 1 Uppmätt vy i bh torrt (130925) 0,0-0,4 Brun FYLLNING / grus mulljord sand silt / -0,7 Mörkbrun FYLLNING / tegel grus mulljord sand silt / -1,5 Mörkbrun rostfl sulfidfl siltig TORRSKORPELERA växtrester A -2,0 Brun rostfl siltig TORRSKORPELERA A -3,2 Brungrå rostfl siltig TORRSKORPELERA A -3,5 Brungrå ngt grusig siltig SAND tjocka lerskikt B -4,0 Brun svart ngt grusig siltig SAND lerskikt B söndervittrat sten Anm Bh 2 Uppmätt vy i bh torrt (130925) 0,0-0,2 Brun FYLLNING / grus mulljord sand silt / -0,5 Brun FYLLNING / grus silt sand / -1,0 Mörkbrun rostfl FYLLNING / siltig torrskorpelera / -1,5 Mörkbrun rostfl FYLLNING / tegel siltig torrskorpelera / 28-2,0 Brun rostfl siltig TORRSKORPELERA A -2,6 Brun rostfl siltig TORRSKORPELERA A -3,0 Brun siltig SAND lerskikt B Bh 3 Uppmätt vy i bh torrt (130925) 0,0-0,6 Brun FYLLNING / grus mulljord silt sand / stenkross -1,1 Mörkbrun FYLLNING / tegel grus sand silt lera / hårt packad -2,0 Brun rostfl siltig TORRSKORPELERA A -2,7 Brun siltig LERA A fast -3,0 Brun siltig LERA A fast -3,8 Brun siltig LERA A Bh 4 Uppmätt vy i rör torrt (130925) 0,0-0,4 Brun FYLLNING / grus sand / -1,0 Brun FYLLNING / tegel grus sand mulljord silt lera / -2,0 Brun rostfl siltig TORRSKORPELERA A -2,6 Brun rostfl siltig TORRSKORPELERA A -3,0 Brun siltig LERA A fast -4,0 Brungrå rostfl siltig LERA A fast -4,3 Brun rostfl ngt sandig siltig LERA A -5,0 Brungrå ngt grusig ngt sandig siltig LERA A

12 C P T - sondering Projekt Kv.Munin Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3590 Datum Areafaktor a Areafaktor b Skalfaktorer m m 4.32 m 5.00 m my m Förborrat material Geometri Vätska i filter Operatör Utrustning x Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Plats Borrhål Datum Normal Glycerin Peter Nilsson 1-tonsspets Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Skara Kommun Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 5.00 Portryck (kp 0.00 Djup (m) Djup (m) Från Till Densitet (ton/m 3 ) Flytgräns Jordart F F si Let si Let si Le si Le (s si Le (gr) (s si Le Anmärkning \\ \gemensam\2013 Kvartal 3\Kv. Munin, S t Anne Äng, Skara\CPT utvärdering\cpt utvärdering.cpw

13 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Kv.Munin BGAB Peter Nilsson m m 4.32 m 5.00 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Plats Normal Glycerin Borrhål Datum 1-tonsspets 3590 Skara Kommun x Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa Djup (m) \\ \gemensam\2013 Kvartal 3\Kv. Munin, S t Anne Äng, Skara\CPT utvärdering\cpt utvärdering.cpw

14 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå m m 4.32 m 5.00 m Referens Nivå vid referens Förborrat material Geometri my m Normal Vätska i filter Glycerin Borrpunktens koord. Utrustning 1-tonsspets Sond nr 3590 Projekt Projekt nr Plats Borrhål Datum Kv.Munin Skara Kommun Spetstryck q t (MP Friktion f t (kp Portryck u, u o, u (kp Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) U U o Djup (m) U U o U 3.0 U o U 3.5 U o U 4.0 U o \\ \gemensam\2013 Kvartal 3\Kv. Munin, S t Anne Äng, Skara\CPT utvärdering\cpt utvärdering.cpw

15 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 5.00 m m Förborrningsdjup Förborrat material Utrustning Geometri m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Kv.Munin Skara Kommun Klassificering Odränerad skjuvhållfasthet fu (kp Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MP F si Let x o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 2.0 Djup (m) si Le (s si Le x \\ \gemensam\2013 Kvartal 3\Kv. Munin, S t Anne Äng, Skara\CPT utvärdering\cpt utvärdering.cpw

16 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m 5.00 m m Förborrningsdjup Förborrat material Utrustning Geometri m 1-tonsspets Normal Utvärderare Datum för utvärdering Peter Nilsson Projekt Projekt nr Plats Borrhål Datum Kv.Munin Skara Kommun Klassificering Effektivtryck (kp Odränerad skjuvhållfasthet fu (kp F si Let 2.0 Djup (m) si Le (s si Le o x \\ \gemensam\2013 Kvartal 3\Kv. Munin, S t Anne Äng, Skara\CPT utvärdering\cpt utvärdering.cpw

17 C P T - sondering Projekt Kv.Munin Djup (m) Från Till Klassificering F F si Let si Let si Let si Let si Let si Let si Let si Let si Le si Le si Le si Le si Le si Le si Le (s si Le t/m 3 w L fu kpa (102.6) (146.4) (121.4) (74.8) (98.8) (118.7) (112.9) (104.4) (94.2) (88.7) (74.2) (70.6) (64.5) (57.7) (52.9) 38.4 Plats Borrhål Datum Skara Kommun Sida 1 av 1 vo ' vo ' c OCR I D E M OC M NC o kpa kpa kpa % MPa MPa MPa 3.38 \\ \gemensam\2013 Kvartal 3\Kv. Munin, S t Anne Äng, Skara\CPT utvärdering\cpt utvärdering.cpw

18 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: BGAB Peter Nilsson St Sigfridsgatan SKÖVDE AR-13-SL EUSELI Í%R%^ÂÂDC])Î Kundnummer: SL Provbeskrivning: Analysrapport Provnummer: Provtagare Emil Svahn Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Provtagningsplats: Prov 1 (asfalt) Kv Munin Skara Analys Resultat Enhet Mäto. Metod/ref Torrsubstans % 5% SS EN Benso(antracen 0.20 mg/kg Ts 25% LidMiljö.0A Krysen 0.20 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 0.20 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.20 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren < mg/kg Ts 25% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 25% LidMiljö.0A Summa cancerogena PAH 0.82 mg/kg Ts LidMiljö.0A Naftalen < mg/kg Ts 25% LidMiljö.0A Acenaftylen < mg/kg Ts 25% LidMiljö.0A Acenaften < mg/kg Ts 25% LidMiljö.0A Fluoren 0.40 mg/kg Ts 25% LidMiljö.0A Fenantren 1.8 mg/kg Ts 25% LidMiljö.0A Antracen 0.20 mg/kg Ts 25% LidMiljö.0A Fluoranten 0.20 mg/kg Ts 25% LidMiljö.0A Pyren 0.20 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.20 mg/kg Ts 25% LidMiljö.0A Summa övriga PAH 3.0 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 2.8 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 1.0 mg/kg Ts LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

19 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

20 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: BGAB Peter Nilsson St Sigfridsgatan SKÖVDE AR-13-SL EUSELI Í%R%^ÂÂDC^2Î Kundnummer: SL Provbeskrivning: Analysrapport Provnummer: Provtagare Emil Svahn Matris: Provet ankom: Asfalt Utskriftsdatum: Provmärkning: Provtagningsplats: Prov 2 (asfalt) Kv Munin Skara Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 99.7 % 5% SS EN Benso(antracen 0.40 mg/kg Ts 25% LidMiljö.0A Krysen 0.40 mg/kg Ts 25% LidMiljö.0A Benso(b,k)fluoranten 0.79 mg/kg Ts 25% LidMiljö.0A Benso(pyren 0.40 mg/kg Ts 25% LidMiljö.0A Indeno(1,2,3-cd)pyren 0.20 mg/kg Ts 25% LidMiljö.0A Dibenso(a,h)antracen < mg/kg Ts 25% LidMiljö.0A Summa cancerogena PAH 2.2 mg/kg Ts LidMiljö.0A Naftalen 0.20 mg/kg Ts 25% LidMiljö.0A Acenaftylen < mg/kg Ts 25% LidMiljö.0A Acenaften < mg/kg Ts 25% LidMiljö.0A Fluoren 0.20 mg/kg Ts 25% LidMiljö.0A Fenantren 1.2 mg/kg Ts 25% LidMiljö.0A Antracen 0.20 mg/kg Ts 25% LidMiljö.0A Fluoranten 1.2 mg/kg Ts 25% LidMiljö.0A Pyren 1.4 mg/kg Ts 25% LidMiljö.0A Benzo(g,h,i)perylen 0.40 mg/kg Ts 25% LidMiljö.0A Summa övriga PAH 4.8 mg/kg Ts LidMiljö.0A Summa PAH med låg molekylvikt < 0.30 mg/kg Ts LidMiljö.0A Summa PAH med medelhög molekylvikt 4.2 mg/kg Ts LidMiljö.0A Summa PAH med hög molekylvikt 2.6 mg/kg Ts LidMiljö.0A Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

21 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v34 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

22 REDOVISNING I PLAN Redovisning i plan Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

23 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

24 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Redovisning i sektion

25 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

26 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

27 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

28 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

29 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

30 In-situ försök IN-SITU FÖRSÖK Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

31 Hydrogeologiska undersökningar HYDROGEOLOGISKA UNDERSÖKNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

32 Förkortningar FÖRKORTNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

33 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Förkortningar
