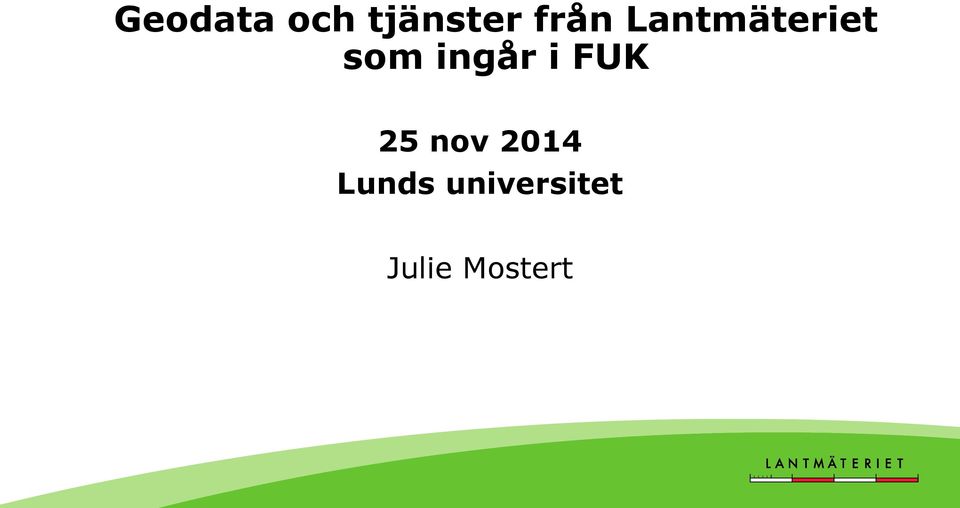

1 Geodata och tjänster från Lantmäteriet som ingår i FUK 25 nov 2014 Lunds universitet Julie Mostert

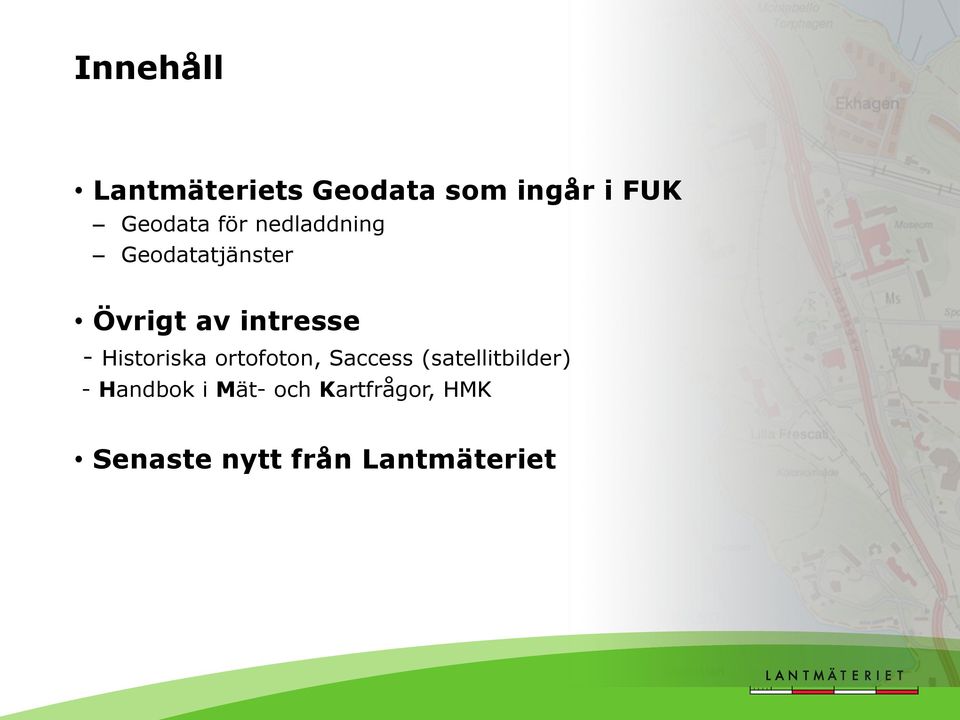

2 Innehåll Lantmäteriets Geodata som ingår i FUK Geodata för nedladdning Geodatatjänster Övrigt av intresse - Historiska ortofoton, Saccess (satellitbilder) - Handbok i Mät- och Kartfrågor, HMK Senaste nytt från Lantmäteriet

3 Lantmäteriets Geodata som ingår i FUK-avtalet Geodata för nedladdning - Bild- och höjd information - Kartor i vektorformat - Kartor i rasterformat Geodatatjänster, WMS-tjänster

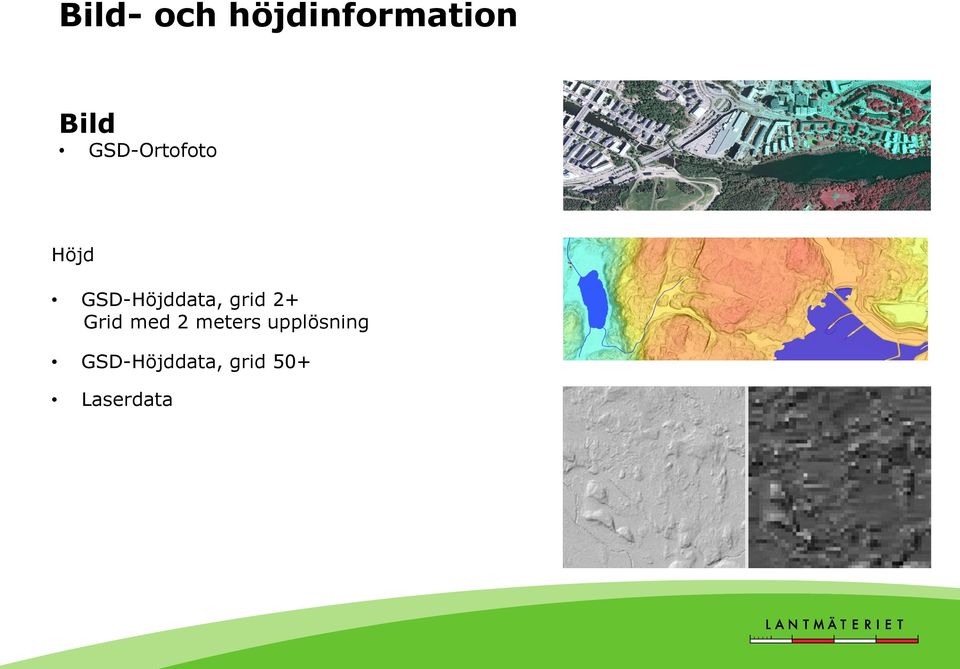

4 Bild- och höjdinformation Bild GSD-Ortofoto Höjd GSD-Höjddata, grid 2+ Grid med 2 meters upplösning GSD-Höjddata, grid 50+ Laserdata

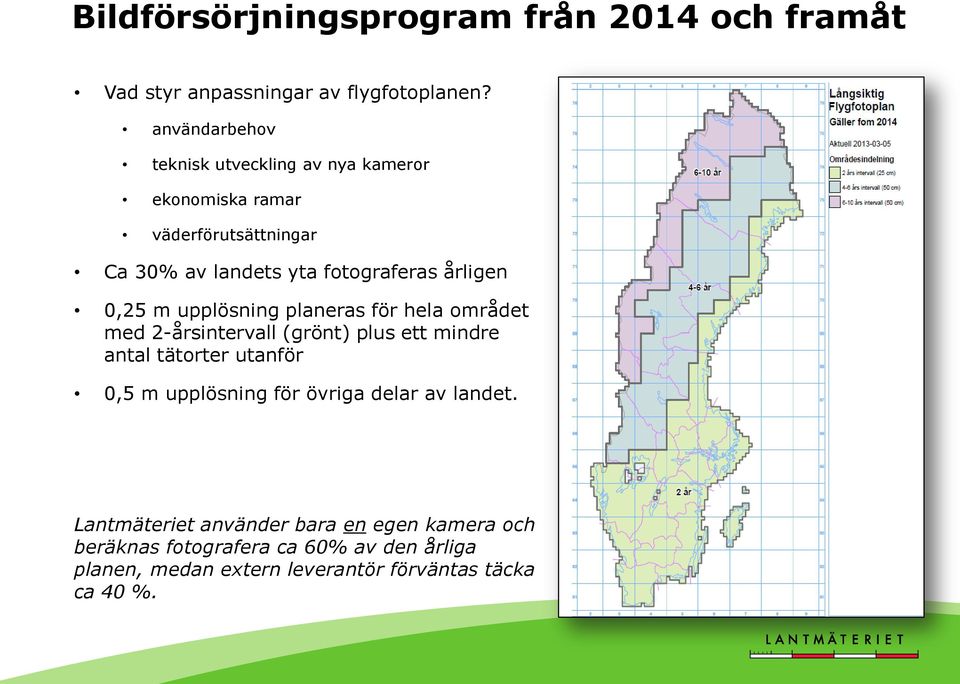

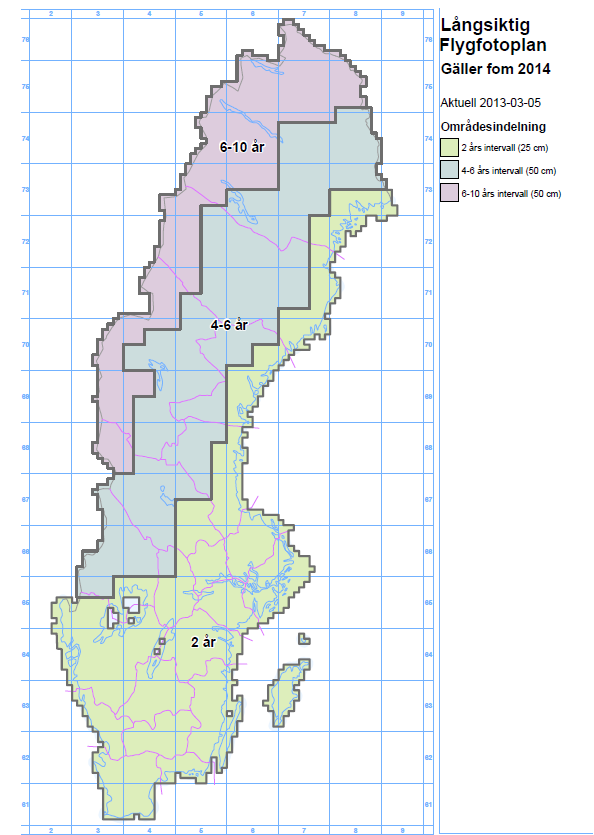

5 Bildförsörjningsprogram från 2014 och framåt Vad styr anpassningar av flygfotoplanen? användarbehov teknisk utveckling av nya kameror ekonomiska ramar väderförutsättningar Ca 30% av landets yta fotograferas årligen 0,25 m upplösning planeras för hela området med 2-årsintervall (grönt) plus ett mindre antal tätorter utanför 0,5 m upplösning för övriga delar av landet. Lantmäteriet använder bara en egen kamera och beräknas fotografera ca 60% av den årliga planen, medan extern leverantör förväntas täcka ca 40 %.

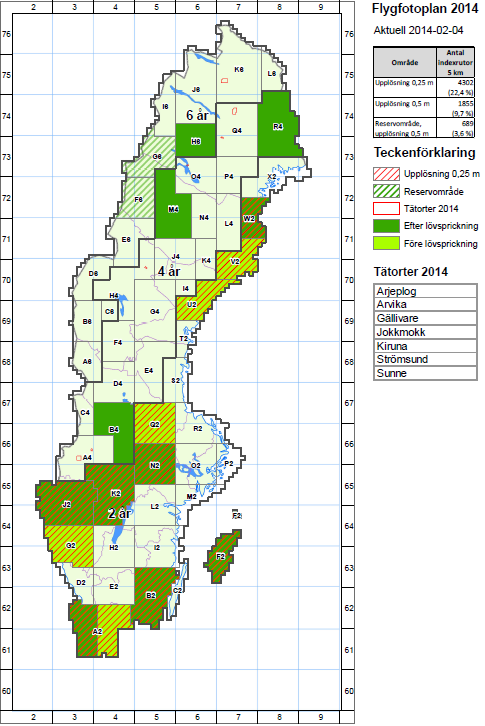

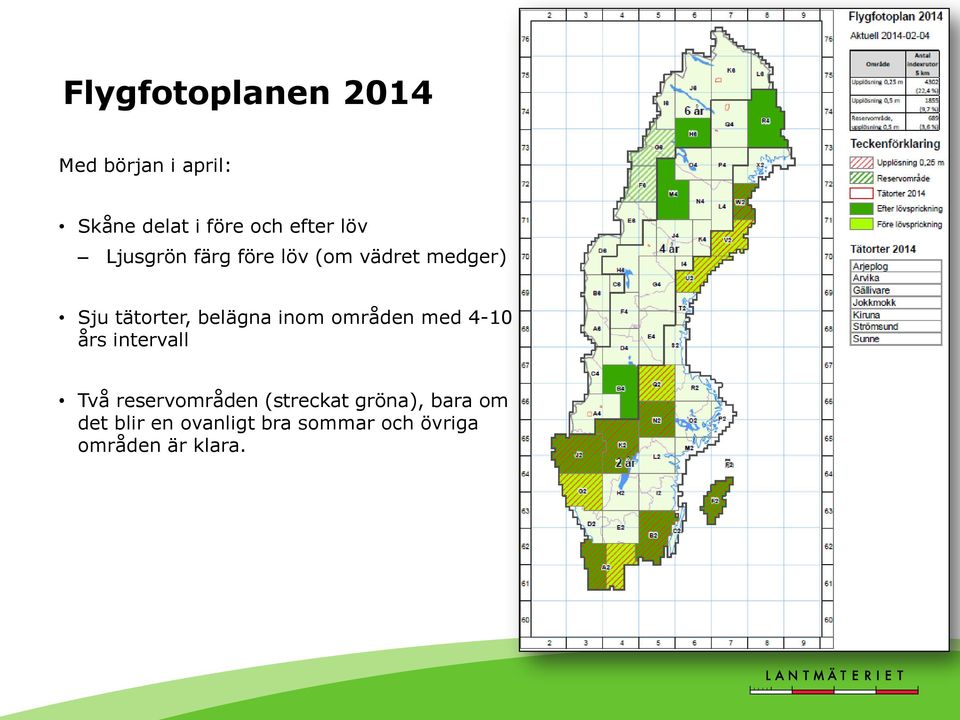

6 Flygfotoplanen 2014 Med början i april: Skåne delat i före och efter löv Ljusgrön färg före löv (om vädret medger) Sju tätorter, belägna inom områden med 4-10 års intervall Två reservområden (streckat gröna), bara om det blir en ovanligt bra sommar och övriga områden är klara.

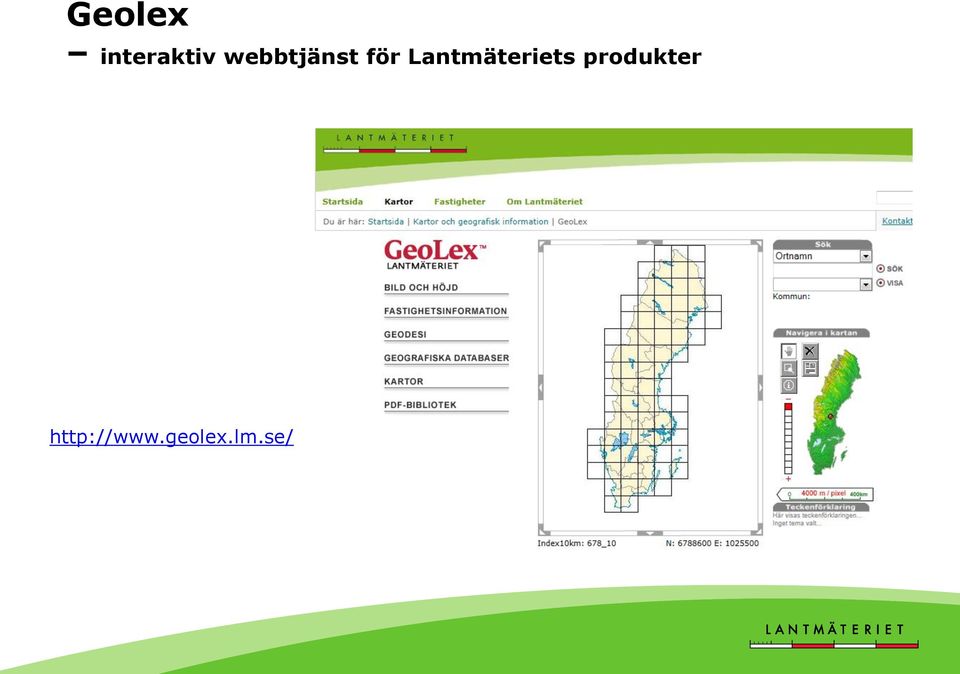

7 Geolex interaktiv webbtjänst för Lantmäteriets produkter

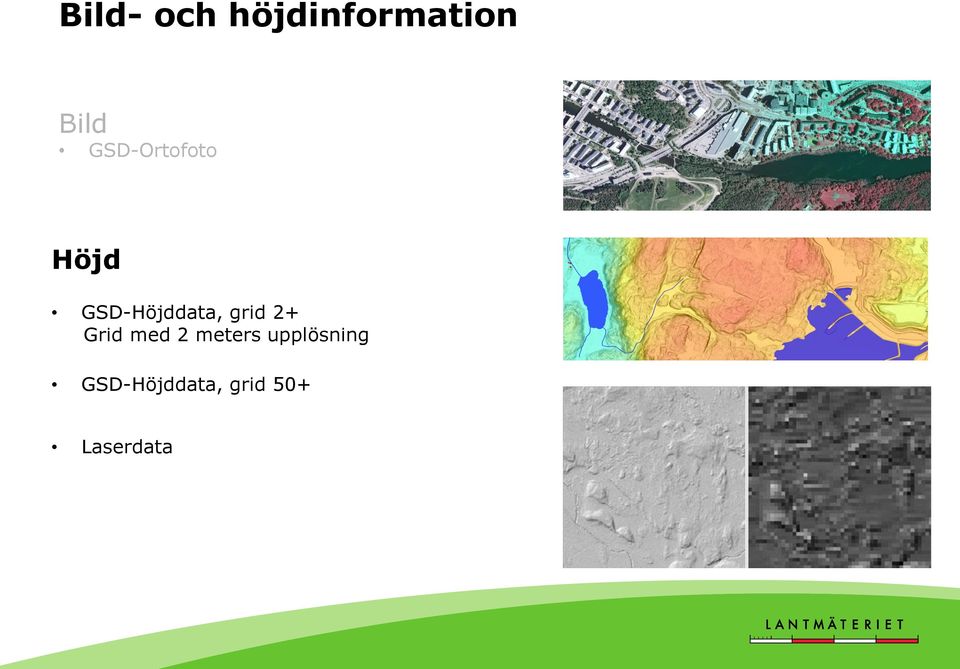

8 Bild- och höjdinformation Bild GSD-Ortofoto Höjd GSD-Höjddata, grid 2+ Grid med 2 meters upplösning GSD-Höjddata, grid 50+ Laserdata

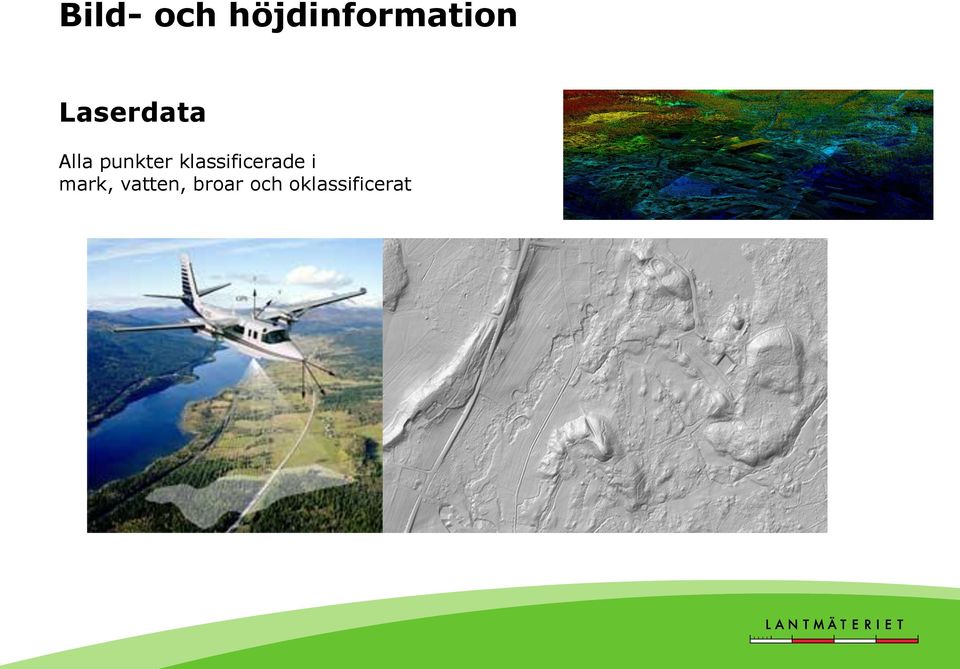

9 Bild- och höjdinformation Laserdata Alla punkter klassificerade i mark, vatten, broar och oklassificerat

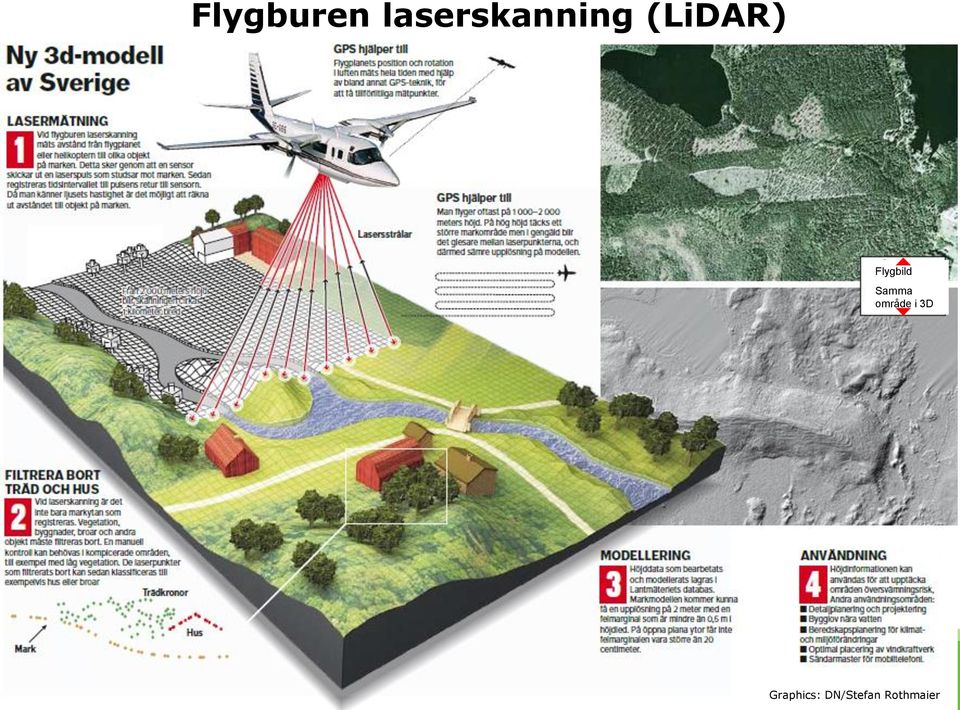

10 Flygburen laserskanning (LiDAR) Flygbild Samma område i 3D Graphics: DN/Stefan Rothmaier

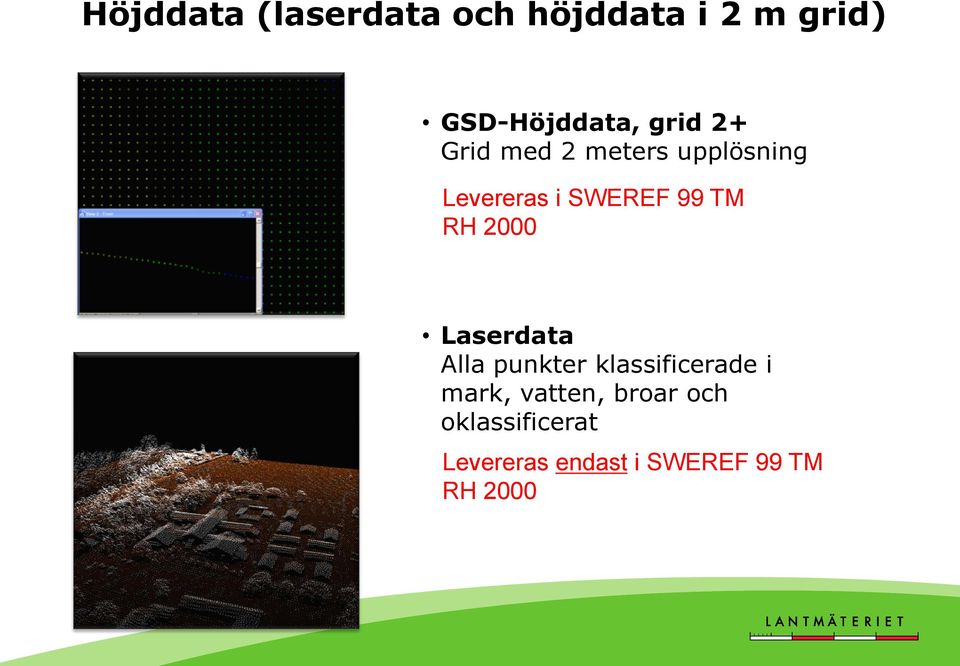

11 Höjddata (laserdata och höjddata i 2 m grid) GSD-Höjddata, grid 2+ Grid med 2 meters upplösning Levereras i SWEREF 99 TM RH 2000 Laserdata Alla punkter klassificerade i mark, vatten, broar och oklassificerat Levereras endast i SWEREF 99 TM RH 2000

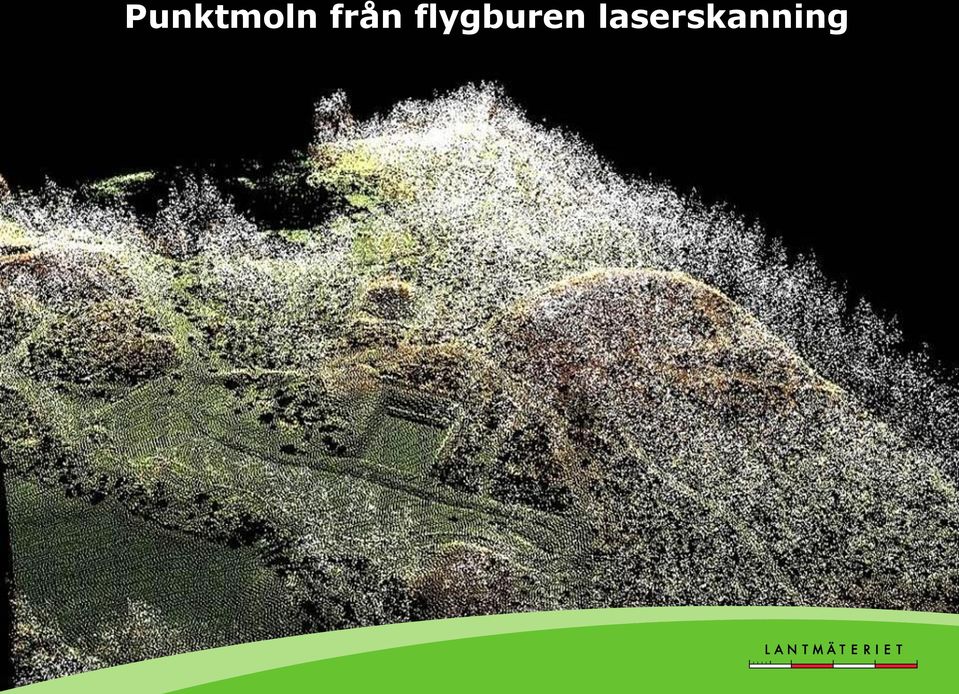

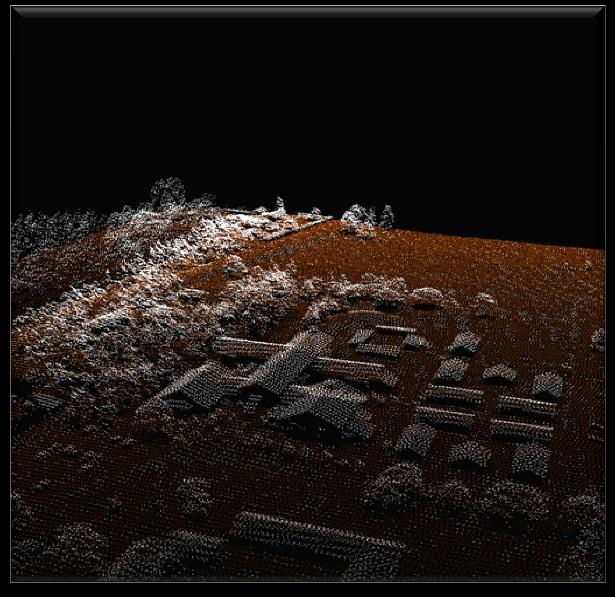

12 Punktmoln från flygburen laserskanning

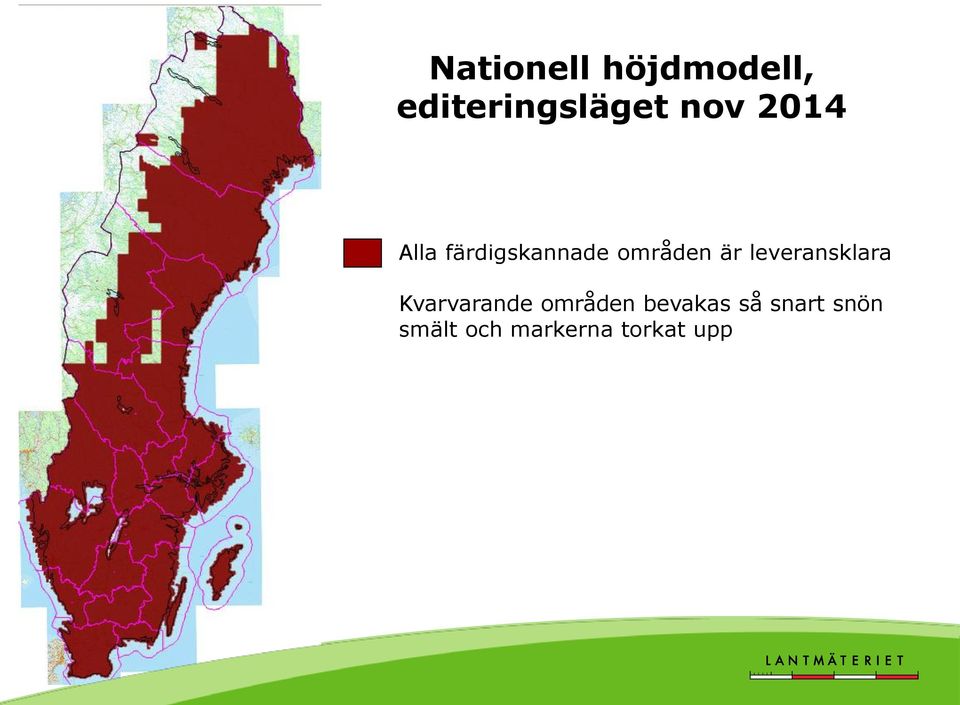

13 Nationell höjdmodell, editeringsläget nov 2014 Alla färdigskannade områden är leveransklara Kvarvarande områden bevakas så snart snön smält och markerna torkat upp

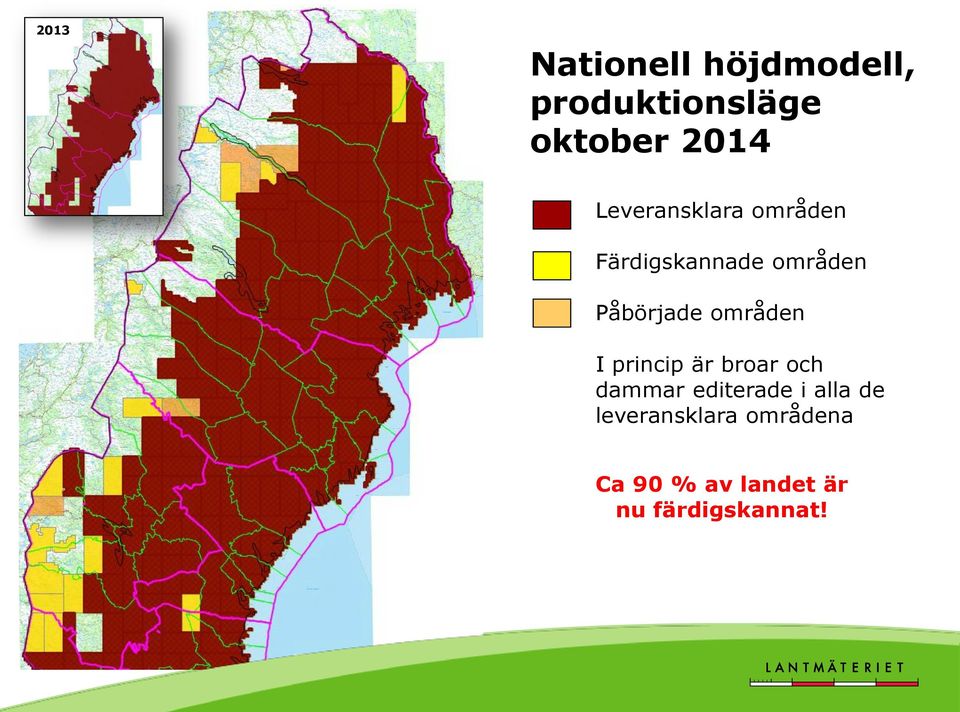

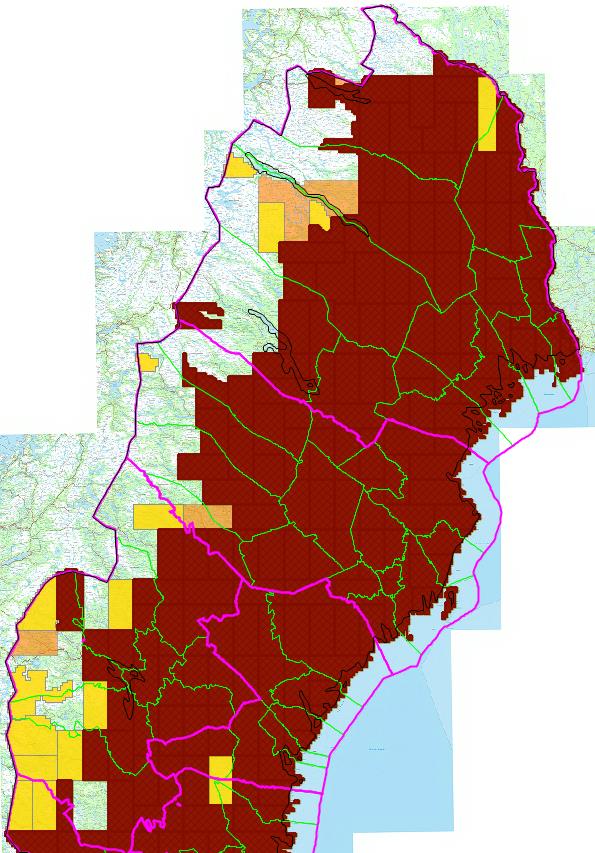

14 2013 Nationell höjdmodell, produktionsläge oktober 2014 Leveransklara områden Färdigskannade områden Påbörjade områden I princip är broar och dammar editerade i alla de leveransklara områdena Ca 90 % av landet är nu färdigskannat!

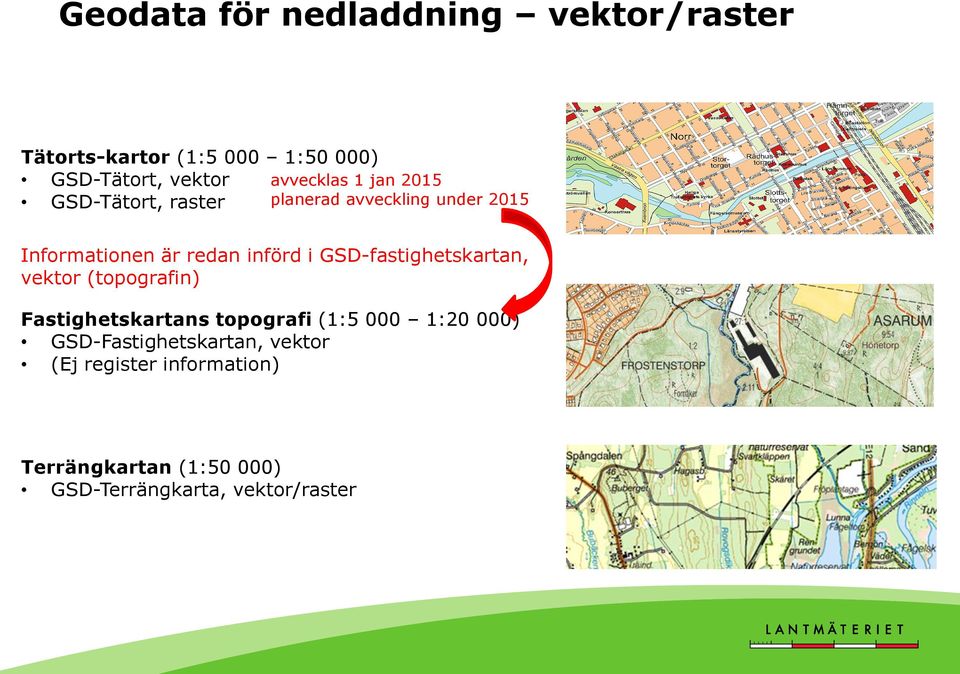

15 Geodata för nedladdning vektor/raster Tätorts-kartor (1: :50 000) GSD-Tätort, vektor GSD-Tätort, raster avvecklas 1 jan 2015 planerad avveckling under 2015 Informationen är redan införd i GSD-fastighetskartan, vektor (topografin) Fastighetskartans topografi (1: :20 000) GSD-Fastighetskartan, vektor (Ej register information) Terrängkartan (1:50 000) GSD-Terrängkarta, vektor/raster

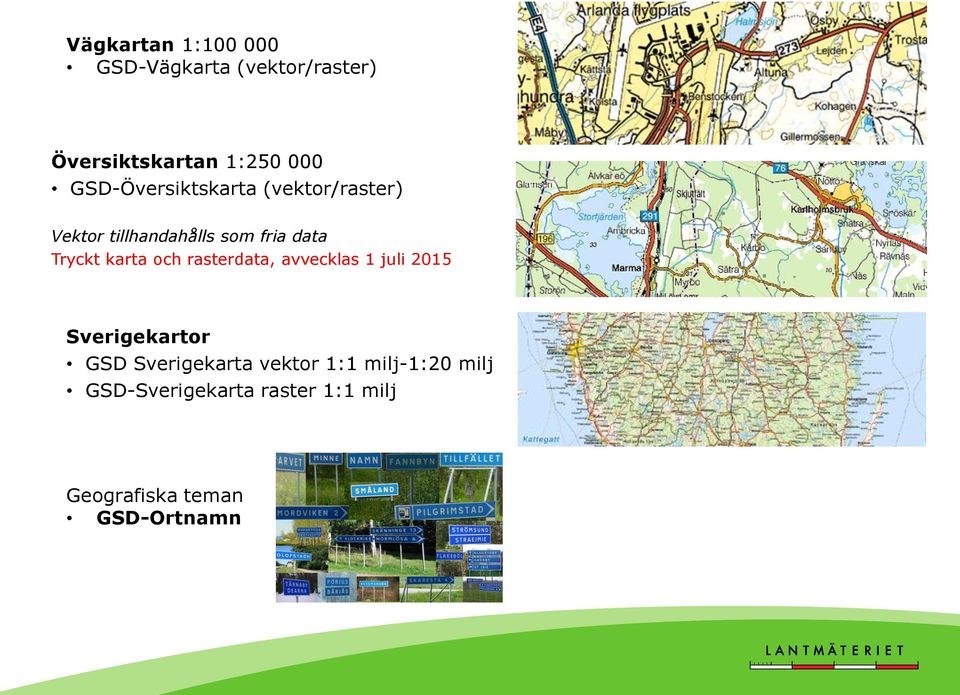

16 Vägkartan 1: GSD-Vägkarta (vektor/raster) Översiktskartan 1: GSD-Översiktskarta (vektor/raster) Vektor tillhandahålls som fria data Tryckt karta och rasterdata, avvecklas 1 juli 2015 Sverigekartor GSD Sverigekarta vektor 1:1 milj-1:20 milj GSD-Sverigekarta raster 1:1 milj Geografiska teman GSD-Ortnamn

17 Produktanpassad manérsättning

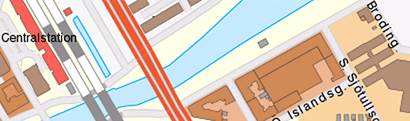

18 Geodatatjänster (WMS/WMTS-tjänster) Topografisk webbkarta Visning Visning cache Nedtonad Fastighetsindelning Visning Fastighetsgräns (kvalité och medelfel) Fristående fiske Gränspunkt (kvalité, medelfel och text) Text Övrig administrativ indelning Allmänna kartor Visning Tjänsten ger tillgång till följande kartor i rasterform GSD-Terrängkartan (1:50 000) GSD-Vägkartan (1: ) GSD-Fjällkartan (1: ) GSD-Översiktskartan (1: ) GSD-Sverigekartan (1: ) Översiktskartan tas även bort ur tjänsten, men informationen i detta skalområde kommer att finnas kvar i Topografiska webbkartan

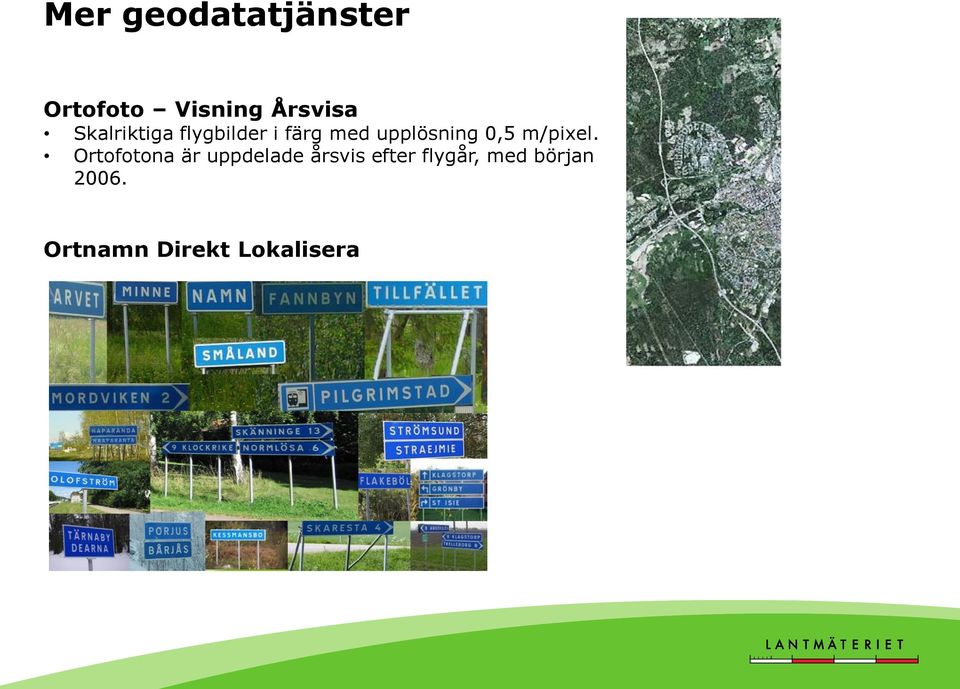

19 Mer geodatatjänster Ortofoto Visning Årsvisa Skalriktiga flygbilder i färg med upplösning 0,5 m/pixel. Ortofotona är uppdelade årsvis efter flygår, med början Ortnamn Direkt Lokalisera

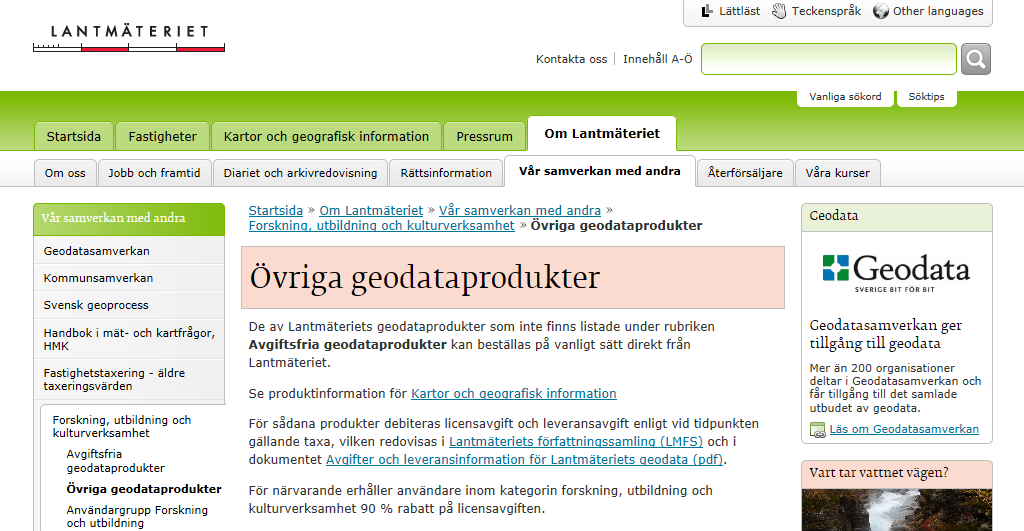

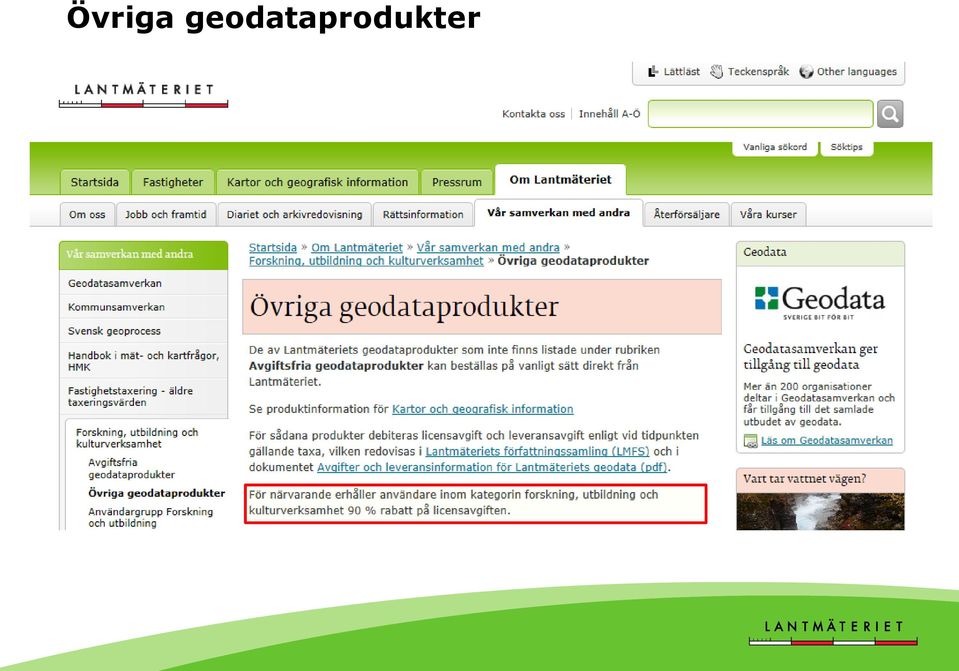

20 Övriga geodataprodukter

21 Övrigt av intresse Satellitbilder Historiska flygbilder HMK

22 Saccess (satellitbilder 1970 nutid) Tjänst där alla helt gratis kan ladda ner satellitbilder Bilder finns från 1970 och till nutid En rikstäckning per år (ej de tidigaste åren) Används t.ex. för förändringsstudier

23 Historiska ortofoton

24 Historiska ortofoton Ortofoton framställda ur flygbilder från Planeras vara rikstäckande i slutet av 2015 Ingår f.n. inte i den datamängd som är fri inom FUK (Avgift med 90 % rabatt liksom för alla övriga data som inte ingår i FUK-erbjudandet)

25 Någon som känner igen dessa? Handbok i Mät- och Kartfrågor, HMK

26 Senaste nytt om Nationell höjdmodell Nya tjänster Avvecklingar Flygbilder Geodata i 3D

27 Editering av vattenytor pågår Alla vattenytor, inlandsvatten och kustvatten, editeras under så att de blir plana och ansluter mot höjdmodellen över land. Fenomen som visas på bilden försvinner alltså.

28

29

30 Ny WMS Höjdmodell Visning dec 2014 Innehåll i tjänsten: ett skikt med förgenererade bilder som visar terrängens form som lutningsbilder i gråskala (mörkare ju mer det lutar och vitt där det är helt platt) ett skikt med förgenererade bilder som visar terrängens form som skuggbilder (tänkt ljuskälla från NV, belysta ytor blir ljusa och de som ligger i skugga blir mörka) ett skikt med metadata som redovisar ursprung, kvalitet och aktualitet på det som finns i lagret möjligen kommer vi också att fylla på med ett skikt med punkttäthet från den urspungliga laserskanningen

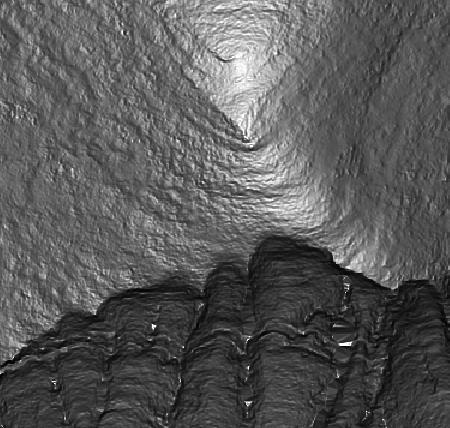

31 Skuggbild

32 Lutningsbild

33 Lutningsbild

34 Skuggbild

35 Avvecklingar GSD-Marktäckedata, överlämnat till Naturvårdsverket GSD-Tätort, vektor, avvecklas 1 jan 2015 tätortsinformationen är redan införd i GSD-fastighetskartan, vektor (topografin) GSD-Tätort, raster, planerad avveckling av under 2015, datum ej fastställt GSD-Vegetationsdata, avvecklas 1 jan 2015 Översiktskartan 1: , (tryckt karta och rasterdata) avvecklas 1 juli GSD-Översiktskartan, vektordata, tillhandahålls som fria data Översiktskartan tas även bort ur tjänsten Allmänna kartor Visning men informationen i detta skalområde kommer att finnas kvar i Topografiska webbkartan

36 Flygfoto 2014, utfall Aktuell

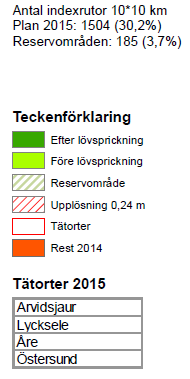

37 Preliminär flygfotoplan 2015 Aktuell

38 Geodata i 3D Regeringsuppdrag den 17 oktober 2013 Redovisat till regeringen den 15 September 2014

39 Lantmateriet.se Geodatasupport Tel Tack! Lycka till!
