1 Historiska Flygbilder en tidsmaskin som hjälper oss se bakåt i tiden

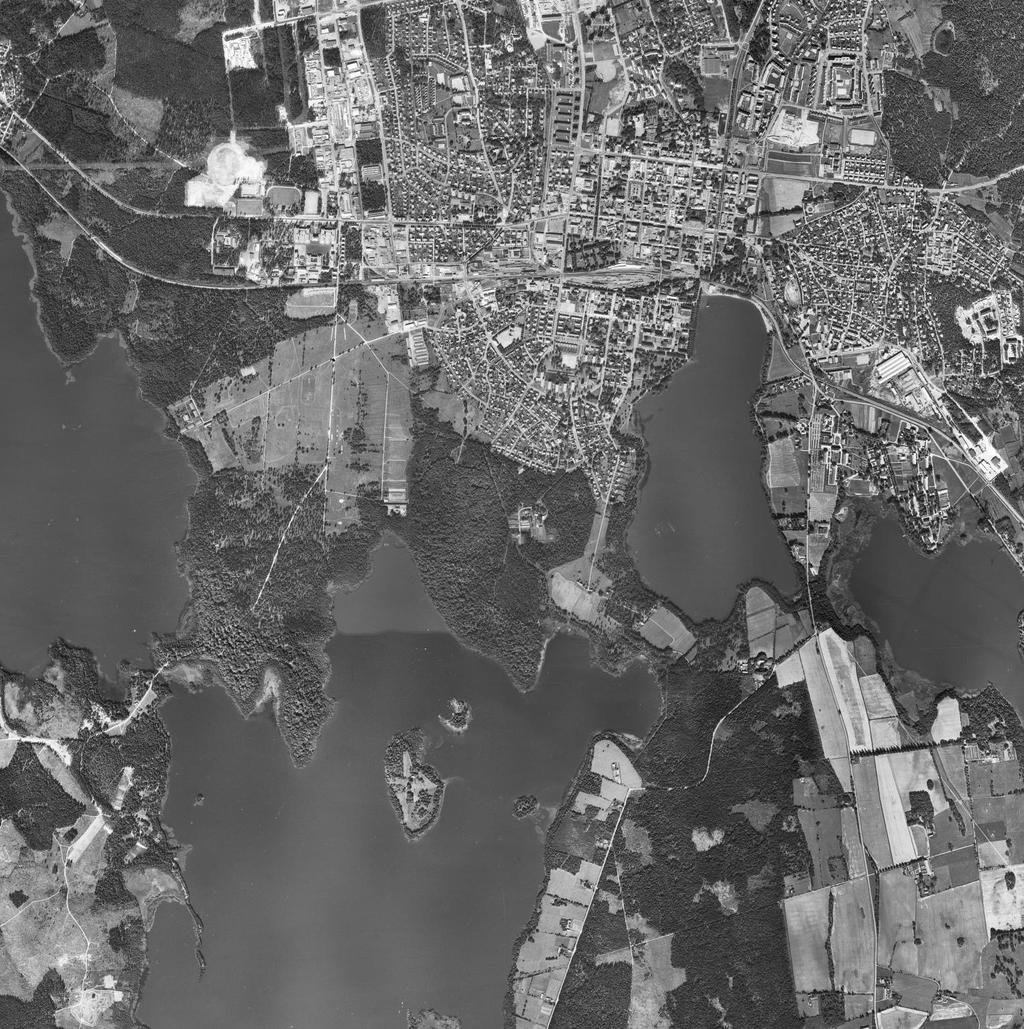

2 Växjö - tätort1964 i södra Smålands inland samt centralort i Växjö kommun, residensstad för Kronobergs län och stiftsstad för Växjö stift. - stadsrättigheter universitetsstad är Sveriges 19:e största tätort med invånare (2015) - Växjö har vuxit fram ur marknadsplatsen i det gamla "smålandet" Värend vid sjön där vägarna strålade samman (vägsjö). (ur Wikipedia)

3 Flygfotografering Riksdagen beslutar 1937 att RAK ska ta fram en riksfotokarta Stegvis utveckling mot digitala produkter/produktionslinjer Helt digital produktionslinje 2007

4 Diverse udda bilder Försvarsmakten testverksamhet RAK tar över Många plan Helt digitalt Antal bilder Antalet analoga flygbilder Antal flygbilder genom åren Flygfotoår

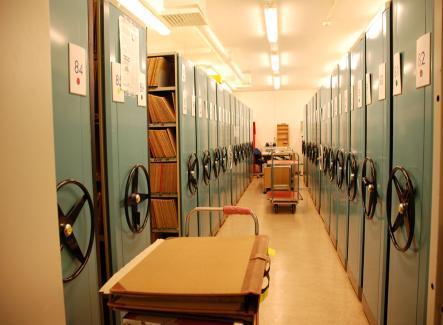

5 992 hyllmeter Vad har vi i arkiven? 1,2 miljoner negativ/mikrofilm 1,2 miljoner papperskopior Mängder med metadata om exponeringsposition, flyghöjd, skala, tid, filmtyp, väder mm

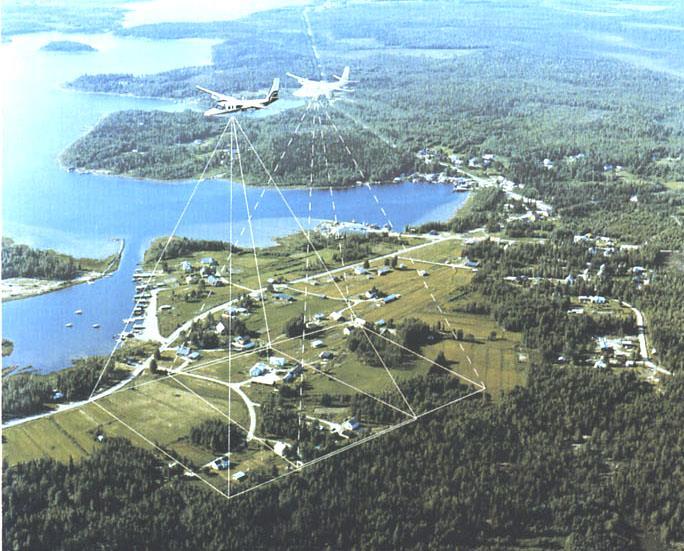

6 Flygbild kan vara snedbild, lodbild, ortofoto Västerås 1959 resp För att kunna mäta i bilderna krävs övertäckning mellan bilderna och inpassning i referenssystem. Ortofoto räknas fram med stöd av höjddata. Är skalriktiga, och kan enkelt användas i GIS

7 Detaljfakta historiska ortofoton Aktualitet referensår +/ år 4 referensår 1960, 1975 (1990 och 1945) Täckningsgrad Rikstäckning. Årgång 1960 äldst med rikstäckning. Utsnitt 5*5km Referenssystem RT90 Höjdmodell Grid 50 m Upplösning 0,5 m/pixel. Lägesnoggrannhet ca 2 m Datavolym 100 mb per fil

8 Ex. på användning Stigande vattennivåer - Stranderosion och utfyllnad Förändrade stabilitetsförhållande - Ras, skred och sättningar Workshop Västerås Föroreningar Industri, gruvdrift

9 Skåne Ystad Stranderosion, påverkade småvägar, fritidshus, retirerande strand Löderup - Sandhammar Den kuststräcka i Sverige som retirerar snabbast pga stranderosion, bebyggelse berörs. transport Lantmäteriet, geodatasamverkan 2014 Historiska digitala flygbilder, workshop, Västerås

10 Löderup 1960-tal Lantmäteriet, Diarienummer I2013/00620 Nutid SWIPE-exempel Historiska digitala flygbilder, workshop, Västerås

11 Sandhammaren - ca 200 m landvinning Lantmäteriet, Diarienummer I2013/0 Historiska digitala flygbilder, workshop, Västerås

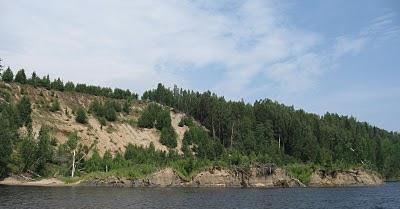

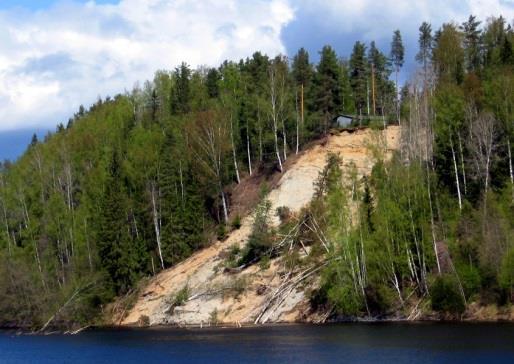

12 Multrå Ångermanälven Ras och skred påverkad infrastruktur, bebyggelse, tsunami Bild: NIMO; angermanalven.html Lantmäteriet, geodatasamverkan 2014 Historiska digitala flygbilder, workshop, Västerås

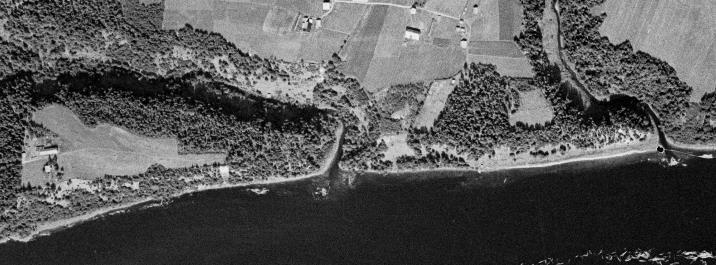

13 Datering av jordskred, identifiering av instabila områden Lantmäteriet, Diarienummer I2013/00620 Historiska digitala flygbilder, workshop, Västerås

14 Halland, Småland Rydöbruk vid Nissan Trä/pappersindustrirelaterade föroreningar, inkl impregneringsverk, sannolikt översvämningsrisk Lantmäteriet, geodatasamverkan 2014 Historiska digitala flygbilder, workshop, Västerås

15 Rydöbruk 1960-tal Markanvändning nu och då Lokalisering av riskobjekt deponier mm Val av provtagningsplatser Översvämningsrisk ger högre riskvärdering Lantmäteriet, Diarienummer I2013/00620 Nutid Historiska digitala flygbilder, workshop, Västerås

16 Sammanfattning Klimatförändringar kräver bra kunskapsunderlag vid riskbedömningar Historiska flygbilder kan utgöra ett viktigt kunskapsunderlag Ger en bild av det dåtida, som har en påverkan på det nutida Särskilt viktigt då historien gömts eller glömts

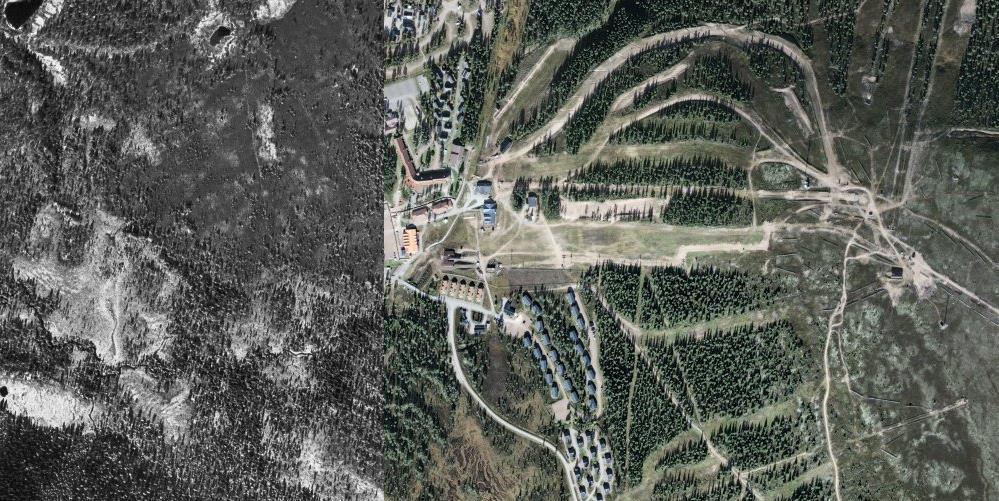

17 Demo Över Göteborg, Stockholm, Sälen, Åre och Skåne

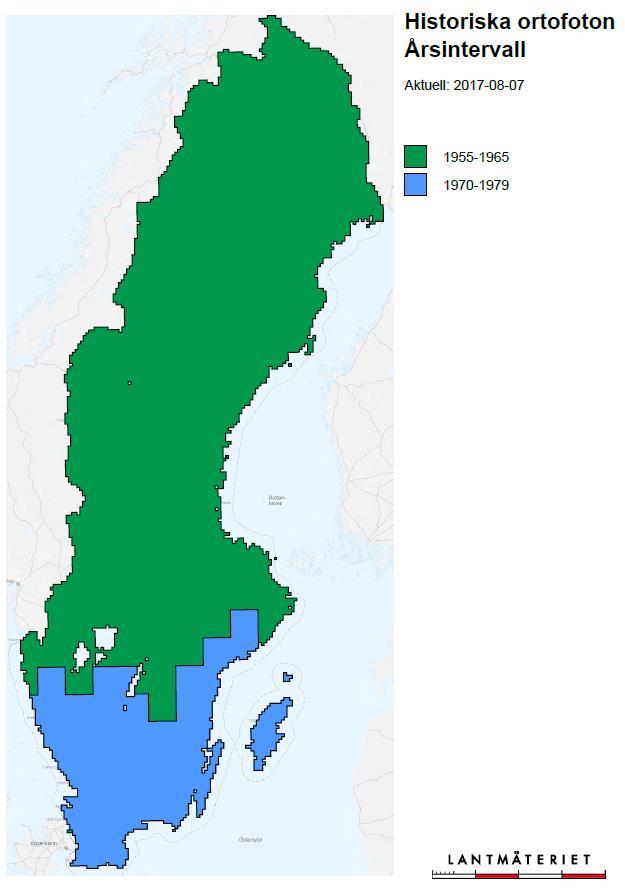

18 Historiska ortofoton - Hur långt har vi kommit? Referensår 1960 är klart Referensår 1975 är påbörjat (Med referensår avses årtal +- cirka 5 år.)

19 Hur får jag tillgång till Lantmäteriets Historiska ortofoton? Från och med den 1 september 2017 tillhandahålls Historiska ortofoton utan licensavgift och med förenklade användningsvillkor. Produkten tillhör då Lantmäteriets öppna data.

20 Efter 1 månad som öppna data över nedladdningar!!!

21 Tack!
