1 Bengt Djuvfeldt 1

2 Översvämningskartering och GIS-analyser 2

3 Arbetspaket 1 Historisk analys av översvämningen 2000/2001 Arbetspaket 2 Konsekvensanalys Arbetspaket 3 Översvämningskartering Arbetspaket 4 GIS-analyser

4 Vad berörs när vattnet stiger i Mälaren?

5 Målbild för GIS-analyser 5

6 Arbetsflöde Ny Nationell höjddatabas Översvämningskartering Översvämningskarta Analys, berörda objekt Byggnader Vägar Järnvägar Markslag Naturvård Militära områden Befolkning Miljöfarlig verksamhet 6

7 Ny nationell höjddatabas Ny Nationell höjddatabas Översvämningskartering Översvämningskarta Analys, berörda objekt Byggnader Vägar Järnvägar Markslag Naturvård Militära områden Miljöfarlig verksamhet 7

8 Gammal nationell höjddatabas 50 x 50 m rutor med +- 2 m höjdnoggrannhet

9 Ny nationell Höjdmodell (NNH) 2 x 2 m rutor med +- 0,2 m höjdnoggrannhet

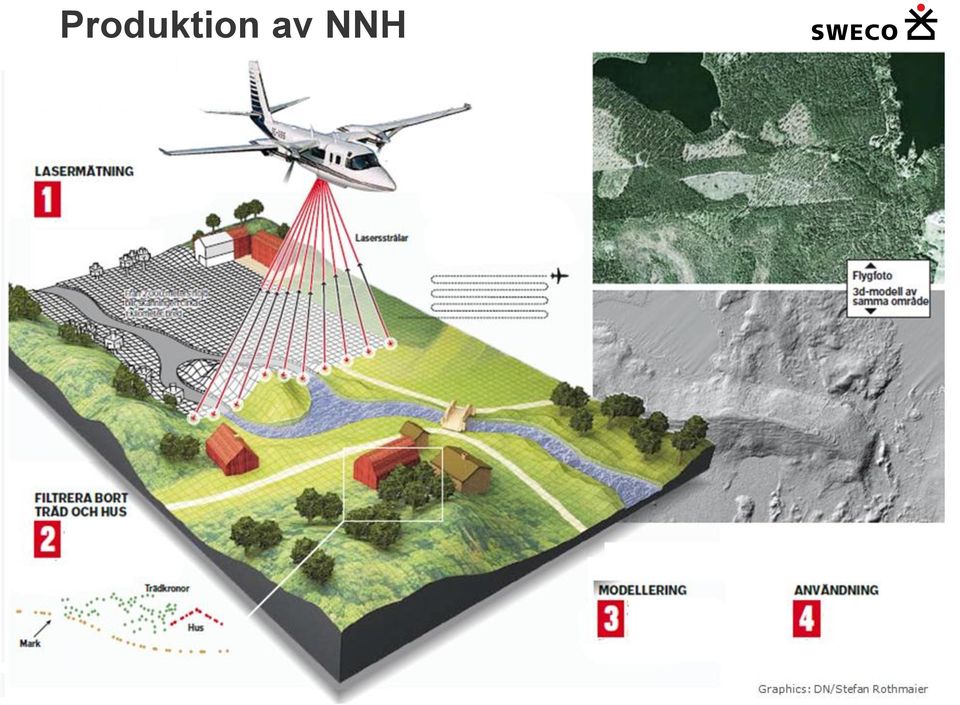

10 Produktion av NNH

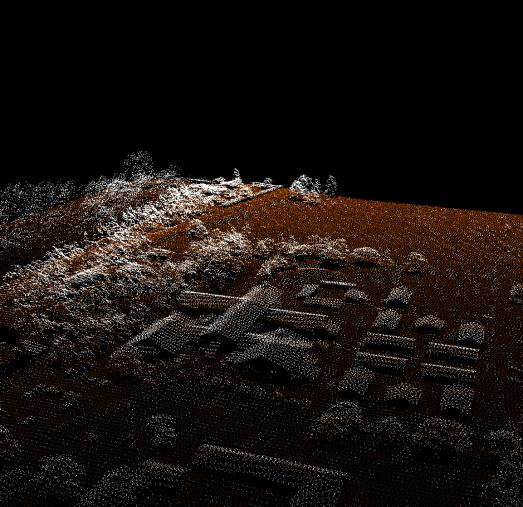

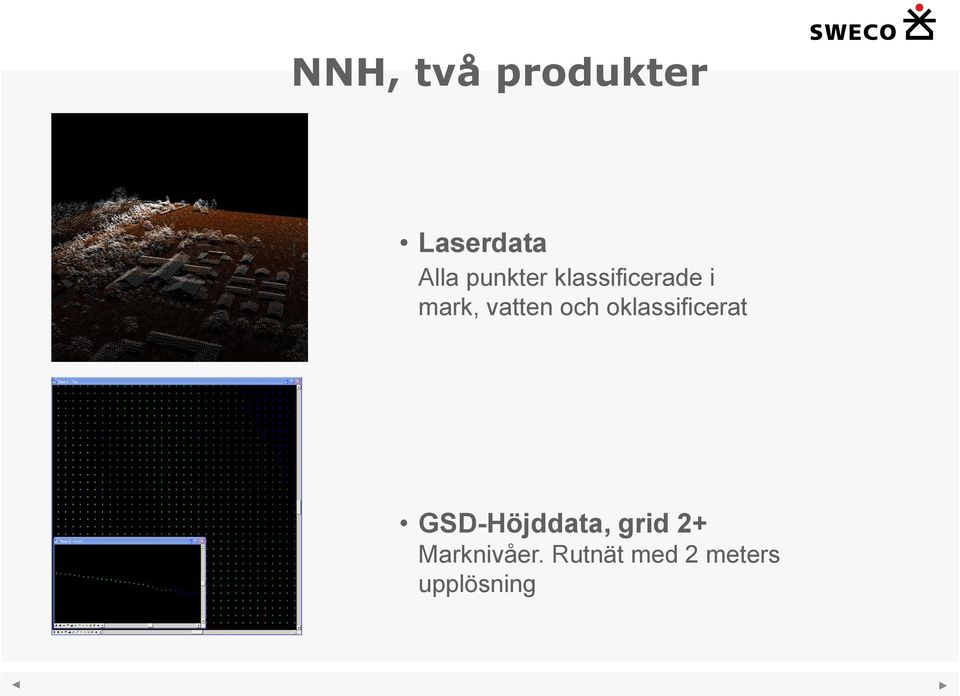

11 NNH, två produkter Laserdata Alla punkter klassificerade i mark, vatten och oklassificerat GSD-Höjddata, grid 2+ Marknivåer. Rutnät med 2 meters upplösning

12 Produktion t.o.m. januari 2012 Skanningsområden Helt skannade områden Delvis skannade områden Områden som redan är leveransklara 50 % av landet helt färdigskannat och klart för leverans till användare

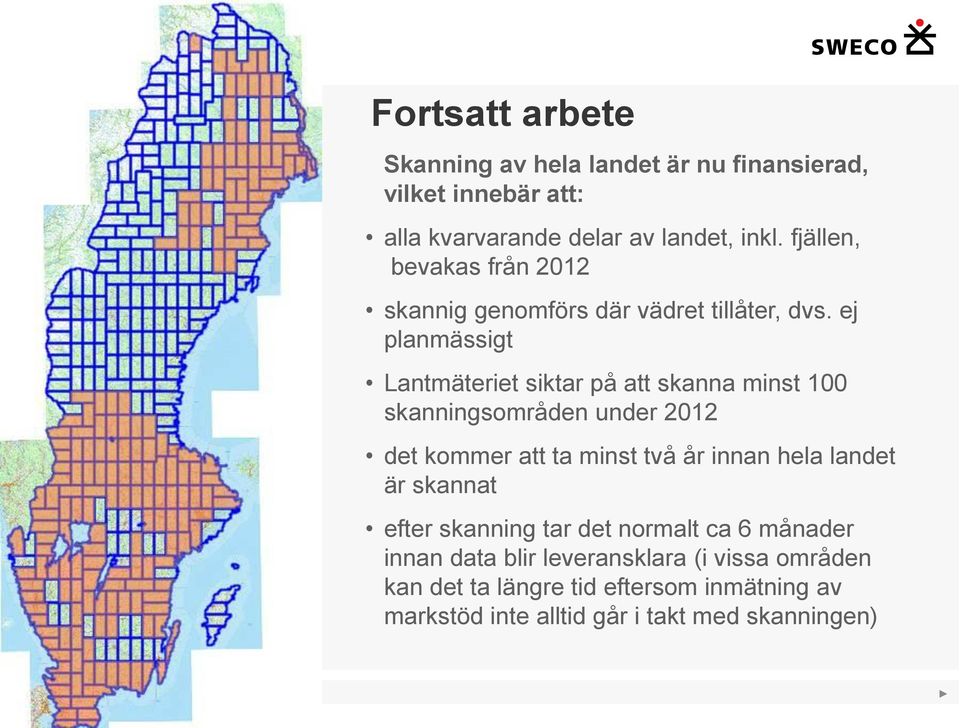

13 Fortsatt arbete Skanning av hela landet är nu finansierad, vilket innebär att: alla kvarvarande delar av landet, inkl. fjällen, bevakas från 2012 skannig genomförs där vädret tillåter, dvs. ej planmässigt Lantmäteriet siktar på att skanna minst 100 skanningsområden under 2012 det kommer att ta minst två år innan hela landet är skannat efter skanning tar det normalt ca 6 månader innan data blir leveransklara (i vissa områden kan det ta längre tid eftersom inmätning av markstöd inte alltid går i takt med skanningen)

14 Översvämningskartering Ny Nationell höjddatabas Översvämningskartering Översvämningskarta Analys, berörda objekt Byggnader Vägar Järnvägar Markslag Naturvård Militära områden Miljöfarlig verksamhet 14

15 Förutsättningar för översvämningskarteringen Rent topografisk kartering, ingen hydrologisk modellering Ska inte vara låst till någon återkomsttid Stort område och data med hög detaljeringsgrad ger stora datamängder Vissa begränsningar i NNH Karteringen ska levereras för användning i GIS hos kommuner och Länsstyrelser m.fl. 15

16 Översvämningskartering, en decimeter i taget m Meters

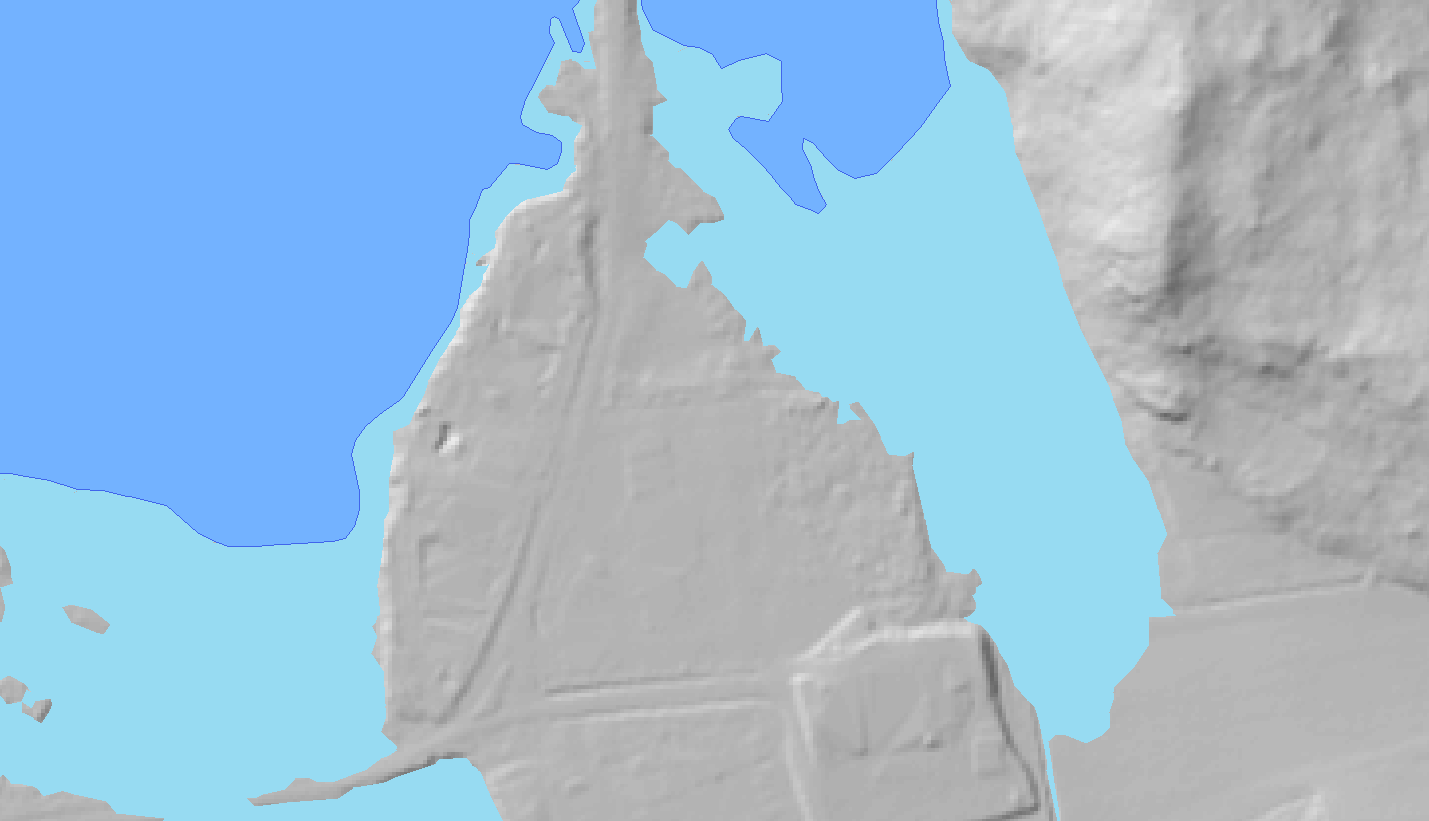

17 Översvämningskartering, slutresultat beskrivning

18 Generalisering, för att reducera datamängden Områden mindre än 5 m 2 bortfiltrerade Områden mindre än 100 m 2 bortfiltrerade 18

19 Instängda områden Vid en översvämning finns det områden som inte berörs även om de ligger lägre än Mälarens nivå.

20 Vad översvämmas vid nivå +1.6? beskrivning

21 Översvämningskarta Ny Nationell höjddatabas Översvämningskartering Översvämningskarta Analys, berörda objekt Byggnader Vägar Järnvägar Markslag Naturvård Militära områden Miljöfarlig verksamhet 21

22 Översvämningskarta Levereras i format för användning i GIS Kan nyttjas utan licensavgift Kan laddas ned från MSB:s hemsida 22

23 Översvämningskarta, innehåll beskrivning

24 GIS-analys Ny Nationell höjddatabas Översvämningskartering Översvämningskarta Analys, berörda objekt Byggnader Vägar Järnvägar Markslag Naturvård Militära områden Miljöfarlig verksamhet 24

25 Geografiska data för analys Fastighetskartan Byggnader Fastighetskartan Markytor Fastighetskartan Naturvård Fastighetskartan Militära områden* NVDB Vägar SMP Miljöfarlig verksamhet BIS Järnvägar* SCB Befolkning * På grund av få berörda objekt så har dessa redovisats översiktligt i rapporten 25

26 Principen för GIS-analyserna, skärning Exemplet visar analys av byggnader U Översvämningskartering Byggnader i Fastighetskartan Resultat av skärning* * Skärning görs även mot kommunytor

27 Principen för GIS-analyserna, summering KOMMUNKOD TYP NIVÅ (m) Nyckeltal Ackumulerade nyckeltal upp till och med Utdrag ur den tabell där arealer har ackumulerats för berörda byggnader. Kommunen är Upplands Väsby, byggnadstypen är Småhus friliggande och enheten för nyckeltalen är m 2

28 Principen för GIS-analyserna, diagram 28

29 Resultat av analys Ny Nationell höjddatabas Översvämningskartering Översvämningskarta Analys, berörda objekt Byggnader Vägar Järnvägar Markslag Naturvård Militära områden Miljöfarlig verksamhet 29

30 Resultat av analys, excelfiler med diagram 30

31 Nyckeltal, tabellform Flerfamiljshus, berörd byggnadsarea 31

32 Nyckeltal, diagram, per län 32

33 Nyckeltal, diagram, per kommun 33

34 Antal berörda Nyckeltal, kommuner vid m Befolkning (vid RH 2000) Analysen är utförd med geokodade befolkningsuppgifter

35 Nyckeltal, länsandel vid m 35

36 Vi tittar närmare på detta igen 36

37 vi jämför med berörda bostäder 37

38 vi jämför med berörda flerfamiljsbostäder 38

39 vi tittar på kommunerna 39

40 bra överensstämmelse med befolkning 40

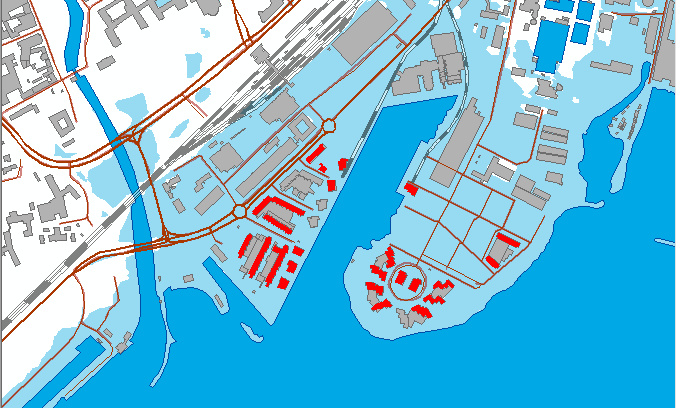

41 Västerås Flerfamiljshus belägna under m 41

42 Kommentarer till analyserna Upp till nivån +1,4 m är det i huvudsak markslag inom jord och skogsbruk samt naturvårdsområden som påverkas. Vid nivåer över +1,4 m börjar bebyggelse, byggnader, vägar med mera att påverkas i ökande grad. Större mängder befolkning berörs vid nivåer över +1,7 m. 42

43 Användning av översvämningskarteringen Visualisering av nivåer i karteringen

44 Användning av översvämningskarteringen All mark under +1,90

45 Användning av översvämningskarteringen Potentiellt instängda områden

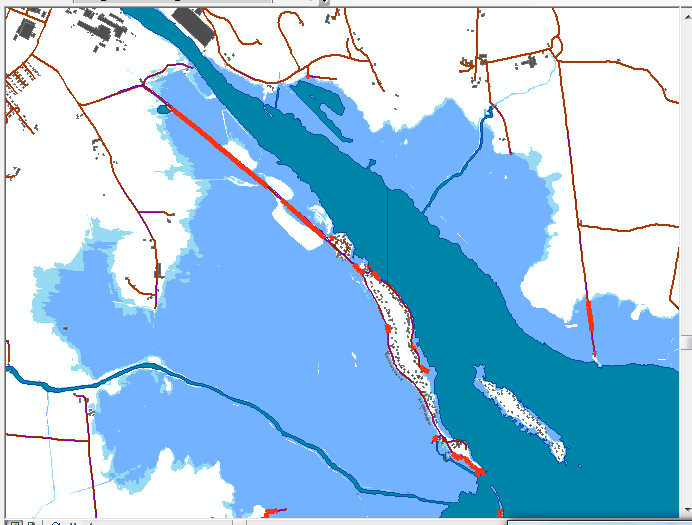

46 Användning av översvämningskarteringen Vid ett scenario att Mälarens nivå är +2.0 m Var finns vägsträckor där vattendjupet är 2 dm eller mer? 46

47 Analys i GIS U Översvämningskartering Vägar i NVDB Resultat av skärning* Plus urvalsfråga och färgläggning av träffarna.

48 48

49 Tack 49
