1 Ny nationell höjdmodell

2 Ny Nationell Höjdmodell (NNH) Var står vi nu (september 2011)? Aktuellt produktionsläge Höstens skanning Skanning under 2012 och framåt Vägen från skanning till färdiga data Noggrannhet i markmodellen Produkter från Lantmäteriet Datamängder Frågor? Gunnar Lysell, , ULI

3 Produktion t.o.m. vecka Skanningsområden Helt skannade områden Delvis skannade områden Områden som redan är leveransklara Just nu är 43 % av landet helt färdigskannat och 35 % är klart för leverans till användare

4 Prioriteringar Så gott som alla Prio-1 områden är nu skannade Detta medför att avropen för kommande skanningar kan göras något friare beträffande vegetationsstatus m.m

5 Höstens fortsatta skanningar Resterande områden i Norrbotten och Västerbotten bevakas fram tills snön faller I fjällnära områden tillåts skanning i flera sessioner åtskilda i tid Småland, Gotland samt södra Hälsingland är öppna för skanning redan nu, dvs. under vegetationssäsong Övriga ännu ej skannade områden i södra Sverige bevakas efter lövfällning

6 Skanning under 2012 och framåt Från 2012 öppnas hela landet, (inkl. fjällen?), för bevakning Skanning genomförs där vädret tillåter Det går alltså inte att ange datum för när ett visst område skannas Efter skanning tar det ca 6* månader innan data finns färdiga för leverans till användare * Det kan ta längre tid främst i fjällen men även i andra delar av landet beroende på hur träffbilden för skanningen blir

7 Produktionsprocessen före skanning Genomförs av operatören och godkänns av Lantmäteriet Indelning i skanningsområden Planering av stråk för skanning samt stöd- och kontrollytor Inmätning på marken av stöd- och kontrollytor Kontroll av stödinmätningens kvalité

8 Processen från skanning 1(2) Genomförs av operatören Laserskanning från flygplan Översiktlig kontroll av GPS/INS och laserskanningens kvalité och täckning Beräkning av GPS/INS-bandata och laserpunktdata inklusive stråkutjämning Slutlig granskning av täckning, täthet och stråkutjämning Inpassning av laserpunktmoln på stödytor och kontroll mot kontrollytor (georeferering) Leverans till Lantmäteriet

9 Processen från skanning 2(2) Genomförs av Lantmäteriet Leveranskontroller och godkännande av skanningen Autoklassning av laserdata (Ev. kommer editering av broar och dammar att läggas in i processen) Sekretessgranskning och retusch av laserdata (innan detta är klart får data inte hanteras av obehörig personal) Beräkning av grid ur de markklassade laserpunkterna Inläggning av både LAS-data och grid i leveranslagret Data klara för leverans till användare ~ 2 dagar

10 Noggrannhetskraven i specifikationen Medelfelet i höjd i enskilda laserpunkter på plana hårdgjorda ytor ska vara högst 2 dm Medelfelet i höjd i interpolerade punkter ska vara bättre än 0,5 m för höjdmodellen i ett 2 m grid Noggrannheten i plan ska vara bättre än 0,6 m Mål: En ny nationell höjdmodell av tillräckligt hög kvalité för att täcka alla icke specifika behov över land. Resultatet av hittills genomförd skanning visar att noggrannheten i höjd är 5-10 cm på öppna hårdgjorda ytor och noggrannheten i plan är ca 0,3 m, dvs. ~dubbelt så bra som det ursprungliga kravet. (Se Rapport om noggrannhet i laserdata på Lantmäteriets hemsida om NNH under fliken Nyhetsbrev och informationsblad )

11 Vilka är produkterna? GSD-Höjddata, grid 2+ Grid med 2 meters upplösning Laserdata Alla punkter klassificerade i mark, vatten och oklassificerat

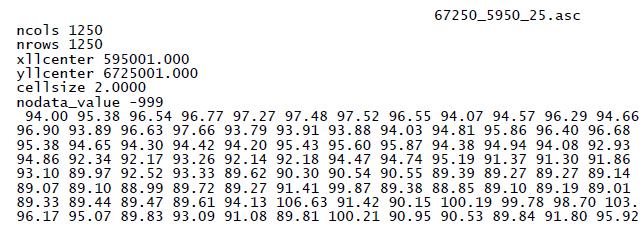

12 Exempel: Leverans i Ascii grid

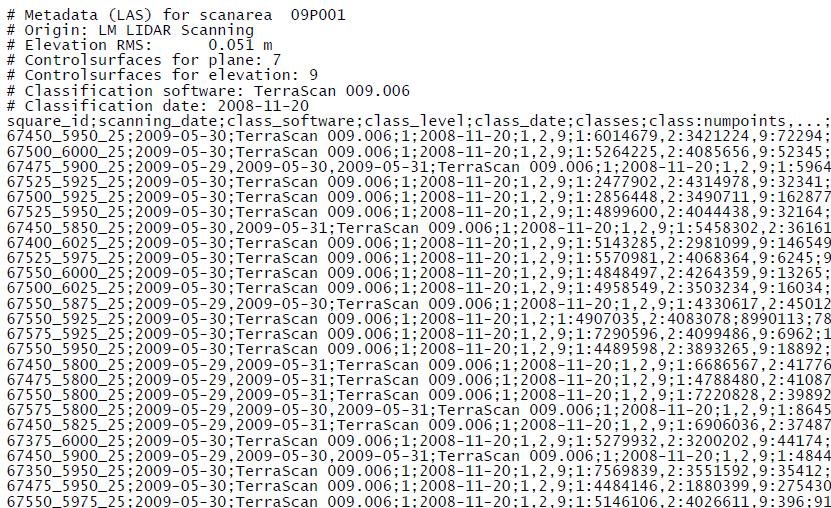

13 Exempel: Leverans av LAS-data

14 Vilka metadata följer med leverans? Information för varje: Skanningsområde, bl.a. - täthetsraster för markpunkter - noggrannhet vid inpassning Leveransruta 2,5x2,5, bl.a. - klassificeringsnivå - m.m. Realiserat stråk, bl.a. - skanner - skanningsdatum och tid - m.m

15 Datamängder Varje leveransruta i storlek 2,5 x 2,5 km innehåller: Markmodellen i grid-format ~ 10 Mb i ESRI Ascii Grid ~ 35 Mb i Ascii Tabell Laserpunktmolnet i LAS-format ~ Mb beroende på mängd av vegetation

16 Avgifter för höjddata (exkl. moms) Årlig avgift, grid 2+ Årlig avgift, LAS Engångsavgift = 5 årsavgifter 1,60 kr/km² 1,60 kr/km² 8,00 kr/km² Icke kommersiell användning samt FoU betalar 0,1 x avgiften (0,16 kr resp. 0,80 kr/km²) Leveransavgift, startavgift 1000 kr/leverans + 0,60 kr/km² För datadelare ingår fria leveranser i årsavgiften Vid beställningar under 5000 kr tillämpas endast engångsavgift

17 Hur beställer man höjddata? Höjddata beställs enklast via Lantmäteriets Geodatasupport: Telefon: E-post: Om man vill ha hjälp med någon form av analys eller bearbetning av höjddata så görs det endast av externa vidareförädlare

18 Har ni frågor om NNH? Läs aktuell information på: Skriv till:

19 Tack för att ni lyssnat!
