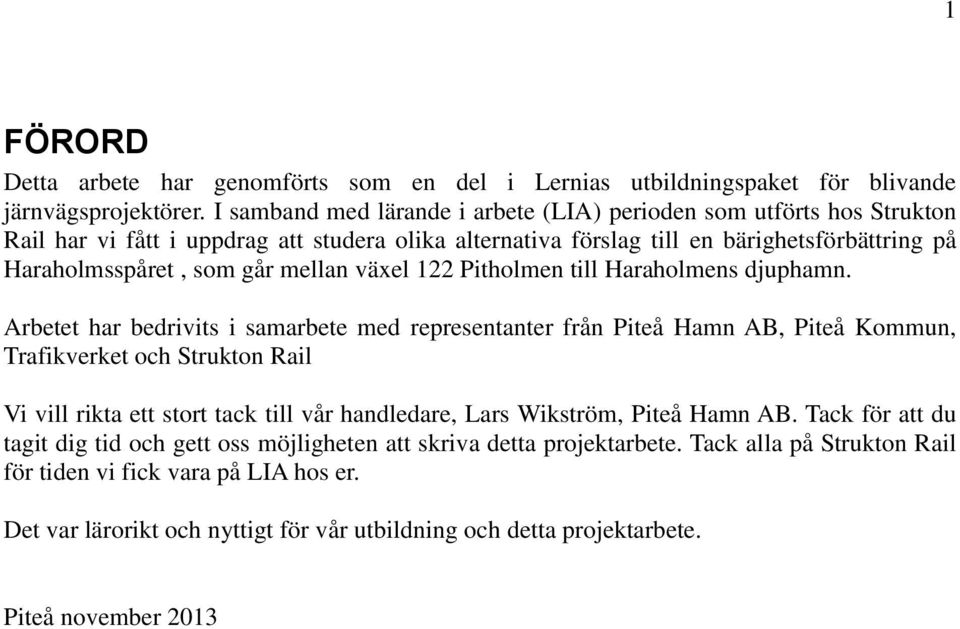

2 1 FÖRORD Detta arbete har genomförts som en del i Lernias utbildningspaket för blivande järnvägsprojektörer. I samband med lärande i arbete (LIA) perioden som utförts hos Strukton Rail har vi fått i uppdrag att studera olika alternativa förslag till en bärighetsförbättring på Haraholmsspåret, som går mellan växel 122 Pitholmen till Haraholmens djuphamn. Arbetet har bedrivits i samarbete med representanter från Piteå Hamn AB, Piteå Kommun, Trafikverket och Strukton Rail Vi vill rikta ett stort tack till vår handledare, Lars Wikström, Piteå Hamn AB. Tack för att du tagit dig tid och gett oss möjligheten att skriva detta projektarbete. Tack alla på Strukton Rail för tiden vi fick vara på LIA hos er. Det var lärorikt och nyttigt för vår utbildning och detta projektarbete. Piteå november 2013

3 2 Definitioner och förkortningar Banöverbyggnad: Spåröverbyggnad, det vill säga spåranläggning innehållande räl, befästning, mellanlägg, isolator, sliper, växlar, isolerskarvar, övriga skarvar och övre ballastlager (ca 30 cm under slipers underkant), se figur 4. BV 50: Rältyp 50 kilo per meter. BVK: Banverket Verksamhetssystemet Kompletterande Föreskrifter. BVS: Banverket Verksamhetssystemet Standard Föreskrifter. C/C: Ett avstånd som mäts center till center, till exempel mitten på sliper till mitten på sliper. Kurvradie: Ett linjeföringsmått hur tvär en kurva är LIA: Lärande i arbete. MUR: Markteknisk undersökning. OFP: Oförstörande Provning, t ex ultraljudsbesiktning av räl, i avsikt att finna sprickor. SJ 41/43: Rältyp 41 eller 43 kilo per meter. Skarvspår: Räl som inte är sammansvetsad utan skarvad med skarvjärn, äldre variant av järnvägsspår. Längden på rälerna är maximalt 38 meter, normallängd är 20 meter, se figur 2. Solkurva: Den utbuktningen av spåret från dess projekterade och byggda läge, som kan uppstå när den under en varm dag utvidgar sig på längden. Detta ger påfrestningar på rälsbefästningar och risk för att ballasten som håller sliprarna ger vika, vilket gör att rälen knäcks ut. Sperry mätvagn: Mätvagn som mäter räl med ultraljud för att hitta sprickor. Används vid OFP. Spm: Spårmeter, måttenhet för spårlängd, mäts i meter.

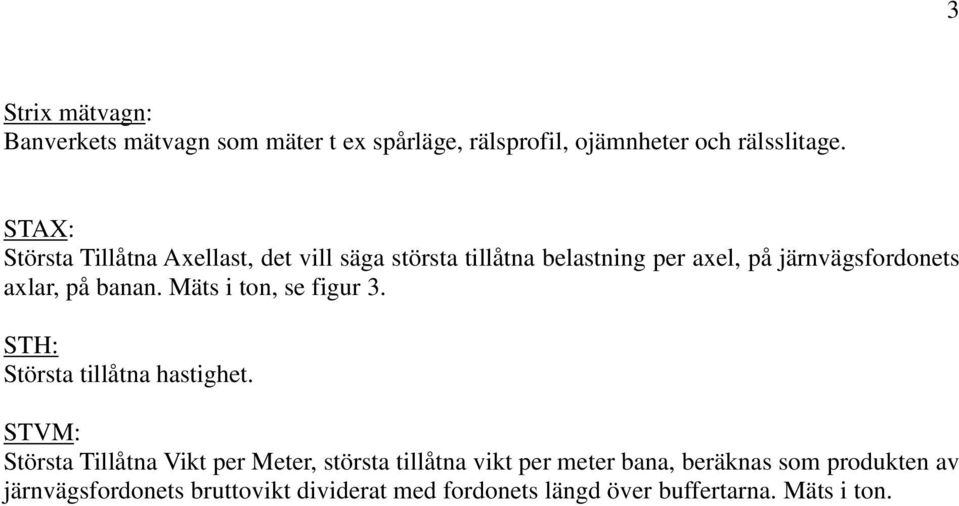

4 3 Strix mätvagn: Banverkets mätvagn som mäter t ex spårläge, rälsprofil, ojämnheter och rälsslitage. STAX: Största Tillåtna Axellast, det vill säga största tillåtna belastning per axel, på järnvägsfordonets axlar, på banan. Mäts i ton, se figur 3. STH: Största tillåtna hastighet. STVM: Största Tillåtna Vikt per Meter, största tillåtna vikt per meter bana, beräknas som produkten av järnvägsfordonets bruttovikt dividerat med fordonets längd över buffertarna. Mäts i ton.

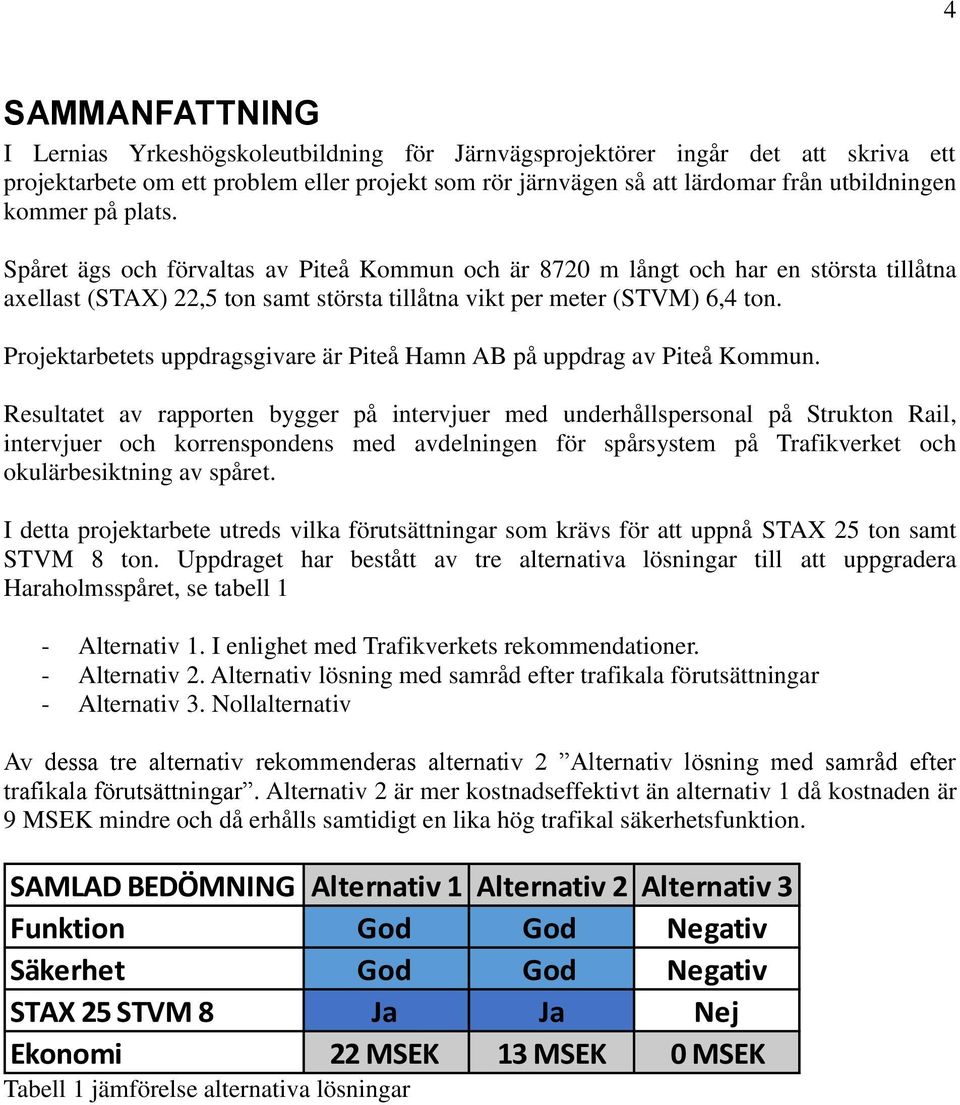

5 4 SAMMANFATTNING I Lernias Yrkeshögskoleutbildning för Järnvägsprojektörer ingår det att skriva ett projektarbete om ett problem eller projekt som rör järnvägen så att lärdomar från utbildningen kommer på plats. Spåret ägs och förvaltas av Piteå Kommun och är 8720 m långt och har en största tillåtna axellast (STAX) 22,5 ton samt största tillåtna vikt per meter (STVM) 6,4 ton. Projektarbetets uppdragsgivare är Piteå Hamn AB på uppdrag av Piteå Kommun. Resultatet av rapporten bygger på intervjuer med underhållspersonal på Strukton Rail, intervjuer och korrenspondens med avdelningen för spårsystem på Trafikverket och okulärbesiktning av spåret. I detta projektarbete utreds vilka förutsättningar som krävs för att uppnå STAX 25 ton samt STVM 8 ton. Uppdraget har bestått av tre alternativa lösningar till att uppgradera Haraholmsspåret, se tabell 1 - Alternativ 1. I enlighet med Trafikverkets rekommendationer. - Alternativ 2. Alternativ lösning med samråd efter trafikala förutsättningar - Alternativ 3. Nollalternativ Av dessa tre alternativ rekommenderas alternativ 2 Alternativ lösning med samråd efter trafikala förutsättningar. Alternativ 2 är mer kostnadseffektivt än alternativ 1 då kostnaden är 9 MSEK mindre och då erhålls samtidigt en lika hög trafikal säkerhetsfunktion. SAMLAD BEDÖMNING Alternativ 1 Alternativ 2 Alternativ 3 Funktion God God Negativ Säkerhet God God Negativ STAX 25 STVM 8 Ja Ja Nej Ekonomi 22 MSEK 13 MSEK 0 MSEK Tabell 1 jämförelse alternativa lösningar

6 INNEHÅLLSFÖRTECKNING FÖRORD... 1 Definitioner och förkortningar... 2 SAMMANFATTNING... 4 INNEHÅLLSFÖRTECKNING INLEDNING Bakgrund Framtida kapacitetskrav Syfte och mål Frågeställning METOD Intervjuer Okulär besiktning och besiktningsprotokoll Skillnad mellan rälsorter Litteraturstudie Avgränsningar INFRASTRUKTURELLT NULÄGE Slipers Räl Rälsbefästning INFRASTRUKTURELLA ÅTGÄRDER Slipers - Trafikverkets rekommendationer Slipers Trafikala åtgärder Räl Trafikverkets rekommendationer Räl Trafikala åtgärder Rälsbefästning Trafikverkets rekommendationer Rälsbefästning Trafikala åtgärder Ballast på banöverbyggnaden Generella åtgärder Vegetation Generella åtgärder Branschutlåtande angående infrastrukturella åtgärder Strukton Rail Trafikverket ÅTGÄRSALTERNATIV Alternativ 1 I enlighet med Trafikverkets rekommendationer Alternativ 2 Alternativ lösning med samråd efter trafikala förutsättningar Alternativ 3 Nollalternativ SLUTSATS REFERENSER BILAGA 1 - Okulär genomgång av Haraholmsspåret BILAGA 2 Åtgärder alternativ lösning BILAGA 3 Kostnadskalkyler BILAGA 4 Teknisk beskrivning SKARVSPÅR SLIPERS RÄL RÄLSBEFÄSTNING

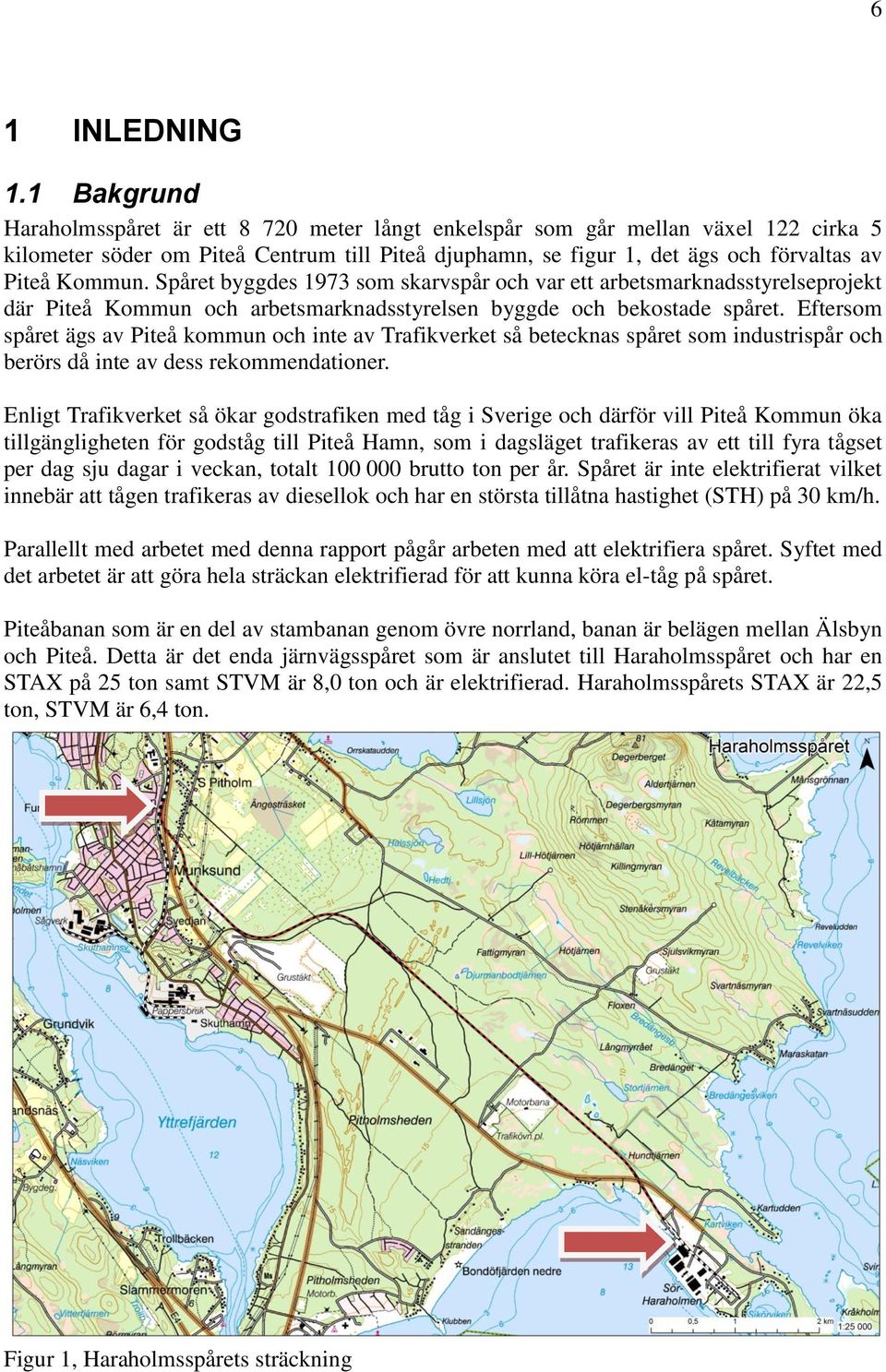

7 6 1 INLEDNING 1.1 Bakgrund Haraholmsspåret är ett meter långt enkelspår som går mellan växel 122 cirka 5 kilometer söder om Piteå Centrum till Piteå djuphamn, se figur 1, det ägs och förvaltas av Piteå Kommun. Spåret byggdes 1973 som skarvspår och var ett arbetsmarknadsstyrelseprojekt där Piteå Kommun och arbetsmarknadsstyrelsen byggde och bekostade spåret. Eftersom spåret ägs av Piteå kommun och inte av Trafikverket så betecknas spåret som industrispår och berörs då inte av dess rekommendationer. Enligt Trafikverket så ökar godstrafiken med tåg i Sverige och därför vill Piteå Kommun öka tillgängligheten för godståg till Piteå Hamn, som i dagsläget trafikeras av ett till fyra tågset per dag sju dagar i veckan, totalt brutto ton per år. Spåret är inte elektrifierat vilket innebär att tågen trafikeras av diesellok och har en största tillåtna hastighet (STH) på 30 km/h. Parallellt med arbetet med denna rapport pågår arbeten med att elektrifiera spåret. Syftet med det arbetet är att göra hela sträckan elektrifierad för att kunna köra el-tåg på spåret. Piteåbanan som är en del av stambanan genom övre norrland, banan är belägen mellan Älsbyn och Piteå. Detta är det enda järnvägsspåret som är anslutet till Haraholmsspåret och har en STAX på 25 ton samt STVM är 8,0 ton och är elektrifierad. Haraholmsspårets STAX är 22,5 ton, STVM är 6,4 ton. Figur 1, Haraholmsspårets sträckning

8 Framtida kapacitetskrav I framtiden kan det vara möjligt att uppgradera spåret mot Haraholmen till STAX 30 och STVM 12,0. Dels för en möjlig gruvdrift i Laver utanför Älvsbyn då Piteå Hamn blir närmaste hamn. Dels för en eventuell blivande Norrbotniabana som kommer att anpassas för STAX 30 och STVM 12,0. Dessa två projekt är eventualiteter och eftersom det i dagsläget är mer än 10 år bort för en eventuell Norrbotniabana så bör det inte ta hänsyn till en sådan eventualitet, däremot är gruvdrift i Laver mer aktuell i dagsläget och det bör följas vad Boliden har för intentioner och vart de vill ha sin utskeppningshamn. Farligt gods kan även vara aktuellt i en framtid att transportera farligt gods från Piteå, till exempel från SunPine Talldiesel fabrik, då bör det betänkas att ny bebyggelse avrådes vara närmre än ca 30 meter från järnvägen och även undvika avstånd som understiger 200 meter enligt Transportstyrelsen och räddningstjänstens rekommendationer, detta berör ej denna rapport mer eftersom det inte hör till rapportens syfte. 1.2 Syfte och mål Denna rapport har som syfte att: Ta fram och utreda vilka byggnadskostnader som krävs för att höja STAX till 25 från 22,5 och STVM från 6,4 till 8,0. Klargöra vilka krav som ställs från Trafikverket för att höja STAX från 22,5 till 25 och STVM från 6,4 till 8,0. Målet är att föreslå det mest lämpade alternativet för en uppgradering till STAX 25 och STVM 8, Frågeställning Vilken banöverbyggnad krävs för STAX 25 ton samt STVM 8,0 ton? Vilka åtgärder krävs enligt Trafikverkets rekommendationer för att uppnå STAX 25 och STVM 8,0? Vilka rältyper är spåret byggt av?

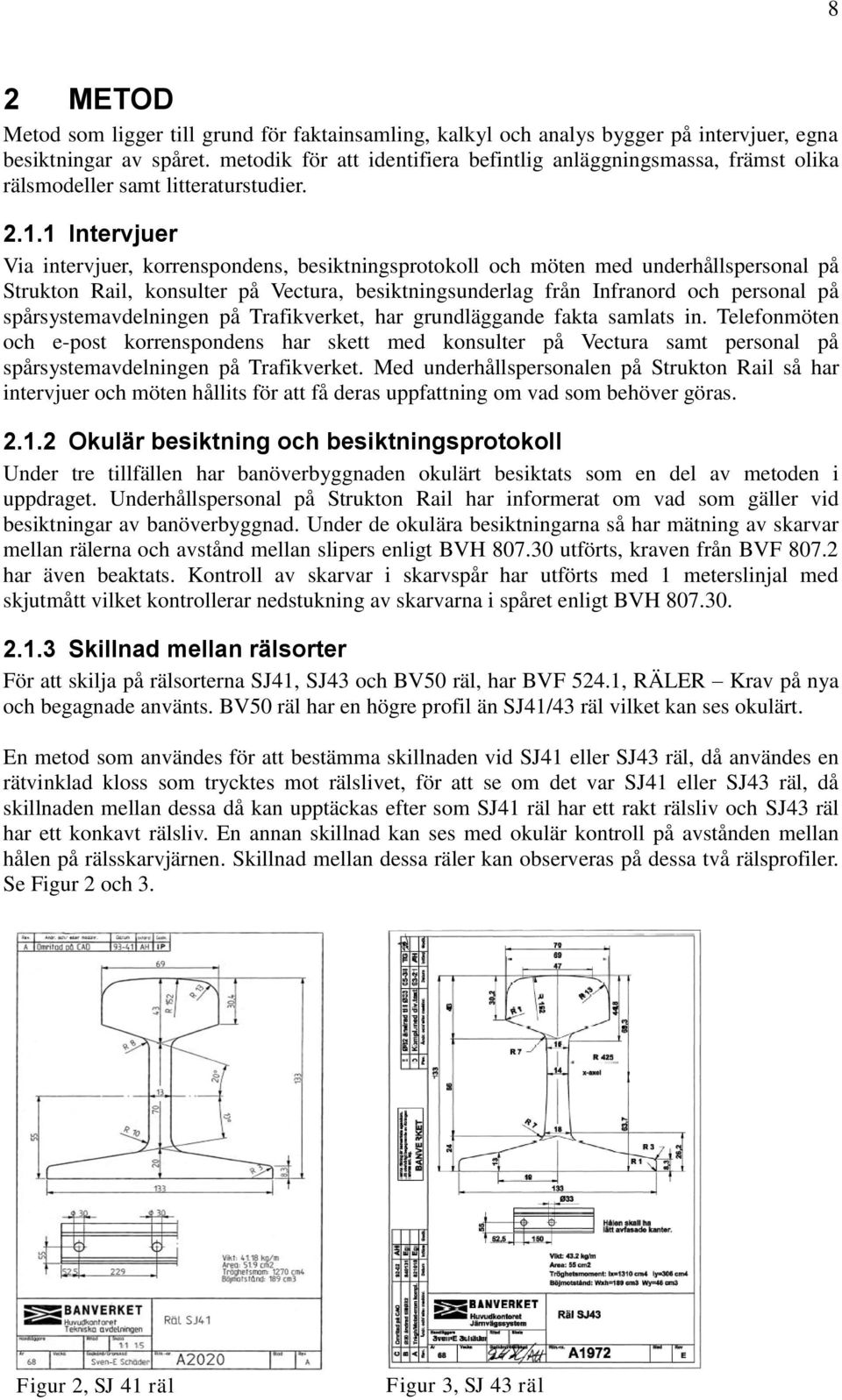

9 8 2 METOD Metod som ligger till grund för faktainsamling, kalkyl och analys bygger på intervjuer, egna besiktningar av spåret. metodik för att identifiera befintlig anläggningsmassa, främst olika rälsmodeller samt litteraturstudier Intervjuer Via intervjuer, korrenspondens, besiktningsprotokoll och möten med underhållspersonal på Strukton Rail, konsulter på Vectura, besiktningsunderlag från Infranord och personal på spårsystemavdelningen på Trafikverket, har grundläggande fakta samlats in. Telefonmöten och e-post korrenspondens har skett med konsulter på Vectura samt personal på spårsystemavdelningen på Trafikverket. Med underhållspersonalen på Strukton Rail så har intervjuer och möten hållits för att få deras uppfattning om vad som behöver göras Okulär besiktning och besiktningsprotokoll Under tre tillfällen har banöverbyggnaden okulärt besiktats som en del av metoden i uppdraget. Underhållspersonal på Strukton Rail har informerat om vad som gäller vid besiktningar av banöverbyggnad. Under de okulära besiktningarna så har mätning av skarvar mellan rälerna och avstånd mellan slipers enligt BVH utförts, kraven från BVF har även beaktats. Kontroll av skarvar i skarvspår har utförts med 1 meterslinjal med skjutmått vilket kontrollerar nedstukning av skarvarna i spåret enligt BVH Skillnad mellan rälsorter För att skilja på rälsorterna SJ41, SJ43 och BV50 räl, har BVF 524.1, RÄLER Krav på nya och begagnade använts. BV50 räl har en högre profil än SJ41/43 räl vilket kan ses okulärt. En metod som användes för att bestämma skillnaden vid SJ41 eller SJ43 räl, då användes en rätvinklad kloss som trycktes mot rälslivet, för att se om det var SJ41 eller SJ43 räl, då skillnaden mellan dessa då kan upptäckas efter som SJ41 räl har ett rakt rälsliv och SJ43 räl har ett konkavt rälsliv. En annan skillnad kan ses med okulär kontroll på avstånden mellan hålen på rälsskarvjärnen. Skillnad mellan dessa räler kan observeras på dessa två rälsprofiler. Se Figur 2 och 3. Figur 2, SJ 41 räl Figur 3, SJ 43 räl

10 Litteraturstudie För att få en djupare insikt i frågeställningen så har en litteraturstudie gjorts av Banverkets föreskrifter gällande skarvspår, underhåll, underhållsbesiktning och linjeklassning. Övrig litteratur som använts är Järnvägsteknik (ISBN ) och liknande rapporter av Vectura där en teknisk utredning för att höja från STAX 22,5 och STVM 6,4 till STAX 25 STVM 8,0 gjorts. Denna har gjorts i södra Sverige där banans egenskaper påminner om Haraholmsspåret. I syfte att beskriva anläggningsmassan och dess beskaffenhet har en markteknisk undersökning (MUR) använts, Geoteknik för elektrifiering av Haraholmsspåret utförd av Tyréns. 2.2 Avgränsningar Rapporten kommer inte att beröra Banunderbyggnad, se figur 4, och dräneringar såsom vägtrummor eller dikningar. Rapporten kommer att fokusera på vad som är viktigast för att kunna höja STAX från 22,5 ton till 25 och STVM från 6,4 till 8,0 med endast fokus på banöverbyggnad, slipers, ballast, räl och befästningar. Enligt den marktekniska undersökning som utförts finns inga geotekniska problem. Figur 4, banöverbyggnad och banunderbyggnad. En framtida elektrifiering av Haraholmsspåret kommer ej att beröras.

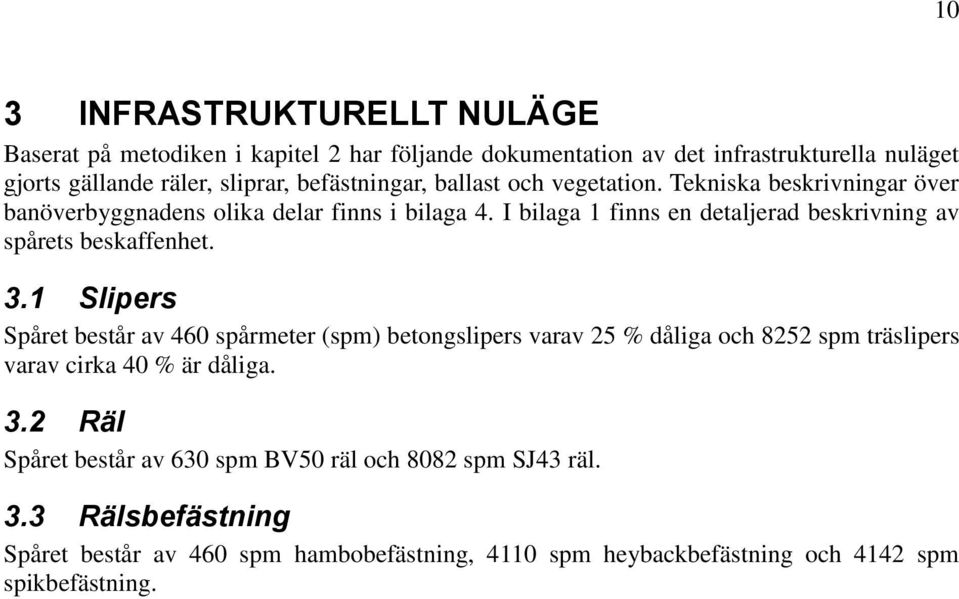

11 10 3 INFRASTRUKTURELLT NULÄGE Baserat på metodiken i kapitel 2 har följande dokumentation av det infrastrukturella nuläget gjorts gällande räler, sliprar, befästningar, ballast och vegetation. Tekniska beskrivningar över banöverbyggnadens olika delar finns i bilaga 4. I bilaga 1 finns en detaljerad beskrivning av spårets beskaffenhet. 3.1 Slipers Spåret består av 460 spårmeter (spm) betongslipers varav 25 % dåliga och 8252 spm träslipers varav cirka 40 % är dåliga. 3.2 Räl Spåret består av 630 spm BV50 räl och 8082 spm SJ43 räl. 3.3 Rälsbefästning Spåret består av 460 spm hambobefästning, 4110 spm heybackbefästning och 4142 spm spikbefästning.

12 11 4 INFRASTRUKTURELLA ÅTGÄRDER Baserat på metodiken i kapitel 2 har följande förbättringar iakttagits gällande räler, sliprar, befästningar, ballast och vegetation. Tekniska beskrivningar över banöverbyggnadens olika delar finns i bilaga Slipers - Trafikverkets rekommendationer För att klara av STAX 25 ton och STVM 8,0 ton så krävs enligt BVK center till center (c/c) på slipers 750 mm i avstånd mellan slipers. Slipersavstånd mellan slipers skall följa BVK på c/c 750 mm vid rakspår. I kurvor skall avstånd mellan slipers vara c/c 600 mm. Slipers som ska användas skall följa föreskrifterna i BVS Kap Enligt bilaga 3 Trafikverket kalkyl, så behövs 5600 stycken slipers att bytas ut. Nya furu, -ek eller boksliprar ska användas. Vid återanvändning av begagnade sliprar ska furu-, ekeller boksliprar användas. Krav på miljösäkrad slipershantering enligt BVH I plankorsningar är det tillåtet att använda betongsliprar enligt avsnitt Sliprar av furu är tryckimpregnerade med kreosot. Nya sliprar av ek är oimpregnerade Slipers Trafikala åtgärder Spåret består av betongslipers och träslipers. Enligt bilaga 1 framgår skicket på träsliprarna och betongsliprarna. I bilaga 2 framgår var på spåret byten ska ske. Betongsliprarna ska även bytas ut eftersom på ett industrispår är träsliprar att föredra på grund av att återställningstiden är mindre, dessutom är skicket på dessa betongslipers undermåliga. Enligt bilaga 3 Åtgärder alternativ lösning så behövs det 7833 stycken nya furuslipers, med ett avstånd på c/c 600 mm (utsatta lägen/kurvor) och c/c 650 mm (rakspår) Räl Trafikverkets rekommendationer För att klara av STAX 25 ton och STVM 8,0 ton så krävs enligt BVK minst en SJ41/43 räl för att kunna köra med sth 40 km/h. Spåret är till största delen SJ43 räl och har på vissa ställen BV50 räl (0+0 till och till 8+200). Enligt BVS kap får ej SJ43 räl användas vid STAX 25 och STVM 8,0 ton. Däremot vid BVK så kan SJ43 räl användas för STAX 25 och STVM 8,0 ton, sth 40 km/h. SJ43 räl tillverkas ej längre så Trafikverkets rekommendation är att byta ut all SJ43 räl till BV50 räl, enligt bilaga 3 Trafikverket kalkyl.

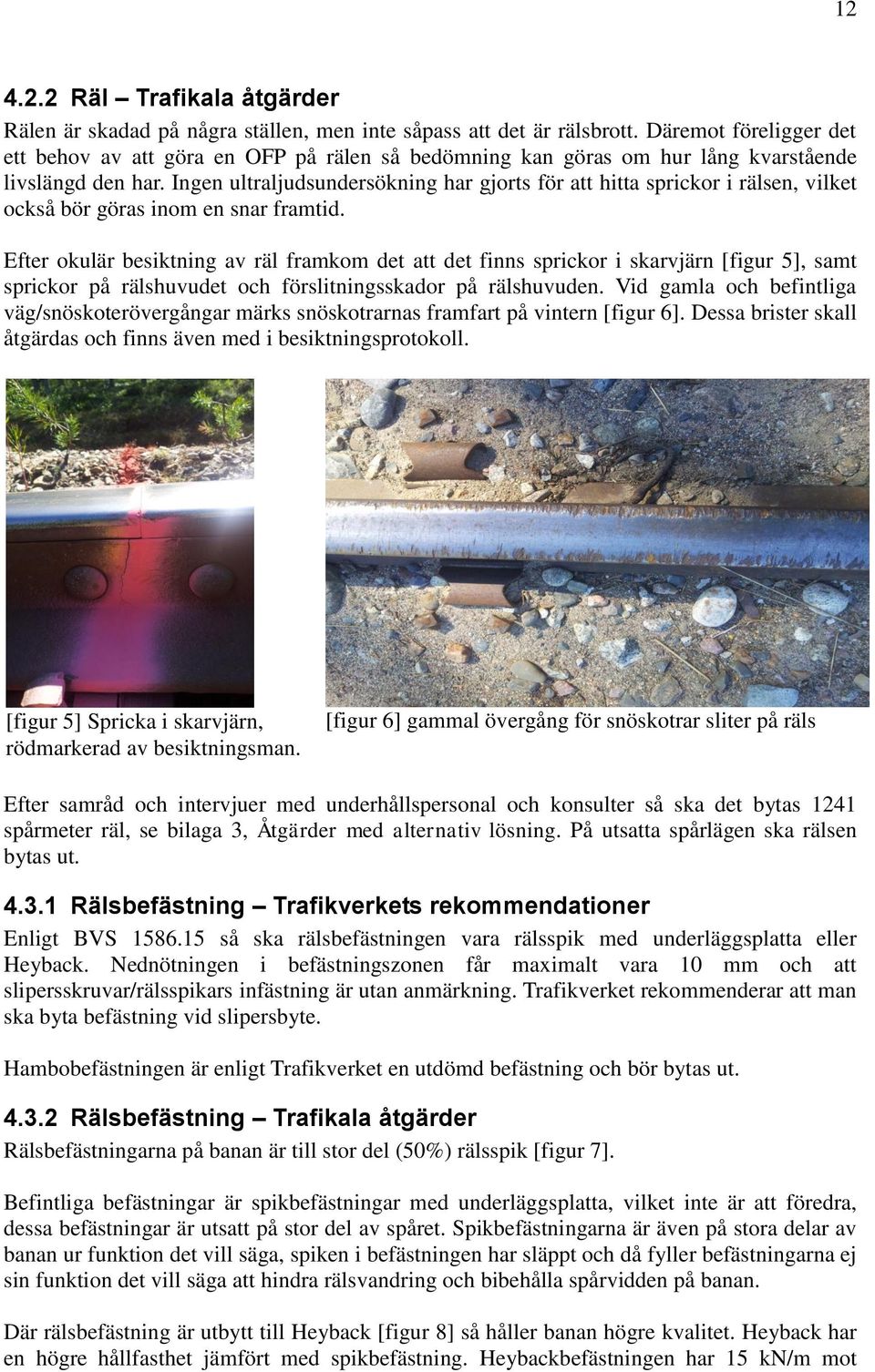

13 Räl Trafikala åtgärder Rälen är skadad på några ställen, men inte såpass att det är rälsbrott. Däremot föreligger det ett behov av att göra en OFP på rälen så bedömning kan göras om hur lång kvarstående livslängd den har. Ingen ultraljudsundersökning har gjorts för att hitta sprickor i rälsen, vilket också bör göras inom en snar framtid. Efter okulär besiktning av räl framkom det att det finns sprickor i skarvjärn [figur 5], samt sprickor på rälshuvudet och förslitningsskador på rälshuvuden. Vid gamla och befintliga väg/snöskoterövergångar märks snöskotrarnas framfart på vintern [figur 6]. Dessa brister skall åtgärdas och finns även med i besiktningsprotokoll. [figur 5] Spricka i skarvjärn, rödmarkerad av besiktningsman. [figur 6] gammal övergång för snöskotrar sliter på räls Efter samråd och intervjuer med underhållspersonal och konsulter så ska det bytas 1241 spårmeter räl, se bilaga 3, Åtgärder med alternativ lösning. På utsatta spårlägen ska rälsen bytas ut Rälsbefästning Trafikverkets rekommendationer Enligt BVS så ska rälsbefästningen vara rälsspik med underläggsplatta eller Heyback. Nednötningen i befästningszonen får maximalt vara 10 mm och att slipersskruvar/rälsspikars infästning är utan anmärkning. Trafikverket rekommenderar att man ska byta befästning vid slipersbyte. Hambobefästningen är enligt Trafikverket en utdömd befästning och bör bytas ut Rälsbefästning Trafikala åtgärder Rälsbefästningarna på banan är till stor del (50%) rälsspik [figur 7]. Befintliga befästningar är spikbefästningar med underläggsplatta, vilket inte är att föredra, dessa befästningar är utsatt på stor del av spåret. Spikbefästningarna är även på stora delar av banan ur funktion det vill säga, spiken i befästningen har släppt och då fyller befästningarna ej sin funktion det vill säga att hindra rälsvandring och bibehålla spårvidden på banan. Där rälsbefästning är utbytt till Heyback [figur 8] så håller banan högre kvalitet. Heyback har en högre hållfasthet jämfört med spikbefästning. Heybackbefästningen har 15 kn/m mot

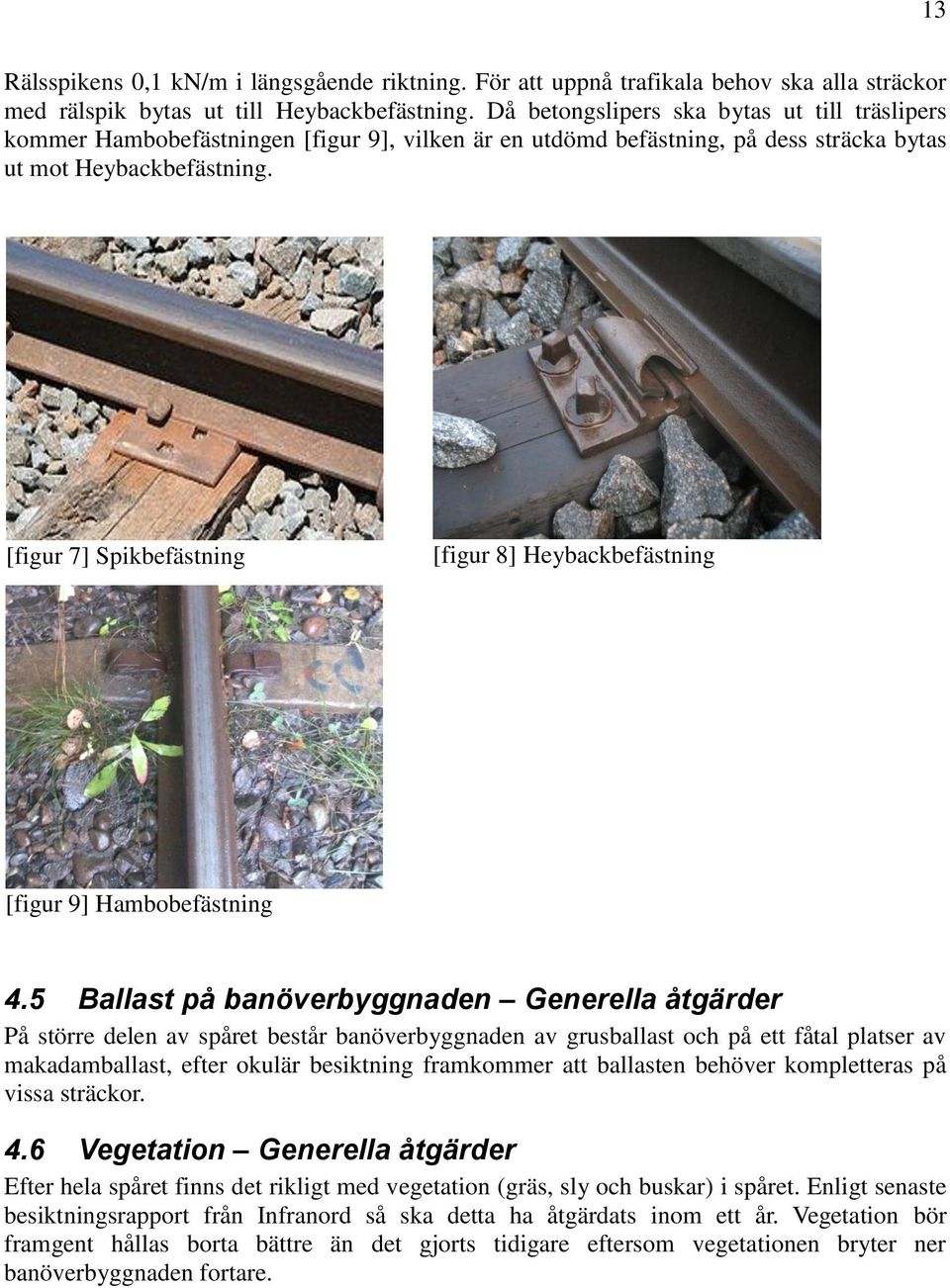

14 13 Rälsspikens 0,1 kn/m i längsgående riktning. För att uppnå trafikala behov ska alla sträckor med rälspik bytas ut till Heybackbefästning. Då betongslipers ska bytas ut till träslipers kommer Hambobefästningen [figur 9], vilken är en utdömd befästning, på dess sträcka bytas ut mot Heybackbefästning. [figur 7] Spikbefästning [figur 8] Heybackbefästning [figur 9] Hambobefästning 4.5 Ballast på banöverbyggnaden Generella åtgärder På större delen av spåret består banöverbyggnaden av grusballast och på ett fåtal platser av makadamballast, efter okulär besiktning framkommer att ballasten behöver kompletteras på vissa sträckor. 4.6 Vegetation Generella åtgärder Efter hela spåret finns det rikligt med vegetation (gräs, sly och buskar) i spåret. Enligt senaste besiktningsrapport från Infranord så ska detta ha åtgärdats inom ett år. Vegetation bör framgent hållas borta bättre än det gjorts tidigare eftersom vegetationen bryter ner banöverbyggnaden fortare.

15 Branschutlåtande angående infrastrukturella åtgärder Intervjuer har skett med lämpliga branschexperter som lämnat sina bedömningar av spåret Strukton Rail Efter möten och samtal med underhållspersonal på Strukton Rail, vilka har underhållskontraktet på spåret, är det unisont från dem; någonting måste göras åt banöverbyggnaden för att undvika urspårning. Spårviddshållare är placerade efter spåret på ett par platser, vilket är en temporär lösning som visar på brister i banöverbyggnaden. Det positiva med spåret är att det ligger på en sandbank och därför underlättar det underhållsarbeten Trafikverket Korrespondens och telefonmöten har skett med personal på Trafikverkets spårsystemavdelning. Spårsystemavdelningen anser att det är viktigt att kontrollera hela banöverbyggnaden och rekommenderar förtätning av slipers för att minska slitage och nedbrytningshastigheten på banöverbyggnaden. Trafikverkets spårsystemavdelning rekommenderade också en titt på hur järnvägsspåren i USA ser ut; Skarvspår med slipers som ligger tätare än i Sverige, spikbefästning med långa underläggsplattor för att jämna ut krafterna från räls till slipers. I USA kör de långsamma och STAX 35 för godstrafiken. Där är järnvägsspåren en jämbördig konkurrent till lastbilstrafiken på många avseenden.

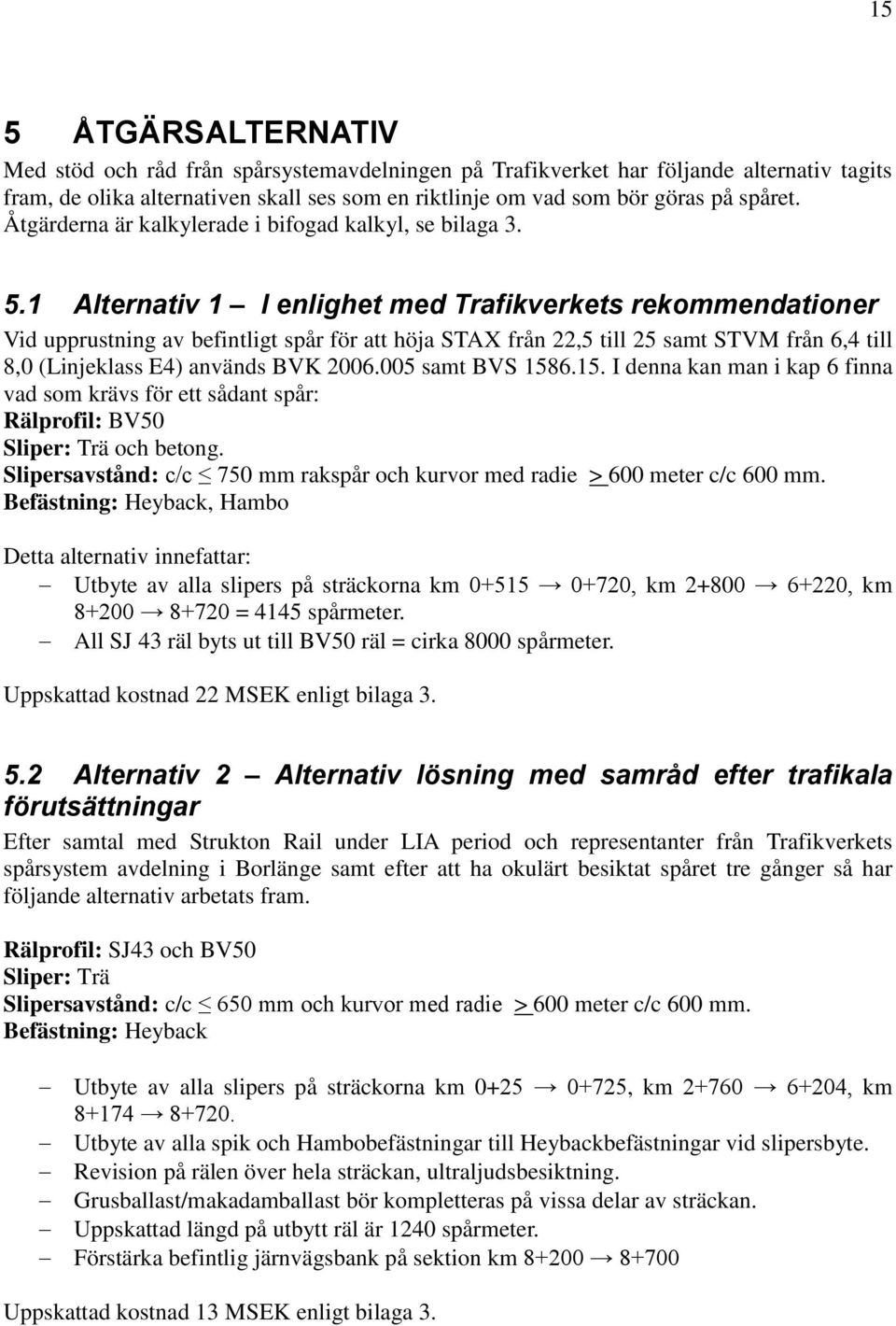

16 15 5 ÅTGÄRSALTERNATIV Med stöd och råd från spårsystemavdelningen på Trafikverket har följande alternativ tagits fram, de olika alternativen skall ses som en riktlinje om vad som bör göras på spåret. Åtgärderna är kalkylerade i bifogad kalkyl, se bilaga Alternativ 1 I enlighet med Trafikverkets rekommendationer Vid upprustning av befintligt spår för att höja STAX från 22,5 till 25 samt STVM från 6,4 till 8,0 (Linjeklass E4) används BVK samt BVS I denna kan man i kap 6 finna vad som krävs för ett sådant spår: Rälprofil: BV50 Sliper: Trä och betong. Slipersavstånd: c/c 750 mm rakspår och kurvor med radie > 600 meter c/c 600 mm. Befästning: Heyback, Hambo Detta alternativ innefattar: Utbyte av alla slipers på sträckorna km , km , km = 4145 spårmeter. All SJ 43 räl byts ut till BV50 räl = cirka 8000 spårmeter. Uppskattad kostnad 22 MSEK enligt bilaga Alternativ 2 Alternativ lösning med samråd efter trafikala förutsättningar Efter samtal med Strukton Rail under LIA period och representanter från Trafikverkets spårsystem avdelning i Borlänge samt efter att ha okulärt besiktat spåret tre gånger så har följande alternativ arbetats fram. Rälprofil: SJ43 och BV50 Sliper: Trä Slipersavstånd: c/c 650 mm och kurvor med radie > 600 meter c/c 600 mm. Befästning: Heyback Utbyte av alla slipers på sträckorna km , km , km Utbyte av alla spik och Hambobefästningar till Heybackbefästningar vid slipersbyte. Revision på rälen över hela sträckan, ultraljudsbesiktning. Grusballast/makadamballast bör kompletteras på vissa delar av sträckan. Uppskattad längd på utbytt räl är 1240 spårmeter. Förstärka befintlig järnvägsbank på sektion km Uppskattad kostnad 13 MSEK enligt bilaga 3.

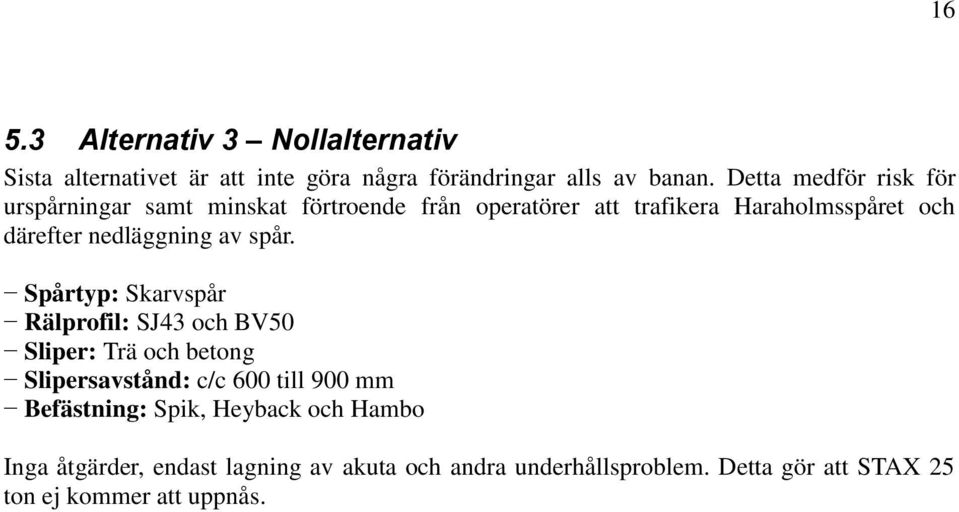

17 Alternativ 3 Nollalternativ Sista alternativet är att inte göra några förändringar alls av banan. Detta medför risk för urspårningar samt minskat förtroende från operatörer att trafikera Haraholmsspåret och därefter nedläggning av spår. Spårtyp: Skarvspår Rälprofil: SJ43 och BV50 Sliper: Trä och betong Slipersavstånd: c/c 600 till 900 mm Befästning: Spik, Heyback och Hambo Inga åtgärder, endast lagning av akuta och andra underhållsproblem. Detta gör att STAX 25 ton ej kommer att uppnås.

18 17 6 SLUTSATS Denna rapport har som syfte att ta fram och utreda vilka byggnadsåtgärder som krävs för att höja STAX från 22,5 till 25 STVM från 6,4 till 8,0. För att uppnå dom trafikala behoven för STAX 25 och STVM 8,0 rekommenderas alternativ 2. - Byta ut slipers över utvalda sträckor, totalt 4644 spårmeter slipersbyte med c/c 650 mm, c/c 600 mm vid kurvor med radie > 600 meter c/c 600 mm. Detta betyder att ca 7800 nya slipers ska sättas ut med ny befästning med tillbehör - I samband med slipersbyte använda sig av nya heybackbefästningar på de nya sliprarna, eftersom spikbefästningarna inte har samma hållfasthet som heyback befästningarna. - Besikta hela spåret med ultraljudsmätvagn (sperry rail) eller liknande metod för att identifiera dålig SJ43/BV50 räl som inte klarar av rälsprofilkraven. - Byta ut räls över sträckor där rälsen inte klarar av rälsprofilkraven, önskvärt är att byta ut den SJ43 rälen till BV50 räl, förslagsvis på sammanhängande sträckor. - Ballastkomplettering där slipers ej till fullo på sidor är täckt av ballast. Trafikverkets krav, allt enligt förslag 2, står i BVK för hur ett spår ska vara för att uppnå STAX 25 ton och STVM 8,0 ton, enligt denna räcker det med c/c 750 mm samt SJ43 räl eller föredragsvis BV50 räl. Nackdelen med denna konstruktion är att sliprarna har stort avstånd mellan varandra och då blir belastningen tyngre på varje enskild slipers, samtidigt som den blir dyrare i och med att rälen bör bytas ut och att spikbefästningar kan användas, vilka inte har samma hållfasthet som Heybackbefästningar. Därför är det att föredra att ha c/c 650 mm samt Heybackbefästningar för att ge spåret bättre hållfasthet. Det bakomliggande syftet med rapporten var att göra spåret kompatibelt med Piteåbanan vilken har STAX 25 ton och STVM 8,0 ton. Detta för att göra det mer attraktivt för närliggande industrier att använda sig av järnvägstransporter istället för lastbilstransporter och därigenom skapa miljövinster. Under tiden för projektarbetet framkom att Haraholmsspåret påminner mycket om godsjärnvägarna i USA, där används låga hastigheter, skarvspår och spikbefästning, vilket gör att kostnaden reduceras i underhåll och nybyggnationer. Skillnaden är att det i USA är väldigt täta slipersavstånd och då kör de på STAX 35, just på grund av de täta slipersavstånden. Detta har visat sig vara ekonomiskt lönsamt på den amerikanska transportmarknaden men inte än på den europeiska marknaden där godstrafiken får stryka på foten mot persontrafiken.

19 18 7 REFERENSER Bilder Underhållsarbetare och arbetsledare Johan Gunnarsson Erik Lindberg Lars Wikström Besiktningsprotokoll Haraholmsspåret 2013 Peter Öhlund Strukton Rail AB Trafikverket, spårsystem Trafikverket, trafiksäkerhetsenheten Piteå Hamn AB Infranord Litteratur: BVK Tillåtna hastigheter för trafik med 25 tons axellast, spårstandard för banor i linjeklass E4, Johan Gunnarsson BVS Skarvspår, Johan Gunnarsson BVH Underhållsbesiktning av banöverbyggnad, Magnus Westerberg Infrastrukturella och trafikala förutsättningar för malmtransporter i stråket Öxnered Brofjordens hamn - Vectura Consulting AB Järnvägsteknik, ISBN , Michael Åhström

20 BILAGA 1 - Okulär genomgång av Haraholmsspåret 19

21 BILAGA 2 Åtgärder alternativ lösning 20

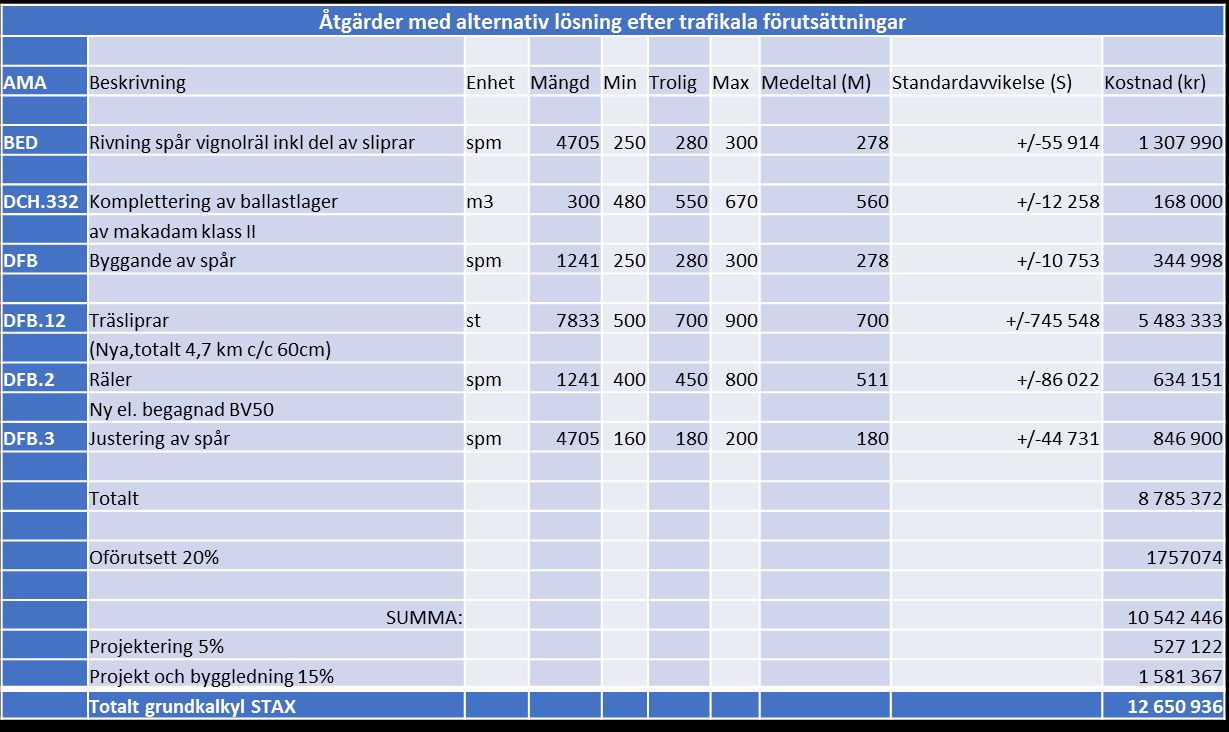

22 BILAGA 3 Kostnadskalkyler 21

23 22 BILAGA 4 Teknisk beskrivning SKARVSPÅR I ett skarvspår kopplas rälerna samman med skruvförband enligt figur 1 nedan. Detta förband kallas allmänt för öppen rälsskarv. I skarven hålls rälerna samman av rälsskarvjärn och rälsskarvskruv med mutter och fjäderring. För att ge utrymme för de rörelser i rälerna som orsakas av temperaturvariationer byggs skarvspår med en skarvöppning. Trafikverkets skarvkonstruktioner medger en maximal skarvöppning på 20 mm och kan variera mellan 0 och 20 mm. Ett spel mellan håldiameter och skruvdimension ger möjlighet till denna rörelse. Figur 1, skiss skarvspår. Den öppna skarven är skarvspårets svaga punkt. I ett skarvspår uppstår så kallade skarvslag då ett hjul passerar skarvöppningen vilket beror av skarvöppningens storlek och den höjdskillnad som uppstår mellan den belastade avrullningsrälen och den mindre belastade på rullningsrälen. Detta resulterar i nedbockning och nedstukning av rälsändarna. Beroende på den höga kraft som uppstår i en skarv när ett hjul rullar över från ena rälen till den andra så utsätts även skarvjärn och skarvskruvar för höga krafter som i hårt slitna skarvar ofta ger deformerade skarvjärn. Den fria längdändringen motverkas av motståndet i rälsskarven, befästningen och ballasten, befästningsmotståndet. Befästningsmotståndet och ballastmotståndet är beroende av varandra, se figur 2 nedan. Figur 2, Rörelsehinder i spår. Rörelse sker normalt i det skikt där motståndet är lägst.

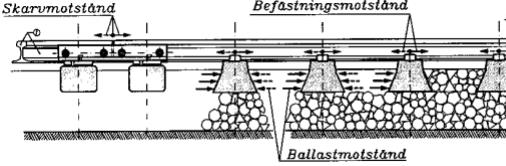

24 23 En skarv är ett friktionsförband där motståndet mot rörelse beror av friktionen mellan skarvjärnens kontaktytor med rälen. Motståndet varierar beroende av antalet skruvar samt hur väl skarvskruvarna är åtdragna. Ett medelvärde för skarvmotståndet som brukar användas vid beräkningar är 100 kn. Vid varje sliper finns ett motstånd mot längdändring från befästning och ballast. Dessa motstånd är delvis beroende av varandra. Om befästningsmotståndet är mindre än ballastmotståndet kommer rälen att röra sig i förhållande till slipern. Är befästningsmotståndet större än ballastmotståndet kommer rörelsen at ske mellan sliper och ballast. Befästningsmotståndet är beroende av typ av befästning. En spikbefästning i bra skick har ett motstånd på cirka 0,5 kn/m räl, en fjädrande befästning av typ HeyBack i gott tillstånd har ett motstånd på cirka 15 kn/m räl. Ballastmotståndet i längsled varierar beroende av ballasttyp, kvalitet, komprimeringsgrad, ballastsektionens storlek och årstid. Ett medelvärde på ballastmotståndet på sommaren är cirka 5 kn/m räl och på vintern cirka 15 kn/m räl. Ett annat problem med skarvspår är rälsvandring som innebär att skarvöppningarna ändras på grund av yttre påverkan av den rullande materielen, inte på grund av temperaturvariationen. Rälsvandring beror på otillräckligt längdförskjutningsmotstånd. Det faktum att rälsvandring är så vanligt i skarvspår beror på att det i mycket stor utsträckning byggts med svaga befästningar och att rälsvandringshinder i tillräcklig omfattning saknas. Lastad trafik i en riktning i ett skarvspår kan göra att rälerna packas samman och att det inte längre finns utrymme för de temperaturberoende rörelserna i skarvarna. Följden blir också här stora krafter som kan leda till utknäckning av spåret. I skarvspår är ofta rälsvandring den primära orsaken till solkurvor. Statistik hos Trafikverket visar att det är vanligare med solkurvor i skarvspår med långa räler (räler > 20 m) än med korta räler. Av denna anledning bör alla skarvspår där rälslängden är > 20 m och befästningen rälsspik förses med rälsvandringshinder. SLIPERS Slipern har olika funktioner. Den ska utgöra ett fjädrande underlag för rälen, fixera rälerna i sidled på rätt avstånd från varandra och samverka med rälen och rälsbefästningarna för att göra spåret styvt i sidled. Sliprarna ska ligga vinkelrätt mot rälen och på ett jämnt avstånd från varandra. Varierande slipersavstånd, kan ge ojämn belastning av ballasten med risk för att spårets läge kan ändras. Figur 3 nedan visar hur axellasten påverkar slipers. Figur 3, Q = axellastens påverkan på slipers.
