1 TEKNIKTÄVLING System för behovsstyrning av handdukstorkar

2 Innehåll 1 Bakgrund Syfte Krav Beställargruppen Prissumma Tävlingsförslagets form och innehåll Inlämning av tävlingsförslag Äganderätt, upphovsrätt, nyttjanderätt och patentskydd Utvärdering och bedömning Prototyp och provning Ytterligare information Tidplan... 6 Bilaga 1: Kravspecifikation... 8 Bilaga 2: Typbadrum, två stycken Bilaga 3: Anbudsformulär

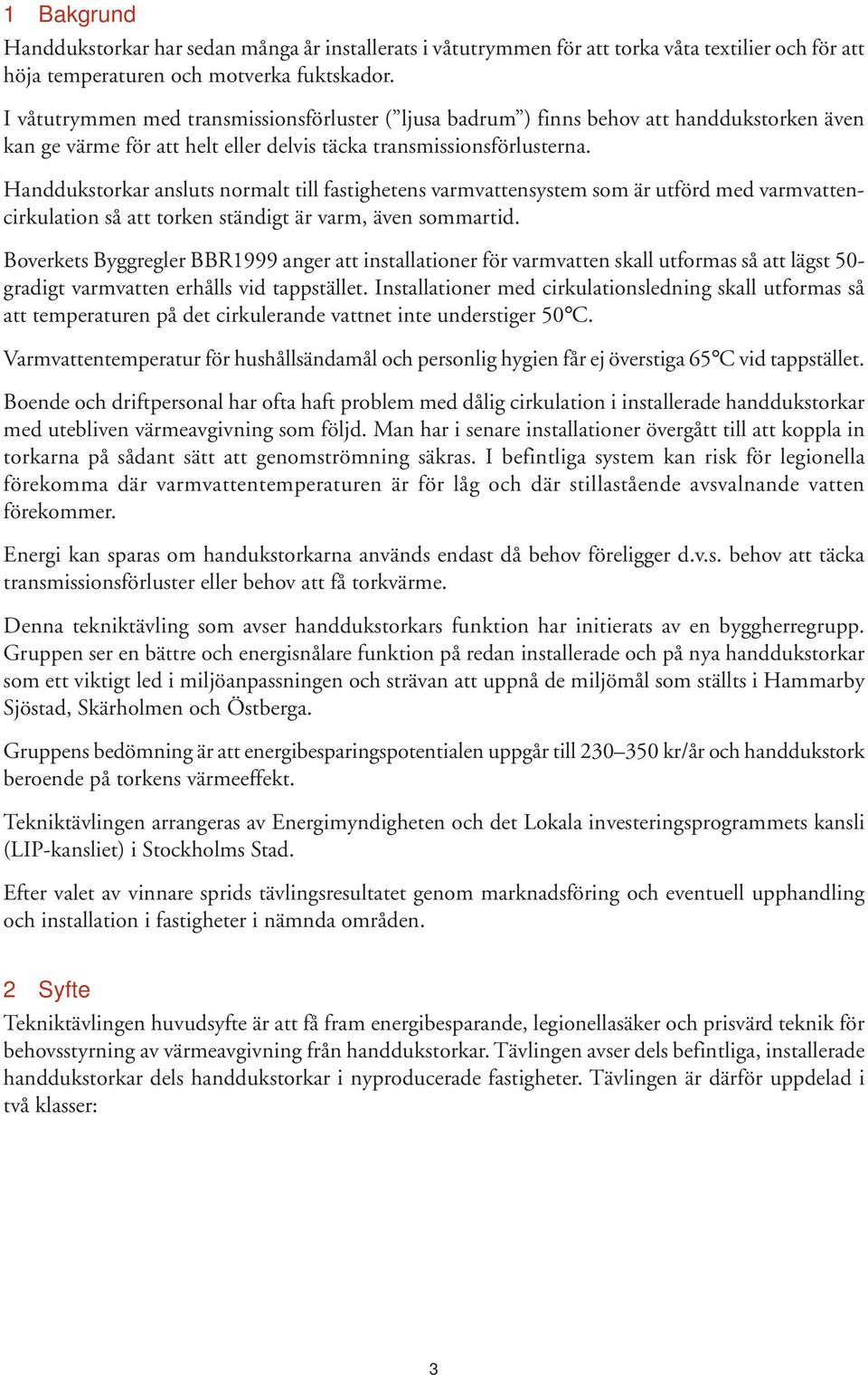

3 1 Bakgrund Handdukstorkar har sedan många år installerats i våtutrymmen för att torka våta textilier och för att höja temperaturen och motverka fuktskador. I våtutrymmen med transmissionsförluster ( ljusa badrum ) finns behov att handdukstorken även kan ge värme för att helt eller delvis täcka transmissionsförlusterna. Handdukstorkar ansluts normalt till fastighetens varmvattensystem som är utförd med varmvattencirkulation så att torken ständigt är varm, även sommartid. Boverkets Byggregler BBR1999 anger att installationer för varmvatten skall utformas så att lägst 50- gradigt varmvatten erhålls vid tappstället. Installationer med cirkulationsledning skall utformas så att temperaturen på det cirkulerande vattnet inte understiger 50 C. Varmvattentemperatur för hushållsändamål och personlig hygien får ej överstiga 65 C vid tappstället. Boende och driftpersonal har ofta haft problem med dålig cirkulation i installerade handdukstorkar med utebliven värmeavgivning som följd. Man har i senare installationer övergått till att koppla in torkarna på sådant sätt att genomströmning säkras. I befintliga system kan risk för legionella förekomma där varmvattentemperaturen är för låg och där stillastående avsvalnande vatten förekommer. Energi kan sparas om handukstorkarna används endast då behov föreligger d.v.s. behov att täcka transmissionsförluster eller behov att få torkvärme. Denna tekniktävling som avser handdukstorkars funktion har initierats av en byggherregrupp. Gruppen ser en bättre och energisnålare funktion på redan installerade och på nya handdukstorkar som ett viktigt led i miljöanpassningen och strävan att uppnå de miljömål som ställts i Hammarby Sjöstad, Skärholmen och Östberga. Gruppens bedömning är att energibesparingspotentialen uppgår till kr/år och handdukstork beroende på torkens värmeeffekt. Tekniktävlingen arrangeras av Energimyndigheten och det Lokala investeringsprogrammets kansli (LIP-kansliet) i Stockholms Stad. Efter valet av vinnare sprids tävlingsresultatet genom marknadsföring och eventuell upphandling och installation i fastigheter i nämnda områden. 2 Syfte Tekniktävlingen huvudsyfte är att få fram energibesparande, legionellasäker och prisvärd teknik för behovsstyrning av värmeavgivning från handdukstorkar. Tävlingen avser dels befintliga, installerade handdukstorkar dels handdukstorkar i nyproducerade fastigheter. Tävlingen är därför uppdelad i två klasser: 3

4 Klass 1 Styrning av installerade handdukstorkar som är anslutna till varmvattensystem med varmvattencirkulation. Klass 2 Handdukstork med valfri värmekälla och med styrning, företrädesvis avsedd för nyproduktion. 3 Krav De krav som ställs i tekniktävlingen specificeras i bilagd kravspecifikation (Bilaga 1). För att få enhetliga förutsättningar i tävlingen förutsätts föreslagen utrustning bli installerad i våtutrymmen med utformning enligt 2 st. bilagda ritningar som avser mörkt respektive ljust badrum. (Bilaga 2) 4 Beställargruppen Kraven har tagits fram av följande referensgrupp: Göran Andersson Mats Alvtegen Rolf Kling Anders Lindèn Jan Ryhre Tomas Sandstedt Svante Wijk Göran Wilson Bo Östlund Jones Lang LaSalle Asset Management Services AB NCC Bostad VVS-installatörerna Birka Energi AB LIP-kansliet NCC Bostad Energimyndigheten Svenska Bostäder Familjebostäder. I referensgruppen ingår Energimyndigheten och LIP-kansliet som administrerar projektet och även kommer att sprida information om projektet och resultatet. 5 Prissumma En prissumma om totalt SEK att fördelas ut till vinnare i klass 1 respektive klass 2 eller fördelas fritt av juryn. 6 Tävlingsförslagets form och innehåll Tävlingsförslaget skall avse system för behovsstyrning av handdukstorkar enligt bilagd kravspecifikation. (Bilaga 1). Tävlingsförslaget skall vara skriftligt och avfattat på svenska eller engelska. Tillsammans med tävlingsförslaget skall inlämnas ifyllt anbudsformulär (Bilaga 3) samt ritningar och funktionsbeskrivning. 4

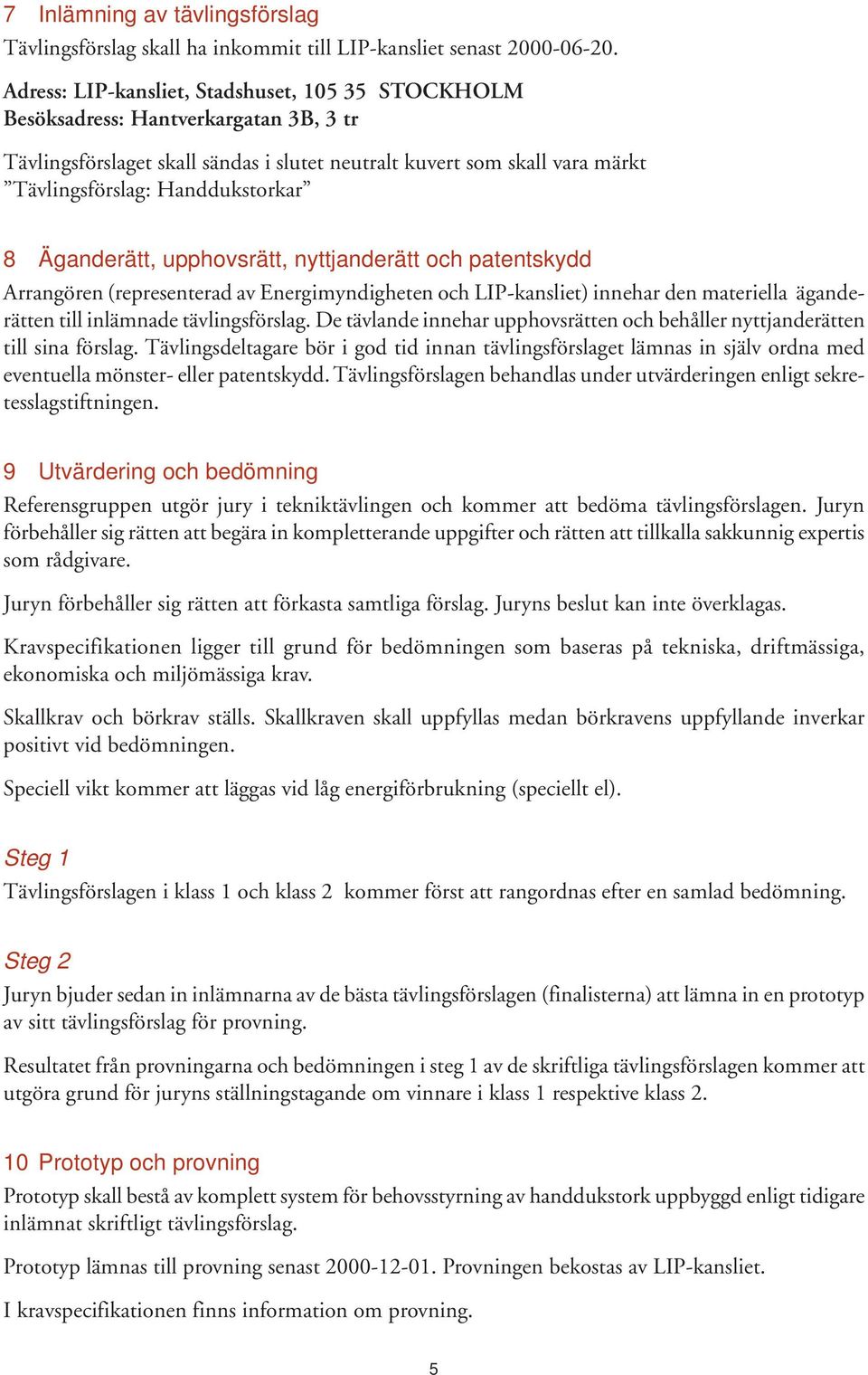

5 7 Inlämning av tävlingsförslag Tävlingsförslag skall ha inkommit till LIP-kansliet senast Adress: LIP-kansliet, Stadshuset, STOCKHOLM Besöksadress: Hantverkargatan 3B, 3 tr Tävlingsförslaget skall sändas i slutet neutralt kuvert som skall vara märkt Tävlingsförslag: Handdukstorkar 8 Äganderätt, upphovsrätt, nyttjanderätt och patentskydd Arrangören (representerad av Energimyndigheten och LIP-kansliet) innehar den materiella äganderätten till inlämnade tävlingsförslag. De tävlande innehar upphovsrätten och behåller nyttjanderätten till sina förslag. Tävlingsdeltagare bör i god tid innan tävlingsförslaget lämnas in själv ordna med eventuella mönster- eller patentskydd. Tävlingsförslagen behandlas under utvärderingen enligt sekretesslagstiftningen. 9 Utvärdering och bedömning Referensgruppen utgör jury i tekniktävlingen och kommer att bedöma tävlingsförslagen. Juryn förbehåller sig rätten att begära in kompletterande uppgifter och rätten att tillkalla sakkunnig expertis som rådgivare. Juryn förbehåller sig rätten att förkasta samtliga förslag. Juryns beslut kan inte överklagas. Kravspecifikationen ligger till grund för bedömningen som baseras på tekniska, driftmässiga, ekonomiska och miljömässiga krav. Skallkrav och börkrav ställs. Skallkraven skall uppfyllas medan börkravens uppfyllande inverkar positivt vid bedömningen. Speciell vikt kommer att läggas vid låg energiförbrukning (speciellt el). Steg 1 Tävlingsförslagen i klass 1 och klass 2 kommer först att rangordnas efter en samlad bedömning. Steg 2 Juryn bjuder sedan in inlämnarna av de bästa tävlingsförslagen (finalisterna) att lämna in en prototyp av sitt tävlingsförslag för provning. Resultatet från provningarna och bedömningen i steg 1 av de skriftliga tävlingsförslagen kommer att utgöra grund för juryns ställningstagande om vinnare i klass 1 respektive klass Prototyp och provning Prototyp skall bestå av komplett system för behovsstyrning av handdukstork uppbyggd enligt tidigare inlämnat skriftligt tävlingsförslag. Prototyp lämnas till provning senast Provningen bekostas av LIP-kansliet. I kravspecifikationen finns information om provning. 5

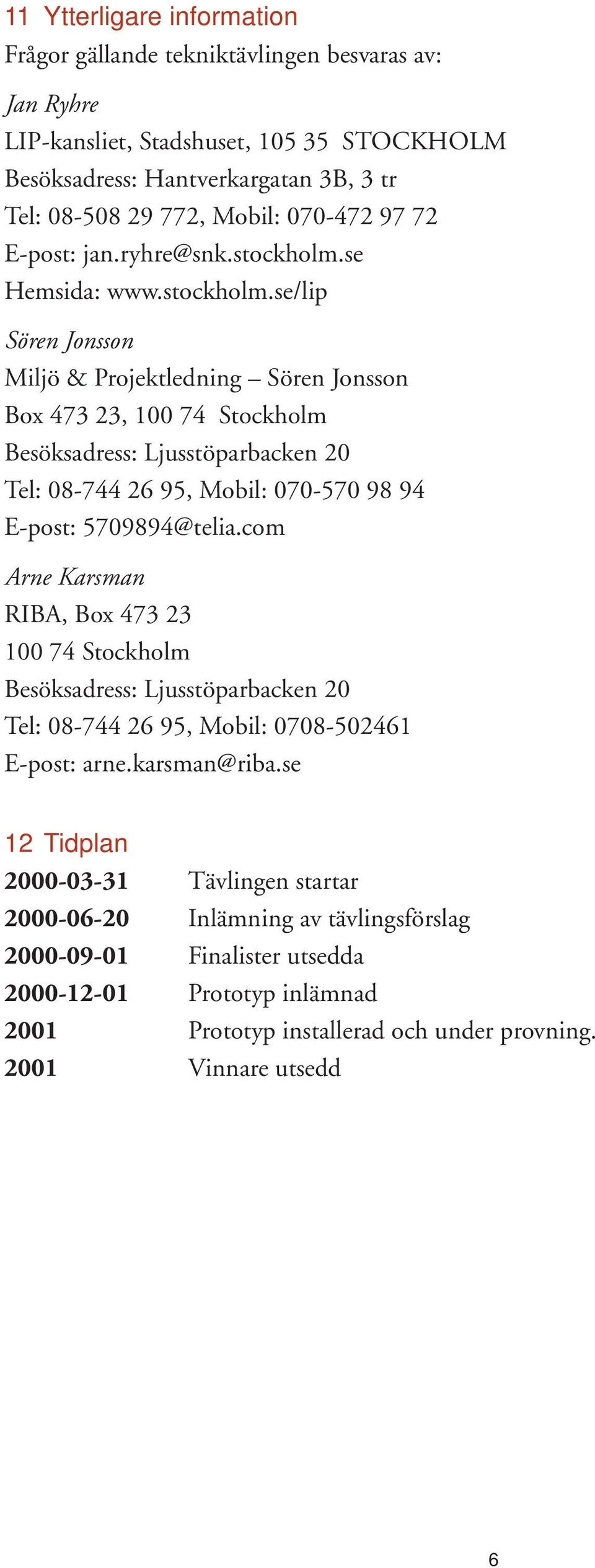

6 11 Ytterligare information Frågor gällande tekniktävlingen besvaras av: Jan Ryhre LIP-kansliet, Stadshuset, STOCKHOLM Besöksadress: Hantverkargatan 3B, 3 tr Tel: , Mobil: E-post: jan.ryhre@snk.stockholm.se Hemsida: Sören Jonsson Miljö & Projektledning Sören Jonsson Box , Stockholm Besöksadress: Ljusstöparbacken 20 Tel: , Mobil: E-post: @telia.com Arne Karsman RIBA, Box Stockholm Besöksadress: Ljusstöparbacken 20 Tel: , Mobil: E-post: arne.karsman@riba.se 12 Tidplan Tävlingen startar Inlämning av tävlingsförslag Finalister utsedda Prototyp inlämnad 2001 Prototyp installerad och under provning Vinnare utsedd 6

7 Innehåll Bilaga 1 1 Allmänt Omfattning Funktion Installation Kommunikation Drift Underhåll och reparation Beständighet Hälsa, säkerhet och miljö Information till brukare Pris

8 Bilaga 1 Kravspecifikation gällande system för behovsstyrning av handdukstorkar 1 Allmänt Denna kravspecifikation utgör beställargruppens krav på utrustning och system gällande behovsstyrning av handdukstorkar. Som bakgrund till kraven redovisas mål. Målen i sig utgör inga krav. 2 Omfattning Kraven omfattar system för behovsstyrning av handdukstorkar i lägenheter, gemensamhetslokaler samt butiker och kontor i befintliga och nybyggda fastigheter. Kravspecifikationen avser utrustning gällande: Klass 1: Befintliga installationer System för behovsstyrning av värmeavgivning från handdukstorkar anslutna till system för varmvattencirkulation samt principer för handdukstorks inkoppling i varmvattensystemen. Behovsstyrningen skall kunna appliceras på befintliga, installerade handdukstorkar. Inom klass 1 gäller två alternativ: Alternativ 1: Mörkt badrum Handdukstork installerad i utrymme utan transmissionsförluster, enligt bilagd ritning. Handdukstorken förutsätts ha en avgiven värmeeffekt i intervallet W vid t 30 C medeltemperaturskillnad mellan tork och luft. Röranslutning är 12 eller 15. Alternativ 2: Ljust badrum Handdukstork installerad i utrymme med transmissionsförluster, enligt bilagd ritning. Handdukstorken förutsätts ha en avgiven värmeeffekt i intervallet W vid t 30 C medeltemperaturskillnad mellan tork och luft. Röranslutning är 12 eller 15. Utrymmet har maximal transmissionsförlust 150 W som kan helt eller delvis täckas med värmeeffekt från annan värmekälla. Klass 2: Nyproduktion Handdukstork med system för behovsstyrning av värmeavgivning. Värmemedium varmvatten, värmevatten (radiatorsystem) eller el varvid låg elförbrukning kommer att premieras. Systemet skall kunna installeras vid nybyggnation eller vid omfattande ombyggnad av våtutrymme. Inom klass 2 gäller två alternativ: Alternativ 1: Mörkt badrum Handdukstork i utrymme utan transmissionsförluster med utformning enligt bilagd ritning. 8

9 Bilaga 1 Alternativ 2: Ljust badrum Handdukstork i utrymme med utformning enligt bilagd ritning och maximal transmissionsförlust 150 W som förutsätts täckas av handdukstorken. Förslagsställare har möjlighet att lämna förslag i klass 1 och klass 2 eller någon av klass 1 eller 2. 3 Funktion Mål: Handdukstorkars funktion skall flexibelt kunna anpassas till behovet att torka textilier och att helt eller delvis täcka transmissionsförluster i våtutrymmen. Generella krav Skallkrav 1: Tävlingsförslagen skall följa i Sverige gällande lagar och bestämmelser. Skallkrav 2: Handdukstork ansluten till varmvattensystem skall vara utformad och ansluten på sådant sätt att önskad funktion och genomströmning erhålles. Skallkrav 3: Tomgångseffekten på installerad elutrustning skall anges. Krav klass 1 och 2 Alternativ 1 Skallkrav 1: I utrymmen utan transmissionsförluster skall torkens värmeavgivning kunna styras av brukaren eller styras på annat sätt. Skallkrav 2: Värmeavgivning skall ske under önskad tid varefter värmeavgivningen skall upphöra. Vid tidsstyrning skall inkopplingstiden vara max 2 timmar och vara fast eller inställbar. Exempel: Torkens värmeavgivning kan styras med tid, temperatur eller fuktighet. Krav klass 1 och 2 Alternativ 2 Skallkrav 1: I utrymmen med transmissionsförluster där installerad handdukstork förutom att ge torkning även helt eller delvis skall täcka transmissionsförluster skall torkens värmeavgivningen i första hand styras av rumstemperaturen. Skallkrav 2: Ökad värmeavgivning för torkning skall kunna styras av brukaren eller styras på annat sätt. Värmeavgivning skall ske under önskad tid varefter rumstemperaturen åter skall styra värmeavgivningen. Vid tidsstyrning skall tiden vara max 2 timmar och vara fast eller inställbar. Provning funktionskrav: Prov genomföres i klimatkammare under kontrollerade klimatförhållanden. Provad utrustning ansluts till aktuella försörjningssystem. Funktionen provas vid återkommande värmningscykler. Avgiven värmeeffekt och reglernoggrannhet mäts i punkter över arbetsområdet. 4 Installation Mål: Utrustningen skall vara enkel att installera så att korrekt och säker funktion erhålles. Utrustningen skall ha en estetisk tilltalande utformning som harmonierar med övrig utrustning i våtutrymme. 9

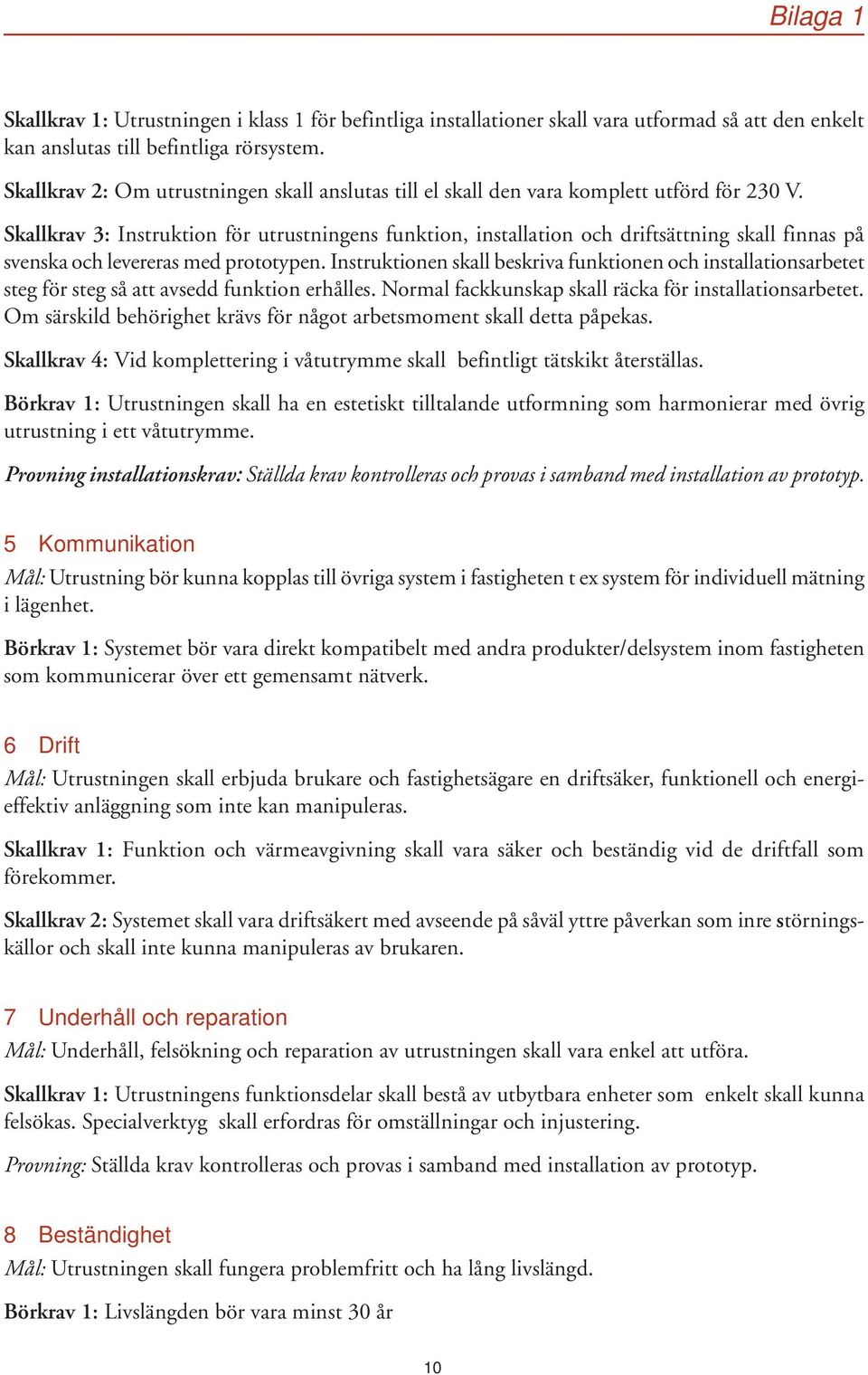

10 Bilaga 1 Skallkrav 1: Utrustningen i klass 1 för befintliga installationer skall vara utformad så att den enkelt kan anslutas till befintliga rörsystem. Skallkrav 2: Om utrustningen skall anslutas till el skall den vara komplett utförd för 230 V. Skallkrav 3: Instruktion för utrustningens funktion, installation och driftsättning skall finnas på svenska och levereras med prototypen. Instruktionen skall beskriva funktionen och installationsarbetet steg för steg så att avsedd funktion erhålles. Normal fackkunskap skall räcka för installationsarbetet. Om särskild behörighet krävs för något arbetsmoment skall detta påpekas. Skallkrav 4: Vid komplettering i våtutrymme skall befintligt tätskikt återställas. Börkrav 1: Utrustningen skall ha en estetiskt tilltalande utformning som harmonierar med övrig utrustning i ett våtutrymme. Provning installationskrav: Ställda krav kontrolleras och provas i samband med installation av prototyp. 5 Kommunikation Mål: Utrustning bör kunna kopplas till övriga system i fastigheten t ex system för individuell mätning i lägenhet. Börkrav 1: Systemet bör vara direkt kompatibelt med andra produkter/delsystem inom fastigheten som kommunicerar över ett gemensamt nätverk. 6 Drift Mål: Utrustningen skall erbjuda brukare och fastighetsägare en driftsäker, funktionell och energieffektiv anläggning som inte kan manipuleras. Skallkrav 1: Funktion och värmeavgivning skall vara säker och beständig vid de driftfall som förekommer. Skallkrav 2: Systemet skall vara driftsäkert med avseende på såväl yttre påverkan som inre störningskällor och skall inte kunna manipuleras av brukaren. 7 Underhåll och reparation Mål: Underhåll, felsökning och reparation av utrustningen skall vara enkel att utföra. Skallkrav 1: Utrustningens funktionsdelar skall bestå av utbytbara enheter som enkelt skall kunna felsökas. Specialverktyg skall erfordras för omställningar och injustering. Provning: Ställda krav kontrolleras och provas i samband med installation av prototyp. 8 Beständighet Mål: Utrustningen skall fungera problemfritt och ha lång livslängd. Börkrav 1: Livslängden bör vara minst 30 år 10

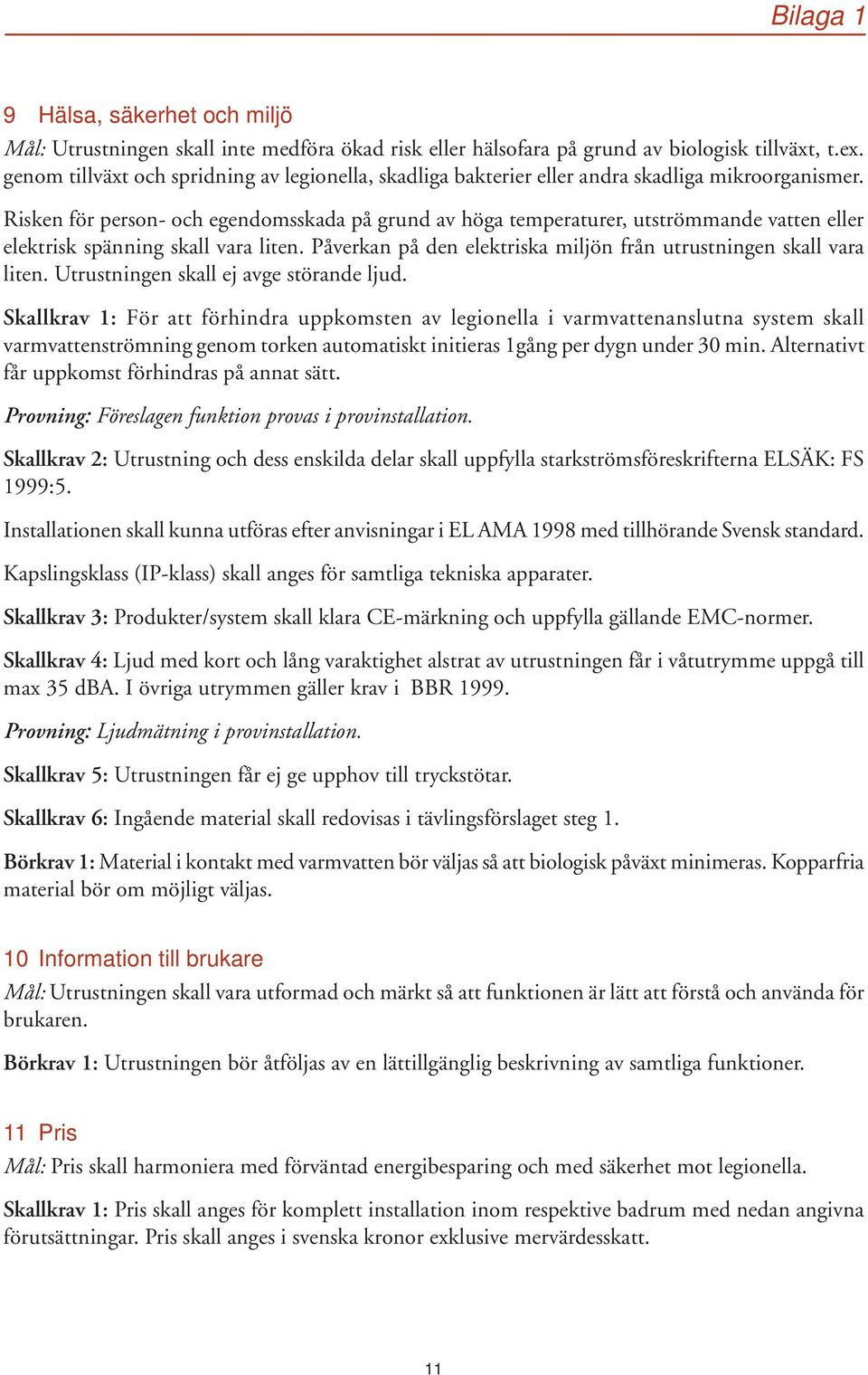

11 Bilaga 1 9 Hälsa, säkerhet och miljö Mål: Utrustningen skall inte medföra ökad risk eller hälsofara på grund av biologisk tillväxt, t.ex. genom tillväxt och spridning av legionella, skadliga bakterier eller andra skadliga mikroorganismer. Risken för person- och egendomsskada på grund av höga temperaturer, utströmmande vatten eller elektrisk spänning skall vara liten. Påverkan på den elektriska miljön från utrustningen skall vara liten. Utrustningen skall ej avge störande ljud. Skallkrav 1: För att förhindra uppkomsten av legionella i varmvattenanslutna system skall varmvattenströmning genom torken automatiskt initieras 1gång per dygn under 30 min. Alternativt får uppkomst förhindras på annat sätt. Provning: Föreslagen funktion provas i provinstallation. Skallkrav 2: Utrustning och dess enskilda delar skall uppfylla starkströmsföreskrifterna ELSÄK: FS 1999:5. Installationen skall kunna utföras efter anvisningar i EL AMA 1998 med tillhörande Svensk standard. Kapslingsklass (IP-klass) skall anges för samtliga tekniska apparater. Skallkrav 3: Produkter/system skall klara CE-märkning och uppfylla gällande EMC-normer. Skallkrav 4: Ljud med kort och lång varaktighet alstrat av utrustningen får i våtutrymme uppgå till max 35 dba. I övriga utrymmen gäller krav i BBR Provning: Ljudmätning i provinstallation. Skallkrav 5: Utrustningen får ej ge upphov till tryckstötar. Skallkrav 6: Ingående material skall redovisas i tävlingsförslaget steg 1. Börkrav 1: Material i kontakt med varmvatten bör väljas så att biologisk påväxt minimeras. Kopparfria material bör om möjligt väljas. 10 Information till brukare Mål: Utrustningen skall vara utformad och märkt så att funktionen är lätt att förstå och använda för brukaren. Börkrav 1: Utrustningen bör åtföljas av en lättillgänglig beskrivning av samtliga funktioner. 11 Pris Mål: Pris skall harmoniera med förväntad energibesparing och med säkerhet mot legionella. Skallkrav 1: Pris skall anges för komplett installation inom respektive badrum med nedan angivna förutsättningar. Pris skall anges i svenska kronor exklusive mervärdesskatt. 11

12 Bilaga 1 Klass 1 Befintliga installationer Alternativ 1: Mörkt badrum Pris per badrum anges Alternativ 2: Ljust badrum Pris per badrum anges Klass 2 Nyproduktion Alternativ 1: Mörkt badrum Pris per badrum anges Alternativ 2: Ljust badrum Pris per badrum anges Förutsättningar för pris är installation i 30 st. badrum i en klass och ett alternativ i ett sammanhang. Pris skall avse komplett installation i typbadrum enligt bilagda ritningar med anslutning till rör i markerad stam och el till markerad gruppcentral. Pris skall inkludera ny handdukstork vid nybyggnation. Vid ombyggnad av befintlig installation skall priset inkludera ny handdukstork om anbudsgivaren föreslår sådan med hänsyn till funktionen. Pris skall vara specificerat och uppdelat enligt följande: Komponenter Elarbete (bedömd kostnad) Rörarbete (bedömd kostnad) 12

13 Innehåll Bilaga 2 Typbadrum Typbadrum

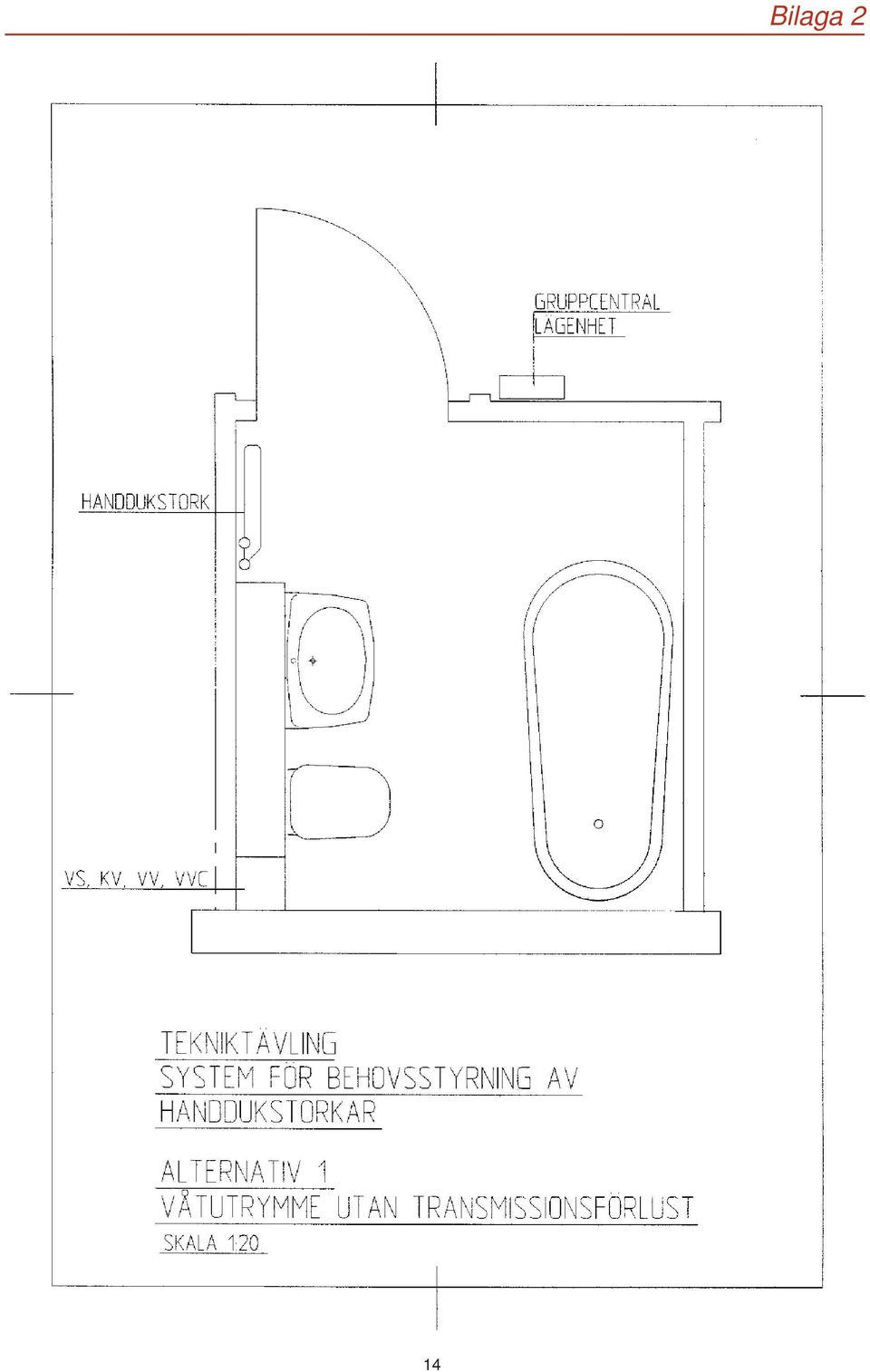

14 14 Bilaga 2

15 15 Bilaga 2

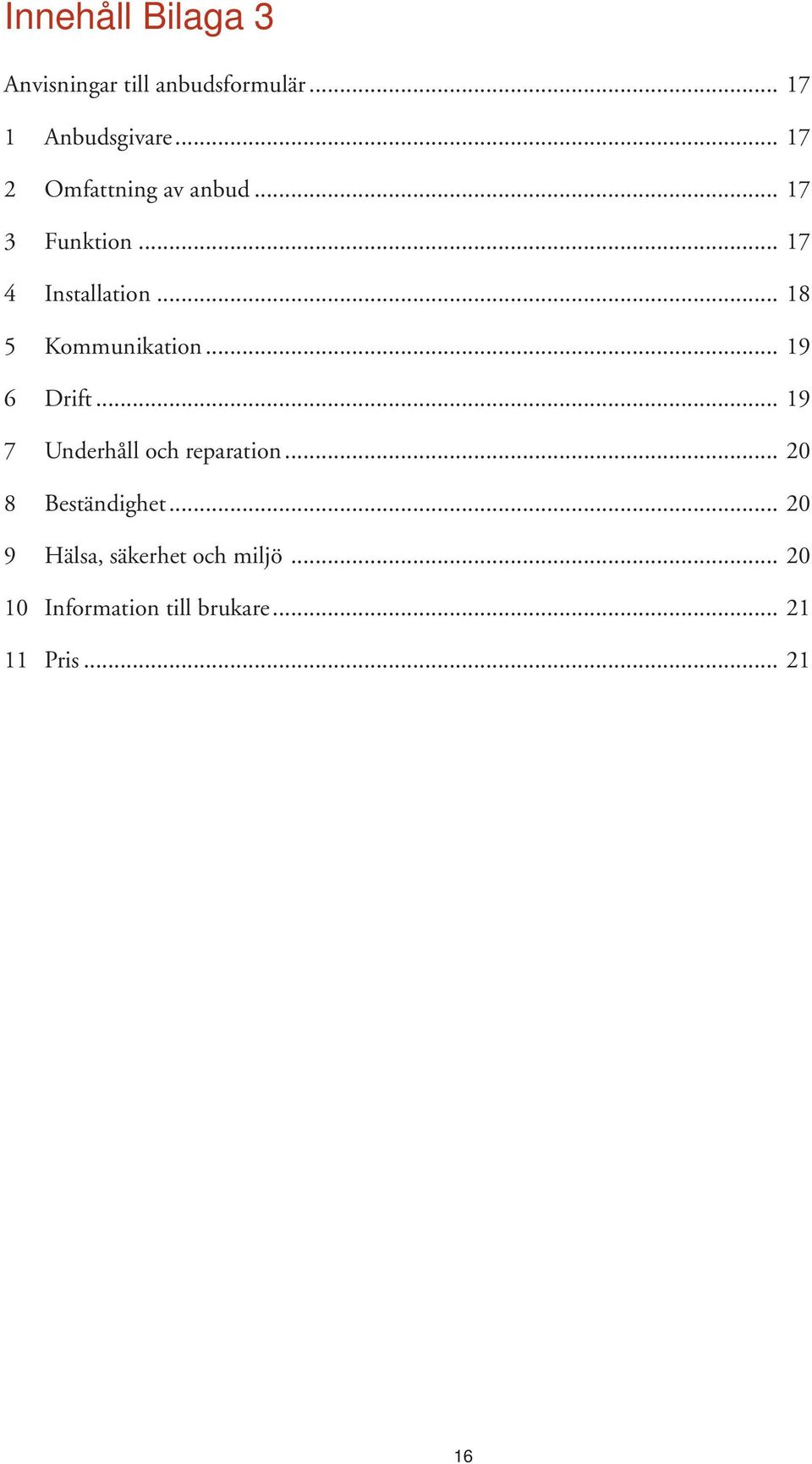

16 Innehåll Bilaga 3 Anvisningar till anbudsformulär Anbudsgivare Omfattning av anbud Funktion Installation Kommunikation Drift Underhåll och reparation Beständighet Hälsa, säkerhet och miljö Information till brukare Pris

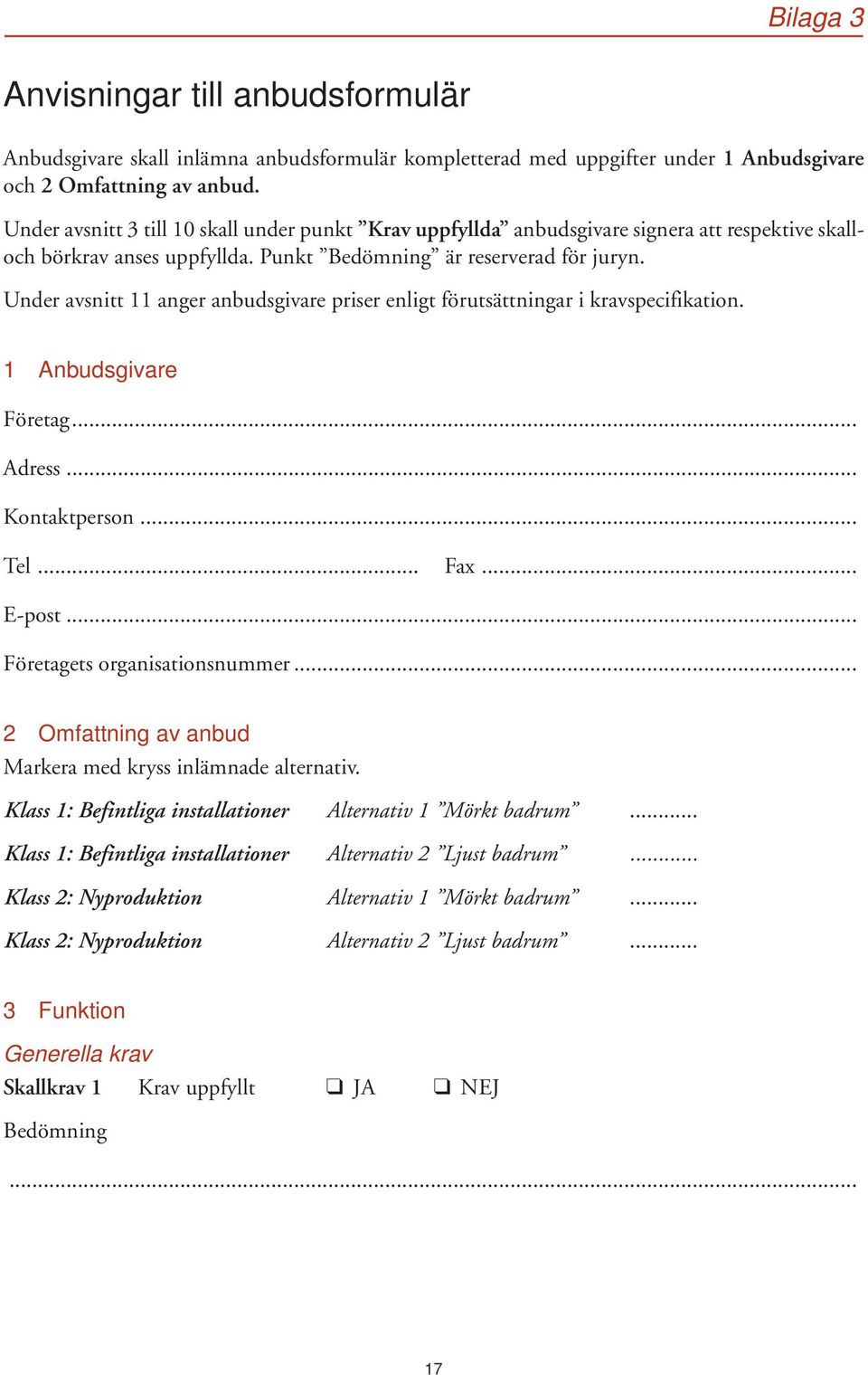

17 Bilaga 3 Anvisningar till anbudsformulär Anbudsgivare skall inlämna anbudsformulär kompletterad med uppgifter under 1 Anbudsgivare och 2 Omfattning av anbud. Under avsnitt 3 till 10 skall under punkt Krav uppfyllda anbudsgivare signera att respektive skalloch börkrav anses uppfyllda. Punkt är reserverad för juryn. Under avsnitt 11 anger anbudsgivare priser enligt förutsättningar i kravspecifikation. 1 Anbudsgivare Företag... Adress... Kontaktperson... Tel... Fax... E-post... Företagets organisationsnummer... 2 Omfattning av anbud Markera med kryss inlämnade alternativ. Klass 1: Befintliga installationer Alternativ 1 Mörkt badrum... Klass 1: Befintliga installationer Alternativ 2 Ljust badrum... Klass 2: Nyproduktion Alternativ 1 Mörkt badrum... Klass 2: Nyproduktion Alternativ 2 Ljust badrum... 3 Funktion Generella krav Skallkrav 1 Krav uppfyllt JA NEJ 17

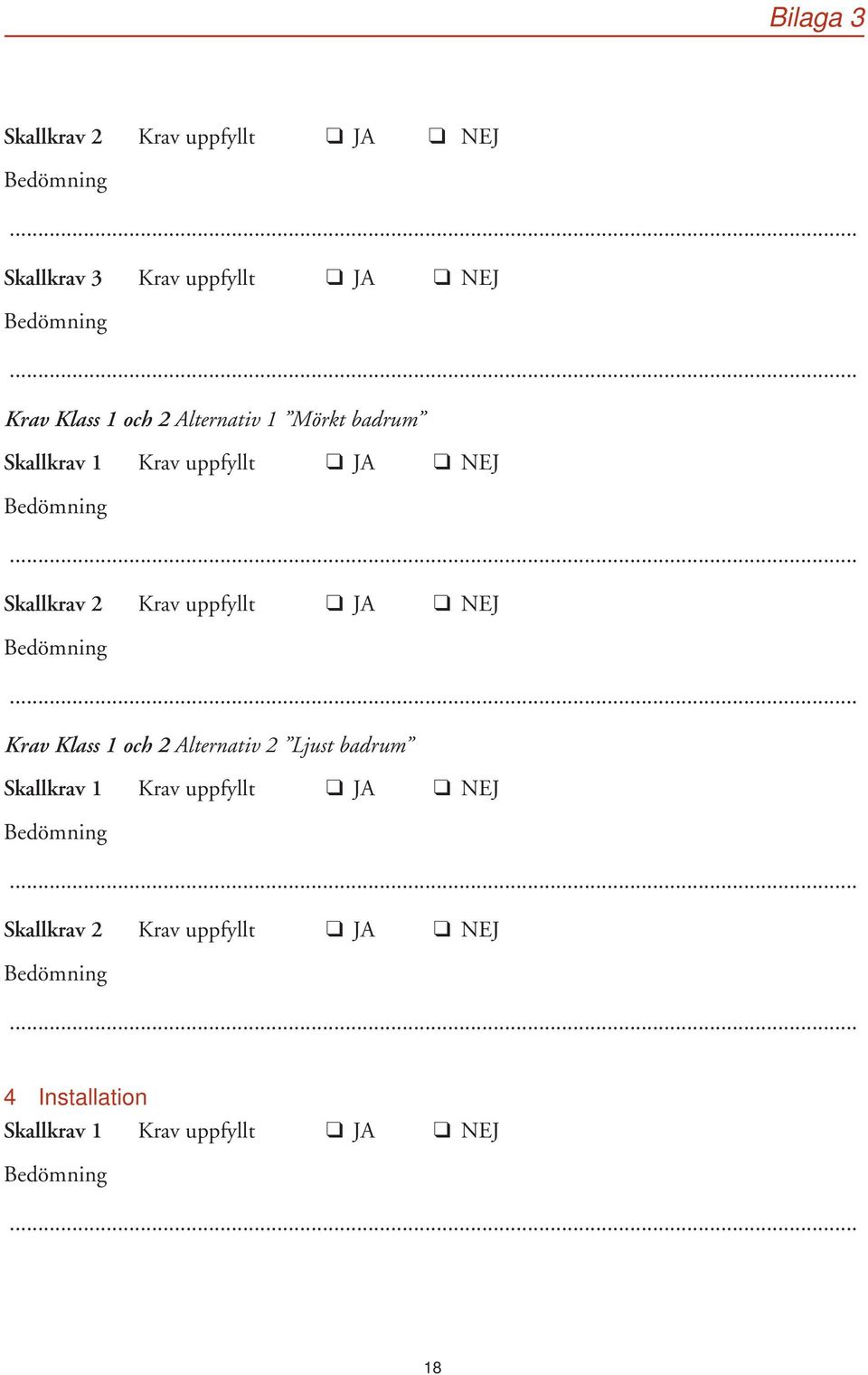

18 Bilaga 3 Skallkrav 2 Krav uppfyllt JA NEJ Skallkrav 3 Krav uppfyllt JA NEJ Krav Klass 1 och 2 Alternativ 1 Mörkt badrum Skallkrav 1 Krav uppfyllt JA NEJ Skallkrav 2 Krav uppfyllt JA NEJ Krav Klass 1 och 2 Alternativ 2 Ljust badrum Skallkrav 1 Krav uppfyllt JA NEJ Skallkrav 2 Krav uppfyllt JA NEJ 4 Installation Skallkrav 1 Krav uppfyllt JA NEJ 18

19 Bilaga 3 Skallkrav 2 Krav uppfyllt JA NEJ Skallkrav 3 Krav uppfyllt JA NEJ Skallkrav 4 Krav uppfyllt JA NEJ Börkrav 1 Krav uppfyllt JA NEJ 5 Kommunikation Börkrav 1 Krav uppfyllt JA NEJ 6 Drift Skallkrav 1 Krav uppfyllt JA NEJ Skallkrav 2 Krav uppfyllt JA NEJ 19

20 Bilaga 3 7 Underhåll och reparation Skallkrav 1 Krav uppfyllt JA NEJ 8 Beständighet Börkrav 1 Krav uppfyllt JA NEJ 9 Hälsa, säkerhet och miljö Skallkrav 1 Krav uppfyllt JA NEJ Skallkrav 2 Krav uppfyllt JA NEJ Skallkrav 3 Krav uppfyllt JA NEJ Skallkrav 4 Krav uppfyllt JA NEJ Skallkrav 5 Krav uppfyllt JA NEJ 20

21 Bilaga 3 Skallkrav 6 Krav uppfyllt JA NEJ Börkrav 1 Krav uppfyllt JA NEJ 10 Information till brukare Börkrav 1 Krav uppfyllt JA NEJ 11 Pris Skallkrav 1: Klass 1 Befintliga installationer Alternativ 1 Mörkt badrum Pris Badrum sammanlagt... Komponenter och material... Rörarbete... Elarbete... Alternativ 2 Ljust badrum Pris Badrum sammanlagt... Komponenter och material... Rörarbete... Elarbete... 21

22 Bilaga 3 Klass 2 Nyproduktion Alternativ 1 Mörkt badrum Pris Badrum sammanlagt... Komponenter och material... Rörarbete... Elarbete... Alternativ 2 Ljust badrum Pris Badrum sammanlagt... Komponenter och material... Rörarbete... Elarbete... 22
