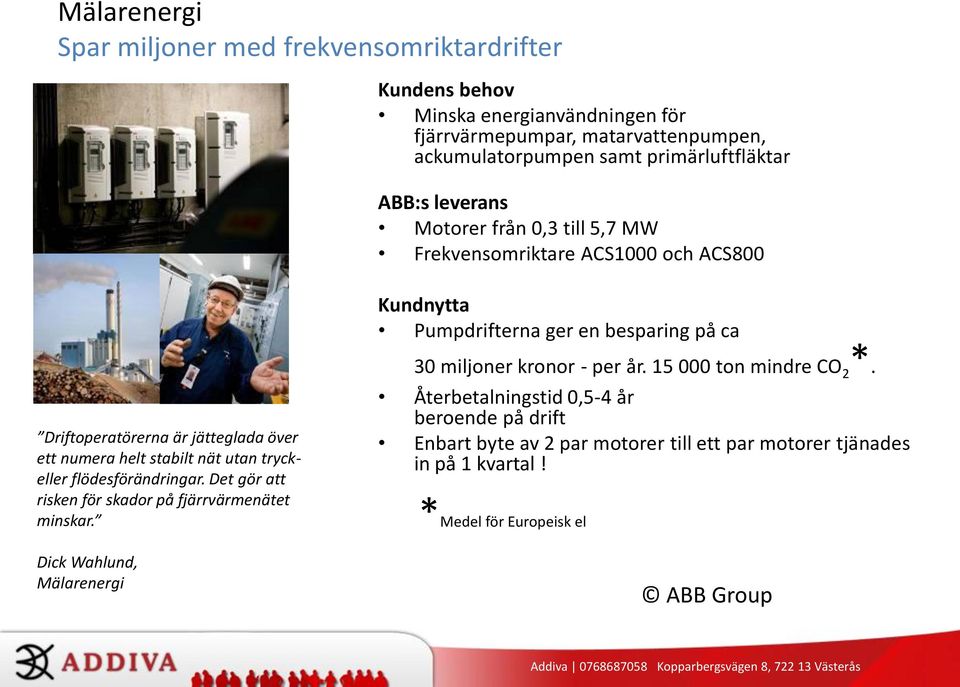

2 Mälarenergi Spar miljoner med frekvensomriktardrifter Kundens behov Minska energianvändningen för fjärrvärmepumpar, matarvattenpumpen, ackumulatorpumpen samt primärluftfläktar ABB:s leverans Motorer från 0,3 till 5,7 MW Frekvensomriktare ACS1000 och ACS800 Kundnytta Pumpdrifterna ger en besparing på ca Driftoperatörerna är jätteglada över ett numera helt stabilt nät utan tryckeller flödesförändringar. Det gör att risken för skador på fjärrvärmenätet minskar. Dick Wahlund, Mälarenergi 30 miljoner kronor - per år ton mindre CO 2 *. Återbetalningstid 0,5-4 år beroende på drift Enbart byte av 2 par motorer till ett par motorer tjänades in på 1 kvartal! *Medel för Europeisk el ABB Group

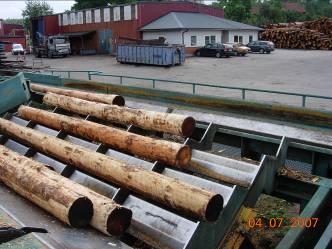

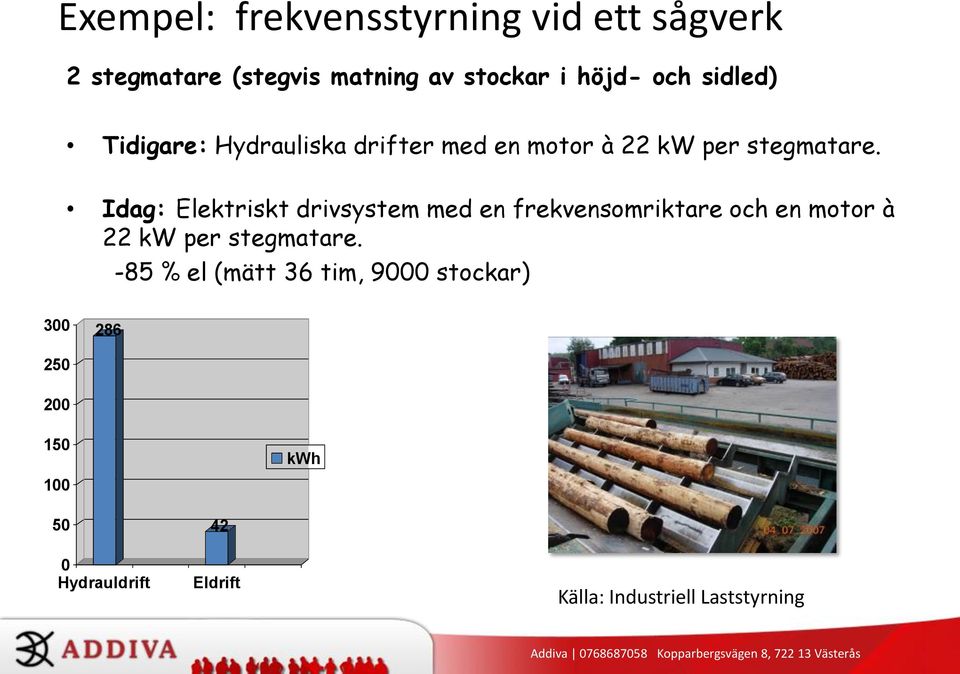

3 Exempel: frekvensstyrning vid ett sågverk 2 stegmatare (stegvis matning av stockar i höjd- och sidled) Tidigare: Hydrauliska drifter med en motor à 22 kw per stegmatare. Idag: Elektriskt drivsystem med en frekvensomriktare och en motor à 22 kw per stegmatare. -85 % el (mätt 36 tim, 9000 stockar) kwh 50 0 Hydrauldrift 42 Eldrift Källa: Industriell Laststyrning

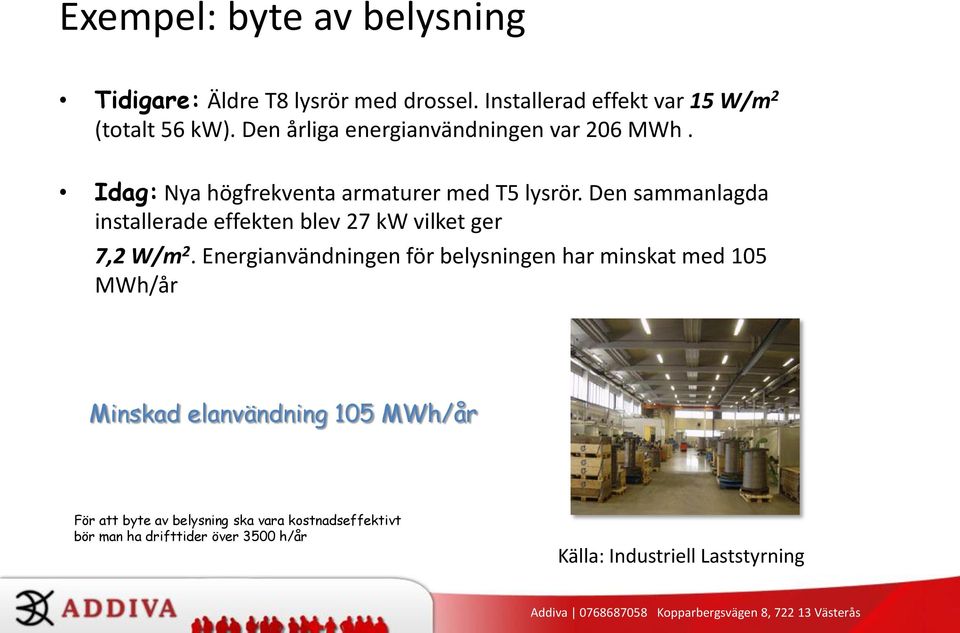

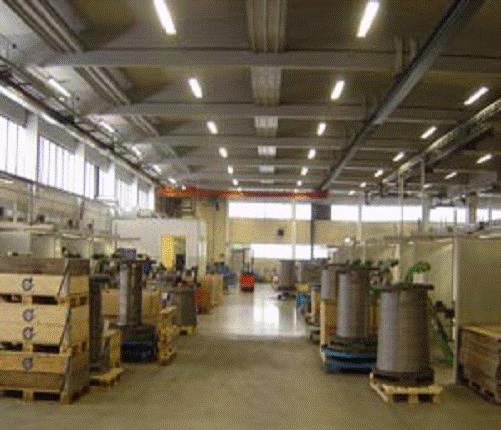

4 Exempel: byte av belysning Tidigare: Äldre T8 lysrör med drossel. Installerad effekt var 15 W/m 2 (totalt 56 kw). Den årliga energianvändningen var 206 MWh. Idag: Nya högfrekventa armaturer med T5 lysrör. Den sammanlagda installerade effekten blev 27 kw vilket ger 7,2 W/m 2. Energianvändningen för belysningen har minskat med 105 MWh/år Minskad elanvändning 105 MWh/år För att byte av belysning ska vara kostnadseffektivt bör man ha drifttider över 3500 h/år Källa: Industriell Laststyrning

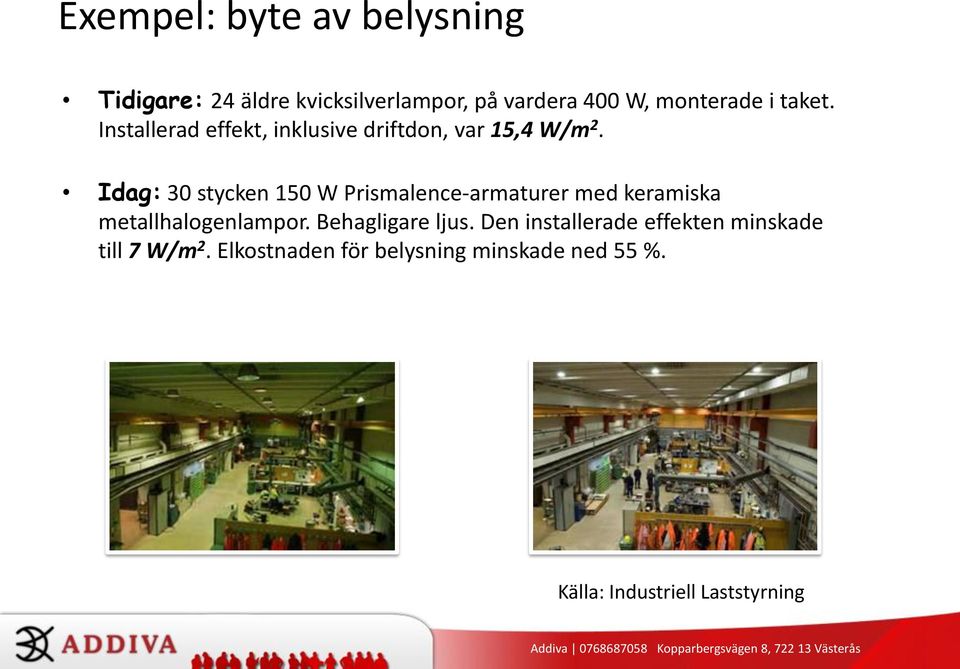

5 Exempel: byte av belysning Tidigare: 24 äldre kvicksilverlampor, på vardera 400 W, monterade i taket. Installerad effekt, inklusive driftdon, var 15,4 W/m 2. Idag: 30 stycken 150 W Prismalence-armaturer med keramiska metallhalogenlampor. Behagligare ljus. Den installerade effekten minskade till 7 W/m 2. Elkostnaden för belysning minskade ned 55 %. Källa: Industriell Laststyrning

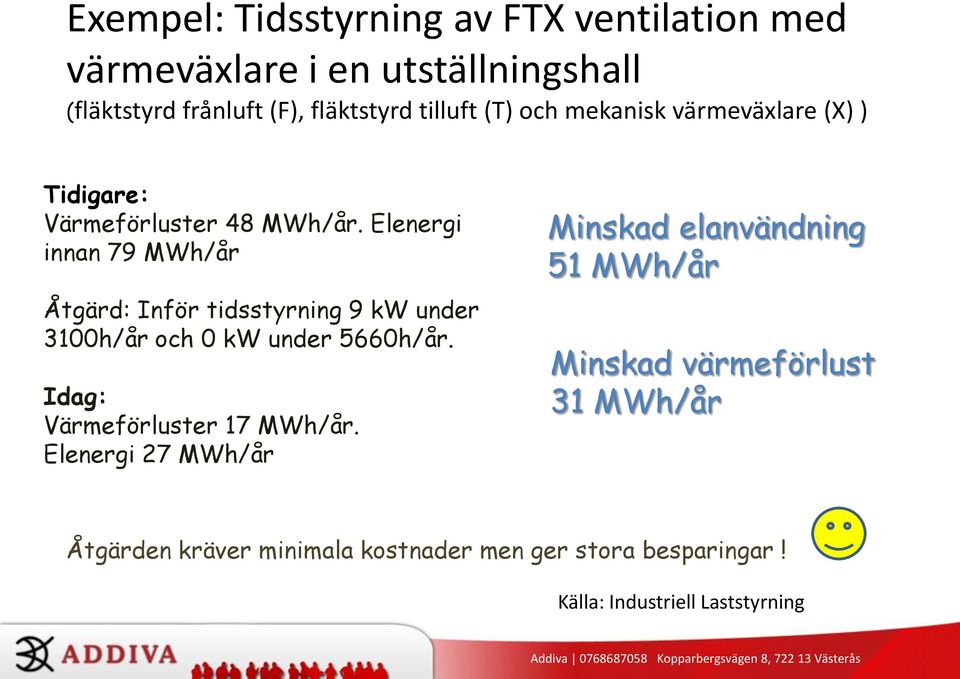

6 Exempel: Tidsstyrning av FTX ventilation med värmeväxlare i en utställningshall (fläktstyrd frånluft (F), fläktstyrd tilluft (T) och mekanisk värmeväxlare (X) ) Tidigare: Värmeförluster 48 MWh/år. Elenergi innan 79 MWh/år Åtgärd: Inför tidsstyrning 9 kw under 3100h/år och 0 kw under 5660h/år. Idag: Värmeförluster 17 MWh/år. Elenergi 27 MWh/år Minskad elanvändning 51 MWh/år Minskad värmeförlust 31 MWh/år Åtgärden kräver minimala kostnader men ger stora besparingar! Källa: Industriell Laststyrning

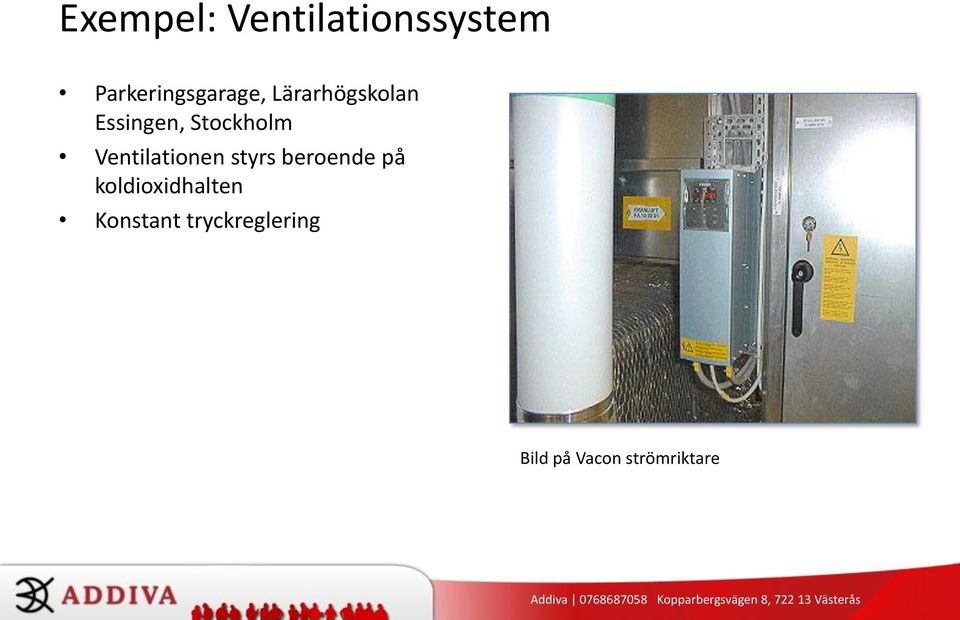

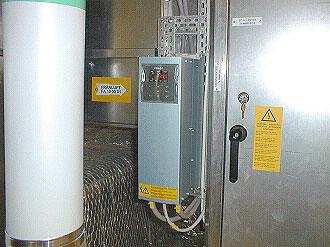

7 Exempel: Ventilationssystem Parkeringsgarage, Lärarhögskolan Essingen, Stockholm Ventilationen styrs beroende på koldioxidhalten Konstant tryckreglering Bild på Vacon strömriktare

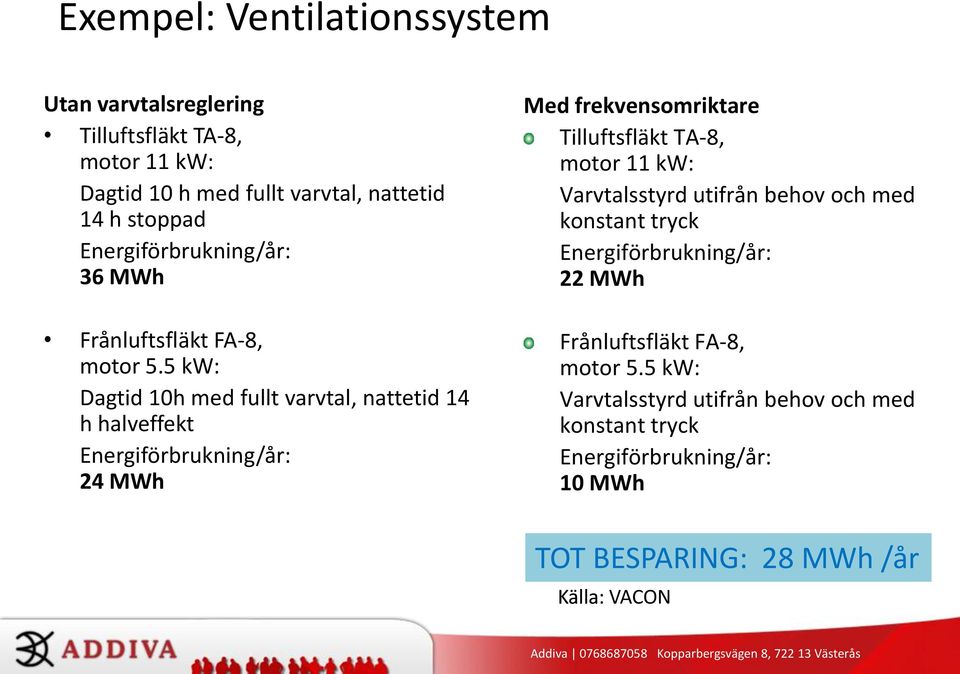

8 Exempel: Ventilationssystem Utan varvtalsreglering Tilluftsfläkt TA-8, motor 11 kw: Dagtid 10 h med fullt varvtal, nattetid 14 h stoppad Energiförbrukning/år: 36 MWh Frånluftsfläkt FA-8, motor 5.5 kw: Dagtid 10h med fullt varvtal, nattetid 14 h halveffekt Energiförbrukning/år: 24 MWh Med frekvensomriktare Tilluftsfläkt TA-8, motor 11 kw: Varvtalsstyrd utifrån behov och med konstant tryck Energiförbrukning/år: 22 MWh Frånluftsfläkt FA-8, motor 5.5 kw: Varvtalsstyrd utifrån behov och med konstant tryck Energiförbrukning/år: 10 MWh TOT BESPARING: 28 MWh /år Källa: VACON

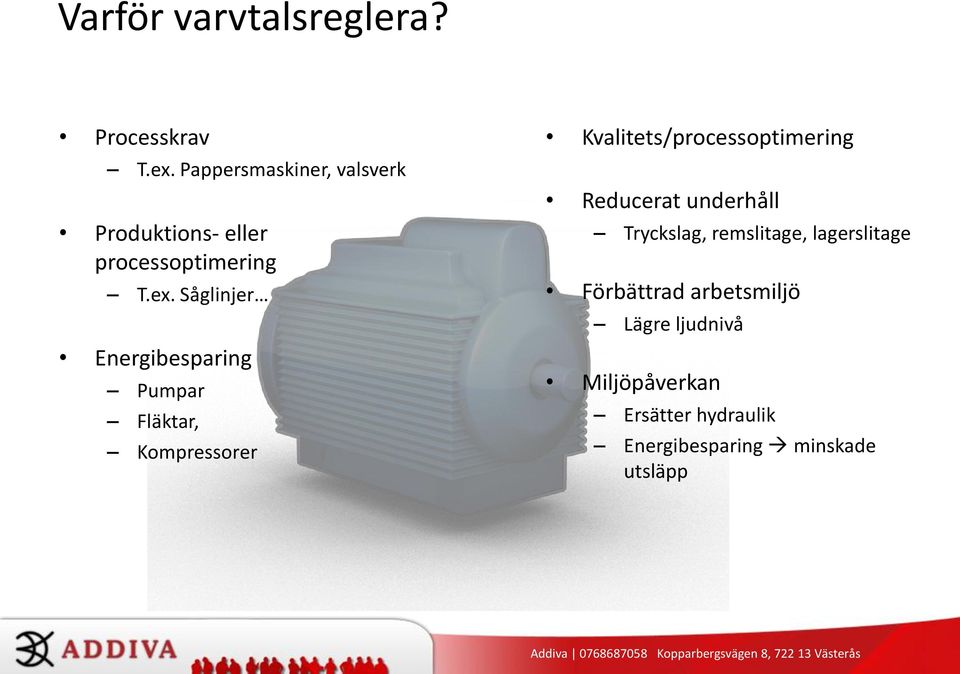

9 Varför varvtalsreglera? Processkrav T.ex. Pappersmaskiner, valsverk Produktions- eller processoptimering T.ex. Såglinjer Energibesparing Pumpar Fläktar, Kompressorer Kvalitets/processoptimering Reducerat underhåll Tryckslag, remslitage, lagerslitage Förbättrad arbetsmiljö Lägre ljudnivå Miljöpåverkan Ersätter hydraulik Energibesparing minskade utsläpp

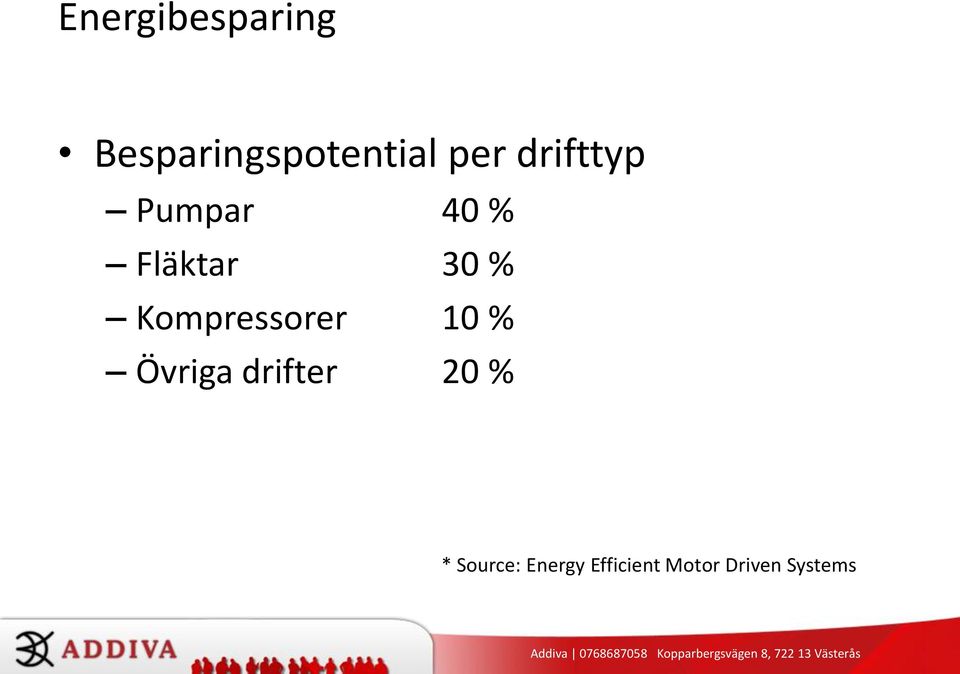

10 Energibesparing Besparingspotential per drifttyp Pumpar 40 % Fläktar 30 % Kompressorer 10 % Övriga drifter 20 % * Source: Energy Efficient Motor Driven Systems

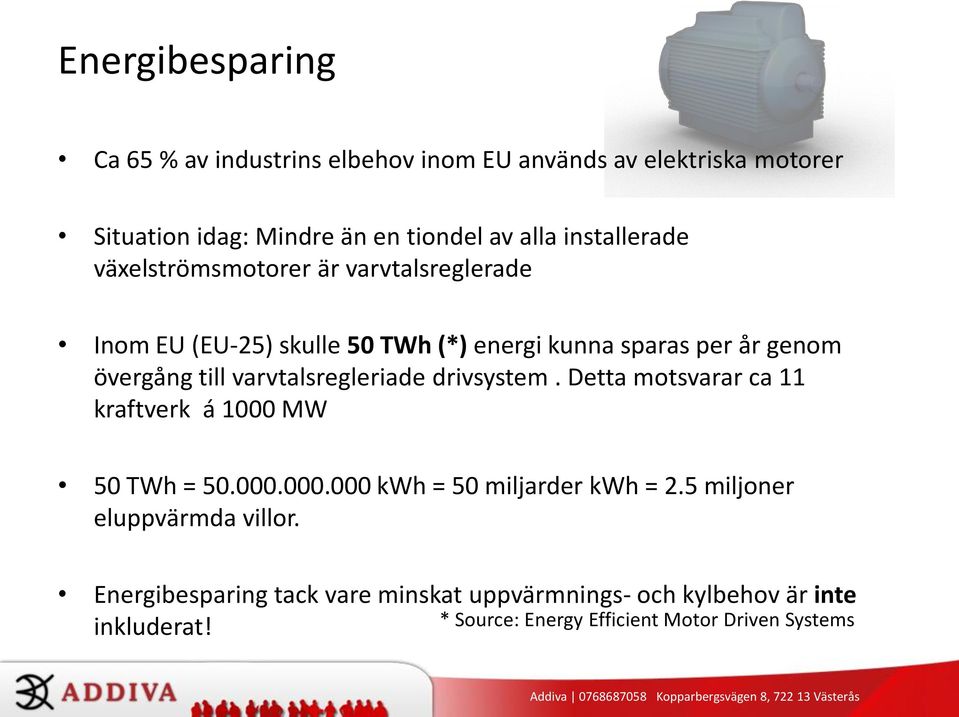

11 Energibesparing Ca 65 % av industrins elbehov inom EU används av elektriska motorer Situation idag: Mindre än en tiondel av alla installerade växelströmsmotorer är varvtalsreglerade Inom EU (EU-25) skulle 50 TWh (*) energi kunna sparas per år genom övergång till varvtalsregleriade drivsystem. Detta motsvarar ca 11 kraftverk á 1000 MW 50 TWh = kwh = 50 miljarder kwh = 2.5 miljoner eluppvärmda villor. Energibesparing tack vare minskat uppvärmnings- och kylbehov är inte inkluderat! * Source: Energy Efficient Motor Driven Systems

12 ABB:s högeffektiva motorer Inköpspriset för en motor motsvarar 8 till 12 veckor av motorns energiförbrukning Kapitalkostnaden står för bara 1 % av motorns totala livscykelkostnad. ABB Group

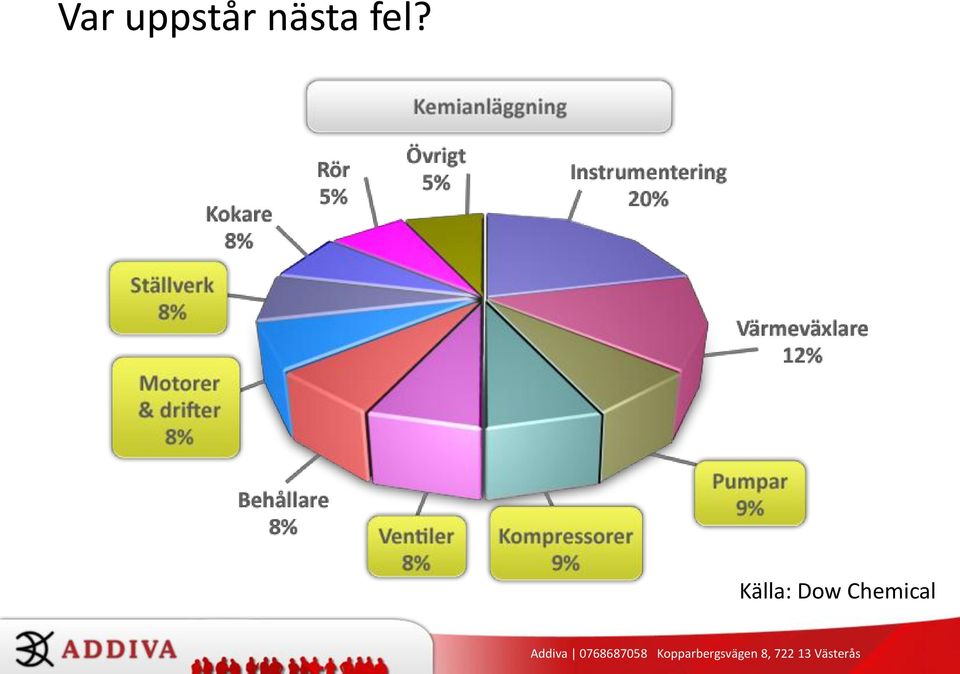

13 Var uppstår nästa fel? Källa: Dow Chemical

14 Energi Management System EMS

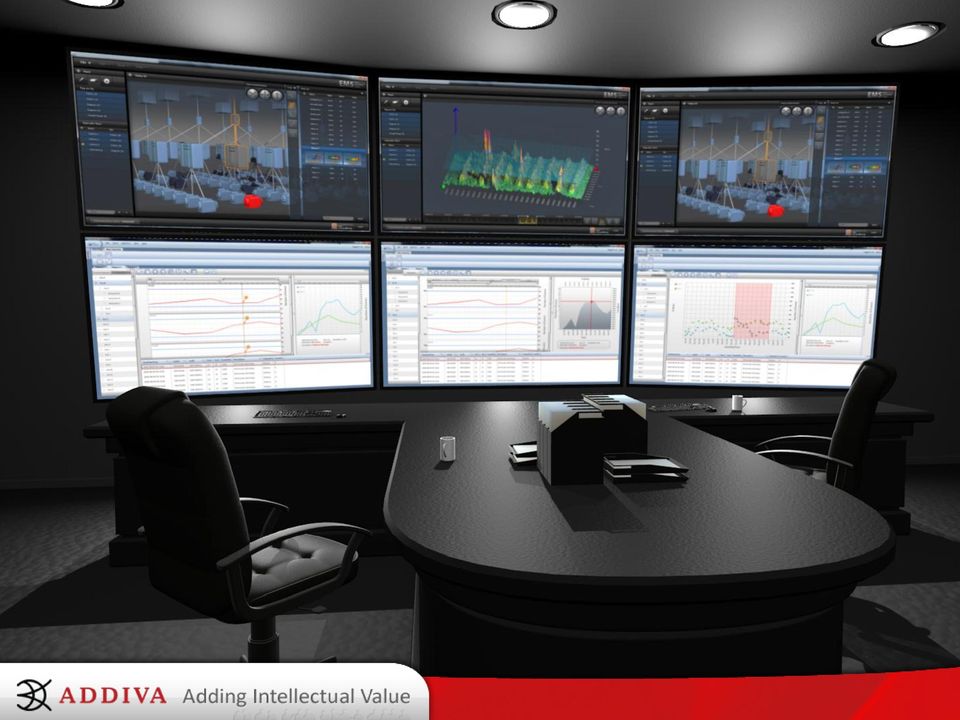

15

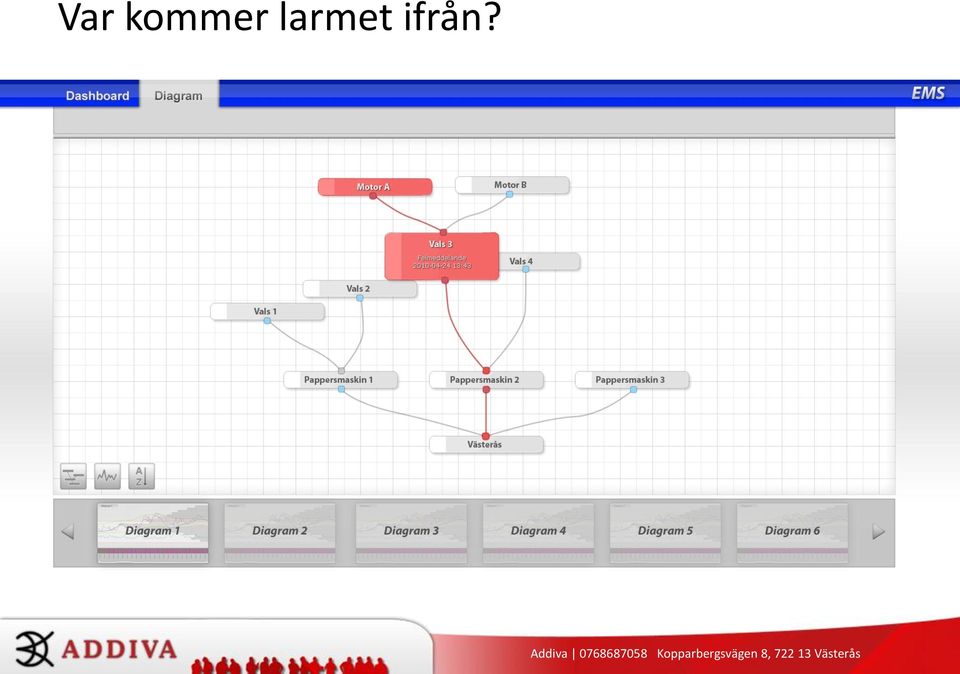

16 Var kommer larmet ifrån?

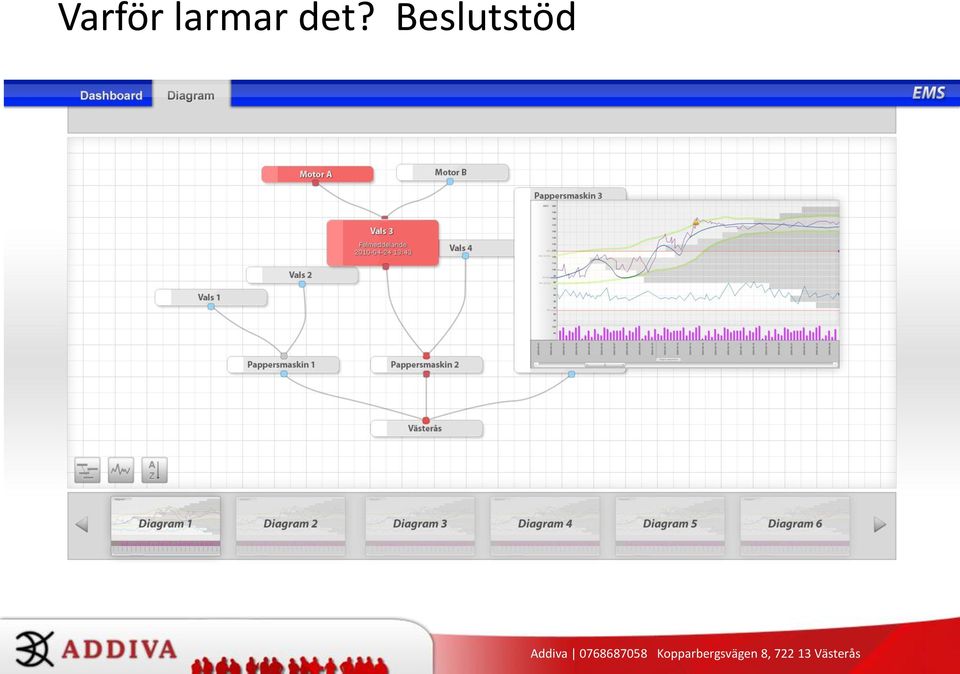

17 Varför larmar det? Beslutstöd

18 Diagram med SEK eller kwh

19 Diagram och tabell med detaljerad information

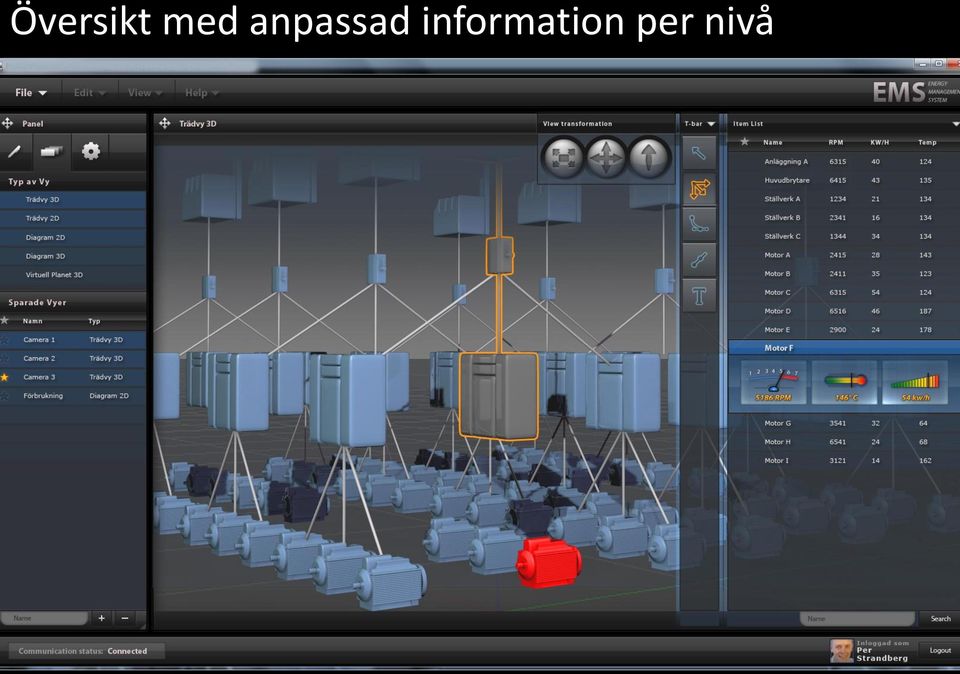

20 Översikt med anpassad information per nivå

22 Spela upp i 3D

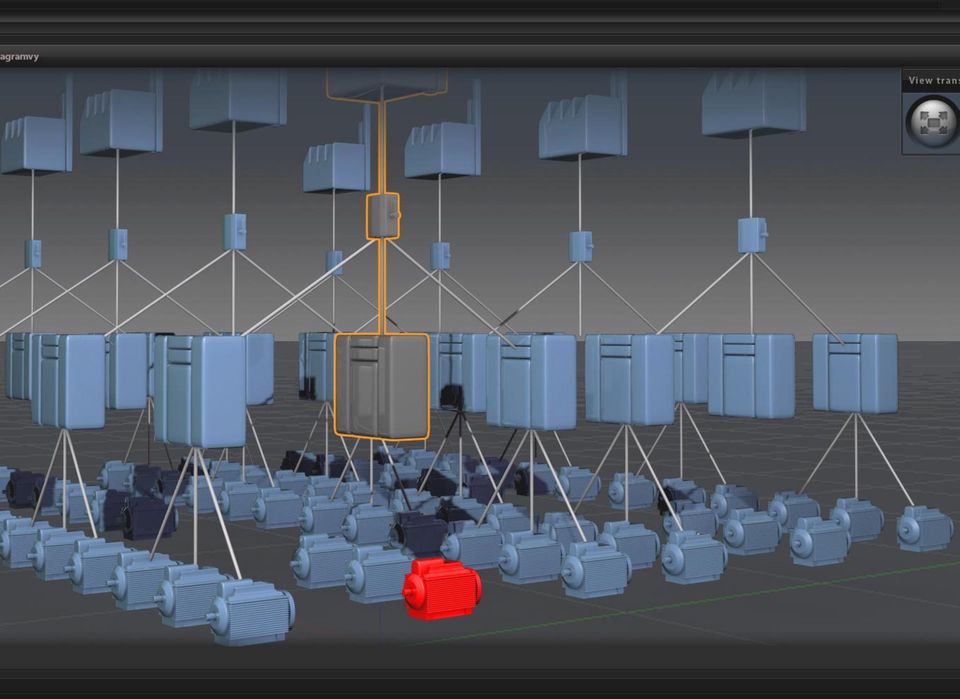

23 Agera när något händer ovanligt snabbt

26 Fasförskjutning

27 Jämför faserna

28 Förebyggande underhåll, begynnande förhöjd elförbrukning

29 Ekonomiska larm

30 Jämför flera motorer eller andra objekt med varandra

31 Addiva Kopparbergsvägen 8, Västerås

32 OM ADDIVA Representerade i Västerås, Stockholm, Ludvika, Uppsala God ekonomisk utveckling Många av våra kunder är världsledande Hög kompetens Affärspartner Helhetsåtagande Kompetens/resurs konsulter C:a 70 medarbetare

33 Tjänster Addiva Kopparbergsvägen 8, Västerås

34 Vad driver företaget Mål Ha kul Personligutveckling Trygghet Addiva Kopparbergsvägen 8, Västerås

35 ENERGI och MILJÖ Energitekniska utredningar - förstudier, kravspecifikationer, tekniska beräkningar, simulering och test. Energisystem batterier, förbränning, solceller, bränsleceller, hybridsystem, motorer, Energiledningsystem Miljörapportsystem - emissionsberäkningar och mätningar Mätmetodsystem batterier, förbränningssystem, hybridsystem Övervakningsystem larm, analys och presentation Addiva 0705 Addiva Kopparbergsvägen 8, 722 8, Västerås 13 Västerås

36 Energikartläggning, energilednings- och energisparsystem

37 Värdet av energieffektivisering Minskad miljöpåverkan Varumärkesbyggande Goodwill Eventuell certifiering enligt EN 16001/ISO Minskad sårbarhet mot ökande energipriser Addiva Software Technology Isafjordsgatan 22B KISTA

38 Finansiering.. Minskade energikostnader genom effektivare processer Energikartläggningscheck, statligt stöd för energikartläggning - Företag som använder mer än 500 MWh/år - 50 % stöd, max SEK. Addiva Software Technology Isafjordsgatan 22B KISTA

39 Addiva erbjuder följande energieffektiviseringstjänster.. Energikartläggning Energiledningssystem Skräddarsytt energisparprogram Addiva Software Technology Isafjordsgatan 22B KISTA

40 Energikartläggning Hur mycket energi som tillförs och används för drift av verksamheten, byggnader och övrig energianvändning. All använd energi i form av värme, fasta, flytande eller gasformiga bränslen, elenergi eller andra energiformer ska redovisas. Hur mycket energi som företagets använder årligen. (Anges i megawattimmar och kronor för respektive energislag.) Hur användningen av energi är fördelad i olika delar av anläggningen. (Anges per anläggningsdel eller utrustningstyp.) Förslag till åtgärder för energieffektivisering av företagets a. processer och processutrustningar, b. hjälputrustning, exempelvis pumpar, fläktar, kompressorer och transportanordningar c. kringutrustning, innefattande exempelvis ventilation, belysning, och uppvärmning, d. interna transporter samt e. övrig branschspecifik utrustning. Addiva Software Technology Isafjordsgatan 22B KISTA

41 Beslutsstöd - Energiförbrukare vs Energislag Energiförbrukare vs energislag Förnybar energi Fossila bränslen Total elförbrukning Transport Nyckeltal 1,1 Nyckeltal 1,2 Nyckeltal 1,3 Energieffektivitet Nyckeltal 1,n Nyckeltal MWh el/ prod enhet MWh el/ elmotor Elmotorer Nyckeltal 2, MWh el/ pump Pumpar MWh el/ process n Process MWh th/ process n SUMMA S S S S Addiva Software Technology Isafjordsgatan 22B KISTA

42 Målet med energieffektivisering Det övergripande målet för energiledningssystem är att etablera de system och processer som behövs för att förbättra företagets energieffektivitet. Energieffektivitet= tillförd energi producerade enheter kwh prod enhet år Företag Tillförd energi (kwh) e tf,ea1 e tf,ea1 e tf,ea1 Page Energiförbrukare m op,ea1 m op,ea1 m op,ea1 Producerade enheter Addiva Software Technology Isafjordsgatan 22B KISTA

43 Energieffektivisera i praktiken TOP EP Energipolicy Definiera energivision Åtagande om - energibesparing - energieffektivisering - förnybara energikällor UP Införande Energimål - övergripande för energimålområdena - Totalt tillförd energi per år - Definiera nyckeltal (N) - Definiera energieffektivitet Energimål detaljerade - Identifiera energiaspekter - Tillförd energi Uppföljning DOWN Energimätplan - Definiera specifika nyckeltal - Definiera energifaktorer (E i ) - Definiera mätenergiekvationer - Utse interna mättekniker och roller - Definiera mätprocess - Dokumentation BOTTOM Addiva Software Technology Isafjordsgatan 22B KISTA

44 Hur energieffektiviserar man systematiskt? Att mäta är att veta All processkontroll med hög kvalité bygger på bra mätning i realtid 1. Identifiera energiprocessen/energiförbrukaren 2. Definiera nyckeltalet (mätstorheten) och ansätta energimål 3. Planera, implementera och driftsätta mätsystemet (online/offline) 4. Revidera energimål 5. Initiera energisparande åtgärder 6. Insamling, analys och presentation av mätdata Addiva Software Technology Isafjordsgatan 22B KISTA

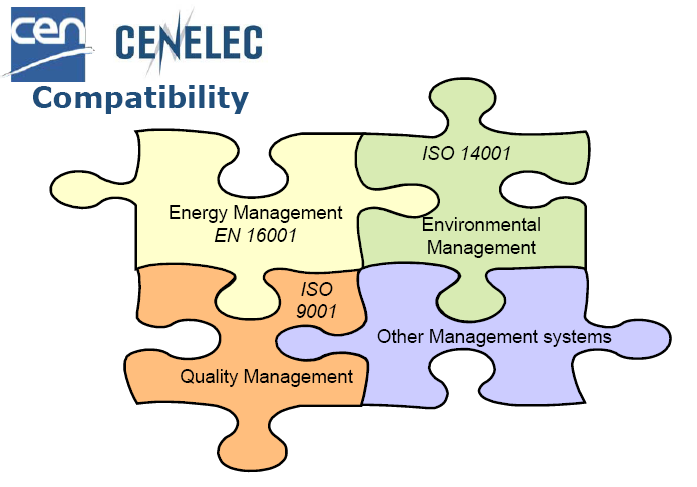

45 CEN standardisering Addiva Software Technology Isafjordsgatan 22B KISTA
